Marke	Vevor
Modell	MCN55
Produkttyp	Pneumatischer Spiralnagler
Arbeitsdruck	70-110 PSI (4,8-7,5 bar)
Maximaldruck	120 PSI (8,3 bar)
Magazinkapazität	300-350 Stück
Abmessungen der Befestigungen	Schaftdurchmesser: 2,1-2,3 mm, Längen: 25, 32, 38, 45, 50, 57 mm
Schalldruckpegel (LpA)	84 dB(A)
Schallleistungspegel (LwA)	97 dB(A)
Vibrationen	4,6 m/s²
Schnellanschluss	Typ USA / Europa / Japan
Auslösemechanismus	Einzelauslösung oder Kontaktauslösung (umschaltbar)
Sicherheit	Sicherheitsbügel mit Verriegelung, automatischer Stopp bei leerem Magazin
Schmierung	Empfohlenes Druckluftöl, 2-6 Tropfen täglich oder nach 2 Stunden Gebrauch
Wartung	Magazin und Nase regelmäßig reinigen, O-Ringe und Schrauben prüfen
Ersatzteile	Erhältlich beim Hersteller oder autorisierten Vertreter
Reparierbarkeit	Reparaturen nur durch autorisierten Fachmann
Versorgung	Druckluft, gefiltert und geölt
Zertifizierungen	EN792-13:2000+A1:2008, EN12549:1999, EN ISO 4871, ISO 8662-11:1999
Garantie	Elektronisches Garantiezertifikat verfügbar unter www.vevor.com/support

Häufig gestellte Fragen - MCN55 Vevor

Welche Art von Befestigungen sollte ich mit dem Nagler MCN55 verwenden?

Verwenden Sie ausschließlich die in den technischen Daten angegebenen Befestigungen: Schaftdurchmesser 2,1-2,3 mm, Längen 25, 32, 38, 45, 50 oder 57 mm, mit einem Winkel von 15° und einer Kopfbreite von 6,2-8,0 mm. Die Befestigungen müssen für die Magazinkapazität (300-350 Stück) geeignet sein.

Wie stelle ich die Einschlagtiefe ein?

Stellen Sie den Luftdruck in Schritten von 0,5 bar ein. Wenn die Befestigung übersteht, erhöhen Sie den Druck; wenn sie zu tief eindringt, reduzieren Sie ihn. Arbeiten Sie stets mit dem niedrigstmöglichen Druck, um Energie zu sparen und Verschleiß zu verringern.

Kann ich den Nagler auf Gerüsten oder Leitern verwenden?

Nein, im Kontaktauslösungsmodus (Symbol zwei Nägel) darf das Werkzeug nicht auf Gerüsten, Leitern oder für ähnliche Anwendungen verwendet werden. Verwenden Sie bei Bedarf den Einzelauslösungsmodus (ein Nagel).

Wie schmiere ich den Nagler?

Geben Sie vor jedem Arbeitstag oder nach 2 Stunden Dauerbetrieb 2 bis 6 Tropfen Druckluftwerkzeugöl in den Lufteinlass. Wenn ein online Öler installiert ist, überprüfen Sie täglich den Ölstand.

Was tun, wenn der Nagler am Abzug undicht ist?

Überprüfen und ersetzen Sie den O-Ring des Abzugventils, die Ventilköpfe oder die Ventilstange. Weitere Details finden Sie in der Fehlerbehebungstabelle der Bedienungsanleitung.

Welchen Luftdruck sollte ich für den Nagler MCN55 verwenden?

Der empfohlene Arbeitsdruck liegt zwischen 70 und 110 PSI (4,8-7,5 bar). Überschreiten Sie niemals 120 PSI (8,3 bar). Verwenden Sie gegebenenfalls einen Regler mit Sicherheitsventil.

Wie reinige ich das Magazin?

Trennen Sie das Werkzeug vom Kompressor. Entfernen Sie verbleibende Befestigungen. Reinigen Sie Magazin und Nase mit einem trockenen Tuch, um Schmutz, Fusseln oder abrasive Partikel zu entfernen. Überprüfen Sie regelmäßig die freie Bewegung von Abzug und Sicherheitsmechanismus.

Der Nagler überspringt Befestigungen, was tun?

Dies kann an einem abgenutzten Puffer oder einer abgenutzten Feder, Schmutz auf der Frontplatte, einem verschmutzten Magazin oder einem trockenen Kolben-O-Ring liegen. Reinigen Sie das Magazin, ersetzen Sie verschlissene Teile und schmieren Sie richtig.

Wie transportiere ich den Nagler sicher?

Trennen Sie das Werkzeug vor dem Transport vom Druckluftsystem. Verwenden Sie den Griff, niemals den Abzug. Richten Sie das Werkzeug nicht auf sich oder andere. Beachten Sie die Anweisungen der Bedienungsanleitung für den Transport auf Leitern.

Wo finde ich Ersatzteile und Kundendienst?

Ersatzteile müssen die vom Hersteller angegebenen sein. Kontaktieren Sie Vevor unter www.vevor.com/support, um Originalteile und das elektronische Garantiezertifikat zu erhalten.

BEDIENUNGSANLEITUNG MCN55 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

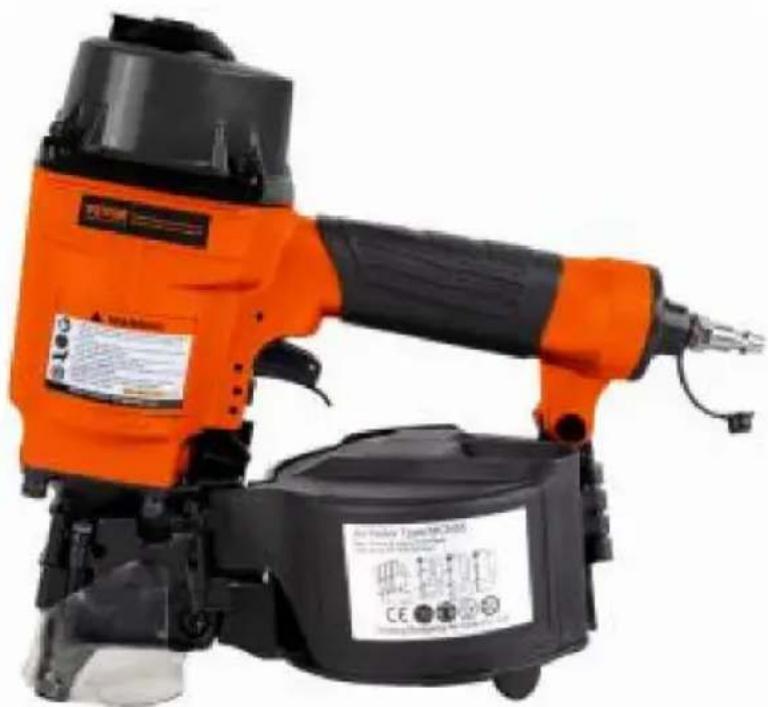

Coilnagler

MODELL: MCN55

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

COILNAGLER

MODELL: MCN55

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen Lesen Sie das Handbuch sorgfältig durch.
	Tragen Sie beim Arbeiten mit Werkzeugen immer eine von ANSI zugelassene Schutzbrille und Ausrüstung.Tragen Sie einen Augenschutz.Tragen Sie einen Gehörschutz.Staubmasken tragenTragen Sie Schutzhandschuhe.

Technische Daten

MODELL	MCN55	Lärm nach EN12549:1999und EN ISO 4871
SCHNELLWECHSLER	USA-TYPEUROPA TYPJAPANISCHE TYP	A-gewichteter KlangDruckniveau	LpA = 84 dB(A)
Arbeitsdruck	70-110PSI(4,8-7,5 bar)	Schallleistungspegel	LwA=97dB(A)
Maximaler Druck	120 PSI (8,3 Bar)	Vibration	4,6 cm/s 2

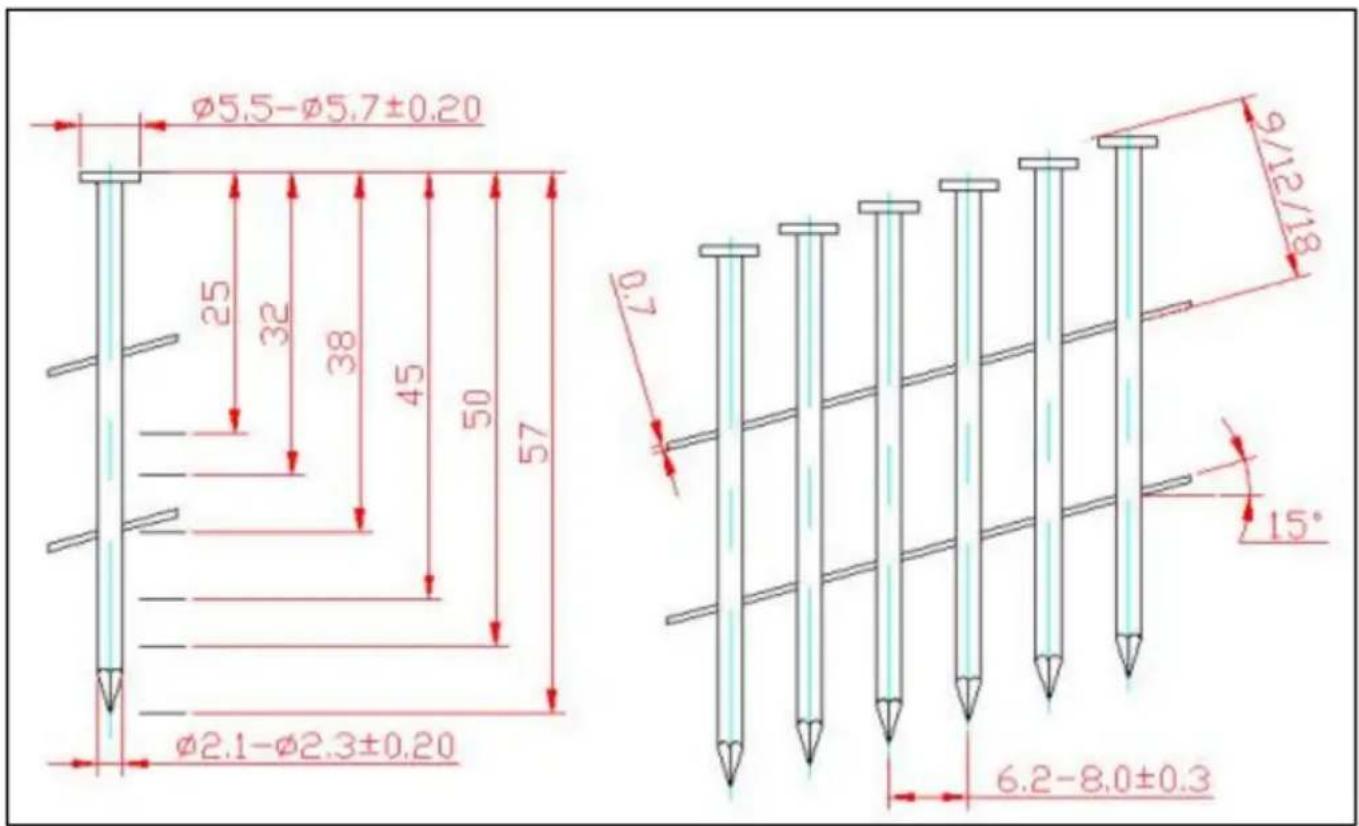

1.1 Befestigungselement

Kapazität: 300-350 Stück

Größe des Verschlusses:

Anwendung: Dachbelag, Unterlage, Wandverkleidung, Tragwerk, Freizeitdecks, Latten 1.4 Lage der Teile (siehe

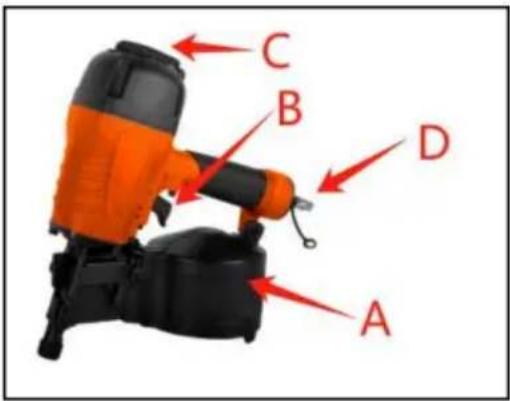

Abbildung)

Ein Magazin

B-Auslöser

C-Abluftöffnung

D-Air Schnellkupplung

Besondere Referenzen

2.1 Anweisungen

Für Eintreibgeräte für Befestigungselemente gilt die folgende Norm:

EN792-13:2000+A1:2008 „Handgeführte nichtelektrische Werkzeuge –

Sicherheitsanforderungen – Teil 13: Eintreibgeräte für Befestigungselemente".

Diese Norm fordert, dass - in

Eintreibgeräten nur die in der Betriebsanleitung (siehe TECHNISCHE DATEN) angegebenen

Befestigungsmittel verwendet werden dürfen. Die Eintreibgeräte

Das in der Bedienungsanleitung angegebene Werkzeug und die Befestigungsmittel sind als Sicherheitssystem in einer Einheit zu berücksichtigen;

- für den Anschluss an das Druckluftsystem sind Schnellkupplungen zu verwenden

und der nicht verschließbare Nippel muss so am Werkzeug angebracht sein, dass kein

Druckluft nach dem Abklemmen im Werkzeug verbleibt; - Sauerstoff

oder brennbare Gase dürfen nicht als Energiequelle für

druckluftbetriebene Eintreibgeräte verwendet werden; - Eintreibgeräte dürfen nur

an eine Luftversorgung angeschlossen werden, bei der die

der maximal zulässige Druck des Werkzeugs nicht um mehr als 10 % überschritten wird;

bei höherem Druck muss ein Druckminderventil mit einem

In die Druckluftversorgung dürfen nur nachgeschaltete Sicherheitsventile eingebaut werden;

- nur vom Hersteller oder seinem autorisierten Vertreter spezifizierte Ersatzteile

dürfen bei der Reparatur von Eintreibgeräten verwendet werden; -

Reparaturen dürfen nur von autorisierten Vertretern des Herstellers oder von

anderen Experten unter Berücksichtigung der Informationen in den Betriebsanleitungen

und Anweisungen durchgeführt werden.

- Ständer zur Befestigung der Eintreibgeräte an einem Träger, beispielsweise an einer

Tabelle, muss entworfen und

sind vom Ständerhersteller so konstruiert, dass die Eintreibgeräte

für den vorgesehenen Einsatzzweck sicher fixiert werden und so beispielsweise Beschädigungen, Verformungen,

Verschiebungen vermieden werden.

Spezielle Einsatzgebiete des Eintreibgerätes können die

Beachten Sie die zusätzlichen Bestimmungen und Vorschriften. - Es

dürfen nur die in der Betriebsanleitung aufgeführten Hauptenergie- und Schmierstoffe verwendet werden.

gebraucht:

- Eintreibgeräte, die mit einem umgekehrten gleichseitigen Dreieck gekennzeichnet sind, das auf einer Seite steht

- Die Spitze darf nur mit einem wirksamen Sicherheitsbügel verwendet

werden; - Für die Wartung von Eintreibgeräten dürfen nur die vom Hersteller angegebenen Ersatzteile verwendet werden.

- Reparaturen dürfen nur von autorisierten Vertretern des Herstellers oder von

autorisierten

anderen Spezialisten unter Beachtung der Angaben in der Gebrauchsanweisung

Anweisungen;

- HINWEIS: Fachkräfte sind Personen, die aufgrund einer beruflichen Ausbildung oder

Erfahrung über ausreichende Fachkenntnisse im Bereich der Eintreibgeräte verfügen und

ausreichende Kenntnisse über die einschlägigen staatlichen Arbeitsschutzbestimmungen, Unfallverhütungsvorschriften, Richtlinien und allgemein anerkannten technischen Vorschriften (z. B. CEN- und CENELEC-Normen) besitzen, um den sicheren Betriebszustand der Eintreibgeräte beurteilen zu können.

2.2 Geräuschemission

Die Geräuschkennwerte für das Eintreibgerät wurden gemäß EN12549:1999 und EN ISO4871 „Akustik-Lärm-Testcode für

Befestigungseintreibgeräte – Technische Methode“ ermittelt (siehe Technische Daten).

Diese Werte sind werkzeugbezogene Kennwerte und stellen nicht die Geräuschentwicklung dar.

Die Geräuschentwicklung am Einsatzort hängt beispielsweise von der Arbeitsumgebung, dem Werkstück, der Werkstückoberfläche, der Unterstützung und der Anzahl der Fahrvorgänge usw. ab.

Abhängig von den Bedingungen am Arbeitsplatz und der Form des Arbeitsplatzes

müssen eventuell individuelle Maßnahmen zur Lärmminderung durchgeführt werden, wie z. B. die Platzierung von Werkstücken auf schalldämpfenden Unterlagen, wodurch Werkstückvibrationen vermieden werden, durch Klemmen oder Abdecken, Einstellen auf den erforderlichen Mindestluftdruck für den jeweiligen Eingriff usw. Das Tragen eines Gehörschutzes ist erforderlich.

2.3 Angaben zu mechanischen Einwirkungen (Vibration)

Die Schwingungskennwerte des Eintreibgerätes wurden

bestimmt nach ISO 8662-11:1999 und EN 12096 – Messtechnik

von Vibrationen in handgeführten Elektrowerkzeugen – Teil 11: Eintreibgeräte (siehe Technische Daten).

Dieser Wert ist ein werkzeugbezogener Kennwert und stellt nicht die

Einfluss auf das Hand-Arm-System bei der Benutzung des Werkzeugs. Ein Einfluss auf die

Das Hand-Arm-System beim Einsatz des Werkzeugs hängt beispielsweise von der Greifkraft ab.

Anpresskraft, Arbeitsrichtung, Energieeinstellung und

Versorgung, der Arbeitsplatz, die Werkstückauflage.

2.4 Sicherheit des Eintreibgerätes

- Prüfen Sie vor jedem Einsatz, ob die Sicherheits- und Auslösevorrichtung ordnungsgemäß funktioniert und alle Schrauben und Muttern richtig sitzen.

- Führen Sie keine Veränderungen am Eintreibgerät ohne die

Herstellergenehmigung.

• Keine Teile des Eintreibgerätes demontieren oder außer Funktion setzen wie zum Beispiel das Sicherheitsjoch.
• Führen Sie keine „Notfallreparaturen“ ohne geeignete Werkzeuge und Ausrüstung durch.
• Das Eintreibgerät muss in regelmäßigen Abständen und ordnungsgemäß gewartet werden gemäß den Anweisungen des Herstellers.
• Vermeiden Sie eine Schwächung oder Beschädigung des Werkzeugs, beispielsweise durch: Stanzen oder Gravieren; vom Hersteller nicht autorisierte Änderung, die gegen Vorlagen verstößt aus hartem Material wie Stahl; verwenden Sie das Gerät als Hammer; übermäßige Gewalt jeglicher Art

2.5 Arbeitssicherheit

Richten Sie ein im Betrieb befindliches Befestigungsgerät niemals auf sich selbst.

oder auf andere Personen oder Tiere.

Halten Sie das Eintreibgerät während der Arbeit in

dass keine Verletzungen am Kopf oder an den

den Körper im Falle eines möglichen Rückstoßes infolge eines

Störungen der Energieversorgung oder harte Gebiete innerhalb der

Arbeitsplatz. (siehe Abb. 2)

Betätigen Sie das Eintreibgerät niemals in den freien Raum hinein.

Dadurch werden alle Gefahren durch freies Fliegen vermieden.

Verbindungselemente und übermäßige Beanspruchung des Werkzeugs.

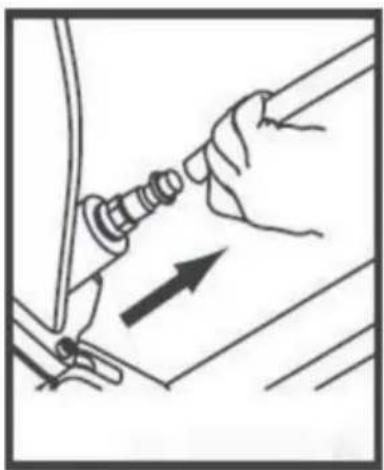

Das Werkzeug muss von der Druckluft getrennt werden

System für Transportzwecke, insbesondere

wo Leitern verwendet werden oder wo eine ungewöhnliche körperliche

Die Körperhaltung wird während der Bewegung eingenommen (siehe Abb. 3).

Tragen Sie das Eintreibgerät am Arbeitsplatz mit

nur mit dem Griff und niemals mit dem Abzug betätigt werden.

Berücksichtigen Sie die Bedingungen am Arbeitsplatz. Befestigungselemente können dünne Werkstücke durchdringen.

oder rutschen an Ecken und Kanten von Arbeitsplätzen ab und gefährden so Personen.

Verwenden Sie zur persönlichen Sicherheit Schutzausrüstung wie Gehör- und Augenschutz

(siehe Abb. 2)

WICHTIG: Richten Sie die verstellbare Entlüftungsöffnung NICHT auf den Bediener oder andere Personen oder Tiere während der Nutzung.

2.6 Auslösegeräte

Die Bedienung von Eintreibgeräten erfolgt durch Betätigen des Auslösers per Fingerdruck.

Darüber hinaus ist das Befestigungselement-Eintreibgerät mit einem Sicherheitsbügel ausgestattet, der das Eintreiben nur nach dem Eindrücken der Werkzeugmündung gegen ein Werkstück ermöglicht. Diese Werkzeuge sind mit einem umgekehrten Dreieck () hinter der Seriennummer gekennzeichnet und dürfen ohne wirksame Sicherheitssicherung nicht verwendet werden.

2.7 Betätigungssysteme

Je nach Verwendungszweck sind Eintreibgeräte mit einem Betätigungssystem ausgestattet, entweder mit einzelner sequentieller Betätigung oder Kontaktbetätigung.

Sie können zu einer Nagelfigur wechseln, um eine einzelne sequentielle Betätigung zu wählen, und zur Zwei-Nägel-Figur wechseln, um die Kontaktbetätigung auszuwählen.

- Einzelne sequentielle Betätigung: Ein Betätigungssystem, bei dem der Auslöser und der Sicherheitsbügel aktiviert werden müssen, sodass nur ein einziger Fahrvorgang durch Betätigung des Abzugs nach Aufsetzen der Werkzeugmündung auf den Antriebsort ausgelöst wird. Danach können weitere Fahrvorgänge erst nach dem Loslassen des Abzugs und erneutem Betätigen erfolgen, während der Sicherheitsbügel gedrückt bleibt.

- Kontaktbetätigung (eingeschränkte Version): Ein Betätigungssystem, bei dem der Auslöser und der Sicherheitsbügel bei jedem Fahrvorgang betätigt werden müssen, wobei bei wiederholten Fahrvorgängen es ausreicht, wenn entweder der Abzug aktiviert bleibt und danach die Sicherung aktiviert wird, oder umgekehrt.

Eintreibgeräte mit Kontaktauslösung müssen mit dem

Symbol „Nicht auf Gerüsten, Leitern verwenden“ (siehe Abb. 4) gekennzeichnet sein und dürfen nicht für spezielle Anwendungen verwendet werden, zum Beispiel: -

wenn der Wechsel von einem Fahrort zu einem anderen den Einsatz von

Gerüsten, Treppen, Leitern oder leiterähnlichen Konstruktionen, z. B. Dachlatten; - Verschließen von Kisten oder Verschlägen; -

Anbringen von Transportsicherungen, z. B. an Fahrzeugen und Waggons.

Abb. 4: Symbol „Nicht verwenden auf Gerüsten, Leitern“

3 Druckluftsystem

Für die ordnungsgemäße

Funktion des Eintreibgeräts ist gefilterte, trockene und geölte Druckluft in ausreichender Menge erforderlich.

Übersteigt der Luftdruck im Leitungssystem den maximal zulässigen Druck des

Eintreibgerätes, muss in der Zuleitung zum Eintreibgerät zusätzlich ein Druckminderventil mit nachgeschaltetem Sicherheitsventil eingebaut werden.

HINWEIS: Bei der Drucklufterzeugung durch Kompressoren kondensiert die natürliche Feuchtigkeit der Luft und sammelt sich als Kondenswasser in Druckbehältern und Rohrleitungen. Dieses Kondensat muss durch Wasserabscheider entfernt werden.

Diese Wasserabscheider müssen täglich kontrolliert und ggf. entleert werden, da es sonst zu Korrosion im Druckluftsystem und im Eintreibgerät kommen kann, was den Verschleiß beschleunigt.

Die Kompressoranlage muss hinsichtlich Druckleistung und Leistung (Volumenstrom) für den zu erwartenden Verbrauch ausreichend dimensioniert sein. Zu kleine Leitungsabschnitte im Verhältnis zur Leitungslänge (Rohre und Schläuche) sowie eine Überlastung des Kompressors führen zu Druckverlusten.

Fest verlegte Druckluftleitungen sollten einen Innendurchmesser von mindestens 19 mm aufweisen, bei längeren Leitungen oder mehreren Verbrauchern sollte der Durchmesser entsprechend groß sein.

Druckluftleitungen sollten mit Gefälle verlegt werden (höchster Punkt in Richtung Kompressor). Leicht zugängliche Wasserabscheider sollten an den tiefsten Punkten installiert werden.

Abzweige für Verbraucher sollten von oben an die Rohrleitungen angeschlossen werden. Anschlussstellen für Eintreibgeräte sollten mit einer Druckluftleitung ausgestattet sein. Wartungseinheit (Filter/Wasserabscheider/Öler) direkt an der Verbindungsstelle.

Die Öler müssen täglich überprüft und bei Bedarf mit der empfohlenen Ölsorte (siehe TECHNISCHE DATEN) nachgefüllt werden. Bei Schlauchlängen über

10 m kann die Ölversorgung des Eintreibgerätes nicht gewährleistet werden. Wir empfehlen daher, 2 bis 5 Tropfen (je nach Belastung) des empfohlenen Öls (siehe TECHNISCHE DATEN) zu verwenden.

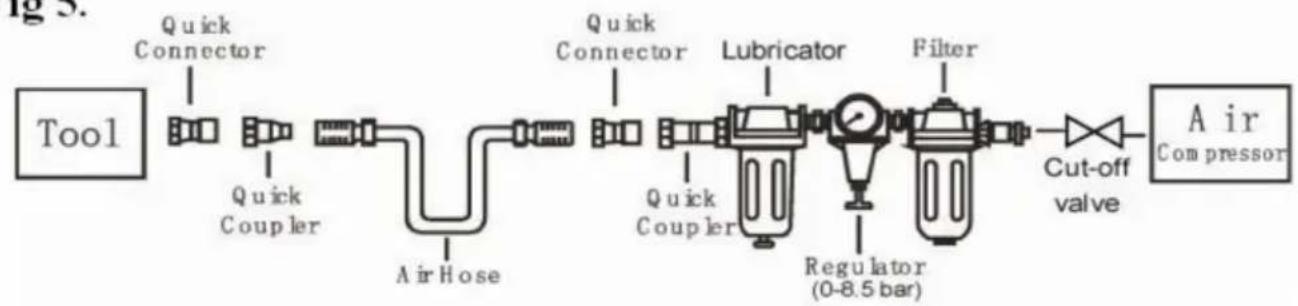

Die Zugabe erfolgt über den Lufteinlass des Werkzeugs oder über einen direkt am Befestigungselement angebrachten Öler.

(siehe Abb. 5)

Abb. 5.

4 Werkzeug einsatzbereit machen

4.1 Werkzeug für die erste Inbetriebnahme vorbereiten

Bitte lesen und beachten Sie diese Bedienungsanleitung, bevor Sie das Werkzeug verwenden. Sicherheitsmaßnahmen sollten immer strikt befolgt werden, um Schäden am Gerät und Verletzungen des Benutzers oder anderer Personen in der Nähe des Einsatzortes zu vermeiden.

4.2 Anschluss an das Druckluftnetz

Stellen Sie sicher, dass der Druck der Druckluftanlage nicht höher ist als der maximal zulässige Druck des Befestigungsgeräts. Stellen Sie den Luftdruck ein

zunächst auf den niedrigeren Wert des empfohlenen zulässigen Drucks (siehe TECHNISCHE DATEN).

Leeren Sie das Magazin, um zu verhindern, dass beim nächsten Arbeitsschritt ein Befestigungselement ausgeworfen wird.

Arbeiten Sie nicht, wenn sich Innenteile des Eintreibgerätes nicht in der

Ausgangsposition nach Wartungs- und Reparaturarbeiten oder einem Transport befinden.

Schließen Sie das Eintreibgerät über einen geeigneten Druckluftanschluss an die Druckluftversorgung an.

Druckschlauch mit Schnellkupplungen ausgestattet.

Überprüfen Sie die ordnungsgemäße Funktion, indem Sie die Mündung des Eintreibgeräts an ein Stück Holz oder Holzmaterial halten und den Auslöser ein- oder zweimal betätigen.

4.3 Magazin füllen

Es dürfen nur die unter TECHNISCHE DATEN (siehe 1.1) angegebenen Verbindungselemente verwendet werden.

Halten Sie das Werkzeug beim Füllen des Magazins so, dass die Mündung nicht in Richtung des Bedieners oder einer anderen Person oder von Tieren zeigt.

4.4 Handhabung des Gerätes

Beachten Sie unbedingt den Punkt 2 - Besondere Hinweise - dieser Bedienungsanleitung.

Nach der Überprüfung der korrekten Funktion des Eintreibgeräts wird das Gerät

an ein Werkstück gehalten und der Auslöser betätigt.

Prüfen Sie, ob der Bolzen richtig in das Werkstück eingetrieben wurde.

den Anforderungen

entsprechend. - Bei hervorstehendem Befestigungselement den Luftdruck in Schritten von 0,5 bar

erhöhen und das Ergebnis nach jeder erneuten Einstellung

überprüfen; - bei zu tiefer Eintreibtiefe den Luftdruck in Schritten von 0,5 bar reduzieren,

bis das Ergebnis zufriedenstellend ist.

Bemühen Sie sich in jedem Fall, mit möglichst geringem Luftdruck zu arbeiten.

Dies bringt Ihnen drei wesentliche Vorteile:

1. Es wird Energie gespart. 2.

Es entsteht weniger Lärm. 3. Es wird ein

geringerer Verschleiß der Eintreibwerkzeuge erreicht.

Vermeiden Sie das Auslösen des Setzgerätes bei leerem Magazin.

Jedes defekte oder nicht ordnungsgemäß funktionierende Befestigungsgerät muss sofort

von der Druckluftversorgung getrennt und einer Fachkraft zur

Inspektion.

Bei längeren Arbeitspausen oder am Ende der Arbeitsschicht trennen Sie

Trennen Sie das Werkzeug von der Druckluftversorgung und es wird empfohlen, den

Zeitschrift.

Die Druckluftanschlüsse des Eintreibgerätes und die Schläuche sollten

vor Verschmutzung geschützt werden, das Eindringen von grobem Staub, Spänen, Sand usw. wird

kann zu Undichtigkeiten und Beschädigungen am Eintreibgerät und den Kupplungen führen.

5. Wartung

Trennen Sie das Werkzeug vom Kompressor, bevor Sie Einstellungen vornehmen, Blockierungen beseitigen oder Wartungsarbeiten durchführen.

Wartung, Umzug und bei Nichtbetrieb.

Regelmäßige Schmierung, wenn Ihr Werkzeug ohne Verwendung der In-Liner automatische Öler, Ort 2 oder

6 Tropfen Druckluftöl in den Lufteinlass vor jedem Arbeitstag oder nach 2 Stunden

Dauereinsatzes abhängig von der Beschaffenheit des Werkstückes bzw. der Art der

Befestigungselemente.

Druckluftbetriebene Werkzeuge müssen regelmäßig überprüft werden. Verschleißteile oder defekte Teile müssen ausgetauscht werden, damit das Werkzeug sicher und effizient funktioniert. Überprüfen und ersetzen Sie alle abgenutzte oder beschädigte O-Ringe, Dichtungen usw. Ziehen Sie alle Schrauben und Kappen fest, um Personenschäden zu vermeiden. Dies sollte von einem Experten durchgeführt werden.

Überprüfen Sie regelmäßig die freie Bewegung des Abzugs, der Feder und der Sicherung.

Mechanismus zur Gewährleistung der Sicherheit des Systems ist vollständig und funktionsfähig: keine losen oder fehlenden Teile, keine Bau- oder Lagerteile vorhanden.

Halten Sie Magazin und Werkzeugspitze sauber und frei von Schmutz, Flusen oder Schleifpartikeln.

Bei Temperaturen unter dem Gefrierpunkt sollten die Werkzeuge durch bequeme, sichere Methode.

6 Fehlerbehebung (siehe Tabelle 1)

SYMPTOM	PROBLEM	LÖSUNGEN
Luftleck in der NäheOberseite des Werkzeugs oder in Triggerbereich	1. Der O-Ring im Auslöseventil ist beschädigt.2. Triggerventilkopf sind Schaden.3. Ventilschaft, Dichtung oder O-Ring ist beschädigt.	1. O-Ring prüfen und ersetzen.2. Prüfen und ersetzen.3. Prüfen und ersetzen Sie den Auslöser Ventilschaft, Dichtung oder O-Ring
Luftleck in der NäheUnterseite des Werkzeugs.	1. Lose Schrauben.oder Stoßstange.	1. Schrauben festziehen.2. O-Ringe prüfen und ersetzen2. Abgenutzte oder Stoßstange.
Luftleck zwischen Körper und Zylinder Deckel.	1. Lose Schrauben.2. Abgenutzte oder beschädigte O-Ringe oder Dichtungen.	1. Schraube festziehen.2. O-Ringe prüfen und ersetzen oder Stoßstange.
Klingenantrieb Befestigungsteil zu tief.	1. Abgenutzter Stoßfänger.2. Der Luftdruck ist zu hoch.	1. Stoßfänger ersetzen.2. Passen Sie den Luftdruck an.
Werkzeug funktioniert nicht gut funktionieren: kann nicht fahrenBefestigungselement oder arbeitenträge.	1. Unzureichende Luftzufuhr.2. Unzureichende Schmierung.3. Abgenutzte oder beschädigte O-Ringe oder Dichtungen.4. Auslasskanal im Zylinder Kopf ist blockiert.	1. Prüfen Sie, ob die Luftzufuhr ausreichend ist.2. Geben Sie 2 bis 6 Tropfen Öl in Lufteinlass. 3. Prüfen und ersetzen O-Ringe oder Dichtung. 4. Ersetzen beschädigte Innenteile.
WerkzeugsprüngeBefestigungselemente.	1. Abgenutzter Stoßfänger oder beschädigt Frühling.2. Schmutz auf der Frontplatte.3. Schmutz oder Beschädigungen verhindern Befestigungselemente können sich nicht frei bewegen im Magazin.4. Abgenutzter oder trockener O-Ring anKolben oder mangelnde Schmierung.5. Zylinderdeckeldichtungundicht.	1. Stoßfänger oder Drücker ersetzen Frühling.2. Antriebskanal vorne reinigen Platte.3. Das Magazin muss gereinigt.4. Der O-Ring muss ersetzt werden.Und schmieren.5. Dichtscheibe ersetzen.
Werkzeug klemmt.	1. Falsche oder beschädigteBefestigungselemente.2. Beschädigter oder abgenutzter Treiber Führung.3. Magazin oder Nasenschraube lose.4. Das Magazin ist schmutzig.	1. Ändern und verwenden Sie richtig Verschluss.2. Überprüfen und ersetzen Sie die Treiber.3. Ziehen Sie das Magazin fest.4. Reinigen Sie das Magazin.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat
