Reparatie informatie - Afwasautomaat

i Over dit document.... 164

1.1 Belangrijke informatie 164

1.1.1 Doel 164

1.2 Verklaring van symbolen.... 164

1.2.1 Gevarenniveaus.... 164

1.2.2 Gevarensymbolen.... 164

1.2.3 Structuur van de waarschuwingen.... 165

1.2.4 Algemene symbolen.... 165

Veiligheid.... 166

2.1 Algemene veiligheidsinstructies.... 166

2.1.1 Alle huishoudelijke apparaten 166

Gereedschappen en hulpmiddelen 167

Reparatie....168

4.1 Werkblad vervangen.... 168

4.1.1 Werkblad verwijderen.... 168

4.1.2 Werkblad monteren.... 168

4.2 Korfsysteem installeren.... 169

4.2.1 Een geleider voor het 86 cm model installeren.... 169

4.2.2 Kopjeshouder installeren 169

4.2.3 Steamerinzet monteren 170

4.3 varioDrawer vervangen....171

4.3.1 varioDrawer verwijderen.... 171

4.3.2 varioDrawer monteren.... 172

4.4 Sproeiarmen vervangen.... 173

4.4.1 Sproeiarm verwijderen.... 173

4.4.2 Sproeiarm monteren 173

4.5 Filters vervangen....174

4.5.1 Filter verwijderen.... 174

4.5.2 Filters monteren.... 174

4.6 Bakplaatsproeikop monteren.... 175

4.7 Netsnoer vervangen 176

4.7.1 Stekker van netsnoer eruit halen.... 176

4.7.2 Stekker van het netsnoer erin steken 176

4.8 Vaatwasmiddelklepje vervangen 177

4.8.1 Vaatwasmiddelklepje verwijderen 177

4.8.2 Veer plaatsen.... 177

4.8.3 Vaatwasmiddelklepje monteren....177

4.9 Afvoerpompdeksel vervangen....178

4.9.1 Afvoerpompdeksel verwijderen.... 178

4.9.2 Afvoerpompdeksel monteren 178

4.10 Zijpaneel vervangen.... 179

4.10.1 Zijpaneel verwijderen.... 179

4.10.2 Zijpaneel monteren.... 180

4.11 Buitendeur vervangen 181

4.11.1 Buitendeur verwijderen 181

4.11.2 Buitendeur monteren 182

4.12 Bedieningspaneel vervangen.... 184

4.12.1 Bedieningspaneel verwijderen.... 184

4.12.2 Bedieningspaneel monteren.... 184

4.13 Deurveren bevestigen 185

4.14 Plint vervangen.... 187

4.14.1 Plint verwijderen.... 187

4.14.2 Plint monteren.... 187

4.15 Sokkelplaat vervangen 188

4.15.1 Sokkelplaat verwijderen 188

4.15.2 Sokkelplaat monteren 188

4.16 Overloopleiding vervangen 189

4.16.1 Overloopkanaal verwijderen 189

4.16.2 Overloopleiding monteren 190

4.17 Binnendeur vervangen 192

4.17.1 Binnendeur verwijderen 192

4.17.2 Binnendeur monteren 192

4.18 Scharnieren vervangen 193

4.18.1 Scharnieren verwijderen 193

4.18.2 Scharmieren monteren 193

4.19 (Onderste) deurafdichting vervangen 196

4.19.1 De deurafdichting verwijderen 196

4.19.2 De deurafdichting monteren 197

4.20 (Bovenste) deurafdichting vervangen 198

4.20.1 Deurafdichting verwijderen.... 198

4.20.2 Deurafdichting monteren.... 198

Reparatie informatie - Afwasautomaat

4.21 EmotionLight vervangen 199

4.21.1 EmotionLight verwijderen 199
4.21.2 EmotionLight monteren 199

4.22 TimeLight vervangen 202

4.22.1 TimeLight verwijderen 202
4.22.2 TimeLight monteren 202

i Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

i Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
[CDSC]		Identificatie van een speciale tip (tekst en/of afbeelding)
[Swad]		Identificatie van een eenvoudige tip (tekst)
[Swat]		Identificatie van een link naar een video-instructie
[Swad]		Identificatie van vereiste gereedschappen
[Swat]		Identificatie van vereiste voorwaarden
[Swat]		Identificatie van een voorwaarde (als ...,dan ...)
[Swat]		Identificatie van een resultaat
[Start]	Identificatie van een toets of knop
[00123456]	Identificatie van een materiaalnummer
Status	Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden!
• Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint.
  ■ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!

■ Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

■ Draag veiligheidsschoenen.
■ Beveilig zware componenten tegen vallen.
■ Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

■ Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

- Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Torx T20 schroe-vendraaier met boorgat [00340764]	100 mm, voor schroeven met borgpen
Torx T15 schroe-vendraaier	Lengte 80 mm
Sleufschroeven-draaier	Kop 10 mm x 1,6 mm x 200 mm
Naaldtang [00340871]	Lengte: 200 mm, recht

Reparatie

4.1 Werkblad vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
√ Het apparaat is vrij toegankelijk.

4.1.1 Werkblad verwijderen

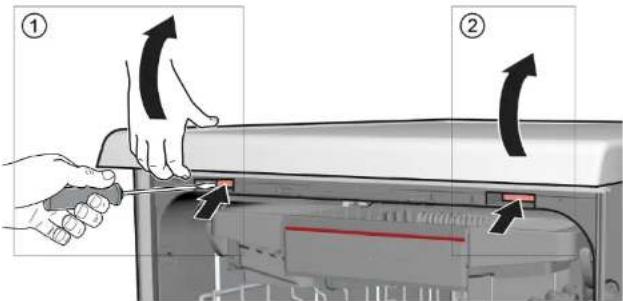

1. 1. Druk beide vergrendelingen onder het werkblad omhoog (1).

2. Licht het werkblad van voren iets op (2).

1. 1. Duw het werkblad naar achteren (3).

2. Duw het werkblad weg naar achteren (4).

1. Verwijder het werkblad.

4.1.2 Werkblad monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.2 Korfsysteem installeren

Voorwaarde:

De betreffende korf is uit het apparaat verwijderd.

4.2.1 Een geleider voor het 86 cm model installeren

Speciale hulpmiddelen:

Geleider [00614935]

Kopjeshouder [00618565]

1. Steek de geleider diagonaal op de voorkant van de korf.

2. Centreer de geleider en klik hem op zijn plaats vast.

4.2.2 Kopjeshouder installeren

Speciale hulpmiddelen:

Geleider [00614935]
Kopjeshouder [00618565]

Voor het wassen van kopjes kan de kopjeshouder omhoog worden geklapt. De extra hoek vermindert de verzameling van water op de bodem van kopjes. Bij hoge glazen adviseren we de kopjeshouder neergeklapt te laten.

Als bovenste korven een optioneel kunststof inzelstuk hebben, moeten deze eerst worden verwijderd.

1. Verwijder het kunststof inzetstuk.

1. Klik de kopjeshouder op zijn plaats.

1. Klap de houder omhoog.

1. Plaats de te wassen items.

Klem de steamerinzet met de eindstukken vast onder het korfsysteem.

4.3.1 varioDrawer verwijderen

1. Buig de handgreepkleppen naar binnen.

1. Verwijder handgreep naar boven toe.

2. Duw de kunststof zij-inzetstukken naar buiten en duw ze omhoog uit het frame.

1. Buig de geleiders voorzichtig naar buiten.

1. Trek de opklapbare punten uit de geleiders.

2. Druk het metalen frame van voren uit de houders.

1. Duw metalen frame van achteren uit de geleider.

4.3.2 varioDrawer monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.4 Sproeiarmen vervangen

4.4.1 Sproeiarm verwijderen

1. Verwijder de sproeiarm door hem omhoog te trekken.

1. Draai de sproeiarm (1) en verwijder hem (2).

▶ Plaats de sproeiarm.

De sproeiarm klikt op zijn plaats vast.

Reparatie

4.5 Filters vervangen

4.5.1 Filter verwijderen

1. Draai het grove filter linksom (1) en verwijder het filtersysteem (2).

Controleer of geen vreemde voorwerpen in de afvoer vallen.

1. Verwijder het microfilter door het omlaag te trekken.

1. Druk de vergrendelingen samen (1) en licht het grove filter eruit (2).

1. Zet het filtersysteem weer in elkaar.

Zorg dat de vergrendelingen aan het grove filter op hun plaats vastklikken.

1. Plaats het filtersysteem in het apparaat en draai het grove filter rechtsom.

Zorg ervoor dat de pijlmarkeringen op elkaar aansluiten.

Reparatie

4.6 Bakplaatsproeikop monteren

1. Verwijder de bovenste korf.
2. Steek de bakplaatsproeikop in de houder (1) en draai naar rechts (2).

De bakplaatsproeikop klikt op zijn plaats vast.

Reparatie

4.7 Netsnoer vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Het apparaat is vrij toegankelijk.

4.7.1 Stekker van netsnoer eruit halen

- Beweeg de stekker van het netsnoer voorzichtig op en neer en trek hem uit het stopcontact.

4.7.2 Stekker van het netsnoer erin steken

LET OP!

Oververhitting van de netverbinding!

Brandgevaar

- Steek de stekker van het netsnoer er stevig in tot hij vastklikt.

- Steek de stekker van het netsnoer in het stopcontact tot de stekker hoorbaar op zijn plaats vastklikt.

klick

Reparatie

4.8 Vaatwasmiddelklepje vervangen

Er kan een kleine schroevendraaier worden gebruikt om het los te wrikken.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Deur is geopend.
√ Vaatwasmiddelklepje is geopend.

4.8.1 Vaatwasmiddelklepje verwijderen

1. Schuif het vaatwasmiddelklepje 5 mm naar binnen.
2. Wip het vaatwasmiddelklepje aan de onderkant uit de geleiderails en haal het vaatwasmiddelklepje aan de bovenkant uit de geleiderails.
3. Verwijder de veer.

4.8.2 Veer plaatsen

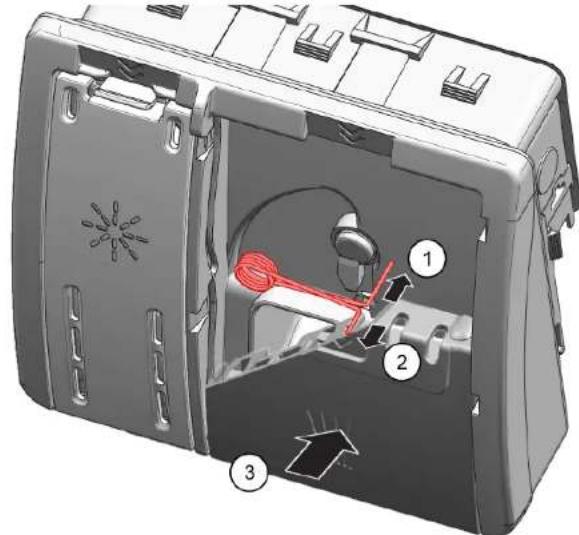

1. Steek het lange uiteinde van de veer in het montagegat van de dispenser (1).

1. Steek het korte uiteinde van de veer in het montagegat van het vaatwasmiddel-klepje (2).
2. Druk het klepje in de dispenser (3).

4.8.3 Vaatwasmiddelklepje monteren

1. Steek het vaatwasmiddelklepje 5 mm vóór de volledig geopende positie aan één kant in de geleiderails. Druk de andere kant met weinig kracht in de geleiderails.
2. Controleer de werking van het vaatwasmiddelklepje.

Reparatie

4.9 Afvoerpompdeksel vervangen

Voorwaarde:

Korf is verwijderd.
Filters zijn verwijderd.→174

4.9.1 Afvoerpompdeksel verwijderen

1. Haal al het water eruit.

Gebruik zo nodig een spons.

1. Wip het pompdeksel er af met behulp van een lepel en pak het beet bij het dwarsstuk.

1. Licht het pompdeksel in een hoek naar binnen en verwijder het.

4.9.2 Afvoerpompdeksel monteren

- Steek het pompdeksel erin (1) en druk het omlaag (2).

Het pompdeksel klikt op zijn plaats vast.

Reparatie

4.10 Zijpaneel vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Het apparaat is vrij toegankelijk.
Vrijstaande apparaten: werkblad is verwijderd.

4.10.1 Zijpaneel verwijderen

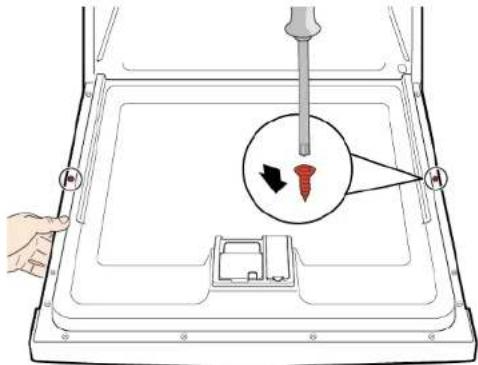

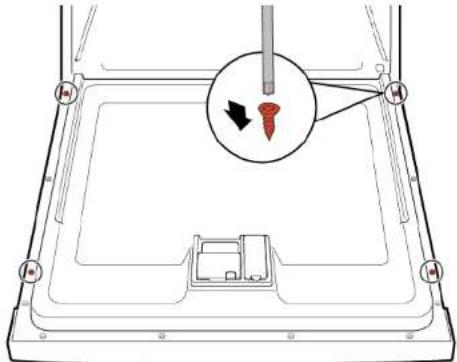

1. Verwijder schroeven uit het zijpanel (1).

Afb. 1: Volledig geïntegreerd

1. Kantel het zijpaneel bovenaan een stukje naar buiten (2).
2. Beweeg het zijpaneel omlaag en trek het uit de onderbak (3).

Reparatie

4.10.2 Zijpaneel monteren

1. Steek het zijpaneel in de onderbak (1).

Afb. 2: Volledig geïntegreerd

1. Druk het zijpaneel tegen het apparaat (2).
2. Zet het zijpanel vast met schroeven (3).

Reparatie

4.11 Buitendeur vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.

4.11.1 Buitendeur verwijderen

Verwijder alleen maar de schroeven die in de volgende stappen worden beschreven.

1. Open de deur.
2. Verwijder vier schroeven.

Houd de deur tegen door hem aan één kant vast te pakken.

Verwijder de twee schroeven.

LET OP! Kabels die verkeerd zijn geplaatst of niet zijn vastgezet! Schade aan bedrading ► Plaats de kabels goed en zet ze op hun plaats vast met zelfkle- vend tape.

Voorwaarde:

√ Isolatiedeken is correct geplaatst en van binnen aan de buitendeur bevestigd.
√ Scharnieren worden in de buitendeur geplaatst.
1. Sluit de binnendeur zonder hem te laten vergrendelen.

1. Druk de buitendeur omhoog onder het bedieningspaneel (1).

1. Druk de buitendeur tegen de binnendeur en houd hem vast (2).

4.

Houd de deur tegen door hem aan één kant vast te pakken.

Reparatie

Open de deur en zet hem vast met twee schroeven (4 x 11 mm metalen schroeven).

1. Zet de buitendeur vast met vier schroeven (4 x 11 mm metalen schroeven).

4.12 Bedieningspaneel vervangen

Als een bedieningsmodule defect is, moet het gehele bedieningspaneel worden vervangen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Buitendeur is verwijderd.
√ Buitendeur is verwijderd (geïntegreerd/volledig geïntegreerd).

4.12.1 Bedieningspaneel verwijderen

1. Haal de elektrische verbindingen los van het bedieningspaneel en de sensor voor te weinig glansspoelmiddel (1, 2).

1. Haal de aarddraad (3) los (optioneel).
2. Open de deur van het apparaat.

3. Zet het bedieningspaneel vast om te voorkomen dat hij valt (houd het op zijn plaats).

4. Verwijder de zes schroeven.

1. Verwijder het bedieningspaneel.

4.12.2 Bedieningspaneel monteren

Gebruik schroeven van 4 x 16 mm.

▶ Monteer in omgekeerde volgorde.

Reparatie

4.13 Deurveren bevestigen

1. Verwijder afdekking van snoergeleider.

1. 1. Open de deur een stukje (1).

2. Zet vast in de sleuf van de onderbak (2).

3. Doe de deur langzaam dicht (3).

Het snoersysteem wordt automatisch vastgezet aan het deurscharnier.

Reparatie

1. 1. Doe de deur een stukje dicht (4).

2. Verplaats de sleuf naar achteren en haal het deurscharnier los (5).

3. Open de deur (6).

1. Herhaal het proces aan de andere kant van het apparaat.

Reparatie

4.14 Plint vervangen

De voetjes zijn identiek en uitwisselbaar.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Buitendeur is verwijderd.
√ Buitendeur is verwijderd (geïntegreerd/volledig geïntegreerd).

4.14.1 Plint verwijderen

1.

Verkeerde verwijdering. Als de plint aan de zijkant wordt losgehaald en verwijderd, kunnen de twee beugels afbreken. Als maar een beugel is beschadigd, kan de zijkant worden vervangen omdat de beugels identiek zijn. Geadviseerd wordt van voren aan de zijkant iets onder het apparaat te plaatsen om de belasting op het teenpaneel met de voetjes op te vangen.

1. Steek met een schroevendraaier in de geleiders (1) en haal de vergrendeling los door omlaag te duwen.

1. Haal het paneel eraf.

2. Verwijder de voetjes naar voren (1).

1. Steek de voetjes erin.
2. Breng de plint van boven aan (1) en duw het naar beneden tot het hoorbaar op zijn plaats vastklikt (2).

4.15 Sokkelplaat vervangen

De sokkelplaat bevindt zich in het onderste deel aan de voorkant.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Meubelfront (optioneel) is verwijderd.
√ Buitendeur is verwijderd.
√ Buitendeur is verwijderd (geïntegreerd/volledig geïntegreerd).
Plint is verwijderd (optioneel).→187

4.15.1 Sokkelplaat verwijderen

1. Verwijder de twee schroeven (1).

1 2 2 1

1. Maak de vergrendelingselementen (2) los.

2. Kantel de sokkelplaat voorzichtig naar voren (1).

Afhankelijk van de modelserie kan de stekker voor EmotionLight nog aan de sokkel vastzitten.

Ontgrendel de stekker aan het vergrendelingsstuk en trek het naar achteren (optioneel) (2).

4.15.2 Sokkelplaat monteren

▶ Monteer de sokkelplaat in omgekeerde volgorde.

Reparatie

4.16 Overloopleiding vervangen

De overloopleiding bevindt zich in het onderste deel aan de voorkant van het apparaat.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Meubelfront is verwijderd (optioneel).
Buitendeur is verwijderd.
Plint is verwijderd (optioneel).→187
Sokkelplaat is verwijderd.→188

4.16.1 Overloopkanaal verwijderen

Restwater

■ Wanneer de afvoerslang wordt verwijderd, kan er restwater uit lopen.

■ Vang het water op of verwijder het uit de onderbak met een zuigspuit.

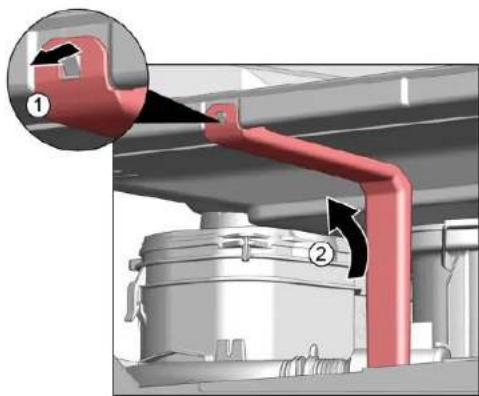

1. Licht het vergrendelingsmechanisme bovenaan eruit (1, 2).

1. 1. Steek de schroevendraaier onder de metalen klem (1).

2. Haal de metalen clip voorzichtig los (2).

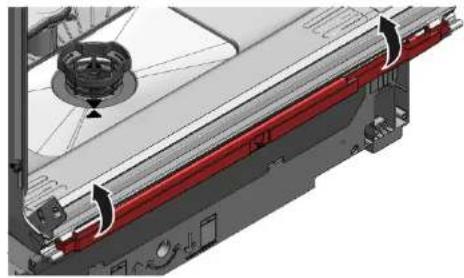

1. Haal de overloopleiding eraf.

4.16.2 Overloopleiding monteren

Waterschade als gevolg van verkeerde montage van de overloopleiding! Steek de overloopleiding onderaan in de geleider van de onderbak. Klik de overloopleiding bovenaan goed op zijn plaats vast.

1. 1. Plaats overloopleiding (1).

2. Schuif overloopleiding in de afdichting (2).

3. Druk overloopleiding in de afdichtingsgeleiding (3).
4. Steek overloopleiding er krachtig in (4).
5. Klem overloopleiding vast (5).

1. Controleer montage links en rechts. 3. Controleer op goed vastzitten.

1. Klem de metalen clip aan de linker- en rechterkant vast.

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.

4.17.1 Binnendeur verwijderen

▶ 1. Verwijder schroeven (1).
2. Verwijder binnendeur naar boven toe (2).

1. Zet deurscharnier vast met schroeven.
2. Plaats binnendeur aan het deurscharnier.
3. Zet binnendeur vast met schroeven.

4.17.2 Binnendeur monteren

1. Klap de deurafdichting naar voren.
2. Schuif de binnendeur achter de deurafdichting.
3. Sluit de binnendeur.
4. Klap de deurafdichting omhoog. Zijstukken wijzen omhoog.
5. Beweeg deurscharnier omhoog.

Reparatie

4.18 Scharnieren vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Buitendeur is verwijderd.
Sokkelplaat is verwijderd.
Plint is verwijderd (optioneel).
Deurveren zijn verwijderd.
Bedieningspaneel is verwijderd.
Kabelboomhouder rechtsonderaan is verwijderd.
√ Overloopleiding is losgehaald.

4.18.1 Scharnieren verwijderen

1. Haal de vergrendelingsstukken los met een schroevendraaier (1) en trek de deur er omhoog uit samen met de scharnieren (2).

1. Haal de aardaansluiting aan het deurscharnier los.

De onderste deurafdichting wordt tegelijkertijd verwijderd.

1. Verwijder bij de gedemonteerde deur twee schroeven uit elk scharnier om het eraf te halen.

4.18.2 Scharnieren monteren

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.

Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Reparatie

1. Druk de deurafdichting op de onderrand van de binnendeur.

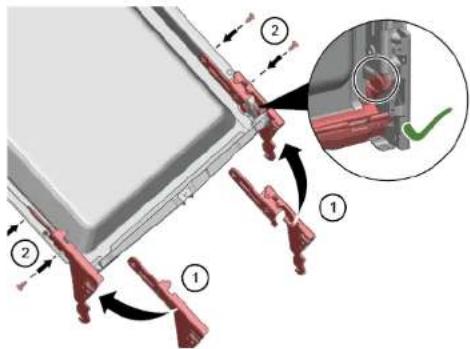

1. Breng de scharnieren aan elke kant aan (1). Zet het scharnier en de kunststof houder van de deurafdichting vast aan de binnendeur (2) met voor elk twee schroeven.

1. Haak de scharnieren samen met de binnendeur vast (1).

1. Plaats de onderste deurafdichtig voorzichtig over de overloopgoten van het reservoir (2) en controleer of ze correct zijn geplaatst.

2. Haak de scharnieren vast (3).

6.

Een ontbrekende aardverbinding kan leiden tot netspanning op de deur.

Reparatie

Breng een aardverbinding tot stand.

1. Monteer twee bevestigingsklemmen aan de onderste deurafdichting.

Reparatie

4.19 (Onderste) deurafdichting vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Buitendeur is verwijderd.
Sokkelplaat is verwijderd.→188
√ Plint is verwijderd (optioneel).→187
Deurveren zijn verwijderd.
Bedieningspaneel is verwijderd.
Kabelboomhouder rechtsonderaan is verwijderd.

4.19.1 De deurafdichting verwijderen

1. Verwijder de twee bevestigingsklemmen aan de onderste deurafdichting (1, 2).

1. Haal het overloopkanaal los.

1. Haal de overloopgoot eraf.

1. Haal de onderste deurafdichting van de binnendeur af.

1. Bevestig de afdichtingskappen links en rechts aan de afdichtingsrail met de deurafdichting.

1. Steek de deurafdichting met de afdichtingsklep in de binnendeur.
2. Zet de deurafdichting vast met twee bevestigingsklemmen.

→ "Scharnieren monteren", 193

Reparatie

4.20 (Bovenste) deurafdichting vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.

4.20.1 Deurafdichting verwijderen

- Verwijder de onderste deurafdichting uit het binnenframe.

4.20.2 Deurafdichting monteren

De deurafdichting moet vóór montage op juiste lengte worden gesneden. Dat is 1750 mm voor apparaten van 81 cm in hoogte en 1850 mm voor apparaten van 86 cm in hoogte.

1. Maak een passende deurafdichting gereed.
2. Zorg voor een correcte montagepositie van het afdichtingsprofiel.

1. De witte stip moet gelijk staan met de afdichtingsstrook.

De afdichting mag niet golvend of uitgerekt in de hoeken zijn. De afdichting wordt diagonaal aan de uiteinden afgesneden en lopen van voren taps toe naar de bodem van het reservoir.

Positioneer het uiteinde van de afdichting recht aan de voorkant onder de binnendeur. De afdichting moet zo dicht mogelijk tegen de zijkant van het reservoir aan liggen.

Correct gemonteerde deurafdichting:

Het EmotionLight bevindt zich bovenaan aan de buitenvoorkant van het spoelreservoir.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Het apparaat is vrij toegankelijk.
√ Werkblad is verwijderd (optioneel).
√ Het rechter zijpaneel is verwijderd (optioneel).→179

4.21.1 EmotionLight verwijderen

1. Haal de vergrendelingshaak aan de achterkant los (1).

1. Verwijder de houder naar boven toe (2).

2. Trek de stekker uit de connector (rechtsonder aan de voorkant van het apparaat).

3. Haal de elektrische aansluiting los van de stroommodule.

1. Verwijder EmotionLight uit het apparaat.

4.21.2 EmotionLight monteren

1. Steek de houder in het frame van het spoelreservoir (1).

LET OPI

Verkeerde montage!Schade aan de kabel in de buurt van het deurscharnier.► Leg de kabel in buurt van het deurscharnier (tussen het plaatscharnier en het spoelreservoir) zodanig dat hij niet door bewegende delen kan worden beschadigd.

Leg de kabel rechts onderaan.

1. Steek de stekker in het stopcontact.

Reparatie

4.22 TimeLight vervangen

Vervang de TimeLight alleen maar als een compleet onderdeel. De TimeLight-module wordt aan de achterkant van de sokkelplaat bevestigd.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Teenpaneel is verwijderd. →187
Sokkelplaat is verwijderd en omgedraaid.→188

4.22.1 TimeLight verwijderen

1. Buig de vergrendelingselementen (1) iets naar buiten.

1. Trek de TimeLight-module omhoog uit de geleiding (2).

4.22.2 TimeLight monteren

1. Buig de vergrendelingselementen (1) weer terug.

4.11.1 Removing outer door 222

4.11.2 Installing outer door 222

4.13 Fix door springs 225

4.14 Replacing toe panel 227

4.11.1 Removing outer door

4.11.2 Installing outer door

4.13 Fix door springs
