NAVODILA ZA UPORABO SR85E802LE SIEMENS

4.7.1 Odspajanje kabela za napajanje 56

4.7.2 Priključivanje kabela za napajanje....56

4.8 Zamjena poklopca za deterdžent....57

4.8.1 Uklanjanje poklopca za deterdžent 57

4.8.2 Umetanje opruge....57

4.10.1 Uklanjanje bočne ploče....59

4.10.2 Postavljanje bočne ploče 60

4.12.1 Uklanjanje kontrolne ploče 63

4.12.2 Postavljanje kontrolne ploče....63

4.13 Pričvršćivanje opruga vrata....64

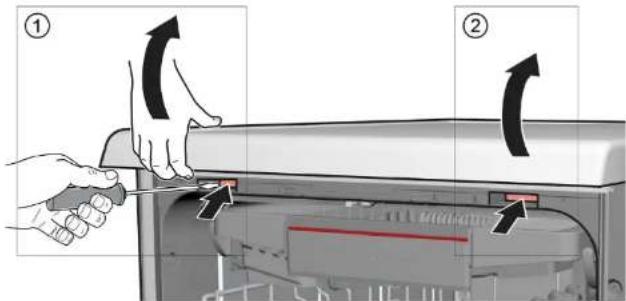

4.1.1 Uklanjanje radne ploče

1. 1. Pritisnite obje zahvatne poluge ispod radne ploče prema gore (1).
2. Malo podignite radnu ploču s prednje strane (2).

4.7.1 Odspajanje kabela za napajanje

- Pažljivo pomaknite utikač kabela za napajanje prema gore i prema dolje te ga izvucite iz utičnice.

4.8.2 Umetanje opruge

1. Umetnite dugi kraj opruge u otvor za postavljanje na dozatoru (1).

4.10.1 Uklanjanje bočne ploče

1. Uklonite vijke s bočne ploče (1).

4.10.2 Postavljanje bočne ploče

4.12.1 Uklanjanje kontrolne ploče

1. Odvojite električne priključke od kontrolne ploče i senzora niske razine sredstva za ispiranje (1, 2).

4.12.2 Postavljanje kontrolne ploče

Upotrijebite vijke 4 x 16 mm.

1. Odvojite preljevni kanal.

4.5.1 Filtru nonemšana 537

4.5.2 Filtru uzstādīśana....537

4.5.1 Filtru nonemšana

4.8.2 Vloženie pružiny....780

4.13 Zaistenie pružin dvierok 787

4.8.2 Vloženie pružiny

Nasveti za popravilo - Pomivalni stroj

i V zvezi s tem dokumentom 807

1.1 Pomembne informacije 807

1.1.1 Namen 807

1.2 Razlaga simbolov 807

1.2.1 Stopnje nevarnosti 807

1.2.2 Simboli za nevamost....807

1.2.3 Struktura opozoril 808

1.2.4 Splošni simboli 808

Varnost....809

2.1 Splošna varnostna navodila 809

2.1.1 Vsi gospodinjski aparati....809

Orodja in pripomočki....810

Popravilo....811

4.1 Zamenjava delovne površine....811

4.1.1 Odstranjevanje delovne površine 811

4.1.2 Namestitev delovne površine 811

4.2 Namestitev sistema košar 812

4.2.1 Namestitev prestrezne posodice za modele višine 86 cm 812

4.2.2 Namestitev nosilca za skodelice....812

4.2.3 Namestitev nosilca za parne vložke 813

4.3 Zamenjava predalov varioDrawer 814

4.3.1 Odstranjevanje predalov varioDrawer....814

4.3.2 Namestitev predala varioDrawer 815

4.4 Zamenjava pršilnih ročic 816

4.4.1 Odstranjevanje pršilne ročice....816

4.4.2 Namesitetv pršilne ročice.... 816

4.5 Zamenjava filtrov 817

4.5.1 Odstranjevanje filtra 817

4.5.2 Namestitev filtrov 817

4.6 Namestitev brizgalke za pekače 818

4.7 Zamenjava električnega kabla 819

4.7.1 Izklop električnega kabla 819

4.7.2 Priklop električnega kabla....819

4.8 Zamenjava pokrovčka predalčka za pomivalno sredstvo 820

4.8.1 Odstranjevanje pokrovčka predalčka za pomivalno sredstvo ..... 820

4.8.2 Vstavljanje vzmeti....820

4.8.3 Namestitev pokrovčka predalčka za pomivalno sredstvo.... 820

4.9 Zamenjava pokrova črpalke odpadne vode....821

4.9.1 Odstranjevanje pokrova črpalke odpadne vode 821

4.9.2 Namestitev pokrova črpalke odpadne vode 821

4.10 Zamenjava stranske plošče 822

4.10.1 Odstranjevanje stranske plošče....822

4.10.2 Namestitev stranske plošče 823

4.11 Zamenjava zunanjih vrat 824

4.11.1 Odstranjevanje zunanjih vrat 824

4.11.2 Namestitev zunanjih vrat....824

4.12 Zamenjava nadzorne plošče....826

4.12.1 Odstranjevanje nadzorne plošče 826

4.12.2 Namestitev nadzorne plošče 826

4.13 Pritrditev vzmeti vrat....827

4.14 Zamenjava letve podnožja....829

4.14.1 Odstranjevanje letve podnožja 829

4.14.2 Namestitev letve podnožja 829

4.15 Zamenjava plošče podnožja 830

4.15.1 Odstranjevanje plošče podnožja....830

4.15.2 Namestitev plošče podnožja....830

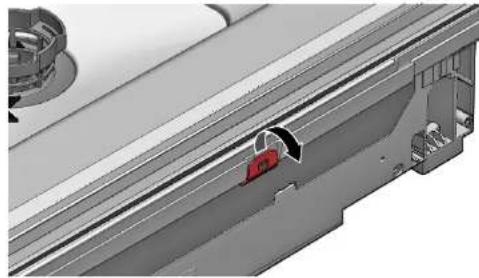

4.16 Zamenjava prelivnega kanala 831

4.16.1 Odstranjevanjeprelivnega kanala....831

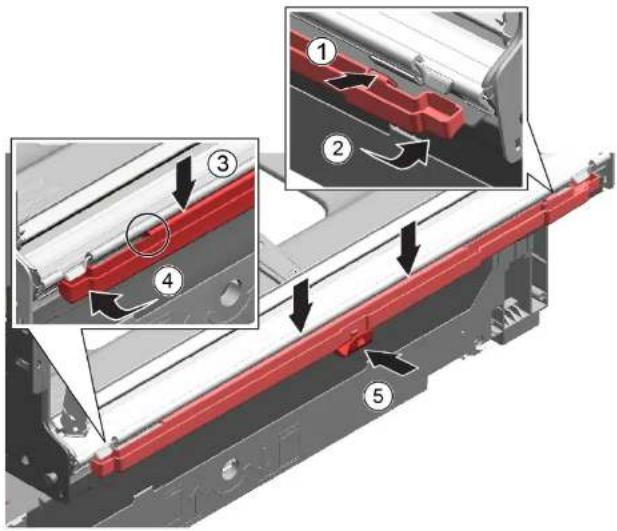

4.16.2 Namestitev prelivnega kanala 832

4.17 Zamenjava notranjih vrat 834

4.17.1 Odstranjevanje notranjih vrat....834

4.17.2 Namestitev notranjih vrat 834

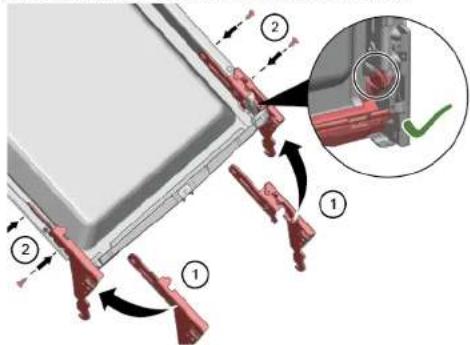

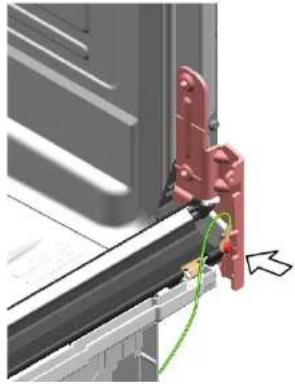

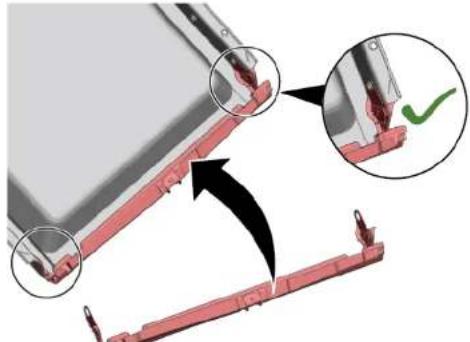

4.18 Zamenjava tečajev.... 835

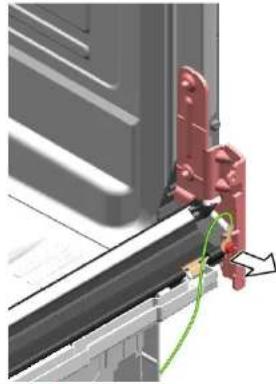

4.18.1 Odstranjevanje tečajev 835

4.18.2 Namestitev tečajev 835

4.19 Zamenjava (spodnjega) tesnila vrat....838

4.19.1 Odstranjevanje tesnila vrat....838

4.19.2 Namestitev tesnila vrat....839

4.20 Zamenjava (zgornjega) tesnila vrat 840

4.20.1 Odstranjevanje tesnila vrat....840

4.20.2 Namestitev tesnila vrat....840

Nasveti za popravilo - Pomivalni stroj

4.21 Zamenjava EmotionLight 841

4.21.1 Odstranjevanje EmotionLight 841
4.21.2 Namestitev EmotionLight....841

4.22 Zamenjava TimeLight 844

4.22.1 Odstranjevanje TimeLight 844
4.22.2 Namestitev TimeLight 844

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
⚠ NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
⚠ OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
⚠ PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!	Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
	Identifikacija posebnega nasveta (besedi-lo in/ali slika)
	Identifikacija preprostega nasveta (samo besedilo)
	Identifikacija povezave na video vadnico

2021-03-22_9001630796 Avtorske pravice BSH Hausgeräte GmbH Stran 808 od 965

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba
[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
- Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

■ Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent

■ Uporabljajte zaščitne čevlje.
■ Težke komponente zavarujte pred padanjem.
■ Delov telesa ne vstavljajte v premikajoče se komponente.
Tveganje za varnost/delovanje aparata!
■ Uporabljajte le originalne nadomestne dele.

Tveganje poškodb elektrostaticno občutljivih komponent (ESD)!

■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Izvijač Torx T20 z izvrtino [00340764]	100 mm, za vijake z varnostnim zatičem
Izvijač Torx T15 Dolžina 80 mm
Ploščati izvijač Steblo 10 mm x 1,6 mm x 200 mm
Koničaste klešče [00340871]	Dolžina: 200 mm, ravne

Popravilo

4.1 Zamenjava delovne površine

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je prosto dostopen.

4.1.1 Odstranjevanje delovne površine

1. 1. Potisnite obe držalni ročici, ki sta pod delovno površino, navzgor (1).

2. Sprednji del delovne površine nekoliko dvignite (2).

4.1.2 Namestitev delovne površine

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.2 Namestitev sistema košar

Zahteva:

4.2.1 Namestitev prestrezne posodice za modele višine 86 cm Posebna orodja:

Prestrezna posodica za tablete [00614935]

Nosilec za skodelice [00618565]

1. Prestrezno posodico vstavite diagonalno na sprednji del košare.

2. Prestrezno posodico poravnajte, da se zaskoči na svoje mesto.

4.2.2 Namestitev nosilca za skodelice

Posebna orodja:

Prestrezna posodica za tablete [00614935]
Nosilec za skodelice [00618565]

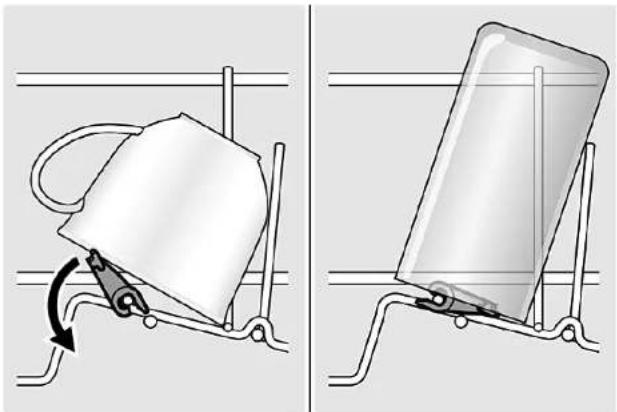

Pri pomivanju skodelic lahko nosilec za skodelice preklopite navzgor. Dodatni kot zmanjšuje zbiranje vode na dnu skodelic. V primeru visokih kozarcev priporočamo, da nosilec za skodelice preklopite navzdol. Če je zgornja košara opremljena z dodatnimi plastičnimi vložki, jih morate najprej odstraniti.

1. Odstranite plastični vložek.

1. Nosilec za skodelice namestite tako, da se zaskoči.

2021-03-22_9001630796 Avtorske pravice BSH Hausgeräte GmbH Stran 812 od 965

Popravilo

1. Namestite predmete, ki jih želite pomiti.

4.2.3 Namestitev nosilca za parne vložke Posebna orodja:

Prestrezna posodica za tablete [00614935]
Nosilec za skodelice [00618565]

Zataknite konce nosilca za parne vložke pod sistem košare.

1. Upognite zavihek ročaja navznoter.

1. Odstranite ročaj navzgor.

2. Plastične stranske vložke potisnite navzven in nato navzgor, ven iz okvirja.

1. Previdno upognite vodilni zavihek navzven.

4.4 Zamenjava pršilnih ročic

4.4.1 Odstranjevanje pršilne ročice

1. Pršilno ročico povlecite navzgor, da jo odstranite.

1. Pršilno ročico (1) zavrtite in jo odstranite (2).

4.4.2 Namesitetv pršilne ročice

▶ Vstavite pršilno ročico.

Pršilna ročica se zaskoči v pravilen položaj.

Popravilo

4.5 Zamenjava filtrov

4.5.1 Odstranjevanje filtra

1. Zasukajte grobi filter v levo (1) in odstranite filtrirni sistem (2).

Preverite, da v zbiralniku ni nobenih tujkov.

1. Mikrofilter povlecite navzdol, da ga odstranite.

4.5.2 Namestitev filtrov

1. Znova namestite filtrirni sistem.

Poskrbite, da se zatiča na grobem filtru zaskočita v položaj.

1. Filtrirni sistem vstavite v aparat in grobi filter zasukajte v smeri urinega kazalca.

Prepricajte se, da sta pušćici poravnani ena z drugo.

Popravilo

4.6 Namestitev brizgalke za pekače

1. Odstranite zgornjo košaro.
2. Brizgalko za pekače vstavite v nosilec (1) in jo zasukajte na desno (2).

Brizgalka za pekače se zaskoči v pravilen položaj.

Popravilo

4.7 Zamenjava električnega kabla

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Aparat je prosto dostopen.

4.7.1 Izklop električnega kabla

Vtič električnega kabla previdno premikajte gor in dol in ga izvlecite iz vtičnice.

4.7.2 Priklop električnega kabla

POZOR!

Pregrevanje glavnega priključka!

Nevarnost požara

Električni kabel čvrsto vstavite, dokler se ne zaskoči.

Vtič električnega kabla vstavite v vtičnico, dokler se slišno ne zaskoči.

klick

Popravilo

4.8 Zamenjava pokrovčka predalčka za pomivalno sredstvo

Kot vzvod lahko uporabite manjši izvijač.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Vrata so bila odprta.
Pokrovček predalčka za pomivalno sredstvo je bil odprt.

4.8.1 Odstranjevanje pokrovčka predalčka za pomivalno sredstvo

1. Pomaknite pokrovček predalčka za 5 mm.
2. Na spodnji strani privzdignite pokrovček predalčka iz vodilnih tirnic in ga na zgornji strani odstranite iz vodilnih tirnic.
3. Odstranite vzmet.

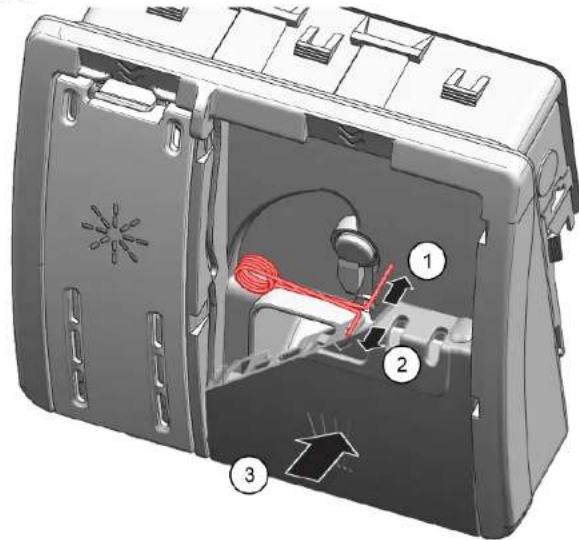

4.8.2 Vstavljanje vzmeti

1. Dolgi konec vzmeti vstavite v namestitveno luknjo v predalčku za pomivalno sredstvo (1).

1. Kratki konec vzmeti vstavite v namestitveno luknjo v pokrovčku predalčka (2).
2. Pokrovček potisnite v predalček za pomivalno sredstvo (3).

4.8.3 Namestitev pokrovčka predalčka za pomivalno sredstvo

1. Pokrovček predalčka za pomivalno sredstva na eni strani vstavite v vodilne tirnice za 5 mm do popolnoma odprtega položaja. Z rahlo silo pritisnite še drugo stran v vodilne tirnice.
2. Preverite delovanje pokrovčka predalčka za pomivalno sredstvo.

Popravilo

4.9 Zamenjava pokrova črpalke odpadne vode

Zahteva:

4.9.1 Odstranjevanje pokrova črpalke odpadne vode

1. Odstranite morebitno vodo.

Po potrebi uporabite gobo.

1. Z žlico odmaknite pokrov črpalke in ga primite za prečni del.

1. Pokrov črpalke dvignite pod kotom navznoter in ga odstranite.

4.9.2 Namestitev pokrova črpalke odpadne vode

- Namestite pokrov črpalke (1) in ga potisnite navzdol (2).

Pokrov črpalke se zaskoči v pravilen položaj.

Popravilo

4.10 Zamenjava stranske plošče

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Aparat je prosto dostopen.
√ Prostostoječi aparati: delovna plošča je bila odstranjena.

4.10.1 Odstranjevanje stranske plošče

1. S stranske plošče odstranite vijake (1).

1. Zgornji del stranske plošče nagnite nekoliko navzven (2).
2. Spustite stransko ploščo in jo povlecite iz osnovnega korita (3).

Popravilo

4.10.2 Namestitev stranske plošče

1. Stransko ploščo vstavite v osnovno korito (1).

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.

4.11.1 Odstranjevanje zunanjih vrat

Preprosto odstranite vijaki, ki so opisani v naslednjih korakih.

1. Odprite vrata.
2. Odstranite štiri vijake.

4.11.2 Namestitev zunanjih vrat

POZOR! Nepravilno nameščeni ali nezavarovani kabli! Poškodbe kablov ► Kable namestite in jih pritrdite z lepilnim trakom.

Popravilo

Zahteva:

Izolacijski filc je bil pravilno nameščen in pritrjen na notranjo stran zunanjih vrat.
Tečaji so vstavljeni na zunanja vrata.
1. Notranja vrata zaprite, vendar jih ne zapahnite.
2. Zunanja vrata potisnite navzgor pod nadzorno ploščo (1).

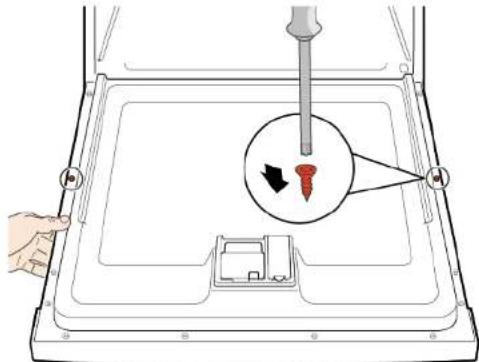

Vrata odprite in jih pritrdite z dvema vijakoma (kovinska vijaka 4 x 11 mm).

1. Pritrdite zunanja vrata s štirimi vijaki (kovinski vijaki 4 x 11 mm).

4.12 Zamenjava nadzorne plošče

Če je krmilni modul okvarjen, je treba zamenjati celotno nadzorno ploščo.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Zunanja vrata so bila odstranjena.
Zunanja vrata so bila odstranjena (popolnoma vgradni/vgradni).

4.12.1 Odstranjevanje nadzorne plošče

1. Z nadzorne plošče odklopite električne priključke in senzor za nizko raven sredstva za izpiranje (1, 2).

1. Odklopite ozemljitveni kabel (3) (izbirno).
2. Odprite vrata aparata.

3. Nadzorno ploščo zavarujte pred padcem (držite jo).

4. Odstranite šest vijakov.

4.12.2 Namestitev nadzorne plošče

Uporabite vijake 4 x 16 mm.

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.13 Pritrditev vzmeti vrat

1. Odstranite pokrov vodila kabla.

4.14 Zamenjava letve podnožja

Nogi sta povsem enaki in ju lahko zamenjate.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Zunanja vrata so bila odstranjena.
Zunanja vrata so bila odstranjena (popolnoma vgradni/vgradni).

4.14.1 Odstranjevanje letve podnožja

1.

Nepravilno odstranjevanje.

Če letev podnožja razrahljate ob straneh in jo odstranite, se lahko nosilca odlomita. Če je poškodovan samo en nosilec, lahko stran zameniate, saj sta nosilca enaka.

Priporočamo, da pod aparat spredaj ob strani nekaj podstavite in tako razbremenite letev podnožja z nogama.

1. Z izvijačem sezite v vodila (1) in sprostite zatič tako, da potisnete navzdol.

4.14.2 Namestitev letve podnožja

1. Vstavite nogi.
2. Letev podnožja namestite na zgornji strani (1) in jo potisnite navzdol, dokler se slišno ne zaskoči (2).

4.15 Zamenjava plošče podnožja

Plošča podnožja se nahaja v spodnjem sprednjem delu.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Pohistvena fronta (izbirno) je bila odstranjena.
Zunanja vrata so bila odstranjena.
Zunanja vrata so bila odstranjena (popolnoma vgradni/vgradni).
Letev podnožja je bila odstranjena (izbirno).→829

4.15.1 Odstranjevanje plošče podnožja

1. Odstranite dva vijaka (1).

1 2 2 1

1. Odklopite držalne elemente (2).

2. Ploščo podnožja previdno nagnite k sebi (1).

Odvisno od modela serije je čep za EmotionLight lahko še vedno pri-trjen na podstavek.

Odvijte čep na držalni ročici in ga povlecite nazaj (izbirno) (2).

4.15.2 Namestitev plošče podnožja

- Namestite ploščo podnožja v obratnem vrstnem redu.

Popravilo

4.16 Zamenjava prelivnega kanala

Prelivni kanal se nahaja v spodnjem sprednjem delu aparata.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Pohištvena fronta je bila odstranjena (izbirno).
Zunanja vrata so bila odstranjena.
Letev podnožja je bila odstranjena (izbirno).→829
Plošča podnožja je bila odstranjena.→830

4.16.1 Odstranjevanjeprelivnega kanala

Ostanek vode

■ Ko odstranite odtočno cev, lahko izteče ostanek vode.

1. Sprostite zgornji držalni element.

1. 1. Pod kovinsko zaporo vstavite izvijač (1).

2. Kovinsko sponko nežno sprostite (2).

4.16.2 Namestitev prelivnega kanala

Škoda zaradi vode zaradi nepravilne namestitve prelivnega kanala! Prelivni kanal spodaj pravilno namestite v vodilo osnovnega korita. Prelivni kanal se zgoraj pravilno zaskoči.

1. 1. Namestite prelivni kanal (1).

2. Premaknite prelivni kanal v tesnilo (2).

3. Pritisnite prelivni kanal v vodilo tesnila (3).
4. Prelivni kanal natančno vstavite (4).
5. Prelivni kanal zataknite (5).

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.

4.17.1 Odstranjevanje notranjih vrat

1. Odstranite vijake (1).
2. Odstranite notranja vrata navzgor (2).

4.17.2 Namestitev notranjih vrat

1. Dvignite tesnilo vrat k sebi.
2. Premaknite notranja vrata za tesnilo vrat.
3. Zaprite notranja vrata
4. Dvignite tesnilo vrat navzgor. Stranski del kaže navzgor.
5. Premaknite tečaj vrat navzgor.

Popravilo

√ Aparat je odklopljen iz omrežne napetosti.
Zunanja vrata so bila odstranjena.
Plošča podnožja je bila odstranjena.
Letev podnožja je bila odstranjena (izbirno).
Vzmeti vrat so bile odstranjene.
Nadzorna plošča je bila odstranjena.
Držalo kabelskega snopa spodaj desno je bilo odstranjeno.
√ Prelivni kanal je bil odstranjen.

4.18.1 Odstranjevanje tečajev

1. Z izvijačem sprostite držalna zatiča (1) in izvlecite vrata navzgor skupaj s tečaji (2).

1. Sprostite ozemljitev na tečaju vrat.

Hkrati se odstrani spodnje tesnilo vrat.

1. Na razstavljenih vratih odstranite z vsakega tečaja dva vijaka, da tečaja snamete.

4.18.2 Namestitev tečajev

NEVARNOST Nevarnost električnega udara za Življenjska nevarnost zaradi elektr popravila ► Električne dele mora popra ► Po popravilu je treba izvest 0701 ali predpisi, ki veljajo

Popravilo

1. Potisnite tesnilo vrat na spodnji rob notranjih vrat.

1. Na vsako stran namestite tečaje (1). Tečaj in plastično držalo tesnila vrat pritrdite na notranja vrata (2) z dvema vijakoma na vsaki strani.

Manjkajoči ozemljitveni priključek lahko vodi do napetostnega potenciala na vratih.

Popravilo

Priključite ozemljitev.

1. Na spodnje tesnilo vrat namestite dve zadrževalni sponki.

Popravilo

4.19 Zamenjava (spodnjega) tesnila vrat

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Zunanja vrata so bila odstranjena.
Plošča podnožja je bila odstranjena.→830
Letev podnožja je bila odstranjena (izbirno).→829
Vzmeti vrat so bile odstranjene.
Nadzorna plošča je bila odstranjena.
Držalo kabelskega snopa spodaj desno je bilo odstranjeno.

4.19.1 Odstranjevanje tesnila vrat

1. Odstranite dve zadrževalni sponki s spodnjega tesnila vrat (1, 2).

1. Z notranjih vrat odstranite spodnje tesnilo vrat.

4.19.2 Namestitev tesnila vrat

1. Na levo in desno stran tesnilne timice tesnila za vrata namestite tesnilne pokrovčke.

1. Tesnilo vrat z zavihkom vstavite v notranja vrata.
2. Tesnilo vrat pritrdite z dvema zadrževalnima sponkama.

→ "Namestitev tečajev",835

Popravilo

4.20 Zamenjava (zgornjega) tesnila vrat

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.

4.20.1 Odstranjevanje tesnila vrat

Z notranjega okvirja odstranite tesnilo vrat.

4.20.2 Namestitev tesnila vrat

Pred namestitvijo morate tesnilo vrat odrezati na pravo dolžino. To je 1750 mm za aparate z višino 81 cm in 1850 mm za aparate z višino 86 cm.

1. Prpravite ustrezno tesnilo vrat.
2. Prepričajte se, da je položaj namestitve profila tesnila pravilen.

1. Bela pika mora biti poravnana z vložiščem tesnilnega traku.

Pravilno nameščeno tesnilo vrat:

EmotionLight se nahaja spredaj zgoraj v zunanjem delu posode za izpiranje.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Aparat je prosto dostopen.
Delovna površina je bila odstranjena (izbirno).
Desna stranska plošča je bila odstranjena (izbirno).→822

4.21.1 Odstranjevanje EmotionLight

1. Odklopite zaskočna zatiča na zadnji strani (1).

2021-03-22_9001630796 Avtorske pravice BSH Hausgeräte GmbH Stran 841 od 965

1. Odstranite električni priključek iz napajalnega modula.

Nepravilna namestitev!

Poškodba kabla v območju tečaja vrat.

Kabel na območju tečaja vrat (med tečajem plošče in posodo za izpiranje) namestite tako, da ga premikajoči se deli ne morejo poškodovati.

Namestite kabel na desni spodnji strani.

Sl. 3: Ploščati kabel

1. Namestite vtič.

Popravilo

4.22 Zamenjava TimeLight

TimeLight zamenjajte samo kot celotni del. Modul TimeLight je pritrjen na zadnji del plošče podnožja.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Letev podnožja je bila odstranjena.→829
Plošča podnožja je bila odstranjena in obrnjena.→830

4.22.1 Odstranjevanje TimeLight

1. Držalne elemente (1) upognite nekoliko navzven.
