Consigli di riparazione - Lavastoviglie

i Utilizzo del documento 487

1.1 Avvertenze importanti 487
1.1.1 Scopo 487

1.2 Spiegazione dei simboli 487

1.2.1 Livelli di pericolo 487

1.2.2 Simboli di pericolo.... 487

1.2.3 Struttura degli avvertimenti 488

1.2.4 Simboli generici 488

Sicurezza....489

2.1 Note generali sulla sicurezza.... 489

2.1.1 Tutti gli elettrodomestici.... 489

Strumenti e ausili.... 490

Riparazione....491

4.1 Sostituzione del piano di lavoro 491

4.1.1 Smontaggio del piano di lavoro 491

4.1.2 Montaggio del piano di lavoro 491

4.2 Montaggio del sistema dei cestelli 492

4.2.1 Montaggio di uno scivolo per pastiglie per il modello di 86 cm.... 492

4.2.2 Montaggio dell'inserto inclinato per tazze.... 492

4.2.3 Montaggio dell'inserto per vaporiera.... 493

4.3 Sostituzione di VarioDrawer 494

4.3.1 Sostituzione di VarioDrawer 494

4.3.2 Montaggio di VarioDrawer 495

4.4 Sostituzione dei bracci di lavaggio 496

4.4.1 Smontaggio del braccio di lavaggio 496

4.4.2 Montaggio del braccio di lavaggio 496

4.5 Sostituzione dei filtri.... 497

4.5.1 Smontaggio del filtro 497

4.5.2 Montaggio dei filtri.... 497

4.6 Montaggio della doccia/irroratore per teglie 498

4.7 Sostituzione del cavo di alimentazione.... 499

4.7.1 Scollegamento del cavo di alimentazione 499

4.7.2 Collegamento del cavo di alimentazione.... 499

4.8 Sostituzione del coperchio del detersivo 500

4.8.1 Smontaggio del coperchio del detersivo....500

4.8.2 Inserimento della molla....500

4.8.3 Montaggio del coperchio del detersivo 500

4.9 Sostituzione della copertura della pompa di scarico 501

4.9.1 Smontaggio della copertura della pompa di scarico 501

4.9.2 Montaggio della copertura della pompa di scarico 501

4.10 Sostituzione del pannello laterale.... 502

4.10.1 Smontaggio del pannello laterale.... 502

4.10.2 Montaggio del pannello laterale 503

4.11 Sostituzione della porta esterna 504

4.11.1 Smontaggio della porta esterna.... 504

4.11.2 Montaggio della porta esterna 504

4.12 Sostituzione del pannello comandi 506

4.12.1 Smontaggio del pannello comandi 506

4.12.2 Montaggio del pannello comandi 506

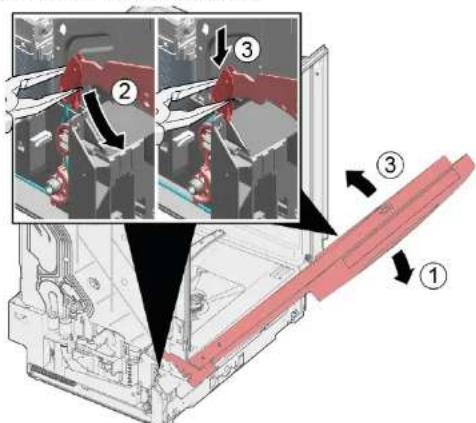

4.13 Fissaggio delle molle della porta 507

4.14 Sostituzione del listello dello zoccolo....509

4.14.1 Smontaggio del listello dello zoccolo....509

4.14.2 Montaggio del listello dello zoccolo....509

4.15 Sostituzione dello zoccolo di base.... 510

4.15.1 Smontaggio dello zoccolo di base.... 510

4.15.2 Montaggio dello zoccolo di base.... 510

4.16 Sostituzione del tubo di troppopieno....511

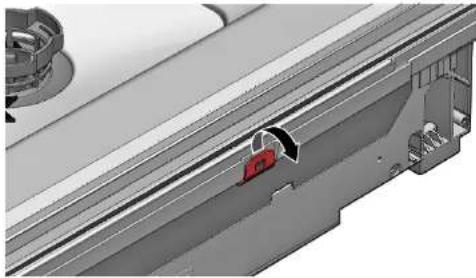

4.16.1 Smontaggio della canalina di recupero troppopieno.... 511

4.16.2 Montaggio del tubo di troppopieno....512

4.17 Sostituzione della porta interna 514

4.17.1 Smontaggio della porta interna....514

4.17.2 Montaggio della porta interna 514

4.18 Sostituzione delle cerniere.... 515

4.18.1 Smontaggio delle cerniere....515

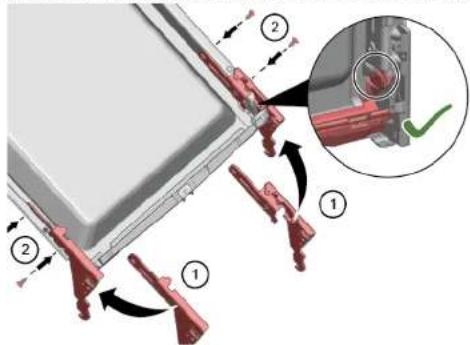

4.18.2 Montaggio delle cerniere....515

4.19 Sostituzione della guamizione della porta (inferiore).... 518

4.19.1 Smontaggio della guarnizione della porta.... 518

4.19.2 Montaggio della guarnizione della porta 519

4.20 Sostituzione della guarnizione (superiore) della porta.... 520

4.20.1 Smontaggio della guarnizione della porta.... 520

4.20.2 Montaggio della guarnizione della porta 520

Consigli di riparazione - Lavastoviglie

4.21 Sostituzione di EmotionLight 521

4.21.1 Smontaggio di EmotionLight 521
4.21.2 Montaggio di EmotionLight 521

4.22 Sostituzione del modulo TimeLight 524

4.22.1 Rimozione del modulo TimeLight 524
4.22.2 Montaggio del modulo TimeLight 524

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 second prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
[63W8]		Identificazione di un suggerimento speciale (testo e/o grafica)
[71H2]		Identificazione di un suggerimento semplice (solo testo)
[72M4]		Identificazione di un link per un video tutorial
[73H9]		Identificazione degli strumenti necessari
[74W4]		Identificazione delle condizioni previe necessarie
[75X4]		Identificazione di una condizione (se ..., allora ...)
[76X5]		Identificazione di un risultato
[Avvio] Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Cacciavite Torx T20 con foro [00340764]	100 mm, per viti con perno di sicurezza
Cacciavite Torx T15	Lunghezza 80 mm
Cacciavite a taglio	Lama 10 mm x 1,6 mm x 200 mm
Pinze a becco ton-do [00340871]	Lunghezza: 200 mm, diritto

Riparazione

4.1 Sostituzione del piano di lavoro

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è liberamente accessibile.

4.1.1 Smontaggio del piano di lavoro

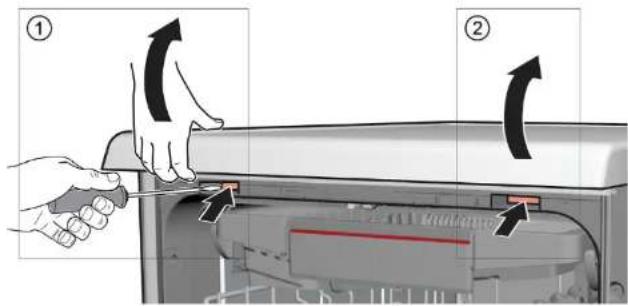

1. 1. Premere verso l'alto entrambe le leve di bloccaggio poste sotto il piano di lavoro (1).
2. Sollevare lievemente da davanti il piano di lavoro (2).

1. 1. Tirare il piano di lavoro all'indietro (3).

2. Staccare il piano di lavoro tirandolo all'indietro (4).

1. Togliere il piano di lavoro.

4.1.2 Montaggio del piano di lavoro

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.2 Montaggio del sistema dei cestelli

Prerequisiti:

Il cestello rilevante è stato rimosso dall'apparecchio.

4.2.1 Montaggio di uno scivolo per pastiglie per il modello di 86 cm Attrezzi speciali:

Guida per pastiglie [00614935]

Inserto inclinato per tazze [00618565]

1. Inserire lo scivolo per pastiglie in posizione obliqua nella parte anteriore del cestello.

2. Centrarlo e farlo scattare in posizione.

4.2.2 Montaggio dell'inserto inclinato per tazze Attrezzi speciali:

Guida per pastiglie [00614935]

Inserto inclinato per tazze [00618565]

Durante il lavaggio delle tazze, è possibile sollevare l'apposito inserto inclinato. L'angolo aggiuntivo consente di ridurre la quantità di acqua che si deposita sul fondo delle tazze. Con i bicchieri alti è consigliabile aprire l'inserto inclinato per tazze.Nel caso dei cestelli superiori con inserti in plastica opzionali, questi devono essere rimossi per primi.

1. Rimuovere l'inserto in plastica.

1. Far scattare l'inserto inclinato per tazze in posizione.

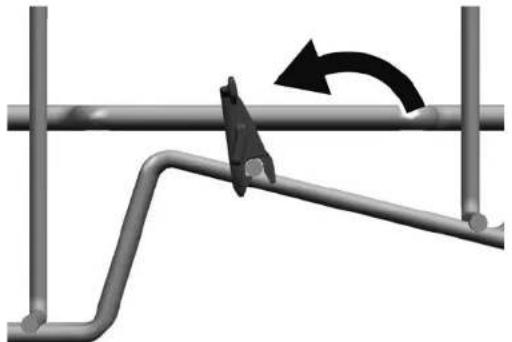

1. Ruotare l'inserto verso l'alto.

1. Posizionare gli oggetti da lavare.

4.2.3 Montaggio dell'inserto per vaporiera

Attrezzi speciali:

Guida per pastiglie [00614935]
Inserto inclinato per tazze [00618565]
▶ Incastrare le punte dell'inserto per vaporiera nel sistema dei cestelli.

4.3 Sostituzione di VarioDrawer

4.3.1 Sostituzione di VarioDrawer

1. Piegare le alette della maniglia verso l'interno.

1. Estrarre la maniglia tirando verso l'alto.

2. Tirare gli inserti laterali di plastica verso l'esterno e successivamente verso l'alto per rimuoverli dal telaio.

1. Piegare con cautela le clip della guida verso l'esterno.

1. Estrarre le rastrelliere abbattibili dalle clip.

2. Dalla parte frontale, estrarre la cornice metallica dai supporti.

1. Spingere la cornice metallica fuori dalla guida.

4.3.2 Montaggio di VarioDrawer

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione dei bracci di lavaggio

4.4.1 Smontaggio del braccio di lavaggio

1. Per rimuovere il braccio di lavaggio, tirarlo verso l'alto.

1. Ruotare il braccio di lavaggio (1) e rimuoverlo (2).

4.4.2 Montaggio del braccio di lavaggio

Inserire il braccio di lavaggio. Il braccio di lavaggio si blocca in posizione.

Riparazione

4.5 Sostituzione dei filtri

4.5.1 Smontaggio del filtro

1. Ruotare il filtro grossolano in senso antiorario (1) e togliere il sistema filtro (2).

Controllare che non cadano corpi estranei nella coppa del filtro.

1. Spingere il microfiltro verso il basso per rimuoverlo.

1. Premere insieme i fermi di bloccaggio (1) ed estrarre il filtro grossolano (2).

4.5.2 Montaggio dei filtri

1. Rimontare il sistema filtro.

Verificare che i fermi di bloccaggio sul filtro grossolano si blocchino in posizione.

1. Inserire il sistema filtro nell'apparecchio e ruotare il filtro grossolano in senso orario. Assicurarsi che le marcature con le frecce siano allineate.

Riparazione

4.6 Montaggio della doccia/irroratore per teglie

1. Togliere il cestello superiore.
2. Inserire la doccia/irroratore per teglie nel supporto (1) e ruotarla verso destra (2).

La doccia/irroratore per teglie si blocca in posizione.

Riparazione

4.7 Sostituzione del cavo di alimentazione

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.

4.7.1 Scollegamento del cavo di alimentazione

- Muovere cautamente su e giù il cavo di alimentazione staccandolo dalla presa di corrente.

4.7.2 Collegamento del cavo di alimentazione

ATTENZIONE!

Surriscaldamento del collegamento principale!

Pericolo di incendio

- Inserire perfettamente il cavo di alimentazione fino a percepirne lo scatto.

- Inserire il connettore del cavo di alimentazione nella presa di corrente fino a udire lo scatto dell'innesto.

klick

Riparazione

4.8 Sostituzione del coperchio del detersivo

È possibile utilizzare un cacciavite di piccole dimensioni per fare leva.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
La porta è stata aperta.
Il coperchio del detersivo è stato aperto.

4.8.1 Smontaggio del coperchio del detersivo

1. Far scorrere il coperchio del detersivo di 5 mm.
2. Esercitare una leggera pressione sulla parte inferiore del coperchio del detersivo ed estrarlo dai binari di guida afferrandolo dalla parte superiore.
3. Rimuovere la molla.

4.8.2 Inserimento della molla.

1. Inserire l'estremità lunga della molla nel foro di montaggio del cassetto del distributore (1).

1. Inserire l'estremità corta della molla nel foro di montaggio del coperchio del distributore (2).
2. Premere il coperchio contro il cassetto del distributore (3).

4.8.3 Montaggio del coperchio del detersivo

1. Inserire da un lato il coperchio del detersivo di 5 mm nei binari di guida prima che si trovi in posizione completamente aperta. Esercitando una leggera forza, spingere il lato opposto del coperchio nei binari di guida.
2. Controllare il funzionamento del coperchio del detersivo.

Riparazione

4.9 Sostituzione della copertura della pompa di scarico

Prerequisiti:

Il cestello è stato rimosso.
I filtri sono stati rimossi.→497

4.9.1 Smontaggio della copertura della pompa di scarico

1. Togliere l'eventuale acqua.

Usare un cucchiaio se necessario.

1. Fare leva sulla copertura della pompa con un cucchiaio e afferrarlo dalla nervatura.

1. Sollevare il coperchio della pompa verso l'interno e rimuoverlo.

4.9.2 Montaggio della copertura della pompa di scarico

- Inserire la copertura della pompa (1) e premerla verso il basso (2).

La copertura della pompa si blocca in posizione.

Riparazione

4.10 Sostituzione del pannello laterale

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.
√ Apparecchi a libero posizionamento: il piano di lavoro è stato smontato.

4.10.1 Smontaggio del pannello laterale

1. Rimuovere le viti dal pannello laterale (1).

Fig. 1: A scomparsa totale

1. Inclinare leggermente la parte superiore del panello laterale verso l'esterno (2).
2. Tirare il pannello laterale verso il basso ed estrarlo dalla base (3).

Riparazione

4.10.2 Montaggio del pannello laterale

1. Inserire il pannello laterale nella base (1).

Fig. 2: A scomparsa totale

1. Spingere il pannello laterale contro l'apparecchio (2).
2. Fissare il pannello laterale con le viti (3).

Riparazione

4.11 Sostituzione della porta esterna

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.

4.11.1 Smontaggio della porta esterna

Rimuovere semplicemente le viti come descritto nei seguenti passaggi.

1. Aprire la porta.
2. Rimuovere le quattro viti.

Fissare la porta tenendola ferma da una parte.

Rimuovere le due viti.

4.11.2 Montaggio della porta esterna

ATTENZIONE! Se i cavi sono posizionati o fissati in modo errato:! cablaggio danneggiato ► Posizionare i cavi e fissarli utilizzando il nastro adesivo

Riparazione

Prerequisiti:

Il materiale isolante è stato posizionato correttamente e fissato all'interno della porta esterna.
√ Le cerniere sono inserite nella porta esterna. 1. Chiudere la porta interna senza farla scattare.
2. Posizionare la parte superiore della porta esterna sotto il pannello comandi (1).

1. Premere la porta esterna contro la porta interna e tenere la posizione (2).

4.

Fissare la porta tenendola ferma da una parte.

Aprire la porta e fissarla con due viti (viti metalliche 4 x 11 mm).

1. Fissare la porta esterna con quattro viti (viti metalliche 4 x 11).

4.12 Sostituzione del pannello comandi

Se un modulo di comando è difettoso, tutto il pannello comandi deve essere sostituito.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
La porta esterna è stata smontata.
√ La porta esterna è stata smontata (completamente integrata/integrata).

4.12.1 Smontaggio del pannello comandi

1. Scollegare i collegamenti elettrici dal pannello comandi e dal sensore di mancanza brillantante posto in basso (1, 2).

1. Scollegare il cavo di terra (3) (opzionale).
2. Aprire la porta dell'apparecchio.

3. Fissare il pannello comandi in modo che non cada (tenerlo fermo).

4. Rimuovere le sei viti.

1. Rimuovere il pannello comandi.

4.12.2 Montaggio del pannello comandi

Utilizzare viti 4 x 16 mm.

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.13 Fissaggio delle molle della porta

1. Estrarre la copertura del passacavi.

1. 1. Aprire leggermente la porta (1).

2. Fissare nella scanalatura della base (2).

3. Chiudere lentamente la porta (3).

Il sistema si aggancia automaticamente alla cerniera della porta.

Riparazione

1. 1. Chiudere leggermente la porta (4).

2. Spingere all'indietro per rilasciare la cerniera della porta (5).

3. Aprire la porta (6).

1. Ripetere l'operazione sull'altro lato dell'apparecchio.

Riparazione

4.14 Sostituzione del listello dello zoccolo

I piedini sono identici e interscambiabili.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
La porta esterna è stata smontata.
√ La porta esterna è stata smontata (completamente integrata/integrata).

4.14.1 Smontaggio del listello dello zoccolo

1.

Smontaggio errato.Se il listello dello zoccolo è lente lateralmente e viene rimosso, vi può essere la rottura di entrambe le staffe. Se solo una staffa risulta danneggiata, il lato può essere sostituito perché le staffe sono identiche.Per ridurre il carico sul listello dello zoccolo dotato di piedini, è consigliabile porre qualcosa sotto l'apparecchio ai lati e nella parte anteriore.

1. Inserire un cacciavite nelle guide (1) e rilasciare il meccanismo di blocco spingen-do verso il basso.

1. Sollevare il pannello.

1. Rimuovere i piedini tirandoli in avanti (1).

4.14.2 Montaggio del listello dello zoccolo

1. Inserire i piedini.
2. Inserire il listello dello zoccolo dall'alto (1) e spingere verso il basso fino a che non scatta in posizione (2).

4.15 Sostituzione dello zoccolo di base

Lo zoccolo di base si trova in basso nella parte anteriore.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
Il pannello della porta (opzionale) è stato smontato.
La porta esterna è stata smontata.
√ La porta esterna è stata smontata (completamente integrata/integrata).
Il listello dello zoccolo è stato rimosso (opzionale).→509

4.15.1 Smontaggio dello zoccolo di base

1. Rimuovere le due viti (1).

1 2 2 1

1. Sganciare gli elementi di blocco (2).

2. Piegare leggermente in avanti lo zoccolo di base (1).

A seconda del modello, la spina di EmotionLight rimane fissata al basamento.

Staccare la spina sulla tacca di arresto ed estrarla dalla parte posteriore (2).

4.15.2 Montaggio dello zoccolo di base

- Per montare lo zoccolo di base, eseguire i passaggi precedenti in sequenza inversa.

Riparazione

4.16 Sostituzione del tubo di troppopieno

Il tubo di troppopieno è situato in basso nella parte anteriore dell'apparecchio.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
Il pannello della porta è stato smontato (opzionale).
√ La porta esterna è stata smontata.
Il listello dello zoccolo è stato rimosso (opzionale).→509
Lo zoccolo di base è stato smontato.→510

4.16.1 Smontaggio della canalina di recupero troppopieno.

Acqua residua

• Lo smontaggio del tubo di scarico può comportare la fuoriuscita di acqua residua.
  ■ Assorbirla oppure aspirarla dal basamento con la pompa a sifone.

• Fare leva sulla parte superiore del meccanismo di blocco per rimuoverlo (1, 2).

1. Sganciare l'elemento di blocco.

1. 1. Inserire il cacciavite sotto il fermo di metallo (1).

2. Sganciare con delicatezza il fermo di metallo (2).

1. Sollevare il tubo di troppopieno ed estrarlo.

4.16.2 Montaggio del tubo di troppopieno

Rischio di danni provocati dall'acqua in caso di montaggio non corretto del tubo di troppopieno!

Inserire correttamente il tubo di troppopieno in basso nella guida della base.

Innestare il tubo di troppopieno in posizione in alto.

1. 1. Posizionare il tubo di troppopieno (1).

2. Avvicinare il tubo di troppopieno alla guarnizione (2).

3. Premere il tubo di troppopieno nella guida della guarnizione (3).
4. Inserire il tubo di troppopieno (4)
5. Bloccare il tubo di troppopieno (5).

1. Controllare il montaggio a destra e a sinistra. 3. Controllare che l'alloggiamento sia saldo.

1. Bloccare con il fermo di metallo a sinistra e a destra.

4.17 Sostituzione della porta interna

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.

4.17.1 Smontaggio della porta interna

1. Togliere le viti (1).
2. Rimuovere la porta interna sollevandola (2).

1. Fissare la cerniera della porta con viti.
2. Posizionare la porta intema sulla cerniera della porta.
3. Fissare la porta interna con viti.

4.17.2 Montaggio della porta interna

1. Mettere la guarnizione della porta in avanti.
2. Spingere la porta interna dietro la guarnizione della porta.
3. Chiudere la porta interna.
4. Mettere la guarnizione della porta verso l'alto. Le parti laterali sono rivolte verso l'alto.
5. Spostare la cerniera della porta verso l'alto.

Riparazione

4.18 Sostituzione delle cerniere

Prerequisiti:

L'apparecchio è stato scollegato dalla rete elettrica.
La porta esterna è stata smontata.
√ Lo zoccolo di base è stato smontato.
Il listello dello zoccolo è stato rimosso (opzionale).
Le molle della porta sono state rimosse.
Il pannello comandi è stato rimosso.
Il supporto del cablaggio nella parte inferiore destra è stato rimosso.
Il tubo di troppopieno è stato rilasciato.

4.18.1 Smontaggio delle cerniere

1. Sbloccare le tacche di arresto con un cacciavite (1) ed estrarre la porta verso l'alto con le cerniere (2).

1. Sbloccare il collegamento di messa a terra sulla cerniera della porta.

La guarnizione inferiore della porta viene rimossa contemporaneamente.

1. Sulla porta smontata, togliere le due viti da ciascuna cerniera per toglierle.

4.18.2 Montaggio delle cerniere

PERICOLO Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme ► Le parti elettriche devono essere riparate da elettricisti qualificati. ► Ultimata la riparazione, occorre eseguire un test di sicurezza con- forme alla norma VDE 0701 o alle norme specifiche del Paese.

Riparazione

1. Spingere la guarnizione della porta sul bordo inferiore della porta interna.

1. Fissare le cerniere su ogni lato (1). Fissare la cerniera e il supporto di plastica della guamizione della porta alla porta interna (2) usando due viti per ciascuna.

1. Agganciare le cerniere insieme alla porta interna (1).

1. Procedendo con cautela, posizionare la guarnizione inferiore della porta sopra i canali di troppopieno del cassetto (2) e controllare che sia posizionata correttamente.

2. Agganciare le cerniere (3).

6.

Il mancato collegamento di messa a terra può portare a potenziale di rete sulla porta.

Riparazione

Stabilire il collegamento di messa a terra.

1. Applicare due fermi sulla guarnizione inferiore della porta.

Riparazione

4.19 Sostituzione della guarnizione della porta (inferiore)

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
La porta esterna è stata smontata.
Lo zoccolo di base è stato smontato.→510
Il listello dello zoccolo è stato rimosso (opzionale).→509
Le molle della porta sono state rimosse.
Il pannello comandi è stato rimosso.
Il supporto del cablaggio nella parte inferiore destra è stato rimosso.

4.19.1 Smontaggio della guarnizione della porta

1. Togliere i due fermi dalla guarnizione inferiore della porta (1, 2).

1. Staccare la canalina di recupero troppopieno.

1. Sollevare il canale di troppopieno.

1. Togliere la guarnizione inferiore della porta dalla porta interna.

4.19.2 Montaggio della guarnizione della porta

1. Montare i tappi a destra e sinistra del binario sigillante con la guarnizione della porta.

1. Inserire la guarnizione della porta con l'aletta di chiusura nella porta interna.
2. Fissare la guarnizione della porta con due fermi.

→ "Montaggio delle cerniere",515

Riparazione

4.20 Sostituzione della guarnizione (superiore) della porta

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.

4.20.1 Smontaggio della guarnizione della porta

▶ Togliere la guarnizione della porta dal telaio interno.

4.20.2 Montaggio della guarnizione della porta

La guarnizione della porta deve essere tagliata alla lunghezza corretta prima del montaggio. È di 1750 mm per gli apparecchi di altezza 81 cm e di 1850 mm per gli apparecchi di altezza 86 cm.

1. Preparare la guarnizione della porta giusta.
2. Verificare che il profilo di tenuta sia montato nella posizione corretta.

1. Il punto bianco deve essere allineato con la striscia di tenuta.

La guarnizione non deve essere ondulata o tesa negli angoli. La guarnizione è tagliata diagonalmente alle estremità e si assottiglia nel fondo del cassetto davanti.

Posizionare l'estremità della guarnizione diritta davanti sotto la porta interna. La guarnizione deve poggiare il più possibile contro il lato del cassetto.

→ Guarnizione della porta montata correttamente:

4.21 Sostituzione di EmotionLight

EmotionLight è situata in alto nella parte anteriore dell'area esterna del serbatoio di risciacquo.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.
Il piano di lavoro è stato smontato (opzionale).
Il pannello laterale destro è stato rimosso (opzionale).→502

4.21.1 Smontaggio di EmotionLight

1. Sbloccare il fermo dalla parte posteriore (1).

1. Togliere il supporto tirandolo verso l'alto (2).
2. Staccare la spina dal connettore (nella parte inferiore destra davanti all'apparecchio).

1. Staccare il collegamento elettrico dal modulo di potenza.

1. Togliere EmotionLight dall'apparecchio.

4.21.2 Montaggio di EmotionLight

1. Inserire il supporto nel telaio del serbatoio di risciacquo (1).

1. Bloccare il fermo (2).

3.

ATTENZIONE! Montaggio errato! Danni al cavo nell'area della cerniera della porta. ► Montare il cavo nell'area della cerniera della porta (tra la cer- niera e il serbatoio di risciacquo) in modo che non possa esse- re danneggiato dalle parti in movimento.

Montare il cavo nella parte inferiore destra.

4.22 Sostituzione del modulo TimeLight

Il modulo TimeLight può essere sostituito solo come un'unità completa. Il modulo TimeLight è fissato sul retro dello zoccolo di base.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
Il listello dello zoccolo è stato rimosso.→509
Lo zoccolo di base è stato smontato e capovolto.→510

4.22.1 Rimozione del modulo TimeLight

1. Piegare leggermente gli elementi di blocco (1) verso l'esterno.

1. Estrarre il modulo di proiezione TimeLight dalla guida (2).

4.22.2 Montaggio del modulo TimeLight

1. Piegare nuovamente gli elementi di blocco verso l'interno (1).

1. Inserire il modulo di proiezione TimeLight all'interno della guida (2).
2. Allacciare il collegamento elettrico.

1.2.4 Simbolurile generale 728

Siguranța....729

1.2.4 Simbolurile generale

Tabel 3: Simbolurile generale

Siguranța
