SR85E802LE - Opvaskemaskine SIEMENS - Gratis brugsanvisning og manual

Produkttype	Indbygget opvaskemaskine
Mærke	Siemens
Model	SR85E802LE
Højde	86 cm (model 86 cm)
Strømforsyning	230 V, 50 Hz
Installationstype	Indbygget eller fuldt integreret
Antal kurve	2 kurve + Vario skuffe
Filtreringssystem	Grovfilter, mikrofilter
Spulearme	3 arme (øverste, nederste, hoved til kogeplade)
Indvendig belysning	EmotionLight
Visning af resterende tid	TimeLight
Specielle funktioner	Dampindsats, vippelig kopreol
Sikkerhedsinstruktioner	Afbryd apparatet 60 sekunder før reparation, brug beskyttelseshandsker
Reparerbarhed	Reservedele tilgængelige: arbejdsplade, kurv, arme, filtre, dør, hængsler osv.
Vedligeholdelse	Regelmæssig rengøring af filtre og spulearme

Ofte stillede spørgsmål - SR85E802LE SIEMENS

Hvordan afmonteres arbejdspladen?

For at afmontere arbejdspladen skal du skubbe de to låsespjæld op under arbejdspladen, løft forsigtigt fronten, skub den bagud og fjern den. Sørg for at apparatet er afbrudt før indgreb.

Hvordan udskiftes en spulearm?

For at fjerne en spulearm skal du løfte den for at afmontere den eller dreje den (afhængigt af model) og fjerne den. For at montere skal du indsætte den, indtil den klikker på plads. Kontrollér, at den roterer frit efter montering.

Hvordan rengøres filtrene?

Drej grovfilteret mod uret og fjern filtersystemet. Sænk mikrofilteret for at fjerne det. Rengør under rindende vand, og saml igen ved at justere pilene. Pas på, at ingen fremmedlegemer falder ned i sumpen.

Hvordan udskiftes strømkablet?

Afbryd apparatet og afbryd vandtilførslen. Flyt forsigtigt tilslutningskablet op og ned for at fjerne det fra stikket. Tilslut det nye kabel, indtil det klikker. Udfør en sikkerhedstest i henhold til VDE 0701 efter reparation.

Hvad gør jeg, hvis døren ikke lukker korrekt?

Kontrollér, at hængslerne er ordentligt fastgjort, og at dørfjedrene er korrekt installeret. Se afsnittet 'Fastgør dørfjedrene' og 'Skift hængsel' for justeringer. Sørg for, at ingen tætning er forskudt.

Hvordan installeres kopreolen?

Montér den vippede hyldefører på forsiden af kurven, og fastgør kopreolen. Til store glas skal du bruge reolclipsen. Reolen kan åbnes for at undgå vandophobning.

Hvordan udskiftes den nederste dørtætning?

Fjern holdeskiverne, løsn overløbskanalen, løft overløbsrenden, og fjern tætningen fra inderdøren. Ved montering indsættes tætningen med lukkeklappen i inderdøren og fastgøres med clips. Sørg for, at tætningen er korrekt placeret.

Hvordan justeres dørfjedrene?

Fjern kabelstyringsdækslet, åbn døren let, fastgør i sokkelhakket, luk døren forsigtigt, så kabel systemet automatisk fastgøres. Gentag på den anden side. Brug handsker for at undgå skader.

Hvordan afmonteres Vario-skuffen?

Bøj håndtagets ben indad, fjern håndtaget oppefra, skub sideplastindsatserne udad, fjern de klapbare stænger, og skub metalrammen frem og tilbage for at tage den ud. Montering sker i omvendt rækkefølge.

Hvordan udskiftes kontrolpanelet?

Afbryd apparatet og afmonter frontdøren. Afbryd de elektriske forbindelser og jordkablet, fjern de seks skruer, og fjern kontrolpanelet. Monter det nye panel ved at reversere trinene med 4x16 mm skruer. Pas på kablerne for ikke at beskadige dem.

BRUGSANVISNING SR85E802LE SIEMENS

1.2 Forklaring af symboler

1.2.1 Fareniveauer

1.2.2 Faresymboler

1.2.3 Advarslernes opbygning

1.2.4 Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Værktøjer og hjælpemidler

Reparation

4.1 Udskiftning af toplade

4.1.1 Fjernelse af topplade

4.1.2 Montering af toplade

4.2 Montering af kurvesystem

4.2.1 Montering af en opvasketabssliske til 86 cm modellen

4.2.2 Montering af kopholdecips 129

4.2.3 Montering af damperindsats 130

4.3 Udskiftning af varioDrawer 131

4.3.1 Fjernelse af varioDrawer 131

4.3.2 Montering af varioDrawer 132

4.4 Udskiftning af spulearme 133

4.4.1 Fjernelse af spulearm 133

4.4.2 Montering af spulearm 133

4.5 Udskiftning af filtre 134

4.5.1 Fjernelse af filter 134

4.5.2 Montering af filtre 134

4.6 Montering af bagepladesprøjtehoved 135

4.7 Udskiftning af strømkabel 136

4.7.1 Afbrydelse af strømkabel 136

4.7.2 Tilslutning af strømkabel 136

4.8 Udskiftning af sæbelåg 137

4.8.1 Fjernelse af sæbelåg 137

4.8.2 Isætning af fjeder 137

4.8.3 Montering af sæbelåg 137

4.9 Udskiftning af spildevandspumpens afdækning 138

4.9.1 Fjernelse af spildevandspumpens afdækning 138

4.9.2 Montering af spildevandspumpens afdækning 138

4.10 Udskiftning af sidepanel 139

4.10.1 Fjernelse af sidepanel 139

4.10.2 Montering af sidepanel 140

4.11 Udskiftning af yderdør 141

4.11.1 Fjernelse af yderdør 141

4.11.2 Montering af yderdør 141

4.12 Udskiftning af betjeningspanel 143

4.12.1 Fjernelse af betjeningspanel 143

4.12.2 Montering af betjeningspanel 143

4.13 Fastgørelse af dørfjedre 144

4.14 Udskiftning af fodspark.... 146

4.14.1 Fjemelse af fodspark 146

4.14.2 Montering af fodspark 146

4.15 Udskiftning af sokkelplade 147

4.15.1 Fjernelse af sokkelplade 147

4.15.2 Montering af sokkelplade 147

4.16 Udskiftning af overløbsledning 148

4.16.1 Fjernelse af overløbsrende.... 148

4.16.2 Montering af overløbsledning 149

4.17 Udskiftning af inderdør 151

4.17.2 Montering af inderdør 151

4.18 Udskiftning af hængsler.... 152

4.18.1 Fjemelse af hængsler 152

4.18.2 Montering af hængsler 152

4.19 Udskiftning af (nederste) dørpakning.... 155

4.19.1 Fjernelse af dørpakningen.... 155

4.19.2 Montering af dørpakningen 156

4.20 Udskiftning af (øverste) dørpakning.... 157

4.20.1 Fjernelse af dørpakning 157

4.20.2 Montering af dørpakning 157

Tip til reparation - Opvaskemaskine

4.21 Udskiftning af emotionLight 158

4.21.1 Fjernelse af emotionLight 158 4.21.2 Montering af emotionLight 158

4.22 Udskiftning af timeLight.... 161

4.22.1 Fjernelse af timeLight 161 4.22.2 Montering af timeLight.... 161

i Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
		Generel adverselsmeddelelse
		Fare for elektrisk spænding
		Eksplosionsfare
		Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en advarsel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
[Start] Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele!

• Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes.
• Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for tilskadekomst pga. skarpe kanter!

■ Brug beskyttelseshandsker.

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter

■ Brug sikkerhedssko. ■ Sørg for at sikre tunge komponenter mod at falde ned. ■ Stik kropsdele ind i bevægelige komponenter.

Fare for apparatets sikkerhed/funktion!

■ Brug kun originale reservedele. Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)! ■ Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Skruetrækker Torx T20 med borehul [00340764]	100 mm for skruer med sik-ringsstift
Skruetrækker Torx T15	Længde 80 mm
Kærvskruetrækker Blad 10 mm x 1,6 mm x 200 mm
Nåletænger [00340871]	Længde: 200 mm, lige

Reparation

4.1 Udskiftning af toplade

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Der er fri adgang til apparaterne.

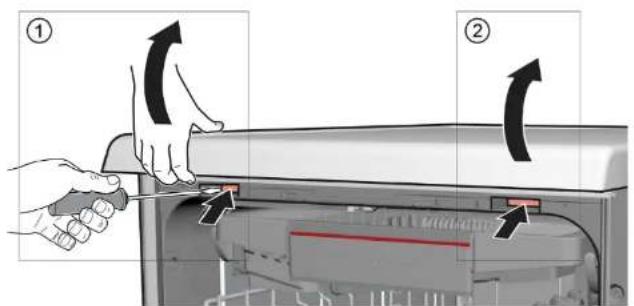

4.1.1 Fjernelse af topplade

1. Tryk begge låsegreb under topladen opad (1).
2. Løft topladen en smule fortil (2).

4.1.2 Montering af toplade

▶ Montér i omvendt rækkefølge.

Reparation

4.2 Montering af kurvesystem

Forindstilling:

4.2.1 Montering af en opvasketabssliske til 86 cm modellen

Nødvendig værktøj:

Opvasketabsvejledning [00614935]

Kopholdeclips [00618565]

1. Sæt opvasketabsslisken skråt i på forsiden af kurven.
2. Centrér og klik opvasketabsslisken på plads.

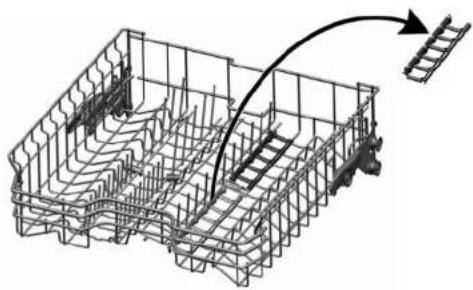

4.2.2 Montering af kopholdecips

Nødvendig værktøj:

Opvasketabsvejledning [00614935] Kopholdeclips [00618565]

Når der vaskes kopper, kan kopholdeclipsen klappes op. Den ekstra vinkel reducerer samlingen af vand på koppernes bund. I tilfælde af høje glas anbefaler vi at lade kopholdeclipsen være klappet ned. Hvis de øverste kurve har en valgfri plastikindsats, skal den først fjernes.

1. Fjern plastikindsatsen.

1. Klik kopholdecipsen på plads.

4.2.3 Montering af damperindsats Nødvendig værktøj:

Klem damperindsatsen fast med endestykkerne under kurvesystemet.

4.3 Udskiftning af varioDrawer

4.3.1 Fjernelse af varioDrawer

1. Bøj håndtagsflapperne indad.

1. Fjern håndtaget opad.
2. Tryk plastiksideindsatserne udad, og tryk dem opad ud af rammen.

1. Bøj forsigtigt føringstapperne udad.

1. Træk de nedfældbare holdere ud af tapperne.
2. Tryk metalrammen ud af holderne fortil.

1. Skub metalrammen bagud af føringen.

4.3.2 Montering af varioDrawer

- Montér i omvendt rækkefølge.

Reparation

4.4 Udskiftning af spulearme

4.4.1 Fjernelse af spulearm

1. Træk spulearmen op for at fjerne den.

1. Drej spulearmen (1), og fjern den (2).

▶ Sæt spulearmen i. Spulearmen klikker på plads.

Reparation

4.5 Udskiftning filtre

4.5.1 Fjernelse af filter

1. Drej grovfilteret mod uret (1), og fjern filtersystemet (2).

Kontrollér, at der ikke falder fremmedlegemer ned i bundkarret.

1. Træk mikrofilteret ned for at fjerne det.

1. Tryk låsehagerne sammen (1), og løft grovfilteret ud (2).

1. Saml filtersystemet igen. Sørg for, at låsehagerne på grovfilteret klikker på plads.
2. Sæt filtersystemet i apparatet, og drej grovfilteret med uret. Sørg for, at pilemærkerne passer.

Reparation

4.6 Montering af bagepladesprøjtehoved

1. Fjern den øverste kurv.
2. Sæt bagepladesprøjtehovedet i holderen (1), og drej det mod højre (2).

Bagepladesprøjtehovedet klikker på plads.

Reparation

4.7 Udskiftning af strømkabel

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Der er fri adgang til apparaterne.

4.7.1 Afbrydelse af strømkabel

Bevæg forsigtigt strømkablets stik op og ned, og træk det ud af stikdåsen.

4.7.2 Tilslutning af strømkabel

BEMÆRK!

Overophedning af nettilslutningen!

Brandfare

Sæt strømkablet fast i, indtil det klikker på plads.

Sæt strømkablets stik i stikdåsen, indtil stikket klikker hørbart på plads.

Reparation

4.8 Udskiftning af sæbelåg

Der kan bruges en lille skruetrækker som løfteværktøj.

Forberedelse:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Døren er åbnet. Sæbelåget er åbnet.

4.8.1 Fjernelse af sæbelåg

1. Glid sæbelåget 5 mm ind.
2. Løft sæbelåget forneden ud af føringsskinnerne, og tag sæbelåget foroven ud af føringsskinnerne.
3. Fjern fjederen.

4.8.2 Isætning af fjeder

1. Sæt den lange ende af fjederen i dispenserenhedens monteringshul (1).

1. Sæt den korte ende af fjederen i sæbelågets monteringshul (2).
2. Tryk låget ind i dispenserenheden (3).

4.8.3 Montering af sæbelåg

1. Sæt den ene side af sæbelåget 5 mm ind i føringsskinnerne, før den helt åbne position. Tryk den modsatte side ind i føringsskinnerne med forsigtig kraft.
2. Kontrollér sæbelågets funktion.

Reparation

4.9 Udskiftning af spildevandspumpens afdækning

Forindstilling:

√ Kurven er fjernet. Filtrene er fjernet. → 134

4.9.1 Fjernelse af spildevandspumpens afdækning

1. Tøm alt vand ud.

Brug en svamp, hvis det er nødvendigt.

1. Løsn pumpens afdækning ved hjælp af en ske, og tag fat i den ved tværstykket.

1. Løft pumpens afdækning indad i en vinkel, og fjern den.

4.9.2 Montering af spildevandspumpens afdækning

- Sæt pumpens afdækning i (1), og tryk den ned (2).

Pumpens afdækning klikker på plads.

Reparation

4.10 Udskiftning af sidepanel

Forberedelse:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Der er fri adgang til apparaterne. Fritstående apparater: Toppladen er fjernet.

4.10.1 Fjernelse af sidepanel

1. Vip sidepanelet en smule udad foroven (2).
2. Sænk sidepanelet, og træk det ud af bundkarret (3).

Reparation

4.10.2 Montering af sidepanel

1. Sæt sidepanelet ind i bundkarret (1).

4.11 Udskiftning af yderdør

Forberedelse:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen.

4.11.1 Fjernelse af yderdør

Fjern kun skruerne, der er beskrevet i de følgende trin.

1. Åbn døren.

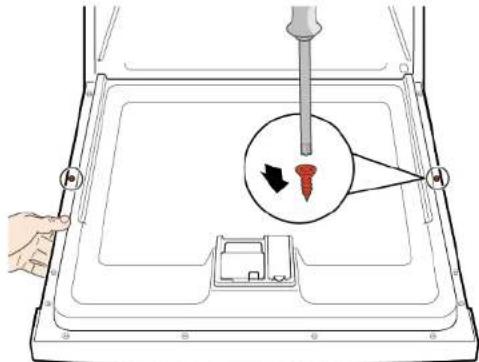

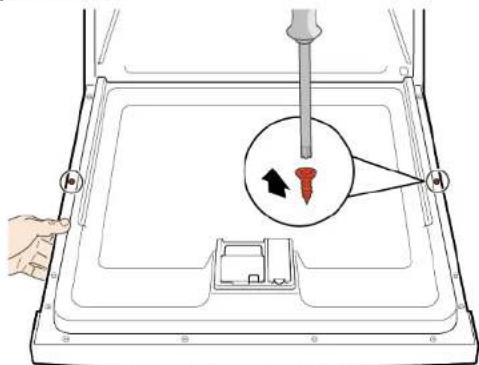

2. Fjern de fire skruer.

Hold døren fast ved at holde den på den ene side.

Fjern de to skruer.

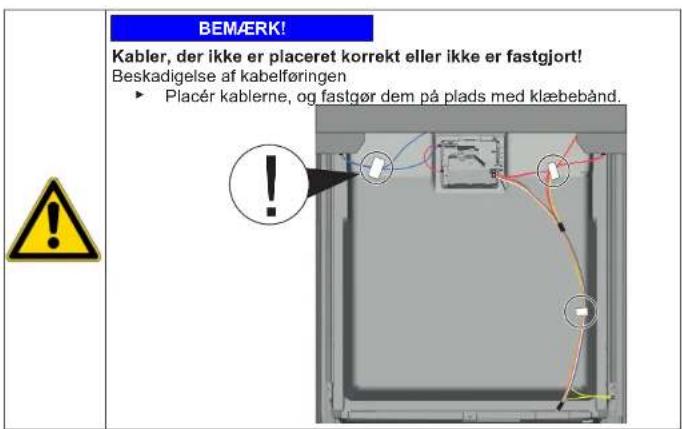

4.11.2 Montering af yderdør

Reparation

Forindstilling:

√ Isolerende fleece er placeret korrekt og fastgjort på indersiden af yderdøren. Hængsler er sat ind i yderdøren.

1. Luk inderdøren uden at lade den gå i indgreb.

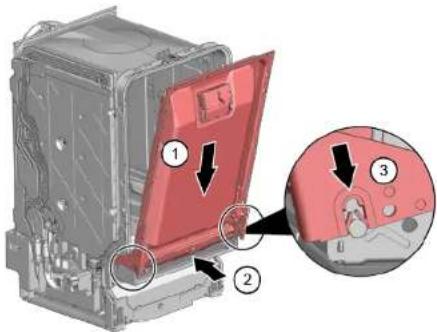

2. Skub yderdøren opad neden under betjeningspanelet (1).

1. Tryk yderdøren mod inderdøren, og hold den der (2).

4.

Hold døren fast ved at holde den på den ene side.

Åbn døren, og fastgør den med to skruer (4 x 11 mm metalskruer).

1. Fastgør yderdøren med fire skruer (4 x 11 mm metalskruer).

4.12 Udskiftning af betjeningspanel

Hvis et betjeningsmodul er defekt, skal hele betjeningspanelet udskiftes.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Yderdøren er fjernet. Yderdøren er fjernet (fuldintegreret/integreret).

4.12.1 Fjernelse af betjeningspanel

1. Afbryd de elektriske tilslutninger fra betjeningspanelet og sensoren til lavt afspændingsmiddelniveau (1, 2).

Montér i omvendt rækkefølge.

Reparation

4.13 Fastgørelse af dørfjedre

1. Tag kabelføringens afdækning ud.

1. Åbn døren en smule (1).
2. Fastgør noten i bundkarret (2).
3. Luk døren (3) langsomt.

Kabelsystemet sætter automatisk sig selv på dørhængslet.

Reparation

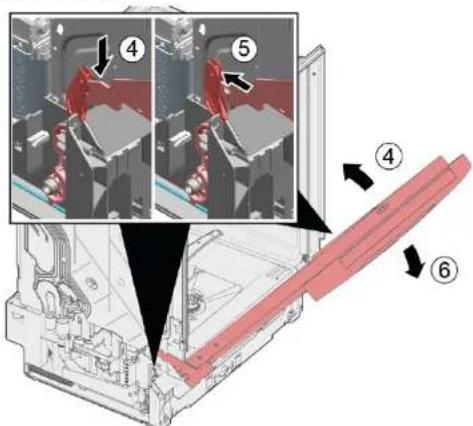

1. Luk døren en smule (4).
2. Bevæg noten bagud, og frigør dørhængslet (5).
3. Åbn døren (6).

1. Gentag proceduren igen på den anden side af apparatet.

Reparation

4.14 Udskiftning af fodspark

Fødderne er identiske og kan byttes om.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Yderdøren er fjernet. Yderdøren er fjernet (fuldintegreret/integreret).

4.14.1 Fjernelse af fodspark

1.

Forkert fjernelse. Hvis fodsparket løsnes i siden og fjernes, kan de to beslag knække af. Hvis kun et beslag er beskadiget, kan der skiftes side, eftersom beslagene er identiske. Det anbefales at sætte noget under apparatet ved fronten for at lette belastningen på fodsparket med fødderne.

1. Kom en skruetrækker ind i føringerne (1), og frigør hagen ved at trykke nedad.

1. Løft fodsparket af.
2. Fjern fødderne fremad (1).

4.14.2 Montering af fodspark

1. Sæt fødderne i.
2. Sæt fodsparket på foroven (1), og tryk det ned, indtil det klikke hørtbart på plads (2).

4.15 Udskiftning af sokkelplade

Sokkelpladen er placeret i det nederste område på fronten.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Møbelpanelet (valgfrit) er fjernet. Yderdøren er fjernet. √ Yderdøren er fjernet (fuldintegreret/integreret). Fodsparket er fjernet (valgfrit).→146

4.15.1 Fjernelse af sokkelplade

1. Fjern de to skruer (1).

1. Deaktivér läseelementerne (2).
2. Vip forsigtigt sokkelpladen fremad (1).

Afhængigt af modelserierne er stikket til emotionLight stadig fastgjort på soklen.

Lås stikket op på låsetappen, og træk det bagud (valgfrit) (2).

4.15.2 Montering af sokkelplade

- Montér sokkelpladen i omvendt rækkefølge.

Reparation

4.16 Udskiftning af overløbsledning

Overløbsledningen er placeret i det nederste område i fronten af apparatet.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Møbelpanelet er fjernet (valgfrit). Yderdøren er fjernet. Fodsparket er fjernet (valgfrit). →146 Sokkelpladen er fjernet. →147

4.16.1 Fjernelse af overløbsrende

Restvand

■ Når afløbsslangen er fjernet, kan der løbe restvand ud.

- Opsaml vandet, eller fjern det fra bundkarret med en sugesprøjte.

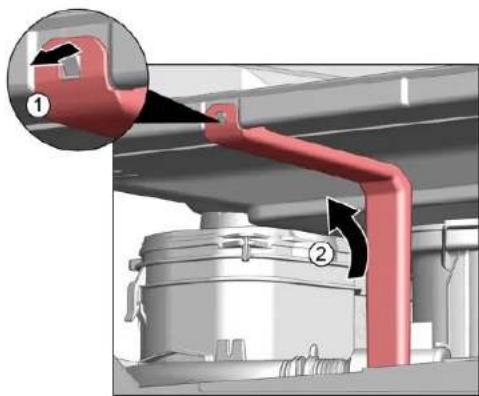

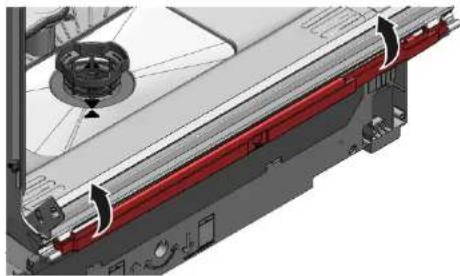

1. Løft låsemekanismen ud foroven (1, 2).

1. Frigør låseelementet foroven.

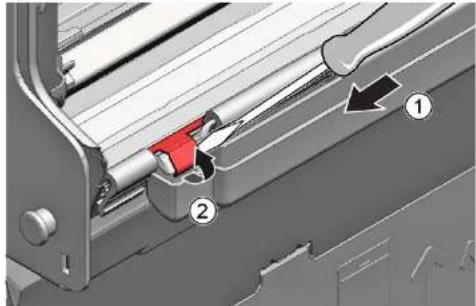

1. Sæt skruetrækkeren i under metalsikringen (1).
2. Frigør forsigtigt metalclipsen (2).

1. Løft overløbsledningen af.

4.16.2 Montering af overløbsledning

Vandskade pga. forkert montering af overløbsledningen! Sæt overløbsledningen korrekt i bundkarrets føring forneden. Klik overløbsledningen korrekt på plads foroven.

1. Placér overløbsledningen (1).
2. Bevæg overløbsledningen ind i pakningen (2).
3. Tryk overløbsledningen i pakningens føring (3).
4. Sæt overløbsledningen forsigtigt i (4).
5. Clips overløbsledningen i (5).

1. Kontrollér monteringen i venstre og højre side. 3. Kontrollér, at overløbsledningen sidder fast.

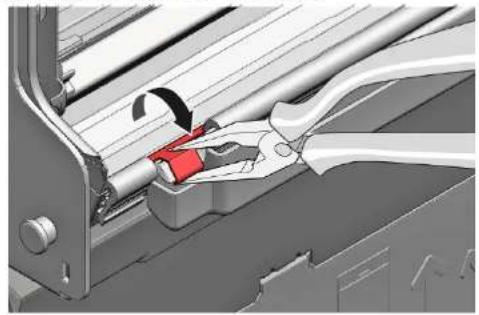

1. Clips metalclipsen i på venstre og højre side.

4.17 Udskiftning af inderdør

Preindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen.

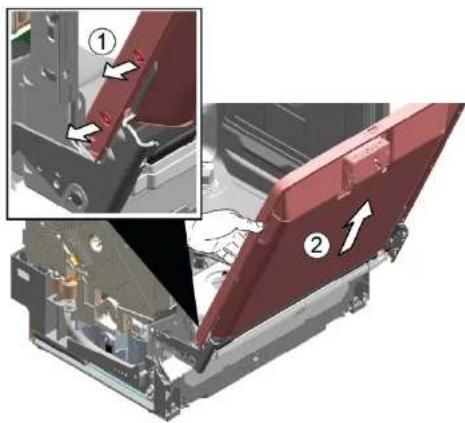

1. Fjern skruerne (1).
2. Fjern inderdøren opad (2).

1. Fastgør dørhængslet med skruer.
2. Placér inderdøren på dørhængslet.
3. Fastgør inderdøren med skruer.

4.17.2 Montering af inderdør

1. Klap dørpakningen til fronten.
2. Bevæg inderdøren bag dørpakningen.
3. Luk inderdøren.
4. Klap dørpakningen opad.

Sidedelene peger opad.

1. Bevæg dørhængslet opad.

Reparation

4.18 Udskiftning af hængsler

Preindstilling:

Apparatet er afbrudt fra strømforsyningen. Yderdøren er fjernet. Sokkelpladen er fjernet. Fodsparket er fjernet (valgfrit). Dørfjedrene er fjernet. Betjeningspanelet er fjernet. Kabelbundtholderen forneden til højre er fjernet. Overløbsledningen er frigjort.

4.18.1 Fjernelse af hængsler

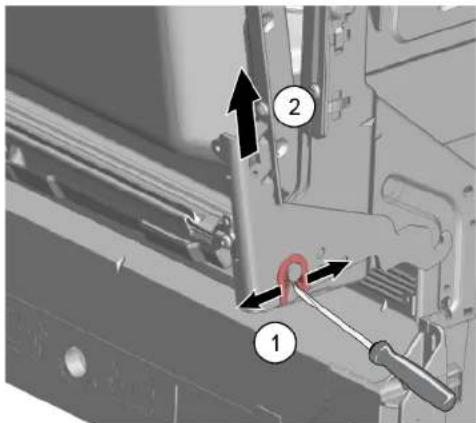

1. Frigør låsetapperne med en skruetrækker (1), og træk døren opad sammen med hængslerne (2).

1. Frigør jordforbindelsen på dørhængslet.

Den nederste dørpakning fjernes på samme tid.

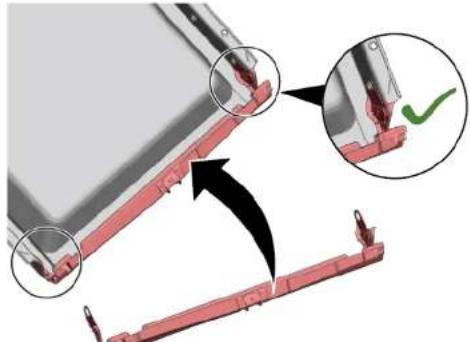

1. På den afmonterede dør skal der fjernes to skruer fra hvert hængsel for at tage dem af.

4.18.2 Montering af hængsler

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Elektriske dele skal repareres af kvalificerede elektrikere. Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Reparation

1. Skub dørpakningen på underkanten af inderdøren.

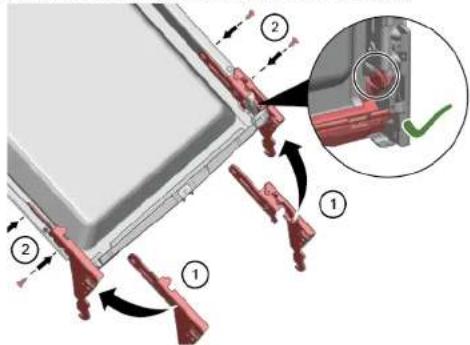

1. Sæt hængslerne på i hver side (1). Fastgør hængslet og dørpakningens plastikholder på inderdøren (2) ved hjælp af to skruer til hver.

1. Hægt hængslerne i sammen med inderdøren (1).

1. Placér forsigtigt den nederste dørpakning over beholderens overløbsrender (2), og kontrollér at de er placeret korrekt.
2. Hægt hængslerne i (3).

6.

En manglende jordforbindelse kan medføre spændingspotentiale på døren.

Reparation

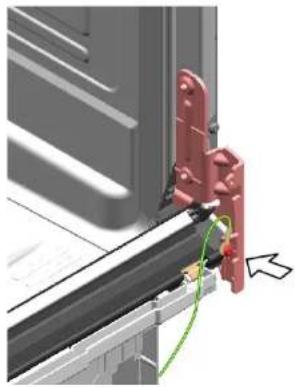

Etablér jordforbindelse.

4.19 Udskiftning af (nederste) dørpakning

Preindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Yderdøren er fjernet. Sokkelpladen er fjernet.→147 Fodsparket er fjernet (valgfrit).→146 Dørfjedrene er fjernet. Betjeningspanelet er fjernet. Kabelbundtholderen forneden til højre er fjernet.

4.19.1 Fjernelse af dørpakningen

1. Fjern de to holdeclips på den nederste dørpakning (1, 2).

1. Frigør overløbsrenden.

1. Løft overløbsrenden af.

1. Fjern den nederste dørpakning fra inderdøren.

4.19.2 Montering af dørpakningen

1. Montér pakningshætterne i venstre og højre side på pakningsskinnen med dørpakningen.

1. Sæt dørpakningen med pakningslasken i inderdøren.
2. Fastgør dørpakningen med to holdeclips.

→ "Montering af hængsler", 152

Reparation

4.20 Udskiftning af (øverste) dørpakning

Preindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen.

4.20.1 Fjernelse af dørpakning

Fjern dørpakningen fra inderrammen.

4.20.2 Montering af dørpakning

Dørpakningen skal skæres til den korrekte længde før montering. Den er 1750 mm for apparater med en højde på 81 cm og 1850 mm for apparater med en højde på 86 cm.

1. Klargør en passende dørpakning.
2. Sørg for korrekt monteringsposition for pakningsprofilen.

1. Den hvide prik skal være på niveau med pakningens kontaktfladeliste.

Pakningen må ikke være bølget eller strakt i hjørnerne. Pakningen skæres over på skrå for enderne og spidser til væk ind i bunden af beholderen i fronten.

Pakningens endeposition skal være lige i forhold til fronten under inderdøren. Pakningen bør så vidt muligt ligge mod beholderens side.

Korrekt monteret dørpakning:

4.21 Udskiftning af emotionLight

emotionLight befinder sig foroven i skylletankens udvendige frontområde.

Forberedelse:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Der er fri adgang til apparaterne. Toppladen er fjernet (valgfrit). Sidepanelet på højre side er fjernet (valgfrit). → 139

4.21.1 Fjernelse af emotionLight

1. Frigør låsekrogen på bagsiden (1).

1. Fjern holderen opad (2).
2. Træk stikket ud af konnektoren (forneden til højre i fronten af apparatet).
3. Fjern den elektriske tilslutning fra strømmodulet.

Beskadigelse af kablet i området omkring dørhængslet.

Montér kablet i området omkring dørhængslet (mellem pladehængslet og skylletanken) på en sådan måde, at det ikke kan blive beskadiget af bevægelige dele.

Montér kablet i højre side forneden.

4.22 Udskiftning af timeLight

Udskift kun timeLight som en komplet del. timeLight-modulet er fastgjort på bagsiden af sokkelpladen.

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Fodsparket er fjernet.→146 Sokkelpladen er fjernet og vendt.→147

4.22.1 Fjernelse af timeLight

1. Bøj låseelementerne (1) en smule udad.

1. Træk timeLight-modulet opad ud af foringen (2).

4.22.2 Montering af timeLight

1. Bøj låseelementerne (1) tilbage igen.

OBS!

Brug en svamp om nødvendigt.

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vandforsyningen.

1. Åbn døren.
2. Fjern fire skruer.

1. Tryk den ydre dør mod den indre dør og hold (2).

4.

Sikr døren ved at holde den fast på den ene side.

1. Sikr den ydre dør med fire skruer (4 x 11 mm metalskruer).

Hvis en betjeningsmodul er defekt, skal hele betjeningspanelet udskiftes.

Forudsætning:

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vandforsyningen. Den ydre dør er afmonteret. Den ydre dør er afmonteret (helt integreret/integreret).

4.12.1 Afmontering af betjeningspanel

1. Kobl de elektriske tilslutninger fra betjeningspanelet og den nederste føler for afspændingsmiddel (1, 2).

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vandforsyningen. Den ydre dør er afmonteret. Den ydre dør er afmonteret (helt integreret/integreret).

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vandforsyningen. Møbelfronten er fjernet (alternativ). Den ydre dør er afmonteret. √ Fodpanelet er afmonteret (alternativ).→629 Sokkelpladen er afmonteret.→630

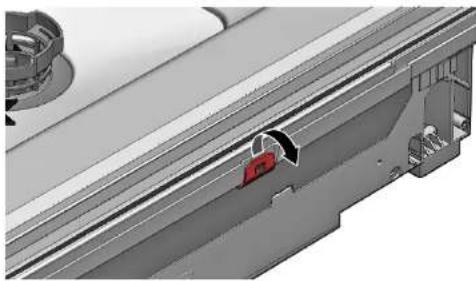

1. Løsne låseelementet øverst.

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen.

1. Sikre dørhengselen med skruer.
2. Plasser den indre døren på dørhengselen.
3. Sikre den indre døren med skruer.

1. Brett dørpakningen til forsiden.
2. Beveg den indre døren bak dørpakningen.
3. Lukk den indre døren.
4. Brett dørpakningen opp. Sidedelene vender opp.
5. Beveg dørhengselen oppover.

Reparasjon

Den nedre dørpakningen fjernes samtidig.

1. Hekt hengslene sammen med den indre døren (1).

En manglende jordkobling kan føre til nettpotensial på døren.

Reparasjon

Opprett jordkobling.

1. Monter to holdeklips på den nedre dørpakningen.

Reparasjon

1. Fjern de to holdeklipsene på den nedre dørpakningen (1, 2).

1. Fjern dørpakningen fra den indre døren.

1. Sett inn dørpakningen med låseklaffen i den indre døren.
2. Sikre dørpakningen med to holdeklips.

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen.

1. Det hvite punktet må være på nivå med tetningslisten.

Korrekt montert dørpakning:
