Reparatur Hinweise - Geschirrspüler

Zu diesem Dokument 365

1.1 Wichtige Hinweise: 365
1.1.1 Zweck 365

1.2 Zeichenerklärung.... 365

1.2.1 Gefahrenstufen 365

1.2.2 Gefahrensymbole 365

1.2.3 Struktur der Warnhinweise 366

1.2.4 Allgemeine Symbole 366

Sicherheit.... 367

2.1 Allgemeine Sicherheitshinweise 367

2.1.1 Alle Hausgeräte 367

Werkzeuge und Hilfsmittel.... 368

Instandsetzen 369

4.1 Arbeitsplatte tauschen 369

4.1.1 Arbeitsplatte demontieren.... 369

4.1.2 Arbeitsplatte montieren.... 369

4.2 Korbsystem montieren 370

4.2.1 Tabrutsche für 86 cm Modelle montieren....370

4.2.2 Tassenauflagebügel montieren 370

4.2.3 Dampfgareinsatz montieren.... 371

4.3 VarioSchublade tauschen 372

4.3.1 VarioSchublade demontieren.... 372

4.3.2 VarioSchublade montieren.... 373

4.4 Austauschen der Sprüharme.... 374

4.4.1 Ausbauen des Sprüharms 374

4.4.2 Einbauen des Sprüharms 374

4.5 Austauschen der Siebe....375

4.5.1 Ausbauen der Siebe 375

4.5.2 Einbauen der Siebe 375

4.6 Einbauen des Backblechsprühkopfs 370

4.7 Austauschen des Netzkabels 377

4.7.1 Anschlusskabel abstecken.... 377

4.7.2 Anschlusskabel anstecken 377

4.8 Reinigerdeckel tauschen.... 378

4.8.1 Reinigerdeckel demontieren.... 378

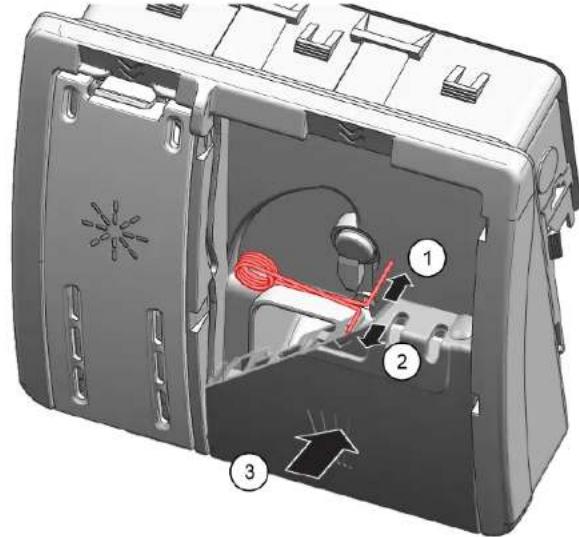

4.8.2 Feder einsetzen 378

4.8.3 Reinigerdeckel montieren 378

4.9 Austauschen der Abwasserpumpenabdeckung.... 379

4.9.1 Ausbauen der Abwasserpumpenabdeckung 379

4.9.2 Einbauen der Abwasserpumpenabdeckung 379

4.10 Seitenwand tauschen 380

4.10.1 Seitenwand demontieren 380

4.10.2 Seitenwand montieren 381

4.11 Außentür tauschen.... 382

4.11.1 Außentür demontieren 382

4.11.2 Außentür montieren.... 382

4.12 Bedienblende tauschen 384

4.12.1 Bedienblende demontieren 384

4.12.2 Bedienblende montiern 384

4.13 Montieren der Türfedern.... 385

4.14 Sockelblende tauschen 387

4.14.1 Sockelblende demontieren....387

4.14.2 Sockelblende montieren 387

4.15 Sockelblech tauschen 388

4.15.1 Sockelblech demontieren.... 388

4.15.2 Sockelblech montieren.... 388

4.16 Austauschen des Überlaufkanals 389

4.16.1 Überlaufkanal entfernen 389

4.16.2 Einbauen des Überlaufkanals 390

4.17 Austauschen der Innentür....392

4.17.1 Ausbauen der Innentür 392

4.17.2 Einbauen der Innentür 392

4.18 Scharnier tauschen 393

4.18.1 Scharnier demontieren.... 393

4.18.2 Schamier montieren 393

4.19 Türdichtung (unten) tauschen 396

4.19.1 Türdichtung demontieren 396

4.19.2 Türdichtung montieren 397

4.20 Türdichtung (oben) tauschen 398

4.20.1 Ausbauen der Türdichtung 398

4.20.2 Einbauen der Türdichtung.... 398

Reparatur Hinweise - Geschirrspüler

4.21 EmotionLight tauschen 399

4.21.1 EmotionLight demontieren.... 399
4.21.2 EmotionLight montieren.... 399

4.22 TimeLight tauschen 402

4.22.1 TimeLight demontieren.... 402
4.22.2 TimeLight montieren 402

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.

In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
		Allgemeiner Warnhinweis
		Gefahr durch elektrische Spannung
		Gefahr durch Explosion
		Gefahr von Schnittverletzungen
		Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
		Gefahr durch heiße Oberflächen
		Gefahr durch starkes Magnetfeld
		Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

▶ Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
	Kennzeichnung eines einfachen (nur Text) Tipps

Allg. Symbol Bedeutung
		Kennzeichnung eines Links zu einer Videoanleitung
[SDYH]		Kennzeichnung erforderlicher Werkzeuge
[TDBS]		Kennzeichnung erforderlicher Voraussetzungen
[KSWG]		Kennzeichnung einer Bedingung (Wenn ..., dann ...)
[DTWX]		Kennzeichnung eines Ergebnisses
[Start]	Kennzeichnung einer Taste oder Schaltfläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

■ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen.
- Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länder-spezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

■ Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile

■ Schutzhandschuhe tragen.
■ Schwere Bauteile gegen Herabfallen sichern.
■ Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

■ Ausschließlich Originalersatzteile verwenden.

Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!

■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Schraubendreher Torx T20 mit Boh-rung[00340764]	100 mm, für Schrauben mit Sicherheitsstift
Isolierter Schrau-bendreher Torx T15 mit Bohrung[15000626]	Klingenlänge 125 mm, für Schrauben mit Sicherheitsstift
Schlitzschrauben-dreher	Klinge 10 mm x 1,6 mm x 200 mm
Flachrundzange[00340871]	Länge 200 mm, gerade

Instandsetzen

4.1 Arbeitsplatte tauschen

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist frei zugänglich.

4.1.1 Arbeitsplatte demontieren

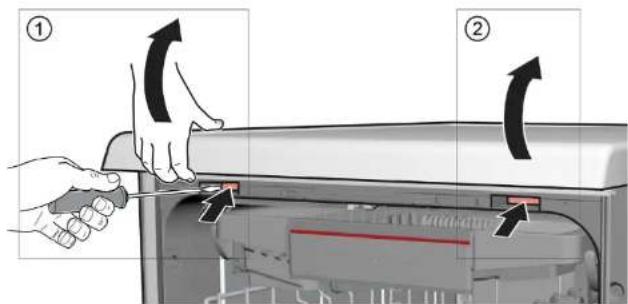

1. 1. Beide Rasthebel unter der Arbeitsplatte nach oben drücken (1).
2. Die Arbeitsplatte vom leicht anheben (2).

1. 1. Die Arbeitsplatte nach hinten drücken (3).
2. Die Arbeitsplatte nach hinten wegdrücken (4).

1. Die Arbeitsplatte abnehmen.

4.1.2 Arbeitsplatte montieren

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.2 Korbsystem montieren

Voraussetzung:

Der relevante Korb ist aus dem Gerät entnommen.

4.2.1 Tabrutsche für 86 cm Modelle montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935]

Tassenauflagebügel [00618565]

1. Die Tabrutsche an der Korbvorderseite schräg einsetzen.

2. Tabrutsche zentrieren und einrasten.

4.2.2 Tassenauflagebügel montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935]
Tassenauflagebügel [00618565]

Beim Spülen von Tassen kann der Tassenauflage-Clip aufgeklappt werden. Die zusätzliche Schräglage vermindert die Ansammlung von Wasser auf der Tassenunterseite. Bei hohen Gläsern wird empfohlen, den Tassenauflage-Clip flach umzuklappen. Bei Oberkörben mit optionalen Kunststoffteilen, müssen diese vorweg entfernt werden.

1. Kunststoffteile entfernen.

1. Tassenauflage-Clip einrasten.

1. Tassenauflage-Clip aufklappen.

2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Seite 370 von 965

Instandsetzen

1. Spülgut einräumen.

4.2.3 Dampfgareinsatz montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935]
Tassenauflagebügel [00618565]

Dampfgareinsatz mit den Endstücken unter das Korbsystem klemmen.

4.3 VarioSchublade tauschen

4.3.1 VarioSchublade demontieren

1. Laschen des Griffs nach innen biegen.

1. Griff nach oben abziehen.

2. Seitliche Kunststoffeinlagen nach außen drücken und nach oben aus dem Rahmen drücken.

1. Führungslaschen vorsichtig nach außen biegen.

1. Klappstacheln aus den Laschen ziehen.

2. Metallrahmen vorne aus den Halterungen drücken.

1. Metallrahmen nach hinten aus der Führung schieben.

4.3.2 VarioSchublade montieren

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen der Sprüharme

4.4.1 Ausbauen des Sprüharms

1. Den Sprüharm zum Entfernen nach oben abziehen.

1. Den Sprüharm (1) drehen und entfernen (2).

4.4.2 Einbauen des Sprüharms

- Den Sprüharm einsetzen. - Der Sprüharm rastet hörbar ein.

Instandsetzen

4.5 Austauschen der Siebe

4.5.1 Ausbauen der Siebe

1. Das Grobsieb gegen den Uhrzeigersinn drehen (1) und das Siebsystem herausnehmen (2).

Darauf achten, dass keine Fremdkörper in den Pumpentopf fallen.

1. Das Mikrosieb nach unten abziehen.

1. Die Rastnasen zusammendrücken (1) und das Grobsieb herausheben (2).

4.5.2 Einbauen der Siebe

1. Das Siebsystem wieder zusammenbauen. Darauf achten, dass die Rastnasen am Grobsieb eingerastet sind.

2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Seite 375 von 965

1. Das Siebsystem in das Gerät einsetzen und das Grobsieb im Uhrzeigersinn drehen. Darauf achten, dass sich die Pfeilmarkierungen gegenüberstehen.

Instandsetzen

4.6 Einbauen des Backblechsprühkopfs

1. Den oberen Geschirrkorb entnehmen.
2. Den Backblechsprühkopf in die Halterung (1) einsetzen und nach rechts drehen (2).

Der Backblechsprühkopf rastet hörbar ein.

Instandsetzen

4.7 Austauschen des Netzkabels

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Das Gerät ist frei zugänglich.

4.7.1 Anschlusskabel abstecken

- Stecker der Anschlusskabel vorsichtig auf und ab bewegen und aus der Netzanschlussbuchse ziehen.

4.7.2 Anschlusskabel anstecken

ACHTUNG

Überhitzung des Netzkabels!

Brandgefahr

Netzkabel fest einstecken bis es klickt.

Stecker der Anschlusskabel in die Netzanschlussbuchse stecken, bis der Stecker hörbar einrastet.

Instandsetzen

4.8 Reinigerdeckel tauschen

Als Hebelwerkzeug kann ein schmaler Schraubenzieher dienen.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Die Tür ist geöffnet.
Der Reinigerdeckel ist geöffnet.

4.8.1 Reinigerdeckel demontieren

1. Reinigerdeckel 5 mm zuschieben.
2. Reinigerdeckel an unterer Seite aus Führungsschienen hebeln und Reinigerdeckel an oberer Seite aus Führungsschienen nehmen.
3. Feder entnehmen.

4.8.2 Feder einsetzen

1. Feder mit langem Ende in das Befestigungsloch der Zugabevorrichtung stecken (1).

1. Feder mit kurzem Ende in das Befestigungsloch des Reinigerdeckels stecken (2).
2. Deckel in die Zugabevorrichtung drücken (3).

4.8.3 Reinigerdeckel montieren

1. Reinigerdeckel 5 mm vor der ganz geöffneten Position auf einer Seite in Führungsschienen stecken. Gegenüberliegende Seite mit leichtem Kraftaufwand in Führungsschienen drücken.

2. Funktion des Reinigerdeckel prüfen.

Instandsetzen

4.9 Austauschen der Abwasserpumpenabdeckung

Voraussetzung:

Der Geschirrkorb ist entfernt.
√ Die Siebe sind entfernt.→ Seite 375

4.9.1 Ausbauen der Abwasserpumpenabdeckung

1. Gegebenenfalls Wasser ausschöpfen.

Gegebenenfalls einen Schwamm verwenden.

1. Die Pumpenabdeckung mit Hilfe eines Löffels aushebeln und am Steg fassen.

1. Die Pumpenabdeckung schräg nach innen anheben und entnehmen.

4.9.2 Einbauen der Abwasserpumpenabdeckung

Die Pumpenabdeckung einsetzen (1) und nach unten drücken (2).

Die Pumpenabdeckung rastet hörbar ein.

Instandsetzen

4.10 Seitenwand tauschen

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Das Gerät ist frei zugänglich.
√ Bei Standgerät: Arbeitsplatte ist demontiert.

4.10.1 Seitenwand demontieren

1. Schrauben der Seitenwand entfernen (1).

Abb. 1: Vollintegriert

1. Seitenwand oben leicht nach außen kippen (2).
2. Seitenwand absenken und aus der Bodenwanne aushängen (3).

Instandsetzen

4.10.2 Seitenwand montieren

1. Seitenwand in die Bodenwanne einhängen (1).

Abb. 2: Vollintegriert

1. Seitenwand an das Gerät drücken (2).
2. Seitenwand mit Schrauben befestigen (3).

Instandsetzen

4.11 Außentür tauschen

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.

4.11.1 Außentür demontieren

Schrauben entfernen, wie in den folgenden Schritten beschrieben.

1. Tür öffnen.
2. Vier Schrauben entfernen.

Tür an der Seite mit einer Hand sichern.

Zwei Schrauben entfernen.

4.11.2 Außentür montieren

Instandsetzen

Voraussetzung:

Dämmvlies ist korrekt in der Innenseite der Außentür positioniert und fixiert.
√ Scharniere sind in die Außentüre eingehängt.

1. Innentür ohne einzuschnappen schließen.

2. Außentür nach oben unter die Bedienblende schieben (1).

1. Außentür an Innentür drücken und festhalten (2).

4.

Tür an der Seite mit einer Hand sichern.

Tür öffnen und mit zwei Schrauben (4 x 11 mm Metallschrauben) sichern.

1. Außentür mit vier Schrauben (4 x 11 mm Metallschrauben) sichern.

4.12 Bedienblende tauschen

Im Falle eines defekten Bedienmoduls muss die gesamte Bedienblende ausgetauscht werden.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Außentür ist abgebaut.
Außentür tauschen (voll-/integriert)

4.12.1 Bedienblende demontieren

1. Elektrische Anschlüsse an Bedienblende und Klarspülermangelsensor abziehen (1, 2).

1. Masseleitung abziehen (3) (optional).
2. Gerätetür öffnen.

3. Bedienblende gegen Herabfallen sichern (festhalten).

4. Sechs Schrauben entfernen.

1. Bedienblende abnehmen.

4.12.2 Bedienblende montiern

Schrauben 4 x 16 mm verwenden.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.13 Montieren der Türfedern

1. Die Seilführungsabdeckung nach außen abnehmen.

1. 1. Die Tür leicht öffnen (1).

2. Den Seilsystemhalter in der Bodenwannenkerbe fixieren (2).

3. Die Tür langsam schließen (3).

Das Seilsystem wird automatisch in das Türscharnier eingehängt.

Instandsetzen

1. 1. Die Tür leicht schließen (4).

2. Die Kerbe nach hinten bewegen und das Türscharnier lösen (5).

3. Die Tür öffnen (6).

1. Den Vorgang auf der anderen Geräteseite wiederholen.

Instandsetzen

4.14 Sockelblende tauschen

Die Füße sind identisch und können untereinander getauscht werden.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Außentür ist abgebaut.
Außentür tauschen (voll-/integriert)

4.14.1 Sockelblende demontieren

1.

Falsche Demontage. Wird die Sockelblende seitlich gelockert und abgenommen, kann es vorkommen, dass die beiden Halterungen ausbrechen. Wird nur ein Halter beschädigt kann die Seite gewechselt werden, da beide Halterungen gleich sind. Es ist ratsam, dem Gerät seitlich vorne etwas unterzulegen, um die Sockelblende mit den Füßen zu entlasten.

1. Mit Schraubendreher in die Führungen (1) eingreifen und Verrastung nach unten lösen.

1. Blende nach oben abnehmen.

2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Seite 387 von 965

1. Füße nach vorne abnehmen (1).

1. Füße einsetzen.
2. Sockelblende oben anlegen (1) und nach unten drücken, bis sie hörbar einrastet (2).

Das Sockelblech befindet sich im unteren Bereich an der Vorderseite.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Die Möbelfront (optional) ist demontiert.
Außentür ist abgebaut.
Außentür tauschen (voll-/integriert)
Sockelblende ist demontiert (optional).→ Seite 387

4.15.1 Sockelblech demontieren

1. Zwei Schrauben (1) entfernen.

1. Rastelemente ausrasten (2).

2. Sockelblech vorsichtig nach vorne kippen (1).

Je nach Modelreihe ist die Steckverbindung zum EmotionLight noch am Sockel befestigt.

Stecker an der Rastnase entriegeln und nach hinten abziehen (optional) (2).

4.15.2 Sockelblech montieren

- Sockelblech in umgekehrter Reihenfolge montieren.

Instandsetzen

4.16 Austauschen des Überlaufkanals

Der Überlaufkanal befindet sich im unteren Bereich der Gerätevorderseite.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Die Möbelfront ist demontiert (optional).
√ Die Außentür ist entfernt.
√ Die Sockelblende ist entfernt (optional).→ Seite 387
Das Sockelblech ist entfernt.→ Seite 388

4.16.1 Überlaufkanal entfernen

Restwasser

■ Beim Abnehmen des Ablaufschlauchs kann Restwasser auslaufen.
- Das Wasser auffangen oder mit der Saugspritze aus der Bodenwanne entfernen.

1. Die obere Verrastung aushebeln (1, 2).

1. Das obere Rastelement lösen.

1. 1. Unter der Metallklammer einen Schraubendreher einschieben (1).

2. Den Metallclip vorsichtig lösen (2).

1. Den Überlaufkanal abheben.

4.16.2 Einbauen des Überlaufkanals

Wasserschäden durch fehlerhafte Montage des Überlaufkanals! Den Überlaufkanal unten ordnungsgemäß in die Führung der Bodenwanne einsetzen. Den Überlaufkanal oben ordnungsgemäß einrasten.

1. 1. Den Überlaufkanal platzieren (1).

2. Den Überlaufkanal in die Dichtung einsetzen (2).

3. Den Überlaufkanal in die Dichtungsführung eindrücken (3).
4. Den Überlaufkanal bündig einsetzen (4).
5. Den Überlaufkanal befestigen (5).

1. Die Montage rechts und links überprüfen. 3. Den festen Sitz überprüfen.

1. Die Metallklammer links und rechts befestigen.

4.17 Austauschen der Innentür

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.

4.17.1 Ausbauen der Innentür

▶ 1. Die Schrauben entfernen (1).
2. Die Innentür nach oben entfernen (2).

1. Das Türscharnier mit Schrauben befestigen.
2. Die Innentür am Türscharnier platzieren.
3. Die Innentür mit Schrauben befestigen.

4.17.2 Einbauen der Innentür

1. Die Türdichtung nach vorn klappen.
2. Die Innentür hinter die Türdichtung schieben.
3. Die Innentür schließen.
4. Die Türdichtung nach oben schlagen. Die Seitenteile zeigen nach oben.
5. Das Türscharnier nach oben schieben.

Instandsetzen

4.18 Scharnier tauschen

Voraussetzung:

Gerät ist spannungsfrei.
Außentür ist demontiert.
Sockelblech ist demontiert.
√ Sockelblende ist demontiert (optional).
√ Türfedern sind demontiert.
Bedienblende ist demontiert.
Kabelbaumhalterung im rechten unteren Bereich ist demontiert.
Überlaufrinne ist gelöst.

4.18.1 Scharnier demontieren

1. Die Rastnasen mit einem Schraubendreher lösen (1) und die Tür zusammen mit den Scharnieren nach oben herausziehen (2).

1. Den Erdanschluss am Türscharnier lösen.

Die untere Türdichtung wird gleichzeitig mit abgezogen.

1. An der ausgebauten Tür je zwei Schrauben pro Scharnier entfernen und dieses abnehmen.

4.18.2 Scharnier montieren

Instandsetzen

1. Die Türdichtung auf die Unterkante der Innentür schieben.

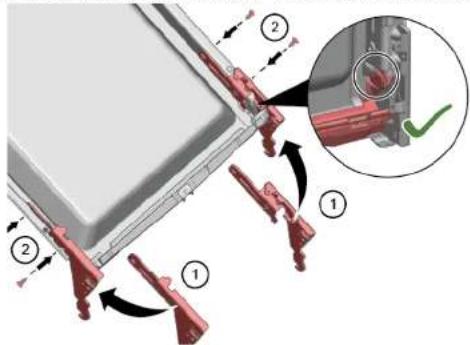

1. Die Scharniere an beiden Seiten anbringen (1). Mit je zwei Schrauben das Scharnier und die Kunststoffhalterung der Türdichtung an der Innentür befestigen (2).

1. Die Scharniere zusammen mit der Innentür einhängen (1).

1. Die untere Türdichtung vorsichtig über die Überlaufrinnen des Behälters stülpen (2) und auf guten Sitz prüfen.

2. Die Scharniere einhängen (3).

6.

Ein fehlender Erdanschluss kann dazu führen, dass an der Tür Netzpotential anliegt.

Instandsetzen

Den Erdanschluss herstellen.

1. Die beiden Halteklammern an der unteren Türdichtung montieren.

Instandsetzen

4.19 Türdichtung (unten) tauschen

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Die Außentür ist entfernt.
Das Sockelblech ist entfernt.→ Seite 388
√ Die Sockelblende ist entfernt (optional). → Seite 387
√ Die Türfedern sind demontiert.
√ Die Bedienblende ist entfernt.
√ Die Kabelbaumhalterung im rechten unteren Bereich ist entfernt.

4.19.1 Türdichtung demontieren

1. Zwei Halteklammern an der unteren Türdichtung entfernen (1, 2).

1. Überlaufkanal aushängen.

1. Überlaufrinne nach oben hin abnehmen.

1. Untere Türdichtung von Innentür abnehmen.

4.19.2 Türdichtung montieren

1. Dichtkappen links und rechts auf Dichtschiene mit Türdichtung aufstecken.

1. Türdichtung mit Dichtklappen in Innentür stecken.
2. Türdichtung mit zwei Halteklammern fixieren.

→ "Scharnier montieren", Seite 393

Instandsetzen

4.20 Türdichtung (oben) tauschen

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.

4.20.1 Ausbauen der Türdichtung

Die Türdichtung vom Innenrahmen abziehen.

4.20.2 Einbauen der Türdichtung

Die Türdichtung muss vor dem Einbau auf die korrekte Länge zugeschnitten werden. Diese beträgt 1750 mm für 81 cm hohe Geräte und 1850 mm für 86 cm hohe Geräte.

1. Eine passende Türdichtung vorbereiten.
2. Auf die ordnungsgemäße Einbaulage des Dichtungsprofils achten.

1. Der weiße Punkt muss sich auf der Höhe der Dichtbettleiste befinden.

Die Dichtung darf im Eckbereich weder wellig noch gespannt sein. Die Dichtung ist an den Enden abgeschragt und läuft nach vom im Behälterboden aus.

Das Dichtungsende gerade nach vorne unter der Innentür positionieren. Die Dichtung sollte so weit wie möglich an der Behälterseite anliegen.

Ordnungsgemäß montierte Türdichtung:

Das EmotionLight befindet sich im oberen vorderen Außenbereich des Spülbehälters.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Das Gerät ist frei zugänglich.
√ Die Arbeitsplatte ist demontiert (optional).
√ Die rechte Seitenwand ist demontiert (optional).→ Seite 380

4.21.1 EmotionLight demontieren

1. Rastnase hinten ausrasten (1).

1. Fassung nach oben entnehmen (2).
2. Stecker aus Kupplung ziehen (Gerät vorne unten rechts).

2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Seite 399 von 965

1. Elektrische Verbindung am Leistungsmodul lösen.

1. EmotionLight aus dem Gerät nehmen.

4.21.2 EmotionLight montieren

1. Fassung in Spülbehälterrahmen einsetzen (1).

1. Rastnase einrasten (2).

3.

ACHTUNG

Unsachgemäße Installation!

Beschädigung der Leitung im Bereich des Türscharniers.

Leitung im Bereich des Türscharriers so verlegen (zwischen Schamierplatte und Spülbehälter), dass sie nicht durch bewegliche Teile beschädigt werden kann.

Leitung an der rechten Unterseite verlegen.

Das TimeLight nur als Kompletteil austauschen. Das TimeLight-Modul ist auf der Rückseite des Sockelblechs befestigt.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Die Sockelblende ist entfernt.→ Seite 387
Das Sockelblech ist entfernt und umgedreht.→ Seite 388

4.22.1 TimeLight demontieren

1. Rastelemente (1) leicht nach außen biegen.

1. TimeLight-Modul nach oben aus Führung (2) ziehen.

4.22.2 TimeLight montieren

1. Rastelemente (1) zurückbiegen.

1. TimeLight-Modul in Führung (2) schieben.
2. Elektrischen Anschluss herstellen.

2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal 451 ettöl: 965

Javítás

2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal 456 ettöl: 965

2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal 465 ettöl: 965

Javítás

2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal 481 ettöl: 965

2021-03-22_9001630796 Diritti d'autore di BSH Hausgeräte GmbH Pagina 509 di 965

2021-03-22_9001630796 Diritti d'autore di BSH Hausgeräte GmbH Pagina 521 di 965

2021-03-22_9001630796 Autortiesibas BSH Hausgeräte GmbH Lappuse 532 no 965

Remonts

2021-03-22_9001630796 Autortiesibas BSH Hausgeräte GmbH Lappuse 561 no 965

2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona 648 z 965

2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona 652 z 965

Naprawy

2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona 657 z 965

2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Página 692 de 965

Reparação

1. Posicione os itens a lavar.

2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Página 709 de 965

1. Remova os pés à frente (1).

2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Página 721 de 965

2021-03-22_9001630796 Copyright BSH Hausgeräte GmbH Pagina 732 de la 965

2021-03-22_9001630796 Copyright BSH Hausgeräte GmbH Pagina 749 de la 965

2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Página 848 de 965

2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Página 852 de 965

2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Página 866 de 965

Reparación

2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Página 870 de 965

2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Página 875 de 965

Reparación

2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Página 882 de 965

2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Página 885 de 965

4.22.2 Montar el sistema TimeLight

Bild 1: Helintegrerad

Bild 2: Helintegrerad
