SR85E802LE - Mașină de spălat vase SIEMENS - Manual de utilizare gratuit

Tip de produs	Mașină de spălat vase încorporabilă
Marcă	Siemens
Model	SR85E802LE
Înălțime	86 cm (model 86 cm)
Alimentare electrică	230 V, 50 Hz
Tip de instalare	Încorporabil sau complet integrat
Număr de coșuri	2 coșuri + sertar Vario
Sistem de filtrare	Filtru grosier, microfiltru
Braț de stropire	3 brațe (superior, inferior, cap pentru plită)
Iluminare interioară	EmotionLight
Afișare timp rămas	TimeLight
Funcții speciale	Inserție gătit cu abur, raft pentru cești înclinabil
Instrucțiuni de siguranță	Deconectați aparatul cu 60 s înainte de reparație, purtați mănuși de protecție
Reparabilitate	Piese de schimb disponibile: blat de lucru, coș, braț, filtre, ușă, balamale, etc.
Întreținere	Curățarea regulată a filtrelor și brațelor de stropire

Întrebări frecvente - SR85E802LE SIEMENS

Cum se demontează blatul de lucru?

Pentru a demonta blatul de lucru, împingeți în sus cele două pârghii de blocare de sub blat, ridicați ușor partea din față, apoi împingeți-l în spate și scoateți-l. Asigurați-vă că aparatul este deconectat înainte de orice intervenție.

Cum se înlocuiește un braț de stropire?

Pentru a scoate un braț de stropire, ridicați-l pentru a-l declipsa sau rotiți-l (în funcție de model) și scoateți-l. Pentru montare, introduceți-l până când se fixează. Verificați dacă se rotește liber după montare.

Cum se curăță filtrele?

Rotiți filtrul grosier în sens invers acelor de ceas și scoateți sistemul de filtrare. Coborâți microfiltru pentru a-l scoate. Curățați sub apă curentă, apoi reasamblați aliniind săgețile. Aveți grijă ca niciun corp străin să nu cadă în bazin.

Cum se schimbă cablul de alimentare?

Deconectați aparatul și deconectați alimentarea cu apă. Mișcați ușor cablul de conectare în sus și în jos pentru a-l scoate din priză. Conectați noul cablu până când se aude un clic. Efectuați un test de siguranță conform VDE 0701 după reparație.

Ce trebuie făcut dacă ușa nu se închide corect?

Verificați dacă balamalele sunt bine fixate și arcurile ușii sunt instalate corect. Consultați secțiunile 'Fixarea arcurilor ușii' și 'Schimbarea balamalei' pentru reglaje. Asigurați-vă că niciun garnitură nu este deplasată.

Cum se instalează raftul pentru cești?

Montați ghidajul înclinat pentru tăviță pe partea din față a coșului, apoi fixați raftul pentru cești. Pentru pahare mari, utilizați clema rafturilor. Raftul poate fi deschis pentru a evita acumularea de apă.

Cum se înlocuiește garnitura inferioară a ușii?

Scoateți clemele de reținere, desprindeți canalul de preaplin, ridicați jgheabul de preaplin, apoi scoateți garnitura din ușa interioară. Pentru montare, introduceți garnitura cu clapeta de închidere în ușa interioară și fixați cu clemele. Asigurați-vă că garnitura este poziționată corect.

Cum se reglează arcurile ușii?

Scoateți capacul ghidajului de cablu, deschideți ușor ușa, fixați în crestătura plintei, închideți ușor ușa pentru ca sistemul de cabluri să se atașeze automat. Repetați pe cealaltă parte. Purtați mănuși pentru a evita rănile.

Cum se demontează sertarul Vario?

Îndoiți picioarele mânerului spre interior, scoateți mânerul de sus, împingeți inserțiile laterale din plastic spre exterior, scoateți tijele rabatabile, apoi împingeți cadrul metalic în față și în spate pentru a-l scoate. Montarea se face în ordine inversă.

Cum se schimbă panoul de comandă?

Deconectați aparatul și demontați ușa frontală. Deconectați conexiunile electrice și cablul de împământare, scoateți cele șase șuruburi, apoi scoateți panoul de comandă. Montați noul panou inversând pașii, cu șuruburi de 4x16 mm. Aveți grijă la cabluri pentru a nu le deteriora.

MANUAL DE UTILIZARE SR85E802LE SIEMENS

Indicii pentru reparații - Mașină de spălat vase

Referitor la acest document....727

1.1 Informații importante 727 1.1.1 Aplicabilitatea 727

1.2 Explicația simbolurilor 727

1.2.1 Nivelurile de pericol....727

1.2.2 Simbolurile de pericol 727

1.2.3 Structura avertismentelor....728

2.1 Instrucțiuni generale de siguranță....729

2.1.1 Toate aparatele electrocasnice 729

Instrumente și materiale utile.... 730

Repararea....731

4.1 Înlocuirea blatului 731

4.1.1 Demontarea blatului 731

4.1.2 Montarea blatului 731

4.2 Montarea sistemului de coșuri 732

4.2.1 Montarea unui jgheab pentru tablete la modelul de 86 cm ..... 732

4.2.2 Montarea clemei de susținere a ceștilor....732

4.2.3 Montarea insertiei pentru aburitor....733

4.3 Înlocuirea sertarului varioDrawer 734

4.3.1 Demontarea sertarului varioDrawer....734

4.3.2 Montarea sertarului varioDrawer 735

4.4 Înlocuirea bratelor de pulverizare....736

4.4.1 Demontarea bratului de pulverizare....736

4.4.2 Montarea bratului de pulverizare....736

4.5 Înlocuirea filtrelor 737

4.5.1 Demontarea filtrelor....737

4.5.2 Montarea filtrelor....737

4.6 Montarea capului de pulverizare....738

4.7 Inlocuirea cablului de alimentare 739

4.7.1 Deconectarea cablului de alimentare.... 739

4.7.2 Conectarea cablului de alimentare 739

4.8 Înlocuirea capacului compartimentului pentru detergent.... 740

4.8.1 Demontarea capacului compartimentului pentru detergent 740 4.8.2 Introducerea arcului....740 4.8.3 Montarea capacului compartimentului pentru detergent 740

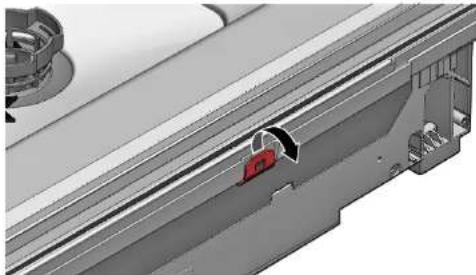

4.9 Înlocuirea capacului pompei de apă uzată 741

4.9.1 Demontarea capacului pompei de apă uzată....741 4.9.2 Montarea capacului pompei de apă uzată 741

4.10 Înlocuirea panoului lateral....742

4.10.1 Demontarea panoului lateral 742 4.10.2 Montarea panoului lateral....743

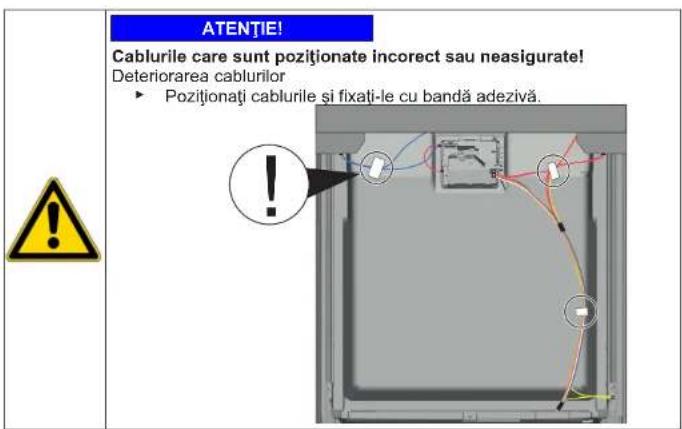

4.11 Înlocuire uşii exterioare....744

4.11.1 Demontarea ușii exterioare 744 4.11.2 Montarea ușii exterioare 744

4.12 Înlocuirea panoului de control 746

4.12.1 Demontarea panoului de control....746 4.12.2 Montarea panoului de control 746

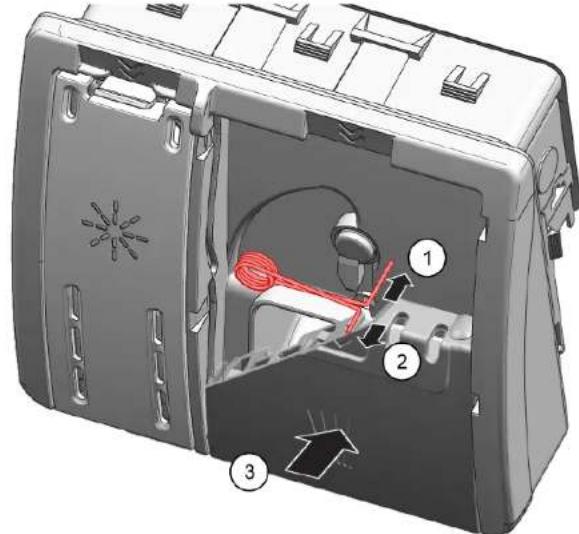

4.13 Fixarea arcurilor uşii....747

4.14 Înlocuirea panoului de la picioare 749

4.14.1 Demontarea panoului de la picioare....749 4.14.2 Montarea panoului de la picioare....749

4.15 Înlocuirea plăcii de bază 750

4.15.1 Demontarea plăcii de bază....750 4.15.2 Montarea plăcii de bază....750

4.16 Înlocuirea canalului de preaplin.... 751

4.16.1 Demontarea jgheabului de preaplin 751 4.16.2 Montarea canalului de preaplin....752

4.17 Înlocuirea uşii interioare.... 754

4.17.1 Demontarea uşii interioare 754 4.17.2 Montarea uşii interioare 754

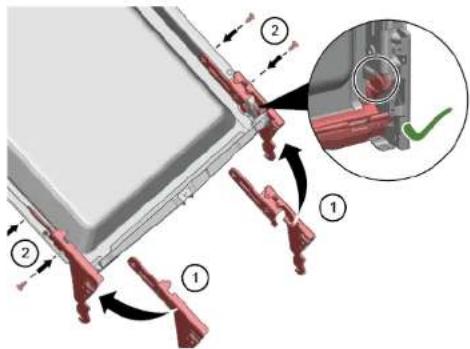

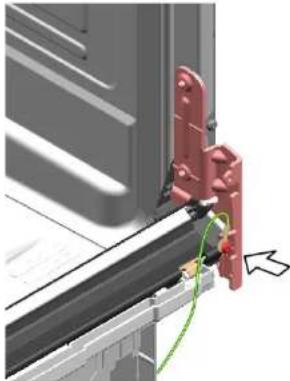

4.18 Înlocuirea balamalelor 755

4.18.1 Demontarea balamalelor....755 4.18.2 Montarea balamalelor 755

4.19 Înlocuirea garniturii (inferioare) a uși....758

4.19.1 Demontarea garniturii uşii 758 4.19.2 Montarea garniturii uşii....759

4.20 Înlocuirea garnituri (superioare) a uşii....760

4.20.1 Demontarea garniturii uşii 760 4.20.2 Montarea garniturii uşii....760

4.21 Înlocuirea lâmpii EmotionLight.... 761

4.21.1 Demontarea lămpii EmotionLight 761 4.21.2 Montarea lămpii EmotionLight....761

4.22 Înlocuirea lâmpii TimeLight.... 764

4.22.1 Demontarea lămpii TimeLight 764 4.22.2 Montarea lămpii TimeLight 764

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea conțin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienți. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cuvântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENTIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale (text și/sau grafică)
	Identificarea unei recomandări simple (numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condiților preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
Pomire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

2.1 Instrucțiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparație, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtați mănuși de protecție.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile.

■ Purtați încălțăminte de protecție. ■ Fixați componentele grele împotriva căderii. ■ Nu vă sprijiniți cu părți ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeți modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii	Imagini
Şurubelniţă Torx T20 cu orificiu [00340764]	100 mm, pentru şuruburi cu şlift de siguranţă
Şurubelniţă Torx T15	Lungime 80 mm
Şurubelniţă plată Lamă de 10 mm x 1,6 mm x 200 mm
Patent cu cioc [00340871]	Lungime: 200 mm, drept

Repararea

4.1 Înlocuirea blatului

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatele sunt accesibile.

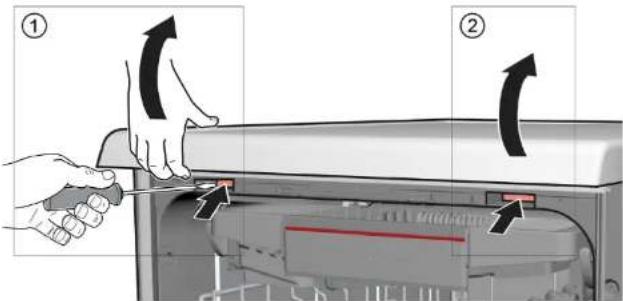

4.1.1 Demontarea blatului

1. Apăsați în sus ambele clapete de fixare de sub blat (1).
2. Ridicați blatul ușor din partea din față (2).

1. Împingeți blatul spre partea din spate (3).
2. Împingeți blatul îndepărtându-l de partea din spate (4).

1. Demontați partea superioară.

4.1.2 Montarea blatului

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.2 Montarea sistemului de coșuri

Cerință:

Coșul relevant a fost demontat din aparat.

4.2.1 Montarea unui jgheab pentru tablete la modelul de 86 cm Scule speciale:

Ghidajul pentru tablete [00614935]

Clema de susținere a ceștilor [00618565]

1. Introduceți jgheabul pentru tablete pe diagonală pe fața frontală a coșului.
2. Centrați compartimentul de colectare a tabletelor și fixați-l în poziție cu un clic.

4.2.2 Montarea clemei de susținere a ceștilor

Scule speciale:

Ghidajul pentru tablete [00614935] Clema de susținere a ceștilor [00618565]

Când spălați cești, clema de susținere a ceștilor poate fi rabatată în sus. Unghiul suplimentar reduce acumularea apei pe fundul ceștilor. În cazul paharelor înalte, vă recomandăm să lăsați clema de susținere a ceștilor rabatată în jos. Dacă coșurile de sus sunt prevăzute cu inserție de plastic opțională, aceasta trebuie să fie întâi demontată.

1. Scoateți inserția de plastic.

1. Fixați în poziție cu un clic clema de susținere a ceștilor.

1. Rabatați clema în sus.

1. Poziționați articolele de spălat.

4.2.3 Montarea inserției pentru aburitor Scule speciale:

Ghidajul pentru tablete [00614935] Clema de susținere a ceștilor [00618565]

Montați inserția pentru aburitor cu piesele de capăt introduse sub sistemul coșului.

4.3 Înlocuirea sertarului varioDrawer

4.3.1 Demontarea sertarului varioDrawer

1. Îndoiți clapetele sertarului spre interior.

1. Demontați mânerul în sus.
2. Apăsați pe inserțiile laterale din plastic spre exterior și apăsați-le în sus, afară de pe cadru.

1. Îndoiți cu atenție urechile de ghidare spre exterior.

1. Trageți tijele rabatabile afară din urechi.
2. Apăsați cadrul metallic în partea din față, scoțându-l de pe suporturi.

1. Împingeți cadrul metallic în spate, scoțându-l din ghidaj.

4.3.2 Montarea sertarului varioDrawer

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Înlocuirea brațelor de pulverizare

4.4.1 Demontarea brațului de pulverizare

1. Trageți brațul de pulverizare în sus pentru a-l scoate.

1. Rotiți brațul de pulverizare (1) și scoateți-l (2).

4.4.2 Montarea brațului de pulverizare

▶ Introduceți brațul de pulverizare.

Brațul de pulverizare se fixează în poziție cu un clic.

Repararea

4.5 Înlocuirea filtrelor

4.5.1 Demontarea filtrelor

1. Rotiți filtrul de particule mari în sens antiorar (1) și scoateți sistemul de filtrare (2).

Asigurați-vă că în colectorul de apă nu cad impurități.

1. Împingeți filtrul microscopic în jos pentru a-l scoate.

1. Apăsați opritoarele simultan (1) și ridicați afară filtrul de particule mari (2).

Asigurați-vă că opritoarele de pe filtrul de particule mari se fixează în poziție cu un clic.

1. Introduceți sistemul de filtrare în aparat și rotiți filtrul de particule mari în sens orar. Asigurați-vă că marcajele cu săgeți se potrivesc.

Repararea

4.6 Montarea capului de pulverizare

1. Demontați coșul de sus.
2. Introduceți capul de pulverizare în suport (1) și rotiți spre dreapta (2).

Capul de pulverizare se fixează în poziție cu un clic.

Repararea

4.7 Înlocuirea cablului de alimentare

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. √ Aparatele sunt accesibile.

4.7.1 Deconectarea cablului de alimentare

- Miscați ștecherul cablului de alimentare cu atenție în sus și în jos și trageți afară din priza de rețea.

4.7.2 Conectarea cablului de alimentare

ATENTIE!

Supraîncălzirea conexiunii de rețea!

Pericol de incendiu

- Introduceți cablul de alimentare ferm, până se aude un clic.

- Introduceți ștecherul cablului de alimentare în priza de rețea până când auziți cum ștecherul se fixează în poziție cu un clic.

Repararea

4.8 Înlocuirea capacului compartimentului pentru detergent

Se poate utiliza o șurubelniță mică drept pârghie.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. Ușa a fost deschisă. √ Capacul compartimentului pentru detergent a fost deschis.

4.8.1 Demontarea capacului compartimentului pentru detergent

1. Glisați capacul compartimentului pentru detergent în interior 5 mm.
2. Cu o mișcare similară acționării unei pârghii, scoateți partea inferioară a capacului compartimentului pentru detergent de pe șinele de ghidare și trageți partea superioară a capacului compartimentului pentru detergent afară de pe șinele de ghidare.
3. Demontați arcul.

4.8.2 Introducerea arcului

1. Introduceți capătul lung al arcului în orificiul de montare a dispozitivului de dozare (1).

1. Introduceți capătul scurt al arcului în orificiul de montare a capacului compartimentului pentru detergent (2).
2. Apăsați capacul în dispozitivul de dozare (3).

4.8.3 Montarea capacului compartimentului pentru detergent

1. Introduceți capacul compartimentului pentru detergent cu 5 mm înaintea poziției complet deschise în șinele de ghidare de pe o parte. Aplicând o forță ușoară, apăsați partea opusă în șinele de ghidare.
2. Verificați funcționarea capacului compartimentului pentru detergent.

Repararea

4.9 Înlocuirea capacului pompei de apă uzată

Cerință:

Coșul a fost demontat. √ Filtrele au fost scoase.→737

4.9.1 Demontarea capacului pompei de apă uzată

1. Evacuați toată apa.

Utilizați un burete, dacă este necesar.

1. Desprindeți capacul pompei cu ajutorul unei linguri și prindeți-l de nervura transversală.

1. Ridicați capacul pompei înclinat spre interior și scoateți-l.

4.9.2 Montarea capacului pompei de apă uzată

Introduceți capacul pompei (1) și apăsați-l în jos (2).

Capacul pompei se fixează în poziție cu un clic.

Repararea

4.10 Înlocuirea panoului lateral

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. √ Aparatele sunt accesibile. √ Aparate neîncorporate: Blatul a fost demontat.

4.10.1 Demontarea panoului lateral

1. Demontați șuruburile de pe panoul lateral (1).

Fig. 1: Complet încorporat

1. Înclinați ușor panoul lateral spre exterior, de la partea de sus (2).
2. Coborâți panoul lateral și extrageți-l din canelura de jos (3).

Repararea

4.10.2 Montarea panoului lateral

1. Introduceți panoul lateral în canelura de jos (1).

Fig. 2: Complet încorporat

1. Apăsați panoul lateral pe aparat (2).
2. Ancorați panoul lateral cu șuruburi (3).

Repararea

4.11 Înlocuirea ușii exterioare

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă.

4.11.1 Demontarea ușii exterioare

Demontați doar șuruburile descrise la pașii următori.

1. Deschideți ușa.
2. Demontați patru șuruburi.

Asigurați ușa ținând-o de o parte.

Demontați două șuruburi.

4.11.2 Montarea ușii exterioare

Repararea

Cerință:

Izolația textilă a fost poziționată corect și fixată pe fața interioară a ușii exterioare. Balamalele sunt introduse în ușa exterioară.

1. Închideți ușa interioară fără a o împinge în poziția de închidere completă.
2. Împingeți ușa exterioară în sus, sub panoul de control (1).

1. Apăsați ușa exterioară pe ușa interioară și mențineți-o în această poziție (2).

4.

Asigurați ușa ținând-o de o parte.

Deschideți ușa și fixați-o cu două șuruburi (șuruburi metalice de 4 x 11 mm).

1. Fixați ușa exterioară cu patru șuruburi (șuruburi metalice de 4 x 11 mm).

4.12 Înlocuirea panoului de control

Dacă un modul de operare este defect, trebuie înlocuit întregul panou de control.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. Ușa exterioară a fost demontată. Ușa exterioară a fost demontată (complet încorporat/încorporat).

4.12.1 Demontarea panoului de control

1. Deconectați conexiunile electrice de la panoul de control și de la senzorul inferior al funcției de clătire (1, 2).

1. Deconectați cablul de împământare (3) (opțional).
2. Deschideți ușa aparatului.
3. Asigurați panoul de control pentru a preveni căderea acestuia (țineți-l cu mâna).
4. Demontați șase șuruburi.

1. Scoateți panoul de control.

4.12.2 Montarea panoului de control

Utilizați șuruburi de 4 x 16 mm.

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.13 Fixarea arcurilor ușii

1. Extrageti capacul ghidajului corzii.

1. Deschideți ușa puțin (1).
2. Fixați în canelura de jos (2).
3. Închideți încet ușa (3).

Sistemul corzii se fixează automat de balamaua ușii.

Repararea

1. Închideți ușa ușor (4).
2. Mutați canelura în spate și eliberați balamaua ușii (5).
3. Deschideți ușa (6).

1. Repetați procesul pe partea cealaltă a aparatului.

Repararea

4.14 Înlocuirea panoului de la picioare

Picioarele sunt identice și pot fi inversate.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. Ușa exterioară a fost demontată. Ușa exterioară a fost demontată (complet încorporat/încorporat).

4.14.1 Demontarea panoului de la picioare

1.

{TGCX}

Demontare incorectă.Dacă panoul de la picioare este slăbit pe partea laterală și demontat, cele două console se pot rupe. Dacă o singură consolă este deteriorată, partea laterală poate fi schimbată, deoarece consolele sunt identice.Se recomandă să poziționați ceva sub aparat în partea din față pe lateral, pentru a detensiona panoul de la picioare și picioarele aparatului.

1. Introduceți o șurubelniță în ghidaje (1) și eliberați sistemul de prindere apăsând în jos.

1. Demontați picioarele din față (1).

4.14.2 Montarea panoului de la picioare

1. Introduceți picioarele.
2. Atașați panoul de la picioare la partea de sus (1) și apăsați-l în jos până când se fixează în poziție cu un clic (2).

4.15 Înlocuirea plăcii de bază

Placa de bază este amplasată în partea de jos a feței frontale.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. √ Placa de mobilier (opțională) a fost demontată. Ușa exterioară a fost demontată. Ușa exterioară a fost demontată (complet încorporat/încorporat). Panoul de la picioare a fost demontat (opțional).

4.15.1 Demontarea plăcii de bază

1. Demontați două șuruburi (1).

1. Decuplați elementele de prindere (2).
2. Înclinați panoul de bază cu atenție în față (1).

În funcție de seria modelului, conectorul EmotionLight este încă ancorat de bază.

Deblocați conectorul de la camele opritoare și trageți-l spre spate (opțional) (2).

4.15.2 Montarea plăcii de bază

Montați placa de bază urmând aceeași procedură în ordine inversă.

Repararea

4.16 Înlocuirea canalului de preaplin

Canalul de preaplin este amplasat în partea de jos din față a aparatului.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. √ Placa de mobilier a fost demontată (opțională). Ușa exterioară a fost demontată. Panoul de la picioare a fost demontat (opțional). →749 Placa de bază a fost demontată. →750

4.16.1 Demontarea jgheabului de preaplin

Apa reziduală

• Când demontați furtunul de evacuare, poate avea loc scurgerea apei reziduale.
• Captați apa sau evacuați-o din tava de bază cu seringa de aspirare.
• Detașați din mecanismul de prindere din partea superioară (1, 2).

1. Eliberați elementul de prindere din partea superioară.

1. Introduceți șurubelnița sub clema metalică (1).
2. Eliberați ușor clema metalică (2).

1. Ridicați canalul de preaplin.

4.16.2 Montarea canalului de preaplin

Daune provocate de apă ca urmare a instalării incorecte a canalului de preaplin!

Introduceți corect canalul de preaplin la partea inferioară, în ghidajul canelurii de jos.

Fixați corect canalul de preaplin la partea de sus, prin sistemul de prindere cu un clic.

1. Poziționați canalul de preaplin (1).
2. Deplasați canalul de preaplin în garnitură (2).
3. Apăsați canalul de preaplin în ghidajul garniturii (3).
4. Introduceți cu atenție canalul de preaplin (4).
5. Fixați canalul de preaplin cu clema (5).

1. Verificați montajul în partea stângă și în partea dreaptă. 3. Asigurați-vă că fixarea este fermă.

1. Prindeți clema metalică de pe partea stângă și de pe partea dreaptă.

4.17 Înlocuirea ușii interioare

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă.

4.17.1 Demontarea ușii interioare

▶ 1. Demontați șuruburile (1). 2. Demontați ușa interioară ridicând-o în sus (2).

1. Ancorați balamaua ușii cu șuruburi.
2. Poziționați ușa interioară pe balamaua ușii.
3. Ancorați ușa interioară cu șuruburi.

4.17.2 Montarea ușii interioare

1. Întoarceți garnitura ușii în față.
2. Deplasați ușa interioară în spatele garniturii ușii.
3. Închideți ușa interioară.
4. Întoarceți garnitura ușii în sus. Părțile laterale sunt orientate în sus.
5. Deplasați balamaua ușii în sus.

Repararea

4.18 Înlocuirea balamalelor

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. Ușa exterioară a fost demontată. √ Placa de bază a fost demontată. Panoul de la picioare a fost demontat (opțional). √ Arcurile ușii au fost scoase. Panoul de control a fost demontat. √ Suportul de cabluri din partea din dreapta jos a fost demontat. √ Canalul de preaplin a fost degajat.

4.18.1 Demontarea balamalelor

1. Eliberați camele opritoare cu o șurubelniță (1) și trageți ușa în sus împreună cu balamalele (2).

1. Decuplați conexiunea de împământare a balamalei ușii.

Simultan este demontată garnitura inferioară a ușii.

1. Pe ușa demontată, scoateți câte două șuruburi din fiecare balama pentru a demonta balamalele.

4.18.2 Montarea balamalelor

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare în cazul unei reparații necorespunzătoare

• Componentele electrice trebuie reparate de către electricieni calificați.
• După reparație, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Repararea

1. Împingeți garnitura ușii pe marginea inferioară a ușii interioare.

1. Fixați balamalele pe fiecare parte laterală (1). Ancorați balamaua și suportul din plastic al garniturii ușii de ușa interioară (2) utilizând câte două șuruburi pentru fiecare.

1. Fixați în cârlige balamalele împreună cu ușa interioară (1).

1. Poziționați cu atenție garnitura inferioară a ușii deasupra jgheaburilor de preaplin ale recipientului (2) și asigurați-vă că acestea sunt poziționate corect.
2. Fixați balamalele în cârlige (3).

6.

O conexiune de împământare lipsă poate determina manifestarea unui potențial de la rețea pe ușă.

Repararea

Stabiliți conexiunea de împământare.

1. Montați două cleme de retenție pe garnitura inferioară a ușii.

Repararea

4.19 Înlocuirea garniturii (inferioare) a ușii

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. Ușa exterioară a fost demontată. √ Placa de bază a fost demontată. →750 Panoul de la picioare a fost demontat (opțional). →749 √ Arcurile ușii au fost scoase. Panoul de control a fost demontat. √ Suportul de cabluri din partea din dreapta jos a fost demontat.

4.19.1 Demontarea garniturii ușii

1. Demontați cele două cleme de retenție de pe garnitura inferioară a ușii (1, 2).

1. Demontați cele două garnituri inferioare ale ușii de pe ușa interioară.

1. Instalați capacele de etanșare din stânga și dreapta pe șina de etanșare pe care se află garnitura ușii.

1. Introduceți garnitura ușii cu clapeta de etanșare în ușa interioară.
2. Fixați garnitura ușii cu două cleme de retenție.

→ "Montarea balamalelor", 755

Repararea

4.20 Înlocuirea garniturii (superioare) a ușii

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă.

4.20.1 Demontarea garniturii ușii

▶ Demontați garnitura ușii de pe rama interioară.

4.20.2 Montarea garniturii ușii

Garnitura ușii trebuie tăiată la lungimea corectă înainte de a fi montată. Această lungime este de 1750 mm pentru aparatele cu înălțimea de 81 cm și de 1850 mm pentru aparatele cu înălțimea de 86 cm.

1. Pregătiți garnitura corespunzătoare a ușii.
2. Asigurați poziția corectă de montare a profilului de etanșare.

1. Punctul alb trebuie să se afle la același nivel cu banda patului garniturii.

Garnitura nu trebuie să formeze valuri sau să fie tensionată la colțuri. Garnitura este decupată pe diagonală la capete și oblic pe fundul containerului în partea din față.

Poziționați capătul garniturii orientat direct spre partea din față, sub ușa interioară. Garnitura trebuie să fie poziționată cât mai departe posibil de fața laterală a containerului.

Garnitura ușii montată corect:

Lampa EmotionLight se află în partea exterioară din față, sus, a rezervorului de clătire.

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Aparatele sunt accesibile. Blatul a fost demontat (opțional). Panoul lateral din dreapta a fost demontat (opțional).

4.21.1 Demontarea lămpii EmotionLight

1. Detașați cârligul de prindere de pe fața posterioară (1).

1. Scoateți suportul în sus (2).
2. Trageți ștecherul afară din conector (dreapta jos, pe fața frontală a aparatului).
3. Decuplați conexiunea electrică a modulului de alimentare.

1. Demontați lampa EmotionLight de pe aparat.

4.21.2 Montarea lămpii EmotionLight

1. Introduceți suportul în rama rezervorului de clătire (1).

Montați cablul pe partea laterală din dreapta jos.

4.22 Înlocuirea lămpii TimeLight

Înlocuiți lampa TimeLight numai ca piesă completă. Modulul TimeLight este fixat pe fața posterioară a plăcii de bază.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. Panoul pentru picioare a fost demontat.→749 Placa de bază a fost demontată și întoarsă.→750

4.22.1 Demontarea lămpii TimeLight

1. Îndoiți ușor elementele de prindere (1) spre exterior.

1. Trageți modulul TimeLight în sus, scoțându-l de pe ghidaj (2).

4.22.2 Montarea lămpii TimeLight

1. Îndoiți elementele de prindere (1) din nou la loc.

1. Împingeți modulul TimeLight în ghidaj (2).
2. Conectați conexiunile electrice.
