Produkto tipas	Įmontuojama indaplovė
Prekės ženklas	Siemens
Modelis	SR85E802LE
Aukštis	86 cm (86 cm modelis)
Elektros maitinimas	230 V, 50 Hz
Montavimo tipas	Įmontuojamas arba visiškai integruotas
Krepšių skaičius	2 krepšiai + Vario stalčius
Filtravimo sistema	Šiurkštus filtras, mikrofiltras
Purškimo svirtys	3 svirtys (viršutinė, apatinė, galvutė viryklei)
Vidinis apšvietimas	EmotionLight
Liko laiko rodymas	TimeLight
Specialios funkcijos	Garų kepimo įdėklas, nuožulnus puodelių stovas
Saugos nurodymai	Išjunkite prietaisą 60 s prieš remontą, dėvėkite apsaugines pirštines
Remonto galimybės	Atsarginės dalys: stalviršis, krepšys, svirtys, filtrai, durelės, vyriai ir kt.
Priežiūra	Reguliarus filtrų ir purškimo svirčių valymas

Dažnai užduodami klausimai - SR85E802LE SIEMENS

Kaip išmontuoti stalaviršį?

Kad išmontuotumėte stalaviršį, pakelkite aukštyn du fiksavimo svirteles po stalaviršiu, šiek tiek pakelkite priekį, tada stumkite jį atgal ir išimkite. Įsitikinkite, kad prietaisas yra atjungtas nuo elektros prieš bet kokius veiksmus.

Kaip pakeisti purškimo svirtį?

Norėdami nuimti purškimo svirtį, pakelkite ją, kad atsegintumėte, arba pasukite (pagal modelį) ir išimkite. Norėdami sumontuoti, įkiškite, kol ji užsifiksuos. Patikrinkite, ar ji laisvai sukasi po sumontavimo.

Kaip išvalyti filtrus?

Pasukite šiurkštų filtrą prieš laikrodžio rodyklę ir išimkite filtravimo sistemą. Nuleiskite mikrofiltra, kad jį išimtumėte. Išvalykite po tekančiu vandeniu, tada sumontuokite atgal, sulygiuodami rodykles. Pasirūpinkite, kad jokie pašaliniai daiktai nepatektų į kolektorių.

Kaip pakeisti maitinimo laidą?

Atjunkite prietaisą ir atjunkite vandens tiekimą. Švelniai judinkite jungiamąjį laidą aukštyn ir žemyn, kad ištrauktumėte jį iš lizdo. Prijunkite naują laidą, kol išgirsite spragtelėjimą. Atlikite saugos testą pagal VDE 0701 po remonto.

Ką daryti, jei durelės neužsidaro tinkamai?

Patikrinkite, ar vyriai yra tvirtai pritvirtinti ir ar durelių spyruoklės yra tinkamai sumontuotos. Peržiūrėkite skyrius 'Durelių spyruoklių tvirtinimas' ir 'Vyrų keitimas' dėl reguliavimo. Įsitikinkite, kad joks tarpiklis nėra pasislinkęs.

Kaip sumontuoti puodelių stovą?

Sumontuokite nuožulnų lentynos kreiptuvą ant krepšio priekio, tada pritvirtinkite puodelių stovą. Dideliems stiklinėms naudokite stovų spaustuką. Stovas gali būti atidarytas, kad nesisemtų vandens.

Kaip pakeisti apatinį durelių tarpiklį?

Nuimkite laikymo spaustukus, atkabinkite perpildymo kanalą, pakelkite perpildymo lataką, tada išimkite tarpiklį iš vidinių durelių. Montavimui įkiškite tarpiklį su uždarymo vožtuvu į vidines dureles ir pritvirtinkite spaustukais. Įsitikinkite, kad tarpiklis yra tinkamai uždėtas.

Kaip sureguliuoti durelių spyruokles?

Nuimkite kabelio kreiptuvo dangtelį, šiek tiek atidarykite dureles, užkabinkite į cokolio įpjovą, švelniai uždarykite dureles, kad kabelių sistema automatiškai prisitvirtintų. Pakartokite kitoje pusėje. Naudokite pirštines, kad išvengtumėte sužalojimų.

Kaip išmontuoti Vario stalčių?

Išlenkite rankenos kojeles į vidų, išimkite rankeną iš viršaus, stumkite šoninius plastikinius įdėklus į išorę, išimkite sulankstomus strypus, tada stumkite metalinį rėmą pirmyn ir atgal, kad jį ištrauktumėte. Montavimas atliekamas atvirkštine tvarka.

Kaip pakeisti valdymo skydelį?

Atjunkite prietaisą ir išmontuokite fasado dureles. Atjunkite elektros jungtis ir įžeminimo laidą, atsukite šešis varžtus, tada nuimkite valdymo skydelį. Sumontuokite naują skydelį atvirkštine tvarka naudodami 4x16 mm varžtus. Būkite atsargūs su kabeliais, kad jų nepažeistumėte.

NAUDOJIMO INSTRUKCIJA SR85E802LE SIEMENS

1.2 Simbolių paaiškinimas

1.2.1 Pavojaus lygiai

1.2.2 Pavojaus simboliai

1.2.3 Įspėjimų struktūra

1.2.4 Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Įrankiai ir pagalbinės priemonės

Remontas

4.1 Stalviršio keitimas

4.1.1 Stalviršio nuėmimas

4.1.2 Stalviršio uždėjimas

4.2.1 Skirtuko slankiklio įdėjimas 86 cm modelyje....572

4.2.2 Puodelio laikiklio spaustuko įdėjimas....572

4.2.3 Garintuvo įdėklo įdėjimas 573

4.3 Stalčiaus „varioDrawer“ keitimas 574

4.3.1 Stalčiaus „varioDrawer“ išėmimas 574

4.3.2 Stalčiaus „varioDrawer“ įdėjimas 575

4.4 Purkštuvų keitimas 576

4.4.1 Purkštuvo išėmimas 576

4.4.2 Purkštuvo įdėjimas 576

4.5 Filtrų keitimas 577 4.5.1 Filtro išėmimas 577 4.5.2 Filtrų įdėjimas 577

4.6 Kepimo skardos purkštuvo galvutės įdėjimas 578

4.7 Maitinimo laido keitimas 579

4.7.1 Maitinimo laido atjungimas 579

4.7.2 Maitinimo laido prijungimas 579

4.8 Skalbiklio dangčio keitimas 580

4.8.1 Skalbiklio dangčio nuėmimas 580

4.8.2 Spyruoklės įdėjimas 580

4.8.3 Skalbiklio dangčio uždėjimas....580

4.9 Nuotekų siurblio dangtelio keitimas 581

4.9.1 Nuotekų siurblio dangtelio nuėmimas....581

4.9.2 Nuotekų siurblio dangtelio uždėjimas....581

4.10 Šoninio skydo keitimas....582

4.10.1 Šoninio skydo nuėmimas 582

4.10.2 Šoninio skydo uždėjimas....583

4.11 Išorinių durelių keitimas 584

4.11.1 Išorinių durelių nuėmimas 584

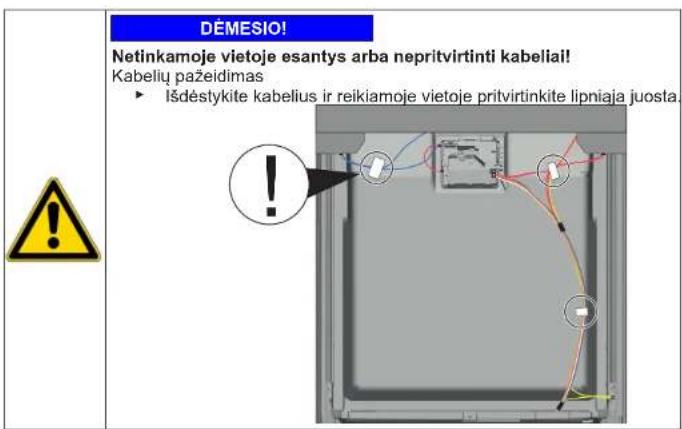

4.11.2 Išorinių durelių uždėjimas.... 584

4.12 Valdymo skydo keitimas 586

4.12.1 Valdymo skydo nuėmimas 586

4.12.2 Valdymo skydo uždėjimas....586

4.13 Durelių spyruoklių tvirtinimas 587

4.14 Kojelių skydo keitimas 589

4.14.1 Kojelių skydo nuėmimas 589

4.14.2 Kojelių skydo uždėjimas 589

4.15 Pagrindo lizdų dangtelio keitimas 590

4.15.1 Pagrindo lizdų dangtelio nuėmimas 590

4.15.2 Pagrindo lizdų dangtelio uždėjimas 590

4.16 Nutekamojo vamzdžio keitimas 591

4.16.1 Nutekamojo kanalo keitimas 591

4.16.2 Nutekamojo vamzdžio įdėjimas 592

4.17 Vidinių durelių keitimas 594

4.17.1 Vidinių durelių nuėmimas 594

4.17.2 Vidinių durelių įdėjimas 594

4.18 Vyrių keitimas 595

4.18.1 Vyrių išmontavimas 595

4.18.2 Vyrių montavimas 595

4.19 Durelių sandariklio (apatinio) keitimas 598

4.19.1 Durelių sandariklio išėmimas.... 598

4.19.2 Durelių sandariklio įdėjimas....599

4.20 Durelių sandariklio (viršutinio) keitimas....600

4.20.1 Durelių sandariklio išėmimas....600

4.20.2 Durelių sandariklio įdėjimas....600

Informacija apie remontą - Indaplovė

4.21 "EmotionLight" keitimas....601

4.21.1 „EmotionLight“ nuėmimas....601 4.21.2 „EmotionLight“ įdėjimas 601

4.22 "TimeLight" keitimas 604

4.22.1 „TimeLight“ nuėmimas....604 4.22.2 "TimeLight" montavimas 604

Dėl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyti prietaisus patiems pagal galiojantį ekologinio projektavimo reglamentą (2021 m. kovo mėn. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodų.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavojaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedīdeli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodantys pavojaus rūšį.

Šiame dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

i Dėl šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spinduliuotės

Lentelė 2: Pavojaus simboliai

1.2.3 Įspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

▶ Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis dėl elektros smūgio

- Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
|Paleisti|Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prieta)so ek-rane)

Lentelė 3: Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį! - Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo. - Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižeisti į aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių

■ Avėkite apsauginius batus. ■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų. ■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!

■ Naudokite tik originalias atsargines dalis. Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika! ■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Įrankiai ir pagalbinės priemonės

Paskyrimas Išsami	informacija Vaizdai
„Torx T20“ atsuktu-vas su kiauryme [00340764]	100 mm, varžtams su saugos kaiščiu
„Torx T15“ atsuktu-vas	Ilgis 80 mm
Atsuktuvas su jpjo-vomis	Mentė 10 mm x 1,6 mm x 200 mm
Adatinės replės [00340871]	Ilgis: 200 mm

Remontas

4.1 Stalviršio keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisai yra laisvai prieinami.

4.1.1 Stalviršio nuėmimas

1. Abu fiksatorius po stalviršiu nuspauskite į viršų (1).
2. Šiek tiek pakelkite stalviršį už priekio (2).

1. Spustelėkite stalviršį ties galine dalimi (3).
2. Spustelėkite stalviršį šiek tiek toliau nuo galinės dalies (4).

4.1.2 Stalviršio uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.2 Krepšio sistemos įdėjimas

Reikalavimas.

Prietaisui skirtas krepšys yra išimtas.

4.2.1 Skirtuko slankiklio įdėjimas 86 cm modelyje

Specialūs įrankiai.

Skirtuko kreipiklis [00614935]

Puodelio laikiklio spaustukas [00618565]

1. Skirtuko slankiklį įstatykite įstrižai, ties krepšio priekiu.
2. Skirtuko lataką išcentruokite ir spustelėkite, kad užsifiksuotų reikiamoje vietoje.

4.2.2 Puodelio laikiklio spaustuko įdėjimas

Specialūs įrankiai.

Skirtuko kreipiklis [00614935] Puodelio laikiklio spaustukas [00618565]

Plaunant puodelius, puodelio laikiklio spaustuką galima palenkti į viršų. Papildomas kampas sumažina puodelių apačioje susikaupiančio vandens kiekį. Plaunant aukštas taures, rekomenduojame puodelio laikiklio spaustuką palenkti į apačią. Jei viršutiniuose krepšiuose naudojamas pasirenkamas plastikinis įdėklas, prieš tai reikia jį išimti.

1. Išimkite plastikinį įdėklą.

1. Įstatykite puodelio laikiklio spaustuką į reikiamą vietą, kad užsifiksuotų.

1. Spaustuką palenkite į viršų.

Remontas

1. Padėkite norimus plauti indus.

4.2.3 Garintuvo įdėklo įdėjimas

Specialūs įrankiai.

Skirtuko kreipiklis [00614935] Puodelio laikiklio spaustukas [00618565]

Įsprauskite garintuvo įdėklą su galinėmis dalimis po krepšio sistema.

4.3 Stalčiaus „varioDrawer“ keitimas

4.3.1 Stalčiaus „varioDrawer“ išėmimas

1. Rankenėlės užvartus užlenkite į vidų.

1. Nuimkite rankenėles, keldami aukštyn.
2. Spustelėkite plastikinius šoninius įdėklus į išorę, tada į viršų, kad išimtumėte iš rėmo.

1. Kreipiančiuosius skirtukus atsargiai palenkite į išorę.

1. Iškelkite sulankstomą karkasą iš skirtukų.
2. Paspauskite metalinį rėmą ties priekine dalimi ir išimkite iš laikiklių.

1. Paspauskite metalinį rėmą ir išimkite iš kreipiklio.

4.3.2 Stalčiaus „varioDrawer“ įdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.4 Purkštuvų keitimas

4.4.1 Purkštuvo išėmimas

1. Norėdami išimti, patraukite purkštuvą į viršų.

1. Pasukite purkštuvą (1) ir išimkite (2).

4.4.2 Purkštuvo įdėjimas

Įstatykite purkštuvą.

Purkštuvas bus užfiksuotas į reikiamą padėtį.

Remontas

4.5 Filtrų keitimas

4.5.1 Filtro išėmimas

1. Pasukite stambių dalelių filtrą prieš laikrodžio rodyklę (1) ir išimkite filtro sistemą (2).

Atkreipkite dėmesį, kad į vandens rinktuvą nepatektų pašalinių objektų.

1. Norėdami išimti, mikrofiltrą patraukite žemyn.

1. Vienu metu nuspauskite fiksatorius (1) ir iškelkite stambių dalelių filtrą (2).

4.5.2 Filtrų įdėjimas

1. Surinkite filtro sistemą iš naujo. Įsitikinkite, kad stambių dalelių filtro fiksatoriai užsifiksavo reikiamoje vietoje.
2. Įstatykite filtro sistemą į prietaisą ir pasukite stambių dalelių filtrą pagal laikrodžio rodyklę. Įsitikinkite, kad atitinka rodyklių ženklai.

Remontas

4.6 Kepimo skardos purkštuvo galvutės įdėjimas

1. Išimkite viršutinį krepšį.
2. Kepimo skardos purkštuvo galvutę įstatykite į laikiklį (1) ir pasukite į dešinę (2).

Kepimo skardos purkštuvo galvutė bus užfiksuota į reikiamą padėtį.

Remontas

4.7 Maitinimo laido keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. √ Prietaisai yra laisvai prieinami.

4.7.1 Maitinimo laido atjungimas

- Maitinimo laido kištuką atsargiai pakelkite į viršų, nuleiskite į apačią ir ištraukite iš maitinimo lizdo.

Pagrindinės jungties perkaitimas!

Gaisro pavojus

▶ Tvirtai įstatykite maitinimo laidą, kol užsifiksuos.

Kiškite maitinimo laido kištuką į maitinimo lizdą, kol jis garsiai užsifiksuos reikiamoje vietoje.

Remontas

4.8 Skalbiklio dangčio keitimas

Kaip svertą galima panaudoti mažą atsuktuvą.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. Durelės atidarytos. Skalbiklio dangtis atidarytas.

4.8.1 Skalbiklio dangčio nuėmimas

1. Įstatykite skalbiklio dangtį 5 mm.
2. Pakelkite skalbiklio dangtį svertu kreipiamųjų griovelių apatinio šono link ir išimkite skalbiklio dangtį pro viršutinį kreipiamųjų griovelių šoną.
3. Išimkite spyruoklę.

4.8.2 Spyruoklės įdėjimas

1. Ilgąjį spyruoklės galą įstatykite į dalytuvo (1) tvirtinimo skylę.

1. Trumpąjį spyruoklės galą įstatykite į skalbiklio dangčio (2) tvirtinimo skylę.
2. Paspauskite ir įstatykite dangtį į dalytuvą (3).

4.8.3 Skalbiklio dangčio uždėjimas

1. Prieš atidarydami iki galo, įstatykite skalbiklio dangtį 5 mm į kreipiamuosius griovelius vienoje pusėje. Panaudodami truputį jėgos švelniai įspauskite priešingą pusę į kreipiamuosius griovelius.
2. Patikrinkite, kaip užsidaro skalbiklio dangtis.

Remontas

4.9 Nuotekų siurblio dangtelio keitimas

Reikalavimas.

√ Krepšys turi būti išimtas. √ Filtrai turi būti išimti.→577

4.9.1 Nuotekų siurblio dangtelio nuėmimas

1. Išsemkite vandenį.

Jei reikia, panaudokite kempinę.

1. Atidarykite siurblio dangtelį šaukštu ir suimkite už kryžmės.

4.9.2 Nuotekų siurblio dangtelio uždėjimas

- Įstatykite siurblio dangtelį (1) ir paspauskite žemyn (2).

Siurblio dangtelis bus užfiksuotas reikiamoje vietoje.

Remontas

4.10 Šoninio skydo keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. √ Prietaisai yra laisvai prieinami. √ Pastatomi prietaisai: stalviršis turi būti nuimtas.

4.10.1 Šoninio skydo nuėmimas

1. Išsukite varžtus iš šoninio skydo (1).

Pav. 1: Visiškai integruota

1. Šoninį skydą ties viršutine dalimi šiek tiek pakreipkite į išorę (2).
2. Nuleiskite šoninį skydą ir ištraukite iš pagrindo įdubimo (3).

Remontas

4.10.2 Šoninio skydo uždėjimas

1. Įstatykite šoninį skydą į pagrindo įdubimą (1).

Pav. 2: Visiškai integruota

1. Užspauskite šoninį skydą ant prietaiso (2).
2. Pritvirtinkite šoninį skydą varžtais (3).

Remontas

4.11 Išorinių durelių keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo.

4.11.1 Išorinių durelių nuėmimas

Tiesiog išsukite tolesniuose veiksmuose nurodytus varžtus.

1. Atidarykite dureles.
2. Išsukite keturis varžtus.

Prilaikykite dureles – laikykite už vieno šono.

Išsukite du varžtus.

4.11.2 Išorinių durelių uždėjimas

Remontas

Reikalavimas.

Izoliacinis flisas išdėstytas tinkamai ir pritvirtintas išorinių durelių viduje. Į išorines dureles įstatyti vyriai.

1. Pridarykite vidines dureles, bet neužsklęskite.
2. Pastumkite išorines dureles į viršų po valdymo skydu (1).

1. Prispauskite išorines dureles prie vidinių durelių ir prilaikykite (2).

4.

Prilaikykite dureles – laikykite už vieno šono.

Atidarykite dureles ir pritvirtinkite dviem varžtais (4 x 11 mm metaliniai varžtai).

1. Pritvirtinkite išorines dureles keturiais varžtais (4 x 11 mm metaliniai varžtai).

4.12 Valdymo skydo keitimas

Sugedus operaciniam moduliui, reikia pakeisti visą valdymo skydą.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. Išorinės durelės turi būti nuimtos. Išorinės durelės turi būti nuimtos (visiškai integruota / integruota).

4.12.1 Valdymo skydo nuėmimas

1. Atjunkite elektros jungtis nuo valdymo skydo ir apatinio pagalbinio skalavimo jutiklio (1, 2).

1. Atjunkite įžeminimo laidą (3) (pasirinktinis).
2. Atidarykite prietaiso dureles.
3. Neleiskite valdymo skydui nukristi ant žemės (prilaikykite jį).
4. Išsukite šešis varžtus.

1. Nuimkite valdymo skydą.

4.12.2 Valdymo skydo uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.13 Durelių spyruoklių tvirtinimas

1. Nuimkite laido kreipiklio išorinį dangtelį.

1. Šiek tiek atidarykite dureles (1).
2. Pritvirtinkite prie pagrindo įdubimo griovelio (2).
3. Lėtai uždarykite dureles (3).

Laidų sistema automatiškai prisitvirtins prie durelių vyrio.

Remontas

1. Šiek tiek pridarykite dureles (4).
2. Perkelkite griovelį į galą ir atleiskite durelių vyrį (5).
3. Atidarykite dureles (6).

1. Tuos pačius veiksmus atlikite ir kitoje prietaiso pusėje.

Remontas

4.14 Kojelių skydo keitimas

Kojelės yra vienodos, todėl jas galima sukeisti vietomis.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. Išorinės durelės turi būti nuimtos. Išorinės durelės turi būti nuimtos (visiškai integruota / integruota).

4.14.1 Kojelių skydo nuėmimas

1.

Neteisingas nuėmimas.

Ties šonu atsileidus kojelių skydui ir jį nuėmus, gali sulūžti du laikikliai. Jei pažeistas tik vienas laikiklis, šoną galima pakeisti, nes laikikliai yra vienodi.

Po prietaisu ties šono priekiu rekomenduojama ką nors pakišti, kad būtų sumažinta apkrova kojelių skydui ir kojelėms.

1. Pasiekite kreipiklius (1) atsuktuvu ir atleiskite fiksatorių stumdami žemyn.

4.14.2 Kojelių skydo uždėjimas

1. Įstatykite kojeles.
2. Pritvirtinkite kojų skydą viršuje (1) ir spauskite žemyn, kol jis garsiai užsifiksuos reikiamoje vietoje (2).

Pagrindo lizdo dangtelis yra apatinėje dalyje, ties įrenginio priekiu.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. Baldinė plokštė (pasirinktinė) turi būti nuimta. Išorinės durelės turi būti nuimtos. Išorinės durelės turi būti nuimtos (visiškai integruota / integruota). Kojelių skydas turi būti nuimtas (pasirinktinai). → 589

4.15.1 Pagrindo lizdo dangtelio nuėmimas

1. Išsukite du varžtus (1).

1. Atjunkite spraudes (2).
2. Pagrindo lizdo dangtelį atsargiai palenkite į priekį (1).

Priklausomai nuo modelio serijos, „EmotionLight“ kištukas vis dar gali būti prijungtas prie pagrindo.

Atfiksuokite kištuką nuo spraudės pirštu ir patraukite į galą (pasirinktinai) (2).

4.15.2 Pagrindo lizdo dangtelio uždėjimas

▶ Pagrindo lizdo dangtelį uždėkite atvirkščia eilės tvarka.

Remontas

4.16 Nutekamojo vamzdžio keitimas

Nutekamasis vamzdis yra priekinėje apatinėje prietaiso dalyje.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. Baldinė plokštė turi būti nuimta (pasirinktinai). Išorinės durelės turi būti nuimtos. Kojelių skydas turi būti nuimtas (pasirinktinai). → 589 Pagrindo lizdo dangtelis turi būti nuimtas. → 590

4.16.1 Nutekamojo kanalo keitimas

Likęs vanduo

■ Atjungus išleidimo žarną, gali ištekėti likęs vanduo.

■ Vandenį surinkite arba pašalinkite iš pagrindo vonelės švirkštu.

1. Atkabinkite surinkimo mechanizmą ties viršumi (1, 2).

1. Atleiskite spraudę ties viršumi.

1. Po metaliniu stabdikliu įstatykite atsuktuvą (1).
2. Švelniai atleiskite metalinį spaustuką (2).

1. Iškelkite nutekamąjį vamzdį.

4.16.2 Nutekamojo vamzdžio įdėjimas

Įdėjus nutekamąjį vamzdį netinkamai, vanduo gali pažeisti prietaisą!

Tinkamai įstatykite nutekamąjį vamzdį ties apačia į pagrindo įdubimo kreipiklį.

Tinkamai įstatykite nutekamąjį vamzdį ties viršumi į reikiamą vietą, kad užsifiksuotų.

1. Įstatykite nutekamąjį vamzdį (1).
2. Perkelkite nutekamojo vamzdžio sandariklį (2).
3. Įspauskite nutekamojo vamzdžio sandariklio kreipiklį (3).
4. Atsargiai įstatykite nutekamąjį vamzdį (4).
5. Užspauskite nutekamojo vamzdžio spaustuką (5).

1. Patikrinkite, kaip vamzdis įdėtas kairėje ir dešinėje pusėje. 3. Patikrinkite, ar vamzdis tvirtai atsirėmęs.

1. Užspauskite metalinį spaustuką kairėje ir dešinėje pusėje.

4.17 Vidinių durelių keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo.

1. Pritvirtinkite durelių vyrį varžtais.
2. Įstatykite vidines dureles į durelių vyrį.
3. Pritvirtinkite vidines dureles varžtais.

4.17.1 Vidinių durelių nuėmimas

1. Išsukite varžtus (1).
2. Nuimkite vidines dureles, keldami aukštyn (2).

4.17.2 Vidinių durelių įdėjimas

1. Atlenkite durelių sandariklį į priekį.
2. Perkelkite vidines dureles už durų sandariklio.
3. Uždarykite vidines dureles.
4. Atlenkite durelių sandariklį į viršų. Šoninės dalys pavaizduotos nukreiptos į viršų.
5. Perkelkite durelių vyrį į viršų.

Remontas

4.18 Vyrių keitimas

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio. Išorinės durelės turi būti nuimtos. √ Pagrindo lizdo dangtelis turi būti nuimtas. Kojelių skydas turi būti nuimtas (pasirinktinai). Durelių spyruoklės turi būti išimtos. Valdymo skydas turi būti nuimtas. Kabelių pynės laikiklis apačioje dešinėje turi būti nuimtas. √ Nutekamasis vamzdis turi būti atleistas.

4.18.1 Vyrių išmontavimas

1. Atleiskite spraudės pirštus atsuktuvu (1) ir ištraukite dureles keldami į viršų kartu su vyriais (2).

1. Atleiskite įžeminimo jungtį nuo durelių vyrio.

Tuo pat metu išimkite apatinį durelių sandariklį.

1. Iš kiekvieno išmontuotų durelių vyrio išsukite po du varžtus.

4.18.2 Vyrių montavimas

Remontas

1. Įspauskite durelių sandariklį į apatinį vidinių durelių kraštą.

1. Pritvirtinkite vyrius iš abiejų šonų (1). Pritvirtinkite vyrį ir plastikinį durelių sandariklio laikiklį prie vidinių durelių, į kiekvieną vyrį įsukdami po du varžtus (2).

1. Apatinį durelių sandariklį atsargiai uždėkite ant talpyklos nutekėjimo latakų (2) ir patikrinkite, ar jie įstatyti tinkamai.
2. Sukabinkite su vyriais (3).

6.

Neprijungus įžeminimo jungties, maitinimas gali būti tiekiamas į dureles.

Remontas

1. Prie apatinio durelių sandariklio pritvirtinkite du spaustukus.

Remontas

4.19 Durelių sandariklio (apatinio) keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. Išorinės durelės turi būti nuimtos. Pagrindo lizdo dangtelis turi būti nuimtas.→590 Kojelių skydas turi būti nuimtas (pasirinktinai).→589 Durelių spyruoklės turi būti išimtos. Valdymo skydas turi būti nuimtas. Kabelių pynės laikiklis apačioje dešinėje turi būti nuimtas.

4.19.1 Durelių sandariklio išėmimas

1. Nuo apatinio durelių sandariklio nuimkite du spaustukus (1, 2).

1. Atkabinkite nutekamąjį kanalą.

1. Iškelkite nutekėjimo lataką.

1. Išimkite vidinių durelių apatinį sandariklį.

4.19.2 Durelių sandariklio įdėjimas

1. Uždėkite sandarinimo gaubtelius iš kairės ir dešinės sandarinimo bėgelio pusės ir įdėkite durelių sandariklį.

1. Įstatykite durelių sandariklį kartu su sandarinančiuoju atvartu į vidines dureles.
2. Pritvirtinkite durelių sandariklį dviem spaustukais.

→ "Vyrių montavimas", 595

Remontas

4.20 Durelių sandariklio (viršutinio) keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo.

4.20.1 Durelių sandariklio išėmimas

Išimkite durelių sandariklį iš vidinio rėmo.

4.20.2 Durelių sandariklio įdėjimas

Prieš dedant reikia atpjauti reikiamo ilgio durelių sandariklį. | 81 cm aukščio prietaisams dedamas 1750 mm ilgio sandariklis, o | 86 cm aukščio – 1850 mm.

1. Pasiruoškite tinkamą durų sandariklį.
2. Įsitikinkite, kad sandarinimo profilio dėjimo padėtis yra teisinga.

1. Baltas taškas turi būti tame pačiame aukštyje, kaip ir sandariklio dugno juostelė.

Sandariklis turi būti nebanguotas ir neįsitempęs ties kampais. Sandariklis ties galais pjaunamas įstrižai ir į talpyklos apačią ties priekiu nusmailinamas.

Sandariklio galą po vidinėmis durelėmis nukreipkite tiesiai priekinės dalies link. Sandariklis turi kuo labiau remtis į talpyklos kraštą.

Tinkamai įstatytas durelių sandariklis:

„EmotionLight“ įrengta viršutinėje priekinėje skalavimo talpos srityje, prietaiso išorėje.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. √ Prietaisai yra laisvai prieinami. √ Turi būti nuimtas stalviršis (pasirinktinai). √ Turi būti nuimtas dešinės pusės skydas (pasirinktinai).→582

4.21.1 „EmotionLight“ nuėmimas

1. Atkabinkite tvirtinimo fiksatorių ties galine dalimi (1).

1. Nuimkite laikiklį keldami jį į viršų (2).
2. Ištraukite kištuką iš jungties (apačioje dešinėje, ties prietaiso priekiu).
3. Atjunkite nuo maitinimo modulio elektros jungtį.

1. Išimkite „EmotionLight“ iš prietaiso.

4.21.2 „EmotionLight“ įdėjimas

1. Įstatykite laikiklį į skalavimo talpos rėmą (1).

1. Užfiksuokite tvirtinimo fiksatorių (2).

3.

Prijunkite kabelį prie dešiniojo apatinio šono.

Pav. 3: Plokščiasis kabelis

1. Ikiškite kištuką.

Remontas

4.22 „TimeLight“ keitimas

„TimeLight“ keiskite tik kaip visiškai surinktą detalę. „TimeLight“ modulis tvirtinamas prie galinio pagrindo lizdų dangtelio.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. Kojelių skydas turi būti nuimtas.→589 √ Pagrindo lizdų dangtelis turi būti nuimtas ir prijungtas.→590

4.22.1 „TimeLight“ nuėmimas

1. Palenkite spraudes (1) šiek tiek į išorę.

1. Išimkite „TimeLight“ modulį iš kreipiklio keldami jį viršun (2).

4.22.2 „TimeLight“ montavimas

1. Atlenkite spraudes (1) į pradinę padėtį.
