Produkta veids	Iebūvējama trauku mazgājamā mašīna
Zīmols	Siemens
Modelis	SR85E802LE
Augstums	86 cm (86 cm modelis)
Elektroapgāde	230 V, 50 Hz
Uzstādīšanas veids	Iebūvējama vai pilnībā integrējama
Grozu skaits	2 grozi + Vario atvilktne
Filtrēšanas sistēma	Rupjais filtrs, mikrofiltri
Izsmidzināšanas rokas	3 rokas (augšējā, apakšējā, galva plīts virsmai)
Iekšējais apgaismojums	EmotionLight
Atlikušā laika displejs	TimeLight
Īpašās funkcijas	Tvaika gatavošanas ieliktnis, slīpojama krūzīšu plaukts
Drošības norādījumi	Atvienojiet ierīci 60 s pirms remonta, valkājiet aizsargcimdus
Remontējamība	Rezerves daļas pieejamas: darba virsma, grozs, rokas, filtri, durvis, eņģes utt.
Apkope	Regulāra filtru un izsmidzināšanas roku tīrīšana

Bieži uzdotie jautājumi - SR85E802LE SIEMENS

Kā noņemt darba virsmu?

Lai noņemtu darba virsmu, spiediet uz augšu abas fiksācijas sviras zem darba virsmas, nedaudz paceliet priekšpusi, tad spiediet to atpakaļ un izņemiet. Pirms jebkādas iejaukšanās pārliecinieties, ka ierīce ir atvienota.

Kā nomainīt izsmidzināšanas roku?

Lai noņemtu izsmidzināšanas roku, paceliet to, lai atsprādzētu, vai pagrieziet (atkarībā no modeļa) un izņemiet. Lai uzstādītu, ievietojiet to, līdz tas nofiksējas. Pēc uzstādīšanas pārbaudiet, vai tā brīvi griežas.

Kā tīrīt filtrus?

Pagrieziet rupjo filtru pretēji pulksteņa rādītāja virzienam un izņemiet filtrēšanas sistēmu. Nolaidiet mikrofiltru, lai to izņemtu. Notīriet zem tekoša ūdens, pēc tam salieciet atpakaļ, izlīdzinot bultiņas. Pārliecinieties, ka nekādi svešķermeņi neiekrīt nosēdumu tvertnē.

Kā nomainīt barošanas kabeli?

Atvienojiet ierīci un atvienojiet ūdens padevi. Viegli pārvietojiet savienotājkabeli uz augšu un leju, lai to izņemtu no ligzdas. Pievienojiet jauno kabeli, līdz atskan klikšķis. Pēc remonta veiciet drošības testu saskaņā ar VDE 0701.

Ko darīt, ja durvis pareizi neaizveras?

Pārbaudiet, vai eņģes ir pareizi nostiprinātas un vai durvju atsperes ir pareizi uzstādītas. Skatiet sadaļu "Durvju atsperu nostiprināšana" un "Eņģes maiņa" regulēšanai. Pārliecinieties, ka neviens blīvējums nav izkustējies.

Kā uzstādīt krūzīšu plauktiņu?

Uzstādiet slīpo plauktiņa vadotni groza priekšpusē, pēc tam piestipriniet krūzīšu plauktiņu. Lielām glāzēm izmantojiet plauktiņu klipsi. Plauktiņu var atvērt, lai novērstu ūdens uzkrāšanos.

Kā nomainīt apakšējo durvju blīvējumu?

Noņemiet aiztures spīles, atvienojiet pārplūdes kanālu, paceliet pārplūdes tekni, pēc tam izņemiet blīvējumu no iekšējām durvīm. Uzstādot, ievietojiet blīvējumu ar aizvēršanas atloku iekšējās durvīs un nostipriniet ar spīlēm. Pārliecinieties, ka blīvējums ir pareizi novietots.

Kā noregulēt durvju atsperes?

Noņemiet kabeļa vadotnes vāku, nedaudz atveriet durvis, nofiksējiet cokola iegriezumā, viegli aizveriet durvis, lai kabeļu sistēma automātiski piestiprinātos. Atkārtojiet otrā pusē. Lai izvairītos no traumām, valkājiet cimdus.

Kā noņemt Vario atvilktni?

Izlieciet roktura kājiņas uz iekšpusi, noņemiet rokturi no augšpuses, spiediet sānu plastmasas ieliktņus uz āru, noņemiet atlokāmās siksnas, pēc tam spiediet metāla rāmi uz priekšu un atpakaļ, lai to izņemtu. Uzstādīšana tiek veikta pretējā secībā.

Kā nomainīt vadības paneli?

Atvienojiet ierīci un noņemiet fasādes durvis. Atvienojiet elektriskos savienojumus un zemējuma vadu, noņemiet sešas skrūves, pēc tam noņemiet vadības paneli. Uzstādiet jauno paneli, veicot soļus pretējā secībā ar 4x16 mm skrūvēm. Uzmanīgi rīkojieties ar kabeļiem, lai tos nesabojātu.

LIETOŠANAS INSTRUKCIJA SR85E802LE SIEMENS

Informācija par remontu - Trauku mazgājamā mašīna

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērķis

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

1.2.2 Bīstamības simboli

1.2.3 Brīdinājumu struktūra

1.2.4 Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Piederumi un palīglīdzekļi

Remonts

4.1 Darbvirsmas nomaiņa

4.1.1 Darbvirsmas noņemšana 531

4.1.2 Darbvirsmas uzstādīšana 531

4.2 Grozu sistēmas uzstādīšana 532

4.2.1 86 cm modeļa režģa teknes uzstādīšana....532

4.2.2 Fiksējamā krūžu balsta uzstādīšana....532

4.2.3 Tvaicētāja ieliktņa uzstādīšana 533

4.3 Atvilktnes varioDrawer nomaiņa 534

4.3.1 Atvilktnes varioDrawer noņemšana 534

4.3.2 Atvilktnes varioDrawer uzstādīšana.... 535

4.4 Izsmidzinātāja nomaiņa....536

4.4.1 Izsmidzinātāja noņemšana 536

4.4.2 Izsmidzinātāja uzstādīšana....536

4.5 Filtru nomaiņa 537

4.6 Cepamā plāts izsmidzinātājgalviņa....538

4.7 Barošanas vada nomaiņa....539

4.7.1 Barošanas vada kontaktdakšas izvilkšana 539

4.7.2 Barošanas vada kontaktligzdas iespraušana 539

4.8 Mazgāšanas līdzekļa tvertnes vāka nomaiņa.... 540

4.8.1 Mazgāšanas līdzekļa tvertnes vāka noņemšana....540

4.8.2 Atsperes ielikšana 540

4.8.3 Mazgāšanas līdzekļa tvertnes vāka uzstādīšana 540

4.9 Notekūdeņu sūkņa vāka nomaiņa 541

4.9.1 Notekūdeņu sūkņa vāka noņemšana 541

4.9.2 Notekūdeņu sūkņa vāka uzstādīšana....541

4.10 Sānu paneļa nomaiņa 542

4.10.1 Sānu paneļa noņemšana 542

4.10.2 Sānu paneļa uzstādīšana....543

4.11 Durvju ārējās daļas nomaiņa.... 544

4.11.1 Durvju ārējās daļas noņemšana 544

4.11.2 Durvju ārējās daļas uzstādīšana....544

4.12 Vadības paneļa nomaiņa.... 546

4.12.1 Vadības paneļa noņemšana....546

4.12.2 Vadības paneļa uzstādīšana 546

4.13 Durvju atsperu fiksēšana 547

4.14 Pamatnes paneļa nomaiņa 549

4.14.1 Pamatnes paneļa noņemšana 549

4.14.2 Priekšējā paneļa uzstādīšana....549

4.15 Pamatnes plāksnes nomaiņa 550

4.15.1 Pamatnes plāksnes noņemšana.... 550

4.15.2 Pamatnes plāksnes uzstādīšana 550

4.16 Pārplūdes caurules nomaiņa.... 551

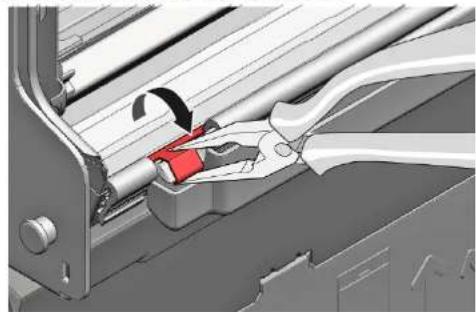

4.16.1 Pārplūdes caurules noņemšana 551

4.16.2 Pārplūdes caurules uzstādīšana....552

4.17 Durvju iekšējās daļas nomaiņa....554

4.17.1 Durvju iekšējās daļas noņemšana 554

4.17.2 Durvju iekšējās daļas uzstādīšana....554

4.18 Viru nomaiņa 555

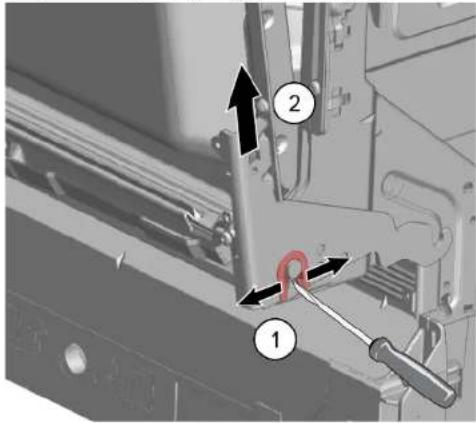

4.18.1 Viras noņemšana 555

4.18.2 Viru uzstādīšana....555

4.19 (Apakšējā) durvju blīvējuma nomaiņa....558

4.19.1 Durvju blīvējuma noņemšana 558

4.19.2 Durvju blīvējuma uzstādīšana....559

4.20 (Augšējā) durvju blīvējuma nomaiņa....560

4.20.1 Durvju blīvējuma noņemšana 560

4.20.2 Durvju blīvējuma uzstādīšana....560

Informācija par remontu - Trauku mazgājamā mašīna

4.21 Gaismekļa EmotionLight nomaiņa 561

4.21.1 Gaismekļa EmotionLight noņemšana 561 4.21.2 Gaismekļa EmotionLight uzstādīšana.... 561

4.22 Gaismekļa TimeLight nomaiņa 564

4.22.1 Gaismekļa TimeLight noņemšana 564 4.22.2 Gaismekļa TimeLight uzstādīšana.... 564

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērķis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdinājumi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
		Vispārējs brīdinājuma paziņojums
		Elektriskā sprieguma radīts ap-draudējums
		Sprādzienbīstamības risks
		Griezumu bīstamība
		Saspiešanas bīstamība

Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standartizēta struktūra.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detaļas. Ir norādīts bīstamības novēršanas pasākums.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ val grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt] Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu daļu dēļ

• Ja remonts, kas skar elektriskās daļas, ir veikts kļūdaini, pastāv elektrotrieciena risks! ■ Ierīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēļ!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus. ■ Nostipriniet smagas detaļas, lai tās nenokristu. ■ Neievietojiet ķermeņa daļas kustīgās detaļās.

lerīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai oriģinālās rezerves daļas. Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks! ■ Neaiztieciet moduļus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekļi

Apzimējums Sikāka informācija Attēli
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošības tapiņu
Skrūvgriezis Torx T15	Garums: 80 mm
Plakanais skrūvgriezis	Izmērs: 10 mm x 1,6 mm x 200 mm
Asknaibles [00340871]	Garums: 200 mm, taisnas

Remonts

4.1 Darbvirsmas nomaiņa

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei var netraucēti piekļūt.

4.1.1 Darbvirsmas noņemšana

1. Abus aizturus darbvirsmas apakšā uzspiediet uz augšu (1).
2. Mazliet paceliet darbvirsmas priekšdaļu (2).

1. Pabīdiet darbvirsmu uz aizmuguri (3).
2. Nobīdiet darbvirsmu uz aizmuguri (4).

4.1.2 Darbvirsmas uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.2 Grozu sistēmas uzstādīšana

Prasība:

Attiecīgais grozs ir izņemts no ierīces.

4.2.1 86 cm modeļa režģa teknes uzstādīšana

Speciāli rīki:

Režģa tekne [00614935] Fiksējamais krūžu balsts [00618565] 1. Diagonāli ielieciet režģa tekni groza priekšdaļā. 2. Centrēti uzspiediet režģa tekni vietā tā, ka atskan klikšķis.

4.2.2 Fiksējamā krūžu balsta uzstādīšana

Speciāli rīki:

Režģa tekne [00614935] Fiksējamais krūžu balsts [00618565]

Lai mazgātu krūzes, var uzlocīt fiksējamo krūžu balstu. Papildu slīpuma dēļ ūdens mazāk krājas krūzēs. Lai mazgātu augstas glāzes, ir ieteicams fiksējamo krūžu balstu atstāt nolocītu. Ja augšējos grozos ir papildaprīkojuma plastmasas ieliktnis, tas ir iepriekš jāizņem.

1. Izņemiet plastmasas ieliktni.

1. Nostipriniet fiksējamo krūžu balstu vietā tā, lai atskan klikšķis.

1. Salieciet mazgājamos traukus.

4.2.3 Tvaicētāja ieliktņa uzstādīšana Speciāli rīki:

Režģa tekne [00614935] Fiksējamais krūžu balsts [00618565]

Iebīdiet tvaicētāja ieliktni zem grozu sistēmas.

1. Izņemiet rokturi uz augšu.
2. Plastmasas sānu ieliktņus izspiediet un uzspiediet uz augšu, lai noņemtu no rāmja.

1. Piesardzīgi sagāziet režģa vadotnes uz āru.

1. Izvelciet lokāmos zarus no režģa.
2. Izspiediet metāla rāmja priekšdaļu no turētājiem.

1. Izspiediet metāla rāmi no vadotnes uz aizmuguri.

4.3.2 Atvilktnes varioDrawer uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Izsmidzinātāja nomaiņa

4.4.1 Izsmidzinātāja noņemšana

1. Lai noņemtu izsmidzinātāju, pavelciet to uz augšu.

1. Izsmidzinātāju pagrieziet (1) un noņemiet (2).

4.4.2 Izsmidzinātāja uzstādīšana

- Ielieciet izsmidzinātāju. - Izsmidzinātājs nostiprinās vietā tā, ka atskan klikšķis.

Remonts

4.5 Filtru nomaiņa

1. Pagrieziet rupjo filtru pretēji pulksteņrādītāju kustības virzienam (1) un noņemiet filtru sistēmu (2).

Savācējtvertnē nedrīkst iekrist svešķermeņi.

1. Lai noņemtu smalko filtru, novelciet to.

4.5.2 Filtru uzstādīšana

1. Salieciet filtru sistēmu.

Rupjā filtra aizturiem ir jānostiprinās vietā tā, ka atskan klikšķis.

1. Ielieciet filtru sistēmu ierīcē un pagrieziet rupjo filtru pulksteņrādītāju kustības virzienā.

Bultiņu atzīmēm ir jāsakrīt.

Remonts

4.6 Cepamā plāts izsmidzinātājgalviņa

1. Noņemiet augšējo grozu.
2. Cepamā plāts izsmidzinātājgalviņu ielieciet turētājā (1) un pagrieziet pa labi (2).

Cepamā plāts izsmidzinātājgalviņa nostiprinās vietā tā, ka atskan klikšķis.

Remonts

4.7 Barošanas vada nomaiņa

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves. √ Ierīcei var netraucēti piekļūt.

4.7.1 Barošanas vada kontaktdakšas izvilkšana

- Barošanas vada kontaktdakšu piesardzīgi kustiniet uz augšu un uz leju un izvelciet no elektrotīkla kontaktligzdas.

4.7.2 Barošanas vada kontaktligzdas iespraušana

UZMANIBU!

Elektrotikla kontaktligzdas pärkaršana!

Ugunsgrëka risks

Stingri iespraudiet barošanas vada kontaktdakšu tã, ka atskanklikškis.

Iespraudiet barošanas vada kontaktdakšu elektrotīkla kontaktligzdā tā, lai atskanētu klikšķis.

Remonts

4.8 Mazgāšanas līdzekļa tvertnes vāka nomaiņa

Kā sviru var izmantot mazu skrūvgriezi.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvīm ir jābūt atvērtām. Mazgāšanas līdzekļa tvertnes vākam ir jābūt atvērtam.

4.8.1 Mazgāšanas līdzekļa tvertnes vāka noņemšana

1. Pabīdiet mazgāšanas līdzekļa tvertnes vāku par 5 mm.
2. Pēc sviras principa izceliet mazgāšanas līdzekļa tvertnes vāka apakšdaļu no vadotnes sliedēm, tad izņemiet tā augšdaļu no vadotnes sliedēm.
3. Noņemiet atsperi.

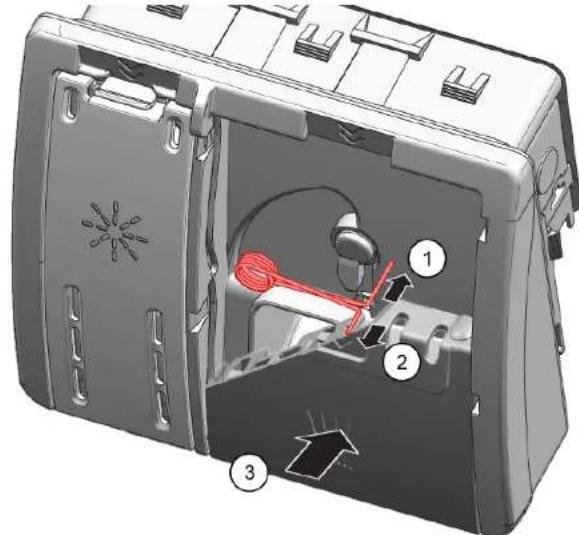

4.8.2 Atsperes ielikšana

1. Atsperes garāko galu ielieciet dozatora stiprinājuma atverē (1).

1. Atsperes īsāko galu ielieciet mazgāšanas līdzekļa tvertnes vāka stiprinājuma atverē (2).
2. Iespiediet vāku dozatorā (3).

4.8.3 Mazgāšanas līdzekļa tvertnes vāka uzstādīšana

1. Ielieciet mazgāšanas līdzekļa tvertnes vāka vienu pusi vadotnes sliedēs 5 mm dziļumā gandrīz pilnībā atvērtā stāvoklī. Viegli iespiediet otru pusi vadotnes sliedēs.
2. Pārbaudiet, ka mazgāšanas līdzekļa tvertnes vāks darbojas.

Remonts

4.9 Notekūdeņu sūkņa vāka nomaiņa

Prasība:

√ Grozam ir jābūt izņemtam. √ Filtriem ir jābūt izņemtiem. → 537

4.9.1 Notekūdeņu sūkņa vāka noņemšana

1. Izsmeliet sakrājušos ūdeni.

Varat izmantot sūkli.

1. Sūkņa vāku noņemiet ar karoti un satveriet aiz šķērselementa.

1. Sūkņa vāku paceliet slīpi uz iekšu un noņemiet.

4.9.2 Notekūdeņu sūkņa vāka uzstādīšana

▶ Sūkņa vāku ielieciet (1) un iespiediet (2).

Sūkņa vāks nostiprinās vietā tā, ka atskan klikšķis.

Remonts

4.10 Sānu paneļa nomaiņa

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves. √ Ierīcei var netraucēti piekļūt. Savrupa ierīce: darbvirsmai ir jābūt noņemtai.

4.10.1 Sānu paneļa noņemšana

1. Izskrūvējiet sānu paneļa skrūves (1).

Att. 1: Pilnībā iebūvēta

1. Atgāziet sānu paneļa augšdaļu mazliet uz āru (2).
2. Sānu paneli nolaidiet un izvelciet no pamatnes iedobes (3).

Remonts

4.10.2 Sānu paneļa uzstādīšana

1. Ielieciet sānu paneli pamatnes iedobē (1).

Att. 2: Pilnībā iebūvēta

1. Uzspiediet sānu paneli uz ierīces (2).
2. Nostipriniet sānu paneli ar skrūvēm (3).

Remonts

4.11 Durvju ārējās daļas nomaiņa

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves.

4.11.1 Durvju ārējās daļas noņemšana

Izskrūvējiet tālāk aprakstītajās darbībās norādītās skrūves.

1. Atveriet durvis.
2. Izskrūvējiet četras skrūves.

Izskrūvējiet abas skrūves.

4.11.2 Durvju ārējās daļas uzstādīšana

Remonts

Prasība:

Izolācijas materiālam ir jābūt izvietotam pareizi un piestiprinātam pie durvju ārējās daļas iekšpuses. √ Durvju ārējās daļas virām ir jābūt uzliktām. 1. Pieveriet durvju iekšējo daļu tā, ka tā nenostiprinās vietā. 2. Uzspiediet durvju ārējo daļu uz augšu zem vadības paneļa (1).

1. Durvju ārējo daļu piespiediet pret iekšējo daļu un turiet (2).

4.

Pieturiet durvis aiz sāniem.

Atveriet durvis un nostipriniet tās ar divām skrūvēm (4 x 11 mm metāla skrūves).

1. Nostipriniet durvju ārējo daļu ar četrām skrūvēm (4 x 11 mm metāla skrūves).

4.12 Vadības paneļa nomaiņa

Ja darbības modulis ir bojāts, ir jānomaina viss vadības panelis.

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves. √ Durvju ārējai daļai ir jābūt noņemtai. √ Durvju ārējai daļai ir jābūt noņemtai (pilnībā iebūvēta / iebūvēta).

4.12.1 Vadības paneļa noņemšana

1. Atvienojiet vadības paneļa un skalošanas palīglīdzekļa zema līmeņa sensora elektriskos savienojumus (1, 2).

1. Atvienojiet zemējuma kabeli (3) (papildaprīkojums).
2. Atveriet ierīces durvis.
3. Nepieļaujiet, ka vadības panelis nokrīt (pieturiet to).
4. Izskrūvējiet sešas skrūves.

1. Nonemiet vadības paneli.

4.12.2 Vadības paneļa uzstādīšana

Izmantojiet 4 x 16 mm skrūves.

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.13 Durvju atsperu fiksēšana

1. Iznemiet vada stiprinājuma vāku.

Vadu sistēma automātiski piestiprinās pie durvju viras.

Remonts

1. Pieveriet durvis (4).
2. Atvirziet rievu un atlaidiet durvju viru (5).
3. Atveriet durvis (6).

1. Atkārtojiet darbību otrā ierīces pusē.

Remonts

4.14 Pamatnes paneļa nomaiņa

Kājas ir vienādas, tāpēc tās var mainīt vietām.

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves. √ Durvju ārējai daļai ir jābūt noņemtai. √ Durvju ārējai daļai ir jābūt noņemtai (pilnībā iebūvēta / iebūvēta).

4.14.1 Pamatnes paneļa noņemšana

1.

Nepareiza noņemšana

Ja pamatnes paneli atbrīvo sānos un noņem, abi balsteni var nolūzt. Ja ir bojāts tikai viens balstenis, to var nomainīt ar otru sānu balsteni, jo abi ir vienādi.

Ir ieteicams palikt kaut ko zem ierīces priekšdaļas sānos, lai mazinātu slodzi uz pamatnes paneļa kājām.

1. Ievirziet skrūvgriezi vadotnēs (1) un atbrīvojiet aizturi, nospiežot to uz leju.

1. Noņemiet paneli.
2. Noņemiet kājas uz priekšu (1).

4.14.2 Priekšējā paneļa uzstādīšana

1. Iestipriniet kājas.
2. Piestipriniet pamatnes paneļa augšdaļu (1) un spiediet paneli uz leju, līdz tas nofiksējas vietā tā, ka atskan klikšķis (2).

4.15 Pamatnes plāksnes nomaiņa

Pamatnes plāksne ir priekšdaļas apakšā.

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves. Mēbeles panelim (papildaprīkojums) ir jābūt noņemtam. √ Durvju ārējai daļai ir jābūt noņemtai. √ Durvju ārējai daļai ir jābūt noņemtai (pilnībā iebūvēta / iebūvēta). √ Pamatnes panelim ir jābūt noņemtam (papildaprīkojums).→549

1. Izskrūvējiet abas skrūves (1).

1. Atbrīvojiet aizturelementus (2).
2. Piesardzīgi pagāziet pamatnes plāksni uz priekšu (1).

Atbilstīgi modeļa sērijai gaismekļa EmotionLight spraudnis joprojām ir piestiprināts pie pamatnes.

Spraudni noņemiet no izcilņa un atvelciet uz aizmuguri (papildaprīkojums) (2).

4.15.2 Pamatnes plāksnes uzstādīšana

Lai uzstādītu pamatnes plāksni, veiciet pretējas darbības apgrieztā secībā.

Remonts

4.16 Pārplūdes caurules nomaiņa

Pārplūdes caurule ir ierīces priekšdaļas apakšā.

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves. √ Mēbeles panelim ir jābūt noņemtam (papildaprīkojums). √ Durvju ārējai daļai ir jābūt noņemtai. √ Pamatnes panelim ir jābūt noņemtam (papildaprīkojums). → 549 Pamatnes plāksnei ir jābūt noņemtai. → 550

4.16.1 Pārplūdes caurules noņemšana

Sakrājies ūdens

• Kad noņem iztukšošanas šļūteni, var izplūst sakrājies ūdens.
• Ļaujiet ūdenim iztecēt traukā vai iztukšojiet pamatnes tvertni ar izsūkšanas šļirci.
• Atbrīvojiet aizturmehānisma augšdaļu (1, 2).

1. Atbrīvojiet augšdaļas aizturelementus.

1. Pabāziet skrūvgriezi zem metāla aiztura (1).
2. Saudzīgi atbrīvojiet metāla skavu (2).

1. Noceliet pārplūdes cauruli.

4.16.2 Pārplūdes caurules uzstādīšana

Ūdens radītu bojājumu risks nepareizas pārplūdes caurules uzstādīšanas dēļ! Pareizi ielieciet pārplūdes cauruli apakšdalā pamatnes iedobes vadotnē. Pareizi nostipriniet pārplūdes cauruli augšdalā tā, ka atskan klikšķis.

1. Novietojiet pārplūdes cauruli (1).
2. Ievirziet pārplūdes cauruli blīvējumā (2).
3. Iespiediet pārplūdes cauruli blīvējuma vadotnē (3).
4. Uzmanīgi ielieciet pārplūdes cauruli vietā (4).
5. Nostipriniet pārplūdes cauruli ar skavu (5).

1. Pārbaudiet uzstādītās daļas kreiso un labo pusi. 3. Pārbaudiet, ka tā ir stingri nostiprināta.

1. Uzlieciet metāla skavu kreisajā un labajā pusē.

4.17 Durvju iekšējās daļas nomaiņa

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves.

4.17.1 Durvju iekšējās daļas noņemšana

1. Izskrūvējiet skrūves (1)
2. Noņemiet durvju iekšējo daļu uz augšu (2).

1. Nostipriniet durvju viru ar skrūvēm.
2. Uzlieciet durvju iekšējo daļu uz durvju viras.
3. Nostipriniet durvju iekšējo daļu ar skrūvēm.

4.17.2 Durvju iekšējās daļas uzstādīšana

1. Atvāziet durvju blīvējumu uz priekšu.
2. Aizlieciet durvju iekšējo daļu aiz durvju blīvējuma.
3. Aizveriet durvju iekšējo daļu.
4. Atvāziet durvju blīvējumu uz augšu. Sānu daļām ir jābūt vērstām uz augšu.
5. Pavirziet durvju viru uz augšu.

Remonts

4.18 Viru nomaiņa

Prasība:

Ierīces elektropadevei ir jābūt atvienotai. Durvju ārējai daļai ir jābūt noņemtai. Pamatnes plāksnei ir jābūt noņemtai. Pamatnes panelim ir jābūt noņemtam (papildaprīkojums). Durvju atsperēm ir jābūt noņemtām. Vadības panelim ir jābūt noņemtam. Kabeļa kūļa turētājam apakšdaļas labajā pusē ir jābūt noņemtam. Pārplūdes caurulei ir jābūt atbrīvotai.

4.18.1 Viru noņemšana

1. Ar skrūvgriezi atbrīvojiet izcilņus (1) un durvis kopā ar virām izvelciet uz augšu (2).

1. Atvienojiet durvju viru zemētājsavienojumu.

Tā vienlaikus noņem arī durvju apakšējo blīvējumu.

1. Lai no noņemtajām durvīm noņemtu viras, izskrūvējiet katras viras abas skrūves.

4.18.2 Viru uzstādīšana

Remonts

1. Uzspiediet durvju blīvējumu uz durvju iekšējās daļas apakšmalas.

1. Abās pusēs piestipriniet viras (1). Nostipriniet katru viru un durvju blīvējuma plastmasas turētāju pie durvju iekšējās daļas (2) ar divām skrūvēm.

1. Ievietojiet viras kopā ar durvju iekšējo daļu (1).

1. Apakšējo durvju blīvējumu piesardzīgi uzlieciet pār tvertnes pārplūdes renēm (2) un pārbaudiet, ka novietojums ir pareizs.
2. Ieāķējiet viras (3).

6.

Ja nav zemētājsavienojuma, durvīm var būt elektrotīkla lauka potenciāls.

Remonts

Izveidojiet zemētājsavienojumu.

1. Uzlieciet uz apakšējā durvju blīvējuma divas turētājskavas.

Remonts

4.19 (Apakšējā) durvju blīvējuma nomaiņa

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. √ Durvju ārējai daļai ir jābūt noņemtai. Pamatnes plāksnei ir jābūt noņemtai. →550 Pamatnes panelim ir jābūt noņemtam (papildaprīkojums). →549 √ Durvju atsperēm ir jābūt noņemtām. √ Vadības panelim ir jābūt noņemtam. Kabeļa kūļa turētājam apakšdaļas labajā pusē ir jābūt noņemtam.

4.19.1 Durvju blīvējuma noņemšana

1. Noņemiet apakšējā durvju blīvējuma abas turētājskavas (1, 2).

1. Atvienojiet pārplūdes cauruli.

1. Noceliet pārplūdes reni.

1. Noņemiet apakšējo durvju blīvējumu no durvju iekšējās daļas.

4.19.2 Durvju blīvējuma uzstādīšana

1. Durvju blīvējuma sliedes kreisajā un labajā pusē uzlieciet blīvēšanas aizbāzni.

1. Durvju blīvējumu kopā ar blīvēšanas aizplāksni ielieciet durvju iekšējā daļā.
2. Nostipriniet durvju blīvējumu ar divām turētājskavām.

→ "Viru uzstādīšana", 555

Remonts

4.20 (Augšējā) durvju blīvējuma nomaiņa

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves.

4.20.1 Durvju blīvējuma noņemšana

▶ Noņemiet durvju blīvējumu no iekšējā rāmja.

4.20.2 Durvju blīvējuma uzstādīšana

Durvju blīvējums pirms uzstādīšanas ir jānogriež pareizā garumā. Piemēram, 1750 mm, ja ierīce ir 81 cm augsta, vai 1850 mm, ja ierīce ir 86 cm augsta.

1. Sagatavojiet piemērotu durvju blīvējumu.
2. Blīvējuma profils ir jāuzstāda pareizā stāvoklī.

1. Baltajam punktam un blīvējuma padziļinājuma joslai ir jābūt vienā līmenī.

Blīvējums nedrīkst būt sakrokots vai izstiepts stūros. Blīvējuma galiem ir jābūt nogrieztiem diagonāli un jāsašaurinās virzienā uz priekšdaļas tvertnes dibenu.

Novietojiet blīvējuma galu taisni pret priekšdaļu zem durvju iekšējās daļas. Blīvējumam ir jāpieguļ iespējami dziļi pie tvertnes sāna.

Pareizi uzstādīts durvju blīvējums

Gaismeklis EmotionLight ir ārpus skalošanas līdzekļa tvertnes priekšdaļas augšpusē.

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves. √ Ierīcei var netraucēti piekļūt. Darbvirsmai ir jābūt noņemtai (papildaprīkojums). √ Labajam sānu panelim ir jābūt noņemtam (papildaprīkojums).

4.21.1 Gaismekļa EmotionLight noņemšana

1. Aizmugurē noņemiet aizturāki (1).

1. Noņemiet turētāju uz augšu (2).
2. Izvelciet spraudni no savienotāja (ierīces priekšdaļā apakšā pa labi).

1. Atvienojiet barošanas moduļa elektriskos savienojumus.

4.21.2 Gaismekļa EmotionLight uzstādīšana

1. Ielieciet turētāju skalošanas līdzekļa tvertnes rāmī (1).

1. Uzlieciet aizturāki (2).

3.

UZMANĪBU!

Nepareiza uzstādīšana!

Kabeļa bojājumi pie durvju viras

Kabeli pie durvju viras (starp plakano locīklu un skalošanas līdzekļa tvertni) uzstādiet tā, lai kustīgās daļas to nevar bojāt.

Uzstādiet kabeli labajā pusē apakšā.

Gaismekli TimeLight nomainiet tikai pilnībā. Gaismekļa TimeLight modulis ir piestiprināts pie pamatnes plāksnes aizmugures.

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves. Pamatnes panelim ir jābūt noņemtam. → 549 Pamatnes plāksnei ir jābūt noņemtai un apvērstai. → 550

4.22.1 Gaismekļa TimeLight noņemšana

1. Paspiediet aizturelementus (1) uz āru.

4.22.2 Gaismekļa TimeLight uzstādīšana

1. Atspiediet aizturelementus (1) vietā.

1. Iebīdiet gaismekļa TimeLight moduli vadotnē (2).
2. Izveidojiet elektriskos savienojumus.
