NÁVOD NA OBSLUHU SR85E802LE SIEMENS

1. Vysuňte kovový rám ven z kolejnic.

1.1 Dôležité informácie 767

1.1.1 Účel 767

1.2 Vysvetlenie symbolov 767

1.2.1 Úrovne nebezpečenstva....767

1.2.2 Symboly označujúce riziká....767

1.2.3 Štruktúra varovaní 768

Nástroje a pomôcky 770

Oprava....771

4.1 Výmena pracovnej plochy 771

4.1.1 Odobratie pracovnej plochy 771

4.1.2 Montáž pracovnej plochy....771

4.2 Inštalácia systému košov 772

4.2.3 Montáž naparovacej vložky....773

4.9 Výmena viečka čerpadla na odpadovú vodu 781

4.9.1 Odoberanie viečka čerpadla na odpadovú vodu 781

4.9.2 Montáz viečka čerpadla na odpadovú vodu....781

4.10 Výmena bočného panela....782

4.10.1 Odstránenie bočného panelu 782

4.10.2 Montáž bočného panelu....783

4.12.1 Odstránenie ovládacieho panelu 786

4.14 Výmena spodného panelu 789

4.14.1 Odstránenie spodného panelu....789

4.14.2 Montáz spodného panelu....789

4.16 Výmena prepadového vedenia.... 791

4.16.1 Odoberanie prepadového kanála....791

4.16.2 Montáž prepadového vedenia 792

4.17 Výmena vnútorných dvierok....794

4.17.1 Odoberanie vnútorných dvierok....794

4.17.2 Montáž vnútorných dvierok 794

4.19 Výmena (spodného) tesnenia dvierok 798

4.19.1 Odoberanie tesnenia dvierok....798

4.20 Výmena (horného) tesnenia dvierok....800

4.20.1 Odoberanie tesnenia dvierok....800

4.20.2 Montáž tesnenia dvierok 800

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.

V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
	Všeobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napátím
	Nebezpečenstvo výbuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovani

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
	Označenie špeciálneho pokynu (textové a/alebo grafické)
	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

• Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
• Po oprave zariacfte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Riziko poranenia na ostrých hranách!

■ Noste ochranné rukavice.

Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch

■ Noste ochrannú obuv.
■ Zaistite t'ažké komponenty proti pádu.
■ Nesiahajte končatinami do pohybujúcich sa komponentov.

Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!

■ Používajte len originálne náhradné diely.
Riziko poškodenia elektrostaticky citlivých komponentov (ESD)!
■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Označenie Detaily Snímky
Skrutkovač Torx T20 s otvorom [00340764]	100 mm, pre skrutky s bezpečnostným čapom
Skrutkovač Torx T15	Dĺžka 80 mm
Plochý skrutkovač Čepeľ 10 mm x 1,6 mm x 200 mm
Kliešte špicaté [00340871]	Dĺžka: 200 mm, rovné

Oprava

4.1 Výmena pracovnej plochy

Požiadavka:

1. Odstráňte pracovnú plochu.

4.1.2 Montáž pracovnej plochy

4.2 Inštalácia systému košov

Požiadavka:

Príslušný kôš bol odstránený zo spotrebiča.

4.2.2 Montáž úchytky na pridržanie pohárov Špeciálne nástroje:

Postup [00614935]
Úchytka na pridržanie pohárov [00618565]

Pri umývaní pohárov sa úchytka na pridržanie pohárov dá vyklopiť. Pri-daným nahnutím sa zníži zachytávanie vody na spodnej časti pohárov. V prípade vysokých pohárov odporůčame nechat’ úchylky na pridržanie po-hárov sklopené.Ak je vo vrchnom koši voliteľná plastová vložka, musí sa najskôr vybrat’.

1. Vyberte plastovú vložku.

1. Uložte predmety na umytie.

4.2.3 Montáž naparovacej vložky

Špeciálne nástroje:

Postup [00614935]
Úchytka na pridržanie pohárov [00618565]

1. Otočte filter na hrubé nečistoty proti smeru hodinových ručičiek (1) a odoberte filtračný systém (2).

Skontrolujte, či do odpadového priestoru nespadol žiaden cudzí predmet.

1. Znovu zmontujte filtračný systém. Uistite sa, že aretačné výstupky na filtrí na hrubé nečistoty zacvakli na svoje miesto.

Uistite sa, že sa označenia šípky zhodujú.

Oprava

4.6 Montáž ostrekovacej hlavice na plech na pečenie

Prehriatie hlavného pripojenia!

Nebezpečenstvo požiaru

Na vypáčenie môžete použit malý skrutkovač.

Požiadavka:

1. Vložte dlhý koniec pružiny do otvoru dávkovacieho zariadenia (1).

1. Vložte krátky koniec pružiny do otvoru krytu na prací prostriedok (2).
2. Vtlačte kryt do dávkovacieho zariadenia (3).

4.9 Výmena viečka čerpadla na odpadovú vodu

Požiadavka:

Kôš je vybratý.
√ Filtry sú vybraté.→777

4.9.1 Odoberanie viečka čerpadla na odpadovú vodu

1. Odčerpajte všetku vodu.

V prípade potreby použite špongiu.

1. Pomocou lyžice vypáčte viečko čerpadla a chytte ho za priečny diel.

4.9.2 Montáž viečka čerpadla na odpadovú vodu

Vložte viečko čerpadla (1) a zatlačte nadol (2).

4.10 Výmena bočného panela

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
√ Spotrebič je voľne dostupný.
√ Voľne stojace spotrebiče: Pracovná plocha bola odobrata.

4.10.1 Odstránenie bočného panelu

1. Odstráňte skrutky z bočného panelu (1).

1. Nakloňte bočný panel v hornej časti mierne smerom von (2).
2. Dajte bočný panel nižšie a vytiahnite ho zo základného žřabu (3).

Oprava

4.10.2 Montáž bočného panelu

1. Vložte bočný panel do základného žl'abu (1).

1. Vtlačte bočný panel na spotrebič (2).
2. Zaistite bočný panel pomocou skrutiek (3).

Oprava

Jednoducho vyberte skrutky popísané v nasledujúcich krokoch.

1. Otvorte dvierka.
2. Odoberte štyri skrutky.

Odstráňte dve skrutky.

POZOR! Nesprávne umiestnené alebo nezabezpečené káble! Nebezpečenstvo káblového zapojenia ► Káble umiestnite na bezpečné miesto pomocou lepiacej pásky.

Oprava

Požiadavka:

Izolačný flauš bol správne umiestnený a zafixovaný na vnútornej strane vonkajších dvierok.
Závesy sú vložené do vonkajších dvierok.
1. Zatvorte vnútorné dvierka tak, aby nezacvakli.
2. Zatlačte vonkajšie dvierka nahor pod ovládací panel (1).

1. Zatlačte vonkajšie dvierka na vnútorné dvierka a pridržte (2).

4.

Dvierka zaistite a z jednej strany pridržte.

Otvorte dvierka a zaistite ich pomocou dvoch skrutiek (kovové skrutky 4 x 11 mm).

1. Zaistite vonkajšie dvierka pomocou štyroch skrutiek (kovové skrutky 4 x 11 mm).

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Vonkajšie dvierka sú odobraté.
√ Vonkajšie dvierka sú odobraté (plne integrované/integrované).

4.12.1 Odstránenie ovládacieho panelu

1. Odpojte elektrické pripojenia z ovládacieho panelu a spodného snímača pomocného oplachovania (1, 2).

1. 1. Dvierka mieme pootvorte (1).

2. Zaistite v drážke základného žřabu (2).

3. Pomaly zatvorte dvierka (3).

4.14 Výmena spodného panelu

Pätky sú identické a je možné ich zamenit'.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Vonkajšie dvierka sú odobraté.
√ Vonkajšie dvierka sú odobraté (plne integrované/integrované).

4.14.1 Odstránenie spodného panelu

1.

Nesprávne odstránenie. Ak sa spodný panel uvoľní na boku a odoberie, dve upeňovacie dosky by sa mohli vylomít. Ak sa poškodí len jedna upeňovacia doska, bočná strana sa dá vymenit', pretože upeňovacie dosky sú identické. Odporůčame umiestniť niečo pod spotrebič z bočnej prednej strany, aby ste odfahčili zataženie spodného panelu s pătkami.

1. Dostaňte sa do vodiacich lišt (1) pomocou skrutkovača a uvoľnite úchytku stlačením nadol.

4.14.2 Montáž spodného panelu

1. Vložte pätky.
2. Pripojte spodný panel na vrchnej strane (1) a zatlačte nadol, aby počutel'ne za-cvakol na svoje miesto (2).

Doska zásuvky v základni sa nachádza v spodnej časti vpredu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Čelo nábytku (voliteľné) je odobraté.
Vonkajšie dvierka sú odobraté.
Vonkajšie dvierka sú odobraté (plne integrované/integrované).
Spodný panel (voliteľné) je odobratý.→789

4.15.1 Odobratie dosky zásuvky v základni

1. Odstráňte dve skrutky (1).

1 2 2 1

4.16 Výmena prepadového vedenia

Prepadové vedenie sa nachádza v spodnej prednej časti spotrebiča.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Čelo nábytku je odobraté (volitel'né).
Vonkajšie dvierka sú odobraté.
Spodný panel (voliteľné) je odobratý.→789
Doska zásuvky základne je odobratá.→790

4.16.1 Odoberanie prepadového kanála

Zbytková voda

• Ked' sa odoberie vypúštacia hadica, môže vytiect' zbytková voda.

• Vodu zachyťte alebo ju odstráňte zo základne pomocou odsávacej striekačky.

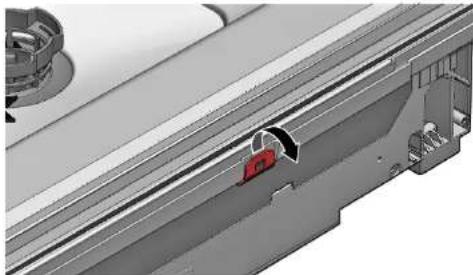

• Vypáčte zachytávací mechanizmus hore (1, 2).

1. Uvoľnite zachytávací prvok hore.

1. 1. Skrutkovač vložte pod kovovú brzdu (1).

2. Jemne uvol'nite kovovú úchytku (2).

4.16.2 Montáž prepadového vedenia

Škody spôsobené vodou kvôli nesprávnej montáži prepadového vedenia! Správne vložte prepadové vedenie dole do vodidla základného žřabu. Zacvaknite prepadové vedenie správne na svoje miesto hore.

1. 1. Umiestnite prepadové vedenie (1).

2. Presuňte prepadové vedenie do tesnenia (2).

3. Zatlačte prepadové vedenie do vodidla tesnenia (3).
4. Prepadové vedenie (4) vložte presne.
5. Zacvaknite prepadové vedenie (5).

4.17 Výmena vnútorných dvierok

Požiadavka:

4.17.1 Odoberanie vnútorných dvierok

1. Odstráňte skrutky (1).
2. Odoberte vnútorné dvierka smerom nahor (2).

1. Záves dvierok zaistite pomocou skrutiek.
2. Vnútorné dvierka umiestnite na záves dvierok.
3. Vnútorné dvierka zaistite pomocou skrutiek.

4.17.2 Montáž vnútorných dvierok

1. Sklopte tesnenie dvierok dopredu.
2. Posuňte vnútorné dvierka za tesnenie dvierok.
3. Zatvorte vnútorné dvierka.
4. Sklopte tesnenie dvierok nahor. Bočné časti smerujú nadol.
5. Záves dvierok posuňte nahor.

Spotrebič je odpojený od elektrického napájania.
Vonkajšie dvierka sú odobraté.
Doska zásuvky základne je odobratá.
√ Spodný panel (voliteľné) je odobratý.
Pružiny z dvierok sú odstránené.
Ovládací panel je odobratý.
Držiak pásu káblov dole vpravo je odstránený.
√ Prepadové vedenie je uvolnené.

4.18.1 Odoberanie závesov

1. Uvoľnite západky pomocou skrutkovača (1) a dvierka spolu so závesmi vytiahnite smerom nahor (2).

1. Uvoľnite uzemňovacie pripojenie na závese dvierok.

Súčasne sa odstráni spodné tesnenie dvierok.

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napátim!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Oprava

1. Zatlačte tesnenie dvierok do spodného okraja vnútorných dvierok.

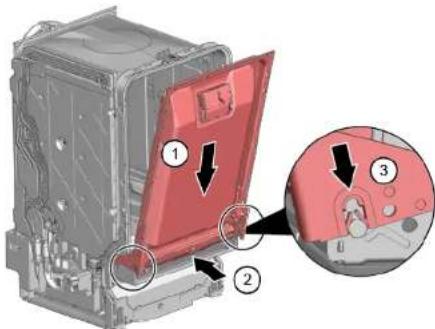

1. Pripojte závesy na každú stranu (1). Zaistite záves a plastový držiak tesnenia dvierok na vnútorných dvierkach (2) pomocou dvoch skrutiek na každý záves.

1. Zaveste závesy spolu s vnútornými dvierkami (1).

1. Umiestnite spodné tesnenie dvierok opatrne nad prepadové žlaby nádoby (2) a skontrolujte, či sú na správnom mieste.

2. Zaveste závesy (3).

6.

Chýbajúce uzemňovacie pripojenie môže spôsobit' elektrické napätie na dvierkach.

Oprava

Vytvorte uzemňovacie pripojenie.

1. Na spodné tesnenie dvierok namontujte dve zachytávacie úchytky.

Oprava

4.19 Výmena (spodného) tesnenia dvierok

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Vonkajšie dvierka sú odobraté.
Doska zásuvky základne je odobratá.→790
Spodný panel (voliteľné) je odobratý.→789
Pružiny z dvierok sú odstránené.
Ovládací panel je odobratý.
Držiak pásu káblov dole vpravo je odstránený.

1. Zo spodného tesnenia dvierok odmontujte dve zachytávacie úchytky (1, 2).

1. Z vnútorných dvierok odmontujte spodné tesnenie dvierok.

1. Vložte tesnenie dvierok spolu s uzatváracou klapkou do vnútorných dvierok.
2. Zaistite tesnenie dvierok pomocou dvoch zachytávacích úchytiek.

4.20 Výmena (horného) tesnenia dvierok

Požiadavka:

Z vnútorného rámu odmontujte tesnenie dvierok.

4.20.2 Montáž tesnenia dvierok

Tesnenie dvierok sa musí orezať na správnu dĺžku pred montážou. To je 1750 mm pre spotrebiče s výškou 81 cm a 1850 mm pre spotrebiče s výškou 86 cm.

1. Pripravte si vhodné tesnenie dvierok.
2. Zabezpečte správnu montážnu polohu profilu tesnenia.

Tesnenie nesmie byť zvlnené ani natiahnuté na rohoch. Tesnenie je odrezané na konci po uhlopriečke a zužuje sa do spodnej časti nádoby vpredu.

Koniec tesnenia umiestnite rovno dopredu pod vnútorné dvierka. Tesnenie by sa malo opierat' o bok nádoby do maximálnej možnej miery.

Správne namontované tesnenie dvierok:

EmotionLight sa nachádza hore vpredu vo vonkajšej časti vyplachovacej nádržky.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
√ Spotrebič je volne dostupný.
√ Pracovná plocha bola odobratá (volitel'né).
Panel po pravej ruke je odobratý (voliteľné).→782

4.21.1 Odoberanie osvetlenia EmotionLight

1. Odpojte úchytku vzadu (1).

1. Použite úchytku (2).

3.

POZOR!

Nesprávna montáž!

4.22 Výmena TimeLight

TimeLight vymieňajte len ako kompletný diel. Modul TimeLight je pripevnený na zadnú časť dosky zásuvky základne.

Požiadavka:

4.22.1 Odstránenie TimeLight

1. Zachytávacie prvky (1) ohnite mierne smerom von.
