Ürün Tipi	Ankastre Bulaşık Makinesi
Marka	Siemens
Model	SR85E802LE
Yükseklik	86 cm (86 cm model)
Elektrik Beslemesi	230 V, 50 Hz
Kurulum Tipi	Ankastre veya Tam Entegre
Sepet Sayısı	2 sepet + Vario çekmece
Filtrasyon Sistemi	Kaba filtre, mikro filtre
Sprey Kolları	3 kol (üst, alt, ocak başlığı)
İç Aydınlatma	EmotionLight
Kalan Süre Göstergesi	TimeLight
Özel Fonksiyonlar	Buharlı pişirme aparatı, eğilebilir fincan rafı
Güvenlik Talimatları	Onarımdan 60 saniye önce cihazın fişini çekin, koruyucu eldiven giyin
Onarılabilirlik	Yedek parçalar mevcuttur: tezgah, sepet, kol, filtreler, kapı, menteşeler vb.
Bakım	Filtrelerin ve sprey kollarının düzenli temizliği

Sık sorulan sorular - SR85E802LE SIEMENS

Tezgah nasıl sökülür?

Tezgahı sökmek için, tezgahın altındaki iki kilitleme kolunu yukarı itin, ön kısmı hafifçe kaldırın, ardından geriye doğru itin ve çıkarın. Herhangi bir müdahaleden önce cihazın fişinin çekildiğinden emin olun.

Sprey kolu nasıl değiştirilir?

Bir sprey kolunu çıkarmak için, yukarı kaldırarak klipsini açın veya (modele göre) döndürerek çıkarın. Takmak için, yerine oturana kadar itin. Montajdan sonra serbestçe döndüğünü kontrol edin.

Filtreler nasıl temizlenir?

Kaba filtreyi saat yönünün tersine çevirin ve filtreleme sistemini çıkarın. Mikro filtreyi çıkarmak için aşağı indirin. Akan su altında temizleyin, ardından okları hizalayarak yeniden takın. Hazneye yabancı cisim düşmemesine dikkat edin.

Güç kablosu nasıl değiştirilir?

Cihazın fişini çekin ve su beslemesini kesin. Bağlantı kablosunu soketten çıkarmak için yavaşça yukarı ve aşağı hareket ettirin. Yeni kabloyu bir tık sesi duyulana kadar takın. Onarımdan sonra VDE 0701'e göre güvenlik testi yapın.

Kapı düzgün kapanmazsa ne yapmalı?

Menteşelerin sağlam olduğundan ve kapı yaylarının doğru takıldığından emin olun. Ayarlar için 'Kapı yaylarını sabitleme' ve 'Menteşeyi değiştirme' bölümüne bakın. Hiçbir contanın kaymadığından emin olun.

Fincan rafı nasıl takılır?

Eğimli tepsi kılavuzunu sepetin önüne takın, ardından fincan rafını sabitleyin. Büyük bardaklar için raf klipsini kullanın. Raf, su birikmesini önlemek için açılabilir.

Alt kapı contası nasıl değiştirilir?

Tutma klipslerini çıkarın, taşma kanalını ayırın, taşma oluğunu kaldırın, ardından iç kapıdaki contayı çıkarın. Montaj için contayı kapatma klapesiyle birlikte iç kapıya yerleştirin ve klipslerle sabitleyin. Contanın doğru konumlandırıldığından emin olun.

Kapı yayları nasıl ayarlanır?

Kablo kılavuzu kapağını çıkarın, kapıyı hafifçe açın, süpürgelik çentiğine sabitleyin, kapıyı yavaşça kapatın, böylece kablo sistemi otomatik olarak takılır. Diğer tarafta tekrarlayın. Yaralanmaları önlemek için eldiven kullanın.

Vario çekmece nasıl sökülür?

Kulp ayaklarını içe doğru bükün, kulpı yukarıdan çıkarın, yan plastik parçaları dışa doğru itin, katlanabilir çubukları çıkarın, ardından metal çerçeveyi ileri ve geri iterek çıkarın. Montaj ters sırada yapılır.

Kontrol paneli nasıl değiştirilir?

Cihazın fişini çekin ve ön kapıyı sökün. Elektrik bağlantılarını ve topraklama kablosunu çıkarın, altı vidayı sökün, ardından kontrol panelini çıkarın. Yeni paneli ters adımlarla 4x16 mm vidalarla takın. Kablolara zarar vermemek için dikkatli olun.

KULLANIM KILAVUZU SR85E802LE SIEMENS

Onarım İpuçları - Bulaşık makinesi

Bu doküman hakkında 928

1.1 Önemli bilgi 928

1.1.1 Amacı 928

1.2 Sembollerinin açıklaması 928

1.2.1 Tehlike kademeleri....928

1.2.2 Tehlike sembolleri 928

1.2.3 İkaz bilgilerinin yapısı 929

1.2.4 Genel semboller....929

Güvenlik....930

2.1 Genel Güvenlik bilgileri 930

2.1.1 Tüm ev gereçleri 930

Ekipman ve yardım....931

Onarım 932

4.1 Üst tablanın değiştirilmesi 932

4.1.1 Üst tablanın sökülmesi 932

4.1.2 Üst tablanın monte edilmesi 932

4.2 Sepetlerin monte edilmesi 933

4.2.1 86 cm'lik modeller için 614935 kodlu malzemenin takılması 933

4.2.2 Geçme parçanın takılması 933

4.2.3 Buhar ünitesinin takılması 934

4.3 varioDrawer'ın değiştirilmesi 935

4.3.1 varioDrawer'ın çıkarılması 935

4.3.2 varioDrawer'ın takılması 936

4.4 Püskürtme kollarının değiştirilmesi 937

4.4.1 Püskürtme kolunun çıkartılması 937

4.4.2 Püskürtme kolunun takılması 937

4.5 Filtrelerin değiştirilmesi 938

4.5.1 Filtrenin çıkartılması 938

4.5.2 Filtrelerin takılması 938

4.6 Fırın tepsisi püskürtme kafasının takılması....939

4.7 Güç kablosunu değiştirme....940

4.7.1 Güç kablosunu çıkarma....940

4.7.2 Güç kablosunu takma....940

4.8 Deterjan kapağının değiştirilmesi....941

4.8.1 Deterjan kabının çıkarılması....941

4.8.2 Yay takma....941

4.8.3 Deterjan kabı kapağının takılması....941

4.9 Atık su pompa kapağının değiştirilmesi....942

4.9.1 Atık su pompa kapağının çıkartılması 942

4.9.2 Atık su pompa kapağının takılması 942

4.10 Yan panelin değiştirilmesi 943

4.10.1 Yan paneli çıkarma....943

4.10.2 Yan panelin takılması 944

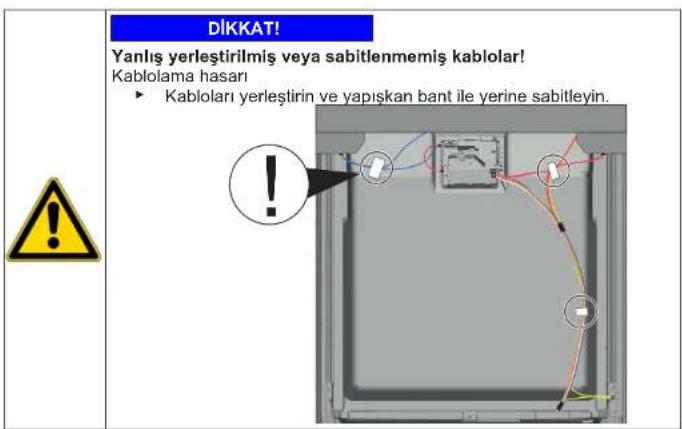

4.11 Dış kapının değiştirilmesi....945

4.11.1 Dış kapının sökülmesi....945

4.11.2 Dış kapının takılması 945

4.12 Kontrol panelinin değiştirilmesi....947

4.12.1 Kontrol panelini sökme....947

4.12.2 Kontrol panelini takma 947

4.13 Kapı yaylarının sabitlenmesi 948

4.14 Ayak panelinin değiştirilmesi....950

4.14.1 Ayak panelinin sökülmesi....950

4.14.2 Ayak panelinin takılması 950

4.15 Taban soket plakasının değiştirilmesi 95

4.15.1 Taban soket plakasını çıkarma....951

4.15.2 Taban soket plakasının takılması....951

4.16 Taşma borusunun değiştirilmesi....952

4.16.1 Taşma kanalının sökülmesi....952

4.16.2 Taşma borusunun takılması 953

4.17 İç kapının değiştirilmesi 955

4.17.1 İç kapının çıkartılması 955

4.17.2 İç kapının takılması 955

4.18 Menteşelerin değiştirilmesi 956

4.18.1 Menteşelerin sökülmesi 956

4.18.2 Menteşe kurulumu 956

4.19 Kapı contasının (alt) değiştirilmesi 959

4.19.1 Kapı contasının çıkartılması 959

4.19.2 Kapı contasının takılması 960

4.20 Kapı contasının (üst) değiştirilmesi 961

4.20.1 Kapı contasının sökülmesi 961

4.20.2 Kapı contasının takılması 961

Onarım İpuçları - Bulaşık makinesi

4.21 EmotionLight ışığının değiştirilmesi 962

4.21.1 EmotionLight ışığının çıkartılması 962 4.21.2 EmotionLight ışığının takılması 962

4.22 TimeLight'ın (Zaman göstergesi) Değiştirilmesi.... 965

4.22.1 TimeLight'ın sökülmesi 965 4.22.2 TimeLight kurulumu....965

Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amacı

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tehlike kademesi Anlamı
	TEHLİKE	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur.
	UYARI	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir.
	DİKKAT	İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir.
	DİKKAT!	İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir.

Tablo 1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
		Genel ikaz bilgisi
		Elektrik geriliminden kaynaklanan tehlike
		Pallamadan kaynaklanan tehlike
		Kesmeden dolayı yararlanma tehlikesi
		Sıkışıp ezilmeden dolayı yaralanma tehlikesi

Bu doküman hakkında

Tehlike sembolü Anlamı
		Sıcak yüzeylerden kaynaklanan tehlike
		Güçlü elektromanyetik alan tehlikesi
		İyonizasyon olmayan ışinlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarıda bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel sembol Anlamı
	Özel ipucu işareti (metin ve/veya grafik)
	Basit ipucu işareti (yalnızca metin)
	Video linki işareti

Genel sembol Anlamı
	Gerekli araçlar işareti
	Ön koşulların işareti
	Koşul işareti (... olursa .... olur)
	Sonuç işareti
Başlat Tuş veya düğme işareti
[00123456] Malzeme numarası işareti
Durum Gösterilen yazı / ekran işareti (cihaş ekranındaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi

• Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir!
• Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

■ Koruyucu eldiven kullanılmalıdır.

Ağır ve hareketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri

■ Koruyucu ayakkabı giyin. ■ Yere düşmemesi için ağır parçaları emniyete alın. - Hareketli parçaların arasına gövde parçaları koymayın.

Cihaz güvenliğinde / fonksiyonda tehlike!

■ Yalnızca orijinal parçalar kullanılmalıdır.

Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)!

■ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylar Görüntüler
Delik boşluklu Torx T20 tornavida [00340764]	100 mm, emniyet pimli vidalar için
Torx T15 tornavida Uzunluk 80 mm
Düz tornavida Bıçak	10 mm x 1,6 mm x 200 mm
İğne uçlu pense [00340871]	Uzunluk: 200 mm, düz

Onarım

4.1 Üst tablanın değiştirilmesi

Ön koşul:

Cihazın fişi çekilir. Cihaza serbest erişim mümkün.

4.1.1 Üst tablanın sökülmesi

1. Üst tablanın altındaki her iki kolu yukarı itin (1).
2. Üst tablayı önden hafifçe kaldırın (2).

1. Üst tablayı arkaya doğru itin (3).
2. Üst tablayı arkaya doğru itin (4).

1. Üst tablayı çıkarın.

4.1.2 Üst tablanın monte edilmesi

▶ Ters sıra ile monte edin.

Onarım

4.2 Sepetlerin monte edilmesi

Ön koşul:

İlgili sepet, cihazdan çıkarılmış.

4.2.1 86 cm'lik modeller için 614935 kodlu malzemenin takılması

Özel yardımcı ekipman:

Sekme Klavuzu [00614935]

Geçme parça [00618565]

1. 614935 kodlu malzemeyi sepetin önüne çapraz olarak yerleştirin.
2. Sekme kanalını ortalayın ve yerine oturtun.

4.2.2 Geçme parçanın takılması

Özel yardımcı ekipman:

Sekme Klavuzu [00614935] Geçme parça [00618565]

Parçalar yıkanırken, bu parça katlanabilir. Verilen ekstra açı, parçaların altındaki su toplanmasını azaltır. Uzun bardaklar yıkandığı durumda bu parçanın aşağı katlanması tavsiye edilir. Eğer üst sepette opsiyonel plastik uçlar varsa bu çıkartılmalıdır.

1. Plastik ucu çıkarın.

1. Geçme parçayı yerine oturtun.

1. Klipsi dışarı doğru katlayın.

1. Yıkanacak çamaşırları yerleştirin.

4.2.3 Buhar ünitesinin takılması

Özel yardımcı ekipman:

Sekme Kılavuzu [00614935] Geçme parça [00618565]

▶ Buhar ünitesi ile sepet sisteminin altındaki uç parçaları sıkıştırın.

4.3 varioDrawer'ın değiştirilmesi

4.3.1 varioDrawer'ın çıkarılması

1. Tutamak kanatlarını içe doğru bükün.

1. Tutamağı yukarı doğru çıkarın.
2. Plastik yan ekleri dışa doğru bastırın ve bunları çerçeveden yukarı doğru çekin.

1. Kılavuz tırnakları dikkatlice dışa doğru bükün.

1. Kıvrımlı parçaları tırnaklardan dışarı çekin.
2. Tutuculardan ayırarak ön taraftaki metal çerçeveye bastırın.

1. Metal çerçeveyi kılavuzdan geri itin.

4.3.2 varioDrawer'ın takılması

Ters sıra ile monte edin.

Onarım

4.4 Püskürtme kollarının değiştirilmesi

4.4.1 Püskürtme kolunun çıkartılması

1. Püskürtme kolunu çıkartmak için yukarıya doğru çekin.

1. Püskürtme kolunu (1) çevirin ve çıkartın (2).

4.4.2 Püskürtme kolunun takılması

Püskürtme kolunu yerleştirin. Püskürtme kolu yerine oturur.

Onarım

4.5 Filtrelerin değiştirilmesi

4.5.1 Filtrenin çıkartılması

1. Kaba filtreyi saat dönüş yönünün tersine çevirin (1) ve filtre sistemini çıkartın (2).

Pompa kabına yabancı cisimlerin düşmediğini kontrol edin.

1. Mikro filtreyi çıkartmak için aşağı çekin.

1. Kilitleme tırnaklarını birbirine doğru bastırın (1) ve kaba filtreyi kaldırarak çıkartın (2).

4.5.2 Filtrelerin takılması

1. Filtre sistemini tekrar birleştirin. Kaba filtredeki kilitleme tırnaklarının yerlerine oturduğundan emin olun.
2. Filtre sistemini cihaza yerleştirin ve kaba filtreyi saat dönüş yönünde çevirin. Ok işaretlerinin aynı hizada olduğundan emin olun.

Onarım

4.6 Fırın tepsisi püskürtme kafasının takılması

1. Üst sepeti çıkartın.
2. Fırın tepsisi püskürtme kafasını tutucuya (1) yerleştirin ve sağa doğru çevirin (2).

Fırın tepsisi püskürtme kafası yerine oturur.

Onarım

4.7 Güç kablosunu değiştirme

Ön kopul:

Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Cihaza serbest erişim mümkün.

4.7.1 Güç kablosunu çıkarma

- Güç kablosunun fişini dikkatlice yukarı ve aşağı hareket ettirin ve elektrik prizinden çekin.

4.7.2 Güç kablosunu takma

DİKKAT!

Şebeke bağlantısında aşırı ısınma!

Yangın riski

▶ Fişi sesi duyulana kadar elektrik prizine itin.

- Fiş duyulur şekilde yerine oturana kadar güç kablosunun fişini elektrik prizine takın.

Onarım

4.8 Deterjan kapağının değiştirilmesi

Kaldıraç aracı olarak küçük bir tornavida kullanılabilir.

Ön koşul:

Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Kapı açık olmalıdır. Deterjan kapağı açıldı.

4.8.1 Deterjan kabının çıkarılması

1. Deterjan kapağını 5 mm kaydırın.
2. Alt taraftaki deterjan kapağını kılavuz rayların dışına kaldırın ve üst taraftaki deterjan kapağını kılavuz rayların dışına çıkarın.
3. Yayı çıkartın.

4.8.2 Yay takma

1. Yayın uzun ucunu deterjan kabının montaj deliğine sokun (1).

1. Yayın kısa ucunu deterjan kapağının montaj deliğine sokun (2).
2. Kapağa bastırarak yerine oturtun.

4.8.3 Deterjan kabı kapağının takılması

1. Deterjan kapağını tamamen açık konumdan 5 mm önce bir taraftaki kılavuz raylarına yerleştirin. Hafif bir kuvvet uygulayarak karşı tarafı kılavuz raylara bastırın.
2. Hafif bir kuvvet uygulayarak karşı tarafı kılavuz raylara bastırın.

Onarım

4.9 Atık su pompa kapağının değiştirilmesi

Ön koşul:

Sepet çıkartılmıştır. Filtreler çıkartılmıştır.

4.9.1 Atık su pompa kapağının çıkartılması

1. Mevcut suyu boşaltın.

Gerekirse bir sünger kullanın.

1. Pompa kapağını bir kaşıkla kaldırarak çıkartın ve çapraz parçayla tutun.

1. Pompa kapağını belirli bir açıyla içeri doğru kaldırın ve çıkartın.

4.9.2 Atık su pompa kapağının takılması

- Pompa kapağını yerleştirin (1) ve aşağı doğru bastırın (2).

Pompa kapağı yerine oturur.

Onarım

4.10 Yan panelin değiştirilmesi

Ön koşul:

Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Cihaza serbest erişim mümkün. Solo cihazlar: üst tabla sökülmüş olmalı.

4.10.1 Yan paneli çıkarma

1. Yan paneldeki vidaları sökün (1).

1. Yan paneli hafifçe dışa doğru eğin (2).
2. Yan paneli indirin ve taban olduğundan çekin (3).

Onarım

4.10.2 Yan panelin takılması

1. Yan paneli taban plakasına yerleştirin.

4.11 Dış kapının değiştirilmesi

Ön koşul:

Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır.

4.11.1 Dış kapının sökülmesi

Aşağıda anlatıldığı gibi vidaları sökün.

1. Kapıyı açın.
2. 4 adet vidayı sökün.

Kapıyı bir tarafından tutarak sabitleyin.

2 adet vidayı sökün.

4.11.2 Dış kapının takılması

Onarım

Ön koşul:

Yalıtım keçesi, dış kapının iç kısmına doğru şekilde yerleştirilmiş ve sabitlenmiştir. Menteşeler dış kapıya yerleştirilir.

1. İç kapıyı sert bir şekilde kapatmayın.
2. Dış kapağı kontrol panelinin altına doğru itin (1).

1. Dış kapağı iç kapağa doğru bastırın ve basılı tutun (2).

4.

Kapıyı bir tarafından tutarak sabitleyin.

Kapağı açın ve onu iki adet vida ile emniyete alın (4 x 11 mm metal vidalar).

1. Dış kapağı dört adet vida ile emniyete alın (4 x 11 mm metal vidalar).

4.12 Kontrol panelinin değiştirilmesi

İşletim kartı arızalıysa, tüm kontrol panelinin değiştirilmesi gerekir.

Ön koşul:

Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Dış kapı sökülmüş olmalı.

4.12.1 Kontrol panelini sökme

1. Elektrik bağlantılarını kontrol panelinden ve parlaticı eksiklik sensöründen (1, 2) ayırın.

1. Toprak kablosunu (3) ayırın (isteğe bağlı).
2. Cihaz kapağını açın.
3. Kontrol panelini düşmemesi için tutun.
4. 6 adet vidayı sökün.

1. Kontrol panelini çıkarın.

4.12.2 Kontrol panelini takma

4 x 16 mm vidalar kullanın.

▶ Ters sıra ile monte edin.

Onarım

4.13 Kapı yaylarının sabitlenmesi

1. Germe ipi koruyucu kapağını çıkartın.

1. Kapıyı hafifçe açın (1).
2. Taşıyıcı tabandaki oluğa sabitleyin (2).
3. Kapıyı yavaşça kapatın (3).

Ip sistemi, otomatik olarak kapı menteşesine bağlanır.

Onarım

1. Kapıyı hafifçe kapatın (4).
2. Oluğu arkaya kaydırın ve kapı menteşesini (5) serbest bırakın.
3. Kapağı açın (6).

1. İşlemi, cihazın diğer tarafından tekrarlayın.

Onarım

4.14 Ayak panelinin değiştirilmesi

Ayaklar birebir aynıdır ve birbirleriyle değiştirilebilir.

Ön kopul:

Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Dış kapı sökülmüş olmalı.

4.14.1 Ayak panelinin sökülmesi

1.

Hatalı sökme. Ayak parmağı paneli yan taraftan gevşetilir ve çıkarılırsa, iki braket kırılabilir. Yalnızca bir braket hasar görmüşse, braketler birbiriyle aynı olduğu için taraf değiştirilebilir. Tampon çıkarılırken tabanın ön kısmını ayağınız ile desteklemeniz önerilir. Bu şekilde tabanın arka kısmına aşırı yük binmesi engellenmiş olur.

1. Yataklara (1) bir tornavida sokun ve tırnakları aşağıya bastırarak serbest bırakın.

1. Paneli kaldırın.
2. Ayakları öne doğru çıkarın (1).

4.14.2 Ayak panelinin takılması

1. Ayakları yerleştirin.
2. Ayak panelini üstten takın (1) ve duyulur şekilde yerine oturana kadar aşağı doğru bastırın (2).

4.15 Taban soket plakasının değiştirilmesi

Taban soketi plakası ön kısmın altındaki alanda bulunur.

Ön kapı:

Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Panel (opsiyonel) sökülmüş olmalıdır. Dış kapı sökülmüş olmalı. İç kapı sökülmüş olmalı. Üst panel sökülmüş olmalıdır (opsiyonel).

4.15.1 Taban soket plakasını çıkarma

1. 2 adet vidayı sökün (1).

1. Tırnak bağlantılarını ayırın (2).
2. Taban soket plakasını dikkatlice öne doğru eğin (1).

Model serisine bağlı olarak, EmotionLight'ın fişi hala tabana sabitlenmiştir.

İtici tırnaktaki fişin kilidini açın ve arkaya doğru çekin (opsiyonel) (2).

4.15.2 Taban soket plakasının takılması

- Taban soket plakasını sökmenin tersi sırayla takın.

Onarım

4.16 Taşma borusunun değiştirilmesi

Taşma borusu, cihazın ön kısmında alt tarafta bulunur.

Ön kapak:

Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Panel sökülmüş olmalıdır (opsiyonel). Dış kapı sökülmüş olmalı. Ön panel sökülmüş olmalıdır (opsiyonel). Taban soket sacı sökülmüş olmalı.

4.16.1 Taşma kanalının sökülmesi

Kalan su

Boşaltma hortumu söküldüğünde kalan su tabana akabilir.

Şırınga yardımı ile su çekilebilir.

1. Tırnak mekanizmasını üst taraftan çıkartın (1, 2).

1. Üst tarafta tırnağı serbest bırakın.

1. Metal klipsin altına bir tornavida sokun (1).
2. Metal klipsi dikkatlice serbest bırakın (2).

1. Taşma borusunu kaldırarak çıkartın.

4.16.2 Taşma borusunun takılması

Taşma borusunun yanlış takılması sonucu su hasarı meydana gelebilir! Taşma borusunu alt tarafta taşıyıcı taban kılavuzuna doğru şekilde yerleştirin.

Taşma borusunu üst tarafta doğru bir şekilde yerine oturtun.

1. Taşma borusunu yerleştirin (1).
2. Taşma borusunu contanın içine kaydırın (2).
3. Taşma borusunu contanın kılavuzuna bastırın (3).
4. Taşma borusunu dikkatlice yerleştirin (4).
5. Taşma borusunu oturtun (5).

1. Sol ve sağ tarafta montajı kontrol edin. 3. Sıkı oturduğunu kontrol edin.

1. Sol ve sağ tarafa metal klipsi takın.

4.17 İç kapının değiştirilmesi

Ön koşul:

Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır.

4.17.1 İç kapının çıkartılması

1. Vidaları sökün (1).
2. İç kapıyı yukarıya doğru sökün (2).

1. Kapı menteşesini vidalarla sabitleyin.
2. İç kapıyı kapı menteşesine yerleştirin.
3. İç kapıyı vidalarla sabitleyin.

4.17.2 İç kapının takılması

1. Kapı contasını öne doğru katlayın.
2. İç kapıyı kapı contasının arkasına getirin.
3. İç kapıyı kapatın.
4. Kapı contasını yukarıya doğru katlayın. Yan parçalar yukarı bakar.
5. Kapı menteşesini yukarıya doğru hareket ettirin.

Onarım

4.18 Menteşelerin değiştirilmesi

Ön koşul:

Cihazın güç kaynağı ile bağlantısı kesildi. Dış kapı sökülmüş olmalı. √ Taban soket sacı sökülmüş olmalı. Üst panel sökülmüş olmalıdır (opsiyonel). Kapı yayları sökülmüş olmalı. Kontrol paneli sökülmüş olmalı. Taşma borusu serbest bırakıldı.

Sağ alt bölümdeki kablo demeti tutucusu sökülmüş olmalı.

4.18.1 Menteşelerin sökülmesi

1. Kilit tırnaklarını bir tornavidayla serbest bırakın (1) ve menteşelerle birlikte kapıyı yukarı doğru çekerek çıkartın (2).

1. Kapı menteşesindeki topraklama bağlantısını serbest bırakın.

Aynı zamanda alt kapı contası da çıkartılır.

1. Sökülen kapıda, her menteşeden iki vidayı çıkarın.

4.18.2 Menteşe kurulumu

TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike - Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir. - Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

Onarım

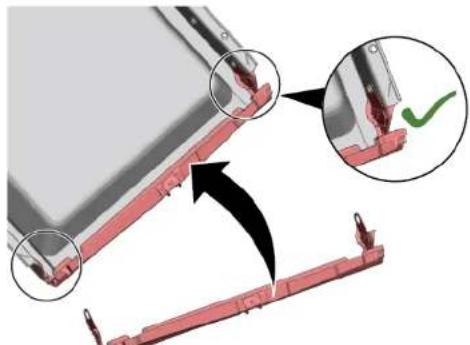

1. Kapı contasını iç kapının alt kenarına itin.

1. Her iki tarafa da menteşeler takın (1). Kapı contasının menteşesini ve plastik tutucusunu her biri için iki vida kullanarak iç kapıya (2) sabitleyin.

1. Menteşeleri iç kapı ile birlikte asın (1).

1. Alt kapı contasını dikkatlice kabin taşıma oluklarının üzerine yerleştirin (2) ve doğru yerleştirilip yerleştirilmediğini kontrol edin.
2. Menteşeleri takın (3).

6.

Topraklama bağlantısının eksik olması, kapıda şebeke potansiyeline neden olabilir.

Onarım

Topraklama bağlantısını kurun.

1. Alt kapı contasına iki tespit klipsi takın.

Onarım

4.19 Kapı contasının (alt) değiştirilmesi

Ön koşul:

Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Dış kapı sökülmüş olmalı. Taban soket sacı sökülmüş olmalı. →951 Uç panel sökülmüş olmalıdır (opsiyonel). →950 Kapı yayları sökülmüş olmalı. Kontrol paneli sökülmüş olmalı. Sağ alt bölümdeki kablo demeti tutucusu çıkartılmıştır.

4.19.1 Kapı contasının çıkartılması

1. Alt kapı contasındaki iki tespit klipsini çıkartın (1, 2).

1. Taşma kanalını ayırın.

1. Taşma oluğunu kaldırarak çıkartın.

1. Alt kapı contasını iç kapıdan çıkartın.

4.19.2 Kapı contasının takılması

1. Conta kapaklarını kapı contası ile birlikte conta rayının soluna ve sağına takın.

1. Kapı contasını menfez kapağı ile birlikte iç kapıya yerleştirin.
2. Kapı contasını iki tespit klipsiyle sabitleyin.

→ "Menteşe kurulumu".956

Onarım

4.20 Kapı contasının (üst) değiştirilmesi

Ön koşul:

Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır.

4.20.1 Kapı contasının sökülmesi

- Kapı contasını iç çerçeveden çıkartın.

4.20.2 Kapı contasının takılması

Kapı contası, takılmadan önce keserek doğru uzunluğa getirilmelidir. Uzunluk, 81 cm yüksekliğinde cihazlar için 1750 mm ve 86 cm yüksekliğinde cihazlar için 1850 mm'dir.

1. Uygun kapı contasını hazırlayın.
2. Sızdırmazlık profilinin doğru montaj konumunda olduğundan emin olun.

1. Beyaz nokta, sızdırmaz yatak şeridi ile aynı seviyede olmalıdır.

Conta, köşelerde dalgalı veya gerilmiş durumda olmamalıdır. Conta, uçlarda çapraz olarak kesilir ve ön tarafta kabın alt tarafına doğru incelir.

Conta ucunu, iç kapının altına ön tarafa düz şekilde yerleştirin. Conta, kabin yan tarafına mümkün olduğunca uzak durmalıdır.

Doğru takılmış kapı contası:

4.21 EmotionLight ışığının değiştirilmesi

EmotionLight ışığı, durulama tankının üst ön dış bölgesinde yer almaktadır.

Ön kapak:

Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Cihaza serbest erişim mümkün. Üst tabla sökülmüş olmalı (opsiyonel). Sağ yan panel çıkartılmıştır (isteğe bağlı). → 943

4.21.1 EmotionLight ışığının çıkartılması

1. Arkadaki tutma kancasını ayırın (1).

1. Tutucuyu yukarıya doğru çıkartın (2).
2. Fisi konnektörden çekin (cihazın ön tarafından sağ altta).
3. Elektrik bağlantısını güç modülünden ayırın.

1. EmotionLight ışığını cihazdan çıkartın.

4.21.2 EmotionLight ışığının takılması

1. Tutucuyu durulama tankı çerçevesine yerleştirin (1).

1. Tutma kancasını takın (2).

3.

DİKKAT!

Yanlış montaj!

Kapı menteşesi bölgesindeki kablolar hasar görebilir.

Kabloyu, kapı menteşesi bölgesine (plaka menteşesi ile durulama tankı arasında) hareketli parçalar tarafından hasar görmeyecek şekilde takın.

Kabloyu sağ alt tarafa takın.

4.22 TimeLight'ın (Zaman göstergesi) Değiştirilmesi

TimeLight ışığını yalnızca komple parça olarak değiştirin. TimeLight modülü, taban soket plakasının arkasına monte edilmiştir.

Ön koşul:

Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Ön panel sökülmüş olmalıdır.→950 Taban soket plakası çıkartılmış ve döndürülmüş durumda,→951

4.22.1 TimeLight'ın sökülmesi

1. Tırnakları (1) hafifçe dışa doğru bükün.

1. TimeLight modülünü yukarı doğru çekerek cihazdan dışarı çıkarın (2).

4.22.2 TimeLight kurulumu

1. Tırnakları (1) tekrar geriye doğru itin.

1. TimeLight modülünü geri iterek yerine yerleştirin (2).
2. Elektrik bağlantısını bağlayın.
