Thermic 5H - Hogedrukreiniger Lavor - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING Thermic 5H Lavor

NL ·LET OP! Het motor is niet voorzien van olie. Alvorens de motor te starten moet het carter eerst met olie gevuld worden.

NL -LET OP! Vul de tank met loodvrije benzine. Gebruik geen loodhoudende benzine.

NL Vertaling van de originele instructies

SYMBOLEN

LET OP

Deze formulering wordt gebruikt om de gebruiker ervoor te waarschuwen dat het niet in acht nemen van de gebruiks- en onderhoudsprocedures schade of vernieling van de apparatuur toe gevolg kan hebben.

OPMERKING

Deze formulering wordt gebruikt om nuttige informatie te verstrekken.

TOESTEL UITZICHT

blz. 2, afb. A.

1-Motor

2-Schoonmaakmiddel aanzuiging

3-Wateruitgang

4-Wateringang met filter

5-Lans

6-Hogedrukslang

7-Pistool

8-Sproeierhouder

9-Sproeiers

(naald voor het mondstuk schoonmaken)

10-Houder voor de hulpstukken

11-Slang steun

12-Alarm olie

13-Thermische klep

14-Wiel

15-Wiel stop

16-Drukregelaar

17-Manometer

18-Watertoevoerslang, In optie - INDIEN AANWEZIG

19-Snelkoppeling voor waterinlaat, In optie - INDIEN AANWEZIG

20-Aansluiting

HET OPENEN VAN DE VERPAKKING

Na het uitpakken van het apparaat, nakijken of alles aanwezig is.

• In geval van twijfel het apparaat niet gebruiken en zich adresseren bij uw verkoper.
• Voor het gemak bij het transporteren werden enige ondrdelen niet gemonteerd; in deze gevallen moet u deze volgens deze handleiding monteren.
• De verpakkingseenheden (plastiek zakjes, po lystereen, nagels, enz) moeten buiten het bereik van kinderen gehouden worden.

WAARSCHUWINGEN

LET OP: Deze handleiding is geschreven voor de gebruiker. De aanwijzingen die betrekking hebben op de motor van in het boekje dat door de fabrikant van de motor geschreven is en dat bijgelegd wordt. Lees de aanwijzingen die erin van aandachtig omdat deze belangrijke informatie over de veiligheid tijdens de inllatie, het gebruik en het onderhoud verkekken.

BEWAAR DIT BOEKJE GOED ZODAT LATER RAADPLEGEN ALTIJD MOGELIJK IS.

• LET OP: Dit apparaat is alleen bestemd om buit - ten gebruikt te worden.
• LET OP: Na afloop van elk karwei moet de motor en de wateraansluiting altijd losgekoppeld worden.
  -LET OP: Het apparaat mag niet gebruikt worden als het elektrische snoer of vitale onderdelen van het apparaat, zoals veiligheidssystemen, hoge - drukslang, pistool enz. beschadigd zijn.
• LET OP: Dit apparaat is ontworpen voor gebruik met het meegeleverde reinigingsmiddel of met het reinigingsmiddel dat voorgeschreven wordt door de fabrikant, zoals neutrale reinigingsshampoo op basis van biologisch afbreekbare anionische oppervlakteactieve stoffen. Het gebruik van andere reinigingsmiddelen of chemicaliën kan de veiligheid van het apparaat in gevaar brengen.
• LET OP: Het apparaat mag niet in de buurt van personen gebruikt worden, tenzij zij beschermende kleding dragen.
• LET OP: De straal van de lans mag niet op mecha nische onderdelen die smeervet bevatten gericht worden: anders lost het vet op en wordt het over de grond verspreid. Banden van voertuigen en bandenventielen moeten vanaf een afstand van minstens 30 cm worden gereinigd, anders kan de band of het ventiel door de hogedrukstraal beschadigd worden. Een eerste teken van een beschadiging is een verkleuring van de band. Beschadigde banden

of ventielen kunnen levens-gevaarlijk zijn.

- LET OP: De hogedrukstralen kunnen gevaarlijk zijn als zij op een onjuiste manier gebruikt worden. De stralen mogen niet op personen, dieren, onder stroom staande elektrische apparaten of op het apparaat zelf gericht worden.

- LET OP: De slangen, de hulpstukken en de ho gedrukaansluitingen zijn belangrijk voor de veiligheid van het apparaat. Er mogen uitsluitend slangen, hulpstukken en aansluitingen die door de fabrikant voorgeschreven worden gebruikt worden (het is zeer belangrijk om ervoor te zorgen dat deze onderdelen in goede staat blijven door onjuist gebruik ervan te vermijden en ze te gen knikken, stoten en schuren te beschermen).

- LET OP: Het pistool is uitgerust met een veilig - heidspal. Telkens als het gebruik van het apparaat onderbroken wordt is het belangrijk dat de veiligheidspal ingeschakeld wordt om per onge - luk opendraaien van het pistool te voorkomen.

- Men mag de straal niet op zichzelf of op andere personen richten om de kleding of de schoenen te reinigen.

- Men mag het apparaat niet door kinderen of door personen die er geen verstand van hebben laten gebruiken.

- Veiligheidssystemen: Pistool uitgerust met veiligheidspal, pomp met bypassklep of stopsysteem.

- De veiligheidsknop op het pistool dient niet om de hendel tijdens de werking vast te zetten maar om het per ongeluk opendraaien ervan te voor - kommen.

- LET OP: Apparaten zonder A.S.S. – Automatic Stop System: Deze apparaten mogen, als het pistool losgelaten is, niet langer dan 2 minuten in werking blijven. De temperatuur van het terug - stromende water neemt aanzienlijk toe en veroorzaakt ernstige schade aan de pomp.

- LET OP: Het apparaat moet helemaal uitgezet worden (hoofdschakelaar op OFF) telkens als het apparaat onbeheerd achtergelaten wordt.

- LET OP: Elk apparaat wordt in zijn gebruikstoe - stand getest, het is dus normaal dat er enkele druppels water aan de binnenkant ervan achterblijven.

- LET OP: Apparaat met vloeistof onder druk. Houd het pistool stevig vast om reactiekracht te voorkomen. Gebruik alleen de hogedruksproeier die bij het apparaat geleverd wordt.

- LET OP: De hogedrukslang is zodanig ontworpen en gemaakt dat hij bestand is tegen hoge druk. Om de slang niet te beschadigen moet er erg voor -zichtig mee omgegaan worden. Verkeerd gebruik kan schade of vroegtijdige breuk tot gevolg heb -

ben en leiden tot verlies van het recht op garantie.

-16 LET OP: Dit apparaat is niet bestemd om gebruik te worden door personen (inclusief kinderen) met beperkte lichamelijke, sensoriële of geestelijke vermogens of die geen ervaring of kennis van het apparaat hebben, tenzij ze voor het gebruik instructies ontvangen hebben of ze bijgestaan worden door een persoon die verantwoordelijk is voor hun veiligheid.

-17 LET OP: Kinderen moeten in de gaten gehou - den worden om er zeker van te zijn dat ze niet met het apparaat zullen spelen.

- LET OP: Gebruik de hogedrukreiniger pas als de hogedrukslang volledig uitgerold is.

- LET OP: Pas tijdens het op- en afrollen van de slang op dat de hogedrukreiniger niet kantelt.

- LET OP: Als u de slang af- of oprolt moet de machine uitgeschakeld zijn en moet de slang drukloos zijn (apparaat uitschakelen).

- LET OP: Risico van verbranding vanwege de uit - laat van de motor. RAAK DE UITLAAT VAN DE MOTOR NIET AAN EN ZORG ERVOOR DAT DE SLANG ER NIET TEGENAAN KOMT.

- LET OP: Het gebruik van gehoorbeschermers wordt geadviseerd.

- LET OP: Gebruik toepassingen die door verbran - dingsmotoren aangedreven worden niet in gesloten ruimten behalve indien er geschikte ventilatie aanwezig is zoals bepaald door de landelijke arbeidsinstanties.

- LET OP: Controleer of er zich geen uitstoot van uitlaatgassen in de buurt van luchtinlaatopeningen bevindt.

DE WERKING VAN DE MACHINE

Machines voor professioneel gebruik.

Het apparaat kan gebruikt worden voor het reinigen van oppervlakken buiten, telkens als er water onder hoge druk benodigd is om vuil te verwijderen.

De technologie die voor deze machine gebruikt wordt garandeerd een grote betrouwbaarheid en een lange levensduur. De machine mag onder geen beding gebruikt worden in ruimter met explosiegevaar. De werktemperatuur dient tussen +5° en +50° te zijn. De behuizing is voor eenvouding gebruik en transport ontwikkeld; hij beschikt over een handgreep en heeft geen hoeken noch opstaande delen. De machine is uitgerust met een lans en eenvoudig te bedienen pistool voor een optimale werkhouding, de maten en vormen zijn gemaaktt volgens de geldende

NL

veiligheidsvooschriften.

Er mogen geen afdekkingen of veranderingen op of aan de lans of the spuitkop worden gemaakt. De hogedrukreiniger is gemaakt voor gebruik van warm en koud water met een maximale temperatuur van 40 graden; een hogere temperatuur kan leiden tot schade aan de pomp.

Het inkomende water mag noch vervuild, zandhoudend, of met chemische middelen belast zijn, waardoor het funktioneren en de levensduur van de machine in gevaar kan komen.

Met de nodige hulpstukken kan het apparaat gebruikt worden voor opbrengen van schuim, zandstralen en wassen met de roterende borstel die op de pistool aangebracht moet worden.

JUIST GEBRUIK VAN DE MACHINE

• LET OP: De hogedrukreiniger moet op een vlak - ke ondrgrond in horizontale positie opgesteld worden.

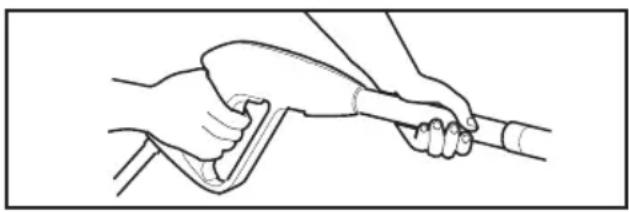

• LET OP: Bij ieder gebruik van de machine wordt de juiste lichaamshouding aanbevolen; de ene hand aan het pistool en de andere aan de lans.

- LET OP: De waterstraal mag nooit op machines gericht worden.

I. VEILIGHEIDSVOORSCHRIFTEN VOOR HET PISTOOL

Ledre keer als u de machine stopt moet de veiligheidsvergrendeling gebruikt worden om eventuele ongewenste ingebruikname te vermijden (afb.1).

Dompel de slang met filter in het detergent. Als u de machine start, is het toevoegen van schoon - maakmiddel in het water automatisch als het water passeert.

Als u de machine start, is het toevoegen van schoonmaakmiddel in het water automatisch als het water passeert.

- LET OP: Maak alleen gebruik van vloeibaar schoonmaakmiddel, gebruik absoluut geen zuur of produkten met teveel alkaline. Wij adviseren u alleen produkten te gebruiken die getest zijn voor gebruik in dit soort machines.

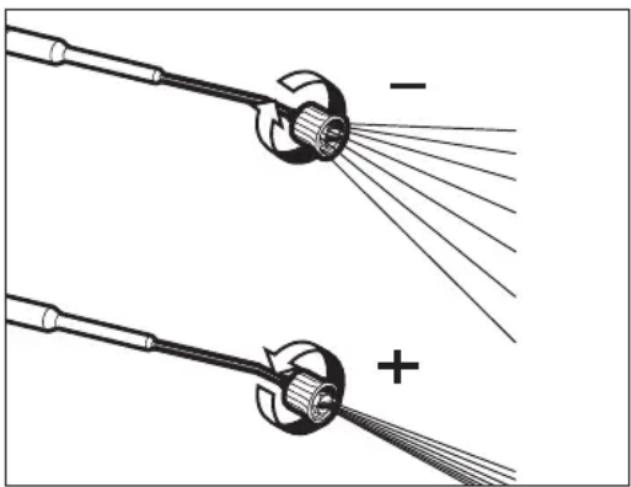

De regelbare kop maakt het mogelijk de waterstraal in te stellen in veel of weinig druk. De druk wordt ingesteld door te draaien aan de kop. Om de druk te vergroten, draait u de draaibare kop met de klok mee. De aanzuiging van schoonmaakmiddel is automatisch als de instelbare kop van de lans is ingesteld in de stand voor weinig druk (tegen de klok ingedraaid).

IV. MACHINE UITGEVOERD MET THERMISCHE KLEP

Dit onderdeel regelt automatisch de by-pass door het afsluiten van de watertoevoer zodra het bijna een temperatuur bereikt van 60°C.

- LET OP: Machines die niet uitgevoed zijn met deze optie mogen niet langer dan 2 minuten met gesloten pistoolgreep draaien. Dit is omdat het watertemperatuur anders te hoog oploopt en daardoor grote schade aan de pomp kan veroorzaken.

MONTAGE

Bekijk de hieronder afgebeelde reeks foto's (afb. B)

AANWIJZINGEN VOOR DE WERKING

• LET OP! Start de motor niet met een te hoog of te laag oliepeil omdat de motor hierdoor beschadigd kan worden. Lees voor eventuele vragen over de motor de handleiding die bij de machine inbegrepen is.
• LET OP! Het motor is niet voorzien van olie. Al - vorens de motor te starten moet het carter eerst met olie gevuld worden.

- LET OP! Vóór het pump start, u moet verzekerd word dat het olie niveau correct is.

- LET OP! Als het de eerste keer is dat u de machine gebruikt of als u de machine na lange tijd weer gebruikt is het nodig de aanzuig - slang door te laten lopen zodat zekere vuilresten en luchtbellen verwijderd kunnen worden zodat de straalpijp van de lans niet verstopt raakt.

- LET OP! Vul de tank met loodvrije benzine. Gebruik geen loodhoudende benzine.

I. INGEBRUIKNAME

WATERTOEVOER

Hydraulische aansluiting - Extra veiligheidsinformatie

LET OP: (SYMBOL) De apparat niet mag alleen dan rechtstreeks op het openbare drinkwaterleidingnet worden aangesloten er in de toevoerleiding

- LET OP: Het water dat door de anti-reflux syste - men gelopen is, is niet langer drinkbaar.

BELANGRIJK! Zuig uitsluitend gefilterd of choon water op. De waterkraan moet een water- bevoer garanderen die tenminste dubbel is aan e capaciteit van de pomp.

• Minimum wateropbrengst: 15 l/min.
• Maximum temperatuur van het inlaatwater: 40°C.
• Maximale waterdruk toevoer: 1 MPa.

De hogedrukreiniger moet zo dicht mogelijk bij het waterleidingnet worden geplaatst.

Watertoevoer via de waterleiding

• Sluit een toevoerslang (niet meegeleverd) aan op de wateraansluiting van het apparaat en aan de watertoevoer.
• Open de watertoevoer.

De hogedrukreiniger mag alleen dan rechtstreeks op het openbare drinkwaterleidingnet worden aangesloten als er in de toevoerleiding een terugstroomklep met afvoer overeenkomstig de geldende normen is geïnstalleerd.

Verzeker u ervan dat de binnendiameter van de slang tenminste 13mm is en dat hij verstevigd is.

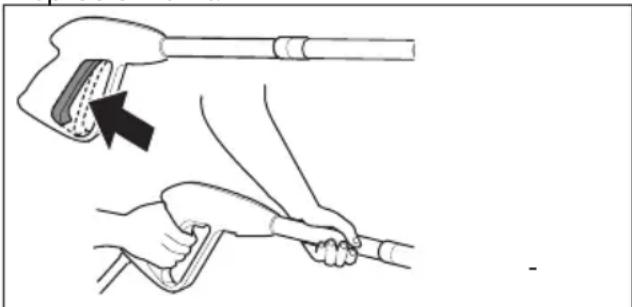

Watertoevoer uit een open reservoir

• Schroef het koppelstuk voor de watertoevoer los.
• Schroef een zuigslang met filter (niet meegeleverd) aan de wateraansluiting van het apparaat vast.
• Hang het filter in het reservoir.

• Ontlucht het apparaat voor gebruik.

• Schroef de hogedrukleiding van de

• hogedrukaansluiting van het apparaat los.
• Schakel het apparaat in en laat het zolang lopen tot het water zonder bellen uit de hoge-drukaansluiting komt.
• Schakel het apparaat uit en schroef de hoge- drukslang weer vast.

Het niet in acht nemen van bovengenoemde omstandigheden heeft ernstige mechanische schade aan de pomp tot gevolg of leidt tot verlies van het recht op garantie.

1. Sluit de hogedrukslang aan op de hogedrukuitlaat van de machine.
2. De hogedrukslang op het pistool aansluiten. Steek het hulpstuk in het verlengstuk van het pistool waarbij u de kracht van de veer te boven moet komen en het hulpstuk moet draaien totdat het vastzit . Steek de sproeier.
3. Sluit de watertoevoerslang aan op de inlaat van de pomp (max. druk: 10 bar; max. temperatuur: 40°C.
4. Sluit de koudwatertoevoerslang aan en draai de kraan helemaal open.
5. Druk het hendeltje op het pistool in om de lucht die in de pomp zit te laten ontsnappen en wacht totdat er een constante straal water uit de sproeier komt.

- LET OP! Om ervoor te zorgen dat de motor tijdens de eerste keer starten makkelijker aanslaat moet u het hendeltje ingedrukt houden als u aan de handgreep van de starter trekt

OPMERKING

Draai de choke niet open als de motor warm is of als

NL

de buitentemperatuur hoog is.

1. Start de motor

Motor: zie "Gebruikershandleiding - benzinemo- tor".

- LET OP: Deze machine mag niet meer dan twee minuten stationair draaien. De machine moet binnen twee minuten uitgeschakeld worden

II. STOPP

In geval van nood moet u de motorschakelaar op "OFF" zetten om de motor te stoppen. Met het oog daarop moet u het volgende doen:

1. Zet de motorschakelaar op OFF.

- LET OP: Na afloop van het werk moet u het ap - paraat uitzetten.

- LET OP: Als de machine stilstaat, altijd de hoge - drukslang leeg laten lopen, door het pistool te openen.

ONDERHOUD

- LET OP: Alvorens enig ondrhoud op de machine uit te voeren de druk wegnemen, de watertoevoer verbreken.

I. SMERING

Motor: zie "Gebruikershandleiding - benzinemotor".

Hogedrukwaterpomp: Men raadt syn -

thetische olie type ISO 150 aan - Oliecapaciteit 60 gr.

II. CONTROLE VAN DE FILTER VAN DE WATERTOE-VOER

Controleer regelmatig de filter van de waterinlaat om verstopping te voorkomen.

Als stilstand van de machine voor langere tijd voor- zien wordt (langer dan 3 maanden) in ruimten, waar de kans op vorst bestaat, is het aan te bevelen de machine te vullen met een soort van antievries (hetzelfde middel als voor autos gebruikt wordt). Verder, als het apparaat aangezed wordt kan het gebeuren dat de pomp een beetje lekt; dit houdt nadat het apparaat een paar uur in werking is geweest vanzelf op. Een hoeveelheid van max. 10 druppels per minuut is normaal, in geval van grote- re lekken moet u zich tot een erkende servicedienst wenden.

ONGEMAKKEN EN OPLOSSINGEN

Motor: zie "Gebruikershandleiding - benzinemotor".

Hogedrukwaterpomp:

REPARATIE - RESERVE ONDERDELEN

Bij eventuele storingen die in de voorliggende gebruiksaanwijzing niet voorkomen, raden wij u aan, u tot onze klantenservice te werden daar zij de noodzakelijke reparaties doorvoeren of de originele reserve onderdelen ter beschikking stellen.

DEMONTEREN VAN DE MACHINE (WEGGOOIEN)

In de hoedanigheid van eigenaar van een elektrisch of elektronisch apparaat wordt het u door de wet (in overeenstemming

met de EU richtlijn 2012/19/EU betreffende afval van elektrische en elektronische apparatuur en de nationale wetgeving van de EU Lidstaten die deze richtlijn toepassen) verboden om dit product of de elektrische/elektronische accessoires hiervan af te danken als vast huishoudelijk afval en bent u verplicht om hem te brengen naar een speciaal verzamelcentrum. Het is mogelijk om het product direct door de dealer te laten afdanken door middel van de aankoop van een nieuw product dat equivalent is aan het af te danken product. Het achterlaten van dit product in het milieu kan ernstige schade aan het milieu en aan de gezondheid veroorzaken.

Het symbool van de afbeelding stelt een vuilniston voor huishoudelijk afval voor. Het is absoluut verboden om het apparaat hierin te stoppen. Het niet opvolgen van de aanwijzingen van de richtlijn 2012/19/EU en de bepalingen met betrekking hiertoe van de verschillende Lidstaten wordt administratief gesancioneert.

GARANTIE VOORWAARDEN

Al onze apparaten zijn onderworpen aan zorgvuldige tests en zijn gedekt voor fabrieksfouten in overeenstemming met de geldende voorschriften (minimaal 12 maanden). De aanvangsdatum van de garantie wordt bepaald door de aankoopdatum. Als uw machine of toebehoor moet hersteld worden, gelieve de kassticket of het factuur bijzetten.

Het volgende valt niet onder de garantie:

- De bewegende onderdelen die aan slijtage onderhevig zijn. - De rubberen onderdelen, koolborstels, hulpstukken, en optionele hulpstukken. - De garantie dekt geen defecten te wijten aan transport, nalatigheid, - De reiniging van de hoge drukreiniger valt niet onder de garantie, filters, mondstuk, geblokkeerde door de vorming van kalkaanslag, De machine is uitsluitend bestemd voor hobbygebruik en NIET voor PROFESSIONEEL gebruik: de garantie dekt geen ander gebruik dan voor privédoeleinden.


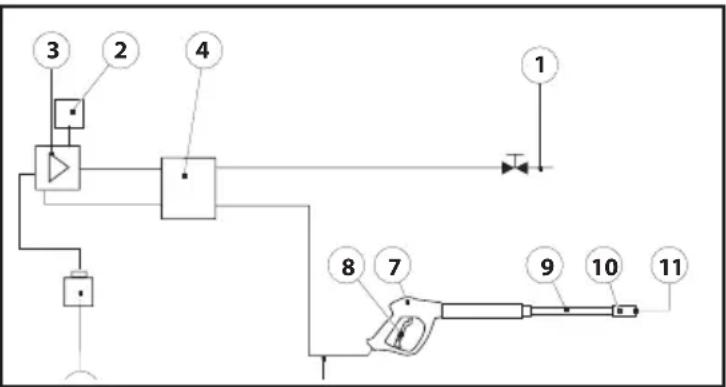

WATERCHEMA
