MANUAL DE UTILIZADOR Thermic 5H Lavor

- ATENÇÃO! O motor não vem com óleo. É necessário encher o cárter antes de ligar o motor.

PT · A TENÇÃO! Encha o tanque com gasolina sem chumbo. Não use gasolina que contenha chumbo.

INSTRUCCIONES DE FUNCIONAMIENTO

Tradução das instruções originais

SÍMBOLOS

ATENÇÃO

Se avisa ao usuário que a observância aos procedimentos de exercício e manutenção pode implicar em danos ou destruição dos equipamentos.

NOTA

As notas provêem informações de utilidade.

6-Tubo de alta pressão

7-Pistola

8-Portabicos

9-Bicos

10-Porta acessórios

11-Suporte para tubo

12-Alarme óleo

13-Válvula térmica

14-Roda

15-Trava roda

16-Regulador de pressão

17-Manómetro

18-Tubo alimentação de água, opcional-SE PRESENTE

19-Engate rápido para entrada de água, opcional-SE PRESENTE

20-Engate

DESEMBALAGEM

Após a desembalagem, assegure-se da integridade do aparelho.

• Em caso de dúvida, não utilize o aparelho e dirijá-se a um centro especializado ou ao seu revendedor.
• Por motivos de transporte e de dimensões da embala -

gem, algumas partes acessórias podem ser fornecidas desmontadas, neste caso realize a montagem seguindo as instruções contidas no presente manual.

- Os elementos da embalagem (saquinhos de plástico, isopor, pregos, etc.) não devem ser deixados ao alcance das crianças, dado que são potenciais fontes de perigo.

ADVERTÊNCIAS GERAIS

ATENÇÃO: O presente manual foi redigido para o utilizador. As instruções sobre o motor estão incluídas no manual escrito fornecido pelo fabricante. Leia com atenção asvertências contidas no presente manual, do que fornecem importantes indicações revas à segurança da instalação, do uso e ma-tenção.

CONSERVE COM CUIDADO ESTE MANUAL PARA QUALQUER ULTERIOR CONSULTAÇÃO.

• ATENÇÃO: O aparelho só pode ser utilizado ao ar livre.
• ATENÇÃO: Uma vez concluída a utilização do aparelho, feche sempre o motor e a alimentação de água.
• ATENÇÃO: Nunca utilize o aparelho se os componentes importantes do aparelho (como, por exemplo, dispositivos de protecção e segurança, tubo flexível de alta pressão da pistola, etc.) estiverem danificados.
• ATENÇÃO: Este aparelho foi desenvolvido para ser utilizado com os produtos de limpeza fornecidos ou indicados pelo fabricante, champô de limpeza neutro à base de agentes tensioactivos aniónicos biodegradáveis. A utilização de outros produtos de limpeza ou de outras substâncias químicas pode pôr em causa a segurança do aparelho.
• ATENÇÃO: Nunca utilize este aparelho na proximidade de outras pessoas, excepto se as mesmas estiverem a usar vestuário de protecção.
• ATENÇÃO: O jacto da lança não deve ser dirigido contra partes mecânicas que contenham massa lubrificante: caso contrário a massa será dissolvida e dispersa no terreno. Só limpar os pneus de automóveis/as válvulas dos pneus a uma distância mínima de 30 cm, caso contrário, é possível que o jacto de alta pressão danifique os pneus dos automóveis/as válvulas dos pneus. O primeiro indício de uma danificação é a mudança de cor do pneu. Pneus de automóveis/válvulas dos pneus danificados representam perigo de morte.
• ATENÇÃO: Os jactos de água sob pressão podem ser perigosos se forem utilizados de forma inapropriada. O jacto não pode ser dirigido para pessoas, animais, aparelhos eléctricos ligados nem para o próprio aparelho.
  -ATENÇÃO: Os tubos flexíveis de alta pressão, os

acessórios e as ligações são essenciais para a segurança do aparelho. Utilize exclusivamente os tubos flexíveis, os acessórios e as ligações prescritos pelo fabricante (é fundamental estes componentes serem mantidos intactos, pelo que deverá evitar toda e qualquer utilização inadequada e deverá evitar que estes componentes se dobrem, sejam submetidos a pancadas ou sofram quaisquer danos).

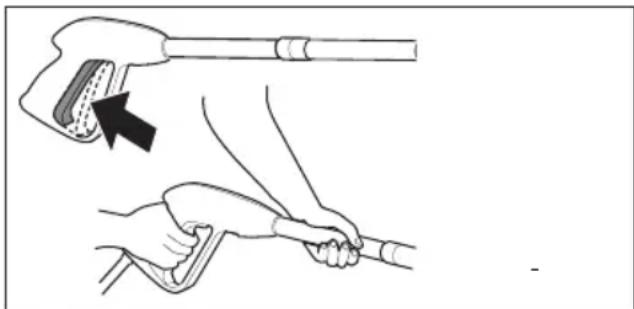

• ATENÇÃO: A pistola está equipada com um bloqueio de segurança. Nunca se esqueça de, sempre que in - terromper a utilização do aparelho, activar este bloqueio de segurança, a fim de evitar uma abertura acidental.
• Nunca aponte o jacto para si próprio ou para outras pessoas com o objectivo de limpar os sapatos ou o vestuário.
• Nunca permita que o aparelho seja utilizado por crianças ou por pessoas sem a devida formação.
• Dispositivos de protecção e segurança: pistola de pulverização com bloqueio de segurança, bomba equipada com válvula de derivação.
• A tecla de segurança da pistola não se destina a blo - quear a alavanca durante a operação mas a impedir que se possa abrir por acidente.
• ATENÇÃO: Sempre que o aparelho ficar sem vigilância desligue-o completamente (colocando o interruptor principal na posição de desligado "OFF").
• ATENÇÃO: Atendendo ao facto de todas as máquinas serem submetidas a um controlo final em condições reais de operação, é perfeitamente natural existirem ainda umas gotas de água no interior da máquina.
• ATENÇÃO: A máquina contém líquidos sob pressão. Segure bem na pistola de pulverização a fim de vencer a força de reacção. Utilize exclusivamente o bico de alta pressão fornecido com a máquina.
• ATENÇÃO: O tubo flexível de alta pressão foi desenvolvido e produzido de forma a poder suportar pressões elevadas. No entanto, este tubo flexível tem de ser manuseado com especial cuidado a fim de evitar danos. Uma utilização incorrecta ou indevida pode dar azo a danos ou fissuras extemporâneos e implicar a anulação da garantia.
  -16 TENÇÃO: O produto não deve ser usado por crianças ou por pessoas com capacidades físicas, sensoriais ou mentais reduzidas (incluindo crianças) ou que não disponham de adequada experiência e conhecimento, enquanto não tiverem sido adequadamente treinadas ou instruídas através das pessoas responsáveis pela sua segurança.
• 16ATENÇÃO: As crianças, mesmo se mantidas sob controlo, não devem brincar com o produto.
• ATENÇÃO: Não ligue a lavadora de alta pressão sem primeiro desenrolar o tubo de alta pressão.
• ATENÇÃO: Enrole e desenrole o tubo tendo o cuidado de não derrubar a lavadora de alta pressão.
  -ATENÇÃO: Antes de desenrolar ou enrolar o tubo,

desligue a máquina e descarregue a pressão do tubo (fora de serviço).

• ATENÇÃO: Risco de queimadura pelo escape do motor. NÃO TOQUE OU NÃO COLOQUE O TUBO EM CONTACTO COM O ESCAPE DO MOTOR.
• ATENÇÃO: Recomenda-se o uso de dispositivos de protecção auditiva.
• ATENÇÃO: Não utilizar aplicações accionadas por motores a combustão interna em ambientes fecha-dos, excepto onde esteja prevista uma adequada ventilação como estabelecido pelas autoridades nacionais do trabalho.
• ATENÇÃO: Assegurar-se que nenhuma emissão de descarga esteja nas proximidades de entradas de ar.

UTILIZAÇÃO PREVISTA DA MÁQUINA

Sempre que seja necessário utilizar água sob pressão para eliminar a sujidade, este aparelho pode ser utilizado no exterior para a lavagem de superfícies.

As tecnologias construtivas foram estudadas para garantir altíssimos níveis de fiabilidade, segurança e duração ao longo do tempo. É absolutamente proibido usar a máquina em ambientes ou áreas classificadas como potencialmente explosivas. A temperatura do ambiente de trabalho deve estar incluida entre +5 a +50 °C. A forma da carenagem foi estudada para oferecer a máxima comodidade de transporte com adequado pegador, sem saliências e pontas perigosas. A máquina é completa de uma lança com pistola dotada de empunhadura para favorecer uma prática posição de trabalho, cujas formas e dimensões correspondem com as normas de segurança em vigor. É proibido aplicar proteções ou modificações na lança de esguicho ou nos bicos de lavagem. O hidro-limpador de alta pressão é idóneo para a lavagem com água fria ou morna à temperatura máx de 40°C; temperaturas superiores podem danificar a bomba. A água de alimentação da hidrolavadora não deve estar suja, com areia ou conter produtos químicos corrosivos para não comprometer o bom funcionamento e a longa duração do aparelho.

Com oportunos acessórios opcionais podem-se executar trabalhos de jacteamento de areia e lavagens com escova rotativa a ser aplicada à pistola.

UTILIZAÇÃO CORRECTA DA MÁQUINA

• ATENÇÃO: A máquina de limpeza por jacto de água deve ser posicionada sobre uma superfície segura, estável e em posição horizontal.
• ATENÇÃO: Todas as vezes que se usa a máquina de limpeza por jacto de água a alta pressão aconselhamos

PT

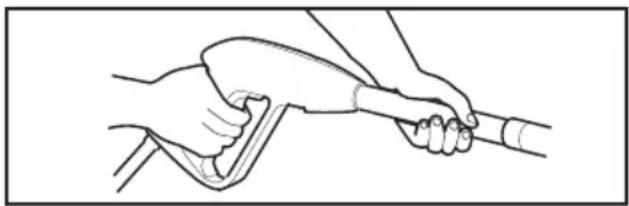

segurar a pistola na posição correcta, com uma mão na coronha e a outra sobre a lança.

- ATENÇÃO: O jacto de água nunca deve ser dirigido directamente para a máquina.

Todas as vezes que for necessário parar a máquina é importante bloquear o dispositivo de segurança (se encontra presente na pistola para evitar aberturas acidentais.

II. ASPIRAÇÃO DO DETERGENTE

Submirja o tubo de aspiração munido de filtro no tan - que do detergente. Ao acender o aparelho: a mistura do detergente com a água realiza-se automaticamente na passagem da água.

A aspiração do detergente ocorre automaticamente quando a cabeça regulável da lança é girada para o funcionamento a baixa pressão (em sentido anti-horário).

- ATENÇÃO: Usar só detergentes líquidos, evitar absolutamente produtos ácidos ou muito alcalinos. Aconselhamos usar os nossos produtos que foram estudados proposidamente para o uso com hidrolavadoras.

III. UTILIZAÇÃO DA LANÇA

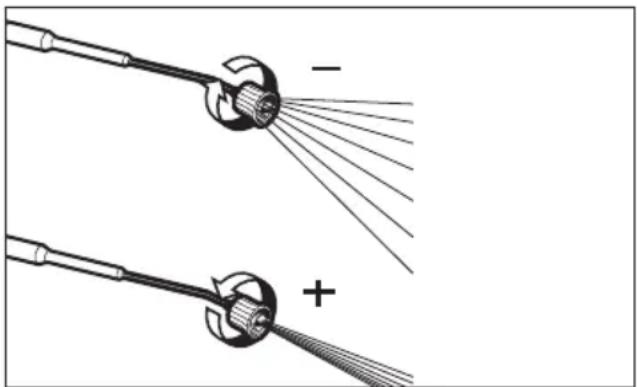

• A cabeça regulável permite seleccionar o jacto a baixa e alta pressão. A selecção da pressão ocorre girando-se a cabeça regulável.
• Para aumentar a pressão girar a cabeça regulável em sentido horário, para diminuir a pressão girá-la em sentido anti-horário

IV. APARELHOS MUNIDOS DE VÁLVULA TÉRMICA

Este dispositivo permite ao aparelho de trabalhar em by-pass, descarregando automaticamente a água quando esta alcança uma temperatura de cerca 60°C e resfriando os órgãos de funcionamento.

- ATENÇÃO: Aparelhos não equipado com este dispositivo: não é permitida uma utilização destes aparelhos com a pistola livre durante mais de 2 minutos. A temperatura da água alimentada ao circuito sofre um grande aumento, o que pode provocar danos graves na bomba.

MONTAGEM

Observar a série de foto abaixo indicada (fig. B)

INSTRUÇÕES DE FUNCIONAMENTO

• ATENÇÃO! Não ligue o motor com um nível de óleo demasiado alto ou demasiado baixo porque pode causar um dano ao motor. Para eventuais perguntas em relação ao motor, leiam o manual anexado à máquina.
• ATENÇÃO! O motor não vem com óleo. É necessário encher o cárter antes de ligar o motor.

- ATENÇÃO! Antes da ligação da bomba, assegure-se que o óleo no cárter esteja no nível justo.

- ATENÇÃO! Quando do primeiro funcionamento ou após um longo período de inactividade, é necessário ligar por alguns minutos somente o tubo de entrada de água para fazer com que eventuais impurezas saiam pela descarga de modo a impedir o entupimento do bico injector da pistola.

- ATENÇÃO! Encha o tanque com gasolina sem chumbo. Não use gasolina que contenha chumbo.

I. ARRANQUE

ALIMENTAÇÃO HÍDRICA

Ligação hídrica - Indicações adicionais de segurança

ATENÇÃO: (simbol) A hidrolimpadora non pode ser conectada directamente à rede pública de distribuição de água BEBIDA.

- ATENÇÃO: A água passa através do dispositivo de refluxo é considerada não potável.

NOTA Aspirar apenas água filtrada ou limpa. Il a válvula de extracção de água deve garantir uma distribuição equivalente ao dobro da capacidade máxima da bomba.

• Capacidade mínima: 15 l/ min.
• Temperatura máxima da água em entrada: 40°C
• Pressão máxima da água em entrada: 1Mpa

Colocar a hidrolimpadora o mais próximo possível da rede hídrica de aprovisionamento.

Alimentação da conduta de água

• Conectar um tubo flexível de alimentação (não incluído no fornecimento) à união para a água do aparelho e à alimentação de água.
• Abrir a válvula.

A hidrolimpadora pode ser conectada directamente à rede pública de distribuição de água apenas se na tubagem de alimentação está instalado um dispositivo antifluxo com esvaziamento conforme às normativas vigentes. Assegurar-se que o tubo tenha pelo menos ∅ 13mm e que seja reforçado.

Alimentação de água de um reservatório aberto

• Afrouxar a união para a alimentação da água.
• Ajustar o tubo de aspiração com filtro (não incluído no fornecimento) à união para a água do aparelho.
• Imergir o filtro no reservatório.

• Desafogar o aparelho antes do uso.

• Afrouxar o tubo flexível de alta pressão da união de alta pressão do aparelho.

• Ligar o aparelho e fazê-lo funcionar para que a água saia sem bolhas pela união de alta pressão.
• Desligar o aparelho e ajustar novamente o tubo flexível de alta pressão.

A inobservância das condições mencionadas provoca graves danos mecânicos à bomba ademais da caducidade da garantia.

1. Conecte o tubo de alta pressão à saída de alta pressão da máquina.
2. Engate o tubo de alta pressão à pistola. Insira a lança na extensão da pistola e rode a extremidade da pis -

tola até a posição de bloqueio Insira o bico.

1. Conecte o tubo de alimentação da água à entrada da bomba (Máx. 1 MPa, temperatura máx. 40°C.
2. Conecte o tubo à alimentação da água fria e abra completamente a torneira
3. Aperte a alavanca da pistola para eliminar o ar presente na bomba e espere que saia um fluxo constante de água pelo bico.

- ATENÇÃO! Para favorecer a primeira ligação, recomenda-se de manter apertada a alavanca da pistola enquanto se puxa a pega do arrancador.

NOTA

Se o motor estiver quente. não é necessário fechar o ar.

1. Arrancar o motor.

Motor: veja "manual para o usuário - motor a gasolina".

-ATENÇÃO: Não deixar a lavadora de alta pressão ligada por mais de 2 minutos quando não estiver sendo utilizada para a limpeza. Caso não estiver sendo utilizada por mais de 2 minutos, desligar a lavadora no interruptor."

II. PARAGEM

Em caso de emergência, posicionar o interruptor do motor em "OFF" para a deter o motor. Para isso proceder como indicado a continuação:

1. Colocar o interruptor do motor na posição "OFF".

2. ATENÇÃO: No fim do trabalho desligar a máquina.

3. ATENÇÃO: Descarregar sempre o tubo da pressão abrindo a pistola com a máquina parada.

MANUTENÇÃO

- ATENÇÃO: Antes de efectuar qualquer operação de

PT

manutenção na máquina eliminar a pressão e desligar a ligação hídrica.

I. LUBRIFICAÇÃO

Motor: veja "manual para o usuário - motor a gasolina".

Bomba: Aconselha-se óleo sintético para

caixas de velocidade ISO 150 - Capacidade óleo 60 gr.

II. CONTROLE DO FILTRO DE ASPIRAÇÃO DA ÁGUA

Inspeccionar periodicamente o filtro de aspiração para evitar entupimentos e comprometer o bom funciona - mento da bomba.

Caso haja a previsão de conservar a máquina em ambientes onde exista o perigo de gelo ou de não utilizá-la por um período superior a 3 meses, é aconselhável fazer a máquina aspirar, antes de guardá-la, uma mistura de líquido anti-gelo (similar àquela utilizada pelos carros).

Além disso, na partida poderão ser verificados alguns pequenos vazamentos na bomba que desaparecerão após algumas horas de funcionamento. São admitidas até 10 gotas por minuto, no caso de vazamentos de maior entidade dirigir-se a um Serviço de Assistência Autorizado.

Motor: veja "manual para o usuário - motor a gasolina". Bomba:

REPARAÇÕES - PEÇAS DE REPOSIÇÃO

Para eventuais inconvenientes não mencionados no presente manual ou quebras da máquina favor procurar um Centro de Assistência Autorizado para a relativa reparação ou para a eventual substituição de peças de reposição originais.

DESMONTAGEM DA MÁQUINA DESCARTE

Como proprietário de um aparelho eléctrico ou electrónico, a lei (em conformidade com a directiva 2012/19/EU relativa aos resíduos de equipamentos eléctricos e electrónicos e em conformidade com as legislações nacionais dos

Estados-Membros UE que aprovaram tal directiva) proibe de eliminar este produto ou os seus acessórios eléctricos/electrónicos como resíduo doméstico sólido urbano, mas o mesmo deve ser eliminado nos apropriados centros de recolha. O produto pode ser directamente eliminado pelo distribuidor se fôr adquirido um novo aparelho equivalente àquele que deve ser eliminado. O abandono do produto no meio ambiente poderá criar graves danos ao ambiente e à saúde.

O símbolo na figura representa um contentor de lixo para resíduos urbanos e portanto é expressamente proibido pôr o aparelho nestes contentores. A inobservância das indicações relativas à directiva 2012/19/EU e aos decretos dos vários Estados comunitários é sancionável administrativa ou judicialmente.

.CONDIÇÕES DA GARANTIA

Todos os nossos aparelhos foram submetidos a cuidadosas inspecções e tem cobertura de garantia por defeitos de fabricação em conformidade à normativa vigente. Esta garantia é válida desde a data de compra do aparelho.

Não são cobertos pela garantia: - peças e componentes móveis e sujeitos a desgaste - Peças de borracha, escovas de carvão, filtros, acessórios e acessórios optional. - Danos acidentais ou de transporte, danos provocados por incúria, por uma utilização e/ou por uma instalação erradas, incorrectas, indevidas, - A garantia também não cobre a limpeza de filtro e bicos entupidos, maquinas bloqueadas por causa de formação de calcario.

A maquina è somente para uso domestico e NÃO E' PARA USO PROFISSIONAL: a garantia não cobre um uso diferente do uso domestico e particular.

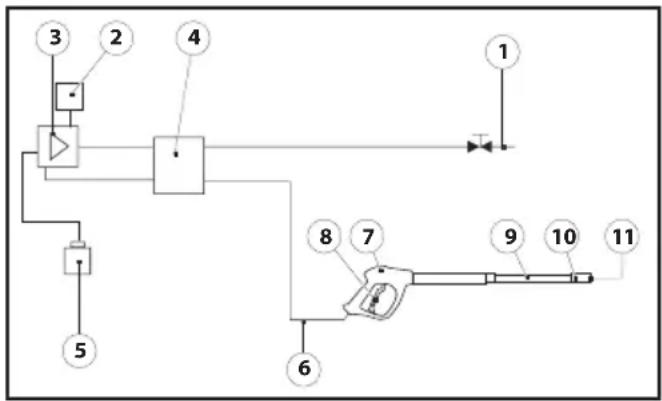

ESQUEMA HÍDRICO

1) Alimentação de água
2) Válvula térmica
3) Bomba de alta pressão
4) Válvula by-pass interna
5) Recipiente líquido de limpeza
6) Tubo de alta pressão
7) Pistola
8) Alavanca da pistola
9) Lança
10) Cabeçote bico
11) Bico

INCONVENIENTE CAUSA SOLUÇÕES
A electrobomba gira mas não ganha pressão	Filtro de aspiração obstruídoVálvula de aspiração e envio obstruída ou desgastadaBico com furo demasiado largo	Limpar o filtroDirigir-se a um centro de assistência autorizadoLimpar e/ou substituir
Pressão de trabalho irregular	Aspiração do arVálvulas obstruídas e desgastadasGuarnições gastas	Controlar as uniões de aspiraçãoDirigir-se a um centro de assistência autorizadoDirigir-se a um centro de assistência autorizado
A bomba goteja	Guarnições gastas	Dirigir-se a um centro de assistência autorizado
Diminuição de pressão O	bico está desgastadoValvole sporche o bloccateGuarnição da válvula de regulação desgastadaGuarnições gastasFiltro sujo	Trocar de bicoDirigir-se a um centro de assistência autorizadoDirigir-se a um centro de assistência autorizadoDirigir-se a um centro de assistência autorizadoControlar e/ou limpar
A máquina faz muito barulho	Aspiração do arVálvulas consumidas, sujas ou bloqueadasChumaceiras consumidasTemperaturas excessivas de águaFiltro sujo	Controlar os tubos de aspiraçãoDirigir-se a um centro de assistência autorizadoDirigir-se a um centro de assistência autorizadoLevar a temparatura abaixo dos 60°CControlar e/ou limpar
Presença de água no óleo	Anéis de vedação (água e óleo) desgastadosAlta percentual de humidade no ar	Dirigir-se a um centro de assistência autorizadoTrocar o óleo com frequencia o dobro do prescrito
Perdas de água pelo ca-beçote	Guarnições gastasOring do sistema de retenção desgastados	Dirigir-se a um centro de assistência autorizadoDirigir-se a um centro de assistência autorizado
