GEBRUIKSAANWIJZING EKSRDS2A DAIKIN

Installatie- en Gebruiksaanwijzing Zonne Drukstation

Installatie- en Gebruiksaanwijzing

Zonne Drukstation

Nederlands

Inhoudsopgave

1 Over deze gebruiksaanwijzing 3
2 Informatie omtrent de veiligheid.... 4

2.1 Waarschuwingen en gevarenklassen 4
2.2 Reglementair gebruik.... 5
2.3 Voorzienbaar verkeerd gebruik.... 6
2.4 Kwalificatie van het personeel 6
2.5 Persoonlijke beschermingsmiddelen 6
2.6 Veranderingen aan het product 6

3 Transport en opslag 7
4 Productbeschrijving.... 8

4.1 Overzicht....8
4.2 Afmetingen....9
4.3 Functie 9
4.4 Goedkeuringsdocumenten, bewijzen, verklaringen 9
4.5 Technische gegevens.... 10

5 Montage 11

5.1 Montage voorbereiden.... 11
5.2 Product monteren 11
5.3 Product aansluiten 13
5.4 Product namonteren 14
5.5 Elektrische aansluiting 14

6 Inbedrijfstelling 16

6.1 Product in bedrijf stellen.... 16

7 Werking.... 18

7.1 Afleesrand op de debietmeter.... 18
7.2 Installatie ontluchten 19

8 Onderhoud 20

8.1 Onderhoudsintervallen.... 20

9 Oplossen van storingen 20

9.1 Circulatiepomp vervangen 21

10 Buitenbedrijfstelling en afvalverwijdering 22
11 Retourneren 22
12 Garantie 22

1 Over deze gebruiksaanwijzing

Deze gebruiksaanwijzing beschrijft de zonnepompgroep „EKSRDS2A“ (hierna ook „product“). Deze gebruiksaanwijzing is deel van het product.

• U mag het product pas gebruiken als u de gebruiksaanwijzing geheel doorgenomen en begrepen hebt.
• Zorg ervoor dat de gebruiksaanwijzing voor alle werkzaamheden aan en met het product op ieder tijdstip beschikbaar is.
• Geef de gebruiksaanwijzing en alle bij het product horende documenten door aan alle gebruikers van het product.
• Indien u van mening bent dat de gebruiksaanwijzing fouten, tegenstrijdigheden of onduidelijkheden bevat, neem dan vóór gebruik contact op met de fabrikant.

Deze gebruiksaanwijzing is bij de auteurswet beschermd en mag uitsluitend binnen het wettelijk toegestane kader worden gebruikt. Wijzigingen voorbehouden.

Voor schade en gevolgschade die door het negeren van deze gebruiksaanwijzing alsmede het negeren van de op de plaats van toepassing van het product geldende voorschriften, bepalingen en normen optreden, aanvaardt de fabrikant geen aansprakelijkheid en verleent geen garantie.

2 Informatie omtrent de veiligheid

2.1 Waarschuwingen en gevarenklassen

In deze gebruiksaanwijzing staan waarschuwingen die attent maken op mogelijke gevaren en risico's. Afgezien van de aanwijzingen in deze gebruiksaanwijzing moeten alle op de plaats van toepassing van het product geldende bepalingen, normen en veiligheidsinstructies in acht worden genomen. Zorg er vóór het gebruik van het product voor dat u alle bepalingen, normen en veiligheidsinstructies kent en dat die worden nageleefd.

Waarschuwingen zijn in deze gebruiksaanwijzing met waarschuwingssymbolen en signaalwoorden aangegeven. Afhankelijk van de ernst van een gevaarlijke situatie worden de waarschuwingen in verschillende gevarenklassen ingedeeld.

GEVAAR

GEVAAR maakt attent op een directe gevaarlijke situatie die bij het negeren ervan beslist een ernstig of dodelijk ongeval tot gevolg heeft.

WAARSCHUWING

WAARSCHUWING maakt attent op een mogelijke gevaarlijke situatie die bij het negeren ervan een ernstig of dodelijk ongeval of materiële schade tot gevolg kan hebben.

AANWIJZING

AANWIJZING maakt attent op een mogelijke gevaarlijke situatie die bij het negeren ervan materiële schade tot gevolg kan hebben.

Bovendien worden in deze gebruiksaanwijzing de volgende symbolen gebruikt:

Dit is het algemene waarschuwingssymbool. Het maakt attent op gevaar voor letsel en materiële schade. Volg alle in verband met dit waarschuwingssymbool beschreven aanwijzingen op om dodelijke ongevallen, lichamelijk letsel en materiële schade te voorkomen.

Dit symbool waarschuwt voor gevaarlijke elektrische spanning. Als dit symbool in een waarschuwing wordt weergegeven, is er gevaar voor een elektrische schok.

Dit product is uitsluitend geschikt voor het circuleren van de volgende media in intrinsiek veilige, gesloten thermische zonne-energiesystemen:

• Voor thermische zonne-energiesystemen geschikte warmtedragervloeistoffen (zonnevloeistoffen) als bijvoorbeeld water-glycol-mengsels
  De geïntegreerde veiligheidsgroep is bedoeld ter beveiliging tegen overdruk.
  Een ander gebruik is onreglementair en veroorzaakt gevaar.

Zorg er vóór het gebruik van het product voor dat het product geschikt is voor het door u beoogde gebruik. Leef hierbij ten minste het volgende na:

• Alle op de plaats van toepassing geldende bepalingen, normen en veiligheidsvsoorschriften
• Alle voor het product gespecificeerde voorwaarden en gegevens
• De omstandigheden van de door u beoogde toepassing

Voer bovendien een risicobeoordeling wat betreft de concrete, door u beoogde toepassing conform een erkende procedure uit en neem aan de hand van het resultaat hiervan de noodzakelijke veiligheidsmaatregelen. Houd hierbij ook rekening met de mogelijke gevolgen van de montage of een integratie van het product in een systeem of installatie.

Voer bij het gebruik van het product alle werkzaamheden uitsluitend onder de in de gebruiksaanwijzing en op het typeplaatje gespecificeerde omstandigheden en binnen de gespecificeerde technische gegevens en in overeenstemming met alle op de plaats van toepassing geldende bepalingen, normen en veiligheidsvoorschriften uit.

2.3 Voorzienbaar verkeerd gebruik

Het product mag met name in de volgende gevallen en voor de volgende doeleinden niet gebruikt worden:

• gebruik met zwembadwater
• gebruik met klevende, bijtende of ontvlambare media
  • over- of onderschrijding van de toegestane temperaturen en drukken

2.4 Kwalificatie van het personeel

Werkzaamheden aan en met dit product mogen alleen door vakspecifiek gekwalificeerd personeel uitgevoerd worden die de inhoud van deze gebruiksaanwijzing en alle bij het product behorende documenten kennen en begrijpen.

De deskundigen moeten vanwege hun opleiding, kennis en ervaring in staat zijn om mogelijke gevaren in te kunnen schatten en te onderkennen die door de toepassing van het product kunnen ontstaan.

De deskundigen moeten op de hoogte zijn van alle geldende bepalingen, normen en veiligheidsvoorschriften die bij werkzaamheden aan en met het product in acht moeten worden genomen.

2.5 Persoonlijke beschermingsmiddelen

Draag altijd de noodzakelijke persoonlijke beschermingsmiddelen. Houd er bij werkzaamheden aan en met het product ook rekening mee dat op de plaats van toepassing gevaren op kunnen treden, die niet direct van het product uit gaan..

2.6 Veranderingen aan het product

Voer alleen werkzaamheden aan en met het product uit die in deze gebruiksaanwijzing worden beschreven. Voer geen veranderingen uit die niet in deze gebruiksaanwijzing worden beschreven.

3 Transport en opslag

Het product kan door ondeskundig transport en opslag beschadigd raken.

AANWIJZING

• Zorg ervoor dat tijdens het transport en de opslag van het product de gespecificeerde omgevingsomstandigheden worden nageleefd.
• Gebruik voor het transport de originele verpakking.
• Bewaar het product alleen in een droge, schone omgeving.
• Zorg ervoor dat het product tijdens het transport en de opslag beschermd is tegen stoten.

Het negeren van deze aanwijzingen kan materiële schade veroorza- ken.

4 Productbeschrijving

4.1 Overzicht

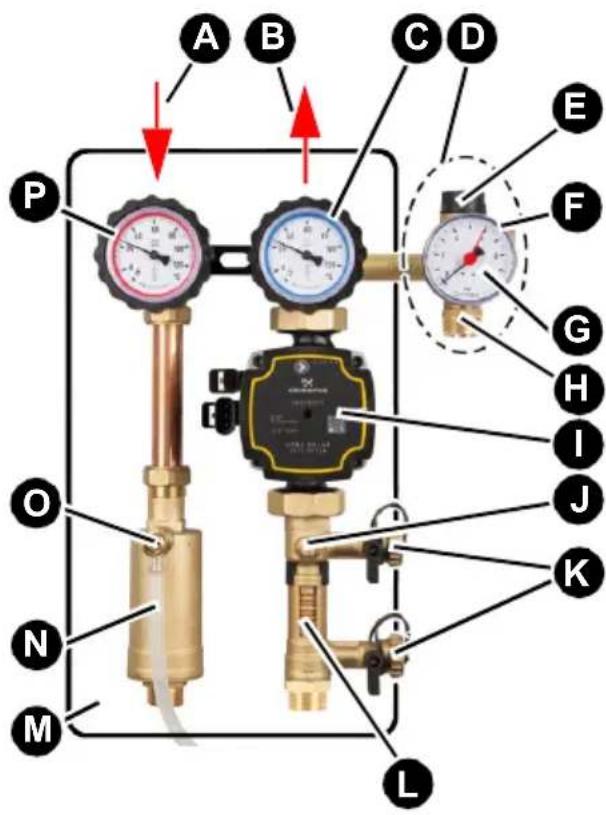

A. Voorloop
B. Terugloop
C. Kogelkraan, afsluitbaar, met thermometer blauw en zwaartekrachtrem
D. Veiligheidsgroep
E. Membraan-veiligheidsventiel
F. Afblaasopening
G. Manometer met montageventiel
H. Aansluiting voor expansievat
I. Circulatiepomp
J. Afsluiting
K. Vul- en spoelkranen
L. Debietmeter
M. Isolatie
N. Ontluchtingspot
O. Ontluchtingskraan met handwiel
P. Kogelkraan, afsluitbaar, met thermometer rood en zwaartekrachtrem

Afbeelding 1: EKSRDS2A, Voorloop en terugloop met vul- en spoelkranen en onluchtingspot

4.2 Afmetingen

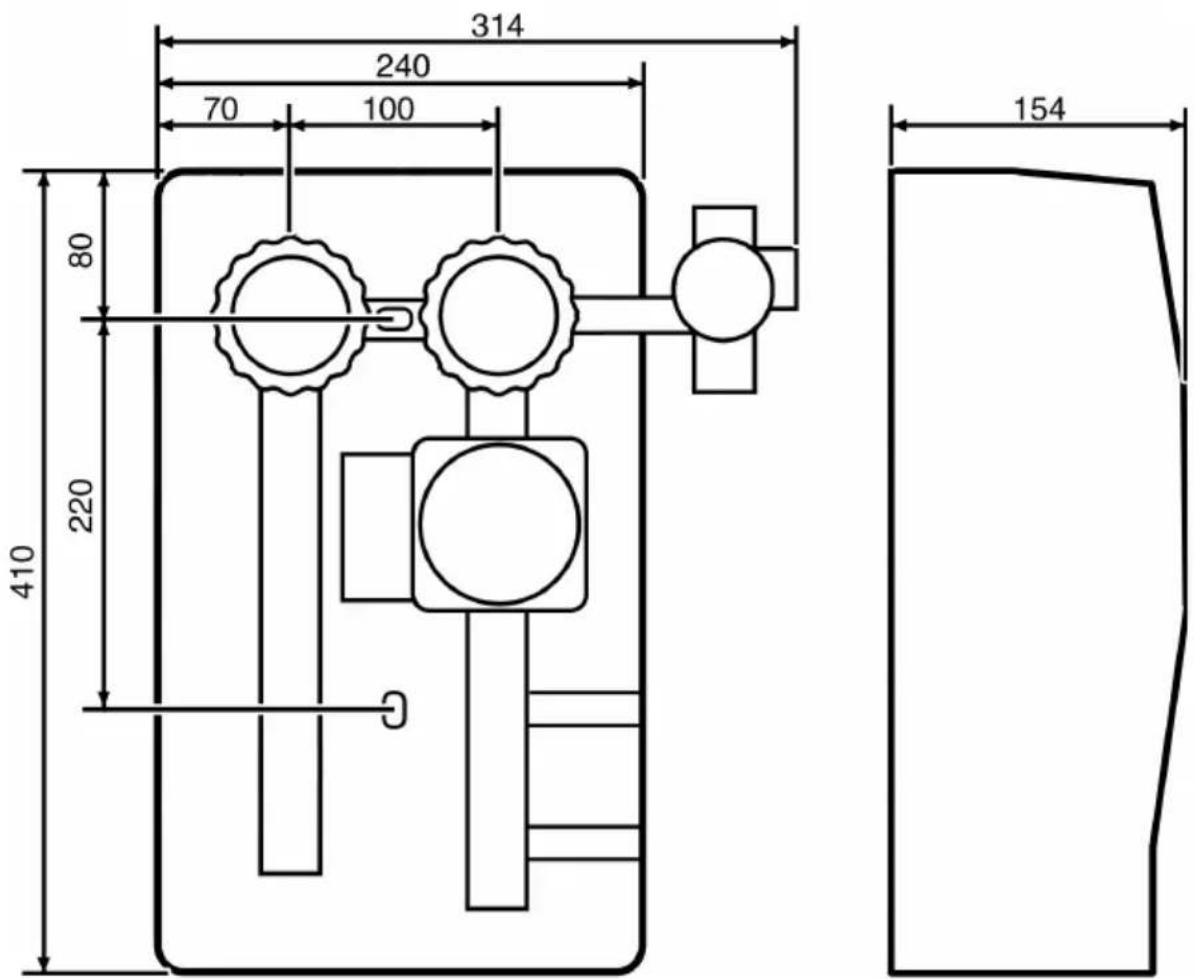

314 240 70 100 80 220 410 9 154

Afbeelding 2: EKSRDS2A (in mm)

4.3 Functie

Het product is een voorgemonteerde, op dichtheid gecontroleerde en warm-tegeïsoleerde zonnepompgroep met alle noodzakelijke veiligheids- en func-tionele onderdelen.

Beide kogelkranen kunnen afgesloten worden en bevatten een thermometer en een zwaartekrachtrem.

4.4 Goedkeuringsdocumenten, bewijzen, verklaringen

Zie de handleiding van het membraan-veiligheidsventiel.

Bij de uitvoering met circulatiepomp, zie handleiding van de pompfabrikant.

Parameter Waarde
Algemene gegevens
Systeemansluiting G3⁄4
Gewicht Max. 5,5 kg
Materiaal armaturen Messing CW617N
Materiaal warmte-isolatie Polypropyleen EPP
Installatiedruk Max. 6 bar
Afdichting Vlakdichtend
Omgevingsomstandigheden
Omgevingstemperatuur werking Max.	40°C
Mediumtemperatuur Max. 120°C,	kortstondig max. 160°C
Debietmeter
Pompaansluiting Aan de pompzijde met flens en war-telmoer G11⁄2
Meetbereik 2 ... 12 l/min
Combikraan rood (voorloop)
Weergavebereik 0 ... 120°C
Combikraan blauw (terugloop)
Pompaansluiting Aan de pompzijde met flens en war-telmoer G11⁄2
Weergavebereik 0 ... 120°C
Veiligheidsgroep
Aansluiting voor expansievat	G3⁄4 voor ribbelbuis vlakdichtend met wartelmoer
Membraan-veiligheidsventiel	6 bar
Manometer	∅ 63 mm, 0 ... 10 bar

5 Montage

Het product mag pas na afloop van alle buismontagewerkzaamheden, lasen soldeerwerkzaamheden gemonteerd worden.

1. Spoel de leidingen van de installatie alvorens het product te monteren.

Als het product in een bestaande installatie wordt ingebouwd, moet het hoofdstuk "Product namonteren" in acht worden genomen.

Neem bij de montage van het product de handleiding van het membraan-veiligheidsventiel in acht.

5.1 Montage voorbereiden

→ Zorg ervoor dat de nominale druk van het product overeenkomt met de geplande waarde van de installatie.
→ Zorg ervoor dat de vloeistof in de installatie overeenkomt met het reglementair gebruik.
→ Zorg ervoor dat het product zonder afsluiting gemonteerd is.
- Er mogen geen afsluiters, vuilvangers of iets soortgelijks gemonteerd zijn.
→ Zorg ervoor dat het product zo gemonteerd is dat in de ingebouwde hoe-danigheid geen externe krachten op de armaturen inwerken.

Als het expansievat op dezelfde hoogte of hoger dan het product gemonteerd is, moet het expansievat beschermd worden tegen thermische belasting (bij- voorbeeld warmte-isolatielus).

5.2 Product monteren

Het product voor gereed voor de montage aangeleverd. Er mogen geen onderdelen gedemonteerd worden.

→ Zorg ervoor dat bij er bij stremmingen in het systeem geen stoom in het expansievat terecht kan komen.
→ Zorg ervoor dat alle buisuiteinden haaks en ontbraamd zijn.
→ Zorg ervoor dat alle afdichtoppervlakken schoon en onbeschadigd zijn.
→ Zorg ervoor dat de meegeleverde pluggen geschikt zijn voor de beoogde muur.

1. Verwijder de bovenste isolatie.
2. Houd het product tegen de muur aan en lijn het met een waterpas uit.

3. Teken twee markeringen af.

4. Boor telkens een gat (∅ 10 mm).

5. Bevestig het product met de meegeleverde pluggen en schroeven.

- lange stolschroef boven

- korte stokschroef beneden

1. Hang het product met de onderste isolatie in en borg die telkens met een volgplaatje en een moer.

2. Verbind de buisleidingen van het zonnecircuit met de aansluitingen van het product (zie hoofdstuk "Product aansluiten").

3. Plaats de bovenste isolatie weer.

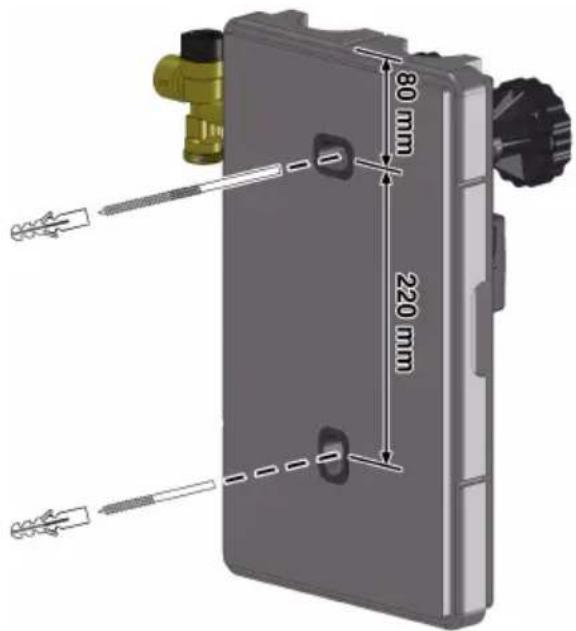

80 mm 220 mm

Afbeelding 3: EKSRDS2A

5.3 Product aansluiten

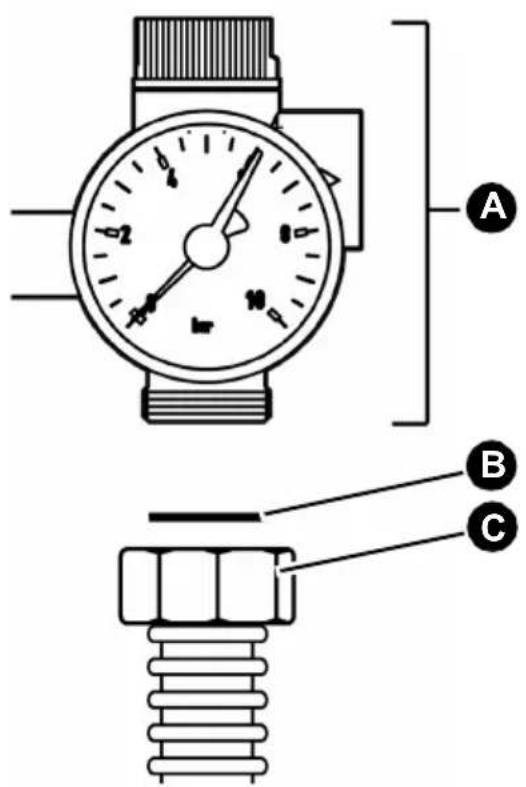

A. Veiligheidsgroep
B. Vlakke afdichting
C. Ribbelbuis vlakdichtend

Afbeelding 4: Aansluiting ribbelbuis G ^3/4

1. Verbind de buisleidingen van het zonnecircuit met de aansluitingen van het product.
2. Verbind de buis of de ribbelbuis van het expansievat met de veiligheidsgroep.

5.4 Product namonteren

WAARSCHUWING

HETE VLOEISTOF

Vloeistof in zonnesystemen staan onder hoge druk en kan temperaturen van boven de 100°C bereiken.

• Zorg ervoor dat de vloeistof is afgekoeld voordat de installatie geopend en het product gemonteerd wordt.
• Zorg ervoor dat de installatue drukloos en leeg is voordat de installatie geopend en het product gemonteerd wordt.

Het negeren van deze aanwijzing kan de dood, ernstig letsel of materiële schade veroorzaken.

→ Zorg ervoor dat de nominale druk van het product overeenkomt met de geplande waarde van de installatie.
→ Zorg ervoor dat de vloeistof in de installatie verdraagzaam is met het toe-passingsdoel van het product.

Als de installatie drukloos en afgekoeld is, kan het product gemonteerd worden.

1. Leeg de installatie.
2. Spoel de leidingen van de installatie.
3. Monteer het product als beschreven in het hoofdstuk "Product monteren".

5.5 Elektrische aansluiting

GEVAAR

ELEKTRISCHE SCHOK

- Zorg ervoor dat door de soort elektrische installatie de bescherming tegen een elektrische schok (beschermingsklasse, elektrische isolatie) niet verminderd wordt.

Het negeren van deze aanwijzing heeft de dood of ernstig letsel tot gevolg.

GEVAAR

ELEKTRISCHE SCHOK DOOR ONDER SPANNING STAANDE ONDER-DELEN

• Onderbreek voor het begin van de werkzaamheden de voeding en beveilig hem tegen opnieuw inschakelen.
• Zorg ervoor dat van elektrisch geleidbare voorwerpen of media geen gevaar uit kan gaan.

Het negeren van deze aanwijzing heeft de dood of ernstig letsel tot gevolg.

AANWIJZING

SCHOMMELINGEN VAN DE VOEDINGSSPANNING

Door spanningsschommelingen kan de elektronica van de pomp beschadigd raken.

• Zorg ervoor dat de pomp niet door een externe toerentalregelaar wordt geregeld die de voedingsspanning verandert.
• Zorg ervoor dat de pomp met 230 Volt zonder fasecontrole wordt gere- geld.
• Schakel de pomp via de besturing in en uit.

Het negeren van deze aanwijzingen kan materiële schade veroorza- ken.

1. Sluit de circulatiepomp conform de gebruiksaanwijzing van de fabrikant aan.
2. Voer de aansluitkabel van de circulatiepomp door de kabelgoot omlaag en sluit hem aan op de zonneregelaar.
3. Neem hierbij de gebruiksaanwijzing van de zonneregeling in acht.

Gebruik voor een verlenging van de aansluitkabel een afgeschermde kabel met maximaal 3 x 1,5 mm² en maximaal ∅ 10 mm.

6 Inbedrijfstelling

Voorwaarde voor de inbedrijfstelling is de volledige installatie van alle hydraulische en elektrische componenten.

6.1 Product in bedrijf stellen

De EKSRDS2A wordt via de vul- en spoelkranen aan de debietmeter gevuld.

1. Controleer de bouwdelen van de installatie op dichtheid.

- Controledruk en duur van de controle moeten op de betreffende installatie en de betreffende bedrijfsdruk zijn aangepast.

1. Draai voor het de vullen van de installatie de kogelkranen naar 45°-stand.

Thermometer-kogelkranen
	0° Normale werking:Kogelkraan open in stroomrichting van de zonne-vloeistof
	90° Onderhoud:Kogelkraan gesloten
	45° Inbedrijfstelling, vullen, ontluchten, legen, spoelen:Beide kanten open (de zwaartekrachtrem is gedeactiveerd)

Installatie vullen

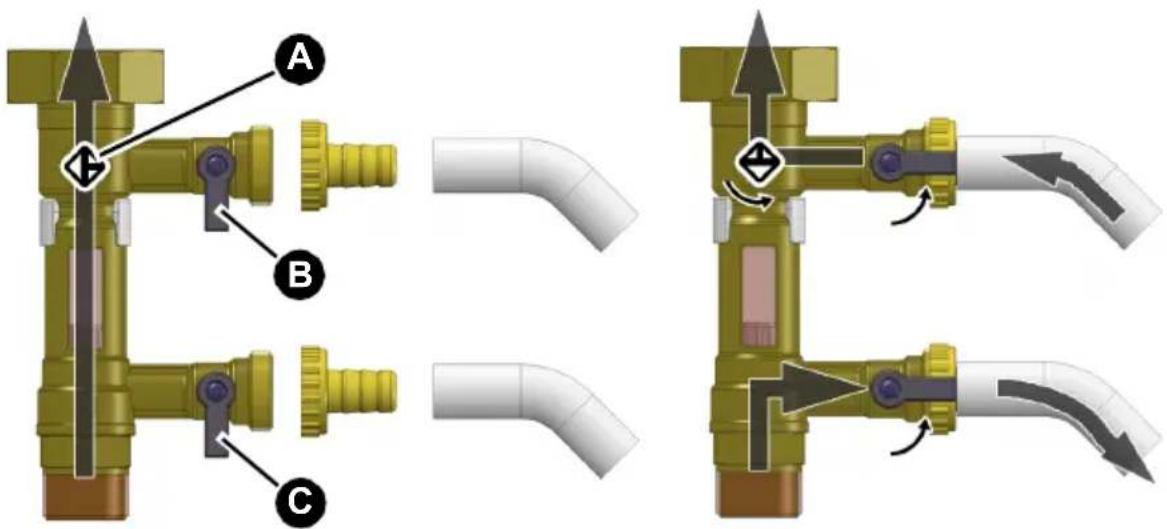

A. Afsluiting in de recirculatie B. Vul- en spoelkraan

C. Vul- en spoelkraan

1. Sluit de slangtules en slangen op de vul- en spoelkranen (B en C) aan.

2. Open de vul- en spoelkranen en sluit de afsluiter (A).

3. Vul de installatie met zonnevloeistof via de bovenste vulkraan (B).

4. Controleer tijdens het vullen of alle aansluitingen dicht zijn.

5. Sluit de onderste afsluitkraan (C) zodra er zonnevloeistof vrijkomt.

6. Voorzie de installatie van druk.

7. Sluit de bovenste vul- en spoelkraan (B).

8. Open de afsluiter (A).

9. Ontlucht de installatie (zie hoofdstuk "Installatie ontluchten").

10. Draai de twee thermometer-kogelkranen naar 0°-stand.

11. Plaats het bovenste gedeelte van de isolatie op het product.

12. Leid de isolatie van de buisleidingen tot in de openingen van de isolatie van het product.

7 Werking

Een storingsvrije werking is alleen mogelijk als de thermometer-kogelkranen en kogelkranen open staan (0°-stand).

Tijdens het verwarmen moet er om veiligheidsredenen vloeistof uit de afblaasleiding van het membraan-veiligheidsventiel vrij kunnen komen.

1. Controleer de installatie na de activering van het membraan-veiligheidsventiel.

2. Verhelp de oorzaak voordat de installatie weer in bedrijf wordt gesteld.

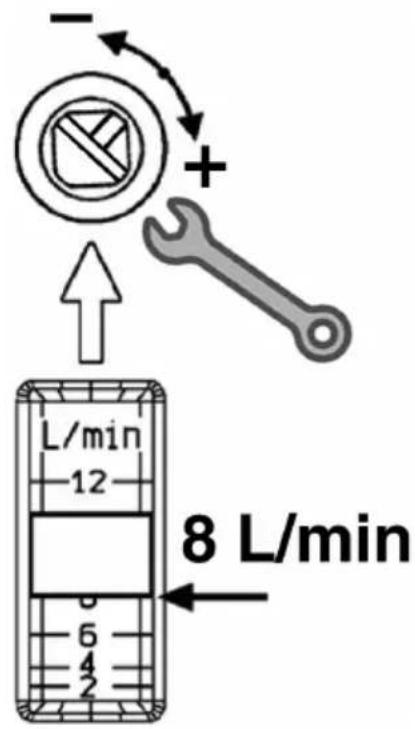

7.1 Afleesrand op de debietmeter

- + L/min 12 8 L/min

De onderste rand van het zweefli- chaam is de afleesrand op de debiet- meter.

7.2 Installatie ontluchten

WAARSCHUWING

HETE VLOEISTOF

Vloeistof in zonnesystemen staan onder hoge druk en kan temperaturen van boven de 100°C bereiken.

- Zorg ervoor dat de vloeistof afgekoeld is (< 50°C aan de rode thermometer) voordat de installatie wordt ontlucht.

Het negeren van deze aanwijzing kan de dood, ernstig letsel of materiële schade veroorzaken.

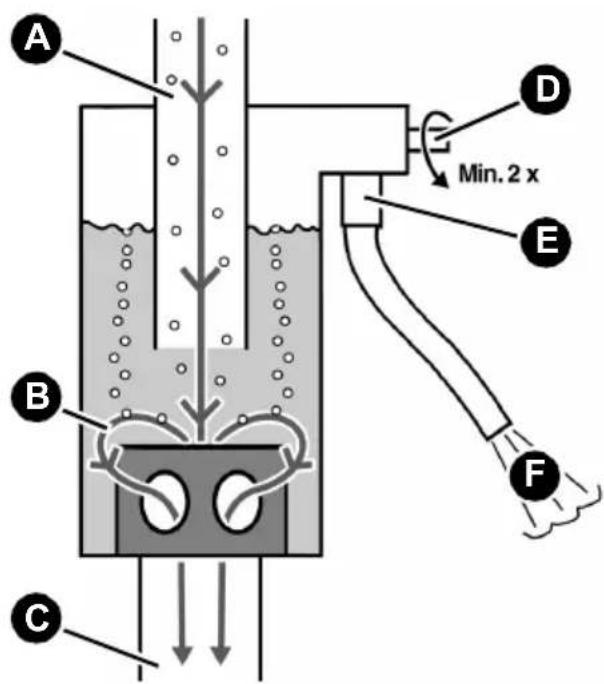

A B C D E Min. 2 x F

A. Zonnevloeistof met lucht
B. Stroomrichting van de zonnevloeistof
C. Ontluchte zonnevloeistof
D. Ventiel
E. Ontluchtingskraan met slang
F. Afgescheiden lucht

Afbeelding 5: Werking van de ontluchtingspot

De zonnevloeistof stroomt van boven (A) in de ontluchtingspot. De meege-transporteerde lucht wordt afgescheiden en kan door handmatige ontluchting uit de installatie worden verwijderd.

1. Leid de slang van de ontluchtingskraan (E) in een opvangbak.
2. Open het ventiel (D).

- De afgescheiden lucht komt uit de ontluchtingspot vrij.

1. Sluit het ventiel (D) weer zodra er zonnevloeistof vrijkomt.

8 Onderhoud

Zie de handleiding van het membraan-veiligheidsventiel.

8.1 Onderhoudsintervallen

Tijdstip Werkzaamheid
Debietmeter niet meer afleesbaar	Leeg, spoel en vul de installatie.

9 Oplossen van storingen

Storingen die niet met de in het hoofdstuk beschreven maatregelen verholpen kunnen worden, mogen alleen door de fabrikant worden opgelost.

Bij storingen aan de circulatiepomp moeten de aanwijzingen in de bijbehorende gebruiksaanwijzing in acht worden genomen.

Probleem Mogelijke oorzaak Oplossing
Installatie maakt geluiden	Lucht in de installatie Ont	Ontlucht de installatie (zie hoofdstuk "Installa-tie ontluchten")
	Pompvermogen te hoog ingesteld	Schakel om naar een lager toerental
Circulatiepomp maakt geluid	Installatiedruk is te laag	Voer de installatiedruk op en controleer het gasvolume in het expansievat
Circulatiepomp start niet op	Geen voeding Sluit de voeding aan
	Circulatiepomp door afzettingen in de lagers geblokkeerd	Neem de vermeldingen van de pompfabrikant in acht
	Circulatiepomp vervuild	Reinig de circulatie-pomp
	Circulatiepomp defect Vervang de circulatie-pomp
Geen druk in de installatie	Membraan-veiligheids-ventiel defect	Vervang het product
	Expansievat lek Vervang	het expansie-vat
	Lekkage in het systeem	Neem contact op met uw gespecialiseerde bedrijf
Bij het legen van de installatie komt er geen vloeistof uit de vul- en spoelkranen vrij	Kogelkrane en/of afslui-ter gesloten	Draai de kogelkranen naar 45°-stand en open de afsluiter
Andere storingen - Prod	uct naar de fabri-	kant opsturen

9.1 Circulatiepomp vervangen

GEVAAR

ELEKTRISCHE SCHOK DOOR ONDER SPANNING STAANDE ONDER-DELEN

- Onderbreek voor het begin van de werkzaamheden de voeding en beveilig hem tegen opnieuw inschakelen.

Het negeren van deze aanwijzing heeft de dood of ernstig letsel tot gevolg.

1. Onderbreek de voeding.
2. Sluit de afsluiter aan de debietmeter en draai de blauwe kogelkraan naar 90°-stand.
3. Vervang de circulatiepomp.
4. Gebruik nieuwe afdichtingen.
5. Open de afsluiter aan de debietmeter en draai de blauwe kogelkraan naar 0°-stand.
6. Vul en ontlucht de installatie.
7. Sluit de circulatiepomp op de voeding aan.

10 Buitenbedrijfstelling en afvalverwijdering

Doe het product conform de van toepassing zijnde bepalingen, normen en veiligheidsvoorschriften weg.

Elektronische onderdelen mogen niet met het huisvuil worden weggedaan.

1. Neem het product los van de voeding.
2. Demonteer het product (zie hoofdstuk "Montage" in de omgekeerde volgorde).
3. Doe het product weg.

11 Retourneren

Voordat u uw product retourneert, dient u contact met ons op te nemen ([e-mail]).

12 Garantie

De fabrikant verleent op dit product een garantie van 24 maanden vanaf de aankoopdatum. De garantie geldt in alle landen waarin dit product door de fabrikant of zijn geautoriseerde dealers wordt verkocht.
