GEBRUIKSAANWIJZING CN04 150 EIS W Tesy

Lees deze handleiding alvorens dit toestel te gebruiken en bewaar het voor toekomstig gebruik. Bij verandering van eigenaar, dient de gebruikershandleiding te worden overgegeven samen met het toestel.
- AANDACHT: Kinderen onder 3aar moeten op afstand worden gehonden tenzij ze onder constant toezicht worden gehonden.
Kinderen van 3 tot 8aar mogen enkel de knop in/uit van het toestel gebruiken op voorwaarde dat het toestel geinstalleerd en bereid normal te werken is en de kinderen onder toezicht waren en hebben aanwijzingen gekreten van het gebruik van het toestel op een veilige wijze en ze begrijpen dat het gevaarlijk kan zich.
Kinderen van 3 tot 8aar mogen het toestel in het stopcontact Niet inschakelen, instellen, schoonmaken noch gebruikersonderhoud uitvoeren.
Dit toestel mag gebruikt worden door kinderen ouder dan 8JAar en personen met fysieke, zintuiglijke en mentale handicaps of met onvoldoende ervaring en kennis, indien ze onder toezicht zichn of aanwijzingen krijgen van het veilige gebruiken van het toestel en begrijpen het gevaar. De kinderen mogen met het toestel Niet spelen. Het schoonmaken en het gebruikersonderhoud mogen Niet uitgevoerd worden door kinderen die nicht onder toezicht zichn.
AANDACHT: Sommige onderdelen van dit product konnen heel hit worden en brandwonden verroorzaken. Men要去 bijzonder oppassen opplaatsen, waar er kinderen en kwetsbare mensen aanwezig+zijn.

WAARSCHUWING: het toestel Niet bedekken or

oververhitting te vermijden!

• Het toestel Niet direct onder het stopcontactplaatsen!
• Als het netsnoer is beschadigd,要去 het worden verwangen door de fabrikant, zijn serviceagent of vergelijkbaar gekwalificeerde Personen om gevaar te voorkomen.
• Alvorens het toestel in te schakelen, controller of de op het etiket vermelde elektrische spanning stent overeen met de elektrische spanning die tot uw woning geleverd worden.
• Dit toestel moet voor het beoogde doel gebruikt worden, met name het toestel is bestemd voor het verwarming van huiselijk ruimtes. Het toestel is Niet bestemd voor handelsdoeleinden. Ieder verschillend gebruik wordt als onjuist en derhalve gevaarlijk beschouwd. De fabrikant is Niet verantwoordelijk voor schade als bevolg van onjuist en onredelijk gebruik. Het net navolgen van de veiligheidsaanwijzingen za de opgenomen garantie van het toestel ongeldig makeen.
• Uw woning Niet verlaten wonneer het toestel ingeschakeld is: zorg ervoor dat de schakelaar in de uitgeschakelde positie staat (het betreft de convector met mechanische bediening).
• Brandbare voorwerpen als meubels, kussens, beddengoed, papier, kleren, gordijnen enz.要去en op een afstand ten minste 100cm weg van de convector zich.
• Het toestel Niet gebruiken opplaatsen, waarbrandbare stoffen worden gebruikt of bewaard (bijvoorbeeld: in de buurt van brandbare gazen en aerosolen): er bestaat brand - of ontploffingsgevaar!
• Geen harde voorwerpen in de (in- en uitgaande) ventilatieopingen insteken en lately binnenkomen, want dit za elektrische schok of schade van de convector veroorzaken.
• Dit toestel is Niet bestemd voor veeteelt, maar enkel voor thuisgebruik!
• De beschemroosters Niet bedekken, het binnenkomen en buitengaan van de luchtstroom Niet blokkeren door het toestel gegen een bepalde oppervakte teplaatsen. Alle voorwerpen要去en op een afstand van ten minste 1 meter voor en zijdelings ten opzichte van het toestel zich.
• The meest voorkomende oorzaak voor oververhitting is het stapelen van mos en stof binnen het toestel. Maak regelmatig de ventilatieopeningen schoon door een stofzuiger te gebruiken en waarvoort het toesteluitgeschakeld uit het stopcontact zich.
• Het toestel nooit met natte of vochtige handen aanraken: het kan levensgevaarlijkহn!
• Het stopcontact moet te allen时代的 toegangbaar zijn teneinde de stekker möglichn snelst te konnen uitgeschakeld� indien nodig! De stroomkabel

of het toestel nooit trekken bij het uitschakelen uit het stopcontact.

• Let op! De uitgaande lucht worden verhit tot meer dan 100^ tijdens de werkig van het toestel.
• Indien u besluit het toestel Niet meet te gebruiken, worden aangeraden het onbruikbaar te makeen door de kabel af te snijden nadat u dezeuit het stopcontact uitgeschakeld heeft. Er worden aangeraden allegevaren beveiligde te worden die met het toestel verband houden, in het bijzonder voor kinderen die het onbruikbare toestel zonden gebruiken om ermee te spelen.
• Let op! Gebruik dit toestel met programmator, teller of ander toestel nicht dit automatisch het toestel in- en uitschakelt, want er bestaat brandgevaar indien het toestel bedekt of onjuist geplaatst is.
• Plaats de stroomkabel zo dat deze het bewegen van de mensen Niet verhindert en Niet opgetrapt worden! Gebruik enkel erkende verlengingskabels die aan het toestel passen, met name die voor een conformiteitsaanduiding voorzijn!
• Het toestel nooit verplaatsen door de kabel waarvan te trekken en de kabel voor het vervoeren van voorwerpen te gebruiken!
• De kabel Niet breken, deutsche nicht door scherpe kanten trekken en op hete platen of open vlamplaatsen!

VERPAKKING

• Na het uitpakken van het toestel check of het Niet beschadigd door het vervoer werk en of het volledig ingepakt is! Indien u schade of onvolleidge levering vaststelt, neem contact op met uw bevoegde verkoper!
• De oorspronkelijke doos Niet weglooien! Deze kan gelebruikt worden voor het bewaren en het vervoeren om beschadigingen tijdens het transport te vermijden!
• Het weglooien van het verpakkingsmaterial voet op geschikte wijze geschieden! Men要去 appassen dat de kinderen Niet met de zakken van polyethyleen spelen.

MONTAGEAANWIJZINGER

• Deze convector is ontworpen voor gebruik in binnenleeefruimten en gemonteerd aan de wand.

Opmerking: In ruimtes die groter dan 45m^2 wordt aangeraden een combinatie van 2 ofeer convectors te gebruiken.

• De convector onder een stopcontact noch wandcontact Niet plaatsen.

• De convector Niet monteren/gebruiken:

• op eenplaats waar er stuwkracht is om geen invloed op de controleinstellingen te hebben;

• direct onder een stopcontact;

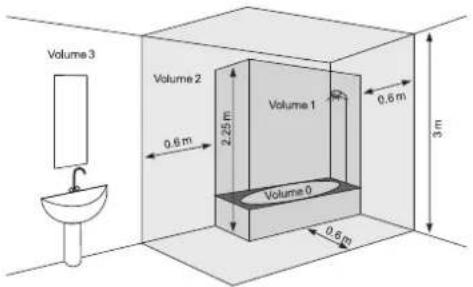

• in de ruimte 1 (volume 1) voor badkamers;
• in de ruimte 2 (volume 2) indien de contropaneel kan aangeraken worden door een person die onder de douche of in de badkuip;

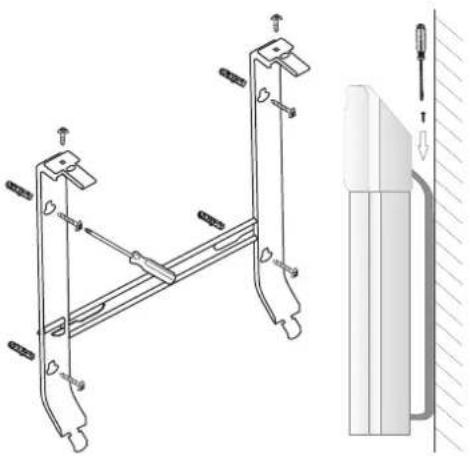

Voor de montage van de wandconvector moeten uitsluitend de meegelevede wandbeugels gebruikt worden. De minimumafstanden noeten absolut nageleefd worden

• Neem eerst de wandbeugels van dechterbehuzing af. Schroef de twee schroeven op de bovenkant van de twee verticale plaatjes op de wandbeugels los. Trek dan de bovenkant van hetplaatje, terwijl u sterk drukt op de twee bovengedeelten, gestoken in dechterbehuzing.

• Schuif de wandbeugel maar beneden, om die van dechyterbehuizing los te make.
• Schroef de wandbeugel aan de muur vast door middel van de vier boorgaten.
• Hef de convector bijna verticaal op en steek de twee onderste uittstekende gedeelten van de wandbeugels in de twee onderste openingsen in dechterbehuizing van de convector. Til dan de convector op en steek de twee bovenste uittstekende gedeelten van de wandbeugels in de twee bovenste openingsen in dechterbehuizing van de convector. Laat daarna de constructie zakken en draai de twee schroeven aan, om de convector vast aan de muur te bevestigen.

• De convector要去 gemonteerd worden in overeenstemming met het normale handelsgebruik en conform de wetgeving van het betreffende land (de EU-richtlijnen betreffende elektricitit en de vereisten voor bijzondere montage of plaatsen o.a. badkamers, douche cabines (HD60364-7-701(IEC 60364-7-701:2006).

• Indien deze convector worden Gebruikt in een badkamer of dergelijkke ruimte, moet voldaan worden aan de volgende vereisten voor de installmente: De convector hebt bescherming IP24 (bescherming gegen waterspuien). Daardoor moet het toestel in de ruimte 2 (volume 2) gemonteerd worden om het gevaar te vermijden dat het contropaneel (schakelaar en thermoregelaar) van de convector aangeraken te worden door een persoon die onder de douche of in de badkuip staat. De minimale afstand ten opzichte van het toestel tot een waterbron moet neitzimmer dan 1 meter en het apparaat moet op de muur worden gemonteerd! Als u Niet zeker bent over de installmentie van deze convector in de badkamer, raden we aan met een beroepselekticien raad te plegen.

Opmerking:Indien men aan de bovenstaande vereisten nicht kan voldoen, wordt aangeraden de montage in de ruimte 3 (volume 3)uit te voeren)

In vochtige ruimtes (badkamers en keukens) moet de stroobron gemonteerd worden op een hoogte van ten minste 25 cm van de vloer.
- De installmentie moet voorzien van automatische beschermer zijn waar bij de afstandussen de stopcontacten bij ingeschakelde positie ten minste 3 mm要去en.

Dank u voor de keuze van de convector CN04. Het betreft een product dat biedt verwarming in de winter aan afhankelijk van de betreffende behoeften aan gemakkelijke warmte in het te verwarmen ruimte. Bij juiste exploitatie en zorg zal dit toestelervoen een nuttige werkking voor u zorgen.

GEBRUKSAANWIJZINGEN

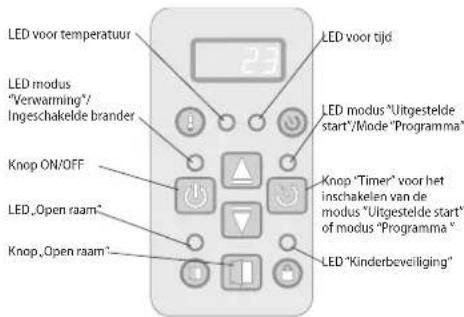

ELEKTRONISCHE BEDIENING

Werkmodus

Start de convector op, druk de knop in positie "I" (Ingeschakeld)

Installing van de klok

De instelling van de klok is alleen mogelijk in modus "Uitgeschakeld" - het is möglich de huidige dag van de week, uur en minutes in te stellen.

De instelling van de klok gebeurt door tegelijkkertijd ingedrukt te honden de knappen "ON/OFF" en "Timer". De in te stellen parameter knippert op de display. De desbetreffende parameter worden gekozen door korte druk op de knop "Timer". Verlaat het menu door derde koer kort te drukken op de knop "Timer" (na de instelling van de minutes).

De instelling begint met de dag van de week van 1 tot 7 afhankelijk waarvan, welke dag van de week is en de dag worden met het desbetreffende cijfer ingesteld. De uren en de minuteu worden tegelijkertijd op de display weergegeven, maar knippert alleen de in te stellen parameter. De waarde van de parameter worden door de knappen an vanderd.

Als u binnen 10 sek geen keuze maakt, verlaat u het menu.

Activeren van de modus "Verwarming"

Als de convector uitgesloten is, worden op het display de kamertemperatuur weergegeven en brandt alleen de "LED voor temperatuur". Door eenmalig te drukken op de knop "On/Off" worden de modus "Verwarming" gekozen. Dan brandt het rode LED-lampje, dat deze modus aanduidt. Voor ongeveer 2 seconden beschijnt op de display de ingestelde temperatuur en in dieperiode brandt de "LED voor tempartuur" Niet. Als de kamertemperatuur lager is dan de ingestelde worden de brander automatisch ingeschakeld.

Als de brandier ingeschakeld is, brandt het rode lampje onafgebroken!

Instelling van de gewenste temperatuur

Druk op een van de knappen f on de modus "Verandering van de ingestelde temperatuur" te kiezen. De display begint te knipperen enaarop wordt de op het ogenblik ingestelde temperatuur weergegeven. Door op de knappen te drukken verandert de instelling waar boven ofaar beneden. Als u binnen 5 seconden geen keuze maakt, wordt de neue instelling opgeslagen en wordt automatisch de modus "Verwarming"ingschakeld. Als u een van de knappen f laiger dan 0.7 seconden ingedrukt houdt, wordt de waarde van de temperatuur automatisch verhoogd of verlaagd met 4 eenheden per seonde. De temperatuurgrenzen zichn van 10 tot 30 graden.

Opmerking: het apparaat geeft de temperatuur wee rond de locatie van de sensor en is geen middel om de omgevingstemperatuur nauwkeurig te meten.

"Uitgestelde start" van de inschakeling van de convector.

Als u in modus "Uitgeschakeld" op de knop "Timer" drukt, kurz u de tijdstip instellen, waarop de modus "Verwarming" automatisch ingeschakeld wordt. Deze modus worden aangeduid door het branden van een geel LEDlampje en gedoofde roodlichtje. Op de display verschijnen acheer elkaar de kamertemporatuur, wanneer de "LED voor temperatuur" brandt en de restenderende tijd in uren totdat de modus "Verwarming" opstart, wanneer de "LED voor tijd" brandt. Meteen na het opstarten van deze modus,licht de gele led op, de display begint te knipperen en er wordt de ingestelde tijdstip in uren weergegeven, waarop de convector wordt ingeschakeld. De fabrieksinstelling is voor 12 uur, maar door het drukken op de knoppen ofunt u de tijd veranderen. Als u een van de knoppen oflanger dan 0.7 seconden ingedrukt houdt, wordt de waarde van de tijd automatisch verhoogd of verlaagd met 4 eenheden per seconde. Als u binnen 5 seconden geen keuze maakt of op de knop "Tiimer" drukt, wordt de modus "Uitgestelde start" geactiveerd. Selecteert u als tijd 00, wordt de modus Niet geactiveerd. Als u tijdens de modus "Uitgestelde start" wee por op de knop "Timer" drukt, kurz u de restenderende tijd�a boven ofaar benenden aanpassen. Na het instellen van de tijd begun de convector in modus "Uitgestelde start" te werken, waar bij op de display de restenderende uren weergegeven worden totdat de modus

"Verwarming" start. Deze modus kurz u verlaten door op de knop "On/Off" te drukken. Daarna start de modus "Verwarming" op. De "Uitgestelde start" kurz u instellen voor eenperiode van 01 tot 96uur.

Uitschakelen van de modus "Verwarming"

De modus "Verwarming" kunt u verlaten door het druten op de knop "On/Off". De brandier wordenuitgeschakeld, als die ingeschakeld was, de rode led.gaat uit. De display toont de kamertemperatuur.

Functie/Vorstbeeligiting

Als de kamertemperatuur tot beneden 5 graden dealt en de convectoruitgeschakeld is (de rode led is uit, maar de schakelaar is in positie "I" (Aan)zal de brander automatisch opstarten om het systeme gegen vorst te beschermen.

Opmerking: De instelling van een temperatuurcorrectie van de temperatuurvoeler is nicht möglich in deze functie.

Activeren en deactiveren van de functie:

• de functie is automatisch ingeschakeld
• deactiveren van de functie -als de convector in modus "Uitgeschakeld" is, klik tegelijkertijd op de knappen An "On/Off" voor drie seconden - op de display begint ON'te knipperen, druk op de knop Mtotdat "OFF" verschijnt, wacht 3 Seconden af en de functie za automatisch geadeactiveerd worden.
• activeren van de functie - als de convector in modus "Uitgeschakeld" is, klik tegelijerkiertijd op de knappen "On/Off" voor drie seconden - op de display begint "OFF" te knipperen, druk op de knop totdat "ON" verschijnt, wacht 3 Seconden af en de functie za automatisch geactiveerd worden.

Functie temperatuurcorrectie van de voeler

Vanwege de specifieke temperatuur in de verschillende ruimtes kan op de display getoonde en de werkelijk gemeten temperatuur Niet overeenstemmen afhankelijk van deplaats, waarop het verwarmingstoestel in de kamer geplaatst is.

• Controller de temperatuur, die op de toesteldisplay worden getoond
• Meet de temperatur op eenplaats, waar de temperatur genoeg "comfortabel" voor u is (gewoonlijk op een hoogte van 60 cm van de vloer, als u zittend bent). Bij vastgesteld verschil van ± 4^ kut u de nodige correcte in het menu van de convector aanbrengen (Belangrijke voorwaarde - de functie kan ingesteld worden alleen na tempereren van de ruimte - het tempereren kan tot 7aar duren affhankelijk van de ruimte).

Opmerking: deze functie worden gebruikt voor better temperatuurcomfort en energiebesparing in de ruimte, waar zich de convector bevindt. En verschil groter dan ± 4^ tussen de gemeten temperatuur op de gewensteplaats in de kamer betekent dat de kamer, waar u de convector gebruikt Niet goed geisoleerd is of Niet goed getempereerd is.

Voorbeeld: convector geplaatst in een ruimte met een stenen vloer - weergave op de display 18^ (bij ingestelde 22^ ), werkelijk gemeten temperatuur (gevoel van comfort) 22^ op een hoogte van 60~cm van de vloer -> in dat geval zal de convector de ruimte blijven verwarmen (dat is direct energieverlies, maar de convector kan de ingestelde temperatuur Niet bereiken, odom het de temperatuur beneden bij de vloer meet) en zal nooit uitgeschakeld worden. In dit geval is het nodig een temperatuurcorrectie van +4^ van de voeler in te stellen - in dat geval zal de convector 22^ tonen en wordt uitgeschakeld - en zal de gewenste temperatuur van 22^ behouden.

Het normale toestand van de functie is 0^

• als u de waarde wilt veranderen -als de convector in modus "Uitgeschakeld" is, klik tegelijkertijd op de knoppen en "On/Off" voor drie seconden - op de display begint 0^ te knipperen, druk op de knop v , to dat op de display de temperatuurwaarde van "40C" tot 40C" verschijnt, wacht 3 seconden af en de functie za automatisch opgeslagen worden.
• als u de temperatuurcorrectie wilt controlleren - als de convector in modus "Uitgeschakeld" is, klik tegelijerkiertijd op de knuppen en"On/Off" voor drie seconden - op de display begint de ingestelde temperatuur te knipperen, druk op de knop f , to dat u een nuwe temperatuurwaarde van _n4^ tot 4^ seleteert.

Opmerking: na herstellen van de fabrieksinstellenen moet u opnieuw de temperatuurcorrectie instellen, de fabrieksinstelling is 0^

Adaptieve start

• de adaptieve startcontrolle is een functie, die de optimale start van de verwarming plant en initieert, om de gekozen temperatuur in de gewenste tijdstip te bereiken

• de functie is automatisch geactiveerd

• als u de waarde wilt veranderen - als de convector in modus "Uitgeschakeld" is, klik tegelijkkertijd op de knappen, en "Timer" voor drie seconden - op de display begint „A. On" te knipperen, druk op de knop „▼", totdat op de display, AOFF" verschijnt, wacht 3 seconden af en de functie za automatisch opgeslagen worden.

• Om de fuctie opnieuw te activeren -als de convector in modus "Uttgeschakeld" is, klik tegelijkkertijd op de knappen An "Timer" voor drie seconden - op de display beginn "AOFF" te knipperen, druk op de knop ,Votdat op de display A_On"verschijnt, wacht 3 Seconden af en de functie zal automatisch oppeslagen worden.

Deze functie worden maar uw voorkeur ingesteld. Het toestel volgt de geselecteerde "comfort" temperatuur en bereikt stabiele tostand na 17 uu - deze temperatuur is een referentie-comforttemperatuur. Er moet ook een periode van minimum 7 uu met lagere dan de comforttemperatuur met een verschil van 4^ ± 1^ ingesteld worden. Bij geactiveerde adaptieve start - laat de elektronische thermoregelaar van het toestel in 4 cycli (4 x 24 uu) werken - met comfortcyl (17 uu) en lagere temperatuur (7 uu). Na de laatste cyclus met lagere temperatuur moet de comforttemperatuur met ± 30 minutes afwijking van de ingesteldeijd bereikt worden - met een maximumverschil van ± 1^ van de referentie-comforttemperatuur.

"Kinderbeveiliging"

U kunt de drukknoppen vergrendelen door tegelijkertijd op de pij n op de knop "Timer" te drukken, om een verandering van de instellingen te voorkomen. De functie worden aangeduid door het branden van de groene led boven het "slot" - icoontje. Herhaal de stappen voor ontrendelen van de drukknoppen.

Opmerking: als u bij vergrendeld toestenbord op de knappen drukt, moet op de display „LOC_“verschijnen.

"Open raam"

Het toestel is voorzien met een ingebouwde elektronische inrichting, die automatisch de verwarming uitschakelt, wanneer drasticische daling van de kamertemperatuur worden detecteert bij open raam of deur. Bij stijgen van de kamertemperatuur worden de verwarming automatisch hersteld. Om de functie te activeren, druk op de knop "Raam", een groene led begint te knippenen. Als het groene Licht onafgebrozen brandt, verwarmt het toestel Niet. Voor deactiveren van de functie "Open raam" druk op de knop "Raam".

Opmerking: als de functie "Open raam" geactiveerd is, werkdt de functie "Vorstbeveiliging" Niet!

Installing van het "Weekprogramma 24/7"

Opmerking: Deinstallingeninde modus"Weekprogramma"zijn allelen mogelijk,alsophettoestdeluurendadagvan deweekzijningevoerd.

Activeren en deactiveren van deze modus geleurt als u de knop "Timer" ingedrukt houdt.

De in te stellen parameters zijn drie - dag van de week, uur en temperatuur, waar bij de overschakeling maar een andere parameter gebeurt door korte druk op de knop "Timer" in de volgorde dag, uur, temperatuur. De keuze worden opgeslagen door korte druk op de knop "Timer" na het instellen van de的那一stste parameter - temperatuur.

De verandering van de waarde van elke parameter gebeurt door de knappen an.

Voorwaarden voor de instelling

a. Wanner de Waarde van een punt opgeslagen is, kan dit punt veranderd worden pas na het verlaten van het menu.
b. Als u de instelling van het eerste referentiepunt op een dag opslaat, worden alle andere punten voor bezelfde dag vooraf verwijderd.
c. Instelling van de volgende punten voor de gekozen dag is möglichelijk alleen voor de uren tot het einde van de dag na het LAST ingestelde punt.
d. Als u de instelling voor de LASTe uur van de dag - 23.5h heeft opgeslagen, kunt u geen veranderingen meer makein het gekozen menu. Op de display verschijnt de tekst FUL en het nummer van de dag.
e. Als er op een dag geen instellingen worden opgeslagen, worden voor deze dag de voorheen gemaaakte keuze bewaard.

De bedoeling van deze modus is de drie parameters in de zogenaamde referentiepunten (SET POINTS) op te slaan, waar bij de geselecteerde temperatuur voor elk referentiepunt worden gevolgd totdat het volgende punt worden bereikt.

Voorbeeld: Als u op een bepaalde dag om 7研究成果 de temepratuur op 22^ hebigtend en deze temperatuur moet worden behoudt tot 19研究成果 om die tijmdoet die 23^ worden), hoeft u de temperatuur voor elkere afzonderlijke研究成果 tot 19研究成果 in te stellen, maar u moet alleen de temperatuur 23^ om 7研究成果 en de temperaturen 23^ om 19研究成果 opstaan. Op die manier blijft de temperatuur in dezeperiode (7-19研究成果) 22^ .

De manier voor instelling van elk punt is de volgende:

het kiezen van het menu worden op de display dAY1 weergegeven, waabit het cijfer knippert, wat betekent dat deze parameter veranderd kan worden (in dit geval dag van de week).

a. Selecteer met de knoppen e de gewenste dag
b. Door kort op de knop "Timer" te drukken worden overgeschakeld waar de instelling van de eer.
c. Met knoppen e▲ won't de gekozenijdstip (met stap 0.5h) voor het desbetreffende punt geselecteerd.
d. Door kort op de knop "Timer" te drukken worden overgeschakeld waar de instelling van de temperatuur.
e. Met knoppen e wot de gewenste temperatuur gekozen. De temperatuur kan varieren van 10 tot 30^ ofuitgeschakeld in positie OFF.
f. Door kort op de knop "Timer" te drukken worden de instelleningen voor dit punt opgeslagen en worden overschakeld maar het volgende punt (op de display verschijnt opnieuw dAYX).
g. Na het opslaan van de laatste uur voor de dag - 23.5h kanne den instellenen in het gekozen menu Niet meer veranderd worden en op de display verschijnt de tekst FUL_en het nummer van de dag.

Opmerking: De referentiepunten op een dag{kunnen alleen in stijgende volgorde van de uren opgeslagen worden.
Opmerking: voordat u paragraaf f) heb vtlooid, kut u terugekeren\ aar paragraaf a) om de drie parameters voor het desbeteffende\ refentiepunt aan passen door kort op de knop ON/OFF te drukken zonder de\ gekozen waarde op te slaan.
U kunt willekeurig punten toevoegen op een dag, maar alleen als u de regel voor de stijgende volgorde van de uren op de dag volgt.
U kunt het menu verlaten door lang ingedrukt te houden van de knop "Timer" of door 30 seconden af te wachten.
U kunt de opgeslagen punten controleren via de knappen , wanneer het toestel in de modus "Programma" is.
Opnekring: na opstarten begint het toestel te werken in de laatst gekozen modus ("Verwarming" of "Programma").
Opmerking: Overschakelen van een modus na de andere ("Verwarming" of "Weekprogramma") geleurt door kort te drukken op de knop Timer als de convector ingeschakeld is.

Functie "Reset van de fabrieksinstellenen"

Als de convector uitgeschakeld is, druk gelijktijdig op de knappen voor zes seconden - op de display begint _- "te knipperen en de symbolen beginnen te draaien. Wanner de fabrieksinstelleningen hersteld zich, toont de display de gemeten waarde van de kamertemeratuur.
Na de "Reset"-functie要去 opniew de onderstaande functies instellen:

• de klok gewijkzetten
• de waarde van de temperatuurcorrectie vaststellen (indien nodig)
• deactiveren van de modus "Vorstbeveiliging" (indien nodig)
• deactiveren van de Adaptieve start (indien nodig)
• "Weekp.orgamma - 24/7" instellen

Als de voeding van de elektrische convector uitgeschakeld worden, zal dat de ingestelde temperatuur en de werkmodus Niet veranderen. Bij voorbeld als het toestel in de modius "Verwarming" uigeschakeld worden, zal het na de inschakeling opnieuw in deze modus met bezelfde ingestelde temperatuur blijven werken.

Opmerking: Het principe van de elektrische convector met energionafhankelijk geheugen is de instelleningen gegarandeerd tot 90 minutes en nicht gegarandeerd tot 150 minutes te behouden.

Als de kamertemeratuur lager is dan de gewenste worden de convector ingeschakeld en blijft werkken totdat de kamertemperatuur de gekozen waarde bereikt. Als de kamertemporataruur hoger is dan de ingestelde waarde, za de convector automatisch overschakenaar nad de modus "Gereed".

Weergegeven informatie op de display

Indicatie als de convector Niet ingesteld is:

a. In modus "Uit" - weergave achtereenvolgens van:

• klok (uur en minutes)
• de gemeten kamertemperatuur
  b. In modus "Verwarming" - toont de gemeten kamertemperatuur
  c. In modus "Weekprogramma" - weergave achetereenvolgens van:

-dag van de week,laag streepje en de gemeten temperatuur 6_22
- dag van de week, laag streepje en knipperende ingestelde temperatuur (voor de desbetreffendeijdstip), dat ook het symbol OFF kan zijn 6_23

d. Na de aansluiting van de convector aan het elektricitetnet verzchijnen op de display:

• streepjes "----" als op het moment van de uitschakeling van de elektrische voeding het toestel "uit" was.
• streepjes "----" die na twee seconden worden verrangen door de huidige temperatuur, als op het moment van de uitschakeling van de elektrische voeding het toestel "aan" was.

e. Twee cijfers (01± 96) in combinatie met knipperende gele lichtje, die de resterendeijd in uren tot de uigestelde start aanduiden, als op het moment van de uitschakeling van de elektrische voeding het toestel in modus "Uitgestelde start" was.
f. Voor bijvoegelijkke energiebezuininge vermindert de elektrische thermoregelaar de lichtsterkte van alle indicators. Bij drukken op een willekeurige knop neemt de lichtsterkte voor 8 seconden toe, waarna die opnieuw zwakker worden.
g. Als op de display "t1" of "t2" verschijnt, betekent dat het systeme een probleem in de thermosensor heeft ontdek. "t1" betenkend beschadigde kabel en "t2" - kortsluiting van de sensor. In dit geval moet de convector uitgeschakeld worden en die kan opnieuw ingeschjaled worden na verwijdering van het defect. De storing moet verholpen worden door een gekwalificierde technicus.
h. Bij aansluiting van de elektrische voeding zullen binnen 2 seconden op de display streepjes "----"verschijnen inplaats van temperatuur enarend.
i. Wanner de display de temperatuur toont, brandt de "LED voor temperatuur", als het scherm deijd tot de uitgestelde start weergeeft, brandt de "LED voorijd".

BESCHERMING

• Dit toestel is voorzien van een beschemmende thermo-uitschakelaar die automatisch de verwarmer uitschakelt in geval van een verhoogde temperatuur binnen de convector boven de toegelaten waarden (met name oververhitting van het toestel).
• De beschermende thermo-uitschakelaar herstelt automatisch de werkking van de convector zodia de temperatuur van het toestel onder de toegelaten waarden daalt.

SCHOONMAKEN

• Eerst moet u het toestel met de schakelaar uitschakelen en de stekkeruit het stopcontact uithalen trekken. Alvorens de convector te beginnenschoon te makeen, laat deze afkoelen door het toestel van het stopcontactuit te schakelen.
• Convector kan worden gereinigd met minimale inpansing in derug - eenvoudig druk op de ^ gezivmde haakjes aan de achterkant van het apparaat, dus je kunt het vrijmaken respecteer de achterkant schoonmaken.
• Het corpus met een vochtige doek, stofzuiger of borstel schoonmaken.
• Het toestel nooit in water latent zinken – ontstaat levensgevaar en gevaar voor elektrische schok.
• Gebruik nooit benzine, oplosmiddelen of grove abrasieve middelen om het toestel schoon te make, want deze zullen het toestel beschadigen.

BEWARING

• Alvorens de convector op te sloan, LAST deze afkoelen door het toestel van het stopcontact UIT te schaken.
• Gebruik de originele verpakking om de convector te bewaren, indien deze voor bepaaldeijd zal nicht worden gebruikt. Het product worden verdedigd voor overvloedig stof en vuil door dit in de originele verpakking waar van op te slaan.
• Een warm toestel nooit in de verpakking waar van nooit opslaan!
• Het product droog en beschermd gegen zonlicht bewaren.
• Bewaring van dit toestel in vochtige of natte ruimtes is streng verboden

SERVICE EN ONDERHOUD VAN HET TOESTEL

In geval van gebrek van het toestel neem contact op met het erkende servicepunt in de buurt. (de erkende servicepunter staan vermeld op de garantiekaart van dit articikel).
Opmerking: In geval van aanspraak en/of schending van uw gebruikersrechten, neem contact op met de leverancier van dit toestel op

de aangegeven adressen of op de website van het bedrijf: www.tesy.com

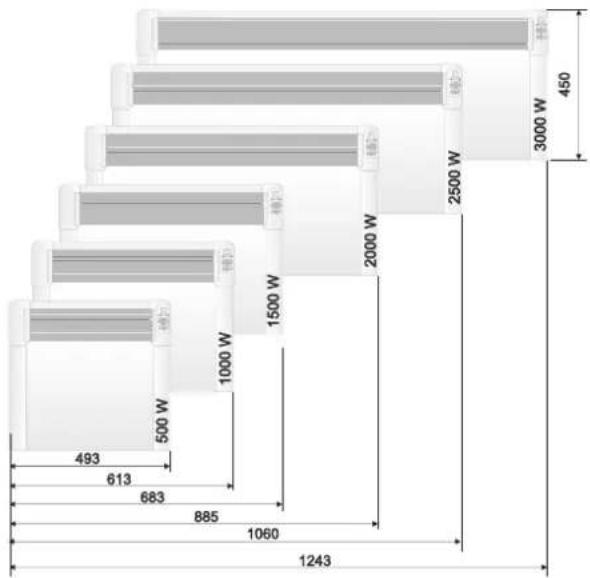

GROOTTES VAN HET TOESTEL, VERWARMDE RUIMTE EN OPPERVLAK IN EEN RIUMTE

Model Verwarmde ruimte Verwarmd oppervlak
CN 04 050 EIS W - 500W 10* - 15 m	3	4* - 6 m²
CN 04 100 EIS W - 1000W 20* - 30 m	3	8* - 12 m²
CN 04 150 EIS W - 1500W 30* - 45 m	3	12* - 18 m²
CN 04 200 EIS W - 2000W 40* - 60 m	3	16* - 24 m²
CN 04 250 EIS W - 2500W 50* - 70 m	3	20* - 28 m²
CN 04 300 EIS W - 3000W 60* - 80 m	3	24* - 32 m²

*Minimaal gendarandeerde verwarmde ruimte (verwarmd oppervlak) voor verwarming bij gemiddelde warmtegeledingscoefficient = 0,5W (m^2 K) voor de verwarmde ruimte. De hogere waarden van de verwarmde ruimte (het verwarmde oppervlak) worden bereiit bij gemiddelde waarde van = 0,35W (m^2 K) . De staandoordhoogte van de ruimtes is 2,5m

Instructies voor milieubescherming

De oude toestellen bevatten waardevolle stoffen en daemon hoven.Deze nicht samen met het huishoudelijkke afval te worden wege破裂!Gelieve actief medete werken de beschering van de natureuimdelen en milieu en het toestel bij de geregelde aankooppunten (indien这点 aanwezig jin) te deponeren.

2. INFORMATIE-EISEN VOOR ELEKTRISCHE TOESTELLEN VOOR LOKALE RUIMTEVERWARMING

Modela identificators(-i): 1.CN04 050 EIS W; 2.CN04 100 EIS W; 3.CN04 150 EIS W; 4.CN04 200 EIS W; 5.CN04 250 EIS W; 6.CN04 300 EIS W 230V~50Hz

Item	Symbol	Wandel							Item	Eheml
		Wandel 1	Wandel 2	Wandel 3	Wandel 4	Wandel 5	Wandel 6	Eheml
Warmteafgiffe									Type warmte-input, uitsluitend voor elektrische warmteopslagtoestellen (selecteer eén)
Nominalwärmtteafgiffe P	nom	0.50	1.00	1.50	2.00	2.50	3.00	kW	Handmatige sturing van de wamteopslag, met geintegreeerde thermostat	[neen]
Minimale wärmtteafgiffe (indicatie) P	min	0.00	0.00	0.00	0.00	0.00	0.00	kW	Handmatige sturing van de wamteopslag, met kamer- en/of buitentemperatuurfeedback	[neen]
Maximale continuewarmteafgiffe	Pmax,C	0.50	1.00	1.50	2.00	2.50	3.00	kW	Elektronische sturing van de wamteopslag, met kamer- en/of buitentemperatuurfeedback	[neen]
Aanvullend elektricitetsverbruik									Door een ventilator bijgestane warmteafgiffe	[neen]
Bij nominale wärmtteafgiffe	elmax	0.44	0.91	1.42	1.89	2.41	2.87	kW	Type warmteafgiffe/sturing kamertemperatuur (selecteer eén)	-
Bij minimale wärmtteafgiffe	elmin	0.00	0.00	0.00	0.00	0.00	0.00	kW	Eentrapswarmteafgiffe, geen sturing van de kamertemperatuur	[neen]
In stand-bymodus	elSB			0.00034				kW	Twee ofmeer handmatig in te stellen trappen, geen sturing van de kamertemperatuur	[neen]
									Met mechanische sturing van de kamertemperatuur door thermostat	[neen]
									Met elektronische sturing van de kamertemperatuur	[neen]
									Elektronische sturing van de kamertemperatuur plus dag-tijdschakelaa	[neen]
									Elektronische sturing van de kamertemperatuur plus week-tijdschakelaar [ja]
									Andere sturingsopties (meerdere selecties möglichk)
									Sturing van de kamertemperatuur, met aanwezigheidsdetectie	[neen]
									Sturing van de kamertemperatuur, met openraamdetectie	[ja]
									Met de optie van afstandsbediening	[neen]
									Met adaptieve sturing van de start	[ja]
									Met beperking van de werkingsstijd	[neen]
									Met black-bulbsensor	[neen]

TESY Ltd

48 Madara Blvd,

Shumen, 9700,

Bulgaria

Voordat u contact opneem met de Klantenservice, raadpleeg de adviezen in het schema onderaan

STORING OORZAAK OPLOSSING
Het toestel werkst net Er is geen stroomtoevoer.	Steek de steker in het stopcontact en controllere de ON/OFF-knop (in-/uitgeschakeld)
	De temperatuur is te laag ingesteld Stel de tempratuur omhoog in.
	De functie "Kinderbeveiliging" (Protection from children)" is geactveerd	Raadpleeg rubrieg "Kinderbeveiliging" in de handleiding
	De functie "Uitgestelde start" is geactveerd Druk op de knop om het bedieningspaneel in te schaken
De ruimte worden nicht voldoende verwarmt, terwijl het toestel heb is	Oververhitting van het toestel. De beveiligingsnichting stopt de warmte-emissie	Verwijder de oorzaak (bedecking, verontreiniging ofverstopping van de luchtinaat- of luchtuiitaopening). De minimumafstanden, omschreten in de handleiding,noeten nageleefd worden
	Controleer de temperatuurcorrectie van de temperatuurvoeler Controleer de tempartuur die op de toesteldisplay wordengetoond. Meet de temperatuur op een plaats, waar die genoeg "comfortabel" voor u is. Bij vastgesteld verschil van ±40C kunt u de nodige correctie in het menu van de convector aanbrengen, waar bij u het temperatuurverschilussen de waarde op dedisplay en de feetelijk gemeten temperatuur ingeeft;
	De nodige warmte in de ruimte is groter dan de warmte-emissie van het toestel.	Stop het energieverlies (Sluit de ramen en de deuren. Vermijd de onafgebrozen ventilatie.)
	Controleer of het vermogen van uw toestel paasend is voor de dimensies van de ruimte	De aanbevolen vermogen is gemiddeld 100 W/m2 voor 2.50 mhoogte of 30 W/m3
De functie "Open raam/deur"werk net	Het toestel ontdeknet Niet een groe dalingvan de temperatuur, vanwege ventilatie (De functie "Open raam/deur"werk alleen bij vaste temperatuur in de ruimte)	Vermijd hinderissen die de normale luchtuitwisseling tussenhet toestel en de lucht in de ruimteverhinderen
	De functie "Open raam/deur" is Niet geactveerd Activeer de functie "Open raam/deur"
De functie „Adaptieve start" (Adaptive start)werk net maar behoren	Deze functie werkert allen bij „Weekprogramma" Activeer de functie "Adaptieve start" (Adaptive start)
	Belangrijke temperatuurveränderingen in de ruimte of Niet voltooxide aanpassing van het toestel aan uw gewoontes	Wacht een pau daren af
	De functie "Adaptieve start" (Adaptive start) is Niet geactveerd	Activeer de functie "Adaptieve start" (Adaptive start) via het menu
De display toont „t1" of „t2" Het system voor zelfdiagnostiek heeft een probleem met de temperatuurvoeler ontdek. „t1" - de sensor is Niet aangesloten "t2" - de sensor is kortgesloten	In dit geval za del convector automatisch stoppen kan opnieuw gestart worden als het probleem door een geauthoriseerde servicedienst verholpen worden. Neem contact op met de geauthoriseerde servicedienst of met de verkoper van het toestel
Op de muur maar het toestel verzijnen verontreinigungen	De verontreiniging op de muur is zerooraakt door de luchtverontreinigungen
Het toestel volgt Niet de ingebouwdeprogramma's	De datum en hetijdstip�zijn Niet correct ingesteld Controleer de ingestelde datum enijdstip
	De functie "Open raam/deur" is geactveerd Deactiveer de functie "Open raam/deur"
Geluiden	Het produceren van zachte geluidenijdens verwarming en straks na het bereiken van de ingestelde temperatuur is normal
Geelachtige vlekken op het rooster	Zulke plekken hunen het resultaatijken van neerleggen van vochtige kleding op het rooster.	Dek Niet het toestell Dat is Niet gepermitteerd, onderat op die manier de convectie van de lucht wordt verhinderen en dat kan het toestel onheroepelijk beschaden, dat tot ernstige risico voor uw gezondheid en uw inboedel kan leiden

TESY
