Type product	Afzuigkap
Merk	Haier
Model	HATS9CBS4BWIFI
Voedingsspanning	220-240 V ~ 50 Hz
Aanbevolen zekering	3 A
Aantal snelheden	5 (min, medium, max, boost 1, boost 2)
LED-verlichting	Ja, max. vermogen 1,5 W
Ingebouwde Wi-Fi	Ja, standaard 802.11 b/g/n, 2,4 GHz-band
Netwerk stand-by verbruik	2 W
Afvoertype	Extern (kanaal Ø150 mm) of recirculatie
Vetfilter	Maandelijks wasbaar met huishoudelijk reinigingsmiddel
Actief koolstoffilter	Jaarlijkse vervanging (voor recirculatie)
Minimale afstand boven de kookplaat	65-75 cm
Timerfunctie	Ja, uitgestelde uitschakeling na 5 minuten
Boostfunctie	Ja, twee niveaus (snelheid 4 en 5)
Apparaatklasse	Klasse I (aarding verplicht)
Compatibele app	hOn (iOS/Android)
Inbegrepen accessoires	Wandsteunen, kanalen, koolstoffilters (2), luchtafbuiger
Serienummer	16-cijferige code beginnend met 3

Veelgestelde vragen - HATS9CBS4BWIFI HAIER

Hoe installeer ik de afzuigkap?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. De afzuigkap moet 65-75 cm boven de kookplaat worden geplaatst. Boor gaten voor de wandsteun, bevestig deze en hang de afzuigkap op. Sluit het afvoerkanaal aan (diameter 150 mm) of installeer de koolstoffilters voor recirculatie. Volg het bedradingsschema voor de elektrische aansluiting.

Hoe maak ik de vetfilters schoon?

De vetfilters moeten elke maand worden gereinigd om brandgevaar te voorkomen. Gebruik een zachte doek met zeepwater of een huishoudelijk reinigingsmiddel. Gebruik geen metalen borstel of schurende producten.

Wanneer moet ik het actieve koolstoffilter vervangen?

Het actieve koolstoffilter moet minstens één keer per jaar worden vervangen, vaker als de afzuigkap veel wordt gebruikt. Het is alleen nodig in recirculatiemodus (zonder externe afvoer).

Hoe verbind ik de afzuigkap met Wi-Fi?

Download de hOn-app op uw smartphone. Houd het Wi-Fi-pictogram op de afzuigkap lang ingedrukt totdat het knippert. Volg de instructies in de app om het apparaat te koppelen. Eenmaal verbonden, blijft het Wi-Fi-pictogram branden.

Wat te doen als de afzuigkap niet meer werkt?

Controleer of het apparaat is aangesloten en of de zekering niet is gesprongen. Als het lampje brandt maar de motor niet, is het ventilatorblad mogelijk geblokkeerd. Als er niets werkt, is de motor mogelijk beschadigd. Neem contact op met een gekwalificeerde technicus.

Hoe activeer ik de boostfunctie?

Bij configuratie 1 drukt u op de toetsen B of B+ voor de booststanden (4 en 5). Bij configuratie 2 drukt u op B om de booster gedurende 5 minuten te activeren. De afzuigkap werkt op vol vermogen en keert daarna terug naar de vorige snelheid.

Hoe vervang ik de LED-lamp?

Draai het glas van de afzuigkap los en verwijder het. Zoek de LED-verlichting aan de binnenkant. Koppel de bedrading los en verwijder de lamphouder en bedrading als geheel. Vervang door een complete eenheid (LED max. 1,5 W). Sluit opnieuw aan en plaats het glas terug, draai de schroeven goed vast.

De afzuigkap maakt lawaai of trilt, wat te doen?

Controleer of de afzuigkap goed aan de wandsteun hangt. Als het trillen aanhoudt, kan het ventilatorblad beschadigd zijn of de motor niet goed vastzit. Schakel het apparaat uit en laat het repareren door een professional.

Wat is de ideale afstand tussen de afzuigkap en het fornuis?

De aanbevolen afstand is 65 tot 75 cm tussen de afzuigkap en de kookplaat voor optimale afzuiging.

Hoe gebruik ik de timer?

Houd de verlichtingsknop 3 seconden lang ingedrukt. De snelheidstoetsen knipperen en de afzuigkap schakelt na 5 minuten automatisch uit. Er klinkt een geluidssignaal.

GEBRUIKSAANWIJZING HATS9CBS4BWIFI HAIER

Bedankt dat u voor deze afzuigkap hebt gekozen.

Deze handleiding is opgesteld om u alle nodige instructies te verschaffen met betrekking tot het installeren, het gebruik en het onderhoud van het apparaat.

Om het apparaat correct en veilig te laten werken, dient u deze handleiding voorafgaand aan de installatie en het gebruik zorgvuldig door te lezen.

De afzuigkap is van hoogwaardige materialen gemaakt en heeft een gestroomlijnd design. Het apparaat is uitgerust met een krachtige elektromotor en centrifugaalventilator. Dit garandeert een sterke zuigkracht, een geluidsarme werking, een vetfilter dat niet kleverig wordt en een gemakkelijke installatie.

Candy Hoover Group Srl verklaart hierbij dat de radioapparatuur voldoet aan Richtlijn 2014/53/EU en aan de desbetreffende wettelijke voorschriften (voor de UKCA ['UK Conformity Assessed']-markt).

De volledige tekst van de conformiteitsverklaring is beschikbaar op het volgende internetadres: www.candy-group.com

VEILIGHEIDSMAATREGELEN

• Laat nooit kinderen het apparaat bedienen.
• De afzuigkap is alleen bedoeld voor thuisgebruik en is niet geschikt voor barbecue, noch voor horeca of winkels waar vlees of andere gerechten worden geroosterd, noch voor andere commerciële doeleinden.
• De afzuigkap en het bijbehorende filter moeten regelmatig worden schoongemaakt om het apparaat in goede werkende conditie te houden. Maak de afzuigkap schoon volgens de instructies in de handleiding en voorkom dat er risico van brandgevaar ontstaat.
• Verbied direct bakken op het gasfornuis. Zorg altijd voor goede ventilatie in de keuken.
• Controleer of de voedingskabel niet is beschadigd alvorens dit apparaat aan te sluiten. Een beschadigde voedingskabel mag alleen worden vervangen door gekwalificeerd onderhoudspersoneel. Zorg voor voldoende ventilatie van de ruimte wanneer de afzuigkap gelijktijdig wordt gebruikt met toestellen die gas of andere brandstoffen verbranden;
• De lucht mag niet worden afgevoerd in een pijp die wordt gebruikt voor de rookgassen van toestellen die gas of andere brandstoffen verbranden;
• De voorschriften betreffende de afvoer van lucht dienen te worden gerespecteerd.
• Houd kinderen in de gaten, om te voorkomen dat zij met het apparaat spelen.
• Niet flamberen onder de afzuigkap.

De afzuigkap is niet bedoeld voor installatie boven een fornuis met meer dan vier pitten.

• Zorg voor voldoende ventilatie van de ruimte wanneer de afzuigkap gelijktijdig wordt gebruikt met apparaten die gas of andere brandstoffen verbranden (niet van toepassing op apparaten die de lucht alleen terug de ruimte invoeren);
• De details met betrekking tot manier en frequentie van reinigen.
• Er bestaat brandgevaar als de reiniging niet conform de instructies wordt uitgevoerd.
• Niet flamberen onder de afzuigkap.
• VOORZICHTIG: Bij gebruik van kooktoestellen kunnen toegankelijke delen heet worden.

Gevaar voor elektrische schok.

Sluit dit toestel uitsluitend aan op een correct geaard stopcontact. Neem bij twijfel contact op met een gekwalificeerde elektromonteur voor advies. Het niet opvolgen van deze instructies kan leiden tot de dood, brand of elektrische schok.

De in dit product gebruikte lamp is niet geschikt voor gebruik bij de verlichting van een kamer.

Deze lamp heeft als doel verlichting te bieden voor het gebruik van het product.

Alle installaties moeten door een vakbekwame persoon of gekwalificeerde elektricien worden uitgevoerd. Controleer voordat u het apparaat op de elektrische voeding aansluit of de netspanning overeenkomt met de spanning op het typeplaatje.

Directe aansluiting

Het apparaat moet direct op de netvoeding worden aangesloten met een omnipolaire scheidingsschakelaar met een minimum opening van 3 mm tussen de contacten.

De installateur moet controleren of de elektrische aansluiting juist is uitgevoerd en overeenkomt met het bedradingsschema.

Controleer regelmatig of de stekker en het snoer niet beschadigd zijn. Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of samenstel dat verkrijgbaar is bij de fabrikant of diens servicevertegenwoordiger.

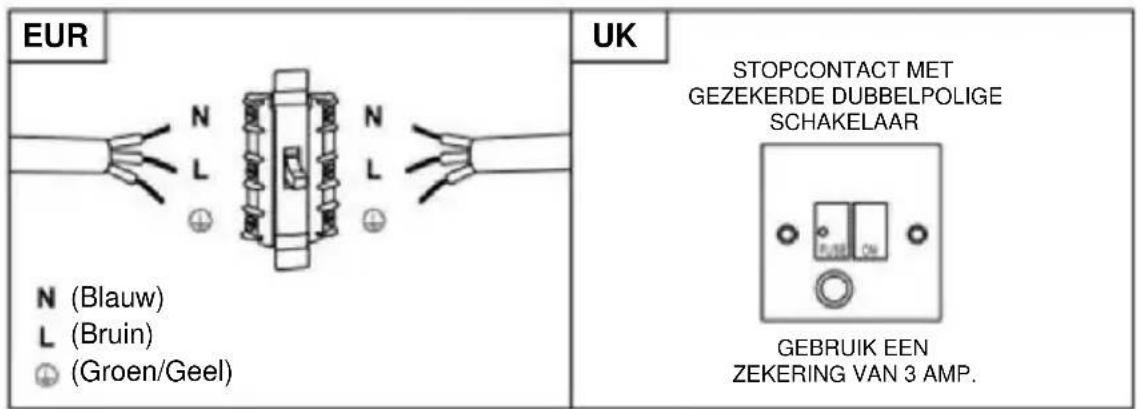

WAARSCHUWING: Dit is een Klasse I-apparaat dat geaard MOET worden

Dit apparaat heeft een 3-aderige voedingskabel die als volgt is gekleurd:

Bruin = fasedraad, de aanvoerdraad van de stroom

Blauw = nuldraad, de afvoerdraad van de stroom

Groen en geel = aardedraad

Er moet een zekering van 3 ampère worden gebruikt.

Lijst van accessoires voor standaardinstallatie

Benaming	Afbeelding	Aantal
Behuizing		1
Bovenste afvoerijp		1
Onderste afvoerijp		1
Beugel onderste afvoerijp		1
Beugel bovenste afvoerijp		1
Ophangplaat		1
Pluggen φ8φ8xφ6 wit		9
Schroeven ST4.0x30		9
φ7,2 schroeven ST4.0x8		2
Luchtuitlaat		1
Koolstofffilter		2

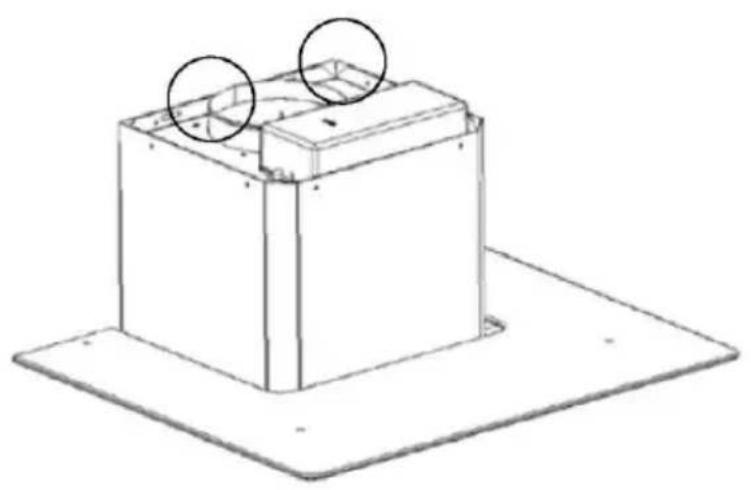

INSTALLATIE (montage op de muur)

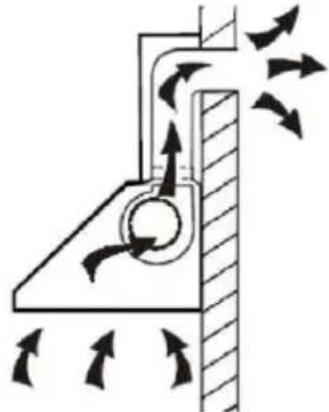

Als u een uitlaat maar buiten hebt, kunt u uw afzuigkap aansluiten zoals op onderstaande afbeelding met behulp van een afzuigkanaal (email, aluminium, onbrandbare flexibele buis met een binnendiameter van 150 mm)

1. Zet voorafgaand aan de installatie het apparaat uit en neem de stekker uit het stopcontact.

1. Voor het beste effect moet de afzuigkap op 65-75 cm afstand boven het kookvlak worden geplaatst.

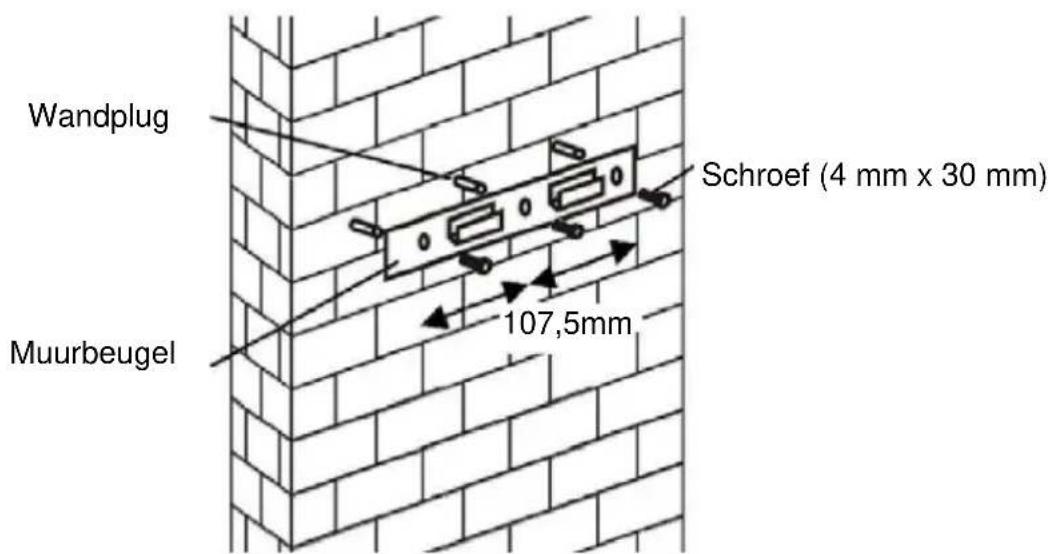

1. Boor 3 gaten van 8 mm voor de beugel. Bevestig de beugel op de muur met de meegeleverde schroeven.

1. Til de afzuigkap op en hang hem aan de haak van de wandbeugel.

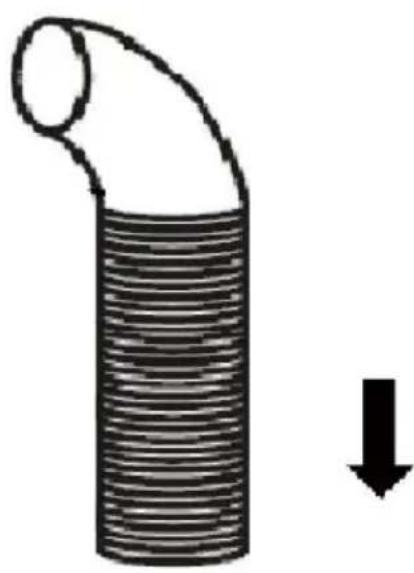

1. Bevestig de terugslagklep aan de luchtuitlaat van de afzuigkap. Bevestig vervolgens de uitlaatpijp op de terugslagklep zoals hieronder weergegeven.

Uitlaatpijp

Afzuigkap

6.

i. Breng het glas op de juiste plaats aan bovenop de afzuigkap. ii. Bevestig het met 4 schroeven met onderlegring. Draai de schroeven niet te vast aan om te voorkomen dat het glas breekt. i. Plaats de binnenste afvoerpijp in de buitenste afvoerpijp. Trek vervolgens de binnenste afvoerpijp omhoog. Stel het geheel in op de vereiste hoogte.

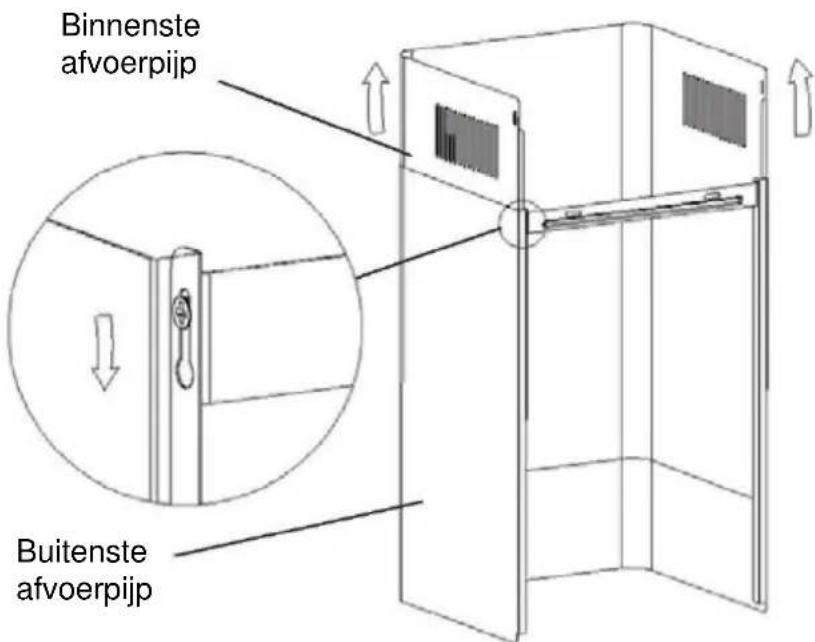

ii. Verschuif de afvoerpijp om de hoogte van de afvoer aan te passen. Als de vereiste hoogte is bereikt, hang dan de bevestigingsopening aan de bevestigingsschroeven, zoals in de onderstaande afbeelding wordt weergegeven.

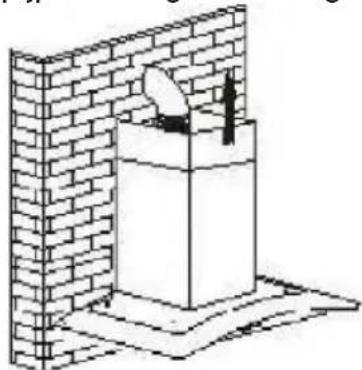

8.

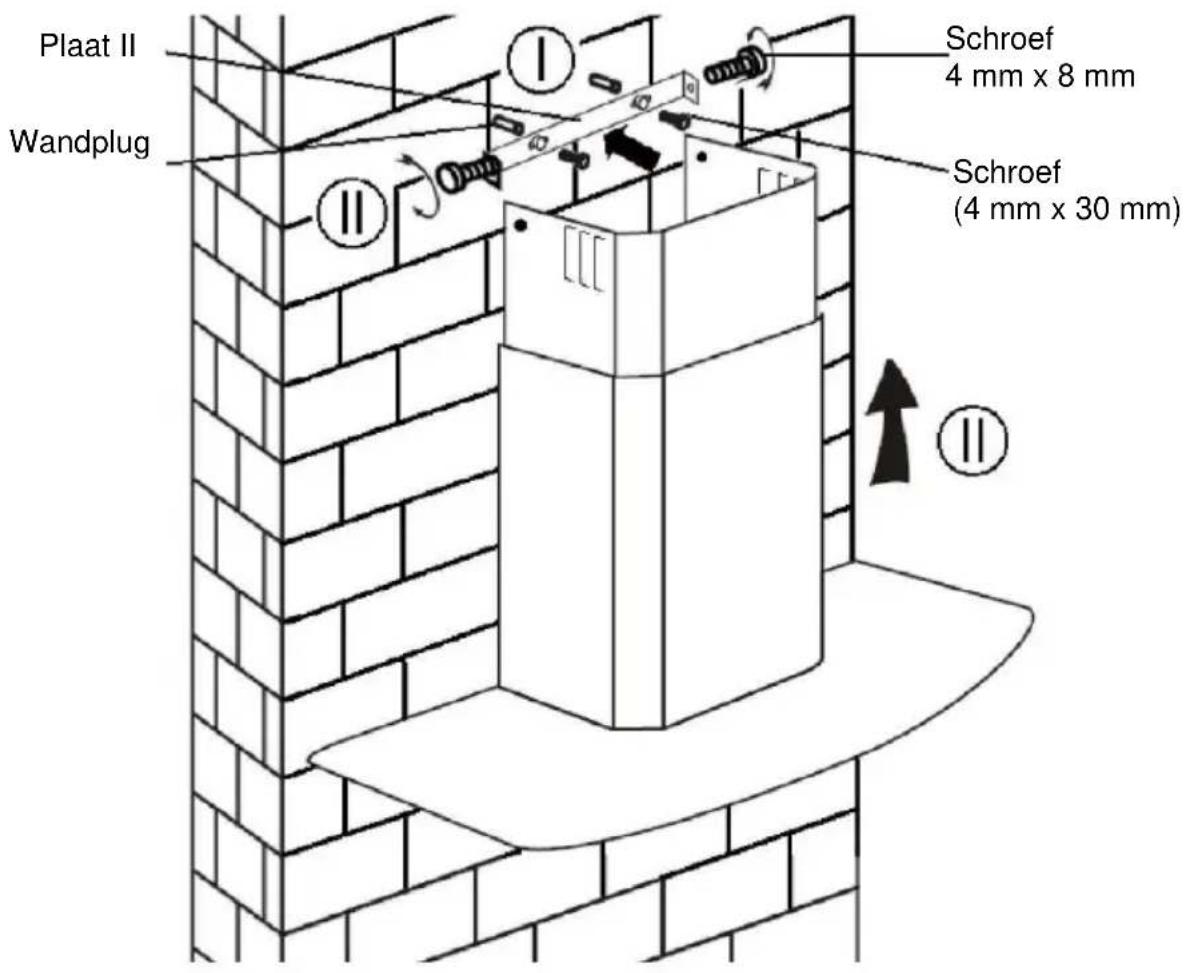

i. Boor 2 gaten van 8 mm voor plaat II. Bevestig plaat II op de muur met de 2 meegeleverde schroeven. ii. Plaats de afvoerpijp tegen de plaat en zet vast met 2 schroeven.

Lijst van accessoires voor standaardinstallatie

Benaming	Afbeelding	Aantal
Luchtdeflector		1
Beugel		1
Pluggen φ8 φ8xφ6 wit		2
Schroeven ST4.0x30		2
Schroeven ST3.5x12		2

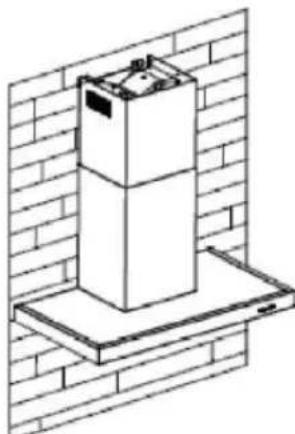

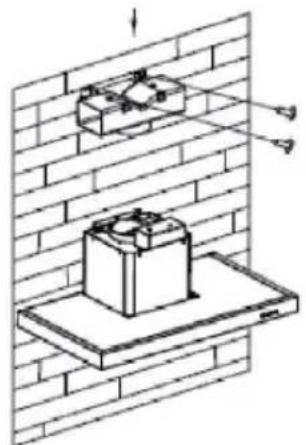

INSTALLATIE (LUCHTDEFLECTOR):

De luchtdeflector wordt vermeld als bijgeleverd en niet optioneel.

1. Buig voor de installatie de beide uiteinden van de beugel krom zoals hieronder te zien is:

1. Bevestig de beugel aan de T-vormige kunststof uitlaat met 2 meegeleverde schroeven ST3.5x12 mm.

1. Boor 2 gaten voor de wandpluggen en schroef en bevestig vervolgens de beugel op de muur met 2 van de bijgeleverde schroeven ST4x30 mm.

1. Bevestig de uitlaatpijp aan de luchtuitlaat van de afzuigkap zoals hieronder te zien is:

1. Installeer de afvoerpijp op de eenheid en bevestig.

Let op: De T-vormige kunststof uitlaat en v-kleppen kunnen niet tegelijkertijd worden gebruikt. U kunt ze op twee manieren gebruiken: 1) Plaats de v-klep op de bestaande uitlaat; 2) Gebruik de T-vormige kunststof uitlaat, voeg geen v-klep toe.

Let op: Het product wordt geleverd met v-klep accessoire. Dit accessoire is niet verplicht voor installatie, bediening en gebruik van het product.

Als u geen afvoer naar buiten hebt, is de afzuigbuis niet nodig en is installatie vergelijkbaar met de installatie in het gedeelte 'INSTALLATIE (VENTILATIE BUITEN)'.

Actiefkoolfilters worden gebruikt voor het opvangen van geurtjes. Om het actiefkoolfilter te installeren, moet eerst het vetfilter worden losgemaakt. Druk op de blokkering en trek het filter omlaag.

Bevestig het actiefkoolfilter in het apparaat en draai het rechtsom. Doe hetzelfde aan de andere kant.

SLUITEN

OPMERKING:

Controleer of het filter stevig vastzit. Anders kan het losraken en gevaar veroorzaken. Wanneer een actiefkoolfilter is bevestigd, neemt het zuigvermogen af.

BESCHRIJVING VAN DE ONDERDELEN

CONFIGURATIE 1

1 Knop lage snelheid

Deze worden gebruikt om de keuken te ventileren. Deze stand is geschikt voor sudderende gerechten en voor gerechten waarbij niet veel stoom vrijkomt.

2 Knop middelhoge snelheid

Deze stromingssnelheid van de lucht is ideaal voor afzuiging bij standaard kookwerkzaamheden.

3 Knop hoge snelheid

Wanneer er zeer dichte rook of stoom wordt geproduceerd, drukt u op de knop voor hoge snelheid voor een zeer effectieve ventilatie.

B Boost 1 (snelheid 4)

Druk op snelheid B toets 1, de achtergrondverlichting van snelheid B is ingeschakeld en de afzuigkap werkt op boost-modus;

B+ Boost 2 (snelheid 5)

Druk op snelheid B+ toets 2, de achtergrondverlichting van snelheid B+ is ingeschakeld en de afzuigkap werkt op boost-modus;

Verlichting

Druk kort om het licht aan of uit te zetten.

Quick-timer: Houd de lichtknop gedurende 3 seconden ingedrukt. De knoppen van de ventilatorsnelheid zullen knipperen en 5 minuten aftellen. Na 5 minuten gaan de motor en het licht automatisch uit en klinken er drie zoemergeluiden.

Wifiverbinding

Houd het wifipictogram even ingedrukt en ga naar de verbindingsmodus: de verlichting van het wifipictogram blijft knipperen om aan te geven dat er verbinding wordt gemaakt. Als de verbinding is gemaakt, gaat de verlichting van het wifipictogram helemaal aan, net als in de stand-bymodus. Houd het wifipictogram nogmaals even ingedrukt en de verbinding wordt stopgezet.

CONFIGURATIE 2

STANDBYMODUS.

Nadat de spanning is aangesloten, gaat alle verlichting en het systeem in de standbymodus.

1 Knop lage snelheid

Deze worden gebruikt om de keuken te ventileren. Deze stand is geschikt voor sudderende gerechten en voor gerechten waarbij niet veel stoom vrijkomt.

2 Knop middelhoge snelheid

Deze stromingssnelheid van de lucht is ideaal voor afzuiging bij standaard kookwerkzaamheden.

3 Knop hoge snelheid

Wanneer er zeer dichte rook of stoom wordt geproduceerd, drukt u op de knop voor hoge snelheid voor een zeer effectieve ventilatie.

B Boosterfunctie

Deze kap heeft een boosterfunctie. Om de booster te activeren, drukt u op B tot snelheid 4. Ga naar de hoogste snelheid terwijl de kap in gebruik is en de snelheid wordt gedurende 5 minuten verhoogd, alvorens weer te vertragen.

Verlichting

Druk kort om het licht aan of uit te zetten.

Quick-timer: Houd de lichtknop gedurende 3 seconden ingedrukt. De knoppen van de ventilatorsnelheid zullen knipperen en 5 minuten aftellen. Na 5 minuten gaan de motor en het licht automatisch uit en klinken er drie zoemergeluiden.

Wifiverbinding

Houd het wifipictogram even ingedrukt en ga naar de verbindingsmodus: de verlichting van het wifipictogram blijft knipperen om aan te geven dat er verbinding wordt gemaakt. Als de verbinding is gemaakt, gaat de verlichting van het wifipictogram helemaal aan, net als in de stand-bymodus. Houd het wifipictogram nogmaals even ingedrukt en de verbinding wordt stopgezet.

De hOn-app downloaden

Allereerst moet u de hOn-app downloaden en op uw draagbare toestel installeren. Registreer vervolgens uw afzuigkap.

OPMERKING

De afbeelding van de afzuigkap is uitsluitend ter illustratie. Het kan zijn dat het geen perfecte weerspiegeling van uw apparaat is.

1- Druk op de wifiknop totdat het pictogram begint te knipperen. Als het koppelen is voltooid, blijft het wifi-pictogram branden.

ONDERHOUD

Alvorens het apparaat te reinigen, zet u het UIT en haalt u de stekker UIT het stopcontact.

I. Normale reiniging

Gebruik een zachte doek die in een handwarm mild sopje of een schoonmaakproduct voor het huishouden is bevochtigd. Gebruik nooit metalen voorwerpen, chemische, schurende materialen of harde borstels om het apparaat te reinigen.

II. Maandelijkse reiniging van het vetfilter

ESSENTIEEL: Als u het filter elke maand schoonmaakt, kan dit brandgevaar voorkomen.

Het filter vangt vet, rook en stof op. Dit betekent dat het filter rechtstreeks invloed heeft op de efficiëntie van de afzuigkap. Als het filter niet wordt schoongemaakt, kunnen de vetresten (die potentieel brandbaar zijn) het filter verzadigen. Reinig het filter met een huishoudelijk schoonmaakproduct.

III. Jaarlijkse reiniging van het actiefkoolfilter

ALLEEN van toepassing als het product wordt geïnstalleerd als recirculatie-eenheid (zonder ventilatie naar buiten). Dit filter vangt geuren op en moet eenmaal per jaar worden vervangen, afhankelijk van de gebruiksintensiteit van de afzuigkap.

IV. Lamp vervangen

Verwijder de schroeven uit het glas en neem de glazen kap weg. Lokaliseer het lampje dat vervangen moet worden. De lampjes bevinden zich in de armatuur aan de binnenkant van het nu open deel van de kap.

Maak de bedrading los en verwijder de lamphouders en de bedrading uit de kap. Belangrijk: Het is niet mogelijk de lampjes afzonderlijk te vervangen, maar de lampjes, lamphouders en bedrading moeten als geheel worden verwijderd. (ledlampje: MAX 1,5 W)

Plaats de nieuwe lampjes, lamphouders en bedrading op dezelfde wijze als de oorspronkelijke onderdelen. Sluit de bedrading weer aan.

Plaats de glazen kap terug en bevestig de glasschroeven. Zorg dat de schroeven helemaal worden aangedraaid.

PROBLEEM OPLOSSEN

Fout	Oorzaak	Oplossing
Verlichting brandt, maar de ventilator werkt nicht	Het waaierblad van de ventilator zit vast.	Zet het apparaat uit en LAST het uitsluitend door gekwalificeerd onderhoudspersoneel repareren.
	De motor is beschadigd.
De verlichting en de ventilator werken allebei nicht	Het halogeenlampje is defect.	Vervang het lampje door een ander met het juiste vermogen.
	Voedingsssnoer komt los.	Steek de stekker waar in het stopcontact.
Het apparaat trilt zeer sterk	Het waaierblad van de ventilator is beschadigd.	Schakel het apparaat uit en LAST het uitsluitend door gekwalificeerd onderhoudspersoneel repareren.
	De motor van de ventilator zit Niet goed vast.	Zet het apparaat uit en LAST het uitsluitend door gekwalificeerd onderhoudspersoneel repareren.
	Het apparaat is Niet correct op de beugel gehangen.	Neem het apparaat van de beugel en controllerer of de beugel op de juiste plaats zit.
Afzuigwerking is nicht goed	Te grote afstand:tussen het apparaat en het kookvlak	Pas de afstand aan tot 65-75 cm

Technologie	Wifi
Standaard	802.11 b/g/n
Frequentieband(en) [MHz]	2400 MHz ~ 2483,5 MHz
Maximaal vermogen [mW]	100 mW

Productinformatie voor netwerkapparatuur
stroomverbruik van het product in stand-by in een network, als alle bedrade netwerkpoorten zijn aangesloten en alle draadloze netwerkpoorten geactiveerd zijn:	2W
Een draadloze netwerkpoort activeren:	Als de afzuigkap is geregisteerd in de app, schakel dan de afzuig in om de draadloze netwerkpoort te activeren.
Een draadloze netwerkpoort deactiveren:	Als de afzuigkap is geregisteerd in de app, schakel dan de afzuigkap uit om de draadloze netwerkpoort uit te schakelen. Als de afzuigkap nog nicht is geregisteerd in de app, dan worden de draadloze netwerkpoort, zelfs als de afzuigkap aan staat, gedeactiveerd.

SERVICEAFDELING/KLANTENSERVICE

Als u de oorzaak van de afwijkende werking niet kunt vinden, zet het apparaat uit en neem contact op met de klantenservice.

SERIENUMMER VAN HET PRODUCT. Waar vind ik dat?

Het is belangrijk dat u aan de klantenservice de productcode en het serienummer (een uit 16 tekens bestaande code die begint met een 3) van uw product doorgeeft; dit nummer is te vinden op het garantiecertificaat of op het typeplaatje op het apparaat. Hiermee voorkomt u onnodige ritten van servicemonteurs en (belangrijker) voorkomt u de bijbehorende voorrijkosten.

Dit apparaat is gemarkeerd conform de Europese Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

AEEA bevat zowel vervuilende stoffen (die negatieve gevolgen voor het milieu kunnen hebben) als basiscomponenten (die hergebruikt kunnen worden). Het is belangrijk om AEEA te onderwerpen aan specifieke behandelingen om alle vervuilende stoffen juist te verwijderen en af te voeren en alle materialen te recupereren en te recycleren.

Individuen kunnen een belangrijke rol spelen om ervoor te zorgen dat AEEA geen milieuprobleem worden. Het is van essentieel belang om enkele basisregels te volgen:

AEEA mag niet worden behandeld als huishoudelijk afval.

AEEA moet worden ingeleverd bij relevante inzamelpunten die worden beheerd door de gemeente of door geregistreerde bedrijven. In veel landen bestaat de mogelijkheid grote AEEA thuis te laten ophalen.

In veel landen kan, wanneer u een nieuw apparaat koopt, het oude worden teruggegeven aan de detailhandelaar die het gratis moet innemen, met dien verstande dat de apparatuur van een gelijkwaardig type is en dezelfde functies had als de geleverde apparatuur.
