HATS9CBS4BWIFI - õhupuhasti HAIER - Tasuta kasutusjuhend

Toote tüüp	Köögikubu
Kaubamärk	Haier
Mudel	HATS9CBS4BWIFI
Toitepinge	220-240 V ~ 50 Hz
Soovitatav kaitse	3 A
Kiiruste arv	5 (min, keskmine, max, boost 1, boost 2)
LED-valgustus	Jah, max võimsus 1,5 W
Sisseehitatud Wi-Fi	Jah, standard 802.11 b/g/n, sagedusala 2,4 GHz
Võrgu ooterežiimi tarbimine	2 W
Väljastustüüp	Välis (kanal Ø150 mm) või retsirkulatsioon
Rasvafilter	Kord kuus pestav majapidamisdeterdendiga
Aktiivsöefilter	Aastane vahetus (retsirkulatsiooni korral)
Minimaalne kaugus pliidist	65-75 cm
Taimeri funktsioon	Jah, viivitusega väljalülitus 5 minuti pärast
Boosti funktsioon	Jah, kaks taset (kiirus 4 ja 5)
Seadme klass	I klass (maandamine kohustuslik)
Ühilduv rakendus	hOn (iOS/Android)
Kaasasolevad tarvikud	Seinakinnitused, kanalid, söefiltrid (2), õhureflektor
Seerianumber	16-kohaline kood, algab numbriga 3

Korduma kippuvad küsimused - HATS9CBS4BWIFI HAIER

Kuidas kubu paigaldada?

Paigaldamine peab toimuma kvalifitseeritud spetsialisti poolt. Kubu tuleb asetada 65-75 cm pliidiplaadist kõrgemale. Puurige seinakinnituse augud, kinnitage see, seejärel riputage kubu. Ühendage väljatõmbekanal (läbimõõt 150 mm) või paigaldage söefiltrid retsirkulatsiooni jaoks. Järgige elektriühenduse skeemi.

Kuidas rasvafiltreid puhastada?

Rasvafiltreid tuleb puhastada iga kuu, et vältida tuleohtu. Kasutage pehmet lappi, mis on niisutatud seebiveega või majapidamispuhastusvahendiga. Ärge kasutage metallharja ega abrasiivseid aineid.

Millal vahetada aktiivsöefiltrit?

Aktiivsöefilter tuleb vahetada vähemalt kord aastas või sagedamini, kui kubu on väga kasutusel. See on vajalik ainult retsirkulatsioonirežiimil (ilma välisõhutuseta).

Kuidas kubu Wi-Fi-ga ühendada?

Laadige alla hOn rakendus oma nutitelefoni. Vajutage pikalt kubu Wi-Fi ikooni, kuni see hakkab vilkuma. Järgige rakenduse juhiseid seadme sidumiseks. Kui ühendus on loodud, jääb Wi-Fi ikoon põlema.

Mida teha, kui kubu ei tööta?

Kontrollige, kas seade on vooluvõrku ühendatud ja kaitse pole läbi põlenud. Kui tuli põleb, kuid mootor ei tööta, võib ventilaatori laba olla kinni. Kui miski ei tööta, võib mootor olla kahjustatud. Võtke ühendust kvalifitseeritud tehnikuga.

Kuidas boost funktsiooni aktiveerida?

Seadistusel 1 vajutage klahve B või B+ boost kiiruste (4 ja 5) jaoks. Seadistusel 2 vajutage B-d, et aktiveerida booster 5 minutiks. Kubu töötab täisvõimsusel ja naaseb seejärel eelmisele kiirusele.

Kuidas LED-pirni vahetada?

Keerake kubu klaas lahti, eemaldage see. Leidke sees olev LED-valgusti. Ühendage juhtmestik lahti ja eemaldage pirnipesa koos juhtmestikuga. Asendage tervikuga (LED max 1,5 W). Ühendage uuesti ja pange klaas tagasi, keerates kruvid hoolikalt kinni.

Kubu teeb müra või vibreerib, mida teha?

Kontrollige, kas kubu on seinakinnituse küljes kindlalt. Kui vibratsioon jätkub, võib ventilaatori laba olla kahjustatud või mootor halvasti kinnitatud. Lülitage seade välja ja laske see professionaalil parandada.

Milline on ideaalne kaugus kubu ja pliidi vahel?

Soovitatav kaugus kubu ja pliidiplaadi vahel on 65-75 cm optimaalseks imemiseks.

Kuidas taimerit kasutada?

Vajutage pikalt (3 sekundit) valgusnuppu. Kiiruse nupud hakkavad vilkuma ja kubu lülitub automaatselt välja 5 minuti pärast. Kostab helisignaal.

KASUTUSJUHEND HATS9CBS4BWIFI HAIER

I. TAKTIKA KAAPIOOS

Kasutage pika tööriistaga, et vältida otsest kokkupuudet õhupuhasti korpusega. Ärge kunagi kasutage tuleohtlikke, süttivaid või söövitavaid aineid puhastamiseks.

Täname, et valisite selle õhupuhasti.

See kasutusjuhend on loodud selleks, et anda teile kõik vajalikud juhised seadme paigaldamise, kasutamise ja hoolduse kohta.

Seadme õigeks kasutamiseks ja ohutuse tagamiseks lugege see kasutusjuhend enne paigaldamist ja kasutamist hoolikalt läbi.

Õhupuhasti on valmistatud kvaliteetsetest materjalidest ja sellel on sujuv kujundus. See on varustatud suure võimsusega elektrimootori ja tsentrifugaalventilaatoriga ning pakub ka tugevat imemisvõimsust, madala müratasemega tööd, mittenakkuvat märgfiltrit ja lihtsat paigaldamist.

Käesolevaga kinnitab Candy Hoover Group Srl, et raadioseade vastab direktiivi 2014/53/EL ja (UKCA turul kehtivate) asjakohaste õigusaktide nõuetele.

Vastavusdeklaratsiooni täistekst on kättesaadav veebilehel

www.candy-group.com

OHUTUSABINÕUD

Ärge kunagi lubage lastel seadet kasutada. Õhupuhasti on mõeldud ainult kodus kasutamiseks, ei sobi grillimiseks, röstimiseks ega muuks kaubanduslikuks otstarbeks. Õhupuhastit ja selle filtrit tuleb korrapäraselt puhastada, et need püsiksid heas töökorras. Puhastage õhupuhastit vastavalt kasutusjuhendile ja kaitske seadet põletusohu eest. Keelake otsene küpsetamine gaasipliidist. Hoidke köögi ruumi heas konvektsioonis. Enne seadme ühendamist kontrollige toitejuhet kahjustuste suhtes. Kahjustatud toitejuhet tohib asendada ainult kvalifitseeritud hoolduspersonal. Ruum peab olema piisavalt ventileeritud, kui õhupuhastit kasutatakse samaaegselt gaasi või muid kütuseid põletavate seadmetega. Õhku ei tohi sattuda lõõri, mida kasutatakse gaase või muid kütuseid põletavatest seadmetest tuleva suitsu väljutamiseks. Järgida tuleb õhu väljalaskmist käsitlevaid eeskirju.

• Jälgige, et lapsed seadmega ei mängiks.
• Ärge laske leeki õhupuhasti alla. Õhupuhasti ei ole mõeldud paigaldamiseks pliidi kohale, millel on rohkem kui neli pliidiplaati.
• Ruumis peab olema piisav ventilatsioon, kui õhupuhastit kasutatakse samal ajal gaasi või muid kütuseid põletavate seadmetega (ei kohaldata seadmete suhtes, mis juhivad õhku ainult tagasi ruumi).
• Üksikasjad puhastusviisi ja sageduse kohta.
• Kui puhastamine ei toimu vastavalt juhistele, tekib tuleoht.
• Ärge laske leeki õhupuhasti alla.
• ETTEVAATUST. Ligipääsetavad osad võivad kuumeneda, kui neid kasutatakse koos küpsetusseadmetega.

Elektrilöögi oht

Ühendage seade ainult korralikult maandatud pistikupessa. Kahtluse korral pidage nõu vastava kvalifikatsiooniga inseneriga. Nende juhiste eiramine võib põhjustada surma, tulekahju või elektrilöögi.

Selles tootes kasutatav lamp ei sobi ruumi valgustamiseks.

Selle lambi eesmärk on valgustada ala toote kasutamiseks.

Elektripaigaldis

Kogu paigalduse peab tegema pädev isik või kvalifitseeritud elektrik. Enne toite ühendamist veenduge, et toitepinge vastaks andmesildil olevale pingele.

Otseühendus

Seade tuleb ühendada otse vooluvõrku omnipolaarse kaitselüliti abil, mille minimaalne ava kontaktide vahel on 3mm

Paigaldaja peab veenduma õige elektrühenduse tegemises ja et see vastaks elektriskeemile.

Kaablit ei tohi painutada ega kokku suruda.

Kontrollige toitepistikut ja toitejuhet regulaarselt kahjustuste suhtes.

Kui toitejuhe on kahjustatud, tuleb see asendada spetsiaalse juhtme või koostuga, mis on saadaval tootja või selle teenindusagendi kaest.

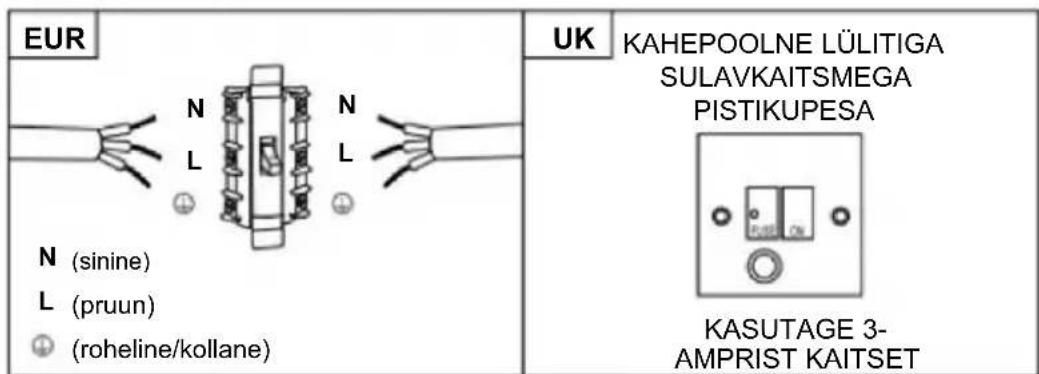

HOIATUS! See on I klassi seade ja see PEAB olema maandatud.

See seade on varustatud 3 soonelise toitekaabliga, mis on järgmiste värvidega:

Pruun = L või pingestatud

Sinine = N või neutraalne

Roheline ja kollane = E või maandatud

Kaitsme nimiväärtus peab olema 3 amprit.

Standardsete paigaldustarvikute loend

Tehnilsed andmed	Illustreeriv pilt	Kogus
Korpus		1
Ülemine väljalasketoru		1
Alumine väljalasketoru		1
Alumise väljalasketoru kronstein		1
Ülemise väljalasketoru kronstein		1
Riputusplaat		1
φ8 tüüblid φ8*φ6 valget ∀rvi		9
Kruvid ST4.0x30		9
φ7.2 kruvid ST4.0x8		2
Öhu väljalaskeava		1
Söefilter 2

PAIGALDAMINE (seinale kinnitamine)

Kui teil on hoone välja viiv väljalaskeava, saab teie õhupuhasti ühendada alloleva pildi järgi väljalaskekanali kaudu (email, alumiinium, painduv toru, mis ei ole tuleohtlik ja mille siseläbimõõt on 150 mm)

1. Enne paigaldamist lülitage seade välja ja ühendage see pistikupesast lahti.

1. Parima toime saavutamiseks tuleb õhupuhasti paigaldada 65-75 cm kaugusele toiduvalmistamise tasapinnast.

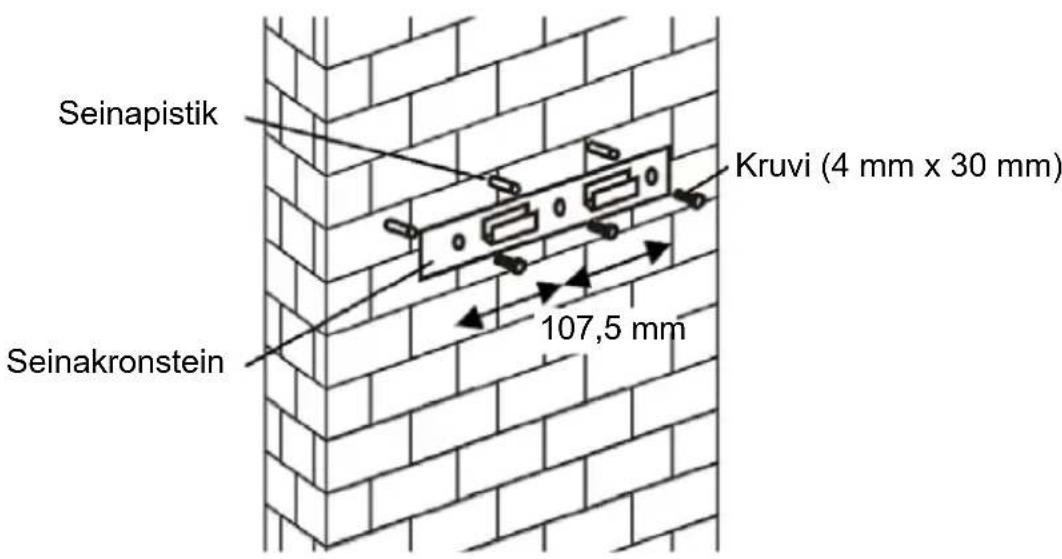

1. Puurige 3 × 8 mm augud kronsteini paigaldamiseks. Kruvige ja pingutage kronstein kaasasolevate kruvidega seinale.

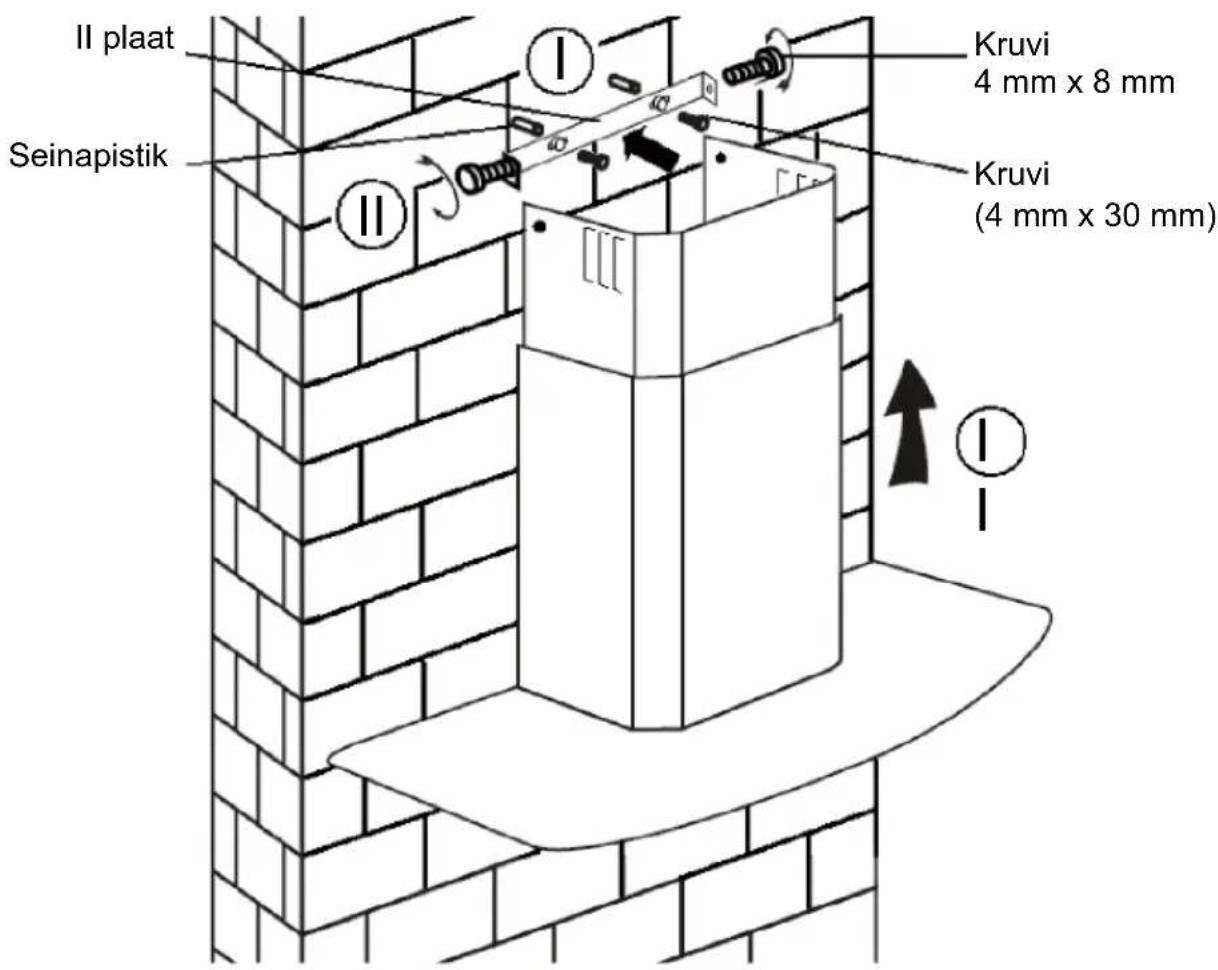

1. Jätke õhupuhasti üles ja paigaldage seinakinnituse konksu külge.

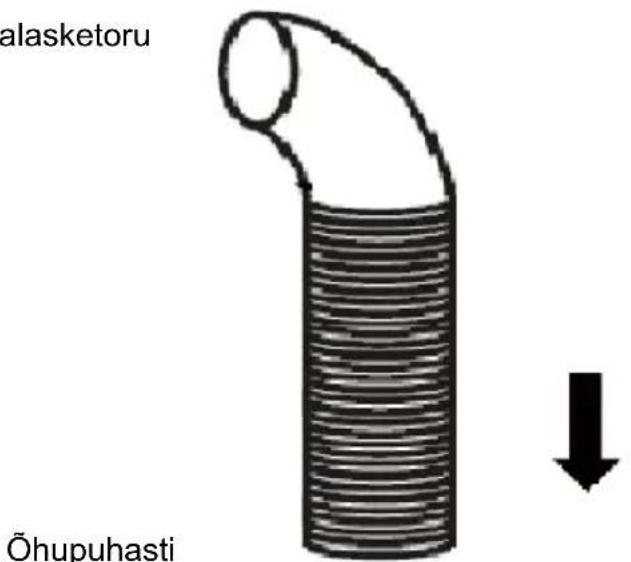

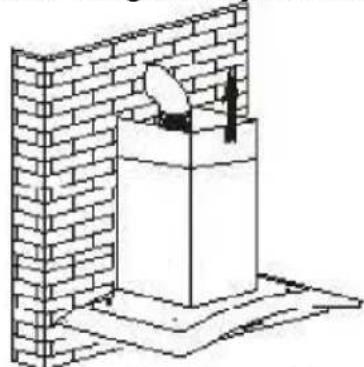

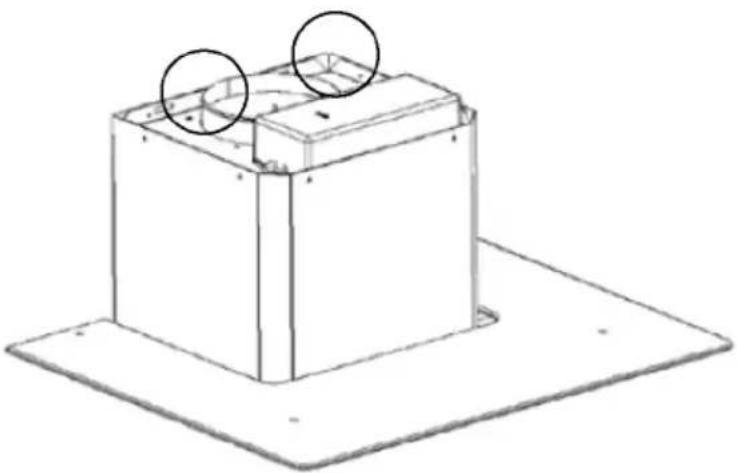

1. Kinnitage ühesuunaline klapp õhupuhasti õhu väljalaskeava külge. Seejärel kinnitage väljalasketoru ühesuunalise klapi külge, nagu allpool näidatud.

Väljalasketoru

6.

i. Asetage klaas õhupuhasti ülaosas sobivasse asendisse.

ii. Kinnitage 4 kruvi ja seib. Klaasi purunemise vältimiseks ärge keerake kruvisid liiga tugevasti kinni.

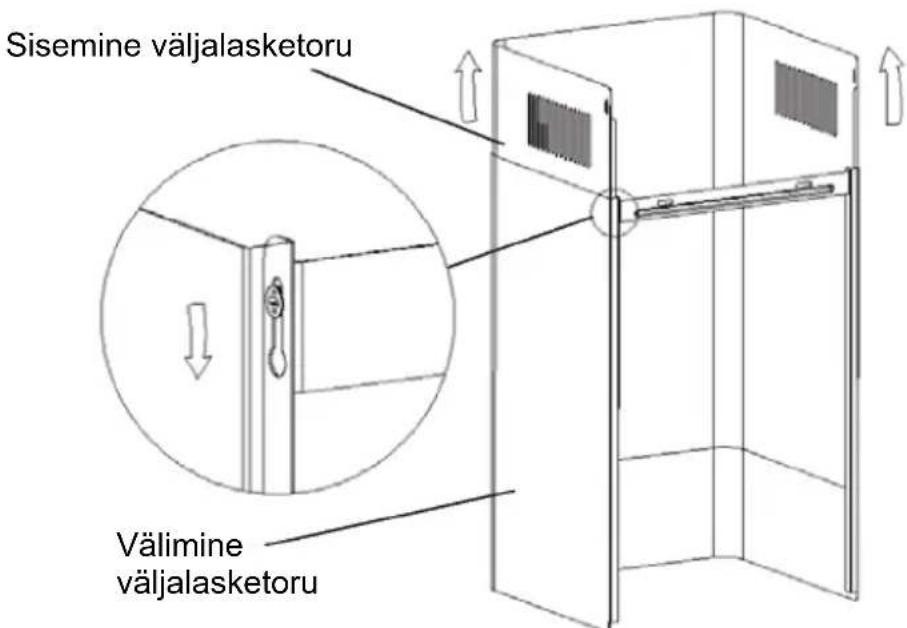

i. Asetage sisemine väljalasketoru välimisse väljalasketorusse. Seejärel tõmmake sisemine väljalasketoru ülespoole. Reguleerige vajalikule kõrgusele jõudmiseks.

ii. Väljalasketoru kõrguse reguleerimiseks lükake seda. Soovitud kõrguse saavutamisel paigaldage kinnitusava kinnituskruvide külge, nagu on näidatud allolevatel piltidel.

8.

i. Puurige plaadi II mahutamiseks 2 × 8 mm augud. Kruvige ja pingutage plaat II kahe kaasasoleva kruviga seinale. ii. Paigaldage väljalaskeava seadmele ja kinnitage see kahe kruviga.

Standardsete paigaldustarvikute loend

Tehnilsed andmed	Illustreeriv pilt	Kogus
Öhusuunaja 1
Kronstein		1
φ8 tüüblit φ8xφ6 valget ∀rvi		2
Kruvid ST4.0x30		2
Kruvid ST3.5x12		2

PAIGALDAMINE (ÕHUSUUNAJA)

Õhusuunaja on esitatud komplekti kuuluvana ja see pole valikuline.

1. Enne paigaldamist kõverdage kronsteini mõlemat otsa järgmiselt:

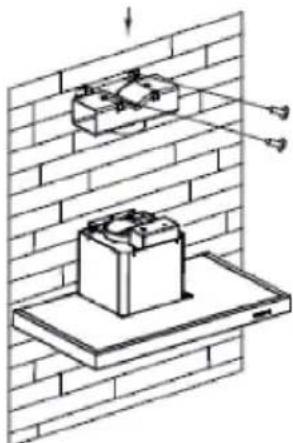

1. Kinnitage kronstein T-kujulise plastist väljalaskeava külge kaasasolevate kahe ST3,5x12 mm kruviga.

1. Puurige seinakorkide mahutamiseks kaks auku, seejärel kruvige ja pingutage kronstein seinale kaasasoleva kahe kruviga ST4x30 mm.

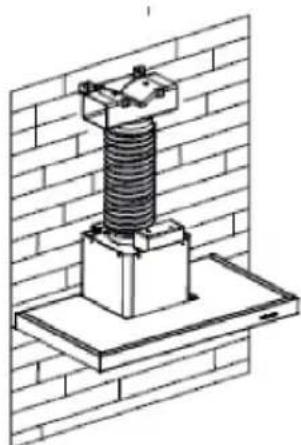

1. Kinnitage väljalasketoru õhupuhasti õhu väljalaskeava külge allpool näidatud viisil:

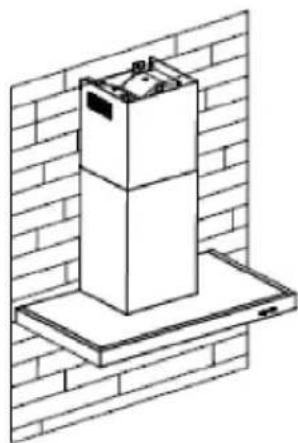

1. Paigaldage väljalasketoru seadme külge ja fikseerige see.

Pange tähele: T-kujulist plastist väljatõmbeava ja V-klappi ei tohi kasutada samal ajal. Saate kasutada neid kahel viisil: 1) lisage V-klapp olemasolevale väljatõmbeavale; 2) kasutage T-kujulist plastist väljatõmbeava, ärge lisage V-klappi.

Märkus. Toode on varustatud V-klapi tarvikuga. See tarvik ei ole toote paigaldamiseks, töötamiseks ja kasutamiseks kohustuslik.

PAIGALDAMINE (VENTILATSIOON SISERUUMIS)

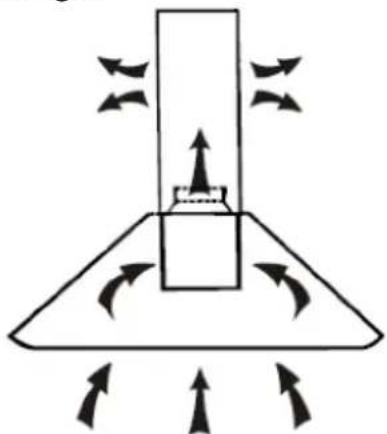

Kui teil ei ole väljatõmbeava hoone väljapoole, ei ole väljatõmmetoru vaja ja paigaldus sarnaneb jaotises „PAIGALDAMINE (VENTILATSIOON HOONEST VÄLJA)” näidatud paigaldusega.

Lõhnade püüdmiseks saab kasutada aktiveeritud söefiltrit. Aktiveeritud söefiltri paigaldamiseks tuleb rasvafilter esmalt eemaldada. Vajutage lukku ja tõmmake seda allapoole.

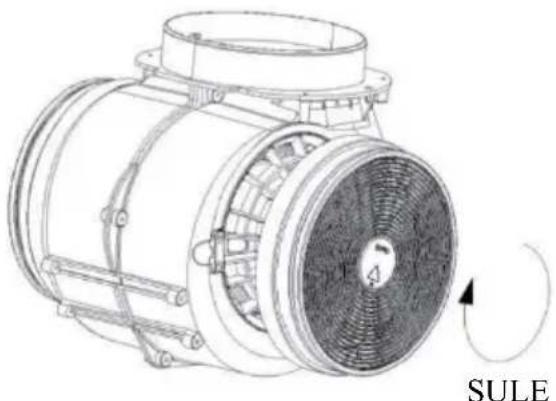

Ühendage aktiveeritud söefilter seadmega ja keerake seda päripäeva. Korrake sama teisel poolel.

MÄRKUS.

Veenduge, et filter oleks kindlalt lukustatud. Vastasel juhul võib see lõdveneda ja muutuda ohtlikuks.

Kui aktiveeritud söefilter on kinnitatud, on imemisvõimsus madalam.

OSADE KIRJELDUS

KONFIGURATSIOON 1

Aeglase kiiruse nupp

Seda kasutatakse köögi ventilatsiooniks. Sobib keetmise ja küpsetamise korral, mis ei tekita palju auru.

Keskmise kiiruse nupp

Õhuvoolu kiirus sobib ideaalselt ventileerimiseks tavalise toiduvalmistamise käigus.

3 Suure kiiruse nupp

Suure suitsu- või aurutiheduse korral vajutage suure kiiruse nuppu tõhusa ventilatsiooni tagamiseks.

Vajutage kiiruse nuppu 1, kiiruse nupu taustavalgus on sisse lülitatud ja õhupuhasti töötab kiirendusrežiimis.

Vajutage kiiruse nuppu 2, kiiruse nupu taustavalgus on sisse lülitatud ja õhupuhasti töötab kiirendusrežiimis.

Valgusti: lühike vajutus valgusti sisse- ja väljalülitamiseks

Kiirtaimer: vajutage valgusti nuppu pikalt 3 sekundi jooksul, ventilaatori kiiruse nupud vilguvad ja 5 minuti pärast loendatakse numbreid väiksemaks, 5 minuti pärast lülitub mootor ja tuli automaatselt välja kolme helisignaaliga.

WiFi-ühendus

Vajutage pikalt WiFi ikooni ja avage ühendusrežiim: WiFi ikooni taustavalguse vilkumine näitab, et ühendamine on pooleli, WiFi ikooni tagantvalgustuse põlemine näitab, et see on ühendatud, sama kehtib ooterežiimi kohta; vajutage pikalt WiFi ikooni uuesti ja ühendus peatatakse.

KONFIGURATSIOON 2

1 2 3 B

OOTEREŽIIM

Pärast vooluvõrku ühendamist on kogu valgustussüsteem OOTEREŽIIMIS.

1 Aeglase kiiruse nupp

Seda kasutatakse koogi ventilatsiooniks. Sobib keetmise ja küpsetamise korral, mis ei tekita palju auru.

2 Keskmise kiiruse nupp

Ohuvoolu kiirus sobib ideaalselt ventileerimiseks tavalise toiduvalmistamise käigus.

3 Suure kiiruse nupp

Suure suitsu- või aurutiheduse korral vajutage suure kiirusega nuppu tõhusa ventilatsiooni tagamiseks.

Sellel õhupuhastil on kiirendusfunktsioon. Kiirendi aktiveerimiseks vajutage nupp B kiirusele 4, sisestage õhupuhasti kasutamise suurim kiirus ja see suurendab kiirust 5 minutit, enne kui uuesti aeglustab.

Valgusti

Lühike vajutus valgusti sisse- ja väljalülitamiseks

Kiirtaimer Vajutage valgusti nuppu pikalt 3 sekundi jooksul, ventilaatori kiiruse nupud vilguvad ja 5 minuti pärast loendatakse numbreid väiksemaks, 5 minuti pärast lülitub mootor ja tuli automaatselt välja kolme helisignaaliga.

WiFi-ühendus

Vajutage pikalt WiFi ikooni ja avage ühendusrežiim: WiFi ikooni taustavalguse vilkumine näitab, et ühendamine on pooleli, WiFi ikooni tagantvalgustuse põlemine näitab, et see on ühendatud, sama kehtib ooterežiimi kohta; vajutage pikalt WiFi ikooni uuesti ja ühendus peatatakse.

Esmalt peate laadima alla rakenduse hOn ja installima selle oma kaasaskantavasse seadmesse. Seejärel registreeri oma õhupuhasti.

MÄRKUS

1- Vajutage WiFi-nuppu, kuni ikoon hakkab vilkuma. Kui sidumine on lõpetatud, on WiFi ikoon sisse lülitatud.

HOOLDUS

I. Regulaarne puhastamine

Kasutage pehmet käetemperatuuril kergelt seebiveega või majapidamises kasutatava puhastusvahendiga niisutatud lappi. Ärge mitte kunagi kasutage seadme puhastamiseks metallpatju, kemikaale, abrasiivseid materjale ega jäika harja.

II. Õlifiltri igakuine puhastamine

OLULINE. Tuleohu vältimiseks puhastage filtrit iga kuu.

Filter kogub rasva, suitsu ja tolmu, .... seega filter mõjutab otseselt õhupuhasti tõhusust. Kui seda ei puhastata, koguneb rasvajääk filtrile (tõenäoline tuleoht). Puhastage seda kodumajapidamises kasutatava puhastusvahendiga.

III. Aktiveeritud söefiltri iga-aastane puhastus

Kandke AINULT sellisele seadmele, mis on paigaldatud õhuringlusseadmena (ei ole hoovist välja ventileeritav). See filter püüab kinni lõhnad ja seda tuleb vahetada vähemalt kord aastas sõltuvalt õhupuhasti kasutamise sagedusest.

IV. Lambipirni vahetamine

Eemaldage klaasilt kruvid, eemaldage õhupuhasti klaas. Leidke väljavahetamist vajav pirn, leiate selle valgustusseadmest, mis asub kupli katmata osas.

Ühendage valgusti juhtmestik lahti ning eemaldage lambipesad ja juhtmestik õhupuhasti küljest. Tähtis! Lambipirne ei ole võimalik eraldi vahetada, pirnid, pirnihoidikud ja juhtmestik peavad olema ühes komplektis. (Valgusdioodiga valgusti: MAX 1,5 W)

Paigaldage asenduspirnid, lambipesad ja juhtmestik algsete osadega samal viisil. Seejärel ühendage valgusti juhtmestik uuesti.

Paigaldage õhupuhasti klaas ja kinnitage klaasi kruvid. Veenduge, et kruvid oleksid täielikult kinni keeratud.

TÕRKEOTSING

Rike	Pöhjus	Lahendus
Valgusti sisse lülitatud, kuid ventilaator ei tööta	Ventilaatori laba on kinni kilunud.	Lülitage seade välja ja laske parandada ainult kvalifitseeritud hooldustöötajatel.
	Mootor on kahjustatud.
Valgusti ja ventilaator ei tööta	Halogeenlamp põleb.	Asendage lambipirn Óige nimiväärusega.
	Toitejuhe on lahti tulud.	Ühendage seade uuesti vooluvörku.
Seadme tugev vibratsion	Ventilaatori laba on kahjustatud.	Lülitage seade välja ja laske parandada ainult kvalifitseeritud hooldustöötajatel.
	Ventilaatori mootor ei ole tugevalt kinnitatud.	Lülitage seade välja ja laske parandada ainult kvalifitseeritud hooldustöötajatel.
	Seade ei ole kronsteini külge korralikult kinnitatud.	Võtke seade maha ja kontrollige, et kronstein oleks Óiges kohas.
Imemisjöuldusei ole hea	Seadme ja töötasapinna vaheline kaugus on liiga suur	Reguleerige kaugus 65-75 cm peale

Tecnoloogia Wi-Fi
Standard 802.11 b/g/n
Sagedusala (MHz)	2400 MHz kuni 2483,5 MHz
Maksimaalne võimsus [mW]	100 mW

Vörguühendusega seadme tooteteave
Energiatarve vörguühendusega ooterežiimis, kui kõik juhtmega vörgupordid on ühendatud ja kõik juhtmeta vörgupordid on aktiveeritud:	2 W
Traadita vörgupordi aktiveerimine.	Kui ðupustesti on rakendusega registreeritud, lülitage ðupustesti sisse, et aktiveerida traadita vörguport.
Traadita vörgupordi inaktiveerimine.	Kui ðupustesti on rakendusega registreeritud, lülitage ðupustesti valja, et inaktiveerida traadita vörguport. Kui ðupustit ei ole rakenduses registreeritud, inaktiveeritakse traadita vörguport isegi siis, kui ðupustesti on sisse lülitatud.

KLIENDIABI TEENUS

Kui te ei suuda tuvastada rikke põhjust, lülitage seade välja ja võtke ühendust abiteenusega.

TOOTE SEERIANUMBER. Kust ma selle leian?

Oluline on teatada abiteenusele oma tootekood ja selle seerianumber (16-kohaline kood, mis algab numbriga 3); leiate selle garantiisertifikaadilt või seadmel asuvalt andmeplaadilt.

See aitab vältida tehnikute asjatuid väljasõite, säästes seeläbi (ja kõige olulisem) vastavaid väljakutsetasusid.

Seade on märgistatud Euroopa Liidus kehtiva elektri- ja elektroonikaseadmetest tekkinud jäätmeid

(elektroonikaromusid) käsitleva direktiivi 2012/19/EL kohaselt.

Elektroonikaromud sisaldavad saasteaineid, mis võivad kahjustada keskkonda, ning põhikomponente, mida saab korduskasutada.

Elektroonikaromude eritöötlus võimaldab saasteaineid nõuetekohaselt eemaldada ja kõrvaldada ning kõiki materjale taaskasutada ja ringlusse võtta. Üksikisikutel on oluline roll elektroonikaromudest tingitud keskkonnakahju ära hoidmisel. Järgida tuleb alljärgnevaid põhireegleid.

Elektroonikaromusid ei tohi kõrvaldada koos muude olmejäätmetega.

Elektroonikaromud tuleb viia asjaomastesse kogumispunktidesse, mida haldavad omavalitsusüksused või registreeritud ettevõtted. Paljudes riikides on korraldatud suurte elektroonikaromude äravedu kodumajapidamistest.

Mitmetes riikides saab uue seadme ostmisel tagastada vana seadme kauplusele, mis on kohustatud selle tasuta vastu võtma, kui seade on sama tüüpi ja sellel on ostetava seadmega samad funktsioonid.
