GEBRUIKSAANWIJZING S 25 L Mafell

Lees alle veiligheidsaanwijzingen en instructies. Nalatigheid bij het naleven van de veiligheidsinstructies en aanwijzingen kan elektrische schok, brand en/of ernstige letsels veroorzaken. Bewaar alle veiligheidsaanwijzingen en instructies voor later gebruik.

ADVERTENCIA

NL - EG conformiteitsverklaring

Wij bevestigen hiermede dat de stofafzuiger S 25 M en S 25 L aan de vermelde EU-richtlijnen beantwoord. Bij constructie en bouw werden de vermelde normen toegepast.Gemachtigde voor de samenstelling van de technische documenten: Mafell AG

1 Verklaring van de symbolen 49
2 Gegevens met betrekking tot het product 49
2.1 Gegevens met betrekking tot de fabrikant....49
2.2 Benaming van het toestel 49
2.3 Technische gegevens 50
2.4 Gegevens met betrekking tot de geluidsemissie 50
2.5 Leveromvang....50
2.6 Beschrijving van het toestel 50
2.7 Veiligheidsvoorzieningen....51
2.8 Reglementaire toepassing....51
2.9 Restrisico's 51
3 Veiligheidsinstructies 52
4 Voorbereiden / Instellen 53
4.1 Montage 53
4.2 Netaansluiting....53
4.3 Wissel van de vouwfiltercassette 53
4.4 Wissel van de filterzakken 54
4.5 Afvoeren van de filterzak 54
4.6 Filterzakken plaatsen 54
4.7 Bak legen 55
5 Werking 55
5.1 In- en uitschakelen 55
5.2 Tips en instructies 56
6 Onderhoud en reparatie 56
6.1 Onderhoud 56
6.2 Instandhouding....57
6.3 Motorveiligheidsfilter 57
7 Afvoerinstructies 57
8 Verhelpen van storingen 57
9 Extra toebehoren 58
10 Explosietekening en onderdelenlijst 58

1 Verklaring van de symbolen

Dit symbool staat op alle plekken, waar u instructies met betrekking tot uw veiligheid vindt.

Bij veronachtzaming kunnen zware verwondingen het gevolg zijn.

Dit symbool kenmerkt een mogelijkkerwijze schadelijke situatie.

Wordt deze niet vermeden, kunnen het product of voorwerpen en de omgeving worden beschadigd.

Dit symbool kenmerkt gebruikerstips en andere nuttige informaties.

2 Gegevens met betrekking tot het product

bij afzuigapparaten S 25 M met art.-nr. 91C301, 91C321, 91C322

bij afzuigapparaten S 25 L met art.-nr. 91C201

2.1 Gegevens met betrekking tot de fabrikant

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, telefoon +49 (0)7423/812-0, fax [phone]

2.2 Benaming van het toestel

Alle ter identificatie van het toestel vereiste gegevens zijn op het aan de motorkast aangebracht typeplaatje vermeld.

CE-teken ter documentatie van de overeenstemming met de principiële veiligheidsen gezondheidseisen volgens aanhangsel I van de machinerichtlijn

Alleen voor EU landen

Gooi elektrowerktuigen niet in het huishoudelijk afval!

Volgens de Europese richtlijn 2002/96/EG over oude elektro- en elektronische toestellen en de omzetting in nationaal recht moeten versleten elektrowerktuigen gescheiden worden verzameld en aan een milieuvriendelijk recycling worden toegevoerd.

Lees voor de vermindering van een verwondingsrisico de gebruiksaanwijzing.

Waarschuwing: Dit apparaat bevat stoffen die gevaarlijk zijn voor de gezondheid. Het legen en onderhoud en bovendien de verwijdering van de stofzak mag alleen door deskundig personeel uitgevoerd worden dat hiervoor geschikte persoonlijke beschermingsmiddelen draagt. Niet inschakelen voordat het complete filtersysteem geïnstalleerd en de functie van de debietcontrole nagekeken is.

Bedrijfsmodus		Continu bedrijf
Spanning, frequentie		220-240 V~, 50/60 Hz	110-120 V~, 50/60 Hz
Opgenomen vermogen (normale belasting)		1200 max. 1400 W	1200 max./ 1400 W
Stroom bij normale belasting		6,0 A	11,0 A
Nominale volumestroom		270 m3/h
Bijbehorende onderdruk		280 mbar	239 mbar
Filteroppervlak		8600 cm2
Afmetingen	S 25 M	450 x 390 x 490 mm zonder MAX-houder
		480 x 390 x 550 mm met MAX-houder (zonder slanghaak)
	S 25 L	450 x 390 x 490 mm
Gewicht (zonder toebehoren)	S 25 M	12,2 kg zonder MAX-houder
		13,4 kg met MAX-houder
	S 25 L	12,2 kg
Diameter aanzuigaansluitstuk		∅ 66 / 58 mm

De zuigers van de klasse "M" zijn conform BGIA "H" keuringsattest conform GS-BIA-M02 (07/02), DIN EN 60335-2-69 (11/04) appendix AA, DIN 60335-2-69/A1 (11/05) gecontroleerd.

2.4 Gegevens met betrekking tot de geluidsemissie

Meetvlakken-geluidsniveau:	69 dB (A)
Omgevingsvoorwaarden:	< 40 °C

De geluidswaarden werden volgens EN 60704-1 in het vrije veld in een afstand van 1,5 m van de toesteloppervlakte gemeten.

2.5 Leveromvang

4 m afzuigslang, antistatisch

1 gebruiksaanwijzing

1 MAX-houder (enkel voor S25M)

2.6 Beschrijving van het toestel

Het afzuigapparaat S 25 M / S 25 L is een combi-apparaat (KOMB) voor het gebruik als droog- en natzuiger.

Zuig bij nat zuigen altijd zonder filterzak. De filtercassettes zijn geschikt voor het nat zuigen.

• INDUSTRIËLE STOFZUIGER (IS) uitsluitend voor het opzuigen van neergeslagen stof.
• ONTSTOFFER (ENT) uitsluitend voor het opzuigen van zwevend stof op individuele stofbronnen, zoals dat bv. optreedt bij de materiaalbe- of -verwerking op machines of handbestuurde apparaten.

Het afzuigapparaat S 25 M / S 25 L, bruikbaar als ontstoffer, is geschikt voor het opzuigen van droog houtstof en droge houtspanen op individuele

stofbronnen. Wanneer de ontstoffer reglementair aan een handbestuurde houtbewerkingsmachine met een stofbron (bv. cirkelzaag, schaafmachine, bandschuurmachine) aangesloten en volgens de voorschriften gebruikt wordt, is het vereiste afzuigvermogen en de afscheidingskwaliteit altijd gegarandeerd.

2.7 Veiligheidsvoorzieningen

Gevaar

Deze voorzieningen zijn voor het veilig bedrijf van het apparaat noodzakelijk en mogen niet worden verwijderd of ongeldig worden gemaakt.

• Alle door elektromotoren bedreven beweeglijke machinedelen zijn door vast staande, veilig bevestigde en alleen door werktuig te verwijderende beschermingsbekledingen afgedekt.
• De controle volgens EN 60335-1 en EN 60335-269 had tot resultaat dat aan de veiligheidstechnische eisen met betrekking tot de elektrische veiligheid ook bij het opzuigen van een water-lucht-mengsel werd voldaan.
• De stofafzuiger is voor verhoogde belasting bij industrieel gebruik geschikt. Volgens EN 60335-1 en EN 60335-2-69.

2.8 Reglementaire toepassing

Gevaar

Principieel mogen er geen brandbare stoffen of explosieve oplosmiddelen, vloeistoffen als benzine, olie, alcohol, verdunner resp. producten die heter zijn dan 60 °C, worden opgezogen. Er bestaat anders explosie- en brandgevaar! De zuiger is niet voor het afzuigen van de gezondheid bedreigende stoffen geschikt.

Zuigers van de klasse M zijn geschikt voor het op-/wegzuigen van droog, onbrandbaar stof, onbrandbare vloeistoffen, houtstof en gevaarlijk stof met AGWs >0,1mg/m³.

Zuigers van de klasse L zijn niet geschikt voor het op-/wegzuigen van schadelijk stof.

Het afzuigapparaat S 25 M / S 25 L is in het bijzonder geschikt voor het schoonzuigen van elektrisch gereedschap. Verdere toepassingsmogelijkheden zijn op de bouw, waar grote hoeveelheden vochtig en droog fijnstof ontstaan, in de personenwagenbinnenreiniging en overal daar, waar vochtige en droge stoffen dienen te worden verwijderd, afvalwater dient te worden opgezogen, verstopte wasbakken en aflopen geledigd dienen te worden, "overstromingen" in badkamer, keuken of kelder dienen te worden verwijderd of de regenplas voor de huisdeur stoort.

Een ander gebruik dan boven beschreven, is niet toegestaan. Voor een schade die uit een zulk ander gebruik voortvloeit, is de fabrikant niet aansprakelijk. Voor het reglementaire gebruik dient u de door Mafell voorgeschreven gebruiks-, onderhouds- en reparatie-instructies na te leven.

Ook is deze machine niet geschikt voor het bedrijf buiten bij regen of in door explosie bedreigde ruimtes.

Het afzuigapparaat S 25 M / S 25 L mag enkel door personen worden gebruikt, voorbereid en onderhouden, die met het toestel vertrouwd en over de gevaren onderricht zijn. Reparatiewerkzaamheden moeten door de MAFELL-handelaar resp. de MAFELL-klantenservice worden uitgevoerd.

De in het desbetreffende gebruiksland geldige veiligheidsbepalingen alsook de overige algemeen erkende arbeidsmedische en veiligheidstechnische regels moeten worden opgevolgd.

2.9 Restrisico's

Gevaar

Bij reglementair gebruik en ondanks het opvolgen van de veiligheidsinstructies blijven restrisico's bestaan die in verband met de aanwending staan.

- Aanraken van spanningvoerende onderdelen bij geopende kast en niet getrokken netsteker.

• Emissies van stoffen bij een lang bedrijf met beschadigde vouwfilter 5 (afb. 2), filterzak 8 (afb. 4) of motorveiligheidsfilter 6 (afb. 2) in gesloten ruimten zonder voldoende ventilatie.
• Bij het vervangen van een filterzak of bij het ledigen van de bak is het inademen van stof niet uitgesloten (adembescherming).
• Eigenmachtige veranderingen aan het toestel sluiten een aansprakelijkheid door de fabrikant voor hieruit voortvloeiende beschadigingen uit.

3 Veiligheidsinstructies

Gevaar

Houdt alstublieft steeds rekening met de volgende veiligheidsbepalingen en met de in het desbetreffende gebruikersland geldige veiligheidsinstructies!

Opgelet

Om explosies te voorkomen, moet het opzuigen van ontstekingsbronnen vermeden worden.

Opgelet: De ontstoffer / stofzuiger moet na het werk en ten laatste aan het einde van de shift leeggemaakt worden.

• De spanning op het typeplaatje van het toestel moet met de netspanning overeenstemmen.
• Het stopcontact moet via een huishoudzekering met geschikte stroomsterkte beveiligd zijn (16 A).

• Toestellen inclusieve toebehoren niet in bedrijf nemen, wanneer:

• toestel herkenbare beschadigingen (scheuren/breuken) vertoont,

• netaansluitleiding defect is of scheurvorming resp. slijtage vertoont,
• verdacht op een onzichtbaar defect (na een val) bestaat.

- Gebruik geen beschadigde verlengkabels.

- Richt sproeier, slang of pijp niet op mensen of dieren.

• Bijzondere zorgvuldigheid is bij het zuigen van trappen vereist. Let op een veilige stand.
• Het stopcontact aan het toestel mag uitsluitend voor het in de gebruiksaanwijzing vastgelegd doeleinde worden toegepast.
• Werk nooit zonder de voor het desbetreffend werkproces vereiste veiligheidsvoorzieningen en verander aan het toestel niets, wat de veiligheid zou kunnen belemmeren.
• Bij het gebruik van het toestel buiten wordt de inzet van een stroomveiligheidsschakelaar geadviseerd.
• Beschadigde kabels of stekers moeten onmiddellijk worden vervangen. De vervanging mag enkel uitgevoerd worden door Mafell of een geautoriseerde MAFELL-werkplaats om veiligheidsrisico's te vermijden.
• Kinderen en jongeren mogen dit toestel niet bedienen. Daarvan uitgesloten zijn jongeren onder toezicht van een deskundige in het kader van hun opleiding.
• Schakel voor elk onderhoud en na elk gebruik het apparaat uit en trek de stekker uit het stopcontact.
• Controleer vóór iedere werkzaamheden of de zuigslangen veilig bevestigd en niet beschadigd zijn.
• Trek de steker niet aan de kabel uit het stopcontact.
• Trek vóór het reinigen, ledigen en vóór het verhelpen van storingen de netstekker uit het stopcontact.
• Let erop dat de kabel tegen olie en hitte wordt beschermd en niet door overrijden, kneuzen, rukken of iets dergelijks wordt vernield.
• Houdt u rekening met invloeden uit de omgeving. Zet het toestel niet bloot aan regen en vermijd werkzaamheden in de buurt van brandbare vloeistoffen of gassen.

• Bewaar het toestel aan een droge, afgesloten plaats buiten de reikwijdte van kinderen.

• De regelmatige reiniging van het toestel is een belangrijke veiligheidsfactor. Trek vóór het begin van deze werkzaamheden de netstekker uit.

• Het toestel dient op oneffen ondergrond zo te worden geplaatst, dat het nog kan kippen nog kan wegrollen (stuurrollen vergrendelen).
• Om het toestel veilig te kunnen exploiteren en onderhouden, dient de opstelplaats zo te worden gekozen dat zijdelingse afstanden van 0,3 m en een binnenwerkse hoogte van 2 m blijft gewaarborgd.
• De gereinigde lucht mag alleen in zulke werkruimtes worden teruggevoerd, waaruit ze werd afgezogen; d.w.z., elektrisch gereedschap en de stofafzuiger mogen alleen in dezelfde werkruimte worden geëxploiteerd.
• Bij uittreden van schuim of water meteen uitschakelen. Bak en evt. vouwfilter ledigen.
• Zuur, aceton en oplosmiddelen kunnen delen van het toestel etsen.
• Laat het toestel niet zonder toezicht. Trek bij langere onderbreking van de werkzaamheden de netstekker uit het stopcontact.
• Wanneer de aansluitkabel van het toestel wordt beschadigd, moet deze door een bijzondere aansluitkabel worden vervangen die bij de fabrikant of zijn klantendienst verkrijgbaar is.
• Laat reparaties uitsluitend door vakmensen, bv klantenservice, uitvoeren. Niet deskundig gerepareerde toestellen zijn een gevaar voor de gebruiker.
• Gebruik uitsluitend originele reserve-, toebehoren- en speciale onderdelen van MAFELL.Anders bestaat er geen garantieclaim en geen aansprakelijkheid door de fabrikant.
• Andere werkzaamheden dan hier beschreven, mogen niet worden uitgevoerd.
• Bij een onttrekken aan de eigenlijke bestemming of niet deskundige reparatie wordt geen aansprakelijkheid voor eventuele beschadigingen aanvaard.

• Let erop dat de beide tandsluitingen van de bak veilig in de uitsparingen aan de motorkap zijn vastgeklikt.
• Steek het afzuigslangstuk over de zuigopening van de bak en draai hem tot het slangstuk vastklikt.

4.2 Netaansluiting

Het afzuigapparaat S 25 M / S 25 L is geaard conform klasse I en mag daarom enkel aangesloten worden op stopcontacten met massakabel.

Let er vóór ingebruikneming op dat de netspanning met de op het typeplaatje van het toestel vermelde bedrijfsspanning overeenstemt.

4.3 Wissel van de vouwfiltercassette

• Schud de vouwfiltercassette voordat het filter vervangen wordt.
• Draai met een munt of een soortgelijk voorwerp de sluiting 7 (afb. 1) aan de grendel 9 met 90° tegen de wijzers van de klok in en druk grendel 9 naar achteren.
• Klap de kap open en neem de filtercassette 5 (afb. 5) naar boven weg.
• De verwijderde vouwfiltercassettes onmiddellijk in een stofdichte plastic zak sluiten en volgens de voorschriften wegdoen.
• Plaats een nieuwe filtercassette en let hierbij op een feilloze en stevige plaatsing van de filters.
• Klap de kap omlaag en breng hem door een licht druk op de grendel 9 (afb. 1) in de uitgangspositie. Het apparaat is weer afgesloten.

4.3.1 Wissel van het motorbeveiligingsfilter

Naast de vouwfiltercassettes bevinden zich de motorveiligheidsfilters 6 (afb. 2). Wanneer ze sterk zijn vervuild, uitwassen en geheel droog weer inzetten. Beschadigde motorveiligheidsfilters moeten worden vervangen.

4.4 Wissel van de filterzakken

Gevaar

Dit toestel kan stof bevatten dat schadelijk is voor de gezondheid. Ledigings- en onderhoudsprocessen inclusieve het verwijderen van de stofverzamelbak mogen alleen met desbetreffende veiligheidsuitrusting worden uitgevoerd.

Als de controleweergave tijdens de werking knippert en er bovendien een akoestisch signaal wordt gegeven, moet de filterzak vervangen worden.

4.4.1 Vliesfilterzak wisselen

• Zet het apparaat uit om de vliesfilterzak te vervangen.
• Trek de stekker van de zuiger uit het stopcontact.
• Open de kliksluitingen 10 (afb. 1).
• Neem het bovengedeelte van de zuiger van de bak 12 (afb. 4) af.
• Trek de filterzak voorzichtig van de aanzuigstomp weg.
• Sluit de flens van de filterzak door het deksel om te klappen.

4.4.2 PE-leeg- en afvoerzak wisselen

• PE-leeg- en afvoerzak: Zuiger inschakelen, filtercassettes schudden. Zuiger uitschakelen.
  • Mondbescherming aantrekken.
• Neem de zuigslang weg, sluit de afzuigopening af met het deksel 14 (afb. 6).
• Sluitingen aan de zijkant openen, bovengedeelte afnemen. Bovengedeelte voor het neerzetten op schakelstand >IR< inschakelen zodat evt. omlaagvallend zwevend stof wordt aangezogen.

• PE-leeg- en afvoerzak voorzichtig met de bijgesloten sluitband sluiten.

• Flens voorzichtig voor de aanzuigstomp trekken en sluiten.

• PE-leeg- en afvoerzak voorzichtig uit de bak halen.
• Afgezogen materiaal conform de wettelijke bepalingen wegdoen.

4.5 Afvoeren van de filterzak

Doe de filterzak in een dichte zak die voldoet aan de bepalingen voor de afvoer van zulk afval.

• Vliesfilterzak met normaal huisvuil wordt met het huisvuil weggedaan.
• PE-leeg- en afvoerzak gevuld met speciaal afval: Vraag bij uw stad- of gemeentebeheer resp. bij de bevoegde instantie.

4.6 Filterzakken plaatsen

4.6.1 Vliesfilterzakken plaatsen

- Schuif de flens geheel over de aanzuigopening.

Bediening van de draaischuif

- Bovengedeelte op de bak plaatsen en de sluitingen aan de zijkant sluiten.

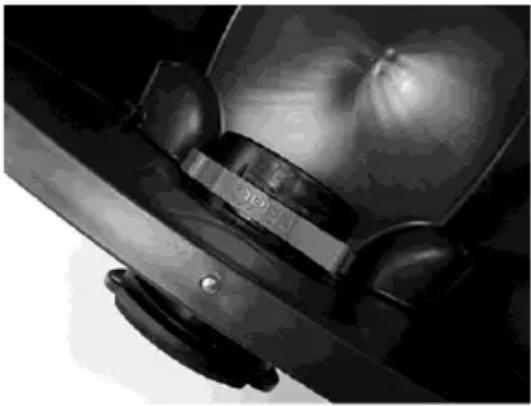

4.6.2 PE-leeg- en afvoerzak plaatsen

Alleen zuigers klasse S25L/S25M met speciale bak en draaischuif in de aanzuigopening van type S25L/S25M zijn geschikt voor het gebruik van PE-leeg- en afvoerzakken.

Bediening van de draaischuif

- Flens geheel over de aanzuigstomp schuiven, bovenste zakopening over de rand van de bak leggen.

- Bovengedeelte op de bak plaatsen en de sluitingen aan de zijkant sluiten.

4.7 Bak legen

Alleen toegestaan bij stof met AGW's > 1mg/m3

Zuiger uitschakelen, netstekker losnemen.

• Sluitingen openen.
• Deksel en zuigslang van de bak nemen.
• Bak leegkiepen.

5 Werking

Gevaar

De zuiger is niet voor het afzuigen van stoffen geschikt die schadelijk zijn voor de gezondheid.

5.1 In- en uitschakelen

Schakelstanden voor IS-bedrijf (industriële stofzuiger) (afb. 1)

0 = Uit

i = Aan (manuele werking)

Weergave volumestroom is op een vaste waarde geschakeld, die ervoor zorgt dat het signaallampje gaat knipperen, wanneer de luchtsnelheid onder de 20 m/s daalt.

a = Standbywerking voor automatisch in- /uitschakelen (zuiger wordt door elektrisch gereedschap in- en uitgeschakeld).

Schakelstanden voor ENT-bedrijf (ontstoffer) afb. 1

RA = Uitvoeringen van het toestel met de uitrusting "RA" kan u bedienen zoals beschreven onder "A". De filterreiniging gebeurt automatisch tijdens de volgende bedrijfsonderbreking als het ingestelde minimumdebiet is bereikt (schakelstand RA).

Het afzuigapparaat S 25 M / S 25 L is uitgerust met een elektronische zuigkrachtregeling. Met de draaiknop 2 kan de zuigprestatie, in overeenstemming met het zuiggoed, worden aangepast.

Het stopcontact 4 is voor de aansluiting van een elektrisch gereedschap gedacht (A/RA-bedrijf).

Gevaar

Elektrisch gereedschap moet bij het aansluiten uitgeschakeld zijn. Het stopcontact staat bij ingestoken netstekker onafhankelijk van de schakelaarstand altijd onder spanning. In schakelaarstand "0" kan het stopcontact als verlengkabel (bv voor lamp) worden gebruikt.

Aansluitwaarde: zuiger en aangesloten toestel max. 16 A.

Om te hoge inschakelstroompunten te vermijden, is de stofafzuiger met een startstroombeperking (zachte start) uitgerust.

Gevaar

Bij uitlopen van de motor van de zuiger mag aan de keuzeschakelaar tot aan de stilstand van de zuiger niet worden gedraaid, anders moet vervolgens via de 0-stand worden geschakeld, opdat de foutvrije werking van de elektronica blijft gewaarborgd.

5.2 Tips en instructies

• Bij het zuigen van droog goed moet de vouwfilter 5 (afb. 2) geheel droog zijn.
• Bij het natzuigen verhindert de ingebouwde sensor dat de maximale vulhoogte in de bak wordt overschreden. Het toestel zuigt niet meer, wanneer de bak is gevuld. Motor uitschakelen. Stekker van de zuiger uit het stopcontact nemen en bak ledigen.
• Indien bij het zuigen grotere hoeveelheden vloeistof (van meer dan één bakvulling) de sensor activeren, het toestel uitschakelen en de bak ledigen.

• Wanneer bij het herinschakelen de volumestroom-weergave 3 (afb. 1) knippert, kan dit de volgende redenen hebben:

• Bak, filterzak 8 (afb. 4) vol.

• Afzuigslang verstopt.
• Luchtdoorsneden van de stofveroorzaker te klein.

Na beëindiging van de werkzaamheden - vooral echter wanneer u het toestel voor langere tijd niet gebruikt, dient u:

• vuil en vloeistoffen weg te gieten.
• de afzuigslang zodanig te bewaren, dat er geen knikplekken ontstaan.
• de netkabel netjes op te rollen en tegen beschadiging te beschermen.

6 Onderhoud en reparatie

Gevaar

Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact.

Na een langere bedrijfsduur adviseert MAFELL om het toestel aan een geautoriseerde MAFELL-klantendienst ter inspectie te geven.

De opslagplaats moet droog en vorstvrij zijn. Indien het toestel ondanks zorgvuldige productie- en testmethoden eens uitvalt, dient de reparatie door een geautoriseerde klantenservice voor MAFELL-producten te worden uitgevoerd.

Gevaar

Alleen toebehoren en reservedelen van MAFELL gebruiken. Onderdelen waarvan het vervangen niet is beschreven, moeten door een MAFELL- klantenservice worden vervangen.

6.1 Onderhoud

Voor het onderhoud door de gebruiker moet het apparaat uit elkaar genomen, gereinigd en onderhouden worden, voor zover mogelijk, zonder daarbij een gevaar voor het onderhoudspersoneel en andere personen tot stand te brengen. Geschikte voorzorgsmaatregelen omvatten de reiniging voor het uit elkaar nemen, voorzorgen treffen voor lokaal gefilterde, geforceerde ontluchting, waar het apparaat uit elkaar wordt genomen, reiniging van de onderhoudszone en geschikte persoonlijke beschermingsmiddelen.

Bij machines van de klasse M moet de buitenkant van de machine door stofafzuigprocessen gereinigd en schoongeveegd worden of met afdichtmiddelen behandeld worden vooraleer ze uit de gevaarlijke zone genomen worden.

Alle machineonderdelen moeten als verontreinigd beschouwd worden wanneer ze uit de gevaarlijke zone genomen worden en geschikte handelingen moeten uitgevoerd worden om stofverspreiding te vermijden. Zulke voorwerpen moeten in ondoorlatende zakken in overeenstemming met de geldige bepalingen voor het verwijderen van zulke afval worden afgevoerd.

Bij het uitvoeren van onderhouds- of reparatiewerkzaamheden moeten alle vervuilde voorwerpen worden weggedaan die niet voldoende gereinigd kunnen worden. Zulke voorwerpen moeten in niet doorlatende zakken in overeenstemming met de geldige bepalingen voor het verwijderen van zulke afval worden afgevoerd.

6.2 Instandhouding

Wanneer het zuigvermogen van de zuiger afneemt en de reiniging van de filters 5 (afb. 2) na de vervanging van de filterzak 8 (afb. 4) het zuigvermogen niet meer doet stijgen, moeten de vouwfiltercassettes 5 (afb. 2) vernieuwd worden.

In de regel volstaat het om de vouwfiltercassettes 5 regelmatig met een zachte borstel en water te

reinigen. Voor het herinzetten laten drogen, zodat het stof niet aan de vochtige filter blijft plakken.

Om sterke verontreinigingen van bak en filter te vermijden dient droog zuiggoed uit de bak te worden verwijderd alvorens nat te gaan zuigen. Droogzuigen alleen met uitgedroogd toestel. Bak en toebehoren niet met krassende in de handel gebruikelijke reinigingsmiddelen reinigen.

Reinig regelmatig de watersensoren 13 (afb. 3) en controleer deze op eventuele beschadigingen.

6.3 Motorveiligheidsfilter

Naast de vouwfiltercassettes bevinden zich de motorveiligheidsfilters 6 (afb. 2). Wanneer ze sterk zijn vervuild, uitwassen en geheel droog weer inzetten. Beschadigde motorveiligheidsfilters moeten worden vervangen.

7 Afvoerinstructies

• Filterzakken, gevuld met normaal huisvuil, worden via de normale huisafval afgevoerd.
• Filterzakken, gevuld met giftige afvalstoffen:
  Vraag bij uw stad- of gemeentebeheer resp. bij de bevoegde instantie.
• De vouwfiltercassette wordt indien nodig in de polyesterzak als gevaarlijk afval verwijderd.

8 Verhelpen van storingen

Gevaar

De opsporing van de oorzaken van voorhanden storingen en het verhelpen hiervan vereist steeds vermeerde oplettendheid en voorzichtigheid. Van tevoren netsteker trekken!

Onderstaand worden sommig vaak optredende storingen en hun oorzaken opgelijst. Bij verdere storingen richt u zich alstublieft aan uw handelaar of direct aan de MAFELL-klantenservice.

Storing	Oorzaak	Remedie
Vermindering van de zuigprestatie	Filters vervuild	Reinigen.
	Vliesfilter vol	Vervangen.
	Bak vol	Legen.
	Zuigopening, buizen of slang verstopt	Reinigen.
Zuiger start niet op	Stekker in het stopcontact?
	Net zonder spanning?
	Netkabel in orde?
	Deksel goed gesloten?
	Watersensor uitgeschakeld?
	Zuiger op standby-werking „AR“?	Op „I“ of „IR“ zetten
Zuiger start bij het inschakelen van het gereedschap in >AR< modus niet op	Netstekker van het gereedschap in de contactdoos van het apparaat?	Netstekker in de contactdoos van de stofzuiger steken
PE-leeg- en afvoerzak wordt aan de filters aangezogen	Positie van de draaischuif onjuist	Positie van de kraan controleren/wijzigen
Zuiger klasse M of H: bij geplaatst vliesfilter stof in de bak	Positie van de draaischuif onjuist	Positie van de kraan controleren/wijzigen

9 Extra toebehoren

• Filterzakset 5 st. (25-l-vlies) Best.-nr. 093719
• Set afvalzakken 5 st. (25-I-PE) Best.-nr. 093721
• 1 paar vouwfiltercassette (cellulose, glasvezelvlies, polyester) Best.-nr. 093739
• 1 paar vouwfiltercassette (polyester met nanocoating) Best.-nr. 093720
• 1 paar vouwfiltercassette (polyestervlies) Best.-nr. 093674
• 4 m afzuigslang LW27 machine-aansluiting ∅ 35 mm antistatisch Best.-nr. 093684
• 5 m afzuigslang LW35 machine-aansluiting ∅ 35 mm antistatisch Best.-nr. 093681
• 5 m afzuigslang machine-aansluiting ø 49 mm statisch Best.-nr. 093730
• Handafzuigset Best.-nr. 093718
• Overgangsstuk ∅ 58 / 35 Best.-nr. 203602

10 Explosietekening en onderdelenlijst

De overeenkomstige informatie van de reserveonderdelen vindt u op onze homepage: www.mafell.com

Indice
