BRUKSANVISNING S 25 L Mafell

Läs alla säkerhetsanvisningar och anvisningar. Underlåtenhet att följa säkerhetsanvisningar och anvisningar kan orsaka elstötar, brand och/eller allvarliga personskador. Behåll alla säkerhetsanvisningar och anvisning för framtida användning.

ADVARSEL

S - EG Konformitetsförklaring

Vi intygar härmed att sugaggregat S 25 M och S 25 L uppfyller angivna EU direktiv. De angivna normerna användes vid konstruktion och tillverkning. Befullmäktigad för sammanställningen av den tekniska dokumentationen: Mafell AG

DK - EU overensstemmelseserklæring

Innehållsförteckning

1 Teckenförklaring 82
2 Produktdata 82
2.1 Uppgifter om tillverkare 82
2.2 Aggregat-ID 82
2.3 Tekniska data 83
2.4 Uppgifter om bullernivå 83
2.5 Leveransinnehåll 83
2.6 Produktbeskrivning 83
2.7 Säkerhetsanordningar 84
2.8 Avsedd användning 84
2.9 Kvarvarande risker 84
3 Säkerhetsanvisningar 84
4 Förbereda/ställa in....86
4.1 Hopsättning 86
4.2 Nätanslutning 86
4.3 Byta veckfilter-kassett 86
4.4 Byta filterpåsen....86
4.5 Kassera filterpåse 87
4.6 Sätta in filterpåse 87
4.7 Tömma behållare 87
5 Användning 87
5.1 Till- och frånkoppling 88
5.2 Tips och information 88
6 Underhåll och servicel 88
6.1 Underhåll 89
6.2 Service 89
6.3 Motorskyddsfilter 89
7 Information om kassering 89
8 Åtgärdande av störning 89
9 Extra tillbehör 90
10 Explosionsritning och reservdelslista....90

1 Teckenförklaring

Denna symbol återfinns på alla platser där anvisningar beträffande den egna säkerheten finns.

Beaktas inte dessa kan detta leda till svåra skador.

Denna symbol markerar en situation som eventuellt kan leda till skada.

Undviks inte denna situation kan produkten eller föremål i dess omgivning skadas.

Denna symbol markerar tips för användare och annan, användbar information.

2 Produktdata

Till dammsugare S 25 M med art.nr. 91C301, 91C321, 91C322

Till dammsugare S 25 L med art.nr. 91C201

2.1 Uppgifter om tillverkare

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax [phone]

2.2 Aggregat-ID

Alla uppgifter som krävs för identifiering av aggregatet finns på typskylten som sitter på motorkåpan.

CE-märkning för dokumentation beträffande överensstämmelse med grundläggande säkerhets- och hälsokrav enligt bilaga I, maskindirektivet.

Endast för EU länder.

Kasta inte elverktyg i hushållsoporna!

Enligt europeiskt direktiv 2002/96/EG beträffande uttjänta el- och elektronikapparater samt gällande nationell lagstiftning måste uttjänta elektroverktyg samlas separat och lämnas till miljövänlig återvinning.

Läs bruksanvisningen så att risken för skador kan minskas.

Varning: Den här apparaten innehåller damm som är farligt för hälsan. Tömning och underhåll inklusive borttagningen av dammpåsen får bara utföras av kvalificerade personer som bär lämplig personlig skyddsutrustning. Starta inte innan hela filtersystemet är installerat och volymflödeskontrollens funktion kontrollerats.

2.3 Tekniska data

Driftslag		Kontinuerlig drift
Spänning, frekvens		220-240 V~, 50/60 Hz	110-120 V~, 50/60 Hz
Effektförbrukning (normalbelastning)		1200 max. 1400 W	1200 max. 1400 W
Ström vid normalbelastning		6,0 A	11,0 A
Nominellt volymflöde		270 m^3/h
Tillhörande undertryck		280 mbar	239 mbar
Filteryta		8600 cm^2
Mått	S 25 M	450 x 390 x 490 mm utan MAX-hållare480 x 390 x 550 mm med MAX-hållare (utan slangrok)
	S 25 L	450 x 390 x 490 mm
Vikt (utan tillbehör)	S 25 M	12,2 kg utan MAX-hållare13,4 kg med MAX-hållare
	S 25 L	12,2 kg
Diameter sugstutsanslutning		66/58 mm

Sugarna i "M" klassen är testade enligt BGIA "H" testintyg enligt GS-BIA-M02 (07/02), DIN EN 60335-2-69 (11/04) bilaga AA, DIN 60335-2-69/A1 (11/05).

2.4 Uppgifter om bullernivå

Mätytor-ljudtrycksnivå:	69 dB (A)
Förutsättningar i omgivningen:	< 40 °C

Bullervärdena uppmättes enligt EN 60704-1 i fritt fält på ett avständ av 1,5 m från aggregatytan.

2.5 Leveransinnehåll

Dammsugare S 25 M eller S 25 L komplett med:

2 veckfilter-kassetter, polyester
1 filterpåse, nettovolym 25 l
4 m sugslang, antistatisk
1 bruksanvisning
1 MAX-hållare (bara för S25M)

2.6 Produktbeskrivning

Dammsugaren S 25 M/S 25 L är en kombi-apparat (KOMB) som används som torr- eller vätsug.

Sug utan filterpåse vid vätsugning. Filterkassetterna är lämpliga till vätsugning.

• INDUSTRIDAMMSUGARE (IS), enbart för uppsugning av dammavlagringar.
• STOFTSUG (STS), endast för uppsugning av svävande partiklar vid separata dammkällor, som t.ex. uppstår vid materialbearbetning eller -

tillverkning på maskiner och manuellt styrda apparater.

När dammsugaren S 25 M/S 25 L används som stoftsug passar den till uppsugning av torrt trädamm och torra träspån vid separata dammkällor. Om stoftsugen ansluts korrekt till en manuellt styrd träbearbetningsmaskin med en dammkälla (t.ex cirkelsåg, hyvelmaskin, bandslip) och körs på rätt sätt så är den nödvändiga sugeffekten och avskiljningen alltid garanterad.

2.7 Säkerhetsanordningar

Risk

Dessa anordningar är nödvändiga för säker aggregatdrift och får inte tas bort eller göras overksamma.

• Alla rörliga maskindelar som drivs med elmotorer är täcka med fastsittande, säkert monterade skyddskåpor och kan bara tas bort med verktyg.
• Testen enligt EN 60335-1 och EN 60335-2-69 visade att de säkerhetstekniska kraven med avseende på elsäkerheten är uppfyllda även vid uppsugning av en vatten-luft blandning.
• Sugaggregatet är lämpligt för högre krav vid industriell användning. Enligt EN 60335-1 och EN 60335-2-69.

2.8 Avsedd användning

Risk

Brännbara eller explosiva lösningsmedel, vätskor som bensin, olja, alkohol, förtunning eller produkter som är varmare än 60 °C får principiellt inte sugas upp. Annars föreligger explosions- och brandrisk! Sugen är inte lämplig till uppsugning av hälsofarligt damm.

Sugar i M-klassen passar till upp- eller ut/ur-sugning av torrt damm som inte är brännbart, vätskor som inte är brännbara, trädamm och farligt damm med AGV:n >0,1mg/m³.

Sugar i L-klassen passar inte till upp- eller ut/ursugning av damm som är farligt för hälsan.

Dammsugaren S 25 M/S 25 L passar särskilt bra till sugning av elverktyg. Andra användningsmöjligheter är på byggarbetsplatser där stora mängder fuktigt och torrt fint damm bildas, vid invändig rengöring av fordon och överallt där fuktiga och torra substanser ska tas om hand, där tvättvatten ska sugas upp, igensatta vattenhoar och avlopp ska tömmas, "översvämningar" i badrum, kök eller källare ska åtgärdas eller när vattenpölarna framför husdörren stör.

En annan användning än vad som beskrivs ovan är inte tillåten. Tillverkaren frånsäger sig allt ansvar för

skador som kan härledas till sådan avvikande användning.

Följ de riktlinjer för användning, service och underhåll som lämnas av Mafell med avseende på korrekt användning.

Aggregatet är inte heller ämnat för drift utomhus vid regn, eller i utrymmen där det finns explosionsrisk.

Dammsugaren S 25 M/S 25 L får bara användas, prepareras och underhållas av personer som känner till sugen och har fått information om riskerna. Installationsarbeten måste utföras av MAFELL generalagenter eller MAFELL kundtjänst.

De säkerhetsbestämmelser samt övriga, allmänt gällande, säkerhetstekniska och arbetsmedicinska riktlinjer som finns i varje enskilt användarland skall följas.

2.9 Kvarvarande risker

Risk

Användningsrelaterade restrisker finns kvar även vid korrekt användning och trots att säkerhetsbestämmelser följs.

• Beröring av spänningsförande delar när käpan är öppen och nätkontakten inte är utdragen.
• Emission av damm vid längre, kontinuerlig drift med skadat veckfilter 5 (bild 2), filterpåse 8 (bild 4) eller motorskyddsfilter 6 (bild 2) i slutna utrymmen utan tillräcklig ventilation.
• Det är inte uteslutet att damm andas in när en filterpåse byts eller när behållaren töms (andningsskydd).
• Tillverkaren ansvarar inte för skador som beror på egenmäktiga förändringar på apparaten.

Beakta alltid följande säkerhetshänvisningar och de säkerhetsbestämmelser som gäller i repsektive användarland!

Observera

Uppsugning av antändningskällor måste ovillkorligen undvikas för att undvika explosioner.

Observera:

Stoftavskiljaren/dammsugaren ska tömmas efter arbetet, senast vid arbetsskiftets slut.

• Spänningen på aggregatets typskylt måste överensstämma med nätpänningen.
• Eluttaget måste vara säkrat över en vanlig säkring med lämplig styrka (16 A).

• Använd inte aggregatet inklusive tillbehöret när:

• det finns tydliga skador (sprickor/brott) på aggregatet,

• elsladden är defekt, när det finns sprickor i den eller om den visar tecken på att vara gammal,

• osynlig defekt kan misstänkas (efter ett fall).

• Använd inga skadade förlängningssladdar.

• Rikta inte munstycke, slang eller rör mot människor eller djur.
• Vid sugning i trappor krävs det extra försiktighet. Tänk på stabiliteten.
• Eluttaget på aggregatet får bara användas till de ändamål som anges i bruksanvisningen.
• Arbeta aldrig utan de skyddsanordningar som föreskrivs för aktuellt arbetsförlopp och ändra inget på aggregatet som kan påverka säkerheten.
• När aggregatet används utomhus rekommenderas en jordfelsbrytare.
• Skadad kabel eller kontakt måste omgående bytas ut. För att undvika säkerhetsrisker får bytet endast utföras av Mafell eller av en auktoriserad MAFELL-kundtjänstverkstad.

• Barn och ungdomar får inte hantera det här aggregatet. Detta gäller dock inte ungdomar som arbetar under uppsikt av fackman inom ramen för sin utbildning.

• Stäng av sugen före varje underhåll och efter varje användning och dra ur nätkontakten.

• Kontrollera att sugslangarna sitter fast ordentligt och inte är skadade före varje arbete.
• Ta inte ut kontakten ur eluttaget genom att dra i kabeln.
• Dra ut elkontakten innan rengöring eller tömning utförs och störningar åtgärdas.
• Var noga med att kabeln är skyddad mot olja och värme och inte skadas på grund av att den körs över, kläms eller blir för spänd eller liknande.
• Tag hänsyn till influenser i omgivningen. Utsätt inte aggregatet för regn och undvik att arbeta i närheten av brännbara vätskor eller gaser.
• Förvara aggregatet på torra, lästa platser utom räckhåll för barn.
• Regelbunden rengöring av aggregatet är en viktig säkerhetsfaktor. Dra ur elkontakten innan dessa arbeten påbörjas.
• Aggregatet ska placeras på ett jämnt underlag och då på sådant sätt att det vare sig kan välta eller rulla iväg (spärra styrrullar).
• Uppställningsplatsen ska väljas så att det finns ett avständ på 0.3 m på sidorna samt ett avständ på 2 m ovanpå. Detta för att aggregatet ska kunna användas och underhållas på säkert sätt.
• Den renade luften får bara återföras till sådana arbetsrum som den sugs upp i; d.v.s., elverktyget och sugaggregatet får bara användas i samma arbetsrum.
• Stäng av direkt när skum eller vatten tränger ut. Töm behållare och ev. veckfilter.
• Syra, aceton och lösningsmedel kan fräta på aggregatdelar.
• Lämna inte aggregatet utan uppsikt. Dra ut elkontakten vid längre arbetsuppehåll.

• När aggregatets anslutningskabel skadas måste den bytas ut mot en speciell kabel som finns hos tillverkaren eller hans kundtjänst.

• Låt bara fackmän, t.ex. kundtjänst, utföra reparationen. Aggregat som inte är korrekt reparerade utsätter användaren för fara.

• Använd bara MAFELL-reserv-, tillbehörs- och specialtillbehörsdelar. I annat fall föreligger inga anspråk på garantiåtaganden och inget ansvar från tillverkarens sida.
• Andra arbeten än de som beskrivs här får inte utföras.
• Vid annan användning, felaktig manövrering eller ej fackmannamässigt utförd reparation övertas inget ansvar för eventuella skador.

4 Förbereda/ställa in

4.1 Hopsättning

• Var noga med att behållarens båda spärranordningar sitter ordentligt fast i urtagen på motorkåpan.
• Sätt sugsslangens stuts över sugöppningen på behållaren och vrid den tills slangstutsen hakar fast.

4.2 Nätanslutning

Dammsugaren S 25 M / S 25 L är skyddsjordad enligt klass I och får därför bara anslutas till eluttag med skyddsjord.

Före idrifttagningen måste det kontrolleras att nätspänningen överensstämmer med driftsspänningen som anges på aggregatets kapacitetsskylt.

4.3 Byta veckfilter-kassett

• Skaka ur veckfilter-kassetterna före filterbytet.
• Använd ett mynt eller liknande och vrid låset 7 (bild 1) på staget 9 motsols i 90° och tryck staget 9 bakåt.

• Fäll upp käpan och ta ut filterkassetten 5 (bild 5) uppåt.

• Förslut de urtagna veckfilter-kassetterna direkt i en dammtät plastpåse och kassera på rätt sätt.

• Sätt in de nya filterkassetterna och var noga med att filtren hamnar rätt och sitter ordentligt på plats.
• Fäll ner käpan och återställ staget 9 (bild 1) till utgångsläget genom att trycka lätt på det. Aggregatet är åter stängt.

4.3.1 Byta motorskyddsfiltret

Bredvid veckfilter-kassetterna befinner sig motorskyddsfiltren 6 (bild 2). När de är rejält smutsiga ska de tvättas ur och sättas tillbaka när de är torra. Skadade motorskyddsfilter måste bytas ut.

4.4 Byta filterpåsen

Risk

Det här aggregatet kan innehålla hälsofarligt damm. Tömnings- och servicearbeten inklusive omhändertagningen av dammbehållaren får bara utföras med motsvarande skyddsutrustning.

När kontrollindikeringen blinkar under användningen och det dessutom hörs en signal måste filterpåsen bytas.

4.4.1 Byta fiberduks-filterpåse

• Stäng av apparaten för att byta fiberduksfilterpåsen.
• Dra ut sugkontakten.
• Öppna spärrläsen 10 (bild 1).
• Lyft av sugöverdelen från behållaren 12 (bild 4).
• Dra försiktigt filterpåsen från sugstutsen.
• Förslut filterpåsens fläns genom att fälla ned locket.

4.4.2 Byta PE-tömnings- och kasseringspåse

• PE-tömnings- och kasseringspåse: starta sug, skaka ur veckfilterkassetter. Stäng av sug.
  • Ta på munskydd.
• Ta bort sugslang, förslut sugstuts med locket 14 (bild 6).
• Öppna sido-lås, ta av överdel. Innan överdelen ställs ner ska den startas på reglageposition

IR<, så att ev. nedfallande, svävande partiklar sugs upp.

• Förslut PE-tömnings- och kasseringspåsen försiktigt med det medföljande förslutningsbandet.
• Dra försiktigt bort flänsen från sugstutsen och förslut.
• Ta försiktigt ut PE-tömnings- och kasseringspåsen ur behållaren.
• Kassera det uppsugna materialet enligt de lagstadgade bestämmelserna.

4.5 Kassera filterpåse

Kassera filterpåsen i en tät påse enligt de bestämmelser som gäller för kasseringen av sådant avfall.

• Filterpåsen av fiberduk, fylld med vanlig hushållssmuts, slängs i de normala hushållssoporna.
• PE-tömnings- och kasseringspåsen, fylld med riskavfall: Fråga hur du ska göra hos ansvarig avdelning hos din kommun.

4.6 Sätta in filterpåse

4.6.1 Sätta in fiberduks-filterpåse

- Skjut flänsen helt över sugöppningen.

Använda vridreglaget

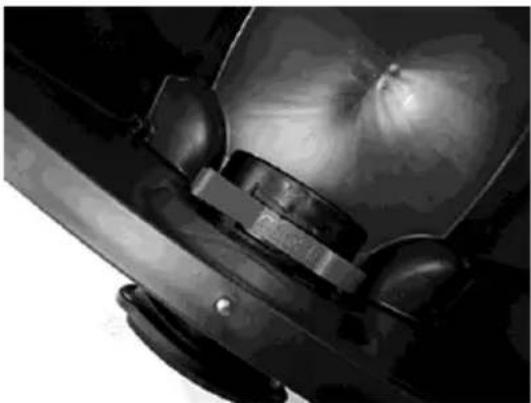

- Vrid den röda vridomkopplaren* invändigt till CLOSE ända till anslaget till markeringen ▲.

- Sätt överdelen på behållaren och stäng sidolåsen.

4.6.2 Sätta in PE-tömnings- och kasseringspåse

Bara klass S25L/S25M-sugarna med specialbehållare och vridreglage i sugöppningen av typ S25L/S25M är lämpliga för användningen av PE-tömnings- och kasseringspåsar.

Använda vridreglaget

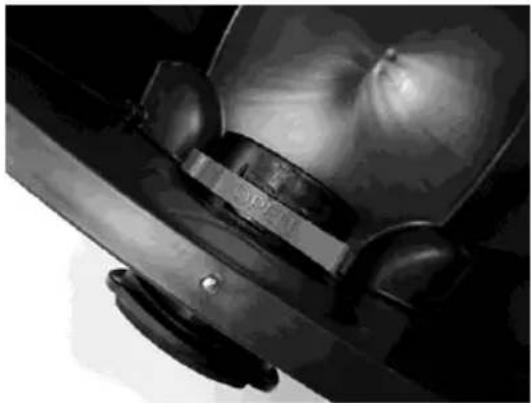

- Vrid den röda vridomkopplaren* invändigt till OPEN ända till anslaget till markeringen ▲.

- Skjut flänsen helt över sugstutsen och lägg övre påsöppningen över behållarens kant

- Sätt överdelen på behållaren och stäng sidolåsen.

4.7 Tömma behållare

Bara tillåtet för damm med AGV > 1mg/m3

Stäng av sug, dra ur nätkontakt.

• Öppna läs.
• Ta bort lock och sugslang från behållaren.
• Töm behållare.

5 Användning

Risk

Sugen är inte lämplig till uppsugning av hälsofarligt damm.

5.1 Till- och frånkoppling

Reglagelägen för ID-användning (industridammsugare (bild 1)

0 = Från

Volymflödesindikeringen är omställd på ett fast värde. Detta gör att varningslampan blinkar när lufthastigheten sjunker under 20 m/s.

A = Beredskapsdrift för till-/frånkopplingsautomatik (sugen startas och stängs av från elverktyget).

Reglagelägen för STS-användning (stoftsug) bild 1

RA = Enhetsversioner med "RA" -utrustningen kan användas som under "A". Filtret rengörs automatiskt när det inställda minsta volymflödet uppnås i nästa paus (omkopplarposition RA).

Dammsugaren S 25 M/S 25 L är utrustad med en elektronisk sugkraftsreglering. Med vridknappen 2 kan sugkapaciteten anpassas efter sugmaterialet.

Eluttaget 4 är avsett för anslutning av ett elverktyg (A/RA-drift).

Risk

Elverktyget måste vara avstängt när det ansluts. Det finns alltid ström i eluttaget när kontakten sitter i, oberoende av i vilket läge reglaget står. I positionen"0" kan uttaget användas som förlängningssladd (t. ex. för lampa). Anslutningsvärde: Sug och anslutet aggregat max. 16 A.

För att undvika alltför höga startströmstoppar är sugaggregatet utrustat med en startströmsbegränsning (mjukstart).

Risk

När sugmotorn avslutar driften får man inte vrida på reglaget innan sugen stannat, annars måste 0-positionen ställas in efteråt så att det kan garanteras att elektroniken fungerar felfritt.

5.2 Tips och information

• När man suger torrt material måste veckfiltret 5 (bild 2) vara alldeles torrt.
• Vid våtsugning förhindrar den inbyggda sensorn att den maximala fyllhöjden i behållaren överskrids. Aggregatet suger inte mer när behållaren är fylld. Stäng av motorn. Dra ut kontakten till sugen och töm behållaren.
• Om sensorn löser ut när större vätskemängder sugs upp (mer än en fyllning av behållaren) så stäng av aggregatet och töm behållaren.
• Om volymströmsindikeringen 3 (bild 1) tänds vid återstarten kan det ha följande orsaker:
  – Behållare, filterpåse 8 (bild 4) full.
• Sugslang tilltäppt.
• Dammbildande apparats lufttvärsnitt för litet.

Följande ska göras när arbetena är avslutade - och framför allt när aggregatet inte ska användas på länge:

• Töm ut smuts och vätskor.
• Förvara sugslangen så att det inte uppstår böjda ställen.
• Rulla upp elkabeln ordentligt och skydda den mot skador.

6 Underhåll och servicel

Risk

Drag alltid ur nätkontakten vid alla servicearbeten.

Efter längre drifttid rekommenderar MAFELL att aggregatet lämnas till en auktoriserad MAFELL-kundtjänstverkstad för översyn.

Den måste förvaras torrt och frostfritt.

Skulle aggregatet inte fungera, trots noggrant produktions- och kontrollförfarande, så skall reparationen utföras av auktoriserad kundservice för MAFELL-verktyg.

Risk

Använd endast MAFELL-tillbehör och reservdelar. Låt MAFELL kundservice byta ut konstruktionskomponenter vars utbyte ej beskrivits.

6.1 Underhåll

När användaren ska utföra underhåll måste sugen tas isär, rengöras och underhållas - om detta är möjligt utan att underhållspersonalen eller andra personer utsätts för risker. Lämpliga försiktighetsåtgärder innefattar rengöring före isärtagning, vidta åtgärder för lokal, filtrerad tvångsventilation, där sugen tas isär, rengöring av underhållsområdet och lämplig, personlig skyddsutrustning.

Hos maskiner i M-klassen ska utsidan rengöras genom dammsugning och avtorkning eller behandlas med tätningsmedel, innan de tas bort från det farliga området.

Alla maskindelar måste betraktas som nedsmutsade när de tas bort från det farliga området och lämpliga åtgärder måste vidtas för att undvika dammspridning. Sådana föremål måste kasseras i täta påsar enligt de bestämmelser som gäller för kasseringen av sådant avfall.

När service- eller reparationsarbeten utförs måste alla förorenade föremål kasseras om de inte kan rengöras tillfredställande. Sådana föremål måste kasseras i täta påsar enligt de riktlinjer som gäller för kasseringen av sådant avfall.

6.2 Service

Om sugens sugförmåga försämras och den inte heller ökar efter filterrengöring 5 (bild 2) när filterpåsen 8 (bild 4) bytts så måste veckfilter-kassetterna 5 (bild 2) bytas ut.

I regel räcker det att rengöra veckfilter-kassetterna 5 då och då med en mjuk borste och vatten. Låt torka innan de sätts tillbaka så att inte dammet sitter kvar på det fuktiga filtret.

För att undvika kraftig nedsmutsning av behållare och filter ska torrt sugmaterial tas bort från behållaren innan våtsugning sker. Torrsugning endast med helt torrt aggregat. Rengör inte behållare och tillbehör med repande, vanligt rengöringsmedel.

Rengör vattensensorerna 13 (bild 3) regelbundet och undersök om det finns eventuella skador.

6.3 Motorskyddsfilter

Bredvid veckfilter-kassetterna befinner sig motorskyddsfiltren 6 (bild 2). När de är rejält smutsiga ska de tvättas ur och sättas tillbaka när de är torra. Skadade motorskyddsfilter måste bytas ut.

7 Information om kassering

• Filterpåse, fylld med vanlig bostadssmuts, kastas i de normala soporna.
• Filterpåse, fylld med specialsmuts:

Fråga hur du ska göra hos ansvarig avdelning hos din kommun.

- När det är aktuellt kasseras veckfilter-kassetten i polypåsen som riskavfall.

8 Åtgärdande av störning

Risk

Felsökning efter orsak till föreliggande störning och åtgärdande av denna kräver alltid största uppmärksamhet och försiktighet. Drag först ur kontakten!

Nedan återfinns några störningar samt orsaken till felen. Vid fortsatta störningar kontaktas inköpsstället eller MAFELL-kundservice direkt.

Störning	Orsak	Åtgärd
Sugeffekten avtar	Filter smutsigt	Rengör.
	Fiberduksfilter fullt	Byt.
	Behållare full	Töm.
	Munstycke, rör eller slang tilltäppt	Rengör.
Sug startar inte	Nätkontakt i eluttag?
	Ingen nätspänning?
	Nätkabel ok?
	Lock korrekt stängt?
	Vattensensor avstängd?
	Sug i standby-läge“AR”?	Ställ på “I” eller “IR”
Sug startar inte i >AR< läge när verktyget tillkopplas	Sitter verktygets nätkontakt i apparatuttaget?	Stick in nätkontakten i dammsugaruttaget
PE-tömnings- och kasseringspåse sugs fast i filtren	Felaktig vridreglage-position	Kontrollera/ändra vridomkopplares position
Sugar i M- eller H-klass: damm i behållaren när fiberduksfilter används	Felaktig vridreglage-position	Kontrollera/ändra vridomkopplares position

9 Extra tillbehör

• Filterpåse-sats 5 st. (25 l-fiberduk)
  Best.nr. 093719
• Sats med avfallspåsar 5 st. (25-I-PE)
  Best.nr. 093721
• 1 par veckfilter-kassett (cellulosa, glasfiberduk, polyester)
  Best.nr. 093739
• 1 par veckfilter-kassett (polyester nanobeläggning)
  Best.nr. 093720
• 1 par veckfilter-kassett (polyesterduk)
  Best.nr. 093674
• 4 m sugslang LW27 maskinanslutning ∅ 35 mm antistatisk
  Best.nr. 093684
• 5 m sugslang LW35 maskinanslutning ∅ 35 mm antistatisk
  Best.nr. 093681
• 5 m sugslang maskinanslutning ∅ 49 mm statisk
  Best.nr. 093730
• Handsugset
  Best.nr. 093718
• Reduceringsadapter ∅ 58 / 35
  Best.nr. 203602

10 Explosionsritning och reservdelslista

Information om reservdelar hittar du på vår hemsida: www.mafell.com

Indholdsfortegnelse
