KÄYTTÖOHJE S 25 L Mafell

Lue kaikki turvaohjeet ja käyttöohjeet. Laiminlyönti turvaohjeiden ja käyttöohjeiden noudattamisessa voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvaohjeet ja käyttöohjeet tulevaisuuden varalle.

WARNING

FIN - EY-vaatimustenmukaisuusvakuutus

Vakuutamme täten, imurointilaite S 25 M ja S 25 L vastaa mainittujen EU-direktiivien vaatimuksia. Sen suunnittelussa ja valmistuksessa on sovellettu luettelossa ilmoitettuja standardeja. Tekništen asiakirjojen laatimiseen valtuutettu henkilö: Mafell AG

1 Merkkien selitykset 71
2 Tuotetiedot 71
2.1 Valmistajan tiedot 71
2.2 Laitteen tunnistemerkintä 71
2.3 Tekniset tiedot 72
2.4 Melupäästötiedot 72
2.5 Toimituksen laajuus....72
2.6 Laitekuvaus 72
2.7 Turvalaitteet....73
2.8 Määräysten mukainen käyttö 73
2.9 Jäännösriskit 73
3 Turvallisuusohjeet 74
4 Varustus / säädöt 75
4.1 Kokoaminen 75
4.2 Verkkoliitäntä 75
4.3 Poimusuodatinkasetin vaihtaminen 75
4.4 Suodatinpussin vaihtaminen 75
4.5 Suodatinpussin hävittäminen 76
4.6 Suodatinpussin kiinnittäminen 76
4.7 Säiliön tyhjentäminen 77
5 Käyttö 77
5.1 Käynnistäminen ja poiskytkentä 77
5.2 Vinkit ja ohjeet 77
6 Huolto ja kunnossapito 78
6.1 Huolto 78
6.2 Kunnossapito....78
6.3 Moottorinsuojasuodatin 78
7 Hävitysohjeet....79
8 Häiriöiden poisto....79
9 Erikoistarvikkeet 80
10 Räjähdyssuojausmerkintä ja varaosaluettelo 80

1 Merkkien selitykset

Tämä symboli näkyy kaikissa niissä kohdissa, joissa annetaan turvallisuuteen liittyviä ohjeita.

Ohjeiden noudattamatta jättäminen voi aiheuttaa erittäin vakavia loukkaantumisia.

Tällä symbolilla on merkitty mahdollisesti vahingolliset tilanteet.

Jos tilannetta ei vältetä, tuote tai sen lähellä olevat tavarat voivat vahingoittua.

Tällä symbolilla on merkitty käyttövinkkejä ja muita hyödyllisiä tietoja.

2 Tuotetiedot

imurointilaitteille S 25 M, tuotenumerot 91C301, 91C321, 91C322

imurointilaitteille S 25 L, tuotenumerot 91C201

2.1 Valmistajan tiedot

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, puhelin +49 (0)7423/812-0, faksi +49 (0)7423/812-218

2.2 Laitteen tunnistemerkintä

Kaikki koneen tunnistamiseen tarpeelliset tiedot näkyvät moottorikoteloon kiinnitetystä tyyppikilvestä.

CE-tunnus, joka osoittaa konedirektiivin liitteen I mukaisten turvallisuutta ja terveyttä koskevien määräyksien noudattamisen.

Vain EU-maat

Sähkötyökaluja ei saa hävittää kotitalousjätteen mukana!

EU:n sähkö- ja elektroniikkalaiteromua koskeva direktiivi 2003/96/EY ja kansalliset lait määräävät, että käytetyt sähkötyökalut on kerättävä erikseen ja vietävä kierrätystai keräyspisteeseen.

Lue käyttöohje vähentääksesi loukkaantumisriskiä.

Varoitus: Tämä laite sisältää terveydelle vaarallisia pölyjä. Tyhjennyksen ja huoltamisen, pölypussin poistaminen mukaan lukien, saavat suorittaa vain asiaa tuntevat henkilöt, jotka ovat pukeutuneet soveltuviin henkilökohtaisiin suojavarusteisiin. Älä käynnistä laitetta ennen, kuin suodatinjärjestelmä on kokonaan asennettu ja tilavuusvirtaohjauksen toiminta on tarkastettu.

2.3 Tekniset tiedot

Käyttötapa		Jatkuva käyttö
Jännite, taajuus		220-240 V~, 50/60 Hz	110-120 V~, 50/60 Hz
Ottoteho (normaali kuormitus)		1200 maks. 1400 W	1200 maks. 1400 W
Virta normaalikuormituksella		6,0 A	11,0 A
Nimellistilavuusvirtaus		270 m^3/h
Vastaava alipaine		280 mbar	239 mbar
Suodattimen pinta-ala		8600 cm^2
Mitat	S 25 M	450 x 390 x 490 mm ilman MAX-pidikettä480 x 390 x 550 mm MAX-pidikkeen kanssa(ilmanletkuhakaa)
	S 25 L	450 x 390 x 490 mm
Paino (ilman varusteita)	S 25 M	12,2 kg ilman MAX-pidikettä13,4 kg MAX-pidikkeen kanssa
	S 25 L	12,2 kg
Imuliitännän läpimitta		66 / 58 mm

Luokan "M" imurit on tarkastettu ja täyttävät normien BGIA "H" tarkastustulos GS-BIA-M02 (07/02), DIN EN 60335-2-69 (11/04) liite AA ja DIN 60335-2-69/A1 (11/05) vaatimukset.

2.4 Melupäästötiedot

Mittauspinnan äänenpainetaso:	69 dB (A)
Ympäristöolosuhteet:	< 40 °C

Meluarvot on mitattu EN 60704-1 mukaisesti vapaassa kentässä 1,5 m etäisyydellä laitteen pinnasta.

2.5 Toimituksen laajuus

Pölynimuri S 25 M tai S 25 L täydellinen varusteina:

2 poimusuodatinkasettia, polyesteri
1 suodatinpussi, hyötytilavuus 25 l
1 imuletku, pituus 4 m, antistaattinen
1 käyttöohje
1 MAX-pidike (vain S25M)

2.6 Laitekuvaus

Imurointilaite S 25 M / S 25 L on kombinaatiolaite (KOMB) käytettäväksi kuiva- ja märkäimurina.

Märkäimurointi suoritetaan ilman suodatinpussia. Suodatinkasetit soveltuvat märkäimurointiin.

• TEOLLISUUSPÖLYNIMURI (IS) on tarkoitettu ainoastaan jo kerrostuneen pölyn imurointiin.
• PÖLYNPOISTIN (ENT) on tarkoitettu ainoastaan ilmassa leijuvan pölyn imurointiin yksittäisistä pölylähteistä, kuten esim. kohteista, joissa

materiaaleja työstetään koneissa tai käsinohjatuilla laitteilla.

Kun imurointilaitetta S 25 M / S 25 L käytetään pölynpoistimena, se soveltuu kuivan puupölyn ja kuivien puulastujen imuroimiseen yksittäisistä pölylähteistä. Kun pölynpoistin on asianmukaisesti liitetty käsinohjattuun puuntyöstökoneeseen, jossa on yksi pölylähde (esim. pyörösaha, höyläkone, nauhahiomakone), ja sitä käytetään määräysten mukaisesti, tarvittava imuteho ja pölynerotuskyky on aina taattuna.

2.7 Turvalaitteet

Vaara

Nämä laitteet ovat tarpeellisia koneen turvallisessa käytössä eikä niitä ei saa poistaa eikä niiden toimintaa estää.

• Kaikki koneen sähkömoottorikäyttöiset liikkuvat osat on peitetty kiinteillä, tukevasti kiinnitetyillä suojaverhoiluilla, jotka voi irrottaa vain työkalua käyttäen.
• Normien EN 60335-1 ja EN 60335-2- 69 mukainen tarkastus on osoittanut, että sähköturvallisuutta koskeva turvatekniset vaatimukset ovat täytettynä myös vesi-ilma -sekoituksia imuroitaessa.
• Imurointilaite soveltuu ammattimaisen käytön korkeampiin vaatimuksiin. Normien EN 60335-1 ja EN 60335-2-69 mukaisesti.

2.8 Määräysten mukainen käyttö

Vaara

Yleisluonteisesti sallittua ei ole palo- tai räjähdysherkkien liutinaineiden, nesteiden kuten bensiini, öljy, alkoholi, ohenteet jne. tai yli 60 °C lämpötilan omaavien aineiden imurointi. Muuten on olemassa räjähdys- ja tulipalon syttymisvaara! Imuri ei sovellu terveydelle vaarallisten pölyjen imuroimiseen.

Luokan M imurit soveltuvat imuroimaan ja keräämään kuivia ei palavia pölyjä, ei palavia nesteitä, puupölyjä ja vaarallisia pölyjä, joiden HTP-arvo on >0,1mg/m³. Luokan L imurit eivät sovellu terveydelle vaarallisten pölyjen imurointiin/keräämiseen.

Imurointilaite S 25 M / S 25 L soveltuu erityisesti pölyn imuroimiseen sähkötyökaluista. Lisää käyttömahdollisuuksia on rakennustyömailla, joissa tulee suuria määriä kosteaa ja kuivaa hienopölyä, autojen sisäpuhdistuksissa ja kaikkialla, missä pitää poistaa jotakin kuivaa ja kosteaa, imuroida roiskevesiä, tyhjentää tukkeutuneita vesialtaita ja viemäreitä, "vesitulvien" poistamiseen kylpyhuoneesta, keittiöstä tai kellarista tai vesilätäkköjen poistamiseen talon ulko-ovien edestä.

Muunlainen kuin yllä kuvattu käyttö on kiellettyä. Valmistaja ei vastaa muun käytön aiheuttamista vahingoista.

Käyttötarkoituksen mukainen käyttö edellyttää myös Mafell:in antamien käyttö-, huolto- ja kunnossapito-ohjeiden noudattamista.

Laite ei myöskään sovellu käytettäväksi ulkoilmassa sateella eikä räjähdysvaarallisissa tiloissa.

Imurointilaitetta S 25 M / S 25 L saavat käyttää, varustaa ja huoltaa vain henkilöt, jotka tuntevat laitteen ja ovat saaneet opastuksen laitteeseen liittyvistä vaaroista. Kunnossapitotyöt on suoritettava valtuutetun MAFELL-piirimyyjän tai MAFELL-asiakaspalvelun toimesta.

Jokaisen maan paikallisia turvallisuusmääräyksiä sekä muita yleisiä hyväksyttyjä työterveydellisiä seka työturvallisuusteknisiä määräyksiä on noudatettava.

2.9 Jäännösriskit

Vaara

Konetta käytettäessä ei voida täysin välttää koneen käyttötarkoituksesta johtuvia jäännösriskejä, vaikka konetta käytetään määräysten mukaisesti ja turvallisuusmääräyksiä noudattaen.

• Kosketus jännitteen alaisiin osiin kotelon ollessa avattuna ja pistokkeen ollessa pistorasiassa.
• Pölyemissio pitempiaikaissa käytössä suljetuissa tiloissa vahingoittunutta poimusuodatinta 5 (kuva 2), suodatinpussia 8 (kuva 4) tai moottorinsuojasuodatinta 6 (kuva 2) käyttäen, jos tuuletus ei ole riittävä.
• Pölyn sisäänhengittäminen on mahdollista suodatinpussia vaihdettaessa tai roskasäiliötä tyhjennettäessä (käytä hengityssuojainta).
• Jos laitteeseen tehdään omavaltaisia muutoksia, valmistaja ei vastaa tästä aiheutuvista vahingoista.

3 Turvallisuusohjeet

Vaara

Noudata aina seuraavia turvallisuusohjeita sekä käyttömaassa voimassa olevia turvallisuusmääräyksiä!

Huomio

Räjähdyksien välttämiseksi, syttymislähteiden sisäänimurointia tulee ehdottomasti välttää.

Huomio: Pölynpoistin/pölynimuri on tyhjennettävä töiden jälkeen, viimeistään työvuoron loppuessa.

• Laitteen tyyppikilpeen merkityn jännitteen tulee olla sama kuin verkkojännite.
• Verkkopistorasia tulee olla varmistettu talossa olevalla oikean kokoisella sulakkeella (16 A).

• Älä ota laitetta käyttöön, jos:

• Laitteessa on tunnistettavia vahingoittumia (säröjä/murtumia),

• Verkkoliitäntäjohto on viallinen tai sen pinnalla on halkeamia tai vanhenemisilmiöitä,

• Epäillään, että siinä voi olla sisäinen vika (putoamisen jälkeen).

• Älä käytä vahingoittuneita jatkojohtoja.

• Älä kohdista suulaketta, letkua tai putkea ihmisiin tai eläimiin.
• Erityistä varovaisuutta tarvitaan portaita imuroitaessa. Varmista, että seisonta-asentosi on tukeva.
• Laitteessa olevaa pistorasiaa saa käyttää vain käyttöohjeessa annettuihin tarkoituksiin.
• Älä koskaan työskentele ilman määräysten mukaisia turvalaitteita äläkä muuta laitteessa mitään, millä olisi vaikutusta turvallisuuteen.
• Jos laitetta käytetään ulkona, suosittelemme vuotovirtakytkimen asentamista.
• Vialliset johdot ja pistokkeet on vaihdettava heti uusiin. Vaihdon saa tehdä vain Mafell tai

valtuutettu turvallisuuteen välttämiseksi.

MAFELL-asiakaspalveluverstas, liittyvien vaarannuksien

• Lapset ja nuoret eivät saa käyttää tätä laitetta. Tästä poikkeuksena ovat asiantuntevan henkilön valvonnassa olevat nuoret.
• Kytke laite pois päältä ennen jokaista huoltoa ja jokaisen käytön jälkeen ja vedä verkkopistoke irti pistorasiasta.
• Tarkasta ennen jokaista työtä, ovatko imuletkut kunnolla kiinnitetty ja, että ne eivät ole vahingoittuneet.
• Älä vedä pistoketta irti pistorasiasta kaapelista vetämällä.
• Vedä verkkopistoke irti pistorasiasta ennen laitteen puhdistamista, tyhjentämistä tai häiriöiden poistamista.
• Huolehdi siitä, että kaapeli on suojattuna öljyltä ja kuumuudelta eikä tule vahingoitetuksi ylitse ajamalla, puristamalla, vetäisemällä tai muulla sellaisella.
• Ota huomioon ympäristövaikutukset. Älä aseta laitetta alttiiksi sateelle jä vältä työskentelyä palonarkojen nesteiden ja kaasujen läheisyydessä.
• Säilytä laitetta kuivissa ja suljetuissa tiloissa, poissa lasten ulottuvilta.
• Laitteen säännöllinen puhdistus on tärkeä turvallisuustekijä. Vedä ennen näiden töiden aloittamista verkkopistoke irti.
• Laite tulee asettaa tasaiselle alustalle siten, että se ei voi kaatua tai vieriä pois (lukitse kääntyvät pyörät).
• Jotta laitetta voisi turvallisesti käyttää ja kunnossapitää, se tulee sijoittaa siten, että sen sivuille jää 0,3 m ja yläpuolelle jää 2 m vapaata tilaa.

• Puhdistetun ilman saa johtaa takaisin vain niihin työtiloihin, joista ilma on imuroitu; s.o. sähkötyökalua ja imurointilaitetta saa käyttää vain samassa työtilassa.

• Kytke laite heti pois päältä, jos siitä tulee vaahtoa tai vettä. Tyhjennä säiliö ja tarvittaessa poimusuodatin.

• Hapot, asetoni ja liuotinaineet voivat syövyttää laitteen osia.
• Älä jätä laitetta ilman valvontaa. Jos työtauko on pitempi, irrota verkkopistoke pistorasiasta.
• Jos laitteen verkkoliitäntäjohto vahingoittuu, se on korvattava valmistajalta tai hänen asiakaspalvelultaan saatavalla liitäntäjohdolla.
• Anna vain ammattilaisten suorittaa laitteen korjaukset, esim. asiakaspalvelu. Ilman ammattitaito korjatut laitteen vaarantavat käyttäjän turvallisuuden.
• Käytä vain alkuoeräisiä MAFELL-vara-, varuste- ja lisävarusteosia. Muuten valmistajan takuu ja vastuu raukeaa.
• Laitteella ei saa suorittaa ainoastaan tässä käyttöohjeessa kuvattuja töitä.
• Mafell ei ota vastuuta käyttötarkoituksen vastaisen, epäasiallinen käytön tai epäammattimaisesti suoritettujen korjausten mahdollisesti aiheuttamista vahingoista.

4 Varustus / säädöt

4.1 Kokoaminen

• Varmista, että säiliön molemmat lukitukset ovat napsahtaneet varmasti lukitukseen moottoripeitteen reikiin.
• Pistä imuletkuliitin säiliön imuaukon liittimeen ja kierrä, kunnes letkuliitin napsahtaa lukitukseen.

4.2 Verkkoliitäntä

Imurointilaite S 25 M / S 25 L on suojamaadoitettu luokan I mukaisesti ja sen saa liittää vain suojamaadoitusjohdolla varustettuihin pistorasioihin.

Ennen käyttöönottoa on varmistettava, että verkkojännite vastaa laitteen tyyppikilvessä ilmoitettua käyttöjännitettä.

4.3 Poimusuodatinkasetin vaihtaminen

• Ravistele poimusuodatinkasetteja ennen suodattimen vaihtamista.
• Kierrä kolikolla tai vastaavalla esineellä kiinnittimen 9 lukitsinta 7 (kuva 1) 90° vastapäivään ja paina kiinnitin 9 taakse.
• Käännä kansi auki ja ota suodatinkasetti 5 (kuva 5) yläsuuntaan ulos.
• Aseta poistetut poimusuodatinkasetit heti pölytiiviiseen muovipussiin, sulje pussi ja hävitä määräysten mukaisesti.
• Aseta uudet suodatinkasetit paikalleen ja varmista, että niiden istuvuus on puhdas ja tiivis.
• Käännä kansi alas ja vie lukitsin 9 (kuva 1) sitä kevyesti painamalla takaisin lukitusasenoon. Laite on jälleen suljettu.

4.3.1 Moottorisuojasuodattimen vaihtaminen

Poimusuodatin-kasettien vieressä on moottorinsuojasuodattimet 6 (kuva 2). Kun ne ovat pahoin likaantunut, pese ne ja aseta ne, kun ne ovat ensin kuivuneet, takaisin paikoilleen. Vahingoittuneet moottorinsuojasuodattimet pitää korvata uusilla.

4.4 Suodatinpussin vaihtaminen

Vaara

Tässä laitteessa voi olla terveydelle vaarallista pölyä. Tyhjennys- ja huoltotoimenpiteet, pölynkeruusäiliön poistaminen mukaan luettuna, saa suorittaa vain vastaavaa suojavarustusta käyttäen.

Kun valvontanäyttö vilkkuu käytön aikana ja lisäksi kuuluu akustinen merkkiääni, suodatinpussi on vaihdettava.

4.4.1 Kuitusuodatinpussin vaihtaminen

• Kytke laite pois päältä ennen kuitusuodatinpussin vaihtamista.
  • Vedä imurin verkkopistoke irti pistorasiasta.
  • Avaa lukitukset 10 (kuva 1).

• Poista säiliöstä 12 (kuva 4) imuriyläosa.

• Vedä suodatinpussi varovasti irti imukauluksesta.
• Sulje suodatinpussin kiinnityslaippa kääntämällä kansi toisinpäin.

4.4.2 PE-tyhjennys- ja hävityspussin vaihtaminen

• PE-tyhjennys- ja hävityspussi:Kytke imuri päälle, ravistele poimusuodatinkasetteja. Kytke imuri pois päältä.
• Aseta suusuojus kasvoille.
• Poista imuletku, sulje imuletkuliitäntä kansi 14 (kuva 6).
• Avaa sivuukitukset, poista yläosa. Kytke yläosa ennen poistamista kytkinasentoon >IR<, jotta mahdollisesti irtoava, leijuva pöly tulee imuroitua pois.
• Sulje PE-tyhjennys- ja hävityspussi varovasti mukana olevalla sulkunauhalla.
• Vedä pussin kiinnityslaippa varovasti irti imuliitännästä ja sulje laippa.
• Ota PE-tyhjennys- ja hävityspussi varovasti pois säiliöstä.
• Hävitä imuroitu aines lakimääräysten mukaisesti.

4.5 Suodatinpussin hävittäminen

Hävitä suodatinpussi tiiviissä pussissa, sellaisia jätteitä koskevien voimassa olevien määräysten mukaisesti.

• Tavallisella talouslialla täyttyneen kuitusuodatinpussin voi hävittää tavallisena talousjätteenä.
• PE-tyhjennys- ja hävityspussi, täytetty ongelmajätteellä: Pyydä hävitysohjeet kaupungin tai kunnan viranomaisilta tai jätelaitokselta.

4.6 Suodatinpussin kiinnittäminen

4.6.1 Kuitusuodatinpussin kiinnittäminen

- Työnnä kiinnityslaippa täysin imurointiaukon päälle.

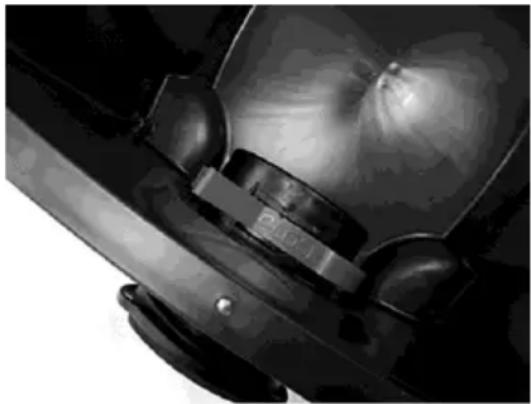

Kiertoluistin käyttäminen

- Kierrä sisällä oleva punainen kiertoventtiili* asentoon CLOSE merkinnässä ▲ olevaan vasteeseen asti.

- Aseta yläosa säiliön päälle ja sulje sivulukitukset.

4.6.2 PE-tyhjennyskiinnittäminen ja hävityspussin

Vain S25L/S25M tyyppiset S25L/S25M-luokan imurit, joissa on erityissäiliö ja kiertoluisti imuaukossa, soveltuvat PE- tyhjennys- ja hävityspussien käyttämiseen.

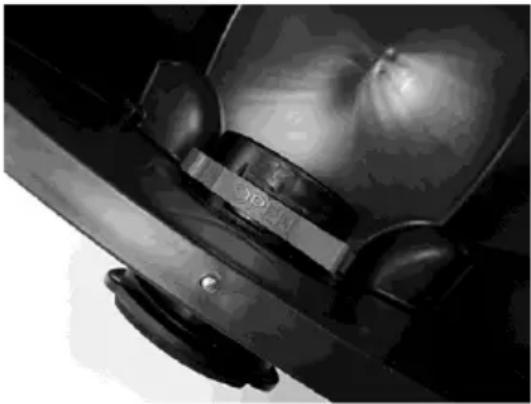

Kiertoluistin käyttäminen

- Kierrä sisällä oleva punainen kiertoventtiili* asentoon OPEN merkinnässä ▲ olevaan vasteeseen asti.

- Työnnä kiinnityslaippa täysin imurointiaukon päälle, aseta pussin yläaukko säiliön reunan päälle.

- Aseta yläosa säiliön päälle ja sulje sivulukitukset.

4.7 Säiliön tyhjentäminen

Sallittu vain pölyille, joiden HTP-arvo on > 1mg/m3

Kytke imuri pois päältä, vedä verkkopistoke irti pistorasiasta.

• Avaa lukitukset.
• Poista kansi ja imuletku säiliöstä.
• Kippaa säiliö ulos.

5 Käyttö

Vaara

Imuri ei sovellu terveydelle vaarallisten pölyjen imuroimiseen.

5.1 Käynnistäminen ja poiskytkentä

Kytkinasennot IS-käytössä (teollisuuspölynimuri) (kuva 1)

0 = Off

I = On (manuaalinen käyttö)

Tilavuusvirtanäyttö on muutetaan kiinteäksi arvoksi, joka saa aikaan sen, että merkkivalo vilkkuu, kun ilman nopeus laskee 20 m/s.

A = Päälle-/poiskytkentääautomatiikan (sähkötyökalu kytkee imurin päälle ja pois päältä) käyttövalmius.

Kytkinasennot ENT-käytössä (pölynpoistin) Kuva 1

RA = Laiteversioita, joissa on varuste "RA", voi käyttää kuten toiminnossa "A". Suodattimen puhdistus tapahtuu automaattisesti seuraavalla työtauolla, kun asetettu vähimmäistilavuusvirtaus on saavutettu (Kytkinasetuksella RA).

Imurointilaite S 25 M / S 25 L on varustettu elektronisella imuvoimasäädöllä. Kiertonupilla 2 voi säätää imutehoa vastaamaan imuroitavaa ainesta.

Pistorasia 4 on tarkoitettu sähkötyökalun liittämiseen (A/RA-käyttö).

Vaara

Sähkötyökalun pitää sitä liitettäessä olla kytkettynä pois päältä. Kun pistorasiassa on pistoke, se on aina jännitteellinen kytkimen asennosta riippumatta. Kun kytkin on asennossa "0", pistorasiaa voi käyttää jatkojohtona (esim. valaisimelle). Liitäntävirta: Imuri ja siihen liitetty laite maks. 16 A.

Korkeiden käynnistysvirtapiikkien estämiseksi, imurointilaite on varustettu käynnistysvirran rajoittimella (pehmeäkäynnistin).

Vaara

Valintakytkintä ei saa kiertää ennen kuin imurin moottori on täysin pysähtynyt, muuten kytkin pitää kytkeä 0-asentoon, jotta elektroniikan moitteeton toiminta pysyy taattuna.

5.2 Vinkit ja ohjeet

• Kun imuroidaan kuivaa pölyä, poimusuodattimen 5 (kuva 2) tulee olla täysin kuiva.
• Kun märkäimuroitaan, sisäänrakennettu anturi estää säiliön maksimin täyttömäärän ylittymisen. Laite ei imuroi enää, kun säiliö on täynnä. Sammuta moottori. Vedä imurin verkkopistoke irti pistorasiasta ja tyhjennä säiliö.
• Jos anturi pysäyttää imuroinnin suurempia nestemääriä (enemmän kuin säiliöön mahtuu) imuroitaessa, kytke laite pois päältä ja tyhjennä säiliö.

- Jos tilavuusvirta -näyttö 3 (kuva 1) syttyy laitetta uudelleen päälle kytkettäessä, se voi johtua seuraavista syistä:

• Säiliö, suodatinpussi 8 (kuva 4) täynnä.
• Imuletku tukkeutunut.
• Pölyntuottajan imurointikanavat liian pienet.

Töiden lopettamisen jälkeen - etenkin, jos laitetta ei käytetä pitempään aikaan - sinun tulee:

• Kaataa lika ja nesteet pois laitteesta.
• Säilyttää imuletkua siten, että siihen ei pääse tulemaan nurjahduskohtia.
• Kokoa verkkokaapeli rullalle ja sujaa vahingoittumiselta.

6 Huolto ja kunnossapito

Vaara

Pistoke on irrotettava pistorasiasta aina huoltotöiden ajaksi.

Pitemmän käyttöajan jälkeen MAFELL suosittelee laitteen antamista valtuutetun MAFELL-asiakaspalvelun tarkastettavaksi.

Säilytyspaikan on oltava kuiva ja pakkaselta suojattu. Jos laitteeseen tulee huolellisesta valmistuksesta ja tarkastuksista huolimatta vikaa, sen korjaus on jätettävä MAFELL-sähkötyökalujen valtuutetun huoltoliikkeen tehtäväksi.

Vaara

Käytä vain MAFELL-lisätarvikkeita ja varaosia. Osat, joiden vaihtoon ei ole annettu ohjeita, on vaihdettava MAFELL-asiakaspalvelupisteen toimesta.

6.1 Huolto

Käyttäjän suorittamaa huoltoa varten laite on purettava osiin, puhdistettava ja sitten huollettava, mikäli sen voi suorittaa siten, että huoltohenkilöstölle tai muille henkilöille ei aiheuteta vaaraa. Soveltuviin varotoimenpiteisiin kuuluu puhdistaminen ennen osiin purkamista, varautuminen sen paikan paikalliseen suodatettuun pakkotuuletukseen, jossa laite puretaan osiin, huoltoalueen puhdistus ja soveltuva henkilökohtainen suojavarustus.

Luokan M koneiden ulkopinta tulee, ennen vaaralliselta alueelta poistamista, puhdistaa pölystä poisimurointimenetelmällä ja puhtaaksi pyyhkimällä tai käsittelemällä tiivisteaineella.

Kaikkia koneen osia on pidettävä saastuneina, kun ne otetaan pois vaaralliselta alueelta ja tällöin on suoritettava soveltuvat toimenpiteet pölyn leviämisen estämiseksi. Sellaiset esineet pitää laittaa tiiviisiin pusseihin ja hävittää sellaisille jätteille annettujen hävitysohjeiden/-määräysten mukaisesti.

Kun suoritetaan huolto- ja korjaustöitä, kaikki sellaiset likaantuneet osat, joita ei enää voi riittävän hyvin puhdistaa, pitää hävittää. Sellaiset osat pitää laittaa tiiviisiin pusseihin ja hävittää sellaisille jätteille annettujen hävitysohjeiden/-määräysten mukaisesti.

6.2 Kunnossapito

Jos imurin imuteho pienenee eikä suodattimen 5 (kuva 2) puhdistaminen suodatinpussin 8 (kuva 4) vaihtamisen jälkeen lisää enää imutehoa, poimusuodatin-kasetit 5 (kuva 2) tulee vaihtaa uusiin. Yleensä riittää, kun poimusuodatin-kasetit 5 puhdistetaan ajoittain pehmeällä harjalla ja vedellä. Anna poimusuodattimien kuivua ennen takaisin paikoilleen asettamista, jotta pöly ei tartu kiinni kosteaan suodattimeen.

Jotta säiliön ja suodattimen paha likaantumisen estyy, poista säiliöstä kuiva jäte ennen märkäimurointia. Kuivaimuroi vain kuivuneella laitteella. Puhdista säiliö ja varusteet tavallisella naarmuttamattomalla puhdistusaineella.

Puhdista säännöllisin väliajoin vesianturit 13 (kuva 3) ja tarkasta ne mahdollisten vaurioiden varalta.

6.3 Moottorinsuojasuodatin

Poimusuodatin-kasettien vieressä on moottorinsuojasuodattimet 6 (kuva 2). Kun ne ovat pahoin likaantunut, pese ne ja aseta ne, kun ne ovat ensin kuivuneet, takaisin paikoilleen. Vahingoittuneet moottorinsuojasuodattimet pitää korvata uusilla.

7 Hävitysohjeet

• Suodatinpussit, joissa on tavallista talousjätettä, hävitetään normaalina talousjätteenä.
• Suodatinpussit, joissa on ongelmajätettä:
  Pyydä hävitysohjeet kaupungin tai kunnan viranomaisilta tai jätelaitokselta.
• Poimusuodatin-kasetti hävitetään tarvittaessa polyesteripussissa ongelmajätteenä.

8 Häiriöiden poisto

Vaara

Häiriöiden syyn selvittäminen ja poistaminen vaatii erityistä huolellisuutta ja varovaisuutta. Ensin on irrotettava pistoke pistorasiasta!

Seuraavassa luetellaan muutama usein esiintyvä häiriö ja niiden syyt. Jonkin muun häiriön ilmaantuessa ota yhteys myyjääsi tai suoraan MAFELL-asiakaspalveluun.

Häiriö	Syy	Poisto
Imutehon pieneneminen	Suodatin likaantunut	Puhdista
	Kuitusuodatin täynnä	Vaihda
	Säiliö täynnä	Tyhjennä
	Suulake, putket tai letku tukkeutunut	Puhdista
Imuri ei käynnisty	Verkkopistoke pistorasiassa?
	Verkko jännitteetön?
	Verkkokaapeli kunnossa?
	Kansi oikein suljettu?
	Vesianturi kytketty pois päältä?
	Imuri valmiustilassa „AR“?	Aseta kytkin asentoon „I“tai „IR“
Imuri ei käynnisty >AR< - moodissa, kun työkalu käynnistetään	Työkalun verkkopistoke laitepistorasiassa?	Pistä verkkopistoke pölynimurin pistorasiaan
PE-tyhjennys- ja hävityspussi imeytyy suodattimeen	Kiertoluistin asento on vääärä	Kiertoluistin positio tarkasta/muuta
Luokan M tai H imurit: pölyä säiliössä kuitusuodattimen ollessa paikallaan	Kiertoluistin asento on vääärä	Kiertoluistin positio tarkasta/muuta

9 Erikoistarvikkeet

• Suodatinpussisarja 5 kpl (25-l-suodatinkangas) Til.-nro 093719
• Hävityspussisarja 5 kpl. (25-l-PE) Til.-nro 093721
• 1 pari poimusuodatin-kasetti (selluloosa, lasikuitu, polyesteri) Til.-nro 093739
• 1 pari poimusuodatin-kasetti (polyesteri nanopäällystetty) Til.-nro 093720
• 1 pari poimusuodatin-kasetti (polyesterikuitu) Til.-nro 093674
• 4 m imuletku LW27, liitäntä koneeseen ∅ 35 mm, antistaattinen Til.-nro 093684
• 5 m imuletku LW35, liitäntä koneeseen ∅ 35 mm, antistaattinen Til.-nro 093681
• 5 m imuletku, liitäntä koneeseen ∅ 49 mm staattisesti Til.-nro 093730
• Käsinimurointisetti Til.-nro 093718
• Pienennyskappale ∅ 58 / 35 Til.-nro 203602

10 Räjähdyssuojausmerkintä ja varaosaluettelo

Vastaavat tiedot varaosista löydät kotisivultamme: www.mafell.com
