DWE4277 - Vermaler DEWALT - Gratis gebruiksaanwijzing en handleiding

Producttype	Professionele haakse slijper
Merk	DeWalt
Model	DWE4277
Voedingsspanning	230 V~
Opgenomen vermogen	1500 W
Onbelast toerental	10500 min⁻¹
Diameter slijpschijf	125 mm
Slijpschijfdikte (max)	6,0 mm
Diameter doorslijpschijf	125 mm
Doorslijpschijfdikte (max)	3 mm
Diameter draadborstel	115 mm
Draadborsteldikte (max)	13 mm
Asdiameter	M14
Gewicht (met handgreep en beschermkap)	2,5 kg
Geluidsdrukniveau LPA	93 dB(A)
Geluidsvermogensniveau LWA	101 dB(A)
Trillingen (oppervlakteslijpen)	8,8 m/s²
Trillingen (schijft schuren)	3,4 m/s²
Trillingen (doorslijpen)	7,7 m/s²
Hoofdfuncties	Slijpen, schuren, metaalbürsten, doorslijpen (met geschikte accessoires)
Antitrillingssysteem	Antitrillings zijhandgreep
Beschermkap instellen	One-Touch™ en Two-Touch™
Veiligheid	Dubbele isolatie, asvergrendeling, trekschakelaar met vergrendelingshendel, zelfonderbrekende koolborstels
Onderhoud en reiniging	Reinig de ventilatieopeningen met een niet-metalen borstel of stofzuiger; geen oplosmiddelen gebruiken
Reserveonderdelen en repareerbaarheid	Reparatie door erkend DeWalt-servicecentrum; koolborstels niet door gebruiker vervangbaar

Veelgestelde vragen - DWE4277 DEWALT

Hoe vervang ik de slijpschijf op de DWE4277?

Haal de stekker uit het stopcontact. Druk op de asvergrendelknop (1) om de spindel te blokkeren. Gebruik de meegeleverde inbussleutel om de borgmoer (5) los te draaien. Vervang de schijf en draai de moer weer vast terwijl u de vergrendeling ingedrukt houdt.

Welke types schijven kan ik met deze slijper gebruiken?

U kunt verzonken slijpschijven (type 27), doorslijpschijven (type 41), lamellenschijven, draadborstels en schuurpads gebruiken. Houd u aan de maximale diameters en diktes zoals vermeld in de technische specificaties.

Hoe stel ik de beschermkap in?

De slijper biedt twee instelmodi: One-Touch™ (met de klok mee draaien, automatische vergrendeling) en Two-Touch™ (indrukken van de ontgrendelingshendel om te draaien). Raadpleeg de handleiding om de hendel naar wens in te stellen.

Welke beschermingsmiddelen moet ik dragen?

Draag altijd een veiligheidsbril, gehoorbescherming (geluidsniveau tot 101 dB), een stofmasker en werkhandschoenen. Gebruik het gereedschap met beide handen.

Hoe verminder ik trillingen tijdens het gebruik?

Gebruik de meegeleverde antitrillings zijhandgreep. Houd het gereedschap stevig vast, werk op volle snelheid zonder te forceren en neem regelmatig pauzes. De trillingswaarden staan vermeld in de specificaties.

Kan ik deze slijper gebruiken om metaal te snijden?

Ja, met een geschikte doorslijpschijf (type 41 of diamant) en de beschermkap type A (doorslijpen). Gebruik voor metalen een aardlekschakelaar (ALS) om risico's door geleidend metaalstof te voorkomen.

Wat te doen als de koolborstels versleten zijn?

De slijper stopt automatisch wanneer de koolborstels versleten zijn. Ze zijn niet vervangbaar door de gebruiker; breng het gereedschap naar een erkend DeWalt-servicecentrum voor vervanging.

Wat is het vermogen en toerental van de DWE4277?

Het opgenomen vermogen is 1500 W en het onbelast toerental is 10500 tpm. Dit maakt efficiënt werken op diverse materialen mogelijk.

Hoe reinig ik de slijper?

Haal de stekker uit het stopcontact. Gebruik een zachte niet-metalen borstel of stofzuiger om de ventilatiesleuven te reinigen. Gebruik geen oplosmiddelen of water. Veeg de behuizing af met een vochtige doek en milde zeep.

Wat zijn de risico's van terugslag en hoe vermijd ik deze?

Terugslag treedt op als de schijf vastloopt of klemt. Om dit te voorkomen: houd het gereedschap stevig met beide handen vast, forceer niet, gebruik de zijhandgreep, vermijd scherpe hoeken en plaats uw lichaam niet in de lijn van de schijf.

GEBRUIKSAANWIJZING DWE4277 DEWALT

Nederlands (vertaald vanuit de originele instructies) 92

U hebt gekozen voor DEWALT-gereedschap. Jaren van ervaring, grondige productontwikkeling en innovatie maken DEWALT één van de meest betrouwbare partners van gebruikers van professioneel elektrisch gereedschap.

Technische gegevens

		DWE4277
Spanning V	AC	230
Type 5
Opgenomen vermogen W 1500
Snelheid onbelast/nominale snelheid min	-1	10500
Diameter slijpschijf mm 125
Dikte slijpschijf (max) mm 6,0
Diameter afkortschijf mm 125
Dikte afkortschijf (max) mm 3
Diameter draadwiel mm 115
Dikte draadwiel (max) mm	13
Asdiameter		M14
Aslengte	mm	18,5
Gewicht	kg 2,5
* gewicht is inclusief zijhandgreep en beschermkap
Totale geluids- en trillingswaarden (triax-vectorsom) volgens EN62841-2-3:
L_PA (emissie geluidsdrukniveau)	dB(A)	93
L_WA (geluidsvermogensniveau)	dB(A)	101
K (onzekerheid voor het gegeven geluidsniveau)	dB(A) 3
Vlakslijpen
Trillingsemissiewaarde a_h,AG=	m/s2	8,8
Onzekerheid K = m/s2 1,5
Schuren met schijf
Trillingsemissiewaarde a_h,DS=	m/s2	3,4
Onzekerheid K = m/s2 1,5
Afkorten
Trillingsemissiewaarde a_h,CO=	m/s2	7,7
Onzekerheid K = m/s	2	1,5

OPGELET: Werken met de draadborstel of de slijpschijf kan verschillende vibratieniveaus geven!

Het trillings- en/of geluidsemissieniveau dat in dit informatieblad wordt opgegeven, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN62841 en kan worden gebruikt om het ene gereedschap met het andere te

vergelijken. Er kan een eerste beoordeling van blootstelling mee worden uitgevoerd.

WAARSCHUWING: Het opgegeven trillings- en geluidsemissieniveau geldt voor de hoofdtoepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen wordt gebruikt, dan wel met andere accessoires of slecht wordt onderhouden, kan de vibratie-emissie verschillen. Dit kan het blootstellingsniveau aanzienlijk verhogen gedurende de totale werkperiode. Een inschatting van het blootstellingsniveau aan vibratie dient ook te worden overwogen wanneer het gereedschap wordt uitgeschakeld of als het aan staat maar geen daadwerkelijke werkzaamheden uitvoert. Dit kan het blootstellingsniveau gedurende de totale werkperiode aanzienlijk verlagen.

Stel vast of er aanvullende veiligheidsmaatregelen zijn ter bescherming van de gebruiker tegen de effecten van trilling, zoals: het onderhouden van gereedschap en de accessoires, de handen warm houden en de organisatie van werkpatronen.

WAARSCHUWING: Slijpen in dunne metalen platen of andere gemakkelijk vibrerende structuren met een groot oppervlak, kan leiden tot een totale geluidsemissie die veel hoger is (tot 15 dB) dan de opgegeven waarden voor geluidsemissie. Het maken van lawaai moet bij zulke werkstukken zo veel mogelijk voorkomen worden door middel van gepaste maatregelen, zoals het gebruiken van zware, flexibele dempende matten. Er wordt ook rekening gehouden met de verhoogde geluidsemissie bij zowel de risicobeoordeling voor blootstelling aan geluid als bij het selecteren van gepaste gehoorbescherming.

Zekeringen:

Europa	230 V gereedschap	10 Ampère. net
UK. & Ierland	230 V gereedschap	13 Ampère, in stekkers

EG-conformiteitsverklaring

Machinerichtlijn

CE

Kleine haakse slijpmachines DWE4277

DEWALT verklaart dat de producten die worden beschreven onder Technische Gegevens voldoen aan: 2006/42/EG, EN62841-1:2015 +A11:2022 EN IEC 62841-2-3:2021 +A11:2021.

Deze producten zijn ook conform richtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met DEWALT via het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing.

De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT.

M. Rergel

Markus Rompel

65510, Idstein, Duitsland

25.10.2023

WAARSCHUWING: Beperk het risico van letsel, lees de instructiehandleiding.

Definities: Veiligheidsrichtlijnen

De onderstaande definities beschrijven het veiligheidsniveau voor ieder signaleringswoord. Lees de gebruiksaanwijzing a.u.b. zorgvuldig door en let op deze symbolen.

GPVAAR: Geeft een dreigend gevaar aan dat, als het niet wroch voorkomen, leidt tot een ongeval met dodelijke afloop of ernstig letsel.

WAARSCHUWING: Geeft een mogelijk gevaar aan dat, als niet wordt voorkomen, zou kunnen leiden tot een ongeval met dodelijke afloop of ernstig letsel.

OPGELET: Geeft een mogelijk gevaarlijke situatie dan die, als het niet wordt kan leiden tot licht tot middelzwaar letsel.

KENNISGEVING: Geeft een handeling aan waarbij zich geen persoonlijk letsel voordoet maar die, als deze niet wordt voorkomen, kan leiden tot materiële schade.

op het gevaar voor elektrische schok.

op brandgevaar.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

vanigheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES ZODAT U DEZE LATER OOK KUNT RAADPLEGEN

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw (met een snoer) op de netspanning aangesloten elektrisch gereedschap of naar uw (snoerloos) elektrisch gereedschap met een accu.

1) Veiligheid op de werkplek

a) Houd het werkgebied schoon en goed verlicht.

Op rommelige of donkere plekken zullen sneller ongelukken gebeuren.

b) Gebruik elektrisch gereedschap niet in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen doen ontbranden.

c) Houd kinderen en omstaanders op een afstand wanneer u elektrisch gereedschap gebruikt. Als u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen verloopstekkers bij geaard elektrisch gereedschap. Niet-aangepaste stekkers en passende contactdozen verminderen het risico van een elektrische schok.

b) Vermijd het aanraken van geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam contact maakt met de aarde.

c) Stel elektrisch gereedschap niet bloot aan regen en vocht. Als er water in elektrisch gereedschap binnendringt, verhoogt dit het risico op een elektrische schok.

d) Misbruik het snoer niet. Gebruik het snoer nooit om het elektrisch gereedschap te dragen of naar u toe te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van warmte, olie, scherpe randen of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn geraakt, verhogen het risico van een elektrische schok.

e) Gebruik, wanneer u buitenshuis met elektrisch gereedschap werkt, alleen verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.

f) Als u elektrisch gereedschap moet gebruiken op een vochtige locatie, moet u een voeding gebruiken die is beveiligd met een aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf alert, kijk wat u doet en gebruik uw gezond verstand wanneer u met elektrisch gereedschap werkt. Gebruik het gereedschap niet wanneer u vermoeid bent of onder invloed van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.

b) Draag persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende uitrusting, zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming, gebruikt in de juiste omstandigheden, zal het risico van persoonlijk letsel verminderen.

c) Zorg ervoor dat het gereedschap niet per ongeluk kan worden gestart. Controleer dat de schakelaar in de stand Uit staat voordat u het gereedschap aansluit op de stroombron en/of de accu plaatst en

voordat u het gereedschap oppakt en draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het van stroom voorzien van elektrisch gereedschap waarvan de schakelaar in de stand Aan staat, kan gemakkelijk leiden tot ongelukken.

d) Verwijder alle stelsleutels of moersleutels voor u het elektrisch gereedschap inschakelt. Een steeksleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrisch gereedschap is achtergebleven, kan persoonlijk letsel veroorzaken.
e) Reik niet buiten uw macht. Houd uw voeten altijd stevig op de grond en bewaar te allen tijde uw evenwicht. Dit zorgt voor betere controle van het elektrisch gereedschap in onverwachte situaties.
f) Draag de juiste kleding. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen.
g) Controleer dat, wanneer hulpstukken voor stofafzuiging en stofopvang kunnen worden gemonteerd, deze goed zijn aangesloten en gepast worden gebruikt. Het gebruik van stofafzuiging kan aan stof gerelateerde gevaren verminderen.
h) Word niet gemakzuchtig doordat u door veelvuldig gebruik vertrouwd bent geraakt met het gereedschap en negeer de veiligheidsbeginselen voor het gereedschap niet. Een onvoorzichtige handeling kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

4) Gebruik en onderhoud van elektrisch gereedschap

a) Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Met het juiste elektrisch gereedschap kunt u de werkzaamheden waarvoor het gereedschap is ontworpen, beter en veiliger uitvoeren.
b) Gebruik geen elektrisch gereedschap dat niet met de schakelaar in- en uitgeschakeld kan worden. leder elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of neem de accu uit het gereedschap voordat u aanpassingen uitvoert, accessoires verwisselt, of het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk wordt gestart.
d) Bewaar niet gebruikte elektrische gereedschappen buiten het bereik van kinderen en laat het gereedschap niet gebruiken door personen die er niet vertrouwd mee zijn of deze instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk in handen van niet opgeleide gebruikers.
e) Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning en het aanlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap nadelig kunnen beïnvloeden. Laat het gereedschap voor gebruik repareren als het

beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Houd gereedschap voor maaien en zagen scherp en schoon. Goed onderhouden zaaggereedschap met scherpe snijvlakken loopt minder snel vast en is gemakkelijker onder controle te houden.
g) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen, enz. in overeenstemming met deze instructies, waarbij u rekening houdt met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrische gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik, kunnen leiden tot een gevaarlijke situatie.
h) Houd de handgrepen en oppervlakken die u beet pakt, droog, schoon en vrij van olie en vet. Door gladde handgrepen en oppervlakken die u beet pakt, kan veilig werken en bedienen van het gereedschap in onverwachte situaties onmogelijk worden.

5) Onderhoud

a) Laat uw gereedschap onderhouden door een erkende reparateur die uitsluitend identieke vervangonderdelen gebruikt. Dit zal ervoor zorgen dat de veiligheid van het elektrisch gereedschap blijft behouden.

VEILIGHEIDSVOORSCHRIFTEN VOOR ALLE BEDIENINGSHANDELINGEN

Gemeenschappelijke veiligheidswaarschuwingen voor slijpen, schuren, het gebruik van de staalborstel en afkorten:

a) Dit elektrische gereedschap is bedoeld als slijpmachine, schuurmachine, metalen borstel en afkortgereedschap. Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit gereedschap zijn meegeleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.
b) Het wordt niet aanbevolen werkzaamheden zoals polijsten met dit elektrisch gereedschap uit te voeren. Werkzaamheden waarvoor het elektrische gereedschap niet is ontworpen, kunnen leiden tot gevaarlijke situaties en lichamelijk letsel.
c) Voer geen wijzigingen aan dit gereedschap uit met het doel werkzaamheden te verrichten waarvoor het niet is ontworpen en bedoeld door de fabrikant. Dergelijke wijzigingen kunnen leiden tot verlies van controle en kunnen ernstig persoonlijk letsel veroorzaken.
d) Gebruik geen accessoires die niet speciaal ontworpen en bedoeld zijn door de fabrikant van het gereedschap. Als u een accessoire op uw gereedschap kunt bevestigen, betekent dat nog niet dat u er gegarandeerd veilig mee kunt werken.
e) Het nominale toerental van het accessoire moet tenminste gelijk zijn aan het maximale toerental

zoals dit op het gereedschap staat vermeld.

Accessoires die sneller draaien dan hun nominale toerental kunnen in stukken breken en deze stukken kunnen worden weggeslingerd.

f) De buitendiameter en dikte van het hulpstuk mogen niet groter zijn dan de maximale capaciteit van uw elektrische gereedschap. Accessoires met een onjuiste grootte kunnen niet goed worden bevestigd of onder controle worden gehouden.
g) The afmetingen van de aansluiting van het accessoire moet overeenstemmen met die van de aansluiting van het elektrisch gereedschap.
Accessoires die niet passen op de bevestigingshardware van het gereedschap zullen uit balans raken en/of extreem trillen en kunnen u de controle over het gereedschap doen verliezen.
h) Gebruik een hulpstuk niet als dit beschadigd is. Controleer accessoires zoals een schuurschijf voor gebruik op schilfers en barstjes, steunkussens op barstjes, scheurtjes of overmatige slijtage, staalborstels op losse of gespleten draden. Als het gereedschap of het accessoire is gevallen, inspecteer het dan op schade of plaats een onbeschadigd accessoire. Na het inspecteren en plaatsen van een accessoire zorgt u ervoor dat u en omstanders uit de buurt van het bereik van het ronddraaiende accessoire blijven en laat u het gereedschap gedurende een minuut onbelast op maximale snelheid draaien. Beschadigde accessoires breken gewoonlijk af tijdens deze testtijd.
i) Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing gezichtsbedekking of bescherming van de ogen, zoals een veiligheidsbril. Draag, zo nodig, een stofmasker, gehoorbescherming, handschoenen en een werkschort die kleine afgeschuurde deeltjes of deeltjes van het werkstuk tegenhouden. De bescherming van de ogen moet rondvliegende deeltjes die door de diverse werkzaamheden vrijkomen, tegen kunnen houden. Het stofmasker moet in staat zijn deeltjes die door uw werkzaamheden vrijkomen te filteren. Langdurige blootstelling aan hevig lawaai kan gehoorverlies veroorzaken.
j) Houd omstanders op veilige afstand van de werkomgeving. ledereen die het werkgebied betreedt, moet persoonlijke beschermende kleding dragen. Brokstukken van het werkstuk of van een afgebroken accessoire kunnen worden weggeslingerd en letsel buiten het directe werkgebied veroorzaken.
k) Houd het elektrisch gereedschap alleen vast bij de geïsoleerde greepoppervlakken wanneer u een handeling uitvoert waarbij het accessoire van het zaaggereedschap met onzichtbare bedrading of met het eigen snoer in aanraking kan komen. Contact met bedrading die onder stroom staat, kan metalen onderdelen van het gereedschap onder stroom zetten en de gebruiker een elektrische schok geven.
1) Plaats het netsnoer buiten het bereik van het ronddraaiende accessoire. Als u de controle verliest, wordt het snoer mogelijk doorgesneden of gegrepen

en kan uw hand of arm in het draaiende accessoire worden getrokken.

m) Leg het gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekomen. Het ronddraaiende accessoire kan mogelijk in contact met de oppervlakte komen waardoor u de controle over het elektrisch gereedschap verliest.
n) Laat het gereedschap niet draaien terwijl u het aan uw zijde draagt. Wanneer uw kleding per ongeluk bekneld raakt in het ronddraaiende accessoire, kan het accessoire tegen uw lichaam aan worden getrokken.
o) Maak de ventilatieopeningen van het gereedschap regelmatig schoon. De ventilator van de motor zuigt het stof in de behuizing en extreme ophoping van metaaldeeltjes kan een elektrische schok veroorzaken.
p) Werk niet met het gereedschap in de buurt van ontvlambare materialen. Vonken kunnen deze materialen doen ontbranden.
q) Gebruik geen accessoires waarvoor vloeibare koelmiddelen nodig zijn. Het gebruik van water of andere vloeibare koelmiddelen kan elektrocutie of een elektrische schok tot gevolg hebben.

OVERIGE VEILIGHEIDSINSTRUCTIES VOOR ALLE HANDELINGEN

Oorzaken en voorkoming van terugslag

Terugslag is een plotselinge reactie op een ronddraaiende schijf, steunkussen, borstel of ander accessoire dat bekneld raakt of vastloopt. Beknelling of vastlopen veroorzaakt het snel tot stilstand komen van het ronddraaiende accessoire dat op zijn veroorzaakt dat het gereedschap ongecontroleerd in de tegenovergestelde richting van de draaiing van het accessoire wordt gedwongen op het punt van vastlopen.

Als bijvoorbeeld een slijpschijf vastloopt of bekneld raakt in het werkstuk, kan de rand van de schijf die bij het knelpunt in het oppervlak van het materiaal dringt, de schijf omhoog doen komen en op de gebruiker afsturen. De schijf kan naar de gebruiker toe of van hem vandaan springen, afhankelijk van de richting van de beweging van de schijf op het knelpunt. Slijpschijven kunnen onder deze omstandigheden ook afbreken.

Terugslag is het gevolg van verkeerd gebruik of onjuiste gebruiksomstandigheden van het gereedschap. Met geschikte voorzorgsmaatregelen, zoals hieronder worden beschreven, kan terugslag worden voorkomen:

a) Blijf het gereedschap stevig met beide handen vasthouden en plaats uw lichaam en armen zo dat u een eventuele terugslag kunt opvangen. Gebruik altijd een hulphandgreep indien meegeleverd voor maximale beheersing van terugslag of torsiereactie tijdens het opstarten. De gebruiker kan torsiereactie of terugslagkrachten controleren, als de juiste voorzorgsmaatregelen worden genomen.
b) Houd uw handen uit de buurt van het draaiende hulpstuk. Het accessoire kan over uw hand terugslaan.
c) Zorg ervoor dat uw lichaam zich niet op een positie bevindt waar het in aanraking zou kunnen komen in geval van terugslag. Terugslag slingert het gereedschap

weg in de tegenovergestelde richting van de beweging van de schijf op het knelpunt.

d) Wees extra voorzichtig bij het werken aan of in hoeken. Voorkom dat het gereedschap gaat 'springen' en bekneld raakt in het werkstuk. Hoeken, scherpe randen en wegspringen kunnen er vaak toe leiden dat het ronddraaiende accessoire vastloopt en dat kan verlies van controle of terugslag veroorzaken.
e) Bevestig niet een zaagketting, zaagblad voor houtbewerking, gedeelde diamantschijf met een ronde opening die groter is dan 10 mm, of een getand zaagblad. Dergelijke zaagbladen veroorzaken vaak terugslag en verlies van controle.

Veiligheidswaarschuwingen speciaal voor slijp- en afkortwerkzaamheden

a) Gebruik alleen de voor uw gereedschap genoemde slijpschijven en de beschermkap die specifiek is bedoeld voor de geselecteerde schijf. Schijven waarvoor het elektrisch gereedschap niet is ontwikkeld, kunnen niet voldoende worden afgeschermd en zijn onveilig.

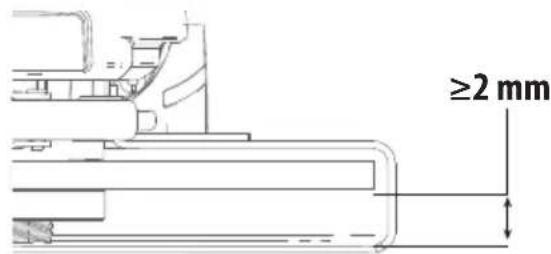

b) Het slijpoppervlak van schijven met verzonken middelpunt moet onder het vlak van lip van de beschermkap worden gemonteerd. Een schijf die niet goed is gemonteerd en uitsteekt door het vlak van de lip heen, kan niet naar behoren worden afgeschermd.
c) De beschermkap moet stevig worden bevestigd aan het gereedschap en zo worden geplaatst dat maximale veiligheid is gegarandeerd, waarbij een zo klein mogelijk gedeelte van de schijf niet-afgeschermd is voor de gebruiker. De beschermkap helpt de gebruiker te beschermen tegen afgebroken deeltjes van de schijf en voorkomt dat de gebruiker in contact komt met de schijf en met vonken die kleding in brand kunnen zetten.
d) Schijven moeten alleen worden gebruikt voor de beoogde toepassingen. Bijvoorbeeld: slijp niet met de zijkant van een afkortschijf. Schuur/afkortschijven zijn bedoeld voor rondom slijpen; zijwaartse krachten kunnen maken dat deze schijven uit elkaar spatten.
e) Gebruik altijd onbeschadigde flenzen van het juiste formaat en de juiste vorm voor de geselecteerde schijf. De juiste schijfflenzen ondersteunen de schijf en verminderen zo de mogelijkheid van schijfbreuk. Flenzen voor afkortschijven kunnen verschillen van flenzen voor slijpschijven.
f) Gebruik geen versleten schijven van grotere elektrische gereedschappen. Een schijf die is bedoeld voor groter elektrisch gereedschap, is niet geschikt voor de hogere snelheid van kleiner gereedschap en kan uit elkaar springen.
g) Gebruikt u schijven met een dubbele toepassing, gebruik dan altijd de juiste beschermkap voor het werk dat u uitvoert. Als u de juiste beschermkap niet gebruikt, dan zal het niveau van bescherming misschien onvoldoende zijn, wat kan leiden tot ernstig letsel.

Aanvullende veiligheidswaarschuwingen speciaal voor afkortwerkzaamheden

a) 'Duw' niet te hard met de snijschijf en gebruik niet teveel druk. Probeer niet een al te grote zaagdiepte te bereiken. Het overbelasten van de schijf vergroot de belasting en ontvankelijkheid voor het blokkeren of vastlopen van de schijf in de zaagsnede, en de mogelijkheid van terugslag of schijfbreuk.
b) Zorg ervoor dat uw lichaam niet in één lijn is met de draaiende schijf en ga zo staan dat u niet recht achter de schijf staat. Wanneer de schijf op het punt van de werking van het gereedschap van uw lichaam vandaan beweegt, kan de mogelijke terugslag de draaiende schijf doen wegschieten en het elektrisch gereedschap direct in uw richting sturen.
c) Wanneer het blad vast komt te zitten, of wanneer u het zagen om welke reden dan ook wilt onderbreken, schakelt u het gereedschap uit en houdt u dit zonder te bewegen in het materiaal totdat de schijf volledig tot stilstand is gekomen. Probeer nooit een afkortschijf uit de zaagsnede te verwijderen terwijl de schijf in beweging is, anders kan terugslag optreden. Zoek naar de oorzaak van het vastlopen van de schijf en neem de juiste corrigerende maatregelen.
d) Hervat de werkzaamheden niet als de schijf nog in het werkstuk zit. Laat het wiel volledig op snelheid komen en steek het voorzichtig opnieuw in de zaagsnede. De schijf kan blokkeren, weglopen of terugslaan als het gereedschap opnieuw wordt opgestart in het werkstuk.
e) Ondersteun panelen of een ander groot werkstuk zodat het risico van vastlopen of terugslaan van de schijf minder groot is. Grote werkstukken kunnen onder hun eigen gewicht doorzakken. De ondersteuning moet onder het werkstuk worden geplaatst, dicht bij de zaaglijn en de rand van het werkstuk, aan beide zijden van de schijf.
f) Ga extra voorzichtig te werk wanneer u "invallend" zaagt in bestaande muren of andere niet-zichtbare gedeelten. De vooruitstekende schijf kan gas- of waterleidingen, elektrische bedrading of objecten raken die een terugslag veroorzaken.
g) Probeer niet een gebogen zaagsnede te maken. Het overbelasten van de schijf vergroot de belasting en ontvankelijkheid voor het blokkeren of vastlopen van de schijf in de zaagsnede, en de mogelijkheid van terugslag of schijfbreuk, wat ernstig letsel tot gevolg kan hebben.

Aanvullende veiligheidsinstructies voor werken met schuurmachines

a) Gebruik schuurpapier van het juiste formaat. Volg bij het kiezen van schuurpapier de aanbevelingen van de fabrikant. Groter schuurpapier dat te ver buiten het schuurkussen steekt, vormt een gevaar voor schaafwonden en kan beknelling of scheuren van de schijf of terugslag veroorzaken.

Aanvullende veiligheidsinstructies voor werken met draadborstels

a) Houd er rekening mee dat ook bij gewone werkzaamheden borstelharen los kunnen raken uit de staalborstel. Zet niet teveel kracht op de borstelharen door een te grote druk op de borstel uit te oefenen. De borstelharen dringen gemakkelijk door in lichte kleding en/of de huid.
b) Als gebruik van een beschermkap wordt aanbevolen voor werken met een staalborstel, zorg er dan voor dat de schijf of de borstel de beschermkap niet kunnen raken. De draadschijf of de borstel kan in diameter groter worden als gevolg van centrifugale krachten.

Aanvullende veiligheidsregels voor slijpmachines

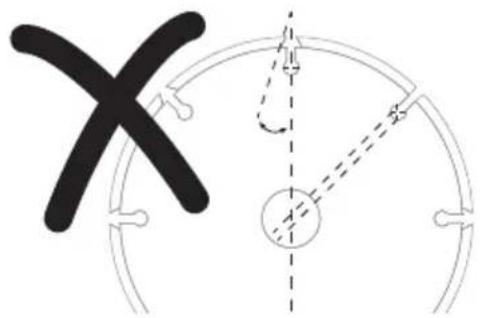

a) Gebruik nooit Type 11 schijven (komvormig) op dit gereedschap. Het gebruik van accessoires die niet geschikt zijn, kan persoonlijk letsel tot gevolg hebben.
b) Gebruik altijd de zijhandgreep. Zet de handgreep stevig vast. Gebruik de zijhandgreep zodat u te allen tijde de controle over het gereedschap behoudt.
c) Wanneer u gesegmenteerde diamantschijven gebruikt, gebruik dan alleen diamantschijven met een opening rondom die niet groter is dan 10 mm en een negatieve hellinghoek (raadpleeg de tabel met aanvullende Informatie voor beschermkappen en accessoires.)

Overige risico's

Ondanks het toepassen van de relevante veiligheidsvoorschriften en het implementeren van veiligheidsvoorzieningen kunnen sommige overige risico's niet worden vermeden. Dit zijn:

• Gehoorbeschadiging.
• Risico op persoonlijk letsel door deeltjes die worden weggeslingerd.
• Risico van brandwonden omdat accessoires tijdens het gebruik heet worden.
• Risico van persoonlijk letsel als gevolg van langdurig gebruik.
• Risico op vrijkomen van stof van gevaarlijke stoffen.

Elektrische veiligheid

De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd dat de stroomvoorziening overeenkomt met het voltage op het typeplaatje.

Uw DEWALT-gereedschap is dubbel geïsoleerd overeenkomstig EN62841; daarom is er geen aardingsdraad nodig.

WAARSCHUWING: Wij adviseren u een durekschakelaar te gebruiken met een nominale reststroomwaarde van 30 mA of minder.

Als het netsnoer is beschadigd, moet het worden vervangen door een speciaal geprepareerd snoer dat leverbaar is via de DEWALT onderhoudsdienst.

Vervanging van de stekker (alleen V.K. & Ierland)

Als er een nieuwe netstekker moet worden gemonteerd:

• Verwerk de oude stekker veilig bij het afval.
• Sluit de bruine draad aan op de faseaansluiting van de stekker.
• Sluit de blauwe draad aan op de nulgeleider van de stekker.

WAARSCHUWING: Er moet niet een verbinding tot stand van en gebracht met de aardingsaansluiting.

Volg de montage-instructies die bij stekkers van goede kwaliteit worden geleverd. Aanbevolen zekering: 13 A.

Een verlengsnoer gebruiken

Gebruik alleen een verlengsnoer als het absoluut noodzakelijk is. Gebruik een goedgekeurd verlengsnoer dat geschikt is voor het ingangsvermogen van uw lader (zie Technische

Gegevens). De minimumafmeting van de geleider is 1,5 mm ^2 ; de maximumlengte is 30 m.

Rol het snoer altijd volledig af, wanneer u een haspel gebruikt.

Inhoud van de verpakking

De verpakking bevat:

1 Haakse slijper
1 Beschermkap
1 Zijhandgreep
1 Steunflens
1 Klemmoer met schroefdraad
1 Inbussleutel
1 Gebruikershandleiding

- Controleer het gereedschap, de onderdelen of accessoires op eventuele beschadiging tijdens het transport.

- Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u het apparaat in gebruik neemt.

Markeringen op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

Lees de gebruikershandleiding vóór gebruik.

Draag gehoorbescherming.

Draag oogbescherming.

Bedien het gereedschap altijd met twee handen.

Gebruik de Type B beschermkap niet voor afkortwerk.

Positie Datumcode (Afb. [Fig.] D)

De productiedatumcode 11 bestaat uit een code gevormd door een jaartal met 4 cijfers gevold door een weeknummer met 2 cijfers.

Beschrijving (Afb. A, B)

WAARSCHUWING: Pas het gereedschap of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

1 Asvergrendelknop
2 Spindel
3 Zijhandgreep
4 Steunflens
5 Klemmoer
6 Beschermkap
7 Aan/uit-schakelaar
8 Hendel voor vergrendeling in de uit-stand
9 Vrijgavehendel beschermkap
10 Stofafzuigsysteem

Bedoeld gebruik

De zwaar uitgevoerde haakse slijper met een kleine hoek is ontworpen voor professionele slijp-, schuur-, en zaagtoepassingen en voor het werken met een draadborstel.

GEBRUIK GEEN andere slijpschijven dan in het midden verzonken schijven en lamellenschijven.

NIET gebruiken onder natte omstandigheden of op een plaats waar brandbare vloeistoffen of gassen aanwezig zijn.

Uw zware haakse slijpmachine is professioneel elektrisch gereedschap.

Laat kinderen NIET met het gereedschap in contact komen. Toezicht is vereist als onervaren gebruikers met dit product werken.

GFYAAR: Niet gebruiken voor het zagen of bewerken van Geen zaagbladen met tanden gebruiken. Dit kan ernstig persoonlijk letsel veroorzaken.

• Jonge kinderen en personen met een zwakke
  gezondheid. Dit apparaat is niet bedoeld voor gebruik door jonge kinderen en personen met een zwakke gezondheid, zonder toezicht.
• Dit product is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, zintuiglijke of psychische mogelijkheden hebben; wanneer sprake is van gebrek aan ervaring, kennis of vaardigheden is gebruik alleen toegestaan onder toezicht van een persoon die verantwoordelijk is voor de veiligheid van gebruikers. Kinderen mogen nooit alleen gelaten worden met dit product.

Antitrilling zijhandgreep

De antitrilling zijhandgreep biedt nog meer comfort door de trillingen op te vangen die door het gereedschap worden veroorzaakt.

Stofafzuigsysteem (Afb. A)

Het stofafzuigsysteem 10 voorkomt dat stof zich ophoopt rond de beveiliging en de ingang van de motor, en vermindert de hoeveelheid stof die de motorbehuizing inkomt.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Beperk het gevaar van ernstig op- onlijk letsel, schakel het gereedschap uit en koppel het los van de stroomvoorziening, voordat u een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert. Controleer dat de aan/uit-schakelaar in de stand UIT staat. Een onvoorziene opstart kan letsel veroorzaken.

De zijhandgreep bevestigen (Afb. B)

WAARSCHUWING: Controleer voordat u het gieedschap gebruikt, dat de handgreep stevig vastzit.

Schroef de zijhandgreep 3 stevig in één van de openingen aan weerszijde van de tandwielkast. Gebruik de zijhandgreep zodat u te allen tijde de controle over het gereedschap behoudt.

Beschermkappen

OPGELET: Beschermkappen moeten worden gebruikt bij alle slijpschijven, zaagschijven, lamellenschijven, draadborstels en draadschijven.

Bekijk afbeelding A voor de beschermkappen die bij dit gereedschap worden meegeleverd. Voor sommige toepassingen moet u de juiste beschermkap aanschaffen bij uw dealer of erkend servicecentrum.

OPGELET: Als u een beschermkap van Type A (afkorten) voor oppervlakteslijpen gebruikt, kan de beschermkap de werkzaamheden aan het werkstuk belemmeren, waardoor u minder controle heeft.

OPGELET: Als u een beschermkap van Type B (slijpen) voor afkortwerkzaamheden met gelijmde slijpschijven gebruikt, is er een groter risico dat u wordt blootgesteld aan weggeslingerde vonken en deeltjes, en ook aan fragmenten van de schijf wanneer de schijf kapot gaat.

OPGELET: Als u een beschermkap van Type A (afkorten), Type B (slijpen) gebruikt voor afkort- en oppervlaktewerk in beton of metselwerk, is er een groter risico dat u wordt blootgesteld aan stof en dat u verlies van controle ervaart die terugslag kan veroorzaken.

OPMERKING: U kunt randen slijpen en langs randen zagen met schijven van het type 27 die speciaal voor dit doel zijn ontworpen; 6 mm dikke schijven zijn ontworpen voor slijpwerkzaamheden, bij dunnere schijven van het type 27 moet u aan de hand van het label van de fabrikant vaststellen of u ze kunt gebruiken voor het slijpen van oppervlakken of alleen voor slijpen/zagen van randen. Een beschermkap van Type A (afkorten) moet worden gebruikt bij elke schijf waarmee oppervlakteslijpen verboden is. Een beschermkap van Type A (afkorten) (voorheen type 1/41) moet worden gebruikt bij schijven voor gecombineerde toepassingen (slijpen gecombineerd met afkorten). Afkorten kan ook met een schijf

van Type 1/41 beschermkap voor afkortschijf van Type A die eerder beschermkap Type 1/41 werd genoemd.

OPMERKING: Raadpleeg de Tabel Accessoires en

Beschermkappen voor de juiste combinatie van beschermkap /accessoire.

Beschermkap instellen en monteren (Afb. C, D)

OPGELET: Schakel het gereedschap uit en trek de stekker u aan contact toopcontact voordat u aanpassingen uitvoert of hulpstukken of accessoires monteert of verwijdert.

OPGELET: Controleer VOORDAT u het gereedschap gemaakt, welke optie voor de afstelling van de beschermkap is gekozen.

Opties voor de afstelling

Voor afstelling van de beschermkap grijpt de vrijgavehendel 9 voor de beschermkap met behulp van een ratelfunctie in één van de uitlijningsgaten 15 op de kraag van de beschermkap in. Uw slijpmachine biedt twee opties voor de afstelling.

• One-touch ^TM : In deze positie gaat de zijde die ingrijpt schuin over naar het volgende gat van de uitlijning wanneer de beschermkap naar rechts wordt gedraaid (as naar de gebruiker gericht), maar vergrendelt zichzelf in de richting naar links.
• Two-touch ^TM : In deze positie is de ingrijpende zijde recht en rechthoekig. Nu gaat deze NIET zelf over naar het volgende gat voor de uitlijning, maar doet dat pas wanneer de vrijgavehendel voor de beschermkap ingedrukt wordt gehouden terwijl tegelijkertijd de beschermkap naar links of naar rechts wordt gedraaid (as naar de gebruiker gericht).

One-Touch™

Two-Touch™

Opties voor afstelling van de beschermkap

Om de vrijgavehendel van de beschermkap 9 in te stellen voor de gewenste optie:

1. Verwijder de schroef 12 met een T20-bit.
2. De vrijgavehendel van de beschermkap verwijderen terwijl u let op de stand van de veer. Het uiteinde van de hendel kiezen voor de gewenste instelling. One-touch grijpt met behulp van het schuine uiteinde van de vrijgavenhendel van de beschermkap 9 in de gaten 15 voor de uitlijning op de steling van de beschermkap in. Two-touch grijpt met behulp van het rechthoekige uiteinde in de gaten 15 voor de uitlijning op de steling van de beschermkap in.
3. Plaats de hendel terug met het gewenste einde onder de veer 13 . Controleer dat de hendel goed contact maakt met de veer.
4. Plaats de schroef terug met een aanhaalmoment van 2,0 - 3,0 Nm. Controleer door de vrijgavehendel van de beschermkap 9 in te drukken, dat de schroef goed is geplaatst en de veer goed werkt.

Beschermkap monteren (Afb. D)

OPGELET: Controleer, voordat u de beschermkap monteert, dat de schroef, de hendel en de veer goed zijn geplaatst.

1. Houd, met de as naar u toe gericht, de vrijgavehendel van de beschermkap 9 ingedrukt.
2. Lijn de nokken op de 21 op de beschermkap uit met de sleuven 14 op de tandwielkast.
3. Duw de beschermkap omlaag tot de nokken van de beschermkap ingrijpen en draai ze in de groef op de tandwielkastnaaf. Laat de vrijgavehendel van de beschermkap los.
4. De beschermkap plaatsen:

One-touch™: Draai de beschermkap naar rechts in de werkstand van uw keuze. Houd de vrijgavehendel 9 ingedrukt en draai de beschermkap naar links.

Two-touch™: Houd de vrijgavehendel 9 van de beschermkap ingedrukt. Draai de beschermkap naar rechts of naar links in de werkstand van uw keuze.

OPMERKING: De beschermkap als geheel moet worden geplaatst tussen de as en de gebruiker, zodat laatstgenoemde maximaal is beschermd.

De vrijgavehendel van de beschermkap moet in één van de uitlijningsgaten 15 op de kraag van de beschermkap klikken. Dan kunt u er zeker van zijn dat de beschermkap goed vastzit.

1. Voer de stappen 1 – 3 van deze instructies in omgekeerde volgorde uit wanneer u de beschermkap wilt losnemen.

Flenzen en schijven

Monteren van schijven die niet zijn voorzien van een naaf (Afb. E)

WAARSCHUWING: Wanneer de flens/klemmoer/schijf redacted wordt geplaatst, kan dat leiden tot ernstige letsel (of beschadiging van het gereedschap of de schijf).

OPGELET: Meegeleverde flenzen moeten worden gebruikt minderzonen schuurschijven van Type 27 en Type 42 en slijpschijven van Type 41. Raadpleeg de Tabel voor gebruik van accessoires en beschermkappen voor meer informatie.

WAARSCHUWING: Een gesloten, tweezijdige beschermkap voor zaagschijven is nodig wanneer met zaagschijven wordt gewerkt.

WAARSCHUWING: Gebruik van een beschadigde flens of beschermkap of gebruik van een verkeerde flens en beschermkap kan leiden tot ernstig letsel als de schijf breekt of als u de schijf aanraakt. Raadpleeg de Tabel voor gebruik van accessoires en beschermkappen voor meer informatie.

1. Plaats het gereedschap op een tafel, de beveiliging omhoog.
2. Plaats de steunflens zonder schroefdraad 4 op as 2 met het verhoogde middenstuk (geleider) naar de schijf gericht.

3. Plaats de schijf 16 tegen de steunflens en centreer daarbij de schijf op het verhoogde middenstuk (geleider) van de steunflens.

4. Druk de asvergrendelknop in en met de verzonken kant van de klemmoer van de schijf weg gericht, draai de klemmoer 5 op de as zodat de nokken ingrijpen in de twee gleuven op de as.

5. Draai de klemmoer aan met een steeksleutel 20 terwijl u de asvergrendelknop ingedrukt houdt.
6. U kunt de schijf verwijderen door de asvergrendelknop in te drukken en de flensmoer met een sleutel los te draaien.

Monteren van steunkussens (Afb. F)

OPMERkInG: Het gebruik van een beschermkap met schuurschijven die een steunkussen gebruiken, vaak met vezel versterkte schijven genoemd, is niet verplicht. Omdat een beschermkap niet verplicht is met gebruikt van deze accessoires kan het zijn dat de beschermkap niet goed past.

WAARSCHUWING: Wanneer de flens/klemmoer/schijf rooped wordt geplaatst, kan dat leiden tot ernstige letsel (of beschadiging van het gereedschap of de schijf).

WAARSCHUWING: De juiste beschermkap moet weer van geïnstalleerd voor de slijpschijf, de zaagschijf, de schuurschijf, de draadborstel of bij toepassingen van de draadschijf, nadat de schuurtoepassingen zijn voltooid.

1. Plaats of draai een van het juiste schroefdraad voorzien steunkussen 17 op de as.
2. Plaats de schuurschijf 18 op het steunkussen 17.
3. Draai, terwijl u de asvergrendelknop 1 ingedrukt houdt, de klemmoer 19 op de as en breng het verhoogde middenstuk op de klemmoer in het midden van de schuurschijf en het steunkussen aan.
4. Zet de klemmoer met de hand vast. Druk vervolgens de asvergrendelknop in en draai de schuurschijf tot de schijf en de klemmoer stevig tegen elkaar zitten.
5. U kunt de schijf verwijderen door het steunkussen en het schuurkussen vast te pakken en te draaien terwijl u de asvergrendelknop ingedrukt houdt.

Schijven met naaf plaatsen en verwijderen (Afb. A)

Schijven met naaf worden direct op de as met M14-schroefdraad geplaatst. De schroefdraad van het accessoire moet overeenkomen met de schroefdraad op de as.

1. Verwijder de steunflens door deze van het gereedschap te trekken.
2. Draai de schijf met de hand op de as 2.
3. Druk de asvergrendelknop 1 in en zet de naaf van de schijf met een moersleutel vast.
4. Ga in omgekeerde volgorde te werk wanneer u de schijf wilt verwijderen.

KENNISGEVING: Wanneer u nalaat de schijf goed vast te zetten voordat u het gereedschap inschakelt, kan dat beschadiging van het gereedschap of van de schijf tot gevolg hebben.

Monteren van draadborstels en draadschijven (Afb. A)

WAARSCHUWING: Wanneer de flens/klemmoer/schijf

ged wordt geplaatst, kan dat leiden tot ernstige letsel

(of beschadiging van het gereedschap of de schijf).

ORGELET: Beperk het risico van persoonlijk luisel, draag werkhandschoenen wanneer u

met draadborstels en schijven werkt. Zij kunnen scherp worden.

OPGELET: Beperk het risico van beschadiging het gereedschap, de schijf of de borstel mag de beschermkap niet raken wanneer de kap is gemonteerd of in gebruik is. Niet-waarneembare beschadiging van het accessoire kan optreden, waardoor stukjes draad los kunnen komen van de schijf of van de borstel.

Draadborstels of draadschijven worden direct op de as met schroefdraad geplaatst zonder dat flenzen worden gebruikt. Gebruik alleen de draadborstels of draadschijven die voorzien zijn van een naaf met M14-schroefdraad. Deze accessoires zijn tegen meerprijs verkrijgbaar bij uw dealer ter plaatse of bij een officieel servicecentrum.

1. Plaats het gereedschap op een tafel, de beveiliging omhoog.
2. Draai met de hand de schijf op de as.
3. Druk de asvergrendelknop 1 in en zet de schijf met een moersleutel vast op de naaf van de draadschijf of draadborstel.
4. U kunt de schijf verwijderen door de hierboven vermelde instructies in omgekeerde volgorde uit te voeren.

KENNISGEVING: Beperk het risico van beschadiging van het gereedschap, zet de naaf van de schijf goed op de as vast voordat u het gereedschap inschakelt.

Voordat u het gereedschap in gebruik neemt

• Installeer de beschermkap en de geschikte schijf of het geschikte wiel. Gebruik geen extreem versleten schijven of wielen.
• Controleer dat de binnenste en buitenste flens op juiste wijze zijn gemonteerd. Volg de instructies die worden gegeven in de Tabel voor gebruik van accessoires en beschermkappen.
• Controleer dat de schijf dat het wiel draait in de richting van de pijlen op het accessoire en het gereedschap.
• Gebruik een hulpstuk niet als dit beschadigd is. Controleer accessoires zoals schuurschijven voor gebruik op schilfers en barstjes, steunkussens op barstjes, scheurtjes of excessieve slijtage, staalborstels op losse of gespleten draden. Als het gereedschap of het accessoire is gevallen, inspecteer het dan op schade of plaats een onbeschadigd accessoire. Na het inspecteren en plaatsen van een accessoire zorgt u ervoor dat u en omstanders uit de buurt van het bereik van het ronddraaiende accessoire blijven en laat u het gereedschap gedurende een minuut onbelast op maximale snelheid draaien. Beschadigde accessoires breken gewoonlijk af tijdens deze testtijd.

WERKING

Gebruiksaanwijzing

WAARSCHUWING: Houd u altijd aan de veigheidsinstructies en van toepassing zijnde voorschriften.

WAARSCHUWING: Beperk het gevaar van ernstig monlijk letsel, schakel het gereedschap uit en koppel het los van de stroomvoorziening, voordat u een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert. Controleer dat de

aan/uit-schakelaar in de stand UIT staat. Een onvoorziene opstart kan letsel veroorzaken.

WAARSCHUWING: Zom ervoor dat al b

Zorg ervoor dat al het materiaal dat geschuurd of gezaagd moet worden stevig op zijn plaats zit.
- Zet het werkstuk vast en ondersteun het. Zet het werkstuk met klemmen of een bankschroef vast en ondersteun het op een stabiele ondergrond. Het is belangrijk dat u het werkstuk stevig vastzet en ondersteunt zodat u het onder controle houdt en het niet kan verschuiven. Wanneer het werkstuk verschuift of wanneer u de controle over het werkstuk verliest, kan dat leiden tot een gevaarlijke situatie met mogelijk persoonlijk letsel als gevolg.
- Ondersteun panelen of een ander groot werkstuk zodat het risico van vastlopen of terugslaan van de schijf minder groot is. Grote werkstukken kunnen onder hun eigen gewicht doorzakken. De ondersteuning moet onder het werkstuk worden geplaatst, dicht bij de zaaglijn en de rand van het werkstuk, aan beide zijden van de schijf.
- Draag altijd de gebruikelijke werkhandschoenen wanneer u met dit gereedschap werkt.
- De tandwielkast wordt zeer heet tijdens gebruik.
- Oefen slechts geringe druk op het gereedschap uit. Oefen geen zijwaartse druk uit op de schijf.
- Installeer altijd de beschermkap en de juiste schijf. Gebruik niet een schijf die al te zeer versleten is.
- Controleer dat de binnenste en buitenste flens op juiste wijze zijn gemonteerd.
- Controleer dat de schijf dat het wiel draait in de richting van de pijlen op het accessoire en het gereedschap.
- Overbelast de machine niet. Als het gereedschap heet wordt, laat het dan een paar minuten zonder belasting draaien zodat het accessoire kan afkoelen. Raak accessoires niet aan voordat ze zijn afgekoeld. De schijven worden zeer heet tijdens gebruik.
- Werk nooit met de slijpkom zonder geschikte beschermkap.
- Gebruik het elektrisch gereedschap niet met een afkortstandaard.
- Gebruik nooit blotters samen met gelijmde schuurproducten.
- Bedenk dat de schijf blijft draaien, nadat het gereedschap is uitgeschakeld.

Juiste handpositie (Afb. G)

WAARSCHUWING: Beperk het risico op ernstig persoonlijk letsel, plaats ALTIJD uw handen in de juiste positie, zoals afgebeeld.

WAARSCHUWING: Beperk het risico van ernstig personlijk letsel, houd het gereedschap ALTIJD stevig vast, zodat u bent voorbereid op een plotselinge terugslag.

De juiste positie van de handen betekent een hand op de zijhandgreep 3, terwijl u met de andere hand de behuizing van het gereedschap vasthoudt, zoals wordt weergegeven op Afbeelding G.

Aan/Uit-schakelaar en ontgrendelingshendel (Afb. A)

WAARSCHUWING: Controleer voordat u het gieedschap gebruikt, dat de hendel stevig vastzit.

1. Schakel het gereedschap in door de ontgrendelingshendel 8 in de richting van de achterzijde van het gereedschap te drukken en vervolgens schakelaar 7 in te drukken. Het gereedschap loopt zolang u de schakelaar ingedrukt houdt.
2. Zet het gereedschap uit door de aan/uit-schakelaar los te laten.

WAARSCHUWING: Houd de zijhandgreep en de luitzing van het gereedschap stevig vast zodat u de controle over het gereedschap behoudt tijdens het opstarten en het gebruik, en totdat het wiel of accessoire niet meer draait. Het is belangrijk dat u het gereedschap pas neerlegt wanneer de schijf volledig tot stilstand is gekomen.

WAARSCHUWING: Laat het gereedschap volledig op welheid komen voor u met het gereedschap het werkoppervlak raakt. Schakel het gereedschap pas uit wanneer u het van het werkoppervlak hebt getild.

Asvergrendeling (Afb. B)

De asvergrendeling 1 is bedoeld om te voorkomen dat de as ronddraait terwijl u schijven plaatst of verwijdert. Gebruik de asvergrendeling uitsluitend als het gereedschap is uitgeschakeld, de stekker uit het stopcontact is gehaald en volledig tot stilstand is gekomen.

KENNISGEVING: Beperk het risico van beschadiging van het gereedschap, schakel de asvergrendeling niet in wanneer het gereedschap in bedrijf is. Er kan schade aan het gereedschap optreden en het bevestigde accessoire kan losschieten, hetgeen mogelijk tot letsel kan leiden.

U kunt de vergrendeling inschakelen door de knop van de asvergrendeling in te drukken en de as te draaien tot dat niet verder kan.

Slijpen, schuren en draadborstelen

OPGELET: Gebruik altijd de beschermkap die in deze beheiding wordt aangegeven.

WAARSCHUWING: Metaalstof verzamelt zich. Veldig gebruik van flapschijven bij toepassingen op metaal kan leiden tot een verhoogd risico op een elektrische schok. U kunt dit risico te beperken door vóór gebruik een aardlekschakelaar te installeren en de ventilatieopeningen dagelijks schoon te maken met perslucht, volgens onderstaande onderhoudsinstructies.

Als u werkt aan een oppervlak of werkstuk:

1. Geef het gereedschap de tijd om volledig op snelheid te komen voordat u met het gereedschap het werkoppervlak aanraakt.
2. Oefen minimale druk uit op het werkoppervlak, laat het gereedschap op hoge snelheid zijn werk doen. Het rendement van het gereedschap bij het verwijderen van materiaal is het grootst wanneer het gereedschap op hoge snelheid werkt.

Hoek

1. Houd een goede hoek aan tussen het gereedschap en het werkoppervlak. Raadpleeg de tabel voor een specifieke functie.

Functie Hoek

Slijpen 20°-30°

Schuren met een flapschijf 5°-10°

Schuren met steunkussen 5°–15°

Draadborstelen 5°-10°

1. Houd altijd contact tussen de rand van de schijf en het werkoppervlak.

2. Beweeg het gereedschap voortdurend naar voren en achteren tijdens het slijpen, schuren met flapschijven of draadborstelen, zodat er geen groeven in het werkoppervlak ontstaan.

3. Als u schuurt met een steunkussen, verplaats het gereedschap dan voortdurend in een rechte lijn zodat er geen brand- en draaiplekken in het werkoppervlak ontstaan.

OPMERKING: Het gereedschap op het werkoppervlak laten rusten zonder het te bewegen, beschadigt het werkstuk.

1. Til het gereedschap van het werkoppervlak voor u het gereedschap uitschakelt. Laat het gereedschap tot stilstand komen en leg het daarna pas neer.

OPGELET: Ga extra voorzichtig te werk wanneer u over een hand werkt, omdat u dan een plotselinge scherpe beweging van de slijpmachine kunt ervaren.

Voorzorgsmaatregelen voor het werken met geverfde oppervlakken

1. Het schuren of met een draadborstel verwijderen van verf op loodbasis wordt NIET AANBEVOLEN omdat het moeilijk is het verontreinigde stof onder controle te houden. Voor kinderen en zwangere vrouwen is loodvergiftiging het meest gevaarlijk.
2. Omdat het zonder chemische analyse moeilijk is vast te stellen of een verf lood bevat, adviseren wij de volgende voorzorgsmaatregelen wanneer u verf schuurt:

Persoonlijke veiligheid

1. Kinderen en zwangere vrouwen mogen niet worden toegelaten op een werkplek waar verf wordt geschuurd of gestaalborsteld, totdat alle schoonmaakwerkzaamheden zijn voltooid.
2. Alle personen die de werkplek betreden moeten een stofmasker dragen. Het filter moet dagelijks worden vervangen of wanneer de drager moeilijkheden heeft met ademhalen.

OPMERKING: Gebruik alleen stofmaskers die geschikt zijn voor het werken met stof van loodhoudende verf en dampen. Gewone stofmaskers bieden deze bescherming niet. Ga naar de gereedschapswinkel bij u in de buurt en vraag naar het juiste stofmasker met NIOSH-goedkeuring.

1. EET, DRINK EN ROOK NIET op de werkplek zodat u geen verontreinigde verfdeeltjes binnen kunt krijgen. Personen die dit werk uitvoeren moeten zich wassen en moeten opruimen VOORDAT zij eten, drinken of roken. Etenswaar, drinken en rookgerei mogen niet achterblijven op de werkplek waar er stof op kan neerdalen.

Milieuveiligheid

1. Verf moet worden verwijderd op een manier dat er zo min mogelijk stof wordt gegenereerd.
2. Ruimten waar verf wordt verwijderd moeten worden afgedicht met plastic doek met een dikte van 4 mils.
3. Schuren moet zo worden uitgevoerd dat er weinig sporen van verfstofdeeltjes buiten de werkplek komen.

Reinigen en verwijderen

1. Alle vlakken op de werkplek moeten dagelijks worden gestofzuigd en grondig worden gereinigd zolang er wordt geschuurd. Stofzuigerzakken moeten regelmatig worden vervangen.
2. Plastic dekkleden moeten worden verzameld en worden verwijderd met eventuele stofsnippers en ander verwijderd vuil. Zij moeten in afgedichte vuilnisbakken worden geplaatst en worden verwijderd via de gebruikelijke vuilnisophaaldienst.
   Tijdens het schoonmaken moeten kinderen en zwangere vrouwen uit de buurt worden gehouden van de directe werkplek.
3. Alle speelgoed, afwasbare meubels en gebruiksvoorwerpen die worden gebruikt door kinderen, moeten grondig worden gewassen voordat ze weer worden gebruikt.

Randen slijpen en zagen

WAARSCHUWING: Gebruik schijven voor het zagen/sijpen van randen niet voor het slijpen van oppervlakken omdat deze schijven niet bestand zijn tegen de zijdelingse druk die ontstaat bij het slijpen van een oppervlak. Breuk van de schijf en letsel kan het gevolg zijn.

LETOP: Schijven die worden gebruikt voor zagen en het schuern van randen kunnen breken of terugslaan als zij worden gebogen tijdens de werkzaamheden. Tijdens alle schuur/zaag werkzaamheden moet de open zijde van de beschermkap van de gebruiker vandaan zijn gericht.

KENNISGEVING: Randen slijpen/zagen met een Type 27-schijf moet worden beperkt tot ondiepe zaagsneden en inkepingen—minder dan 13 mm diep met een nieuwe schijf. Verminder de diepte van de zaagsnede/inkeping gelijk aan de vermindering van de schijfdiameter als deze afslijt. Raadpleeg de Tabel voor gebruik van accessoires en beschermkap voor meer informatie. Gebruik een Type A beschermkap tijdens randen slijpen/zagen met een Type 41 schijf.

1. Geef het gereedschap de tijd om volledig op snelheid te komen voordat u met het gereedschap het werkoppervlak aanraakt.
2. Oefen minimale druk uit op het werkoppervlak, laat het gereedschap op hoge snelheid zijn werk doen. Het schuur- en zaagrendement van het gereedschap is het grootst wanneer het gereedschap op hoge snelheid werkt.

3. Ga zo staan dat de open onderzijde van de schijf van u af is gericht.

4. Verander niet meer de hoek van de zaagsnede wanneer het zagen is begonnen en er in het werkstuk een inkeping is ontstaan. Wanneer u de hoek verandert zal daardoor de schijf worden gebogen en dat kan leiden tot breuk van de schijf. Schijven voor het slijpen van randen zijn niet bestand tegen zijdelingse druk die wordt veroorzaakt door buigen.

5. Til het gereedschap van het werkoppervlak voordat u het gereedschap uitschakelt. Laat het gereedschap tot stilstand komen en leg het daarna pas neer.

Toepassingen op metaal

Als u het gereedschap gebruikt voor toepassingen op metaal, zorg er dan voor dat een differentieelschakelaar is geplaatst om overige risico's als gevolg van stroomverlies veroorzaakt door metaalslijpsel te voorkomen.

Als de stroomvoorziening wordt uitgeschakeld door de differentieelschakelaar, brengt u het gereedschap naar de erkende DEWALT reparateur.

WAARSCHUWING: Bij extreme werkomstandigheden k##### geleidend stof zich in de machinebehuizing ophopen als u met metaal werkt. Dit kan ertoe leiden dat de beschermende isolatie in de machine wordt aangetast, met een mogelijk risico op een elektrische schok.

Om de opeenhoping van metaalslijpsel in de machine te voorkomen, raden we u aan om de ventilatieopeningen dagelijks vrij te maken. Zie Onderhoud.

Metaal zagen

Gebruik voor het snijden met gebonden schuurmiddelen altijd de beschermkap Type A.

Werk bij het zagen op een gematigde snelheid, aangepast aan het materiaal dat wordt gezaagd. Zet geen druk op de zaagschijf, kantel de machine niet en laat de machine niet trillen.

Verminder niet de snelheid van lopende zaagschijven door zijwaartse druk uit te oefenen.

De machine moet altijd in een omhooggaande beweging werken. Anders bestaat er het gevaar dat de machine uit de zaagsnede wordt geduwd en u de controle verliest.

Bij het zagen van profielen en vierkante balken kunt u het beste beginnen bij de kleinste doorsnede.

Ruw slijpen

Gebruik nooit een zaagschijf voor opruwen.

Gebruik altijd de beschermkap Type B.

Bij het opruwen worden de beste resultaten behaald wanner de machine in een hoek van 30° tot 40° wordt geplaatst. Beweeg de machine heen en weer met gematigde druk. Op deze manier wordt het werkstuk niet te heet, verkleurt het niet en ontstaan er geen groeven.

Natuursteen zagen

Met de machine mag alleen droog worden gezaagd.

Voor het zagen van steen kunt u het beste een diamant zaagschijf gebruiken. Werk alleen met de machine met een extra stofmasker.

Werkadvies

Ga voorzichtig te werk wanneer u sleuven zaagt in draagmuren.

Voor sleuven in draagmuren gelden in elk land speciale voorschriften. Deze voorschriften moeten onder alle omstandigheden in acht worden genomen. Vraag, voordat u met de werkzaamheden begint, advies aan de verantwoordelijke bouwopzichter, architect of bouwkundig adviseur.

ONDERHOUD

DEWALT elektrisch gereedschap is ontworpen om gedurende lange tijd te functioneren met een minimum aan onderhoud. Het continu naar tevredenheid functioneren hangt af van de juiste zorg voor het gereedschap en regelmatige reiniging.

WAARSCHUWING: Beperk het gevaar van ernstig poonlijk letsel, schakel het gereedschap uit en koppel het los van de stroomvoorziening, voordat u een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert. Controleer dat de aan/uit-schakelaar in de stand UIT staat. Een onvoorzienе opstart kan letsel veroorzaken.

Koolborstels

De motor wordt automatisch uitgeschakeld om aan te geven dat de koolstofborstels bijna versleten zijn en dat het gereedschap een onderhoudsbeurt nodig heeft. De koolborstels kunnen niet door de gebruiker worden vervangen. Breng het gereedschap naar een erkende DEWALT reparateur.

Smering

Uw elektrische gereedschap heeft geen aanvullende smering nodig.

Reiniging

WAARSCHUWING: Elektrische schok en mechanisch gelt. Koppel het elektrisch apparaat los van de voeding vóór het reinigen.

WAARSCHUWING: Houd het elektrisch apparaat en de vortiesleuven altijd schoon, om een veilige en efficiënte werking te verzekeren.

WAARSCHUWING: Gebruik nooit oplosmiddelen of de be bijtende chemicaliën voor het reinigen van de niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de materialen die in deze onderdelen gebruikt zijn, aantasten. Gebruik een doek, alleen nat gemaakt met water en zachte zeep. Laat nooit vloeistof in het gereedschap dringen; dompel nooit enig onderdeel van het gereedschap onder in een vloeistof.

De ventilatiesleuven kunnen gereinigd worden met een droge, zachte niet metalen borstel en/of een geschikte stofzuiger. Gebruik geen water of schoonmaakmiddelen. Draag een goedgekeurde veiligheidsbril en een goedgekeurd stofmasker.

Als optie verkrijgbare accessoires

WAARSCHUWING: Aangezien accessoires die niet door DMLT worden aangeboden niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Beperk het risico op letsel,

gebruik alleen door DEWALT aanbevolen accessoires met dit product.

WAARSCHUWING: Gebruik geen gebonden schuurschijf van van de uiterste datum (EXP), zoals aangegeven nabij het midden van de schijf(indien voorzien) staat aangegeven. Bij schijven waarvan de uiterste datum is verstreken, is het risico op breuk aanwezig, hetgeen ernstig letsel kan veroorzaken. Gebonden schuurschijven opslaan op een droge plaats, waar geen extreme temperaturen of vochtigheid zal optreden. Vernietig schijven waarvan de uiterste datum is verstreken of schijven die beschadigd zijn, zodat deze niet meer gebruikt kunnen worden.

Vraag uw verdeler om meer informatie over de juiste accessoires.

	Max. [mm]		[mm]	Min. Rotatie [min.-1]	Omtreksnelheid m/s	Lengte draadgat [mm]
	D	b	d
D	115	6	22,23	11.500 80-
	125	6	22,23	11.500 80-
D	115	--	1	11.500 80-
	125	--	1	11.500 80-

		Max. [mm]		[mm]	Min. Rotatie [min.-1]	Omtreksnelheid m/s	Lengte draadgat [mm]
		D b d
		75 30 M14 11.500 45 20,0
		115 12 M14 11.500 80 20,0
		125 12 M14 11.500 80 20,0

Bescherming van het milieu

Gescheiden afvalinzameling. Producten en accu's die zijn voorzien van dit symbool mogen niet worden weggegooid bij het normale huishoudafval.

Producten en accu's bevatten materialen die kunnen worden herwonnen en gerecycled waardoor de vraag

naar grondstoffen afneemt. Recycle elektrische producten en accu's volgens de ter plaatse geldende voorschriften. Nadere informatie is beschikbaar op www.2helpU.com.

Aanvullende informatie over Beschermkappen en Accessoires voor DWE4277

Wanneer u gesegmenteerde diamantschijfven gebruikt, gebruik dan alleen diamantschijven met een opening rondom die niet groter is dan 10 mm en een negatieve hellinghoek.

≤10 mm

WERK NIET MET

gesegmenteerde diamantschijven met een opening rondom groter dan 10 mm en/of een positieve hellinghoek.

Voor alle accessoires voor werken met slijp-, schuur- en draadschijven, moet het laagste deel van het accessoire binnen het accessoire vallen met een ruimte van 2 mm of meer tot de onderste lip van de beschermkap.

≥2 mm

Tabel met toepassingen van accessoires en beschermkappen
Type beschermkap Hulpstuk Beschrijving De slijper plaatsen
Type B beschermkap		Slijpschijf met verzonken middelpunt	Type B beschermkapSteunflensType 27 schijf met verzonken middelpuntKlemmoer met schroefdraad
		Schijfflap
		Staalborstel schijven
		Staalborstel schijf met schroefbout	Type B beschermkapStaalborstel schijf
		Staalborstel met schroefbout	Type B beschermkapStaalborstel
		Steunkussen/ schuurpapier	Type B beschermkapRubberen steunkussenSchuurschijfKlemmoer met schroefdraad
Tabel voor gebruik van accessoires en beschermkappen (vervolg)
Type beschermkap Hulpstuk Beschrijving De slijper plaatsen
Type ABeschermkap		Zaagschijf voormetselwerk,gelijmd	Type A beschermkap
		Zaagschijf voormetaal, gelijmd	Steunflens
Type ABeschermkapOFType Bbeschermkap		Diamantslijpschijven	SlijpschijfKlemmoer met schroefdraad

GPYAAR: Niet gebruiken voor het zagen of bewerken van hout. Geen zaagbladen met tanden gebruiken. Dit kan ernstig persoonlijk letsel veroorzaken.
