Produkttype	Professionel vinkelsliber
Mærke	DeWalt
Model	DWE4277
Forsyningsspænding	230 V CA
Optaget effekt	1500 W
Tomgangshastighed	10500 min⁻¹
Slibeskivediameter	125 mm
Slibeskivetykkelse (max)	6,0 mm
Skæreskivediameter	125 mm
Skæreskivetykkelse (max)	3 mm
Børstediameter	115 mm
Børstetykkelse (max)	13 mm
Akseldiameter	M14
Vægt (med håndtag og afskærmning)	2,5 kg
Lydtryksniveau LPA	93 dB(A)
Lydeffektniveau LWA	101 dB(A)
Vibration (overfladeslibning)	8,8 m/s²
Vibration (skiveslibning)	3,4 m/s²
Vibration (skæring)	7,7 m/s²
Hovedfunktioner	Slibning, polering, metalbørstning, skæring (med passende tilbehør)
Anti-vibrationssystem	Anti-vibrations sidehåndtag
Indstilling af beskyttelsesafskærmning	One-Touch™ og Two-Touch™
Sikkerhed	Dobbelt isolering, aksellås, aftrækkerkontakt med låsearm, selvafbrydende kul
Vedligeholdelse og rengøring	Rengør ventilationsåbningerne med en ikke-metallisk børste eller støvsuger; brug ikke opløsningsmidler
Reservedele og reparationsmuligheder	Reparation hos autoriseret DeWalt-servicecenter; kul kan ikke udskiftes af brugeren

Ofte stillede spørgsmål - DWE4277 DEWALT

Hvordan udskifter jeg slibeskiven på DWE4277?

Tag stikket ud af værktøjet. Tryk på aksellåseknappen (1) for at blokere spindlen. Brug den medfølgende sekskantnøgle til at løsne låsemøtrikken (5). Udskift skiven og spænd møtrikken igen, mens du holder låsen inde.

Hvilke typer skiver kan jeg bruge med denne vinkelsliber?

Du kan bruge forsænkede slibeskiver (type 27), skæreskiver (type 41), lamelskiver, metalbørster og slibepuder. Overhold de maksimale diametre og tykkelser, der er angivet i tekniske specifikationer.

Hvordan justerer jeg beskyttelsesafskærmningen?

Vinkelsliberen tilbyder to justeringstilstande: One-Touch™ (rotation med uret, automatisk låsning) og Two-Touch™ (kræver tryk på frigørelsesarmen for at dreje). Se vejledningen for at indstille armen efter din præference.

Hvilket beskyttelsesudstyr skal jeg bære?

Bær altid sikkerhedsbriller, høreværn (lydniveau op til 101 dB), en støvmaske og arbejdshandsker. Brug værktøjet med begge hænder.

Hvordan reducerer jeg vibrationer under brug?

Brug det medfølgende anti-vibrations sidehåndtag. Hold værktøjet fast, arbejd ved fuld hastighed uden at presse, og tag regelmæssige pauser. Vibrationsværdierne er angivet i specifikationerne.

Kan jeg bruge denne vinkelsliber til at skære metal?

Ja, med en passende skæreskive (type 41 eller diamant) og beskyttelsesafskærmning type A (skæring). Til metaller skal du bruge en fejlstrømsafbryder (RCD) for at undgå risici på grund af ledende spåner.

Hvad gør jeg, hvis kulene er slidte?

Vinkelsliberen stopper automatisk, når kulkulene er slidte. De kan ikke udskiftes af brugeren; aflever værktøjet til et autoriseret DeWalt-servicecenter for udskiftning.

Hvad er effekten og hastigheden på DWE4277?

Den optagne effekt er 1500 W, og tomgangshastigheden er 10500 o/min. Dette muliggør effektivt arbejde på forskellige materialer.

Hvordan rengør jeg vinkelsliberen?

Tag stikket ud af værktøjet. Brug en blød ikke-metallisk børste eller støvsuger til at rengøre ventilationsåbningerne. Brug ikke opløsningsmidler eller vand. Tør huset af med en fugtig klud og mild sæbe.

Hvad er risiciene ved tilbageslag, og hvordan undgår jeg dem?

Tilbageslag opstår, hvis skiven sætter sig fast eller klemmer. For at undgå det: hold værktøjet fast med begge hænder, tryk ikke, brug sidehåndtaget, undgå skarpe hjørner, og placer ikke din krop i skivens linje.

BRUGSANVISNING DWE4277 DEWALT

Dansk (oversat fra original brugsvejledning) 3

Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT til én af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske data

		DWE4277
Spænding V	AC	230
Type 5
Effektindgang W 1500
Tomgangshastighed/nominel hastighed min	-1	10500
Diameter af slibehjul mm 125
Tykkelse af slibehjul (maks) mm 6,0
Diameter af skærehjul mm 125
Tykkelse af skærehjul (maks) mm 3
Diameter af trådhjul mm 115
Hjultykkelse (maks) mm	13
Spindeldiameter		M14
Spindellængde	mm	18,5
Vægt	kg 2,5

* vægt inkluderer sidehåndtag og beskyttelsesskærm

Samlede støjværdier og vibrationsværdier (triax vector sum) i henhold til EN62841-2-3:

L_PA (emissionslydtrykniveau)	dB(A)	93
L_WA (lydeffektniveau)	dB(A) 101
K (usikkerhed for det givne lydniveau)	dB(A)	3
Overfladeslibning
Vibrationsemissionsværdi a_h,AG =	m/s2	8,8
Usikkerhed K =	m/s2 1,5
Skiveslibning
Vibrationsemissionsværdi a_h,DS =	m/s2	3,4
Usikkerhed K =	m/s2 1,5
Afskæring
Vibrationsemissionsværdi a_h,CO =	m/s2	7,7
Usikkerhed K =	m/s2	1,5

FORSIGTIG: Arbejde med stålbørste eller slibeskæring kan føre til forskellige vibrationsniveauer!

Der erklærede vibrations- og støjemissionsniveau, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN62841 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbig eksponeringsvurdering.

ADVARSEL: Det angivne vibrations- og/eller støjemissionsniveau repræsenterer værktøjets primære anvendelsesområder. Hvis værktøjet anvendes til

andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrationsemissionen imidlertid variere. Det kan markant forøge eksponeringsniveauet over den samlede arbejdsperiode.

Et estimat af eksponeringsniveauet for vibration bør også tage højde for de gange, hvor der slukkes for værktøjet, eller når det kører, men ikke bruges til arbejde. Det kan markant mindske eksponeringsniveauet over den samlede arbejdsperiode.

Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens effekter, som f.eks.: vedligehold værktøjet og tilbehør, hold hænderne varme, organisering af arbejdsmønstre.

ADVARSEL: Slibning af tynde metalplader eller andre strukturer med en stor overflade, der nemt kan vibrere, kan resultere i en samlet støjemission, der er meget højere (op til 15 dB) end de angivne støjemissionsværdier. Der bør så vidt muligt træffes passende foranstaltninger for at forhindre, at sådanne emner udsender lyd, såsom ved at anvende tunge fleksible dæmpningsmåtter. Den øgede støjemission skal også tages i betragtning både under risikovurderingen af støjeksponering og under valg af passende høreværn.

Sikringer:
Europa	230 V værktøjer	10 ampere. hovedledningsnet
U.K. & Irland	230 V værktøjer	13 ampere. i stik

Disse produkter er endvidere i overensstemmelse med direktiv 2014/30/EU og 2011/65/EU. For yderligere oplysninger, kontakt venligst DEWALT på følgende adresse eller se på bagsiden af vejledningen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT.

Mr. Georg

Markus Rompel

ADVARSEL: For at reducere risikoen for personskade bør du læse betjeningsvejledningen.

Definitioner: Sikkerhedsråd

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord. Læs vejledningen og læg mærke til disse symboler.

FARE: Angiver en overhængende farlig situation, der den ikke undgås - vil resultere i dødsfald eller alvorlig personskade.

ADVARSEL: Angiver en mulig farlig situation, der - kinne den ikke undgås - kan resultere i dødsfald eller alvorlig personskade.

FORSIGTIG: Angiver en mulig farlig situation, der - kinne en ikke undgås - kan resultere i mindre eller moderat personskade.

BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som - hvis den ikke undgås - kan resultere i ejendomsskade.

Bønder fare for elektrisk stød.

Generelle sikkerhedsadvarsler for elværktøjer

ADVARSEL: Læs alle sikkerhedsadvarsler og alle instruktioner. Manglende overholdelse af advarsler og instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER FOR FREMTIDIG REFERENCE

Termen "elværktøj" i advarslerne refererer til dit netstrømsdrevne elværktøj (ledning) eller batteridrevne (trådløse) elværktøj.

1) Sikkerhed i arbejdsområdet

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning til ulykker.
b) Brug ikke elværktøj i eksplosive omgivelser, f.eks. hvor der er brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv eller dampe.
c) Hold børn og omkringstående på afstand, når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen.

2) Elektricitet og sikkerhed

a) Elværktøjsstik skal passe til stikkontakten. Stikket må på ingen måde modificeres. Brug ikke adapterstik med jordforbundne (tilsluttede) elværktøjer. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe.

Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.

c) Elværktøj må ikke udsættes for regn eller fugt. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød.
d) ∅delæg ikke ledningen. Ledningen må aldrig bruges til at bære, trække eller frakoble elværktøjet. Hold ledningen væk fra varme, olie, skarpe kanter eller dele i bevægelse. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, skal der benyttes en strømforsyning (RCD), der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) Personsikkerhed

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, när du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlige kvæstelser.
b) Anvend personligt beskyttelsesudstyr. Anvend altid øjenbeskyttelse. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.
c) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, er der fare for ulykker.
d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan forårsage kvæstelser.
e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette udgør at du har bedre kontrol over det elektriske værktøj, när uventede situationer opstår.
f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.
g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.
h) Lad ikke kendskab fra hyppig brug af værktøjer gøre dig uforsigtig og få dig til at ignorere principperne for værktøjssikkerhed. En uforsigtig handling kan forårsage alvorlig personskade på en brøkdel af et sekund.

4) Brug og vedligeholdelse af elværktøj

a) Undgå at overbelaste elværktøjet. Brug det korrekte elværktøj til dit arbejde. Det korrekte elværktøj klarer opgaven bedre og mere sikkert med den effekt, som det er konstrueret til.
b) Brug ikke elværktøjet, hvis afbryderen er defekt. Alt elværktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten og/eller batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet.
d) Opbevar ubenyttet elværktøj uden for børns rækkevidde. Elværktøjet må ikke bruges af personer, der ikke er fortrolige med det, eller som ikke har gennemlæst disse instruktioner. El-værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.
e) Vedligehold elektriske værktøjer. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj.
f) Sørg for, at skæreværktøjer er skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at klemme sig fast og er lettere at styre.
g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.
h) Hold håndtagene og håndtagsfladerne tørre, rene og fri for olie og fedt. Glatte håndtag og gribeflader giver ikke en sikker håndtering og kontrol af værktøjet i uventede situationer.

5) Service

a) Få altid elværktøjet repareret af kvalificerede fagfolk udelukkende med identiske reservedele. Derved sikres det, at værktøjets driftssikkerhed opretholdes.

SIKKERHEDSINSTRUKTIONER TIL AL BRUG Fælles sikkerhedsadvarsler til slibning, stålbørstning eller skæring:

a) Dette elværktøj er beregnet til at fungere som en slibemaskine, pudsemaskine, stålbørste eller afstikkerværktøj. Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med dette elværktøj. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlige kvæstelser.

b) Det anbefales ikke at polere med dette elværktøj. Anden brug end den, elværktøjet er fremstillet til, kan udgøre en fare og forårsage kvæstelser.
c) Du må ikke ændre dette elværktøj til at fungere på en måde, som ikke er specifikt designet og specificeret af værktøjsfabrikanten. En sådan ændring kan føre til tab af kontrol og forårsage alvorlig personskade.
d) Anvend ikke tilbehør, der ikke er specielt designet til værktøjet og anbefalet af producenten. Blot fordi tilbehøret kan påsættes værktøjet, garanterer det ikke sikker betjening.
e) Tilbehørets nominelle hastighed skal mindst svare til den maksimale hastighed, der er markeret på elværktøjet. Tilbehør, der kører hurtigere end dets nominelle hastighed, kan gå itu og flyve væk.
f) Tilbehørets udvendige diameter og tykkelse skal ligge inden for elværktøjets nominelle kapacitet. Tilbehør af ukorrekt størrelse kan ikke opbevares eller kontrolleres korrekt.
9) Dimensionerne på tilbehørets montering skal passe til dimensionerne på monteringsbeslaget på elværktøjet. Tilbehør, der ikke matcher med el-værktøjets monterede hardware, vil køre ud af balance, vibrere for meget og kan medføre tab af kontrol.
h) Brug ikke beskadiget tilbehør. Før brug af tilbehør undersøges f.eks. slibehjul for skår og revner, støttepuder for revner eller slid og stålbørste for løse eller revnede tråde. Hvis elværktøjet eller tilbehøret tabes, bør det undersøges for skade, eller der bør monteres ubeskadiget tilbehør. Efter undersøgelse og montering af tilbehør placeres du og tilskuere væk fra tilbehørets rotationsplan, og elværktøjet køres ved maksimal tomgangshastighed i et minut. Beskadiget tilbehør vil normalt gå i stykker under denne testkørsel.
i) Brug personlige værnemidler. Afhængig af brugen bør du anvende ansigtsskærm eller beskyttelsesbriller. Hvis det er nødvendigt, skal du anvende støvmaske, hørebeskyttelse, handsker og et arbejdsforklæde, der kan modstå småt slibemateriale eller arbejdsemnefragmenter. Øjenbeskyttelsen skal kunne stoppe flyvende fremmedlegmer, der opstår som følge af de forskellige betjeninger. Støvmasken eller åndedrætsværnet skal kunne filtrere partikler, der frembringes som følge af din betjening. Forlænget eksponering for høj, intens støj kan forårsage høreskader.
j) Hold omkringstående på sikker afstand af arbejdsområdet. Folk, der befinder sig i arbejdsområdet, skal anvende personligt beskyttelsesudstyr. Fragmenter af arbejdsemnet eller ødelagt tilbehør kan flyve afsted og forårsage skade uden for det umiddelbare arbejdsområde.
k) Hold kun i el-værktøjets isolerede gribeflader, hvis der er risiko for, at skæreværktøjet kommer i kontakt med skjulte ledninger eller dets egen ledning. Hvis

skæreværktøjet kommer i kontakt med en strømførende ledning, vil blotlagte metaldele på elværktøjet blive strømførende og kan give brugeren stød.

1) Hold ledningen fri af roterende tilbehør. Hvis du mister kontrollen, kan ledningen blive skåret eller fastklemt, og din hånd eller arm kan trækkes ind i det roterende tilbehør.
m) Læg aldrig el-værktøjet fra dig, før tilbehøret er helt stoppet. Det roterende tilbehør kan gribe fast i overfladen, og du kan miste kontrollen over elværktøjet.
n) Start ikke elværktøjet, mens du bærer det på dig. Utilsigtet kontakt med det roterende tilbehør kan hænge fast i dit tøj og efterfølgende ind i huden.
o) Rengør værktøjets lufthuller med jævne mellemrum. Motorens ventilator vil trække støv ind i kabinettet, og for megen akkumulering af metalstykker kan udgøre en elektrisk fare.
p) Betjen ikke elværktøjet nær brændbare materialer. Gnister kan antænde disse materialer.
q) Anvend ikke tilbehør, der kræver kølevæske. Brug af vand eller anden kølevæske kan resultere i livsfarligt elektrisk stød.

YDERLIGERE SIKKERHEDSFORSKRIFTER FOR ALLE OPERATIONER

Årsager til og forebyggelse af tilbageslag

Tilbageslag er en pludselig reaktion på et fastklemt eller blokeret slibehjul, støttepude, børste eller andet tilbehør. Klemning eller blokering forårsager hurtig blokering af det roterende tilbehør, der gør, at det ukontrollerede elværktøj kører i modsat retning af tilbehørets rotation på det sted, det er fastkørt.

F.eks. hvis et slibehjul er fastklemt eller blokeret af arbejdsemnet, kan kanten af hjulet, der er på vej ind i det spidse punkt, grave sig ind i overfladen på materialet og forårsage, at hjulet arbejder sig ud eller falder ud. Hjulet kan enten gå imod eller væk fra operatøren, afhængigt af hjulets bevægelsesretning ved fastklemningspunktet. Slibehjul kan også gå i stykker under disse forhold.

Et tilbageslag opstår som følge af forkert brug eller ved misbrug af værktøjet. Det kan undgås ved at følge nedenstående forholdsregler:

a) Hold godt fast om elværktøjet, og placer kroppen og armen, så du kan modstå tilbageslagskraften. Anvend altid ekstrahåndtaget, hvis det medfølger, for maksimal kontrol over tilbageslag eller momentreaktion under opstart. Operatøren kan kontrollere momentreaktioner eller tilbageslagets styrke, hvis der tages korrekte forholdsregler.
b) Anbring aldrig hånden nær det roterende tilbehør. Tilbehøret kan slå tilbage over din hånd.
c) Placer ikke kroppen i området, hvor elværktøjet bevæger sig hen, hvis der opstår tilbageslag. Tilbageslag vil drive værktøjet frem i den modsatte retning af hjulets bevægelse ved blokeringspunktet.

d) Vær særlig opmærksom ved arbejde på hjørner, skarpe kanter osv. Undgå at tilbehøret hopper eller blokeres. Hjørner, skarpe kanter eller bump har en tendens til at blokere det roterende tilbehør og kan forårsage mangel på kontrol eller tilbageslag.
e) Fastgør ikke en savkæde, en træskæreklinge, et segmenteret diamanthjul med et perifert mellemrum på over 10 mm eller et savblad medtænder. Sådanne klinger forårsager ofte tilbageslag og mangel på kontrol.

Sikkerhedsadvarsler, der er specifikke for slibnings- og afskæringsfunktioner

a) Anvend kun skivetyper, der er anbefalet til dit elværktøj og den specifikke skærm, som er designet til den valgte skive. Hjul, der ikke er fremstillet til værktøjet, kan ikke afskærmes korrekt og er usikre.
b) Slibefladen på hjul med forsænket midterdel skal monteres under skærmkantens flade. Et hjul, der ikke er monteret korrekt, og som projekteres gennem fladen på kanten af beskyttelsesskærmen, kan ikke beskyttes tilstrækkeligt.

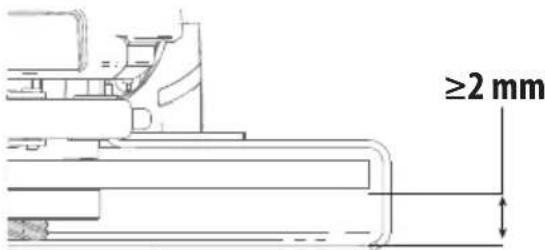

c) Skærmen skal fastgøres sikkert til elværktøjet og placeres, så mindst muligt af hjulet blotlægges mod brugeren for at opnå maksimale sikkerhed. Beskyttelsesskærmen hjælper med til at beskytte operatøren mod hjulfragmenter og utilsigtet kontakt med hjulet og gnister, som kan antænde tøjet.
d) Hjul må kun bruges til specificerede anvendelser. Eksempelvis: slib ikke med siden af afskæringshjulet. Slibeskæringshjul er tilsigtet perifer slibning. Sidekraft på disse hjul kan ødelægge dem.
e) Brug altid ubeskadigede hjulflanger, der har korrekt størrelse og form til det valgte hjul. Korrekte hjulflanger støtter hjulet og reducerer dermed muligheden for hjulskade. Flanger til skærehjul kan være forskellige fra slibehjulsflanger.
f) Brug ikke slidte hjul fra større elværktøjer. Hjul, der er beregnet til større elværktøjer, er ikke egnet til det lille værktøjs høje hastighed og kan sprænges.
g) Når du bruger hjul med dobbelt anvendelse, skal du altid bruge den korrekte beskyttelsesskærm til den anvendelse, der skal udføres. Hvis der ikke anvendes den korrekte afskærmning, kan det være, at den ønskede afskærmning ikke opnås, hvilket kan føre til alvorlig personskade.

Ekstra sikkerhedsadvarsler, der er specifikke for afskæringsfunktioner

a) Bloker ikke afskæringshjulet, og tryk ikke for kraftigt. Forsøg ikke at foretage et for dybt snit. Overbelastning af hjulet øger belastningen og følsomheden for drejning eller binding af hjulet i snittet og muligheden for tilbageslag eller hjulskade.
b) Placer ikke kroppen på linje med eller bag det roterende hjul. Når hjulet bevæger sig væk fra kroppen,

kan det mulige tilbageslag drive hjulet og elværktøjet direkte mod dig.

c) Sluk for elværktøjet, og hold det stille, indtil hjulet er helt stoppet, hvis hjulet sætter sig fast, eller hvis et snit afbrydes. Forsøg aldrig at fjerne hjulet fra snittet, mens hjulet er i bevægelse, da der ellers kan forekomme et tilbageslag. Find ud af, hvorfor hjulet har sat sig fast, og træf passende forholdsregler, så det ikke kan ske igen.
d) Genstart ikke snittet i arbejdsemnet. Lad hjulet nå fuld hastighed og sæt det derefter forsigtigt ind i snittet. Hjulet kan eventuelt binde, arbejde sig ud af arbejdsemnet eller forårsage tilbageslag, hvis elværktøjet startes i arbejdsemnet.
e) Støttepaneler eller andet arbejdsemne af overdreven størrelse for at minimere risikoen for hjulfastklemmelse og tilbageslag. Store arbejdsemner har en tendens til at synke under deres egenvægt. Arbejdsemnet skal afstøttes på begge sider af hjulet, både i nærheden af skærelinjen og ved arbejdsemnets kant.
f) Vær især forsigtig, hvis der skal udføres et "lommesnit" i et uoverskueligt område, f.eks. i en eksisterende væg. Hjulet, der skal dykke ned, kan skære gas- eller vandrør, elektriske ledninger eller genstande, der kan forårsage tilbageslag.
g) Forsøg ikke at foretage kurvet skæring. Overbelastning af diamanthjulet øger belastningen og følsomheden for drejning eller binding af diamanthjulet i snittet og muligheden for tilbageslag eller hjulskade, som kan føre til alvorlig personskade.

Yderligere sikkerhedsvejledninger for slibning

a) Brug slibepapir af den rette størrelse. Følg producentens anbefalinger angående valg af slibepapir. Slibepapir, der går ud over slibepuden, udgør en fare for flænsning og kan forårsage blokering eller flænsning af disken eller tilbageslag.

Yderligere sikkerhedsvejledninger for stålbørstning

a) Vær opmærksom på, at ståltråde slynges ud af børsten selv under almindelig funktion. Overbelast ikke ståltrådene ved at lægge for meget tryk på børsten. Stålhårene kan nemt trænge gennem tyndt tøj og/eller hud.
b) Hvis der anbefales en skærm til stålbørstning, må trådhjulet eller -børsten og skærmen ikke kunne forstyrre hinanden. Stålhjul eller børster kan udvides i diameter pga. af arbejds- og centrifugale kræfter.

Ekstra specielle sikkerhedsregler for slibemaskiner

a) Brug ikke type 11-(konisk kopskive) hjul på dette værktøj. Anvendelse af uhensigtsmæssigt tilbehør kan forårsage personskader.

b) Anvend altid sidehåndtag. Spænd håndtaget sikkert. Sidehåndtaget skal altid bruges for hele tiden at have kontrol over værktøjet.
c) Når der anvendes segmenterede diamanthjul, må der kun anvendes diamanthjul med en perifer spalte på højst 10 mm og en negativ skråningsvinkel (se Yderligere oplysninger til oversigt over beskyttelsesskærme og tilbehør.)

Tilbageværende risici

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås.

Disse omfatter:

• Hørenedsættelse.
- Risiko for personskade som følge af flyvende partikler.
- Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt under betjening.
- Risiko for personskade som følge af forlænget brug.
- Risiko for støv fra farlige stoffer.

Elmotoren er kun designet til én spænding. Kontrollér altid, at strømforsyningen svarer til spændingen på mærkepladen.

Dit DEWALT-værktøj er dobbeltisoleret i overensstemmelse med EN62841, og derfor er en jordledning ikke påkrævet.

ADVARSEL: Vi anbefaler at bruge en fejlstrømsafbryder med en mærkereststrøm på 30 mA eller mindre.

Hvis forsyningsledningen er beskadiget, skal den udskiftes med en speciel ledning, der kan rekvireres fra DEWALT serviceorganisationen.

Udskiftning af lysnetstik (kun U.K. & Irland)

Hvis et nyt lysnetstik skal monteres:

• Bortskaf det gamle stik på en sikker måde.
• Tilslut den brune ledning til polklemmen i stikket.
• Tilslut den blå ledning til den neutrale klemme.

AARSEL: Der skal ikke tilsluttes til jordklemmen.

Følg de monteringsinstruktioner, der følger med stik af god kvalitet. Anbefalet sikring: 13 A.

Brug af forlængerledning

En forlængerledning bør ikke anvendes, undtagen det er absolut nødvendigt. Brug en godkendt forlængerledning, som er egnet til din opladers indgangsstrøm (se Tekniske data). Den minimale lederstørrelse er 1,5 mm ^2 ; den maksimale længde er 30 m. Ved brug af en ledningstromle skal ledningen altid rulles helt ud.

Pakkens indhold

Pakken indeholder:

1 Vinkelsliber

1 Beskyttelsesskærm

1Sidehåndtag

1Støtteflange

1Gevindskåretfastgørelsesmøtrik

DANSK

1Sekskantnøgle

1Brugsanvisning

• Kontroller for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået under transport.
• Tag dig god tid til grundigt at læse og forstå denne brugsanvisning før brug.

Piktogrammer på værktøjet

Du kan se følgende piktogrammer på værktøjet:

Læs betjeningsvejledningen før brug.

Bær høreværn.

Bær øjenværn.

Skal altid betjenes med to hænder.

Anvend ikke Type B beskyttelsesskærmen til afskæringsopgaver.

Datakodeposition (Fig. D)

Produktionsdatokoden 11 består af et 4-cifret år efterfulgt af en 2-cifret uge og forlænges af en 2-cifret fabrikskode.

Beskrivelse (Fig. A, B)

ADVARSEL: Du skal aldrig modificere elværktøjet eller del det. Det kan medføre skade eller personskade.

1 Spindellåseknap
2 Spindel
3 Sidehåndtag
4 Støtteflange
5 Fastgørelsesmøtrik
6 Beskyttelsesskærm
7 Udløserkontakt
8 Startspærregreb
9 Beskyttelsesskærmens udløsergreb
10 Støvudsugningssystem

Tilsigtet anvendelse

Din ekstra kraftige vinkelsliber til små vinkler er blevet fremstillet til professionel slibnings-, polerings- og stålbørstningsopgaver.

ANVEND IKKE andre slibehjul udover navforsænkede hjul og papirskiver.

Må IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser.

Dine ekstra kraftige vinkelslibere er et professionelt elværktøj.

LAD IKKE børn komme i kontakt med værktøjet. Uerfarne brugere må ikke anvende dette værktøj uden opsyn.

FARE: Brug den ikke til at skære eller snitte i træ. Brug ikke regen form for klinger med tænder. Det kan resultere i alvorlig personskade.

• Små børn og svagelige personer. Dette værktøj er ikke beregnet til at blive brugt af små børn og personer med fysisk eller psykisk funktionsnedsættelse uden opsyn.
• Dette produkt er ikke beregnet til at blive brugt af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner, eller som mangler erfaring, kendskab eller færdigheder, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med dette produkt.

Antivibrationshåndtaget yder komfort ved at absorbere de vibrationer, værktøjet forårsager.

Støvudsugningssystem (Fig. A)

Støvudsugningssystemet 10 forhindrer ophobning af støv rundt om beskyttelsesskærmen og motorindgangen og minimerer støvmængden, der trænger ind i motorhuset.

SAMLING OG JUSTERINGER

ADVARSEL: For at reducere risikoen for personskade skørlu slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr.

Kontrollér at udløserkontakten er på position OFF. Start ved et uheld kan medføre skader.

Påsætning af sidehåndtag (Fig. B)

ADYARSEL: Før du anvender værktøjet, skal du sikre, at hæruataget sidder godt fast.

Skru sidehåndtaget 3 godt fast i et af hullerne på en af gearkassens sider. Sidehåndtaget skal altid bruges for hele tiden at have kontrol over værktøjet.

Beskyttelsesskærme

FORSIGTIG: Beskyttelsesskærme skal bruges sammen med alle slibehjul, skærehjul, slibestøttehjul, stålbørster og stålhjul. Se Fig. A for at se de beskyttelsesskærme, der leveres sammen med enheden. Nogle opgaver kan kræves indkøb af en korrekt beskyttelsesskærm fra din lokale forhandler eller autoriserede servicecenter.

FORSIGTIG: Når der anvendes en type A-(afskæring) hydanskærmning til arbejde, hvor ansigtet er udsat, kanhjulbeskyttelsen gribe fast i arbejdsemnet og forårsage dårlig kontrol.

FORSIGTIG: Ved brug af en type B-(slibehjul) bydør skærmning til skærearbejde med bundne slibehjul er der en øget risiko for udsættelse for gnister og partikler samt for udsættelse for skivefragmenter i tilfælde af, at skiven sprænger.

FORSIGTIG: Ved brug af en Type A (afskæring), Type B (sideskive) hjulafskærmning til afskæring og til arbejde, hvor ansigtet er udsat, i beton eller murværk, er der en øget risiko for udsættelse for støv og tab af kontrol, hvilket resulterer i tilbageslag.

BEMÆRK: Kantslibning og -skæring kan udføres med type 27 hjul designet og specificeret til dette formål; 6 mm tykke hjul er konstrueret til overfladeslibning mens producentens label for tyndere type 27 hjul skal undersøges for at se, om de kan bruges til overfladeslibning eller kun til kantslibning/-skæring. En type A (afskæring) hjulafskærmning skal bruges til alle hjul, hvor overfladeslibning er forbudt. En type A (afskæring) (tidligere kaldet type 1/41) hjulafskærmning skal bruges til alle dobbelte formål (kombinerede slibe- og afskæringsslibehjul). Skæring kan også udføres ved at bruge et Type 1/41-hjul og en hjulbeskytter til Type A-afskæringsskive, tidligere kaldet Type 1/41-hjulbeskytter.

BEMÆRK: Se oversigt over anvendelsesområde for tilbehør og beskyttelsesanordninger for at vælge den rigtige kombination af beskyttelse/tilbehør.

Justering og montering af beskyttelsesskærm (Fig. C, D)

FORSIGTIG: Slå enheden fra og træk stikket ud af vænkrøjet, inden du foretager eventuelle justeringer eller fjerner eller installerer fastgørelser eller tilbehør.

FORSIGTIG: F∅R du betjener værktøjet, skal du iðaficere, hvilken justeringsmulighed dit værktøj er indstillet til.

Justeringsmuligheder

For justering af beskyttelsesskærmen, aktiverer beskyttelsesskærmens udløsergreb 9 et af justeringshullerne 15 på beskyttelsesskærmens krave ved hjælp af en skraldefunktion. Din slibemaskine tilbyder to muligheder for denne justering.

- Et tryks ^TM : I denne position hælder den aktiverede overflade og vil fortsætte til det næste justeringshul, når beskyttelsesskærmen drejes i urets retning (spindel vender mod bruger), men låser selv i retning mod uret.

- To tryks ^TM : I denne position er den aktiverede overflade er lige og kvadratisk. Den vil IKKE fortsætte til det næste justeringshul, undtagen der trykkes på beskyttelsesskærmens udløserhåndgreb og det holdes, mens beskyttelsesskærmen samtidig drejes enten i retning med uret eller mod uret (spindel vender mod bruger).

Et tryksTM

To tryks™

Indstilling af justeringsmuligheder for beskyttelsesskærmen

Sådan justerer du beskyttelsesskærmens udløsergreb 9 ftil den ønskede justeringsmulighed:

1. Fjern skrue 12 ved hjælp af et T20 bor.
2. Fjern beskyttelsesskærmens udløsergreb og bemærk fjederpositionen. Vælg enden af grebet til den ønskede justeringsmulighed. Et tryk vil bruge den skrånende ende af beskyttelsesskærmens udløsergreb 9 til at aktivere

justeringshullerne 15 på beskyttelsesskærmens krave. To tryk vil bruge den kvadratiske ende til at aktivere justeringshullerne 15 på beskyttelsesskærmens krave.

1. Udskift grebet, anbring den valgte ende under fjederen 13. Kontroller at grebet har ordentlig kontakt med fjederen.
2. Erstat skruen og drejningsmoment til 2,0-3,0 Nm. Sørg for korrekt installation med fjederreturfunktion ved at trykke beskyttelsesskærmens udløsergreb 9 ned.

Montering af beskyttelsesskærm (Fig. D)

FORSIGTIG: Før montering af beskyttelsesskærm eller at skruen, grebet og fjederen er korrekt monteret før beskyttelsesskærmen monteres.

1. Med spindlen vendende mod operatøren, tryk på og hold beskyttelsesskærmens udløsergreb 9.
2. Ret øsknerne 21 på beskyttelsesskærmen ind efter kærverne 14 på gearkassen.
3. Skub beskyttelsesskærmen ned, indtil beskyttelsesskærmens øskner aktiveres og drejer dem i rillen på gearkassenavet. Udløs beskyttelsesskærmens udløsergreb.
4. Sådan placeres beskyttelsesskærmen:

Et tryks™: Drej beskyttelsesskærmen med uret i den ønskede arbejdsposition. Tryk på og hold beskyttelsesskærmens udløsergreb 9 for at dreje beskyttelsesskærmen i retning mod uret.

To tryks™: Tryk på og hold beskyttelsesskærmens udløsergreb 9. Drej beskyttelsesskærmen med uret eller mod uret i den ønskede arbejdsposition.

BEMÆRK: Selve beskyttelsesskærmen skal anbringes mellem spindlen og brugeren for at yde maksimal beskyttelse til brugeren.

Beskyttelsesskærmens udløsergreb skal falde i hak i et af justeringshullerne 15 på beskyttelsesskærmens krave. Dette sikrer, at beskyttelsesskærmen sidder fast.

1. Du fjerner beskyttelsesskærmen ved at følge trinene 1–3 af disse instruktioner i omvendt rækkefølge.

Flanger og hjul

Montering af hjul uden nav (Fig. E)

ADVARSEL: Hvis flangen/ fastgørelsesmøtrikken/ hjulet ihne er placeret korrekt, kan det føre til alvorlig skade (eller beskadigelse af værktøjet eller hjulet).

FORSIGTIG: Inkluderede flanger skal anvendes med indukket center type 27 og type 42 slibehjul og type 41 skærehjul. Se Oversigt over anvendelsesområde for tilbehør og beskyttelsesanordninger for flere oplysninger.

ADYARSEL: En lukket beskyttelsesskærm ved tosidet skærehjul er påkrævet, när der anvendes skærehjul.

ADVARSEL: Anvendelse af en beskadiget flange e beskyttelsesskærm eller undladelse af at bruge en korrekt flange og beskyttelsesskærm kan resultere i skader på grund af hjulbrud og hjulkontakt. Se Oversigt over anvendelsesområde for tilbehør og beskyttelsesanordninger for flere oplysninger.

1. Anbring værktøjet på et bord, beskyttelsesskærm op.

Dansk

1. Installér støtteflangen uden gevind 4 på spindlen 2 med den forhøjede midte (pilot) vendende imod hjulet.
2. Anbring hjulet 16 imod støtteflangen, idet du centrerer hjulet på støtteflangens forhøjede midte (pilot).
3. Mens du trykker spindellåsknappen ned og med de sekskantede fordybninger vendende væk fra hjulet, træk klemmemøtrikken 5 på spindlen, så øsknerne går i indgreb de to riller i spindlen.
4. Mens du trykker spindellåseknappen ned, stram låseflangen med en skruenøgle 20.
5. Du demonterer hjulet ved at trykke på spindellåseknappen og løsne den gevindskårne låseflange med en skruenøgle.

Montering af slibestøtteskiver (Fig. F)

BEMÆRk: Anvendelse af en beskyttelsesskærm med slibningsskiver, der bruger støtteskiver, ofte kaldet fiberharpiksskiver, er ikke nødvendig. Da en beskyttelsesskærm ikke er nødvendig til dette tilbehør, er det muligt, at en beskyttelsesskærm ikke passer korrekt, hvis den anvendes.

ADVARSEL: Hvis flangen/ fastgørelsesmøtrikken/ hjulet ik avs placeret korrekt, kan det føre til alvorlig skade (eller beskadigelse af værktøjet eller hjulet).

ADVARSEL: Den korrekte beskyttelsesskærm skal gällstalleres for slibehjul, skærehjul, slibestøtteskiver, stålbørste eller stålhjulsopgaver, efter slibeopgaverne er afsluttede.

1. Anbring eller skær et passende støtteskivegevind på spindlen.
2. Anbring slibeskiven 18 på støtteskiven 17.
3. Mens spindellåsen 1 trykkes ned, skal der skæres en klemmemøtrikgevind 19 på spindlen, og den forhøjede midte på klemmemøtrikken føres ind i midten af slibeskiven og støtteskiven.
4. Spænd klemmemøtrikken manuelt. Tryk derefter spindellåseknappen ned, mens slibeskiven drejes, indtil slibeskiven og klemmemøtrikken er tætsiddende.
5. Du demonterer hjulet ved at tage fat i og dreje støtteskiven og slibeskiven, mens du trykker på spindellåseknappen.

Montering og demontering af navhjul (Fig. A)

Navhjul installeres direkte på M14 gevindskåret spindel. Tilbehørsgevindet skal matche spindelgevindet.

1. Fjern støtteflangen ved at trække den væk fra værktøjet.
2. Træk manuelt hjulet på spindlen 2.
3. Tryk spindellåseknappen 1 ned og brug en skruenøgle til at spænde hjulnavet.
4. Du demonterer hjulet i omvendt rækkefølge.

BEMÆRK: Hvis du undlader at sætte hjulet korrekt på før værktøjet drejes, kan værktøjet eller hjulet blive beskadiget.

Montering af stålkopbørster og stålhjul (Fig. A)

ADVARSEL: Hvis flangen/ fastgørelsesmøtrikken/ hjulet iðr placeret korrekt, kan det føre til alvorlig skade (eller beskadigelse af værktøjet eller hjulet).

FORSIGTIG: Du nedsætter risikoen for personskade vært bære arbejdshandsker, når du arbejder med stålbørster og -hjul. De kan blive skarpe.

FOR SIGTIG: For at nedsætte risikoen for at beskadige værktøjet, må hjul eller børste ikke røre ved beskyttelsesskærmen, når den er monteret eller når den er i brug. Det kan forårsage skjult beskadigelse af udstyret og ledninger kan sprænges fra udstyrshjul eller kop.

Stålkopbørster eller stålhjul installeres direkte på den gevindskårne spindel uden brug af flanger. Brug kun stålbørster eller -hjul, der er forsynet med et M14 gevindskåret nav.

Dette udstyr kan købes hos din lokale forhandler eller hos et autoriseret servicecenter.

1. Anbring værktøjet på et bord, beskyttelsesskærm op.
2. Skær manuelt hjulgevindet på spindlen.
3. Tryk spindellåseknappen 1 ned og brug en skruenøgle på stålhjulsnavet eller -børsten til at spænde hjulet.
4. Du fjerner hjulet i omvendt rækkefølge.

BEMÆRK: Du nedsætter risikoen for beskadigelse af værktøjet ved at anbringe hjulnavet korrekt, før du tænder for værktøjet.

Før brugen

• Monter beskyttelsesskærmen og den rette skive eller hjul. Brug ikke skiver eller hjul, der er meget slidte.
• Sørg for, at den indvendige og udvendige flange er monteret korrekt. Følg de instruktioner, der findes i skemaet over slibe- og skæretilbehør.
• Sørg for, at skiven eller hjulet drejer i retning af pilene på tilbehøret og værktøjet.
• Brug ikke beskadiget tilbehør. Før brug af tilbehør undersøges f.eks. slibehjul for skår og revner, støttepuder for revner eller slid og stålbørste for løse eller revnede tråde. Hvis elværktøjet eller tilbehøret tabes, bør det undersøges for skade, eller der bør monteres ubeskadiget tilbehør. Efter undersøgelse og montering af tilbehør placeres du og tilskuere væk fra tilbehørets rotationsplan, og elværktøjet køres ved maksimal tomgangshastighed i et minut. Beskadiget tilbehør vil normalt gå i stykker under denne testkørsel.

BETJENING

Brugervejledning

ADVARSEL: Overhold altid sikkerhedsinstruktionerne og indende regler.

APVARSEL: For at reducere risikoen for personskade sluvu slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr.

Kontrollér at udløserkontakten er på position OFF. Start ved et uheld kan medføre skader.

ADVARSEL:

Sørg for, at alle materialer, der skal slibes eller skæres, sidder godt fast.

• Fastgør og understøt arbejdsemnet. Brug klemmer eller en skruestik til at holde og understøtte arbejdsemnet på et stabilt underlag. Det er vigtigt at klemme og understøtte arbejdsemnet godt for at forebygge, at arbejdsemnet bevæger sig, så du mister kontrollen over det. Bevægelse af arbejdsemnet eller tab af kontrol kan skabe en fare og forårsage personskade.
• Støttepaneler eller andet arbejdsemne af overdreven størrelse for at minimere risikoen for hjulfastklemmelse og tilbageslag. Store arbejdsemner har en tendens til at synke under deres egenvægt. Arbejdsemnet skal afstøttes på begge sider af hjulet, både i nærheden af skærelinjen og ved arbejdsemnets kant.
• Bær altid almindelige arbejdshandsker, når du arbejder med dette værktøj.
• Gearet bliver meget varmt under brug.
• Anvend kun et let tryk på værktøjet. Anvend ikke sidepres på skiven.
• Montér altid beskyttelsesskærmen og den rette skive eller hjul. Brug ikke skiver eller hjul, der er meget slidte.
• Sørg for, at den indvendige og udvendige flange er monteret korrekt.
• Sørg for, at skiven eller hjulet drejer i retning af pilene på tilbehøret og værktøjet.
• Undgå overstyring. Bliver værktøjet varmt, skal du lade det køre i tomgang nogle få minutter for at køle tilbehøret af. Rør ikke ved tilbehøret, før det er kølet ned. Skiverne bliver meget varme under brug.
• Arbejd aldrig med slibekoppen uden en passende beskyttelsesskærm.
• Brug ikke elværktøjet sammen med et udskæringsstativ.
• Brug aldrig blottere sammen med sammenhængende slibeprodukter.
• Pas på, klingnen fortsætter med at rotere, efter at værktøjerne er slukket.

ADVARSEL: For at reducere risikoen for alvorlige kredelser skal du ALTID holde godt fast i tilfælde af en pludselig reaktion.

Korrekt håndposition kræver én hånd på sidehåndtaget 3 og den anden hånd på værktøjets krop som vist på Fig. G.

Udløserkontakt og låsegreb (Fig. A)

ADVARSEL: Før du anvender værktøjet, skal du sikre, at hættaget sidder godt fast.

1. For at tænde for værktøjet skal du skubbe startspærregrebet 8 mod enden af værktøjet og derefter trykke på udløserkontakten 7. Værktøjet vil køre, mens der trykkes på kontakten.

2. Sluk for værktøjet ved at udløse udløserkontakten.

ADVARSEL: Hold godt fast på sidehåndtaget og værktøjets krop for at have kontrol over værktøjet ved opstart og under brug, indtil hjulet eller tilbehøret holder op med at dreje. Sørg for, at hjulet står helt stille, før du lægger værktøjet fra dig.

ADVARSEL: Lad værktøjet nå fuld hastighed, for det rører dejaldsoverfladen. Løft værktøjet fra arbejdsoverfladen, før du slukker for værktøjet.

Spindellås (Fig. B)

Funktionen af spindellås 1 er at forhindre spindelen i at dreje, når der monteres eller fjernes hjul. Betjen kun spindellåsen, når der er slukket for værktøjet, og stikket er taget ud af kontakten, og værktøjet står helt stille.

BEMÆRK: For at reducere risikoen for skade på værktøjet, bør du ikke aktivere spindellåsen, mens værktøjet kører. Det kan resultere i skade på værktøjet, og påsat tilbehør kan falde af og eventuelt forårsage personskade.

For at aktivere låsen skal du trykke på spindellåseknappen og dreje spindelen, indtil du ikke kan dreje den længere.

FORSIGTIG: Brug altid den korrekte lukryttelsesskærm ifølge instruktionerne i denne vejledning.

ADVARSEL: Ophobning af metalstøv. Overdreven til og af klapskiver i metalarbejder kan resultere i øget mulighed for elektrisk stød. For at reducere denne risiko skal du indsætte en fejlstrømsafbryder før brug og rengøre ventilationshullerne dagligt ved at blæse tør, komprimeret luft ind i ventilationshullerne i overensstemmelse med nedenstående vedligeholdelsesinstruktioner.

Sådan udføres arbejde på et arbejdsemnes overflade:

1. Lad værktøjet nå fuld hastighed, for det rører arbejdsoverfladen.
2. Anvend minimum tryk på arbejdsoverfladen og lad værktøjet køre ved høj hastighed. Hastigheden ved fjernelse af maling er højest, når værktøjet kører med høj hastighed.

1. Oprethold en passende vinkel mellem værktøjet og arbejdsoverfladen. Se skemaet i henhold til speciel funktion.

Funktion Vinkel

Slibning 20°-30°

Slibning med flapskive 5°–10°

1. Oprethold kontakt mellem kanten på hjulet og arbejdsoverfladen.

- Hvis slibning med klapskiver eller stålbørstning bevæg værktøjet kontinuerligt i en fremadrettet og tilbagegående bevægelse for at undgå at skabe udhulninger i arbejdsoverfladen. - Hvis slibning med en støtteskive, flyt hele tiden værktøjet i en lige linje for at forhindre afbrænding og hvirvlen af arbejdsoverfladen.

BEMÆRK: Hvis du lader værktøjet hvile på arbejdsoverfladen uden bevægelse, vil det beskadige arbejdsemnet.

1. Løft værktøjet fra arbejdsoverfladen, før du slukker for værktøjet. Lad værktøjet holde helt op med at dreje, før du lægger det fra dig.

FORSIGTIG: Vær ekstra omhyggelig, når du arbejder over om hygne, da du kan komme ud for en hurtig bevægelse fra slibemaskinen.

Forholdsregler der skal tages under arbejde på et lakeret emne

1. Slibning eller stålbørstning af blybaseret maling ANBEFALES IKKE på grund af vanskeligheden ved at styre det forurenede støv. Børn og gravide kvinder er udsat for den største risiko for blyforgiftning.
2. Da det kan være vanskeligt at finde ud af, hvorvidt en maling indeholder bly uden en kemisk analyse, anbefaler vi de følgende forholdsregler ved slibning af alle malinger:

Personsikkerhed

1. Ingen børn eller gravide kvinder må opholde sig i arbejdsområdet, när der foretages slibning eller stålbørstning af maling, för al rengøring er afsluttet.
2. Alle personer, som kommer ind i arbejdsområder, skal bære en støvmaske eller en respirator. Filteret skal udskiftes dagligt, eller när bæreren har svært ved at trække vejret.
   BEMÆRK: Du bør udelukkende anvende støvmasker, der er beregnet til arbejde med blybaseret malingsstøv og dampe. Almindelige malingsmasker tilbyder ikke denne beskyttelse. Find den korrekte N.I.O.S.H.-godkendt støvmaske hos din forhandler.
3. Der bør IKKE SPISES, DRIKKES eller RYGES i arbejdsområdet for at undgå at indtage forurenede malingspartikler. Arbejdere skal vaske sig og rydde op, F∅R de spiser, drikker eller ryger. Der må ikke efterlades føde-, drikke- eller rygevarer i arbejdsområdet, hvor der kan falde støv på dem.

Miljømæssig sikkerhed

1. Maling skal fjernes på en sådan måde, at mængden af genereret støv minimeres.
2. Områder, hvor der foregår fjernelse af maling, skal forsegles med plastiktildækninger på 4 mils tykkelse.
3. Slibning skal foregå på en sådan måde, at sporing af malingsstøv uden for arbejdsområdet reduceres.

1. Alle overflader i arbejdsområdet skal støvsuges og rengøres grundigt hver dag, mens slibningen foregår. Støvsugerfilterposer skal hyppigt udskiftes.
2. Plastikklude skal samles sammen og bortskaffes sammen med alle støvskår eller andre bortskaffelsesrester. De skal anbringes i forseglede affaldsbeholdere og bortskaffes via regelmæssige affaldsbortskaffelsesprocedurer. Under rengøring skal børn og gravide kvinder holdes på afstand af arbejdsområdet.
3. Al legetøj, vaskbare møbler og redskaber, der bruges af børn, skal vaskes omhyggeligt, før de bruges igen.

Kantslibning og -skæring

ADYARSEL: Anvend ikke kantslibnings-/skæringshjul tørfladeslibningsopgaver, fordi disse hjul ikke er designet til de sidetryk, som opstår med overfladeslibning. Resultatet kan blive brud på hjulet og personskade.

FORSIGTIG: De hjul, der bruges til kantslibning og sning kan knække eller få tilbageslag, hvis de bøjes eller vrides, når værktøjet bruges. Ved alle kantslibnings-/skærearbejder skal den åbne side på beskyttelsesskærmen være anbragt på afstand af brugeren.

BEMÆRK: Kantslibning-/skæring med en type 27 skive skal begrænses til fladskæring og udskæring mindre end 13 mm i dybden, når hjulet er nyt. Reducer dybden af skæringen/udskæringen i takt med nedslidningen af hjulets radius. Se Oversigt over anvendelsesområde for tilbehør og beskyttelsesanordninger for flere oplysninger. Kantslibning/-skæring med en type 41 skive kræver brug af en type A beskyttelsesskærm.

1. Lad værktøjet nå fuld hastighed, for det rører arbejdsoverfladen.
2. Anvend minimum tryk på arbejdsoverfladen og lad værktøjet køre ved høj hastighed. Slibe-/skærehastigheden er højest, när værktøjet kører med høj hastighed.
3. Anbring dig, så den åbne underside på hjulet vender væk fra dig.
4. Når du har startet på en skæring, og du har oprettet et indhak i arbejdsemnet, skal du ikke ændring vinklen på snittet. Ændring af vinklen vil få hjulet til at bøje og kan medføre et brud på hjulet. Kantslibehjul er ikke designet til at modstå de sidetryk, som bøjning kan frembringe.
5. Løft værktøjet fra arbejdsoverfladen, før du slukker for værktøjet. Lad værktøjet stoppe med at rotere, før det lægges ned.

Metalarbejde

Når værktøjet anvendes på metalarbejder, skal du sørge for, at der er indsat en fejlstrømsafbryder (RCD) for at undgå restricisi som følge af metalspåner.

Hvis fejlstrømsafbryderen er slukket, skal du få værktøjet efterset af en autoriseret DEWALT-reparator.

ADVARSEL: Under ekstreme arbejdsforhold kan der optiðes støv inde i maskinehuset, når der arbejdes med metal. Dette kan resultere i, at beskyttelsesisoleringen inde i maskinen bliver reduceret og dermed øger risikoen for elektrisk stød.

For at undgå ophobningen af metalspåner inde i maskinen anbefaler vi at rydde ventilationshullerne dagligt.

Se Vedligeholdelse.

Savning i metal

For skæring med bundne slibemidler, brug altid beskyttelsesskærm type A.

Ved skærearbejde arbejd med moderat hastighed tilpasset til det materiale, der skæres. Læg ikke tryk på skæreskiven eller vip eller drej maskinen.

Nedsæt ikke hastigheden på nedkørende skæreskiver ved at anvende sidelæns tryk.

Maskinen skal altid arbejde i en opadgående slibningsbevægelse. Ellers er der fare for, at den bliver skubbet ukontrolleret ud af snittet.

Ved skæring af profiler og firkantede barrer, er det bedst at starte på det mindste tværsnit.

Grovslibning

Brug aldrig en skæreskive til grovslibning.

Brug altid sikkerhedsskærmen Type B.

De bedste grovslibningsresultater opnås, når maskinen indstilles til en vinkel på 30° til 40°. Flyt maskinen frem og tilbage med et moderat tryk. På denne måde bliver arbejdsemnet ikke for varmt, bliver ikke misfarvet, og der dannes ingen riller.

Stenskæring

Maskinen må kun benyttes til tørskæring.

Ved skæring af sten er det bedst at bruge en diamant skæreskive. Betjen kun maskinen med ekstra støvbeskyttelsesmaske.

Arbejdsråd

Udvis forsigtighed, när der skæres huller i bærende vægge.

Huller i strukturelle vægge er underlagt lovbestemte/landespecifikke regulativer. Disse regulativer skal overholdes under alle omstændigheder. Før du starter på arbejdet, kan du kontakte den ansvarlige ingeniør, arkitekt eller bygningssupervisor.

VEDLIGEHOLDELSE

Dit DEWALT elværktøj er designet til at fungere i lang tid med minimal vedligeholdelse. Vedvarende tilfredsstillende funktion er afhængig af, om apparatet plejes korrekt og rengøres regelmæssigt.

ADVARSEL: For at reducere risikoen for personskade slu du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr.

Kontrollér at udløserkontakten er på position OFF. Start ved et uheld kan medføre skader.

Udskiftning af børster

Motoren slukker automatisk og indikerer herved, at kulbørsterne er nedslidte, og at der skal foretages service på værktøjet.

Kulbørsterne kan ikke serviceres af brugeren. Tag værktøjet til en autoriseret DEWALT-reparator.

Smøring

Dit elværktøj skal ikke smøres yderligere.

Rengøring

APVARSEL: For at sikre sikker og effektiv drift skare du altid holde det elektriske apparat og ventilationsåbningerne rene.

ADYARSEL: Brug aldrig opløsningsmidler eller andre krælige kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse kemikalier kan nedbryde de materialer, der bruges i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i en væske.

Ventilationsåbninger kan rengøres med en tør, blød ikke-metallisk børste og/eller en egnet støvsuger. Brug ikke vand eller rengøringsmidler. Bær godkendt øjenværn og godkendt støvmaske.

Valgfrit tilbehør

ADVARSEL: Eftersom andet tilbehør, end det, der tilbydes a WALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at reducere risikoen for kvæstelser, må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT.

ADVARSEL: Brug ikke en limet slibeskive, hvor uddotsdatoen er overskredet (EXP), som markeret nær midten af hjulet (hvis det medfølger). Skiver, som er udløbet, er mere tilbøjelige til at briste og forårsage alvorlig personskade. Opbevar limede slibeskiver på et tørt sted uden ekstreme temperaturer eller fugtighed. ∅delæg skiver, der er udløbet eller beskadiget, så de ikke kan bruges.

Ret henvendelse til din forhandler vedr. yderligere oplysninger mhp. det passende tilbehør.

	Maks. [mm]		[mm]	Min. rotation [min. ^-1 ]	Perifer hastighed [m/s]	Gevindskåret hullængde [mm]
	D b d
	115 6	22,23	11.500	80 –
	125 6	22,23	11.500	80 –
	115 – –	11.500	80 –
	125 – –	11.500	80 –
	75 30	M14	11.500	45 20,0
	Maks.[mm]		[mm]	Min. rotation[min.-1]	Perifer hastighed[m/s]	Gevindskåret hullængde[mm]
	D b d
—D	115	12 M14	11.500	80 20,0
	125	12 M14	11.500	80 20,0

Produkter og batterier indeholder materialer, der kan genindvindes eller genbruges, så behovet for råmaterialer reduceres. Du bedes genbruge elektriske produkter og batterier i overensstemmelse med lokale bestemmelser. Yderligere informationer findes på www.2helpU.com.

Miljøbeskyttelse

Særskilt bortskaffelse. Produkter og batterier markeret med dette symbol må ikke bortskaffes sammen med normalt husholdningsaffald.

Yderligere oplysninger om beskyttelsesskærme og tilbehør til DWE4277

Når der anvendes segmenterede diamanthjul, må der kun anvendes diamanthjul med en perifer spalte på højst 10 mm og en negativ skråningsvinkel.
BRUG IKKE Segmenterede diamanthjul med en perifer spalte på mere end 10 mm og/eller en positiv vinkel.
For alt tilbehør til slibning, afslibning med sandpapir og trådbørstning med hjul skal den nederste del af tilbehøret være anbragt inden for beskyttelseskabinettet med mindst 2 mm afstand til beskyttelseskabinettets nederste kant.

Oversigt over anvendelsesområde for tilbehør og beskyttelsesanordninger
Skærmtype Tilbehør Beskrivelse Sådan monteres sliberen
Type B beskyttelsesskærm		Slibeskive med forsænket midterdel	Type B beskyttelsesskærmStøtteflangeType 27 hjul med forsænket midterdelGevindskåret klemmemøtrik
		Papirskive
		Trådhjul
		Trådhjul med gevindmøtrik	Type B beskyttelsesskærmTrådhjul
		Trådholder med gevindmøtrik	Type B beskyttelsesskærmTrådbørste
		Støtteskive/ slibeark	Type B beskyttelsesskærmStøtteskive af gummiPudseskiveGevindskåret klemmemøtrik
Oversigt over anvendelsesområde for tilbehør og beskyttelsesanordninger (fort.)
Skærmtype Tilbehør Beskrivelse Sådan monteres sliberen
Type Abeskyttelsesskærm		Skive til skæringi murværk,sammenhængende	Type A beskyttelsesskærmStøtteflange
		Metalskivetil skæring,sammenhængende
Type AbeskyttelsesskærmELLERType Bbeskyttelsesskærm		Diamantskærehjul	SkæreskiveGevindskåret klemmemøtrik

FARE: Brug den ikke til at skære eller snitte i træ. Brug ikke nogen form for klinger med tænder. Det kan resultere i alvorlig personskade.

• Kast det gamle støpsel på forsvarlig vis.
• Kople den brune ledningen til den strømførende lederen i støpselet.
• Koble den blå ledningen til det nøytrale endepunktet.

RSEL: Jordingslederen skal ikke kobles til.

Sette på sidehåndtak (Fig. B)

MERK: Bruk av beskyttelse med sandpapirskiver som bruker støttetallerken, også kaldt fiberskive, er ikke nødvendig. Siden beskyttelse ikke trengs for slikt tilbehør, er det ikke sikekt at beskyttelsen passer korrekt dersom den settes på.

ADVARSEL: Hvis du ikke monterer flensene, festemutteren og der skivene riktig kan dette føre til alvorlig personskader (eller skade på verktøyet eller skiven).

- Försikre deg om at materialet som skal slipes eller kappes er godt festet.

- Kontroller at indre og ytre flens er montert korrekt.

Forholdsregler ved arbeid på et malt arbeidsstykke

Separat avfallshändtering. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

1 Gängad bygelmutter

1 Insexnyckel

1 Bruksanvisning
