Ürün Tipi	Profesyonel Avuç Taşlama Makinesi
Marka	DeWalt
Model	DWE4277
Besleme Gerilimi	230 V AC
Güç (Çekilen)	1500 W
Boşta Dönüş Hızı	10500 dev/dk
Taşlama Diski Çapı	125 mm
Taşlama Diski Kalınlığı (maks.)	6,0 mm
Kesme Diski Çapı	125 mm
Kesme Diski Kalınlığı (maks.)	3 mm
Fırça Diski Çapı	115 mm
Fırça Diski Kalınlığı (maks.)	13 mm
Mil Çapı	M14
Ağırlık (tutamak ve koruma kapağı ile)	2,5 kg
Ses Basıncı Seviyesi LPA	93 dB(A)
Ses Gücü Seviyesi LWA	101 dB(A)
Titreşim (yüzey taşlama)	8,8 m/s²
Titreşim (disk zımparalama)	3,4 m/s²
Titreşim (kesme)	7,7 m/s²
Ana İşlevler	Taşlama, zımparalama, metal fırçalama, kesme (uygun aparatlarla)
Titreşim Önleme Sistemi	Anti-titreşim yan tutamak
Koruma Kapağı Ayarı	One-Touch™ ve Two-Touch™
Güvenlik	Çift yalıtım, mil kilidi, kilit kollu tetik anahtarı, otomatik kesintili fırçalar
Bakım ve Temizlik	Havalandırma deliklerini metalik olmayan bir fırça veya elektrikli süpürge ile temizleyin; solvent kullanmayın
Yedek Parçalar ve Onarılabilirlik	Yetkili DeWalt servis merkezinde onarım; fırçalar kullanıcı tarafından değiştirilemez

Sık sorulan sorular - DWE4277 DEWALT

DWE4277'de taşlama diski nasıl değiştirilir?

Aleti fişten çekin. Mili kilitlemek için mil kilitleme düğmesine (1) basın. Sıkma somununu (5) gevşetmek için verilen altıgen anahtarı kullanın. Diski değiştirin ve kilidi basılı tutarken somunu tekrar sıkın.

Bu taşlama makinesiyle hangi tip diskleri kullanabilirim?

Gömme taşlama diskleri (tip 27), kesme diskleri (tip 41), lamelli diskler, metal fırçalar ve zımpara pedleri kullanabilirsiniz. Teknik özelliklerde belirtilen maksimum çaplara ve kalınlıklara uyun.

Koruma kapağı nasıl ayarlanır?

Taşlama makinesi iki ayar modu sunar: One-Touch™ (saat yönünde döndürme, otomatik kilit) ve Two-Touch™ (döndürmek için serbest bırakma koluna basılması gerekir). Kolu tercihinize göre yapılandırmak için kılavuza bakın.

Hangi koruyucu ekipmanları kullanmalıyım?

Her zaman koruyucu gözlük, işitme koruyucu (101 dB'e kadar ses seviyesi), toz maskesi ve iş eldiveni kullanın. Aleti iki elinizle kullanın.

Kullanım sırasında titreşim nasıl azaltılır?

Verilen anti-titreşim yan tutamağını kullanın. Aleti sıkıca tutun, zorlamadan tam hızda çalışın ve düzenli molalar verin. Titreşim değerleri özelliklerde belirtilmiştir.

Bu taşlama makinesini metal kesmek için kullanabilir miyim?

Evet, uygun bir kesme diski (tip 41 veya elmas) ve tip A koruma kapağı (kesme) ile. Metaller için, iletken talaştan kaynaklanan riskleri önlemek için bir kaçak akım devre kesici (RCD) kullanın.

Fırçalar aşınırsa ne yapmalıyım?

Karbon fırçalar aşındığında taşlama makinesi otomatik olarak durur. Bunlar kullanıcı tarafından değiştirilemez; değişim için aleti yetkili DeWalt servis merkezine götürün.

DWE4277'nin gücü ve hızı nedir?

Çekilen güç 1500 W ve boşta dönüş hızı 10500 dev/dk'dır. Bu, çeşitli malzemelerde verimli çalışma sağlar.

Taşlama makinesi nasıl temizlenir?

Aleti fişten çekin. Havalandırma yarıklarını temizlemek için metalik olmayan yumuşak bir fırça veya elektrikli süpürge kullanın. Solvent veya su kullanmayın. Gövdeyi nemli bir bez ve yumuşak sabunla silin.

Geri tepme riskleri nelerdir ve nasıl önlenir?

Geri tepme, diskin sıkışması veya takılması durumunda meydana gelir. Bunu önlemek için: aleti iki elinizle sıkıca tutun, zorlamayın, yan tutamağı kullanın, keskin açılardan kaçının ve vücudunuzu diskin hizasına koymayın.

KULLANIM KILAVUZU DWE4277 DEWALT

Türkçe (orijinal talimatlardan çevrilmiştir) 163

Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DEWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır.

Teknik Veriler

		DWE4277
Voltaj V	AC	230
Tip 5
Giriş gücü G 1500
Yüksüz/nominal hız dak	-1	10500
Taşlama diski çapı mm 125
Taşlama diski kalınlığı (maks) mm 6,0
Kesme diski çapı mm 125
Kesme diski kalınlığı (maks) mm	3
Telli disk çapı	mm 115
Telli disk kalınlığı (maks)	mm 13
Mil çapı		M14
Mil uzunluğu	mm	18,5
Ağırlık	kg	2,5

* ağırlığa yan tutamak ve siper dahildir

EN62841-2-3 uyarınca gürültü ve titreşim ortak değerleri (triaks vektör toplamı):
L_PA	(emisyon ses basıncı seviyesi)	dB(A)	93
L_WA	(ses güç seviyesi)	dB(A)	101
K	(verilen ses seviyesi için belirsizlik)	dB(A)	3

Yüzey taşlama
Titreşim emisyon değeri a_h,AG =	m/s^2	8,8
Belirsizlik değeri K =	m/s^2 1,5
Zımpara diski
Titreşim emisyon değeri a_h,DS =	m/s^2	3,4
Belirsizlik değeri K =	m/s^2 1,5
Kesme
Titreşim emisyon değeri a_h,CO =	m/sn2	7,7
Belirsizlik değeri K =	m/sn2	1,5

DIKKAT: Tel fırça veya aşındırıcı kesimle çalışmak farklı titreşim seviyelerine sebep olur!

Bu bilgi sayfasında beyan edilen titreşim ve gürültü emisyonu düzeyi EN62841 dahilinde belirtilen standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Maruz kalmaya dönük bir ön değerlendirme olarak kullanılabilir.

UYARI: Beyan edilen titreşim ve gürültü emisyon düzeyi aletin kullanıldığı genel uygulamaları yansıtır. Bununla birlikte alet farklı uygulamalar için, farklı aksesuarla veya bakımsız kullanıldığında, titreşim emisyonu değişebilir. Bu,

toplam çalışma süresindeki maruz kalma seviyesini önemli ölçüde artırabilir.

Tahmini titreşim maruziyeti, aletin kapalı kaldığı veya çalışmasına karşın iş görmediği zamanları da dikkate almalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir.

Operatörü titreşimin etkilerinden korumak için aşağıdaki gibi ilave güvenlik önlemleri tanımlayın: aleti ve aksesuarları iyi muhafaza edin, ellerinizi sıcak tutun, iş düzenlerine uyun.

UYARI: İnce metal levhaların veya geniş bir yüzeye sahip ve kolayca titreşim oluşturan diğer malzemelerin taşlanması, beyan edilen gürültü emisyon değerlerinden çok daha yüksek (15 dB'ye kadar) toplam gürültü emisyonuna neden olabilir. Bu tür iş parçalarında, ağır esnek sönumleme malzemelerinin uygulanması gibi uygun önlemlerle ses yayılımı mümkün olduğunca engellenmelidir. Artan gürültü emisyonu, hem gürültüye maruz kalmayla ilgili risk değerlendirmesi hem de yeterli işitme korumasının seçilmesi açısından dikkate alınmalıdır.

Sigortalar:
Avrupa	230 V aletler	10 Amper. ana şebeke
İngiltere ve İrlanda	230 V aletler 13 Amper. prizlerde

AT Uygunluk Beyani

Makine Yönetmeliği

CE

Küçük Avuç İçi Taşlayıcı DWE4277

DEWALT Teknik Veriler bölümünde belirtilen ürünlerin şunlarla uyumlu olduğunu ilan eder:

2006/42/AT, EN62841-1:2015 +A11:2022 EN IEC 62841-2-3:2021 +A11:2021.

Bu ürünler aynı zamanda 2014/30/EU ve 2011/65/EU

Yönetmeliklerine de uygundur. Daha fazla bilgi için, lütfen aşağıdaki adresten DEWALT ile irtibata geçin veya kılavuzun arkasına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir.

M. Georg

Markus Rompel

Mühendislik Birimi Yöneticisi

DEWALT, Richard-Klinger-Strasse 11,

65510, Idstein, Almanya

25.10.2023

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun.

Tanımlar: Güvenlik Yönergeleri

Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyun ve bu simgelere dikkat edin.

TENLİKE: Engellenmemesi halinde ölüm veya ciddi yarlanma ile sonuçlanabileceği çok yakın bir tehlikeli durumu gösterir.

UYARI: Engellenmemesi halinde ölüm veya ciddi yuzanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DI AKAT: Engellenmemesi halinde önemsiz veya orta orieli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

El krik çarpması riskini belirtir.

riskini belirtir.

Elektrikli El Aletleri İçin Genel Güvenlik Talimatları

UYARI: Bütün güvenlik uyarılarını ve talimatlarını metraka okuyun. Bu talimatların herhangi birisine uyulmadığı takdirde elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir.

İLERDE BAKMAK IÇIN TÜM UYARI VE TALIMATLARI SAKLAYIN

Aşağıda yer alan uyarılardaki "elektrikli alet" terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarjlı) çalışan elektrikli aletinizi ifade etmektedir.

1) Çalışma alanının güvenliği

a) Çalışma alanını temiz ve aydınlık tutun. Dağınık ve karanlık yerler kazaya davetiye çıkartır.
b) Elektrikli aletleri, alev alabilir sıvıların, gazların veya tozların bulunduğu alanlar gibi patlama olasılığı bulunan ortamlarda kullanmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkartır.
c) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkat dağıtcı şeyler kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletlerin fisleri prizlere uygun olmalıdır. Fis üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı (topraklamalı) elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fisler ve uygun prizler elektrik çarpması riskini azaltacaktır.
b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riski vardır.

c) Elektrikli aletleri yağmura maruz bırakmayın veya islatmayın. Elektrikli alete su girmesi elektrik çarpması riskini artıracaktır.
d) Elektrik kablosunu uygunsuz amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini artırr.
e) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.
f) Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskini azaltır.

3) Kişisel güvenlik

a) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi fiziksel yaralanmayla sonuçlanabilir.
b) Koruyucu ekipman kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması fiziksel yaralanmaları azaltacaktır.
c) İstem dışı çalıştırılmasını önleyin. Cihazı güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düzme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiye çıkartır.
d) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar fiziksel yaralanmaya neden olabilir.
e) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanak tanır.
f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalara takılabilir.
g) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleri azaltabilir.
h) Aletlerin sık kullanımı sonucu oluşan aşinalığın keyfi davranışta bulunmanıza ve aletle ilgili güvenlik ilkeleri ihmal etmenize neden olmasına izin vermeyin. Dikkatsiz bir hareket bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli aletin kullanım ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenli çalışacaktır.
b) Düğme aleti çalıştırmıyor ve kapatmıyorsa aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir.
c) Herhangi bir ayarlama, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya aküyü aletten ayırın. Butür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskini azaltacaktır.
d) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.
e) Elektrikli aletleri iyi muhafaza edin. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasından kaynaklanır.
f) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.
h) Tüm tutamakları ve tutma yerlerini kuru, temiz ve üzerinde yağ veya gres bulunmayacak şekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenli bir şekilde tutulması ve kontrol edilmesine izin vermez.

5) Servis

a) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili DEWALT servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlayacaktır.

TÜM İŞLEMLER IÇIN GÜVENLIK TALIMATLARI Taşlama, Zımparalama, Tel Fırçalama veya Kesme İşlemleri için Genel Güvenlik Uyarıları:

a) Bu elektrikli alet, taşlama, satinaj, polisaj veya kesim makinesi olarak kullanılmak üzere tasarlanmıştır. Bu elektrikli aletle verilen tüm güvenlik uyarılarını, talimatları, resimleri ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

b) Bu elektrikli aletle parlatma işlemlerinin yapılması tavsiye edilmez. Elektrikli aletin kullanım amacı dışındaki işlemler tehlike yaratarak yaralanmalara neden olabilir.
c) Bu elektrikli aleti, alet üreticisi tarafından özel olarak tasarlandığı ve belirtilmediği bir şekilde çalışacak şekilde dönüştürmeyin. Böyle bir dönüştürme, kontrol kaybının yanı sıra ciddi yaralanmalara neden olabilir.
d) Üretici firma tarafından özel olarak tasarlanmamış ve belirtilmemiş aksesuarları kullanmayın. Sadece aksesuarın elektrikli aletinize takılabiliyor olması güvenli çalışacağını garanti etmez.
e) Aksesuarın nominal hızı en az elektrikli alet üzerinde yazan maksimum hızı eşit olmalıdır. İlgili nominal hızından daha hızlı çalışan aksesuarlar kırılabilir ve etrafa saçılabilir.
f) Aksesuarınızın dış çapı ve kalınlığı elektrikli aletinizin kapasite değerleri dahilinde olmalıdır. Doğru ebatta olmayan aksesuarlar yeterli koruma sağlamaz ve kontrol edilemez.
g) Aksesuar montajının boyutları, elektrikli aletin montaj donanımının boyutlarına uygun olmalıdır. Elektrikli aletin montaj donanımına uymayan aksesuarlar dengesiz çalışır, aşırı titreşim yapar ve kontrolü kaybetmeye neden olabilir.
h) Hasar görmüş olan bir aksesuarı kullanmayın. Her kullanımdan önce aksesuarları inceleyin, örneğin aşındırıcı diski talaş ve çatlaklara karşı, disk tabanı çatlak, kopma ya da aşırı kullanıma karşı, tel fırçayı gevşek ya da kırık tellere karşı kontrol edin. Elektrikli alet ya da aksesuar düşürülürse, hasar olup olmadığını kontrol edin ya da sağlam aksesuar takın. Aksesuarın incelenmesi ve monte edilmesinden sonra, kendinizi ve etraftaki insanları dönen aksesuar düzleminden uzakta tutun ve elektrikli aleti bir dakika boyunca maksimum yüksüz hızda çalıştırın. Bu test süresince hasarlı aksesuarlar normal olarak kırılarak dağılacaktır.
i) Koruyucu ekipman giyin. Uygulamaya bağlı olarak yüz siperi veya güvenlik gözlüğü kullanın. Duruma bağlı olarak toz maskesi, kulaklık, eldiven ve küçük zımpara veya iş parçası parçalarını durdurabilecek iş önlüğü kullanın. Göz koruyucu, çeşitli işlemlerin neden olduğu uçan parçacıkları durdurabilecek özellikle olmalıdır. Toz maskesi veya solunum aygıtı, yaptığınız işlemin neden olduğu parçacıkları filtreleyebilecek özellikle olmalıdır. Yüksek yoğunluklu gürültüye uzun süre maruz kalınması işitme kaybına yol açabilir.
j) Etrafta bulunanların çalışma alanından güvenli bir mesafede durmalarını sağlayın. Çalışma alanına giren herkes koruyucu ekipman giymelidir. İş parçasının veya kırılan bir aksesuarın parçaları uçuşarak çalışılan alanın hemen yakınında bulunanların yaralanmasına neden olabilir.

k) Aletin, gömülü elektrik kablolarına veya kendi kablosuna temas etmesine yol açabilecek durumlarda aleti izole edilmiş saplarından tutun.
Elektrik akımı bulunan kablolarla temas, akımı elektrikli aletin iletken metal parçaları üzerinden kullanıcıya ileterek elektrik çarpmasına yol açar.
1) Elektrik kablosunu dönen aksesuardan uzak tutun.
Kontrolü kaybetmeniz durumunda kablo kesilebilir ya da elinizin veya kolunuzun dönen aksesuara çekilmesine neden olabilir.
m) Aksesuar tam olarak durmadan elektrikli aleti asla yere koymayın. Dönen aksesuar yüzeyi kaparak elektrikli aletin kontrolünüzden çıkmasına neden olabilir.
n) Elektrikli aleti sağınızda veya solunuzda taşırken çalıştırmayın. Kaza ile temas halinde, dönen aksesuar elbisenize takılabilir, aksesuarı vücudunuza doğru ćekebilir.
o) Elektrikli aletin havalandırma deliklerini düzenli olarak temizleyin. Motor fanı tozu gövdenin içine çeker ve toz metallerin aşırı miktarda birikmesi elektrik hasarlarına yol açabilir.
p) Elektrikli aleti yanıcı malzemelerin yanında çalıştırmayın. Kivilcımlar bu malzemelerin tutuşmasına yol açabilir.
q) Sıvı soğutucu gerektiren aksesuarları kullanmayın. Su veya başka soğutma sıvılarının kullanılması elektrik çarpmasına neden olabilir.

TÜM İŞLEMLER İÇIN EK GÜVENLIK TALIMATLARI

Geri Tepmenin Nedenleri ve Önlenmesi

Geri tepme, dönen diskin, zimpara tabanının, fırçanın veya başka bir aksesuarın sıkışma veya takılmaya karşı gösterdiği reaksiyondur. Sıkışma veya takılma, dönen aksesuarın aniden durmasına neden olur, bu daha sonra kontrolsüz elektrikli aletin takılma noktasında, aksesuarın dönme yönünün tersine doğru zorlanmasına yol açar.

Örneğin, bir aşındırıcı diskin işleme tabi tutulan parçaya takılması ya da sıkışması durumunda sıkışma noktasına giren disk kenarı malzemenin yüzeyini kazıyarak diskin yerinden çıkmasına ya da fırlamasına neden olabilir. Disk, sıkışma noktasındaki hareket yönüne bağlı olarak kullanıcıya doğru veya kullanıcıdan uzağa fırlayabilir. Ayrıca, taşlama diskleri bu koşullar altında kırılabilir. Geri tepme, aletin yanlış kullanılmasından ve/veya hatalı kullanma prosedür veya şartlarından kaynaklanır ve aşağıda verilen uygun tedbirler alınarak önlenebilir:

a) Elektrikli aleti her iki elinizle sağlam bir şekilde tutun, vücudunuzu ve kollarınızı geri tepme güçlerine dayanacak şekilde konumlandırın. Çalıştırma sırasında oluşa geri tepme veya tork tepkisine karşı, varsa, yardımcı tutamağı her zaman kullanın. Gerekli tedbirlerin alınması durumunda kullanıcı tork tepkisi veya geri tepme güçlerini kontrol edebilir.
b) Elinizi daima dönen aksesuardan uzak tutun. Aksesuar geri tepme sırasında elinizin üzerinden geçebilir.

c) Vücudunuzu, geri tepme olması halinde elektrikli aletin hareket edebileceği alanda konumlandırmayın. Geri tepme kuvveti, elektrikli el aletini blokaj yerinden taşlama diskinin dönme yönünün tersine doğru iter.

d) Özellikle köşelerde ve keskin kenarlı yerlerde daha dikkatlı çalışın. Aksesuarı ziplatmayın ve takılıp sıkışmasını önleyin. Köşeler, keskin kenarlar veya ziplama, dönen aksesuarın takılmasına neden olarak kontrolün kaybolmasına veya geri tepmeye yol açabilir.

e) Bir zincir testere, ahşap oyma bıçağı, parçalı elmas disk, çevresel aralığı 10 mm'den büyük veya dişli testere bıçağı takmayın. Bu tür bıçaklar sıkça geri tepme yaparak kontrol kaybına neden olur.

Taşlama ve KesmeİŞlemlerine Özel Güvenlik Uyarıları

a) Yalnızca elektrikli aletiniz için belirtilen disk türlerinin yanı sıra seçilen disk için tasarlanmış özel siper kullanın. Elektrikli aletin tasarımına uygun olmayan diskler yeterince korunamazlar ve güvenli değildir.

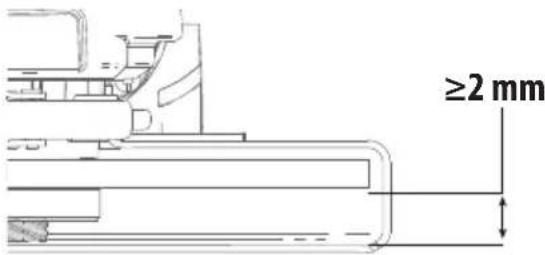

b) Çukur göbekli disklerin taşlama yüzeyi, koruma ağzı düzleminin altına monte edilmelidir. Düzgün şekilde monte edilmemiş olan ve koruma ağzının düzlemi boyunca çıkıntı yapan disk yeterince korunamaz.
c) Siper, diskin kullanıcı tarafından açıktan kalan kısmı minimum olacak şekilde elektrikli alete sıkıca yerleştirilmeli ve maksimum güvenlik sağlayacak şekilde konumlandırılmalıdır. Siper, kullanıcıyı kopan disk parçaları, diske kazara temas etme ve giysiyi yakabileceği kıvılcımlara karşı korur.
d) Diskler sadece önerilen uygulamalarda kullanılmalıdır. Örneğin, kesim diskinin kenarı ile taşlama yapmayın. Taşlama diskleri çevresel taşlama için tasarlanmışlardır, bu disklere uygulanan kenar güçleri disklerin parçalanmasına neden olabilir.
e) Her zaman seçilen disk için doğru boyuta ve şekilde sahip, hasarsız disk flanşları kullanın. Uygun disk flanşları diski destekleyerek diskin kırılma ihtimalini azaltırlar. Kesim disk flanşları, taşlama disk flanşlarından farklı olabilir.
f) Büyük elektrikli aletlerin aşınmış disklerini kullanmayın. Büyük elektrikli alet için tasarlanmış disk küçük aletin yüksek hızı için uygun değildir ve parçalanabilir.
g) Çift amaçlı diskleri kullanırken, daima gerçekleştirilen uygulama için doğru siperi kullanın. Doğru siperin kullanılmaması, istenen koruma düzeyini sağlayamayabilir ve bu da ciddi yaralanmalara yol açabilir.

Özel Kesme İşlemleri için İlave Güvenlik Uyarıları

a) Kesme diskine "bastırmayın" veya aşırı baskı uygulamayın. Aşırı derin kesimler yapmaya

çalışmayın. Diske aşırı basınç uygulanması yükü ve kesim sırasında diskin bükülme ya da sıkışma ihtimali ile diskin geri tepme ve kırılma ihtimalini artırır.

b) Vücudunuzu dönen disk ile aynı hizada veya diskin arkasında kalacak şekilde konumlandırmayın. İşlemin yapıldığı noktada disk vücudunuzdan uzağa doğru hareket ederken olası bir geri tepme, dönen diskin ve elektrikli aletin doğrudan üzerine yürümesine neden olabilir.
c) Disk sıkışma yapıyorsa veya herhangi bir nedenle kesim işlemine ara verilirken elektrikli aleti kapatın ve disk tamamen durana kadar elektrikli aleti hareketsiz olarak tutun. Disk hareket halindeyken kesim yapılan yerden kesim diskini asla çıkarmaya kalkışmayın; aksi takdirde geri tepme meydana gelebilir. Diskin sıkışma yapmasının nedenlerini araştırın ve gidermek için gerekli düzeltmeleri yapın.
d) İş parçası üzerinde yeniden kesim işlemi başlatmayın. Diskin tam hıza çıkmasını bekleyin ve kesim noktasına dikkatli bir şekilde yeniden girin. Elektrikli alet, üzerinde çalışılan parçaya yeniden konumlandırılırken disk sıkışma, sağa sola yürüme veya geri tepme yapabilir.
e) Diskin sıkışma veya geri tepme ihtimalini en aza indirmek için panelleri veya büyük parçaları destekleyin. Büyük parçalar kendi ağırlıklarından dolayı bel vermeye meyillidirler. Parçanın kesim hattına yakın bir noktaya ve diskin her iki tarafından olacak şekilde parçanın kenarlarına destek yerleştirilmelidir.
f) Mevcut duvarlar veya diğer kör alanlarda "cep kesimi" yaparken daha dikkatli olun. Malzeme içine dalan disk geri tepmeye neden olabilecek gaz ve su hatlarını, elektrik kablolarını ve nesneleri kesebilir.
g) Kavisli kesim yapmaya çalışmayın. Diske aşırı baskı uygulanması yükü ve kesme sırasında diskin bükülme ya da sıkışma ihtimali ile diskin geri tepme ve kırılma ihtimalini artırarak ciddi yaralanmalara neden olabilir.

Zımparalama İşlemleri için Ek Güvenlik Talimatları

a) Uygun boyutta zimpara diski kağıdı kullanın. Zimpara kağıdını seçerken üretici firmanın tavsiyelerine uyun. Zimpara tabanından taşan zimpara kağıdı kırılma tehlikesi yaratır ve takılmaya, diskin parçalanmasına ya da geri tepmeye yol açabilir.

Tel Fırçalama İşlemleri için Ek Güvenlik Talimatları

a) Sıradan işlemlerde bile fırçadan tel parçacıkları fırlayabileceğini unutmayın. Fırcaya aşırı yük uygulayarak telleri aşırı germeyin. Tel parçacıkları ince giysilere ve/veya deriye kolayca nüfuz edebilir.
b) Tel fırçalama işlemi için siper kullanımı tavsiye edilirse telli disk ya da fırçanın siper ile temasına izin vermeyin. İş ve merkezkaç güçlerinden dolayı telli disk veya fırçanın çapı genişleyebilir.

Taşlama Makineleri için Ek Güvenlik Önlemleri

a) Bu alette Tip 11 (havşa kabı) diskleri kullanmayın. Uygun olmayan aksesuarların kullanılması yaralanmaya neden olabilir.
b) Daima yan tutamağı kullanın. Tutamağı sağlam bir şekilde sıkın. Aletin kontrolünü sağlamak için her zaman yan tutamak kullanılmalıdır.
c) Parçalı elmas diskleri kullanırken, yalnızca çevre boşluğu 10 mm'den büyük olmayan ve negatif eğim açısına sahip olan elmas diskler kullanın (bkz. Siperler ve Aksesuarlar için Ek Bilgiler Tablosu.)

Diğer Riskler

İlgili güvenlik düzenlemelerinin uygulanması ve güvenlik cihazlarının kullanılmasına rağmen, bazı risklerden kaçınmak mümkün değildir. Bunlar:

• İşitme kaybı.
• Sıçrayan parçacıklar kaynaklı yaralanma riski.
• Çalışma sırasında ısınan aksesuarlardan kaynaklanan yanık tehlikesi.
• Uzun süreli kullanımdan kaynaklanan yaralanma riski.
• Tehlikeli maddelerin tozlarından kaynaklanan riskler.

Elektrik Güvenliği

Elektrik motoru sadece tek bir voltaj için tasarlanmıştır. Her zaman güç kaynağının, aletin üretim etiketinde voltajla aynı olup olmadığını kontrol edin.

DEWALT aletiniz EN62841 standardına uygun olarak çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerek yoktur.

UYARI: 30mA veya daha düşük kaçak akım değerine bir kaçak akım rölesi kullanılmasını öneriyoruz.

Elektrik kablosu hasarlıysa, DEWALT servis merkezlerinden edinebileceğiniz, özel hazırlanmış bir kabloyla değiştirilmelidir.

Şebeke Fişi Değiştirme (Yalnızca İngiltere & İrlanda)

Yeni bir şebeke fişinin takılması gerekiyorsa:

• Eski fisi güvenli bir şekilde atın.
• Kahverengi kabloyu fişte akım olan uca bağlayın.
  • Mavi kabloyu nötr uca bağlayın.

U1, RI: Topraklama ucuna bağlantı yapılmamalıdır.

Kaliteli fislerle birlikte verilen bağlantı talimatlarını izleyin. Önerilen sigorta: 13 A.

Uzatma Kablosu Kullanılması

Uzatma kablosu gerçekten gerekmedikçe kullanılmamalıdır. Şarj aletinizin giriş gücüne uygun, onaylı bir uzatma kablosu kullanın (Teknik Verilere bakın). Minimum iletken ebadı 1,5 mm² ve maksimum uzunluk 30 m'dir.

Bir kablo makarası kullanırken, her zaman kabloyu tamamen makaradan çıkarın.

Paket İçeriği

Paket şunları içerir:

1 Avuç taşlama makinesi
1 Siper
1 Yan tutamak
1 Destek flanşı
1 Dişli tespit somunu
1 Altigen anahtar
1 Kullanım kılavuzu

• Nakliye sırasında alet, parçalar ve aksesuarlarda hasar oluşup oluşmadığını kontrol edin.
• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın.

Alet Üzerindeki Etiketler

Alet üzerinde aşağıdaki semboller gösterilir:

Kullanmadan önce kullanım kılavuzunu okuyun.

Kulak koruması kullanın.

Göz koruması kullanın.

Daima iki elinizle tutarak kullanın.

Tip B siperi, kesme işleri için kullanmayın.

Tarih Kodu Konumu (Şek. D)

Üretim tarihi kodu 11 4 haneli bir yıldan ve ardından 2 haneli bir haftadan oluşur ve 2 haneli bir fabrika kodu eklenerek uzatılır.

Açıklama (Şek. A, B)

UYARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasar veya yaralanmayla sonuçlanabilir.

1 Mil kilidi düğmesi
2 Mil
3 Yantutamak
4 Destek flanşı
5 Tespit somunu
6 Siper
7 Tetik düğmesi
8 Kilitleme kolu
9 Siper açma kolu
10 Toz toplama sistemi

Kullanım Amacı

Ağır hizmet tipi avuç içi taşlama makineniz profesyonel taşlama, zımparalama, tel fırçalama ve cilalama uygulamaları için tasarlanmıştır.

Çukur göbekli diskler ve flap disk dışında taşlama diski KULLANMAYIN.

Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda KULLANMAYIN.

Ağır hizmet tipi avuç içi taşlama makineniz, profesyonel kullanım amaçlı bir elektrikli alettir.

ÇOCUKLARIN alete erişmesine izin vermeyin. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

TEFLIKE: Ahşap kesme ve oyma işleri için kullanmayın. Mehrangi türden bir dişli biçak kullanmayın. Ciddi yaralanma meydana gelebilir.

• Küçük çocuklar ve engelliler. Bu cihaz yanlarında bir gözetmen olmadan küçük çocukların ve engellilerin kullanımına uygun değildir.
• Bu ürün, güvenliklerinden sorumlu kişinin gözetiminde olmadıklarında, fiziksel (çocuklar dahil), algısal veya zihinsel kapasite kaybı yaşamış deneyimsiz, bilgisiz ve yeteneksiz kişiler tarafından kullanılmamalıdır. Çocuklar asla bu ürünle yalnız bırakılmamalıdır.

Titreşim engelleyici yan tutamak, aletin oluşturduğu titreşimleri sönümleyerek ilave konfor sunar.

Toz Tahliye Sistemi (Şek. A)

Toz tahliye sistemi 10 siper ile motor girişi etrafında toz birikmesini engeller ve motor gövdesine giren toz miktarını minimum seviyede tutar.

MONTAJ VE AYARLAR

UVARI: Ciddi yaralanma riskini azaltmak için kərhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından çıkarın. Tetikleme düğmesinin OFF (KAPALI) konumda olduğundan emin olun. Kazarı çalışma yaralanmaya neden olabilir.

Yan Tutamağın Takılması (Şek. B)

UYARI: Aleti kullanmadan önce, tutamağın iyice şağından emin olun.

Yan tutamağı 3 gövdenin her iki tarafından diiklerden birine iyice vidalayın. Aletin kontrolünü sağlamak için her zaman yan tutamak kullanılmalıdır.

Siperler

DİKKAT: Tüm taşlama diskleri, kesme diski, züraparalama flap diskleri, tel fırçalama veya yuvarlak tel fırçalama diskleri ile siperler

kullanılmalıdır. Bu ünite ile sunulan siperleri görmek için Şekil A'ya bakın. Bazı uygulamalar için yerel bayi ya da yetkili servis merkezinden doğru siperin satın alınması gerekebilir.

DIKKAT: Yüzey taşlama için Tip A (kesme) bir disk siperi kurken, disk siperi iş parçasına temas ederek zayıf kontrole neden olabilir.

DİNKAT: Bağlı zımpara diskleriyle kesme işlemleri işli B (taşlama) disk siperi kullanıldığında, uçuşan kıvılcımlara ve parçacıklara maruz kalmanın yanı sıra disk parçalaması durumunda disk parçalarına maruz kalma riski artar.

DİRKAT: Beton veya duvarda kesme ve yüzey giderme iş keleri için Tip A (kesme), Tip B (taşlama) disk siperi kullanıldığında, toza maruz kalma ve geri tepme ile sonuçlanan kontrol kaybı riski artar.

NOT: Kenar taşlama ve kesme özel olarak bu amaçla tasarlanmış ve üretilmiş Tip 27 disklerle yapılabilir; 6 mm kalınlığındaki diskler yüzey taşlama için tasarlanırken daha ince olan Tip 27 disklerin yüzey taşlama için uygun olup olmadığı ya da sadece kenar taşlama/kesme için mi uygun olduğunu görmek için üretici firma etiketinin incelenmesi gerekir. Yüzey taşlamanın yasak olduğu herhangi bir disk için bir Tip A (kesme) disk siperi kullanılmalıdır. Tüm çift amaçlı (birleşik taşlama ve kesme zımparalama) diskler için Tip A (kesme) (önceden tip 1/41 olarak adlandırılan) disk siperi kullanılmalıdır. Kesme işlemi ayrıca Tip 1/41 disk ve daha önce Tip 1/41 disk siperi olarak adlandırılan Tip A kesme disk siperi kullanılarak da gerçekleştirilebilir.

NOT: Doğru siper/aksesuar kombinasyonunu seçmek için bkz.

Siperin Ayarlanması ve Monte Edilmesi (Şek. C, D)

DİŞKAT: Herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve fişini çekin.

DI AKAT: Cihazı çalıştırmadan ÖNCE aletiniz için hangi super ayarlama seçeneğinin bulunduğu tanımlayın.

Ayarlama Seçenekleri

Siper ayarlama için siper serbest bırakma kolu 9 bir mandallama özelliği kullanan siper yakası üzerindeki hizalama deliklerinden 15 birisine denk gelir. Taşlama makineniz bu ayarlama için iki farklı seçenek sunmaktadır.

- One-touch™: Bu konumda temas eden yüz eğimlidir ve siper saat yönünde döndüğünde bir sonraki ayarlama deliğine ilerler (mile bakan kullanıcı) fakat saatin tersi yönde otomatik kilitlenir.

- Two-touch™: Bu konumda temas eden yüz düzdür ve dört köşelidir. Siper serbest bırakma koluna basılmadığı ve siper saat yönünde veya saatin tersi yönde (mileakan kullanıcı) eş zamanlı olarak döner konumda tutulmadığı sürece bir sonraki ayarlama deligiğine İLERLEMEZ.

One-Touch™

Two-Touch™

Siper Ayarlama Seçeneklerinin Belirlenmesi

Siper serbest bırakma kolunu 9 istenen ayar seçeneğine getirmek için:

1. Bir T20 ucu kullanarak vidayı 12 çıkartın.

2. Yay konumuna dikkat ederek siper serbest bırakma kolunu çıkartın. İstenen ayarlama seçeneği için kol ucunu seçin. One-touch, siper yakası üzerindeki hizalama deliklerine 15 geçmek için siper serbest bırakma kolunun eğimli ucunu 9 kullanır. Two-touch, siper yakası üzerindeki hizalama deliklerine 15 geçmek için kolun kare şekilli ucunu kullanır.

3. Seçilen ucu yayın 13 altındaki konumlandırarak kolu değiştirin. Kolun yay ile doğru şekilde temas ettiğinden emin olun.

4. Vidayı değiştirin ve torku 2,0-3,0 Nm olarak belirleyin. Siper serbest bırakma koluna 9 basarak yay geri dönme fonksiyonuyla doğru kurulumu sağlayın.

Siperin Monte Edilmesi (Şek. D)

DIŞKAT: Siperi monte etmeden önce vida, kol ve yayın doğru şekilde takıldığından emin olun.

1. Mil operatöre bakarken siper serbest bırakma koluna 9 basın ve basili tutun.

2. Siper üzerindeki tırnakları 21 dişli kutusu üzerindeki yuvalarla 14 hizalayın.

3. Siper tırnakları yerine geçene kadar siperi aşağı doğru bastırın ve dişli kutusu göbeği üzerindeki kanalda döndürün. Siper açma kolunu bırakın.

Siperi konumlandırmak için:

One-touch™: Siperi saat yönünde istenen çalışma pozisyonuna döndürün. Siperi saatin tersi yönde döndürmek için siper serbest bırakma koluna 9 basın ve basılı tutun.

Two-touch™: Siper serbest bırakma koluna 9 basin ve basılı tutun. Siperi saat yönünde veya saatin tersi yönde istenen çalışma pozisyonuna döndürün.

NOT: Maksimum operatör koruması sağlamak için siper gövdesi mil ve operatör arasına yerleştirilmelidir. Siper açma kolu, siper yakası üzerindeki hizalama yuvalarından 15 birine oturmalıdır. Bu siperin sabitlendiğinden emin olmak içindir.

1. Siperi çıkartmak için bu talimatların 1-3. adımlarını tersten uygulayın.

Flanşlar ve Diskler

Göbeksiz Disklerin Takılması (Şek. E)

UVARI: Flans/kelepçe somunu/diskin düzgün bir şekilde olan maması ciddi yaralanmalara (veya aletin veya diskin zarar görmesine) neden olabilir.

DİKKAT: Ortası basılı Tip 27 ve Tip 42 taşlama diskleri ve Kesme diskleri ile ürüne dahil edilmiş olan flanışlar kullanılmalıdır. Daha fazla bilgi için Aksesuar ve Siper Uygulamaları Tablosuna bakınız.

UYARI: Kesme diskleri kullanırken kapalı bir çift taraflı kesme diski siperi kullanılmalıdır.

UYARI: Arızalı bir flanş veya siperin kullanılması veya dışkıflanş ve siperin kullanılmaması, disk kırılması ve disk teması nedeniyle yaralanmayla sonuçlanabilir. Daha fazla bilgi için Aksesuar ve Siper Uygulamaları Tablosuna bakınız.

1. Siper yukarı gelecek şekilde aleti bir masaya yatırım.

2. Düz destek flanşını 4 kalkık orta kısmı (pilot) diske gelecek şekilde mile 2 takın.

3. Diski 16, destek flanşının kalkık orta kısmı (pilot) ortalayacak şekilde destek flanşına doğru yerleştirin.
4. Mil kilit düğmesine basarak ve altıgen baskılar diskten uzağa bakacak şekilde kelepçe somununu 5 mil üzerinde tırnaklar mil üzerindeki iki yuvaya tam oturacak biçimde yerleştirin.
5. Mil kilitleme düğmesine bastırırken kilitleme flanşını bir anahtarla 20 sıkın.
6. Diski çıkartmak için, mil kilitleme düğmesine basın ve takılan kilitleme flanşını bir anahtarla gevşetin.

Zimparalama Destek Tabanlarının Takılması (Şek. F)

nOT: Destek tabanlarının mevcut olduğu, genellikle fiber reçine diskleri olarak adlandırılan zımpara disklerine sahip bir siper kullanılması gerekmez. Bu tür aksesuarlar için bir siper gerekmediği için siper kullanılması durumunda doğru şekilde takılamayabilir.

UYARI: Flanş/kelepçe somunu/diskin düzgün bir şekilde dinaması ciddi yaralanmalara (veya aletin veya diskin zarar görmesine) neden olabilir.

UYARI: Zimparalama uygulaması tamamlandıktan sonra tışlamna diski, kesme diski, zimparalama flap diski, tel fırçalama veya yuvarlak tel fırçalama gibi uygulamalar için doğru siperin tekrar takılması gerekir.

1. Destek tabanını 17 mil üzerine yerleştirin veya uygun şekilde takın.
2. Zimparalama diskini 18 zimpara tabanı 17 üzerine yerleştirin.
3. Mil kilidine 1 basarken, sıkma somunu 19 milin üzerine takın, kelepçe somunu üzerindeki kalkık göbek kısmını zımparalama diski ve destek tabanının ortasına gelecek şekilde yönlendirin.
4. Sıkma somununu elle sıkın. Sonra mil kilitleme düğmesine basarak zımparalama diskini, zımparalama diski ve sıkma somunu yerine oturana kadar döndürün.
5. Diski çıkartmak için, mil kilitleme düğmesine basarak destek tabanını ve zımparalama tabanını kavrayın ve döndürün.

Göbekli Disklerin Takılması ve Sökülmesi (Şek. A)

Göbekli diskler doğrundan M14 dişli mile takılırlar. Aksesuarın dişi milin dişiyle eşleşmelidir.

1. Destek flanşını aletten çekerek çıkartın.
2. Diski mile 2 elle takın.
3. Mil kilitleme düğmesine 1 basın ve diskin göbeğini sıkmak için bir anahtar kullanın.
4. Diski çıkartmak için yukarıda prosedürü tersten uygulayın.

İKAZ: Aleti düzgün çalıştırmadan önce diskin düzgün şekilde takılmaması alete veya diske zarar verebilir.

Telli Çanak Fırçaların ve Tel Fırça Disklerinin Takılması (Şek. A)

UVARI: Flanş/kelepçe somunu/diskin düzgün bir şekilde danaması ciddi yaralanmalara (veya aletin veya diskin zarar görmesine) neden olabilir.

DİKKAT: Yaralanma riskini azaltmak için, fırçaları ve sklikli fırçaları tutarken iş eldiveni takın.

Keskin olabilirler.

DIŞKAT: Alete zarar gelme riskini azaltmak için, where veya fırça takılırken veya kullanılırken sipere dokunulmamalıdır. Aksesuar diski ve kapağından tel parçalarının fırlamasına neden olacak tespit edilemeyen aksesuar hasarları oluşabilir.

Tel fırçalar veya diskli tel fırçaları kullanmadan doğrudan dişli milin üzerine takılır. Yanızca M14 dişli göbeği ile birlikte tedarik edilen tel fırçaları veya diskli tel fırçaları kullanın. Bu aksesuarlar ücreti mukabili yerel satıcınız ya da yetkili servis merkezinizden temin edilebilir.

1. Siper yukarı gelecek şekilde aleti bir masaya yatırım.
2. Diski mile elle takın.
3. Mil kilitleme düğmesine 1 basın ve diski sıkmak için diskli tel fırça veya tel fırçanın göbeği üzerinde bir anahtar kullanın.
4. Diski çıkartmak için yukarıdaki talimatları tersten uygulayın. İKAZ: Alete zarar gelme riskini azaltmak için, aleti çalıştırmadan önce disk göbeğini düzgün şekilde oturtun.

Çalıştırmadan Önce

• Siperi ve uygun disk ya da fırçayı takın. Çok fazla aşınmış disk veya fırçaları kullanmayın.
• İç ve dış flanşın düzgün takıldığından emin olun. Bununla ilgili Aksesuar ve Siper Uygulamaları Tablosuna bakın.
• Disk veya çarkın, aksesuar ve alet üzerindeki oklar yönünde döndüğünü kontrol edin.
• Hasar görmüş olan bir aksesuarı kullanmayın. Her kullanımdan önce aksesuarları inceleyin, örneğin aşındırıcı diski talaş ve çatlaklara karşı, disk tabanı çatlak, kopma ya da aşırı kullanıma karşı, tel fırçayı gevşek ya da kırık tellere karşı kontrol edin. Elektrikli alet ya da aksesuar düşürülürse, hasar olup olmadığını kontrol edin ya da sağlam aksesuar takın. Aksesuarın incelenmesi ve monte edilmesinden sonra, kendinizi ve etraftaki insanları dönen aksesuar düzleminden uzakta tutun ve elektrikli aleti bir dakika boyunca maksimum yüksüz hızda çalıştırın. Bu test süresince hasarlı aksesuarlar normal olarak kırılarak dağıılacaktır.

ÇALIŞMA

Kullanma Talimatları

UYARI: Güvenlik talimatlarına ve geçerli düzenlemelere man uyun.

UVARI: Ciddi yaralanma riskini azaltmak için kettungi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından çıkarın. Tetikleme düğmesinin

OFF (KAPALI) konumda olduğundan emin olun. Kazara çalışma yaralanmaya neden olabilir.

anacak veya kesilecek tüm malzemelerin yerlerine kıca sabitlendiklerinden emin olun.

• İş parçasını sabitleyin ve destekleyin. İş parçasını stabil bir yüzeye sabitlemek ve desteklemek için kelepçe veya mengene kullanın. İş parçasını hareket etmesini ve kontrolden çıkmasını engellemek için sabitlemek ve desteklemek önemlidir. İş parçasının hareket etmesi veya kontrolden çıkması tehlike oluşturabilir ve yaralanmaya sebebiyet verebilir.
• Diskin sıkışma veya geri tepme ihtimalini en aza indirmek için panelleri veya büyük parçaları destekleyin. Büyük parçalar kendi ağırlıklarından dolayı bel vermeye meyillidirler. Parçanın kesim hattına yakın bir noktaya ve diskin her iki tarafından olacak şekilde parçanın kenarlarına destek yerleştirilmelidir.
• Bu aleti kullanırken daima iş eldivenleri kullanın.
• Kullanım esnasında dişli çok sıcak bir hale gelir.
• Alete yalnızca hafif bir baskı uygulayın. Diske yanal basınç uygulamayın.
• Siperi ve uygun disk ya da fırçayı daima takın. Oldukça aşınmış disk veya fırçaları kullanmayın.
• İç ve dış flanşın düzgün takıldığından emin olun.
• Disk veya çarkın, aksesuar ve alet üzerindeki oklar yönünde döndüğünü kontrol edin.
• Aşırı yüklemekten kaçının. Aletin ısınması durumunda soğuması için yüksüz durumda birkaç dakika çalıştırın. Soğumadan aksesuarlara dokunmayın. Kullanım esnasında diskler çok ısınır.
• Uygun koruma siperi takılı olmaksızın asla taşlama çanağını kullanmayın.
• Elektrikli aleti kesim standı ile kullanmayın.
• Yapışık aşındıncı ürünlerle asla kurutma kağıdı kullanmayın.
• Disklerin alet kapatıldıktan sonra da dönmeye devam ettiğini unutmayın.

Doğru El Pozisyonu (Şek. G)

I: Ciddi yaralanma riskini azaltmak için, DAIMA e gösterilen uygun el pozisyonunu kullanın.

RI: Ciddi yaralanma riskini azaltmak için, ani tepki online karşı aleti DAIMA sıkıca tutun.

Doğru el pozisyonu, bir elin yan tutamak 3 üzerinde ve diğer elin aletin gövdesinde olmasını gerektirir, bkz. Şekil G.

Tetik Düğmesi ve Kilitleme Kolu (Şek. A)

RI: Aleti kullanmadan önce, kolun iyice sıkıldığından olun.

1. Aleti açmak için kilitleme kolunu 8 aletin arka kısmına doğru çekin ve ardından tetik düğmesine 7 basın. Alet, düğmeye basıldığı sürece çalışır.
2. Tetik düğmesini serbest bırakarak aleti kapatın.

RI: Alet çalıştırılırken, kullanım sırasında ve disk ya da

öksesvar dönüşü durana dek aleti kontrol altında tutmak için yan tutamak ve aletin gövdesini sıkıca tutun. Aleti yere bırakmadan önce diskin tamamen durduğundan emin olun.

l: Üzerinde işlem yapılacak yüzeye dokunmadan aşlama makinesinin tam hıza çıkmasını bekleyin.

Aleti kapatmadan önce işlem yapılan yüzeyden aleti kaldırın.

Mil Kilidi (Şek. B)

Mil kilidi 1, diskleri takıp çıkarırken milin dönmesini engellemekle görevlidir. Mil kilidini yalnızca alet kapalıyken, güç kaynağından ayrık durumdayken ve tamamen durduktan sonra kullanın.

İKAZ: Aletin hasar görmesini engellemek için alet çalışırken mil kilidini kullanmayın. Alet hasar görür ve takılı aksesuar fırlayarak yaralanmaya neden olabilir.

Kilidi devreye almak için mil kilit düğmesine basın ve mili artık daha fazla döndüremeyecek duruma gelene dek döndürün.

Yüzey Taşlama, Zımparalama ve Tel Fırçalama

AT: Daima bu kılavuzdaki talimatlara uygun le doğru siperi kullanın.

I: Metal tozu oluşur. Metal uygulamalarında sklerin aşırı kullanılması elektrik çarpması riskini Riski azaltmak için kullanmadan önce bir kaçak ölesi takın ve aşağıdaki bakım talimatlarına göre asınçlı hava üfleyerek havalandırma deliklerini her mizleyin.

Bir iş parçası yüzeyinde çalışma yürütmek için:

1. Üzerinde işlem yapılacak yüzeye dokunmadan önce taşlama makinesinin tam hıza çıkmasını bekleyin.
2. Aletin yüksek hızda çalışmasını sağlamak için çalışma yüzeyine minimum basınç uygulayın. Alet yüksek hızda çalışırken materyal atma hızı en yüksek seviyededir.

1. Alet ve çalışma yüzeyi arasında uygun bir açı olmasını sağlayın. Belirli fonksiyonlar için tabloya bakın.

Fonksiyon Açı

Bileme 20°-30°

Flap Diskle Zimparalama 5°-10°

Destek Tabanıyla Zimparalama 5°-15°

Tel Fırçalama 5°-10°

1. Diskin kenarı ve çalışma yüzeyi arasındaki mesafeyi koruyun.

- Taşlama, flap disklerle zımparalama veya tel fırçalama yapıyorsanız çalışma yüzeyinde oyukların oluşmasına engel olmak için aleti sürekli olarak ileri ve geriye doğru hareket ettirin.

- Destek tabanıyla zımparalama sırasında çalışma yüzeyinin yanmasını ve üzerinde dairesel çizikler oluşmasını önlemek için aleti düz bir çizgide sürekli olarak hareket ettirin.

NOT: Aletin hareket ettirilmeksizin çalışma yüzeyine yaslanmasına izin verilmesi iş parçasına zarar verir.

1. Aleti kapatmadan önce işlem yapılan yüzeyden kaldırın. Aleti yere koymadan önce dönmesinin durmasını bekleyin.

DİKAT: Taşlama makinesinin ani ve keskin bir şekilde hareket etmesine neden olabileceğinden bir kenar üzerinde çalışırken ekstra dikkatli olun.

Boyanmış bir İş Parçası Üzerinde Çalışma Sırasındaki Önlemler

1. Zehirli tozun kontrol edilmesinin zor olması nedeniyle kurşun bazlı boyalara zımparalama veya tel fırçalama yapılması ÖNERİLMEZ. Kurşun zehirlenmesi, en fazla çocuklar ve hamile kadınlar için tehlikelidir.
2. Kimyasal analiz yapmadan bir boyanın kurşun içerip içermediğinin belirlenmesi zor olduğundan, boya zımparalarken aşağıdaki önlemler önerilir:

Kişisel Güvenlik

1. Temizlik bitene kadar, boya zımparalamaveya tel fırçalama işlemi yapılan alana çocuk veya hamile kadın girmemelidir.
2. Çalışma alanına giren herkes bir toz maskesi veya solunum aygıtı kullanmalıdır. Filtre günlük olarak veya kullanıcı nefes almakta zorlandığında değiştirilmelidir.
   NOT: Yalnızca kurşunlu boya tozu ve dumanına uygun toz maskeleri kullanılmalıdır. Sıradan boya maskeleri bu korumayı sağlamaz. Uygun N.I.O.S.H. onaylı toz maskesi için yerel hırdavat bayisine bakın.
3. Zehirli boya parçacıklarının yutulmasını önlemek için çalışma alanında YEMEYİN, İÇMEYİN veya SİGARA İÇMEYİN. Çalışanlar yemeden, içmeden veya sigara içmeden ÖNCE yıkanıp temizlenmelidir. Üzerlerine toz yerleşebileceği için çalışma alanında yiyecek, içecek veya sigara bırakılmamalıdır.

Çevre Güvenliği

1. Boya ortaya çıkan tozu en düşük seviyede tutacak şekilde sökülmelidir.
2. Boya sökme işleminin yapıldığı alanlar 4 mils inç kalınlığında plastik örtüyle kapatılmalıdır.
3. Zımparalama, çalışma alanı dışına çıkan boya tozunu azaltacak şekilde yapılmalıdır.

Temizlik ve Atma

1. Çalışma alanındaki tüm yüzeyler zımparalama işlemi boyunca günlük olarak elektrik süpürgesiyle süpürülüp iyice temizlenmelidir. Elektrik süpürgesinin filtre torbaları sık değiştirilmelidir.
2. Plastik örtüler diğer toz, yonga ve atıklarla birlikte toplanmalı ve atılmalıdır. Ağzı kapalı çöp torbalarına konup normal çöp atma işlemleri izlenerek atılmalıdır.
   Temizlik sırasında, çocuklar ve hamile kadınlar çalışma alanından uzak tutulmalıdır.
3. Çocuklar tarafından kullanılan tüm oyuncak, yıkanabilir mobilyalar ve kap kacak tekrar kullanılmadan önce iyice yıkanmalıdır.

Kenar Taşlama ve Kesme

UYARI: Kenar taşlama/kesme disklerini yüzey taşlama uyamaları için kullanmayın çünkü bu diskler yüzey taşlamada karşılaşılan yan baskılarata dayanacak şekilde tasarlanmamıştır. Disk kırılması ve ciddi yaralanma olabilir.

DIKKAT: Kenar taşlama ve kesme için kullanılan diskler kullanılırken bükülür veya eğilirlerse kırılabilir veya geri tepebilir. Her türlü kenar taşlama/kesme işleminde siperin yan tarafından açılması için operatörden uzağa yerleştirilmiş olması gerekir.

İKAZ: Bir Tip 27 diskle kenar taşlama/kesme, diskin yeni olması durumunda sığ kesme ve derinlik olarak 13 mm altındaki çentik açma işleriyle sınırlandırılmalıdır. Kesme/çentik açma derinliğini aşındığı için disk çapının daraltılmasına eşit olacak şekilde azaltın. Daha fazla bilgi için Aksesuar ve Siper Uygulamaları Tablosuna bakın. Bir Tip 41 diskle kenar taşlama/kesme işlerinde bir Tip A siper kullanımı gerekir.

1. Üzerinde işlem yapılacak yüzeye dokunmadan önce taşlama makinesinin tam hıza çıkmasını bekleyin.
2. Aletin yüksek hızda çalışmasını sağlamak için çalışma yüzeyine minimum basınç uygulayın. Alet yüksek hızda çalışırken taşlama/kesme hızı en yüksek seviyededir.
3. Kendinizi diskin açık alt tarafı sizden uzağa bakacak şekilde konumlandırın.
4. Bir kesme işlemi başlayıp çalışma parçasında centik oluştuğunda kesiğin açısını değiştirmeyin. Açının değiştirilmesi diskin bükülmesine ve kırılmasına neden olacaktır. Kenar taşlama diskleri bükülme sonucu oluşacak yan baskılara dayanacak şekilde tasarlanmamıştır.
5. Aleti kapatmadan önce işlem yapılan yüzeyden aleti çıkartın. Aleti yere koymadan önce dönmesinin durmasını bekleyin.

Metal Uygulamaları

Aleti metal uygulamalarında kullanırken metal talaşının neden olduğu kalıcı riskleri engellemek için kaçak akım rölesinin (RCD) takılı olduğundan emin olun.

Kaçak akım rölesi tarafından güç kaynağı kapatılırsa aleti yetkili DEWALT servisine götürün.

UVARI: Aşırı çalışma koşullarında, metalle çalışırken kürkine gövdesinde iletken toz birikebilir. Bu ise makinenin içindeki koruyucu izolasyonun bozulmasına ve olası elektrik çarpması risklerine neden olabilir.

Makinenin içinde metal talaşı birikmesini engellemek için havalandırma deliklerini her gün temizlemenizi tavsiye ederiz. Bkz. Bakım bölümü.

Metal Kesimi

Yapışık aşındırıcılar ile kesim yaparken her zaman Tip A siper kullanın.

Kesim esnasında kesilen malzemeye uyumlu şekilde ortalama beslemede kesim yapın. Kesim diskine basınç uygulayarak makineyi eymeyin veya daha kısa olabilir.

Aşağıda çalışan disklerin hızlarını düşürmek için artık yandan uygulanan kesim diskleri gereklidir.

Makine her zaman yukarı eğimli şekilde çalışmak zorundadır. Diğer şekilde, kontrol edilen partnerinden sana buluşan bir liste var mı.

Kaba taşlama için asla kesim diski kullanmayın. Her zaman Tip B siper kullanın.

En iyi kaba taşlama sonuçları makine 30° ila 40° açıya sahipken elde edilir. Makineyi orta derecede basınçla ileri geri hareket ettirin. Bu şekilde iş parçası aşırı isınmaz, rengi değişmez ve herhangi bir oluk oluşmaz.

Taş Kesimi

Bu makine yalnızca kuru kesim için kullanılmalıdır.

Taş kesmek için en doğru yöntem elmas kesme diski kullanılmasıdır. Makineyi çalıştırırken ilave toz koruyucu maske kullanılması gerekir.

ÇALIŞMA ÖNERİLERİ

Yapısal duvarlarda slot kesimi yaparken dikkatli olun.

Yapısal duvarlardaki slotlar ülkelere özel düzenlemelere tabidir. Tüm işlemlerde bu düzenlemelere uyulması gerekmektedir. Çalışmaya başlamadan önce sorumlu yapı mühendisine, mimara veya inşaat şefine danışın.

BAKIM

DEWALT elektrikli aletiniz uzun süre boyunca minimum bakımla çalışmak üzere tasarlanmıştır. Aletin uzun süre boyunca verimli bir şekilde çalışması, uygun bakım ve düzenli temizlik yapılmasına bağlıdır.

UYARI: Ciddi yaralanma riskini azaltmak için hangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından çıkarın. Tetikleme düğmesinin OFF (KAPALI) konumda olduğundan emin olun. Kazara çalışma yaralanmaya neden olabilir.

Kullanım Ömrü Dolmuş Fırçalar

Karbon fırçaların kullanım ömrünün neredeyse sonuna geldiğini ve aletin servise ihtiyaç duyduğunu göstermek için motor otomatik olarak kapanır. Karbon kömürlere kullanıcı tarafından bakım yapılamaz. Aleti periyodik olarak yetkili DEWALT servisine götürün.

Yağlama

Bu aletin ilave yağlanması gerek yoktur.

Temizleme

UVARI: Elektrik çarpması ve mekanik tehlike. Telemeden önce elektrikli aletin fişini güç kaynağından ayırın.

UYARI: Güvenli ve verimli çalışmayı sağlamak için e mikli cihazı ve havalandırma deliklerini her zaman temiz tutun.

UYARI: Aletin metalik olmayan parçalarını temizlemek işla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemelere zarar verebilir. Sadece hafif sabun ve suyla nemlendirilmiş bir

bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

Havalandırma delikleri kuru, yumuşak, metalik olmayan bir fırça ve/veya uygun bir elektrik süpürgesi kullanılarak temizlenebilir. Su veya temizlik solüsyonu kullanmayın. Onaylı göz koruması ve bir toz maskesi kullanın.

İsteğe Bağlı Aksesuarlar

UYARI: DEWALT tarafından tedarik veya tavsiye edilen dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için, bu ürünle birlikte, sadece DEWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır.

UYARI: Diskin merkezine yakın (varsa) olarak işaretlenmiş için son kullanma (EXP) tarihi geçmiş bir aşındırıcı diski kullanmayın. Son kullanma tarihi geçmiş diskler parçalanabilir ve ciddi yaralanmalara neden olabilir. Aşındırıcı diskleri, aşırı sıcak veya nemli olmayan, kuru bir yerde saklayın. Son kullanma tarihi geçmiş veya hasar görmüş diskleri, bir daha kullanılmayacak şekilde imha edin.

Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün.

	Maks. mm		mm	Min. Dönüş [min. ^-1 ]	Çevresel hız [m/s]	Dişli delik uzunluğu mm
	D b)	d)
	115 6	22,23	11.500 80 –
	125 6	22,23	11.500 80 –
	115 –	- 11	1.500 80 –
	125 –	- 11	1.500 80 –
	75 30	M14	11.500 45 20,0
	115 12	M14	11.500 80 20,0
	125 12	M14	11.500 80 20,0

Çevrenin Korunması

Ayrı toplama. Üzerinde bu simge bulunan ürünler ve bataryalar normal evsel atıklarla birlikte çöpe atılmamalıdır.

Ürünler ve bataryalar, ham madde ihtiyacını

azaltmak için geri kazanılabilecek veya geri dönüştürülebilecek malzemeler içerir. Elektrikli aletleri ve bataryaları lütfen yerel yönetmeliklere uygun şekilde geri dönüşüme tabi tutun. Daha ayrıntılı bilgi www.2helpU.com adresinden edinilebilir.

DWE4277 için Siperler ve Aksesuarlar için Ek Bilgiler

Parçalı elmas diskleri kullanırken, yalnızca çevre boşluğu 10 mm'den büyük olmayan ve negatif eğim açısına sahip olan elmas diskler kullanın.
KESİNLIKLEçevre boşluğu 10 mm'den büyük ve/veya pozitif eğim açısına sahip olan parçalı elmas diskler kullanmayın.
Tüm taşlama, zımparalama ve disk tipi tel fırçalama aksesuarları için, aksesuarın en alt kısmı, siperin alt kenarına 2 mm veya daha fazla mesafeye sahip siper muhafazası içinde yer almalıdır.

Aksesuar ve Siper Uygulamaları Tablosu
Siper Tipi Aksesuar Tanım Taşlayıcı Nasıl Takılır
Tip BSiper		Çukur göbekli taşlama diski	Tip B siperDestek flanşıTip 27 çukur göbekli diskDişli tespit somunu
		Flep disk
		Tel diskler
		Dişli somunlu tel diskler	Tip B siperTel disk
		Dişli somunlu telli çanak	Tip B siperTel fırça
		Destek bloğu/ zimpara kağıdı	Tip B siperLastik destek bloğuZimpara diski[GXSX]Dişli tespit somunu
Aksesuar ve Siper Uygulamaları Tablosu (devamı.)
Siper Tipi Aksesuar Tanım Taşlayıcı Nasıl Takılır
Tip ASiper		Taş kesme diski,bağlı	Tip A siper[xz3w]Destek flanşı
		Metal kesme diski,bağlı
Tip ASiperVEYATip BSiper		Elmas kesmediskleri	Kesme diskiDişli tespit somunu

TENLIKE: Ahşap kesme ve oyma işleri için kullanmayın. İkışkıngi türden bir dişli biçak kullanmayın. Ciddi yaralanma meydana gelebilir.
