Produkttyp	Professionell vinkelslip
Märke	DeWalt
Modell	DWE4277
Matningsspänning	230 V AC
Effektförbrukning	1500 W
Tomgångsvarvtal	10500 min⁻¹
Slipskivans diameter	125 mm
Slipskivans tjocklek (max)	6,0 mm
Kapskivans diameter	125 mm
Kapskivans tjocklek (max)	3 mm
Borstskivans diameter	115 mm
Borstskivans tjocklek (max)	13 mm
Axelns diameter	M14
Vikt (med handtag och skydd)	2,5 kg
Ljudtrycksnivå LPA	93 dB(A)
Ljudeffektnivå LWA	101 dB(A)
Vibrationer (ytslipning)	8,8 m/s²
Vibrationer (skivslipning)	3,4 m/s²
Vibrationer (kapning)	7,7 m/s²
Huvudfunktioner	Slipning, polering, metallborstning, kapning (med lämpliga tillbehör)
Antivibrationssystem	Antivibrationssidhandtag
Skyddshuves inställning	One-Touch™ och Two-Touch™
Säkerhet	Dubbelisolerad, axellås, avtryckare med spärrspak, självstoppande kolborstar
Underhåll och rengöring	Rengör ventilationsöppningar med en icke-metallisk borste eller dammsugare; använd inte lösningsmedel
Reservdelar och reparerbarhet	Reparation av auktoriserad DeWalt-verkstad; kolborstar kan inte bytas av användaren

Vanliga frågor - DWE4277 DEWALT

Hur byter jag slipskivan på DWE4277?

Koppla bort verktyget. Tryck in axelspärrknappen (1) för att låsa spindeln. Använd medföljande sexkantnyckel för att lossa låsmuttern (5). Byt skiva och dra åt muttern igen medan du håller spärren intryckt.

Vilka typer av skivor kan jag använda med denna slipmaskin?

Du kan använda försänkta slipskivor (typ 27), kapskivor (typ 41), lamellskivor, stålborstar och slipplattor. Respektera max diametrar och tjocklekar som anges i de tekniska specifikationerna.

Hur ställer jag in skyddshuven?

Slipmaskinen har två inställningslägen: One-Touch™ (rotation medurs, automatisk låsning) och Two-Touch™ (kräver att du trycker på frigöringsspaken för att vrida). Se manualen för att konfigurera spaken enligt dina önskemål.

Vilken skyddsutrustning ska jag bära?

Bär alltid skyddsglasögon, hörselskydd (ljudnivå upp till 101 dB), dammask och arbetshandskar. Använd verktyget med båda händerna.

Hur minskar jag vibrationer vid användning?

Använd det medföljande antivibrationssidhandtaget. Håll verktyget stadigt, arbeta i full fart utan att tvinga, och ta regelbundna pauser. Vibrationsvärdena anges i specifikationerna.

Kan jag använda denna slipmaskin för att skära metall?

Ja, med en lämplig kapskiva (typ 41 eller diamant) och skyddshuv typ A (kapning). För metaller, använd en jordfelsbrytare (RCD) för att undvika risker på grund av ledande spån.

Vad gör jag om kolborstarna är slitna?

Slipmaskinen stannar automatiskt när kolborstarna är slitna. De kan inte bytas av användaren; lämna verktyget till en auktoriserad DeWalt-serviceverkstad för byte.

Vad är effekten och varvtalet för DWE4277?

Effektförbrukningen är 1500 W och tomgångsvarvtalet är 10500 varv/min. Detta möjliggör effektivt arbete på olika material.

Hur rengör jag slipmaskinen?

Koppla bort verktyget. Använd en mjuk icke-metallisk borste eller dammsugare för att rengöra ventilationsöppningarna. Använd inte lösningsmedel eller vatten. Torka av höljet med en fuktig trasa och mild tvål.

Vilka är riskerna med kast och hur undviker jag dem?

Kast uppstår om skivan fastnar eller nyper. För att undvika det: håll verktyget stadigt med båda händerna, tvinga inte, använd sidhandtaget, undvik skarpa kanter och placera inte din kropp i linje med skivan.

BRUKSANVISNING DWE4277 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 149

1) Sikkerhet på arbeidsområdet

Vikle alltid ut kabelen fullstendig när du bruker en kabeltrommel.

Pakkens innhold

Pakken inneholder:

1 Vinkelsliper

1 Beskyttelse

1 Sidehändtak

1 Bakreflens

1 Gjenget festemutter

1 Sekskantnøkkel

1 Bruksanvisning

Korrekt plassering av hendene (Fig. G)

AAVARSEL: La verktøyet komme opp i full hastighet för du lar det berøre arbeidsoverflaten. Løft verktøyet fra arbeidsflaten för du slår av verktøyet.

Spindellås (Fig. B)

For kapping med limte kappeskiver, bruk alltid beskyttelse av Type A.

Ved kapping, bruk moderat hastighet tilpasset materialet du jobber med. Ikke bruk trykk på kappeskiven, ikke vri eller vipp på maskinen.

For kapping av stein er det best å bruke en diamantkappeskive. Bruk bare maskinen när du har på en støvmaske.

Råd for arbeidet

Du har valt ett DEWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för professionella elverktygsanvändare.

Tekniska data

		DWE4277
Spanning V	AC	230
Typ 5
Ineffekt W 1500
Tomgång/märkvarvtal min	-1	10500
Slipskivans diameter mm 125
Slipskivans tjocklek (max) mm 6,0
Kapskivdiameter mm 125
Kapskivans tjocklek (max) mm 3
Trådskivans diameter mm 115
Trådskivtjocklek (max) mm 13
Spindeldiameter M14
Spindellängd	mm	18,5
Vikt	kg 2,5
* vikt inkluderar sidohandtag och skydd
Totala buller- och vibrationsvärden (triax vektorsumma) i enlighet med EN62841-2-3:
L_PA (emissionsljudtrycksnivå)	dB(A)	93
L_WA (ljudeffektnivå)	dB(A)	101
K(osäkerhet för angiven ljudnivå)	dB(A)	3
Ytslipning
Vibrationsemissionsvärde a_h,AG =	m/s2	8,8
Osäkerhet K = m/s2 1,5
Skiva slipning
Vibrationsemissionsvärde a_h,DS =	m/s2	3,4
Osäkerhet K = m/s2 1,5
Kapning
Vibrationsemissionsvärde a_h,CO =	m/s2	7,7
Osäkerhet K =	m/s2	1,5

FÖRSIKTIGHET: Arbete med stålborsten eller slipkapskivan kan leda till olika vibrationsnivåer!

Den vibrations- och/eller bulleremissionsnivå som anges i detta informationsblad har uppmätts i enlighet med ett standardiserat test som anges i EN62841 och som kan användas för att jämföra ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning av exponeringen.

WARNING: Den deklarerade vibrations- och bulleremissionsnivå som anges gäller vid verktygets huvudsakliga användning. Om verktyget emellertid

används för andra tillämpningar, med andra tillbehör, eller om det är dåligt underhållet kan vibrationen avvika. Detta kan avsevärt öka exponeringsnivån under hela dess arbetstid.

En uppskattning av exponeringsnivån för vibrationer bör dessutom ta med i beräkningen de gånger verktyget är avstängt, eller när det är igång utan att utföra sitt arbete. Detta kan avsevärt minska exponeringsnivån under hela arbetsperioden.

Identifiera ytterligare säkerhetsåtgärder för att skydda operatören från effekterna av vibrationer såsom att: underhålla verktyget och tillbehören, hålla händerna varma, organisera arbetsmönster.

WARNING: Slipning av tunna metallplåtar eller andra lättvibrerande strukturer med stor yta kan resultera i en total bulleremission som är mycket högre (upp till 15 dB) än de deklarerade bulleremissionsvärdena. Sådana arbetsstycken bör så långt som möjligt förhindras från att avge ljud genom lämpliga åtgärder såsom applicering av tunga flexibla dämpningsmattor. Den ökade bulleremissionen ska också beaktas vid både riskbedömningen av bullerexponering och vid val av lämpliga hörselskydd.

Säkringar:
Europa	230 V verktyg	10 Ampere, elnät
Storbritannien och Irland	230 V verktyg 13 Ampere, i uttag

EG-försäkran om överensstämmelse

Maskindirektiv

Liten vinkelslip

DWE4277

DEWALT intygar att dessa produkter, beskrivna under Tekniska data uppfyller: 2006/42/EG, EN62841-1:2015 +A11:2022 EN IEC 62841-2-3:2021 +A11:2021. Dessa produkter överensstämmer även med direktiven 2014/30/EU och 2011/65/EU. För ytterligare information kontakta DEWALT på följande adress eller se baksidan av manualen. Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring på DEWALTs vägnar.

Mr. Rengul

Markus Rompel

WARNING: För att minska risken för personskada, läs instruktionsboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Läs bruksanvisningen och uppmärksamma dessa symboler.

FATA: Indikerar en omedelbart riskfylld situation som, om definite undviks, kommer att resultera i dödsfall eller allvarliga skador.

VARNING: Indikerar en potentiellt riskfylld situation som, eller inte undviks, skulle kunna resultera i dödsfall eller allvarliga skador.

FÖRSIKTIGHET: Indikerar en potentiellt riskfylld situation som, om den inte undviks, kan resultera i mindre eller moderata skador.

OBSERVERA: Anger en praxis som inte är relaterat till personskada som, om den inte undviks, kan resultera i egendomsskador.

Anger risk för elektrisk stöt.

Amer brandrisk.

Säkerhetsvarningar, allmänt elverktyg

VARNING: Läs alla säkerhetsvarningar och instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Termen "elverktyg" i varningarna syftar på ditt eldrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa) elverktyg.

1) Säkerhet vid arbetsområdet

a) Håll arbetsområdet rent och ordentligt upplyst. Belamrade och mörka områden inbjuder till olyckor.
b) För att undvika explosionsrisk bör du inte använda elverktyget i omgivningar med brännbara vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor.
c) Håll barn och andra personer på betryggande avständ när du använder elverktyg. Distraktioner kan göra att du förlorar kontrollen.

2) Elsäkerhet

a) Elverktygets stickkontakt måste passa i eluttaget. Modifiera aldrig kontakten på något sätt. Använd inga adapterkontakter tillsammans med jordade elverktyg. Icke modifierade kontakter och passande uttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad.

c) Utsätt inte elektriska verktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt.

d) Hantera inte nätsladden ovarsamt. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden på ett säkert avständ från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.

e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elektriska stötar.

f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarlig personskada.

b) Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.

c) Undvik oavsiktlig start. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, lyfter upp eller bär verktyget. Att bära elektriska verktyg med ditt finger på strömbrytaren eller att strömsätta elektriska verktyg som har strömbrytaren på är att invitera olyckor.

d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.

e) Sträck dig inte för långt. Ha ordentligt fotfäste och balans hela tiden. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.

f) Klä dig på lämpligt sätt. Bär inte lösa kläder eller smycken. Håll här, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt här kan fastna i rörliga delar.

g) Om elverktyget har utrustning för dammsugning och -uppsamling ska du kontrollera att utrustningen är rätt monterad och används på korrekt sätt. Användning av dammuppsamling kan minska dammrelaterade risker.

h) Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4) Användning och skötsel av elverktyg

a) Överbelasta inte elverktyget. Använd korrekt elverktyg för ditt arbete. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades.
b) Använd inte elverktyget om det inte går att starta och stänga av det med strömbrytaren. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.
c) Ta ur kontakten från strömkällan och/eller batteriet från elverktyget innan du gör några justeringar, byter tillbehör eller lagrar elverktygen. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget.
d) Förvara elverktyg utom räckhåll för barn. Låt inte elverktyget användas av personer som inte är vana vid det, eller som inte läst denna bruksanvisning. Elverktyg är farliga i händerna på ovana användare.
e) Underhåll elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.
f) Håll skärverktyg vassa och rena. Korrekt underhållna kapverktyg med vassa skär är mindre troliga att de fastnar och är lättare att kontrollera.
g) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farlig situation.
h) Se till att handtagen och greppytorna är torra och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

5) Service

a) Se till att ditt elverktyg får service av en kvalificerad reparatör som endast använder originalreservdelar. Detta säkerställer att elverktygets säkerhet bibehålles.

SÄKERHETSINSTRUKTIONER FÖR ALL VERKSAMHET

Gemensamma säkerhetsvarningar för vinkelslipning, slipning, stålborstning eller kapningar:

a) Detta elverktyg är avsett att fungera som en vinkelslip, slipmaskin, stålborste eller kapverktyg. Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som levereras med detta elverktyg. Underlåtenhet att läsa alla instruktioner

som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

b) Vi rekommenderar inte att arbetsmoment såsom polering utförs med detta elverktyg. Arbetsmoment för vilka elverktyget inte är konstruerat kan eventuellt ge upphov till fara och orsaka personskada.
c) Konvertera inte detta elverktyg för att fungera på ett sätt som inte är specifikt utformat och specificerat av verktygstillverkaren. En sådan omvandling kan resultera i att du förlorar kontrollen och orsakar allvarliga personskador.

d) Använd inte tillbehör som inte är specifikt konstruerade och rekommenderade av verktygstillverkaren. Bara för att tillbehöret kan monteras på ditt elverktyg, garanterar inte detta en säker användning.

e) Angiven hastighet för tillbehöret måste vara åtminstone lika med den maximala hastighet som elverktyget är märkt med. Tillbehör som går snabbare än sin nominella hastighet kan gå sönder och splittras.

f) Tillbehörets ytterdiameter och tjocklek måste ligga inom elverktygets kapacitetsmärkning. Tillbehör med fel storlek kan inte skyddas eller kontrolleras korrekt.

g) Måtten på tillbehörsfästet måste passa måtten på elverktygets monteringsbeslag. Tillbehör med som inte matchar elverktygets monterade hårdvara kommer att köra obalanserat, vibrera för mycket och kan orsaka att man tappar kontrollen.

h) Använd inte ett skadat tillbehör. Före varje användning, inspektera tillbehör såsom slipskivor med avseende på flisor och sprickor, stödrondell med avseende på sprickor, nötning eller för stort slitage, stålborste med avseende på lösa eller spruckna trådar. Om elverktyg eller tillbehör tappas, inspektera för ev. skada eller installera ett oskadat tillbehör. Efter inspektion och installation av ett tillbehör, placera dig själv och åskådare på sidan av det roterande tillbehörets plan och kör elverktyget med maximal hastighet utan belastning i en minut. Skadade tillbehör kommer normalt att falla sönder under denna testkörning.

i) Använd personlig skyddsutrustning. Beroende på tillämpning, använd ansiktsskydd, skyddsglasögon eller säkerhetsglasögon. Efter vad som är lämpligt, bär dammfilterskydd, hörselskydd, handskar och verkstadsförkläde som klarar av att stoppa små slipande delar eller bitar av arbetsstycket. Ögonskyddet måste klara av att stoppa flygande skräp som kan uppstå vid olika arbetsmoment. Dammfilterskyddet eller respiratorn måste kunna filtrera partiklar som skapas i ditt arbete. Att utsättas för högt buller under lång tid kan orsaka hörselskador.

j) Håll andra personer på säkert avständ från arbetsområdet. Alla som kommer in i arbetsområdet måste ha personlig skyddsutrustning. Småbitar av arbetsstycket eller av ett trasigt tillbehör kan flyga

iväg och orsaka personskada bortom det omedelbara arbetsområdet.

k) Håll alltid verktyget i de isolerade grepytorna vid arbete där kapitllbehör riskerar att komma i kontakt med dolda elledningar eller med sin egen nätsladd. Kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elektrisk stöt.
1) Placera sladden så den går fri från roterande tillbehör. Om du tappar kontrollen kan sladden bli kapad eller fastna, och din hand eller arm kan dras in i det roterande tillbehöret.
m) Lägg aldrig ifrån dig elverktyget förrän tillbehöret har stannat helt och hålet. Det roterande tillbehöret kan hugga tag i ytan och dra iväg verktyget så att du tappar kontrollen över det.
n) Kör inte elverktyget medan du bär det vid sidan. Oavsiktlig kontakt med det roterande tillbehöret skulle kunna ta tag i dina kläder och dra in tillbehöret mot kroppen.
o) Rengör regelbundet elverktygets luftventiler. Motorns fläkt kommer att dra in dammet i käpan och för mycket metalldamm som samlas där kan ge upphov till elektriska risker.
p) Använd inte elverktyget i närheten lättantändliga material. Gnistor kan antända dessa material.
q) Använd inte tillbehör som kräver flytande kylmedel. Användning av vatten eller andra flytande kylmedel kan leda till livsfarlig elstöt eller stöt.

YTTERLIGARE SÄKERHETSINSTRUKTIONER FÖR ALL VERKSAMHET

Orsaker till och eliminering av rekyl

Rekyl är en plötslig reaktion på en fastklämd eller fastkörd roterande skiva, stödrondell, borste eller något annat tillbehör. Klämning eller fastkörning orsakar snabb överstegring av det roterande tillbehöret, som i sin tur tvingar det okontrollerade elverktyget i motsatt riktning mot tillbehörets rotation på det ställe där det har fastnat.

Om till exempel en slipskiva fastnar eller kläms av arbetsstycket, kan kanten på skivan som går in i klämpunkten gräva sig in i materialets yta och göra att skivan dras eller hoppar ut. Skivan kan antingen hoppa mot eller bort från användaren, beroende på skivans rörelseriktning vid klämpunkten. Slipskivor kan dessutom brytas sönder under dessa förhållanden.

Rekyl uppstår till följd av felaktig användning och/eller hantering av sågen. Detta kan undvikas genom de skyddsåtgärder som beskrivs nedan:

a) Håll ett fast grepp om elverktyget med båda händerna och placera kroppen och armarna på ett sätt som gör att du kan stå emot kraften från eventuella kast. Använd alltid extrahandtag, om sådant medföljer, för maximal kontroll över rekyl eller vridmoment-reaktion under igångsättning. Användaren kan kontrollera vridmomentreaktion eller rekylkrafter, om korrekta försiktighetsåtgärder vidtas.

b) Placera aldrig din hand nära ett roterande tillbehör. Tillbehöret kan rekylera över din hand.
c) Placera inte din kropp i ett område dit elverktyget kommer att förflyttas om ett kast inträffar. Rekylen kommer att kasta verktyget i motsatt riktning mot skivans rörelse vid klämpunkten.
d) Var särskilt försiktig när du arbetar med hörn, skarpa kanter, osv. Undvik att låta tillbehöret studsa eller hakas fast. Hörn, vassa kanter eller studsande har en tendens att hugga tag i det roterande tillbehöret och orsaka kontrollförlust eller rekyl.
e) Fäst inte en sågkedja, träsnidande skiva, segmenterad diamantskiva med ett yttre gap större än 10 mm eller tandad sågklinga. Sådana klingor ger ofta upphov till rekyl och förlust av kontroll.

Säkerhetsvarningar specifikt för slipnings- och kapningsarbeten

a) Använd bara skivor av den typ som rekommenderas för ditt elverktyg och det speciella skydd som är konstruerat för den aktuella skivan. Skivor som elverktyget inte är konstruerat för kan inte skyddas ordentligt och är inte säkra.
b) Slipytan på skivor med försänkt nav måste monteras nedanför skyddsflänsens plan. Felaktigt monterad skiva som skyddas av nivån av skyddsklacken kan inte var tillräckligt skyddande.
c) Skyddet måste fästas ordentligt på elverktyget och placeras för maximal säkerhet så att så lite som möjligt av skivan är exponerad mot användaren. Skyddet hjälper till att skydda operatören från trasiga skivfragment, oavsiktlig kontakt med skivan och gnistor som kan antända kläder.
d) Skivor får bara användas i tillämpningar de rekommenderas för. Exempelvis: Slipa inte med sidan på en kapskiva. Slipande kapskivor är avsedda för slipning med ytterkanten; om dessa skivor utsätts för sidokrafter kan de splittras.
e) Använd alltid oskadade skivflänsar med rätt storlek och form för den skiva du tänker använda. Rätt skivflänsar stödjer skivan och minskar på så sätt risken att skivan går sönder. Flänsar för kapskivor kan vara annorlunda än flänsar för slipskivor.
f) Använd inte nedslitna skivor från större elverktyg. Skivor som är avsedda för större elverktyg lämpar sig inte för den högre hastigheten hos mindre verktyg och kan brytas sönder.
g) När du använder skivor för dubbla ändamål använd alltid rätt skydd för den applikation som ska utföras. Underlåtenhet att använda rätt skydd kanske inte ger den önskade skyddsnivån, vilket kan leda till allvarliga skador.

Ytterligare säkerhetsvarningar specifikt för kapningsarbeten

a) Låt inte kapskivan fastna och tryck inte för hårt. Försök inte göra ett alltför djupt snitt. Belastning av skivan ökar risken och sannolikheten för att skivan ska vridas eller kärva i snittet och möjligheten för rekyl eller att skivan går sönder.
b) Stå inte i linje med och bakom den roterande skivan. När skivan, på arbetspunkten rör sig bort ifrån din kropp, kan en eventuell rekyl slunga den roterande skivan och elverktyget rakt mot dig.
c) Om skivan fastnar, eller om kapningen av någon anledning avbryts, ska du stänga av elverktyget och hålla det stilla tills skivan helt slutat att snurra. Försök aldrig ta ut kapskivan ur snittet medan den fortfarande snurrar eftersom det kan leda till en rekyl. Undersök varför skivan har fastnat och avlägsna orsaken till detta.
d) Återuppta inte kapningen av arbetsstycket med skivan i skärspåret. Låt skivan nå full hastighet och återgå försiktigt till kapningen. Skivan kan fastna, vandra upp eller rekylera om verktyget startas om i arbetsstycket.
e) Stöd skivor eller överdimensionerade arbetsstycken för att minimera risken att skivan fastnar och får bakslag. Stora arbetsstycken tenderar att svikta under sin egen vikt. Stöd måste placeras under arbetsstycket nära kaplinjen och nära kanten på arbetsstycket på båda sidor av skivan.
f) Var speciellt försiktig när du gör en instickssågning i en existerande vägg eller andra dolda områden. Det utstickande skivan kan skära in i vattenrör, elledningar eller objekt som kan orsaka en rekyl.
g) Försök inte att skära kurvigt. Belastning av skivan ökar risken och sannolikheten för att diamantskivan ska vridas eller kärva i snittet och möjligheten för rekyl eller att skivan går sönder.

Extra säkerhetsföreskrifter för slipmaskiner

a) Använd slippapper av rätt storlek. Följ tillverkarens rekommendationer vid val av sandpapper. Större slippapper som när utanför sliprondellen utgör en risk för rivsår, och kan orsaka fastkörning, sönderslitning av skivan eller rekyl.

Extra säkerhetsföreskrifter för stålborstning

a) Tänk på att stålborst kan lossna från borsten även under normal användning. Slit inte för hårt på trådarna genom att applicera för stor belastning på borsten. Trådstråna kan lätt tränga igenom lätt beklädnad och/eller huden.
b) Om ett skydd rekommenderas för stålborstning får ingen del av trådskivan eller borsten komma i kontakt med skyddet. Trådskivan eller borsten kan expandera i diameter på grund av arbetsbelastningen och centrifugalkrafterna.

Ytterligare säkerhetsregler för vinkelslipar

a) Använd inte typ 11-skivor (slipskål) på detta verktyg. Användning av olämpliga tillbehör kan resultera i skador.
b) Använd alltid sidohandtag. Dra åt handtaget ordentligt. Sidohandtaget skall alltid användas för att kunna bibehålla kontrollen över verktyget.
c) När du använder segmenterade diamantskivor, använd endast diamantskivor med ett perifert gap som inte är större än 10 mm och negativ spånvinke (se Tabell för ytterligare information om skydd och tillbehör).

Kvarstående risker

Trots tillämpning av de relevanta säkerhetsbestämmelserna och användning av säkerhetsapparater kan vissa återstående risker inte undvikas. De är:

• Hörselnedsättning.
• Risk för personskada på grund av flygande partiklar.
• Risk för brännskador på grund av att tillbehör blir heta under arbetet.
• Risk för personskada på grund av långvarig användning.
• Risk för damm från farliga ämnen.

Elsäkerhet

Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som finns angiven på märkplattan.

Ditt DEWALT-verktyg är dubbelisolerat i enlighet med EN62841; därför behövs ingen jordkabel.

WARNING: Vi rekommenderar användning av römsenhet med en restströmsmärkning på 30 mA eller mindre.

Om strömsladden är skadad måste den bytas ut mot en speciellt preparerad sladd som finns att få genom DeWALT service organisation.

Byte av elkontakten (endast Storbritannien och Irland)

Om en ny elkontakt måste installeras:

• Kasta den gamla kontakten på ett säkert sätt.
• Anslut den bruna ledaren till fasanslutningen på den nya kontakten.
• Anslut den blå ledaren till nolluttaget.

NING: Ingenting bör kopplas till jordanslutningen.

Följ de monteringsanvisningar som följer med kontakter av god kvalitet. Rekommenderad säkring: 13 A.

Användning av förlängningssladd

En förlängningssladd skall inte användas såvida det inte är absolut nödvändigt. Använd en godkänd förlängningssladd, som är lämplig för laddarens strömbehov (se Tekniska data). Minsta ledarstorlek är 1,5 mm ^2 ; maximal längd är 30 m.

Om du använder en sladdvinda, linda alltid av sladden fullständigt.

Förpackningens innehåll

Förpackningen innehåller:

1 Vinkelslip

1 Skydd

1 Sidohandtag

1 Fästfläns

- Kontrollera om verktyget, delar eller tillbehör fått skador som kan tänkas ha uppstått under transporten.

- Ta dig tid att grundligt läsa igenom och förstå denna bruksanvisning innan verktyget tas i bruk.

Märkningar på verktyg

Följande bildikoner visas på verktyget:

Läs bruksanvisningen före användning.

Använd hörselskydd.

Använd skyddsglasögon.

Använd alltid två händer.

Använde inte skyddet av typ B för kaparbeten.

Produktionsdatumkoden 11 består av ett 4-siffrigt år följt av en 2-siffrig vecka och avslutas av en 2-siffrig fabrikskod.

Beskrivning (Bild A, B)

VARNING: Modifiera aldrig elverktyget eller någon del av det. skada eller personskada kan uppstå.

1 Spindellåsknapp
2 Spindel
3 Sidohandtag
4 Fästfläns
5 Klämmutter
6 Skydd
7 Avtryckare
8 Låsspak
9 Skyddslåsspak
10 Dammutsugningssystem

Avsedd användning

Din extra kraftiga vinkelslip har konstruerats för professionell vinkelslipning, slipning, trådborstning och kapning.

ANVÄND INTE andra slipskivor än centrumförsänkta skivor och pappersskivor.

ANVÄND INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

Din kraftiga vinkelslip är ett professionellt elverktyg.

LÄT INTE barn komma i kontakt med verktyget. Övervakning krävs när oerfarna användare använder detta verktyg.

Vomning! Använd inte för att såga i trä eller träsnideri. Använd inte någon typ av tandade blad. Allvarliga personskador kan förorsakas.

• Små barn och fysiskt svaga personer. Denna apparat är inte avsedd att användas av små barn eller fysiskt svaga personer utan övervakning.
• Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

Sidohandtag mot vibration

Det vibrationsdämpande sidohandtaget erbjuder extra komfort genom att absorbera de vibrationer som orsakas av verktyget.

Dammutsprutningssystemet 10 förhindrar att damm samlas runt skyddet och motorns inlopp, och minimerar mängden damm som kommer in i motorkåpan.

MONTERING OCH JUSTERING

VARNING: För att minska risken för allvarlig på sknaka, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. Se till att avtryckaren är i läget OFF. En oavsiktlig start kan orsaka skador.

Montering av sidohandtag (Bild B)

WARNING: Innan verktyget används, kontrollera att hundataget är ordentligt åtdraget.

Skruva in sidohandtaget 3 hårt i ett av hålen på endera sidan av växellådan. Sidohandtaget skall alltid användas för att alltid kunna bibehålla kontrollen över verktyget.

Skydd

FÖRSIKTIGHET: Skydden måste användas med lipskivor, kapskivor, sandpappersrondeller, stålborstar och trådskivor. Se Bild A för att se vilka skydd som följer med enheten. Vissa användningsområden kan kräva att korrekt skydd köps från våra lokala återförsäljare eller auktoriserade servicecenter.

FÖRSIKTIGHET: Vid användning av typ A (kapning) såkydd för planslipning kan hjulskyddet inverka med arbetsstycket och orsaka dålig kontroll.

FÖRSIKTIGHET: Vid användning av ett skivskydd av typ Börsiskivor) för kapningsarbeten med bundna slipskivor finns det en ökad risk för exponering för avgivna gnistor och partiklar, samt exponering för skivfragment i händelse av att skivan brister.

FÖRSIKTIGHET: Vid användning av typ A (kapning), typ B (slipning) skivskydd för kaparbeten och planslipning i betong eller murverk finns det en ökad risk för exponering för damm och förlust av kontroll som kan resultera i kast.

OBS! Kantslipning och kapning kan utföras med typ 27-skivor som skapats och specificerats för detta syfte; 6 mm tjocka skivor är skapade för ytslipning medan tunnare typ 27-skivor behöver kontrolleras på tillverkarens etikett om de kan användas för ytslipning eller endast för kantslipning/kapning. Ett typ A (kapning) skivskydd måste användas för alla skivor där ytslipning är förbjudet. Ett typ A (kapning) (tidigare kallat typ 1/41) skivskydd måste användas vid dubbla syften (kombinerad slipning och kapning) av slipskivor. Kapning kan också utföras genom användning av en typ 1/41-skiva och ett typ A kapningsslipskydd tidigare kallat typ 1/41-skydd.

OBS! Se Tabellen över tillbehör och skydd för att välja rätt skydds-/tillbehörskombination.

Inställning och montering av skydd (Bild C, D)

FÖRSIKTIGHET: Stäng av enheten och koppla ifrån verkyget innan några justeringar görs eller tillbehör monteras eller tas bort.

FÖRSIKTIGHET: INNAN verktyget används, se till att i variera vilket skyddinställningsalternativ ditt verktyg är inställt på.

Inställningsalternativ

För skyddsjustering aktiveras skyddets lässpak 9 i ett av hålen 15 på skyddshylsan med en tillbakadragningsfunktion. Din vinkelslip erbjuder två alternativ för denna inställning.

- One-touch ^TM : I denna position är aktiveringssidan sned och kommer att åka över till nästa inriktningshål när skyddet vrids medurs (spindeln riktad mot användaren) men låses i moturs riktning.

- Two-touch ™: I denna position är aktiveringssidan rak och rätvinklig. Den kommer INTE att åka över till nästa inriktningshål såvida inte lässpaken trycks in och hålls kvar samtidigt som skyddet vrids antingen i riktning medurs eller moturs (spindelns riktad mot användaren).

One-Touch ^TM

Two-Touch™

Ställa in skyddinställningsalternativ

För att ändra skyddets lässpak 9 till önskat inställningsalternativ:

1. Ta bort skruven 12 med en T20 bits.

2. Ta bort skyddets lässpak och notera fjäderns position. Välj änden på spaken för önskat inställningsalternativ. One-touch använder den lutande änden av skyddets lässpak 9 för att aktivera inriktningshålen 15 på skyddshylsan. Two-touch användar den rätvinkliga änden för att aktivera inriktningshålen 15 på skyddshylsan.

3. Sätt tillbaka spaken, placera valfri ände under fjädern 13. Se till att spaken har ordentlig kontakt med fjädern.

4. Sätt tillbaka skruven och dra åt med ett motständ på 2,0-3,0 Nm. Se till att installationen fungerar korrekt med fjädern returfunktion genom att trycka ned skyddets lässpak 9.

MONTERING AV SKYDD (Bild D)

FÖRSIKTIGHET: Innan montering av skyddet, se till att smlæven, spaken och fjädern är korrekt fastsatta innan skyddet monteras.

1. Med spindeln riktad mot användarren, tryck på och håll kvar skyddets lässpak 9.

2. Rikta in klackarna 21 på skyddet mot skårorna 14 på växellådan.

3. Skjut ned skyddet till flikarna aktiveras och vrid in dem i spåret på växellådhusets nav. Lossa skyddets låsspak.

4. Positionering av skyddet:

One-touch™: Vrid skyddet medurs till önskad arbetsposition. Tryck på och håll kvar skyddets lässpak 9 släpp spaken för att vrida skyddet moturs.

Two-touch™: Tryck på och håll kvar skyddets lässpak 9. Vrid skyddet medurs eller moturs till önskad arbetsposition.

OBS! Skyddshöljet bör placeras mellan spindeln och operatören för att ge maximalt skydd.

Skyddets lässpak bör snäppa in i ett av de inriktade hålen 15 på skyddshylsan. Detta garanterar att skyddet sitter säkert.

1. För att ta bort skyddet, följ steg 1–3 i dessa instruktioner i motsatt ordning.

Flänsar och skivor

Montering av skivor utan centrumnav (Bild E)

WARNING: Om inte flänsarna/klämmuttern/skivan pladeras korrekt kan det resultera i allvarliga personskador (eller skador på verktyget eller skivorna).

FÖRSIKTIGHET: Medföljande flänsar måste användas med det nedsänkta centrumet på Typ 27 och Typ 42 slipskivor och Typ 41 kapskivor. Se Tabellen över tillbehör och skydd för mer information.

WARNING: Ett stängt tvåsidigt kapskiveskydd krävs när kapskivor används.

VARNING: Användning av skadade flänsar eller skivor och som inte korrekt fläns och skydd används kan det resultera i allvarliga skador på grund av sönderbrutna skivor eller kontakt med skivan. Se Tabellen över tillbehör och skydd för mer information.

1. Placera verktyget på ett bord, med skyddet vänt uppåt.

2. Installera den ogängade fästflänsen 4 på spindeln 2 med det upphöjda centrumet mot skivan.

3. Placera skivan 16 mot fästflänsen och centrera skivan mot det upphöjda centrumet (styrning) på fästflänsen.

4. Medan spindellåsknappen trycks ned och med sexkantsfördjupningen riktat bort från skivan, trä på klämmuttern 5 på spindeln så att klackarna fästs i den två öppningarna på spindeln.

5. Medan spindellåsknappen trycks ned dra åt läsflänsen med en skruvnyckel 20.

6. För att ta bort skivan, tryck på spindellåsknappen och lossa den gängade läsflänsen med en skruvnyckel.

Montering av flexibel slipskiva (Bild F)

OBs! Användning av ett skydd tillsammans med slipskivor som använder flexibla slipskivor, kallas ofta fiberhartsskivor, behövs inte. Eftersom inte något skydd behövs för dessa tillbehör kanske inte skyddet passar korrekt.

WARNING: Om inte flänsarna/klämmuttern/skivan p - as korrekt kan det resultera i allvarliga personskador (eller skador på verktyget eller skivorna).

VARNING: Korrekt skydd måste återinstalleras för v. slipskiva, kapskiva, flexibel slipskiva, stålborste eller stålborstskiva efter att sandslipningen är klar.

1. Placera eller gänga på lämplig flexibel slipskiva 17 på spindeln.
2. Placera slipskivan 18 på den flexibla slipskivan 17.
3. Medan spindellåset 1 trycks ned, gånga på klämmuttern 19 på spindeln och styr det upphöjda centrumet på klämmuttern in till centrum av slipskivan och den flexibla slipskivan.
4. Dra åt klämmuttern för hand. Tryck sedan på spindellåsknappen medan slipskivan vrids tills slipskivan och bygelmuttern är tätt intill varandra.
5. För att ta bort skivan, greppa tag och vrid flexibla hållaren och slipskivan medan spindellåsknappen trycks in.

Isättning och borttagning av navförsedda skivor (Bild A)

Navförsedda skivor installerad direkt på M14 gängade spindeln. Gångan på tillbehöret måste matcha gångan på spindeln.

1. Ta bort bakre flänsen genom att dra bort den från verktyget.
2. Gänga på skivan på spindeln 2 för hand.
3. Tryck på spindellåsknappen 1 och använd en nyckel för att dra åt navet på skivan.
4. Utför ovanstående procedur för att ta bort skivan.

OBSERVERA: Om inte skivan sitter korrekt på innan verktyget slås på kan det resultera i skador på verktyget eller på skivan.

Montering av trådskålborstar och trådskivor (Bild A)

VARNING: Om inte flänsarna/klämmuttern/skivan pas korrekt kan det resultera i allvarliga personskador (eller skador på verktyget eller skivorna).

FÖRSIKTIGHET: För att minska risken för 12. Innskador, använd arbetshandskar när trådborstar och skivor hanteras. De kan vara vassa.

FÖRSIKTIGHET: För att reducera risken för skador på vort, yet får skivor och borstar inte vidröra skyddet under monteringen eller när de används. Oupptäckta skador kan uppstå på tillbehören och göra att trådarna fragmenteras från tillbehörsskivor eller kopp.

Trådskålborstar eller trådskivor installeras direkt på den gängade spindeln utan några flänsar. Använd endast trådborstar eller skivor som medföljer med ett M14 gängat nav. Dessa tillbehör finns tillgängliga att köpa hos din lokala återförsäljare eller auktoriserat servicecenter.

1. Placera verktyget på ett bord, med skyddet vänt uppåt.
2. Gänga på skivan på spindeln för hand.
3. Tryck på spindellåsknappen 1 och använd en skruvnyckel på navet på trådskivan eller borsten för att dra åt skivan.
4. För att ta bort skyddet följ ovanstående procedur i motsatt ordning.

OBSERVERA: För att minska risken för skador på verktyget, sätt fast skivnavet ordentligt innan verktyget slås på.

Innan du börjar

• Sätt på skyddet och lämplig skiva eller trissa. Använd inte alltför slitna skivor eller trissor.
• Se till att den inre och den yttre flänsen är korrekt monterade. Följ instruktionerna som ges i Tabellen över tillbehör och skydd.
• Se till att skivan eller trissan roterar i pilarnas riktning på tillbehöret och på verktyget.
• Använd inte ett skadat tillbehör. Före varje användning, inspektera tillbehör såsom sliptrissor med avseende på flisor och sprickor, stödrondell med avseende på sprickor, nötning eller för stort slitage, stålborste med avseende på lösa eller spruckna trådar. Om elverktyg eller tillbehör tappas, inspektera för ev. skada eller installera ett oskadat tillbehör. Efter inspektion och installation av ett tillbehör, placera dig själv och åskådare på sidan av det roterande tillbehörets plan och kör elverktyget med maximal hastighet utan belastning i en minut. Skadade tillbehör kommer normalt att falla sönder under denna testkörning.

DRIFT

Bruksanvisning

WARNING: Följ alltid säkerhetsinstruktionerna och tillampbara bestämmelser.

WARNING: För att minska risken för allvarlig pånskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. Se till att avtryckaren är i läget OFF. En oavsiktlig start kan orsaka skador.

- Säkra och stöd arbetsstycket. Använd klämmor eller ett skruvstäd för att stödja arbetsstycket vid ett stabilt underlag. Det är viktigt att fästa och stödja arbetsstycket för att förhindra rörelser hos arbetsstycket och att kontrollen förloras. Rörelser hos arbetsstycket eller förlust av kontrollen kan skapa faror och orsaka personskador.

- Säkra och stöd arbetsstycket. Använd klämmor eller ett skruvstäd för att stödja arbetsstycket vid ett stabilt underlag. Det är viktigt att fästa och stödja arbetsstycket för att förhindra rörelser hos arbetsstycket och att kontrollen förloras. Rörelser hos arbetsstycket eller förlust av kontrollen kan skapa faror och orsaka personskador.

• Stöd skivor eller överdimensionerade arbetsstycken för att minimera risken att skivan fastnar och får bakslag. Stora arbetsstycken tenderar att svikta under sin egen vikt. Stöd måste placeras under arbetsstycket nära kaplinjen och nära kanten på arbetsstycket på båda sidor av skivan.
• Använd alltid vanliga arbetshandskar när verktyget används.
• Motorn blir mycket het under användning.
• Applicera bara ett försiktigt tryck på verktyget. Utsätt inte skivan för sidotryck.
• Installera alltid skyddet och lämplig skiva eller trissa. Använd inte alltför slitna skivor eller trissor.
• Se till att den inre och den yttre flänsen är korrekt monterade.
• Se till att skivan eller trissan roterar i pilarnas riktning på tillbehöret och på verktyget.
• Undvik att överbelasta. Om verktyget blir hett, låt det arbeta några minuter utan belastning för att tillbehöret skall svalna. Vidrör inte tillbehör innan de har svalnat. Skivorna blir mycket het under användning.
• Arbeta aldrig med slipkoppen utan lämpligt skydd på plats.
• Använd inte elverktyget med en kapställning.
• Använd aldrig material som är oförenligt med slipprodukter.
• Skivorna fortsätter att rotera en kort stund efter att du har stängt av verktyget.

WARNING: För att minska risken för allvarlig personskada tilland ALLTID korrekt handplacering såsom visas.

VARNING: För att minska risken för allvarlig personskada, har ALLTID verktyget säkert, för att förekomma en plötslig reaktion.

Korrekt handplacering innebär en hand på sidohandtaget 3 och den andra handen på själva verktyget, så som visas i Bild G.

Avtryckare och lässpak (Bild A)

WARNING: Innan du använder verktyget, kontrollera att hårdaget är ordentligt åtdraget.

1. För att slå på verktyget, skjut lässpaken 8 mot baksidan av verktyget och tryck sedan ned avtryckaren 7. Verktyget kör så länge som avtryckaren är nedtryckt.
2. Stäng av verktyget genom att släppa avtryckaren.

WARNING: Håll ett fast tag i sidohandtaget och i höljet för och hålla kontrollen över verktyget vid start och under användning och tills skivan eller tillbehöret slutar att rotera. Se till att skivan har stannat helt och hålllet innan verktyget läggs ned.

VÄRNING: Låt verktyget nå full hastighet innan verktyget kommer i kontakt med arbetsytan. Ta bort verktyget från arbetsytan innan verktyget stängs av.

Spindellås (Bild B)

Spindellåset 1 finns för att förhindra att spindeln roterar under installation eller borttagande av skivor. Använd bara spindellåset när verktyget är avstängt, bortkopplat från strömförsörjningen, och har stannat helt och hålet.

OBSERVERA: För att minska skaderisken på verktyget, koppla inte in spindellåset medan verktyget arbetar. Skada på verktyget kommer att uppstå, och påmonterat tillbehör kan snurra loss och möjligen resultera i personskada.

För att koppla in låset, tryck ner knappen för drivaxellåset och vrid drivaxeln tills du inte kan vrida drivaxeln längre.

Ytslipning, slipning och trådborstning

FÖRSIKTIGHET: Använd alltid korrekt skydd enligt i struktionerna i denna manual.

WARNING: Metalldamm ackumuleras. Omfattande användning av sliprondeller i metalltillämpningar kan resultera i ökad risk för elektrisk stöt. För att minska denna risk, koppla in en jordfelsbrytare före användning, och rengör ventilationsspringorna dagligen genom att blåsa in torr tryckluft i ventilationsspringorna enligt nedanstående underhållsanvisningar.

För att arbeta på ett arbetsstyckets yta:

1. Låt verktyget nå full hastighet innan verktyget kommer i kontakt med arbetsytan.
2. Använd minimalt med tryck på arbetsytan, låt verktyget arbeta med hög hastighet. Borttagning v material går snabbast när verktyget arbetar med hög hastighet.

1. Håll en lämplig vinkel mellan verktyget och arbetsytan. Se tabellen för särskild funktion.

Funktion Vinkel
slipning 20°-30°
Slipning med sandpappersrondell	5°-10°
Slipning med flexibel slipskiva 5°-15°
Stålborstning 5°-10°

1. Håll kontakt mellan kanten på skivan och arbetsytan med skivan.

2. Vid vinkelslipning, slipning med sandpappersrondell eller stålborstning, förfytta verktyget kontinuerligt framåt och bakåt för att undvika att spår skapas på arbetsytan.

3. Vid slipning med sandpappersrondell, flytta verktyget konstant i en rak linje för att förhindra bränning och virvlar på arbetsytan.

OBs! Om verktyget tillåts vila mot arbetsytan utan att det flyttas kommer arbetsstycket att skadas.

1. Ta bort verktyget från arbetsytan innan verktyget stängs av. Låt verktyget sluta rotera innan det läggs ned.

FÖRSIKTIGHET: Var extra uppmärksam vid arbete över e avt då plötsliga tvära rörelser av vinkelslipen kan ske.

Försiktighetsåtgärder vid arbete med målade arbetsstycken

1. Stålborstning av blybaserad färg REKOMMENDERAS INTE på grund av svårigheterna att kontrollera det förorenade dammet. Blyförgiftning är farligast för barn och gravida kvinnor.
2. Eftersom det är svårt att identifiera om färg innehåller eller inte innehåller bly utan en kemisk analys rekommenderar vi att följande försiktighetsåtgärder vidtas vid slipning av all färg:

Personlig säkerhet

1. Inga barn eller gravida kvinnor får komma in i arbetsområdet där färg slipas eller stålborstas innan en fullständig rengöring gjorts.
2. En andningsmask eller gasmask bör bäras av alla personer som kommer in i arbetsområdet. Filtret bör bytas dagligen eller när användaren har svårigheter att andas.

OBS! Endast de dammasker som är lämplig för arbete med blyfärgdamm och rök bör användas. Vanlig målarmasker ger inte detta skydd. Besök din lokala järnhandel för korrekt N.I.O.S.H. godkända mask.

1. ÄT INTE, DRICK ELLER RÖK inom arbetsområdet för att förhindra intag av förorenade färgpartiklar. Arbetare bör tvätta och städa INNAN de äter, dricker eller röker. Livsmedel, dryck eller röktillbehör bör inte lämnas kvar i arbetsområdet eftersom damm kan fastna på dem.

Miljösäkerhet

1. Färg bör tas bort på ett sådant sätt att mängden damm som genereras minimeras.
2. Områden där färgborttagning sker bör förseglas med plastskynken som är 4 mils tjocka.
3. Slipning bör utföras på ett sådant sätt att spår av färgdamm reduceras utanför arbetsområdet.

1. Alla ytor inom arbetsområdet bör dammsugas och noga rengöras dagligen så länge som slipningsprojektet pågår. Dammsugarfilterpåsar bör bytas regelbundet.
2. Skyddsplast bör samlas ihop och kastas tillsammans med övriga dammspån och annat löst skräp. De bör placeras i en förseglad avfallsbehållare och via den vanliga sophanteringen.
   Under rengöringen skall barn och gravida kvinnor hålla sig undan från det direkta arbetsområdet.
3. Alla leksaker, tvättbara möbler och redskap som används av barn tvättas noga innan de används igen.

Kantslipning och kapning

VARNING: Använd inte kantslipnings/kapskivor för ytslipning eftersom dessa skivor inte är designade för sidotryck som uppstår vid ytslipning. Sönderbrutna skivor och allvarliga skadar kan uppstå.

FÖRSIKTIGHET: Skivor som används för kapning och kantslipning kan brytas sönder eller rekylera om de böjs eller vrids när verktyget används. Vid allt arbete med kantslipning/kapning måste den öppna sidan av skyddet placeras bort från operatören.

OBSERVERA: Kantslipning/kapning med en typ 27-skiva måste begränsas till grund skärning/inskärning (mindre än 13 mm djupt när skivan är ny). Minska djupet på kapningen/inskärningen lika mycket som skivans radie minskar allt eftersom den slits ned. Se Tabellen över tillbehör och skydd för mer information. Kantslipning/kapning med en typ 41-skiva kräver att ett typ A-skydd används.

1. Låt verktyget nå full hastighet innan verktyget kommer i kontakt med arbetsytan.
2. Använd minimalt med tryck på arbetsytan, låt verktyget arbeta med hög hastighet. Slipnings-/kaphastigheten är störst när verktyget arbetar med högt varvtal.
3. Positionera dig själv så att skivans öppna undersidan är riktad bort från dig.
4. När kapningen börjar och en skåra skapats i arbetsstycket, ändra inte vinkeln på kapningen. Ändring av vinkeln kommer att göra att skivan böjs och kan gå sönder. Kantslipningsskivor är inte designade för att stå emot sidotryck som orsakas av böjningar.
5. Ta bort verktyget från arbetsytan innan verktyget stängs av. Låt verktyget sluta rotera innan det läggs ned.

Metallappliceringar

När du använder verktyget i metalltillämpningar, se till att en jordfelsbrytare (RCD) har kopplats in, för att undvika kvarvarande risker orsakade av metallspan.

Om jordfelsbrytaren bryter strömförsörjningen, ta verktyget till ett behörigt DEWALT reparationsombud.

VÄRNING: Under extrema arbetsförhållanden kan ländande damm ansamlas inuti maskinens käpa vid arbete med metall. Detta kan resultera i att den skyddande isoleringen i maskinen försämras, med en potentiell risk att få en elektrisk en stöt.

För att undvika ansamling av metallspån inuti maskinen rekommenderar vi att ventilationsspringorna rensas dagligen. Se Underhåll.

Sågning i metall

För kapning med limmade slipskivor, använd alltid skydd av typ A.

Vid kapning, arbeta med måttlig matning som är lämplig för materialet som kapas. Minska inte hastigheten på kapskivan genom att luta eller pendla maskinen.

Minska itne hastigheten hos skivor som körs genom att använda sidotryck.

Maskinen måste alltid arbeta i en sliprörelse uppåt. I annat fall finns risken att den skjuts okontrollerat ut från kapstället.

Vid kapning av profiler och fyrkantstänger är det bäst att börja vid det smalaste tvärsnittet.

Grovslipning

Använd aldrig en kapskiva för grovslipning. Använd alltid skydd typ B.

Bästa grovbearbetningsresultatet uppnås vid inställning av maskinen i en vinkel 30° till 40°. Flytta maskinen fram och tillbaka med ett måttligt tryck. På detta sätt kommer inte arbetsstycket att bli för hett, missfärgas eller spår skapas.

Kapning av sten

Maskinen skall endast användas för torrkapning.

För kapning av sten rekommenderas att använda diamantkapskivor och endast arbeta med maskinen med dammskyddsmask.

Arbetsråd

Var försiktig när skåror kapas i väggar i byggnadskonstruktioner.

För öppningar i väggar i byggnadskonstruktioner gäller landsspecifika bestämmelser. Dessa bestämmelser måste tas i beaktande under alla förhållanden. Innan arbetet påbörjas rådfråga ansvarig byggnadsingenjör, arkitekt eller byggnadsledare.

UNDERHÅLL

Ditt elverktyg från DEWALT har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sin prestanda.

VARNING: För att minska risken för allvarlig påinskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. Se till att avtryckaren är i läget OFF. En oavsiktlig start kan orsaka skador.

Pop-off-borstar

Motorn stängs automatiskt av, vilket indikerar att kolborstarna nästan är utslitna och att verktyget behöver service. Kolborstarna kan inte bytas av användaren. Ta verktyget till ett behörigt DEWALT reparationsombud.

Smörjning

Ditt elverktyg behöver ingen ytterligare smörjning.

Rengöring

VÄRNING: Elektrisk stöt och mekanisk fara. Koppla bort och elektriska apparaten från strömkällan före rengöring.

VARNING: För att säkerställa säker och effektiv och på alltid den elektriska apparaten och ventilationsöppningarna rena.

VÄRNING: Använd aldrig lösningsmedel eller andra stärka kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga materialen som används i dessa delar. Använd en trasa fuktad endast med vatten och mild tvål. Låt aldrig vätska komma in i verktyget och sänk aldrig ner någon del av verktyget i vätska.

Ventilationshålen kan rengöras med en torr, mjuk icke-metallisk borste och/eller en lämplig dammsugare. Använd inte vatten eller rengöringsvätska. Använd godkända ögonskydd och godkänd dammask.

Valfria tillbehör

VÄRNING: Eftersom andra tillbehör än de som erbjuds av DEWALT, inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabelt. För att minska risken för personskada bör endast tillbehör som rekommenderas av DEWALT användas med denna produkt.

VÄRNING: Använd inte en belagd slipskiva som har pärat sin utgångsdatum (EXP) som markerats nära mitten av skivan (om det finns). Utgångna skivor är mer benägna att spricka och orsaka allvarliga skador. Förvara belagda slipskivor på torr plats utan extrema temperaturer eller luftfuktighet. Kassera uttjänta eller skadade skivor så att de inte kan användas.

Rådfråga din återförsäljare för ytterligare information angående lämpliga tillbehör.

	Max. [mm]		[mm]	Min. Rotation [min. ^-1 ]	Yttre hastighet [m/s]	Gängad hållängd [mm]
	D b d
	115 6	22,23	11 500 80 –
	125 6	22,23	11 500 80 –
	115 –	- 11	500 80 –
	125 –	- 11	500 80 –
	75 30	M14	11 500 45 20,0
	115 12	M14	11 500 80 20,0
	125 12	M14	11 500 80 20,0

Att skydda miljön

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas i de vanliga hushållssoporna.

Produkter och batterier innehåller material som kan återvinnas och återanvändas vilket minskar det allmänna behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala föreskrifter. Närmare information finns tillgänglig på www.2helpU.com.

Ytterligare information för skydd och tillbehör för DWE4277
När du använder segmenterade diamantskivor, använd endast diamantskivor med ett perifert gap som inte är större än 10 mm och negativ spånvinkel.
ANVÄND INTEsegmenterade diamantskivor med ett perifert gap större än 10 mm och/eller en positiv spånvinkel.

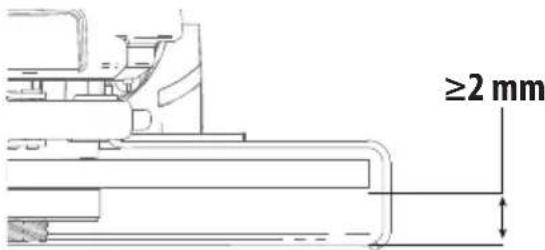

För alla tillbehör för slipning och stålborstning måste den lägsta delen av tillbehöret finnas i skyddshöljet med 2 mm eller mer fritt utrymme till skyddets nedre kant.

Tabell över tillbehör och skydd
Skyddstyp Tillbehör Beskrivning Montera på slipmaskin
Skydd av typ B		Slipskiva med försänkt nav	Skydd av typ B Fästfläns Typ 27-skiva med försänkt nav Gängad bygelmutter
		Pappersskiva
		Slipborstar
		Slipborstar med gångad mutter	Skydd av typ B Slipborste
		Borstkopp med gångad mutter	Skydd av typ B Slipborste
		Stöddyna/ slipskiva	Skydd av typ B Gummistöddyna Sandpapperskiva Gängad bygelmutter

SVENSKA

Tabell över tillbehör och skydd (forts.)
Skyddstyp Tillbehör Beskrivning Montera på slipmaskin
Skyddtyp A		Betongkapskiva, belagd	Skydd av typ A
		Metallkapskiva, belagd	Fästfläns
Skyddtyp AELLERSkydd av typ B		Diamantkapskivor	KapskivaGängad bygelmutter

Vomning! Använd inte för att såga i trä eller träsnideri. Använd inte någon typ av tandade blad. Allvarliga personskador kan förorsakas.
