Tuotetyyppi	Ammattikäyttöön tarkoitettu kulmahiomakone
Merkki	DeWalt
Malli	DWE4277
Syöttöjännite	230 V AC
Ottoteho	1500 W
Kuormittamaton nopeus	10500 min⁻¹
Hiomalaikan halkaisija	125 mm
Hiomalaikan paksuus (max)	6,0 mm
Leikkuulaikan halkaisija	125 mm
Leikkuulaikan paksuus (max)	3 mm
Harjalaikan halkaisija	115 mm
Harjalaikan paksuus (max)	13 mm
Karakierron halkaisija	M14
Paino (kahva ja suojus mukaan lukien)	2,5 kg
Äänenpainetaso LPA	93 dB(A)
Äänitehotaso LWA	101 dB(A)
Tärinä (pintahionta)	8,8 m/s²
Tärinä (laikkahionta)	3,4 m/s²
Tärinä (leikkaus)	7,7 m/s²
Päätoiminnot	Hionta, pintakäsittely, metalliharjaus, leikkaus (sopivilla lisävarusteilla)
Tärinävaimennusjärjestelmä	Tärinää vaimentava sivukahva
Suojuksen säätö	One-Touch™ ja Two-Touch™
Turvallisuus	Kaksoiseristys, karakierron lukitus, liipaisinkytkin lukitusvivulla, automaattisesti sammuvat hiilet
Huolto ja puhdistus	Puhdista ilma-aukot ei-metallisella harjalla tai pölynimurilla; älä käytä liuottimia
Varaosat ja korjattavuus	Korjaus valtuutetussa DeWalt-huoltokeskuksessa; hiilet eivät ole käyttäjän vaihdettavissa

Usein kysytyt kysymykset - DWE4277 DEWALT

Kuinka vaihdan hiomalaikan DWE4277:ssä?

Irrota työkalu verkkovirrasta. Paina karakierron lukituspainiketta (1) lukitaksesi karan. Löysää lukitusmutteria (5) mukana toimitetulla kuusiokoloavaimella. Vaihda laikka ja kiristä mutteri uudelleen pitäen lukituspainike painettuna.

Minkä tyyppisiä laikkoja voin käyttää tämän hiomakoneen kanssa?

Voit käyttää uppohiomalaikkoja (tyyppi 27), leikkuulaikkoja (tyyppi 41), lamellilaikkoja, metalliharjoja ja hiomatyynyjä. Noudata teknisten tietojen suurimpia halkaisijoita ja paksuuksia.

Kuinka säädän suojuksen?

Hiomakoneessa on kaksi säätötilaa: One-Touch™ (kiertää myötäpäivään, lukittuu automaattisesti) ja Two-Touch™ (vapautusvipua on painettava kiertääkseen). Katso käyttöohjeesta vivun asetukset mieltymyksesi mukaan.

Mitä suojavarusteita minun on käytettävä?

Käytä aina turvalaseja, kuulosuojaimia (äänitaso jopa 101 dB), pölysuojainta ja työkäsineitä. Käytä työkalua molemmin käsin.

Kuinka vähennän tärinää käytön aikana?

Käytä mukana toimitettua tärinää vaimentavaa sivukahvaa. Pidä työkalua tukevasti, työskentele täydellä nopeudella pakottamatta, ja pidä säännöllisiä taukoja. Tärinäarvot on ilmoitettu teknisissä tiedoissa.

Voinko käyttää tätä hiomakonetta metallin leikkaamiseen?

Kyllä, sopivalla leikkuulaikalla (tyyppi 41 tai timantti) ja A-tyypin suojuksella (leikkaus). Metalleille käytä vikavirtasuojaa (FI-suojakytkin) välttääksesi johtavan metallilastun aiheuttamat riskit.

Mitä teen, jos hiilet ovat kuluneet?

Hiomakone pysähtyy automaattisesti, kun hiiliharjat ovat kuluneet. Ne eivät ole käyttäjän vaihdettavissa; vie työkalu valtuutettuun DeWalt-huoltokeskukseen vaihtoa varten.

Mikä on DWE4277:n teho ja nopeus?

Ottoteho on 1500 W ja kuormittamaton nopeus 10500 rpm. Tämä mahdollistaa tehokkaan työskentelyn eri materiaaleilla.

Kuinka puhdistan hiomakoneen?

Irrota työkalu verkkovirrasta. Puhdista ilma-aukot pehmeällä ei-metallisella harjalla tai pölynimurilla. Älä käytä liuottimia tai vettä. Pyyhi kotelo kostealla liinalla ja miedolla saippualla.

Mitkä ovat takaiskunriskit ja miten ne vältetään?

Takaisku syntyy, jos laikka juuttuu tai takertuu. Välttääksesi sen: pidä työkalua tukevasti molemmin käsin, älä pakota, käytä sivukahvaa, vältä teräviä kulmia, älä aseta kehoasi laikan linjaan.

KÄYTTÖOHJE DWE4277 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 136

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedot

		DWE4277
Jännite V	AC	230
Tyyppi 5
Ottoteho W 1500
Kuormittamaton/nimellisnopeus min	-1	10500
Hiomalaikan halkaisija mm 125
Hiomalaikan paksuus (maks.) mm 6,0
Katkaisulaikan halkaisija mm 125
Katkaisulaikan paksuus (maks.) mm 3
Teräslaikan halkaisija mm 115
Teräslaikan paksuus (maks.) mm	13
Karan halkaisija		M14
Karan pituus	mm	18,5
Paino	kg 2,5
* paino sisältää sivukahvan ja suojan

Melun ja tärinän kokonaisarvot (triaksiaalinen vektorisumma) standardin EN62841-2-3 mukaisesti:

L_PA (äänenpainetaso)	dB(A)	93
L_WA (äänitehotaso)	dB(A)	101
K (määritetyn äänitason epävarmuus)	dB(A)	3
Pinnan hionta
Tärinäpäästöarvo a_h,AG=	m/s^2	8,8
Epävarmuus K =	m/s^2 1,5
Laikkahionta
Tärinäpäästöarvo a_h,DS=	m/s^2	3,4
Epävarmuus K =	m/s^2 1,5
Katkaisu
Tärinäpäästöarvo a_h,CO=	m/s^2	7,7
Epävarmuus K =	m/s^2	1,5

HUOMIO: Tärinäpäästöarvot voivat vaihdella teräsharjaa tai laikkakatkaisua käyttäessäl

Tässä käyttöohjeessa ilmoitetut tärinä- ja/tai äänitasot on mitattu standardin EN62841 mukaisesti. Niitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitetut tärinä- ja/tai äänitasot esiintyvät käytettäessä laitetta sen varsinaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu

huonosti, tärinä voi lisääntyä. Tämä voi vaikuttaa merkittävästi altistumiseen imuria käytettäessä.

Tärinälle altistumisen tason arvioinnissa tulee myös ottaa huomioon ne ajat, jolloin työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää merkittävästi altistumistasoa laitetta käytettäessä.

Työkalun käyttäjän altistumista tärinälle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä ja kiinnittämällä huomiota työn jaksottamiseen.

VAROITUS: Ohuiden metallilevyjen tai muiden helposti tärisevien ja suuripintaisten rakenteiden hiominen voi aiheuttaa huomattavasti ilmoitettuja melupäästöarvoja korkeamman melun kokonaismäärän (jopa 15 dB). Tällaisten työstökappaleiden melutasoa tulee mahdollisuuksien mukaan pienentää asianmukaisilla toimenpiteillä, esimerkiksi käyttämällä painavia ja joustavia vaimennusmattoja. Korkeampi melutaso on myös otettava huomioon sekä melualtistuksen riskiarvioinnissa että riittävien kuulonsuojainten valinnassa.

Varokkeet:
Eurooppa	230 V:n työkalut	10 ampeerin verkkovirta
Iso-Britannia ja Irlanti	230 V:n työkalut	13 ampeerin pistokkeet

EY-vaatimustenmukaisuusvakuutus

Konedirektiivi

Pienet kulmahiomakoneet

DWE4277

DEWALT vakuuttaa, että osiossa Tekniset tiedot kuvatut tuotteet täyttävät seuraavat määräykset:

2006/42/EY, EN62841-1:2015 +A11:2022 EN IEC 62841-2-3:2021 +A11:2021.

Nämä tuotteet täyttävät myös direktiivien 2014/30/EU ja 2011/65/EU vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTIN. Osoitteet ovat käyttöohjeen takasivulla.

Allekirjoittaja vastaa teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTIN puolesta.

Mr. Rergel

Markus Rompel

Teknisen osaston johtaja

DEWALT, Richard-Klinger-Strasse 11,

65510, Idstein, Saksa

25.10.2023

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritykset: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VANRA: Varoittaa välittömästä vaaratilanteesta, jolloin varoiana on kuolema tai vakava henkilövahinko.

VAROITUS: Varoittaa mahdollisesta vaaratilanteesta, jorlem olemassa on hengenvaara tai vakavan henkilövahingon mahdollisuus.

HIOMIO: Varoittaa mahdollisesta vaaratilanteesta, jaan vaarana on lievä tai keskivakava loukkaantuminen.

HUOMAA: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Sököiskun vaara.

Tuvalon vaara.

Laitteen yleiset turvallisuusvaroitukset

VAROITUS: Lue kaikki turvallisuusvaroitukset ja ohjeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

TALLENNA KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ TARVETTA VARTEN

Näissä varoituksissa käytettävä sähkötyökaluilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) Työalueen turvallisuus

a) Pidä työskentelyalue siistinä ja varmista sen hyvä valaistus. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.
b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.
c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) Sähköturvallisuus

a) Pistokkeen ja pistorasian on vastattava toisiaan. Pistoketta ei saa koskaan muuttaa millään tavalla. Maadoitettujen sähkötyökalujen kanssa ei saa käyttää sovitinpistokkeita. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.
b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.
d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Suojaa johto lämmöltä, öljyltä, teräviltä reunoilta ja liikkuvilta osilta. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.
e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä sähkötyökalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.
b) Käytä henkilönsuojaimia. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulonsuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.
c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.
d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan kiinni jäänyt avain voi johtaa loukkaantumiseen.
e) Älä kurkottele. Varmista aina hyvä jalansija ja tasapaino. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.
f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.
h) Vaikka käyttäisit usein työkaluja ja sinulla olisi niistä hyvä tuntemus, älä jätä lukematta työkalun turvallisuusohjeita. Huolimattomuus voi johtaa vakaviin henkilövahinkoihin jopa sekunnin murto-osassa.

4) Sähkötyökalujen käyttö ja hoito

a) Älä kohdista sähkötyökaluun liikaa voimaa. Käytä käyttötarkoitukseen sopivaa sähkötyökalua. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.
b) Älä käytä sähkötyökalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.

c) Katkaise sähkötyökalusta virta ja irrota sen pistoke pistorasiasta tai irrota akku siitä ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.
d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkilöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.
e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.
f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.
g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.
h) Pidä kahvat ja kädensijat kuivina ja puhtaina öljystä ja rasvasta. Liukkaat kahvat ja kädensijat estävät työkalun turvallisen käsittelyn ja hallinnan odottamattomissa tilanteissa.

5) Huolto

a) Korjauta sähkötyökalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.

TURVAOHJEET KAIKKIA TOIMINTOJA KÄYTETTÄESSÄ

Hiomisen, teräsharjaamisen tai leikkaustoimintojen yleiset turvallisuusvaroitukset:

a) Tämä sähkötyökalu on tarkoitettu käytettäväksi hioma-, teräsharjaus- tai leikkauskoneena. Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, käyttöohjeet ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.
b) Ei ole suositeltavaa käyttää tätä sähkötyökalua esimerkiksi kiillottamiseen. Jos sähkötyökalua käytetään tarkoitukseen, johon sitä ei ole suunniteltu, voi aiheutua vaaratilanne ja henkilövahinko.
c) Älä muuta tätä sähkötyökalua toimimaan tavalla, jota työkalun valmistaja ei ole erityisesti suunnitellut ja määrittänyt. Tällainen muunnos voi johtaa hallinnan menettämiseen ja vakavaan henkilövahinkoon.
d) Älä käytä varaosia tai varusteita, joita valmistaja ei ole kehittänyt tai määrittänyt. Varusteen käyttäminen

ei ole turvallista vain siksi, että se voidaan yhdistää sähkötyökaluun.

e) Lisävarusteen nimellisnopeuden tulee olla vähintään sama kuin sähkötyökaluun merkityn enimmäisnopeuden. Jos varusteita käytetään niiden nimellisnopeutta suuremmalla nopeudella, ne voivat särkyä ja niistä voi lentää kappaleita.
f) Lisävarusteen ulkohalkaisijan ja paksuuden tulee olla tämän sähkötyökalun nimelliskapasiteetin rajoissa. Vääränkokoista lisävarustetta ei ole mahdollista suojata tai hallita riittävän tehokkaasti.
g) Lisävarusteen asennusmittojen on vastattava sähkötyökalun kiinnitysosien mittoja. Jos varustetta ei voi kiinnittää sähkötyökaluun kunnolla, voi aiheutua epätasapaino ja voit menettää työkalun hallinnan tärinän vuoksi.
h) Älä käytä vahingoittuneita lisävarusteita. Ennen käyttämistä tarkista, ettei tarvikkeessa, esimerkiksi sen hiomalaikassa tai taustalevyssä, ole halkeamia, repeämiä tai kulumia ja että teräslankaharjassa ole irrallisia tai katkenneita harjaksia. Jos sähkötyökalu putoaa, tarkista, onko siihen tullut vaurioita ja vaihda vaurioitunut osa. Kun olet tarkistanut laitteen, siirry kauas siitä ja pyydä muitakin siirtymään kauemmas. Anna sähkötyökalun käydä suurimmalla nopeudella kuormittamattomana minuutin ajan. Vaurioitunut varuste tavallisesti särkyy tämän testausajan kuluessa.
i) Käytä henkilökohtaisia suojavarusteita. Käytä kasvosuojusta tai suojalaseja käyttötarkoituksen vaatimusten mukaisesti. Käytä tarvittaessa hengityssuojainta, kuulosuojaimia, käsineitä ja suojavaatetusta, joka estää lentävien kappaleiden aiheuttamat henkilövahingot. Suojalasien on pystyttävä suojaamaan käyttäjää erilaisten työtoimenpiteiden aikana sinkoavilta kappaleilta. Hengityssuojaimen on pystyttävä estämään hiukkasia pääsemästä hengitysteihin. Pitkäaikainen altistuminen melulle voi aiheuttaa kuulovaurioita.
j) Pidä sivulliset turvaetäisyyden päässä työalueesta. Työalueella on käytettävä henkilökohtaisia suojavarusteita. Työstettävän kappaleen tai särkyneen varusteen singahtavat osat voivat aiheuttaa henkilövahinkoja myös käyttöalueen ulkopuolella.
k) Pitele sähkötyökalua vain sen eristävistä tartuntakohdista, kun teet työtä, jossa leikkausosa voi osua piilossa olevaan sähköjohtoon tai sahan omaan virtajohtoon. Laitteen osuminen jännitteiseen johtoon tekee sen paljaista metalliosista jännitteisiä, joten käyttäjä voi saada sähköiskun.
1) Pidä virtajohto kaukana pyörivästä lisävarusteesta. Jos menetät työkalun hallinnan, johto voi katketa tai vaurioitua tai työkalu voi osua käteesi.
m) Laske työkalu alas vasta kun se on täysin pysähtynyt. Käynnissä oleva työkalu voi osua työtason pintaan, jolloin menetät sen hallinnan.
n) Älä anna sähkötyökalun olla käynnissä kantaessasi sitä. Jos käynnissä oleva sähkötyökalu tarttuu vaatteisiisi, se voi osua kehoosi.

o) Puhdista sähkötyökalun ilmanvaihtoaukot säännöllisesti. Moottorin puhallin vetää pölyä työkalun sisään. Metallipölyn kertyminen voi aiheuttaa sähköiskun vaaran.
p) Älä käytä sähkötyökalua helposti syttyvien aineiden läheisyydessä. Kipinät voivat sytyttää ne.
q) Älä käytä nestemäistä jäähdytysainetta vaativia lisävarusteita. Veden tai muun jäähdytysaineen käyttäminen voi aiheuttaa sähköiskun.

LISÄTURVAOHJEET KAIKKIIN TOIMINTOIHIN

Takaiskun syyt ja ehkäiseminen

Takaisku aiheutuu äkillisesti hiomalaikan, taustalevyn, harjan tai varusteen juuttuessa kiinni. Tällöin pyörä pysähtyy ja sähkötyökalu lähtee hallitsemattomasti vastakkaiseen suuntaan.

Jos esimerkiksi hiomalaikka jää kiinni työstettävään kappaleeseen, laikan reuna voi kaivautua sen pintaan, jolloin hiomalaikka voi nousta pinnalle tai aiheuttaa potkun. Hiomalaikka voi singahtaa käyttäjää kohden tai hänestä poispäin sen mukaan mihin suuntaan laikka pyörii jäädessään kiinni. Tällöin hiomalaikka voi myös rikkoutua.

Takapotku on seuraus sahan vääristä käyttötavoista tai -olosuhteista ja sen voi välttää noudattamalla alla kuvattuja varotoimia:

a) Pidä luja ote sähkötyökalusta molemmilla käsillä ja aseta vartalosi ja käsivartesi siten, että voit torjua takaiskun voiman. Pidä aina kiinni lisäkahvasta, jotta takapotku ja käynnistymisen aikana esiintyvä vääntöreaktio pysyvät hallinnassa. Käyttäjä voi hallita vääntöreaktiota tai takaiskuvoimaa, jos tarvittaviin varotoimiin ryhdytään.
b) Älä koskaan laita kättäsi pyörivän laikan lähelle. Se voi aiheuttaa takapotkun.
c) Älä aseta vartaloasi alueelle, jonne työkalu liikkuu takaiskun voimasta. Takapotku saa työkalun singahtamaan vastakkaiseen suuntaan laikan liikkeeseen nähden, jos se tarttuu kiinni.
d) Ole erityisen varovainen työstäessäsi kulmia, teräviä reunoja jne. Vältä laikan kimpoamista ja tarttumista. Nurkat, terävät kulmat tai kimpoaminen voivat aiheuttaa toiminnassa olevan työkalun jäämisen kiinni, jolloin sen hallinta menetetään tai voi aiheutua takapotku.
e) Älä kiinnitä sahaketjua, kaiverrusterää, segmentoitua timanttilaikkaa, jonka reunan aukko on yli 10 mm, tai hammastettua terää. Muutoin aiheutuu helposti takaisku tai hallinnan menetys.

Varoitukset hiomiseen ja katkaisutoimenpiteisiin

a) Käytä ainoastaan tälle sähkötyökalulle määritettyjä laikkatyyppejä ja valitulle laikalle erityisesti suunniteltua suojusta. Jos sähkötyökalussa käytetään laikkoja, joita ei ole tarkoitettu käytettäväksi siinä, niitä ei voi suojata kunnolla, joten ne aiheuttavat vaaran.
b) Keskipainaumalla varustettujen laikkojen hiomapinta on asennettava suojakaistaleen tason alapuolelle. Virheellisesti asennettua laikkaa, joka näkyy suojakaistaleen tason läpi, ei voida suojata oikeaoppisesti.

c) Kiinnitä suojus tiukasti työkaluun ja aseta se siten, että se antaa parhaan mahdollisen suojan niin, että mahdollisimman pieni osa laikkaa on paljaana käyttäjään päin. Suoja estää rikkoutuneiden laikan sirujen sinkoamisen, koskettamisen vahingossa laikkaan ja vaatetuksen syttymisen kipinöiden vuoksi.

d) Käytä laikkaa ainoastaan sille suunniteltuun tarkoitukseen. Esimerkki: Älä käytä katkaisulaikkaa hiomiseen. Hiovat katkaisulaikat on tarkoitettu reunojen hiomiseen, niiden aiheuttamat sivusuuntaiset voimat voivat aiheuttaa laikan rikkoutumisen.

e) Käytä aina ehjiä ja oikean kokoisia ja muotoisia, valitulle laikalle sopivia laippoja. Tällöin laikan rikkoutumisen vaara pienenee. Katkaisulaikat voivat olla erilaisia kuin hiomalaikat.

f) Älä käytä suurempien sähkötyökalujen kuluneita laikkoja. Suurempien sähkötyökalujen laikat eivät kestä pienemmän työkalun suurempaa nopeutta, joten ne voivat särkyä.

g) Kun käytät kaksitoimisia laikkoja, käytä aina suoritettavaan toimenpiteeseen sopivaa suojaa. Oikean suojan käyttämättä jättäminen ei välttämättä tarjoa haluttua suojaustasoa, mikä voi johtaa vakavaan vammaan.

Lisäturvaohjeet katkaisutoimenpiteisiin

a) Älä jumita katkaisulaikkaa äläkä paina sitä liian voimakkaasti. Älä yritä leikata kappaletta liian syvältä. Mikäli laikka ylikuormittuu, se voi helpommin vääntyä tai juuttua kiinni leikkauskohtaan, jolloin takaiskun ja laikan vaurioitumisen vaara kasvaa.
b) Älä aseta vartaloasi suoraan linjaan pyörivään laikkaan nähden äläkä sen taakse. Kun laikka siirtyy käytön aikana kehostasi poispäin, mahdollinen takaisinisku voi aiheuttaa pyörivän laikan ja sähkötyökalun siirtymisen voimalla suoraan sinua kohti.
c) Kun laikka on jumiutunut tai leikkaaminen jostakin syystä keskeytyy, katkaise työkalusta virta ja pidä sitä paikallaan, kunnes laikka on kokonaan pysähtynyt. Älä koskaan yritä poistaa laikkaa leikkauskohdasta laikan pyöriessä, muutoin on olemassa takaiskun vaara. Tutki laikan juuttumisen syy ja suorita korjaustoimenpiteet.
d) Älä käynnistä leikkaustoimintoa, kun laikka on kiinni työstökappaleessa. Anna laikan saavuttaa täysi nopeus ja aseta se varoen takaisin leikkauskohtaan. Laikka voi taittua, siirtyä ylös tai iskeytyä takaisin, jos sähkötyökalu käynnistetään uudelleen työkappaleessa.
e) Tue paneeleja ja kaikkia liian suuria työkappaleita laikan kiinni juuttumisen ja takaisiniskun välttämiseksi. Suuret työkappaleet pyrkivät taipumaan omasta painostaan. Tuet tulee asettaa työkappaleen alapuolelle leikkauslinjan lähelle ja työkappaleen reunan lähelle laikan molemmalla puolella.
f) Noudata erityistä varovaisuutta tehdessäsi upotusleikkausta seiniin ja muihin sokeisiin kohteisiin. Ulostuleva laikka voi leikata kaasu- tai vesiputkia, sähköjohtoja tai muita kohteita, jotka voivat aiheuttaa takaiskun.

g) Älä yritä suorittaa kaarevia leikkauksia. Mikäli laikka ylikuormittuu, se voi helpommin vääntyä tai juuttua kiinni leikkauskohtaan, jolloin takaiskun ja laikan vaurioitumisen vaara kasvaa, mikä voi johtaa vakaviin henkilövahinkoihin.

Lisäturvaohjeet hiomiseen

a) Käytä oikeankokoista hiomalaikan paperia. Noudata valmistajan suosituksia valitessasi hiomapaperia. Jos hiomapaperi ulottuu liian kauas laikan ulkopuolelle, voi aiheutua haavan saamisen, laikan kulumisen tai takapotkun.

Lisäturvaohjeet teräsharjaukseen

a) Huomioi, että lankaharjaksia irtoaa harjasta myös normaalin käytön aikana. Älä rasita kuituja kohdistamalla harjaan suurta voimaa. Harjakset lävistävät kevyet vaatteet ja/tai ihon helposti.
b) Jos lankaharjauksessa tulee käyttää suojaa, älä anna lankakiekon tai -harjan törmätä suojukseen. Teräsharjan läpimitta voi laajeta käyttämisen aikana keskipakoisvoiman vuoksi.

Hiomakoneiden lisäturvasääntöjä

a) Älä käytä tässä työkalussa tyypin 11 (käyristyvä kuppi) laikkoja. Sopimattoman lisävarusteen käyttö voi johtaa henkilövahinkoon.
b) Käytä aina sivukahvaa. Kiristä kahva hyvin. Sivukahvaa tulee aina käyttää työkalun hallinnan säilyttämiseen.

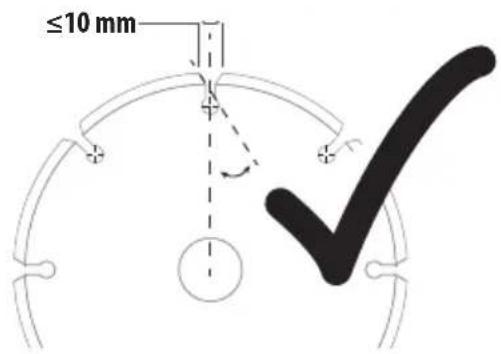

c) Kun käytät segmentoituja timanttilaikkoja, käytä vain timanttilaikkoja, joiden kehärako on enintään 10 mm ja joiden kallistuskulma on negatiivinen (katso taulukko Lisätietoa suojista ja lisävarusteista.)

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulon heikkeneminen.
- Lentävien kappaleiden aiheuttamat henkilövahingot.
- Käytön aikana kuumenevien varusteiden aiheuttamat palovammat.
- Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot.
• Vaarallisia aineita sisältävä pöly.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että verkkovirran jännite vastaa tyyppikilpeen merkittyä jännitettä.

DEWALT-työkalu on kaksoiseristetty standardin EN62841 mukaisesti. Se ei täten vaadi maadoitusjohtoa.

VAROITUS: Suosittelemme käyttämään virtasuojakytkintä, jonka nimellisjäännösvirta on korkeintaan 30 mA.

Jos virtajohto on vaurioitunut, se on vaihdettava valtuutetusta DEWALT-huoltopalvelusta saatavilla olevaan johtoon.

Pistokkeen vaihtaminen (koskee vain Isoa-Britanniaa ja Irlantia)

Jos uusi verkkopistoke täytyy asentaa:

• Hävitä vanha pistoke turvallisesti.
• Liitä ruskea johdin pistokkeen jännitteiseen liittimeen.
• Liitä sininen johdin nollaliittimeen.

OITUS: Maadoitusliittimeen ei tule tehdä liitoksia.

Noudata korkealaatuisten pistokkeiden mukana toimitettuja asennusohjeita. Suositeltu varoke: 13 A.

Jatkojohdon käyttäminen

Jatkojohtoa ei saa käyttää, ellei sen käyttö ole ehdottomasti tarpeen. Käytä laturin ottoteholle soveltuvaa jatkojohtoa (katso Tekniset tiedot). Johdinten pienin koko on 1,5 mm² ja suurin pituus 30 m.

Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Pakkauksen sisältö

Pakkauksen sisältö:

1 Kulmahiomakone
1 Suoja
1 Sivukahva
1 Taustalaippa
1 Kierteinen lukitusmutteri
1 Kuusiokoloavain
1 Käyttöohje

• Tarkista laite, osat ja lisävarusteet kuljetusvaurioiden varalta.
• Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Käytä kuulonsuojaimia.

Käytä suojalaseja.

Käytä aina kahdella kädellä.

Älä käytä tyypin B suojaa katkaisutoimiin.

Päivämääräkoodin paikka (Kuva [Fig.] D)

Valmistuspäivämääräkoodi 11 koostuu 4-numeroisesta vuodesta, jota seuraa 2-numeroinen viikko ja 2-numeroinen tehdaskoodi.

Kuvaus (Kuvat A, B)

VAROITUS: Älä tee laitteen tai sen osiin mitään mauteoksia. Muutoin voi aiheutua omaisuus- tai henkilövahinkoja.

1 Karan lukituspainike

2 Kara
3 Sivukahva
4 Taustalaippa
5 Lukitusmutteri
6 Suojus
7 Liipaisukytkin
8 Lukituksen vapautusvipu
9 Suojuksen vapautusvipu
10 Pölynpoistojärjestelmä

Käyttötarkoitus

Tämä suuritehoinen pieni kulmahiomakone on tarkoitettu ammattimaiseen hiomiseen, paperihiomiseen, teräsharjaamiseen ja leikkaamiseen.

ÄLÄ käytä muita kuin sellaisia hiomalaikkoja, joiden keskiosassa on painautuma.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Tehokkaat kulmahiomakoneet ovat ammattimaisia sähkötyökaluja.

ÄLÄ anna lasten koskea laitteeseen. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

VÄRA: Älä käytä sitä puumateriaalin leikkaamiseen taipauin kaivertamiseen. Älä käytä minkäänlaisia hammastettuja teriä. Se voi aiheuttaa vakavan henkilövahingon.

• Pienet lapset ja liikuntarajoitteiset. Tätä laitetta ei ole tarkoitettu pienten lasten tai liikuntarajoitteisten henkilöiden käyttöön ilman valvontaa.
• Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

Tärinää estävä sivukahva

Tärinää estävä sivukahva parantaa käyttömukavuutta vaimentamalla työkalun aiheuttamaa tärinää.

Pölynpoistojärjestelmä (Kuva A)

Pölynpoistojärjestelmä 10 estää pölyn kasautumisen suojukseen ja moottorin ilmanvaihtoaukkoon. Lisäksi pölyä joutuu vähemmän moottorin kotelon sisään.

KOKOAMINEN JA SÄÄTÄMINEN

VAROITUS: Vakavan henkilövahingon vaaran värntämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Varmista, että liipaisinkytkin on OFF-asennossa. Tahaton käynnistyminen aiheuttaa vahingon.

Sivukahvan kiinnittäminen (Kuva B)

VAROITUS: Tarkista ennen laitteen käynnistämistä, että kärsta on kiristetty oikein.

Ruuvaa sivukahva 3 kireälle johonkin aukkoon vaihteiston jommalla kummalla puolella. Sivukahvaa tulee aina käyttää työkalun hallinnan säilyttämiseen.

Suojukset

HIOMIO: Suojia tulee käyttää kaikkien hioma-, laisu- ja smirgelilaikkojen, teräsharjojen ja teräslaikkojen kanssa. Katso laitteen mukana toimitetut suojukset kuvasta A. Joissakin käyttötarkoituksissa oikea suojus on hankittava paikalliselta jälleenmyyjältä tai valtuutetusta huoltopalvelusta.

HUOMIO: Kun käytössä on A- (katkaisu) laikkasuoja diapenan hiomisessa, laikkasuoja voi osua työkappaleeseen ja aiheuttaa heikon hallinnan.

HIOMIO: Kun käytössä- tyypin (hionta) I suoja liimatuilla katkaisulaikoilla suoritettaviin katkaisutoimintoihin, riski altistua säteileville kipinöille ja hiukkasille sekä altistua pyörän sirpaleille pyörän räjähtäessä on suurempi.

HUOMIO: Kun käytössä on A-tyypin (katkaisu), B-tyypin (kaa) laikkasuoja betonin tai muurauksen katkaisu- ja pintakäsittelyssä riski altistua pöylle ja menettää hallinta (jolloin seurauksena on takapotku) on suurempi.

HUOMAA: Reunan hionta ja katkaisu voidaan suorittaa tyypin 27 laikoilla, jotka on tarkoitettu ja määritetty kyseiseen tarkoitukseen. 6 mm paksut laikat on tarkoitettu pinnan hiomiseen, kun taas ohuempien tyypin 27 laikkojen kohdalla laikkojen sopivuus pinnan hiomiseen on tarkistettava valmistajan merkinnöistä, sillä ne voi olla tarkoitettu vain reunan hiomiseen/katkaisuun. A-tyypin (katkaisu) laikkasuojaa tulee käyttää laikoissa, joita ei saa käyttää pinnan hiomiseen. A-tyypin (katkaisu) (aikaisemmin tyyppi 1/41) laikkasuojaa tulee käyttää kaikkiin kaksoiskäyttöisiin laikkoihin (yhdistetty hioma- ja katkaisuhiomalaikat). Leikkaus voidaan myös suorittaa tyypin 1/41 laikalla ja tyypin A katkaisulaikan suojalla (aikaisemmin tyypin 1/41 suoja).

HUOMAA: Katso lisätietoa oikean suojuksen ja lisävarusteen valitsemisesta Lisävarusteiden ja suojien taulukko.

Suojan säätäminen ja asentaminen (Kuvat C, D)

HIOMIO: Kytke laite pois päältä ja irrota pistoke vintälähteestä ennen työkalun säätämistä tai liitososien tai lisävarusteiden poistamista tai asentamista.

HIOMIO: Tarkista työkalun suojuksen säätövalinta EARNEN laitteen käyttöä.

Säätövalinnat

Suojusta voidaan säätää kytkemällä suojuksen vapautusvipu 9 johonkin suojuksen holkissa olevaan kohdistusreikään 15 hammastustoimintoa käyttäen. Hiomakoneesi tarjoaa kaksi eri valintaa säätämiseen.

• One-touch ™: Tässä asennossa kytkentäpuoli on vinossa ja se menee seuraavan kohdistusreiän yli, kun suojaa kierretään myötäpäivään (kara käyttäjään päin), mutta se lukittuu itsestään vastapäivään kiertäessä.
• Two-touch ^TM : Tässä asennossa kytkentäpuoli on suorassa kulmiin. Se El mene seuraavan kohdistusreiän päälle, ellei suojan vapautusvipua paineta ja pidetä alhaalla kiertäen samanaikaisesti suojaa joko myötä- tai vastapäivään (kara käyttäjään päin).

One-Touch™

Two-Touch™

Suojan säätövalintojen asettaminen

Säädä suojan vapautusvipua 9 haluamaasi säätövalintaa varten:

1. Irrota ruuvi 12 T20-terällä.
2. Poista suojan vapautusvipu ja ota ylös jousen asento. Valitse vivun pää haluamaasi säätövalintaa varten. One-touch kytkee suojan holkin kohdistusreiät 15 vapautusvivun 9 vinopäällä. Two-touch kytkee suojan holkin kohdistusreiät 15 neliöpäällä.
3. Asenna vipu uudelleen asettamalla valitsemasi pää jousen 13 alle. Varmista, että vipu on kosketuksissa jouseen.
4. Asenna ruuvi paikoilleen ja kirstä se arvoon 2,0–3,0 Nm. Varmista oikeaoppinen asennus jousipalautustoiminnolla painamalla suojan vapautusvipua 9.

Suojan asennus (Kuva D)

HIOMIO: Varmista ennen suojuksen asentamista, että vipu ja jousi on asennettu oikein.

1. Paina ja pidä alhaalla suojan vapautusvipua 9 karan ollessa käyttäjään päin.
2. Kohdista kiinnityskorvakkeet 21 suojaan aukkojen 14 ollessa ketjukotelossa.

3. Paina suojaa alaspäin, kunnes suojan kiinnityskorvakkeet kiinnittyvät ja ne pyörivät ketjukotelon navassa olevassa urassa. Vapauta suojuksen vapautusvipu.

4. Suojuksen sijoittaminen: One-touch™: Kierrä suojaa myötäpäivään haluamaasi asentoon. Paina ja pidä alhaalla suojan vapautusvipua 9, vapauta vipu suojan kiertämiseksi vastapäivään.

Two-touch™: Paina ja pidä alhaalla suojuksen vapautusvipua 9. Kierrä suojaa myötä- tai vastapäivään haluamaasi asentoon.

HUOMAA: Suojuksen runko tulee asettaa karan ja käyttäjän väliin maksimaalisen käyttöturvallisuuden takaamiseksi. Suojuksen vapautusvivun on napsahdettava yhteen suojuksen varressa olevaan kohdistusaukoon 15. Tämä varmistaa suojuksen hyvän kiinnittymisen.

1. Poista suojus noudattamalla näiden ohjeiden kohtia 1–3 päinvastaisessa järjestyksessä.

Laipat ja laikat

Navattomien laikkojen kiinnitys (Kuva E)

VAROITUS: Jos laippaa/lukitusmutteria/laikkaa a oinneta oikein, seurauksena voi olla vakava henkilövahinko (tai työkalun tai laikan vaurioituminen).

HIOMIO: Pakkaukseen kuuluvia laippoja tulee kypäia alaspainetuissa keskiosassa tyypin 27 ja 42 hiomalaikkojen ja tyypin 41 katkaisulaikkojen kanssa. Katso lisätietoa kohdasta Lisävarusteiden ja suojien taulukko.

VAROITUS: Suljettu kaksipuolinen leikkuulaikan suoja voinstaan leikkuulaikkoja käytettäessä.

VAROITUS: Jos laitteessa käytetään vaurioitunutta laippua tai suojusta tai asianmukaista laippaa ja suojusta ei käytetä, henkilövahinkoja voi aiheutua laikan rikkoutuessa tai siihen osuessa. Katso lisätietoa kohdasta Lisävarusteiden ja suojien taulukko.

1. Aseta kulmahiomakone pöydälle suojus ylöspäin.
2. Asenna kierteetön taustalaippa 4 karaan 2 korkean keskiosan (ohjausyksikkö) ollessa laikkaan päin.
3. Aseta laikka 16 taustalaippaa vasten keskittämällä laikka taustalaipan korkeaan keskiosaan (ohjausyksikköön).
4. Kun karan lukituspainiketta painetaan ja kuusiokolot osoittavat laikasta poispäin, kierrä lukitusmutteria 5 karassa niin, että korvakkeiden molemmat syvennykset kytkeytyvät karaan.
5. Paina karan lukituspainiketta ja kiristä lukituslaippa avaimella 20.
6. Poista laikka painamalla karan lukituspainiketta ja löysäämällä kierteistä lukituslaippaa avaimella.

Pohjalevyjen asentaminen (Kuva F)

HUOMAA: Suojaa ei tarvitse käyttää hiomalaikoissa, joissa on pohjalevyt (ns. kuitu-hartsilevyt). Koska suojaa ei vaadita näissä lisävarusteissa, suoja ei välttämättä sovi paikoilleen, jos sitä käytetään.

VAROITUS: Jos laippaa/lukitusmutteria/laikkaa e ainneta oikein, seurauksena voi olla vakava henkilövahinko (tai työkalun tai laikan vaurioituminen). VAROITUS: Asianmukainen suoja tulee asentaa takaisin häläslalikkaan, leikkauslaikkaan, smirgelilaikkaan, teräsharjaan tai teräslaikkaan, kun hiominen on suoritettu loppuun.

1. Aseta tai kierrä kierteinen pohjalevy 17 hyvin paikoilleen karaan.
2. Aseta hiomalaikka 18 pohjalevyyn 17.
3. Paina karan lukituspainiketta 1, kierrä lukitusmutteri 19 karaan ohjaamalla korkea keskiosa lukitusmutteriin smirgelilaikan ja pohjalevyn keskelle.
4. Kiristä lukitusmutteri käsin. Paina karan lukituspainiketta ja käännä smirgelilaikkaa, kunnes smirgelilaikka ja lukitusmutteri ovat kireällä.
5. Poista laikka, tartu ja käännä pohjalevyä ja smirgelilaikkaa painaen samalla karan lukituspainiketta.

Navallisten laikkojen asentaminen ja poistaminen (Kuva A)

Navalliset laikat asennetaan suoraan kierteiseen M14-karaan. Lisävarusteen kierteiden tulee sopia karan kierteisiin.

1. Poista taustalaippa vetämällä se irti työkalusta.
2. Kierrä laikka karaan 2 käsin.
3. Paina karan lukituspainiketta 1 ja kiristä laikan napa avaimella.
4. Poista laikka suorittamalla edellä mainitut toimenpiteet päinvastaisessa järjestyksessä.

HUOMAUTUS: Jos laikkaa asenneta oikein ennen työkalun käynnistämistä, työkalu tai laikka voi vaurioitua.

Teräsharjojen ja -laikkojen asentaminen (Kuva A)

VAROITUS: Jos laippaa/lukitusmutteria/laikkaa e ainneta oikein, seurauksena voi olla vakava henkilövahinko (tai työkalun tai laikan vaurioituminen).

HUOMIO: Henkilövahinkovaaran vähentämiseksi tereharjoja ja -laikkoja käsitellessä tulee käyttää suojakäsineitä. Niistä voi tulla teräviä.

HIOMIO: Työkalun vaurioitumisen välttämiseksi tai harja ei saa koskettaa suojaa asennuksen

jälkeen tai käytön aikana. Huomaamattomia vaurioitua voi tulla lisävarusteeseen, jolloin lisävarusteen laikasta tai kupista voi irrota teräspaloja.

Teräsharjat tai -laikat asennetaan suoraan kierteiseen karaan ilman laippoja. Käytä vain teräsharjoja tai -laikkoja, jotka toimitetaan kierteisellä M14-navalla. Kyseiset lisävarusteet ovat saatavissa lisämaksua vastaan paikalliselta jälleenmyyjältä tai valtuutetusta huoltopalvelusta.

1. Aseta kulmahiomakone pöydälle suojus ylöspäin.
2. Kierrä laikka karaan käsin.
3. Paina karan lukituspainiketta 1 ja kiristä laikka säätämällä teräslaikan tai -harjan napaa avaimella.
4. Poista laikka toimimalla päinvastaisessa järjestyksessä.

HUOMAUTUS: Työkalun vaurioitumisvaaran välttämiseksi tulee laikan napa asentaa oikein ennen työkalun käynnistämistä.

Ennen käyttöä

• Asenna suojus ja hiomalaikka tai -paperi. Älä käytä erittäin kuluneita laikkoja tai papereita.
• Varmista, että sisempi ja ulompi laippa on kiinnitetty oikein. Noudata kohdan Lisävarusteiden ja suojien taulukko ohjeita.
• Varmista, että laikka pyörii varusteeseen ja työkaluun merkityn nuolen suuntaan.
• Älä käytä vahingoittuneita lisävarusteita. Ennen käyttämistä tarkista, ettei tarvikkeessa, esimerkiksi sen hiomalaikoissa tai taustalevyssä, ole halkeamia, repeämiä tai kulumia ja että teräslankaharjassa ole irrallisia tai katkenneita harjaksia. Jos sähkötyökalu putoaa, tarkista, onko siihen tullut vaurioita ja vaihda vaurioitunut osa. Kun olet tarkistanut laitteen, siirry kauas siitä ja pyydä muitakin siirtymään kauemmas. Anna sähkötyökalun käydä suurimmalla nopeudella kuormittamattomana minuutin ajan. Vaurioitunut varuste tavallisesti särkyy tämän testausajan kuluessa.

KÄYTTÖ

Käyttöohjeet

V! OITUS: Noudata aina turvaohjeita ja määräyksiä.

VAROITUS: Vakavan henkilövahingon vaaran varustämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Varmista, että liipaisinkytkin on OFF-asennossa. Tahaton käynnistyminen aiheuttaa vahingon.

Värnista, että hiottavat tai katkaistavat materiaalit ovat tiukasti kiinni.

• Työkappale tulee kiinnittää ja sitä tulee tukea. Käytä puristimia tai ruuvipuristinta työkappaleen kiinnittämiseksi ja tukemiseksi tukevaan alustaan. Työkappale on tärkeää kiinnittää ja tukea hyvin työkappaleen liikkumisen ja hallinnan menetyksen estämiseksi. Jos työkappale liikkuu tai hallinta menetetään, vaaratilanteita ja henkilövahinkoja voi aiheutua.
• Tue paneeleja ja kaikkia liian suuria työkappaleita laikan kiinni juuttumisen ja takaisiniskun välttämiseksi. Suuret työkappaleet pyrkivät taipumaan omasta painostaan. Tuet tulee asettaa työkappaleen alapuolelle leikkauslinjan lähelle ja työkappaleen reunan lähelle laikan molemmalla puolella.
• Käytä aina tavallisia työhanskoja, kun käsittelet tätä työkalua.
  • Vaihdelaatikko kuumenee voimakkaasti käytön aikana.
• Paina työkalua vain varovaisesti. Älä paina laikkaa sivusuunnassa.
• Asenna aina suojus ja hiomalaikka tai -paperi. Älä käytä erittäin kuluneita laikkoja tai papereita.
• Varmista, että sisempi ja ulompi laippa on kiinnitetty oikein.
• Varmista, että laikka pyörii varusteeseen ja työkaluun merkityn nuolen suuntaan.
• Vältä ylikuormittamista. Jos työkalu kuumenee, jäähdytä se antamalla sen olla toiminnassa muutama minuutti ilman kuormitusta. Älä kosketa lisävarusteisiin ennen kuin ne ovat jäähtyneet. Laikat kuumenevat huomattavasti käytön aikana.
• Älä koskaan työskentele hiomakupilla ilman asianmukaista suojaa.
• Älä käytä sähkötyökalua poisleikkaustelineen kanssa.
• Älä koskaan käytä paperia yhdessä kiinnitettyjen hankaustuotteiden kanssa.
• Huomaa, että laikan kierto jatkuu vielä hetken työkalun sammuttamisen jälkeen.

Oikeaoppinen käsien asento (Kuva G)

VAROITUS: Vähentääksesi vakavien henkilövaurioiden röckel, käytä AINA käsien oikeaoppista asentoa kuvan osoittamalla tavalla.

VAROITUS: Vähentääksesi vakavien henkilövaurioiden tartu laitteeseen AINA tukevasti varautuen äkillisiin reaktioihin.

Kädet ovat oikeassa asennossa, kun tartut sivukahvaan 3 yhdellä kädellä ja toisella kädellä työkalun runkoon Kuvassa G näkyvällä tavalla.

Liipaisukytkin ja lukitusvipu (Kuva A)

VAROITUS: Tarkista ennen laitteen käynnistämistä, että kärva on kiristetty oikein.

1. Kytke työkalu päälle painamalla lukitusvipua 8 työkalun takaosaan päin, paina sitten liipaisukytkintä 7. Työkalu toimii kytkintä painettaessa.
2. Sammuta työkalu vapauttamalla liipaisinkytkin.

VAROITUS: Pidä sivukahvasta ja työkalun rungosta tari kiinni työkalun hallinnan säilyttämiseksi käynnistyksen ja käytön aikana ja kunnes laikka tai lisävaruste lakkaa pyörimästä. Varmista, että laikka on pysähtynyt kokonaan ennen työkalun asettamista alas.

VAROITUS: Anna työkalun pysähtyä kokonaan kuin työkalu koskettaa työpintaa. Nosta työkalu työpinnasta ennen työkalun sammuttamista.

Karan lukitsin (Kuva B)

Karalukko 1 estää karaa pyörimästä, kun laikkaa kiinnitetään tai irrotetaan. Lukitse työkalu vasta kun työkalu on sammutettu ja täysin pysähtynyt ja kun sen pistoke on irrotettu pistorasiasta.

HUOMAA: Älä lukitse karaa, kun työkalua käytetään. Muutoin työkalu voi vaurioitua. Jos työkalu vaurioituu, siihen kiinnitetty varuste voi irrota ja aiheuttaa vahingoittumisen.

Voit lukita karan painamalla karan lukituspainiketta ja kääntämällä karaa, kunnes se lukittuu.

Pinnan hiominen ja teräsharjaus

HIOMIO: Käytä aina oikeaa suojaa näiden käytöohjeiden mukaisesti.

VAROITUS: Metallipölyä kertyy. Runsas metallin tyäminen pehmeillä laikoilla voi lisätä sähköiskun vaaraa. Tämän vaaran mahdollisuuden vähentämiseksi yhdistä laite vikavirtasuojakytkimeen ja puhdista ilmanvaihtoaukot päivittäin paineilmalla. Lisätietoja on jäljempänä.

Työstökappaleen pinnan käsittely:

1. Anna työkalun pysähtyä kokonaan ennen kuin työkalu koskettaa työpintaa.
2. Paina työpintaa mahdollisimman vähän, jotta työkalu toimii korkealla nopeudella. Materiaalin poistoteho on suurin, kun työkalu toimii korkealla nopeudella.

Kulma

1. Säilytä oikea kulma työkalun ja työpinnan välillä. Katso taulukkoa erityisen toiminnon mukaan.

Toiminto Kulma

Hiominen 20°-30°

Hionta smirgelilaikalla 5°-10°

Hionta pohjalevyllä 5°-15°

Teräsharjaus 5°-10°

1. Pidä laikan reuna kiinni työpinnassa.

- Siirrä työkalua jatkuvasti eteen- ja taaksepäin hiomisen, smirgelilaikalla hiomisen tai teräsharjauksen aikana, jotta työpintaan ei tulisi epätasaisuuksia.

- Siirrä työkalua jatkuvasti suorassa linjassa pohjalevyllä hiomisen aikana, jotta työpintaan ei tulisi palamisen tai kiertämisen.

HUOMAA: Jos työkalua pidetään työpinnalla liikuttamatta, työstökappale vaurioituu.

1. Poista työkalu työpinnasta ennen työkalun sammuttamista. Anna työkalun pysähtyä ennen sen asettamista alas.

HIOMIO: Ole erityisen varovainen reunaa työstäessä, siä Biomakoneessa voi esiintyä äkkinäisiä liikkeitä.

Varotoimenpiteet maalipintaa käsitellessä

1. Lyijypohjaisen maalin hiomista tai teräsharjaamista El SUOSITELLA saastuneen pölyn hallinnan vaikeuden vuoksi. Lyijymyrkytyksen vaara on suurin lapsille ja raskaana oleville naisille.
2. Koska on vaikea määrittää ilman kemiallista analyysia sisältääkö maali lyijyä, suosittelemme seuraavia varotoimia maalia hiottaessa:

Henkilökohtainen turvallisuus

1. Lasten tai raskaana olevien naisten ei tulisi tulla työalueelle, jossa maalia hiotaan tai teräsharjataan, ennen kuin työ on valmis ja puhdistaminen suoritettu.
2. Kaikkien työalueelle tulevien ihmisten tulee käyttää hengityssuojainta. Suodatin tulee vaihtaa päivittäin tai aina, kun käyttäjän on vaikea hengittää.

HUOMAA: Käytä ainoastaan hengityssuojia, jotka suojaavat sinut lyijypohjaisen maalin työstämisestä aiheutuvalta pölyltä ja höyryltä. Tavalliset hengityssuojat eivät anna tätä suojaa. Hanki paikalliselta jälleenmyyjältä kunnollinen N.I.O.S.H. -hyväksytty hengityssuojain.

1. Työalueella EI SAA SYÖDÄ, JUODA tai TUPAKOIDA, jotta estetään saastuneiden maalipartikkeleiden joutuminen elimistöön. Työntekijöiden tulee peseytyä ja siistiytyä ENNEN syömistä, juomista tai tupakointia. Ruokia, juomia tai tupakointivälineitä ei tule jättää työalueelle, jossa pöly voi päästä niihin.

Ympäristön turvallisuus

1. Maali tulee poistaa niin, että syntyvän pölyn määrä on mahdollisimman pieni.
2. Alueet, joilla maalia poistetaan, tulee eristää muovikalvolla, jonka paksuus on 4 mils.
3. Hionta tulisi tehdä niin, että maalipölyä päätyy mahdollisimman vähän työalueen ulkopuolelle.

Puhdistus ja hävittäminen

1. Kaikki työalueen pinnat tulee imuroida ja puhdistaa huolellisesti päivittäin hiontaprojektin ajan. Imurin suodattimet tulee puhdistaa säännöllisesti.
2. Muovipressut tulee kerätä ja hävittää lastujen tai muun jätteen kanssa. Ne tulee laittaa suljettuihin jäteasioihin ja hävittää tavallisten jätteenhävityssäännösten mukaisesti. Puhdistuksen aikana lasten ja raskaana olevien naisten tulee pysyä poissa välittömän työalueen läheltä.
3. Kaikki lasten lelut, pestävän huonekalut ja tarvikkeet tulee pestä perusteellisesti ennen niiden uudelleenkäyttöä.

Reunan hiominen ja leikkaaminen

VAPROITUS: Älä käytä reunan hioma-/katkaisulaikkoja pinnan hiomiseen, koska niitä ei ole tarkoitettu kestämään pinnan hiomisen aikana tapahtuvia sivupaineita. Laikka voi tällöin rikkoutua ja henkilövahinkoja tapahtua.

HIOMIO: Reunan hiomiseen ja leikkaamiseen käytetyt liikut voivat rikkoutua tai iskeytyä takaisin, jos ne taittuvat tai kääntyvät työkalua käytettäessä. Kaikissa hiomis-/leikkaustoimissa suojan avoin puoli tulee asettaa käyttäjästä poispäin.

HUOMAA: Reunan hionta/leikkaus tyypin 27 laikalla tulee rajoittaa pinnalliseen leikkaukseen ja pyältämiseen - syvyyden on oltava alle 13 mm laikan ollessa uusi. Vähennä leikkauksen/pyältämisen syvyyttä laikan säteen mukaan laikan kuluessa. Katso lisätietoa kohdasta

Lisävarusteiden ja suojien taulukko. Reunan hionta/leikkaus tyypin 41 laikalla edellyttää tyypin A suojan käyttöä.

1. Anna työkalun pysähtyä kokonaan ennen kuin työkalu koskettaa työpintaa.
2. Paina työpintaa mahdollisimman vähän, jotta työkalu toimii korkealla nopeudella. Hioma-/leikkausteho on suurin, kun työkalu toimii korkealla nopeudella.
3. Asetu niin, että laikan avoin alapuoli osoittaa itsestäsi poispäin.
4. Kun leikkaus on aloitettu ja työkappaleeseen tehdään ura, älä muuta leikkauskulmaa. Jos kulmaa muutetaan, laikka taittuu ja se voi rikkoutua. Reunan hiomalaikkoja ei ole tarkoitettu kestämään taittumisesta aiheutuvia sivupaineita.
5. Poista työkalu työpinnasta ennen työkalun sammuttamista. Anna työkalun pysähtyä ennen sen asettamista alas.

Metallin työstäminen

Jos työstät metallia tämän työkalun avulla, varmista, että pistoke on yhdistetty vikavirtasujoaimeen, jotta metallilastut eivät aiheuta sähköistä vaaraa.

Jos vikavirtasuojain estää virransyötön työkaluun, vie työkalu korjattavaksi valtuutettuun DEWALT-huoltokorjaamoon.

VAROITUS: Tietyissä työskentelyolosuhteissa laitteen sähköa voi kertyä sähköä johtavaa pölyä metallia työstettäessä. Tällöin laitteen suojaava eristys ei toimi, joten on olemassa sähköiskun vaara.

Metallipölyn kertymisen laitteen sisään estämiseksi on suositeltavaa puhdistaa ilmanvaihtoaukot päivittäin. Katso kohta Huolto.

Metallin leikkaaminen

Käytä aina tyypin A suojaa leikatessa hiomalaikoilla.

Syötä kohtuullisella nopeudella leikattavan materiaalin mukaan leikkaamisen aikana. Älä kohdista painetta leikkuulaikkaan, kallista tai heiluta konetta.

Älä laske leikkuulaikkojen käyttönopeutta sivuttaisella paineella.

Konetta on aina käytettävä pystyasennossa. Muutoin on olemassa vaara, että se painetaan kontrolloimattomasti pois leikkauslinjasta.

Profiileja ja nelikulmaista tankoa leikatessa on paras aloittaa pienimmästä poikkileikkauspinnasta.

Karkea hiominen

Älä koskaan käytä leikkuulaikkaa hiomiseen. Käytä aina tyypin B suojaa.

Parhaat hiomistulokset saavutetaan asettamalla kone 30° - 40° kulmaan. Siirrä konetta edestakaisin keskisuurella paineella. Täten työstökappale ei kuumennu liikaa, se ei värjäänny eikä siihen muodostu uria.

Kiven leikkaaminen

Konetta tulee käyttää vain kuivaleikkaamiseen.

Leikkaa kivimateriaalia käyttämällä timanttilaikkaa. Käytä konetta ainoastaan ylimääräistä suojanaamaria käyttäen.

Työstöön liittyviä vinkkejä

Ole varovainen aukkoja leikatessa rakenteellisiin seiniiin.

Maakohtaiset määräykset säätelevät rakenteellisten seinien aukkoja. Kyseisiä määräyksiä on noudatettava aina. Ota yhteyttä rakenteelliseen teknikkoon, arkkitehtiin tai rakennustyömaan valvojaan ennen työtoimenpiteiden aloittamista.

HUOLTO

DEWALT-työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

VAROITUS: Vakavan henkilövahingon vaaran valantämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Varmista, että liipaisinkytkin on OFF-asennossa. Tahaton käynnistyminen aiheuttaa vahingon.

Hiiliharjat

Kun hiiliharjat ovat kuluneet lähes loppuun ja laite on huollettava, moottori lakkaa toimimasta. Käyttäjä ei voi vaihtaa hiiliharjoja. Vie työkalu valtuutettuun DEWALT-huoltokorjaamoon.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen

VAROITUS: Sähköiskun vaara ja mekaaninen vaara. I am sähkölaite virtalähteestä ennen puhdistusta.

VAROITUS: Pidä sähkölaite ja tuuletusaukot a. puhtaina varmistaaksesi turvallisen ja tehokkaan toiminnan.

VAROITUS: Älä koskaan puhdista muita kuin nämlipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla saippualla kostutettua liinaa. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Tuuletusaukot voidaan puhdistaa kuivalla, pehmeällä ei-metallisella harjalla ja/tai sopivalla pölynimurilla. Älä käytä vettä tai puhdistusaineita. Käytä hyväksyttyjä suojalaseja ja hyväksyttyä hengityssuojaa.

Valinnaiset lisävarusteet

VAROITUS: Muita kuin DEWALTin lisävarusteita e testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALTin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

VAROITUS: Älä käytä liimattua hiomalaikkaa, jonka näinen käyttöpäivämäärä (EXP) on merkitty laikan keskiosan lähelle (jos varusteena). Vanhentuneet laikat halkeavat todennäköisemmin ja aiheuttavat vakavia vammoja. Säilytä liimattuja hiomalaikkoja kuivassa paikassa äärilämpötiloilta sekä huomattavalta kosteudelta suojattuna. Tuhoa vanhentuneet tai vaurioituneet laikat, jotta niitä ei voida käyttää.

Saat lisätietoja sopivista lisävarusteista jälleenmyyjältäsi.

	Maks.[mm]		[mm]	Vähimmäis-kierto[min.-1]	Kiertonopeus[m/s]	Kierteisenreianpituus[mm]
	D b d
db	115 6	22,23	11 500	80 –
	125 6	22,23	11 500	80 –

	Maks.[mm]		[mm]	Vähimmäis-kierto[min. ^-1 ]	Kiertonopeus[m/s]	Kierteisenreiänpituus[mm]
	D b	d
—D	115 — 11 500 80 —
	125 — 11 500 80 —
—	75 30 M14 11 500 45 20,0
—D	115 12 M14 11 500 80 20,0
	125 12 M14 11 500 80 20,0

Ympäristön suojeleminen

Erilliskeräys. Tällä symbolilla merkittyjä tuotteita ja akkuja ei saa hävittää tavallisen kotitalousjätteen mukana.

Tuotteissa ja akuissa on materiaaleja, jotka voidaan ottaa talteen tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaan. Lisätietoa on saatavilla osoitteessa www.2helpU.com.

Lisätietoa suojista ja lisävarusteista DWE4277

Kun käytät segmentoituja timanttilaikkoja, käytä vain timanttilaikkoja, joiden kehärako on enintään 10 mm ja joiden kallistuskulma on negatiivinen.

ÄLÄ KÄYTÄ

segmentoituja timanttilaikkoja, joiden kehärako on suurempi kuin 10 mm ja/tai joissa on positiivinen kallistuskulma.

Kaikkien hionta- ja laikkatyypisten teräsharjatarvikkeiden osalta lisävarusteen alimman osan on oltava suojakotelon sisällä siten, että suojuksen alahuulen välissä on vähintään 2 mm.

≤10 mm

Lisävarusteiden ja suojien taulukko
Suojustyyppi Lisävaruste Kuvaus Hiomalaikan asentaminen
Tyypin B suoja		Keskipainaumalla varustettu hiomalaikka	Tyypin B suoja Taustalaippa Tyypin 27 keskipainaumalla varustettu laikka Kierteinen lukitusmutteri
		Liuskalaikka
		Lankakiekot
		Kierteisellä mutterilla kiinnitettävät lankakiekot	Tyypin B suoja Lankakiekko
		Kierteisellä mutterilla kiinnitettävä lankaharja	Iyypin B suoja Lankaharja
		Pohjalevy/huomapaperi	Tyypin B suoja Kuminen pohjalevy Hiomapaperilaikka Kierteinen lukitusmutteri
Lisävarusteiden ja suojien taulukko (jatkuu)
Suojustyyppi Lisävaruste Kuvaus Hiomalaikan asentaminen
Tyypin A suoja		Puumateriaalin leikkuulaikka, sidottu	Tyypin A A suoja
		Metallin leikkuulaikka, sidottu	Taustalaippa
Tyypin A suoja TAI Tyypin B suoja		Timanttikatkaisulaikat	Katkaisulaikka Kierteinen lukitusmutteri

VANRA: Älä käytä sitä puumateriaalin lärä amiseen tai puun kaivertamiseen. Älä käytä minkäänlaisia hammastettuja teriä. Se voi aiheuttaa vakavan henkilövahingon.
