Tipo di prodotto	Smerigliatrice angolare professionale
Marca	DeWalt
Modello	DWE4277
Tensione di alimentazione	230 V CA
Potenza assorbita	1500 W
Velocità a vuoto	10500 min⁻¹
Diametro disco di smerigliatura	125 mm
Spessore disco di smerigliatura (max)	6,0 mm
Diametro disco di taglio	125 mm
Spessore disco di taglio (max)	3 mm
Diametro disco spazzola	115 mm
Spessore disco spazzola (max)	13 mm
Diametro dell'albero	M14
Peso (con impugnatura e carter)	2,5 kg
Livello di pressione sonora LPA	93 dB(A)
Livello di potenza sonora LWA	101 dB(A)
Vibrazioni (smerigliatura superficiale)	8,8 m/s²
Vibrazioni (levigatura a disco)	3,4 m/s²
Vibrazioni (taglio)	7,7 m/s²
Funzioni principali	Smerigliatura, levigatura, spazzolatura metallica, taglio (con accessori adatti)
Sistema antivibrazioni	Impugnatura laterale antivibrazioni
Regolazione del carter di protezione	One-Touch™ e Two-Touch™
Sicurezza	Doppio isolamento, blocco albero, interruttore a grilletto con leva di blocco, spazzole autospegnenti
Manutenzione e pulizia	Pulire le prese d'aria con una spazzola non metallica o un aspirapolvere; non utilizzare solventi
Pezzi di ricambio e riparabilità	Riparazione presso centro autorizzato DeWalt; spazzole non sostituibili dall'utente

Domande frequenti - DWE4277 DEWALT

Come cambiare il disco di smerigliatura sulla DWE4277?

Scollegare l'utensile. Premere il pulsante di blocco dell'albero (1) per bloccare il mandrino. Utilizzare la chiave a brugola fornita per allentare il dado di bloccaggio (5). Sostituire il disco e stringere nuovamente il dado tenendo premuto il blocco.

Quali tipi di dischi posso utilizzare con questa smerigliatrice?

È possibile utilizzare dischi di smerigliatura ribassati (tipo 27), dischi da taglio (tipo 41), dischi lamellari, spazzole metalliche e pattini di levigatura. Rispettare i diametri e spessori massimi indicati nei dati tecnici.

Come regolare il carter di protezione?

La smerigliatrice offre due modalità di regolazione: One-Touch™ (rotazione in senso orario, blocco automatico) e Two-Touch™ (richiede di premere la leva di rilascio per ruotare). Consultare il manuale per configurare la leva secondo le proprie preferenze.

Quali dispositivi di protezione devo indossare?

Indossare sempre occhiali di sicurezza, protezioni acustiche (livello sonoro fino a 101 dB), una maschera antipolvere e guanti da lavoro. Utilizzare l'utensile con entrambe le mani.

Come ridurre le vibrazioni durante l'uso?

Utilizzare l'impugnatura laterale antivibrazioni fornita. Tenere saldamente l'utensile, lavorare a piena velocità senza forzare e fare pause regolari. I valori di vibrazione sono indicati nei dati tecnici.

Posso usare questa smerigliatrice per tagliare il metallo?

Sì, con un disco da taglio adatto (tipo 41 o diamante) e il carter di protezione tipo A (taglio). Per i metalli, utilizzare un interruttore differenziale (DDR) per evitare rischi dovuti alla limatura conduttiva.

Cosa fare se le spazzole sono usurate?

La smerigliatrice si arresta automaticamente quando le spazzole di carbone sono usurate. Non sono sostituibili dall'utente; affidare l'utensile a un centro di assistenza autorizzato DeWalt per la sostituzione.

Quali sono la potenza e la velocità della DWE4277?

La potenza assorbita è di 1500 W e la velocità a vuoto di 10500 giri/min. Ciò consente un lavoro efficace su vari materiali.

Come pulire la smerigliatrice?

Scollegare l'utensile. Utilizzare una spazzola morbida non metallica o un aspirapolvere per pulire le prese d'aria. Non utilizzare solventi né acqua. Pulire l'alloggiamento con un panno umido e sapone neutro.

Quali sono i rischi di contraccolpo e come evitarli?

Un contraccolpo si verifica se il disco si inceppa o si blocca. Per evitarlo: tenere saldamente l'utensile con entrambe le mani, non forzare, utilizzare l'impugnatura laterale, evitare spigoli vivi e non posizionare il corpo in linea con il disco.

MANUALE UTENTE DWE4277 DEWALT

Italiano (tradotto dalle istruzioni originali) 77

Avete scelto un dispositivo DEWALT. Gli anni di esperienza, sviluppo e innovazione meticolosi di prodotti fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di elettroutensili professionali.

Dati tecnici

		DWE4277
Tensione V	CA	230
Tipo 5
Corrente in ingresso W 1500
Velocità nominale/a vuoto min	-1	10500
Diametro mola mm 125
Spessore (max) mola mm 6,0
Diametro mola da taglio mm 125
Spessore (max) mola da taglio mm 3
Diametro spazzola metallica mm 115
Spessore (max) spazzola metallica mm	13
Diametro alberino		M14
Lunghezza alberino	mm	18,5
Peso	kg 2,5

* il peso comprende la smerigliatrice angolare e la cuffia protezione

Valori di rumorosità e valori di vibrazione (somma vettore triassiale) secondo EN62841-2-3:

L_PA (livello di pressione sonora delle emissioni)	dB(A)	93
L_WA (livello di potenza sonora)	dB(A)	101
K (incertezza per il livello di rumore dato)	dB(A)	3
Smerigliatura di superficie
Valore di emissione di vibrazioni a_h, AG =	m/s2	8,8
Incertezza K =	m/s2 1,5
Sabbiatura con disco
Valore di emissione di vibrazioni a_h, DS =	m/s2	3,4
Incertezza K =	m/s2 1,5
Taglio
Valore di emissione di vibrazioni a_h, CO =	m/s2	7,7
Incertezza K =	m/9	1,5

ATTENZIONE: la lavorazione con la spazzola metallica o il taglio abrasivo può condurre a livelli delle vibrazioni differenti!

Il livello di emissione di vibrazione e rumore indicato in questa scheda informativa, misurato secondo una procedura standardizzata prevista dalla normativa EN62841, può essere utilizzato per mettere a confronto elettroutensili diversi. e per una valutazione preliminare dell'esposizione.

AVVERTENZA: i livelli di emissione di vibrazioni e rumore dichiarati si riferiscono alle applicazioni principali dell'elettroutensile. Se tuttavia l'elettroutensile viene utilizzato per applicazioni o con accessori diversi oppure è sottoposto a scarsa manutenzione, il livello di emissione di vibrazione potrebbe differire da tale valore. Ciò potrebbe aumentare sensibilmente i livelli di esposizione per il periodo di utilizzo complessivo.

Una stima del livello di esposizione a vibrazione dovrebbe anche tenere conto di quante volte l'elettroutensile viene spento o di quando rimane acceso senza essere effettivamente usato. Questo fatto potrebbe ridurre sensibilmente il livello di esposizione durante il periodo di utilizzo complessivo.

Individuare misure di sicurezza aggiuntive per proteggere l'operatore dagli effetti della vibrazione, quali sottoporre l'elettroutensile e gli accessori a manutenzione, mantenere le mani calde e prevedere l'organizzazione di modelli di lavoro.

AVVERTENZA: la smerigliatura di lamiere sottili o di altre strutture che vibrano facilmente e con un'ampia superficie può provocare livelli di emissione di rumore totale molto più elevati (fino a 15 dB) rispetto ai valori di emissione di rumore dichiarati. Per quanto possibile, evitare che la lavorazione di tali pezzi produca rumore adottando misure adeguate, come l'applicazione di tappetini insonorizzanti pesanti e flessibili. L'aumento dell'emissione di rumore deve essere preso in considerazione sia per la valutazione del rischio di esposizione al rumore che per la scelta di dispositivi di protezione per l'udito adeguati.

Fusibili:
Europa	apparati 230 V	10 ampere. rete
Regno Unito e Irlanda	apparati 230 V	13 ampere. spine di corrente

Dichiarazione CE di conformità

Direttiva macchine

Smerigliatrici angolari PICCOLE DWE4277

DEWALT dichiara che i prodotti descritti nella sezione Dati tecnici sono conformi alle seguenti norme: 2006/42/CE, EN62841-1:2015 +A11:2022 EN IEC 62841-2-3:2021 +A11:2021.

Questi prodotti sono anche conformi alle Direttive 2014/30/UE e 2011/65/UE. Per ulteriori informazioni, contattare DEWALT all'indirizzo seguente o vedere l'ultima di copertina del manuale. Il firmatario è responsabile della compilazione del fascicolo tecnico e rende questa dichiarazione per conto di DEWALT.

M. Georg

Markus Rompel

AVVERTENZA: per ridurre il rischio di lesioni personali, leggere attentamente il manuale di istruzioni.

Definizioni: linee guida per la sicurezza

Le definizioni seguenti descrivono il livello di allerta espresso da ciascuna indicazione. Leggere il manuale, prestando attenzione a questi simboli.

PERICOLO: indica una situazione di pericolo imminente che se non evitata, provoca lesioni personali gravi o letali.

AVERTENZA: indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe causare lesioni personali gravi o letali.

ATTENZIONE: indica una situazione potenzialmente percelosa che, se non evitata, può provocare lesioni personali di lieve o media entità.

AVVISO: indica una situazione non in grado di causare lesioni personali che, se non evitata, può provocare danni materiali.

Evianzia il rischio di scosse elettriche.

Evbenzia il rischio d'incendio.

Avvertenze generali di sicurezza per gli elettroutensili

AVERTENZA: leggere attentamente tutte le avvertenze e le istruzioni. La mancata osservanza delle avvertenze e istruzioni seguenti può dar luogo a scosse elettriche, incendio e/o lesioni personali gravi.

CONSERVARE TUTTI GLI AVVERTIMENTI E LE ISTRUZIONI PER CONSULTAZIONI FUTURE

Il termine "elettroutensile" utilizzato nelle avvertenze fa riferimento sia agli utensili elettrici alimentati tramite una rete elettrica (con cavo) sia a quelli alimentati a batteria (senza cavo).

1) Sicurezza dell'area di lavoro

a) Mantenere pulita e ben illuminata l'area di lavoro. Gli ambienti disordinati o scarsamente illuminati favoriscono gli infortuni.

b) Evitare di impiegare gli elettroutensili in ambienti esposti al rischio di esplosione, come ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono incendiare polveri o fumi.

c) Durante l'uso di un elettroutensile, tenere lontani i bambini e le altre persone presenti nelle vicinanze. Eventuali distrazioni possono provocare la perdita di controllo.

2) Sicurezza elettrica

a) Le spine elettriche degli elettroutensili devono essere adatte alla presa di corrente. Non modificare la spina in alcun modo. Non utilizzare spine con adattatore con un elettroutensile dotato di messa a terra. Per ridurre il rischio di scosse elettriche evitare di modificare le spine e utilizzare sempre le prese di corrente appropriate.

b) Evitare il contatto fisico con superfici collegate a terra, quali tubature, termosifoni, fornelli e frigoriferi. Se il corpo dell'utilizzatore è collegato a terra, il rischio di scosse elettriche aumenta.

c) Custodire gli elettroutensili al riparo dalla pioggia o dall'umidità. In caso di penetrazione di acqua all'interno dell'elettroutensile, il rischio di scosse elettriche aumenta.

d) Non utilizzare il cavo di alimentazione in modo improprio. Non spostare, tirare o scollegare mai l'elettroutensile dalla presa di corrente tirandolo dal cavo di alimentazione. Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato, il rischio di scosse elettriche aumenta.

e) Se l'elettroutensile viene utilizzato all'aperto, usare esclusivamente prolunghe omologate per l'impiego all'esterno. L'uso di un cavo di alimentazione idoneo per esterni riduce il rischio di scosse elettriche.

f) Se non è possibile evitare di utilizzare un elettroutensile in una zona umida, collegarsi a una rete elettrica protetta da un interruttore differenziale salvavita (RCD). L'uso di un RCD salvavita riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'apparecchio elettrico. Non utilizzare l'elettroutensile quando si è stanchi o sotto l'effetto di sostanze stupefacenti, alcool o medicinali. Un solo attimo di distrazione durante l'uso dell'elettroutensile potrebbe provocare gravi lesioni personali.

b) Usare dispositivi di protezione individuale. Indossare sempre occhiali di sicurezza. L'uso di dispositivi di protezione, quali maschere antipolvere, scarpe antinfortunistiche antiscivolo, elmetti di sicurezza o protezioni per l'udito, in condizioni opportune consente di ridurre le lesioni personali.

c) Prevenire l'avvio accidentale. Accertarsi che l'interruttore di accensione sia in posizione di spegnimento, prima di collegare l'elettroutensile alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare l'elettroutensile tenendo le dita sull'interruttore e non collegarlo a una fonte di alimentazione elettrica con l'interruttore in posizione di accensione.

d) Prima di accendere un elettroutensile, rimuovere eventuali chiavi o attrezzi di regolazione. Un attrezzo o una chiave fissati a una parte rotante dell'elettroutensile potrebbero provocare lesioni personali.
e) Non sporgersi troppo. Mantenere sempre un appoggio e un equilibrio adeguati. In tal modo è possibile controllare meglio l'elettroutensile nelle situazioni impreviste.
f) Indossare indumenti adeguati. Non indossare abiti larghi o gioielli. Tenere i capelli, gli indumenti e i guanti lontano dalle parti mobili. Abiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta delle polveri, assicurarsi che essi siano installati e utilizzati correttamente. L'impiego di dispositivi per la raccolta delle polveri può ridurre i pericoli legati a queste ultime.
h) Non lasciare che la dimestichezza acquisita dall'uso frequente degli elettroutensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuro degli stessi. Un'azione imprudente potrebbe provocare lesioni personali gravi in una frazione di secondo.

4) Uso e cura dell'elettroutensile

a) Non forzare l'elettroutensile. Utilizzare l'utensile adatto per il lavoro da eseguire. L'elettroutensile corretto funziona meglio e in modo più sicuro, se utilizzato alla velocità per cui è stato progettato.
b) Non utilizzare elettroutensili con interruttori di accensione/spegnimento difettosi. Qualsiasi elettroutensile che non possa essere controllato tramite l'interruttore di accensione/spegnimento è pericoloso e deve essere riparato.
c) Staccare la spina dalla presa di corrente e/o il pacco batteria dell'elettroutensile prima di effettuare qualsiasi tipo di regolazione, di cambiare gli accessori o di riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l'elettroutensile accidentalmente.
d) Quando non vengono usati, custodire gli elettroutensili fuori dalla portata dei bambini e non consentirne l'uso da parte di persone che non abbiano dimestichezza con essi o con queste istruzioni. Gli elettroutensili sono pericolosi in mano a persone inesperte.
e) Sottoporre gli apparecchi elettrici a regolare manutenzione. Verificare se vi siano parti mobili disallineate o inceppate, componenti rotti e qualsiasi altra condizione che possa influire sul funzionamento dell'elettroutensile. Se l'elettroutensile è danneggiato, farlo riparare prima dell'uso. Molti incidenti sono provocati da elettroutensili non sottoposti a corretta manutenzione.
f) Mantenere affilati e puliti gli utensili da taglio. La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di inceppamento e ne facilita il controllo.
g) Utilizzare l'elettroutensile, gli accessori, le punte, ecc. in conformità a queste istruzioni, tenendo conto

delle condizioni operative e del lavoro da eseguire. L'utilizzo dell'elettroutensile per impieghi diversi da quelli previsti può provocare situazioni di pericolo.

h) Mantenere le impugnature e le superfici di presa asciutte, pulite e senza tracce di olio o grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'elettroutensile nel caso di imprevisti.

5) Assistenza

a) L'elettroutensile deve essere riparato da personale qualificato, che utilizzi ricambi originali identici alle parti da sostituire. In questo modo viene garantita la sicurezza dell'elettroutensile.

ISTRUZIONI DI SICUREZZA PER TUTTE LE LAVORAZIONI

Avvertenze di sicurezza comuni per operazioni di smerigliatura, sabbiatura, spazzolatura metallica o taglio:

a) Questo apparato è stato progettato per essere utilizzato come smerigliatrice, sabbiatrice, spazzola o apparato di taglio. Leggere attentamente tutte le avvertenze di sicurezza, istruzioni, illustrazioni e specifiche fornite con l'elettroutensile. La mancata osservanza di tutte le istruzioni elencate di seguito potrebbe dar luogo a scosse elettriche, incendi e/o lesioni personali gravi.
b) Con questo utensile non è consigliabile eseguire lavorazioni di lucidatura. L'esecuzione di operazioni per le quali l'elettroutensile non è stato progettato comporta dei rischi e potrebbe causare lesioni personali.
c) Non convertire questo elettroutensile per farlo funzionare in un modo non specificamente progettato e specificato dal produttore dell'utensile. Tale conversione potrebbe comportare una perdita di controllo e causare gravi lesioni personali.
d) Non utilizzare accessori non progettati appositamente o non specificati dal fabbricante per questo tipo di elettroutensile. Se un accessorio può essere collegato all'elettroutensile, questo non ne garantisce la sicurezza di utilizzo.
e) La velocità nominale dell'accessorio deve essere almeno pari a quella massima indicata sull'elettroutensile. Gli accessori fatti funzionare a una velocità superiore a quella nominale possono rompersi e disintegrarsi.
f) Il diametro esterno e lo spessore dell'accessorio devono rientrare nei valori della capacità nominale dell'elettroutensile. Non è possibile proteggere o controllare adeguatamente gli accessori di dimensioni errate.
g) Le dimensioni del montaggio dell'accessorio devono corrispondere alle dimensioni dell'hardware di montaggio dell'elettroutensile. Gli accessori che non corrispondono alla struttura di montaggio dell'apparato non mantengono l'equilibrio, vibrano eccessivamente e possono causare la perdita di controllo.

h) Non usare accessori danneggiati. Prima di ogni utilizzo controllare gli accessori affinché sul disco abrasivo non vi siano scheggiature e lesioni, non siano presenti crepe o segni eccessivi di usura sul platorello, che le spazzole metalliche non abbiano filamenti metallici staccati o spezzati. Se l'elettroutensile o l'accessorio cade, verificare se ha subito eventuali danni o montare un accessorio integro. Dopo aver ispezionato o installato un accessorio, verificare che l'operatore e le altre persone siano lontane dal piano dell'accessorio in rotazione e far girare a vuoto l'elettroutensile alla massima velocità per un minuto. Normalmente gli accessori danneggiati si rompono durante questa fase di verifica.
i) Usare dispositivi di protezione individuale. A seconda della lavorazione da eseguire, indossare una visiera di protezione od occhiali di sicurezza. Se opportuno, indossare una maschera antipolvere, protezioni per l'udito, guanti e un grembiule da lavoro in grado di arrestare frammenti abrasivi o di lavorazione di piccole dimensioni. Il dispositivo di protezione per gli occhi deve essere in grado di impedire ai detriti generati dalle varie operazioni e proiettati in aria di raggiungere gli occhi. La maschera antipolvere o il respiratore devono essere in grado di filtrare le particelle generate durante il lavoro. L'esposizione prolungata a rumori di alta intensità può causare la perdita dell'udito.
j) Mantenere le altre persone presenti a distanza di sicurezza dall'area di lavoro. Chiunque acceda all'area di lavoro deve indossare dispositivi di protezione individuale adeguati. Frammenti del pezzo in lavorazione o di un accessorio rotto possono essere scagliati via e causare lesioni al di là dell'immediata area di lavoro.
k) Afferrare l'elettroutensile esclusivamente dall'impugnatura isolata se vi è la possibilità che l'accessorio di taglio possa venire a contatto con cavi nascosti o con il proprio cavo di alimentazione. Il contatto con un cavo sotto tensione trasmette la corrente elettrica anche alle parti metalliche esposte dell'apparato e può provocare la folgorazione dell'operatore.
1) Posizionare il cavo di alimentazione lontano dall'accessorio rotante. In caso di perdita di controllo, il cavo può essere tagliato o impigliato e potrebbe avere una forza tale da trascinare la mano o il braccio dell'operatore verso l'accessorio in rotazione.
m) Non appoggiare mai l'elettroutensile finché l'accessorio non si sia completamente arrestato. Mentre l'accessorio gira potrebbe fare presa sulla superficie e trascinare l'elettroutensile, facendone perdere il controllo.
n) Non azionare l'elettroutensile mentre lo si trasporta lungo un fianco. Un contatto accidentale con l'accessorio che gira potrebbe farlo impigliare agli indumenti e trascinarlo verso il corpo dell'operatore.
o) Pulire regolarmente le prese d'aria dell'elettroutensile. La ventola del motore può attirare le polveri all'interno del corpo macchina e l'accumulo eccessivo di polveri di metallo può causare pericoli di natura elettrica.

p) Non utilizzare l'elettroutensile in prossimità di materiali infiammabili. Le scintille potrebbero far incendiare i materiali.
q) Non utilizzare accessori che richiedano l'uso di liquidi di raffreddamento. L'utilizzo di acqua o altri liquidi refrigeranti può provocare elettrocuzione o scosse elettriche.

ISTRUZIONI DI SICUREZZA AGGIUNTIVE PER TUTTE LE LAVORAZIONI

Cause del rimbalzo e salvaguardia dell'operatore

Il contraccolpo è una reazione improvvisa provocata da un disco, un platorello, una spazzola o qualsiasi altro accessorio in rotazione che si incastri o rimanga impigliato. Ciò provoca un arresto immediato dell'accessorio in rotazione, che, a sua volta, causa la perdita di controllo dell'elettroutensile. Quest'ultimo viene spinto nella direzione opposta rispetto alla rotazione dell'accessorio nel punto in cui è stato trattenuto.

Ad esempio, se un disco abrasivo rimane impigliato o si incastra nel pezzo in lavorazione, il bordo del disco penetrato nel punto di inceppamento può scavare nel materiale e causare lo scavalcamento o il rimbalzo del disco. Il disco può saltare sia verso l'operatore che in direzione opposta, a seconda della direzione del suo movimento nel punto di inceppamento. In queste condizioni è possibile che i dischi abrasivi si frantumino.

Un contraccolpo è la conseguenza di un utilizzo non appropriato e/o non corretto dell'elettroutensile, evitabile solamente adottando le misure di sicurezza idonee descritte di seguito:

a) Mantenere una presa salda sull'elettroutensile con entrambe le mani e posizionare il corpo e le braccia in un modo tale da poter resistere alle forze del contraccolpo. Utilizzare sempre l'impugnatura ausiliaria, se presente, per offrire la massima resistenza al rimbalzo o alla reazione di coppia durante l'avviamento. L'operatore può frenare la reazione di coppia o la forza di rimbalzo, se vengono prese le precauzioni adatte.
b) Non appoggiare mai la mano vicino all'accessorio rotante. L'accessorio potrebbe rimbalzare sulle mani dell'operatore.
c) Non posizionare il corpo nella zona verso la quale l'elettroutensile potrebbe spostarsi in caso di contraccolpo. Il contraccolpo spinge l'elettroutensile nella direzione opposta al movimento della mola nel punto in di impigliamento.
d) Prestare particolare attenzione quando si lavora negli angoli, su bordi aguzzi e così via, evitando di far saltellare e di incastrare l'accessorio. Angoli, estremità appuntite o rimbalzi tendono a fare impigliare l'accessorio che ruota e a causare la perdita di controllo o il contraccolpo dell'elettroutensile;
e) Non montare una catena per motosega, una lama da legno, un disco segmentato diamantato con un foro periferico superiore a 10 mm o una lama dentata. Questi accessori danno luogo a contraccolpi e perdita di controllo frequenti.

Avvertenze di sicurezza specifiche per lavorazioni di smerigliatura e taglio

a) Usare solo mole dei tipi specificati per l'elettroutensile e cuffie di protezione specificamente progettate per la mola selezionata. Le mole non concepite per l'elettroutensile non possono essere protette adeguatamente e non sono sicure.

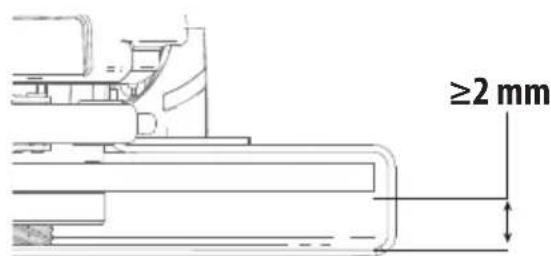

b) La superficie di smerigliatura delle mole a centro depresso deve essere montata al di sotto del piano della linguetta della cuffia di protezione. Non è possibile fornire una protezione adeguata a una mola non montata correttamente che sporge attraverso il piano della linguetta della cuffia protezione.
c) La cuffia di protezione deve essere fissata saldamente all'elettroutensile e posizionata per garantire la massima sicurezza, in modo che una porzione minima della mola sia esposta verso l'operatore. La cuffia di protezione ha lo scopo di proteggere l'operatore da frammenti di mole spezzate, da un contatto accidentale con la mola e dalle scintille che potrebbero incendiare gli indumenti.
d) I dischi devono essere usati solo per le applicazioni consigliate. Per esempio, non si deve eseguire una lavorazione di smerigliatura con la mola da taglio abrasivo. Le mole da taglio abrasivo sono progettate per la smerigliatura periferica. Forze laterali applicate a queste mole possono causarne la frantumazione.
e) Usare sempre flange per mole non danneggiate che siano di misura e forma corrette per la mola selezionata. Se le flange sono adeguate, supportano la mola e ne riducono la possibilità di rottura. Le flange per le mole da taglio possono differire da quelle per le mole smerigliatrici.
f) Non usare mole usurate di elettroutensili di dimensioni maggiori. Le mole progettate per elettroutensili più grandi non sono adatte alle maggiori velocità degli elettroutensili più piccoli e si possono spaccare.
g) Quando si utilizzano mole a funzione doppia, utilizzare sempre la protezione corretta per l'applicazione da eseguire. Il mancato utilizzo della cuffia di protezione corretta potrebbe non fornire il livello di protezione desiderato, il che potrebbe causare lesioni gravi.

Avvertenze di sicurezza aggiuntive specifiche per le operazioni di taglio

a) Non far incastrare la mola da taglio e non esercitare una pressione eccessiva. Non tentare di eseguire tagli troppo profondi. Il sovraccarico del disco aumenta il carico e la suscettibilità alla torsione o all'inceppamento del disco nel taglio, con la possibilità che si verifichi un contraccolpo o una rottura.
b) Non posizionarsi con il corpo allineato alla mola mentre gira, né dietro di essa. Un eventuale contraccolpo mentre la mola, durante il lavoro, si sta allontanando dal corpo dell'operatore, potrebbe scagliare la mola in rotazione e l'elettroutensile direttamente verso l'operatore.

c) Se il disco si inceppa, oppure quando, per una qualsiasi ragione, si interrompe l'operazione di taglio, spegnere l'elettroutensile e tenerlo fermo nel pezzo fino a quando il disco si è arrestato del tutto. Non tentare mai di rimuovere la mola da taglio mentre è in movimento, altrimenti può rimbalzare. Indagare e adottare misure correttive per eliminare la causa dell'inceppamento del disco;
d) non riprendere l'operazione di taglio nel pezzo. Far raggiungere la massima velocità alla mola e poi rientrare con attenzione nel taglio. La mola può incepparsi, scavalcare o rimbalzare se l'apparato elettrico viene riavviato quando ancora è dentro al pezzo in lavorazione.
e) Pannelli o altri pezzi di grandi dimensioni vanno sorretti per minimizzare il rischio che la mola sia pinzata o che rimbalzi. I pezzi più grandi tendono a incurvarsi sotto il loro stesso peso. Devono essere collocati dei supporti sotto al pezzo da lavorare vicino alla linea di taglio e all'estremità del pezzo, su entrambi i lati del disco;
f) Prestare ancora più attenzione quando si eseguono "tagli a tuffo" all'interno di pareti o di altre aree cieche. La parte sporgente della mola potrebbe tagliare tubi del gas o dell'acqua, cavi elettrici o anche oggetti che possono provocarne il rimbalzo.
g) Non tentare di eseguire tagli in curva. La sollecitazione eccessiva della mola aumenta il carico e la suscettibilità alla torsione o all'inceppamento della mola nel taglio, con la possibilità di rimbalzo o di rottura e il rischio di gravi lesioni personali.

Ulteriori precauzioni di sicurezza riguardanti le operazioni di levigatura

a) Utilizzare carta vetrata di dimensioni adeguate. Nella scelta della carta vetrata seguire i consigli del fabbricante. Una carta vetrata che sporga troppo oltre il platorello di carteggiatura comporta il rischio di lacerazioni e può restare impigliata, distruggere la mola o provocare un contraccolpo.

Ulteriori precauzioni di sicurezza riguardanti le operazioni di spazzolatura metallica

a) Essere consapevoli del fatto che dalla spazzola potrebbero staccarsi ed essere proiettate setole di metallo anche durante l'uso normale. Non forzare le setole con un eccessivo carico sulle spazzola. Le setole metalliche penetrano facilmente gli abiti leggeri e/o la pelle.
b) Se è specificato l'uso di una cuffia di protezione durante la spazzolatura con spazzola/mola metallica, evitare che la spazzola o la mola metallica vengano a contatto con la cuffia di protezione. La mola o la spazzola metallica possono aumentare di diametro durante il lavoro per via delle forze centrifughe.

Norme di sicurezza aggiuntive per smerigliatrici

a) Non utilizzare mole di Tipo 11 (a coppa svasata) con questo elettroutensile. L'utilizzo di accessori inappropriati può provocare lesioni alle persone.
b) Utilizzare sempre l'impugnatura laterale. Serrare saldamente l'impugnatura. L'impugnatura laterale deve essere sempre utilizzata per mantenere il controllo dell'elettroutensile in qualsiasi momento.

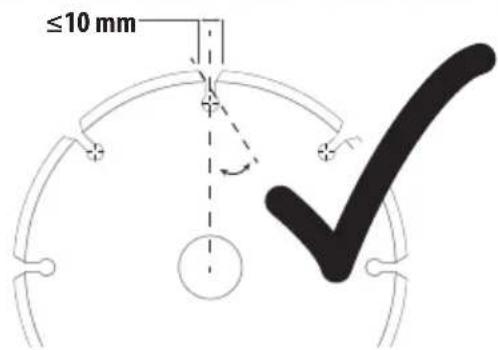

c) Quando si utilizzano mole diamantate segmentate, utilizzare soltanto quelle con gioco periferico non superiore a 10 mm e angolo di inclinazione negativo (vedere Tabella Informazioni aggiuntive per cuffie di protezione e accessori.)

Rischi residui

Malgrado l'applicazione delle principali norme di sicurezza e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Tali rischi sono:

• rischio di menomazioni uditive;
• rischio di lesioni personali dovute a particelle proiettate in aria;
• rischio di ustioni causate da parti che si arroventano durante l'uso;
• rischio di lesioni personali causate dall'uso prolungato.
• rischio derivante dalle polveri di sostanze pericolose.

Sicurezza elettrica

Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. La fornitura del voltaggio e della corrente deve essere conforme alle specifiche indicate sulla targa.

Questo elettroutensile DEWALT possiede un doppio isolamento in conformità alla norma EN62841; perciò non è necessario il collegamento a terra.

AVERTENZA: si raccomanda l'uso di un interruttore differenziale (RCD) con una corrente residua nominale di 30 mA o inferiore.

Se il cavo di alimentazione è danneggiato, sostituirlo con un cavo appositamente predisposto disponibile presso i centri di assistenza DEWALT.

Sostituzione della spina (solo per Regno Unito e Irlanda)

Se dovesse essere necessario installare una nuova spina:

• smaltire la vecchia spina in sicurezza;
  • collegare il filo marrone al terminale sotto tensione nella spina;
  • collegare il filo blu al terminale neutro.

AVERTENZA: non deve essere effettuato alcun collegamento al terminale di messa a terra.

Seguire le istruzioni di montaggio fornite con le spine di buona qualità. Fusibile consigliato: 13 A.

Utilizzo di un cavo di prolunga

È preferibile non utilizzare un cavo di prolunga, tranne nei casi in cui sia assolutamente necessario. Utilizzare un cavo di prolunga approvato, adatto per la tensione in ingresso del caricabatterie (vedere la sezione "Dati tecnici"). La sezione minima del conduttore è di 1,5 mm ^2 ; la lunghezza massima è 30 m. Se si utilizza un avvolgitore, estrarre il cavo per l'intera lunghezza.

Contenuto della confezione

La confezione contiene:

1 Smerigliatrice angolare
1 Cuffia di protezione
1 Impugnatura laterale
1 Flangia di sostegno
1 Dado di serraggio filettato
1 Chiave a brugola
1 Manuale di istruzioni

• Verificare se l'elettroutensile, i componenti o gli accessori presentino danni eventualmente verificatisi durante il trasporto.
• Prima di utilizzare il prodotto prendersi il tempo per leggere e comprendere a fondo questo manuale.

Riferimenti sull'elettroutensile

Sull'utensile sono apposti i seguenti pittogrammi:

Leggere il manuale di istruzioni prima dell'uso.

Indossare dispositivi di protezione per l'udito.

Indossare occhiali di sicurezza.

Adoperare sempre con entrambe le mani.

Non utilizzare la protezione Tipo B per operazioni di taglio.

Posizione del codice data (Fig. D)

Il codice data di produzione 11 consiste in un anno a 4 cifre seguito da una settimana a 2 cifre ed è esteso da un codice di fabbrica a 2 cifre.

Descrizione (Fig. A, B)

AI VERTENZA: non modificare mai questo elettroutensile una sua parte. Ne potrebbero derivare danni materiali o lesioni alle persone.

1 Pulsante di blocco dell'alberino
2 Alberino
3 Impugnaturalaterale
4 Flangia di sostegno
5 Dado di serraggio
6 Protezione
7 Grilletto di azionamento
8 Levetta di sicurezza
9 Leva di rilascio cuffia di protezione
10 Sistema di espulsione della polvere

Uso previsto

Questa smerigliatrice angolare ad alta resistenza è stata progettata per lavorazioni professionali di smerigliatura, sabbiatura, spazzolatura metallica e taglio.

NON utilizzare mole diverse dalle mole a centro depresso e lamellari.

NON utilizzare l'elettroutensile in ambienti umidi o in presenza di liquidi o gas infiammabili.

Questa smerigliatrice angolare ad alta resistenza è un apparato elettrico per uso professionale.

NON consentire ai bambini di venire a contatto con questo elettroutensile. L'uso di questo utensile da parte di persone inesperte deve avvenire sotto sorveglianza.

PERICOLO: non usare per tagliare o intagliare il legno. Non utilizzare dischi da taglio dentati di alcun tipo. Possono verificarsi gravi lesioni personali.

• Bambini e infermi. Questo dispositivo non è destinato all'uso da parte di bambini piccoli o persone inferme senza adeguata supervisione.
• Questo prodotto non è destinato all'uso da parte di persone di qualsiasi età con capacità fisiche, sensoriali o mentali ridotte o prive di esperienza e conoscenze o competenze, a meno che siano sorvegliate da parte di una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questo prodotto.

Impugnatura laterale antivibrazione

L'impugnatura laterale antivibrazione offre l'ulteriore comodità di assorbire le vibrazioni causate dall'utensile.

Sistema di aspirazione polveri (Fig. A)

Il sistema di espulsione della polvere 10 ne evita l'accumulo intorno alla protezione e all'entrata del motore e ne minimizza la quantità che entra nell'alloggiamento del motore.

ASSEMBLAGGIO E REGOLAZIONI

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'elettroutensile e staccare la spina dalla presa di corrente prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Assicurarsi che l'interruttore di azionamento sia in posizione di spegnimento (OFF). Un avvio accidentale potrebbe provocare lesioni a persone.

Fissaggio dell'impugnatura laterale (Fig. B)

AVERTENZA: prima di utilizzare l'utensile, verificare che impagnatura sia fissata saldamente.

Avvitare a fondo l'impugnatura laterale 3 in uno degli innesti presenti su ciascun lato della scatola ingranaggi. L'impugnatura laterale deve essere sempre utilizzata per mantenere il controllo dell'utensile in qualsiasi momento.

Cuffie di protezione

ATTENZIONE: le cuffie di protezione devono essere uscire con tutte le mole, i dischi di taglio, i dischi lamellari per levigatura, le spazzole metalliche e

le mole a spazzola. Fare riferimento alla Figura A per vedere le cuffie di protezione fornite in dotazione con l'elettroutensile. Per alcune applicazioni potrebbe essere necessario acquistare la cuffia protezione corretta presso il proprio rivenditore o il centro di assistenza autorizzato di zona.

ATTENZIONE: quando si utilizza una protezione della media di Tipo A (taglio) per la smerigliatura, la protezione del disco potrebbe interferire con il pezzo da lavorare causando un controllo insufficiente.

ATTENZIONE: quando si utilizza una protezione della mola di Tipo B (smerigliatura) per operazioni di taglio con mole abrasive legate, vi è un aumento del rischio di esposizione a scintille e particelle emesse, nonché all'esposizione a frammenti di mola in caso di scoppio della mola.

ATTENZIONE: quando si utilizza una protezione della mola di Tipo A (taglio), Tipo B (smerigliatura) per operazioni di troncatura e facciate in calcestruzzo o muratura, aumenta il rischio di esposizione alla polvere e perdita di controllo con conseguente contraccolpo.

NOTA: la smerigliatura e il taglio dei bordi possono essere eseguiti con mole di tipo 27 progettate e previste per questo scopo; le mole con spessore di 6 mm sono concepite per la smerigliatura di superficie, mentre per quelle più sottili di Tipo 27 deve essere consulta l'etichetta del fabbricante per vedere se possono essere utilizzate per la smerigliatura di superficie oppure soltanto per la smerigliatura / il taglio dei bordi. Una protezione della mola di Tipo A (taglio) deve essere utilizzata per qualsiasi mola per cui sia vietata la smerigliatura di superficie. Una protezione della mola di Tipo A (taglio) (precedentemente denominata tipo 1/41) deve essere utilizzata per qualsiasi mola a doppia funzione (smerigliatura e taglio abrasivo combinati). Il taglio può essere eseguito anche utilizzando una mola Tipo 1/41 e una protezione della mola di Tipo A precedentemente denominata protezione Tipo 1/41.

NOTA: vedere la Tabella delle applicazioni di accessori e cuffie di protezione per scegliere la combinazione di cuffia di protezione / accessori corretta.

Regolazione e montaggio della protezione (Fig. C, D)

ATTENZIONE: spegnere l'unità e scollegare l'apparato di regolare o rimuovere o installare gli attacchi o gli accessori.

ATTENZIONE: PRIMA di mettere in funzione l'utensile, e trarsi di individuare su quale opzione di regolazione della protezione è impostato l'utensile.

Opzioni di regolazione

Per la regolazione della protezione, la leva di sblocco della protezione 9 si inserisce in uno dei fori di allineamento 15 sul collare della protezione utilizzando una funzione di cricchetto. La smerigliatrice offre due opzioni per questa regolazione.

- One-touch ™: in questa posizione la parte anteriore di innesto è inclinata e scorre sul foro di allineamento successivo quando la protezione è ruotata in senso orario

ITALIANO

(mandrino rivolto verso l'utente) ma si auto-blocca in senso antiorario.

- Two-touch TM: in questa posizione la parte anteriore di innesto è diritta e squadrata. Non scorrerà sul foro di allineamento successivo a meno che non si tenga premuta la leva di sblocco della protezione e contemporaneamente si faccia ruotare la protezione sia in senso orario che antiorario (mandrino rivolto verso l'utente).

One-Touch™

Two-Touch™

Impostazione delle opzioni di regolazione della protezione

Per regolare la leva di rilascio della protezione 9 per l'opzione di regolazione desiderata:

1. Rimuovere la vite 12 utilizzando una punta T20.
2. Rimuovere la leva di sblocco della protezione prendendo nota della posizione della molla. Scegliere l'estremità della leva per l'opzione di regolazione desiderata. One-touch utilizzerà l'estremità inclinata della leva di rilascio cuffia di protezione 9 per impegnare i fori di allineamento 15 sul collare della protezione. Two-touch utilizzerà l'estremità squadrata per impegnare i fori di allineamento 15 sul collare della protezione.
3. Riposizionare la leva, posizionando l'estremità prescelta sotto la molla 13. Assicurarsi che la leva sia correttamente a contatto con la molla.
4. Riposizionare la vite e la coppia a 2,0-3,0 N-m. Assicurare la corretta installazione con la funzione di ritorno della molla premendo la leva di sblocco della protezione 9.

Montaggio della protezione (Fig. D)

ATTENZIONE: Prima di montare la protezione, assicurarsi a vite, la leva, e la molla siano inserite in modo corretto prima di montare la protezione.

1. Con il mandrino rivolto verso l'operatore, premere e tenere premuta la leva di sblocco della protezione 9.
2. Allineare le alette 21 sulla protezione alle scanalature 14 sulla scatola del cambio.
3. Premere la protezione verso il basso finché le alette della protezione non si innestano e ruotano nella scanalatura sul mozzo della scatola del cambio. Rilasciare la leva di rilascio della protezione.
4. Per montare la protezione:

One-touch™ : ruotare la protezione in senso orario nella posizione di lavoro desiderata. Premere e tenere premuta la leva di sblocco della protezione 9 per ruotare la protezione in senso antiorario.

Two-touch™: premere e tenere premuta la leva di sblocco della protezione 9. Ruotare la protezione in senso orario o anti-orario nella posizione di lavoro desiderata.

NOTA: il corpo della protezione deve essere posizionato tra l'alberino e l'operatore per fornire la massima protezione dell'operatore.

La leva di sblocco della protezione deve innestarsi in uno dei fori di allineamento 15 sul collare della protezione. Questo assicura la tenuta della protezione.

1. Per rimuovere la protezione, seguire i passaggi 1–3 di queste istruzioni in ordine inverso.

Flange e mole

Montaggio di mole senza mozzo (Fig. E)

AVVERTENZA: la mancata corretta installazione della foggia, del dado di serraggio e/o della mola può causare gravi lesioni (o danni all'utensile o alla mola).

ATTENZIONE: le flange in dotazione devono essere variate con mole di levigatura di Tipo 27 e Tipo 42 e dischi di taglio di Tipo 41. Vedere la Tabella delle applicazioni degli accessori e delle protezioni per ulteriori informazioni.

AVERTENZA: è necessaria una protezione della mola chiusa e bilaterale durante l'utilizzo dei dischi di taglio.

AVERTENZA: l'utilizzo di una flangia o di una cuffia protezione danneggiata o il mancato utilizzo di una flangia e di una cuffia di protezione corrette può provocare lesioni alle persone in caso di rottura della mola e al contatto con la mola. Vedere la Tabella delle applicazioni degli accessori e delle protezioni per ulteriori informazioni.

1. Appoggiare la smerigliatrice su un tavolo, con la cuffia di protezione sollevata.
2. Inserire la flangia di sostegno non filettata 4 sull'alberino 2 con il centro sollevato (pilota) rivolto verso la mola.
3. Posizionare la mola 16 contro la flangia di sostegno, centrando la mola sul centro sollevato (pilota) della flangia di sostegno.
4. Tenendo premuto il pulsante di blocco dell'alberino e con le depressioni esagonali rivolte lontano dall'alberino, avvitare il dado di serraggio 5 sull'alberino in modo che le alette si innestino nelle due scanalature dell'alberino.
5. Tenendo premuto il tasto di blocco dell'alberino, serrare la flangia di bloccaggio con una chiave 20.
6. Per rimuovere la mola, premere il tasto di blocco dell'alberino e allentare la flangia di bloccaggio filettata con una chiave.

Montaggio dei platorelli di sabbiatura (Fig. F)

NOTA: non è necessario montare la cuffia di protezione quando si utilizzano mole per levigatura che prevedono l'impiego di platorelli di supporto, spesso chiamati dischi in resina di fibra. Dal momento che non è necessaria una protezione per questi accessori, la protezione potrebbe essere o non essere delle dimensioni corrette se utilizzata.

AVVERTENZA: la mancata corretta installazione della foggia, del dado di serraggio e/o della mola può causare gravi lesioni (o danni all'utensile o alla mola).

AVVERTENZA: è necessario reinserire una protezione di cuiata per le applicazioni con mola di smerigliatura, mola di taglio, disco di sabbiatura, spazzola metallica

o mola metallica una volta completate le operazioni di sabbiatura.

1. Posizionare o inserire correttamente il platorello 17 sull'alberino.
2. Posizionare il disco per carteggiatura 18 sul platorello 17.
3. Tenendo premuto il blocco dell'alberino 1, far passare il dado di serraggio del disco 19 sull'alberino, guidando il mozzo sollevato sul dado di serraggio al centro del disco di sabbiatura e del platorello.
4. Stringere il dado di serraggio a mano. Quindi premere il tasto di blocco dell'alberino facendo ruotare il disco di sabbiatura finché il disco di sabbiatura e il dado di serraggio non vengono sistemiati in posizione.
5. Per rimuovere la mola, afferrare e ruotare il platorello e il disco di sabbiatura tenendo premuto il tasto di blocco dell'alberino.

Montaggio e rimozione delle mole con mozzo (Fig. A)

Le mole con mozzo si installano direttamente sull'alberino filettato M14. La filettatura di un accessorio deve corrispondere alla filettatura dell'alberino.

1. Rimuovere la flangia di supporto tirandola lontano dall'apparato.
2. Filettare la mola sull'alberino 2 manualmente.
3. Premere il tasto di blocco dell'alberino 1 e utilizzare una chiave per serrare il mozzo della mola.
4. Invertire la procedura di sopra per rimuovere la mola.

AVVISO: il mancato posizionamento corretto della mola prima dell'accensione dell'apparato può provocare danni all'apparato o alla mola.

Montaggio di spazzole di ferro e mole e spazzola (Fig. A)

AWERTENZA: la mancata corretta installazione della fregia, del dado di serraggio e/o della mola può causare gravi lesioni (o danni all'utensile o alla mola).

ATTENZIONE: per ridurre il rischio di lesioni personali, indossare guanti di protezione durante la manipolazione di spazzole metalliche e mole a spazzola. Possono essere affiliate.

ATTENZIONE: per ridurre il rischio di danni alla sull'agliatrice, la mola o la spazzola non deve toccare la cuffia di protezione durante il montaggio o l'uso. Potrebbero conseguire dei danni non visibili all'accessorio, causando la frattura delle parti metalliche dalla mola o dalla lamella dell'accessorio.

Le spazzole metalliche o le mole a spazzola si inseriscono direttamente sull'alberino filettato senza l'uso di flange. Utilizzare esclusivamente spazzole o mole a spazzola dotato di un mozzo filettato M14. Questi accessori sono disponibili a un costo aggiuntivo presso il vostro rivenditore locale o un centro di assistenza autorizzato.

1. Appoggiare la smerigliatrice su un tavolo, con la cuffia di protezione sollevata.

2. Filettare la mola sull'alberino manualmente.

3. Premere il tasto di blocco dell'alberino 1 e utilizzare una chiave sul mozzo della mola o spazzola di ferro per serrare la mola.

4. Per rimuovere la mola, invertire la procedura di cui sopra.

AVVISO: per ridurre il rischio di danni all'apparato, sistemare correttamente il mozzo della mola prima di accendere l'apparato.

Prima dell'uso

• Installare la cuffia di protezione e il disco o la mola appropriati. Non utilizzare dischi o mole troppo consumati.
• Assicurarsi che le flange interna ed esterna siano montate correttamente. Seguire le istruzioni fornite nella Tabella delle applicazioni di accessori e cuffie di protezione.
• Assicurarsi che il disco o la mola ruoti nella direzione delle frecce indicate sull'accessorio e sull'elettroutensile.
• Non usare accessori danneggiati. Prima di ogni utilizzo controllare gli accessori: verificare che i dischi abrasivi non siano scheggiati e lesionati, che il platorello non presenti crepe o segni di usura eccessivi o che la spazzola metallica non abbia filamenti staccati o spezzati. Se l'elettroutensile o l'accessorio cade, verificare se ha subito eventuali danni o montare un accessorio integro. Dopo aver ispezionato o installato un accessorio, verificare che l'operatore e le altre persone siano lontane dal piano dell'accessorio in rotazione e far girare a vuoto l'elettroutensile alla massima velocità per un minuto. Normalmente gli accessori danneggiati si rompono durante questa fase di verifica.

UTILIZZO

Istruzioni per l'uso

AVERTENZA: attenersi sempre alle istruzioni di sicurezza e alle normative in vigore.

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'elettroutensile e staccare la spina dalla presa di corrente prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Assicurarsi che l'interruttore di azionamento sia in posizione di spegnimento (OFF). Un avvio accidentale potrebbe provocare lesioni a persone.

AWERTENZA:

Assturarsi che tutti i materiali da smerigliare o tagliare siano fissati saldamente.

• Fissare e sostenere il pezzo da lavorare. Usare una morsa o dei morsetti per tenere fermo e sostenere il pezzo da lavorare a una piattaforma stabile. È importante fissare e sostenere il pezzo saldamente per impedire movimenti del pezzo e la perdita del controllo. L'eventuale spostamento del pezzo o perdita di controllo della smerigliatrice possono costituire un pericolo e provocare lesioni alle persone.
• Pannelli o altri pezzi di grandi dimensioni vanno sorretti per minimizzare il rischio che la mola sia pinzata o che rimbalzi. I pezzi più grandi tendono a incurvarsi sotto il loro stesso peso. Devono essere collocati dei supporti sotto al pezzo da lavorare

vicino alla linea di taglio e all'estremità del pezzo, su entrambi i lati del disco;

• Indossare sempre guanti da lavoro a norma durante l'uso di questo elettroutensile.
  • La scatola degli ingranaggi diventa rovente durante l'uso.
• Applicare solo una leggera pressione sull'elettroutensile. Non esercitare pressioni laterali sulla mola/sul disco.
• Installare sempre la protezione e il disco o la mola appropriata. Non utilizzare dischi o mole troppo consumati.
• Assicurarsi che le flange interna ed esterna siano montate correttamente.
• Assicurarsi che il disco o la mola ruoti nella direzione delle frecce indicate sull'accessorio e sull'elettroutensile.
• Evitare i sovraccarichi. Se l'elettroutensile si surriscalda, farlo funzionare a vuoto per qualche minuto per raffreddare l'accessorio. Non toccare gli accessori prima che si siano raffreddati. Le lame/i dischi diventano roventi durante l'uso.
  • Non operare mai con la mola senza una cuffia di protezione adeguata installata.
  • Non utilizzare l'apparato elettrico con un supporto tagliato.
  • Non usare mai dischi deformabili insieme a prodotti abrasivi con agglomerante.
• Attenzione: la mola continua a girare anche dopo lo spegnimento della smerigliatrice.

Posizione corretta delle mani (Fig. G)

AVVERTENZA: per ridurre il rischio di gravi lesioni alle persone, tenere SEMPRE le mani nella posizione corretta, come illustrato in figura.

AVVERTENZA: per ridurre il rischio di gravi lesioni alle persone, mantenere SEMPRE una presa sicura allo scopo di prevenire reazioni improvvisie.

Per una presa corretta, stringere con una mano l'impugnatura laterale 3 e con l'altra il corpo della smerigliatrice, come mostrato nella Figura G.

Grilletto di azionamento e blocco di sicurezza del grilletto (Fig. A)

AVVERTENZA: prima di utilizzare l'apparato, verificare che impugnatura sia fissata saldamente.

1. Per accendere l'utensile, premere leva di blocco di sicurezza 8 verso il basso dell'utensile, poi premere il grilletto di azionamento 7. La smerigliatrice entra in funzione quando si preme l'interruttore a leva.
2. Spegnere l'utensile rilasciando l'interruttore di azionamento.

AVERTENZA: stringere saldamente l'impugnatura le e il corpo della levigatrice per mantenere il controllo all'avvio e durante l'uso, fino a quando la mola o l'accessorio non sia completamente ferma/o. Assicurarsi che la mola sia completamente ferma prima di appoggiare l'apparato.

AVERTENZA: attendere che il motore dell'elettroutensile raggiunga la massima velocità prima di toccare la superficie da lavorare. Sollevare l'utensile dalla superficie da lavorare prima di spegnerlo.

Blocco dell'alberino (Fig. B)

Il blocco dell'alberino 1 serve a prevenire la rotazione dell'alberino durante il montaggio o la rimozione delle mole. Agire sul blocco del'alberino solo quando l'apparato è spento, con il cavo elettrico staccato dalla presa e dopo che è completamente fermo.

AVVISO: per ridurre il rischio di danneggiare l'apparato, non inserire il blocco dell'alberino durante il funzionamento. Altrimenti si danneggia l'apparato e gli accessori presenti potrebbero schizzare via, causando possibili lesioni.

Per inserire il blocco, premere il pulsante di blocco dell'alberino e ruotarlo fino a quando non gira più.

Smerigliatura di superficie, sabbiatura e spazzolatura metallica

ATTENZIONE: utilizzare sempre la protezione secondo le istruzioni contenute nel presente manuale.

AVERTENZA: ACCUMULO di polveri metalliche. Nettavorazioni su metalli, l'uso estensivo di dischi lamellari aumenta le possibilità di scossa elettrica. Per ridurre questo rischio, inserire un interruttore differenziale prima dell'utilizzo e pulire le prese d'aria giornalmente con aria compressa, seguendo le istruzioni di manutenzione.

Per eseguire operazioni sulla superficie di un pezzo:

1. Attendere che l'elettroutensile raggiunga la massima velocità prima di toccare la superficie di lavorazione.
2. Applicare una pressione minima sulla superficie di lavorazione, lasciando funzionare l'elettroutensile a velocità elevata. La velocità di rimozione del materiale è eccellente quando l'elettroutensile funziona ad alta velocità.

An

Angolo di inclinazione

1. Mantenere un'angolazione appropriata tra l'apparato e la superficie di lavoro. Fare riferimento alla tabella in base a una determinata funzione.

Funzione Angolo di	inclinazione
Rettifica 20°-30°
Carteggiatura con disco lamellare	5°-10°
Carteggiatura con platorello 5°-15°
Spazzolatura metallica 5°-10°

1. Mantenere il contatto tra il bordo della mola e la superficie di lavoro.

2. Se si esegue la smerigliatura, la levigatura con dischi lamellari o la spazzolatura metallica, spostare continuamente l'apparato con un movimento avanti e indietro per evitare di creare squarci nella superficie di lavoro.

3. Se si esegue la sabbiatura con un platorello, spostare l'apparato costantemente in linea retta per impedire lasciare segni di bruciatura e impronte circolari sulla superficie di lavoro.

NOTA: consentire all'apparato di rimanere appoggiato sul piano di lavoro senza muoversi danneggia il pezzo da lavorare.

1. Rimuovere l'elettroutensile dalla superficie di lavorazione prima di spegnerlo. Attendere che la rotazione dell'elettroutensile si sia arrestata prima di appoggiarlo.

ATTENZIONE: prestare particolare attenzione durante la lavorazione su un bordo, siccome è possibile che si verifichi un movimento brusco improvviso della smerigliatrice.

Precauzioni da prendere quando si lavora su un pezzo verniciato

1. La sabbiatura o la spazzolatura metallica di vernici a base di piombo NON è CONSIGLIATA per via delle difficoltà che presenta il controllo delle polveri contaminate. I bambini e le donne in stato interessante sono i soggetti più a rischio di avvelenamento da piombo.
2. Siccome è difficile determinare se una vernice contiene piombo senza un'analisi chimica, consigliamo di attenersi alle seguenti precauzioni per la levigatura di superfici verniciate:

Sicurezza delle persone

1. Laddove vengano effettuate operazioni di levigatura di vernici o spazzolatura metallica, non consentire l'accesso all'area di lavoro a bambini e donne in stato interessante finché tutte le operazioni di pulizia non saranno completate.
2. Tutte le persone che entrano nell'area di lavoro devono indossare una maschera anti-polvere o un respiratore. Il filtro deve essere sostituito ogni giorno o ognivalvolta il soggetto presenti difficoltà respiratorie.

NOTA: è necessario utilizzare esclusivamente maschere anti-polvere adatte per la lavorazione con le polveri e i fumi delle vernici a base di piombo. Le normali maschere per vernici non offrono questa protezione. Consultare il proprio rivenditore locale per una maschera anti-polvere appropriata omologata NIOSH.

1. NON MANGIARE, BERE o FUMARE nell'area di lavoro per impedire l'ingestione di particelle di vernice contaminata. Gli operai devono lavarsi e cambiarsi PRIMA di mangiare, bere o fumare. Non lasciare residui di cibi, bevande o fumo nell'area di lavoro, dove è possibile che si accumuli la polvere.

Sicurezza ambientale

1. La vernice deve essere rimossa in modo tale da minimizzare la quantità di polvere generata.
2. Le aree dove vengono effettuate operazioni di asportazione della vernice devono essere sigillate con rivestimenti in plastica dello spessore di 4 mils.
3. La levigatura deve essere eseguita in modo tale da ridurre le tracce di polvere di vernice al di fuori dell'area di lavoro.

Pulizia e smaltimento

1. È necessario aspirare e pulire accuratamente ogni giorno tutte le superfici nell'area di lavoro per tutta la durata del progetto di levigatura o carteggiatura. I sacchetti filtranti dell'aspirapolvere devono essere sostituiti regolarmente.
2. Gli stracci utilizzati durante la lavorazione devono essere raccolti e smaltiti insieme ai residui della polvere o a qualsiasi altro detrito prodotto dall'asportazione. Tali residui devono essere riposti in contenitori di scarto sigillati e smaltiti tramite le regolari procedure di raccolta dei rifiuti. Durante le operazioni di pulizia, è necessario tenere i bambini e le donne in stato interessante lontano dall'area di lavoro.
3. Tutti i giocattoli, i mobili lavabili e gli utensili utilizzati dai bambini devono essere lavati accuratamente prima di essere riutilizzati.

Smerigliatura e taglio dei bordi

AVVERTENZA: non usare le mole per la smerigliatura dei massi mole da taglio per le applicazioni di smerigliatura di superficie, poiché queste mole non sono progettate per le pressioni laterali riscontrate con la smerigliatura in superficie. Si potrebbero causare la rottura della mola e lesioni.

ATTENZIONE: le mole utilizzate per la smerigliatura diordi e il taglio possono causare rotture o rimbalzi se si piegano o si attorcigliano mentre l'elettroutensile viene utilizzato. In tutte le operazioni di smerigliatura/taglio dei bordi, il lato aperto della protezione deve essere posizionato lontano dall'operatore.

AVVISO: la smerigliatura/il taglio dei bordi con una mola di Tipo 27 devono essere limitati al taglio e alla dentellatura di superficie (meno di 13 mm di profondità quando la mola è nuova). Ridurre la profondità di taglio/dentellatura pari alla riduzione del raggio della mola man mano che si consuma. Vedere la Tabella delle applicazioni di accessori e cuffie di protezione per ulteriori informazioni. La smerigliatura / taglio dei bordi con una mola di Tipo 41 richiede l'utilizzo di una protezione di Tipo A.

1. Attendere che l'elettroutensile raggiunga la massima velocità prima di toccare la superficie di lavorazione.
2. Applicare una pressione minima sulla superficie di lavorazione, lasciando funzionare l'elettroutensile a velocità elevata. La velocità di smerigliatura/taglio è al massimo quando l'apparato funziona ad alta velocità.
3. Posizionarsi in modo che il lato inferiore aperto della mola non sia rivolto verso di sé.
4. Una volta che si è iniziato un taglio e creato un intaglio nel pezzo, non cambiare l'inclinazione del taglio. Un cambio dell'inclinazione del taglio potrebbe far piegare la mola causandone la rottura. Le mole per la smerigliatura dei bordi non sono progettate per resistere alle pressioni laterali causate dalla piegatura.
5. Rimuovere l'elettroutensile dalla superficie di lavorazione prima di spegnerlo. Attendere che la rotazione dell'elettroutensile sia terminata prima di appoggiarlo.

Lavorazioni su metalli

Nelle lavorazioni su parti metalliche, assicurarsi che sia stato inserito un interruttore differenziale per evitare i rischi residui causati da sfridi metallici.

Se la corrente è stata interrotta dall'interruttore differenziale, portare l'apparato presso un centro di assistenza autorizzato DEWALT.

AVVERTENZA: in condizioni di lavoro estreme, durante l'orrazioni su metalli si possono accumulare polveri conduttive dentro l'alloggiamento del motore. Ciò può far degradare l'isolamento protettivo della macchina, con possibili rischi di scossa elettrica.

Per evitare l'accumulo di sfridi metallici dentro la macchina, si raccomanda di pulire le prese d'aria giornalmente. Vedere Manutenzione.

Taglio nel metallo

Per il taglio di abrasivi agglomerati, utilizzare sempre la protezione di Tipo A.

Durante il taglio, lavorare con un'alimentazione moderata, adattata al materiale di taglio. Non esercitare pressione sul disco di taglio e non inclinare né far oscillare la macchina.

Non ridurre la velocità dei dischi di taglio in corsa applicando una pressione laterale.

La macchina deve sempre funzionare con un movimento di smerigliatura verso l'alto. Altrimenti sussiste il rischio che venga fatta fuoriuscire dal taglio in modo incontrollato.

Durante il taglio di profili e barre quadrate, è consigliabile iniziare dalla sezione trasversale più piccola.

Smerigliatura grezza

Non utilizzare mai un disco da taglio per la sgrossatura. Utilizzare sempre la protezione di Tipo B.

I risultati ottimali di sgrossatura sono ottenuti impostando la macchina a un'angolazione compresa tra 30°-40°. Spostare la macchina avanti e indietro con una pressione moderata. In tal modo, il pezzo da lavorare non si scalderà eccessivamente, non si scolorirà e non si formeranno scanalature.

Taglio di pietra

La macchina deve essere utilizzata esclusivamente per il taglio a secco.

Per il taglio della pietra, è consigliabile utilizzare un disco di taglio diamantato. Far funzionare la macchina soltanto con una maschera anti-polvere aggiuntiva.

Consigli per la lavorazione

Esercitare cautela nel taglio di scanalature in pareti strutturali.

Le scanalature nelle pareti strutturali sono soggette alle normative specifiche di ciascun paese. Tali normative devono essere osservate in tutti i casi. Prima di iniziare il lavoro, consultare l'ingegnere strutturale, l'architetto o il responsabile edile competente.

MANUTENZIONE

Questo elettroutensile DEWALT è stato progettato per funzionare a lungo con una minima manutenzione. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'elettroutensile e sottoporlo a pulizia periodica.

AWERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'elettroutensile e staccare la spina dalla presa di corrente prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Assicurarsi che l'interruttore di azionamento sia in posizione di spegnimento (OFF). Un avvio accidentale potrebbe provocare lesioni a persone.

Spazzole del motore autoespellenti

Il motore si arresta automaticamente indicando che le spazzole di carbone sono quasi del tutto consumate e che l'apparato deve essere portato in assistenza. La riparazione delle spazzole di carbone non può essere realizzata dall'utente. Portare l'apparato presso un centro di assistenza autorizzato DEWALT.

Lubrificazione

L'elettroutensile non richiede alcuna ulteriore lubrificazione.

Pulizia

AVVERTENZA: pericolo di scosse elettriche e rischio manico. Scollegare l'elettroutensile dalla sorgente di alimentazione elettrica prima di procedere alla pulizia.

AVVERTENZA: per garantire un funzionamento sicuro e efficiente, mantenere sempre puliti l'elettroutensile e le feritoie di ventilazione.

AVERTENZA: non usare mai solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell'utensile. Queste sostanze chimiche rischiano di indebolire i materiali di cui sono fatte tali parti. Usare un panno inumidito solo con acqua e un detergente neutro. Fare in modo di evitare che penetri del liquido all'interno dell'utensile e non immergere alcuna sua parte direttamente in un liquido.

Le feritoie di ventilazione possono essere pulite con uno spazzolino asciutto e morbido con setole di materiale non metallico e/o con un aspirapolvere adatto. Non utilizzare acqua o soluzioni detergenti. Indossare occhiali di sicurezza e una mascherina antipolvere omologati.

Accessori opzionali

AWERTENZA: poiché accessori diversi da quelli offerti di DWALT, non sono stati testati con questo prodotto, l'utilizzo di tali accessori potrebbe essere pericoloso. Per ridurre il rischio di lesioni alle persone con questo prodotto devono essere utilizzati esclusivamente gli accessori DEWALT raccomandati.

AVERTENZA: non utilizzare una mola a legante activo che ha superato la data di scadenza (EXP) indicata vicino al centro della mola (se fornita). Le mole che hanno superato la scadenza hanno più probabilità di scoppiare e causare lesioni gravi. Conservare le ruote con legante abrasivo in un luogo asciutto senza sbalzi

di temperatura o umidità. Distruggere le mole scadute o danneggiate in modo che non possano essere utilizzate. Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.

	Max.[mm]		[mm]	Rotazione min.[min.-1]	Velocità periferica[m/s]	Lunghezza del foro filettato[mm]
	D b d
D b	115 6	22,23	11.500 80 -
	125 6	22,23	11.500 80 -
D	115 - - 11.500 80 -
	125 - - 11.500 80 -
b D	75 30 M14 11.500 45 20,0

	Max. [mm]		[mm]	Rotazione min. [min.-1]	Velocità periferica [m/s]	Lunghezza del foro filettato [mm]
	D b	d
	115	12 M1	4 11.500	80 20,0
	125	12 M1	4 11.500	80 20,0

Tutela ambientale

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici normali.

Prodotti e batterie contengono materiali che possono essere recuperati o riciclati, riducendo la domanda di materie prime. Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili all'indirizzo web www.2helpU.com.

Informazioni aggiuntive per protezioni e accessori DWE4277

Quando si utilizzano mole diamantate segmentate, utilizzare soltanto mole diamantate con gioco periferico non superiore a 10 mm e angolo di inclinazione negativo.

≤10 mm

NON UTILIZZARE

mole diamantate segmentate con gioco periferico superiore a 10 mm e/o angolo di inclinazione positivo.

Per tutti gli accessori di smerigliatura, levigatura e spazzolatura metallica del tipo a mola, la parte più bassa dell'accessorio deve essere contenuta all'interno dell'involucro della protezione con uno spazio di almeno 2 mm rispetto alla linguetta inferiore della protezione.

≥2 mm

ITALIANO

Applicazioni di accessori e cuffie di protezione
Tipo di protezione Accessorio Descrizione Come montario sulla smerigliatrice
Protezione Tipo B		Mola a centrodepresso	Protezione Tipo BFlangia di sostegnoMola a centro depresso Tipo 27Dado di serraggio filettato
		Mola lamellare
		Spazzolemetalliche tonde
		Spazzolemetalliche tondecon dado filettato	Protezione Tipo BSpazzola metallica tonda
		Spazzola metallicaa tazza con dadofilettato	Protezione Tipo BSpazzola in acciaio
		Platorello disupporto/foglio di cartaabrasiva	Protezione Tipo BPlatorello di supporto con gommaDisco abrasivo[ANTH]Dado di serraggio filettato
Applicazioni di accessori e cuffie di protezione (cont.)
Tipo di protezione Accessorio Descrizione Come montario sulla smerigliatrice
Protezione Tipo A		Disco di taglio per muratura, a legante	Protezione Tipo AFlangia di sostegno
		Disco di taglio per metalli, a legante
Protezione Tipo AProtezione Tipo B		Dischi di taglio diamantati	Disco di taglioDado di serraggio filettato

PERICOLO: non usare per tagliare o intagliare il legno.

Non utilizzare dischi da taglio dentati di alcun tipo.

Possono verificarsi gravi lesioni personali.
