GEBRUIKSAANWIJZING HHT36AXB Honda

Identificatie van de machine 41

Veiligheidskennisgevingen 42

Bediening 42

Onderhouds- 44

Symbolen. 45

Beoogd gebruik 45

Na gebruik/opslag 49

EU-conformiteitsverklaring 72

Nederlands

Inleiding

Gefeliciteerd met uw keuze van een nieuwe generatie elektrische Gazontrimmer/Bosmaier.

Het apparaat werk ontworpen en geprodueerd om u de Beste betrouwbaarheid en prestaties te leveren.

Indien u een probleem ondvindt dat Niet eenvoudig is op te loseen, neem dan contact op met uw erkende Honda-dealer ter plaatse.

Deze handleiding bevat belangrijke informatie over de veilige montage, de bediening en het onderhoud van uw Gazontrimmer/Bosmaaier. Lees deze informatie goed door voordat u de Gazontrimmer/Bosmaaier gaat gebruiken. Wij bevelen u aan deze handleiding zodenig op te bergen dat u hem te allen tjnde snel kunt raadplegen.

SERIENUMMER AANKOOPDATUM
REGISTREER HET SERIENUMMER EN DE AANKOOPDATUM EN BEWAAR DEZE OP EEN VEILIGE
PLEK OM ZE LATER TE KUNNEN INZIEN

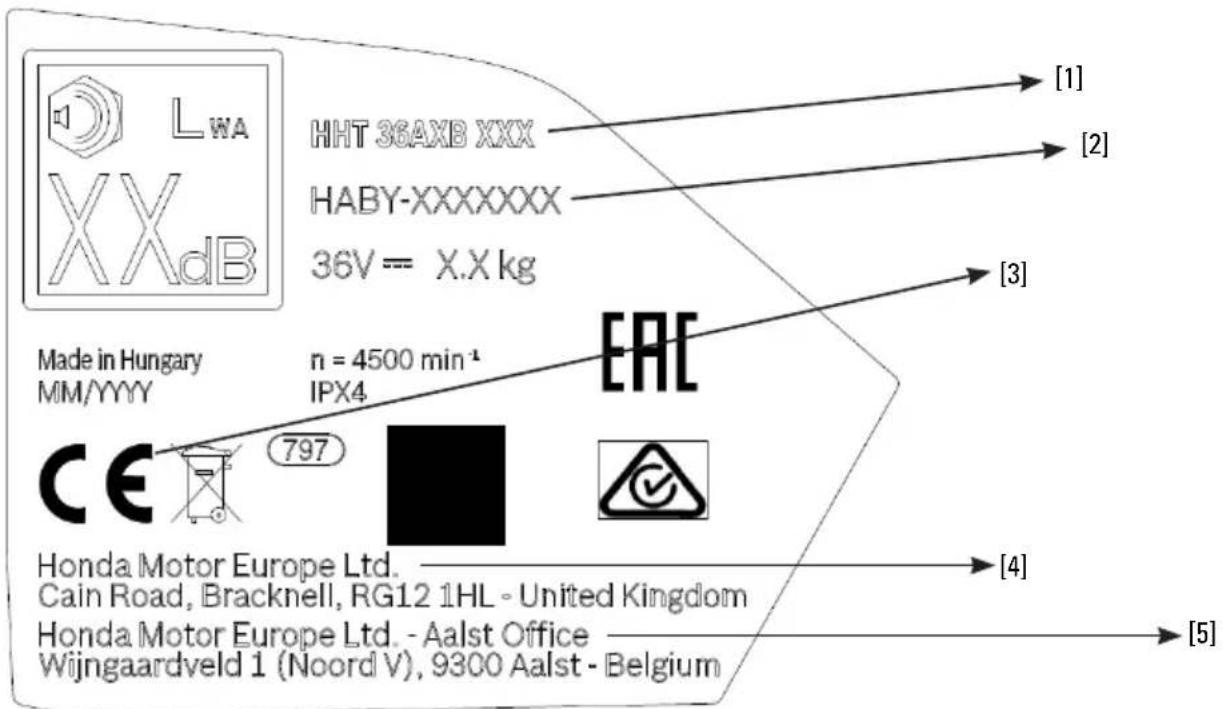

Identificatie van de machine

[1] Model-Type.
[2] Serienummer.
[3] Conformiteitsmarkering volgens EU-richtlijn(en).
[4] Naam en adres van de fabrikant.
[5] Naam en adres van de importeur.

Voor verduidelijk ing van alle andere veiligheidswaarschuwingen en -symbolen raadpleegt u de bijbehorende hoofdstkuren in de gebruikershandleiding.

Veiligheidskennisgevingen

Waarschuwing! Lees alle veiligheidswaarschuwingen en alle instructies. Het Niet of onjuist opvolgen van de waarschuwingen en aanwijzingen kan leiden tot ernstig letsel.

Bewaar de instructies voor later gebruik!

Gebruik het apparaat alleen wanner u alle functies zonder beperking begrijpt en kurzuitvoeren of gpaste instructies hebt ontvangen.

Uitleg van symbolen op het apparaat

Veiligheidswaarschuwing voor algemeen gevaar.

Lees het instructieboekje.

Let erop dat omstanders nicht gewond raken door vreemde objecten die uit het apparaat worden geworpen.

Waarschuwing: Houd een veilige afstand van het apparaat wanner dit in werkig is.

Let op stuwkracht van het snijblad en kick-back.

Verwijder de batterij voordat u het apparaat aanpast of reinigt en voordat u het apparaat gedurende een willekeurige periode zonder toezichtchterlaat.

Draag oog- en gehoorbescherming.

Draag een helm.

Draag beschermende handschoenen.

Draag voetbescherming.

Let op gegooide of vliegende objecten. Houd omstanders op een veilige afstand van het apparaat wanner dit in werkig is.

Bediening

Snij Niet door muren.
Laat nooit kinderen, of mensen welke\ deze instructies nicht kennen, het\ apparaat gebruiken. Het is möglichk\ datplaatselijk verordenen een\ minimumleeftijd van de gebruiker\ voorschrijven. Berg het apparaat, als\ het Niet worden gebruikt, buiten bereik\ van kinderen op.
- Dit apparaat is Niet bestemd om gebruikt te worden door Personen (inclusief kinderen) met beperkt fysieke, zintuiglijke of geestelijkke vermogens, gebrekkige ervaring en/of gebrekkige kennis, tenzij onder toezicht van een voor hun veriligheid verantwoordelijkpeasoon of als hij of zich instructiesten aanzien van het gebruik van het apparaat van deze person heeft gekregen. Er moet toezicht op kinderen worden gehouden, om te zorgen dat ze Niet met het apparaat spelen.
Werk nooit als er mensen, in het bijzonder kinderen of dieren, in de buurt zich.
De eigenaar of gebruiker van het apparaat is wettelijk aansprakelijk voor schade en letsel toegebracht aan derden.
- Gebruik het apparaat Niet blootsvoets of tijdens het dragen van open sandalen. Draag algijd degelijk schoeisel en een lange broek.

• Controller het terrein waar u met het apparaat aan het werk wilt gaan grondig en verwijder alle stenen, takken, stukken draad, botten en andere vremeinde objecten.
  Niet gebruiken in gebieden waar mogelijk kabels onder stroom aanwezig়.
  Voer voor het gebruik.altijd een visuèle
  controleuitomtecontrolerenof het
  mes,de mesmoer en de meshouder
  niet versleten of beschadigd zijn.
  Vervangeen versleten of beschadigd
  mes en moer als set om onbalans te
  voorkomen.
  Werk alleen bij daglicht of voldoende kunstlicht.
  Voorkom het gebruiken van het apparaat in slechte weersomstandigheden, vooral wanner er een risico op bliksem is.
  Let voor uw veiligheid goed opijdens het gebruiken van het apparaat in nat gras.
• Loop gewoon, nicht hard, en blijf in een stabiele positie.
  Zorg dat u stevig staat en uw lichaam goed in balans houdt. Probeer nicht te ver te reiken.
  Draagijdens het gebruiken van het apparaat.altijd gehoor-en oogbescherming.

• Gebruik het apparaat Niet als de beschermkappen of beschermingen ontbreken of beschadigd zich, of als zich Niet zich aangebracht.
  Let voor en na het gebruik.altijd op tekenen van slijtage of beschadiging.
  Bedien het product nooit wanner u moe, ziek of onder de invloed van alcohol, drugs of medicijnen bent.
  Op glooingen werken kan gevaarlijk sein.
  Werk nicht op bovenmatig steile hellingen.

• Let er bij het maaien op hellingen of nat gras op dat u stevig staat.

Werk op hellingen aktijd in de dwarsrichting, nooit van boven maar beneden en vice versa.

• Wees uiterst voorzichtig bij het keren op hellingen.

Houd handen en voeten te allen tijdeuit de buurt van de snijmiddelen,vooral bij het inschakelen van de motor.
Wacht totdat de snijkop volledig is gestopt voordat u hem aanraakt. De kop blijft na het uitschakelen van het apparaat doordraaien en het snisystem kan letsel/schade toebrengen.
Vermijd letsel door een apparaat dat is aangebracht voor het bijsnijden van de filamentdraadlengte. Breng het apparaat na het verlengoen van een neue snijlijntijd terug maar de oorspronkelijke positie voordat u het inschakelt.
Schakel het apparaatijdens transport\ haar en vanaf het gebied waar u\ werkt,uit.
Schakel het apparaat uit en verwijder de batterij uit de batterijcassette:

• wonneer u het apparaat voor een willekeurigeperiode onbeheerd awhileaat;
• voordatu een blokkade verwijdert;
• voordat u de snijkop verrangt;
• voordat u het apparaat controleert, reinigt of ermee werk;
• nadat een hard of vreemd voorwerp is geraakt (inspecteer het apparaat op schade en voer zo nodig reparationsuit);
• wonneer het apparaat abnormal begint te trillen (onmiddelijk controlleren).

Bedien het apparaat Niet in combinatie met de DP3640XA of DP3660XA batterijen in regen of natte omstandigheden. Water dat in contact

komt met de DP3640XA of DP3660XA batterijen verhoogt het risico op een elektrische schok, brand en het risico op schade aan het batterijenpakket en/of het aangesloten apparaat.

U mag dit product nicht wijzigen.

Onbevoegde wijzigingen können een negatieve invloed op de veiligheid van uw product hebben en leiden tot meer bijgeluiden en trilling.
Gebruik alleen het aanbevolen Honda professionele tuingereedschap en goedgekeurde accessoires.
Let erop dat het gereedschap kar terugslaan wanner er plotseling een hard object gegen het blad aankomt tijdens het maaien van struiken of struikgewassen. Let erop dat u de effecten van kick-back minimiseert.
- Dit gereedschap is ontworpen voor gebruikt met het meegeleverde schouderharnas. Let erop dat u het harnas aanpast, zodate het gereedschap goed in evenwicht is en verminder de möglichkheid dat de gebruiker oververmoeid raaktijdens het gebruik.
Voor transport en opslag moet het blad met behulp van een gespaste afdekking worden beschermd.

Onderhouds-

Voor uwveiligheid

Waarschuwing: Schakel het appuit en verwijder de batterij voordat u het apparaat aanpast of reinigt.
- Gebruik de juiste batterij en batterijlader.
Draag algijd beschermende handschoenen wonneer u de scherpe bladen hanteert of erbij in de buurt werkt.
- Gebruik de juiste aftschermingen met de juiste snijkoppen.

Zie afbeelding 4 van deillustraties.

Voer het volgende onderhoud regelmatig uit om te zorgen dat het apparaat lang meegaat en betrouwbaar blijft:
Zorg er met behulp van de meegeleverde gereedschapset voor dat alle moeren, bouteen en schroeven goed vastzitten om ervan verzekerdt teijken dat het apparaat goed en veilig blijft werken.
Onderzoek het apparaat en verrang versleten of beschadigde onderdelen met het oog op veiligheid.
Zorg dat door Honda goedgekeurde correcte verrangingsonderdelen worden gebrukt.
Laat het apparaat uitsluitend repareren door een officiele Honda-dealer.

Reiniging

Zorg voorafgaande aan transport of opslag dat het apparaat schoon is en vrij van vuil. Reinig het apparaat zo nodig met een zachte, droge borstel.
Het volgende reinigungsschemamoet na elke 10 eer werk wordenuitgevoerd:

• Verwijder de slipplaat en reinig het gebied eronder grondig.
• Open de spoel van de aantipkop en verwijder eventueel vuil.

Aanbevelingen voor optimale derwerking van de batterij en oplader

Waarschuwing! Probeer geen nietopplaadbare batterijen met de oplader op te laden.
- Het is gevaarlijk om het batterijpakket in het apparaat teplaatsen wanner het apparaat is ingeschakeld.
Zorg dat de juiste Kant van de batterij aan boven wijst.
Plaats de batterij totdat het vergrendelingsmechanisme klikt.

Bedien de vergrendelingshendel om

de batterij te verwijderen. Pas op dat u de batterij Niet door het gat LASTVallen.

Voor zorg, gebruik en onderhoud gebruikt u de handleidingen van de oplader en de batterij die met de producten zijn meegeleverd.

Symbolen

De volgende symbolen zijn belangrijk voor het lezen en begrijpen van de bedieningsinstrumenties. Merk de symbolen en hun betekenis op. De juiste interpretatie van de symbolen zal u helpen het tuinproduct op een betere enmeerveilige manier te gebruiken.

Symbool Betekenis
	Bewegingsrichting
	Reactierichting
	Inschakelen
	Uitschakelen
CLICK!	Hoorbaar geluid
	Evenwichtspunt
	Accessoires/reserveonderdelen afzonderlijk leverbaar

Beoogd gebruik

Het tuinproduct is bedoeld voor professioneel gebruik.

Technische gegevens

Gazontrimmer/Bosmaaier	HHT36AXB
Snijkoptype Aantipkop en -lijn, drietandsblad
Maaibreedte cm 42
Type hendel Fietshendel
Spanning V 36
Algehele lenghte (zonder snijgereedschap) cm 197
Gewicht volgens EPTA-procedure 01:2014 kg 6,5
Serienummer zi typeplaatje op het tuinproduct

Alleen de li-ionbatterijen DP3640XA, DP3660XA, DPW3660XA en DPW3690XA en de batterijlader CV3680XA können met dit apparaat worden gebrukt.

Informatie over geluid/trilling

De geluidsemissiewaarden zijn bepaald conform EN 50636-2-91	Aantipkop en -lijn	Twee-tands-mes	Drie-tands-mes	Acht-tands-mes	Stil groen Ø2,0 mm	Stil rood Ø2,7 mm	Stil geel Ø3,0 mm
De geluidsniveauaus van het product op A-gewicht় doorgaans:
Gemeten geluidsdrukniveau dB(A) 81 68 69 71 75 75 75
Variantie K dB(A) 2,5 3 2,5 5 1 1 1
Gemeten geluidsvermogenniveau dB(A) 91 79 80 81 90 90 90
Draag gehoorbescherming!
Totale trillingswaarden \( a_h \)(triaxvectorsom) en variantie K bepaald conform EN 50636-2-91:
Trillingsemissiewaarde \( a_h \)	\( m/s^2 <2,5 <2,5 <2,5 <2,5 <2,5 <2,5 \)
Variantie \( K m/s^2 =1,5=1,5=1,5=1,5=1,5=1,5=1,5=1,5=1,5=1,5=1,5=1,5=1,5=1,5=1,5=1,5=1,5=1,5=1,5=1,5=1,5=1,5=1,5=1,5=1,5=1,5\ )
De geluidsemissiewaarden zijn bepaald conform Richtlijn 2000/14/EG					Aantipkop en -lijn
Gemeten geluidsvermogen				dB(A)	91
Gegarandeerd geluidsvermogen				dB(A)	93
Draag gehoorbescherming!

De nummering in de afbeeldingen verwijzen maar de illustraties van het apparaat op de pagina met de afbeeldingen.

Actie	Afbeelding	Bladzijde
Leveringstoepassing	1	76
Handgreep	2	77
De bladafscherming monteren
De frictieplaat monteren	3	77
Combinatie van snijgereedschappen en afschermingen	4	78
Het blad verrangen	5	79
De spoel verrangen	6	79
De lijn verrangen	7	80
De batterijplaatsen/verwijdenen	8	81
Het comfortharnas aanbrengen	9	81
In- en uitschakelen	10	81
WerkADVies	11	82
Accessoires selecteren	12	83–84

Producttransport

Transporteer het apparaat.altijd met deveiligheidsafschemming aangebracht.
Transporteer het apparaat altijd zonder dat de batterij is aangebracht.
Er kan een hefoog worden gebruikt om het apparaat voor veilig transport te bevestigen.

Werkadvies

Mocht het snijblad in lang of dichtbegroeid gras vastlopen, dan kunst u eenvoudig de schakelaars loslaten en weeer activeren.

Hiermee activeert u de automatische vrijgiftefunctie die het vastgelopen materiaal vrijgeeft door de motor heel even snel om te keren.

Gebruik voor optimale prestaties en een optimale afwerking algijd het correcte snij-accessoire, zoals hieronder weergegeven.

Maaisysteme Gebruikstoepassingsgebied

	Gras Lichte vegetatie Zware vegetatie
~	Draad van 2,0 mm
	Draad van 2,7 mm
	Draad van 3,0 mm

Probleemoplossing

Probleem Mogelijk oorzaak Corrigerende actie

De bladafscherming kan nicht over het snijblad worden aangebracht	Onjuiste assemblage Verwijder eerst het snijblad en breng dan de bladafscherming aan
Apparaat werkkt Niet Batterij leeg Laad de batterij op
	Batterij te heet/koud Laat afkoelen/opwarmen
Apparaat werkkt met tussenpozen	Motorbescherming werk geactiveerd	Laat de motor/elektronica 5 minuten afkoelen en snij in fasen
	Interne bedrading van apparaat beschadigd	Neem contact op met een officiële onderhoudsdealer
	Aan/uit-schakelaar defect Neem contact op met een officiële onderhoudsdealer
	Externe bekabeling beschadigd Neem contact op met een officiële onderhoudsdealer
Apparaat snijdt Niet Snijblad beschadigd Vervang het blad (draag algtd beschemendehandschoenen). Zorg dat het blad Niet onderstebovenis aangebracht (8T en zaagbladen).
Toegenomen trilling Snijblad beschadigd Vervang het blad (draag algtd beschemendehandschoenen)
	Snijdraad gebroken Vervang de draad (zie afbeelding 7 van de illustraties)
	Vuilopbouw op snijkop	Reinig de groef van de slipplaat
	Losse bladmoer	Draai de moerbout vast tot 20 Nm en controllerer of het blad, de moerbescherming en de koepelvormige sluitring alle aanwezig en centraal+zijn (draag algtd beschemende handschoenen) (zie afbeelding 5 van de illustraties)
Probleem Mogelijk oorzaak Corrigerende actie
Apparaat levert een ongelijke afwerking en/of is te zwaar belast	Gras te hoog/dichtbegroeid Gras te hoog: Snij in fasen Gras te zich begroeid: Verlaag telkens de snijsnelheid
	Snijblad bot Draai het blad om/vervang het blad
	Snijblad belemmerd Controller onder het apparaat en maak de onderkant zo nodig vrij (draag beschermende handschoenen)
	Blad in verkeerde draairichting aangebracht Breng het blad correct aan (alleen 8T en zaagbladen)
	Vuilopbouw op snijkop Reinig de groef van de slipplaat
Motor start en stopt dan onmiddelijk	Lage capacititeit van de batterij Zorg dat de batterij vóór het gebruik volledig is opgeladen
	Accu Niet volledig opgeladen Controller het display voor de batterij - laad de batterij zo nodig op
	Batterij te heet/koud Laat de batterij afkoelen/opwarmen - controller het display voor de batterij
	Gras te hoog/dichtbegroeid Gras te hoog: Snij in fasen Gras te zich begroeid: Verlaag telkens de snijsnelheid
Moer kan nicht worden verwijderd om snijblad vrij te gezven	Beschadigde schroefdraad op moer/schacht Smeer de schacht om te helpen bij het verwijderen
	Vergrendelpen Niet goed geplaatst Plaats de vergrendelpen opnieuw en breng lichte druk aan terwijl u de schacht draait (zie afbeelding 5 van de illustraties)
Snijblad draait Niet Snijblad belemmerd Controller onder het apparaat en maak de onderkantzo nodig vrij (draag beschermende handschoenen)
		Losse bladmoer Draai de moerbout vast tot 20 Nm en controller of het blad, de moerbescherming en de koepelvormige sluitring alle aanwezig en centraal+zijn (draag altijd beschermende handschoenen) (zie afbeelding 5 van de illustraties)
		Batterij bijna leeg Controller het resterende batterijniveau - weergegeven op het display voor de batterij
		Gras te hoog/dichtbegroeid Gras te hoog: Snij in fasen Gras te zich begroeid: Verlaag telkens de snijsnelheid
		Batterij te heet/koud Laat de batterij afkoelen/opwarmen - controller het display voor de batterij
		Motorbescherming werk geactiveerd Laat de motor/elektronica 5 minuten afkoelen en snij in fasen
Slechte maaiprestaties Snij-afscheming bedekt door vuil Reinig de binnenkant van de snij-afscheming
	Snijblad bot Draai het blad om/vervang het blad
	Snijdraad kort Aantipkop leegt meer draad bloot
	Geen snijdraad Vul de draad bij (zie afbeelding 7 van de illustraties)
	Slechte motorprestaties Verwijder het snijsysysteme en de slipplaat en reinig de groef van de slipplaat

Als u het probleem Niet met behulp van de handleiding voor het oplossen van problemen kunt oplossen, neemt u in eerste instantie contact op met uw officièle Honda-dealer.

Na gebruik/opslag

Correcte opslag is essentieel voor een blijvende lange levensduur van het product. Kies zo möglichk geen zeer vochtige opslagruimtes, waar dit roest of corrosieveroorzaakt.

Opslag aan het einde van het seizoen: Verwijder de batterij en bewaar het apparaat en de batterij op een droge, veilige plekuit de buurt van direct zonlicht.

Plaats geen objecten bovenop het apparaat.

Voordat u het apparaat langdurig gaat opbergen, dient u het te reinigen.

Aftersaleservice

In het onwaarschijnlijke geval dat u een probleem met uw product gegenkomt, neemt u contact op met uw officiele Honda-dealer.

Het product moet voor de veiligheid en goede werkig regelmatig worden gecontroleerd en onderhonden. Door regelmatig onderhoud za het apparaat ook langer mee gaan. Honda raadt u aan de Jaarlijkse onderhoudsbeurt door uw officièle Honda-dealer te latelyuitvoeren.

Vervoer

De meegeleverde lithium-ionbatterijen worden onderworpen aan de vereisten van de wetgeving inzake gevaarlijke goederen. De gebruiker kan de batterijen zonder verdere vereisten over de weg vervoeren.

Bij transport door derden (d.w.z. via luchttransport of een expediteur)要去en speciale vereisten op de verpakking en labels worden nageleefd. Voor voorbereiding van het te verzenden item is raadpleging van een deskundige voor gevaarlijk materiaal vereist.

Verzend batterijen alleen wonneer de behuizing onbeschadigd is. Gebruik (maskeer)tape om open contactpunten af te sluiten en verpak de batterij zodanig dat er geen beweging in de verpakking zit. Houd bovendien rekening met möglichk meer gedetailleerde nationale regelgevingen.

Verwijdering

Zorg dat elektrische of elektronische apparatuur, de oplader en batterijen/opaadbare batterijen nicht met het huisvuil worden afgevoerd!

Alleen voor EG-landen:

Volgens de Europese wetgeving 2012/19/EU en de Europese wetgeving 2006/66/EC要去en respectievelijk elektrische en elektronische apparaten die nicht meer bruikbaar zich, evenals defekte of gebruikte batterijpakketten/ batterijen, van het gereedschap worden geschienen en afzonderlijk worden verzameld. Als de batterij kapot is of lekt, gooit u de batterij op een milieuvriendelijk wijze weg in overeenstemming met deplaatselijk regelgeving.

Voor meer gedetailleerde informatatie over recycling en/of het afvoeren van dit product, neemt u contact op met uw lokale afvalverwerkingsdienst.

Batterijpakketten/batterijen:

Li-ion:

Houd u aan de instructies in het gedeelte "Transport".

Afhankelijk van wijzigingen zonder voorafgaande kennisgeving.
