GEBRUIKSAANWIJZING FW 3803 CLATRONIC

• BELANGRIJK: Lees eerst de apart bijgevoegde veiligheidsinstructies. Gebruiksaanwijzing Dank u voor het kiezen van ons product. Wij hopen dat u het gebruik van het apparaat zult genieten. Lees de gebruiksaanwijzing en de apart bijgevoegde veiligheidsinstructies zorgvuldig door voordat u dit apparaat in gebruik neemt. Bewaar deze documenten, inclusief het garantiebewijs, de kassabon en, indien mogelijk, de doos met de binnenverpakking op een veilige plaats. Als u het apparaat aan een derde doorgeeft, voeg dan altijd alle relevante documenten bij. Symbolen in deze gebruiksaanwijzing Belangrijke aanwijzingen voor uw veiligheid zijn speciaal gekenmerkt. Neem deze aanwijzingen strikt in acht om ongevallen en schade aan het apparaat te vermijden: WAARSCHUWING: Waarschuwt voor gevaren voor uw gezondheid en toont mogelijk letsel risico’s. LET OP: Wijst op mogelijke gevaren voor het apparaat of andere voorwerpen. Inhoud Overzicht van de bedieningselementen p. 3
• Afbeeldingen A – D p. 4
• Het apparaat uitpakken p. 14
• Overzicht van de bedieningselementen / Omvang van de levering p. 14
• Beoogd gebruik p. 14
• Waarschuwingen voor het gebruik van het apparaat p. 15
• Opmerkingen voor het gebruik p. 15
• Voorbereiding p. 15
• Elektrische aansluiting p. 16
• Schakelaarfuncties p. 16
• Bediening p. 16
• Reiniging p. 17
• Bewaren p. 17
• Problemen oplossen p. 17
• Technische gegevens p. 18
• Verwijdering Het apparaat uitpakken p. 18

1. Neem het apparaat uit de verpakking.

2. Verwijder al het verpakkingsmateriaal, zoals folies, vul-

materiaal, kabelbinders en kartonnen verpakkingen.

3. Controleer de inhoud van de verpakking op volledigheid.

4. Als de inhoud van de verpakking onvolledig is of als er

beschadigingen kunnen worden vastgesteld, mag u het apparaat niet in gebruik nemen. Breng het onmiddellijk terug naar de dealer.

5. Er kunnen zich nog stof- of productieresten op het appa-

raat bevinden. Wij adviseren u het apparaat te reinigen zoals beschreven onder “Reiniging”. Overzicht van de bedieningselementen / Omvang van de levering 1 Duwstaaf 2 Vulschaal 3 Schakelaar ON / OFF / R (vooruit / uit / achteruit) 4 Functieschakelaar ON / R (aan / achteruit) 5 Ontgrendelingstoets voor de spiraalbehuizing 6 Motor 7 Spiraalbehuizing Afbeeldingen A – D 8 Spiraal 9 Mes 10 Geperforeerde schijven (jn, medium, grof) 11 Vergrendelring 12 Worstaccessoire 13 2-delig hulpstuk “Kebbe” 14 2-delig koekjesaccessoire Beoogd gebruik Dit apparaat wordt gebruikt voor:

• Het malen (jnhakken) van voedsel.

• Pasta of deeg vormen met verschillende hulpstukken. Het is bedoeld voor gebruik in het huishouden of dergelijke. Het mag alleen gebruikt worden zoals beschreven staat in deze gebruikershandleiding. Gebruik voor enige andere toepassing wordt als onjuist beschouwd en kan resulteren tot beschadigingen van uw eigendommen of verwondingen. De fabrikant is niet aansprakelijk voor schade veroorzaakt door onbeoogd gebruik.FW3803_IM 01.08.23

Waarschuwingen voor het gebruik van het apparaat

• De messen van het mes zijn scherp! Er bestaat ver- wondingsgevaar! Wees voorzichtig bij het monteren, demonteren en schoonmaken van de afzonderlijke onderdelen.

• Raak geen bewegende onderdelen aan.

• Wacht met het verwisselen van accessoires tot het blad stilstaat.

• Controleer voordat u het apparaat inschakelt of het hulp- stuk correct is gemonteerd en stevig vastzit.

• Gebruik altijd de meegeleverde duwstaaf. Steek nooit uw vingers of voorwerpen in de vulopening! Opmerkingen voor het gebruik LET OP: Vermaal geen harde voorwerpen, zoals botten of schel- pen.

• Snijd het vlees in stukken van ong. 2,5 cm. Zorg ervoor dat er geen botjes of pezen in het vlees zitten.

• Gebruik de schijf met de grootste gaten om het vlees grof te vermalen.

• In een tweede stadium, kiest u de schijf met de jnere gaten of die met de gaten in het midden. Afhankelijk van hoe jn u het vlees wilt vermalen.

• Smeer de schermen licht in met plantaardig vet voordat u begint.

• Plaats een bak onder de afvoerbuis als u vlees vermaalt.

• Met behulp van het “Kebbe” onderdeel (13) kunnen er tubes vlees of deeg worden gevormd. Het maken van worsten U kunt zowel echte en kunstmatige darmen gebruiken.

1. Als u voor een natuurlijk omhulsel heeft gekozen, laat

deze dan enige tijd in water weken voordat u hem gebruikt.

2. Maak een knoop aan het ene uiteinde van de darm.

3. Trek de darm over de worstmaker.

Duw het worstvlees door de worstmaker en vul het worstomhulsel. - Zorg ervoor dat het worstvlees “losjes” in het omhulsel wordt geperst, aangezien de worst zich in volume uit- zet tijdens het koken of bakken en dit kan het barsten van het omhulsel veroorzaken.

4. Als de eerste worst de gewenste lengte heeft bereikt,

druk de worst dan aan het eind van de worstmaker samen met uw vingers.

5. Draai de worst één of twee keer rond zijn eigen as.

6. U kunt het apparaat na elke worstlengte uitschakelen, tot

u enige ervaring heeft opgebouwd. Koekjes maken

2. Plaats het deeg op de vulschaal en in de vulmond.

3. Houd de deegstreng die uit de uitlaat komt vast met uw

hand en snijd het af op de gewenste lengte. Voorbereiding Let hiervoor ook op onze overzichten op pagina 3 en 4.

1. Plaats de spiraalhuls in de spiraalaandrijving in de 2 uur

positie. De pijl op de spiraalbehuizing wijst naar het symbool

2. Draai de spiraalhuls tegen de klok in tot aan de aanslag.

De spiraalhuls klikt hoorbaar vast. De pijl op de spiraal- behuizing wijst naar het symbool .

3. Plaats de vulschaal zodanig op de vulopening dat de

bevestiging voor de vulschaal zich boven het motorblok bevindt.

4. Schuif de spiraal (8) in het horizontale gedeelte van het

spiraalbehuizing. Zet alle onderdelen in elkaar zoals beschreven in de vol- gende paragrafen. Prepareer de gehaktmolen naar gelang uw behoeftes. Montage van de vleeswolf

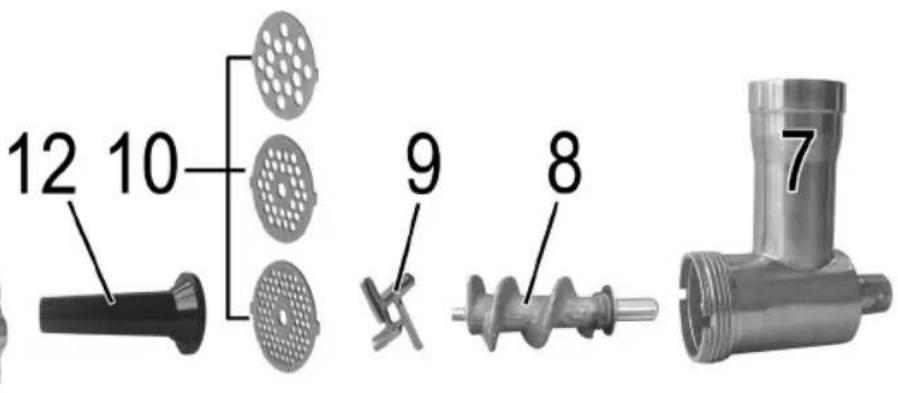

• Zie ook de illustraties onder “A” (pagina 4).

• Voer de stappen 1 tot 4 uit zoals onder “Voorbereiding” beschreven staat.

5. Bevestig het mes met de scherpe kant naar buiten op de

6. Selecteer een geperforeerde schijf (10). Let op de

7. Draai de vergrendelring met de klok mee.

Lees verder onder “Elektrische aansluiting” & “Bediening”. Bevestig het worstaccessoire

• Zie ook de illustraties onder “B” (pagina 4).

• Voer de stappen 1 tot 4 uit zoals onder “Voorbereiding” beschreven staat.

5. Bevestig het mes met de scherpe kant naar buiten op de

6. Selecteer een geperforeerde schijf (10). Let op de

7. Bevestig het worstaccessoire op de spiraalbehuizing.

8. Draai de vergrendelring met de klok mee.

Lees verder onder “Elektrische aansluiting” & “Bediening”.FW3803_IM 01.08.23

Bevestig het “Kebbe” accessoire

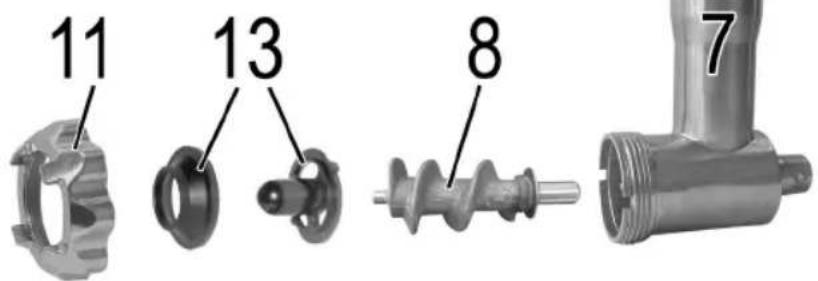

• Zie ook de illustraties onder “C” (pagina 4).

• Voer de stappen 1 tot 4 uit zoals onder “Voorbereiding” beschreven staat.

5. Plaats het 2-delige Kebbe accessoire op de as van de

spiraal. Let op de uitsparingen.

6. Draai de vergrendelring met de klok mee.

Lees verder onder “Elektrische aansluiting” & “Bediening”. Bevestig het koekjesaccessoire U kunt met deze accessoire het voorbewerkte deeg diverse vormen geven. Dit is met name handig voor spritskoeken.

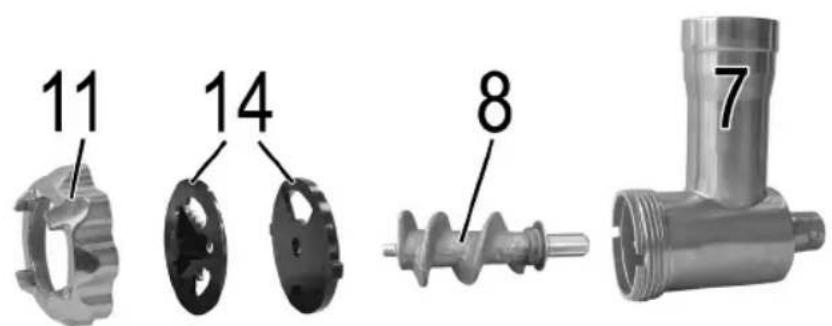

• Zie ook de illustraties onder “D” (pagina 4).

• Voer de stappen 1 tot 4 uit zoals onder “Voorbereiding” beschreven staat.

5. Plaats eerst de schijf op de verlenging van de spiraalas.

6. Bevestig dan de vormgevende schijf.

7. Draai de vergrendelring met de klok mee.

Lees verder onder “Elektrische aansluiting” & “Bediening”. Elektrische aansluiting

1. Controleer of de netspanning die u wilt gebruiken over-

eenkomt met die van het apparaat. U vindt de informatie ervan op het typeplaatje.

2. Vergewis u ervan dat de schakelaar (3) in de “OFF”

stand staat. De functieschakelaar (4) moet worden uitgeschakeld.

3. Sluit het apparaat alleen aan op een volgens de voor-

schriften geïnstalleerd geaard stopcontact. Schakelaarfuncties Functieschakelaar ON / R (aan / achteruit) Gebruik de functieschakelaar (4) om de gewenste stand voor schakelaar (3) te selecteren. Schakelaar ON / OFF / R (vooruit / uit / achteruit) Dit apparaat is uitgerust met een vooruit- en achteruitfunc- tie. Indien de spiraal blokkeert kunt u de achteruitfunctie gebruiken om het vrij te maken. - Vooruit

• De functieschakelaar (4) moet worden uitgeschakeld.

• Zet de schakelaar (3) op “ON“. Het apparaat is nu in “vooruit” modus. - Terug

• Zet de schakelaar (3) op “OFF“ en wacht todat de motor stilstaat.

• Druk de functieschakelaar (4) in zodat deze is inge- schakeld.

• Druk op “R” op de schakelaar (3). Het apparaat blijft in de “achteruit” modus zolang u schakelaar indrukt. - Uitschakelen

• Zet de schakelaar (3) op “OFF” en trek de stekker uit het stopcontact. Bediening WAARSCHUWING: Gevaar voor letsel! Gebruik altijd de meegeleverde duwstaaf. Steek nooit uw vingers of voorwerpen in de vulopening! LET OP: Gebruik het apparaat nooit langer dan 10 ononderbroken minuten. Laat het 10 minuten afkoelen voordat u het opnieuw gebruikt.

1. Doe de stukjes vlees (vleespasta / worstmassa of deeg)

op de vullade en in de vulopening.

2. Duw, indien nodig, het vlees en het deeg aan met de

duwstaaf. De werking beëindigen

1. Trek de stekker uit het stopcontact.

2. Demonteer alle onderdelen van de vleesmolen.

3. Reinig alle gebruikte onderdelen zoals beschreven onder

“Reiniging”. Demontage

1. Verwijder de vulschaal.

2. Schroef de dop linksom los.

3. Verwijder de accessoires uit de spiraalbehuizing. Ge-

bruik indien nodig een schroevendraaier om te helpen.

4. Maak de spiraalbehuizing los door de ontgrendeltoets in

te drukken en de spiraalbehuizing tegelijkertijd met de klok mee te draaien.FW3803_IM 01.08.23

• Trek altijd de stekker uit het stopcontact voordat u het apparaat schoonmaakt. Wacht tot het apparaat is afgekoeld.

• Dompel de motorbehuizing nooit in water. Dit kan leiden tot een elektrische schok of brand. LET OP:

• Gebruik géén draadborstel of andere schurende voorwerpen.

• Gebruik géén scherpe of schurende reinigingsmid- delen. Motorbehuizing Maak de motorbehuizing schoon met een vochtige doek en droog het vervolgens met een droge doek. Vulschaal, spiraal, spiraalbehuizing en alle accessoires LET OP: Reinig deze onderdelen niet in de vaatwasser. De opper- vlakken kunnen dof worden.

• Gebruik een beetje afwasmiddel en reinig deze onderde- len in een warm sopje.

• Spoel de onderdelen na met schoon water en droog deze vervolgens af.

• Als je de afdichtringen en de borgring van de spiraal hebt verwijderd, monteer je de onderdelen zoals afgebeeld. Bewaren

• Reinig het apparaat zoals beschreven. Laat de accessoi- res volledig drogen.

• Wij raden u aan het apparaat in de originele verpakking te bewaren als het voor een langere periode niet wordt gebruikt.

• Bewaar het apparaat op een goed geventileerde en droge plaats buiten het bereik van kinderen.

• Breng regelmatig plantaardige olie aan op de zeef. Problemen oplossen Probleem Mogelijke oorzaak Remedie Het apparaat werkt niet. Het apparaat heeft geen stroomvoorziening. Controleer het stopcontact met een ander apparaat. Steek de netstekker er goed in. Controleer de huiszekering. Het apparaat is defect. Neem contact op met onze service of een specialist. De functieschakelaar (4) staat niet in de vereiste positie. Controleer de positie van de schakelaar. Zie hoofdstuk „Schakelaar- functies“. Het apparaat is geblokkeerd. Voedselresten zijn aan de gloeidraad blijven plakken.

1. Zet de schakelaar (3) op “OFF” en wacht tot de motor is gestopt.

2. Schakel de functieschakelaar (4) in.

4. Schakel het apparaat uit en trek de stekker uit het stopcontact.

Technische gegevens Model:.......................................................................FW 3803 Stroomvoorziening: ............................ 220 – 240 V~, 50 / 60 Hz Nominaal vermogen: ..................................................... 250 W Maximaal vermogen van de geblokkeerde motor: ...........................................ong. 1000 W Beschermingsklasse: ........................................................... Nettogewicht: ...................................................... ong. 1,97 kg Het recht om technische en ontwerpaanpassingen te ma- ken in de loop van voortdurende productontwikkeling blijft voorbehouden. Dit apparaat is getest volgens alle van toepassing zijnde, huidige CE-richtlijnen en gebouwd volgens de meest recente veiligheidsvoorschriften. Verwijdering Betekenis van het symbool “vuilnisemmer” Bescherm ons milieu, elektrische apparaten ho- ren niet in het huisafval. Maak voor het afvoeren van elektrische appara- ten gebruik van de voorgeschreven verzamel- punten en geef daar de elektrische apparaten af die u niet meer gebruikt. Daardoor helpt u de potentiële effecten te voorkomen die een verkeerde afvoer op het milieu en de menselijke gezondheid kunnen hebben. Op deze wijze levert u uw bijdrage aan het hergebruik, de recycling en andere verwerkingsvormen voor oude elektro- nische en elektrische apparaten. Voor informatie over verzamelpunten voor uw apparaten kunt u contact opnemen met uw gemeente of gemeen- teadministratie. Uw dealer en contractpartner is bovendien verplicht het oude apparaat gratis terug te nemen.FW3803_IM 01.08.23
