GEBRUIKSAANWIJZING CR18DMR HiKOKI

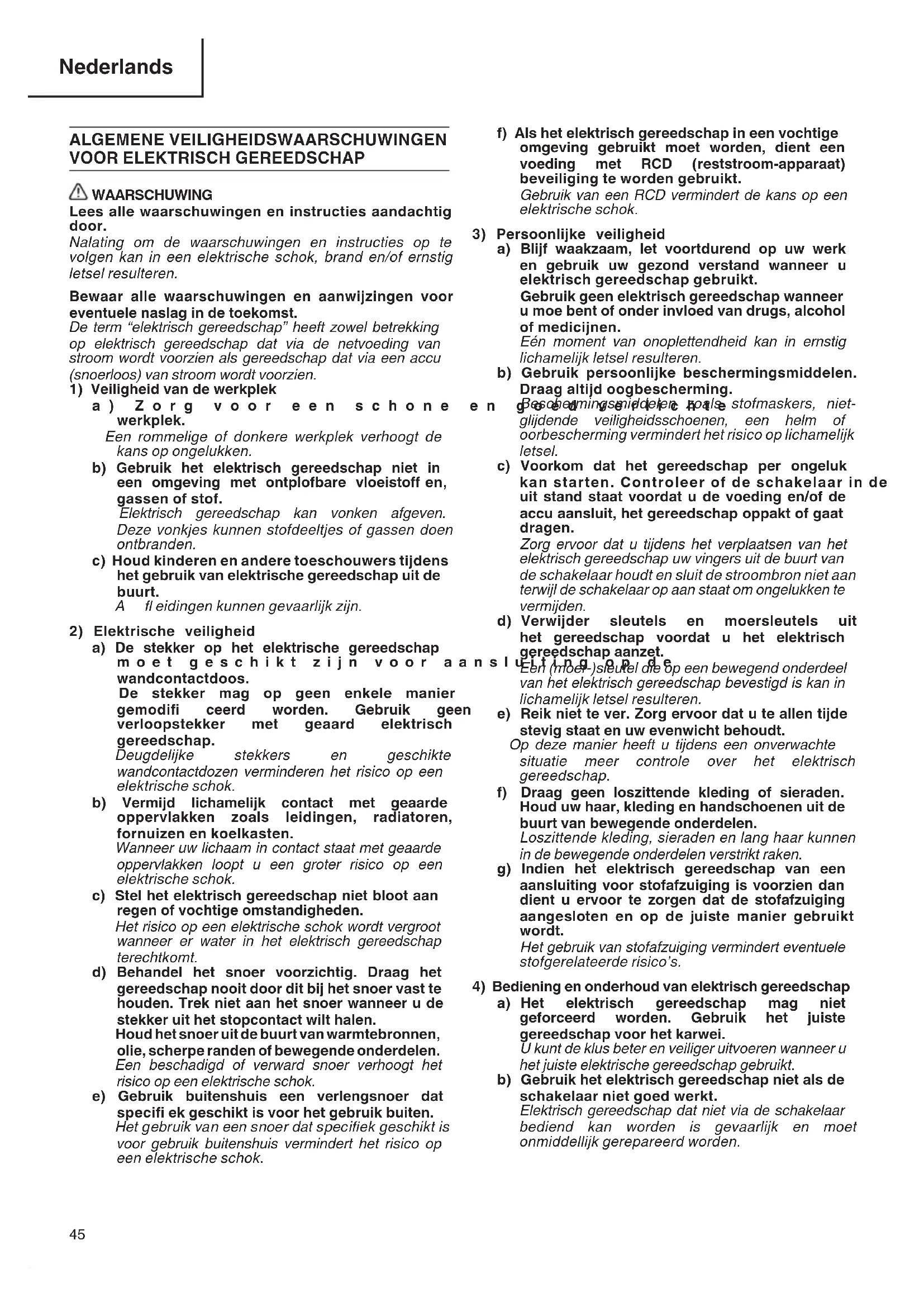

WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door. Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoff en, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afl eidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodifi ceerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifi ek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifi ek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt. Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals stofmaskers, niet- glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. 0000BookCR18DMRDLWE.indb450000BookCR18DMRDLWE.indb45 2017/12/0813:38:072017/12/0813:38:0746 Nederlands c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoelt, kan resulteren in een gevaarlijke situatie.

5) Gebruik van gereedschap en onderhoud van de

batterij a) Herlaad enkel met de lader die door de fabrikant wordt gespecifi ceerd. Een lader die geschikt is voor één bepaald type batterijgroep kan brandgevaar veroorzaken bij een andere batterijgroep. b) Gebruik de apparaten enkel met specifi ek ontworpen batterijgroepen. Het gebruik van andere batterijgroepen kan letsels of brand veroorzaken. c) Wanneer de batterijgroep niet in gebruik is, houdt u ze verwijderd van andere metalen voorwerpen zoals papierclips, munten, sleutels, spijkers, schroeven of andere metalen voorwerpen die een verbindingen van de ene terminal met de andere kunnen maken. De batterijterminals kortsluiten kan brandwonden of brand veroorzaken. d) Bij een verkeerd gebruik kan er vloeistof uit de batterij lekken; vermijd elk contact. Indien er toevallig contact ontstaat, goed met water spoelen. Indien de vloeistof in contact met de ogen komt, ook medische hulp inroepen. Vloeistof die uit de batterij lekt kan irritatie en brandwonden veroorzaken.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft. VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

1. Laad de accu bij een temperatuur van 10 – 40°C.

Een temperatuur van onder 10°C kan overlading veroorzaken, hetgeen gevaarlijk kan zijn. de accu kan niet bij een temperatuur van boven de 40°C geladen worden. De meest geschikte temperatuur is tussen de 20 – 25°C.

2. Gebruik de acculader niet kontinu. Wacht ongeveer

15 minuten voordat met het laden van een andere batterij begonnen wordt.

3. Voorkom dat stof of vuil in de aansluitopening van de

5. Voorkom kortsluiting van de oplaadbare batterij.

Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren.

6. Gooi de batterij niet in het vuur. Een brandende

batterij kan ontploff en.

7. Als u het apparaat kontinu gebruikt, kan het

gebeuren dat het apparaat oververhit raakt, met als gevolg beschadiging van de motor en de schakelaar. Laat het apparaat in dat geval dan 15 minuten ongebruikt liggen.

8. Steek nooit een voorwerp in de ventilatie-openingen

van de acculader. Als een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de acculader wordt gestoken, kan dit resulteren in een elektrische schok of beschadiging aan de acculader.

9. Het gebruik van een uitgeputte batterij zal de

acculader beschadigen.

10. Voordat men in muren, plafonds of vloeren zaagt,

moet men zich ervan overtuigen, dat er geen electrische kabels onder liggen.

11. Breng de accu naar de dealer waar deze gekocht

werd, nadat deze na oplading onvoldoende kracht heeft voor praktisch gebruik. Gooi een uitgewerkte batterij niet weg.

12. Draag oordoppen tijdens werkzaamheden om uw

gehoor te beschermen.

13. Het blad gedurende of direct na het uit zetten NIET

aanraken. Het blad wordt in het gebruik erg heet en zou ernstige brandwonden kunnen veroorzaken.

14. Houd de handgreep en de voorklep van het

elektrisch gereedschap altijd stevig vast. Zoniet, dan zal de tegendruk onzuiver werk of gevaarlijke situaties in de hand werken.

15. Verwijder de batterij van het gereedschap en zet

de schakelaar uit en vergrendeld voor u enige instellingen gaat verrichten, toebehoren monteert of demonteert, of het gereedschap opbergt. 0000BookCR18DMRDLWE.indb460000BookCR18DMRDLWE.indb46 2017/12/0813:38:072017/12/0813:38:0747 Nederlands

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION

BATTERIJ De lithium-ion batterij is voorzien van een beschermingsfunctie die volledige ontlading van de batterij voorkomt waardoor de levensduur wordt verlengd. In geval 1 en 2 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de batterij leeg is

(De batterijspanning valt tot ongeveer 12V (CR18DL)). De batterij moet in dit geval onmiddellijk opgeladen worden.

2. De motor kan tot stilstand komen wanneer het

gereedschap overbelast is. Laat de schakelaar onmiddellijk los en zoek naar de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken. TECHNISCHE GEGEVENS Machine Model CR18DMR CR18DL Aantal slagen onbelast 0 – 2100 min

Slaglengte 28 mm Capaciteit Vloeistalen pijpen: Buitendiameter 90 mm Vinyl-chloride pijp: Buitendiameter 90 mm Hout: Diepte 90 mm Gemiddelde Staalplaat: Dikte 10 mm Oplaadbare batterij 18 V 2,0 Ah EB1820L: Ni-Cd (15 cellen) x 18 V 2,6 Ah EB1826HL: Ni-MH (15 cellen) x 18 V 3,0 Ah EB1830HL: Ni-MH (15 cellen) EBM1830: Li-ion (10 cellen) 18 V 3,0 Ah EB1830X: Ni-MH (15 cellen) x 18 V 3,3 Ah EB1833X: Ni-MH (15 cellen) x Gewicht 3,8 kg 3,4 kg Oplader Model UC24YFA UC18YG UC18YRL Oplaadspanning 7,2 – 24 V 7,2 – 18 V 7,2 – 18 V Oplaadtijds 2,0 Ah : Ni-Cd 50 min. 50 min. 30 min. 2,6 Ah : Ni-MH 65 min. x 40 min. 3,0 Ah : Ni-MH 70 min. x 45 min. 3,3 Ah : Ni-MH 75 min. x 50 min. 3,0 Ah : Li-ion x x 45 min. Gewicht 0,6 Kg 0,3 Kg 0,6 Kg De oplaadtijd is bij benadering; de werkelijke oplaadtijd kan variëren. „x” Geeft aan dat de batterij niet geschikt is voor de oplader in kwestie. 0000BookCR18DMRDLWE.indb470000BookCR18DMRDLWE.indb47 2017/12/0813:38:082017/12/0813:38:0848 Nederlands STANDAARD TOEBEHOREN CR18DMR CR18DL

(1) nr. 1 Zaagblad (10) nr. 101 Zaagblad (2) nr. 2 Zaagblad (11) nr. 102 Zaagblad (3) nr. 3 Zaagblad (12) nr. 103 Zaagblad (4) nr. 4 Zaagblad (13) nr. 104 Zaagblad (5) nr. 5 Zaagblad (14) nr. 105 Zaagblad (6) nr. 8 Zaagblad (15) nr. 106 Zaagblad (7) nr. 9 Zaagblad (16) nr. 107 Zaagblad (8) nr. 95 Zaagblad (17) nr. 108 Zaagblad (9) nr. 96 Zaagblad (18) nr. 121 Zaagblad (19) nr. 131 Zaagblad (20) nr. 132 Zaagblad ○ (1) – (9) : HCS Bladen (HCS : Hoge snelheid Koolstof Staal) ○ (10) – (20) : bi-metaal Bladen Zie Tabel 3, 4 en 5 voor het gebruik van de bladen. De extra toebehoren kunnen zonder aankondiging op ieder moment worden veranderd. TOEPASSINGSGEBIEDEN ○ Het zagen van buis- en profi elstaal. ○ Het zagen van verschillende timmerhoutsoorten. ○ Het zagen van vloeistalen platen, aluminiumplaten en koperen platen. ○ Het zagen van kunsthars, phenolhars en vinylchloride. Zie voor verdere details de paragraab “KEUZE VAN DE ZAAGBLADEN”.

INLEGGEN EN UITNEMEN VAN DE BATTERIJ

LET OP U moet de schakelaar uitgeschakeld en de vergrendeling in de rechter stand (vergrendeld) houden (Zie Afb. 18).

1. Verwijderen van de batterij

Houd het omhulsel goed vast en druk tegen de accuvergrendelingen om de batterij te verwijderen (Zie Afb. 1 en 2). VOORZICHTIG Sluit de batterij nooit kort.

2. Aanbrengen van de batterij

Plaats de batterij met de polen juist aangebracht (Zie Afb. 2). OPLADEN

Vóór het gebruik van het elektrisch gereedschap dient de batterij als volgt opgeladen te worden.

1. Sluit het netsnoer van het acculader op het

stopkontakt aan Wanneer de stekker van de acculader in het stop- kontakt wordt gestoken, zal het controlelampje in rood knipperen (Met tussenpozen van 1 sekonde). 0000BookCR18DMRDLWE.indb480000BookCR18DMRDLWE.indb48 2017/12/0813:38:082017/12/0813:38:0849 Nederlands

2. Steek de batterij in het acculader

Druk de batterij stevig op zijn plaats, tot het de bodem van het lader-compartiment raakt. LET OP ○ Zorg dat de batterij in de juiste richting van plus en min wordt geplaatst, anders is niet alleen opladen onmogelijk, maar er kunnen ook storingen in de werking van de oplader ontstaan zoals een beschadigd oplaadcontact.

Wanneer een batterij in de acculader wordt aangebracht, blijft het controlelampje kontinu rood branden. Wanneer de batterij volledig is opgeladen, gaat het controlelampje in rood knipperen (Met tussenpozen van 1 sekonde) (Zie Tabel 1). (1) Aanduiding van de controlelampje De aanduidingen van het controlelampje zijn zoals aangegeven in Tabel 1, al naar gelang de toestand van de oplaadbare batterij of het acculader. Tabel 1 Aanduidingen van het controlelampje Voor het laden Knippert (ROOD) Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 seconde) Tijdens opladen Brandt (ROOD) Blift branden Na opladen Knippert (ROOD) Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 sekonde) Opladen onmogelijk Knippert (ROOD) Brandt ongeveer 0,1 sekonde. Brandt ongeveer 0,1 sekonde niet. (Uit voor 0,1 sekonde) Er is iets mis met de batterij of met het acculader. Oververhitting standby Brandt (GROEN) Blijft branden De batterij is oververhit. De batterij kan niet opgeladen worden (het opladen wordt hervat wanneer de batterij is afgekoeld). OPMERKING: De UC18YRL koelt de oververhitte batterij met een koelventilator af. (2) Batreff ende de temperatuur van de oplaadbare batterij De temperatuur van oplaadbare batterijen verloopt zoals aangegeven in de onderstaande tabel; batterijen die erg warm zijn dient u voor het opladen even af te laten koelen. Tabel 2 Temperatuur voor opladen van baterijen Chargeur

4. Trek de stekker van het oplaadapparaat uit het

5. Houd het oplaadapparaat stevig vast en trek de

batterij er uit OPMERKING Verwijder beslist de accu van de lader na gebruik. Bewaar op een veilige plaats. LET OP ○ Als wordt geprobeerd de batterij op te laden terwijl deze te warm is geworden door langdurige blootstelling aan direkt zonlicht of onmiddellijk na gebruik van de batterij, is het mogelijk dat het kontrolelampje van de acculader groen oplicht. Mocht dit zich voordoen, laat de batterij dan eerst even afkoelen alvorens u deze oplaadt. ○ Wanneer het controlelampje snel in rood knippert (vijfmaal per sekonde), neem de batterij dan uit het oplaadapparaat en controleer de opening van de laatste dan op de aanwezigheid van een voorwerp dat er niet hoort. Is er geen voorwerp in de opening aanwezig, dan is de storing waarschijnlijk te wijten aan de oplaadbare batterij of het oplaadapparaat. Laat deze dan controleren door een bevoegde onderhoudsinstantie. ○ Omdat de ingebouwde mircocomputer ongeveer 3 seconden nodig heeft om te bevestigen dat de met UC24YFA en UC18YRL opgeladen batterij uit de lader is genomen, dient u 3 seconden te wachten met het terugplaatsen van de batterij om het opladen te continueren. De batterij wordt mogelijk onjuist opgeladen wanneer u de batterij binnen drie seconden terugplaatst. 〈UC18YG〉 Vóór het gebruik van het elektrisch gereedschap dient de batterij als volgt opgeladen te worden.

1. Sluit het snoer van de oplader aan op een

stopkontakt Wanneer het snoer aangesloten wordt, wordt de oplader ingeschakeld.

2. Steek de batterij in de oplader

Steek de batterij stevig en op de juiste manier naar binnen tot deze de bodem van de lader raakt (de indikator gaat branden). 0000BookCR18DMRDLWE.indb490000BookCR18DMRDLWE.indb49 2017/12/0813:38:082017/12/0813:38:0850 Nederlands LET OP Als het kontrolelampje niet oplicht, trek dan het netsnoer uit het stopkontakt en kontroleer de montagerichting van de batterij. Ongeveer 50 minuten is vereist om de batterij volledig op te laden wanneer de temperatuur 20°C is. Wanneer de batterij volledig opgeladen is, gaat het kontrolelampje uit. Het opladen zal langer duren bij lage temperatuur of wanneer de spanning van de stroombron te gering is. Als het kontrolelampje ook na 120 minuten opladen nog niet dooft, stop dan met opladen en neem dan kontakt op met uw BEVOEGDE HiKOKI ONDERHOUDSDIENST. LET OP Als de batterij aan direct zonlicht blootstaat na gebruik, is het mogelijk dat het kontrolelampje niet aan gaat.

3. Verwijder de stekker uit het stopcontact

4. Houd de oplader stevig vast tijdens het verwijderen

van de accu Betreff ende het ontladen raken van nieuwe batterij e.d. Aangezien bij nieuwe en langdurig niet gebruikte batterij de chemische aktiviteit is teruggelopen, zal de stroomopbrengst bij het eerste en tweede gebruik slechts gering zijn. Dit is een tijdelijk verschijnsel; de normale oplaadtijd kan hersteld worden door de accu 2 à 3 maal bij kamer-temperatuur op te laden. Om langdurig gebruik van de batterij te bevorderen (1) Laad batterij op vóórdat ze volledig uitgeput zijn. Merkt u dat de gevoede apparatuur minder krachtig gaat werken, onderbreek dan het gebruik en laad de batterij op. Als u apparatuur op batterijvoeding te lang blijft gebruiken, kan dit leiden tot teruglopen van de batterijwerking en eventueel zelfs beschadiging ervan. (2) Verricht het opladen niet bij hoge temperatuur. Een oplaadbare batterij zal onmiddellijk na gebruik gewoonlijk erg warm zijn. Als u een dergelijke batterij onmiddellijk gaat opladen, zal de chemische balans in het inwendige verstord worden en zal de levensduur van de batterij afnemen. Laat de batterij daarom even afkoelen, voor u met opladen begint.

VOOR BEGIN VAN HET WERK

1. Monteren van het blad

Deze machine maakt gebruik van een afneembaar mechanisme dat het mogelijk maakt zaagbladen te monteren en te verwijderen zonder gebruik te hoeven maken van sleutels of andere gereedschappen. (1) Druk de trekschakelaar een paar keer in zodat de hendel helemaal uit de voor-afdekking kan komen. Zet de schakelaar vervolgens uit en verwijder de batterij (Afb. 6). VOORZICHTIG U moet er absoluut zeker van zijn dat de schakelaar uit staat en dat de batterij verwijderd is om ongelukken te voorkomen. (2) Druk de hendel in de richting van de pijl op de hendel zoals op Afb. 7 (Afb. 7). (3) Steek het zaagblad helemaal in de kleine spleet van de plunjertip terwijl u de hendel ingedrukt houdt. U kunt het blad naar boven of naar beneden monteren (Afb. 8, Afb. 9). (4) Wanneer u de hendel los laat, zal deze door de veer automatisch in de correcte positie springen (Afb. 10). (5) Trek een paar keer aan het zaagblad om te controleren of het goed vast zit. Als u aan het zaagblad trekt, moet het klikken en de hendel moet een stukje bewegen als het zaagblad inderdaad goed gemonteerd is (Afb. 11). VOORZICHTIG Trek alleen aan de rug van het zaagblad. Aanraken van andere delen van het zaagblad zal leiden tot letsel.

2. Demonteren van het zaagblad

(1) Druk de trekschakelaar een paar keer in zodat de hendel helemaal uit de voor-afdekking kan komen. Zet de schakelaar vervolgens uit en verwijder de batterij (Afb. 6). VOORZICHTIG U moet er absoluut zeker van zijn dat de schakelaar uit staat en dat de batterij verwijderd is om ongelukken te voorkomen. (2) Nadat u de hendel in de richting van de in Afb. 7 getoonde pijl heeft gedrukt en deze hendel vervolgens heeft vergrendelt, dient u het blad naar beneden te draaien. Het zaagblad zal nu vanzelf los komen. Als het zaagblad niet vanzelf los komt, kunt u het met de hand verwijderen. VOORZICHTIG Raak het zaagblad niet onmiddellijk na het zagen aan. Het metaal zal heet geworden zijn en kan gemakkelijk uw huid verbranden.

WANNEER HET BLAD GEBROKEN IS

Het blad hoort ook wanneer het gebroken is gewoon uit de kleine spleet in de plunjertip te vallen wanneer u de hendel in de richting van de pijl drukt en de spleet naar beneden houdt. Als het restje van het blad niet vanzelf los komt, dient u het te verwijderen met de hieronder uiteen gezette procedures. (1) Als een deel van het gebroken zaagblad nog uit de kleine spleet in de plunjer steekt, kunt hieraan de rest van het zaagblad naar buiten trekken. (2) Als het restje van het gebroken zaagblad helemaal in de spleet zit, kunt u het proberen te pakken met de tip van een ander zaagblad en het zo naar buiten proberen te krijgen (Afb. 12).

ONDERHOUD EN INSPECTIE VAN DE

ZAAGBLADBEVESTIGING (1) Verwijder zaagsel, grond, zand, vocht enz met luchtdruk of een borstel enz. zodat de zaagbladbevestiging soepel kan blijven functioneren. (2) Zoals u kunt zien op Afb. 13, dient u de bladhouder en de omliggende onderdelen regelmatig te smeren met een daartoe geschikt middel. OPMERKING Als u het gereedschap blijft gebruiken zonder de plek waar het zaagblad zit schoon te maken of te smeren, is het mogelijk dat de hendel vanwege het opgehoopte zaagsel niet meer goed kan bewegen. In een dergelijk geval dient u de meegeleverde rubberdop over de hendel te trekken in de door de pijl op Afb. 14 aangegeven richting en de rubberdop van de hendel te verwijderen. Reinig vervolgens de binnenkant van de bladhouder met perslucht of iets dergelijks en zorg vol voldoende smering. De rubberdop moet stevig op de hendel gedrukt worden. Controleer hierbij of er geen speling zit tussen de bladhouder en de rubberdop en of deze spoepel kan bewegen in het hele traject waar het zaagblad normaal gesproken zou bewegen. 0000BookCR18DMRDLWE.indb500000BookCR18DMRDLWE.indb50 2017/12/0813:38:082017/12/0813:38:0851 Nederlands LET OP Gebruik geen zaagblad waarban het gat gesleten is. Hierdoor kan het zaagblad onverwacht los komen, hetgeen kan leiden tot persoonlijk letsel (Afb. 15).

3. Verplaatsen van de voetplaat

Draai de stelschroef los en beweeg de voetplaat naar voren, zoals aangegeven in Afb. 16, Afb. 17. Draai de stelschroef een beetje vast, controleer of de voetplaat niet naar voren of achteren kan bewegen en draai vervolgens de stelschroef stevig vast. Zorg ervoor dat de voetplaat het zaagblad niet raakt.

4. Controleer of de batterij goed vast zit

GEBRUIK VOORZICHTIG ○ Draag de machine niet met uw vinger aan de trekkerschakelaar. Als de machine plotseling opstart, kan dat leiden tot onverwacht letsel. ○ Let er op dat er in het gebruik geen zaagsel, grond, vocht enz. de machine binnen kunnen komen via het plunjerdeel. Als er zich daar zaagsel enz. opgehoopt heeft, dient u de machine schoon te maken voor gebruik (zie Afb. 6). ○ Verwijder in geen geval de voor-afdekking. Houd de behuizing vast vanaf de bovenkant van de voor- afdekking (zie Afb. 6). ○ Druk de voetplaat tegen het materiaal wanneer u aan het zagen bent. Het zaagblad kan door trillingen beschadigd raken als u de voetplaat niet goed tegen uw werkstuk aandrukt. Daarnaast is het mogelijk dat de punt van het zaagblad in contact komt met de binnenkant van een te zagen pijp, waardoor het zaagblad beschadigd kan raken. ○ Kies een zaagblad met een geschikte lengte. Het zaagblad moet in de meest ingetrokken stand van de slag nog onder het te zagen materiaal uitsteken (zie Afb. 19 en Afb. 21). Als u een grote pijp, een groot stuk hout enz. moet zagen die de maat van het zaagblad overschrijdt, dan bestaat het gevaar dat het zaagblad beschadigd raakt door contact met de binnenkant van de pijp of het hout enz (Afb. 20, Afb. 22).

1. Bediening van de schakelaar

(1) Ontgrendelknop Dit gereedschap is uitgerust met een ontgrendelknop. Om de trekkerschakelaar te activeren, dient u de knop in de rechter stand te zetten. Beweeg de knop naar links om het gereedschap te bedienen (Afb. 18). U moet de schakelaar te allen tijde vergrendelen wanneer u het gereedschap vervoert of opbergt, om te voorkomen dat het per ongeluk gestart kan worden. (2) Trekkerschakelaar Dit gereedschap is uitgerust met een trekkerschakelaar waarmee de snelheid geregeld kan worden. Het gereedschap kan worden in- of uitgeschakeld door de trekker over te halen, respectievelijk los te laten. Via de trekkerschakelaar kunt u de bladsnelheid regelen tussen de minimum stand en de maximale opgegeven bladsnelheid. Oefen een grotere druk uit op de trekker om de snelheid te verhogen en minder druk om de snelheid te verlagen.

2. Zagen van metalen

VOORZICHTIG ○ Druk de voetplaat stevig tegen het werkstuk. ○ Oefen geen onredelijk grote kracht uit op het zaagblad terwijl u aan het zagen bent. Hierdoor kan het zaagblad gemakkelijk breken. ○ Het is mogelijk dat de motor soms vastloopt, afhankelijk van de combinatie van het te zagen materiaal en het gebruikte zaagblad. Wanneer de motor vastloopt, dient u deze onmiddellijk uit te schakelen. (1) Zet uw werkstuk stevig vast voor u begint te zagen (Afb. 23). (2) Gebruik een geschikte machine-olie (turbine-olie enz.) wanneer u metalen gaat zagen. Doe vet op het werkstuk wanneer u geen vloeibare machine-olie kunt gebruiken. VOORZICHTIG De levensduur van het zaagblad zal drastisch bekort worden als u geen machine-olie gebruikt.

U moet uw werkstuk stevig vastzetten wanneer u hout wilt gaan zagen (Afb. 24). VOORZICHTIG ○ Oefen geen onredelijk grote kracht uit op het zaagblad terwijl u aan het zagen bent. Vergeet ook niet om de voetplaat stevig het hout aan te drukken.

We raden u aan het juiste BIMETAL zaagblad uit Tabel 4 (Bladzijde 52) te gebruiken, omdat deze bladen duurzaam zijn en zelden breken. VOORZICHTIG Zaag langzamer wanneer u het materiaal in kleine bochten moet zagen. Probeert u te snel te zagen, dan kan het zaagblad breken.

5. Middenin beginnen

Met dit gereedschap kunt u stukken uit het midden van triplex plaat en andere dunne plaatmaterialen zagen. U kunt vrij eenvoudig middenin uw werkstuk beginnen te zagen wanneer u het zaagblad achterstevoren monteert, zoals aangegeven in Afb. 26, Afb. 28 en Afb. 30. Gebruik een zo kort en dik mogelijk zaagblad. We raden u aan bi-metaal zaagblad Nr. 132, zoals vermeld in Tabel 4, bladzijde 52, te gebruiken. Wees voorzichtig bij het zagen en neem de volgende procedures in acht. (1) Houd het onderste (of bovenste) deel van de voetplaat tegen het te zagen materiaal. Druk de trekkerschakelaar in terwijl u de tip van het zaagblad iets bij het te zagen materiaal vandaan houdt (Afb. 25, Afb. 26). (2) Kantel de handgreep langzaam naar boven en zaag zo stukje voor stukje met het zaagblad in het te zagen materiaal (Afb. 27, Afb. 28). (3) Houd de behuizing stevig vast totdat het zaagblad helemaal in het te zagen materiaal zit (Afb. 29, Afb. 30). VOORZICHTIG ○ Probeer niet middenin metaal te beginnen met zagen. Hierdoor kan het zaagblad gemakkelijk beschadigen.

Druk de trekkerschakelaar niet in terwijl de tip van het zaagblad tegen het te zagen materiaal aan zit. Hierdoor kan het zaagblad tegen het materiaal aan stoten en beschadigd raken. ○ U moet langzaam zagen en de behuizing stevig vast houden. Als u onredelijk veel kracht uitoefent op het zaagblad terwijl u aan het zagen bent, kan het zaagblad gemakkelijk beschadigd raken. OPMERKING Het gebruik van de EB1826HL en EB1830HL batterij bij lage temperaturen (onder nul) kan soms een zwakker aantrekkoppel en slechtere werking van het gereedschap tot gevolg hebben. Dit is slechts tijdelijk en de werking zal weer normaal zijn als de batterij weer op normale temperatuur is. 0000BookCR18DMRDLWE.indb510000BookCR18DMRDLWE.indb51 2017/12/0813:38:082017/12/0813:38:0852 Nederlands

KEUZE VAN DE ZAAGBLADEN

Om een maximaal prestatievermogen en goede resultaten te bereiken is de keuze van het juiste zaagblad, dat het beste geschikt is voor het te zagen materiaal, zeer belangrijk. OPMERKING ○ De afmetingen van het werkstuk zoals vermeld in de tabel gaan ervan uit dat de voetplaat in de stand staat waarbij deze zich het dichtst bij de behuizing van de snoerloze schrobzaagmachine bevindt. Wees hier voorzichtig mee, want de toegestane afmetingen van het werkstuk nemen af naarmate de voetplaat verder van de behuizing van de snoerloze schrobzaagmachine gezet wordt.

1. Keuze van HCS bladen

Het nummer van de HCS zaagbladen in Tabel 3 is in elk zaagblad ingegraveerd. De geschikte zaagbladen worden aan de hand van onderstaande Tabellen 3 en 5, uitgekozen. Tabel 3: HCS zaagbladen Zaagblad nr. Toepassing Dikte (mm) nr. 1 Voor het zagen van stalen buis met een doorsnee van minder dan 100 mm 2,5 – 6 nr. 2 Voor het zagen van stalen buis met een doorsnee van minder dan 30 mm 2,5 – 6 nr. 3 Voor het zagen van stalen buis met een doorsnee van minder dan 30 mm Onder 3,5 nr. 4 Voor het zagen en ruw bewerken van hout 50 – 70 nr. 5 Voor het zagen en ruw bewerken van hout Onder 30 nr. 8 Voor het zagen van vinylchloridebuis van minder dan 100 mm binnendiameter 2,5 – 15 Voor het zagen en ruw bewerken van verstekhout Onder 100 nr. 9 Voor het zagen van zacht stalen buizen van minder dan 100 mm binnendiameter, wanneer de zaaggeleider gebruikt wordt 2,5 – 6 nr. 95 Voor het zagen van roestvrij stalen buizen van minder dan 100 mm binnendiameter Onder 2,5 nr. 96 Voor het zagen van roestvrij stalen buizen van minder dan 30 mm binnendiameter Onder 2,5 OPMERKING De HCS zaagbladen Nr. 1 – Nr. 96 zijn los verkrijgbaar als optionele accessoires.

2. Kiezen van bi-metaal zaagbladen

De bi-metaal zaagbladnummers in Tabel 4 worden beschreven op de verpakkingen van speciale accessoires. Raadpleeg Tabel 4 en Tabel 5 hieronder om de geschikte zaagbladen te kiezen. Tabel 4: bi-metaal zaagbladen Zaagblad nr. Toepassing Dikte (mm) nr. 101 Voor het zagen van stalen en roestvrij stalen pijpen met een buitendiameter van minder dan 60 mm. 2,5 – 6 nr. 102 Voor het zagen van stalen en roestvrij stalen pijpen met een buitendiameter van minder dan 100 mm. 2,5 – 6 nr. 103 Voor het zagen van stalen en roestvrij stalen pijpen met een buitendiameter van minder dan 60 mm. 2,5 – 6 nr. 104 Voor het zagen van stalen en roestvrij stalen pijpen met een buitendiameter van minder dan 100 mm 2,5 – 6 nr. 105 Voor het zagen van stalen en roestvrij stalen pijpen met een buitendiameter van minder dan 60 mm 2,5 – 6 nr. 106 Voor het zagen van stalen en roestvrij stalen pijpen met een buitendiameter van minder dan 100 mm 2,5 – 6 nr. 107 Voor het zagen van stalen en roestvrij stalen pijpen met een buitendiameter van minder dan 60 mm Minder dan 3,5 nr. 108 Voor het zagen van stalen en roestvrij stalen pijpen met een buitendiameter van minder dan 100 mm Minder dan 3,5 nr. 121 Voor het zagen en ruw op maat maken van hout

nr. 131 Voor het zagen en ruw op maat maken van hout

nr. 132 Voor het zagen en ruw op maat maken van hout

OPMERKING De bi-metaal zaagbladen Nr. 101 – Nr. 132 zijn los verkrijgbaar als optionele accessoires.

3. Kiezen van zaagbladen voor andere materialen

Tabel 5 Te zagen materiaal Kwaliteit materiaal Dikte (mm) Zaagbladnummer Jzerplaat Zacht stalen plaat 2,5 – 10 Nr. 1, 2, 101, 102, 103, 104, 105, 106, 131 Minder dan 3,5 Nr. 3, 107, 108 Non-ferro metalen Aluminium, koper en messing 5 – 20 Nr. 1, 2, 101, 102, 103, 104, 105, 106, 131,

LET OP U moet de schakelaar uitgeschakeld en de batterij verwijderd hebben voor u onderhoud of een inpectie gaat uitvoeren.

1. Inspectie van de zaagbladen

Het verder gebruiken van stompe of beschadigde zaagbladen leidt tot een verminderd zaagvermogen en kan een overbelasting van de motor veroorzaken. Het zaagblad moet worden vernieuwd, zodra een bovenmatige slijtage vastgesteld wordt.

2. Inspectie van de bevestigingsschroef

Alle bevestigingsschroeven worden regelmatig geïnspecteerd en gecontroleerd of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

3. Onderhoud van de motor

De motorwikkeling is het “hart” van het elektrische gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/of met olie of water bevochtigd wordt.

4. Inspectie van de koolborstels (Afb. 31)

In de motor zijn koolborstels gebruikt, die onderhevig zijn aan slijtage. Doorgesleten koolborstels leiden tot problemen met de motor. Daarom dienen de koolborstels vervangen te worden wanneer zij versleten of bijna versleten zijn. Bovendien moeten de koolborstels altijd schoon zijn en zich vrij in de borstelhouders kunnen bewegen. OPMERKING Verzeker u ervan dat u de HiKOKI koolborstel code no. 999058 gebruikt, wanneer u de koolborstel vervangt.

5. Het wisselen van de koolborstel

Neem de koolborstel uit door eerst de kap van de borstel te verwijderen en vervolgens een schroevendraaier of iets dergelijks in het uitsteeksel van de koolborstel te haken, zoals te zien is in Afb. 33. Als u de koolborstel installeert, moet u de richting zo kiezen dat de nagel van de koolborstel overeenkomt met het contact-gedeelte buiten de borstelbuis. Duw de koolborstel vervolgens naar binnen met uw vinger, zoals te zien is in Afb. 34. Doe vervolgens de kap van de borstel weer terug. VOORZEICHTIG U moet echt de nagel van de koolborstel in het contact- gedeelte buiten de borstelbuis passen (U mag om het even welk van de twee meegeleverde nagels gebruiken). U moet hier goed op letten, want een eventuele fout hiermee kan resulteren in een vervorming van de nagel van de koolborstel en kan in een vroeg stadium problemen met de motor veroorzaken.

6. Reiningen van de behuizing

Gebruik een zachte droge doek, of wat soppig water, wanneer de behuizing van de snoerloze schrobzaagmachine bevuild is. Gebruik geen vloeistoff en zoals terpentine of benzine om te voorkomen dat de afwerking beschadigd wordt.

Bewaar de snoerloze schrobzaagmachine op een plaats waar de temperatuur niet hoger is dan 40°C, en buiten het bereik van kinderen.

8. Lijst vervangingsonderdelen

A: Ond.nr. B: Codenr. C: Gebr.nr. D: Opm. LET OP Reparatie, modifi catie en inspectie van HiKOKI elektrisch gereedschap dient te worden uitgevoerd door een erkend HiKOKI Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende HiKOKI Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES HiKOKI elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen (zoals codenummers en/of ontwerp) zonder voorafgaande kennisgeving gewijzigd worden. GARANTIE De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifi eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie. AANTEKENING Op grond van het voortdurende research-en ontwikkelingsprogramma van HiKOKI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. 0000BookCR18DMRDLWE.indb530000BookCR18DMRDLWE.indb53 2017/12/0813:38:092017/12/0813:38:0954 Nederlands Informatie betreff ende luchtgeluid en trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871. Gemeten A-gewogen geluidsniveau: 96 dB (A) Gemeten A-gewogen geluidsdrukniveau: 85 dB (A) Onzekerheid KpA: 3 dB (A) Draag gehoorbescherming. Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745. Hout zagen: Trillingsemissiewaarde a

Onzekerheid K = 2,6 m/s

Waarschuwing ○ De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. ○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de operator welke gebaseerd zijn op een schatting van blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd). 0000BookCR18DMRDLWE.indb540000BookCR18DMRDLWE.indb54 2017/12/0813:38:092017/12/0813:38:0955 Español

Wij verklaren onder onze eigen verantwoordelijkheid dat Snoerloze schrobzaagmachine, geïdentifi ceerd door het type en de specifi eke identifi catiecode*1), voldoet aan alle relevante bepalingen van de richtlijnen*2) en normen*3). Technische documentatie bij*4) – zie onder. De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen. Deze verklaring is van toepassing op producten voorzien van de CE- markeringen. Deutsch Español
