BEDIENUNGSANLEITUNG CR18DMR HiKOKI

Housing Gehäuse Logement Sede

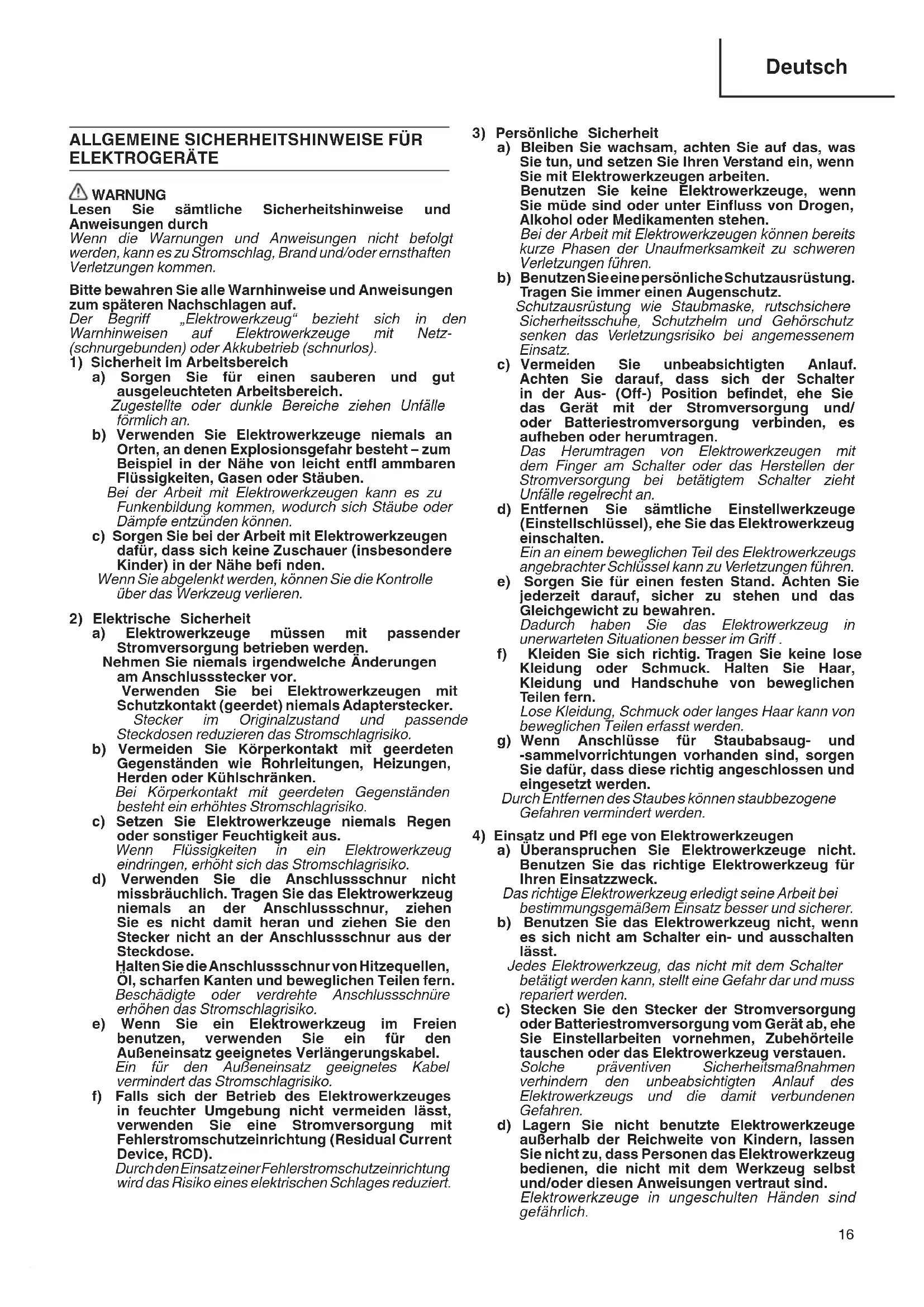

ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROGERÄTE WARNUNG Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf. Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an. b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entfl ammbaren Flüssigkeiten, Gasen oder Stäuben. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können. c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befi nden. Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko. b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko. c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko. d) Verwenden Sie die Anschlussschnur nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko. e) Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko. f) Falls sich der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD). Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen. b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz. c) Vermeiden Sie unbeabsichtigten Anlauf. Achten Sie darauf, dass sich der Schalter in der Aus- (Off -) Position befi ndet, ehe Sie das Gerät mit der Stromversorgung und/ oder Batteriestromversorgung verbinden, es aufheben oder herumtragen. Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an. d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen. e) Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff . f) Kleiden Sie sich richtig. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden. g) Wenn Anschlüsse für Staubabsaug- und -sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.

4) Einsatz und Pfl ege von Elektrowerkzeugen

a) Überanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer. b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden. c) Stecken Sie den Stecker der Stromversorgung oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren. d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in ungeschulten Händen sind gefährlich. 0000BookCR18DMRDLWE.indb160000BookCR18DMRDLWE.indb16 2017/12/0813:38:022017/12/0813:38:0217 Deutsch e) Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufi g hängen und sind einfacher zu beherrschen. g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten. Der Gebrauch des Elektrowerkzeuges für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Verwendung und Pfl ege der Batterie

a) Laden Sie das Gerät nur mit dem vom Hersteller empfohlenen Ladegerät auf. Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Gefahren führen. b) Verwenden Sie für das Gerät nur die speziell empfohlenen Batterien. Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen. c) Ist die Batterie nicht in Gebrauch, achten Sie darauf, dass sie nicht mit metallischen Gegenständen, beispielsweise Büroklammern, Münzen, Schlüssel, Nägel, Schrauben in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen könnten. Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen. d) Im Falle von Störungen, kann Flüssigkeit aus der Batterie austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batterie in Berührung kommen, waschen Sie die betroff ene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf. Ausgetretene Batteriefl üssigkeiten können zu Reizungen oder Verbrennungen führen.

a) Lassen Sie Elektrowerkzeuge durch qualifi zierte Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten. Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird. VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

VORSICHTSMASSNAHMEN BEI DER

BENUTZUNG DER AKKU-TIGERSÄGE

1. Die Batterie immer bei einer Temperatur von 10 – 40°C

laden. Laden bei einer Temperatur, die nied riger als 10°C ist, wird gefährliche Überladung ver ursachen. die Batterie kann nicht bei einer Tem peratur über 40°C geladen werden. Die beste Temperatur zum Laden wäre von 20 – 25°C.

2. Das Ladegerät nicht fortlaufend verwenden.

Lassen Sie das Ladegerät nach beendigter Ladung ungefähr 15 Minuten ruhen, bevor die nächste Batterieladung unternommen wird.

3. Keine Fremdkörper durch das Anschlußloch der

Batterie eindringen lassen.

4. Niemals die Batterie und das Ladegerät zerlegen.

5. Niemals die Batterie kurzschließen.

Kurzschluss der Batterie verursacht eine zu große Stromzufuhr und Überhitzung, wodurch Durchbrennen oder Schaden bei der Batterien entsteht.

6. Die Batterie nicht ins Feuer werfen. Sie könnte dabei

7. Wenn dieses Gerät ununterbrochen betrieben wird,

kann Überhitzung auftreten und zu Schäden an Motor und Schalter führen. Lassen Sie das Gerät bitte etwa 15 Minuten lang zum Abkühlen unbenutzt liegen.

8. Darauf achten, dass keine Gegenstände durch

Belüftungsschlitze des Ladegerätes in das Gerät eindringen. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Ladegerätes eindringen, kann dies zu elektrischen Schlägen führen oder das Ladegerät beschädigen.

9. Benutzung verbrauchter Batterie beschädigt das

10. Bevor man in Wände, Decken oder Böden schneidet,

muß man sich sorgfältig davon überzeugen, dass keine elektrischen Kabel oder Kabelrohre darunter liegen.

11. Bringen Sie die Batterie zum Geschäft, wo Sie diese

gekauft haben sobald die Lebensdauer der Batterie abnimmt. Die erschöpfte Batterie nicht wegwerfen.

12. Ohrenstöpsel zum Schutz der Ohren während des

13. Das Sägeblatt nicht während oder unmittelbar nach

dem Betrieb berühren. Das Sägeblatt wird während des Betriebs sehr heiß, und es könnte zu ernsthaften Verbrennungen kommen.

14. Immer den Körper-Handgriff und die vordere

Abdeckung des Elektrowerkzeugs festhalten, weil sonst die Reaktionskraft ungenauen oder sogar gefährlichen Betrieb verursachen kann.

15. Entfernen Sie die Batterie aus dem Werkzeug oder

stellen Sie den Schalter auf die verriegelte oder die ausgeschaltete Position, bevor Sie Einstellungen durchführen, Zubehör auswechseln oder das Werkzeug verstauen.

WARNUNG ZUM LITHIUM-IONEN-AKKU

Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. In den unten beschriebenen Fällen 1 und 2 kann bei der Benutzung dieses Produkts der Motor abschalten, selbst wenn Sie den Schalter drücken. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.

1. Wenn die verbleibende Akkuleistung nicht mehr ausreicht

(Die Akkuspannung sinkt auf ca. 12V ab (CR18DL)), schaltet der Motor ab. Laden Sie in einem solchen Fall den Akku umgehend auf.

2. Wenn das Werkzeug überlastet ist, kann es zum

Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Geräts los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Gerät wieder verwenden. 0000BookCR18DMRDLWE.indb170000BookCR18DMRDLWE.indb17 2017/12/0813:38:022017/12/0813:38:0218 Deutsch TECHNISCHE DATEN Elektrowerkzeug Modell CR18DMR CR18DL Leerlaufhubzahl 0 – 2100 min

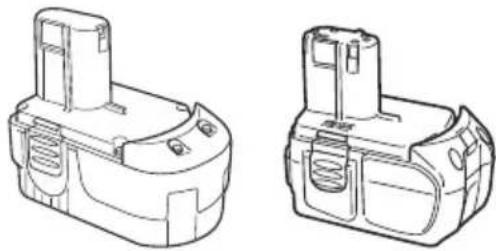

Hub 28 mm Leistungsvermögen Flussstahlrohr: Außendurchmesser 90 mm Vinylchloridrohr: Außendurchmesser 90 mm Holz: Tiefe 90 mm Weicher Stahl: Dicke 10 mm Wiederaufl adbare Batterie 18 V 2,0 Ah EB1820L: Ni-Cd (15 Zellen) x 18 V 2,6 Ah EB1826HL: Ni-MH (15 Zellen) x 18 V 3,0 Ah EB1830HL: Ni-MH (15 Zellen) EBM1830: Li-ion (10 Zellen) 18 V 3,0 Ah EB1830X: Ni-MH (15 Zellen) x 18 V 3,3 Ah EB1833X: Ni-MH (15 Zellen) x Gewicht 3,8 kg 3,4 kg Ladegerät Modell UC24YFA UC18YG UC18YRL Ladespannung 7,2 – 24 V 7,2 – 18 V 7,2 – 18 V Ladezeit 2,0 Ah : Ni-Cd 50 min. 50 min. 30 min. 2,6 Ah : Ni-MH 65 min. x 40 min. 3,0 Ah : Ni-MH 70 min. x 45 min. 3,3 Ah : Ni-MH 75 min. x 50 min. 3,0 Ah : Li-ion x x 45 min. Gewicht 0,6 Kg 0,3 Kg 0,6 Kg Die Ladezeit ist eine ungefähre Angabe. Die tatsächliche Ladezeit kann variieren. „x“ bedeutet, dass die Akkus zu diesem bestimmten Ladegerät nicht kompatibel sind. STANDARDZUBEHÖR CR18DMR CR18DL

(1) Nr. 1 Sägeblatt (10) Nr. 101 Sägeblatt (2) Nr. 2 Sägeblatt (11) Nr. 102 Sägeblatt (3) Nr. 3 Sägeblatt (12) Nr. 103 Sägeblatt (4) Nr. 4 Sägeblatt (13) Nr. 104 Sägeblatt (5) Nr. 5 Sägeblatt (14) Nr. 105 Sägeblatt (6) Nr. 8 Sägeblatt (15) Nr. 106 Sägeblatt (7) Nr. 9 Sägeblatt (16) Nr. 107 Sägeblatt (8) Nr. 95 Sägeblatt (17) Nr. 108 Sägeblatt (9) Nr. 96 Sägeblatt (18) Nr. 121 Sägeblatt (19) Nr. 131 Sägeblatt (20) Nr. 132 Sägeblatt ○ (1) bis (9) : HCS-Sägeblätter (HCS: Hochlegierter Stahl) ○ (10) bis (20) : Bimetall-Sägeblätter Beziehen Sie sich für die Verwendung der Sägeblätter auf die Tabellen 3, 4 und 5. Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. ANWENDUNGSGEBIETE ○ Schneiden von Rohr- und Winkelprofi l. ○ Schneiden verschiedener Nutzhölzer. ○ Schneiden von Flussstahlplatten, Aluminiumplatten und Kupferplatten. ○ Schneiden von Kunstharzen wie Phenolharz und Vinylchlorid. Bezüglich weiterer Einzelheiten siehe Abschnitt “AUSWAHL DER SÄGEBLÄTTER”.

HERAUSNEHMEN/EINSETZEN DER BATTERIE

ACHTUNG Achten Sie darauf, dass der Schalter ausgeschaltet und der Verriegelungsknopf nach rechts (Verriegelungsposition) geschoben ist (Siehe Abb. 18).

1. Herausnehmen der Batterie

Zum Entnehmen des Akkus halten Sie das Gehäuse gut fest und drücken die Akkuverriegelung ein (Siehe Abb. 1 und 2). ACHTUNG Die Kontakte der Batterie niemals kurzschließen.

2. Einsetzen der Batterie

Den Batterie unter Beachtung der richtigen Richtung in das Gerät einsetzen (Siehe Abb. 2). LADEN

Vor Gebrauch des Power-Werkzeugs, den Akkumulator wie folgt laden.

1. Den Netzstecker des Ladegerätes in eine

Steckdose einstecken Beim Anschluß des Ladegeräts an eine Netzsteckdose blinkt die Kontrollampe in Rot auf (In Sekunden- abständen).

2. Eine Batterie in das Ladegerät einlegen.

Schieben Sie die Batterie fest ein, bis sie den Boden des Aufl adefachs berührt. ACHTUNG ○ Wenn die Batterie verkehrt herum eingelegt wird, kann nicht nur die Batterie nicht geladen werden, sondern es kann auch zu Verformung der Ladeklemmen oder anderen Störungen im Ladegerät kommen.

Beim Einlegen einer Batterie in das Ladegerät wird der Ladevorgang fortgesetzt, und leuchtet die Kontrollampe kontinuierlich in Rot auf. Wenn die Batterie voll aufgelader ist, blinkt die Kontrollampe in Rot (in Sekundenabständen) (Seihe Tafel 1). (1) Anzeigelämpchen Die Kontrollampe leuchtet auf, wie in Tafel 1 gezeigt, entsprechend dem Zustand des verwendeten Ladegeräts für die Akkubatterie. 0000BookCR18DMRDLWE.indb190000BookCR18DMRDLWE.indb19 2017/12/0813:38:032017/12/0813:38:0320 Deutsch Tafel 1 Anzeigen der Kontrollampe Vor dem Laden Blinkt (ROT) Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (aus für 0,5 Sekunden) Beim Laden Leuchtet (ROT) Leuchtet kontinuierlich Laden durchgeführt Blinkt (ROT) Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (aus für 0,5 Sekunden) Laden unmöglich Flackert (ROT) Leuchtet für 0,1 Sekunden. Erlischt für 0,1 Sekunden. (aus für 0,1 Sekunden) Betriebsstörung in der batterie oder im Ladegerät. Wegen Überhitzung angehalten Leuchtet (GRÜN) Leuchtet kontinuierlich (aus für 0,1 Sekunden) Akku überhitzt. Laden nicht möglich (Ladevorgang wird nach Abkühlen des Akkus gestartet). HINWEIS: Beim Modell UC18YRL wird der Akku während der Wartephase durch einen Lüfter gekühlt. (2) Über die Temperatur der Akkubatterie Die Temperatur von Akkubatterien ist wie in der folgenden Abbildung gezeigt, und Batterien, die sich zu stark erhitzt haben, sollten sich vor dem Aufl aden etwas abkühlen. Tafel 2 Aufl adebereiche für Batterie Ladegerät

4. Den Netzstecker des Ladegeräts aus der

5. Das Ladegerät festhalten und die Batterie

herausziehen HINWEIS Achten Sie darauf, die Batterie nach der Verwendung aus dem Ladegerät zu nehmen und sie aufzubewahren. ACHTUNG ○ Wenn die Akkubatterie geladen wird, während sie erhitzt ist weil sie sich längere Zeit im direkten Sonnenlicht befunden hat, oder weil sie gerade gebraucht wurde, kann es sein, daß die Kontrollampe des Ladegeräts in Grün leuchtet. In diesem Fall zuerst die Batterie abkühlen lassen und erst dann mit dem Aufl aden beginnen. ○ Wenn das Kontrollampe in schneller Folge in Rot fl ackert (in 0,2-Sekun-den-Abständen), nachsehen ob Fremdkörper im Batteriefach sind und diese ggf. herausnehmen. Wenn keine Fremdkörper im Batteriefach sind, liegt wahr-scheinlich eine Fehlfunktion bei der Batterie oder beim Ladegerät vor. Die Teile vom autorisierten Kundendienst prüfen lassen. ○ Da der eingebaute Mikrocomputer bei heraus genommener UC24YFA und UC18YRL etwa 3 Sekunden braucht, um zu bestätigen, dass die Batterie geladen wird, warten Sie mindestens 3 Sekunden, bevor Sie diese wieder einschieben, um das Laden fortzusetzen. Wird die Batterie während dieser 3 Sekunden wieder eingeschoben, kann es sein, dass sie nicht richtig aufgeladen wird. 〈UC18YG〉 Vor Gebrauch des Power-Werkzeugs, den Akkumulator wie folgt laden.

1. Das Ladegerätkabel an den Wechselstromausgang

schließen Dadurch wird das Ladegerät eingeschaltet.

2. Die Batterie in das Ladegerät einlegen

Bitte schieben Sie den Akkumulator sicher unter Beachtung seiner Richtung ein, bis er mit dem Boden des Ladegerätes Kontakt bekommt (die Kontrollampe leuchtel auf). ACHTUNG Wenn die Kontrollampe nicht aufl euchtet, das Netzkabel von der Steckdose abtrennen und die Einsetzrichtung der Batterie prüfen. Ungefähr 50 Minuten ist erforderlich um die Batterie bei einer Temperatur von 20°C vollzuladen. Die Kontrollampe erlischt, wenn die Batterie vollgeladen ist. Die Batterieladezeit wird länger, wenn die Temperatur zu niedrig oder die Spannung der Stromquelle zu gering ist. Wenn das Anzeigelämpchen auch nach 120 Minuten Aufl aden nicht erlischt, den Ladevorgang unterbrechen, und den HiKOKI-KUNDENDIENST benachrichtigen. ACHTUNG Falls die Batterie wegen direkten Sonnenstrahlen, usw., gleich nach Betrieb überhitzt wird, mag es vorkommen, daß die Ladekontrollampe nicht aufl euchtet. In diesem Fall, die Batterie zuerst abkühlen lassen, und danach laden.

3. Das Ladegerät vom Wechselstromausgang

4. Das Ladegerät fasthalten und den Batterie

herausziehen 0000BookCR18DMRDLWE.indb200000BookCR18DMRDLWE.indb20 2017/12/0813:38:032017/12/0813:38:0321 Deutsch Zur Leistung von neuen Batterien Da die Chemikalien in neuen bzw. in längere Zeit nicht verwendeten Akkus nicht aktiviert sind, kann die elektrische Entladung bei der ersten und zweiten Verwendung gering sein. Dies ist eine vorübergehende Er scheinung, und die normale Batterieleistung wird nach zwei-oder dreimaligem Aufl aden der Batterien wieder hergestellt. Verlängerung der Lebensdauer von Batterien (1) Die Batterien aufl aden, bevor sie völlig erschöpft sind. Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufl aden. Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden. (2) Nicht bei hohen Temperaturen aufl aden. Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauernimmt ab. Die Batterie etwas stehen lassen und erst aufl aden, wenn sie sich abgekühlt hat. VOR INBETRIEBNAHME

1. Anbringen des Sägeblatts

Dieses Gerät verwendet einen abnehmbaren Mechanismus, der Anbringen und Entfernen von Sägeblättern ohne Verwendung eines Schraubenschlüssels oder anderer Werkzeuge ermöglicht. (1) Schalten Sie den Auslöseschalter mehrmals ein und aus, so daß der Hebel völlig aus der vorderen Abdeckung austreten kann. Danach schalten Sie das Gerät am Schalter aus und entnehmen den Akku (Abb. 6). ACHTUNG Stellen Sie absolut sicher, dass der Schalter ausgeschaltet und die Batterie entfernt ist, um Unfälle zu verhüten. (2) Drücken Sie den Hebel in der in Abb. 7 gezeigten und auf dem Hebel markierten Richtung (Abb. 7). (3) Schieben Sie das Sägeblatt bei gedrücktem Hebel ganz in den schmalen Schlitz an der Spitze des Tauchkolbens ein. Sie können das Sägeblatt entweder in Aufwärts- oder in Abwärtsrichtung anbringen (Abb. 8, Abb. 9). (4) Wenn Sie den Hebel loslassen, kehrt die Halterhülse durch die Federkraft automatisch zur korrekten Position zurück (Abb. 10). (5) Ziehen Sie das Sägeblatt zwei-bis dreimal von Hand zurück und überprüfen Sie, daß das Sägeblatt sicher angebracht ist. Wenn das Sägeblatt sicher angebracht ist, kann beim Zurückziehen ein Klicken gehört werden und der Hebel bewegt sich etwas (Abb. 11). ACHTUNG Beim Ziehen am Sägeblatt unbedingt darauf achten, nur an der Rückseite zu ziehen. Ziehen an anderen Teilen des Sägeblatts führt zu Verletzungen.

2. Entfernen des Sägeblatts

(1) Schalten Sie den Auslöseschalter mehrmals ein und aus, so daß der Hebel völlig aus der vorderen Abdeckung austreten kann. Danach schalten Sie das Gerät am Schalter aus und entnehmen den Akku (Abb. 6). ACHTUNG Stellen Sie absolut sicher, dass der Schalter ausgeschaltet und die Batterie entfernt ist, um Unfälle zu verhüten. (2) Nachdem Sie den Hebel in Pfeilrichtung (wie in Abb. 7 gezeigt) gedreht und fi xiert haben, drehen Sie das Sägeblatt so, dass es nach unten zeigt. Das Sägeblatt sollte dann von allein herausfallen. Wenn das Sägeblatt nicht herausfällt, so ziehen Sie es von Hand heraus. ACHTUNG Berühren Sie das Sägeblatt niemals direkt nach der Verwendung. Das Metall ist dann heiß und kann Ihre Haut verbrennen.

WENN DAS SÄGEBLATT ABGEBROCHEN IST

Selbst wenn das Sägeblatt abgebrochen ist und in dem schmalen Schlitz des Tauchkolbens bleibt, sollte es herausfallen, wenn Sie den Hebel in Pfeilrichtung drücken und das Sägeblatt nach unten richten. Wenn es nicht herausfallen sollte, so verwenden Sie das folgende Verfahren, um es zu entfernen. (1) Wenn ein Teil des abgebrochenen Sägeblatts aus dem schmalen Schlitz hervorsteht, so ziehen Sie daran, um das Sägeblatt zu entfernen. (2) Wenn das abgebrochene Sägeblatt im schmalen Schlitz versteckt ist, so haken Sie die Spitze eines anderen Sägeblatts in das abgebrochene Sägeblatt ein und entfernen Sie es (Abb. 12).

WARTUNG UND INSPEKTION DER

SÄGEBLATTHALTERUNG (1) Entfernen Sie nach der Verwendung Sägemehl, Erde, Sand, Feuchtigkeit usw. mit Druckluft oder einer Bürste usw., um sicherzustellen, daß die Sägeblatthalterung glatt funktionieren kann. (2) Führen Sie periodische Schmierung um den Sägeblatthalter wie in Abb. 13 gezeigt durch Verwendung von Schneidfl üssigkeit usw. durch. HINWEIS Fortgesetzte Verwendung des Werkzeugs ohne Reinigung und Schmierung des Bereiches, in dem das Sägeblatt installiert ist, kann durch Ansammlung von Sägemehl und Spänen zu etwas lockerer Bewegung des Hebels führen. Ziehen Sie in diesem Fall die am Hebel angebrachte Gummikappe wie in Abb. 14 gezeigt in Pfeilrichtung und entfernen Sie die Gummikappe vom Hebel. Reinigen Sie dann die Innenseite des Sägeblatthalters mit Druckluft usw. und führen Sie ausreichende Schmierung durch. Die Gummikappe kann durch kräftiges Drucken wieder auf den Hebel aufgebracht werden. Stellen Sie zu dieser Zeit sicher, dass kein Zwischenraum zwischen dem Sägeblatthalter und der Gummikappe vorhanden ist und dass der Bereich, in dem das Sägeblatt installiert ist, glatt funktioniert. ACHTUNG Verwenden Sie kein Sägeblatt mit einem abgenutzten Sägeblattloch. Das Sägeblatt kann sich sonst lösen und zu Körperverletzung führen (Abb. 15).

3. Bewegen der Basis

Lösen Sie die Stellschraube und bewegen Sie die Basis wie in Abb. 16, Abb. 17 gezeigt nach vorne. Ziehen Sie die Stellschraube etwas an, stellen Sie sicher, dass sich die Basis nicht hin und her bewegt, und ziehen Sie dann die Stellschraube fest an. Stellen Sie sicher, dass die Basis nicht in Kontakt mit dem Sägeblatt ist.

4. Bestätigen Sie, dass die Batterie korrekt

angebracht ist 0000BookCR18DMRDLWE.indb210000BookCR18DMRDLWE.indb21 2017/12/0813:38:032017/12/0813:38:0322 Deutsch VERWENDUNG ACHTUNG ○ Tragen Sie Werkzeuge nicht mit dem Finger am Schalter. Ungewolltes Einschalten kann zu unerwarteten Verletzungen führen. ○ Lassen Sie Sägemehl, Erde, Feuchtigkeit usw. nicht während des Betriebs durch den Tauchkolbenabschnitt in die Maschine eindringen. Wenn sich Sägemehl usw. im Tauchkolbenabschnitt ansammelt, so entfernen Sie es immer vor der Verwendung (siehe Abb. 6). ○ Entfernen Sie die vordere Abdeckung nicht. Achten Sie darauf, den Körper vom Oberteil der vorderen Abdeckung her zu halten (siehe Abb. 6). ○ Drücken Sie die Basis beim Sägen gegen das Material. Vibrationen können das Sägeblatt beschädigen, wenn die Basis nicht fest gegen das Werkstück gedrückt wird. Weiterhin kann die Spitze des Sägeblatts manchmal in Kontakt mit der Innenwand des Rohrs kommen, wodurch das Sägeblatt beschädigt werden kann. ○ Wählen Sie ein Sägeblatt mit möglichst passender Länge. Idealerweise sollte die aus der Basis hervorstehende Länge nach Abzug des Hubs größer als die Materialdicke sein (siehe Abb. 19 und Abb. 21). Wenn Sie ein großes Rohr oder einen großen Holzblock usw. durchsägen, deren Dicke die Sägekapazität des Sägeblatts überschreitet, so besteht die Gefahr, dass das Sägeblatt gegen die Innenwand des Rohrs, gegen das Innere des Holzblocks usw. stoßen und beschädigt werden kann (Abb. 20, Abb. 22).

1. Schalterbedienung

(1) Verriegelungsknopf Dieses Werkzeug ist mit einem Verriegelungsknopf ausgerüstet. Schieben Sie den Knopf nach rechts, um die Auslöseverriegelung zu aktivieren. Schieben Sie den Knopf nach links, um das Werkzeug zu betreiben (Abb. 18). Verriegeln Sie den Schalter immer, wenn Sie das Werkzeug tragen oder lagern, um ungewollten Start zu verhüten. (2) Auslöseschalter Dieses Werkzeug ist mit einem Auslöseschalter für variable Geschwindigkeit ausgerüstet. Das Werkzeug kann durch Druck auf den Auslöseschalter eingeschaltet und durch Freigabe des Auslöseschalters ausgeschaltet werden. Die Hubrate des Sägeblattkolbens kann durch Druck auf den Auslöseschalter von der minimalen bis zur maximalen auf dem Typenschild angegebenen Hubrate eingestellt werden. Durch stärkeren Druck wird die Hubrate erhöht und durch schwächeren Druck wird sie verringert.

2. Schneiden von Metallmaterialien

ACHTUNG ○ Drücken Sie die Basis fest gegen das Werkstück. ○ Lassen Sie beim Sägen niemals eine unangemessene Kraft auf das Sägeblatt einwirken. Hierdurch kann es leicht zu Bruch des Sägeblatts kommen. ○ Abhängig von der Kombination des zu sägenden Materials und des Sägeblatts kann der Motor manchmal blockiert werden. Schalten Sie das Werkzeug sofort aus, wenn der Motor blockiert wird. (1) Befestigen Sie das Werkstück vor dem Sägen sicher (Abb. 23). (2) Verwenden Sie beim Sägen von Metallmaterial angemessenes Maschinenöl (Turbinenöl usw.). Wenn Sie kein fl üssiges Maschinenöl verwenden, so tragen Sie Schmierfett auf das Werkstück auf. ACHTUNG Die Standzeit des Sägeblatts wird drastisch verkürzt, wenn Sie kein Maschinenöl verwenden.

3. Schneiden von Bauholz

Wenn Sie Bauholz schneiden, so stellen Sie sicher, dass das Werkstück sicher eingespannt ist, bevor Sie mit dem Sägen beginnen (Abb. 24). ACHTUNG ○ Lassen Sie beim Sägen niemals eine unangemessene Kraft auf das Sägeblatt einwirken. Achten Sie auch darauf, die Basis fest gegen das Bauholz zu drücken.

4. Sägen von gekrümmten Linien

Wir empfehlen die Verwendung der in Tabelle 4 (Seite 23) angeführten Bimetall-Sägeblätter, da diese sehr widerstandsfähig sind und selten brechen. ACHTUNG Verringern Sie die Vorschubgeschwindigkeit, wenn Sie Material in kleinen Kreisbögen schneiden. Übermäßig schneller Vorschub kann Bruch des Sägeblatts verursachen.

Mit dieser Säge können Sie Sacklöcher in Sperrholz und in dünnen Brettern sägen. Sacklöcher können einfach mit umgekehrt installiertem Sägeblatt gemacht werden, wie in Abb. 26, Abb. 28 und Abb. 30 gezeigt. Verwenden Sie hierfür ein Sägeblatt, das so kurz und dick wie möglich ist. Wir empfehlen hierfür das in Tabelle 4 auf Seite 23 gezeigte Bimetall-Sägeblatt Nr. 132. Lassen Sie beim Sägen Vorsicht walten und beachten Sie die folgenden Verfahre. (1) Drücken Sie den unteren (oder den oberen) Teil der Basis gegen das Material. Ziehen Sie den Auslöseschalter, während Sie die Spitze des Sägeblatts vom Material entfernt halten (Abb. 25, Abb. 26). (2) Heben Sie den Griff langsam an und schneiden Sie mit dem Sägeblatt allmählich in das Material (Abb. 27, Abb. 28). (3) Halten Sie den Körper sicher fest, bis das Sägeblatt ganz in das Material schneidet (Abb. 29, Abb. 30). ACHTUNG ○ Vermeiden Sie Einstechsägen bei Metallmaterial. Dies kann leicht zu Beschädigung des Sägeblatts führen. ○ Ziehen Sie niemals am Auslöseschalter, während die Spitze des Sägeblatts gegen das Material gedrückt ist. Hierdurch kann es leicht zu Beschädigung des Sägeblatts kommen, wenn die Spitze gegen das Material stößt. ○ Achten Sie unbedingt darauf, langsam zu sägen, während Sie den Körper sicher halten. Durch eine unangemessene Kraft auf das Sägeblatt während des Sägens kann es leicht zu Beschädigung des Sägeblatts kommen. HINWEIS Die Verwendung der Batterie EB1826HL und EB1830HL in kalter Umgebung (unter 0°C) kann möglicherweise in geschwächtem Anzugsdrehmoment und verringerter Arbeitsleistung resultieren. Dies ist jedoch eine zeitweilige Erscheinung, und die Leistung wird wieder normal, wenn sich die Batterie erwärmt. 0000BookCR18DMRDLWE.indb220000BookCR18DMRDLWE.indb22 2017/12/0813:38:032017/12/0813:38:0323 Deutsch

AUSWAHL DER SÄGEBLÄTTER

Zur Sicherstellung maximaler Betriebseffi zienz und bester Ergebnisse ist es sehr wichtig, das für den zu sägenden Materialtyp und die Materialdicke am besten geeignete Sägeblatt zu wählen. HINWEIS ○ Die in der Tabelle angeführten Abmessungen des Werkstücks entsprechen den Abmessungen, wenn die Anbringungsposition der Basis in nächster Nähe zum Körper der Akku-Tigersäge ist. Vorsicht ist erforderlich, da die Abmessungen des Werkstücks geringer werden, wenn die Basis weiter vom Körper der Akku-Tigersäge entfernt ist.

1. Wahl von Sägeblättern aus hochlegiertem Stahl

(HCS) Die Sägeblattnummer der HCS-Sägeblätter in Tabelle 3 ist auf jedem Sägeblatt in der Nähe der Anbringungsposition eingraviert. Wählen Sie ein angemessenes Sägeblatt unter Bezug auf die folgenden Tabellen 3 und 5. Tabelle 3: HCS-Sägeblätter Sägeblatt -Nr. Anwendung Dicke (mm) Nr. 1 Für das Schneiden von Stahlrohr von weniger als 100 mm Durchmesser 2,5 – 6 Nr. 2 Für das Schneiden von Stahlrohr von weniger als 30 mm Durchmesser 2,5 – 6 Nr. 3 Für das Schneiden von Stahlrohr von weniger als 30 mm Durchmesser Unter 3,5 Nr. 4 Für das Schneiden und Rohbearbeiten von Schnittholz 50 – 70 Nr. 5 Für das Schneiden und Rohbearbeiten von Schnittholz Unter 30 Nr. 8 Für das Schneiden von Vinylchloridrohr von weniger als 100 mm Innedurchmesser 2,5 – 15 Für das Schneiden und die Rohbearbeitung von Schnittholz Unter

Nr. 9 Für das Schneiden von Flußstahlröhren von weniger als 100 mm Durchmesser bei Verwendung der Abschneid-Führung 2,5 – 6 Nr. 95 Für das Schneiden von rostfreiem Stahlrohr von weniger als 100 mm Durchmesser Unter 2,5 Nr. 96 Für das Schneiden von rostfreiem Stahlrohr von weniger als 30 mm Durchmesser Unter 2,5 HINWEIS Die HCS-Sägeblätter Nr. 1 bis Nr. 96 werden separat als Sonderzubehör verkauft.

2. Wahl von Bimetall-Sägeblättern

Die Nummern der Bimetall-Sägeblätter in Tabelle 4 sind auf den Packungen des Sonderzubehörs beschrieben. Wählen Sie die angemessenen Sägeblätter unter Bezug auf die folgenden Tabellen 4 und 5. Tabelle 4: Bimetall-Sägeblätter Sägeblatt -Nr. Verwendung Dicke (mm) Nr. 101 Zum Sägen von Rohren aus Stahl und rostfreiem Stahl mit einem Außendurchmesser von weniger als 60 mm 2,5 – 6 Nr. 102 Zum Sägen von Rohren aus Stahl und rostfreiem Stahl mit einem Außendurchmesser von weniger als 100 mm 2,5 – 6 Nr. 103 Zum Sägen von Rohren aus Stahl und rostfreiem Stahl mit einem Außendurchmesser von weniger als 60 mm 2,5 – 6 Nr. 104 Zum Sägen von Rohren aus Stahl und rostfreiem Stahl mit einem Außendurchmesser von weniger als 100 mm 2,5 – 6 Nr. 105 Zum Sägen von Rohren aus Stahl und rostfreiem Stahl mit einem Außendurchmesser von weniger als 60 mm 2,5 – 6 Nr. 106 Zum Sägen von Rohren aus Stahl und rostfreiem Stahl mit einem Außendurchmesser von weniger als 100 mm 2,5 – 6 Nr. 107 Zum Sägen von Rohren aus Stahl und rostfreiem Stahl mit einem Außendurchmesser von weniger als 60 mm Unter 3,5 Nr. 108 Zum Sägen von Rohren aus Stahl und rostfreiem Stahl mit einem Außendurchmesser von weniger als 100 mm Unter 3,5 Nr. 121 Zum Sägen und Bearbeiten von Bauholz

Nr. 131 Zum Sägen und Bearbeiten von Bauholz

Nr. 132 Zum Sägen und Bearbeiten von Bauholz

HINWEIS Die Bimetall-Sägeblätter Nr. 101 bis Nr. 132 werden separat als Sonderzubehör verkauft.

3. Wahl von Sägeblättern für andere Materialien

Tabelle 5 Zu sägendes Material Materialqualität Dicke (mm) Sägeblatt-Nr. Eisenblech Weiches Stahlblech 2,5 – 10 Nr. 1, 2, 101, 102, 103, 104, 105, 106, 131 Unter 3,5 Nr. 3, 107, 108 Nichteisenmetall Aluminium, Kupfer und Messing 5 – 20 Nr. 1, 2, 101, 102, 103, 104, 105, 106, 131,

WARTUNG UND INSPEKTION

ACHTUNG Schalten Sie vor Wartung und Inspektion den Schalter aus und entfernen Sie die Batterie.

1. Inspektion der Sägeblätter

Die Weiterbenutzung eines stumpfen oder beschädigten Sägeblattes führt zu verminderter Schnittleistung und kann eine Überbelastung des Motors hervorrufen. Das Sägeblatt durch ein neues ersetzen, sobald übermäßiger Verschleiß festgestellt wird.

2. Inspektion der Befestigungsschrauben

Alle Befestigungsschrauben regelmäßig inspizieren und überprüfen, ob sie gut angezogen sind. Wenn sich eine der Schrauben lockert, muss sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erheblichen Gefahren führen.

3. Wartung des Motors

Die Motorwicklung ist das “HERZ” des Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, dass die Wicklung nicht beschädigt wird und/oder mit Öl oder Wasser in Berührung kommt.

4. Inspektion der Kohlebürsten (Abb. 31)

Im Motor sind Kohlebürsten verwendet, die Verbrauchsteile sind. Übermäßig abgenutzte Kohlebürsten führen zu Motorproblemen. Deshalb muss eine Kohlebürste durch eine neue ersetzt werden, wenn sie teilweise oder ganz verbraucht ist. Darüber hinaus müssen die Kohlebürsten immer sauber gehalten werden und müssen sich in der Halterung frei bewegen können. HINWEIS Beim Ersetzen der Kohlebürste durch eine neue, eine HiKOKI-Kohlebürste mit der Kodenummer 999058 verwenden.

5. Austausch einer Kohlebürste

Die Kohlebürste nach Abnehmen der Bürstenkappe entfernen, indem die Krempe der Kohlebürste wie in Abb. 33 gezeigt mit einem fl achen Schraubenzieher o.ä. erfaßt wird. Beim Installieren der Kohlebürste die Richtung so wählen, dass die Klaue der Kohlebürste mit dem Kontaktteil außerhalb des Bürstenrohrs übereinstimmt. Dann die Bürste wie in Abb. 34 gezeigt mit dem Finger einschieben und schließlich die Bürstenkappe anbringen. ACHTUNG Stellen Sie unbedingt sicher, dass die Klaue der Kohlebürste in den Kontaktteil außerhalb des Bürstenrohrs eingeschoben wird (Eine der beiden vorhandenen Klauen muss eingeschoben werden). Vorsicht ist erforderlich, da Fehler bei dieser Tätigkeit zu einer verformten Klaue der Kohlebürste und frühzeitigen Motorstörungen führen können.

Wenn die Akku-Tigersäge schmutzig ist, sie mit einem weichen, trockenen Tuch oder mit einem mit Seifenwasser angefeuchteten Tuch abwischen. Kein Chlorlösungsmittel, Benzin oder Farbenlösungsmittel verwenden, da sonst das Plastikmaterial schmelzen kann.

Die Akku-Tigersäge an einem Ort mit einer Temperatur unter 40°C und außerhalb der Reichweite von Kindern aufbewahren.

8. Liste der Wartungsteile

A: Punkt Nr. B: Code Nr. C: Verwendete Anzahl D: Bemerkungen ACHTUNG Reparatur, Modifi kation und Inspektion von HiKOKI- Elektrowerkzeugen müssen durch ein autorisiertes HiKOKI-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten HiKOKI-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. MODIFIKATIONEN HiKOKI-Elektrowerkzeuge werden fortwährend verbessert und modifi ziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile (z.B. Codenummern bzw. Entwurf) ohne vorherige Benachrichtigung geändert werden. GARANTIE Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifi schen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung fi nden, an ein von HiKOKI autorisiertes Servicecenter. ANMERKUNG Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hierin gemachten technischen Angaben nicht ausgeschlossen. 0000BookCR18DMRDLWE.indb240000BookCR18DMRDLWE.indb24 2017/12/0813:38:042017/12/0813:38:0425 Deutsch Information über Betriebslärm und Vibration Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen. Gemessener A-gewichteter Schallpegel: 96 dB (A) Gemessener A-gewichteter Schalldruck: 85 dB (A) Messunsicherheit KpA: 3 dB (A) Bei der Arbeit immer einen Ohrenschutz tragen. Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745. Schneiden von Holz: Vibrationsemissionswert

Messunsicherheit K = 2,6 m/s

Warnung ○ Der Vibrationsemissionswert während der tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Wert abweichen, abhängig davon, wie das Werkzeug verwendet wird. ○ Zur Festlegung der Sicherheitsmaßnahmen zum Schutz des Bedieners, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft). 0000BookCR18DMRDLWE.indb250000BookCR18DMRDLWE.indb25 2017/12/0813:38:042017/12/0813:38:0426 Français AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

EG-KONFORMITÄTSERKLÄRUNG
