Producttype	Draadloze stofzuiger klasse L
Merk	Metabo
Model	AS 36-18 L 20 PC
Batterijspanning	36 V
Aanbevolen accucapaciteit	8,0 Ah of meer
Stofklasse	L (blootstellingslimiet > 1 mg/m³)
Volume opvangbak	20 L
Vloeistofzuigen	Ja, tot 60 °C
Filtersysteem	Filter met PressClean-functie
Automatische functie	CordlessControl (automatisch aan/uit met gereedschap)
Vermogensstanden	ECO, Boost, Uit
Geluidsniveau	Tot > 80 dB(A) – draag gehoorbescherming
Gebruik	Zuigen van droog stof, niet-ontvlambare vloeistoffen, houtkrullen
Inbegrepen accessoires	Zuigslang, mondstukken, filterzakken (non-woven, PE)
Filteronderhoud	PressClean (reiniging door luchtstroom)
Bakledigen	Met filterzak of PE-zak
Vloeistofveiligheid	Vlotter voor automatische stop bij max niveau
Accuveiligheid	Bescherming tegen kortsluiting, temperatuur
Transport	Transporthendel, flexibele bevestiging
Bedrijfstemperatuur	-20 °C tot 50 °C

Veelgestelde vragen - AS 36-18 L 20 PC METABO

Welke accu gebruiken met de Metabo AS 36-18 L 20 PC stofzuiger?

Gebruik Metabo- of CAS (Cordless Alliance System) accu's van 36 V. De aanbevolen capaciteit is 8,0 Ah of meer voor een optimale looptijd. Accu's met een lagere capaciteit verkorten de gebruiksduur maar niet de zuigkracht.

Hoe maak ik het filter van de stofzuiger schoon?

Het filter wordt gereinigd met de PressClean-functie: tijdens het zuigen drukt u 3 keer op de knop (39) terwijl u de zuigopening afsluit. Dit genereert een krachtige luchtstroom om het filter te ontstoppen.

Kan ik vloeistoffen zuigen met deze stofzuiger?

Ja, de stofzuiger is geschikt voor het zuigen van niet-ontvlambare vloeistoffen tot 60 °C. Verwijder vóór het zuigen van vloeistof het droge stof en controleer de goede werking van de vlotter. De vlotter schakelt automatisch de zuigkracht uit wanneer het maximale niveau is bereikt.

Welke soorten stof kunnen worden gezogen met klasse L?

De stofzuiger klasse L is geschikt voor droog, niet-brandbaar stof met een blootstellingslimiet > 1 mg/m³. Hij is niet geschikt voor houtstof in de omgevingslucht noch voor gevaarlijke stoffen zoals asbest of ontvlambare stoffen.

Hoe werkt de automatische CordlessControl-modus?

Zet de schakelaar (5) op AUTO en (14) op ECO of Boost. De stofzuiger gaat in de stand-bymodus en start automatisch wanneer u een elektrisch gereedschap inschakelt dat is uitgerust met een CordlessControl-zender. Hij stopt ook automatisch wanneer het gereedschap wordt uitgeschakeld.

Hoe vervang ik de filterzak?

Schakel het apparaat uit en verwijder de accu. Open de klemsluitingen (15) en verwijder het bovenste deel (9). Verwijder de gebruikte zak uit de houder (25) en gooi deze weg volgens de voorschriften. Plaats een nieuwe zak (non-woven, PE of klasse H afhankelijk van het model). Sluit zorgvuldig.

Wat te doen als de zuigkracht afneemt?

Controleer in deze volgorde: 1) Reinig het filter met PressClean. 2) Leeg de opvangbak of vervang de zak. 3) Controleer of het mondstuk, de slang en de zuigslang niet verstopt zijn. 4) Vervang of reinig indien nodig het filter.

Is het mogelijk om de stofzuiger zonder accu te gebruiken?

Nee, de stofzuiger werkt alleen op accu. Hij is draadloos. Zorg ervoor dat de accu volledig is opgeladen voor gebruik en gebruik compatibele Metabo- of CAS-accu's.

Hoe onderhoud ik de vlotter voor het zuigen van vloeistoffen?

Reinig regelmatig de vlotter (35) in het filtersteunmandje (34) en controleer of deze niet beschadigd is. Een defecte vlotter kan de automatische stop bij overvulling verhinderen en het apparaat beschadigen.

Waar vind ik reserveonderdelen en kan ik de stofzuiger laten repareren?

Gebruik uitsluitend originele Metabo reserveonderdelen. Reparaties moeten worden uitgevoerd door een gekwalificeerde elektricien. Neem contact op met de Metabo-vertegenwoordiger of raadpleeg www.metabo.com voor adressen en de lijst met reserveonderdelen.

GEBRUIKSAANWIJZING AS 36-18 L 20 PC METABO

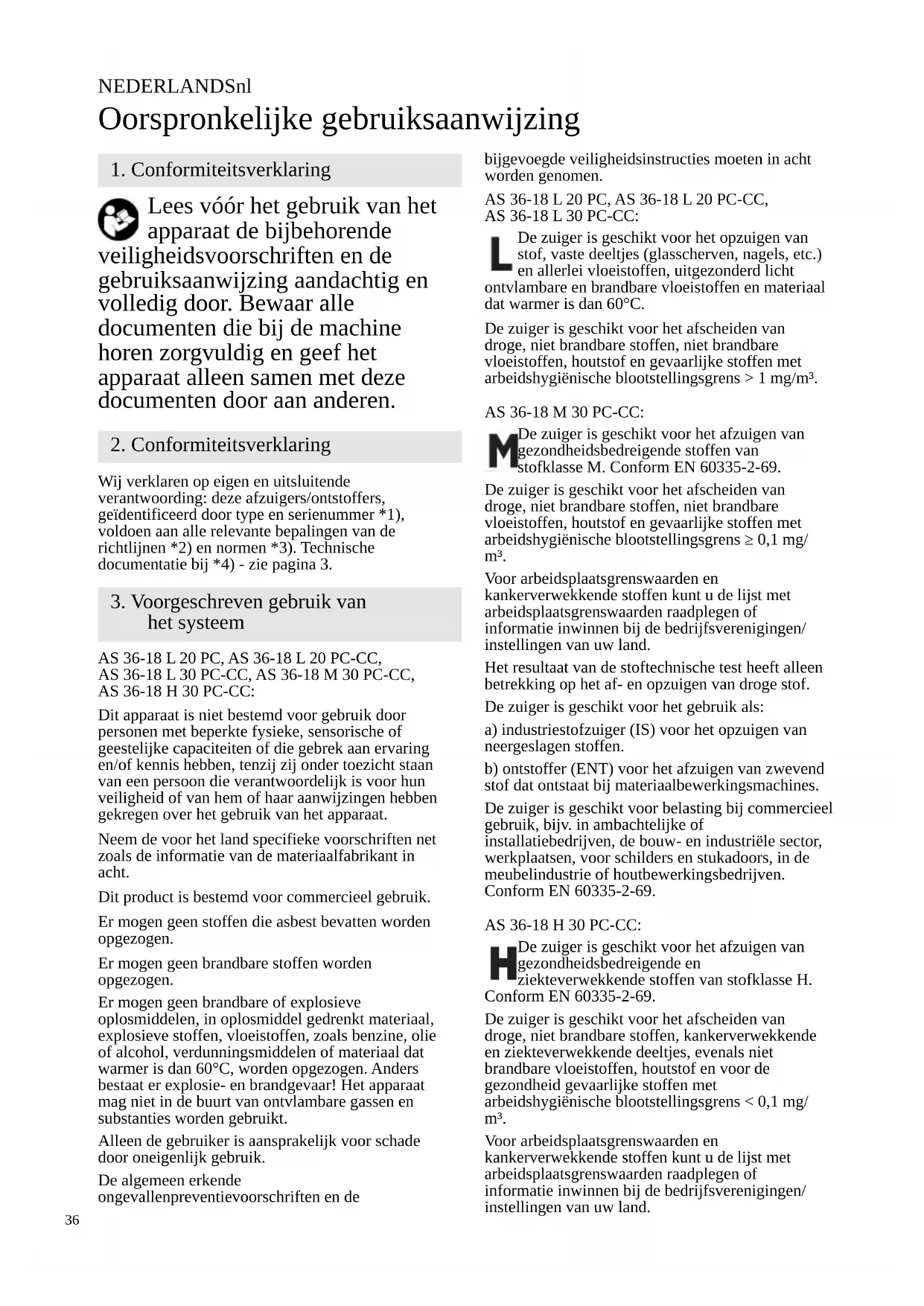

nl Oorspronkelijke gebruiksaanwijzing 36

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Lees voor het gebruik van het apparaat de bijbehorende veiligheidsvoorschriften en de gebruiksaanwijzing aandachtig en volledig door. Bewaar alle documenten die bij de machine horen zorgvuldig en geef het apparaat alleen samen met deze documenten door aan anderen.

2. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording: deze afzuiigers/ontstoffers, geidentificerd door type en serienummer 1 ), voldoen aan alle relevante bepalingen van de richtlijnen 2 en normen 3 ). Technische documentatie bij 4 - zich pagina 3.

3. Voorgeschreven gebruik van het systeme

AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC, AS 36-18 M 30 PC-CC, AS 36-18 H 30 PC-CC:

Dit apparaat is Niet bestemd voor gebruik door personen met beperkte fysieke, sensorische of geestelijkke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat.

Neem de voor het land specifieke voorschriften net zoals de informatie van de materiaalfabrikant inRCT.

Dit product is bestemd voor commercieel gebruik.

Er mogen geen stoffen die asbest bevatten worden opgezogen.

Er mogen geen brandbare stoffen worden opgezogen.

Er mogen geen brandbare of explosieve oplosmiddelen, in oplosmiddel gedrenkt materiaal, explosieve stoffen, vloeistoffen, zoals benzine, olie of alcohol, verdunningsmiddelen of materiaal dat warmer is dan 60^ , worden opgezogen. Anders bestaat er explosie- en brandgevaar! Het apparatus mag Niet in de buurt van ontvlambare gassen en substanties worden gebruikt.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de

bijgevoegde veiligheidsinstrumenties要去en in ache.
worden genomen.

AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC:

De zuiger is geschikt voor het opzuigen van stof, vaste deeltjes (glasscherven, nagels, etc.) en allerlei vloeistoffen,uit gezonderdlicht ontvlambare en brandbare vloeistoffen en materiaal dat warmer is dan 60^

De zuiger is geschikt voor hetafscheiden van droge, Niet brandbare stoffen, Niet brandbare vloeistoffen, houtstof en gevaarlijke stoffen met arbeidshygienische blootstellingsgrens >1mg / m^3

AS 36-18 M 30 PC-CC:

De zuiger is geschikt voor het afzuien van gezondheidsbedreigende stoffen van stofklasse M. Conform EN 60335-2-69.

De zuiger is geschikt voor hetafscheiden van droge, Niet brandbare stoffen, Niet brandbare vloeistoffen, houtstof en gevaarlijke stoffen met arbeidshygienische blootstellingsgrens ≥ 0.1mg/ m^3

Voor arbeidsplaatsgrenswaarden en kankerverwekkende stoffenkest u de lijst met arbeidsplaatsgrenswaarden raadplegen of informatatie inwinnen bij de bedrijfsverenigingen/ instellingen van uw land.

Het resultaat van de stoftechnische test heeft alleen betrekking op het af- en opzuigen van droge stof. De zuiger is geschikt voor het gebruik als:

a) industriestofzuiger (IS) voor het opzuigen van neergeslagen stoffen.
b) ontstoffer (ENT) voor het afzuiigen van zwevend stof dat ontstaat bij materiaalbewerkingsmachines.

De zuiger is geschikt voor belasting bij commercieel gebruik, bijv. in ambachtelijk of installmentiebedrijven, de bouw- en industrielle sector, werkplaatsen, voor scholders en stukadoors, in de meubelindustrie of houtbewerkingsbedrijven. Conform EN 60335-2-69.

AS 36-18 H 30 PC-CC:

De zuiger is geschikt voor het afzuigen van gezondheidsbedreigende en ziekteverwekkende stoffen van stofklasse H. Conform EN 60335-2-69.

De zuiger is geschikt voor hetafscheiden van droge,iet brandbare stoffen,kankerverwekkende en ziekteverwekkende deeltjes,evenals Niet brandbare vloeistoffen,houtstof en voor de gezondheid gevaarlijke stoffen met arbeidshygienische bloatstellingsgrens < 0,1mg/ ^3

Voor arbeidsplaatsgrenswaarden en kankerverwekkende stoffenkest u de lijst met arbeidsplaatsgrenswaarden raadplegen of informatatie inwinnen bij de bedrijfsverenigingen/ instellingen van uw land.

Het resultaat van de stoftechnische test heeft alleen betrekking op het af- en opzuigen van droge stof.

De zuiger is geschikt voor het gebruik als:

a) industriestofzuiger (IS) voor het opzuigen van neergeslagen stoffen.
b) ontstoffer (ENT) voor het afzuigen van zwevend stof dat ontstaat bij materiaalbewerkingsmachines.

De zuiger is geschikt voor belasting bij commercieel gebruik, bijv. in ambachtelijkke of installmentiebedrijven, de bouw- en industrielle sector, werkplaatsen, voor scholders en stukadoors, in de meubelindustrie of houtbewerkingsbedrijven. Conform EN 60335-2-69.

4. Algemene veiligheidsvoorschriften

De gebruikers van het apparaat要去en voor het gebruik geinformeer, geinstrueerd en opgeleid te worden omtrent de omgang met het apparaat, de substanties waarvoor het bestemd is en een veilige methode om het opgenomen materiaal te verwijderen.

Lees voor het gebruik van het apparaat de bijbehorende veiligheidsvoorschriften en de gebruiksaanwijzing aandachtig en volledig door. Bewaar alle documenten die bij de machine horen zorgvuldig en geef het apparaat alleen samen met deze documenten door aan anderen.

Voorzichtig! Gebruik het apparaat Niet zonder de gebruiksaanwijzing te hebben gelezen!

Waarschuwing voor algemeen gevaar!

WAARSCHUWING - bedieningspersoneel dient geinstrueerd te zich over een juist gebruik van deze stofafzuigers.

5. Speciale veiligheidsinstructies

Let ter bescherming van uzelf en het apparaat op de met dit symbol

aangegeven passages!

Dit apparaat mag nicht worden gebrukt door mensen (inclusief kinderen) met fysieke, zintuiglijke of verständijke beperkingen of zonder toereikende ervaring of kennis.

Laat nooit toe dat kinderen het apparaat gebruiken.

Er dient op gelet te worden dat kinderen nicht met het apparaat spelen.

Voor het verrangen van borstels of andere toebehoren: schakel het apparaat uit en trek de stekker uit het stopcontact.

Opgelet! Gebruik alleen toebehoren die met het apparaat worden meegeleverd of in de gebruiksaanwijzing staan aangegeven. Het gebruik van andere toebehoren kan een nadelige invloed hebben op de veiligkeit.

Voorzichtig! Reinig de waterstandbegrenzer regelmatig en inspecteer hem op tekenen van beschadigingen.

Er mogen geen andere werkzaamheden dan hier beschreiben, worden uitgevoerd.

Bij oneigenlijk gebruik,
ondeskundige bediening of nichtvakkundige reparatie wordt geen aansprakelijkheid voor eventuele schade aanvaard.

Wonneer het apparaat nicht worden gebruikt, de slang aan het

NEDERLANDSnl

apparaat lately, zodate wordt voorkomen dat er per ongeluk stof vrijkomt.

Apparaten inclusief accessoires nicht in bedrijf nemen wanner:

• herkenbare schade (scheuren/ breuken) aan het apparaat te zien is,
• een vermoeden op een onzichtbaar defect (na een val) besteht.

Wonneer er schuim of water vrijkomt, het apparaat direct uitschakelen. Reservoir en indien nodig filter leegmaken.

Nooit op het apparaat gaan staan of zitten.

De slang.altijd zo leggen,dat hier-door geen struikelgevaar bestaat.

Voor ieder onderhoud, het reinigen van het apparaat en na ieder gebruik, het apparaat uitschakelen en de accu-pack verwijderen.

Voor het schoonmaken van de zuiger mogen geen stoomstraalapparaten en hagedrukreinigers gebruikt worden.

Apparaat nicht onbeheerd hinterlaten.

De zuiger mag buitenshuis nicht in\ nette omstandigheden gebruikt of\ opgeslagen worden.

Bij regen of onweer het apparaat nooit buiten openen.

LET OP - Deze machine mag alleen binnen worden opgeslagen.

Zuur, aceton en oplosmiddel\ kunnen een bijtendeuitwerking

hebben op onderdelen van het apparaat.

Besmetting wonneer er langeijd geen reiniging heeftplaats-gevonden, met name in de levensmiddelenverwerkende industrié: het apparaat.altijd direct na gebruik reinigen en desinfecteren.

De binnenkant van het deksel.altijd droog houden.

Bij zeer lage temperaturen het apparaat Niet in de buitenlucht gebruiken.

Het apparaat mag nicht gebruikt worden in explosieve ruimtes.

Let erop dat de stofafzuiger stevig staat.

Speciale verigheidsvoorschriften voor AS 36-18 M 30 PC-CC:

Waarschuwingsplaatje voor machines van stofklasse M:

Neem bij het leegmaken en het onderhoud de volgende instructies in ache:

Reinig het apparaat voordat het wordt geopend. Draag een stofmasker. Vermijd, dat Niet betrokken personen met stof belast worden. Zorg voor lokaal gefilterde gecontroleerde ventilatie. Reinig verwolgens het onderhoudsgebied.

Het apparaat nicht gebruiken\ zonder het volledige filtersystem.\ (Filterscassettes en PE-\nafvoerzakken).

De keuring volgens EN 60335 deel 1 en 2-69 heeft aangetoond, dat ook bij het opzuigen van een waterluchtmensel voldaan is aan de veriligheidstechnische eisen betreffende de elektrische veriligheid.

Speciale verilgheidsinstrumentes voor AS 36-18 H 30 PC-CC:

Waarschuwingsplaatje voor machines van stofklasse H:

LET OP: Dit apparaat bevat stof dat schadelijk is voor de gezondheid. Het leegmaken en het onderhoud, inclusief het wegemen van stofcontainer, mag alleen worden uitgevoerd door deskundigen die een passende beschermende uitrusting dragen. Het apparaat Niet gebruiken zonder het volledige filtersystem.

Neem bij het leegmaken en het onderhoud de volgende instructies inRCT:

Reinig het apparaat voordat het wordt geopend. Draag een stofmasker. Vermijd, dat Niet betrokken personen met stof belast worden. Zorg voor lokaal gefilterde gecontroleerde ventilatie. Reinig cervolgens het onderhoudsgebied.

Het apparaat nicht gebruiken zonder het volledige filtersystem. (Filtercassettes en speciale filterzakken classe H).

De keuring volgens EN 60335 deel 1 en 2-69 heeft aangetoond, dat ook bij het opzuigen van een waterluchtmensels voldaan is aan de

WAARSCHUWING - Filtercassettes nicht meer gebruiken nadat ze uit de machine werden gehaald.

Speciale veiligheidsinstrumenties voor

AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC:

Waarschuwingsplaatje voor machines van stofklasse L:

Het apparaat is geschikt voor het afzuigen van stoffen die in lichte mate schadelijk zijn voor de gezondheid. Het apparaat is Niet geschikt voor het verminderen van houtstof in de in te ademen lucht.

Stoffen afkomstig van bepaalde materialen, zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal,{kunnen schadelijk zich voor de gezondheid. Het aanraken of inademen van deze stoffen kan bij de gebruiker of personen die zich in de nabijheid bevinden leiden tot allergische reacties en/of aandoeningen aan de luchtwegen.

Bepaalde stoffen, zoals van eiken of beuken, gelden als kankerverwekkend, vooral in verbinding met additieven voor de houtbehandeling (chromaat, houtbeschemingsmiddelen).

Wanneer de afzuiglucht in der ruimte worden teruggevoerd,要去 de ventilatiesnelheid L in de ruimte

NEDERLANDSnl

voldoende zijn. Let op de nationale voorschriften.

Opgelet! Dit apparaat bevat

stof dat schadelijk is voor de

gezondheid. Het leegmaken en het

onderhoud, inclusief het

wegnemen van stofcontainer, mag alleen worden uitgevoerd door

deskundigen die een passende

beschemende uitrusting dragen.

6. Speciale veiligheidsinstructies voor accu-packs

Verzeker u ervan dat de machine bij het insteken van de accu-packuitgeschakeld is.

Haal de accu-pack uit de machine

voordat instel-, ombouw-,

onderhouds- of

reinigingswerkzaamheden

uitgevoerd worden.

Geen defecte of cervormde accu-packs gebruiken!

kan eenlicht zure,brandbare vloeistoflekken!

Wanner er accuvloeistofuit

lekt en met de huid in

aanraking kommt, onmiddelijk

onder stromend water afspoelen.

Wanner er accuvloeistof in uw

ogenerechtkommen,wasdeze da

uit met schoon water en neem

onmiddelijk contact met een arts

op voor behandeling!

Bij een defecte machine dient u de accu-pack te verwijderen.

Haal de accu-pack uit de machine

voordat instel-, ombouw-,

onderhouds- of

reinigingswerkzaamheden

uitgevoerd worden.

Verzeker u ervan dat de machine

bij het insteken van de accu-packuitgeschakeld is.

De machine bij het verwijderen en

plaatsen van de accu-pack

vasthouden dat de aan-/

uitschakelaar Niet per ongeluk kan worden gedrukt.

Bij een defecte machine djent u de

Bij cem delecte machine aicht u de accu-pack uit de machine te halen.

De accu-pack tijdens het gebruik van de machine Niet verwijderen.

Vór het verrangen van de accu

Apparaten inclusief accessoires nicht in bedrijf nemen wanner:

• herkenbare schade (scheuren/brueken) aan het apparat to zion
  breuken) aan net apparaat te ziern is,
• de accu-pack defect is,
• een vermoeden op een

onzichtbaar defect (na een val) bestaat.

Gebruik het gereedschap alleen

met gesloten accu-pack-

afdekking. Accu-pack-afdekking ook zonder een geplaatste accu

pack gesloten houden. Na het

sluiten van de accu-pack

afdekking moet gecontroleerd

worden, of de ontgrendeling van

de afdekking is vergrendeld.

Het apparatusniet bijlage (< - 20^)

of zeer hoge (>40^) temperature

gebruiken.

Transport van Li-ion accu

packs:

Op de verzending van Li-ion accupacks is het voorschrift voor het transport van gevaarlijke stoffen (UN3480 en UN3481) van toepassing. Informeer bij het versturen van Li-ion accu-packs waar de actueel geldende voorschriften. Informeer u indien nodig ook bij uw transportbedrijf. Gecertificeerde verpakking is bij Metabo vergkrijgbaar.

Verstuur accu-packs alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Haal de accu-pack voor de verzending uit de machine. De contacten gegen kortsluiting beschermen (bijv. met tape isoleren).

7. Overzicht

Zie pagina 2/4.
1 Wielrem
2 Reservoir
3 Afslutidop (alleen apparaten M/H)*
4 Zuigopening
5 Kantelschakelaar Handmatig/Auto
6 Capacitits- en signaalindicatie
7 Toets voor de individatie van de capaciteit
8 Draaggreep
9 Bovenste gedeelte
10 Bevestiging voor het koffersysteme
11 Ontgrendeling van het koffersystem
12 Debiet-controleweergave (alleen apparaten M/ H)
13 Vak voor de accu-pack
14 Schakelaar Eco/Off/Boost
15 Vergrendeling
16 Handgreep koffer *
17 Rubber voor de slangbevestiging
18 Accu-pack-ontgrendeling
19 Accu-pack
20 Capaciteits- en signaalindicatie
21 Toets voor de capaciteits- en signaalindicatie
22 Wielbescherming/handgreep
23 Achterkant van de zuigslang
24 Voorkant van de zuigslang
25 Bevestigingen voor de stofzuigerzak
26 Vlies-filterzak
27 Afvalzak van polyethyleen
28 Speciale filterzak H-klasse*
29 Bevestigingen voor toebehoren zoals mondstukken en slang
30 Schroeven

31 Filterdop
32 Filterdeksel
33 Filter
34 Filtersteunkorf
35 Vlotter
36 Aansluitmof
37 Secunda luchtschuif
38 Luchtinlaat
39 Toets voor de filterreiniging "PressClean" (PC)
40 CordlessControl-zender*

• afhankelijk van de uitvoering

8. Ingebruikneming

Controleer voor de ingebruikname of u de juiste accu-pack voor de machine gebruikt.

8.1 Accu-pack

De accu-pack (19) voor gebruik opladen.

Laad de accu-pack bij vermogensverlies weeper op.

De optimale opslagtemperatuur ligtussen 10^ en 30^ .

8.2 Accu-pack verwijderen,plaatsen

Verwijderen: op de accu-pack-ontgrendeling (18) drukken en de accu-pack (19) eruit trekken.

Plaatsen: accu-pack (19) erop schuiven tot hij vastklikt.

• Aanbevolen capacititeit 8,0 Ah en hoger. Door het gebruik van accu-packs met een gingere capacititeit (Ah) verminder wel de gebruiksduur, maar Niet het zuigvermogen.
• Het worden aanbevolen om accu-packs met hetzelfde artikelnummer te gebruiken.
• Er mogen accu-packs met een verschillende capacititeit (Ah) worden gebruikt. In dat geval bepaalt de accu-pack met de lagere capacititeit (Ah) de gelebruiksduur.

8.3 Vlies-filterzak 635424000 (26)plaatsen (zie afb.A, pagina 2)

Wij raden het gebruik van vlies-filterzakken aan bij:

• Toepassingen, waar bijkleine hoeveelheden fijn deeltjes ontstaan (bijv. aan- en aftschuren van kleur- en laklagen, afzuigen van korte boorwerkzaamheden met geringe diameter < 10 mm, enz.).
• Gebruik van machines, zoals bijv.: bovenfrezen, schaafmachines,kleine schuurmachines,etc.

Bij gebruik van een vlieszak heeft de filterreiniging geen functie.

schakelt u de machine uit; De accu-pack verwijderen. Vergrendelsluitingen (15) openen. Het bovenste gedeelte (9) van het reservoir (2) nemen.

Zie afbeelding C, pagina 2. Nieuwe vlies-filterzak in de hiervoord bestemde bevestiging (25)plaatsen.

Bovendeel wee por het reservoir plaatsen, vergrendelingen sluiten.

NEDERLANDSnl

8.4 Afvalzak van polyethyleen 635425000/ 635426000 (27)plaatsen (zie afb. C pag. 2)

Wij raden het gebruik van PE-afvoerzakken aan bij:

• Toepassingen, waar bij grotere hoeveelheden fijnestof ontstaan (bijv. Frezen van gestuete oppervlakken, aan- en aftschuren van estrik, etc.).
• Gebruik van machines, zoals bijv.: renovatiefrezen, renovatieschuurmachines, droge montagebouw-schuurmachines, muurgroeffrezen, etc.

schakelt u de machine uit; De accu-pack verwijderen. Vergrendelsluitingen (15) openen. Het bovenste gedeelte (9) van het reservoir (2) nemen.

De afvalzak van polyethyleen (27) gelijkmatig over de bodem van het reservoir uitspreiden. Hierbijn要去en de Ronde gaten van de zak aan de binnenkant van het reservoir zitten. De randen van de afvalzak van polyethyleen zo over de reservoirrand leggen, dat de afvalzak van polyethyleen door het waarop geplaatste bovenste deel (9) rondon wordt vastgeklemd. De markingslijn op de zak moet op de rand van het reservoir�ngaene aangebracht (zie afb. C pag. 2).

Bovendeel wee por het reservoir plaatsen, vergrendelingen sluiten.

8.5 Speciale filterzak H-klasse 635427000 (28)plaatsen (zie afb.C,pag.2

De speciale filterzak dient te worden gebruikt bij stoffen die schadelijkঃ voor de gezondheid.

schakelt u de machine uit; De accu-pack verwijderen. Vergrendelsluitingen (15) openen. Het bovenste gedeelte (9) van het reservoir (2) nemen.

De PE-buitenzak gelijkmatig over de bodem van het reservoir uitspreiden. De randen van de PE-buitenzak zo over de reservoirrand leggen, dat de PE-buitenzak door het waarop geplaatste bovendeel (9) rond worden vastgeklemd. Hierbij要去en de Ronde gaten van de zak aan de binnenkant van het reservoir zitten. De markingslijn op de zak要去 op de rand van het reservoir�z aangebracht (zie afb. C pag. 2).

De met de PE-buitenzak verlijmde vlies-binnenzak in de waarvoor bestemde bevestiging (25)plaatsen.

Het bovenste deel weeR op het reservoir plaatsen, vergrendelingen sluiten

8.6 Toebehoorbevestigingen voor mondstukken en slang (29) monteren

Toebehoorbevestiging (29) met de meegeleverde schroeven en geschikt gereedschap aanbrengen zoals in afb. D pagina 2 op het apparaat bevestigen.

8.7 Zuigslang monteren

Het achechterste uiteinde van de zuigslang (23) in de zuigopening (4) steken.

8.8 Aansluitmof (36) verwijderen en aanbrengen

Montage zie pagina 2 afb. F

Verwijdersen:

Bevestigde aansluitmof (36) door een draaibeweging gegen de slangbevestiging losdraaien (afb. F).

Aanbrengen:

Voorste uiteinde van de slang (24) met de kliksluiting in de mof steken totdat de sluiting vast klikt.

8.9 Zuigkracht regelen

Door de secundaire luchtschuif (37) te draaien, kan de luchttoevoer bij de luchtinlaat (38) en zodoende de zuigkracht geregeld worden.

9. Apparaat

9.1 In-/uitschakelen, zuigvermogen

Voor het inschakelen van het apparaat het dienovereenkomstige zuigvermogen met behulp van de schakelaar (14) instellen:

Off= zuigeruit

ECO = zuiger aan (handmatige modus)

Boost = hoog zuigvermögen.

Het zuigvermögen kan ook aan het ingeschakelde apparatusaat worden veranderd.

9.2 Handmatige modus

De schakelaar (5), indien aanwezig (afhankelijk van de uitvoering*), op de stand "MAN" en de schakelaar (14) op de stand "ECO" of "Boost" zetten. Het apparaat draait permanent. De capaciteitsaanduiding (6) geeft de capaciteit van de accu permanent aan.

9.3 Inschakelautomaat "CORDELESS CONTOROL" (afhankelijk van deuitvoering)

1. Uitschakelen: schakelaar (14) op de stand „Off“ zetten. De capaciteitsaanduiding is UIT. Het apparaat verbruikt geen stroom.
2. De schakelaar (5), op de stand "MAN" zetten en de schakelaar (14) op de stand "ECO" of "Boost". Het apparaat staat nu in de stand-bymodus en kan door middel van "CORDLESS CONTROL" in- enuitgeschakeld worden.

De capaciteitsaanduiding (6) geeft de capacititeit van de accu permanent aan, zolang de standbymodus actief is.

Aanwijzing m.b.t. "Automaat": als de schakelaar op AUTO is gezet, is de stofzuiger 10 minutes lang bedrijfsklaar (stand-by). De capaciteitsaanduiding (6) geeft de capacititeit van de accu aan. Als er nicht meer worden gezogen, schakelt het apparaat 10 uur na de LASTe bewerking automatisch uit (slaapmodus, capaciteitsaanduiding is uit, het apparaat verbruikt geen stroom). Apparaat weeinschakelen (stand-by herstellen): schakelaar (14) op "OFF" en dan waar op "ECO" of "Boost" zetten.

Alternatief: op de toets van de capaciteitsaanduiding (7) drukken.

Aanwijzing m.b.t. „CordlessControl": het apparaat start/stopt automatisch bij het in-/uitschakelen van

elektrisch gereedschap (zuigslang) dat is voorzien van een CordlessControl-zender (40). U(Intert de stofzuiger ook handmatig starten/stappen door op de knop van de CordlessControl-zender te drukken. Neem de aanwijzingen in de gebruiksaanwijzing van de CordlessControl-zender in acht.

De CordlessControl-zender is af fabriek verbonden met de stofzuiger. Als de batterij worden verrangen of bij het opnieuw verbinden bij verranging van het apparaat:

1. Schakelaar (14) op "OFF" zetten.
2. Schakelaar (5) op "AUTO" zetten.
3. De toets op de zender (40) zolang indrukken tot de blauwe LED knippert.
4. De zender (40) ingedrukt honden en de schakelaar (14) op "BOOST" zetten.
5. De zender (40) begint groen te knipperen, ingedrukt honden tot de LED Niet更是 brandt.
6. Nu is de zender (40) verbonden met de stofzuiger.

9.4 PressClean

Zie afbeelding G, pagina 2. Om de filter (33) door een sterke luchtstroom te reinigen: Toets (39) bij lopende motor drukken (3 keer drukken) enaarbij de zuigopening (bij de zuigslang of het reservoir) bedekken.

9.5 Volumestroom-controleampje (12) (alleen voor apparaten met stofklasse M en H)

Als de volumestroom van 20m / s Niet worden gehaald, knippert de LED rood en klinkt er een akoestisch signaal.

Bij een vol reservoir en/of verstoppingen van de zuigslang brandt de debiet-controleweergave en bovendien is er een akoestisch signaal te horen.

10. Gebruik

10.1 Droog zuigen

Alleen zuigen met een filter, apparaat en accessoires die droog zich. In vochtige toestand kan het stof zich vasthechten en een korst vormen.

Vlies-filterzakken (26) of PE-afvoerzakken (27) altijd samen met filters (33) gebruiken.

10.2 Natzuigen

Het apparatus nooit gebruiken zonder dat de filter of speciale natfilter is geplaatst. Het apparatus kan onherstelbaar beschadigd raken. Bovendien kan er water uit komen.

Voor het nat zuigen het droge zuigproduct verwijdersen. Hierdoor wordt een sterke verruiling en korstvorming voorkomen.

Het apparaat beschikt over een vlottersystem dat de luchtstroom door het apparaat uitschakelt, wanner het maximale vloeistofniveau is bereikt. Wanner dit het geval is, is een duidelijke verandering in het motorgeluid hoorbaar. Het apparaat in dat geval uitschakelen. Accu-pack

verwijden. Vloeistoffen alleen dan opzuigen, wanneer de vlotter (35) goed functioneert (zie hoofdstuk 12. Onderhoud).

Na het uitschakelen kan er wat water UIT de slang teruglopen.

Vóor het legen eerst de zuigslang uit de vloeistof nemen.

Wordt het apparaat verwolgens voor droog zuigen gebruikt, dan een droog filterplaatsen. Bij veelvuldige wisseling tussen droog- en natzuigen raden wij het gebruik van een tweede (wissel)filter aan. Filter, reservoir en accessoires laten drogen, zodat het stof Niet aan vochtige onderdelen kan hechten.

Alvorens op te bergen:That vochtige filters en de binnenkant van het vuilreservoir volledig drogen.

10.3 Transport

Accu-pack verwijderen.

L klasse: Slang aan het apparaat lately om te voorkomen dat er onbedoeld stof vrijkomt.

M en H klasse: sluit de zuigerslang af met de sluitdop wonneer de slang is verwijderd. Duw de slanguiteinden in elkaar zodate er geen uit de slang kan ontsnappen.

De zuigslang met de bevestiging voor toebehoren (29) en elastiek (17) aan het apparaat bevestigen.

Het bovenste gedeelte (9)要去 stevig met het reservoir (2) zijn verbonden - controller of de vergrendelingen (15) zijn gesloten.

! De grepen (8) en (16) zijn alleen toegestaan voor handtransport, Niet voor de bevestiging aan kranen en dergelijkke! Noch de zuiger, noch de koffer over Personen heb tilden als ze aan de grepen�n bevestigd.

11. Reiniging

11.1 Algemene reinigingsvoorschriften

Reservoir en toebehoren met water reinigen. Het bovenste gedeelte (9) met een vochtige doek afvegen.

Opgelet! Dit apparaat bevat stof dat schadelijk is voor de gezondheid. Het leegmaken en het onderhoud, inclusief het wegemen van stofcontainer, mag alleen worden uitgevoerd door deskundigen die een passende beschemende uitrusting dragen.

Reservoir leegmake

Alleen toegestaan bij stoffen met werkplekgrenswaarden >1mg / m^3

• Accu-pack verwijderen. Tegen het ongeoorloofd opstarten beveiligigen.

• Vergrendelsluitingen (15) openen. Het bovenste gedeelte (9) van het reservoir (2) nemen.

• Reservoir ledigen.

Vlies-filterzak (26) afvoeren

• Accu-pack verwijderen. Tegen het ongeoorloofd opstarten beveiliggen.
• Stofmasker opzetten.

NEDERLANDSnl

• Vergrendelsluitingen (15) openen. Het bovenste gedeelte (9) van het reservoir (2) nemen.
• De vlies-filterzak afsluiten en uit de houder (25)
  naar boven trekken.
• Het opgezogen product overeenkomstig de wettelijkke voorschriften als afval afvoeren.

Afvalzak van polyethyleen (27) afvoeren

• Een opgeladen accu-pack plaatsen.
• Zuiger inschakelen en het filter reinigen: Toets (39) indrukken ("PressClean" zie hoofdstuk 9.4).
• De zuiger uitschakelen: de schakelaar (14) op de stand „OFF“ zetten.
• Stofmasker opzetten.
• Vergrendelsluitingen (15) openen. Het bovenste gedeelte (9) van het reservoir (2) nemen. Voor het uitzetten eerst het bovenste deel van de schakelaar (14) op de stand "ECO" zetten, zDat eventueel neergedaald stof worden opgezogen.
• De filterzak van polyethyleen (27) van het reservoirtrekken, de zak sluiten en met een kabelbinder fixeren.
• Het opgezogen product overeenkomstig de wettelijkke voorschriften als afval afvoeren.

12. Onderhoud

12.1 Algemene informatatie

Voor het onderhoud altijd het apparaat uitschakelen en de accu-pack verwijdersen. Tegen het ongeoorloofd opstarten beveiligden.

Het apparaat reinigen (zie hoofdstuk 11.).

Voor het onderhoud door de gebruiker要去 de zuiger gedemonteerd, schoongemaaakt en onderhonden worden, zonder dat dit gevaar oplevert voor onderhoudspersoneel en andere Personen.

Voorzorgsmaatregelen

Tot passende voorzorgsmaatregelen behoren de reiniging alvorens te demonteren, het treffen van maatregelen voor de lokaal gefilterde gecontroleerde ventilatie op de plaats waar het apparaat worden gedemonteerd, de reiniging van het onderhoudsgebied en een geschikte persoonlijke veiligheidsuitrusting.

12.2 Afnemen van het zuigvermogen

Wanner het zuigvermogen afneemt, dienen de volgende maatregelen te worden genomen:

1. Reinigen van de filter (33): Toets (39) indrukken ("PressClean" zie hoofdstuk 9.4)
2. Reservoir legend of vlies-filterzak (26) resp. afvalzak van polyethyleen (27) verrangen.
3. Filter (33) verrangen resp. uitschudden, afborstelen of afnemen, onder stromend wateruitwassen, drogen en wee terugplaatsen (zie hoofdstuk 12.3).

12.3 Filter verrangen

• Filter (33) voor het wisselen nog eenmaal reinigen: Toets (39) indrukken ("PressClean" zie hoofdstuk 9.4).

• Accu-pack verwijderen. Tegen het ongeoorloof opstarten beveiligigen.

• Vergrendelsluitingen (15) openen. Het bovenste gedeelte (9) van het reservoir (2) nemen.

Zie afbeelding E, pagina 2. Sluiting (31) losmaken (zie opdruk). Filterdeksel (32) en filter (33) verwijderen.

De oude filter direct in een stofdichte kunststof zak afsluiten en volgens voorschrift als afval afvoeren.

12.4 Watersensor

LET OP - De vlotter (35) die vrij beweegbaar is ingebouwd in de filtersteunkorf (34)

regelmatig reinigen en bij tekenen van beschadiging onderzoeken.

Ten minste Jaarliks dient door de fabrikant of iemand die hiervoor geschoold is een stoffechnische controle uitgevoerd te worden, bijv. op beschadiging van het filter, de dichtheid van het apparaat en de werking van de controleapparatuur.

Voor het onderhoud door de gebruiker要去 de zuiger gedemonteerd, schoongemaakten onderhoden worden, zonder dat dit gevaar oplevert voor onderhoudspersoneel en andere Personen.

Voorzorgsmaatregelen

Tot passende voorzorgsmaatregelen behoren de reiniging alvorens te demonteren, het treffen van maatregelen voor de lokaal gefilterde gecontroleerde ventilatie op deplaats waar het apparaat worden gedemonteerd, de reiniging van het onderhoudsgebied en een geschikte persoonlijke veiligheidsuitrusting.

Bij het uitvoeren van onderhouds- en reparatiewerkzaamheden dienen alle verontreinigde voorwerpen die Niet maar tevredenheid gereinigd+kennen worden, te worden afgevoerd. Dergelijkke voorwerpen要去en in niedoorlatende zakken in overeenstemming met de actuèle voorschriften voor het opruimen van dit soort afval afgevoerd worden.

13. Storingen verhelpen

13.1 Afnemen van het zuigvermogen

Neem de aanwijzingen in het hoofdstuk Reiniging in acht.

• Filter (33) verontreinigd? - reinigen.
• Vlies-filterzak (26) vol? - verrangen.
• Afvalzak van polyethyleen (27) vol? - verrangen.
• Reservoir (2) vol? - leegmaken.
• Mondstuk, buis of slang verstopt? - reinigen.

• Accu-pack correct geplaatst?
• Accu-pack opgeladen?
• Accu-pack defect?
• Kap van het apparaat goed gesloten?

• Heeft de watersensor het apparaatuitgeschakeld? - reservoir gegen; uit- en weerinschakelen.

• Schakelaar (14) op de stand "AUTO"? - Op "MAN" zetten. Zie hoofdstuk 9.1.

• De zuiger worden door een elektrisch gereedschap nicht in- of uitgeschakeld, hoewel de schakelaar (5) op de stand "AUTO" staat. - De CordlessControl-zender controleren (op de knop drukken). Is de draadloze verbinding in orde, dan de zenderrechtstreeks op het elektrisch gereedschap monteren.

Geen ingrepen aan het apparaat UITvoeren. Neem contact op met een geauthoriseerde werkplaats of de Metabo-klantenservice (zie hoofdstuk 15. Reparatie)

14. Toebehoren

Gebruikuitsluitend originele Metabo of CAS (Cordless Alliance System) accu-packs en toebehoren.

Gebruik alleen toebehoren dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Toebehoor zie pagina 4.

Zie www.metabo.com of de catalogus voor het complete toebehorenprogramma

15. Reparatie

Reparaties aan apparaten mogen uitsluitend door een erkende vakman worden UITgevoerd!

Alleen originele Metabo-reserveonderdelen gebruiken.

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kurz u via www.metabo.com downloads.

Metabo verpakkingen zijn 100% recyclebaar.

Afgedankte apparaten en toebehoren bevatten grote hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycled können worden.

Verpakkingsmaterial moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service.

Deze gebruiksaanwijzing is op chloorvrij, gebleekt papier gedrukt.

Alleen voor EU-landen: Geef uw apparaten nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EG inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervanaar nationale wetgeving要去en oude apparaten gescheden ingezameld en op milieuvriendelijkijke wijze afgevoerd worden.

Toelichting op de gegevens van pagina 3.

Wijzigingen in het kader van technische verbeteringen voorbehonden.

K =stofklasse. Conform EN 60335-2-69.

U = spanning accu-pack

p_U1 =max. onderdruk (van slang)

p_U2 =max. onderdruk (van ventilator)

V_l / s1 = volumestroom (van slang)

_I / s2 = . volumestroom (van ventilator)

m = gewicht (met dekleinste accu-pack)

S_ =zuigslangdiameter

SL =zuigslanglengte

Totale trillingswaarde (vectorsom van drierichtingen):

Typische A-gekwalificeerd geluidsniveau:

LdA =geluidsdrukniveau

K_PA, K_WA = onzekerheid

IP = beschemingsgraad

Tijdens het werkken kan het geluidsniveau 80 dB(A) overschrijden.

Draag gehoorbescherming!

Meetgeevens vastgesteld volgens de norm EN 60704.

Toegestane omgevingstemperatuur tijdens het gebruik:

-20 °C tot 50 °C (beperkt vermogen bij temperaturen beneden 0 °C). Toegestane omgevingstemperatuur tijdens de opslag: 0 °C tot 30 °C

Gelijkstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

ITALIANOit

Boost = Sterk sugeeffekt.

Sugeeffekten kan endres mens stovsugeren er i gang.

9.2 Manuell drift
