AS 36-18 L 20 PC - Pölynimuri METABO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton pölynimuri, luokka L
Merkki	Metabo
Malli	AS 36-18 L 20 PC
Akun jännite	36 V
Suositeltu akun kapasiteetti	8,0 Ah tai enemmän
Pölyluokka	L (altistusraja > 1 mg/m³)
Säiliön tilavuus	20 L
Nesteiden imurointi	Kyllä, enintään 60 °C
Suodatusjärjestelmä	Suodatin PressClean-toiminnolla
Automaattitoiminto	CordlessControl (automaattinen käynnistys/pysäytys työkalulla)
Tehotilat	ECO, Boost, Off
Melutaso	Enintään > 80 dB(A) – käytä kuulosuojaimia
Käyttö	Kuivan pölyn, syttymättömien nesteiden, puulastujen imurointi
Mukana tulevat tarvikkeet	Imuletku, suuttimet, suodatinpussit (kuitukangas, PE)
Suodattimen huolto	PressClean (puhdistus ilmavirralla)
Säiliön tyhjennys	Suodatinpussilla tai PE-pussilla
Nesteturvallisuus	Kellukkeella varustettu automaattinen pysäytys maksimitason saavuttaessa
Akun turvallisuus	Oikosulku- ja lämpötilansuojaus
Kuljetus	Kuljetuskahva, joustava kiinnitys
Käyttölämpötila	-20 °C - 50 °C

Usein kysytyt kysymykset - AS 36-18 L 20 PC METABO

Mitä akkua käytetään Metabo AS 36-18 L 20 PC -pölynimurin kanssa?

Käytä Metabo- tai CAS (Cordless Alliance System) 36 V:n akkuja. Suositeltu kapasiteetti on 8,0 Ah tai enemmän optimaalisen käyttöajan saavuttamiseksi. Pienemmän kapasiteetin akut lyhentävät käyttöaikaa, mutta eivät vähennä imutehoa.

Kuinka puhdistan pölynimurin suodattimen?

Suodatin puhdistetaan PressClean-toiminnolla: imuroinnin aikana paina painiketta (39) kolme kertaa samalla kun suljet imuaukon. Tämä tuottaa voimakkaan ilmavirran, joka puhdistaa suodattimen.

Voinko imuroida nesteitä tällä imurilla?

Kyllä, imuri sopii syttymättömien nesteiden imurointiin enintään 60 °C:n lämpötilassa. Ennen nesteen imurointia poista kuiva pöly ja tarkista, että kelluke toimii oikein. Kelluke katkaisee imuroinnin automaattisesti, kun maksimitaso saavutetaan.

Millaisia pölyjä voidaan imuroida luokan L imurilla?

Luokan L imuri soveltuu kuiville, palamattomille pölyille, joiden altistusraja on > 1 mg/m³. Se ei sovellu puupölylle ympäristön ilmassa eikä vaarallisille pölyille, kuten asbestille tai syttyville aineille.

Miten CordlessControl-automaattitila toimii?

Aseta kytkin (5) asentoon AUTO ja (14) asentoon ECO tai Boost. Imuri menee valmiustilaan ja käynnistyy automaattisesti, kun kytket päälle CordlessControl-lähettimellä varustetun sähkötyökalun. Se pysähtyy myös automaattisesti työkalun sammuessa.

Kuinka vaihdan suodatinpussin?

Sammuta laite ja irrota akku. Avaa salvat (15) ja nosta yläosa (9) pois. Poista käytetty pussi lokerosta (25) ja hävitä se määräysten mukaisesti. Asenna uusi pussi (kuitukangas, PE tai luokka H mallista riippuen). Sulje huolellisesti.

Mitä tehdä, jos imuteho heikkenee?

Tarkista järjestyksessä: 1) Puhdista suodatin PressClean-toiminnolla. 2) Tyhjennä säiliö tai vaihda pussi. 3) Tarkista, ettei suutin, letku tai imuletku ole tukossa. 4) Tarvittaessa vaihda tai puhdista suodatin.

Onko imuria mahdollista käyttää ilman akkua?

Ei, imuri toimii vain akulla. Se on langaton. Varmista, että akku on ladattu täyteen ennen käyttöä ja käytä yhteensopivia Metabo- tai CAS-akkuja.

Kuinka huollan kellukkeen nesteiden imurointia varten?

Puhdista säännöllisesti suodatinkorissa (34) oleva kelluke (35) ja tarkista, ettei se ole vaurioitunut. Viallinen kelluke voi estää automaattisen pysäytyksen ylitäytön sattuessa ja vahingoittaa laitetta.

Mistä löydän varaosia ja voin korjauttaa imurin?

Käytä ainoastaan alkuperäisiä Metabo-varaosia. Korjaukset on annettava pätevän sähköalan ammattilaisen tehtäväksi. Ota yhteyttä Metabo-edustajaan tai katso www.metabo.com osoitteet ja varaosaluettelo.

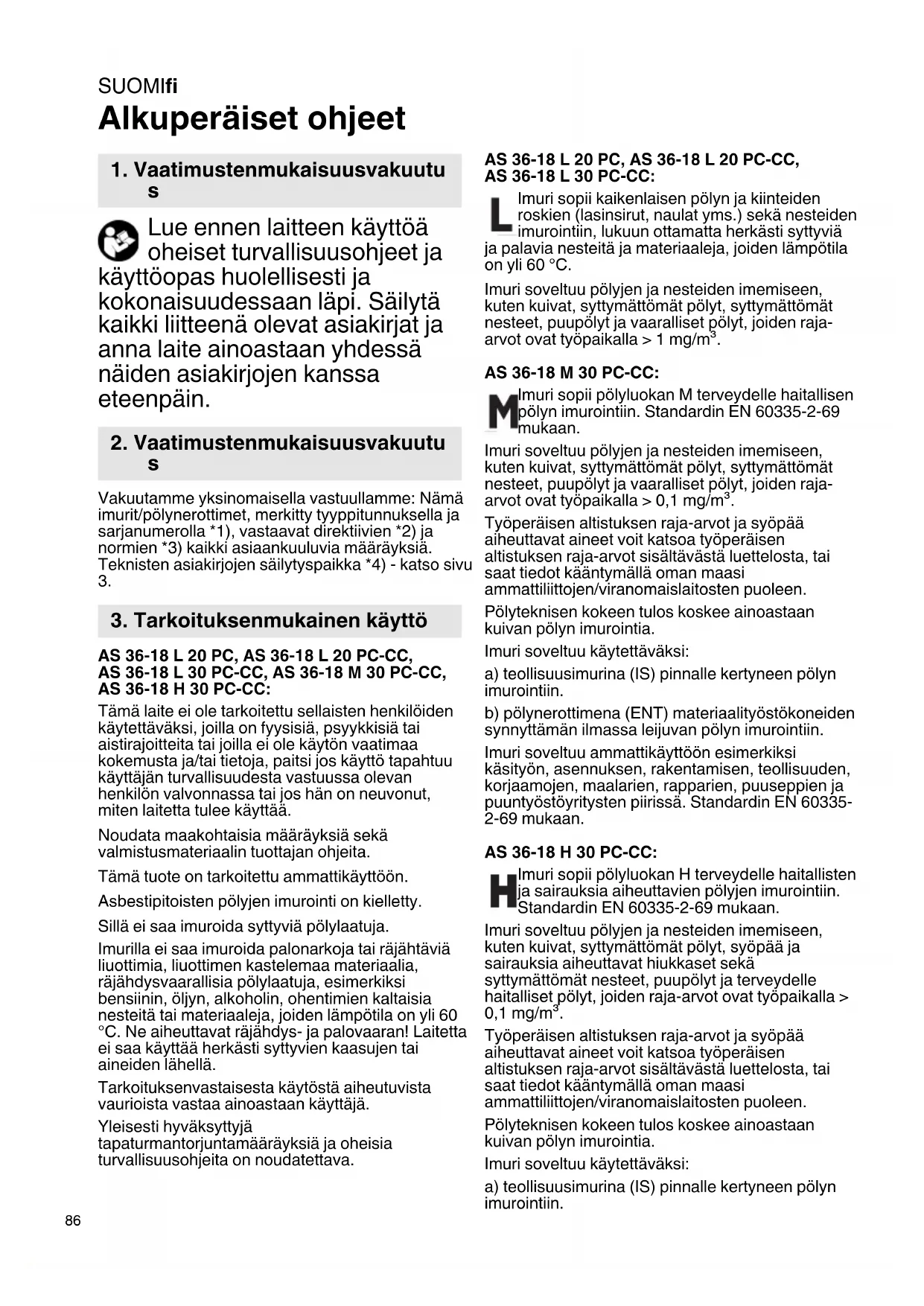

KÄYTTÖOHJE AS 36-18 L 20 PC METABO

fi Alkuperäiset ohjeet 86

1. Vaatimustenmukaisuusvakuutus

Lue ennen laitteen käyttoa oheiset turvallisuusohjeet ja

käytöopas huolellisesti ja kokonaisuudessaan lapi. Säilytä kaikki liitteena olevat asiakirjat ja anna laite ainoastaan yhdessänäden asiakirjojen kanssa eteenpän.

2. Vaatimustenmukaisuusvakuutus

Vakuutamme yksinomaisella vastuullamme: Namä imurit/polynerottimet, merkitty typpitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja normien *3) kaikki asiaankuuluvia maärayksiä. Teknisten asiakirjojen säilytyspaikka *4)- katso sivu 3.

3. Tarkoituksenmukainen käytto

AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC, AS 36-18 M 30 PC-CC, AS 36-18 H 30 PC-CC:

Tämä laite ei ole tarkoitetu sellaisten henkilöiden käytettväksi, joilla on fyysisiä, psyykkisä tai aistirajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietoja, paitsi jos käytto tapahtuu käytäjan turvallisuudesta vastuussa olevan henkilón valvonnassa tai jos hän on neuvonut, miten laitettaulee käyttaa.

Noudata maakohtaisia märäyksiä sekä valmistusmaterialiaalin tuottajan ohjeita.

Tämä tuote on tarkoitettu ammattikayttoen.

Asbestipitoisten polyjen imurointi on kielletty.

Sillä ei saa imuroida syttyviä polylaatuja.

Imurilla ei saa imuroida palonarkoja tai rajähtävi
liuottimia, liuottimen kastelemaa materiaialia,
rajahdysvaarallisia polylaatuja, esimerkiki
bensiin, oljyn, alkoholin, ohentimien kalaisia
nesteitā tai materiaialeja, joiden lampötila on yli 60
°C. Ne aiheuttavat rajahdys- ja palovaaran! Laitetta
ei saa käyttaa herkästi syttyvien kaasujen tai
aineiden lahella.

Tarkoituksenvastaisesta käytösta aiheutuvista vauroista vastaa ainoastaan käytäjä.

Yleisesti hyväksyttyä
tapaturmantorjuntamaäräyksiä ja oheisia
turvallisuusohjeita on noudatettava.

AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC:

Imuri sopii kaikenlaisen polyn ja kiinteiden roskien (lasinsirut, naulat yms.) sekäNSTeiden imuroointiin, lukuun ottamatta herkasti syttyviä ja palavia nesteitä ja materiaialeja, joiden lamptila on yli 60^

Imuri soveltuu polyjen ja nesteiden imemiseen, kuten kuivat, syttymattomat polyt, syttymattomat nesteet, puupolyt ja vaaralliset polyt, joiden rajaarvot ovat tyopaikalla >1mg / m^3

AS 36-18 M 30 PC-CC:

Mluri sopii polyluokan M terveydelle Haitallisen polyn imurointiin. Standardin EN 60335-2-69 mukaan.

lmuri soveltuu polyjen ja nesteiden imemiseen, kuten kuivat, syttymattomat polyt, syttymattomat nesteet, puupolyt ja vaaralliset polyt, joiden rajaarvot ovat tyopaikalla >0,1mg / m^3

Työperäisen altistuksen raja-arvot ja syöpää aiheuttavat aineet voit katsoa työperäisen altistuksen raja-arvot sisälvästä luettelosta, tai saat tiedot käantymälla oman maasi ammattilittojen/viranomaislaitosten puoleen.

Polytekisen kokeen tulos koskee ainoastaan kuivan polyn imurointia.

Imuri soveltuu kaytettavaki:

a) teollisuusimurina (IS) pinnalle kertyneen polyn imurointiin.
b) polynerottimena (ENT) materiaialityostokoneiden synnyttamän ilmassa leijuvan polyn imurointiin.

Imuri soveltuu ammattikayttoen esimerkiki
käsityön, asennuksen, rakentamisen, teollisuuden,
korjaamojen, maalarien, rapparien, puuseppien ja
puuntyostöyritysten piirissä. Standardin EN 60335-2-69 mukaan.

AS 36-18 H 30 PC-CC:

Hlmuri sopii polyluokan H terveydelle Haitallisten ja sairauksia aiheuttavien polyjen imurointiin. Standardin EN 60335-2-69 mukaan.

lmuri soveltuu polyjen ja nesteiden imemiseen, kuten kuivat, syttymattomat polyt, syopaa ja sairauksia aiheuttavat hiukkaset sekä syttymattomat nesteet, puupolyt ja terveydelle Haitalliset polyt, joden raja-arovot ovat tyopaikalla > 0,1 mg/m3.

Työperäisen altistuksen raja-arvot ja syöppä aiheuttavat aineet voit katsoa työperäisen altistuksen raja-arvot sisälvästa luettelosta, tai saat tiedot käantymälla oman maasi ammattiliittojen/viranomaislaitosten puoleen.

Polyteknisen kokeen tulos koskee ainoastaan kuivan polyn imurointia.

Imuri soveltuu kaytettavaki:

a) teollisuusimurina (IS) pinnalle kertyneen polyn imurointiin.

b) polynerottimena (ENT) materiaialityostokoneiden synnyttamän ilmassa leijuvan polyn imurointiin. Imuri soveltuu ammattikayttoon esimerkiki s kasyön, asennuksen, rakentamisen, teollisuuden, korjaamojen, maalarien, rapparien, puuseppien ja puuntyostoyritystem piirissä. Standardin EN 60335-2-69 mukaan.

4. Yleiset turvallisuusohjeet

Ennen käytön aloittamista laitteen käytäjille on annettava laitteen käytöön ja sillä imuroitaviin aineisiin liittyvät tiedot, ohjeet ja koulutus, mukaan lukien ohjeet imuroidun materiaalin turvallisesta havittämisestä.

Lue ennen laitteen käyttoa oheiset turvallisuusohjeet ja käyttoopas huolellisesti ja kokonaisuudessaan lapi. Säilytä kaikki liitteena olevat asiakirjat ja anna laite ainoastaan yhdessänäden asiakirjojen kanssa eteenpain.

Varo! Alä aloita laitteen käyttoä ennen kuin olet lukenut käyttooppaan!

Varoitus yleisestä vaarasta!
VAROITUS - Käyttohen-kilökunnan tāytyy saada riittävä opastus näden imureiden käytösta.

5. Erityiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstikohdat itsesi ja laitteesi suojaamiseksi!

Tata laitetta ei saa käyttaa henkilöt (mukaan lukien lapset), joilla on fyvisiä, aistimellisia tai henkisiä rajoitteita tai riittamätön kokemus ja/tai tietamys laitteen käytõsta. Alä missän tapauksessa anna lasten käyttaa laitetta.

Huolehdi siitta, etta lapset eivat paase leikkimaan laitteen kanssa.

Ennen harjan tai muiden lisātarvikkeiden käyttoa: sammuta laite ja vedä pistoke irti pistorasiasta.

Huomio! Käytä vain laitteen toimitukseen kuuluvia tai käytöoppaassa märitettyjä lisātarvikkeita. Muunlaisten lisātarvikkeiden käytäminen voi vaarantaa turvallisuuden.

Varo! Puhdista vedenkorkeuden rajoitin saannollisesti ja tarkasta se vaurioiden varalta.

Muita kuin tassä mainittuja toitä ei saa tehdä.

Emme vastaa kayttotarkoituksen
vastaisen kayton,
epaasianmukaisen kayton tai
ammattitaidottom korjauksen
aiheuttamista vahingoista.

Kun laitetta ei kayteta, jata letku laiteseen kiinni, jotta polya ei paase tahattomasti ulos.

Alä ota laitteita ja niiden lisātarvikkeita kayttöön, jos:

• laitteessa on nakyvia vaurioita (halkeamia/murtumia)
• on epäily nakymättomästa viasta (putoamisen jälkeen).

Alä kohdista suulaketta, letkua tai putkea ihmisä tai eläimiä kohti.

VAROITUS -

Kytke valittomästi poistoominnasta, jos laitteesta tulee ulos vaahtoa tai vetta. Tyhjennäsäliö ja tarvittaessa suodatin.

Alä missän tapauksessa kiipea laitteen paälle tai istu sen paälla.

Asenna letku aina niin, etta se ei aiheuta kompastumisvaaraa.

SUOMlfi

Sammuta laite ja poista akku ennen jokaista huoltoa, laitteen puhdistusta ja jokaisen kayton jälkeen.

Imurin puhdistamiseen ei saa käyttaa Höyry- tai painepesureita.

Alä jatā laitetta ilman valvontaa.

Imuria ei saa kayttä eikä sailyttäkosteissa olosuheissa.

Alä missän tapauksessa avaa konetta ulkona sateella tai myrskyisellä ilmalla.

HUOMIO - Tàta konetta saa sáilytää vain sisātiloissa.

Hapot, asetoni ja liuottimet voivat syövyttäa laitteen osia.

Laitteseen muodostuu mikro-organismeja, jos puhdistusta ei tehdä pitkään aikaan, varsinkin elintarvikkeita käsittelevissä yrityksissä: Puhdista ja desinfioi laite aina heti kayton jälkeen.

Kannen sisäpuoli tulee pitää aina kuivana.

Alä kaytäulkona matalissa lampö-tiloissa.

Laitetta ei saa käyttaa räjähdysvaarallisissa tiloissa.

Huolehdi siitta, etta imuri seisootukevasti alustallaan.

Erityiset turvallisuusohjeet mallille AS 36-18 M 30 PC-CC:

Varoituskilpi polyluokan M koneille:

Huomioi tyhjennyksen ja huollon yhteydessa:

Ennen kuin avaat laitteen, puhdista se. Käytä hengityssuojainta. Välta altistamasta sivullisia polylle.

Huolehdi paikallisesta suodatetusta koneellisesta ilmanvaihdosta. Puhdista lopuksi huoltoalue.

Alä kayta ilman taydellsta suodatusjarjestelmää.

(suodatinkasetit ja PESuodatinpussit).

Standardin EN 60335 osa 1 ja 2-69
mukaisessa testissä on todettu,
että turvallisuustekniset
vaatimukset sahköturvallisuuden
suhteen täytetaän myös vesilmaseoksen imuroinnin
yhteydessä.

Erityiset turvallisuusohjeet mallille AS 36-18 H 30 PC-CC:

Varoituskilpi polyluokan L koneille:

HUOMIO: Tämä laite sisältaa terveydelle Haitallista polyä.

Tyhjennyksen ja huollon, mukaan lukien polynkeruusäiliö
poistamisen, saavat suorittaa vain ammatihenkilöt, joilla on yllään
vastaavat suojavarusteet. Alä kaytä ilman taydellä
suodatusjärjestelmää.

Huomioi tyhjennyksen ja huollon yhteydessa:

Ennen kuin avaat laitteen, puhdista se. Kaytã hengityssuojainta. Valta altistamasta sivullisia polylle.

Huolehdi paikallisesta suodatetusta koneellisesta ilmanvaihdosta. Puhdista lopuksi huoltoalue.

Alä käytä ilman tāydellistä
suodatusjärjestelmää.
(Suodatinkasetit ja
erikoissuodatinpussit H-luokka).
Standardin EN 60335 osa 1 ja 2-69
mukaisessa testissä on todettu,
että turvallisuustekniset
vaatimukset sähköturvallisuuden
suhteen tāytetaän myös vesiilmaseokens imuroinnin
yhteydessä.

VAROITUS - Älä käytä suodatinkasetteja enää sen jälkeen, kun ne on otettu pois koneesta.

Erityiset turvallisuusohjeet malleille

AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC:

Varoituskilpi polyluokan L koneille:

Laite soveltuu lievasti terveydelle
haitallisten aineiden imurointiin.
Laite ei sovellu sellaiseen
imurointiin, jolla vahennetaan
puupolya hengitysilmasta.

Määratyistä materiaialeista, kuten lyijypitoinen maalipinta, jotkut puulajit, mineraalit ja metallit, syntyvä poly voi olla terveydelle Haitallista. Polyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reactioita ja/tai hengitystienen sairauksia käytäjälte tai laheisyydessä oleville ihmisille.

Määrättyjen polytyppien, kutentammi- tai pyökkipoly, katsotaanaiheuttavan syöpää, erityisesti

puunkäsittelyssa kaytettävien
lisäaineiden yhteydessä
(kromaatti, puunsuoja-aineet).
Huoneessa tāytyy olla riittävän
tehokas ilmanvaíhto, jos poistoilma
puhalletaan takaisin huoneeseen.
Noudata maakohtaisia
märäryksiä.

Huomio! Tämä laite sisältaa terveydelle Haitallista polyä. Tyhjennyksen ja huollon, mukaan lukien polynkeruusäiliö pointamisen, saavat suorittaa vain ammatihenkilot, joilla on yllän vastaavat suojavarusteet.

6. Erityiset turvallisuusohjeet akuille

Varmista, etta kone on pois päältä, kun laitat akun paikalleen.
Poista akku laitteesta ennen säätöjen, tarvikevaihdon, huollon tai puhdistuksen suorittamista.

Suojaa akut kosteudelta!
Alä altista akkuja tulelle!
Alä käytä vialisia tai
vaantyneitä akkuja!

Alä avaa akkuja!
Alä koske akun koskettimiin alakä oikosulje niitta!

Viallisesta litiumioniakusta voi valua ulos lievasti happopitoista, palavaa nestetta!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos

akkunestettä joutuu silmiin, pesepuhtaalla vedellä ja hakeuduvalittomasti laakärin hoitoon!Poista akku viallisesta koneesta.

Poista akku laitteesta ennen saatjen, tarvikevaihdon, huollon tai puhdistuksen suorittamista.

SUOMlfi

Varmista, etta kone on pois paalta, kun laitat akun paikalleen.

Pidä konetta akkua poistaessasi tai paikalleen asettaessasi kädessä siten, että virtakosketinta ei voi painaa vahingossa.

Poista akku viallisesta koneesta.

Älä poista akkua laitteen käytön aikana.

Kytke laite pois päältä ennen akun vaihtoa.

Alä ota laitteita ja niiden lisātarvikkeita käyttoön, jos:

• laitteessa on nakyvia vaurioita (halkeamia/murtumia)
• akku on rikki
• on epäily nakymättomästa viasta (putoamisen jälkeen).

Käytä laitetta vain suljetulla akun suojuksella. Pidä akun suojus suljettuna myös silloin, kun akku ei ole paikoillaan. Akun suojuksen sulkemisen jälkeen on tarkistettava, onko suojuksen lukitus lukittunut.

Alä käytä laitetta kylmissä (<-20 °C) tai erittäin korkeissa (>40 °C) lämpötiloissa.

Li-lon-akkujen kuljetus:

Li-Ion-akkujen lahetyksessä noudatetaan vaarallisten aineiden kuljetukseen sovellettavia lakeja (UN3480 ja UN3481). Selvita Li- ion-akkujen lahetyksessä ajankohtaisesti voimassa olevat märäykset. Tiedota näistä tarvittaessa käytettäväkuljetusyritystä. Sertifioidun pakkauksen voit hankkia Metabolta.

Akkuja lahetettäessä niiden kotelojen on oltava ehjiä eivatkä ne saa vuotaa. Poista akku koneesta

lähetystä varten. Varmista kontaktit oikosulkua vastaan (eristä esim. teipillä).

7. Yleiskatsaus

Katso sivu 2/4.

1 Rullajarru
2 Säiliö
3 Sulkutulppa (vain laitteet M/H)
4 Imuauukko
5 Vipukytkin manuaal./autom.
6 Kapasiteetti- ja signaalinaytto
7 Kapasiteettinayton painike
8 Kantokahva
9 Ylaosa

10 Kiinnitys salkkujärestelmälle

11 Vapautus salkkujärestelmä

12 Ilmavirtauksen merkkivalo (vain laitteet M/H)

13 Akkulokero

14 Kytkin Eco/Off/Boost

15 Lukitsin

16 Kahva, salkku

17 Kumi letkun kiinnykseen

18 Akun lukituksen vapautin

19 Akku

20 Kapasiteetti- ja signaalinäytto*

21 Kapasiteetti- ja signaalinäytön painike*

22 Rullasuoja/tukikahva

23 Imuletkun takaosa

24 Imuletkun etuosa

25 Kiinntykset polypussille

26 Kangassuodatinpussi*

27 PE-suodatinpussi*

28 Erikoissuodatinpussi, H-luokka*

29 Lisātarvikkeiden kannattimet suuttimille ja letkulle

30 Ruuvit

31 Suodattimen lukko

32 Suodattimen kansi

33 Suodatin

34 Suodatintukikori

35 Uimuri

36 Liitantamuhvi

37 Sivuilmasäädin

38 Ilmanottoaukko

39 Suodatinpuhdistuksen "PressClean" (PC) painike

*maaraytyy varusteiden mukaan

8. Kayttoönotto

Tarkasta ennen käytöönotoa, etta käytät laitteelle sopivaa akkua.

8.1 Akku

Lataa akku (19) ennen käytöä.

Lataa akku uudelleen sen tehon laskiessa.

Optimaalinen sailytyslampotila on 10-30 ^ C

8.2 Akun irrottaminen ja kiinnittäminen

Poisto: Paina akun vapautusta (18) ja vedä akku (19) ulos.

Kiinnittäminen: Työnnä akku (19) paikalleen siten,
että se lukittuu paikalleen.

• Suositelu kapasiteetti on 8,0 Ah tai suurempi. Pienempitehoisten (Ah) akkujen käytto lyhentävät käytöikää mutta eivat imutehoa.
• On suositeltavaa käyttaa akkuja samalla asianumerolla.
• On sallittua käyttaa akkuja eri kapasiteeteilla (Ah).
  Tassa tapauksessa pienempi kapasiteettinen (Ah)
  akku maaräa käyttoajan.

8.3 Kangassuodatinpussin 635424000 (26) sijoittaminen (katso kuva C s. 2)

Suosittelemme kangassuodinpussien käytöa seuraavissa tapauksissa:

• Käytötarkoituksissa, joissa muodostuu pieniä märä hienopolyä (esim. maali- ja lakkapintojen honta ja karhennus, lyhyet poraukset pienillahalkaisijoilla < 10 mm, jne.).
  -Koneita kaytettäessä, kuten esim. ylajyrsimet, hóylakoneet, pienet hiomakoneet, jne.

Kangassuodatinpussia kaytettaaesssuodattimen puhdistus ei toimi.

kytke laite pois pälä. Poista akku. Avaa lukitsimet (15). Ota yläosa (9) irti sailiosta (2).

Katso kuva C, sivu 2. Aseta uusi kangassuodatinpussi sille tarkoitettuu nkiinnitykseen (25).

Aseta yläosa takaisin saillion paalle, sulje lukitsimet.

8.4 PE-suodatinpussin 635425000/ 635426000 (27) sijoittaminen (katso kuva C s. 2)

Suosittelemme PE-suodatinpussien käyttoa:

• Käytötarkoituksissa, joissa muodostuu suuria määrä hienopolya (esim. rapattujen pintojen aukijysiminen, lattioiden karhennus ja hionta, jne.).
  Koneita kaytettäessä, kuten esim.
  saneerausjyrsimet, saneeraushiomakoneet,
  levyjen hiomakoneet, urajyrsimet, jne.

kytke laite pois päältä. Poista akku. Avaa lukitsimet (15). Ota yläosa (9) irti sailiosta (2).

Levità PE-suodatinpussi (27) tasaisesti saliion pohjalle. Pussin pyoreiden reikien on oltava saliion sisäpuolella. Aseta PE-suodatinpssin reunat saliion reunan paallee siten, etta PE-suodatinpssi kiinnittyk kauttaaltaan paallee sijoitettuun ylaosaan (9).Pussin merkintäviivan pitä olla asemoitu saliion reunaan (katso kuva C s. 2).

Aseta yläosa takaisin saillion paallee, sulje lukitsimet.

8.5 Erikoissuodatinpussin, H-luokka 635427000 (28) sijoittaminen (katso kuva C s.2)

Erikoissuodatinpussia on kaytettav terveydelle vaarallisia polyj kasitetlessa.

kytke laite pois paalta. Poista akku. Avaa lukitsimet (15). Ota ylosa (9) irti sailiosta (2).

Levitä PE-ulkopussi tasaisesti sailiön pohjalle. Aseta PE-ulkopussin reunat sailiön reunan paallee siten etta paallee asetetu ylaosa (9) puristaa pussen kiinn kauttaaltaan. Pssin pyoreiden reikien on oltava sailiön sisapuolella. Pssin merkintäviivan pitä aolla asemoitu sailiön reunaan (katso kuva C s. 2).

Aseta PE-ulkopussiin liimattu kangassuodatinpussi sille tarkoitettuin kiinnityskohtaan (25).

Aseta yläosa takaisin saillion paalle, sulje lukitsimet.

8.6 Suuttimien ja letkujen kannattimen (29) kiinnitys

Kiinnitä lisātarvikkeiden kannatin (29) laitteeseen oheisilla ruuveilla ja sopivilla tyokaluilla sivulla 2 olevan kuvan D mukaisesti.

8.7 Imuletkun asennus

Kytke imuletkun (23) takaosa imuaukkoon (4).

8.8 Liitantamuhvin (36) irrotus ja kiinnitys

Asennus katso s. 2 kuva F

Irrottaminen:

Vapauta kiinnitetty liitantamuhvi (36) letkun
kiinnityksesta vastapäivän kaantamalla (kuva F).
Kiinnittäminen:

Aseta kiinnityslukolla varustettu letkun etuosa (24) muhviin niin, etta lukitus lukkiutuu kiinni.

8.9 Imuvoiman saatäminen

Sivuilmasaadintä (37) käantamalla voidaan saataa ilmansyottöä ja siten imuvoimaa ilmanottoaukossa (38).

9. Laite

9.1 Päalle-/poiskytkentä, imuteho

Säadä vaadittava imuteho ennen laitteen käynistämista kytkimellä (14):

Off=imuripoispaaitt

ECO = imuri pääle (manuaalinen käytto)

Imutehoa voidaan muuttaa myös laitteen käydessa.

9.2 Manuaalinen kaytto

Paina kytkin (5), mikäli käytettävissä (varusteiden mukaisesti*), asentoon "MAN" ja kytkin (14) asentoon "ECO" tai "Boost". Laite käy jatkuvasti. Kapasiteettäytö (6) osoittaa jatkuvasti akun kapasiteetin.

SUOMlfi

9.3 Automaattinen päälekytkenta "CORDLESS CONTROL" ohjauksella (varusteiden mukaan)

1. Poiskytkenta: Paina kytkin (14) asentoon "Off". Kapasiteettinäytö ei pala. Laite ei käytä sahkoä.
2. Paina kytkin (5), mikäli käytettävissä (varusteiden mukaisesti*), asentoon "MAN" ja kytkin (14) asentoon "ECO" tai "Boost". Laite on sen jälkeen käytövalmiustilassa ja sen voi kytkea paalle ja.POIS "CORDLESS CONTROLL"-ohjauksella.

Kapasiteettinäytto (6) osoittaa jatkuvasti akun
kapasiteetin niin kauan, kun laite on valmiustilassa.

"Automatiikka" koskeva huomautus: Jos kytkin on kännetty AUTO-asentoon, imuri on käytövalmiudessa (standby) 10 tunnin ajan. Kapasiteettinäytö (6) osoittaa akun kapasiteetin. Ilman imua laite kytkeytyu automaattisesti pois pälta 10 tunnin kuluttua viimeisen työvaiheen jäldeen (sleep mode, kapasiteettinäytö pois pälta, laite ei käytä virtaa). Laitteen heratys (käytövalmiustilan palauttaminen): kytkin (7) asentoon "OFF" ja sen jäldeen uudelleen asentoon "ECO" tai "BOOST". Vaihtoehto: paina kapasiteettinäytön (14) painiketta.

"CordlessControl" toimintoa koskeva huomautus: Laite käynnistyy/pysähtyy automaattisesti, kun CordlessControl-lahettimellä (40) varustetu sahkötyokalu (imuletu) kytketään paälte tai pois. Myos imurin manuaalinen käynnistys/pysäytys on mahdollsta painamalla CordlessControl-lahettimen painiketta. Ota huomioon CordlessControl-lahettimen käyttoohje.

CordlessControl-lähetin on liitety tehtaalla polynimuriin. Jos paristo tai laite pitäa vaihtaa, liitantä on tehtäv uudelleen:

1. Paina kytkin (14) asentoon "OFF".
2. Paina vipukytkin (5) asentoon "AUTO".
3. Paina lahettimen (40) painiketta niin kauan, etta sininen LED vilkkuu.
4. Pidä lahettimen (40) painike alhaalla ja paina kytkin (14) asentoon "BOOST".
5. Lahettimessä (40) alkaa vilkkuva vihrea valo, pidä alas painettuna, kunnes LED sammuu.
6. Lahetin (40) on talloin liitety imuriin.

9.4 PressClean

Katso kuva G sivulla 2. Kun haluat puhdistaa suodattimen (33) voimakkaalla ilmavirralla: Paina painiketta (39) imurin kaydessa (paina 3 kertaa pohjaan) ja pidä tälloin imuauukko (imulektu tai sailio) suljettuna.

9.5 Tilavuusvirran merkkivalo (12) (vain polyluokkien M ja H laitteille)

Jos tilavuusvirta 20m / s alittuu, LED vilkkuu punaisena ja kuuluu aanimerkki.

Kun sāliö on tāynna ja/tai imulektu on tutkeutunut, tilavuusvirran merkkivalo sytty ja lisäksi kuuluu aañimerkki

10. Kaytto

10.1 Kuivaimurointi

Imuroi ainoastaan kuivalla suodattimella, laitteella ja lisatarvikkeilla. Kosteana poly voi tarttua kiinni ja kuorettua.

Käytä kangassuodatinpussia (26) tai PE-suodatinpussia (27) aina suodattimien (33) kanssa.

10.2 Márkáimurointi

Alä kayta milloinkaan laitetta ilman asennettua suodatinta tai erityista markasuodatinta. Laite voi rikkoutua. Lisaksi vetta voi valu ulos.

Poista kuivamateriaali ennen markaimurointia. Siten valtat voimakkaan likaantumisen ja kuorettumisen.

Laitteessa on uimurijarjestelmä, joka katkaisee laitteen lapi kulkevan ilmavirran, kun nestepinnan maksimitaso on saavutettu. Kun nain tapahtuu, moottorin aani muuttuu huomattavasti ja se on kuultavissa. Kytke tällöin laite pois pälä. Poista akku. Nesteitaa saa imuroida vain silloin, kun uimuri (35) on toimintakunnossa (katso luku 12. Huolto).

Kun laite on kytketty pois päältä, letkusta voi vrrata.
jonkin verran vetta takaisin.

Vedä ennen tyhjentämista imuleku pois nesteestä.

Käytä myöhemmin tehtävüssä kuivaimuroinnissa kuivaa suodatinta. Jos vaihdetaan usein kuiva- ja markämuroinnin valillä, susittelemme käytämaaantoista (vaihto-) suodatinta. Anna suodattimen, sallion ja lisātarvikkeiden kuivua, jotta poly et takerru kosteisiin osiin.

Ennen säilytyspaikkaan siirtämistä: anna kosteiden suodattimien ja likasäiliön sisäpuolen kuivua tāydellisesti.

10.3 Kuljetus

Poista akku.

L-luokka: Jäta letku koneeseen, jotta polyä ei paase tahattomasti purkautumaan ulos.

M- ja H-luokka: Jos letku on irrotetty, sulje imuaukkko tulpalla. Liitä letkujen paat toisiinsa, jotta polyä ei paase vapautumaan letkusta.

Kiinnitta imuletu lisatarvikkeiden kannattimeen (29) ja kumilla (17) varustettuun laitteeseen.

Ylaoan (9) taytyo olla pitavasti kiinni sailiossa (2)- tarkasta, etta lukitsimet (15) ovat kiinni.

Kahvoja (8) ja (16) saa kayttäa vain käsinkuljetukseen, niita ei saa kiinnittäa noctureihin tai vastaaviin laitteisiin! Alä nosta imuria tai salkkua, joka on kiinnitetty kahvoista, henkilöiden ylapuolelle.

11. Puhdistus

11.1 Yleiset puhdistusohjeet

Puhdista sailiio ja lisatarvikkeet vedell. Pyyhilyaosa (9) puhtaaksi kostealla liinalla.

Huomio! Tämä laite sisältaa terveydelle Haitallista polyä. Tyhjennyksen ja huollon, mukaan lukien

polynkeruusällö n poistamisen, saavat suorittaa vain ammattihenkilöt, joilla on yllään vastaavat suojavarusteet.

Sallion tyhjentaminen

Sallittu vain polyjen kanssa ja kun työperäisen altistumisen raja-arvot >1mg / m^3

• Poista akku. Varmista tahattomalta kaynnistymiseltä.
• Avaa lukitsimet (15). Ota yläosa (9) irti sailiosta (2).
  -Tyhjennaa sailiio.

Kangassuodatinpussin (26) havittäminen

• Poista akku. Varmista tahattomalta kaynnistymiseltä.
• Pue hengityksensuojin.
• Avaa lukitsimet (15). Ota ylaosa (9) irti saliosta (2).
• Sulje kangassuodatinpussi ja vedä kiinnityskohdasta (25) yloispain.
• Hävität imuroitu materiaali lakisäteisten vaatimusten mukaisesti.

PE-suodatinpussin (27) havittäminen

• Sijoita ladattu akku paikalleen.
• Kytke imuri pälle ja puhdista suodatin: Paina painiketta (39) ("PressClean" katso luku 9.4).
• Kytke imuri pois päältä: Paina kytkin (14) asentoon "OFF".
• Pue hengityksensuojain.
• Avaa lukitsimet (15). Ota yläosa (9) irti sailiosta (2). Ennen kuin poistat ylaosan, paina kytkin (14) asentoon "ECO", jotta mahdollisesti variseva poly saadaan imuroitua pois.
• Vedä PE-suodatinpussi (27) säliösta, sulje ja kiinnitä nippusiteellä.
• Hävitätä imuroitu materiaali lakisääteisten vaatimusten mukaisesti.

12. Huolto

12.1 Yleiset ojeet

Ennen kuin aloitat huoltotyöt, kytke laite pois paälta ja poista akku. Varmista tahattomalta käynnistymiseltä.

Puhdista laite (katso luku 11.).

Käytäjan tekemässä huollosa imuri täytyy purkaa, puhdistaa ja huoltaa ohjeen mukaisesti, ilman etta huoltohenkilokunnalle ja muille ihmisille aiheutetaan vaaraa.

Varotoimenpiteet

Soveltuviin varotoimenpiteisiin kuuluvat puhdistus ennen purkamista, paikallisen suodatetun pakkotuuletuksen järjestäminen siellä missä imuri puretaan, huoltoalueen puhdistus ja sopiva henkilökohtainen suojavarustus.

12.2 Imutehon heikkeneminen

Imutehon heiketessä tee seuraavat toimenpiteet:

1. Suodattimen (33) puhdistus: Paina painiketta (39) ("PressClean" katso luku 9.4)

2. Tyhjennä sailiö tai vaihda kangassuodatinpussi (26) tai PE-suodatinpussi (27).

3. Vaihda suodatin (33), tai ravistele, harjaa tai irrota, pese puhtaaksi juoksevan veden alla, kuivaa ja asenna takaisin paikalleen (katso luku 12.3).

12.3 Suodattimen vaihtaminen

• Puhdista suodatin (33) ennen vaihtoa vielä kertaalleen: Paina painiketta (39) ("PressClean" katso luku 9.4).
• Poista akku. Varmista tahattomalta kaynnistymiseltä.
• Avaa lukitsimet (15). Ota yläosa (9) irti sailiosta (2).

Katso kuva E, sivu 2. Avaa lukitsin (31) (katso kaiverrus). Poista suodattimen kansi (32) ja suodatin (33).

Sulje vanha suodatin valittomasti polytiiviseen muovipussiin ja havita maaraysten mukaisesti.

12.4 Vesianturi

HUOMIO - Puhdista suodatintukikoriin (34) asennettu uimuri (35) saannollisesti ja tarkista se vaurioiden varalta.

12.5 Tekninen tarkastus

Valmistajan tai opastuksen saaneen henkilön tulee suorittaa polytekninen tarkastus vahintaan kerran vuodessa, esimerkiki suodattimen vauriottomuus, laitteen tiiviys ja valvontalaitteen toiminta.

Käytäjan tekemässä huollossa imuri täytyy purkaa, puhdistaa ja huoltaa ohjeen mukaisesti, ilman ettahuoltohenkilokunnalle ja muille ihmisilleaiheutetaan vaaraa.

Varotoimenpiteet

Soveltuviin varotoimenpiteisiin kuuluvat puhdistus ennen purkamista, paikallisen suodatetun pakkotuuletuksen järkestäminen siella missä imuri puretaan, huoltoalueen puhdistus ja sopiva henkilökohtainen suojavarustus.

Huolto- ja korjaustöiden yhteydessä kaikki saastuneet esineet, joita ei pystytä puhdistamaan tyydtytävästi, tätyy havittä. Sellaiset esineet tätyy toimitta havitettväksi tiiviissä pusseissa kyseeessä olevan jätteen havittämista koskevien märäysten mukaan.

13. Häiriöiden korjaus

13.1 Imutehon heikkeneminen

Noudata luvussa Puhdistus annettuja ohjeita.

• Ovatko suodattimet (33) likaisia? - puhdista.
• Onko kangassuodatinpussi (26) taynnä? - vaihda.
• Onko PE-suodatinpussi (27) taynnä? - vaihda.
• Onko sāliö (2) tāynnā? - tyhjenna.
• Suutin, putket tai letku tukkiutunut? - puhdista.

13.2 Laite ei käynnisty

• Onko akku sijoitetti oikein?
• Onko akku ladattu?
• Onko akku viallinen?
• Onko laitteen kansi kunnolla kiinni?

SUOMlfi

• Onko vesianturi kytkeytynyt pois päältä? - tyhjennä sailiö, kytke pois päältä ja sen jälkeen uudelleen paälle.
• Onko kytkin (14) asennossa "AUTO"? - paina asentoon "MAN". Katso luku 9.1.
  Sahkolaite ei kytke imuria paalte tai pois, vaikka kytkin (5) on asennossa "AUTO". -- Tarkasta CordlessControl-lahetin (paina painiketta). Jos langaton yhteys on kunnossa, asenna lahetin suoraan sahkotyokaluun.

A! Ala tee mitaan toimenpiteita laitteessa. Ota yhteyttvaultuutettuun korjaamoon tai Metabohuoltoon (katso luku 15. Korjaus)

14. Lisātarvikkeet

Käytä vain alkuperäisia Metabo-akkuja tai CAS-akkuja (Cordless Alliance System) ja lisävarusteita.
Käytä vain sellaisia lisātarvikkeita, jotka tāytävat
tassä käytöoppaassa ilmoitetut vaatimukset ja ominaistiedot.

Lisātarvikkeet katso sivu 4.

Lisātarvikkeiden tāydellisen valikoiman lōydat osoitteesta www.metabo.com tai luettelosta

15. Korjaus

Laitteiden korjaustöitä saavat suorittaa ainoastaan sahköalan ammattilaiset!

Käytä ainoastaan alkuperäisiä Metabo-varaosia.

Jos Metabo-sahkötyokalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

16. Ympäristönsuojelu

Metabo-pakkaukset ovat 100% kierratyskelpoisia.

Käytösta pointetut laitteet ja tarvikkeet sisälävat paljon arvokkaita raaka-aineita ja muoveja, jotka niin ikaan voidaan ohjata kierratysprossesiin.

Pakkaismateriaalit on havitettavpaikallisia
märäryksià noudattaen niiden tunnisteiden
mukaisesti. Lisātietao lóytyy osoitteessa
ww.metabo.com kohdassa Asiakaspalvelu.

Tämä käytöopas on painettu ilman klooria valkaistulle paperille.

Vain EU-maille: Äla havita laitteita kotitalousjatteen mukana! Eurooppalaisen sahko- ja elektroniikkalaiteromusta annetun direktivin 2012/19/EU ja kansallisen taytantooonpanon mukaisesti pitaa kaytostä poistettavat laitteet kerat erikseen ja toimittaa ymparistoa saastavaan kierratykseen.

17. Tekniset tiedot

Silykset sivulla 3 annetuille tiedoille.

Pidätämme oikeuden teknisen kehityksen vaatimien muutoksien tekemiseen.

K =polyluokka. Standardin EN 60335-2-69 mukaan.

U =akun jannite

p_U1 =maks. alipaine (letkussa)

p_U2 =maks. alipaine (puhaltimessa)

V_I / s1 =maks.ilmavirtaus(letkussa)

V_l / s2 =maks.ilmavirtaus (suulakkeessa)

Dmax1 =maks.virtausmaara (letkussa)

D_ 2 = maks.virtausmaar (puhaltimessa)

V=maks. sailiotilavuus

m = paino (pienimmällä akulla)

S_ =imuletkun halkaisija

S_L =imuletkun pituus

Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma):

Tyypillinen A-painotettu aanitaso:

LDA =aenan painetaso

Käytöss melutasö voi ylltää 80 dB (A).

Käytä kuulonsuojaimia!

Mittausarvot ilmoitettu EN 60704 mukaan.

Sallittu ympariston lampotila kaytettaaessa:

-20°C ... +50°C (rajoitetu teho alle 0°C lampötiloissa). Sallittu ympäristön lampötila varastoitaessa: 0°C ... 30°C

--- Tasavirta

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).
