GEBRUIKSAANWIJZING C18DMR HiKOKI

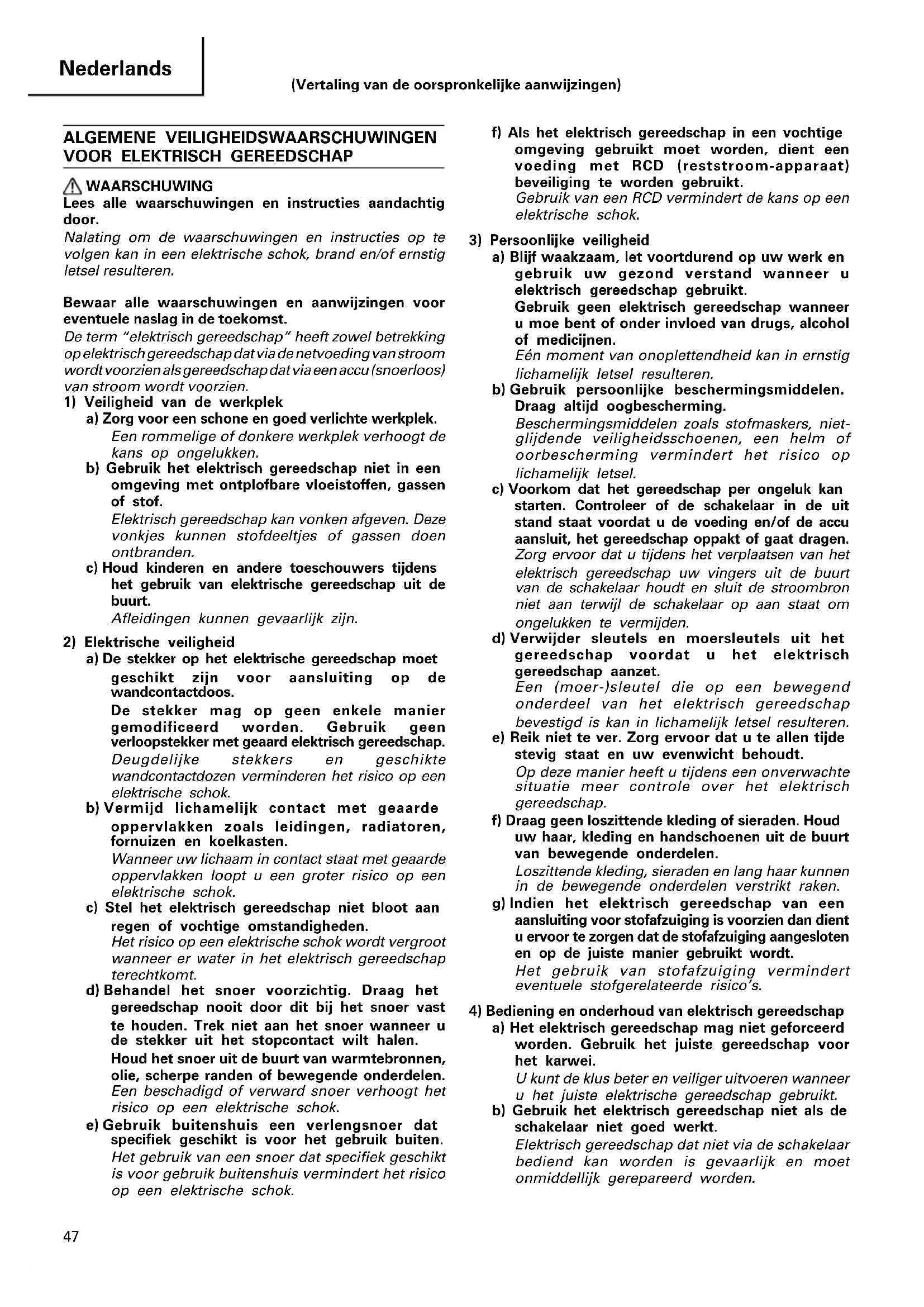

WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door. Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoffen, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt. Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals stofmaskers, niet- glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. (Vertaling van de oorspronkelijke aanwijzingen) 05Ned_C18DMR_DL_WE 7/1/13, 10:44 AM4748 Nederlands c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het- zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoelt, kan resulteren in een gevaarlijke situatie.

5) Gebruik van gereedschap en onderhoud van de batterij

a) Herlaad enkel met de lader die door de fabrikant wordt gespecificeerd. Een lader die geschikt is voor één bepaald type batterijgroep kan brandgevaar veroorzaken bij een andere batterijgroep. b) Gebruik de apparaten enkel met specifiek ontworpen batterijgroepen. Het gebruik van andere batterijgroepen kan letsels of brand veroorzaken. c) Wanneer de batterijgroep niet in gebruik is, houdt u ze verwijderd van andere metalen voorwerpen zoals papierclips, munten, sleutels, spijkers, schroeven of andere metalen voorwerpen die een verbindingen van de ene terminal met de andere kunnen maken. De batterijterminals kortsluiten kan brandwonden of brand veroorzaken. d) Bij een verkeerd gebruik kan er vloeistof uit de batterij lekken; vermijd elk contact. Indien er toevallig contact ontstaat, goed met water spoelen. Indien de vloeistof in contact met de ogen komt, ook medische hulp inroepen. Vloeistof die uit de batterij lekt kan irritatie en brandwonden veroorzaken.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft. VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

WAARSCHUWING: Kom niet met uw handen in de buurt van het zaaggebied en het zaagblad. Houd met de andere hand de extra hendel of motorkap vast. Als u de zaag met beide handen vasthoudt, kunt u zich niet snijden aan het blad. b) Reik niet onder het te zagen werkstuk. De beveiliging biedt geen bescherming voor onder het werkstuk. c) Stel de zaagdiepte in op de dikte van het werkstuk. Onder het te zagen werkstuk mag slechts een volle tand van het zaagblad zichtbaar zijn. d) Houd het te zagen werkstuk nooit met uw handen of tussen uw benen vast. Zorg ervoor dat het te zagen werkstuk op een stabiel platform ligt. Het is belangrijk dat het werkstuk goed wordt ondersteund zodat uw lichaam zo min mogelijk wordt blootgesteld aan gevaar, het blad vastloopt of u de controle verliest. e) Pak het elektrisch gereedschap alleen aan de geïsoleerde grepen vast als u handelingen uitvoert waarbij de zaag mogelijk contact maakt met bedrading of de eigen stroomkabel. Als u contact maakt met een kabel die onder spanning staat, zullen de blootgestelde metalen delen van de zaag onder spanning komen te staan wat kan resulteren in een elektrische schok voor de gebruiker. f) Bij het schulpen dient u altijd gebruik te maken van een langsgeleider of zaagtandrichtliniaal. Dit verbetert de nauwkeurigheid van de snee en verlaagt de kans op een vastgelopen zaagblad. g) Gebruik altijd bladen van de juiste grootte en vorm (diamant versus rond) van opspandoorngaten. Bladen die niet geschikt zijn voor de hardware van de zaag zullen excentrisch draaien en zo verliest u controle over het apparaat. h) Gebruik nooit beschadigde of onjuiste bouten of moeren voor het blad. De bouten en moeren zijn speciaal ontworpen voor deze zaag, zodat deze optimaal presteert en veilig kan worden gebruikt. Oorzaken van terugslag en gerelateerde waarschuwingen – terugslag is een plotselinge reactie als het zaagblad klemt, vastloopt of niet goed is uitgelijnd. Hierdoor schiet de zaag omhoog uit het werkstuk en richting de bediener; – als het blad klemt of sterk vastloopt omdat de zaagsnede te smal wordt, stopt het blad en als gevolg van de motorreactie schiet het apparaat snel terug richting de bediener; 05Ned_C18DMR_DL_WE 7/1/13, 10:44 AM4849 Nederlands – als het blad knikt of niet goed is uitgelijnd, zullen de tanden aan de achterzijde van het blad in het bovenste oppervlak van het hout zagen zodat het blad uit de zaagsnede komt en terug kan schieten naar de bediener. Terugslag is het gevolg van verkeerd gebruik en/of onjuiste bediening of omstandigheden. Dit kan worden voorkomen door de juiste voorzorgsmaatregelen te nemen, zoals hieronder vermeld. a) Zorg dat u de zaag met beide handen goed vasthoudt en plaats uw armen zodanig dat u de kracht van de terugslag kunt weerstaan. Ga met uw lichaam aan een van de beide zijden van het blad staan, maar niet op een lijn met het blad. Terugslag kan ervoor zorgen dat de zaag terugschiet, maar de kracht ervan kan worden weerstaan door de bediener, indien deze de juiste voorzorgsmaatregelen heeft getroffen. b) Als het blad vastloopt, of als de snee om welke reden dan ook wordt onderbroken, laat dan de trekker los en houd de zaag bewegingsloos in het materiaal totdat het blad volledig stilstaat. Probeer nooit de zaag uit het werkstuk te halen of terug te trekken terwijl het blad nog beweegt; dit kan terugslag veroorzaken. Onderzoek en corrigeer zaken ter voorkoming van het vastlopen van het blad. c) Als u de zaag opnieuw aanzet in het werkstuk, centreer het zaagblad dan in de zaagsnede en controleer of de zaagtanden niet vastzitten in het materiaal. Als het zaagblad vastloopt, kan deze omhoog gaan of een terugslag geven zodra de zaag opnieuw wordt gestart. d) Ondersteun grote panelen om zo het risico op het klemmen van het blad en terugslag te voorkomen. Grote panelen kunnen onder hun gewicht doorzakken. Ondersteuning dient te worden geplaatst aan beide zijden onder het paneel, nabij de zaagsnede en de rand van het paneel. e) Gebruik geen stompe of beschadigde zaagbladen. Niet scherpe of onjuist ingestelde bladen produceren een smalle zaagsnede en dit zorgt voor extra frictie, het vastlopen van het blad en terugslag. f) Bladdiepte en de sluithefbomen van de instellingen van de afschuining moeten goed zijn vergrendeld voordat u kunt gaan zagen. Als het aanpassen van het zaagblad verschuift tijdens het zagen, kan deze vastlopen en terugslag veroorzaken. g) Wees extra zorgvuldig als u in een bestaande wand zaagt of andere blinde gebieden. Het uitstekende blad zaagt mogelijk in voorwerpen die een terugslag veroorzaken. Onderste beschermingsfunctie a) Controleer voor ieder gebruik of de onderste beveiliging op juiste manier is vergrendeld. Gebruik de zaag niet als de onderste bescherming niet vrij beweegt en onmiddellijk sluit. Klem of bindt de onderste bescherming nooit vast naar de open positie. Als de zaag onopzettelijk valt, kan de onderste bescherming verbuigen. Trek de onderste bescherming omhoog met de terugtrekhendel en zorg ervoor dat deze vrij kan bewegen en het blad of welk ander deel niet raakt, in alle hoeken of snijdiepte. b) Controleer de werking van de veer van de onderste bescherming. Als de bescherming en de veer niet goed functioneren, dienen deze eerst te worden gerepareerd. De onderste bescherming werkt niet goed als gevolg van beschadigde onderdelen, gomachtige aanslag of vuilklonters. c) De onderste bescherming mag alleen handmatig worden teruggetrokken bij speciale sneden zoals rechtstreeks in een oppervlak en samengestelde sneden. Trek de onderste bescherming omhoog met behulp van de terugtrekhendel en zodra het blad in het materiaal gaat, dient u de onderste bescherming los te laten. Bij alle andere zaagbewerkingen, werkt de onderste bescherming automatisch. d) Let erop dat de onderste bescherming altijd over het blad zit voordat de zaag op een werkbank of de grond wordt gezet. Bij een onbeschermd blad waarbij de motor niet actief is, gaat de zaag terug en snijdt deze in alles wat in de weg zit. Wees u bewust van de tijd die nodig is voordat het blad stopt nadat u de motor hebt gestopt.. VOORZORGSMAATREGELEN BETREFFENDE

1. Laad de accu bij een temperatuur van 10 – 40°C.

Een temperatuur van onder 10°C kan overlading veroorzaken, hetgeen gevaarlijk kan zijn. de accu kan niet bij een temperatuur van boven de 40°C geladen worden. De meest geschikte temperatuur is tussen de 20 – 25°C.

2. Wacht ongeveer 15 minuten voordat met het laden

van een andere batterij begonnen wordt. Laad niet meer dan twee accu’s achterelkaar op.

3. Voorkom dat stof of vuil in de aansluitopening van

5. Voorkom kortsluiting van de oplaadbare batterij.

Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren.

6. Gooi de batterij niet in het vuur.

Een brandende batterij kan ontploffen.

7. Bij doorlopend gebruik is het mogelijk dat deze

machine oververhit raakt, hetgeen kan leiden tot schade aan de motor en de schakelaar. Laat de machine ongeveer 15 minuten afkoelen.

8. Steek nooit een voorwerp in de ventilatie-

openingen van de acculader. Als een voorwerp of ontylambaar materiaal in de ventilatie-openingen van de acculader wordt gestoken, kan dit resulteren in een elektrische schok of beschadiging aan de acculader.

9. Het gebruik van een uitgeputte batterij zal de

acculader beschadigen.

10. Breng de batterij naar de dealer waar deze gekocht

werd, nadat deze na oplading onvoldoende kracht heeft voor praktisch gebruik. Gooi een ultgewerkte batterij niet weg. 05Ned_C18DMR_DL_WE 7/1/13, 10:44 AM4950 Nederlands

11. Gebruik oordoppen om uw gehoor te beschermen

wanneer u met de machine werkt.

12. Houd de handgreep van het gereedschap te allen

tijde stevig vast. Doet u dit niet, dan kan de terugslag leiden tot onregelmatige resultaten of zelfs tot gevaarlijke situaties.

13. Gebruik geen zaagbladen die vervormd of verbogen

zijn, of waarin barsten en/of scheurtjes zitten.

14. Gebruik geen HSS-zaagbladen (verhard staal).

15. Gebruik geen zaagbladen waarvan de

eigenschappen niet overeenkomen met die omschreven in deze instrukties.

16. Zorg dat, tijdens het zagen, het zaagblad niet tot

stilstand komt door teveel zijwaartse druk.

17. Zorg ervoor dat het zaagblad steeds scherp is.

18. Controleer of de onderste beschermkap vrij kan

19. Gebruik de cirkelzaag niet wanneer de

beschermkap in de open positie staat.

20. Controleer of het terugspring-mechanisme van de

veiligheidskap naar behoren funktioneert.

21. Het zaagblad zelf moet dunner zijn dan de splijtwig;

maar de breedte van de insnijding, d.w.z. de opening gemaakt door de zaagtanden, moet groter zijn dan de dikte van de splijtwig.

22. De cirkelzaag nooit inzetten met schuinstaand of

zijdelings staand zaagblad.

23. Let er steeds op, dat het werkstuk geen vreemde

voorwerpen, zoals b.v. spijkers, bevat.

24. Gewoonlijk dient altijd de splijtwig gebruikt te

worden, behalve wanneer u begint te zagen in het midden van het werkstuk.

25. De toegestane maat voor de zaagbladen loopt van

26. Let op terugslag bij stoppen.

Deze cirkelzaag heeft een elektrische rem die functioneert wanneer de schakelaar wordt losgelaten. Er zal wat terugslag zijn wanneer de rem functioneert. Houd de cirkelzaag daarom goed vast.

27. Zaag niet wanneer de voetplaat los is gekomen

van het te zagen materiaal. Wanneer het zaagblad vastgelopen is, of wanneer u om een andere reden halverwege stopt met zagen, dient u de trekkerschakelaar los te laten en de machine stil te houden tot het zaagblad volledig tot stilstand is gekomen. Probeer in geen geval de machine van het werkstuk te halen of terug te trekken terwijl het zaagblad nog draait, want dit zal resulteren in een TERUGSLAG. Kijk waarom het zaagblad is vastgelopen en neem de belemmeringen indien nodig weg.

28. Zorg voor voldoende ondersteuning van grotere

panelen om vastlopen van het zaagblad en TERUGSLAG te voorkomen. Grotere panelen buigen vaak door onder hun eigen gewicht. U dient het paneel aan weerszijden van de zaagsnede en aan beide uiteinden van het paneel te ondersteunen, zoals aangegeven in Afb. 1. Om het risico van vastlopen en TERUGSLAG te verminderen, dient u de machine op het grotere gedeelte van het werkstuk te laten rusten, niet op het kleinere deel dat er van af wordt gezaagd. 29 Wees extra voorzichtig wanneer u een blind stuk uit een bestaande wand of iets dergelijks moet zagen. Het uitstekende zaagblad kan voorwerpen raken die een TERUGSLAG veroorzaken. Houd IN GEEN GEVAL uw hand of uw vingers achter de zaagmachine (Afb. 3). In geval van een terugslag kan de zaagmachine achteruit gedrongen worden over uw hand, hetgeen kan leiden tot ernstig letsel.

30. WAARSCHUWING: Het is belangrijk om het

werkstuk goed te ondersteunen en de zaagmachine stevig vast te houden om te voorkomen dat u de controle erover verliest, wat zou kunnen leiden tot persoonlijk letsel. Afb. 4 laat een typisch voorbeeld zien hoe u de zaagmachine hoort vast te houden. 31 Plaats het brede gedeelte van de voetplaat op het deel van het werkstuk dat het best ondersteund wordt, niet op het deel dat ervan zal vallen wanneer de zaagsnede voltooid is. Afb. 5 geeft een voorbeeld van de JUISTE manier om een plank af te korten, terwijl Afb. 6 een voorbeeld geeft van de FOUTE manier. Als het werkstuk te kort of te klein is, dient u het vast te zetten.

HOUD IN GEEN GEVAL KORTE WERKSTUKKEN

MET DE HAND VAST! 32 Zaag in geen geval met de cirkelzaag ondersteboven in een bankschroef of iets dergelijks. Dit is heel erg gevaarlijk en kan leiden tot ernstige ongelukken (Afb. 7).

33. Vervang de koolstofborstels door nieuwe indien

de rem niet meer effectief werkt.

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION

BATTERIJ De lithium-ion batterij is voorzien van een beschermingsfunctie die volledige ontlading van de batterij voorkomt waardoor de levensduur wordt verlengd. In geval 1 en 2 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de batterij leeg

is (De batterijspanning valt tot ongeveer 12V (C18DL)). De batterij moet in dit geval onmiddellijk opgeladen worden.

2. De motor kan tot stilstand komen wanneer het

gereedschap overbelast is. Laat de schakelaar onmiddellijk los en zoek naar de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken. 05Ned_C18DMR_DL_WE 7/1/13, 10:44 AM5051 Nederlands TECHNISCHE GEGEVENS Boormachine STANDAARD TOEBEHOREN Model C18DMR C18DL Onbelaste snelheid 3400 min

De oplaadtijd is bij benadering; de werkelijke oplaadtijd kan variëren. „x” Geeft aan dat de batterij niet geschikt is voor de oplader in kwestie. C18DMR (NN) (Voor pakket) 1 Zaagblad (bevestigd op het gereedschap) ............................................................ 1 2 Steeksleutel .................................................................................................................. 1 3 Aanslagplaat ................................................................................................................ 1

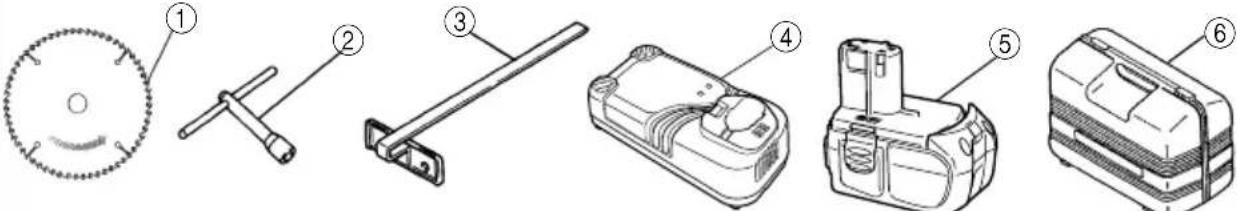

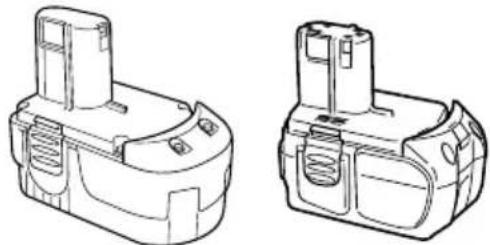

De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden. 05Ned_C18DMR_DL_WE 11/21/08, 11:195152 Nederlands EXTRA TOEBEHOREN (los verkrijgbaar)

Gebruik ... Zagen van verschillende soorten hout. Buitendiameter Doorsnee gat Aantal zaagtanden 165 mm 16 mm 24 stuks 165 mm 20 mm 24 stuks 165 mm 30 mm 24 stuks

3. Onderlegschijf (A)

..... voor 16 mm (Diameter van gat van zaagblad) ..... voor 20 mm (Diameter van gat van zaagblad) ..... voor 30 mm (Diameter van gat van zaagblad)

Sluit de afzuigslang aan om het zaagsel met behulp van de stofzuiger op te zuigen (Zie Afb. 27). De extra toebehoren kunnen zonder nadere aankondiging gewijzigd worden. TOEPASSINGEN Het zagen van verschillende houtsoorten.

INLEGGEN EN UITNEMEN VAN DE BATTERIJ

1. Verwijderen van de batterij

Houd de handgreep goed vast en druk tegen de vergrendelingen om de batterij te verwijderen (Zie Afb. 8, 9). VOORZICHTIG Sluit de batterij nooit kort.

2. Aanbrengen van de batterij

Plaats de batterij met de polen juist aangebracht (Zie Afb. 9). OPLADEN

Vóór het gebruik van het elektrisch gereedschap dient de batterij als volgt opgeladen te worden.

1. Sluit het netsnoer van het acculader op het

stopkontakt aan Wanneer de stekker van de acculader in het stop- kontakt wordt gestoken, zal het controlelampje in rood knipperen (Met tussenpozen van 1 sekonde).

2. Steek de batterij in het acculader

Druk de batterij stevig op zijn plaats, tot het de bodem van het lader-compartiment raakt. LET OP 䡬 Zorg dat de batterij in de juiste richting van plus en min wordt geplaatst, anders is niet alleen opladen onmogelijk, maar er kunnen ook storingen in de werking van de oplader ontstaan zoals een beschadigd oplaadcontact.

Wanneer een batterij in de acculader wordt aangebracht, blijft het controlelampje kontinu rood branden. Wanneer de batterij volledig is opgeladen, gaat het controlelampje in rood knipperen (Met tussenpozen van 1 sekonde) (Zie Tabel 1). (1) Aanduiding van de controlelampje De aanduidingen van het controlelampje zijn zoals aangegeven in Tabel 1, al naar gelang de toestand van de oplaadbare batterij of het acculader. 05Ned_C18DMR_DL_WE 11/21/08, 11:195253 Nederlands (2) Batreffende de temperatuur van de oplaadbare batterij De temperatuur van oplaadbare batterijen verloopt zoals aangegeven in de onderstaande tabel; batterijen die erg warm zijn dient u voor het opladen even af te laten koelen. Tabel 2 Temperatuur voor opladen van baterijen

4. Trek de stekker van het oplaadapparaat uit het

5. Houd het oplaadapparaat stevig vast en trek de

batterij er uit OPMERKING Verwijder beslist de accu van de lader na gebruik. Bewaar op een veilige plaats. LET OP 䡬 Als wordt geprobeerd de batterij op te laden terwijl deze te warm is geworden door langdurige blootstelling aan direkt zonlicht of onmiddellijk na gebruik van de batterij, is het mogelijk dat het kontrolelampje van de acculader groen oplicht. Mocht dit zich voordoen, laat de batterij dan eerst even afkoelen alvorens u deze oplaadt. 䡬 Wanneer het controlelampje snel in rood knippert (vijfmaal per sekonde), neem de batterij dan uit het oplaadapparaat en controleer de opening van de laatste dan op de aanwezigheid van een voorwerp dat er niet hoort. Is er geen voorwerp in de opening aanwezig, dan is de storing waarschijnlijk te wijten aan de oplaadbare batterij of het oplaadapparaat. Laat deze dan controleren door een bevoegde onderhoudsinstantie. 䡬 Omdat de ingebouwde mircocomputer ongeveer 3 seconden nodig heeft om te bevestigen dat de met UC24YFA en UC18YRL opgeladen batterij uit de lader is genomen, dient u 3 seconden te wachten met het terugplaatsen van de batterij om het opladen te continueren. De batterij wordt mogelijk onjuist opgeladen wanneer u de batterij binnen drie seconden terugplaatst. 〈UC18YG〉 Vóór het gebruik van het elektrisch gereedschap dient de batterij als volgt opgeladen te worden.

1. Sluit het snoer van de oplader aan op een

stopkontakt Wanneer het snoer aangesloten wordt, wordt de oplader ingeschakeld.

2. Steek de batterij in de oplader

Steek de batterij stevig en op de juiste manier naar binnen tot deze de bodem van de lader raakt (de indikator gaat branden). LET OP Als het kontrolelampje niet oplicht, trek dan het netsnoer uit het stopkontakt en kontroleer de montagerichting van de batterij . Ongeveer 50 minuten is vereist om de batterij volledig op te laden wanneer de temperatuur 20°C is. Wanneer de batterij volledig opgeladen is, gaat het kontrolelampje uit. Het opladen zal langer duren bij lage temperatuur of wanneer de spanning van de stroombron te gering is. Als het kontrolelampje ook na 120 minuten opladen nog niet dooft, stop dan met opladen en neem dan kontakt op met uw BEVOEGDE HiKOKI ONDERHOUDSDIENST. LET OP Als de batterij aan direct zonlicht blootstaat na gebruik, is het mogelijk dat het kontrolelampje niet aan gaat. Chargeur

Oplaadbare batterijen Ni-Cd batterijen –5°C – 55°C Ni-MH batterijen 0°C – 45°C –5°C – 50°C Li-ion batterijen x 0°C – 50°C Tabel 1 Aanduidingen van het controlelampje Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 seconde) Blift branden Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 sekonde) Brandt ongeveer 0,1 sekonde. Brandt ongeveer 0,1 sekonde niet. (Uit voor 0,1 sekonde) Blijft branden Knippert (ROOD) Tijdens opladen Na opladen Brandt (ROOD) Knippert (ROOD) Voor het laden Oververhitting standby Brandt (GROEN) Opladen onmogelijk Knippert (ROOD) Er is iets mis met de batterij of met het acculader. De batterij is oververhit. De batterij kan niet opgeladen worden (het opladen wordt hervat wanneer de batterij is afgekoeld). OPMERKING: De UC18YRL koelt de oververhitte batterij met een koelventilator af. 05Ned_C18DMR_DL_WE 11/21/08, 11:195354 Nederlands

3. Verwijder de stekker uit het stopcontact

4. Houd de oplader stevig vast tijdens het verwijderen

van de accu Betreffende het ontladen raken van nieuwe batterij e.d. Aangezien bij nieuwe en langdurig niet gebruikte batterij de chemische aktiviteit is teruggelopen, zal de stroomopbrengst bij het eerste en tweede gebruik slechts gering zijn. Dit is een tijdelijk verschijnsel; de normale oplaadtijd kan hersteld worden door de accu 2 à 3 maal bij kamer-temperatuur op te laden. Om langdurig gebruik van de batterij te bevorderen (1) Laad batterij op vóórdat ze volledig uitgeput zijn. Merkt u dat de gevoede apparatuur minder krachtig gaat werken, onderbreek dan het gebruik en laad de batterij op. Als u apparatuur op batterijvoeding te lang blijft gebruiken, kan dit leiden tot teruglopen van de batterijwerking en eventueel zelfs beschadiging ervan. (2) Verricht het opladen niet bij hoge temperatuur. Een oplaadbare batterij zal onmiddellijk na gebruik gewoonlijk erg warm zijn. Als u een dergelijke batterij onmiddellijk gaat opladen, zal de chemische balans in het inwendige verstord worden en zal de levensduur van de batterij afnemen. Laat de batterij daarom even afkoelen, voor u met opladen begint.

VOOR HET BEGIN VAN HET WERK

1. Gereedmaken en kontroleren van de werkplaats

Kontroleer of de werkplaats geschikt is door nauwkeurig de genormde voorzorgsmaatregelen op te volgen.

2. Het in gereedheid brengen van een houten werkbank

(Afb. 13) Aangezien het zaagblad boven de onderkant van het zaaghout uitsteekt, legt men bij het zagen het zaaghout op een werkbank. Wanneer men van een houtblok als onderstel gebruik maakt, moet men daarvoor een vlakke ondergrond uitkiezen, zodat het ook werkelijk stabiel is. Een onstabiele ondergrond is gevaarlijk. LET OP Om eventuele ongelukken te vermijden, moet men er steeds op letten, dat het na eht zagen overgebleven gedeelte van het gezaagde hout goed vastligt of op de plaats gehouden wordt.

INSTELLEN VAN HET GEREEDSCHAP VOOR

GEBRUIK LET OP Haal de batterij uit de machine voor u enige instelling uitvoert.

1. Het afstellen van de snijdiepte

Houd met een hand de hendel vast terwijl u met uw andere hand de vleugelmoer losdraait, zoals afgebeeld in Afb. 14. De snijdiepte kan worden afgesteld door het voetstuk in de gewenste positie te zetten. Stel de diepte in en draai vervolgens de vleugelmoer stevig vast.

2. Het instellen van de hellingshoek

Door de vleugelmoer op de hellingmeter los te draaien kunt u het zaagblad laten hellen met een maximale hoek van 50° ten opzichte van het voetstuk, zie Afb. 15. Zorg dat u de vleugelmoer na het maken van de instelling weer stevig vastdraait. OPMERKING De waarden op de verstek-instelling op de basisplaat geven slechts een ruwe aanduiding. Bij verstekzagen dient u de hoek tussen de basisplaat van de cirkelzaag en het zaagblad in te stellen met behulp van een verlengstuk of iets dergelijks.

3. Het aanpassen van de afscherming (Afb. 17)

De snijpositie kan worden aangepast door de afscherming naar links of rechts te verschuiven, nadat u eerst de knopbout van de afscherming heeft losgedraaid. De afscherming kan zowel aan de linker- als rechterkant van het gereedschap bevestigd worden. GEBRUIK

1. Bediening van de schakelaar (Afb. 18)

(trekkerschakelaar en lichtknopje) (1) Om een veilige bediening van de machine te waarborgen, is deze uitgerust met een vergrendeling aan de zijkant van de handgreep. Als de trekkerschakelaar wordt overgehaald terwijl de vergrendeling in de richting van de pijl wordt gedrukt, kan de hoofdschakelaar de machine inschakelen. De vergrendeling werkt min of meer ook als een lichtknopje. Als de vergrendeling (lichtknop) wordt ingedrukt, gaat het lampje aan. (2) Nadat de vergrendeling is ingeschakeld zal de machine blijven lopen en zal het lampje blijven branden zolang u de trekkerschakelaar over blijft halen, ook al haalt u vervolgens uw hand van de vergrendeling. (3) Wanneer u de trekkerschakelaar los laat, schakelt u de stroom uit, het lampje zal doven en de vergrendeling zal automatisch terugkeren naar zijn oorspronkelijke stand. LET OP 䡬 Zet de vergrendeling niet op de een of andere manier vast. Houd ook uw vinger weg van de trekkerschakelaar wanneer u de cirkelzaag verplaatst. Doet u dit niet, dan is het mogelijk de hoofdschakelaar per ongeluk in te schakelen, met onverwachte gebeurtenissen en ongelukken als gevolg. 䡬 Houd de lamp alleen aan terwijl u aan het zagen bent. Als de lamp ook verder aan blijft staan, is het mogelijk de hoofdschakelaar per ongeluk in te schakelen, met onverwachte gebeurtenissen en ongelukken als gevolg. 䡬 Als de accu in de machine blijft zitten, is het mogelijk dat het lampje aan blijft staan wanneer de vergrendeling tegen de vloer en/of wand rust. Let hierop, want het doorlopend branden van het lampje kan een volledig opgeladen accu in ongeveer 3 uur leegtrekken.

LET OP 䡬 Controleer nog eens of het zaagblad goed vast zit. 05Ned_C18DMR_DL_WE 11/21/08, 11:195455 Nederlands 䡬 Controleer dat vleugelmoer voor het afstellen van de zaagdiepte goed vast is geklemd, evenals de vleugelmoer voor het afstellen van de hellingshoek. (1) Plaats het voetstuk op het materiaal en zorg vervolgens dat de voorgemarkeerde lijn, het zaagblad en de kerf aan de voorkant van het voetstuk op één lijn zitten (Afb. 16). Indien de basis niet schuin is, moet u het grote gedeelte als geleiderstuk gebruiken (Afb. 16, Afb. 19(A)). Indien de basis schuin is (45 graden), gebruik dan de kleine voorschaal als geleiderstuk (Afb. 16, Afb. 19(B)). (2) Er moet op gelet worden, dat de schakelaar op

AAN” staat, voordat het zaagblad met het zaaghout in aanraking komt. De schakelaar wordt ingeschakeld, wanneer de knop ingedrukt wordt en uitgeschakeld, wanneer de knop losgelaten wordt. Wanneer de zaag met gelijkmatige snelheid in rechte lijn bewogen wordt, dan is het resultaat optimaal. LET OP 䡬 Voordat men begint te zagen, moet het zaagblad de volle draaisnelheid bereikt hebben. 䡬 Blijft het zaagblad hangen of het maakt een ongewoon geluid, dan moet de schakelaar onmiddellijk uitgeschakeld worden. 䡬 Wanneer u klaar bent met uw werk, dient u de accu uit de machine te halen. 䡬 Als u de zaag draait en er kracht op uitoefent terwijl u aan het zagen bent, kan de motor overbelast raken, dus u probeer zoveel mogelijk rustig en rechtuit te zagen. 䡬 Als de cirkelzaag doorlopend wordt gebruikt en u de accu telkens voor een reeds opgeladen exemplaar verwisseld, zal de motor waarschijnlijk oververhit raken. Wanneer u merkt dat de behuizing heet wordt, dient u daarom de cirkelzaag een tijdje te met rust te laten. 䡬 Zaag niet wanneer de basisplaat het te zagen materiaal niet raakt. Hierdoor kan de motor namelijk vastlopen.

HET AANBRENGEN EN VERWIJDEREN VAN

HET ZAAGBLAD LET OP Om ernstige ongelukken te voorkomen dient u de schakelaar op OFF te zetten en de batterij eruit te halen.

1. Verwijderen van het zaagblad

(1) Stel, met de basisplaat, de zaag in op zijn maximale zaagdiepte en houd de zaag zoals aangegeven in Afb. 20. (2) Druk de vergrendelgreep in, vergrendel de as en verwijder de linker bout en onderlegschijf (B) met de steeksleutel. (3) Verwijder het zaagblad terwijl u de hendel van de onderste afscherming op zo’n manier vasthoudt dat de onderste afscherming volledig in de zaagafscherming wordt teruggetrokken (Afb. 21).

2. Monteren van het zaagblad

LET OP Het vastdraaien van de linker bout met ander gereedschap dan de meegeleverde steeksleutel kan leiden tot te strak of te los vastdraaien, hetgeen kan leiden tot letsel. (1) Verwijder het stof dat zich aan de as en onderlegschijven opgehoopt heeft. (2) Zoals getoond in Afb. 22 moet de kant van de onderlegschijf (A) met een naar voren staand middenstuk met dezelfde diameter als de binnendiameter van het zaagblad en de holle kant van de onderlegschijf (B) aan beide kanten van het zaagblad aangebracht worden.

• Sluitring (A) is voor 2 typen zaagbladen die een gat met een diameter van 16 mm en 30 mm hebben bijgeleverd. (Bij aankoop van de cirkelzaagmachine is slechts één sluitring (A) bijgeleverd.) Raadpleeg de plaats waar u de cirkelzaagmachine heeft gekocht indien het gat van het zaagblad een afwijkende diameter heeft en sluitring (A) niet geschikt is. (3) Monteer het zaagblad zodaning dat de pijl op het zaagblad in dezelfde richting wijst als de pijl op de zaagbeveiliging. (4) Draai de linker bout, die het zaagblad vasthoudt, zo goed mogelijk vast met uw vingers. Druk vervolgens de vergendelgreep in, vergrendel de as en draai de bout aan de linkerkant goed vast. LET OP Na het monteren van het zaagblaad dient u nogmaals te controleren of de borghendel stevig is vastgezet in de voorgeschreven stand.

VERVANGEN VAN HET LAMPJE

LET OP 䡬 U moet de accu eerst van de machine halen voor u het lampje gaat vervangen. 䡬 Het lampje blijft nog enige tijd zeer heet nadat het is uitgeschakeld. Laat daarom het lampje eerst goed afkoelen voor u het gaat vervangen, om brandwonden te voorkomen. 䡬 Bij het vervangen van het lampje dient u de fitting en het vermogen van het lampje (12 V, 5 W) te controleren voor u het nieuwe lampje aanbrengt. Doet u dit niet, dan is het mogelijk dat het lampje los raakt en/of oververhit raakt.

1. Verwijderen van het lampje

(1) Verwijder het bolle deel van de kap van het holle deel van de afdekking van de handgreep en trek de afdekking voor het lampje in de richting van de pijl, zoals aangegeven in Afb. 23. (2) Druk tegen de achterkant van de fitting en verwijder de fitting en het lampje samen uit de afdekking van de handgreep (Afb. 24). (3) Verwijder het lampje uit de fitting (Afb. 25).

2. Bevestigen van het lampje

Volg de omgekeerde volgorde van de hierboven procedure voor het verwijderen. OPMERKING 䡬 Steek het lampje zover in de fitting tot tot dit niet verder kan. 䡬 Breng de fitting in lijn met het gat in de behuizing terwijl u de achterkant van de fitting, zoals aangegeven in Afb. 25, in de gaten houdt en steek de fitting naar binnen tot deze tegen de behuizing van de handgreep aankomt. 05Ned_C18DMR_DL_WE 11/21/08, 11:195556 Nederlands

ONDERHOUD EN INSPECTIE

LET OP Haal de batterij uit de machine voor u inspectie- of onderhoudswerkzaamheden gaat uitvoeren.

1. Inspectie van het zaagblad

Aangezien het perstatievermogen verminderd wordt door een bot zaagblad en hierdoor een mogelijke weigering van de motor veroorzaakt kan worden, moet een bot zaagblad meteen vervangen worden zodra de slijtage vastgesteld wordt. LET OP Als u een bot zaagblad gebruikt, zal de terugslag bij het zagen groter worden. Vermijd gebruik van botte zaagbladen of laat deze eerst slijpen.

2. Inspectie van de bevestigingsschroef

Alle bevestigingsschroeven worden regelmatig geinspecteerd en gecontroleerd of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

3. Onderhoud van de motor

De motorwikkeling is het “hert” van het electrishce gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/of met olie of water bevochtigd wordt.

4. Prestatiecontrole en onderhoud van de onderste

afscherming Zorg dat de onderste afscherming altijd in goede staat verkeert. Zorg dat u eventuele gebreken snel repareert. Voor een veilige en juiste werking moet u de machine en de ventilatiegleuven altijd schoon houden. De onderste bescherming moet altijd vrij kunnen bewegen en automatisch teruggetrokken worden. Houd daarom altijd het gebied rondom de onderste bescherming schoon. Verwijder stof en spaanders door deze met perslucht weg te blazen of een borsteltje weg te vegen.

5. Afstellen van de hoek tussen basisplaat en zaagblad:

Bij het verlaten van de fabriek is deze hoek optimaal afgesteld op 90°. Ga op de volgende wijze te werk als deze hoek opnieuw dient te worden afgesteld: (1) Draai de machine zodat de basisplaat naar boven is gericht, Afb. 26, en maak de vleugelbout los. (2) Druk een winkelhaak tegen de basisplaat en het zaagblad en verdraai de koploze schroef met een schroevedraaier voor het verschuiven van de basisplaat. Stel zodanig af dat de basisplaat en het zaagblad recht op elkaar staan.

6. Controleer op stofophoping

Verwijder stof met een schone doek, of zelfs een doek met een sopje. Gebruik geen bleekmiddel, chloor, benzine of verfverdunners, aangezien deze middelen het plastic kunnen aantasten.

Bewaar de machine op een plek met een temperatuur onder 40°C en buiten bereik van kinderen. OPMERKING Controleer of de batterij volledig is geladen als deze gedurende langere tijd is opgeslagen (3 maanden of langer). Een batterij met een kleinere capaciteit kan tijdens het gebruik mogelijk niet worden opgeladen als hij langdurig is opgeslagen. OPMERKING Opbergen van lithium-ion batterijen Zorg dat de lithium-ion batterijen volledig zijn opgeladen voordat u deze opbergt. Langdurig opbergen van de batterijen met een lage lading kan resulteren in een slechtere prestatie, een sterke afname van de gebruiksduur van de batterijen en ook is het mogelijk dat de batterijen niet meer opgeladen kunnen worden. Een sterke afname van de gebruiksduur van de batterijen kan soms wel weer verholpen worden door de batterijen herhaaldelijk van twee- tot vijfmaal op te laden en te gebruiken. Als de gebruiksduur van de batterijen zeer kort blijft nadat deze meerdere malen zijn opgeladen en gebruikt, zijn de batterijen versleten en dient u nieuwe batterijen aan te schaffen.

le kwaliteitsgereedschap heeft van tijd tot tijd service nodig, of vervanging van door normaal gebruik versleten onderdelen. Om er zeker van te kunnen zijn dat er alleen originele vervangingsonderdelen worden gebruikt, mogen service- en reparatie-werkzaamheden alleen worden uitgevoerd door een ERKEND HiKOKI SERVICE-CENTRUM.

9. Lijst vervangingsonderdelen

LET OP Reparatie, modificatie en inspectie van HiKOKI elektrisch gereedschap dient te worden uitgevoerd door een erkend HiKOKI Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende HiKOKI Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES HiKOKI elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen zonder voorafgaande kennisgeving gewijzigd worden. GARANTIE De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie. AANTEKENING Op grond van het voortdurende research-en ontwikkelingsprogramma van HiKOKI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. 05Ned_C18DMR_DL_WE 7/1/13, 10:44 AM5657 Nederlands Informatie betreffende luchtgeluid en trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871. Gemeten A-gewogen geluidsniveau: 106 dB (A) Gemeten A-gewogen geluidsdrukniveau: 95 dB (A) Onzekerheid KpA: 3 dB (A) Draag gehoorbescherming. Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745. Trillingsemissiewaarde

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaardtestmethode en is bruikbaar om meerdere gereedschappen met elkaar te vergelijken. U kunt dit ook als beoordeling vooraf aan de blootstelling gebruiken. WAARSCHUWING 䡬 De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. 䡬 Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd). 05Ned_C18DMR_DL_WE 7/1/13, 10:44 AM5758 Español

Wij verklaren onder onze eigen verantwoordelijkheid dat Snoerloze cirkelzaagmachine, geïdentifi ceerd door het type en de specifi eke identifi catiecode*1), voldoet aan alle relevante bepalingen van de richtlijnen*2) en normen*3). Technische documentatie bij*4) – zie onder. De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen. Deze verklaring is van toepassing op producten voorzien van de CE- markeringen. Deutsch Español
