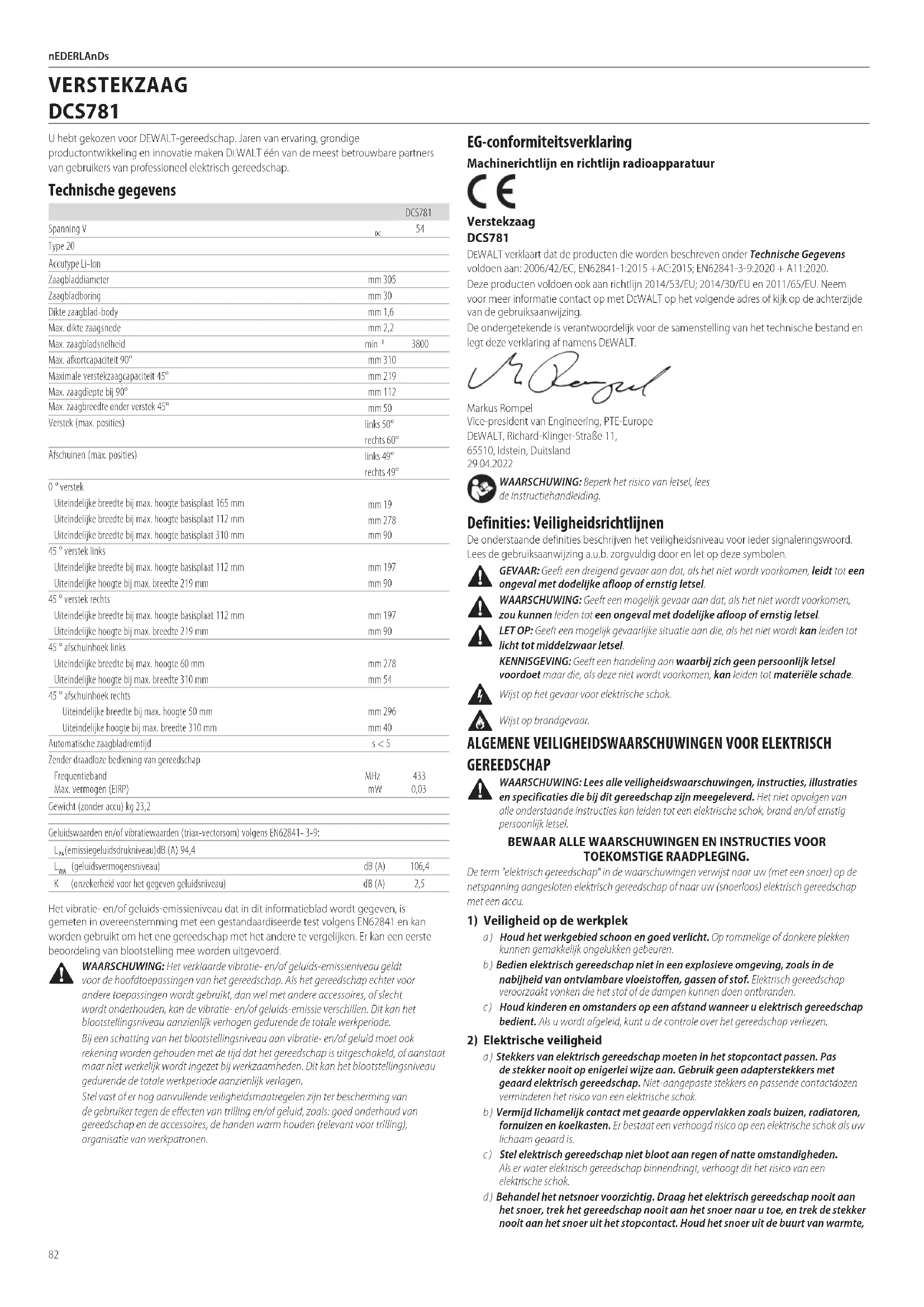

GEBRUIKSAANWIJZING DCS781 DEWALT

Max. afkortcapaciteit 90° mm 310 Maximale verstekzaagcapaciteit 45° mm 219 Max. zaagdiepte bij 90° mm 112 Max. zaagbreedte onder verstek 45° mm 50 Verstek (max. posities) links 50° rechts 60° Afschuinen (max. posities) links 49° rechts 49° 0 ° verstek Uiteindelijke breedte bij max. hoogte basisplaat 165 mm mm 19 Uiteindelijke breedte bij max. hoogte basisplaat 112 mm mm 278 Uiteindelijke breedte bij max. hoogte basisplaat 310 mm mm 90 45 ° verstek links Uiteindelijke breedte bij max. hoogte basisplaat 112 mm mm 197 Uiteindelijke hoogte bij max. breedte 219 mm mm 90 45 ° verstek rechts Uiteindelijke breedte bij max. hoogte basisplaat 112 mm mm 197 Uiteindelijke hoogte bij max. breedte 219 mm mm 90 45 ° afschuinhoek links Uiteindelijke breedte bij max. hoogte 60 mm mm 278 Uiteindelijke hoogte bij max. breedte 310 mm mm 54 45 ° afschuinhoek rechts Uiteindelijke breedte bij max. hoogte 50 mm mm 296 Uiteindelijke hoogte bij max. breedte 310 mm mm 40 Automatische zaagbladremtijd s < 5 Zender draadloze bediening van gereedschap Frequentieband Max. vermogen (EIRP) MHz

0,03 Gewicht (zonder accu) kg 23,2 Geluidswaarden en/of vibratiewaarden (triax‑vectorsom) volgens EN62841‑ 3‑9:

(geluidsvermogensniveau) dB (A) 106,4 K (onzekerheid voor het gegeven geluidsniveau) dB (A) 2,5 Het vibratie‑ en/of geluids‑emissieniveau dat in dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN62841 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Er kan een eerste beoordeling van blootstelling mee wordenuitgevoerd.

WAARSCHUWING: Het verklaarde vibratie- en/of geluids-emissieniveau geldt voor de hoofdtoepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen wordt gebruikt, dan wel met andere accessoires, of slecht wordt onderhouden, kan de vibratie- en/of geluids-emissie verschillen. Dit kan het blootstellingsniveau aanzienlijk verhogen gedurende de totalewerkperiode. Bij een schatting van het blootstellingsniveau aan vibratie- en/of geluid moet ook rekening worden gehouden met de tijd dat het gereedschap is uitgeschakeld, of aanstaat maar niet werkelijk wordt ingezet bij werkzaamheden. Dit kan het blootstellingsniveau gedurende de totale werkperiode aanzienlijkverlagen. Stel vast of er nog aanvullende veiligheidsmaatregelen zijn ter bescherming van de gebruiker tegen de effecten van trilling en/of geluid, zoals: goed onderhoud van gereedschap en de accessoires, de handen warm houden (relevant voor trilling), organisatie vanwerkpatronen. EG‑conformiteitsverklaring Machinerichtlijn en richtlijn radioapparatuur Verstekzaag DCS781 DeWALT verklaart dat de producten die worden beschreven onder Technische Gegevens voldoen aan: 2006/42/EC, EN62841‑1:2015 +AC:2015; EN62841‑3‑9:2020 + A11:2020. Deze producten voldoen ook aan richtlijn 2014/53/EU; 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met DeWALT op het volgende adres of kijk op de achterzijde van degebruiksaanwijzing. De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namensDeWALT. Markus Rompel Vice‑president van Engineering, PTE‑Europe DeWALT, Richard‑Klinger‑Straße 11, 65510, Idstein, Duitsland

WAARSCHUWING: Beperk het risico van letsel, lees deinstructiehandleiding. Definities: Veiligheidsrichtlijnen De onderstaande definities beschrijven het veiligheidsniveau voor ieder signaleringswoord. Lees de gebruiksaanwijzing a.u.b. zorgvuldig door en let op dezesymbolen.

GEVAAR: Geeft een dreigend gevaar aan dat, als het niet wordt voorkomen, leidt tot een ongeval met dodelijke afloop of ernstigletsel.

WAARSCHUWING: Geeft een mogelijk gevaar aan dat, als het niet wordt voorkomen, zou kunnen leiden tot een ongeval met dodelijke afloop of ernstigletsel.

LET OP: Geeft een mogelijk gevaarlijke situatie aan die, als het niet wordt kan leiden tot licht tot middelzwaarletsel. KENNISGEVING: Geeft een handeling aan waarbij zich geen persoonlijk letsel voordoet maar die, als deze niet wordt voorkomen, kan leiden tot materiëleschade.

Wijst op het gevaar voor elektrischeschok.

Wijst opbrandgevaar.

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit gereedschap zijn meegeleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijkletsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR

TOEKOMSTIGERAADPLEGING. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw (met een snoer) op de netspanning aangesloten elektrisch gereedschap of naar uw (snoerloos) elektrisch gereedschap met eenaccu.

1) Veiligheid op de werkplek

a ) Houd het werkgebied schoon en goed verlicht. Op rommelige of donkere plekken kunnen gemakkelijk ongelukkengebeuren. b ) Bedien elektrisch gereedschap niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen doenontbranden. c ) Houd kinderen en omstanders op een afstand wanneer u elektrisch gereedschap bedient. Als u wordt afgeleid, kunt u de controle over het gereedschapverliezen.

2) Elektrische veiligheid

a ) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enigerlei wijze aan. Gebruik geen adapterstekkers met geaard elektrisch gereedschap. Niet-aangepaste stekkers en passende contactdozen verminderen het risico van een elektrischeschok. b ) Vermijd lichamelijk contact met geaarde oppervlakken zoals buizen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaardis. c ) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Als er water elektrisch gereedschap binnendringt, verhoogt dit het risico van een elektrischeschok. d ) Behandel het netsnoer voorzichtig. Draag het elektrisch gereedschap nooit aan het snoer, trek het gereedschap nooit aan het snoer naar u toe, en trek de stekker nooit aan het snoer uit het stopcontact. Houd het snoer uit de buurt van warmte,83 nEDERLAnDs Accu's Laders/Laadtijden (Minuten)** Cat # V

Gewicht *Datumcode 201811475B of later **Datumcode 201536of later olie, scherpe randen of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn geraakt, verhogen het risico van een elektrischeschok. e ) Gebruik, wanneer u elektrisch gereedschap buitenshuis gebruikt, een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor werken buitenshuis, vermindert het risico van een elektrischeschok. f ) Als u een elektrisch gereedschap moet gebruiken op een vochtige plaats, moet u een verliesstroomschakelaar (GFCI) gebruiken. Het gebruik van een GFCI vermindert het risico op een elektrischeschok.

3) Persoonlijke veiligheid

a ) Blijf alert, kijk wat u doet en gebruik uw gezond verstand wanneer u met elektrisch gereedschap werkt. Gebruik het gereedschap niet wanneer u vermoeid bent of onder invloed van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijkletsel. b ) Draag persoonlijke beschermende kleding. Draag altijd oogbescherming. Beschermende uitrusting, zoals een stofmasker, anti-slip veiligheidsschoenen, een helm of gehoorbescherming, zal, indien ze voor de juiste omstandigheden gebruikt worden, het risico op persoonlijk letselverminderen. c ) Zorg ervoor dat het gereedschap niet per ongeluk kan worden gestart. Controleer dat de schakelaar in de stand Uit (Off) staat voor u het gereedschap aansluit op de stroombron en/of de accu plaatst en voor u het gereedschap oppakt en draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het van stroom voorzien van elektrisch gereedschap met de schakelaar op aan, kan gemakkelijk leiden totongelukken. d ) Verwijder alle stelsleutels of moersleutels voor u het elektrisch gereedschap inschakelt. Een steeksleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrisch gereedschap is achtergebleven, kan persoonlijk letselveroorzaken. e ) Reik niet buiten uw macht. Blijf te allen tijde stevig in evenwicht en met beide voeten op de grond staan. Dit zorgt voor betere controle van het elektrisch gereedschap in onverwachtesituaties. f ) Draag de juiste kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen wordengegrepen. g ) Als er in apparaten wordt voorzien voor het aansluiten van apparatuur voor stofafzuiging of het opvangen van stof, zorg er dan voor dat deze goed wordt aangesloten en gebruikt. Het gebruik van stofafzuiging kan aan stof gerelateerde gevarenverminderen. h ) Denk niet dat u, doordat u het gereedschap veel hebt gebruikt, het allemaal wel weet en dat u de veiligheidsbeginselen kunt negeren. Een onvoorzichtige actie kan in een fractie van een seconde ernstig letsel tot gevolghebben.

4) Gebruik en verzorging van elektrisch gereedschap

a ) Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap voert de werkzaamheden waarvoor het is ontworpen, beter en veiligeruit. b ) Gebruik het gereedschap niet als u het niet met de schakelaar in en uit kunt schakelen. Ieder gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet wordengerepareerd. c ) Haal de stekker uit het stopcontact en/of neem de accu, als deze uitneembaar is, uit het gereedschap voordat u aanpassingen uitvoert, accessoires verwisselt, of het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk wordtgestart. d ) Bewaar gereedschap dat niet wordt gebruikt, buiten het bereik van kinderen en laat niet toe dat personen die onbekend zijn met het elektrisch gereedschap of deze instructies het gereedschap bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetraindegebruikers. e ) Onderhoud elektrisch gereedschap en accessoires goed. Controleer op verkeerde uitlijning en het aanlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap nadelig kunnen beïnvloeden. Laat het gereedschap voor gebruik repareren, als het is beschadigd. Veel ongelukken worden veroorzaakt doordat elektrisch gereedschap niet goed isonderhouden. f ) Houd gereedschap scherp en schoon. Goed onderhouden gereedschap loopt minder snel vast en is gemakkelijker onder controle tehouden. g ) Gebruik elektrisch gereedschap, accessoires en dergelijke volgens deze aanwijzingen. Houd daarbij rekening met de arbeidsomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrische gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik, kunnen leiden tot een gevaarlijkesituatie. h ) Houd de handgrepen en oppervlakken die u beet pakt, droog, schoon en vrij van olie en vet. Door gladde handgrepen en oppervlakken die u beet pakt, kan veilig werken en bedienen van het gereedschap in onverwachte situaties onmogelijkworden.

5) Gebruik en onderhoud van accugereedschap

a ) Laad de accu alleen op met de lader die wordt opgegeven door de fabrikant. Een lader die geschikt is voor het ene type accu, kan een risico van brand doen ontstaan bij gebruik met een andereaccu. b ) Gebruik elektrisch gereedschap alleen in combinatie met specifiek vermelde accu's. Het gebruik van andere accu's kan gevaar voor letsel en brandopleveren. c ) Houd de accu, wanneer u deze niet gebruikt, weg bij andere metalen objecten zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tot stand kunnen brengen tussen de ene pool en de andere. Als kortsluiting tussen de polen van de accu's wordt gemaakt, kunnen brandwonden of brand wordenveroorzaakt. d ) Wanneer de accu niet goed wordt behandeld, kan er vloeistof uit de accu spuiten; vermijd contact met deze vloeistof. Als er per ongeluk contact ontstaat, spoel dan met water. Als de vloeistof in de ogen komt, roep dan tevens medische hulp in. Vloeistof die uit de batterij komt, kan irritatie en brandwondenveroorzaken. e ) Werk niet met een accu of met gereedschap dat beschadigd is of waaraan wijzigingen zijn aangebracht. Beschadigde of gemodificeerde accu's kunnen onvoorspelbaar gedrag vertonen dat kan leiden tot brand, explosie of een risico vanletsel. f ) Stel een accu of gereedschap niet bloot aan open vuur of uitzonderlijk hoge temperatuur. Blootstelling aan vuur of een temperatuur boven de 130°C kunnen de accu doenexploderen. g ) Volg alle instructies voor het opladen en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies wordt opgegeven. Door op onjuiste wijze opladen of opladen bij een temperatuur buiten het opgegeven bereik kan de accu beschadigd raken en het risico van brand toenemen.

a ) Zorg dat u gereedschap wordt onderhouden door een erkende reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit garandeert dat de veiligheid van het gereedschap behoudenblijft. b ) Probeer nooit beschadigde accu's te repareren. Reparaties aan accu's mogen alleen worden uitgevoerd door de fabrikant of door geautoriseerdeservicecentra. Veiligheidsvoorschriften voor alle verstekzagen a ) Verstekzagen zijn bedoeld voor het zagen van hout of producten die lijken op hout, zij kunnen niet worden gebruikt voor het zagen met slijpschijven van metalen zoals balken, staven, stangen, enz. Stof dat wordt veroorzaakt door slijpwerk maakt dat bewegende onderdelen zoals de onderste beschermkap, vastlopen. Vonken die ontstaan door het slijpen van metalen zullen inbranden op de onderste beschermkap, de zaagplaatinzet en andere kunststofonderdelen. b ) Ondersteun het werkstuk met klemmen wanneer dat maar mogelijk is. Als u het werkstuk met de hand ondersteunt, moet u uw hand altijd ten minste 100mm van beide zijden van het zaagblad vandaan houden. Gebruik deze zaag niet voor het zagen van stukken die te klein zijn om ze stevig vast te klemmen of met de hand vast te houden. Als u uw hand te dicht bij het zaagblad plaatst, is er een groter risico dat u zich verwondt door contact met hetzaagblad. c ) Het werkstuk moet stil liggen en worden vastgeklemd of tegen zowel de langsgeleiding als de tafel worden gehouden. Voer het werkstuk niet aan tegen het zaagblad en zaag op geen enkele wijze "uit de vrije hand". Werkstukken die niet worden vastgehouden of die bewegen, kunnen op hoge snelheid worden weggeslingerd, wat letsel tot gevolgheeft. d ) Duw de zaag door het werkstuk. Trek niet de zaag door het werkstuk. Als u een zaagsnede wilt maken, brengt u de zaagkop omhoog en trekt u deze zonder te zagen over het werkstuk, start u de motor, drukt u de zaagkop omlaag en duwt u de zaag door het werkstuk. Zagen door aan het zaagblad te trekken zal waarschijnlijk tot gevolg hebben dat het zaagblad uit het werkstuk omhoog komt en dat zal de zaag met kracht in de richting van de gebruikergooien. e ) Laat uw hand nooit de lijn die u wilt gaan zagen, overschrijden, niet voor en niet achter het zaagblad. Het werkstuk ondersteunen "met gekruiste handen", dat wil zeggen, het werkstuk rechts van het zaagblad vasthouden met uw linkerhand of andersom, is zeergevaarlijk. f ) Reik niet met één van uw handen achter de langsgeleiding, op een afstand van minder dan 100mm van een van de zijden van het zaagblad, bijv. om houtresten te verwijderen, of om welke andere reden dan ook, terwijl het zaagblad draait. U zult dan misschien niet merken hoe dicht uw hand bij het zaagblad is en u zult ernstig letsel kunnenoplopen. g ) Inspecteer uw werkstuk voordat u gaat zagen. Is het werkstuk gebogen of krom, klem het dan op een ander gedeelte dan de kromming tegen de langsgeleiding. Let er altijd goed op dat er geen ruimte is tussen het werkstuk, de langsgeleiding84 nEDERLAnDs en de zaagtafel, langs de te zagen lijn. Verbogen of kromme werkstukken kunnen draaien en verschuiven en kunnen het draaiende zaagblad tijdens het zagen doen vastlopen. Er mogen geen spijkers of andere voorwerpen in het werkstukzitten. h ) Gebruik de zaag pas als de zaagtafel vrij is van alle andere voorwerpen dan het werkstuk, bijv. gereedschap, houtresten, enz. Klein afval of losse stukken hout of andere voorwerpen die in aanraking komen met het draaiende zaagblad kunnen met hoge snelheid wordenweggeworpen. i ) Zaag slechts één werkstuk tegelijk. Een stapel van meerdere werkstukken kan niet goed worden vastgeklemd of gesteund en kan het zaagblad laten vastlopen of kan tijdens het zagenverschuiven. j ) Controleer voordat u de verstekzaag gaat gebruiken, dat het gereedschap op een vlak, stevig werkoppervlak is gemonteerd of geplaatst. Een vlak en stevige werkoppervlak maakt dat er minder risico is dat de verstekzaag onstabielwordt. k ) Plan uw werkzaamheden. Controleer, iedere keer dat u de stand van de zaag of de verstekhoek wijzigt, dat de langsgeleiding het zaagblad of het systeem van beschermkappen niet hindert. Verplaats het zaagblad, zonder dat u het gereedschap op "AAN" zet en zonder werkstuk op de zaagtafel, langs een volledige gesimuleerde zaagsnede, zodat u zeker weet dat er niets in de weg zit en dat er geen gevaar is dat u in de langsgeleidingzaagt. l ) Zorg voor voldoende ondersteuning, zoals een uitschuifbaar deel van de tafel, schragen, enz., voor een werkstuk dat breder of langer is dan het bovenblad van de zaagtafel. Werkstukken die langer of breder zijn dan de verstekzaagtafel kunnen omvallen als ze niet stevig worden ondersteund. Als het afgezaagde deel of het werkstuk omvalt, kan het de onderste beschermkap omhoog brengen of kan het worden weggeslingerd door het draaiendezaagblad. m ) Gebruik niet een ander persoon in plaats van een uitschuifblad van de tafel of als extra ondersteuning. Door een instabiele ondersteuning van het werkstuk kan het zaagblad vastlopen of kan het werkstuk tijdens het zagen verschuiven waardoor u en uw hulp tegen het draaiende zaagblad wordengetrokken. n ) Het afgezaagde stuk mag niet, op welke manier dan ook, tegen het draaiende zaagblad worden geklemd of gedrukt. Als het werkstuk niet weg kan, dat wil zeggen, doordat u lengtestoppen gebruikt, kan het afgezaagde stuk tegen het zaagblad worden gedrukt en met grote kracht wordenweggeslingerd. o ) Gebruik altijd een klem of een werkstukhouder die is ontworpen voor het goed ondersteunen van rond materiaal, zoals stangen of leidingen. Stangen hebben de neiging weg te rollen wanneer ze worden gezaagd, waardoor het zaagblad "ingrijpt" en het werkstuk samen met uw hand naar het zaagbladtoetrekt. p ) Laat het zaagblad volledig op snelheid komen voordat u het in contact brengt met het werkstuk. Hierdoor wordt het risico dat het werkstuk wordt weggeslingerd,beperkt. q ) Als het werkstuk of het zaagblad bekneld geraakt, zet de verstekzaag dan uit. Wacht tot alle bewegende onderdelen tot stilstand zijn gekomen en trek de stekker uit het stopcontact en/of verwijder de accu. Maak vervolgens het vastgelopen materiaal los. Wanneer u doorgaat met het zagen van een vastgelopen werkstuk, kan dat leiden tot verlies van controle of tot beschadiging van deverstekzaag. r ) Laat na het voltooien van de zaagsnede de schakelaar los, houd de zaagkop omlaag en neem pas het afgezaagde deel weg wanneer het zaagblad tot stilstand is gekomen. Het is gevaarlijk met uw hand in de buurt van het uitlopende zaagblad tekomen. s ) Houd de handgreep stevig vast wanneer u een onvolledige zaagsnede maakt of wanneer u de schakelaar loslaat voordat de zaagkop geheel omlaag is. De remactie van de zaag kan tot gevolg hebben dat de zaagkop plotseling naar beneden wordt getrokken, waardoor een risico van letselontstaat. Aanvullende Veiligheidsregels voor Verstekzagen

WAARSCHUWING: Laat niet bekendheid met de machine (verworven bij herhaaldelijk gebruik) u ertoe brengen de veiligheidsregels te negeren. Vergeet nooit dat onvoorzichtigheid gedurende een fractie van een seconde voldoende is voor ernstigletsel.

WAARSCHUWING: Pas het gereedschap of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolghebben.

WAARSCHUWING: Plaats geen accu in het apparaat tot u de volledige instructies hebt gelezen en begrepen

• BEDIEN DEZE MACHINE PAS wanneer deze volledig is gemonteerd en geïnstalleerd volgens de instructies. Wanneer een machine niet goed is gemonteerd, kan dat leiden tot ernstigletsel.

• VRAAG ADVIES aan uw voorman, instructeur of een andere gekwalificeerde persoon als u niet door en door bekend bent met de bediening van deze machine. Kennis is veiligheid..

• VERZEKER dat het zaagblad in de juiste richting draait. De tanden van het zaagblad moeten in de richting van de rotatie wijzen, zoals is gemarkeerd op dezaag.

• ZET ALLE KLEMHENDELS, knoppen en hefbomen VAST voordat u met de machine gaat werken. Wanneer klemmen niet goed zijn vastgezet, kunnen onderdelen of het werkstuk met hoge snelheid wordenweggeslingerd.

• ZORG ERVOOR DAT DE ZAAGKOP NIET ONGECONTROLEERD KAN LOSKOMEN UIT DE ONDERSTE STAND. Anders bestaat het risico dat de machineomvalt.

• ZORG ERVOOR dat alle zaagbladen en zaagbladklemmen schoon zijn, uitsparingen van zaagbladklemmen tegen het zaagblad zitten en de asschroef stevig is vastgezet. Losse klemmen of niet goed bevestigde klemmen kunnen leiden tot beschadiging van de zaag en mogelijk tot persoonlijkletsel.

• NIET WERKEN BIJ EEN ANDERE DAN DE AANGEDUIDE NETSPANNING voor de zaag. Dit zou kunnen leiden tot oververhitting, beschadiging van het gereedschap en tot persoonlijkletsel.

• ZET NIETS VAST TEGEN DE VENTILATOR om de motoras vast te houden. Dit zou kunnen leiden tot beschadiging van het gereedschap en tot persoonlijkletsel.

• ZAAG NOOT FERRO ‑METALEN of metselwerk. Het zagen van één van deze beide materialen kan ertoe leiden dat de carbide tips met hoge snelheid loskomen van het zaagblad en ernstig letselveroorzaken.

• U mag NOOIT EEN DEEL VAN UW LICHAAM OP ÉÉN LIJN MET DE BAAN VAN HET ZAAGBLAD HOUDEN. Persoonlijk letsel zal het gevolgzijn.

• BRENG NOOIT SMEERMIDDEL VOOR HET ZAAGBLAD AAN OP EEN DRAAIEND ZAAGBLAD. Wanneer u smeermiddel aanbrengt, kan uw hand door het zaagblad worden gegrepen en zal ernstig letsel het gevolgzijn.

• NOOIT één van uw handen in de buurt van het zaagblad plaatsen wanneer de zaag is aangesloten op de stroomvoorziening. Wanneer het zaagblad onbedoeld in beweging wordt gezet, kan dat ernstig letsel tot gevolghebben.

• REIK NOOIT ROND OF ACHTER HET ZAAGBLAD. Een zaagblad kan ernstig letselveroorzaken.

• NIET ONDER DE ZAAK REIKEN tenzij de stekker uit het stopcontact getrokken is en het apparaat uitgeschakeld is. Contact met het zaagblad kan persoonlijk letsel tot gevolghebben.

• ZET DE MACHINE STEVIG VAST OP EEN STABIEL ONDERSTEUNEND OPPERVLAK. Door trilling kan de machine wegglijden, weglopen of omvallen, wat zal leiden tot ernstigletsel.

• GEBRUIK ALLEEN AFKORTZAAGBLADEN die voor verstekzagen worden aanbevolen. U bereikt de beste resultaten door niet zaagbladen met carbide tip en tanden onder een hoek van meer dan 7graden te gebruiken. Gebruik geen zaagbladen met een diepe nerf. Deze kunnen afbuigen en in contact komen met de beschermkap en beschadiging van de machine en/of ernstig letsel tot gevolghebben.

• GEBRUIK UITSLUITEND ZAAGBLADEN VAN DE JUISTE GROOTTE EN HET JUISTE TYPE die zijn opgegeven voor dit gereedschap, zodat beschadiging van de machine en/of ernstig letsel wordt voorkomen (volgens EN847:2017).

• DE MAXIMALE SNELHEID VAN HET ZAAGBLAD moet altijd hoger zijn dan of ten minste even hoog zijn als de snelheid die op het typeplaatje van het gereedschap wordtvermeld.

• DE DIAMETER VAN HET ZAAGBLAD moet in overeenstemming zijn met de markeringen op het typeplaatje van hetgereedschap.

• INSPECTEER HET ZAAGBLAD OP SCHEUREN of andere beschadigingen, voordat u het in gebruik neemt. Een gescheurd of beschadigd zaagblad kan uiteenvallen en delen ervan kunnen bij hoge snelheid worden weggeslingerd, waardoor ernstig letsel kan ontstaan. Vervang gescheurde of beschadigde zaagbladenonmiddellijk.

• MAAK HET ZAAGBLAD EN DE ZAAGBLADKLEMMEN SCHOON voordat u de machine in gebruik neemt. Wanneer u het zaagblad en de zaagbladklemmen schoonmaakt kunt u ze controleren op beschadigingen. Een gescheurd(e) of beschadigd(e) zaagblad of zaagbladklem kan uiteenvallen en delen ervan kunnen met hoge snelheid worden weggeslingerd, waardoor ernstig letsel kanontstaan.

• GEBRUIK GEEN VERBOGEN ZAAGBLADEN. Controleer of het zaagblad recht loopt en vrij is van trilling. Een trillend zaagblad kan beschadiging van de machine en/of ernstig letselveroorzaken.

• Gebruik GEEN smeermiddelen of reinigingsmiddelen (vooral niet in spuitbussen) in de buurt van de kunststof beschermkap. Het polycarbonaat materiaal dat in de beschermkap wordt gebruikt, kan door bepaalde chemicaliën wordenaangetast.

• HOUD DE BESCHERMKAP OP ZIJN PLAATS en in goede werkendestaat.

• GEBRUIK ALTIJD DE ZAAGPLAAT EN VERVANG DE PLAAT WANNEER DEZE BESCHADIGD IS. Een geringe opeenhoping van spaanders onder de zaag kan het zaagblad hinderen of kan leiden tot instabiliteit van het werkstuk bij hetzagen.

• GEBRUIK ALLEEN ZAAGKLEMMEN DIE WORDEN OPGEGEVEN VOOR DIT GEREEDSCHAP om beschadiging van de machine en/of ernstig letsel tevoorkomen.

• MAAK DE LUCHTSLEUVEN VAN DE MOTOR vrij van spaanders en zaagsel. Wanneer de luchtsleuven van de motor verstopt raken, kan de machine oververhit raken, kan de machine beschadigd raken en kortsluiting ontstaan die tot ernstig letsel kanleiden.

• VERGRENDEL NOOIT DE SCHAKELAAR IN DE STAND "AAN". Ernstig persoonlijk letsel zou het gevolg kunnenzijn.

• GA NOOIT OP HET GEREEDSCHAP STAAN. Ernstig letsel kan ontstaan als het zaaggereedschap omvalt of als iemand onbedoeld in aanraking komt met hetgereedschap.

• LAAT WERKEND GEREEDSCHAP NOOIT ONBEHEERD ACHTER. SCHAKEL HET APPARAAT UIT. Laat gereedschap niet onbeheerd achter voordat het volledig tot stilstand isgekomen.

• ZORG ERVOOR dat het juiste zaagblad wordt gebruikt voor het materiaal dat gezaagd moetworden.

• NIET GEBRUIKEN MET SCHUURSCHIJVEN OF MESSEN. De overmatige warmte en schurende deeltjes die erdoor gevormd worden, kunnen de zaag beschadigen en persoonlijk letselveroorzaken.

WAARSCHUWING: Door het zagen van kunststoffen, nat hout en andere materialen kan zich gesmolten of gedroogd materiaal op de tip van het zaagblad en op het zaagblad zelf afzetten, waardoor het risico van oververhitting en van vastlopen van het zaagblad tijdens het zagen kantoenemen.

WAARSCHUWING: DRAAG ALTIJD een veiligheidsbril. Een bril die u dagelijks draagt, is NIET een veiligheidsbril. Gebruik ook een gezichts- of stofmasker als bij het werken stof vrijkomt. DRAAG ALTIJD GECERTIFICEERDE VEILIGHEIDSUITRUSTING:

WAARSCHUWING: Bepaald stof dat ontstaat bij elektrisch schuren, zagen, slijpen, boren en andere bouwactiviteiten bevat chemicaliën waarvan bekend is dat zij kanker,85 nEDERLAnDslichaamsgebreken bij de geboorte en andere schade aan het voortplantingssysteem kan veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:• lood uit verven op loodbasis,• kristallijn kiezelzuur uit bakstenen en cement en andere metselproducten, en• arseen en chroom uit chemisch behandeldtimmerhout.Het risico dat u loopt door blootstelling hieraan varieert afhankelijk van hoe vaak u dit soort werk doet. U kunt uw blootstelling aan deze chemicaliën beperken door in een goed geventileerde ruimte te werken, en met goedgekeurde veiligheidsapparatuur te werken, zoals stofmaskers die speciaal zijn ontworpen voor het filteren van microscopischedeeltjes.• Vermijd langdurig contact met stof dat ontstaat bij elektrisch schuren, zagen, slijpen, boren en andere bouwactiviteiten. Draag beschermende kleding en was blootgestelde delen met zeep en water. Wanneer u stof in uw mond, neus, ogen of op uw huid laat komen, kan dat de opname van schadelijke chemicaliënbevorderen.

WAARSCHUWING: Gebruik van dit gereedschap kan stof genereren en/of verspreiden, wat ernstige en permanente beschadiging van de luchtwegen en ander letsel kan veroorzaken. Gebruik altijd goedgekeurde bescherming van de luchtwegen die geschikt is voor de blootstelling aan stof. Leid stof weg van gezicht enlichaam. WAARSCHUWING: Draag tijdens gebruik altijd de juiste persoonlijke gehoorbescherming. Onder bepaalde omstandigheden en bij een zekere gebruiksduur kan het lawaai van dit product leiden totgehoorbeschadiging.• Houd rekening met de volgende factoren die van invloed zijn bij de blootstelling aan lawaai:• Gebruik zaagbladen die zo zijn ontworpen dat zij minder lawaai maken,• Gebruik alleen goede, scherpe zaagbladen, en• Gebruik speciaal ontworpen geluiddempendezaagbladen.• Ventilatieopeningen bedekken vaak bewegende onderdelen en kunnen beter niet worden aangeraakt. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen wordengegrepen. Overige risico's De volgende risico's horen bij het gebruik van zagen:• Letsel door het aanraken van bewegendedelen.Ondanks het toepassen van de relevante veiligheidsvoorschriften en het implementeren van veiligheidsvoorzieningen kunnen sommige overige risico’s niet worden vermeden. Dit zijn:• Gehoorbeschadiging.• Risico van ongelukken veroorzaakt door onbedekte delen van het roterendezaagblad.• Risico van letsel bij het verwisselen van dezaag.• Risico van het knellen van vingers bij het openen van debeschermkappen.

• Gezondheidsrisico's door het inademen van stof dat ontstaat bij het zagen van hout, vooral eikenhout, beukenhout enMDF.De volgende factoren verhogen het risico van ademhalingsproblemen:• Geen stofafzuiging bevestigd wanneer u houtzaagt.• Onvoldoende stofafzuiging veroorzaakt door niet gereinigdeuitlaatfilters.BEWAAR DEZE INSTRUCTIES Laders DeWALT‑laders hoeven niet te worden afgesteld en zijn zo ontworpen dat zij zeer gemakkelijk in gebruikzijn.Elektrische veiligheidDe elektrische motor is slechts voor één voltage ontworpen. Controleer altijd dat het voltage van de accu overeenkomt met de voltage op het typeplaatje. Let er ook op dat het voltage van uw lader overeenkomt met dat van uwnetstroomvoorziening.

Uw DeWALT- lader is dubbel geïsoleerd in overeenstemming met EN60335; daarom is een aardingsdraad nietnodig. Als het netsnoer is beschadigd, mag het alleen worden vervangen door DeWALT of een erkendservicebedrijf.Vervanging van de stekker (alleenV.K.& Ierland)Als er een nieuwe netstekker moet worden gemonteerd:• Verwerk de oude stekker veilig bij hetafval.• Sluit de bruine draad aan op de faseaansluiting van destekker.• Sluit de blauwe draad aan op de nulgeleider van destekker.

WAARSCHUWING: Er moet niet een verbinding tot stand worden gebracht met deaardeaansluiting.Volg de montage‑instructies die bij stekkers van goede kwaliteit worden geleverd. Aanbevolen zekering: 3A.Een verlengsnoer gebruikenGebruik alleen een verlengsnoer als het absoluut noodzakelijk is. Gebruik een goedgekeurd verlengsnoer dat geschikt is voor het ingangsvermogen van uw lader (zie Technische Gegevens). De minimumafmeting van de geleider is 1mm ; de maximumlengte is30m.Rol het snoer altijd volledig af, wanneer u een haspelgebruikt.Belangrijke veiligheidsinstructies voor alle acculadersBEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke instructies voor de veiligheid en voor de bediening van geschikte acculaders (raadpleeg TechnischeGegevens).

• Lees voordat u de lader gebruikt, alle instructies en aanwijzingen voor de veiligheid op de lader, de accu en het product dat de accugebruikt.

WAARSCHUWING: Gevaar voor elektrische schok. Laat geen vloeistof in de lader dringen. Dit zou kunnen leiden tot een elektrischeschok. WAARSCHUWING: Wij adviseren u een aardlekschakelaar te gebruiken met een nominale reststroomwaarde van 30mA ofminder. LET OP: Gevaar voor brandwonden. Laad, om het risico op letsel te beperken, alleen oplaadbare accu's van DeWALT op. Andere types van accu's zouden uit elkaar kunnen barsten en persoonlijk letsel en materiële schade kunnenveroorzaken. LET OP: Er moet op worden toegezien dat kinderen niet met het gereedschap kunnenspelen. KENNISGEVING: Onder bepaalde omstandigheden, wanneer de stekker van de lader in het stopcontact zit, kunnen de niet-afgeschermde laadcontacten binnenin de lader door materiaal of een voorwerp worden kortgesloten. Bepaalde materialen die geleidend zijn, zoals, maar niet uitsluitend, staalwol, aluminiumfolie of een opeenhoping van metaalachtige deeltjes, kunnen beter bij de holtes van de lader worden weggehouden. Trek altijd de stekker uit het stopcontact wanneer er geen accu in de lader zit. Trek de stekker van de lader uit het stopcontact voor u de lader gaatreinigen.• Probeer NIET de accu op te laden met andere laders dan de laders die in deze handleiding worden genoemd. De lader en de accu zijn speciaal voor elkaarontworpen.• Deze laders zijn niet bedoeld voor andere toepassingen dan het opladen van oplaadbare accu's van DeWALT. Andere toepassingen kunnen leiden tot brand, een elektrische schok ofelektrocutie.• Stel de lader niet bloot aan regen ofsneeuw.• Trek aan de stekker van de lader en niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Er is dan minder risico op beschadiging van het snoer en van destekker.• Controleer dat het snoer zo is geplaatst dat niemand erop kan stappen of erover kan struikelen of het snoer op andere wijze beschadigd of bekneldraakt.

• Gebruik alleen een verlengsnoer als dat absoluut noodzakelijk is. Gebruik van een ongeschikt verlengsnoer kan leiden tot het risico van brand, elektrische schok ofelektrocutie.• Plaats niet iets boven op een lader en plaats de lader niet op een zacht oppervlak omdat hierdoor de ventilatiesleuven kunnen worden geblokkeerd en de lader binnenin veel te heet wordt. Plaats de lader niet in de buurt van een warmtebron. De lader wordt gekoeld door de ventilatiesleuven boven en onder in debehuizing.• Werk niet met de lader met een beschadigd snoer of een beschadigde stekker—laat eventuele beschadigde onderdelen onmiddellijkvervangen.• Gebruik de lader niet als er hard op is geslagen, als de lader is gevallen of op een andere manier beschadigd is. Breng de unit naar een officieelservicecentrum.• Haal de lader niet uit elkaar; breng de lader naar een officieel servicecentrum wanneer service of reparatie nodig is. Onjuiste montage kan leiden tot het risico van een elektrische schok, elektrocutie ofbrand.• Als het netsnoer is beschadigd, moet het onmiddellijk worden vervangen door de een servicemonteur van de fabrikant of een dergelijk vakbekwaam persoon, zodat risico isuitgesloten.• Trek, voor u met reinigingswerkzaamheden begint, de stekker van de lader uit het stopcontact. Er is dan minder risico van een elektrische schok. Het risico is niet minder wanneer u de accuuitneemt.• Sluit NOOIT twee ladersop elkaaraan.• De lader is ontworpen voor een gewone huishoudelijke elektrische installatie van 230V. Gebruik de lader niet op een andere spanning. Dit geldt niet voor de 12V-lader.Een accu opladen (Afb.B)1. Steek de stekker van de lader in een geschikt stopcontact voor u de accuplaatst.2. Plaats de accu in de lader, en let er daarbij op dat de accu geheel in de lader komt te zitten. Het rode lampje (opladen) knippert herhaaldelijk en dat duidt erop dat de laadprocedure isgestart.3. Een volledig opgeladen accu wordt aangegeven door het rode lampje dat constant AAN blijft. De accu is nu volledig opgeladen en kan worden gebruikt of kan in de acculader blijven zitten. Duw, als u de accu uit de lader wilt nemen, op de accu‑vrijgaveknop

deaccu.OPMERkInG: U kunt maximale prestaties en levensduur van lithium‑ion‑accu's garanderen door de accu's volledig op te laden voor u deze voor het eerst in gebruikneemt.Werking van de laderRaadpleeg onderstaande aanduidingen voor de laadstatus van deaccu.Laadindicatoren Bezig met opladen

• Het rode lampje blijft knipperen, maar er brandt ook een geel indicatielampje wanneer de functie actief is. Wanneer de accu een geschikte temperatuur heeft bereikt, gaat het gele lampje uit en hervat de lader delaadprocedure.De geschikte lader(s) laden niet een kapotte accu op. Wanneer de laadindicator niet gaat branden, is dat een teken dat de accu kapotis.OPMERkInG: Dit kan ook betekenen dat er iets mis is met deoplader.Als de lader laat zien dat er een probleem is, laat de lader en de accu dan testen door een geautoriseerdservicecentrum.86 NEDERLANDSHot/Cold Pack Delay (VertragingHete/Koude Accu)Wanneer de lader waarneemt dat een accu te warm of te koud is, wordt onmiddellijk een Hot/Cold Delay gestart en wordt het laden uitgesteld tot de accu een geschikte temperatuur heeft bereikt. De lader schakelt dan automatisch over op de accu‑laadstand. Deze functie waarborgt een maximale levensduur van deaccu.Een koude accu zal minder snel opladen dan een warme accu. De accu zal gedurende de gehele laadcyclus minder snel worden opgeladen en zal niet maximaal worden opgeladen, ook niet als de accu warmerwordt.De lader van het type DCB118 is voorzien van een interne ventilator voor het koelen van de accu. De ventilator gaat automatisch draaien wanneer de accu moet worden gekoeld. Gebruik de lader nooit als de ventilator niet goed werkt of als de ventilatiesleuven zijn geblokkeerd. Zorg ervoor dat er geen vreemde voorwerpen in de lader kunnenkomen. Elektronisch BeveiligingssysteemXR Li‑Ion‑gereedschap is ontworpen met een Elektronisch Beveiligingssysteem dat voorkomt dat de accu te veel wordt geladen, te heet wordt of te diep wordtontladen.Het product zal automatisch uitgeschakeld worden, als het elektronisch beschermingssysteem actief wordt. Zet, als dit gebeurt, de Lithium‑Ion‑accu op de lader, tot deze volledig geladenis. Montage aan de wand Deze laders kunnen aan de wand worden gemonteerd of rechtop op een tafel of werkoppervlak staan. Plaats bij wandmontage de accu dichtbij een stopcontact en uit de buurt van een hoek of andere obstakels die de doorstroming van lucht kunnen verhinderen. Gebruik de achterzijde van de lader als sjabloon voor de plaatsing van de montageschroeven aan de wand. Monteer de lader stevig met gipsplaatschroeven (afzonderlijk aan te schaffen), van ten minste 25,4mm lang waarvan de schroefkop een diameter heeft van of 7– 9mm, in hout geschroefd tot op een optimale diepte, waarbij ongeveer 5,5mm van de schroef uitsteekt. Houd de sleuven aan de achterzijde van de lader tegenover de uitstekende schroeven en steek montagesleuven volledig op deschroeven. Instructies voor het reinigen van de lader

WAARSCHUWING: Gevaar voor elektrische schok. Neem, voordat u met de reiniging begint, de stekker van de lader uit het stopcontact. U kunt stof en vet van de buitenzijde van de lader verwijderen met een doek of een zachte, niet-metalen borstel. Gebruik geen water of schoonmaakmiddelen. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in eenvloeistof. Accu’s Belangrijke veiligheidsinstructies voor alle accu's Wanneer u vervangende accu's bestelt, is het belangrijk dat u het catalogusnummer en de spanningopgeeft.Wanneer u de accu uit de verpakking haalt is deze niet geheel opgeladen. Lees onderstaande veiligheidsinstructies vóór u de accu en de lader gebruikt. Volg vervolgens de uiteengezettelaadprocedures.

LEES ALLE INSTRUCTIES

• Werk niet met de accu en laad deze niet op in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Wanneer u de accu plaatst in of verwijdert uit de lader kan het stof of de damp door een vonkvlamvatten.• Ga altijd voorzichtig te werk bij het plaatsen van de accu. Breng op geen enkele manier wijzigingen in een accu aan, met het doel de accu in een lader te plaatsen die niet geschikt is, omdat de accu kan openspringen en ernstig persoonlijk letselveroorzaken.
• Laad de accupacks alleen op in DeWALT-laders.
• NIET nat spatten of onderdompelen in water of anderevloeistoffen.• Bewaar of gebruik het gereedschap en de accu niet op plaatsen waar de temperatuur kan dalen onder 4˚C (39,2 ˚F) (zoals in een schuurtje of een metalen loods in de winter), of hoger kan worden dan 40˚C (104 ˚F) (zoals in een schuurtje of een metalen loods in dezomer).
• Gooi accu's niet in het vuur, zelfs niet als ze ernstig beschadigd of volledig uitgeput zijn. De accu kan ontploffen in het vuur. Er ontstaan giftige dampen en materialen wanneer lithium-ion-accu's wordenverbrand.• Als de inhoud van de batterij in contact komt met de huid, was het gebied dan onmiddellijk met een milde zeepoplossing. Als batterijvloeistof in contact komt met de ogen, spoel het geopende oog dan uit gedurende 15minuten of tot de irritatie over is. Als medische zorg nodig is, is het goed te weten dat de accu-elektrolyt bestaat uit een mengsel van vloeibare organische carbonaten enlithiumzouten.• De inhoud van geopende accu's kan irritatie van de luchtwegen veroorzaken. Zorg voor frisse lucht. Roep medische hulp in als de symptomenaanhouden.

WAARSCHUWING: Gevaar voor brandwonden. Accu-vloeistof kan ontbranden bij blootstelling aan vonken of openvuur.

WAARSCHUWING: Probeer nooit om welke reden dan ook de accu te openen. Als de behuizing van de accu is gescheurd of beschadigd, zet de accu dan niet in de lader. Klem een accu niet vast, laat een accu niet vallen, beschadig een accu niet. Gebruik een accu of lader waar hard op is geslagen, die is gevallen, waar overheen is gereden of die op welke manier dan ook is beschadigd (dat wil zeggen, doorboord met een spijker, geraakt met een hamer, vertrapt) niet. Een elektrische schok of elektrocutie kan het gevolg zijn. Breng beschadigde accu's terug naar het servicecentrum zodat ze kunnen wordengerecycled. WAARSCHUWING: Brandgevaar. Berg de accu niet op en vervoer de accu niet op een manier dat metalen voorwerpen in contact kunnen komen met de aansluitpunten van de accu. Bijvoorbeeld, steek de accu niet in een schortzak, broekzakken, gereedschapskisten, gereedschapsdozen, laden, enz., waarin losse spijkers, schroeven, sleutels, enz.liggen. LET OP: Wanneer het gereedschap niet wordt gebruikt, plaats het dan op de zijkant op een stabiel oppervlak waar niemand erover kan struikelen en het niet kan vallen. Er is gereedschap met een grote accu dat rechtop kan staan op de accu maar het kan dan gemakkelijk wordenomgestoten. Transport

WAARSCHUWING: Brandgevaar. Tijdens het transport kunnen accu's mogelijk vlam vatten als de aansluitingen van de accu onbedoeld in aanraking komen met geleidende materialen. Controleer dat tijdens het transport de aansluitingen van de accu afgeschermd zijn en goed geïsoleerd van materialen die ermee in contact kunnen komen en kortsluiting kunnen veroorzaken. OPMERKING: Lithium-ion-accu's mogen niet in gecontroleerde bagage wordengestopt. DeWALT ‑accu's voldoen aan alle van toepassing zijn verzendvoorschriften zoals deze zijn bepaald door de bedrijfstak en door wettelijke normen, zoals Aanbevelingen voor het Transport van Gevaarlijke Goederen van de UN; Voorschriften voor Gevaarlijke Goederen van de International Air Transport Association (IATA), Voorschriften Internationale Maritieme Gevaarlijke Goederen (IMDG) en de Europese Overeenkomst Betreffende het Internationale Vervoer van Gevaarlijke Goederen over de Weg (ADR). Lithium‑ion cellen en ‑accu's zijn getest in overeenstemming met Hoofdstuk 38.3 van de Aanbevelingen voor het Transport van Gevaarlijke Goederen Handleiding van Testen enCriteria. In de meeste gevallen zal de verzending van een DeWALT‑accupack vrijgesteld zijn van de classificatie als volledig gereglementeerd Gevaarlijk Materiaal van Klasse 9. In het algemeen zullen alleen verzendingen die een Lithium‑ionaccu bevatten met een energieclassificatie hoger dan 100Watt per uur (Wh), moeten worden verzonden als volledig voorgeschreven Klasse 9. Op alle lithium‑ionaccu's staat de Watt/Uur‑classificatie vermeld. Verder adviseert DeWALT vanwege de ingewikkelde voorschriften, niet Lithium‑ion‑accu’s apart per luchtvracht te verzenden, ongeacht de Watt/uur‑classificatie. Verzendingen van gereedschap met accu's (combo‑kits) kunnen bij uitzondering per luchtvracht worden verzonden als de Watt/uur‑classificatie van de accu niet hoger is dan 100Wh.Ongeacht of een verzending wordt geacht een vrijstelling te hebben of volledig voorgeschreven, is voor de verantwoordelijkheid van de verzender de meest recente voorschriften voor verpakking, labeling/markering en vereisten ten aanzien van documentatie teraadplegen.De informatie die in dit hoofdstuk van de handleiding wordt verstrekt, wordt verstrekt in goed vertrouwen en wordt geacht nauwkeurig te zijn op het moment dat het document werd opgesteld. Er wordt echter geen garantie gegeven, impliciet of expliciet. Het is voor de verantwoordelijkheid van de koper ervoor te zorgen dat zijn activiteiten in overeenstemming zijn met de geldendevoorschriften.De FLEXVOLT -accu vervoerenDe DeWALT FLEXVOLT ‑accu heeft twee standen: Gebruik entransport.Stand Gebruik: Wanneer de FLEXVOLT ‑accu op zichzelf staat of in een DeWALT 18V‑product is geplaatst, werkt de accu als een 18V‑accu. Wanneer de FLEXVOLT ‑accu in een 54V‑ of een 108V‑product (twee 54V‑accu's) zit, werkt de accu als een 54V‑accu.Stand Transport: Wanneer de kap op de FLEXVOLT ‑accu is bevestigd, staat de accu in de transport‑stand. Houd de kap op de accu bij verzending.In de stand Transport zijn reeksen van cellen binnen in de accu elektrisch van elkaar geïsoleerd, waardoor 3accu’s ontstaan met een lagere Wattuur‑classificatie (Wh), vergeleken bij 1accu met een hogere Wh‑classificatie. Door dit grotere aantal van 3accu’s met een lagere Wattuur‑ classificatie kan de accu vrijgesteld zijn van bepaalde voorschriften voor verzending die worden opgelegd aan accu’s met een hogere Wattuur‑capaciteit. Bijvoorbeeld, de Wh‑classificatie voor het transport zou 3x36Wh kunnen aanduiden, wat betekent 3accu’s van elk 36Wattuur. Wh‑classificatie van de gebruiksstand zou 108Wattuur kunnen aanduiden (betekent 1accu). Aanbevelingen voor opslag 1. De beste opslagplaats is er een die koel en droog is, afgeschermd van direct zonlicht en overmatige warmte of kou. U kunt optimale prestaties en levensduur voor accu's bereiken door ze op kamertemperatuur te bewaren wanneer u ze nietgebruikt.2. Wanneer u de accu lange tijd opbergt, kunt u deze voor optimale resultaten het beste volledig opgeladen opslaan op een koele, droge plaats buiten delader. Labels op lader en accu Behalve de pictogrammen die in deze handleiding worden gebruikt, kunnen de volgende pictogrammen op de labels op de lader en op de accu staan: Lees de gebruiksaanwijzing voorafgaand aan hetgebruik. Zie Technische gegevens voor delaadtijd. Steek geen geleidende voorwerpen in deaccu. Laad beschadigde accu's nietop.Voorbeeld van markering met etiket Gebruik en Transport87 NEDERLANDS

Stel accu's niet bloot aanwater.

Laad accu's uitsluitend op bij een temperatuur tussen 4˚C en 40˚C.

Alleen voor gebruikbinnenshuis.

Verwerk de accu op milieuverantwoorde wijze alsafval.

Laad ‑accupacks alleen op in de opgegeven DeWALT‑laders. Wanneer u andere accupacks dan de opgegeven DeWALT‑accu's oplaadt met een DeWALT‑lader, kunnen deze openspringen of kan dit leiden tot andere gevaarlijkesituaties.

Gooi de accu niet in hetvuur.

GEBRUIK (zonder transportkap). Voorbeeld: Wh‑classificatie geeft 108Wh (1 accu van 108Wh).

TRANSPORT (met ingebouwde transportkap). Voorbeeld: Wh‑classificatie geeft 3x 36Wh (3 accu’s van 36Wh). Accutype De DCS781 werkt op een 54volt‑accupack. Deze accu's kunnen worden gebruikt: DCB546, DCB547, DCB548. Raadpleeg Technische Gegevens voor meerinformatie. Inhoud van de verpakking De verpakking bevat: 1 DCS781 verstekzaag 1Stabilisatorstang

DeWALT‑zaagblad met een diameter van 305 mm 2 Verlengingen van de onderplaat

• Controleer het gereedschap, de onderdelen of accessoires op eventuele beschadiging tijdens hettransport.

• Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voor u het gereedschap in gebruikneemt. Markeringen op het gereedschap De volgende pictogrammen staan op het gereedschap vermeld: Lees de gebruiksaanwijzing voorafgaand aan hetgebruik. Draaggehoorbescherming. Draagoogbescherming. Houd handen weg bijzaagblad. Houd uw handen op een afstand van 100mm van de zijkanten van hetzaagblad. Kijk niet direct in delichtbron. Draagpunt. Positie Datumcode (Afb.C) De datumcode

, die ook het jaar van fabricage omvat, is in de behuizingafgedrukt. 2022XX XX Jaar van fabricage Beschrijving (Afb. A)

WAARSCHUWING: Pas het gereedschap of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolghebben.

Onderste beschermkap

Verstekschaalverdeling

Schroeven verstekschaalverdeling

Inkepingen voor de hand

Aanpassingsknop langsgeleiding

Schroef verstekaanduiding

Diepteafstellingsschroef

Wijzer verstekschaalverdeling

Verlenging Bedoeld gebruik Deze compacte DeWALT accu verstekzaag is professioneel gereedschap en ontworpen voor het zagen van hout, houtproducten en kunststoffen. Met de juiste zaagbladen kan ook aluminium worden gezaagd. De zaag voert de werkzaamheden zoals afkorten, afschuinen en verstekzagen gemakkelijk, nauwkeurig en veiliguit. Deze unit is ontworpen voor gebruik met een carbidepuntzaag met een nominale zaagbladdiameter van 305mm. NIET gebruiken in natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen ofgassen. Deze verstekzagen zijn professioneel elektrischgereedschap. Laat NIET kinderen met het gereedschap in contact komen. Toezicht is vereist als onervaren gebruikers met dit gereedschapwerken.

WAARSCHUWING! Gebruik deze machine niet voor andere doeleinden danbedoeld.

• Jonge kinderen en personen met een zwakke gezondheid. Dit apparaat is niet bedoeld voor gebruik door jonge kinderen en personen met een zwakke gezondheid, zonder toezicht.

• Dit product is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, zintuiglijke of psychische mogelijkheden hebben; wanneer sprake is van gebrek aan ervaring, kennis of vaardigheden is gebruik alleen toegestaan onder toezicht van een persoon die verantwoordelijk is voor de veiligheid van gebruikers. Laat nooit kinderen alleen met ditproduct. Kennismaking (Afb. A, D) Uw verstekzaag wordt niet volledig gemonteerd in de verpakking geleverd. Raadpleeg de delen De basisverlengstukken monteren en De stabilisatorstang monteren voor montage‑instructies. Open de doos en til de zaag op met de handige handgreep

, zoals wordt weergegeven in AfbeeldingD. Plaats de zaag op een glad, vlak oppervlak, zoals een werkbank of een stevigetafel. Bekijk Afbeelding A en leer de zaag en de diverse onderdelen kennen. In het hoofdstuk over aanpassingen zullen deze termen worden genoemd en u moet weten welke onderdelen er zijn en waar ze zichbevinden.

LET OP: Gevaar voor beklemming. Beperk het risico op letsel, houd uw duim onder de bedieningshendel, wanneer u de hendel omlaag trekt. De onderste beschermkap zal omhoog gaan als de hendel omlaag getrokken wordt, wat beknelling kan veroorzaken. De hendel wordt dicht tegen de beschermkap geplaatst voor speciaalzaagwerk. Druk zachtjes op de bedieningshandgreep

en trek aan de vergrendelknop van de kop

en draai deze 90graden. Duw voorzichtig wat minder op de bedieningshandgreep en houd de arm vast, zodat deze geheel omhoog kan komen. Gebruik de vergrendelknop van de kop wanneer u de zaag van de ene plaats naar de andere draagt. Gebruik altijd de handgreep

om de zaag te vervoeren of de inkepingen voor de hand

die worden weergegeven op AfbeeldingA. Het CUTLINE™ LED‑werklicht gebruiken (Afb. A)

LET OP: Kijk niet in het werklicht. Dit kan tot ernstig oogletselleiden. OPMERKING: De accu moet worden opgeladen en worden aangesloten op deverstekzaag. Het CUTLINE™ LED‑werklicht kan worden ingeschakeld door middel van de momentschakelaar

. Het licht gaat automatisch uit binnen 20seconden, als de zaag niet in gebruik is. De lamp wordt ook automatisch geactiveerd telkens wanneer de hoofdschakelaar

van het gereedschap wordtingetrokken. U kunt langs een bestaande potloodlijn op een stuk hout zagen door het CUTLINE™‑werklicht in te schakelen met de momentschakelaar

(niet met de hoofdschakelaar), en vervolgens de bedieningshendel

omlaag te trekken en het zaagblad dicht bij het hout brengen. De schaduw van het zaagblad verschijnt op het hout. Deze schaduwlijn geeft het materiaal weer dat het zaagblad zal verwijderen wanneer een zaagsnede wordt gemaakt. U kunt uw zaagsnede goed op de potloodlijn plaatsen door de potloodlijn uit te lijnen met de rand van de schaduw van het zaagblad. Bedenk dat u om de potloodlijn nauwkeurig te kunnen volgen, de verstekhoek of de afschuinhoek misschien moetaanpassen. Uw zaag is voorzien van een bewakingsfunctie voor de accu. Het CUTLINE™‑werklicht begint te knipperen wanneer de accu het einde van zijn bruikbare lading nadert/ of wanneer de accu te heet is geworden. Ga pas weer verder met zagen wanneer u de accu hebt opgeladen. Raadpleeg Laadprocedure onder Belangrijke veiligheidsinstructies voor alle acculaders voor instructies voor het laden van deaccu.88 NEDERLANDS Afstellen van de verstekhoek (Afb. A) Met de vergrendelhandgreep voor de verstekhoek en de verstekgrendelknop kunt u uw zaag in een verstek van 60° rechts en 50° links afstellen. Kantel, om in verstek te zaken, de verstekvergrendeling

, knijp op de grendel van de verstekvertraging

en beweeg de versteekarm naar de gewenste hoek op de verstekschaalverdeling

zoals wordt weergegeven op de aanduiding van de verstekschaalverdeling

. Duw de hendel van de verstekvergrendeling omlaag om de verstekarm op zijn plaats tevergrendelen.

WAARSCHUWING: Beperk het gevaar op ernstig persoonlijk letsel tot een minimum: zet de machine uit en neem de accu uit, voordat u een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert. Een onvoorziene opstart kan letselveroorzaken.

WAARSCHUWING: Gebruik uitsluitend accu’s en laders van het merkDeWALT. De verlengstukken van de onderplaat monteren (Afb. E)

WAARSCHUWING: Voor u de zaag gaat gebruiken moeten aan beide zijden van de onderplaat verlengstukken wordengemonteerd.

moet gericht zijn zoals wordt weergegeven op Afbeelding E, volledig in de U‑vormige steunen geschoven. De zaag niet gebruiken zonder gemonteerde verlengstukken!

2. Klem de verlengstangen tegen de onderplaat van de verstekzaag door de

volledig door de plaat en de klem te steken.

3. Herhaal stappen 1en 2aan de anderezijde.

Montage op een werkbank (Afb. A) Er zijn montagegaten

voorzien in de 4voeten mm montage op een werkbank mogelijk te maken, zoals wordt weergegeven op Afbeelding A. (Er zijn gaten met twee verschillende maten voor verschillende maten van schroeven. Gebruik één van de gaten, het is niet nodig beide te gebruiken.) Monteer uw zaag altijd op een stabiel oppervlak zodat de zaag niet kan bewegen. U kunt de draagbaarheid van het gereedschap verbeteren door het te monteren op een stuk multiplex van 12,7 mm of dikker dat u vervolgens op uw werkondersteuning kunt klemmen of naar andere werklocaties kunt meenemen envastklemmen. OPMERKING: Als u besluit uw vraag op een stuk multiplex te monteren, is het belangrijk dat u ervoor zorgt dat de montageschroeven niet onder uit het hout steken. Het multiplex moet vlak op het draagvlak rusten. Wanneer u de zaag op een werkoppervlak klemt, zet de klemmen dan alleen vast waar de gaten van de montageschroeven zich bevinden. Wanneer u de klemmen op een ander punt vastzet, zal dat de juiste werking van de zaag zekerbelemmeren.

LET OP: Voorkom vastlopen en onnauwkeurige resultaten, let er vooral op dat het montageoppervlak niet krom of op een andere manier ongelijk is. Als de zaag heen en weer beweegt op het oppervlak, plaats dan een dun stuk materiaal onder één voet van de zaag, tot de zaag stevig op het montage-oppervlakrust. De stabilisatorstang monteren (Afb. F) Uw zaag is uitgerust met een stabilisatorplaat

Deze moet geïnstalleerd worden voordat u uw zaag gebruikt. Plaats de stabilisatorstang in de gaten in de achterkant van de eenheid. Beweeg de stabilisator naar binnen of naar buiten tot deze het werkoppervlak raakt. Draai daarna de schroeven

in de onderplaat aan om de stabilisator vast tezetten. Een zaagblad vervangen of een nieuw zaagblad installeren (Afb. A, G)

WAARSCHUWING: Schakel het gereedschap uit om het gevaar op ernstig persoonlijk letsel te verminderen, verwijder het accupack en zet de vergrendelhendel in de transportpositie voordat u het gereedschap vervoert, een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert. Een onvoorziene opstart kan letselveroorzaken.

WAARSCHUWING: Beperk het risico van persoonlijk letsel, draag werkhandschoenen wanneer u met het zaagbladwerkt.

• Druk nooit de asvergrendelknop in terwijl het zaagblad wordt aangedreven ofuitloopt.

• Zaag geen ijzerhoudende metalen (materialen die ijzer of staal bevatten) of metselwerk of vezelcementproducten met dezeverstekzaag.

WAARSCHUWING! Bedenk dat het zaagblad alleen op de wijze zoals wordt beschreven, moet worden teruggeplaatst. Gebruik alleen zaagbladen die worden opgegeven in Optioneleaccessoires. Het zaagblad verwijderen (Afb.A, G)

van de zaagverwijderen.

zo ver mogelijkomhoog.

in terwijl uw voorzichtig het zaagblad met de hand ronddraait tot hetvaststaat.

4. Draai de plaat van de zaagbladbout

met uw vinger om toegang te krijgen tot de kop van de zaagbladbout

5. Gebruik, met ingedrukte asvergrendelknop en uit de weg geduwde plaat van de

om de zaagbladschroef los te draaien. (Naar rechts draaien, linkse draad.) Verwijder de zaagbladschroef.

6. Ga verder met het verwijderen van de borgring van de buitenste klem, de

zaagbladadapter en hetzaagblad. Een zaagblad plaatsen (Afb.A, G)

van de zaagverwijderen.

2. Breng de zaagkop in de hoogste stand en haal de onderste beschermkap

zo ver mogelijk omhoog. Plaats het zaagblad

op de as, gevolgd door de zaagbladadapter

op de borgring van de buitenste klem

. Zorg ervoor dat de richting van de pijl op het zaagblad overeenstemt met de richting van de pijl op debeschermingsplaat.

in terwijl uw voorzichtig het zaagblad met de hand ronddraait tot hetvaststaat.

4. Duw de plaat van de zaagbladbout

met uw vinger terug om toegang te krijgen tot de kop van de zaagbladbout

5. Gebruik, met ingedrukte asvergrendelknop en uit de weg geduwde plaat van de

om de zaagbladschroef stevig vast te draaien. (Naar rechts draaien, linkse draad.) Vervanging van de zaagplaat (Afb. A)

1. U kunt de zaagplaat

verwijderen door de schroeven die de zaagplaat op z'n plaats houden door nieuwe tevervangen.

2. Plaats de schroeven terug in deze volgorde: Eerst door de ronde gaten halverwege van het

uiteinde, vervolgens door de sleuven aan de uiteinden. Afstelling is nietnodig. Aanpassing van de verstekschaalverdeling (Afb. A, H) Ontgrendel de handgreep voor de verstekvergrendeling

en zwaai de verstekarm tot de verstekgrendelknop

wordt vergrendeld in de verstekstand voor 0°. Vergrendel de handgreep voor de verstekvergrendeling niet. Plaats een winkelhaak tegen de langsgeleiding van de zaag en het zaagblad, zoals wordt getoond. (Raak de punten van de tanden van het zaagblad niet met de winkelhaak aan. Als u dat doet zal dat leiden tot een onnauwkeurige meting.) Draai, als het zaagblad niet precies haaks op de langsgeleiding

staat, de vier schroeven waarmee de verstekschaalverdeling vastzit los

en verplaats de handgreep voor de verstekvergrendeling naar links of naar rechts tot het zaagblad haaks op de langsgeleiding staat, zoals gemeten met de winkelhaak. Zet de vier schroeven weer vast. Let op dat moment niet op de uitlezing van deverstekaanduiding. Afstelling van de aanduiding voor verstekzagen (Afb. A) Ontgrendel de handgreep van de verstekvergrendeling

zodat u de verstekarm naar de nulpositie kunt verplaatsen. Knijp, terwijl de handgreep voor de verstrekvergrendeling ontgrendeld is, op de verstekgrendel

en laat deze op z'n plaats klikken wanneer u de verstekarm naar nul draait. Let op de verstekaanduiding

en de verstekschaalverdeling

zoals wordt weergegeven op Afbeelding A. Als de aanduiding niet precies nul aangeeft, draai dan de schroef van de verstekaanduiding

die de aanduiding op z'n plaats houdt los, verplaats de aanduiding en zet de schroefvast. Afschuinhoek haaks op de tafel uitlijnen (Afb. A, I, J) U kunt het zaagblad haaks op het tabelblad

uitlijnen door de arm in de neerwaartse positie te vergrendelen met behulp van de vergrendelpen

. Plaats een winkelhaak tegen het zaagblad, let op dat de winkelhaak niet boven op een tand staat. Draai de vergrendelknop voor de afschuinhoek

los en zorg ervoor dat de arm stevig tegen de 0° afschuinstop staat. Draai de 0° afschuinstelschroef

met de zaagbladsleutel van 6mm zo veel als nodig is om het zaagblad in een hoek van 0° ten opzichte van de tafel tezetten. Aanduiding afschuinhoek (Afb. J) Als de aanwijzer van de afschuinhoek

niet nul aangeeft, draai dan de schroef

die de aanduiding op zijn plaats houdt los en verplaats de aanduiding zoals nodig. Controleer dat de 0°‑afschuinhoek juist is en dat de aanwijzers zijn ingesteld voordat u andere schroeven van de afschuinhoekaanpast. De stop van de afschuinhoek aanpassen op 45 ° links of rechts (Afb. A, J) Zet, om de rechtse afschuinhoek van 45° in te stellen, de vergrendelknop voor de afschuinhoek

los en trek aan de 0° afschuinstop en draai deze 90° om de 0° uit te schakelen. Wanneer de zaag volledig naar rechts staat, draai dan, als de aanduiding van de afschuinhoek niet precies 45° aangeeft, de linker 45° afschuinstelschroef

met de 6 mm zaagbladsleutel tot de aanduiding van de afschuinhoek 45° aangeeft. Als u de afschuinstop op 45° links wilt afstellen, moet u eerst de vergrendelknop voor het afschuinen losdraaien en de kop naar links kantelen. Als de aanduiding van de afschuinhoek niet precies 45° aangeeft, draai de rechtse 45° instelschroef

dan tot de aanduiding van de afschuinhoek de rechter afschuinstelschroef totdat de aanwijzer van de afschuinhoek

45°aangeeft. De stop van de afschuinhoek instellen op 22,5 ° (of 33,9 °) (Afb. A, J) OPMERKING: Pas de afschuinhoek pas aan wanneer u de 0° afschuinhoek en de aanwijzer van de afschuinhoek hebtaangepast.

voor de 22,5° afschuinhoek uit als u de 22,5° afschuinhoek wilt instellen. Draai de vergrendelknop voor de afschuinhoek

los en kantel de kop volledig naar links. Als de aanduiding van de afschuinhoek niet precies 22,5° aangeeft, draai dan de stelschroef voor de kroonlijst

die contact maakt met de pal met een 10 mm steeksleutel tot de aanduiding van de afschuinhoek 22,5° aangeeft.

• Klap de rechter pal voor de 22,5° afschuinhoek uit als u de rechter 22,5° afschuinhoek wilt instellen. Draai de vergrendelingsknop voor de afschuinhoek los en trek aan de 0° afschuinstop en draai 90graden om de 0° afschuinstop uit te schakelen. Wanneer de zaag volledig naar rechts staat, draai, als de aanduiding van de afschuinhoek niet precies89 NEDERLANDS 22,5° aangeeft, de stelschroef van de kroonlijst dan met de 10 mm steeksleutel tot de aanduiding van de afschuinhoek precies 22,5°aangeeft. Aanpassing van de langsgeleiding (Afb. A) Om de zaag onder een hoek in meerdere afschuinposities te kunnen zetten, is het mogelijk dat een van de langsgeleidingen aangepast moet worden om plaats te maken. U kunt de langsgeleidingen aanpassen door de instelknop van de langsgeleiding

los te draaien en de langsgeleiding naar buiten te schuiven. Probeer of de stand juist is door de speling te controleren met de zaag uitgeschakeld. Stel dat langsgeleiding af zo dicht mogelijk bij het zaagblad als praktisch mogelijk is, voor een maximale ondersteuning van het werkstuk, zonder dat de armbeweging omhoog en omlaag wordt verhinderd. Zet de afstellingsknop van de langsgeleiding stevig vast. Vergeet niet om de langsgeleiding terug op zijn plaats te zetten na hetafschuinen. Voor bepaalde zaagsneden kan het misschien beter zijn de langsgeleidingen dichter bij het zaagblad te zetten. Zet, om deze functie te gebruiken, de afstelknoppen van de langsgeleiding twee slagen terug en zet de langsgeleidingen dichter bij het zaagblad, voorbij de normale limiet en zet vervolgens de instelknoppen vast om de langsgeleidingen op deze plaats te houden. Probeer de zaag eerst tijdens het gebruiken van deze functie, zodat u zeker weet dat het zaagblad de langsgeleidingen nietraakt. OPMERKING: Het spoor van de langsgeleidingen kan verstopt raken met zaagsel. Als u opmerkt dat ze verstopt raken, gebruik dan een borstel of perslucht met lage druk om de geleidingsgroven vrij temaken. Activering van de beschermkap en zichtbaarheid (Afb. A, Z)

LET OP: Gevaar voor beklemming. Beperk het risico op letsel, houd uw duim onder de bedieningshendel, wanneer u de hendel omlaag trekt. De onderste beschermkap zal omhoog bewegen wanneer u de hendel naar beneden wordt gtokken, waardoor u geklemd kuntraken. De onderste beschermkap

op uw zaag is ontworpen voor het automatisch vrijgeven van het zaagblad wanneer de arm omlaag wordt gebracht en het bedekken van het zaagblad wanneer de arm omhoog wordtgehaald. U kunt de beschermkap met de hand omhoog brengen wanneer u zaagbladen monteert of verwijdert of als u de zaag wilt inspecteren. BRENG DE ONDERSTE BESCHERMKAP NOOIT MET DE HAND OMHOOG TENZIJ HET ZAAGBLAD GESTOPTIS. OPMERKING: Bij speciale zaagsneden in omvangrijk materiaal zal het nodig zijn dat u de beschermkap met de hand omhoog brengt. Raadpleeg Grote stukken zagen onder Specialezaagsneden. Het voorste gedeelte van de beschermkap heeft langwerpige openingen, zodat u beter zicht hebt tijdens het zagen. De lamellen verminderen het rondvliegen van houtresten aanzienlijk maar er zitten openingen in de beschermkap en daarom moet u te allen tijde een veiligheidsbril dragen wanneer u door de lamellenkijkt. Afstelling van de railgeleiding (Afb. A, F) Controleer de rails

periodiek op speling of vrije ruimte. De rechter rail kan worden afgesteld met de instelschroef voor de rail

, die wordt weergegeven op AfbeeldingF. U kunt de vrije ruimte verkleinen met behulp van een 4 mm inbussleutel door de instelschroef van de rail geleidelijk naar rechts te draaien terwijl u de zaagkop heen en weer schuift. Verminder speling terwijl de minimale glijweerstand behoudenblijft. Afstelling van de verstekvergrendeling (Afb. A, K) De stang voor de verstekvergrendeling

moet worden aangepast als de tafel van de zaag kan worden verplaatst wanneer de handgreep van de verstekvergrendeling

in te stellen, de handgreep van de verstekvergrendeling in de ontgrendelde (omhoog) positie. Draa de vergrendelstang met een gegroefde schroevendraaier in stappen van 1/8 in wijzerzin, om de vergrendelkracht te verhogen. Om te verzekeren dat de verstekvergrendeling goed werkt, vergrendelt u de handgreep van de verstekvergrendeling opnieuw op een verstekhoek zonder pal – bijvoorbeeld, 34° ‑ en zorg ervoor dat de tafel niet zaldraaien. De zaag vervoeren (Afb. A)

WAARSCHUWING: Schakel het gereedschap uit om het gevaar op ernstig persoonlijk letsel te verminderen, verwijder het accupack en zet de vergrendelhendel in de transportpositie voordat u het gereedschap vervoert, een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert. Een onvoorziene opstart kan letselveroorzaken.

WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te beperken, moet u ALTIJD de railvergrendelknop

vergrendelkop voor afschuinen

en de instelknoppen van de langsgeleidingen

, vergrendelen voordat u de zaagvervoert. Voor het comfortabel dragen van de verstekzaag van de ene plaats naar de andere is de zaag aan de bovenzijde van de zaagarm voorzien van een handgreep

en in de basis zijn uitsparingen voor de handen

voorzien. Vergrendelknop voor de kop (Afb.A)

WAARSCHUWING: De vergrendelknop voor de kop mag ALLEEN worden gebruikt wanneer u de zaag draagt of opbergt. Gebruik de vergrendelknop voor de kop NOOIT tijdenszaagwerkzaamheden. Duw, om de zaagkop in de neerwaartse stand te vergrendelen, de kop omlaag, draai de vergrendelknop van de kop

90° en de geveerde pen zal vergrendelen en de zaakop vrijgeven. Zo wordt de zaagkop veilig omlaag gehouden en kan de zaag veilig van de ene plaats naar de andere wordenvervoerd. Druk de zaagkop, om deze vrij te geven, omlaag, trek de vergrendelknop van de kop uit en draai 90°.

WAARSCHUWING: Schakel het gereedschap uit om het gevaar op ernstig persoonlijk letsel te verminderen, verwijder het accupack en zet de vergrendelhendel in de transportpositie voordat u het gereedschap vervoert, een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert. Een onvoorziene opstart kan letselveroorzaken. Vergrendelknop voor afschuinhoek (Afb.A) Met de vergrendeling van de afschuinhoek

kunt u de zaag in een afschuinhoek van 49° links of rechts instellen. U kunt de instelling van de afschuinhoek aanpassen door de knop naar links te draaien. De zaagkop kan gemakkelijk in een afschuinhoek naar links of naar rechts worden ingesteld, wanneer de uitschakelknop voor 0° afschuining

in de stand uitschakelen 0° afschuining staat. U kunt de vergrendelknop voor de afschuinhoek vastzetten door deze naar rechts tedraaien. 0 ° afschuinhoek opheffen (Afb.A) Met de uitschakelknop voor het afschuinen kunt u de zaag naar rechts in verstek plaatsen voorbij het merkteken van 0°. Wanneer deze knop is ingeschakeld, stopt de zaag automatisch bij 0° wanneer deze stand van links wordt benaderd. Om tijdelijk voorbij 0° naar rechts te bewegen, trekt u aan de vergrendelknop voor de naar de 0° stop

, draait u 90° (naar rechts of links) en laat u de geveerde pen los om te vergrendelen. Om terug te keren naar de 0° stop voor afschuinen, trekt u aan de vergrendelknop voor de afschuinhoek, draait u 90° (naar rechts of links) en laat u los zodat de geveerde pen zalvergrendelen. 45 ° stop voor afschuinen opheffen (Afb.J) Er zijn twee hendels voor het opheffen van de stop van de afschuining

, één aan iedere zijde van de zaag. U kunt de zaag, links of rechts, in verstek plaatsen, voorbij 45°, door de hendel voor het opheffen van de 45° verstekstand naar achter te duwen. In deze stand naar achteren kan de zaag in verstek zagen voorbij deze stoppen. Wanneer de 45° stoppen nodig zijn, trekt u de hefboom voor het uitschakelen van de verstekstand 45° naarvoren. Pallen kroonlijst voor afschuinen (Afb.J) Voor het zagen van een kroonlijst die vlak ligt, kunt u op uw zaag nauwkeurig en snel een kroonlijststop zetten, links of rechts (raadpleeg Instructies voor Het Zagen van een kroonlijst die vlak ligt en samengestelde functies gebruiken). U kunt de pal voor het afschuinen van een kroonlijst

draaien zodat deze de kroonafstelschroef

raakt. De zaag is in de fabriek ingesteld om te gebruiken met een gebruikelijke kroon in Noord‑Amerika (52/38), maar kan omgedraaid worden gebruikt om te zagen met een niet gebruikelijke (45/45) kroon. U kunt de pal voor het afschuinen van een kroonlijst omkeren door de borgschroef, de pal voor de 22,5° afschuinhoek en de pal voor de 30° afschuinhoek te verwijderen. Keer de pal voor de‑kroonlijsthoek om zodat de 33,9° naar boven gericht is. Bevestig de schroef weer zodat de 22,5° pal voor het afschuinen en pal voor het afschuinen van een kroonlijst vastzitten. De instelling van de nauwkeurigheid verandert hierdoorniet. 22.5° pen voor afschuinhoek (Afb.J) U kunt met uw vraag snel en nauwkeurig een afschuinhoek van 22,5°, links of rechts, instellen. U kunt de pal voor de 22,5° afschuinhoek

draaien, zodat deze de kroonafstelschroefraakt. Railvergrendelknop (Fig.A) Met de railvergrendelknop

kunt u de zaagkop stevig vergrendelen zodat deze niet over de rails kan schuiven. Dit is noodzakelijk wanneer u bepaalde zaagsneden maakt of wanneer u de zaagvervoert. Dieptestop (Afb.A) Met de dieptestop

kan de diepte van de zaagsnede van het zaagblad worden beperkt. Deze stop is handig voor bepaalde applicaties, zoals het maken van groeven en grote verticale zaagsneden. Draai de dieptestop naar voor en stel de schroef voor de diepteafstelling

op de gewenste diepte van de zaagsnede. Zet de aanpassing vast door de vleugelmoer

aan te draaien. Wanneer u de dieptestop naar de achterzijde van de zaag draait, wordt de dieptestopfunctie uitgeschakeld. Als u de schroef voor de diepteafstelling niet met de hand los kunt draaien, kunt u de schroef losdraaien met de geleverdezaagbladsleutel. Schuifvergrendeling transporthendel (Afb.L1–L3) Positie schuifvergrendeling (Afb.L1) De shuifvergrendeling van de transporthendel

in de voorwaartse positie, vergrendelt de zaag voor maximale verticalesnijcapaciteit. Transportpositie (Afb.L2) De schuifvergrendeling van de transporthendel

in de achterste positie, vergrendelt de zaag tijdens transport om de zaagkop te beschermen tijdens transport en opslag. Aanbevolen voor het verplaatsen of dragen van dezaag. Opbergstand (Afb.L3) Wanneer de zaag niet in gebruik is, kan de schuifvergrendeling van de transporthendel

op een opbergstand geplaatst worden. De schuifvergrendeling van de transporthendel vergrendelt op zijn plaats door middel van een inkeping op de achterkant van de hendel, die naar boven schuift en in de gegoten uitsparing

valt. Trek, om de hendel te ontgrendelen, aan de hendel tot deze uit de gegoten uitsparing komt en draai inwijzerzin. Automatische electrische rem Uw zaag is voorzien van een automatische elektrische zaagbladrem, die het zaagblad binnen 5seconden stopt, nadat u de aan/uit‑schakelaar hebt losgelaten. Dit is nietinstelbaar.90 NEDERLANDS Soms kan het bekrachtigen van de rem vertraagd worden na loslaten van de schakelaar. In zeldzame gevallen, is het mogelijk dat de rem niet bekrachtigd wordt en het zaagblad zaluitbollen. Schakel bij een vertraging of "niet werking" de zaag 4of 5keer aan en uit. Laat het gereedschap nakijken door een erkend DeWALT servicecentrum als de toestandaanhoudt. Let er altijd op dat u het zaagblad pas uit de zaagsnede haalt wanneer het tot stilstand is gekomen. De rem is geen vervanging van beschermkappen of voor uw volledige aandacht voor uw eigenveiligheid. Draadloze bediening van het gereedschap (Afb. A)

LET OP: Lees alle veiligheidswaarschuwingen, instructies en specificaties van het apparaat dat aan het gereedschap wordtgekoppeld. Uw gereedschap is voorzien van een zender voor draadloze bediening van het gereedschap, waarmee de machine draadloos kan worden gekoppeld met een ander toestel voor draadloze bediening van gereedschap, zoals een stofafzuiging. U kunt uw gereedschap koppelen met behulp van draadloze bediening, houd de aan/ uit‑schakelaar

op de hamerboor en de knop voor draadloze bediening op het andere toestel ingedrukt. Een LED op het andere toestel geeft aan wanneer het koppelen van uw gereedschap isgelukt. Voordat u het gereedschap in gebruik neemt

• Plaats de verlengingen van de onderplaat aan beide zijden van de onderplaat van de zaag. Raadpleeg het gedeelte De verlengingen van de onderplaatmonteren.

• Controleer de kap van de beschermende riem op beschadiging en controleer de juiste werking van de onderstebeschermkap.

• Het is belangrijk dat u de zaagplaat gebruikt. Gebruik de machine niet als de zaagsleuf breder is dan 12mm.

• Plaats het juiste zaagblad. Gebruik geen zeer versleten zaagbladen. De maximale rotatiesnelheid van het gereedschap mag niet hoger zijn dan die van hetzaagblad.

• Controleer dat alle vergrendelknoppen en klemhandgrepenvastzitten.

• Gebruik een uitrusting voor persoonlijke bescherming en sluit de zaag aan op een extern systeem voorstofafzuiging.

• U kunt met deze zaag hout en vele nonferro‑materialen zagen, maar deze bedieningsinstructies gelden alleen voor het zagen van hout. Dezelfde richtlijnen gelden voor de andere materialen. Zaag niet ferro‑materialen (ijzer en staal), vezelcement of metselwerk met deze zaag!

• Probeer niet al te kleine werkstukken te zagen.

• Zet het werkstuk goedvast.

• Geef het zaagblad ruimte om te zagen. Oefen er geen kracht opuit.

• Laat de motor eerst geheel op snelheid komen voordat u met zagenbegint. BEDIENING Gebruiksaanwijzing

WAARSCHUWING: Houd u altijd aan de veiligheidsinstructies en van toepassing zijndevoorschriften.

WAARSCHUWING: Beperk het gevaar op ernstig persoonlijk letsel tot een minimum, zet het gereedschap uit en neem de accu uit, voor u een aanpassing uitvoert of hulpstukken of accessoires verwijdert/plaatst. Een onvoorziene opstart kan letselveroorzaken. Het accupack plaatsen en verwijderen (Afb. A)

WAARSCHUWING: Zorg ervoor dat het gereedschap/apparaat in de uit-stand staat voordat u het accupackplaatst. OPMERKING: U bereikt het beste resultaat wanneer de accu volledig isopgeladen. Plaats het accupack

in de handgreep van het gereedschap door de accu tegenover de rails aan de binnenzijde van de handgreep te houden en de accu in de handgreep te schuiven tot het accupack stevig op z'n plaats zit en controleer vervolgens dat het niet los kankomen. U kunt het accupack uit het gereedschap verwijderen door op de ontgrendelknop

drukken en het accupack met een stevige ruk uit de handgreep van het gereedschap te trekken. Plaats de accu in de lader zoals wordt beschreven in het ladergedeelte van dezehandleiding. Positie van lichaam en handen (Afb. M)

WAARSCHUWING: Beperk het risico op ernstig persoonlijk letsel, plaats ALTIJD uw handen in de juiste positie, zoals afgebeeld.

WAARSCHUWING: Houd, om het risico op persoonlijk letsel te verminderen, het gereedschap ALTIJD stevig vast, zodat u voorbereid bent om een plotselingeterugslag. Plaats uw lichaam en handen bij het bedienen van de verstekzaag in de juiste positie, dat maakt het zagen gemakkelijker, nauwkeuriger en veiliger. Blijf met uw handen uit de buurt van het zaaggebied. Plaats uw handen niet op een afstand van minder dan 100mm van het zaagblad. Houd het werkstuk wanneer u zaagt, stevig op de tafel en tegen de langsgeleiding. Houd u handen in die positie totdat de Aan/Uit‑schakelaar is vrijgegeven en het zaagblad volledig tot stilstand is gekomen. PROBEER ALTIJD EERST ZAAGSNEDEN UIT (ZAAG UITGESCHAKELD) VOORDAT U ZE UITVOERT, ZODAT U HET PAD VAN HET ZAAGBLAD KUNT CONTROLEREN. ZET UW HANDEN NIET KRUISLINGS, ZOALS WORDT WEERGEGEVEN OP AFBEELDINGM. Houd uw voeten stevig op de vloer en bewaar goed uw evenwicht. Volg de verstekarm wanneer u deze naar links of naar rechts verplaatst, en sta iets opzij van het zaagblad. Kijk door de openingen in de beschermkap wanneer u een potloodlijnvolgt. Aan/Uit‑schakelaar (Afb. N) U kunt de zaag inschakelen door de vergrendelhendel

naar links te duwen en daarna de aan/uit‑schakelaar

in te drukken. De zaag loopt zolang de schakelaar is ingedrukt. Laat het zaagblad volledig op bedrijfssnelheid komen voordat u de zaagsnede maakt. U kunt het gereedschap uitschakelen door de schakelaar los te laten. Haal pas de zaagkop omhoog als het zaagblad tot stilstand is gekomen. Er is geen voorziening voor het in de aan‑stand vergrendelen van de schakelaar. In de schakelaar zit een gat

waarin u een hangslot kunt steken om de zaag in de uit‑stand tevergrendelen. Let er altijd op dat u het zaagblad pas uit de zaagsnede haalt wanneer het tot stilstand isgekomen. Stofafzuiging (Afb. O)

WAARSCHUWING: Schakel het gereedschap uit om het gevaar op ernstig persoonlijk letsel te verminderen, verwijder het accupack en zet de vergrendelhendel in de transportpositie voordat u het gereedschap vervoert, een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert. Een onvoorziene opstart kan letselveroorzaken.

LET OP: Werk nooit met deze zaagmachine als niet de stofzak of de DeWALT‑stofafzuiging is geplaatst. Houtstof kan een gevaar voor de ademhaling doenontstaan. Stof van materialen zoals verf met lood en sommige soorten hout zijn schadelijk voor uw gezondheid. Inademen van deze stoffen kan een allergische reactie veroorzaken en/of luchtweginfecties veroorzaken bij de gebruiker of omstanders. Bepaald stof, zoals dat van eikenhout of beukenhout, wordt als kankerverwekkend beschouwd, vooral in combinatie met additieven voorhoutbehandeling. Neem de in uw land relevante voorschriften in acht voor de materialen die u bewerkt. De stofzuiger moet geschikt zijn voor het materiaal waarmee uwerkt. Wanneer u droog stof opzuigt, vooral als dat schadelijk is voor de gezondheid en als het stof kankerverwekkend is, gebruik dan een stofzuiger van klasseM. Uw zaag heeft een ingebouwde stofpoort

die het mogelijk maakt om een met Airlock™ compatibel stofopvangsysteem aan te sluiten. Om de stofzak te bevestigen (Afb.P)

1. Plaats de stofzak

, zoals wordt weergegeven op AfbeeldingP. Om de stofzak leeg te maken (Afb.P)

van de zaag en schud en klop de stofzak voorzichtigleeg.

2. Bevestig de stofzak opnieuw op de stofpoort

U zult misschien merken dat niet alle stof uit de stofzak komt. Dit heeft geen gevolgen voor de prestaties van de zaagmachine maar wel voor de doelmatigheid van de stofafzuiging. U kunt de doelmatigheid van de stofverzameling van de zaag herstellen door de veer aan de binnenzijde van de stofzak in te drukken wanneer u de stofzak leegmaakt, en door de zak leeg te kloppen aan de binnenzijde van een afvalemmer ofstofreservoir. Doorzaaghandelingen (Afb. A) Als u de schuiffunctie niet gebruikt, is het belangrijk dat u de zaagkop zo ver mogelijk naar achteren duwt en dat de knop van de railvergrendeling is vastgezet. Zo voorkomt u dat de zaag langs de rails verschuift wanneer het zaagblad op het werkstukingrijpt. OPMERKING: Alhoewel deze zaag door hout en veel nonferro‑materialen kan zagen, beperken we onze gedetailleerde uitleg tot het zagen van hout. Dezelfde richtlijnen gelden voor de andere materialen. ZAAG GEEN FERRO‑MATERIALEN (IJZER EN STAAL) OF METSELWERK MET DEZE ZAAG. Gebruik geenslijpschijven. OPMERKING: Raadpleeg Activering van de beschermkap en zichtbaarheid in het hoofdstuk Montage en afstellingen voor belangrijke informatie over de onderste beschermkap, voordat u gaatzagen. Afkorten (Afb.A, Q) Een afkortzaagsnede wordt gemaakt door hout te zagen dwars op de nerf en in een hoek. Een rechte afkortzaagsnede wordt gemaakt met de verstekarm in de nul‑gradenstand. Stel de verstekarm in op nul en vergrendel de arm en houd het hout stevig op de tafel en tegen de langsgeleiding. Schakel, terwijl de railvergrendelingsknop is vastgezet, de zaag in door de aan/ uit‑schakelaar

die wordt weergegeven op Afbeelding A in teknijpen. Laat, wanneer de zaag op snelheid komt (ongeveer 1seconde), de arm gelijkmatig en langzaam zakken en zaag door het hout. Haal de arm pas omhoog als het zaagblad volledig tot stilstand is gekomen. Maak, wanneer u iets zaagt dat groter is dan 51x 203mm (51 x 152bij een verstek van 45°), een beweging van uit‑omlaag‑terug met de railvergrendelingsknop los. Trek de zaag naar buiten naar u toe, breng de zaagkop omlaag naar het werkstuk toe en voltooi de zaagsnede door de zaag langzaam terug te duwen. Laat de zaag tijdens het naar buiten trekken niet in contact komen met de bovenzijde van het werkstuk. De zaag kan dan naar u toe komen, wat kan leiden tot persoonlijk letsel en beschadiging van hetwerkstuk. Het zagen van meerdere stukken wordt niet aanbevolen, maar het kan veilig worden uitgevoerd, wanneer u ervoor zorgt dat ieder stuk stevig tegen de tafel en de langsgeleiding wordt gedrukt. OPMERKING: Voor een grotere afkortcapaciteit met kleinere slag, gaat het zaagblad van de DCS781 dieper in de tafel. Als gevolg hiervan, kan een grotere opwaartse kracht op het werkstuk worden ervaren tijdens hetzagen.

LET OP: Gebruik altijd een werkklem zodat u de controle behoudt en het risico van beschadiging van het werkstuk en van persoonlijk letsel wordt beperkt, als u uw handen op een afstand van minder dan 100 mm van het zaagblad moet houden tijdens hetzagen.91 NEDERLANDS OPMERKING: De railvergrendelingsknop

die wordt weergegeven op Afbeelding A moet los staan omdat anders de zaag niet langs de rails

kanglijden. Verstekzaagsneden worden gemaakt met de arm in een andere hoek dan nul graden. Deze hoek is vaak 45º voor het maken van hoeken, maar kan worden ingesteld in iedere stand van nul tot 50º links of 60° rechts. Maak de zaagsnede zoals hierboven wordt beschreven. Wanneer u een zaagsnede in verstek uitvoert op werkstukken die breder zijn dan 51mm x 152mm en korter zijn, plaats dan altijd de langere zijde tegen de langsgeleiding

(AfbeeldingQ). Wanneer u door een bestaande potloodlijn zaagt op een stuk hout, pas de hoek dan zo goed mogelijk aan. Zaag het hout iets te lang af en bepaal in welke richting u de verstekhoek moet aanpassen door de afstand tussen de potloodlijn tot de rand van de zaagsnede te meten, en zaag nogmaals. Dit zal enige oefening vragen, maar het is een veelgebruiktetechniek. Afschuinen Een schuine zaagsnede is een afkortzaagsnede met het zaagblad in een hoek ten opzichte van het hout ingesteld. Draai voor het instellen van de schuine hoek de vergrendelknop voor schuine zaagsneden

los en verplaats de zaag naar links of rechts, zoals gewenst. (De langsgeleiding moet worden verplaatst om plaats te maken.) Draai de vergrendelknop stevig vast zodra de gewenste schuine hoek is ingesteld. Raadpleeg het hoofdstuk Bedieningen voor gedetailleerde instructies over hetafschuinsysteem. Afschuinhoeken kunnen worden ingesteld van 49º rechts tot 49º links en kunnen worden uitgevoerd met de verstekarm ingesteld tussen 50º links of 60º rechts. Wanneer u bepaalde extreme hoeken wilt slagen, zult u de linker of rechter langsgeleiding misschien moeten verwijderen. U kunt de linker of rechter langsgeleiding verwijderen door de afstelknop

enkele slagen los te draaien en de langsgeleiding naar buiten teschuiven. OPMERKING: Raadpleeg Aanpassing van de langsgeleiding in het hoofdstuk Montage en afstellingen voor belangrijke informatie over het aanpassen van de langsgeleidingen voor bepaaldeafschuinzaagsneden. Kwaliteit van de zaagsnede Hoe glad een zaagsnede is, hangt af van een aantal variabelen. Zaken als het materiaal dat wordt gezaagd, het type zaagblad, de scherpte van het zaagblad en de snelheid van het zagen, dragen allemaal bij tot de kwaliteit van dezaagsnede. Wanneer een zo gelijkmatig mogelijke zaagsnede is vereist, voor mallen en ander precisiewerk, zullen een scherp zaagblad (60‑tands carbide) en een langzamere, gelijkmatige zaagsnelheid de gewenste resultatengeven. Zorg er vooral voor dat het materiaal niet kan bewegen of opkruipen tijdens het zagen; klem het stevig op z'n plaats vast. Haal altijd de arm pas omhoog als het zaagblad volledig tot stilstand isgekomen. Als er nog kleine splinters hout aan de achterzijde van het werkstuk uitsteken, plak dan een stuk afdekband op het hout waar de zaagsnede wordt gemaakt. Zaag door de tape heen en verwijder de tape voorzichtig wanneer u klaar bent. Raadpleeg voor de diverse toepassingen van de zaag de lijst van aanbevolen zaagbladen voor uw zaag en kies er een die het beste aan uw eisen voldoet. Raadpleeg Zaagbladen onder Optioneleaccessoires. Frezen (Groeven zagen en rabatzagen) De instructies in de hoofdstukken Afkortzaagsneden, Schuine zaagsneden en Zaagsneden in samengesteld verstek zijn voor zaagsneden door de volledige dikte van het materiaal. De zaag kan ook worden gebruikt voor freeswerkzaamheden zoals het frezen van groeven of sponningen in hetmateriaal. Groefsnede (Afb.A) Raadpleeg Dieptestop voor gedetailleerde instructies voor het instellen van de diepte van de zaagsnede. U kunt het beste met behulp van een stuk afvalhout de gewenste diepte van de zaagsnedebepalen. Houd het hout stevig op de tafel en tegen de langsgeleiding

. Lijn het zaaggebied uit onder het zaagblad. Plaats de zaagarm geheel naar voren, met het zaagblad omlaag. Schakel de zaag in door de aan/uit‑schakelaar

die wordt weergegeven op Afbeelding A in te knijpen. Duw de zaagarm zachtjes achteruit om een groef in het werkstuk te zagen. Laat de aan/uit‑schakelaar los terwijl de arm nog omlaag is. Breng de zaagarm omhoog wanneer het zaagblad geheel tot stilstand is gekomen. Haal altijd de arm pas omhoog wanneer het zaagblad volledig tot stilstand isgekomen. U kunt de groef breder maken door de stappen 1–4 te herhalen tot de gewenste breedte isbereikt. Het werkstuk vastklemmen (Afb. A)

WAARSCHUWING: Beperk het risico van ernstig persoonlijk letsel, zet het gereedschap uit en trek de stekker uit het stopcontact voordat u het verplaatst, accessoires vervangt of aanpassingenuitvoert.

WAARSCHUWING: Een werkstuk dat voor een zaagsnede is vastgeklemd, uitgebalanceerd en bevestigd, kan uit balans raken wanneer de zaagsnede is voltooid. Een niet-uitgebalanceerde belasting kan de zaag of alles waar de zaag op is bevestigd, zoals een tafel of een werkbank, doen kantelen. Ondersteun, wanneer u een zaagsnede maakt die het werkstuk uit de balans kan brengen, het werkstuk goed en zorg ervoor dat de zaag stevig met bouten is vastgezet op een stabiel oppervlak. Persoonlijk letsel kan het gevolgzijn.

WAARSCHUWING: De klemvoet moet steeds boven de grondplaat van de zaag vastgeklemd blijven, wanneer de klem wordt gebruikt. Klem het werkstuk altijd vast op de grondplaat van de zaag – niet op een andere onderdeel van het werkgebied. Controleer dat de klemvoet niet op de rand van de grondplaat van de zaag isgeklemd.

LET OP: Gebruik altijd een werkklem om de controle te behouden en het risico op persoonlijk letsel en beschadiging van het werkstuk tebeperken. Als u het werkstuk niet met de hand op de tafel of tegen de langsgeleiding kunt houden (onregelmatige vorm, enz.) of uw hand zou dan minder dan 100mm van het zaagblad verwijderd zijn, moet u een klem of een andere voorzieninggebruiken. U bereikt de beste resultaten wanneer u de verticale materiaalklem

gebruikt, die bij uw zaag geleverd werd. Aaanvullende klemmen kunnen gekocht worden bij uw plaatselijke verdeler of een DeWALTservicecentrum. Andere hulpmiddelen zoals veerklemmen, lijmklemmen of klemschroeven kunnen waarschijnlijk goed van pas komen bij materiaal van bepaalde afmetingen en vormen. Ga voorzichtig te werk bij het kiezen en plaatsen van deze klemmen. Neem de tijd om de zaagsnede uit te proberen voordat u gaat zagen. De linkse langsgeleiding schuift van kant naar kant om te helpen bij het klemmen Om een klem te plaatsen (Afb.A)

1. Steek de klemstang in het gat achter de langsgeleiding

2. Pas de klem in de hoogte aan door de knop naar links te draaien. En klem omlaag door de

knop naar rechts te draaien. Zorg ervoor dat het werkstuk stevig vastgeklemdis. OPMERKING: Plaats de klem op de tegenovergestelde zijde van de grondplaat bij het schuin afzagen. PROBEER ALTIJD EERST ZAAGSNEDEN UIT (ZAAG UITGESCHAKELD) VOORDAT U ZE UITVOERT, ZODAT U HET PAD VAN HET ZAAGBLAD KUNT CONTROLEREN. CONTROLEER DAT DE KLEM NIET DE WERKING VAN DE ZAAG OF DE BESCHERMKAPVERHINDERT. Lange werkstukken ondersteunen

WAARSCHUWING: Beperk het risico van ernstig persoonlijk letsel, zet het gereedschap uit en trek de stekker uit het stopcontact voordat u het verplaatst, accessoires vervangt of aanpassingenuitvoert. ONDERSTEUN LANGE STUKKENALTIJD. Gebruik nooit een ander persoon in plaats van een uitschuifblad van de tafel of als extra ondersteuning voor een werkstuk dat langer of breder is dan de basis‑verstekzaagtafel, of als hulp bij het aanvoeren, ondersteunen of aantrekken van hetwerkstuk. Ondersteun lange werkstukken op allerlei geschikte manieren, zoals zaagbokken of dergelijke, zodat afgezaagde gedeelten niet kunnenvallen. Het zagen van schilderijlijsten, kleine vitrines en andere vierzijdige elementen (Afb. R) Als u goed wilt begrijpen hoe u de artikelen die hier worden genoemd, kunt maken, stellen wij voor te proberen enkele eenvoudige projecten uit te voeren met afvalhout, totdat u het werken met de zaag "in uw vingerskrijgt". Uw zaag is het perfecte gereedschap voor het in verstek zagen van hoeken, zoals afgebeeld op AfbeeldingR. Tekening 1op AfbeeldingR geeft een verbinding weer die is gemaakt met de afschuinafstelling voor het in verstek zagen van de randen van twee plaatjes hout in hoeken van elk 45º, voor een hoek van 90º. Voor deze verbinding is de verstekarm vergrendeld in de nulpositie en is de afschuinafstelling vergrendeld op 45º. Het hout is met de brede vlakke zijde tegen de tafel geplaatst en de smalle rand tegen de langsgeleiding. Dezelfde zaagsnede kan worden gemaakt door links en rechts verstek te zagen met de brede zijde tegen delangsgeleiding. Sierlijsten en andere lijsten zagen (Afb. R) Tekening 2op AfbeeldingR geeft een verbinding weer die is gemaakt door de verstekarm op 45º te plaatsen en de twee platen in verstek te zagen zodat een hoek van 90º ontstaat. U kunt dit type verbinding maken door de afschuinaanpassing op nul te stellen en de verstekarm op 45º. Plaats het hout weer met de brede vlakke zijde op de tafel en met de smalle zijde tegen delangsgeleiding. De twee tekeningen op AfbeeldingR zijn alleen voor vierzijdigeobjecten. Verandert het aantal zijden, dan veranderen ook de verstekhoeken en de afschuinhoeken. Onderstaande grafiek geeft de juiste instellingen voor het zagen van een uiteenlopende reeksvormen. – VOORBEELDEN – AANTAL ZIJDEN Verstek‑ OF AFSCHUINHOEK 4 45° 5 36° 6 30° 7 25,7° 8 22,5° 9 20° 10 18° In de grafiek wordt ervan uitgegaan dat alle zijden een gelijke lengte hebben. Gebruik voor een vorm die niet in de grafiek wordt getoond, de volgende formule: 180º gedeeld door het aantal zijden is gelijk aan het verstek (als het materiaal verticaal wordt gezaagd) of de afschuinhoek (als het materiaal vlak wordtgezaagd). Samengesteld verstek zagen (Afb. S) Een samengesteld verstek is een zaagsnede die wordt gemaakt door een verstekhoek en een afschuinhoek tegelijkertijd toe te passen. Dit is het type zaagsnede dat wordt gebruikt voor het maken van lijsten of kisten met schuine zijde, zoals er een wordt weergegeven op AfbeeldingS.92 NEDERLANDS

WAARSCHUWING: Als de zaaghoek verandert van zaagsnede tot zaagsnede, controleer dan dat de vergrendelknop van de afschuinhoek en de handgreep voor de verstekvergrendeling stevig zijn vergrendeld. Deze moeten worden vergrendeld nadat u veranderingen hebt aangebracht in de afschuinhoek of hetverstek. Het schema dat hieronder wordt getoond, helpt u bij het kiezen van de juiste afschuinhoek en instellingen van het verstek voor veelgebruikte samengesteldeverstekzaagsneden.

• Selecteer de gewenste hoek A (Afb.S) van uw project en zoek deze hoek op de bijbehorende parabool in hetschema.

• Volg vanaf dat punt de grafiek recht naar beneden en kijk wat de juiste afschuinhoek is en vind in een rechte lijn ook de juisteverstekhoek.

• Stel uw zaag af op de voorgeschreven hoeken en maak een aantal proef zaagsneden. Oefen in het tegen elkaar plaatsen van de de gezaagdedelen. Voorbeeld: Als u een 4‑zijdige kist wilt maken met buitenhoeken van 26º (Hoek A, Afb.S), gebruik dan de parabool rechts boven. Zoek waar zich 26° bevindt op de schaalverdeling. Volg de horizontale snijdende lijn naar beide zijden voor een instelling van de verstekhoek op de zaag (42°). Volg op dezelfde wijze de verticale snijdende lijn naar de bovenzijde of de onderzijde voor de instelling van de afschuinhoek van de zaag (18°). Probeer altijd de zaagsneden uit op wat afvalhout zodat u de instellingen van de zaag kuntcontroleren. STEL DEZE AFSCHUINHOEK IN OP DE ZAAG STEL DEZE VERSTEKHOEK IN OP DE ZAAG HOEK VAN DE ZIJDE VAN HET VAK (HOEK “A”) VIERKANT VAK 6-ZIJDIG VAK 8-ZIJDIG VAK Sierplinten zagen (Afb. T) PROBEER VOOR U EEN ZAAGSNEDE MAAKT ALTIJD DE ZAAGSNEDE UIT ZONDER DE ZAAG IN TESCHAKELEN. Rechte zaagsneden van 90°: Plaats het hout tegen de langsgeleiding en houd het op zijn plaats, zoals wordt weergegeven op AfbeeldingT. Schakel de zaag in, laat het zaagblad volledig op snelheid komen en maak de zaagsnede door de arm gelijkmatig omlaag tebrengen. Sierplinten zagen tot 165mm verticaal tegen de langsgeleiding (Afb.L, T) OPMERKING: Gebruik de schuifvergrendeling van de hendel, die wordt weergegeven op Afbeelding L1 wanneer u sierplinten zaagt van 76 mm tot 165 mm hoog verticaal tegen delangsgeleiding. Plaats het materiaal zoals wordt weergegeven op AfbeeldingT. Alle zaagsneden moeten worden gemaakt met de achterzijde van de sierlijst tegen de langsgeleiding en met de onderzijde van de sierlijst tegen detafel. Binnenhoek Buitenhoek Linkerzijde

1. Verstek links 45°

2. Behalve linkerzijde van

2. Behalve linkerzijde van

zaagsnede Rechterzijde

1. Verstek rechts 45°

2. Behalve rechterzijde van

2. Behalve rechterzijde van

zaagsnede Materiaal tot 165mm kan worden gezaagd zoals hierboven wordtbeschreven. Kroonlijsten zagen Uw verstekzaag is beter geschikt voor het zagen van kroonlijsten dan om het even welk ander gereedschap. Om perfect te passen, moeten kroonlijsten met uiterste precisie in samengesteld verstek wordengezaagd. De twee oppervlakken op een gegeven stuk kroonlijst hebben een hoek, die bij samenvoeging precies 90° vormt. De meeste, maar niet alle, kroonlijsten hebben een bovenhoek achter (het deel dat plat tegen het plafond past) van 52° en onderhoek achter (het deel dat tegen de wand past) van 38°. Uw verstekzaag heeft speciale vaste vooringestelde verstekpunten op 31,6º links en rechts voor het zagen van kroonlijsten in de juiste hoek en pallen voor de afschuinhoekstop bij 33,9º links en rechts. Er is ook een merkteken op de schaalverdeling voor een afschuinhoek op 33,9°. Onderstaand schema geeft de juiste instellingen voor het zagen van kroonlijsten. (De getallen voor de instellingen van verstekhoek en afschuinhoek zijn zeer precies en het is niet gemakkelijk deze nauwkeurig op uw zaag in te stellen.) Aangezien de hoeken van de meeste kamers niet precies 90° zijn, moet u toch uw instellingen nauwkeurigafstellen. HET VOORAF PROEFZAGEN MET AFVALMATERIAAL IS UITERST BELANGRIJK! Instructies voor het zagen van kroonlijsten die vlak liggen en de functies voor samengesteld verstek gebruiken (Afb.A, U)

1. Leg de kroonlijst met de brede achterzijde plat op de zaagtafel

2. Bovenzijde van kroonlijst tegen langsgeleiding

3. De instellingen hieronder zijn voor alle standaard (U.S.) kroonlijsten met hoeken van 52°

en 38°. Binnenhoek Buitenhoek Linkerzijde

1. Afschuinhoek links 33,9°

2. Verstektafel ingesteld op

3. Behalve linker uiteinde van

2. Verstektafel ingesteld op

3. Behalve linker uiteinde van

zaagsnede Rechterzijde

1. Afschuinhoek rechts 33,9°

2. Verstektafel ingesteld op

3. Behalve rechter uiteinde van

2. Verstektafel ingesteld op

3. Behalve rechter uiteinde van

zaagsnede Vergeet het volgende niet bij het instellen van afschuin‑ en verstekhoeken voor alle samengestelde verstekhoeken: De hoeken die worden weergegeven voor kroonlijsten zijn zeer nauwkeurig en moeilijk om exact in te stellen. Aangezien zij gemakkelijk wat kunnen verschuiven en er maar heel weinig vertrekken zijn die precies rechte hoeken hebben, moeten alle instellingen op een stuk afvalmateriaal wordengetest. HET VOORAF PROEFZAGEN MET AFVALMATERIAAL IS UITERST BELANGRIJK! Alternatieve methode voor het zagen van kroonlijsten (Afb.V) Plaats de kroonlijst op de tafel onder een hoek tussen de langsgeleiding

, zoals wordt weergegeven op AfbeeldingV. Gebruik van het accessoire voor kroonlijsten (DW7084) wordt sterk aanbevolen omdat dit zeer nauwkeurig en gemakkelijk werkt. Het langsgeleidingaccessoire voor het zagen van kroonlijsten is verkrijgbaar bij uw plaatselijkeverdeler. Het voordeel van het volgens deze methode zagen van kroonlijsten is dat er geen schuine zaagsnede nodig is. Er kunnen zeer kleine veranderingen in de verstekhoek worden aangebracht zonder gevolgen voor de afschuinhoek. Op deze manier kan voor andere hoeken dan hoeken van 90° de zaag snel en gemakkelijk worden aangepast. Gebruik het langsgeleidingaccessoire voor het zagen van kroonlijsten om de hoek te bewaren waarin de kroonlijst tegen de muur bevestigd moetworden. Instructies voor het zagen van kroonlijsten onder een hoek tussen de langsgeleiding en de grondplaat voor alle zaagsneden

1. Leg de kroonlijst zo neer dat de onderzijde van de kroonlijst (het gedeelte dat tegen de

wand uitkomt) tegen de langsgeleiding ligt en de bovenzijde van de kroonlijst op de zaagtafel onderplaat, rust, zoals wordt weergegeven op AfbeeldingV.

2. De gehoekte "vlakke gedeelten" aan de achterzijde van de kroonlijst moeten recht tegen

de langsgeleiding en de onderplaat van de zaagliggen. Binnenhoek Buitenhoek Linkerzijde

1. Verstek rechts 45°

2. Behalve rechterzijde van

2. Behalve rechterzijde van

zaagsnede Rechterzijde

1. Verstek links 45°

2. Behalve linkerzijde van

2. Behalve linkerzijde van

zaagsnede Speciale zaagsneden MAAK NOOIT EEN ZAAGSNEDE ALS HET MATERIAAL NIET STEVIG VASTLIGT OP DE TAFEL EN TEGEN DELANGSGELEIDING. Aluminium zagen (Afb.A, W) GEBRUIK VOOR HET ZAGEN VAN ALUMINIUM ALTIJD HET SPECIAAL VOOR HET ZAGEN VAN ALUMINIUM VERVAARDIGDE ZAAGBLAD. Deze zijn verkrijgbaar bij uw plaatselijke DeWALT verdeler of een DeWALT servicecentrum. Voor bepaalde werkstukken zal, vanwege hun grootte, vorm of oppervlakteafwerking, misschien een klem of een andere bevestigingsmethode nodig zijn om beweging tijdens het zagen te voorkomen. Plaats het materiaal zodat u om de dunste dwarsdoorsnede zult zagen, zoals wordt weergegeven op Afbeelding W. Afbeelding W geeft ook de foute manier om deze profielen te zagen weer. Gebruik bij het zagen van aluminium een snijsmeermiddel. Breng het snijmiddel direct aan op het zaagblad

, voor het zagen. Breng het snijmiddel nooit aan op een bewegendzaagblad. De was, verkrijgbaar bij de meeste ijzerwinkels, biedt een goede smering en zorgt ervoor dat er geen splinters aan het zaagblad blijvenplakken. Zet het werkstuk zeker goedvast. Raadpleeg Zaagbladen onder Optionele accessoires voor het juistezaagblad.93 nEDERLAnDs Gebogen stukken (Afb.X, Y) Wanneer u gebogen stukken zaagt, moet u ze altijd plaatsen zoals wordt weergegeven op Afbeelding X en nooit zoals wordt weergegeven op Afbeelding Y. Wanneer u het stuk niet goed plaatst zal dat ertoe leiden dat het zaagblad aan het eindevastloopt. Kunststoffen leidingen of andere ronde stukken zagen U kunt met uw zaag gemakkelijk kunststof leiding zagen. Het moet worden gezaagd als hout en sTEVIG TEGEn DE LAnGsGELEIDInG WORDEn GEkLEMD OF GEHOUDEn ZODAT HET nIET kAn WEGROLLEn. Dit is uiterst belangrijk wanneer u zaagsnede onder een hoekmaakt. Grote stukken zagen (Afb.Z) Zo nu en dan zult u een stuk hout willen zagen dat iets te groot is en niet onder de onderste beschermkap past. Als dat zo is, plaats dan eenvoudigweg uw rechterduim op de bovenzijde van de beschermkapen rol de beschermkap net genoeg omhoog voor het werkstuk, zoals wordt weergegeven op Afbeelding Z. Vermijd dit zoveel mogelijk, maar als het niet anders kan zal de zaag goed werken en een grotere zaagsnede uitvoeren. MAAK DE BESCHERMKAP NOOIT VAST MET TAPE OF WAT DAN OOK, WANNEER U MET DEZE ZAAGWERKT. ONDERHOUD DeWALT elektrisch gereedschap is ontworpen om gedurende lange tijd te functioneren met een minimum aan onderhoud. Het continu naar tevredenheid functioneren hangt af van de juiste zorg voor het gereedschap en regelmatigereiniging.

WAARSCHUWING: Beperk het gevaar op ernstig persoonlijk letsel tot een minimum: zet de machine uit en neem de accu uit, voordat u een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert. Een onvoorziene opstart kan letselveroorzaken.

WAARSCHUWING: Als het zaagblad is versleten, vervang het dan door een nieuw scherpzaagblad. Gebruik GEEN smeermiddelen of reinigingsmiddelen (vooral niet in spuitbussen) in de buurt van de kunststof beschermkap. Het polycarbonaat materiaal dat in de beschermkap wordt gebruikt, kan door bepaalde chemicaliën wordenaangetast.

1. Alle lagers zijn afgesloten. Ze zijn gesmeerd voor de totale levensduur en vereisen

2. Verwijder zo nu en dan alle stof‑ en houtdeeltjes bij EN ONDER de basisplaat en het

draaiplateau. Ook al is de zaag voorzien van gaten zodat het stof er door kan, is het toch mogelijk dat stof zichophoopt. Smering Uw elektrische gereedschap heeft geen aanvullende smeringnodig. Reiniging Controleer vóór gebruik zorgvuldig de bovenste beschermkap van het zaagblad, de beweegbare onderste beschermkap van het zaagblad en ook de stofafzuigbuis om vast te stellen dat zij goed zullen functioneren. Zorg ervoor dat spaanders, stof of een deel van het werkstuk niet kunnen leiden tot blokkering van één van defuncties. Als er gedeelten van het werkstuk tussen het zaagblad en de beschermkappen bekneld zitten trek de stekker van de machine dan uit het stopcontact en volg de instructies die worden gegeven in het deel Een zaagblad vervangen of een nieuw zaagblad plaatsen. Verwijder de vastgelopen delen en monteer het zaagbladopnieuw.

WAARSCHUWING: Blaas vuil en stof door middel van droge lucht uit de hoofdbehuizing, zo vaak u ziet dat vuil zich in en rond de ventilatieopeningen verzamelt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker wanneer u deze procedureuitvoert.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicaliën voor het reinigen van niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de materialen die in deze onderdelen worden gebruikt, week maken. Gebruik een doek die alleen met water en een milde zeepoplossing vochtig is gemaakt. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in eenvloeistof.

WAARSCHUWING: Beperk het risico van letsel, maak het blad van de werkbank regelmatigschoon.

WAARSCHUWING: Beperk het risico van letsel, maak het systeem voor stofverzameling regelmatigschoon. Reiniging van het werklicht Het werklicht presteert het best wanneer u de volgende onderhoudswerkzaamheden regelmatiguitvoert.

1. Verwijder voorzichtig zaagsel en vuil van de lens van het werklicht en gebruik daarvoor

2. Gebruik GEEN oplosmiddelen van welke aard dan ook, deze kunnen de lens beschadigen.

3. Stof kan het werklicht blokkeren en dan kan het licht de zaaglijn niet zorgvuldigaangeven.

4. Volg de instructiehandleiding van de verstekzaag voor het verwijderen en plaatsen van het

5. Reinig terwijl het zaagblad is uitgenomen de aanslag en vuilresten van het zaagblad.

Aanslag en vuil kunnen het werklicht blokkeren en dan kan het licht de zaaglijn niet zorgvuldigaangeven. Als optie verkrijgbare accessoires

WAARSCHUWING: Aangezien accessoires die niet door DeWALT worden aangeboden niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te beperken, mogen alleen door DeWALT aanbevolen accessoires met dit product gebruiktworden. ZAAGBLADEn: GEBRUIK ALTIJD ZAAGBLADEN VAN 305 mm MET ASGATEN VAN 25,4 mm. NOMINALE SNELHEID MOET TEN MINSTE 4800TPM ZIJN. Gebruik nooit zaagbladen met een kleinere diameter. Deze zullen nooit goed kunnen worden afgeschermd. Gebruik alleen afkortzaagbladen! Gebruik geen zaagbladen die bedoeld zijn voor overlangse verzaging, combinatiezaagbladen of zaagbladen met grotere hoeken dan 7°. BEsCHRIJVInG VAn ZAAGBLADEn

TOEPASSING DIAMETER TANDEN

Constructiezaagbladen (dunne plaat met anti‑kleef rand) Algemene toepassing 305 mm 40 Fijne afkortzaagsneden 305 mm 60 Zaagbladen voor houtbewerking (leveren gladde, schone zaagsneden) Fijne afkortzaagsneden 305 mm 80 Non‑ferrometalen 305 mm 96 Vraag uw dealer nadere informatie over de juisteaccessoires. Bescherming van het milieu Gescheiden afvalinzameling. Producten en accu's die zijn voorzien van dit symbool mogen niet bij het normale huishoudafval wordenweggegooid. Producten en accu's bevatten materialen die kunnen worden herwonnen en gerecycled waardoor de vraag naar grondstoffen afneemt. Recycle elektrische producten en accu's volgens de ter plaatse geldende voorschriften. Nadere informatie is beschikbaar op www.2helpU.com. Oplaadbare accu Deze accu met lange levensduur moet worden opgeladen wanneer de accu niet voldoende vermogen levert voor werkzaamheden die eerder zonder veel moeite werden gedaan. Ruim de accu aan het einde van zijn technische levensduur op en houd daarbij rekening met het milieu:

• Maak de accu geheel leeg en haal de accu vervolgens uit hetgereedschap.

• Li‑Ion‑cellen kunnen worden gerecycled. Breng ze terug bij uw leverancier of naar het milieupark bij u in de buurt. De ingezamelde accu's zullen worden gerecycled of op juiste wijze tot afval wordenverwerkt.94 NEDERLANDS Gids voor het oplossen van problemen

VOLG VOORAL DE VEILIGHEIDSREGELS EN INSTRUCTIES

PROBLEEM! WAT IS ER MIS? WAT MOET U DOEN Zaag start niet De accu is niet geplaatst Plaats de accu. Raadpleeg Accupack plaatsen enverwijderen. De accu is niet opgeladen Laad de accu op. RaadpleegOplaadprocedure. Zaag oververhit Wacht enkele minuten zodat de zaag kanafkoelen. Accu's oververhit Wacht enkele minuten zodat de accu's kunnenafkoelen. Zaag maakt zaagsneden waarmee u niet tevreden bent Bot zaagblad Vervang zaagblad. Raadpleeg Een zaagblad vervangen of een nieuw zaagblad plaatsen. Zaagblad achterstevoren gemonteerd Draai het zaagblad om. Raadpleeg Een zaagblad vervangen of een nieuw zaagblad plaatsen. Lijm of teer op het zaagblad Verwijder het zaagblad en reinig het met grof staalwol en terpentine of met eenovenreiniger. Onjuist zaagblad voor het werk dat u aan het doen bent Vervang het zaagblad door een zaagblad van een ander type. Raadpleeg Zaagbladen onder Optionele accessoires. ZAAGLIJN-werkverlichting knippert De accu is niet opgeladen Laad de accu op. RaadpleegOplaadprocedure. Machine trilt heel erg Zaag niet stevig gemonteerd op standaard ofwerkbank. Zet alle bevestigingsmateriaal goed vast. Raadpleeg Montage op werkbank. Standaard of werkbank staat op een ongelijke vloer Plaats de standaard of werkbank op een vlak, waterpas oppervlak. Raadpleeg Kennismaking. Beschadigd zaagblad Vervang zaagblad. Raadpleeg Een zaagblad vervangen of een nieuw zaagblad plaatsen. Maakt geen nauwkeurige zaagsneden in verstek Verstekschaalverdeling is niet goed afgesteld Controleer en stel af. Raadpleeg Afstelling van de verstekschaalverdelingonder Montage en afstellingen. Zaagblad staat niet haaks op de langsgeleiding Controleer en stel af. Raadpleeg Afstelling van de verstekschaalverdelingonder Montage en afstellingen. Zaagblad staat niet haaks op de tafel Controleer en stel af. Raadpleeg Afschuinhoek haaks op de tafel uitlijnen onder Montage en afstellingen. Werkstuk beweegt Klem het werkstuk stevig vast op de langsgeleiding of lijm schuurpapier 120met rubbercement op delangsgeleiding. Zaagplaat versleten of beschadigd Breng het naar eenservicecentrum. Verstekaanduiding is niet goed afgesteld Controleer en stel af. Raadpleeg Afstelling van de verstekaanduiding onder Montage enafstellingen. Materiaal klemt het zaagblad Gebogen materiaal zagen Raadpleeg Gebogen onder Speciale zaagsneden.95 nORsk Norsk (oversatt fra de originale instruksjonene) GJÆRSAG DCS781 Du har valgt et DeWALT verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DeWALT til en meget pålitelig partner for profesjonelle brukere av elektriskverktøy. Tekniske data DCS781 Spenning V
