KULLANIM KILAVUZU DCS781 DEWALT

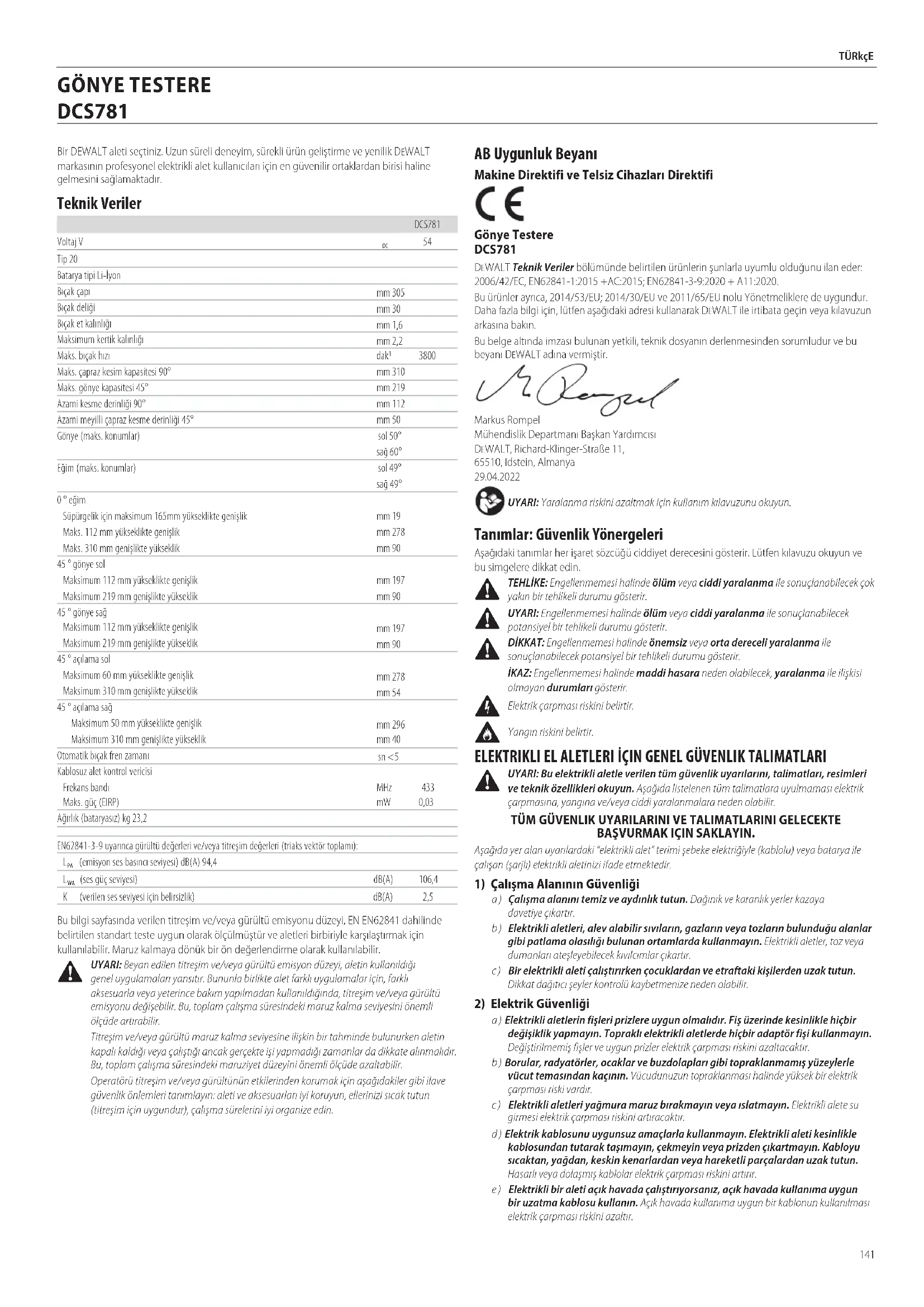

DCS781 Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DeWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesinisağlamaktadır. Teknik Veriler DCS781 Voltaj V

Tip 20 Batarya tipi Li‑İyon Bıçak çapı mm 305 Bıçak deliği mm 30 Bıçak et kalınlığı mm 1,6 Maksimum kertik kalınlığı mm 2,2 Maks. bıçak hızı dak

Maks. çapraz kesim kapasitesi 90° mm 310 Maks. gönye kapasitesi 45° mm 219 Azami kesme derinliği 90° mm 112 Azami meyilli çapraz kesme derinliği 45° mm 50 Gönye (maks. konumlar) sol 50° sağ 60° Eğim (maks. konumlar) sol 49° sağ 49° 0 ° eğim Süpürgelik için maksimum 165mm yükseklikte genişlik mm 19 Maks. 112 mm yükseklikte genişlik mm 278 Maks. 310 mm genişlikte yükseklik mm 90 45 ° gönye sol Maksimum 112 mm yükseklikte genişlik mm 197 Maksimum 219 mm genişlikte yükseklik mm 90 45 ° gönye sağ Maksimum 112 mm yükseklikte genişlik mm 197 Maksimum 219 mm genişlikte yükseklik mm 90 45 ° açılama sol Maksimum 60 mm yükseklikte genişlik mm 278 Maksimum 310 mm genişlikte yükseklik mm 54 45 ° açılama sağ Maksimum 50 mm yükseklikte genişlik mm 296 Maksimum 310 mm genişlikte yükseklik mm 40 Otomatik bıçak fren zamanı sn <5 Kablosuz alet kontrol vericisi Frekans bandı Maks. güç (EIRP) MHz

0,03 Ağırlık (bataryasız) kg 23,2 EN62841‑3‑9 uyarınca gürültü değerleri ve/veya titreşim değerleri (triaks vektör toplamı):

(emisyon ses basıncı seviyesi) dB(A) 94,4

(ses güç seviyesi) dB(A) 106,4 K (verilen ses seviyesi için belirsizlik) dB(A) 2,5 Bu bilgi sayfasında verilen titreşim ve/veya gürültü emisyonu düzeyi, EN EN62841 dahilinde belirtilen standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Maruz kalmaya dönük bir ön değerlendirme olarakkullanılabilir.

UYARI: Beyan edilen titreşim ve/veya gürültü emisyon düzeyi, aletin kullanıldığı genel uygulamaları yansıtır. Bununla birlikte alet farklı uygulamalar için, farklı aksesuarla veya yeterince bakım yapılmadan kullanıldığında, titreşim ve/veya gürültü emisyonu değişebilir. Bu, toplam çalışma süresindeki maruz kalma seviyesini önemli ölçüdeartırabilir. Titreşim ve/veya gürültü maruz kalma seviyesine ilişkin bir tahminde bulunurken aletin kapalı kaldığı veya çalıştığı ancak gerçekte işi yapmadığı zamanlar da dikkate alınmalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüdeazaltabilir. Operatörü titreşim ve/veya gürültünün etkilerinden korumak için aşağıdakiler gibi ilave güvenlik önlemleri tanımlayın: aleti ve aksesuarları iyi koruyun, ellerinizi sıcak tutun (titreşim için uygundur), çalışma sürelerini iyi organizeedin. AB Uygunluk Beyanı Makine Direktifi ve Telsiz Cihazları Direktifi Gönye Testere DCS781 DeWALT Teknik Veriler bölümünde belirtilen ürünlerin şunlarla uyumlu olduğunu ilan eder: 2006/42/EC, EN62841‑1:2015 +AC:2015; EN62841‑3‑9:2020 + A11:2020. Bu ürünler ayrıca, 2014/53/EU; 2014/30/EU ve 2011/65/EU nolu Yönetmeliklere de uygundur. Daha fazla bilgi için, lütfen aşağıdaki adresi kullanarak DeWALT ile irtibata geçin veya kılavuzun arkasınabakın. Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DeWALT adınavermiştir. Markus Rompel Mühendislik Departmanı Başkan Yardımcısı DeWALT, Richard‑Klinger‑Straße 11, 65510, Idstein, Almanya

UYARI: Yaralanma riskini azaltmak için kullanım kılavuzunuokuyun. Tanımlar: Güvenlik Yönergeleri Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyun ve bu simgelere dikkatedin.

TEHLİKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumugösterir.

UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumugösterir.

DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumugösterir. İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumlarıgösterir.

UYARI: Bu elektrikli aletle verilen tüm güvenlik uyarılarını, talimatları, resimleri ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara nedenolabilir. TÜM GÜVENLIK UYARILARINI VE TALIMATLARINI GELECEKTE BAŞVURMAK IÇINSAKLAYIN. Aşağıda yer alan uyarılardaki “elektrikli alet” terimi şebeke elektriğiyle (kablolu) veya batarya ile çalışan (şarjlı) elektrikli aletinizi ifadeetmektedir.

1) Çalışma Alanının Güvenliği

a ) Çalışma alanını temiz ve aydınlık tutun. Dağınık ve karanlık yerler kazaya davetiyeçıkartır. b ) Elektrikli aletleri, alev alabilir sıvıların, gazların veya tozların bulunduğu alanlar gibi patlama olasılığı bulunan ortamlarda kullanmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlarçıkartır. c ) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkat dağıtıcı şeyler kontrolü kaybetmenize nedenolabilir.

2) Elektrik Güvenliği

a ) Elektrikli aletlerin fişleri prizlere uygun olmalıdır. Fiş üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskiniazaltacaktır. b ) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riskivardır. c ) Elektrikli aletleri yağmura maruz bırakmayın veya ıslatmayın. Elektrikli alete su girmesi elektrik çarpması riskiniartıracaktır. d ) Elektrik kablosunu uygunsuz amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskiniartırır. e ) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskiniazaltır.142 TÜRkçE Aküler Şarj Aletleri/Şarj Süreleri (Dakika)** Kat. # V

Ağırlık *Veri kodu 201811475B veya sonrası **Veri kodu 201536veya sonrası f ) Elektrikli aleti nemli bir ortamda çalıştırmak kaçınılmazsa, topraklama arızası devre kesicisi (GFCI) korumalı bir güç kaynağı kullanın. Bir GFCI kullanılması elektrik şoku riskiniazaltır.

a ) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi fiziksel yaralanmaylasonuçlanabilir. b ) Koruyucu ekipman kullanın. Daima koruyucu gözlük takın. Koşullara uygun bir toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması fiziksel yaralanmalarıazaltacaktır. c ) İstem dışı çalıştırılmasını önleyin. Cihazı güç kaynağına ve/veya bataryaya bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düğme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiyeçıkartır. d ) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar fiziksel yaralanmaya nedenolabilir. e ) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanaktanır. f ) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar veya uzun saç hareketli parçalaratakılabilir. g ) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleriazaltabilir. h ) Aletlerin sık kullanımı sonucu oluşan aşinalığın keyfi davranışta bulunmanıza ve aletle ilgili güvenlik ilkeleri ihmal etmenize neden olmasına izin vermeyin. Dikkatsiz bir hareket bir anda ciddi yaralanmalara nedenolabilir.

4) Elektrikli Aletin Kullanım Ve Bakımı

a ) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenliçalışacaktır. b ) Düğme aleti çalıştırmıyor ve kapatmıyorsa aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesigerekmektedir. c ) Herhangi bir ayarlama, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya eğer demonte edilebilir tipteyse, bataryayı aletten ayırın. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskiniazaltacaktır. d ) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elindetehlikelidir. e ) Elektrikli aletler ve aksesuarlarının bakımını yaptırın. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasındankaynaklanır. f ) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi dahakolaydır. g ) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun, çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara nedenolabilir. h ) Tüm tutamakları ve tutma yerlerini kuru, temiz ve üzerinde yağ veya gres bulunmayacak şekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenli bir şekilde tutulması ve kontrol edilmesine izinvermez.

5) Akülü Alet Kullanım ve Bakımı

a ) Yalnızca üretici tarafından belirtilen cihazla şarj edin. Bir batarya için uygun olan şarj cihazı başka bir batarya ile kullanıldığında yangın tehlikesiyaratabilir. b ) Elektrikli aletleri sadece özel olarak beraberinde temin edilen bataryalarla kullanın. Herhangi başka bir batarya kullanımı yaralanma ve yangın tehlikesiyaratabilir. c ) Batarya kullanılmadığında, iki kutbu birbirine temas ettirebilecek ataç, bozuk para, anahtar, çivi, vida ve diğer küçük metal nesnelerden uzak tutun. Batarya kutuplarının kısa devre yaptırılması yanık veya yangına nedenolabilir. d ) Kötü şartlar altında, batarya sıvı sızdırabilir, temastan kaçının. Yanlışlıkla temas halinde, suyla yıkayın. Sıvı gözlere temas ederse, ayrıca doktora da başvurun. Bataryadan sızan sıvı tahriş veya yanıklara nedenolabilir. e ) Hasarlı ya da modifiye edilmiş bir batarya veya aleti kullanmayın. Hasarlı ya da modifiye edilmiş bataryalar yangın, patlama veya yaralanma riskiyle sonuçlanan beklenmedik durumlara nedenolabilir. f ) Bir batarya veya aleti ateşe veya aşırı ısıya maruz bırakmayın. Ateş veya 130°C üzeri ısıya maruz kalması patlamaya nedenolabilir. g ) Tüm şarj talimatlarına uyun ve talimatlarda belirtilen sıcaklık aralığı dışında batarya veya aleti şarj etmeyin. Doğru olmayan şekilde veya belirtilen aralık dışındaki sıcaklıklarda şarj edilmesi bataryaya hasar verebilir ve yangın riskini artırabilir.

a ) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili DEWALT servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesinisağlayacaktır. b ) Hasar görmüş bataryalara asla serviste bulunmayın. Bataryaların servisi sadece üretici veya yetkili servis tarafındanyapılabilir. Gönye Testereler için Güvenlik Talimatları a ) Gönye Testereler, ahşap veya benzeri malzemelerin kesilmesi için tasarlanmıştır ve demir çubuk, saplama vb. gibi demir içeren malzemelerin kesilmesi için aşındırıcı kesme diski ile birlikte kullanılamaz. Aşınma tozu, alt siper gibi hareketli parçaların sıkışmasına neden olur. Aşındırıcı kesmeler sonucu oluşan kıvılcımlar alt siperi, kesme ek parçası ve diğer plastik parçaların yanmasına nedenolur. b ) Çalışılan parçayı mümkün olduğu sürece kelepçelerle sabitleyin. Çalışılan parçayı elle destekliyorsanız ellerinizi testere bıçağının her iki tarafına en az 100mm mesafede tutmalısınız. Güvenli bir şekilde kelepçelemek veya elle tutmak için çok küçük olan parçaları kesmek için bu testereyi kullanmayın. Elleriniz testere bıçağına çok yakın yerleştirilirse bıçakla temas sonucu yaralanma riskiartabilir. c ) Çalışılan parça hareketsiz olmalı ve kelepçeyle sabitlenmelidir veya hem çit hem de masaya tutturulmalıdır. Çalışılan parçayı bıçağa yönlendirme veya kesme işlemini kesinlikle elle yapmayın. İyi sabitlenmemiş veya hareket eden çalışma parçaları yüksek hızla fırlayarak yaralanmalara nedenolabilir. d ) Testereyi çalışılan parçaya ittirin. Testereyi çalışılan parçaya doğru çekmeyin. Bir kesim yapmak için testere kafasını kaldırın ve kesme yapmadan önce çalışılan parçanın üzerine çekin, motoru çalıştırın ve testereyi çalışılan parçaya ittirin. Çekme stroku üzerinde kesim yapılması testere bıçağının çalışma parçasının üst kısmına tırmanmasına ve bıçak düzeneğinin operatöre doğru çok sert şekilde fırlamasına nedenolabilir. e ) Kesinlikle ellerinizi testere bıçağının ön veya arka tarafındaki kesim hattına doğru uzatmayın. Çalışma parçasını "çapraz elle" yani testere bıçağının sağ tarafındaki çalışma parçasını sol elle tutmak veya tersi şekilde tutmak çoktehlikelidir. f ) Bıçak dönerken odun parçalarını temizlemek veya diğer herhangi bir nedenle herhangi elinizi çitin arkasında testere bıçağının 100mm'den daha fazla yaklaştırmayın. Ellerinizin dönen testere bıçağına yakınlığı anlaşılamayabilir ve ciddi şekilde yaralanmanıza nedenolabilir. g ) Kesmeden önce çalışılan parçayı kontrol edin. Çalışılan parça eğilmiş veya bükülmüşse, parçayı dışa eğilmiş kısmı çite bakacak şekilde kelepçeleyin. Kesim hattı boyunca çalışılan parça, çit ve masa arasında herhangi bir boşluk bulunmadığından daima emin olun. Eğilmiş veya bükülmüş çalışma parçaları kıvrılabilir veya yönü değişebilir ve kesim sırasında döner testere bıçağının üstüne gelebilir. Çalışılan parça üzerinde herhangi bir çivi veya yabancı nesnebulunmamalıdır. h ) Masa üzerinde, çalışılan parça haricindeki tüm aletler, ahşap parçaları kaldırılana kadar testereyi kullanmayın. Dönen bıçağa temas eden, ufak kir birikintileri, gevşek ahşap parçaları veya diğer nesneler yüksek hızlafırlayabilir. i ) Tek seferde sadece bir iş parçası kesin. Birikmiş birden fazla iş parçası yeterince iyi kelepçelenemez veya kavranamaz ve kesme sırasında bıçak üzerine denk gelebilir veya yerindenkayabilir. j ) Gönye testerenin kullanılmadan önce düz ve sabit bir çalışma yüzeyine monte edildiğinden veya koyulduğundan emin olun. Düz ve sabit bir çalışma yüzeyi gönye testerenin dengesiz hale gelmesi riskiniazaltır. k ) İşinizi planlayın. Eğim veya gönye açı ayarını değiştirmek istediğiniz her seferinde çitin bıçak veya koruma siperi sistemiyle temas etmediğinden emin olun. Aleti çalıştırmadan ve masada herhangi bir iş parçası bulunmadan önce çitle herhangi bir girişim veya çiti kesme tehlikesi bulunmadığından emin olmak için testere bıçağını tam olarak önceden belirlenmiş bir kesime doğru hareketettirin. l ) Tezgah üstünden daha geniş veya uzun bir iş parçası için tezgah uzantıları, testere tezgahları vb. gibi yeterli desteği sağlayın. Gönye testere tablasından daha geniş veya uzun bir iş parçaları sağlam desteklenmezse devrilebilir. Eğer kesilen parça veya iş parçası devrilirse, alt siperi kaldırabilir veya dönen bıçak tarafındanfırlatılabilir. m ) Başka bir insanı bir tezgah uzantısı yerine veya ilave destek olarak kullanmayın. Çalışılan parça için dengesiz destek kesme işlemi sırasında bıçağın tutukluk yapmasına veya iş parçasının sizi veya yardım eden kişiyi dönen bıçağa çekecek şekilde kaymasına nedenolabilir.143 TÜRkçE n ) Kesilen parça hiç bir şekilde dönen testere bıçağına sıkıştırılmamalı veya bastırılmamalıdır. Örneğin uzunluk sınırları kullanılan dar alanlarda, kesilen parça bıçağa takılabilir ve şiddetli bir şekildefırlayabilir. o ) Daima demir çubuk veya boru gibi yuvarlak malzemeleri doğru şekilde desteklemek için tasarlanmış bir kelepçe veya sabitleyici kullanın. Demir çubuklar kesim sırasında yuvarlanma eğilimine sahiptir, bu da bıçağın "kapmasına" ve iş parçasını elinizle birlikte bıçağa çekmesine nedenolabilir. p ) Bıçağın çalışılan iş parçasına temas etmeden önce tam hıza ulaşmasını sağlayın. Bu durum iş parçasının fırlaması riskiniazaltacaktır. q ) İş parçası veya bıçak sıkışırsa gönye testereyi kapalı konuma getirin. Tüm hareketli parçaların durmasını bekleyin ve fişini güç kaynağından çekin ve/ veya bataryayı çıkartın. Ardından sıkışan malzemeyi serbest bırakmaya çalışın. Sıkışmış bir malzemeyle kesme işlemine devam edilmesi kontrolün kaybedilmesine veya gönye testerenin hasar görmesine nedenolabilir. r ) Kesme işlemini tamamladıktan sonra, düğmeyi serbest bırakın, testere kafasını aşağı eğin ve kesilen parçayı çıkartmadan önce bıçağın durmasını bekleyin. Ellerinizin boşta dönen bıçağa yaklaştırılmasıtehlikelidir. s ) Tamamlanmamış bir kesim yaparken veya testere kafası tam olarak aşağı konumda olmadan önce düğmeyi serbest bırakırken kolu sıkıca tutun. Testerenin frenleme eylemi testere kafasının aniden aşağıya düşmesine ve bir yaralanma riski oluşmasına nedenolabilir. Gönye Testereler için Ek Güvenlik Kuralları

UYARI: Aşina olma durumunun (testerenin sık kullanımından ötürü kazanılan) güvenlik kurallarına uymanın yerine geçmesine izin vermeyin. Bir saniyelik dikkatsizliğin bile, ciddi yaralanmalara yol açabileceğini kesinlikleunutmayın.

UYARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasar veya yaralanmaylasonuçlanabilir.

UYARI: Tüm talimatlar okunana ve anlaşılana kadar bataryayı üniteye takmayın

• Talimatlara göre tam olarak monte edilmeden ve kurulum yapılmadan önce BU MAKİNEYİ KULLANMAYIN. Kurulumu hatalı yapılmış bir makine ciddi yaralanmaya nedenolabilir.

• Bu makinenin çalışmasıyla ilgili tam bilgi sahibi değilseniz bir yönetici, eğitmen veya başka bir deneyimli kişiden YARDIM ALIN. Bilgi emniyet sağlar..

• BIÇAĞIN DOĞRU YÖNDE DÖNDÜĞÜNDEN emin olun. Testere dişleri, testere üzerinde işaretlendiği şekilde dönme yönünü gösteriyorolmalıdır.

• Çalıştırmadan önce TÜM KELEPÇE SAPLARINI, DÜĞMELERİ VE KOLLARI SIKIN. Gevşek kelepçeler, parçalar veya iş parçasının yüksek hızla fırlamasına nedenolabilir.

• TESTERE KAFASINI TAMAMEN AŞAĞI KONUMDAN KONTROLSÜZ BİR ŞEKİLDE SERBEST BIRAKMAKTAN KAÇININ. Aksi takdirde, makinenin devrilme riskimevcuttur.

• Tüm bıçakların ve bıçak kelepçelerinin temiz olduğundan, bıçak kelepçelerinin girintili kenarlarının bıçağa doğru olduğundan ve mandren vidasının sağlam şekilde sıkıldığından EMIN OLUN. Gevşek veya uygunsuz bıçak kelepçesi testerenin hasar görmesine ve olası yaralanmaya nedenolabilir.

• Testere için belirlenmiş olan voltaj dışında BİR VOLTAJLA ÇALIŞTIRMAYIN. Aşırı ısınma alette hasara ve yaralanmaya nedenolabilir.

• Motor milini tutmak için FANA HERHANGİ BİR ŞEY SOKMAYIN. Alette hasara ve yaralanmaya nedenolabilir.

• Kesinlikle DEMIR IÇEREN METAL veya taş kesmek içinKULLANMAYIN. Bunların ikisi de karbür uçların bıçaktan yüksek hızla fırlayarak ciddi yaralanmalara nedenolabilir.

• KESİNLİKLE VÜCUDUNUZUN HERHANGI BIR PARÇASINI TESTERE BIÇAĞININ HAREKET ALANIYLA AYNI DOĞRULTUYA SOKMAYIN. Yaralanma meydanagelebilir.

• KESİNLİKLE HAREKET EDEN BIR BIÇAĞA BIÇAK YAĞLAYICI SÜRMEYIN. Yağ sürerken eliniz bıçağa doğru hareket ederek ciddi yaralanmaya nedenolabilir.

• Testere güç kaynağına bağlıyken ellerinizi asla bıçak alanına KOYMAYIN. Bıçağın yanlışlıkla aktive edilmesi ciddi yaralanmaylasonuçlanabilir.

• KESİNLİKLE TESTERE BIÇAĞININ ETRAFINA VEYA ARKASINA DOĞRU UZANMAYIN. Bıçak ciddi yaralanmaya nedenolabilir.

• Fişi çekilmiş ve kapatılmış olmadığı sürece TESTERENİN ALTINA ELİNİZİ UZATMAYIN. Testere bıçağına temas ciddi yaralanmaya yolaçabilir.

• MAKİNEYİ DENGELİ BİR DESTEK YÜZEYİNE SABİTLEYİN. Titreme makinenin kayması, hareket etmesi veya devrilmesi sonucu ciddi yaralanmaya nedenolabilir.

• Sadece gönye testereler için önerilen ÇAPRAZ KESİM TESTERE BIÇAKLARI kullanın. En iyi sonuçları almak için, 7dereceyi geçen kanca açılarına sahip karbür uçlu bıçakları kullanmayın. Derin kanallı testeresi bıçaklarını kullanmayın. Bu durum siperin yönünün değişmesine ve temasa neden olabilir ve makinede ciddi hasar ve/veya yaralanmayı beraberindegetirebilir.

• Makinede hasar ve/veya yaralanmayı önlemek için SADECE DOĞRU BOYUT VE TİPTE BIÇAKLARI KULLANIN (EN847:2017 ileuyumlu).

• TESTERE BIÇAĞININ MAKSİMUM HIZI anma değeri plakası üzerinde belirtilen hıza göre daima daha yüksek veya en azından o değere eşitolmalıdır.

• TESTERE BIÇAĞI ÇAPI aletin anma değeri plakasındaki değerlere uygunolmalıdır.

• Çalıştırmadan önce bıçakta ÇATLAK VEYA HASAR OLUP OLMADIĞINI KONTROL EDİN. Çatlamış veya hasar görmüş bir bıçak parçalanabilir ve parçaları ciddi yaralanmaya neden olacak şekilde yüksek hızlarda fırlayabilir. Çatlamış veya hasar görmüş bıçakları hemendeğiştirin.

• BIÇAĞI VE BIÇAK KELEPÇESİNİ çalıştırmadan önce temizleyin. Bıçak ve bıçak kelepçesinin temizlenmesi bunların herhangi bir hasar açısından kontrol edilmesini sağlar. Çatlamış veya hasar görmüş bir bıçak veya bıçak kelepçesi parçalanabilir ve parçaları ciddi yaralanmaya neden olacak yüksek hızlardafırlayabilir.

• EĞİLMİŞ BIÇAKLARI KULLANMAYIN. Bıçağın doğru ilerlediği ve titremediğini kontrol etmek için bakın. Titreyen bir bıçak makineye hasar verebilir ve/veya ciddi yaralanmaya nedenolabilir.

• Plastik siperin çevresinde yağlayıcı veya temizleyici (özellikle sprey veya aerosol) KULLANMAYIN. Siperde kullanılan polikarbonat malzeme belli kimyasallar tarafından saldırıya maruzkalabilir.

• SIPERI YERINDE VE ÇALIŞIR DURUMDA muhafazaedin.

• DAİMA KESİM PLAKASI KULLANIN VE HASAR GÖRDÜĞÜNDE BU PLAKAYI DEĞİŞTİRİN. Testere altında küçük talaş birikmesi testere bıçağına engel olabilir veya kesme sırasında iş parçasının dengesinibozabilir.

• Makinenin hasar görmesini ve/veya yaralanmaları önlemek için sadece bu alet için belirtilen BIÇAK KELEPÇELERİNİKULLANIN.

• MOTOR HAVALANDIRMA YUVALARINDAKİ talaş ve testereden dökülen tozları temizleyin. Motor havalandırma yuvalarının tıkanması makinenin aşırı ısınmasına ve bu da makinenin hasar görmesine ve ciddi yaralanmayı beraberinde getirecek kısa devreye nedenolabilir.

• DÜĞMEYİ KESİNLİKLE “AÇIK” KONUMDA KILITLEMEYIN. Ciddi yaralanmaya nedenolabilir.

• ASLA ALET ÜZERINE BASMAYIN. Bu, alet devrilirse veya yanlışlıkla kesme aletiyle temas edilirse ciddi yaralanmaylasonuçlanabilir.

• ALETİ KESİNLİKLE ÇALIŞIR HALDE BAŞIBOŞ BIRAKMAYIN. KAPALI KONUMA GETİRİN. Tamamen durana kadar aletin başındanayrılmayın.

• KESILECEK MALZEME IÇIN DOĞRU TESTERE BIÇAĞINI KULLANDIĞINIZDAN EMİNOLUN.

• AŞINDIRMA ÇARKI VEYA BIÇAĞI KULLANMAYIN. Bunların ürettiği aşırı ısı ve aşındırıcı parçacıkları testereye zarar verebilir ve fiziksel yaralanmalara nedenolabilir.

UYARI: Plastik, ıslak ahşap ve diğer malzemelerin kesilmesi bıçak uçlarında ve testere gövdesinde erimiş materyal birikmesine sebep olur ve bıçağın aşırı ısınması ve kesim esnasında takılma riskiartar.

UYARI: DAİMA güvenlik gözlüğü kullanın. Normal gözlükler güvenlik gözlükleri DEĞİLDİR. Ayrıca toz ortaya çıkan bir kesme işlemi söz konusuysa yüz veya toz maskesi kullanın. DAİMA ONAYLI GÜVENLİK EKİPMANLARI KULLANIN:

UYARI: Elektrikli zımparalama, kesme, taşlama, delme ve diğer imalat işlemlerinin ortaya çıkardığı bazı tozlar kansere, doğum hataları veya diğer üreme sorunlarına neden olduğu Kaliforniya Eyaleti tarafından ortaya koyulmuş kimyasallar içerir. Bu kimyasallardan bazıları:

• kurşun bazlı boyalardaki kurşun,

• tuğla ve çimentoda ve diğer duvar malzemelerinde bulunan kristalin silika ve

• kimyasal işleme tabi tutulmuş keresteden kaynaklanan arsenik vekrom. Bunlara maruziyetinizden kaynaklanan risk, bu tip çalışmaları ne sıklıkla gerçekleştirdiğinize bağlı olarak değişir. Bu kimyasallara maruziyeti azaltmak için: iyi havalandırmalı yerlerde çalışın ve mikroskopik partikülleri sızdırmayacak şekilde özel tasarlanmış toz maskeleri gibi onaylı güvenlik ekipmanlarınıkullanın.

• Elektrikli zımparalama, kesme, taşlama, delme ve diğer imalat işlemlerinin ortaya çıkardığı tozlarla uzun süreli temastan kaçının. Koruyucu giysiler giyin ve maruz kalan alanları sabun ve su ile yıkayın. Tozun ağız ve gözlerinize girmesine veya cildiniz üzerinde birikmesine izin vermek zararlı kimyasalların emilmesine nedenolabilir.

UYARI: Bu aletin kullanımı ciddi ve kalıcı solunum sorunları veya yaralanmalara neden olabilecek toz üretip yayabilir. Toza maruz kalma durumunda daima uygun ve onaylı solunum koruyucu kullanın. Parçacıkları yüz ve vücuttan uzağayöneltin.

UYARI: Kullanım sırasında daima uygun kişisel işitme koruması kullanın. Bazı durumlarda ve uzun süreli kullanımda, bu ürünün oluşturduğu ses işitme kaybına sebepolabilir.

• Gürültüye maruz kalmayı etkileyen aşağıdaki faktörlere dikkat edin:

• Yayılan gürültüyü azaltan bıçaklar kullanın,

• Yalnızca iyice bilenmiş testere bıçakları kullanın ve

• Özel olarak hazırlanmış gürültü azaltma özelliğine sahip testere bıçaklarınıkullanın.

• Havalandırma delikleri sıklıkla hareketli parçaların üstünü örterler ve bunlardan kaçınılmalıdır. Bol elbiseler, takılar veya uzun saç hareketli parçalaratakılabilir. Diğer Riskler Aşağıdaki riskler testere kullanmanın doğasında vardır:

• Dönen parçalara dokunmaktan kaynaklanan yaralanmalar İlgili güvenlik düzenlemelerinin uygulanması ve güvenlik cihazlarının kullanılmasına rağmen, bazı risklerden kaçınmak mümkün değildir. Bunlar:

• Dönen testere bıçağının kapatılmamış parçalarından kaynaklanan kazariski.

• Bıçağı değiştirirken yaralanmariski.

• Siperleri açarken parmakların sıkışmasıriski.

• Ahşap, özellikle meşe, kayın ve MDF keserken ortaya çıkan tozun solunmasından kaynaklanan sağlıktehlikeleri. Aşağıdaki etmenler, solunum sorunları riskini artırır:

• Ahşap keserken toz toplayıcınınbağlanmaması.

• Tıkalı egzoz filtrelerinin neden olduğu yetersiz tozemme.

BU TALİMATLARI SAKLAYIN

Şarj cihazları DeWALT şarj cihazlarının ayara ihtiyacı yoktur ve olabildiğince kolay çalıştırılmak üzeretasarlanmışlardır.144 TÜRKÇEElektrik GüvenliğiElektrik motoru sadece tek bir voltaj için tasarlanmıştır. Her zaman batarya voltajının, aletin üretim etiketinde voltajla aynı olup olmadığını kontrol edin. Aynı zamanda şarj aleti voltajının ana şebeke voltajınızla aynı olduğundan eminolun.

DeWALTşarj cihazınız EN60335 standardına uygun olarak çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerekyoktur. Elektrik kablosu hasar görürse, yalnızca DeWALT veya yetkili bir servis tarafındandeğiştirilmelidir.Şebeke Fişi Değiştirme (Yalnızcaİngiltere ve İrlanda)Yeni bir şebeke fişinin takılması gerekiyorsa:• Eski fişi güvenli bir şekildeatın.• Kahverengi kabloyu fişte akım olan ucabağlayın.• Mavi kabloyu nötr ucabağlayın. UYARI: Topraklama ucuna bağlantıyapılmamalıdır.Kaliteli fişlerle birlikte verilen bağlantı talimatlarını izleyin. Önerilen sigorta: 3A.Uzatma Kablosu KullanılmasıUzatma kablosu gerçekten gerekmedikçe kullanılmamalıdır. Şarj aletinizin giriş gücüne (Teknik Verilere bakın) uygun, onaylı bir uzatma kablosu kullanın. Minimum iletken ebadı 1mm

maksimum uzunluk 30m’dir.Bir kablo makarası kullanırken, her zaman kabloyu tamamen makaradançıkarın.Tüm Batarya Şarj Cihazları için Önemli Güvenlik TalimatlarıBU TALİMATLARI SAKLAYIN: Bu kılavuz, uyumlu batarya şarj cihazlarıyla ilgili önemli güvenlik ve kullanım talimatları içermektedir (bkz. TeknikVeriler).• Şarj cihazını kullanmadan önce şarj cihazının, bataryanın ve bu bataryanın takıldığı ürünün üzerindeki talimatları ve uyarıcı işaretleriokuyun.

UYARI: Elektrik çarpması tehlikesi. Şarj cihazının içine sıvı kaçmasına izin vermeyin. Elektrik çarpmasına nedenolabilir. UYARI: 30mA veya daha düşük kaçak akım değerine sahip bir kaçak akım rölesi kullanılmasınıöneriyoruz.

DİKKAT: Yanma tehlikesi. Yaralanma riskini azaltmak için, yalnızca DeWALT şarj edilebilir bataryaları şarj edin. Diğer batarya türleri patlayarak yaralanmaya ve hasara nedenolabilir. DİKKAT: Cihazla oynamadıklarından emin olmak için çocuklar gözetim altındatutulmalıdır. İKAZ: Şarj aletinin güç kaynağına bağlı olduğu bazı durumlarda, şarj aletinin içindeki açıkta kalan şarj uçları yabancı maddelerle kısa devre yapabilir. Bunlarla sınırlı olmamak üzere çelik yünü, alüminyum folyo veya benzeri metal parçacıkları gibi iletken özelliğe sahip yabancı maddeler şarj aletinin yuvalarından uzak tutulmalıdır. Yuvada batarya yokken şarj cihazını daima güç kaynağından çıkarın. Temizlik öncesinde şarj cihazının fişiniçekin.• Bataryayı bu kılavuzdaki şarj cihazlarının haricinde herhangi bir şarj cihazıyla şarj etmeye ÇALIŞMAYIN. Şarj cihazı ve batarya özel olarak birlikte çalışacak şekildetasarlanmıştır.

• Bu şarj cihazları, DeWALT şarj edilebilir bataryaların şarj edilmesinden başka bir amaç için üretilmemiştir. Başka kullanımlar yangın veya elektrik çarpmasına yolaçabilir.• Şarj cihazını yağmura veya kara maruzbırakmayın.
• Şarj cihazını prizden çekerken kablosundan değil fişinden çekin. Bu, fiş ve kablonun hasar görme riskiniazaltır.• Kablonun; üzerine basılmayacak, ayağa dolaşmayacak veya başka bir şekilde hasar ve gerginliğe maruz kalmayacak şekilde yerleştirildiğinden eminolun.
• Kesinlikle gerekli olmadıkça uzatma kablosu kullanmayın. Yanlış uzatma kablosu kullanımı yangın, elektrik çarpması veya elektrik şokuna nedenolabilir.• Şarj cihazının üzerine herhangi bir eşya koymayın veya şarj cihazını havalandırma deliklerini kapatıp aşırı iç sıcaklığa neden olabilecek yumuşak bir yüzeye yerleştirmeyin. Şarj cihazını herhangi bir ısı kaynağından uzaktaki bir yere koyun. Şarj cihazı muhafazanın üstündeki ve altındaki delikler aracılığıylahavalandırılır.
• Kablosu veya fişi hasarlı bir şarj cihazını kullanmayın—bunların hemen değiştirilmesinisağlayın.• Şarj cihazını sert bir darbe aldıysa, düştüyse veya herhangi bir şekilde hasar gördüyse çalıştırmayın. Yetkili bir servisegötürün.
• Şarj cihazını kendiniz parçalarına ayırmayın; servis veya onarım gerektiğinde yetkili bir servis merkezine götürün. Yanlış yeniden takma elektrik çarpmasına veya yangına yolaçabilir.• Güç kablosunun hasar görmesi halinde, kablo herhangi bir tehlikenin önlenmesi için üretici, servis birimi veya benzer yetkili bir kişi tarafından derhaldeğiştirilmelidir.• Herhangi bir temizlik yapmadan önce şarj cihazını prizden çekin. Bu, elektrik çarpması riskini azaltır. Bataryayı çıkartmak bu riskiazaltmaz.• KESİNLİKLE iki şarj cihazını birbirine bağlamayaçalışmayın.• Şarj cihazı, standart 230V ev tipi elektrik gücüyle çalışmak üzere tasarlanmıştır. Cihazı başka bir voltajla kullanmaya çalışmayın. Bu, araç şarj cihazı için geçerlideğildir.Bir Bataryanın Şarj Edilmesi (Şek.B)1. Bataryayı takmadan önce şarj cihazını uygun prizetakın.2. Bataryayı şarj cihazına takın, bataryanın şarj cihazına tamamen oturduğundan emin olun. Devamlı yanıp sönen kırmızı (şarj oluyor) ışık, şarj işleminin başladığınıgösterir.3. Şarjın tamamlandığı, kırmızı ışığın sürekli yanmasıyla belirtilir. Batarya tam olarak şarj edildikten sonra hemen kullanılabilir veya şarj cihazından bırakılabilir. Bataryayı şarj cihazından çıkarmak için, bataryanın üzerindeki batarya serbest bırakma düğmesine basın.NOT: Lityum iyon bataryalardan maksimum performans almak ve bataryaların kullanım ömrünü uzatmak için, ilk kullanım öncesinde tam olarak şarjedin.Şarj Cihazının ÇalışmasıBataryanın şarj durumu için aşağıdaki göstergelerebakın.Şarj Göstergeleri Şarj Oluyor

Sıcak/Soğuk Paket Gecikmesi*

• Bu işlem esnasında kırmızı ışık yanıp sönmeye devam edecek, fakat bir sarı ışık da yanacaktır. Batarya uygun bir sıcaklığa ulaştığında, sarı ışık sönecek ve şarj aleti şarj işlemine devamedecektir.Uyumlu şarj cihazı arızalı bir bataryayı şarj etmeyecektir. Şarj cihazının ışığı yanmadığında bataryaarızalıdır.NOT: Bu, aynı zamanda şarj cihazının arızalı olduğu anlamına dagelebilir.Şarj cihazı bir sorun gösteriyorsa, şarj cihazını ve akü takımını test edilmek üzere yetkili bir servis merkezinegönderin.Sıcak/Soğuk Batarya ErtelemesiŞarj aleti çok sıcak veya çok soğuk bir batarya tespit ettiğinde, otomatik olarak Sıcak/Soğuk Batarya Gecikmesini başlatır ve batarya uygun sıcaklığa gelene kadar şarjı durdurur. Şarj aleti sonrasında otomatik olarak şarj moduna geçer. Bu özellik, maksimum batarya ömrüsağlar.Soğuk bir batarya sıcak bir bataryaya göre daha yavaş bir hızla şarj olacaktır. Batarya tüm şarj döngüsü boyunca daha yavaş bir hızda şarj olacaktır ve batarya ısındığında bile maksimum şarj oranına geridönmeyecektir.DCB118 şarj cihazında bataryayı soğutmak için tasarlanmış bir dahili fan bulunmaktadır. Bataryanın soğutulması gerektiğinde bu fan otomatik olarak devreye girecektir. Fan doğru şekilde çalışmıyorsa veya havalandırma yuvaları tıkanmışsa şarj cihazını kesinlikle kullanmayın. Şarj cihazının içerisine yabancı maddelerin girmesine izinvermeyin. Elektronik Koruma SistemiXR Li‑Ion cihazlar; aşırı yük, aşırı ısınma veya tamamen boşalmadan koruyacak bir Elektronik Koruma Sistemine sahip olacak şekildetasarlanmıştır.Elektronik Koruma Sistemi devreye girerse alet otomatik olarak kapatılacaktır. Bu durum gerçekleşirse lityum iyon bataryayı tamamen şarj olana dek bir şarj cihazındatutun.Duvara MontajBu şarj cihazları duvara monte edilebilir veya bir masa veya çalışma tezgahı üzerinde yukarı doğru durabilir şekilde tasarlanır. Duvara monte edilecekse şarj cihazını bir elektrik prizinin yakınında veya bir köşe veya hava akımını engelleyebilecek diğer engellerden uzakta konumlandırın. Şarj cihazının arka tarafını montaj vidalarının duvar üzerindeki yerini belirlemek amacıyla şablon olarak kullanın. Şarj cihazını (ayrıca satın alınır) en az 25,4mm uzunluğa ve 7‑9mm'lik çapa sahip, vidalandığında vidanın yaklaşık 5,5mm'lik kısmının açıkta olduğu bir optimal derinlik bırakacak şekilde ahşap üzerine monte edin. Şarj cihazının arkasındaki yuvaları vidaların açıkta olan kısımlarıyla hizalayın ve onları yuvalara tam olarakoturtun.Şarj Cihazı Temizlik Talimatları

UYARI: Elektrik çarpması tehlikesi. Temizlik öncesinde AC çıkışı bağlantısını kesin. Şarj cihazının dış yüzeyindeki kir ve yağ, bir bez parçası ya da metal olmayan bir fırça kullanılarak temizlenebilir. Su veya temizlik solüsyonu kullanmayın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içinedaldırmayın. Bataryalar Tüm Bataryalar için Önemli Güvenlik TalimatlarıYedek batarya sipariş ederken katalog numarası ve voltaj bilgilerini eklemeyiunutmayın.Batarya ambalajından çıkarıldığında tam şarj edilmiş durumda değildir. Bataryayı ve şarj cihazını kullanmadan önce aşağıdaki güvenlik talimatlarını okuyun. Ardından ana hatlarıyla belirtilen şarj prosedürlerini takipedin.TÜM TALIMATLARI OKUYUN• Bataryayı, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda şarj etmeyin veya kullanmayın. Bataryayı şarj cihazına takmak veya cihazdan çıkarmak toz veya dumanlarıtutuşturabilir.• Bataryayı asla şarj cihazına zorla takmaya çalışmayın. Ciddi yaralanmalara neden olacak şekilde patlayabileceği için bataryayı uyumlu olmayan bir şarj cihazına sığacak şekilde modifiyeetmeyin.

• Bataryaları yalnızca DeWALT şarj cihazlarında şarjedin.
• Su veya diğer sıvılarıSIÇRATMAYIN.• Aleti ve bataryayı sıcaklığın 4˚C (39,2˚F) altına düştüğü veya 40˚C'ye (104˚F) (kışın küçük kulübeler veya metal binalar gibi) ulaştığı veya bu değeri aştığı yerlerde (yazın küçük kulübeler veya metal binalar gibi) muhafaza etmeyin veyakullanmayın.
• Bataryayı ciddi şekilde hasar görse veya tamamen yıpranmış olsa bile yakmayın. Batarya yanması durumunda patlayabilir. Lityum iyon bataryalar yandıklarında zehirli gaz ve materyaller açığaçıkarır.
• Batarya içerikleri deriyle temas ederse derhal sabun ve suyla yıkayın. Batarya sıvısı gözünüze temas ederse, 15dakika süreyle veya yanma geçene kadar gözünüzü yıkayın.145 TÜRkçETıbbi yardım gerekliyse, batarya elektrolikleri sıvı organik karbonat ve lityum tuzlarının karışımındanoluşmuştur.
• Açıktaki batarya içeriği solunum yollarında yanmaya sebep olabilir. Temiz hava alın. Belirtiler devam ederse tıbbi yardımalın.

UYARI: Yanma tehlikesi. Batarya sıvısı kıvılcım veya aleve maruz bırakıldığındayanabilir.

UYARI: Bataryayı kesinlikle açmaya çalışmayın. Bataryanın muhafazası çatlarsa veya hasar görürse, şarj cihazını takmayın. Bataryayı ezmeyin, düşürmeyin veya ona hasar vermeyin. Sert bir darbe almış, düşmüş, çiğnenmiş veya herhangi bir şekilde hasar görmüş (örn. çiviyle delinmiş, çekiçle vurulmuş veya üzerine basılmış) bir batarya veya şarj cihazını kullanmayın. Elektrik şoku veya çarpmasına neden olabilir. Hasarlı bataryalar geri dönüşüm için yetkili servisleregönderilmelidir. UYARI: Yangın tehlikesi. Bataryayı metal nesnelerin batarya terminallerine değmeyecekleri şekilde saklayın veya taşıyın. Örneğin, bataryayı içerisinde gevşek çiviler, vidalar, anahtarlar vb. bulunan kayışlı taşıyıcı, cep, alet kutuları, ürün kiti kutuları, çekmece vb. içerisinekoymayın.

DİKKAT: Aleti kullanmadığınız zaman, devrilme veya düşme tehlikesine yol açmayacağı dengeli bir yüzeye yan tarafının üzerine yerleştirin. Büyük bataryaya sahip bazı aletler bataryanın üzerinde dik durabilir, ancak kolaycadevrilebilirler. Taşıma

UYARI: Yangın tehlikesi. Bataryaları taşırken, batarya kutuplarının istemsiz şekilde iletken maddelerle temas ederek yangına sebep vermesi ihtimali vardır. Bataryaları taşıma sırasında, batarya kutuplarının iyi korunduğundan ve kutuplarla temas edip kısa devreye sebep olabilecek maddelerden iyi şekilde izole edildiğinden emin olun. NOT: Lityum iyon bataryalar kontrol edilmiş bagajakonmamalıdır. DeWALT bataryalar, Tehlikeli Maddelerin Nakliyesi Hakkında BM Tavsiyeleri; Uluslararası Hava Taşımacılığı Birliği (IATA) Tehlikeli Madde Düzenlemeleri, Uluslararası Deniz Taşımacılığı Tehlikeli Madde (IMDG) Düzenlemeleri ve Uluslararası Karayoluyla Tehlikeli madde Taşıma Konulu Avrupa Anlaşması (ADR) dahilinde belirtilen sektörel ve hukuki standartların tümüyle uyumludur. Lityum‑iyon bataryalar, Tehlikeli Madde Taşımacılığı Kılavuzu Testleri ve Kriterleri Hakkındaki BM Tavsiyelerinin 38.3. Bölümü uyarınca testedilmiştir. Çoğu durumda, DeWALT bataryaların taşınması tam olarak düzenlenmiş Sınıf 9Tehlikeli Madde sınıflandırmasının haricinde tutulmaktadır. Genel olarak sadece 100Watt Saat (Wh) üzeri enerji sınıflandırmasına sahip bir lityum iyon batarya içeren nakliye işlemlerinin tam olarak düzenlenmiş Sınıf 9dahilinde yapılması gerekir. Tüm lityum‑iyon bataryaların paketlerinde Watt Saat değeri belirtilmiştir. Buna ilave olarak yasal düzenleme farklılıkları nedeniyle DeWALT lityum‑iyon bataryaların Watt Saat değerine bakılmaksızın tek başına hava yoluyla nakliyesini önermemektedir. Bataryanın Watt Saat değeri 100Wh’nin üzerindeyse batarya içeren aletlerin taşınması (kombo kitler) havayoluylayapılabilir.Taşıma işlemi istisna kapsamında veya tamamen düzenlenmiş de olsa, paketleme, etiketleme ve belgeleme gereklilikleri hakkındaki son düzenlemeleri takip etmek taşımacınınsorumluluğundadır.Kılavuzun bu bölümünde bulunan bilgiler iyi niyetle yazılmıştır ve kılavuzun hazırlandığı tarih itibarıyla doğru olduğuna inanılmaktadır. Fakat, sözlü veya zımnen hiçbir garanti verilmemektedir. Gerçekleştirdiği işlemlerin geçerli düzenlemelerle uyumlu olduğundan emin olmak alıcınınsorumluluğundadır.FLEXVOLT Bataryanın TaşınmasıDeWALT FLEXVOLT bataryada iki farklı mod bulunur: kullanım veTaşıma.kullanım Modu: FLEXVOLT batarya tek başına olduğunda veya bir DeWALT 18V ürün içerisinde bulunduğunda, bir 18V batarya olarak çalışacaktır. FLEXVOLT batarya 54V veya 108V (ika adet 54V batarya) ürün olduğunda, bir 54V batarya olarakçalışacaktır.Taşıma Modu: FLEXVOLT bataryaya kapak takıldığında batarya, taşıma modundadır. Taşıma için kapağı muhafaza edin.Taşıma modundayken pil dizileri, 3bataryanın daha yüksek bir Watt saati (Wh) değerine sahip 1bataryaya kıyasla daha düşük bir Watt saatiyle sonuçlanacak şekilde elektriksel olarak birbirinden ayrılır. Daha düşük bir Watt saati değerine sahip 3bataryanın bu artan miktarı, bataryanın daha yüksek bir Watt saati değerine sahip bataryaların tabi olduğu belirli taşımacılık düzenlemelerinin dışında kalmasına neden olabilir.Örneğin, 3x36Wh olarak gösterilen Taşıma Wh değeri her biri 36Watt'lık 3batarya anlamına gelir. Kullanım Wh değeri 108Watt değerini gösterir (1 bataryakastedilmiştir). Saklama Önerileri 1. En iyi saklama yerleri doğrudan güneş ışığı almayan, aşırı sıcak ve soğuk olmayan, serin ve kuru yerlerdir. En iyi batarya performansı ve ömrü için, kullanılmadığında bataryaları oda sıcaklığındasaklayın.2. Uzun süreli saklama için, en iyi sonucu almak amacıyla tamamen şarj edilmiş bir bataryanın şarj cihazının dışında kuru bir yerde saklanması tavsiyeedilir. Şarj Cihazı ve Batarya Üzerindeki Etiketler Bu kılavuzda kullanılan resimli grafiklere ek olarak, şarj cihazı ve batarya üzerindeki resimli grafikler aşağıdakileri gösterebilir: Kullanmadan önce kullanım kılavuzunuokuyun. Şarj süresi için Teknik Veriler bölümünebakın.Kullanım ve Taşıma Etiketi Örneği İletken nesnelerle temasettirmeyin. Hasarlı bataryaları şarjetmeyin. Suya maruzbırakmayın. Zarar gören kabloları vakit kaybetmeden değiştirin Sadece 4˚C ve 40˚C arasında şarjedin. Yalnızca kapalı alanda kullanımiçindir. Bataryayı çevreye zarar vermemeye dikkat ederek bertarafedin.

bataryaları yalnızca DeWALT şarj cihazlarıyla şarj edin. DeWALT bataryaları haricindeki bataryaların DeWALT şarj aletleriyle şarj edilmesi patlamalarına veya diğer tehlikeli durumların ortaya çıkmasına sebepolabilir. Bataryayı ateşeatmayın. KULLANIM (Taşıma kapağı olmadan). Örnek: Wh değeri 108Wh gösteriyor (108 Wh değerine sahip 1batarya). TAŞIMA (Taşıma kapağı ile birlikte). Örnek: Wh değeri 3x 36Wh gösterir (36 Wh değerine sahip 3batarya). Batarya Tipi DCS781, bir 54volt batarya ileçalışır.Bu bataryalar kullanılmalıdır: DCB546, DCB547, DCB548. Daha fazla bilgi için Teknik Veriler bölümünebakın. Paket İçeriği Ambalaj şunları içerir:1 DCS781 gönye testere1 Sabitleme çubuğu

DeWALT 305 mm çap testere bıçağı 2 Taban uzantısı1 Malzeme kelepçesi1 Şarj aleti (Sadece kit)1 Batarya (Sadece kit)Çanta içerisinde:1 Toz torbası1 Bıçak anahtarı1 Kullanma kılavuzu• Nakliye sırasında alet, parçalar ve aksesuarlarda hasar oluşup oluşmadığını kontroledin.• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zamanayırın. Alet Üzerindeki Etiketler Alet üzerinde aşağıdaki semboller gösterilir:Kullanmadan önce kullanım kılavuzunuokuyun.Kulak korumasıkullanın.Göz korumasıkullanın.Ellerinizi bıçaktan uzaktutun.Elinizi testere bıçağının her iki tarafında en az 100mm mesafedetutun.Doğrudan ışık kaynağınabakmayın.Taşımanoktası. Tarih Kodu Konumu (Şek.C) İmalat yılını da içeren Tarih Kodu gövdeyebasılıdır.2022XX XXİmalat Yılı Açıklama (Şek. A)

UYARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasar veya yaralanmaylasonuçlanabilir.146

Batarya çıkarma düğmesi

Gönye ölçeği vidaları

Açılama kilit düğmesi

Çit ayarlama düğmesi

Dikey malzeme kelepçesi

Gönye gösterge vidası

Derinlik ayarlama vidası

Gönye ölçeği göstergesi

Uzatma Kullanım Amacı DeWALT kablosuz kompakt gönye testere profesyonel ahşap, ahşap ürünleri ve plastik kesmek için tasarlanmıştır. Uygun testere bıçakları kullanıldığında alüminyum kesmek de mümkündür. Çapraz kesim, eğik kesim ve gönyeli kesim işlemlerini basit, doğru ve güvenli bir şekildegerçekleştirir. Bu ünite, karpit uçlu, nominal 305mm bıçak çapına sahip bir bıçakla kullanılmak üzeretasarlanmıştır. Islak koşullarda veya yanıcı sıvı ya da gazların bulunduğu ortamlardaKULLANMAYIN. Bu gönye testereler profesyonel elektriklialetlerdir. ÇOCUKLARIN alete erişmesine izin vermeyin. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaretedilmelidir.

UYARI! Makineyi, tasarlanan amaçlar dışındakullanmayın.

• Küçük çocuklar ve engelliler. Bu cihaz yanlarında bir gözetmen olmadan küçük çocukların ve engellilerin kullanımına uygun değildir.

• Bu ürün, güvenliklerinden sorumlu kişinin gözetiminde olmadıklarında, fiziksel (çocuklar dahil), algısal veya zihinsel kapasite kaybı yaşamış deneyimsiz, bilgisiz ve yeteneksiz kişiler tarafından kullanılmamalıdır. Çocuklar asla bu ürünle yalnızbırakılmamalıdır. Tanıtma (Şek. A, D) Gönye testereniz ambalaj içerisinde tamamen monte edilmemiştir. Montaj talimatları için Taban Uzantılarının Takılması ve Sabitleme Çubuğunun Takılması bölümlerine bakın. Kutuyu açın ve pratik kaldırma kolu

ile testereyi çekip çıkarın, bkz. Şek. D. Testereyi tezgah veya sağlam bir masa gibi düz ve dengeli bir zeminekoyun. Testere ve onun çeşitli parçalarını tanımak için Şek. A'yı inceleyin. Bu terimler ayarlamalarla ilgili bölümü ifade etmektedir ve bu parçaların neler olduğunu ve nerede bulunduğunu bilmenizgerekir.

DİKKAT: Sıkışma Tehlikesi. Yaralanma riskini azaltmak için, kolu aşağıya doğru çekerken baş parmağınızı kolun alt tarafında tutun. Kol aşağı çekildiğinde alt siper yukarı hareket eder ve bu da parmağın sıkışmasına neden olabilir. Bu kol, özel kesimlerde siperi kapatmak içinmevcuttur. Çalıştırma kolunu

hafifçe aşağıya bastırın, kafa kilitleme topuzunu

çekin ve 90derece döndürün. Aşağı yönde olan basıncı hafifçe serbest bırakın ve kolu tam yüksekliğine ulaşmasını sağlayacak şekilde tutun. Testereyi bir yerden diğerine taşırken kafa kilitleme topuzunu kullanın. Testereyi taşımak için daima kaldırma kolunu

veya el girintilerini

kullanın, bkz. Şek. A. CUTLINE™ LED Çalışma Lambasının Kullanımı (Şek. A)

DİKKAT: Çalışma lambasına doğrudan bakmayın. Ciddi göz yaralanmalarına nedenolabilir. NOT: Batarya şarj edilmeli ve gönye testereyebağlanmalıdır. CUTLINE™ LED Çalışma Lambası Sistemi buton anahtar

tarafından açılabilir. Testere kullanılmadığında lamba 20saniye içerisinde otomatik kapanır. Lamba, aletin ana tetik düğmesi

çekildiği her seferinde otomatiketkinleşir. Bir ahşap parçası üzerinde kalemle çizilmiş mevcut bir hat üzerinde kesim için, buton anahtarı

kullanarak (ana tetik düğmesiyle değil) CUTLINE™ çalışma lambasını açın ve ardından testere bıçağını ahşaba yakınlaştırmak için çalıştırma kolunu

aşağıya çekin. Bıçağın gölgesi ahşapta görünecektir. Bu gölge hattı bir kesim işlemi sırasında bıçağın çıkartacağı malzemeyi temsil etmektedir. Kesme işleminizi tam olarak kalem tarafından çizilen hatta yapabilmek için bu hattı bıçağın gölgesinin kenarıyla hizalayın. Kalem hattıyla tam olarak denk getirmek için gönye veya açılama açılarını ayarlamanız gerektiğiniunutmayın. Testerede bir batarya izleme özelliği mevcuttur. Batarya kullanım şarjının sonuna yaklaştığında veya batarya çok ısındığında CUTLINE™ çalışma ışığı yanıp sönmeye başlar. Kesme işlemine devam etmeden önce bataryayı şarj edin. Batarya şarj talimatları için Tüm Batarya Şarj Aletleri İçin Önemli Güvenlik Talimatları başlığı altındaki Şarj Prosedürü başlıklı bölümebakın. Gönye Kontrolü (Şek. A) Gönye kilit kolu ve gönye kilit mandalı, testerenizi 60° sağa ve 50° sola gönye ayarlamanızı sağlar. Testereyi gönyelemek için,gönye kilit kolunu

kaldırın, gönye kilit mandalını

sıkın ve gönye kolunu gönye ölçeğinde

istenen açıya getirin, bunun için gönye ölçeği göstergesine

bakın. Gönye açısını kilitlemek için gönye kilit kolunabastırın.

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce makineyi kapatın ve bataryaları çıkartın. Kazara çalıştırma yaralanmaya nedenolabilir.

UYARI: Yalnızca DeWALT batarya paketlerini ve şarj cihazlarınıkullanın. Taban Uzantılarının Takılması (Şek. E)

UYARI: Taban uzantıları, testereyi kullanmadan önce testere tabanının her iki tarafına monteedilmelidir.

Şekil’de E gösterildiği gibi yönlendirilmeli ve U şeklindeki desteklere tam olarak kaymalıdır. Testereyi uzantılar takılı olmadan kullanmayın!

tamamen ve kelepçeyi takarak uzatma çubuklarını gönye testere tabanına kelepçeleyin.

3. Adım 1ve 2'yi diğer tarafta datekrarlayın.

Tezgaha Montaj (Şek. A) Tezgaha montajı kolaylaştırmak için, Şek. A'da gösterildiği gibi 4ayağın tamamında montaj delikleri

mevcuttur. (Farklı boyutlarda vida takmak için iki farklı boyutta delik bulunur. İstediğiniz deliği kullanabilirsiniz; her ikisini birlikte kullanmak gerekmez.) Hareket etmesini önlemek için testerenizi her zaman sabit bir yüzeye sağlam bir şekilde monte edin. Aletin taşınabilirliğini kolaylaştırmak için, 12,7 mm'lik bir parçaya veya daha sonra çalışma desteğinize kelepçelenebilecek şekilde daha kalın bir kontrplağa monte edilebilir veya diğer iş alanlarına taşınabilir ve yenidenkelepçelenebilir. NOT: Testerenizi bir kontrplak parçasına monte etmeyi tercih ederseniz, montaj vidalarının ahşabın altından çıkıntı oluşturmadığından emin olun. Kontrplak çalışma desteği üzerine düzgünce oturmalıdır. Testereyi herhangi bir çalışma yüzeyine kelepçelerken, yalnızca montaj vida deliklerinin bulunduğu kelepçeleme yuvalarına kelepçeleyin. Başka herhangi bir noktaya kelepçelemek kuşkusuz testerenin düzgün çalışmasını olumsuzetkiler.

DİKKAT: Bağlanma ve yanlışlığı önlemek için, montaj yüzeyinin eğri veya dengesiz olmadığından emin olun. Testere yüzeyde sallanıyorsa, testere montaj yüzeyine sağlam şekilde yerleşene kadar testere ayaklarından birinin altına ince bir parça malzemeyerleştirin. Sabitleme Çubuğunun Takılması (Şek. F) Testerenizsw bir taban sabitleyici

mevcuttur. Bu, testerenizi kullanmadan önce takılmalıdır. Sabitleyiciyi ünitenin arkasındaki deliklere yerleştirin. Sabitleyiciyi çalışma yüzeyine temas edene kadar içeri veya dışarı doğru hareket ettirin. Ardından sabitleyiciyi sabitlemek için tabandaki vidaları

sıkın. Bir Testere Bıçağının Değiştirilmesi veya Yenisinin Takılması (Şek. A, G)

UYARI: Ciddi fiziksel yaralanma riskini azaltmak için, taşımadan, herhangi bir ayar yapmadan, temizlemeden, tamir etmeden veya eklentileri veya aksesuarları çıkarmadan/takmadan önce aleti kapatın, bataryayı çıkarın ve kilitleme kolunu taşıma konumuna getirin. Kazara çalıştırma yaralanmaya nedenolabilir.

UYARI: Yaralanma riskini azaltmak için, testere bıçağını tutarken iş eldivenitakın.

• Bıçak güç altındayken veya boşta dönerken mil kilidine aslabasmayın.

• Demir türevi (demir veya çelik içeren) metalleri, duvarları veya lifli çimento ürünlerini bu gönye testeredekesmeyin.

UYARI! Testere bıçağının yalnızca açıklanan şekilde değiştirilmesi gerektiğini unutmayın. Yalnızca İsteğe Bağlı Aksesuarlar bölümünde belirtilen testere bıçaklarınıkullanın. Bıçağın Çıkartılması (Şek.A, G)

2. Kolu yukarı konuma kaldırın ve alt siperi

olabildiğincekaldırın.

3. Testere bıçağını kilit devreye girene kadar elle dikkatlice döndürürken milli kilit

4. Parmağınızı kullanmak suretiyle bıçak cıvata plakasını

döndürerek bıçak cıvata kafasına

5. Mil kilitleme düğmesini basılı tutarak ve bıçak cıvata plakasını yoldan çekerek, bıçak vidasını

gevşetmek için verilen bıçak anahtarını

kullanın. (Saat yönünde çevirin, soldan dişli.) Bıçak vidasını çıkartın.

6. Dış kelepçe pulunu, bıçak adaptörünü ve testere bıçağını çıkarmaya devamedin.

Bir Bıçağın Takılması (Şek.A, G)

2. Testere kafasını yukarı konuma kaldırın ve alt siperi

olabildiğince kaldırın. Önce bıçağı

ardından bıçak adaptörü

ve dış kelepçe pulunu mile yerleştirin

. Bıçak üzerindeki ok yönünün koruyucu plaka üzerindeki ok yönü ile aynı olduğundan eminolun.

3. Testere bıçağını kilit devreye girene kadar elle dikkatlice döndürürken milli kilit

4. Parmağınızı kullanmak suretiyle bıçak cıvata plakasını

geri ittirerek bıçak cıvata kafasına

5. Mil kilitleme düğmesini basılı tutarak ve bıçak cıvata plakasını yoldan çekerek, bıçak vidasını

iyice sıkmak için verilen bıçak anahtarını

kullanın. (Saat yönünün tersine çevirin, soldan dişli.)147 TÜRkçE Kertik Plakasının Değiştirilmesi (Şek. A)

çıkarmak için, kertik plakasını tutan vidaları sökün ve yenisiyledeğiştirin.

2. Bu sırayı takip ederek vidaları tekrar monte edin: İlk önce uçlardan yarısına kadar

yerleştirilmiş yuvarlak deliklerden, daha sonra uçlardaki yuvalardan geçirin. Ayarlamaya gerekyoktur. Gönye Ölçek Ayarı (Şek. A, H) Gönye kilit kolunun

kilidini açın ve gönye mandalı

0° gönye konumunda kilitlenene dek, gönye kolunu döndürün. Gönye kilit kolunu kilitlemeyin. Testere çiti ve bıçağına karşı, gösterildiği şekilde bir gönye yerleştirin. (Bıçak dişi uçlarına gönye ile dokunmayın. Böyle yapılması hatalı ölçümlere neden olur.) Testere bıçağı çite

tam olarak dik değilse, gönye ölçeğini tutan dört gönye ölçek vidasını

gevşetin ve gönye ile ölçerek, gönye kilit kolunu ve ölçeği, bıçak çite dik olana dek sola ya da sağa kaydırın. Dört vidayı yeniden sıkın. Gönye göstergesinin değerini bu noktadaönemsemeyin. Gönye Göstergesi Ayarı (Şek. A) Gönye kolunu sıfır konumuna getirmek için gönye kilit kolunun

kilidini açın. Gönye kilit kolunun kilidi açık olarak, gönye kilit mandalını

sıkın ve gönye kolunu sıfıra döndürürken gönye mandalının yerine oturmasını sağlayın. Şek. A'da gösterildiği gibi, gönye göstergesini

izleyin. Gösterge tam sıfırı işaret etmezse, göstergeyi yerinde tutan gönye gösterge vidasını

gevşetin, göstergeyi yeniden konumlandırın ve vidayısıkıştırın. Açılama Gönyesinin Tezgah Ayarı (Şek. A, I, J) Bıçak gönyesini tezgaha

hizalamak için, kolu aşağı kilitleme pimi

ile aşağı konuma kilitleyin. Gönyenin dişin üst kısmında olmamasını sağlayarak bıçağa karşı bir gönye yerleştirin. Açılama kilit düğmesini

gevşetin ve kolun 0° açılama frenine sıkıca dayanmasını sağlayın. Bıçağın tablaya 0° açıda olacağı şekilde, 6mm bıçak anahtarı ile 0° eğim ayar vidasını

gerektiğincedöndürün. Açı Göstergesi (Şek. J) Açı göstergesi

sıfırı göstermezse, açılama göstergesini yerinde tutan vidayı

gevşetin ve gerekirse göstergeyi hareket ettirin. 0° açısının doğru olduğundan ve başka herhangi bir açılama açısı vidasını ayarlamadan önce açılama göstergelerinin ayarlandığından eminolun. Açılama Freninin 45 ° Sol veya Sağ Ayarlanması (Şek. A, J) Sağ 45° açılama açısını ayarlamak için açılama kilit düğmesini

gevşetin ve 0° açılama frenini çekin ve 0° açılama frenini geçersiz kılmak için 90° döndürün. Testere tam olarak sağda olduğunda, açılama göstergesi tam olarak 45°'yi göstermezse, 6 mm bıçak anahtarı ile açılama göstergesi 45°'yi gösterene dek sol 45° açılama ayar vidasını

çevirin. Sol 45° açılama frenini ayarlamak için öncelikle açılama kilit düğmesini gevşetin ve kafayı sola eğin. Açılama göstergesi tam olarak 45°'yi göstermezse, açılama göstergesi

45° değerini gösterene kadar sağ 45° açılama ayar vidasını

çevirin. Açılama Freninin 22,5 ° (veya 33,9 °) Sol veya Sağ Ayarlanması (Şek. A, J) nOT: Açılama açılarını yalnızca 0° açılama açısını ve açılama göstergesi ayarını uyguladıktan sonraayarlayın.

• Sol 22,5° açılama açısını belirlemek için, sol 22,5° açılama kilit mandalını

dışarıya çevirin. Açılama kilit düğmesini

gevşetin ve kafayı sola doğru tam eğin. Açılama göstergesi tam olarak 22,5°'yi göstermezse, açılama göstergesinde 22,5° değeri görünene kadar 10mm anahtar ile kilit mandalına temas eden tepe ayarlama vidasını

• Sağ 22,5° açılama açısını ayarlamak için, sağ 22,5° açılama kilit mandalını dışarıya çevirin. Açılama kilit düğmesini gevşetin ve 0° açılama frenini geçersiz kılmak için 0° açılama frenini çekin ve 90derece çevirin. Testere tam olarak sağda olduğunda, açılama göstergesi tam olarak 22,5°'yi göstermezse, açılama göstergesi tam olarak 22,5°'yi gösterene dek, 10 mm anahtar ile kilit mandalıyla temas ederek tepe ayarlama vidasınıçevirin. Çitin Ayarlanması (Şek. A) Testerenin çok sayıda açı konumunda eğim yapabilmesi için, çitlerin birinin, boşluk sağlayacak şekilde ayarlanabilir olması gerekir. Her bir çiti ayarlamak için, çit ayarlama düğmesini

gevşetin ve çiti dışarıya doğru kaydırın. Testere kapalıyken deneme yapın ve boşluğu kontrol edin. Kolun yukarı ve aşağı hareketine müdahale etmeksizin iş parçasına maksimum destek sağlamak için çiti bıçağa olabildiğince yakın şekilde ayarlayın. Çit ayar düğmesini iyice sıkın. Açı işlemleri tamamlandığında, çitin yerini değiştirmeyiunutmayın. Belli kesimler için, çitleri bıçağa yaklaştırmak arzu edilebilir. Bu özelliği kullanmak için, çit ayar düğmelerini tekrar iki kez çevirin ve normal sınırı geçen bıçağı çitlere yakın konuma getirin, ardından çitleri bu konumda koruyabilmek için çit ayar düğmelerini sıkın. Bu özelliği kullanırken bıçağın çitlerle temas etmediğinden emin olmak için ilk olarak bir kuru kesimyapın. nOT: Çitlerin hatları testere tozu ile tıkalı hale gelebilir. Tıkandıklarını fark ederseniz, kılavuz olukları temizlemek için bir fırça veya düşük basınçlı havakullanın. Siper Hareketi ve Görünürlük (Şek. A, Z)

DİKKAT: Sıkışma Tehlikesi. Yaralanma riskini azaltmak için, kolu aşağıya doğru çekerken baş parmağınızı kolun alt tarafında tutun. Kol aşağı çekildiğinde alt siper yukarı hareket eder ve bu da parmağın sıkışmasına nedenolabilir. Testerenizdeki alt siper

kol aşağı götürüldüğünde bıçağı otomatik olarak ortaya çıkarmak ve kol yükseltildiğinde bıçağı kaplamak içintasarlanmıştır. Siper, testere bıçakları takılırken veya sökülürken ya da testerenin incelenmesi için elle kaldırılabilir. BIÇAK DURDURULMADIKÇA ALT SİPERİ ASLAKALDIRMAYIN. nOT: Büyük malzemelerde belirli özel kesimler siperi elle kaldırmanızı gerektirir. Bu konuda Özel kesimler başlığı altındaki Geniş Malzemenin Kesilmesi konusunabakın. Siperin ön kısmı kesme sırasında görünmesi için pencerelidir. Pencereler uçuşan cürufu önemli oranda azaltsa da siperde boşluklar vardır ve pencerelerden bakarken daima koruyucu gözlüktakılmalıdır. Ray Kılavuzunun Ayarlanması (Şek. A, F) Rayları

düzenli olarak herhangi bir sallanma veya açıklık açısından kontrol edin. Sağ ray, ray ayarlama vidası

ile ayarlanabilir, bkz. Şek. F. Açıklığı azaltmak için 4 mm'lik bir altıgen anahtar kullanın ve testere kafasını ileri geri kaydırırken ray ayar vidasını saat yönünde döndürün. Minimum kaydırma gücünü korurken oynamayıazaltın. Gönye Kilidinin Ayarlanması (Şek. A, K) Gönye kilidi kolu

(aşağıda) kilitliyken testerenin tablası hareket ettirilebiliyorsa, gönye kilidi çubuğu

ayarlanmalıdır. Gönye kilidini

ayarlamak için gönye kilidi kolunu açık (yukarı) konuma getirin. Kilit kuvvetini artırmak için oluklu bir tornavida kullanarak kilitleme çubuğunu saat yönünde 1/8'lik artışlarla ayarlayın. Gönye kilidinin düzgün çalıştığından emin olmak için, gönye kilidi kolunu gönyeli olmayan bir gönye açısına – örneğin, 34° – yeniden kilitleyin ve tablanın dönmeyeceğinden eminolun. Testerenin Taşınması (Şek. A)

UYARI: Ciddi fiziksel yaralanma riskini azaltmak için, taşımadan, herhangi bir ayar yapmadan, temizlemeden, tamir etmeden veya eklentileri veya aksesuarları çıkarmadan/takmadan önce aleti kapatın, bataryayı çıkarın ve kilitleme kolunu taşıma konumuna getirin. Kazara çalıştırma yaralanmaya nedenolabilir.

UYARI: Ciddi yaralanma riskini azaltmak için, testereyi taşımadan önce DAIMA ray kilitleme düğmesini

, açılama kilit düğmesini

kafa kilitleme düğmesini

ve çit ayarlama düğmelerini

,kilitleyin. Gönye testereyi bir yerden diğerine kolayca taşımak için gönye testerenin en üstüne bir kaldırma kolu

ve taban üzerine el girintileri

eklenmiştir. Kafa Kilitleme Düğmesi (Şek.A)

UYARI: Kafa kilitleme düğmesi YALNIZCA testere taşınırken veya depoya kaldırılırken kullanılmalıdır. Herhangi bir kesme işlemi için kafa kilitleme düğmesini ASLAkullanmayın. Testere kafasını aşağı konumda kilitlemek için, kafayı aşağıya itin, kafa kilitleme düğmesini

90° çevirin, yaylı pimin kilitlenmesini bekleyin ve testere kafasını serbest bırakın. Bu, testereyi bir yerden bir yere hareket ettirirken testere kafasını güvenle aşağıdatutacaktır. Serbest bırakmak için testere kafasını aşağı bastırın, kafa kilitleme düğmesini dışarı çekin ve 90°döndürün.

UYARI: Ciddi fiziksel yaralanma riskini azaltmak için, taşımadan, herhangi bir ayar yapmadan, temizlemeden, tamir etmeden veya eklentileri veya aksesuarları çıkarmadan/takmadan önce aleti kapatın, bataryayı çıkarın ve kilitleme kolunu taşıma konumuna getirin. Kazara çalıştırma yaralanmaya nedenolabilir. Açılama Kilit Düğmesi (Şek.A) Açılama kilit düğmesi

testereye sol veya sağa 49° açı vermenizi sağlar. Açılama ayarını belirlemek için, düğmeyi saat yönünün tersine çevirin. 0° açı geçersiz kılma düğmesi

açı geçersiz kılma konumunda olduğunda testere kafası kolayca sola veya sağa açı alır. Sıkmak için, açılama kilit düğmesini saat yönündeçevirin. 0 ° Açılama Geçersiz Kılma (Şek.A) Açılama freni geçersiz kılma düğmesi testereyi 0° işaretinin sağına açılamanızısağlar. Devreye girdiğinde, soldan getirildiğinde testere otomatik olarak 0°'de durur. Geçmiş 0°'yi geçici olarak sağa hareket ettirmek için, açılama kilit 0° açılama frenine

çekin, 90° döndürün (saat yönünde veya saat yönünün tersine) ve yaylı pimin kilitlenmesi için bırakın. Açıyı 0° açılama frenine geri döndürmek için, açılama kilit düğmesini çekin, 90° döndürün (saat yönünde veya saat yönünün tersine) ve yaylı pimin kilitlenmesi içinbırakın. 45 ° Açılama Freni Geçersiz Kılma (Şek.J) Testerenin her iki yanında iki açılama freni geçersiz kılma kolu

bulunmaktadır. Testereyi 45° üzeri sola ya da sağa açılamak için, 45° açılama geçersiz kılma kolunu geriye doğru itin. Geriye doğru konumda olduğunda, testere bu frenleri geçerek açılanabilir. 45° frenleri gerekli olduğunda, 45° açılama geçersiz kılma kolunu ileri doğruitin. Tepe Açılama Kilit Mandalları (Şek.J) Kartonpiyeri yerleşme yüzeyini keserken, testereniz soldan ya da sağdan doğru ve hızlı şekilde bir tepe durma noktası ayarlamak üzere donatılmıştır (bkz. Düz Uzanan Kartonpiyerin Kesilmesi ve Bileşik Özelliklerinin Kullanılması için Talimatlar). Tepe açılama kilit mandalı

tepe ayarlama vidasıyla

temas etmesi için döndürülebilir. Testere, Kuzey Amerika'da (52/38) tipik tepe taç için kullanılmak üzere fabrikada ayarlanmıştır, ancak tipik olmayan (45/45) tepe tacı kesmek için ters çevrilebilir. Tepe açılama kilit mandalını tersine çevirmek için, tutma vidasını, 22,5° açılama kilit mandalını ve 30° tepe açılama kilit mandalını çıkarın. Tepe açılama kilit mandalını 33,9° yukarı bakacak şekilde çevirin. 22,5° açılama kilit mandalını ve tepe açılama kilit mandalını sabitlemek için vidayı yeniden takın. Doğruluk ayarıetkilenmeyecektir. 22,5° Açılama Mandalı (Şek.J) Testereniz sol veya sağdan 22,5°'lik bir açılamayı hızla ve doğru şekilde ayarlamak üzere donatılmıştır. 22,5° açılama kilit mandalı

tepe ayarlama vidasıylatemas etmesi içindöndürülebilir.148

Ray Kilit Düğmesi (Şek.A) Ray kilit düğmesi

, raylar üzerinde kaymasını önlemek için testere kafasını sağlam şekilde kilitlemenizi sağlar. Bu, belli kesimler yaparken veya testereyi taşırkengereklidir. Derinlik Freni (Şek.A) Derinlik freni

bıçağın kesiminin derinliğinin sınırlı olmasını sağlar. Fren, oluk açma ve uzun dikey kesimler gibi uygulamalar için yararlıdır. Derinlik frenini ileri döndürün ve istenilen kesim derinliğini ayarlamak için derinlik ayarlama vidasını

ayarlayın. Ayarlamayı sabitlemek için kelebek somunu

sıkın. Derinlik frenini testerenin arkasına döndürüldüğünde derinlik freni özelliği atlanacaktır. Derinlik ayarlama vidası elle gevşetilmeyecek kadar sıkıysa, vidayı gevşetmek için verilen bıçak anahtarıkullanılabilir. Sürgülü Kilitli Taşıma Kolu (Şek.L1–L3) Sürgülü Kilit Konumu (Şek.L1) İleri konumdaki sürgülü kilitli taşıma kolu

dikey kesme kapasitesini en üst düzeye çıkarmak için testereyikilitler. Taşıma Konumu (Şek.L2) Geri konumdaki sürgülü kilitli taşıma kolu

taşıma ve saklama sırasında testere kafasını sabitlemek için testereyi taşıma konumunda kilitler. Testerenin yerini değiştirmek veya taşımak içinönerilir. Saklama Konumu (Şek.L3) Kullanılmadığında, sürgülü kilitli taşıma kolu

saklama konumuna alınabilir. Sürgülü kilit kolu, rampayı yukarı kaydıran ve döküm cebe

düşen kolun arkasındaki bir girinti kullanılarak yerine kilitlenir. Kolun kilidini açmak için, döküm cebinden çıkana kadar kolu hafifçe çekin ve saat yönündeçevirin. Otomatik Fren Testerenizde, testere bıçağını tetiğin serbest bırakılmasından sonra 5saniye içerisinde durduran bir otomatik bıçak freni mevcuttur. Bu, ayarlanabilirdeğildir. Bazen, tetiğin serbest bırakılmasından sonra frenin devreye girmesinde bir gecikme olabilir. Nadiren fren hiç devreye girmeyebilir ve bıçak durma noktasınagelir. Bir gecikme veya "atlama" meydana gelirse, testereyi 4veya 5kez açıp kapatın. Bu durum sürekli meydana geliyorsa aleti yetkili bir DeWALT servis merkezinegötürün. Kesim yerinden çıkartmadan önce bıçağın durduğundan mutlaka emin olun. Fren, siperlerin yerini alması için tasarlanmamıştır ve tüm dikkatinizi testereye vererek kendi güvenliğinizi sağlamanızgerekir. Kablosuz Alet Kontrolü (Şek. A)

DİKKAT: Aletle eşleşen cihazın tüm güvenlik uyarılarını, talimatlarını ve özellikleriniokuyun. Bu alette, örneğin bir toz emici gibi başka bir Kablosuz Alet Kontrolü ile kablosuz olarak eşleştirilmesini sağlayan bir Kablosuz Alet Kontrol vericisi mevcuttur. Aleti, Kablosuz Alet Kontrolünü kullanarak eşleştirmek için, alet üzerindeki tetik düğmesine

ve ayrı cihazdaki Kablosuz Alet Kontrolü eşleştirme düğmesine basılı tutun. Ayrı cihazdaki bir LED, aletinizin başarıyla eşleştirildiğini sizebildirir. Çalıştırmadan Önce

• Tezgah uzantılarını testerenin her iki tarafına da yerleştirin. Bkz. Tezgah Uzantılarının Takılmasıbölümü.

• Koruyucu kayış kapağında hasar olup olmadığını ve alt siperin düzgün çalışıp çalışmadığını kontroledin.

• Kesim plakası kullandığınızdan emin olun. Kesim yuvası 12mm'den daha genişse makineyiçalıştırmayın.

• Uygun testere bıçağını takın. Aşırı derecede aşınmış bıçakları kullanmayın. Aletin maksimum dönüş hızı testere bıçağının hızınıaşmamalıdır.

• Tüm kilitleme topuzlarının ve kelepçe kollarının sıkı olduğundan eminolun.

• Kişisel koruyucu ekipman kullanın ve testereyi harici bir toz emiciyebağlayın.

• Bu testere ahşabı ve birçok demir harici malzemeyi kestiği halde, bu kullanım talimatları yalnızca ahşap kesme ile ilgilidir. Aynı yönergeler diğer malzemeler için de geçerlidir. Bu testere ile demir türevi (demiz ve çelik) malzemeleri, fiber çimento veya duvar malzemelerini kesmeyin!

• Aşırı derecede küçük parçaları kesmeye çalışmayın.

• Üzerinde çalıştığını parçayısabitleyin.

• Bıçağın serbestçe kesmesine izin verin.Zorlamayın.

• Kesmeden önce motorun tam hıza erişmesinibekleyin. ÇALIŞMA Kullanma Talimatları

UYARI: Güvenlik talimatlarına ve geçerli düzenlemelere her zamanuyun.

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve bataryaları çıkartın. Kazara çalıştırma yaralanmaya nedenolabilir. Bataryaların Takılması ve Çıkartılması (Şek. A)

UYARI: Bataryayı takmadan önce aletin/cihazın kapalı konumda olduğundan eminolun. NOT: En iyi sonucu almak için, bataryanızın tamamen şarj edildiğinden eminolun. Bataryayı

kaput altı lambasının koluna yerleştirmek için, bataryayı lambanın kolundaki raylara yerleştirin ve batarya spot ışığın içine tamamen oturana ve sabitlenene kadar içeri doğrukaydırın. Bataryayı kaput altı lambasından çıkarmak için, batarya serbest bırakma düğmesine

basın ve bataryayı kaput altı lambasının kolundan yavaşça çekin. Bu kılavuzun şarj cihazı kısmında açıklandığı gibi şarj cihazınatakın. Vücut ve El Konumu (Şek. M)

UYARI: Ciddi yaralanma riskini azaltmak için, DAIMA şekilde gösterilen uygun tutma pozisyonunu kullanın.

UYARI: Ciddi yaralanma riskini azaltmak için, ani tepki ihtimaline karşı aleti HER ZAMAN sıkıcatutun. Gönye testereyi kullanırken vücudunuzun ve ellerinizin doğru şekilde konumlandırılması, kesimi daha kolay, daha kesin ve daha güvenli hale getirecektir. Ellerinizi asla kesim alanının yakınına koymayın. Asla ellerinizi bıçağa 100 mm'den daha fazla yaklaştırmayın. Kesim yaparken iş parçasını tablaya ve çite doğru sıkıca tutun. Tetiği bırakana ve bıçak tamamen duruncaya kadar ellerinizi konumunda tutun. BIÇAĞIN HAREKET YOLUNU KONTROL EDEBİLMENİZ İÇİN KESİM ÖNCESİNDE DAİMA KURU ÇALIŞTIRMA (ELEKTRİKSİZ) GERÇEKLEŞTİRİN. KOLLARINIZI ÇAPRAZ TUTMAYIN, BKZ. ŞEKİL M. İki ayağın da sıkıca zeminde olmasını sağlayın ve uygun dengeyi koruyun. Gönye kolunu sola ve sağa hareket ettirdikçe, onu takip edin ve testere bıçağının hafifçe yanında durun. Bir kalem izini takip ederken siper hava deliklerinebakın. Tetik Düğmesi (Şek. N) Testereyi açmak için kilitleme kolunu

aletin arka kısmına doğru çekin ve ardından tetik düğmesine

basın. Testere, düğmeye basıldığı sürece çalışır. Kesimi yapmadan önce bıçağın tam çalışma hızında dönmesine izin verin. Testereyi kapatmak için ise, tetik düğmesini serbest bırakın. Testere kafasını kaldırmadan önce bıçağın durmasını bekleyin. Düğmenin kilidinin açık konuma getirilmesi için herhangi bir koşul yoktur. Testereyi kilitlemek üzere bir asma kilit takmak için tetikte bir delik

mevcuttur. Kesim yerinden çıkartmadan önce bıçağın durduğundan mutlaka eminolun. Toz Emme (Şek. O)

UYARI: Ciddi fiziksel yaralanma riskini azaltmak için, taşımadan, herhangi bir ayar yapmadan, temizlemeden, tamir etmeden veya eklentileri veya aksesuarları çıkarmadan/takmadan önce aleti kapatın, bataryayı çıkarın ve kilitleme kolunu taşıma konumuna getirin. Kazara çalıştırma yaralanmaya nedenolabilir.

DİKKAT: Toz torbası veya DeWALT toz emici yerinde olmadığı takdirde bu testereyi çalıştırmayın. Ahşap tozu solunum tehlikesioluşturabilir. Kurşun içeren kaplamalar ve bazı ağaç türleri gibi malzemelerden gelen tozlar insan sağlığına zararlı olabilir. Tozun solunması alerjik reaksiyonlara ve/veya kullanıcının veya diğer kişilerin solunum yolu enfeksiyonları yaşamasına neden açabilir. Kayın ve meşe tozu gibi bazı tozlar, özellikle ağaç işleme katkı maddeleriyle birleştiğinde kansere yol açıcı maddeler olarakbilinmektedir. Çalışılan malzeme için ülkenizde geçerli olan düzenlemelere uyun. Vakumlu süpürge, çalışılacak malzeme için uygunolmalıdır. Özellikle sağlığa zararlı veya kanserojen olan kuru tozları vakumla çekerken toz sınıfı M olan bir vakumlu süpürgekullanın. Testerede bir Airlock™ uyumlu toz toplama sisteminin bağlanabilmesini sağlayan dahili toz portu

mevcuttur. Toz Torbasını Yerleştirmek (Şek.P)

Şek. P'de gösterildiği gibi toz portuna

takın. Toz Torbasını Boşaltmak (Şek.P)

testereden çıkarın ve boşaltmak için hafifçe sallayın veyavurun.

2. Toz torbasını toz portuna

geritakın. Tozun tamamının torbadan çıkmadığını görebilirsiniz. Bu, kesme performansını etkilemeyecek, ancak testerenin toz toplama verimliliğini azaltacaktır. Testerenizin toz toplama verimliliğini eski haline getirmek için boşaltırken toz torbasının içindeki yayı bastırın ve çöp kutusu veya toz haznesinin kenarınavurun. Boyuna Düz Kesme İşlemleri (Şek. A) Kaydırma özelliği kullanılmıyorsa, testere kafasının olabildiğince geriye itildiğinden ve ray kilidi düğmesinin sıkıldığından emin olun. Bu, iş parçasıyla çalışmaya başlandığında testerenin rayları boyunca kaymasınıönler. NOT: Bu testere, ahşabı ve birçok demir harici malzemeyi kesecek olsa da, ayrıntılı talimatlarımızı yalnızca ahşap kesimiyle sınırlayacağız. Aynı yönergeler diğer malzemeler için de geçerlidir. BU TESTERE İLE DEMİR TÜREVİ (DEMİZ VE ÇELİK) MALZEMELERİ VEYA DUVAR MALZEMELERİNİ KESMEYİN. Aşındırıcı bıçakkullanmayın. NOT: Kesim işleminden önce alt siper hakkında önemli bilgiler için Montaj ve Ayarlar bölümünde Siper Hareketi ve Görünürlük başlıklı bölümebakın. Enine kesim (Şek.A, Q) Bir enine kesim, ahşabı damar boyunca herhangi bir açıda keserek yapılır. Bir enine düz kesim gönye testere ile sıfır derece konumunda yapılır. Gönye kolunu sıfıra ayarlayıp kilitleyin, ahşabı tabla üzerinde ve çite dayanacak şekilde sıkıca tutun. Ray kilit düğmesi sıkılmış olarak, tetik düğmesini

sıkarak testereyiçalıştırın. Testere hızlandığında (yaklaşık 1saniye), kolu hafifçe alçaltın ve ahşabı yavaşça kesin. Kolu yükseltmeden önce bıçağın tam olarak durmasına izin verin. Örneğin, 51x 203mm (45º gönye açısında 51x 152) üzeri genişliğe sahip herhangi birşeyi keserken ray kilit düğmesi gevşetilmiş olarak bir dış‑aşağı‑geri hareketi kullanın.149

Testereyi kendinize doğru çekin, testere kafasını iş parçasına doğru aşağıya indirin ve kesimi tamamlamak için testereyi yavaşça geri itin. Dışarı çekerken testerenin iş parçasının üst kısmıyla temas etmesine izin vermeyin. Testere, muhtemelen kişisel yaralanmaya veya iş parçasının zarar görmesine neden olacak şekilde size doğru hareketedebilir. Birden çok parçanın kesilmesi önerilmez ancak her bir parçanın tabla ve çite dayanacak şekilde sıkıca tutulması sağlanırsa güvenli bir şekilde yapılabilir. NOT: Azaltılmış strok ile daha fazla çapraz kesim kapasitesi sağlamak için DCS781'deki bıçak tezgahın daha derinlerine kadar uzanır. Sonuç olarak, kesim sırasında iş parçası üzerinde daha büyük bir kaldırma kuvvetihissedilebilir.

DİKKAT: Kesim sırasında ellerinizle bıçak arasındaki mesafenin 100mm dahilinde olması gerekliyse, kontrolü korumak ve iş parçasının zarar görmesi ve kişisel yaralanma riskini azaltmak için daima bir çalışma kelepçesikullanın. NOT: Testerenin ray

boyunca kaymasını sağlamak için Şek. A'da gösterilen ray kilit düğmesi

gevşekolmalıdır. Boydan boya gönye kesimleri gönye koluyla sıfır harici herhangi bir açıda yapılır. Bu açı köşe yapmak için genellikle 45º olur, ancak soldan sıfır ila 50º veya sağdan sıfır ila 60° aralığında herhangi bir yere ayarlanabilir. Kesimi yukarıda açıklandığı gibi yapın. Boy olarak daha kısa olan, 51mm x 152mm'den daha geniş iş parçaları üzerinde bir gönye kesimi gerçekleştirirken, uzun tarafı daima çite karşı yerleştirin

(Şek.Q). Bir ahşap parçası üzerinde mevcut bir kalem hattından kesim yapmak için açıyı mümkün olduğu kadar yakın eşleştirin. Gönye açısını hangi yöne ayarlanacağını belirlemek ve yeniden kesmek için önce ahşabı biraz uzun kesin ve kalemle çizilen hatla kesim kenarı arasındaki mesafeyi ölçün. Bunun için biraz pratik gerekir fakat yaygın kullanılan birtekniktir. Açılı Kesme İşlemleri Bir açılı kesim, testere bıçağı ahşap üzerine bir açıyla eğilerek yapılan bir enine kesimdir. Açıyı ayarlamak için, açılama kilidini

gevşetin ve testereyi istediğiniz kadar sola hareket ettirin. (Boşluk sağlamak için çiti hareket ettirmek gerekir.) İstenen açılama açısı ayarlandıktan sonra açılama kilidini sağlam şekilde sıkın. Açılama sistemine dair ayrıntılı talimatlar için Kontroller bölümünebakın. Eğik açılar 49º sağdan ve 49º soldan ayarlanabilir ve gönye kolu 50º sol veya 60º sağ arasında kesilebilir. Bazı aşırı açılarda, sağ veya sol taraftaki çitin çıkarılması gerekli olabilir. Sol veya sağ çiti çıkarmak için, çit ayarlama düğmesini

bir kaç tur gevşetin ve çiti dışarıya doğrukaydırın. NOT: Belirli açılı kesme işlemleri için çitleri ayarlamaya dair önemli bilgiler için Montaj ve Ayarlar kısmında Çit Ayarı bölümünebakın. Kesim kalitesi Tüm kesimlerin düzgünlüğü bir dizi değişkene bağlıdır. Kesilen malzeme, bıçak tipi, bıçak keskinliği ve kesme hızı gibi şeylerin tümü kesme kalitesine katkıdabulunur. Kalıplama ve diğer hassas çalışmalar için en pürüzsüz kesimler istenildiğinde, keskin bir (60 diş karbür) bıçak ve daha yavaş, dengeli bir kesme hızı istenilen sonuçlarıverecektir. Kesme sırasında malzemelerin hareket etmemesini veya kaymamasını sağlayın; güvenli bir şekilde yerine tutturun. Kolu yükseltmeden önce, daima bıçağın tam olarak durmasınıbekleyin. Parçanın arkasından halen küçük ahşap parçaları dökülüyorsa, kesiğin olacağı yerde ahşabın üzerine bir parça maskeleme bandı yapıştırın. Bandın üzerinden kesin ve işiniz bittiğinde bandı dikkatli bir şekilde çıkarın. Değişik kesme uygulamaları için testerenizde kullanım açısından önerilen bıçak listesine bakın ve size en uygun olanı seçin. Bununla ilgili İsteğe Bağlı Aksesuarlar başlığında Testere Bıçakları bölümünebakın. Düz Olmayan Kesim (Oyma ve Kanal Açma) Çapraz Kesme, Açılı Kesme ve Bileşik Gönye Kesme bölümlerindeki talimatlar, tüm malzeme kalınlıklarındaki kesimler içindir. Malzemede oyuk veya kanal şekilleri oluşturmak için düz olmayan kesimler deyapabilirsiniz. Oluk Kesme (Şek.A) Kesim derinliğini ayarlamayla ilgili ayrıntılı talimatlar için Derinlik Freni bölümüne bakın. İstenen kesme derinliğinden emin olmak için atılmış bir parça tahtakullanılmalıdır. Bu tahta parçasını tezgahın üzerinde çite

doğru sıkıca tutun. Bıçağın altındaki kesim alanını hizalayın. Testere kolunu, bıçak aşağı konumda olacak şekilde tamamen öne yerleştirin. Tetik düğmesini

sıkarak testereyi çalıştırın, bkz. Şek.A. İş parçasında bir oluk açmak için testere kolunu yumuşak bir şekilde geriye doğru itin. Testere kolu aşağıdayken tetik düğmesini serbest bırakın. Testere bıçağı tamamen durduğunda testere kolunu kaldırın. Kolu kaldırmadan önce, daima bıçağın tam olarak durmasınıbekleyin. Oluğu genişletmek için, istenen derinlik elde edilene kadar adım 1‑4'ütekrarlayın. İş Parçasının Kelepçelenmesi (Şek. A)

UYARI: Ciddi yaralanma riskini azaltmak için, hareket ettirmeden, aksesuarları değiştirmeden veya herhangi bir ayarlama yapmadan önce aleti kapatın ve güç kaynağıyla bağlantısınıkesin.

UYARI: Bir kesimden önce kelepçelenmiş, dengeli ve güvenli olan iş parçası, kesim tamamlandıktan sonra dengesini kaybedebilir. Dengesiz bir yük testereyi veya bir masa veya tezgah gibi testerenin takılı olduğu herhangi bir şeyi yana yatırabilir. Dengesiz hale gelebilecek bir kesim yaparken, iş parçasını düzgün şekilde destekleyin ve testerenin sabit bir yüzeye sağlam şekilde cıvatalandığından emin olun. Yaralanmaylasonuçlanabilir.

UYARI: Kelepçenin her kullanılışında, kelepçe ayağının testere tabanının yukarısına kelepçeli kalması gereklidir. Daima iş parçasını, çalışma alanındaki herhangi bir başka parçaya değil, testerenin tabanına kelepçeleyin. Kelepçe ayağının testere tabanının kenarına kelepçelenmediğinden eminolun.

DİKKAT: Kontrolü sağlamanın yanı sıra iş parçasında hasar ve yaralanma riskini önlemek için daima bir iş kelepçesikullanın. İş parçasını tezgaha veya çite elle sabitleyemiyorsanız (düzensiz şekil vb.) veya eliniz bıçağa 100mm'den daha yakın mesafedeyse bir testere veya başka sabitleyicikullanılmalıdır. En iyi sonuçlar için testereyle birlikte verilen kelepçeyi

kullanın. İlave kelepçeleri yerel bayiden veya DeWALT servis merkezinden satınalabilirsiniz. Yay kelepçeler, çubuk kelepçeler veya C kelepçeler gibi başka destek elemanları belli boyutlar ve şekillerdeki malzemeler için gerekli olabilir. Bu kelepçeleri seçerken ve yerleştirirken dikkatli olun. Kesim işleminden önce bir kuru çalıştırma için zaman ayırın. Kelepçelemeye yardımcı olması için soldaki çiti baştan başa kaydırın Kelepçenin Takılması (Şek.A)

arkasındaki deliğe takın.

2. Düğmeyi saat yönünün tersine çevirerek kelepçeyi yukarı doğru ayarlayın. Ve düğmeyi saat

yönünde çevirerek sıkın. İş parçasını sağlam şekilde sıkıştırdığınızdan eminolun. NOT: Açılandırırken kelepçeyi tabanın zıt tarafına yerleştirin. • BIÇAĞIN YOLUNU KONTROL EDEBİLMENİZ İÇİN KESİMLERİ BİTİRMEDEN ÖNCE DAİMA KURU ÇALIŞTIRMA (ELEKTRİKSİZ) GERÇEKLEŞTİRİN. KELEPÇENİN, TESTERE VEYA SİPERLERİN HAREKETİNE MÜDAHALE ETMEDİĞİNDEN EMİNOLUN. Uzun Parçaların Desteklenmesi

UYARI: Ciddi yaralanma riskini azaltmak için, hareket ettirmeden, aksesuarları değiştirmeden veya herhangi bir ayarlama yapmadan önce aleti kapatın ve güç kaynağıyla bağlantısınıkesin. UZUN PARÇALARI DAİMADESTEKLEYİN. Asla bir tezgah uzantısı yerine başka bir insanı veya basit gönye testere tezgahından uzun veya geniş olan bir iş parçası için ilave destek olarak veya iş parçasını beslemek, desteklemek veya çekmek içinkullanmayın. Uçların düşmesini önlemek için testere tezgahları veya benzeri aletler gibi uygun yöntemlerle uzun iş parçalarınıdestekleyin. Resim Çerçeveleri, Gölge Kutuları ve Diğer Dört Kenarlı Projeleri Kesme (Şek. R) Burada listelenen öğelerin nasıl yapılacağını en iyi şekilde anlamak için testereniz için bir "algılayış" geliştirmeden önce hurda ahşap parçalarını kullanarak birkaç basit deneme yapmanızıöneriyoruz. Testereniz Şekilde Rgösterildiği gibi gönyeli kesilen kenarlar için mükemmeldir. Şekildeki R Çizim 1'de 90º'lik bir köşe oluşturmak için her biri 45º olan iki panonun kenarlarını açılamak için açılama ayarı kullanılarak yapılan bir bağlantı gösterilmektedir. Bu bağlantı için gönye kolu sıfır konumuna kilitlenir ve açılama ayarı 45º'de kilitlenir. Ahşap, geniş düz tarafı tablaya, dar kenarı da çite dayanacak şekilde konumlandırılır. Bu kesim, çite karşı geniş yüzeyle sağ ve sol gönyeleme yapılarak dagerçekleştirilebilir. Trim Çıtasının ve Diğer Çerçevelerin Kesilmesi (Şek. R) Şekildeki R Çizim 2, 90º bir köşe oluşturmak için iki panoya 45º'de gönye kolunu ayarlayarak yapılan bir bağlantıyı gösterir. Bu tip bir bağlantıyı yapmak için, açılı ayarlamayı sıfıra ve gönye kolunu 45º'ye ayarlayın. Bir kere daha, ahşabı geniş düz tarafı tablaya, dar kenarı da çite dayanacak şekildekonumlandırın. Şekildeki R iki çizim yalnızca dört kenarlı nesneleriçindir. Kenar sayısı değiştikçe, gönye ve açılama açıları da değişir. Aşağıdaki çizelge bir dizi şekil için doğru açılarısunar. – ÖRNEKLER – KENAR Sayısı Gönye VEYA AÇILAMA AÇISI 4 45° 5 36° 6 30° 7 25,7° 8 22,5° 9 20° 10 18° Bu tabloda tüm kenarların eşit uzunluğa sahip olduğu varsayılmaktadır. Çizelgede gösterilmeyen bir şekil için, aşağıdaki formülü kullanın: 180º bölü kenar sayısı eşittir gönye (malzeme dikey kesiliyorsa) veya açılandırma açısı (malzeme düz uzanırkenkesiliyorsa). Bileşik Gönyelerin Kesilmesi (Şek. S) Bileşik gönye, aynı anda bir gönye açısı ve açılama açısı kullanılarak yapılan bir kesimdir. Bu, Şek. S'de gösterilen gibi meyilli kenarlara sahip çerçeveler veya kutular yapmak için kullanılan kesimtipidir.

UYARI: Kesme açısı kesimden kesime değişiklik gösteriyorsa, açılama kilit düğmesinin ve gönye kilidi kolunun güvenli şekilde kilitlendiğini kontrol edin. Açılamada veya gönyede herhangi bir değişiklik yaptıktan sonra bunlarkilitlenmelidir. Aşağıda gösterilen çizelge yaygın bileşik gönye kesimleri için düzgün eğim ve gönye ayarlarını seçmekte size yardımcıolacaktır.

• Çizelgede uygun kavisteki o açıyı bularak, istenilen A açısını (Şek. S)seçin.

• Doğru açılama açısını bulmak için o noktadan itibaren çizelgeyi aşağıya doğru düz, doğru gönye açısını bulmak için düz çapraz takipedin.

• Testerenizi saptanan açılara ayarlayın ve birkaç deneme kesimi yapın. Kesim parçalarını birlikte takmak üzerineçalışın.150

Örnek: 26° dış açılı 4kenarlı bir kutu yapmak için (Açı A, Şek. S), sağ üst kavisi kullanın. Kavis ölçeğinde 26°'i bulun. Testerede gönye açısı ayarını elde etmek için (42°) herhangi bir kenardan yatay kesişim hattını takip edin. Aynı şekilde, testeredeki açılama açısını elde etmek için (18°) üst veya alttan dikey kesişim hattını takip edin. Testeredeki ayarları doğrulamak için daima birkaç hurda ahşap parçasında kesmeyideneyin. TESTEREDE BU AÇILAMA AÇISINI AYARLAYIN TESTEREDE BU GÖNYE AÇISINI AYARLAYIN KUTU KENARININ AÇISI (AÇI "A") KARE KUTU 6 KENARLI KUTU 8 KENARLI KUTU Süpürgelik Çıtasının Kesilmesi (Şek. T) KESİM YAPMADAN ÖNCE TESTERE KAPALIYKEN BİR DENEME KESİMİYAPIN. Düz 90° kesimler: Ahşabı çite karşı konumlandırın ve Şekilde Tgösterildiği gibi yerinde tutun. Testereyi çalıştırın, bıçağın tam hıza ulaşmasını sağlayın ve kesim boyunca kolu yavaşçaalçaltın. Sipere Karşı Dikey Olarak Maksimum 165mm Süpürgelik Çıtasının Kesilmesi (Şek.L, T) NOT: 76 mm ila 165 mm yükseklikte taban kalıbını çite karşı dikey olarak keserken, Şekilde L1 gösterildiği gibi bir kaydırma kilit kolukullanın. Malzemeyi Şekilde Tgösterildiği gibikonumlandırın. Tüm kesimler, kalıbın arka kısmı çite, kalıbın altı da tezgaha dayanacak şekildeyapılmalıdır. İç köşe Dış köşe Sol yan

2. Kesimin sol tarafını

2. Kesimin sol tarafını

2. Kesimin sağ tarafını

2. Kesimin sağ tarafını

kaydet Maksimum 165mm'ye kadar malzeme yukarıda açıklandığı şekildekesilebilir. Kartonpiyerin Kesilmesi Gönye testereniz, kartonpiyerin kesilmesi görevine en uygun alettir. Düzgün şekilde uyması için, kartonpiyerin bileşik gönyeyle son derece doğru bir şekilde ölçülmesigerekir. Belirli bir kartonpiyer parçası üzerindeki iki düz yüzey birlikte toplandığında tam olarak 90°'ye eşit açılardadır. Tümü olmasa da çoğu kartonpiyer 52°'lik bir üst arka açıya (tavana düz gelen bölüm) ve 38°'lik bir alt arka açıya (duvara düz gelen bölüm)sahiptir. Gönye testereniz, kartonpiyerin düzgün açıda kesilmesi için 31,6° sol ve sağda önceden ayarlı gönye mandal noktalarına ve 33,9° sol ve sağda açılama fren kilit mandallarına sahiptir. 33.9°'de açılama ölçeğinde de bir işaretbulunmaktadır. Aşağıdaki çizelge kartonpiyerin kesilmesi için düzgün ayarları sunar. (Gönye ve açılama ayarları için sayılar son derece hassastır ve testerenizde doğru şekilde ayarlamak kolay olmayabilir.) Çoğu odada tam 90º'lik açılar bulunmadığı için bir ince ayar yapmanızgerekir. HURDA MALZEME İLE ÖN TEST YAPILMASI SON DERECE ÖNEMLİDİR! Düz Uzanan Kartonpiyerin Kesilmesi ve Bileşik Özelliklerinin Kullanılması için Talimatlar (Şek.A, U)

1. Testere tezgahında

geniş arka yüzeyi aşağıda düz uzanankartonpiyer.

2. Kalıbın üst kısmı çite

3. Aşağıdaki ayarlar 52° ve 38° açılara sahip tüm standart (ABD) kartonpiyerler içingeçerlidir.

İç köşe Dış köşe Sol yan

1. Açılama sol 33.9°

3. Kesimin sol ucunu kaydet

1. Açılama sağ 33.9°

3. Kesimin sol ucunu kaydet

1. Açılama sağ 33.9°

3. Kesimin sağ ucunu kaydet

1. Açılama sol 33.9°

3. Kesimin sağ ucunu kaydet

Tüm bileşik gönyeler için eğim ve gönye açıları ayarlanırken şunları unutmayın: Kartonpiyer için sunulan açılar çok hassastır ve tam olarak ayarlanması zordur. Hafif kaydırması kolay olduğu ve çok az oda tam kare köşelere sahip olduğu için, tüm ayarlar hurda malzemeler üzerinde testedilmelidir. HURDA MALZEME İLE ÖN TEST YAPILMASI SON DERECE ÖNEMLİDİR! Kartonpiyerin Kesimi İçin Alternatif Yöntem (Şek.V) Kartonpiyeri, tezgah üzerinde sürgülü çit

arasındaki bir açıda yerleştirin, bkz. Şek. V. Kartonpiyer çit aksesuarı (DW7084) doğruluk ve rahatlık derecesi nedeniyle şiddetle önerilir. Kartonpiyer kesimi çit aksesuarını yerel bayinizden satınalabilirsiniz. Bu yöntemi kullanarak kartonpiyer kesmenin avantajı herhangi bir açılı kesime gerek olmamasıdır. Gönye açısındaki minik değişiklikler açılandırma açısına etki etmeden yapılabilir. Bu şekilde, 90° harici kenarlarla karşılaşıldığında, testere bunlar için hızlıca ve kolayca ayarlanabilir. Kartonpiyerin duvarda duracağı açıyı korumak için kartonpiyer kesimi çit aksesuarıkullanın. Tüm Kesimler için Çit ve Testere Tabanı Arasında Açı Verilmiş Kartonpiyerin Kesilmesine Dair Talimatlar

1. Kartonpiyerin altı (takıldığında duvara yaslanan parça) çite, kartonpiyerin üstü de Şekilde

Vgösterildiği gibi testere tabanına yaslanacak şekilde kartonpiyere açıverin.

2. Kartonpiyerin arkasında açı verilen "düz kısımlar" çit ve testere tabanında

dümdüzuzanmalıdır. İç köşe Dış köşe Sol yan

2. Kesimin sağ tarafını

2. Kesimin sağ tarafını

2. Kesimin sol tarafını

2. Kesimin sol tarafını

kaydet Özel Kesimler MALZEME TEZGAH ÜZERİNDE VE ÇİTE KARŞI SABİTLENMEDİKÇE ASLA HERHANGİ BİR KESME İŞLEMİYAPMAYIN. Alüminyum Kesme (Şek.A, W) DAİMA ALÜMİNYUM KESMEK İÇİN ÖZEL OLARAK YAPILMIŞ UYGUN TESTERE BIÇAĞINI KULLANIN. Bunlar yerel DeWALT bayinizde veya DeWALT servis merkezinde mevcuttur. Kimi iş parçalarında, boyutları, şekli veya yüzey kalitesi nedeniyle, kesim sırasında hareket etmesini önlemek için bir kelepçe veya bağlama düzeneği kullanılması gerekebilir. Malzemeyi Şek. W'de gösterildiği gibi, enine en ince kesiti kesecek şekilde yerleştirin. Şek. W'de, aynı zamanda, bu uzantıları kesmenin yanlış yöntemi de gösterilmektedir. Alüminyum keserken bir çubuk mum kesme yağı kullanın. Kesmeden önce çubuk mumu doğrudan testere bıçağına

uygulayın. Çubuk mumu asla hareket eden bir bıçağauygulamayın. Pek çok hırdavatçıda bulunan balmumu, uygun yağlama sağlar ve talaşların bıçağa yapışmasınıönler. İş parçasını uygun şekilde sabitlediğinizden eminolun. Doğru testere bıçağı için bkz. İsteğe Bağlı Aksesuarlar bölümünde Testere Bıçaklarıbaşlığı. Eğilmiş Malzeme (Şek.X, Y) Eğilmiş malzeme keserken, bu Şekildeki Y gibi değil, daima şu Şekildeki Xgibi konumlandırın. Malzemenin yanlış yerleştirilmesi bıçağın kesmenin tamamlanmasına yakın sıkışmasına nedenolur. Plastik Boru ve Başka Yuvarlak Malzemenin Kesilmesi Plastik borular testerenizle kolaylıkla kesilebilir. Aynen ahşap gibi kesilmeleri gerekir ve YUVARLANMALARINI ÖNLEMEK IÇIN ÇITE KELEPÇELENMELI VEYA ÇITE DAYANACAK ŞEKILDE SIKICA TUTULMALIDIR. Açılı kesimler yaparken bu aşırı derecedeönemlidir. Geniş Malzemenin Kesilmesi (Şek.Z) Kimi zamanlar alt sipere yerleştirilemeyecek kadar geniş bir ahşap parçası ile karşılaşırsınız. Böyle bir durumda, sağ başparmağınızı siperin üst kısmına yerleştirin ve siperi, Şekilde Zgösterildiği gibi iş parçasını temizlemeye yetecek kadar yukarıya kaydırın. Bunu yapmaktan olabildiğince kaçının, ancak gerekliyse, testere düzgün şekilde çalışır ve daha büyük kesimi yapar. BU TESTEREYİ ÇALIŞTIRIRKEN ASLA BAĞLAMAYIN; BANTLAMAYIN YA DA SİPERİ AÇIKBIRAKMAYIN.151 TÜRkçE BAKIM DeWALT elektrikli aletiniz uzun süre boyunca minimum bakımla çalışmak üzere tasarlanmıştır. Aletin uzun süre boyunca verimli bir şekilde çalışması, uygun bakım ve düzenli temizlik yapılmasınabağlıdır.

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce makineyi kapatın ve bataryaları çıkartın. Kazara çalıştırma yaralanmaya nedenolabilir.

UYARI: Testere bıçağı aşınmışsa yeni ve bilenmiş bir bıçakladeğiştirin. Plastik siperin çevresinde yağlayıcı veya temizleyici (özellikle sprey veya aerosol) KULLANMAYIN. Siperde kullanılan polikarbonat malzeme belli kimyasallar tarafından saldırıya maruzkalabilir.

1. Tüm yataklar sızdırmazdır. Ömür boyu herhangi bir yağlama veya bakımgerekmez.

2. Tüm tozu ve ahşap yongalarını taban ve döner tablanın etrafından VE ALTINDAN düzenli

olarak temizleyin. Kirlerin geçmesini sağlamak için yuvalar mevcut olsa da, bir miktar tozbirikebilir. Yağlama Bu aletin ilave yağlanmasına gerekyoktur. Temizleme Kullanmadan önce, üst bıçak siperini, hareketli alt bıçak siperini ve uygun şekilde çalışacağından emin olmak için toz toplama borusunu dikkatli bir şekilde kontrol edin. Yongalar, toz veya üzerinde çalışılan parçadan çıkan küçük parçacıkların fonksiyonlardan herhangi birinin engellenmesine yol açmayacağından eminolun. İş parçası bölümlerinin testere bıçağı ve siperler arasında sıkışması durumunda makineyi güç kaynağından sökün ve Bir Testere Bıçağının Değiştirilmesi veya Yenisinin Takılması bölümünde belirtilen talimatları takip edin. Sıkışmış parçaları çıkartın ve testere bıçağınıtakın.

UYARI: Havalandırma deliklerinde ve etrafında toz toplanması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesitakın.

UYARI: Aletin metalik olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içinedaldırmayın.

UYARI: Yaralanma tehlikesini azaltmak için, tezgah üstünü düzenli olaraktemizleyin.

UYARI: Yaralanma tehlikesini azaltmak için, toz toplama sistemini düzenli olaraktemizleyin. Çalışma Işığının Temizlenmesi Çalışma lambasından en iyi performansı almak için, aşağıda anlatılan bakımı düzenli olarakyapın.

1. Testere tozlarını ve talaşları bir kulak temizleme çubuğu ile çalışma ışığı merceğinden

dikkatlice temizleyin.

2. Merceğe zarar verebileceği için herhangi şekilde bir çözücü KULLANMAYIN.

3. Toz birikmesi çalışma ışığını engelleyebilir ve kesim hattını doğru şekilde

göstermesiniönleyebilir.

4. Bıçağı çıkarmak ve takmak için gönye testerenin kullanma kılavuzuna bakın.

5. Zift ve biriken kiri bıçak testereden çıkarılmış şekilde temizleyin. Zift ve biriken kir çalışma

ışığını engelleyebilir ve kesim hattını doğru şekilde göstermesiniönleyebilir. İsteğe Bağlı Aksesuarlar

UYARI: DeWALT tarafından tedarik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle birlikte sadece DeWALT tarafından tavsiye edilen aksesuarlarkullanılmalıdır. TEsTERE BIçAkLARI: DAİMA, 25,4 mm'lik ÇARK DELİKLERİNE SAHİP 305 mm'lik TESTERE BIÇAKLARI KULLANIN. HIZ DEĞERİ EN AZINDAN 4800RPM OLMALIDIR. Daha küçük çaplı bir bıçağı asla kullanmayın. Düzgün şekilde korunmayacaktır. Yalnızca enine kesim bıçakları kullanın! Yarmak için tasarlanan bıçaklar, kombinasyon bıçakları veya 7°'yi aşan kanca açılarına sahip bıçaklarlakullanmayın. BIçAk AçIkLAMALARI

İnşaat Testere Bıçakları (yapışmayan kenarlı ince kertik) Genel Amaçlı 305 mm 40 Hassas Enine Kesimler 305 mm 60 Ahşap İşleme Testere Bıçakları (pürüzsüz, temiz kesimler sağlar) Hassas enine kesimler 305 mm 80 Demir dışı metaller 305 mm 96 Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıylagörüşün. Çevrenin Korunması Ayrı toplama. Bu sembolü taşıyan ürünler ve bataryalar normal evsel atıklarla birlikte çöpeatılmamalıdır. Ürünler ve bataryalar, hammadde ihtiyacını azaltmak için geri kazanılabilecek veya geri dönüştürülebilecek malzemeler içerir. Elektrikli aletleri ve bataryaları lütfen yerel yönetmeliklere uygun şekilde geri dönüşüme tabi tutun. Daha ayrıntılı bilgi www.2helpU.com adresindenedinilebilir. Şarj Edilebilir Batarya Bu uzun ömürlü batarya daha önce kolaylıkla gerçekleştirdikleri işlemlerde yeterli güç üretememeye başladıklarında şarj edilmelidir. Teknik ömrünün sonunda çevre dostu biçimde eldençıkarın.

• Bataryayı şarjı tamamen bitene kadar kullanın, sonrasında alettençıkartın.

• Lityum İyon hücreler geri dönüştürülebilir. Bunları bayinize veya bölgenizdeki geri dönüşüm istasyonuna götürün. Toplanan bataryalar geri dönüştürülür ve uygun şekilde bertarafedilir.152

Sorun Giderme Kılavuzu GÜVENLIK KURALLARI VE TALIMATLARINA MUTLAKA UYUN SORUN! YANLIŞ OLAN NEDİR? NE YAPMALI Testere çalışmıyor Batarya takılmamış Bataryayı takın. Bkz. Bataryanın Takılması veÇıkartılması. Batarya şarj edilmemiş Bataryayı şarj edin. Bkz. ŞarjProsedürü. Testere aşırı ısınmış Testerenin soğuması için birkaç dakikabekleyin. Bataryalar aşırı ısınmış Bataryaların soğuması için birkaç dakikabekleyin. Testere istendiği gibi kesimler yapmıyor Bıçak körelmiş Bıçağı değiştirin. Bkz. Bir Testere Bıçağının Değiştirilmesi veya Yenisinin Takılması. Bıçak geriye monte edilmiş Bıçağı etrafında döndürün. Bkz. Bir Testere Bıçağının Değiştirilmesi veya Yenisinin Takılması. Bıçak üzerinde çapak veya boşluk Bıçağı çıkartın ve kaba çelik yünü ve terebentin veya ev tipi fırın temizleyici iletemizleyin. Yapılan iş için yanlış bıçak Bıçak türünü değiştirin. Bununla ilgili İsteğe Bağlı Aksesuarlar başlığında Testere Bıçakları bölümüne bakın. CUTLINE çalışma ışığı yanıp sönüyor Batarya şarj edilmemiş Bataryayı şarj edin. Bkz. ŞarjProsedürü. Makine aşırı titreşim yapıyor Testere tezgah veya tablaya düzgün monte edilmemiş Tüm montaj donanımını sıkın. Bkz. Tezgaha Montajı. Tabla veya tezgah düz olmayan bir zeminde Düz zemine sahip bir yere koyun. Bkz. Tanıtma. Testere bıçağı hasarlı Bıçağı değiştirin. Bkz. Bir Testere Bıçağının Değiştirilmesi veya Yenisinin Takılması. Doğru gönye kesimleri yapmıyor Gönye ölçeği doğru şekilde ayarlanmamış Kontrol edin ve ayarlayın. Bkz. Montaj ve Ayarlar bölümünde Gönye Ölçeğinin Ayarlanması başlığı. Bıçak çite dik değil Kontrol edin ve ayarlayın. Bkz. Montaj ve Ayarlar bölümünde Gönye Ölçeğinin Ayarlanması başlığı. Bıçak tezgaha dikey değil Çiti kontrol edin ve ayarlayın. Bkz. Montaj ve Ayarlar bölümünde Açılama Gönyesinin Tezgah Ayarı başlığı. İş parçası hareket ediyor İş parçasını çite sağlam şekilde kelepçeleyin veya 120tanecikli zımpara kağıdını lastik solüsyon ile çiteyapıştırın. Kesim plakası aşınmış veya hasar görmüş Yetkili servis merkezinegötürün. Gönye göstergesi doğru ayarlanmamış Kontrol edin ve ayarlayın. Bkz. Montaj ve Ayarlar bölümünde Gönye Göstergesinin Ayarlanmasıbaşlığı. Bıçağa malzeme sıkışıyor Eğik malzemelerin kesimi Bkz. Özel Kesimler bölümünde Eğilmiş Malzeme başlığı.153
