Producttype	Fietsendrager voor 2 fietsen
Merk	Pro-User
Model	Diamant SG2 FixMatic
Eigen gewicht	17 kg
Maximale laadvermogen	60 kg
Materiaal	Staal en aluminium
Capaciteit	2 fietsen
Bevestiging	Op trekhaak (kogel)
Elektrische aansluiting	7-polige of 13-polige stekker (verlichting)
Kantelbaar	Ja, voor toegang tot de kofferbak
Aanbevolen maximale snelheid	130 km/u
Onderhoud	Reiniging met warm water en zachte doek
Veiligheid	Veiligheidsriemen inbegrepen, controle voor elke rit
Onderdelen	Beschikbaar bij de klantenservice van Tradekar
Conformiteit	Europese gebruiksvergunning
Garantie	Niet gespecificeerd
Inhoud van de levering	Fietsendrager, veiligheidsriemen, opbergtas, handleiding

Veelgestelde vragen - Diamant SG2 FixMatic Pro-User

Hoe monteer ik de fietsendrager op de trekhaak?

Parkeer het voertuig op een vlakke ondergrond en trek de handrem aan. Reinig de kogel van de trekhaak. Plaats de fietsendrager op de kogel en laat de vergrendelingshendel zakken. Vergrendel met de sleutel. Zorg ervoor dat de drager stevig vastzit.

Wat is het maximale gewicht van de te vervoeren fietsen?

Het maximale laadvermogen van de fietsendrager is 60 kg. Voor het model SG2 (eigen gewicht 17 kg) hangt het effectieve laadvermogen af van de toelaatbare kogeldruk van de trekhaak. Bijvoorbeeld, als de trekhaak 75 kg ondersteunt, is het laadvermogen 58 kg.

Kan de fietsendrager worden gekanteld om de kofferbak te openen?

Ja, de fietsendrager kan naar achteren worden gekanteld om toegang te krijgen tot de kofferbak. Koppel voor het kantelen eventuele elektrische achterkleppen los. Laat de drager zakken door de hendel met de voet te ontgrendelen en de U-beugel vast te houden.

Hoe onderhoud ik de fietsendrager?

Reinig de fietsendrager met warm water en een zachte doek. Gebruik geen oplosmiddelen of agressieve reinigingsmiddelen. Laat aan de lucht drogen. Spoel in de winter of nabij de zee regelmatig om zout te verwijderen. Bewaar op een droge en beschutte plaats bij langdurig niet-gebruik.

Wat te doen als de veiligheidsriemen versleten zijn?

Controleer voor elke rit de staat van de riemen. Als ze beschadigd of versleten zijn, vervang ze dan uitsluitend door riemen die zijn goedgekeurd door Tradekar Benelux BV. Rijd niet met defecte riemen.

Is hij compatibel met alle trekhaaktypes?

Nee, de fietsendrager mag alleen worden gemonteerd op trekhaak van staal St52 of gietijzer GG52 (of betere kwaliteit). Monteer niet op trekhaak van aluminium of andere lichte metalen. De D-waarde van de trekhaak moet hoger zijn dan 7,6 kN.

Wat is de maximaal toegestane snelheid met de fietsendrager?

De aanbevolen maximale snelheid is 130 km/u. Pas uw rijstijl aan het nieuwe weggedrag aan en vermijd abrupte bewegingen.

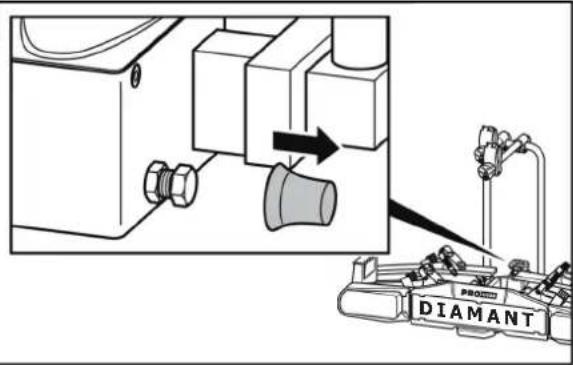

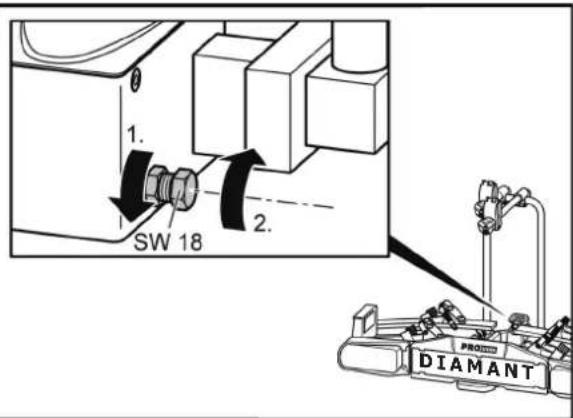

Hoe stel ik de snelspanner af als de fietsendrager niet goed vastzit?

Als de fietsendrager niet stevig op de kogel is bevestigd, verwijder hem dan. Draai de contramoer los, draai de stelschroef een kwartslag naar binnen en draai de contramoer weer vast. Test de montage opnieuw.

Kan er een beschermhoes over de fietsen worden gebruikt?

Nee, het gebruik van hoezen is verboden. Ze verhogen de luchtweerstand en kunnen losraken, wat ernstige ongelukken kan veroorzaken.

Hoe demonteer ik de fietsendrager?

Draai eerst de borgbout achter de plaatsteun los. Ga vervolgens in omgekeerde volgorde van montage te werk: ontgrendel de hendel, verwijder de fietsendrager van de kogel. Berg hem op in de meegeleverde opbergtas.

GEBRUIKSAANWIJZING Diamant SG2 FixMatic Pro-User

Informatie over deze gebruiksaanwijzing....3

Voorwoord 3

Verantwoordelijkhedenhoeomtegaanmetdezegebruik saanwijzing.... 3

Doelgericht en juist gebruik.... 3

Veiligheidsvoorschrift - Toelichting op de categorieën.... 3

Geleverde onderdelen....4

Technische specificaties....4

Voor het in gebruik nemen van de fietsendrager....6

Montagev an de kentekenplaat op de fietsendrager....6

Montage en gebruik....7

Montagev an de fietsendrager op de trekhaak....7

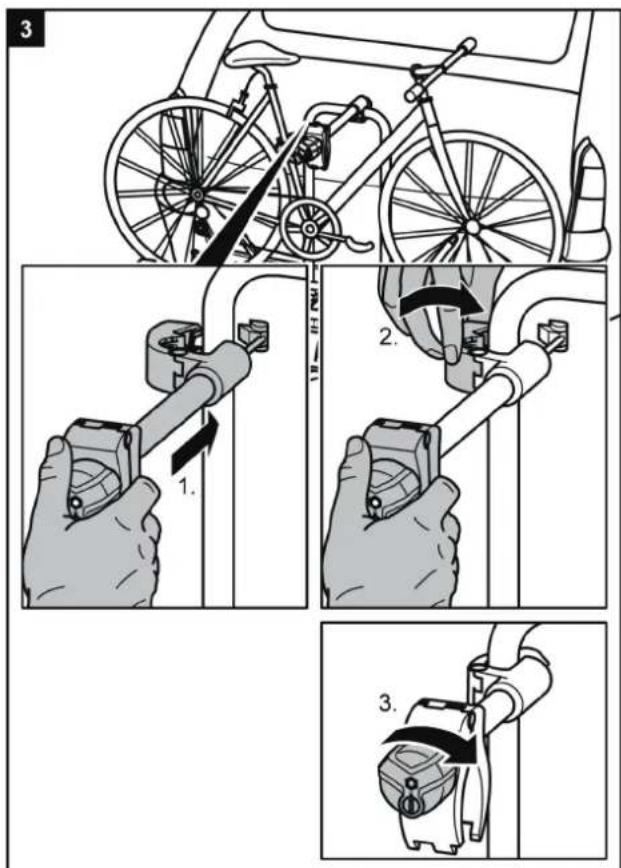

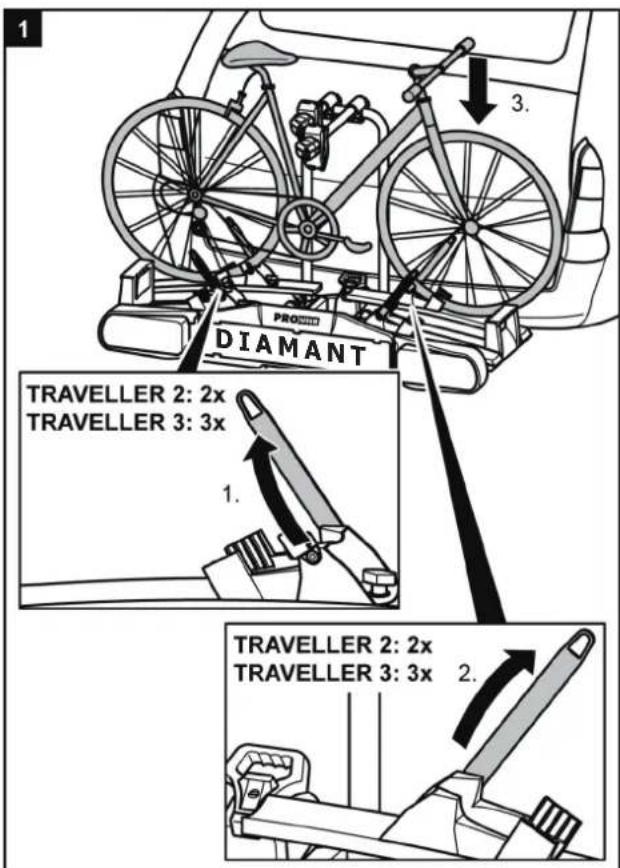

Fietsen op de fietsendrager plaatsen.... 10

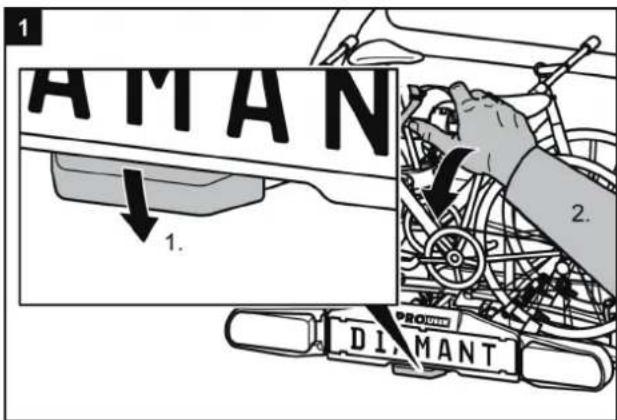

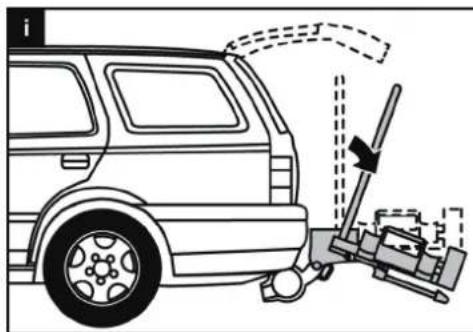

Fietsendrager kantelen, toegang tot de bagageruimte.... 13

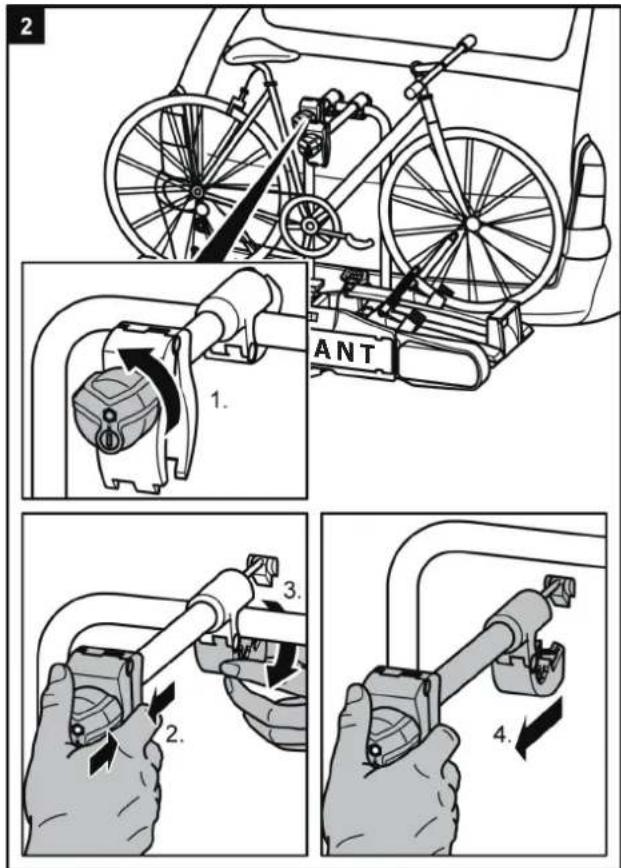

Demontage van de fietsendrager.... 14

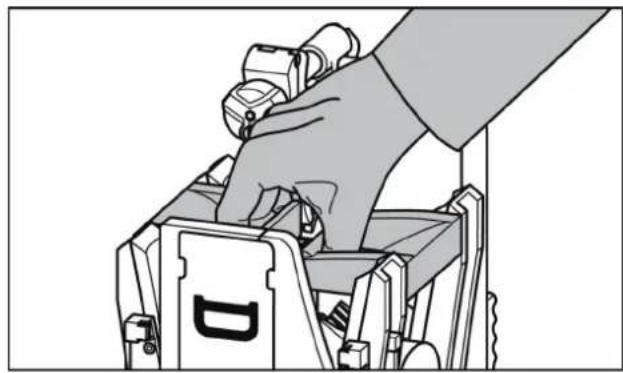

Het dragen van de fietsendrager zonder opbergtas.... 15

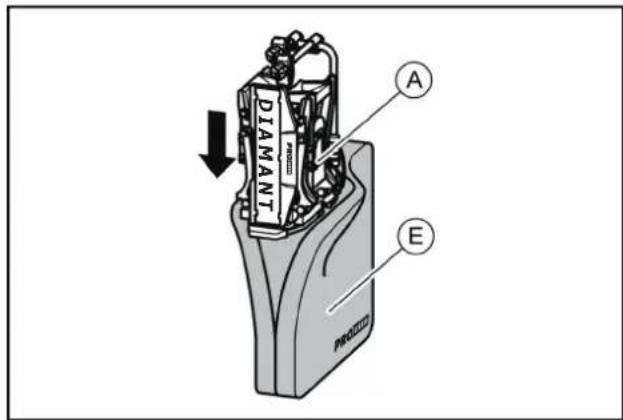

Het opbergen van de fietsendrager in de opbergtas.... 15

Reiniging en onderhoud 15

Onderhoud 16

Het afstellen van de snelkoppeling....16

Verwijdering.... 16

Contact....16

Bijlagen 17

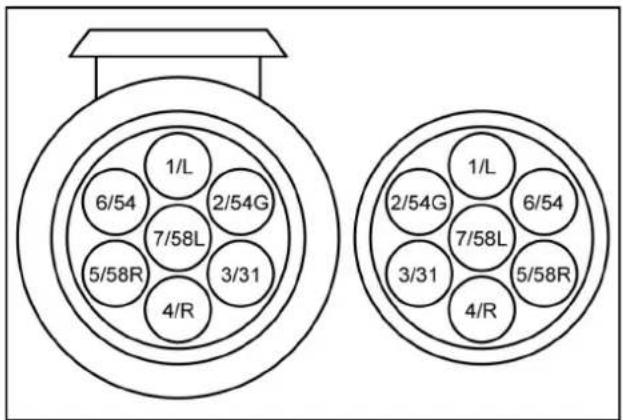

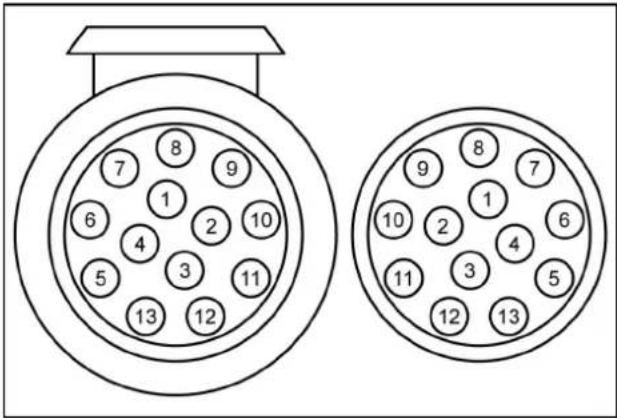

7/13 polige stekker....17

Overzicht onderdelen (explosietekening).... 18

Overzicht van de reserveonderdelen (tabel)....19

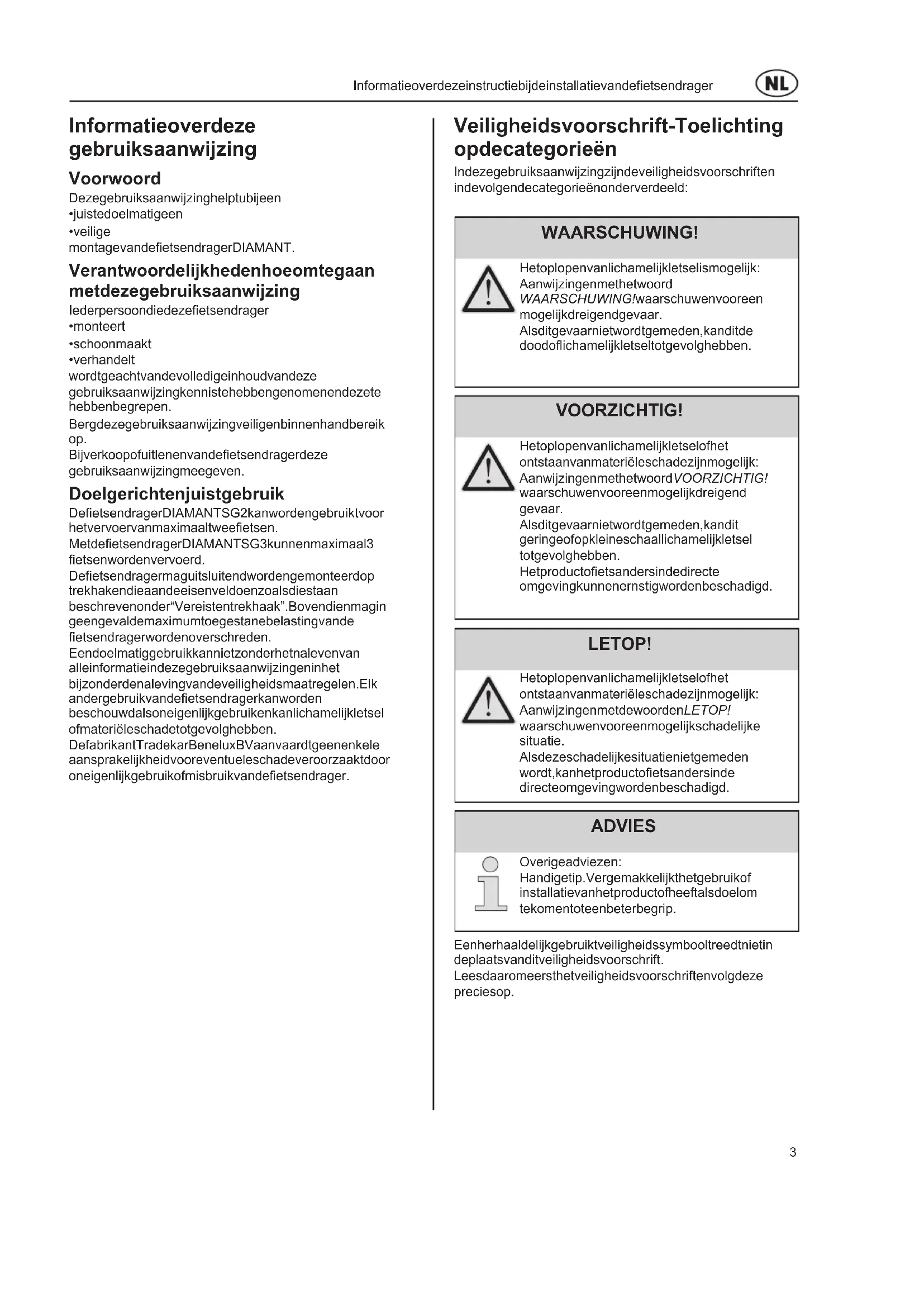

Informatieoverdeze gebruiksaanwijzing

Voorwoord

Dezegebruiksaanwijzinghelptubijeen

- juistedoelmatigeen

•veilige

montagevandefietsendragerDIAMANT.

Verantwoordelijkhedenhoeomtegaan metdezegebruiksaanwijzing

lederpersoondiedezefietsendrager

•monteert

•schoonmaakt

•verhandelt

wordtgeachtvandevolledigeinhoudvandeze

gebruiksaanwijzingkennistehebbengenomenendezete hebbenbegrepen.

Bergdezegebruiksaanwijzingveiligenbinnenhandbereik op.

Bijverkoopofuitlenenvandefietsendragerdeze gebruiksaanwijzingmeegeven.

Doelgerichtenjuistgebruik

DefietsendragerDIAMANTSG2kanwordengebruiktvoor hetvervoervanmaximaaltweefietsen.

MetdefietsendragerDIAMANTSG3kunnenmaximaal3 fietsenwordenvervoerd.

Defietsendragermaguitsluitendwordengemonteerdop trekhakendieaandeeisenveldoenzoalsdiestaan beschrevenonder“Vereistentrekhaak”.Bovendienmagin geengevaldemaximumtoegestanebelastingvande fietsendragerwordenoverschreden.

Eendoelmatiggebruikkannietzonderhetnalevenvan alleinformatieindezegebruiksaanwijzingeninhet bijzonderdenalevingvandeveiligheidsmaatregelen. Elk andergebruikvandefietsendragerkanworden beschouwdalsoneigenlijkgebruikenkanlichamelijkletsel ofmateriëleschadetotgevolghebben.

DefabrikantTradekarBeneluxBVaanvaardtgeenenkele aansprakelijkheidvooreventueleschadeveroorzaaktdoor oneigenlijkgebruikofmisbruikvandefietsendrager.

Veiligheidsvoorschrift-Toelichting opdecategorieën

Indezegebruiksaanwijzingzijndeveiligheidsvoorschriften indevolgendecategorieënonderverdeeld:

WAARSCHUWING!

Hetoplopenvanlichamelijkletselismogelijk: Aanwijzingenmethetwoord

WAARSCHUWING!waarschuwenvooreen mogelijkdreigendgevaar.

Alsditgevaarnietwordtgemeden, kanditde doodoflichamelijkletseltotgevolghebben.

VOORZICHTIG!

Hetoplopenvanlichamelijkletselofhet ontstaanvanmateriëleschadezijnmogelijk: AanwijzingenmethetwoordVOORZICHTIG! waarschuwenvooreenmogelijkdreigend gevaar.

Alsditgevaarnietwordtgemeden, kandit geringeofopkleineschaallichamelijkletsel totgevolghebben.

Hetproductofietsandersindedirecte omgevingkunnenernstigwordenbeschadigd.

LETOP!

Hetoplopenvanlichamelijkletselofhet ontstaanvanmateriëleschadezijnmogelijk: AanwijzingenmetdewoordenLETOP! waarschuwenvooreenmogelijkschadelijke situatie.

Alsdezeschadelijkesituatienietgemeden wordt, kanhetproductofietsandersinde directeomgevingwordenbeschadigd.

ADVIES

Overigeadviezen: Handigetip.Vergemakkelijkthetgebruikof installatievanhetproductofheeftalsdoelom tekomentoteenbeterbegrip.

Eenherhaaldelijkgebruiktveiligheidssymbooltreedtnietin deplaatsvanditveiligheidsvoorschrift.

Leesdaaromeersthetveiligheidsvoorschriftenvolgdeze preciesop.

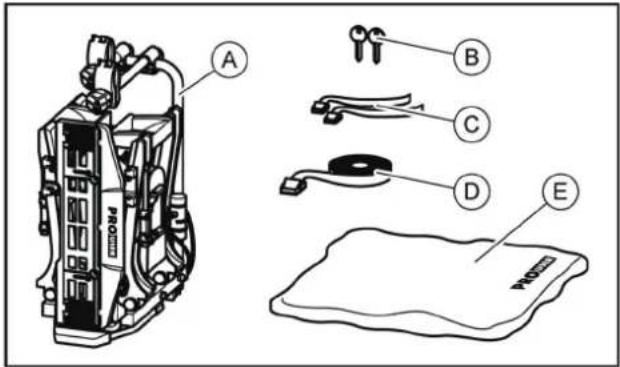

Geleverdeonderdelen

C=2kleinespanbandenvoordevoorwielen

bijDIAMANTSG2

(3kleinespanbandenvoordevoorwielen

bijDIAMANTSG3)

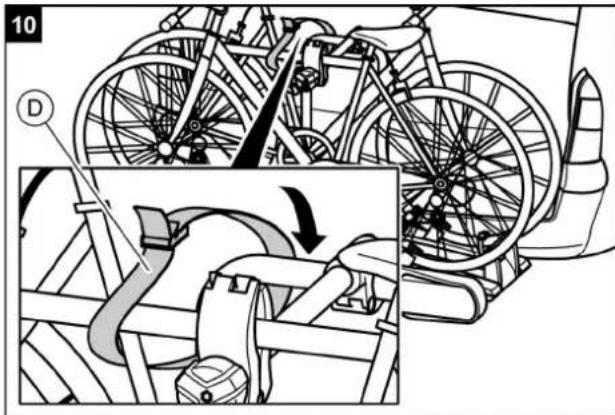

D=1spanbandvoorhetfietsframe

E=opbergtas

Technischespecificaties

	DIAMANT SG2	DIAMANT SG3
Artikelnummer:	91734	91735
Materiaal:	staal aluminium	staal aluminium
Eigen gewicht:	17 kg	21 kg
Laadvermogen: maximaal	60 kg	60 kg

Demaximalebelastbaarheidvandefietsendragerenook demaximaletoegestanekogeldrukvandetrekhaak mogennietwordenoverschreden.

Hettoegestanetotaalgewichtenaslastvanhet motorvoertuigmogendoordefietsendragerenzijnlading nietwordenoverschreden.

VoorbeeldenvoorDIAMANTSG2

Maximale kogeldruk trekhaak motorvoertuig	Eigen gewicht van de fietsendrager	Maximale draaglast van de fietsendrager
50 kg	17 kg	33 kg
60 kg	17 kg	43 kg
75 kg	17 kg	58 kg
90 kg	17 kg	max. 60 kg !

VoorbeeldenvoorDIAMANTSG3

Maximale kogeldruk trekhaak motorvoertuig	Eigen gewicht van de fietsendrager	Maximale draaglast van de fietsendrager
50 kg	17 kg	33 kg
60 kg	17 kg	43 kg
75 kg	17 kg	58 kg
90 kg	17 kg	max. 60 kg !

Vereistentrekhaak

WAARSCHUWING!

Lichamelijkletselkanwordenopgelopendoor hetbrekenvandetrekhaak.

Doorhetmonterenvandefietsendragerop eentrekhaakvantezwakmateriaalzoude trekhaakkunnenbreken.

• Monteerdefietsendrageralleenopeen trekhaakvanstaalsoortSt52,gietijzer soortGG52ofbeterekwaliteit.
• Monteerdefietsendragernooitopeen trekhaakgemaaktvanaluminiumof soortgelijkelichtematerialenenkunststof.

Monteerdefietsendrageralleenoptrekhak en, diede volgendeeigenschappenbezitten:

Materiaal:......minimumstaalofgietijzerSt52ofGG52

D-waarde: >7,6kN

Letophetadviesvandefabrikantvandetrekhaak.

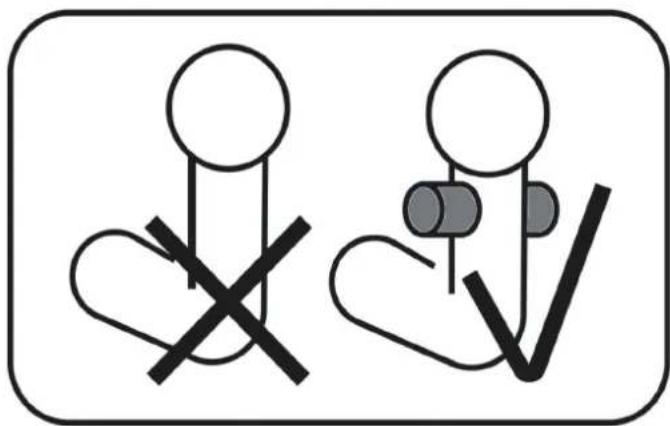

FIX4BIKE® ONLY

Volgnauwkeurigdegebruiksaanwijzingmetdedaarin staandeinstructies.Alsudeinstructiesnietopvolgt,kan ditleidentotlichamelijkletselofmateriëleschade.

Weetunietzekerofudemontagevandefietsendrager opeenjuistewijzehebtuitgevoerd, vraagdanuw leverancierofdefabrikantomnadereinformatie.

Nochdefabrikant, ofleverancierszijnaansprakelijkvoor schadeveroorzaaktdieopondeskundiggebruikofopeen ondeskundigemontagezijnterugtevoeren.

Controleerdefietsendragerendedaarbijbehorende ladingregelmatig!Ubentdaartoejuridischverplichtenu wordtingevalvanschadeaansprakelijkgesteld!

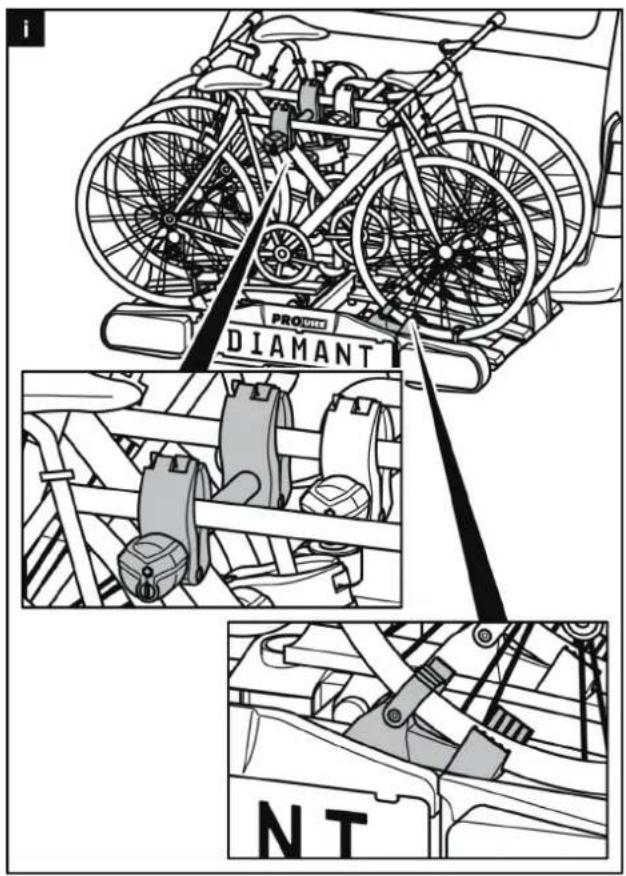

ADVIES

VoordezefietsendrageriseenEuropees typegoedkeurafgegeven.Dezeisbijde fietsendragergeleverdendentbijgebruikvan dezedragertewordenoverlegd(alleengeldig voorDuitsland).

ADVIES

Bijhetrijdenmeteengemonteerde fietsendrager,zijndewettelijkevereistenvoor hetvervoervangoederenachteruw motorvoertuigvantoepassing.

WAARSCHUWING!

Lichamelijk letselofmateriëleschade veroorzaakt dooreenveranderdgedragvan een motorvoertuig.

Hetrijden meteenfietsendragerbeïnvloedtde rijeigenschappen vanuwmotorvoertuig.

- Pasuwrijsnelheid aanhetnieuwegedrag van hetmotorvoertuig.

•Rijdnooit snellerdan130km/h.

•Vermijdplotselingeftrekkende stuurbewegingen.

- Leteropdatuwmotorvoertuiglangerisdan normaal.

WAARSCHUWING!

Lichamelijkletselofmateriëleschade veroorzaaktdooroverbelading.

Overschrijdingvandemaximum belastbaarheidvandefietsendrager, overschrijdingvandemaximumtoegestane kogeldrukvandetrekhaakenoverschrijding vanhetmaximumtoegestanetotaalgewicht vanuwmotorvoertuigkunnentoternstige ongevallenleiden.

- Letop!Houduonvoorwaardelijkande wettelijkevereisteninzakemaximum lading,toegestanekogeldrukentoegestaan totaalgewichtvanuwemotorvoertuigen. Overschrijddezevereistenniet.

WAARSCHUWING!

Lichamelijkletselofmateriëleschade veroorzaaktdoorhetverliesvanfietsen. Hetrijdenzonderspanbandenkanleidentot ongelukken.

- Controleervoorhetbeginvaniederritte juistheidenstevigheidvandeverbinding tussendefietsen, spanbandenendeu-vormigeframebeugelvandefietsendrager. (ziestap10).

- Controleervoorhetbeginvaniedereritde goedestaatenstevigheidvandebeide spanbandenomhetvoor-enachterwiel vandefiets(en).

•Trekdespanbandeneventueelna.

- Controleervoorhetbeginvaniedererit, of degebruiktespanbandenonbeschadigden nietversletenzijn.

- Beschadigdeofversletenspanbanden moetenvoorhetbeginvanderitworden vervangenvooronbeschadigde spanbanden.Alleenspanbandendiedoor deTradekarBeneluxBVzijntoegestaan, mogenwordengebruikt.

WAARSCHUWING!

Lichamelijkletselofmateriëleschadeveroorzaaktdoornietjuistgemonteerdefietsendragers.

Hetrijdenmeteengekanteldeofineenvouwen fietsendragerkantotongevallenleiden.

Debeweegbareonderdelenvandefietsendragerzijninnietvollediggemonteerdepositie eenbronvangevaar.

- Haaldefietsendragervanhetmotorvoertuig alsudienietnodigheeft.

•Rijdnooitmeteengekanteldeof ineenvouwenfietsendrager.

WAARSCHUWING!

Lichamelijkletselofmateriëleschade veroorzaaktdooroverhangendeonderdelen.

Overhetuiteindevanhetmotorvoertuigdar weloverhetuiteindevandefietsendrager hangendeonderdelenkunnentijdenshet rijdenlichamelijkletselofmateriëleschade veroorzaken.

- Monteeralleenonderdelendienietoverhet uiteindevanhetvoertuiguitsteken.

WAARSCHUWING!

Lichamelijkletselofmateriëleschade veroorzaaktdoordekzeilen.

Dekzeilenverhogendeluchtweerstand.Zij kunnenlosrakenenrondvliegen,wattot ernstigeongevallenkanleiden.

- Gebruikgeendekzeilenofanderesoorten afdekking.

WAARSCHUWING!

Lichamelijkletselofmateriëleschade veroorzaaktdoorhetverliesvande fietsendrager.

Defietsendragergaatnabevestigingenna eenpaargeredenkilometerspasechtgoed vastzittenopdetrekhaak.

• Controleernaeenpaarkilometerde bevestigingvandefietsendragerophet goedvastzittenopdetrekhaak.
• Zetdefietsendrageropnieuwvastindien deze(te)losopdetrekhaakzit.

WAARSCHUWING!

Lichamelijkletselofmateriëleschade veroorzaaktdoorhetafbrekenvande fietsendrager.

Doormetdefietsendragerinruwterreinte rijdenkandezeafbreken.

- Gebruikdefietsendragernietinruwterrein. Alleen geschikt voor gebruik op een personenauto trekhaak.

LETOP!

Materiëleschadeveroorzaaktdoorhet openenvandeachterklepofkofferdeksel.

Deachterklepofkofferdekselkunnen beschadigdwordenalszijinaanrakingkomen metdeopdetrekhaakaangebracht fietsendrager.

• Eenelektrischbedienbareachterklep uitschakelenendezemetdehand bedienen.
• Kanteldefietsendragerwegvoordatde achterklepofkofferdekselwordtgeopend

LETOP!

Materiëleschadeveroorzaaktdoorhete uitlaatgassen.

Alshetuiteindevandeuitlaatzichindebuurt vandefietsendrageroffietsenbevindt, kunnendezehierdoorwordenbeschadigd.

- Gebruikindiennodigeenuitlaatsierstuk metbocht

Voorhetingebruiknemenvande fietsendrager

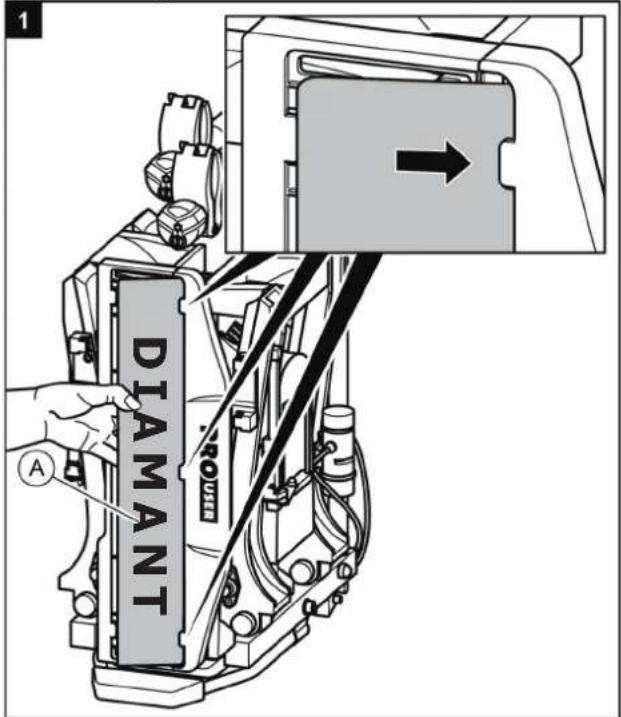

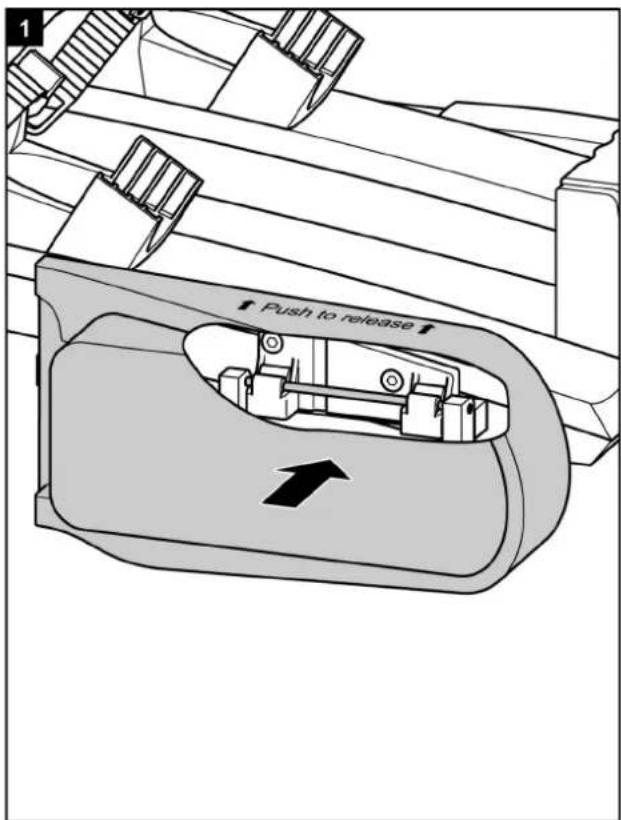

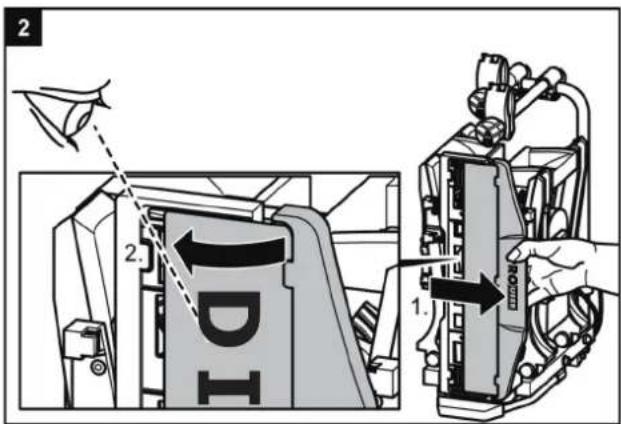

Montagevandekentekenplaatopde fietsendrager

DIAMANT

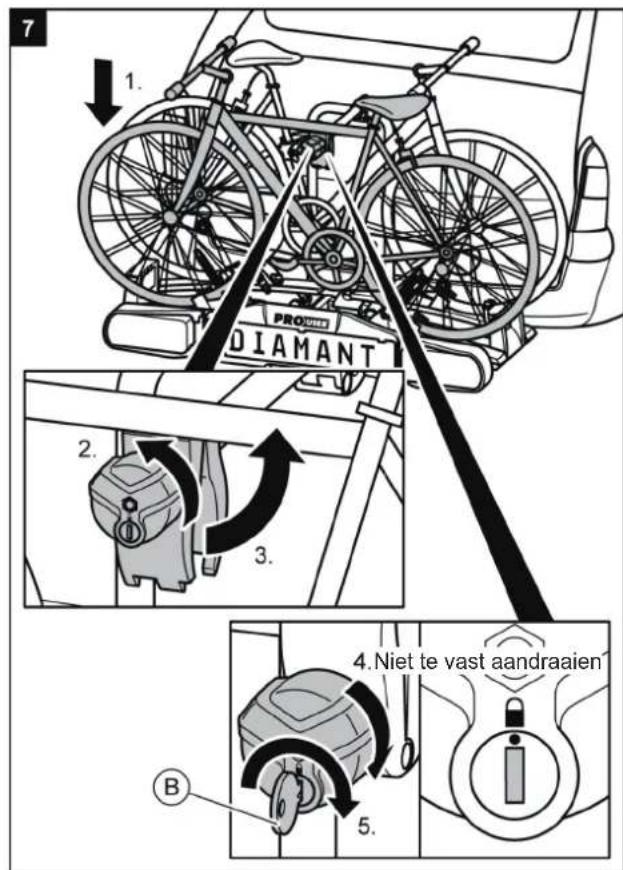

Montagevandefietsendrageropde trekhaak

• Parkeeruwvoertuigopeenvlakkeondergrond.
- Trekdehandremaan.

WAARSCHUWING!

Lichamelijkletselofmateriëleschade veroorzaaktdooreenbeschadigde fietsendrager.

Beschadigingenaandefietsendrager bijvoorbeeldverbogenonderdelen,breukenof krassen,werkensluiteneenveiliggebruikvan defietsendrageruit.

• Monteerdefietsendragernietalsdeze beschadigdis.
• Gadantewerkzoalsbeschrevenonder "Onderhoud".

WAARSCHUWING!

Lichamelijkletselofmateriëleschade veroorzaaktdoorhetverliezenvande fietsendragertijdenshetrijden.

Eenonjuisteofgebrekkigeverbindingtussen fietsendragerentrekhaakkanleidentothet losrakenvandefietsend rager.

• Vervangeenbeschadigdetrekhaak.

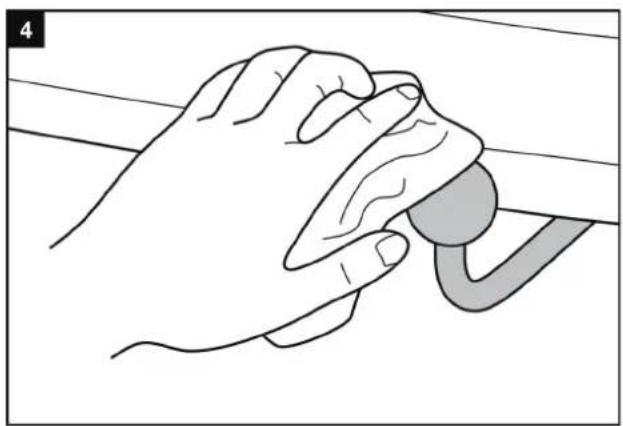

- Reinigdeknopvandetrekhaakvanvuil, stofofvet.

ADVIES

Opdeknopvantrekhakenbevindenzichvaak verfresten.Vooreenzogoedmogelijke verbindingvandefietsendragermoetendeze verfrestenvoorzichtigwordenverwijderd.Volg deaanwijzingenopvandefabrikantvande trekhaak.

Lichamelijkletselofmateriëleschade veroorzaaktdooreenongezekerde fietsendrager.

Alsdefietsendragermetdehendelvande vergrendelingnietwordtgezekerd, dankande fietsendragertijdenshetrijdenlosraken.

• Sluitdefietsendrageraf.
• Controleerofudehendelhebtafgesloten enofudesleutelhebtverwijderd.
  Doorhetafsluitenvoorkomtueeneventuele diefstalvandefietsendrager.

WAARSCHUWING!

Lichamelijkletselofmateriëleschade

veroorzaaktdoorverliesvandefietsendrager tijdenshetrijden.

Eenlosseverbindingtussendefietsendrager endetrekhaakkanleidentothetlosrakenvan defietsendrager

- Controleerdefietsendrageropeenveilige bevestiging.

- Herhaalbijeenloszittendeverbindingde stappen4tot8indezegebruiksaanwijzing. Mochtergeenverbeteringoptreden, dan moeteventueeldeknelsluitingopnieuw wordenafgest eld.Zieonder"Onderhoud".

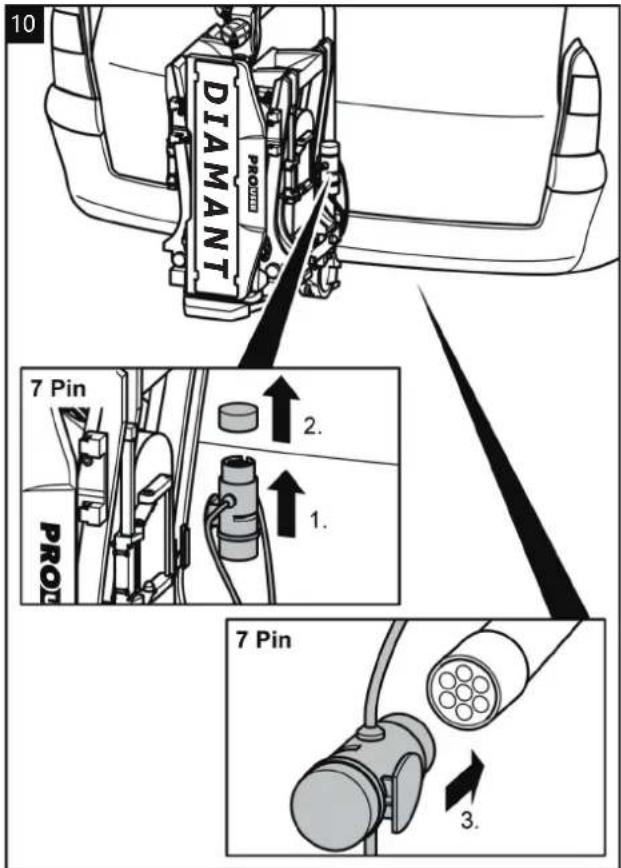

10 DIAMANT PROJ 7 Pin 2. 1. 7 Pin 3.

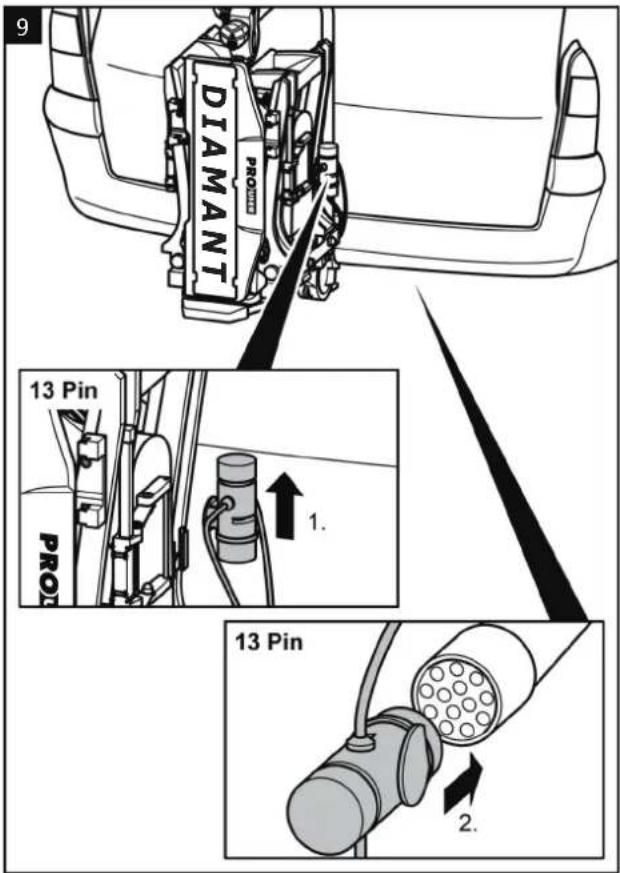

DIAMANT 13 Pin PRO 13 Pin 2.

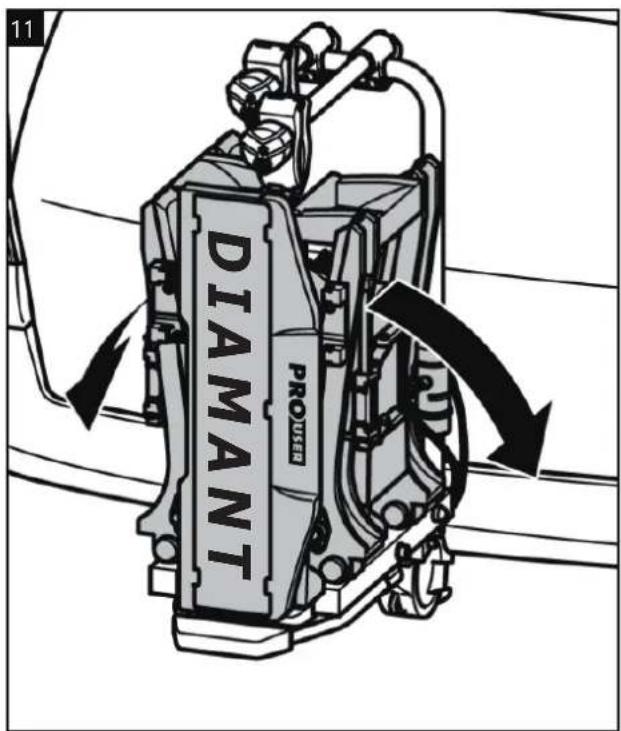

11 DIAMANT PROTUSER

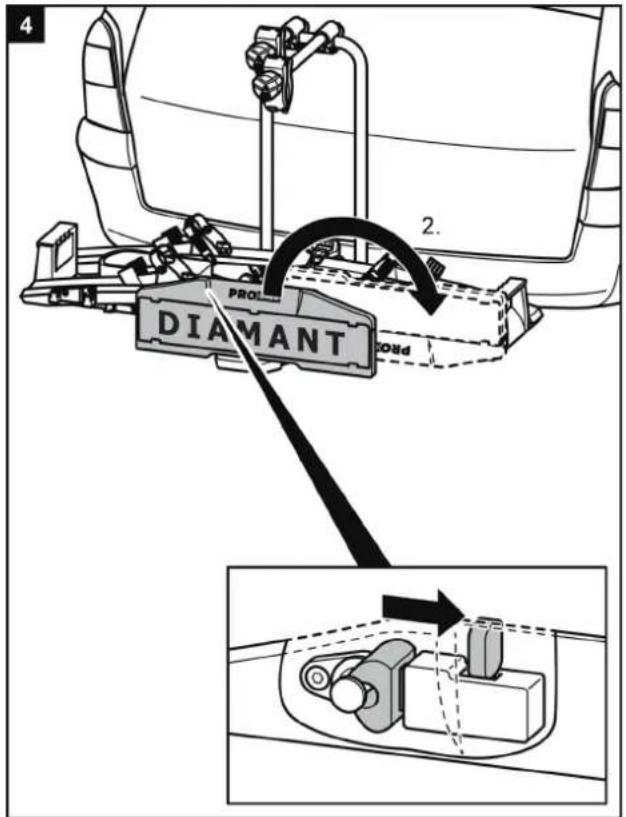

WAARSCHUWING!

Lichamelijkletselofmateriëleschade veroorzaaktdooreenonbeveiligde kentekenplaathouder.

Wordtdekentekenplaathoudernietmet vergrendelingvastgezet, dankandezehouder losrakentijdenshetrijden.

1. Trekdevergrendelingterug
2. Klapdekentekenplaathouderom, totdat dezehoorbaarvergrendelt.
3. Laatdevergrendelinglosenlaatdezein hetgatvandekentekenplaathouderklikken

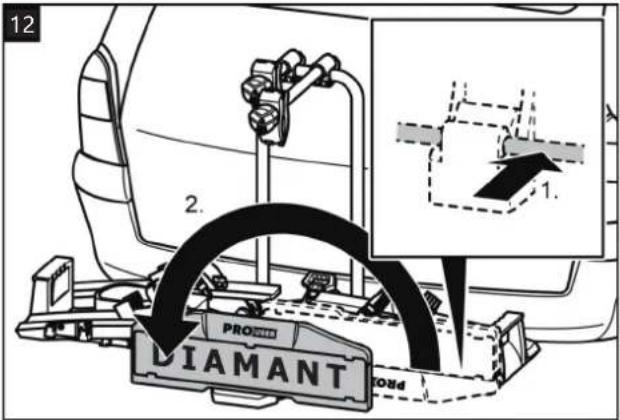

12 2. PRO LIAMANT PRO

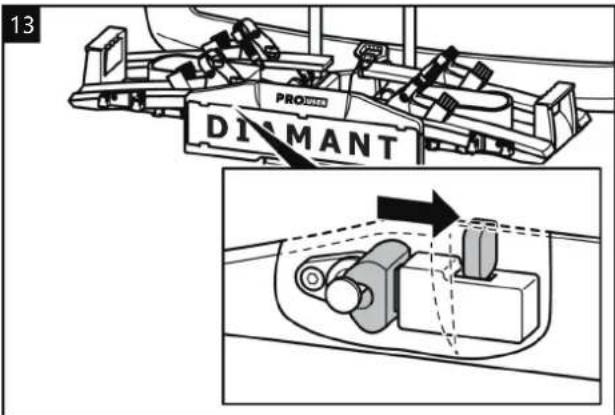

13 PRO DIMANT

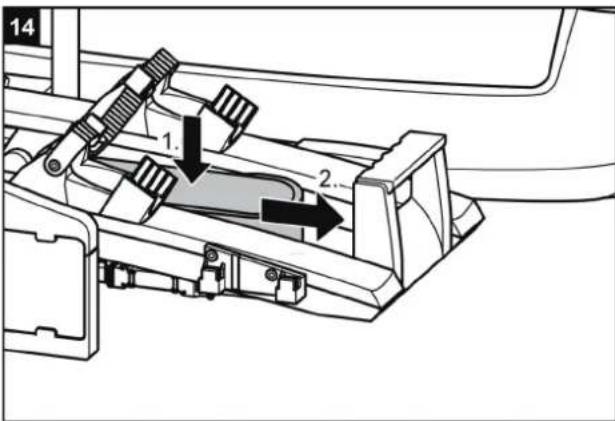

14 1. 2.

Lichamelijkletseldoorhetnietopgemerkt wordenvanandereverkeersdeelnemers. Rijdenzondereengoedfunctionerend verlichtingssysteemkantotongevallenleiden.

• Controleervoorhetbeginvaniedereritde juistewerkingvandeverlichtingvande fietsendrager.
• Vervanginhetvoorkomendegevaldefecte lampjes.
• Controleerdeverbindingtussendestekker vandefietsendragerendecontactdoos aandetrekhaak.

Fietsen op de fietsendrager plaatsen

LET OP!

Lichamelijk letsel of materiële schade veroorzaakt door rondvliegende onderdelen. Niet stevig vastgeschroefde onderdelen van fietsen kunnen tijdens het rijden los gaan zitten.

- Verwijder alle niet vast op de fiets aangebrachte onderdelen, bijvoorbeeld fietspompen, fietstassen, navigatieapparatuur, batterijen of accu's.

ADVIES

Om het rijgedrag van uw motorvoertuig zo goede mogelijk te houden, wordt geadviseerd om de zwaarste fiets als eerste op de fietsendrager te plaatsen.

Bovendien dient u, als u slechts één fiets op de fietsendrager vervoert, deze fiets op de plaats die zich het dichtst bij de achterzijde van uw voertuig bevindt, te plaatsen.

1 PRO DIAMANT TRAVELLER 2: 2x TRAVELLER 3: 3x 1. 2. 3. TRAVELLER 2: 2x TRAVELLER 3: 3x

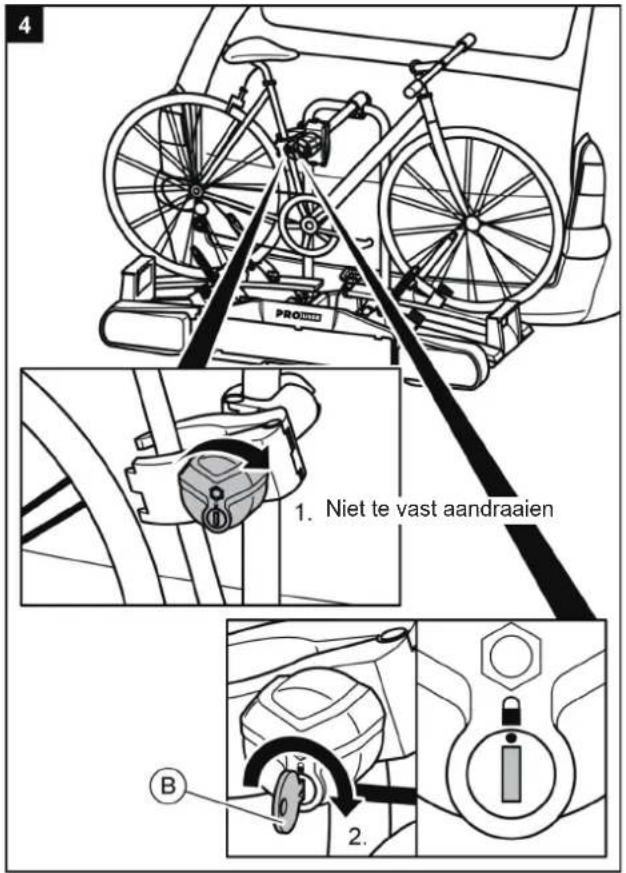

4 PRO 1. Niet te vast aandraaien B 2.

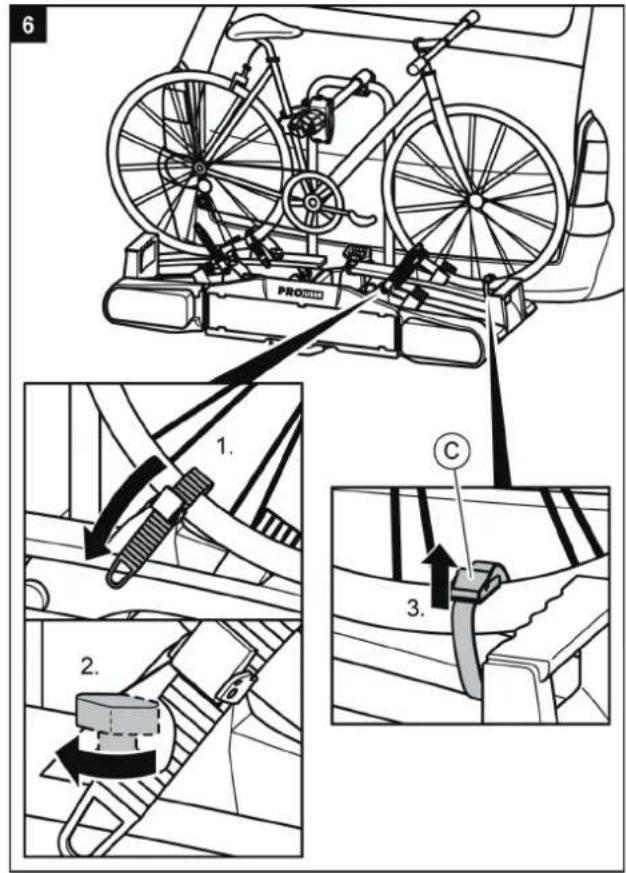

6 PRO 1. 2. C 3.

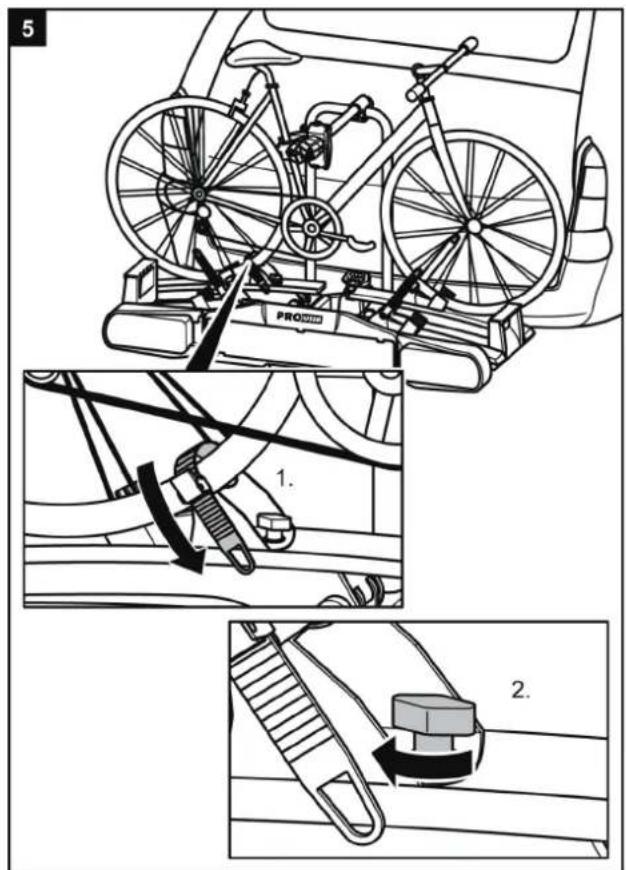

5 PRO 1. 2.

7 1. PRO DIAMANT 2. 3. 4. Niet te vast aandraaien B 5.

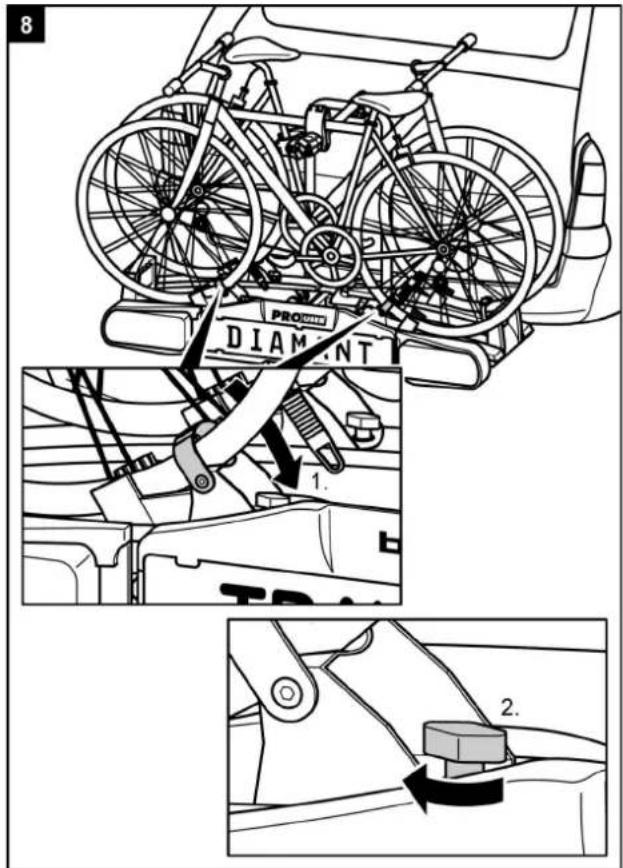

8 PRO DIAM NT 1. 2.

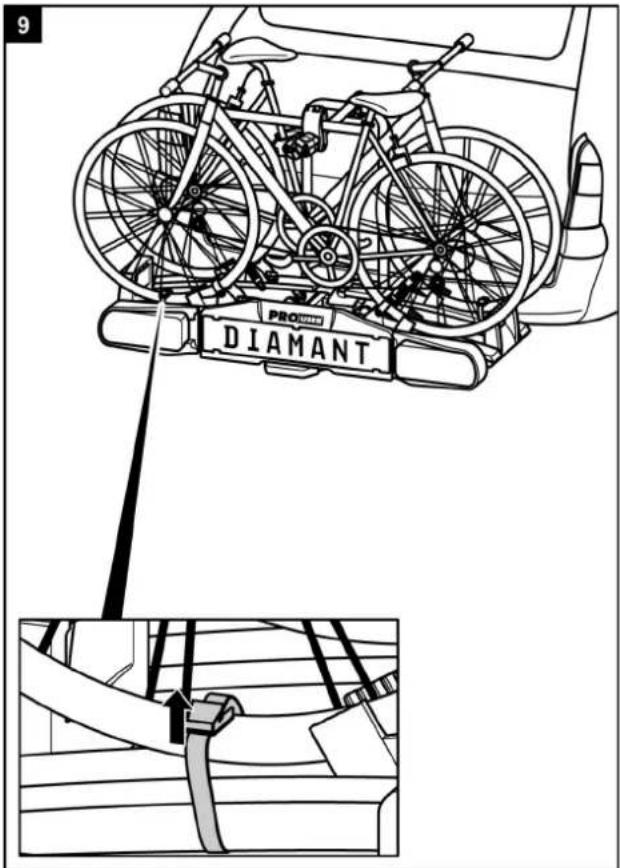

9 PRO DIAMANT

10 D

WAARSCHUWING!

Lichamelijkletselofmateriëles chade veroorzaaktdoorhetverliesvanfietsen. Rijdenzonderspanbandenkantotongevallen leiden.

• Controleer voor het begin van iedere rit de juiste en zo stevig mogelijke bevestiging van de spanbanden om het frame van de fietsen de u-beugel van de fietsendrager (zie stap 10).
• Controleer voor het begin van iedere rit de juiste en zo stevig mogelijke bevestiging van de spanbanden om het voor- en achterwiel van de fiets(en).
• Trek de spanbanden in voorkomende gevallen na.
• Controleer voor het begin van iedere rit of de spanbanden onbeschadigd en niet versleten zijn.
• Beschadigde of versleten spanbanden moeten voor het begin van iedere rit worden vervangen door onbeschadigde spanbanden. Alleen spanbanden die door de Tradekar Benelux BV zijn toegestaan, mogen worden gebruikt.

WAARSCHUWING!

Lichamelijkletselofmateriëles chade veroorzaaktdoorhetverliesvaneenfiets tijdenshetrijden.

Eentelossebevestigingtussende fietsendragereneenfietskanertoeleidentot hetverliesvaneenfietsmetallegevolgenvan dien.

- Controleerdefietsenopeenveiliggeen goedebevestiging.

•Bijeentelossebevestigingherhaalde stappen1t/m10vandithoofdstuk.

DIAMANTSG3 Hetplaatsenvandederdefiets

ADVIES

Hetplaatsenvaneenderdefietsgebeurtmet devrijewielklemaandefietsband,zoalsde eersteendetweedefietszijngemonteerd. Bovendienwordtdederdefietsdoordekorte framehoudermethetframevandemiddelste fietsverbonden.

PRO DIAMANT NT

WAARSCHUWING!

Lichamelijkletselofmateriëleschade veroorzaaktdoorhetverliesvaneenfiets tijdenshetrijden.

Rijdenzonderspanbandenkanleidentot ongevallen.

Eenlossebevestigingtussendefietsendrager enfietskanleidentothetgeheellosrakenen verliesvandefiets.

- Volgonvoorwaardelijkalle waarschuwingsadviezenopzoalsgenoemd oppagina10.

Fietsendragerkantelen,toegangtotde bagageruimte

Materiëleschadeveroorzaaktdoorhet openenvandeachterklepofkofferdeksel. Deachterklepofkofferdekselkunnenin aanrakingkomenmetdefietsendrageren beschadigen.

• Eenelektrischbedienbareachterklep uitschakelenenhandmatigbedienen.
• Kanteldefietsendragervoorhetopenen vandeachterklepofkofferdeksel.

1 AMAN 1. 2. DIMANT

VOORZICHTIG!

Lichamelijkletselofmateriëleschade veroorzaaktdoorhetplotselingkantelenvan defietsendrager.

Lichaamsdelenofvoorwerpendiezichtijdens hetkantelenvoorofonderdefietsendrager bevinden,kunnenverwondingenoplopenof beschadigdraken.

• Zorgervoordatzichnietsonderde fietsendragerbevindt.
- Letopuweigenlichaaminhetbijzonderuw hoofd; blijfopveiligefstandstaan.
- Houddefietsendragertijdenshetkantelen aandeu-beugel vast.Maakmetdevoetde vergrendelinglos(1)enkantelde fietsendrager(2).

VOORZICHTIG!

Lichamelijkletselofmateriëleschade veroorzaaktdoorhetopklappenvande fietsendragerismogelijk.

Lichaamsdelenofvoorwerpen,diezichtussen defietsendragerenhetvoertuigbevinden, kunnenverwondingenoplopenofbeschadigd raken.

•Zorgervoordaterzichnietstussende fietsendragerenhetvoertuigbevindt.
- Verwijderallesdatzichinderuimtetussen defietsendragerenhetvoertuigbevindt.

2

PRO DIAMANT

WAARSCHUWING!

Lichamelijkletselofmateriëleschade veroorzaaktdoorhetverliesvande fietsendragerismogelijktijdenshetrijden. Hetrijdenmeteennietteruggekantelde fietsendragerkanertoeleidendatde fietsendrageren/ofdetrekhaakafbreken.

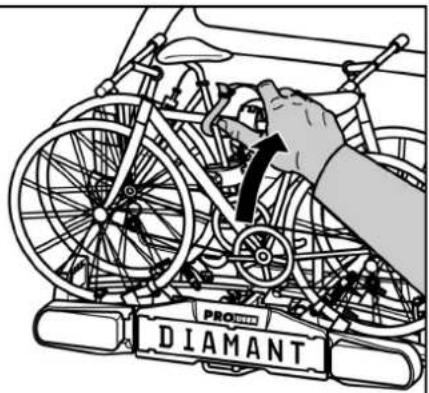

•Kanteldefietsendragerterug(omhoog) voordatugaatrijden.
- Controleerofdefietsendragerindeze positiegoedvastzit.

Demontagevandefietsendrager

Maakeerstdevergrendelingachterde kentekenplaathouderlos.

4 2. PROIL DIAMANT Solid

Hetdemonterenvandefietsendragergebeurtinde omgekeerdevolgordevanhetmonterenvande fietsendrager.

Hetdragenvandefietsendrager

Hetopbergenvandefietsendragerinde opbergtas

Reinigingenonderhoud

Defietsendragerkanmeteenzachtwasmiddel, warm wateren/ofeenzachtedoekwordenschoongemaakt. Verwijdervoordiengrofvuilenstof.

Gebruikgeenoplosmiddelenofsoortgelijke reinigingsmiddelen;dezekunnendefietsendrager beschadigen.

Laatdefietsendragerzelfopdrogen. Gebruikgeenföhnof anderewarmteapparatenomhetdroogproceste versnellen.

Indienvandefietsendragerinhetkustgebiedoftijdensde wintergebruikwordtg emaakt,maakdezedanregelmatig schoon.Doorhetzoutaftespoelenverlengtude levensduurvandefietsendrager.

Bewaardefietsendrager,indiendezelangereperiodes buitengebruikis,(bijvoorbeeldtijdensdewinder)droogen afgedekt,omdelevensduurteverlengen.

Onderhoud

Controleervooriedereritdefietsendrageropslijtage. Vooraldefectemetalenonderdelenenspanbanden moetenwordenvervangen.

Neemcontactopmetonzeklantenservicevoorde vervangingvanonderdelen.

Elkewijzigingaanorigineleonderdelenenmaterialenof aandeconstructievandefietsendragerkunnende veiligheideneffectiefgebruiknadeligbeïnvloeden.

Destalenonderdelenvandefietsendragerzijninde fabriekvaneenpoedercoatingvoorzi enomcorrosietegen tegaan.

Alsdezebeschermlaagisbeschadigd, dandientde schadezosnelmogelijkopprofessionelewijzeteworden hersteld.

Ondernormaleomstandighedenhoeftdefietsendrager slechtstewordenschoongemaakt;dezeisdanverder onderhoudsvrij.

Afstellenvandesnelkoppeling

Voerditonderhoudalleenuitalsdefietsendrager, zoals beschreveninhoofdstuk "Montage", zichnietvastgenoeg opdetrekhaaklaatmonteren.

• Haaldefietsendragerva ndetrekhaakzoalsditonder "Demontage"isomschreven.
  • Verwijderdestofkapvandeinstelbout.
• Draai,zoalsopdeafbeeldingisweergegeven,de contramoerietslosser.
  • Draaidestelbouteenkwartslagvaster.
  • Draaidecontramoervast.
• Controleerofdefietsendragernuwelgenoegvastzitop detrekhaak,zoalsbeschrevenonder"Installatie".Zo niet,herhaaldebovenomschrevenstappen.

1

DIAMANT

2

SW 18 1. 2. DIAMANT

3 1. 2.

Verwijdering

Voordevernietigingmoetendevoorschriftenvande plaatselijkeoverheidinachtwordengenomen.

Verwijderookdeverpakkinggesorteerdopdediverse gebruiktematerialenindedaarvoorbestemde afvalcontainers.

Voormeerinformatiekuntucontactopnemenmetuw gemeentelijkafvalbedrijf.

TradekarBeneluxBV

Ohmweg1

4104BMCULEMBORG

Nederland

Telefoon:[phone]

Fax:[phone]

E-mail:[e-mail]

(maandagt/mvrijdag8:30-12:30uur)

E-mail:[e-mail]

7/13poligestekker

Dezefietsendragerisuitgerustmetverlichting. Deze verlichtingkanaangeslotenwordenopdetrekhaak stekkerdoosvanuwauto.Aangezienermeerderesoorten stekkersinomloopzijn,heeftdezedragerdekeuzeuitde gebruikelijke7-poligestekkerende13-poligestekker (Jaegers).Hierdoorisdedragergeschiktvoorelke trekhaak!

Beidestekkerszittenverwerktinéénbehuizing. Overde stekkerdienietgebruiktwordt, moethetbijgeleverde afdekkapjegedaanworden.

Dezeinformatieisuitsluitendbestemdvooreen gespecialiseerdbedrijf, dievoorhetombouwenvaneen elektrischeinstallatiekanzorgdragen. Hetisniet toegestaandezeombouwdoorongetraindepersonente latenuitvoeren.

7-polig

1/L	richtingaanwijzer links	geel
2/54G	mistachterlicht	blauw
3/31	massa	wit
4/R	richtingaanwijzer rechts	groen
5/58R	achterlicht rechts	bruin
6/54	remlichten	rood
7/58L	achterlicht links	zwart

13-polig

7 8 9 1 2 10 4 3 11 5 13 12 10 2 4 6 11 3 5 12 13

1	richtingaanwijzer links	geel
2	mistachterlicht	blauw
3	massa	wit
4	richtingaanwijzer rechts	groen
5	achterlicht rechts	bruin
6	remlichten	rood
7	achterlicht links	zwart
8	achteruitrijdlicht	grijs
9	niet gebruikt
10	niet gebruikt
11	niet gebruikt
12	massa
13	niet gebruikt

Pos.	Aantal	Omschrijving
1	1	Achterlicht links
2	1	Bescherming achterlicht links
3	4	Sluitring M5
4	4	Moer M5
5	2	Lamphouder
6	8	Schroef M5x20mm
7	8	Sluitring M5
8	2	Afdekkap greephouder A
9	4	Aluminium wielrail
10	2	Draaggreep
11	8	Schroefje
12	2	Afdekkap greephouder B
13	4	Wielstop met spanband
14	4	Kunststof vleugelmoer M6
15	4	Slotbout M6x20mm
16	4	Wielrail eindkap
17	1	Framehouder lang
18	1	Framehouder kort
19	1	Basisframe met u-beugel
20	2	Pinbouten M10
21	2	Sluitring M10
22	2	Demprubber
23	1	Basisframe met snelkoppeling
24	2	Borgmoer M10
25	4	Kunststof eindkap 60x25mm
26	3	Kunststof voetje
27	3	Bout steunvoet M6x40mm
28	2	Inbusbout M8x45mm
29	4	Kunststof eindkap 35x35mm
30	2	Sluitring M8
31	2	Borgmoer M8
32	8	Kunststof eindkap scharnier

Pos.	Aantal	Omschrijving
33	4	Borgmoer M10
34	4	Sluitring M10
35	4	Vulring M10
36	2	Inbusbout M10x80mm
37	4	Inbusbout M10x80mm
38	2	Veer voor vergrendeling
39	1	Voetpedaal kantelmechanisme
40	1	Kunststof voetpedaal
41	1	Nummerplaathouder
42	2	Draaiknop voor vastzetten kentekenplaat
43	1	Boutje kentekenplaathouder
44	1	Veertje
45	1	Kentekenplaat vergrendeling
46	1	Afdekkapje kentekenplaat vergrendeling
47	4	Kunststof afdekkap wielrail
48	1	Bescherming achterlicht rechts
49	1	Achterlicht rechts
