Type product	Fietsendrager voor trekhaak
Merk	Pro-User
Model	Amber III
Capaciteit	3 fietsen
Maximaal totaalgewicht	60 kg
Netto gewicht fietsendrager	16 kg
Maximaal gewicht per fiets	20 kg
Compatibiliteit trekhaak	Standaard kogelkoppeling, maximale Brinell-hardheid 75-90 kg afhankelijk van voertuig
Bevestigingstype	Snelkoppeling met sleutelvergrendeling
Kantelmechanisme	Ja, voor toegang tot de kofferbak zelfs met geladen fietsen
Verlichting	Ingebouwd, met 7- en 13-polige stekkers (Jaegers), mistachterlicht en achteruitrijlicht (13-polig)
Fietsbevestiging	Brede wielgoten, flexibele frameklemmen, wiel- en veiligheidsbanden
Materiaal	Staal met anticorrosiecoating
Certificeringen	Europese certificering RWD
Onderhoud en reiniging	Reinigen met schoon water, drogen, bewegende delen smeren, regelmatig bouten en banden controleren
Onderdelen en repareerbaarheid	Volledige onderdelenlijst meegeleverd, uitsluitend gebruik van originele reserveonderdelen
Garantie	2 jaar
Klantenservice	[phone] (ma-vr 8:30-12:30)
Aanbevolen maximumsnelheid	130 km/u

Veelgestelde vragen - Amber III Pro-User

Is de Amber III fietsendrager compatibel met alle soorten trekhaak?

Ja, hij is compatibel met alle standaard trekhaak. Controleer echter de maximaal toegestane Brinell-hardheid van uw trekhaak (meestal 75-90 kg). De fietsendrager is niet geschikt voor aluminium trekhaak.

Wat is het maximale gewicht dat de fietsendrager kan dragen?

Het maximaal totaalgewicht is 60 kg, inclusief het gewicht van de fietsendrager (16 kg). U kunt dus tot 44 kg aan fietsen laden, met een maximum van 20 kg per fiets.

Hoe installeer ik de fietsendrager op de trekhaak?

Ontgrendel de snelkoppeling door de hendel op te tillen, plaats de fietsendrager op de kogel, laat de hendel vervolgens zakken (met ongeveer 35-40 kg kracht) tot horizontale positie. Vergrendel met de veiligheidspen en sleutel. Raadpleeg de handleiding voor het afstellen van de moer indien nodig.

Kan ik bij de kofferbak met geladen fietsen?

Ja, dankzij het kantelmechanisme. Ontgrendel de kantelhendel door op de terugkeerknop te drukken en de handgreep te verschuiven, kantel vervolgens de fietsendrager naar achteren. Rijd nooit zonder het mechanisme opnieuw te vergrendelen.

Hoe sluit ik de verlichting van de fietsendrager aan?

De fietsendrager is uitgerust met 7- en 13-polige stekkers (Jaegers). Sluit de stekker aan die overeenkomt met uw voertuig. Het mistachterlicht en het achteruitrijlicht werken alleen met een 13-polige stekker. Bescherm de niet-gebruikte stekker met de meegeleverde dop.

Welke veiligheidsmaatregelen moet ik nemen?

Controleer voor elke rit de bevestiging van de fietsendrager, het aanspannen van de banden en de goede werking van de verlichting. Verwijder accessoires van de fietsen (manden, pompen, etc.). Houd u aan de maximumsnelheid van 130 km/u en pas uw rijstijl aan. Schakel indien nodig de parkeerhulp en automatische kofferklepopen uit.

Hoe onderhoud ik de fietsendrager?

Reinig na gebruik de fietsendrager met schoon water om modder en zout te verwijderen. Droog het grondig. Smeer regelmatig de bewegende en draaiende delen. Controleer de staat van de banden, bouten en moeren. Behandel krasjes onmiddellijk met een verfstift.

Is de fietsendrager beveiligd tegen diefstal?

Ja, de snelkoppeling is voorzien van een sleutelslot. Na het bevestigen van de fietsendrager sluit u het slot en verwijdert u de sleutel. Bewaar deze op een veilige plaats. Daarnaast kunnen de fietsen worden vastgemaakt met de veiligheidsbanden.

Kan ik de fietsendrager gebruiken met elektrische fietsen?

Ja, maar verwijder de accu voor het transport om te voorkomen dat deze losraakt. Het gewicht van elke fiets mag niet meer dan 20 kg zijn. Gebruik de extra banden voor een optimale bevestiging.

Wat te doen bij problemen of beschadigde onderdelen?

Neem contact op met de Pro-User klantenservice via [phone] (maandag tot vrijdag, 8:30-12:30). Gebruik uitsluitend originele reserveonderdelen. Elke wijziging aan de fietsendrager maakt de garantie ongeldig.

GEBRUIKSAANWIJZING Amber III Pro-User

NL: Montagehandleiding en Veiligheidsvoorschriften

• Introductie 4
  Belangrijke informatatie 5
  In elkaar zetten van de fietsendrager 6
• Montage van de fietsendrager op de trekhaak 9
• Het kantelmechanisme 11
• De kentekenplaathouder & de verlichting 12
  Montage van de fietsen op de fietsendrager 13
  Veiligheidsvoorschriften 14
  Onderhoud &garantie 15
• Onderdelenlijst & explosietekening 16

Inhaltsverzeichnis

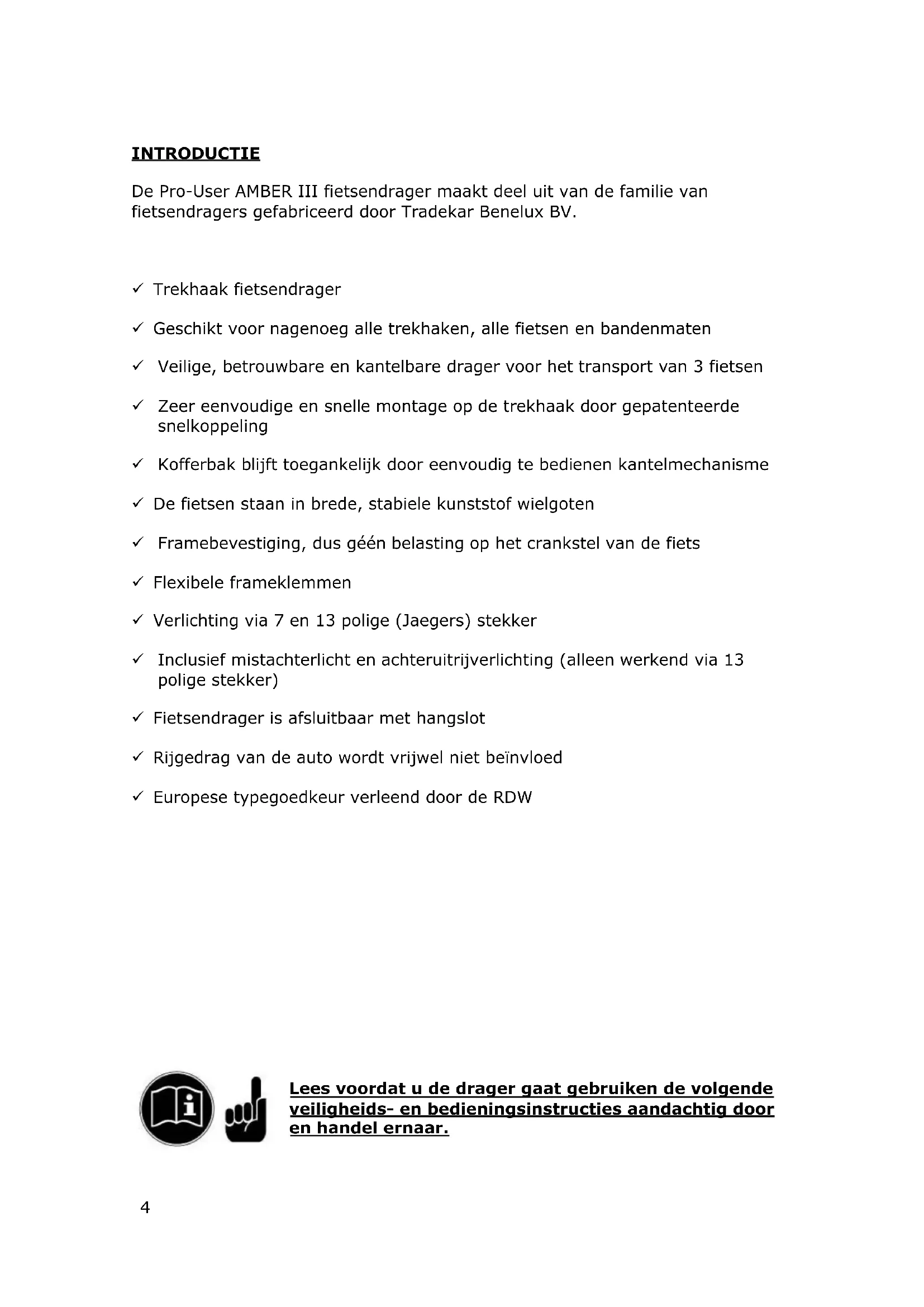

De Pro-User AMBER III fietsendrager maakt deel uit van de familie van fietsendragers gefabricceerd door Tradekar Benelux BV.

Trekhaak fietsendrager
Geschikt voor nagenoeg alle trekhaken, alle fietsen en bandenmaten
Veilige, betrouwbare en kantelbare drager voor het transport van 3 fietsen
Zeer eenvoudige en snelle montage op de trekhaak door gespatenteerdeSNelkoppeling
✓ Kofferbak blijft toegankelijk door eenvoudig te bedieren kantelmechanisme
√ De fietsen staan in brede, stabiele kunststof weltgoten
✓ Framebevestiging, dus geén belasting op het crankstel van de fiets
Flexibleframeklemmen
Verlichting via 7 en 13 polige (Jaegers) stekker
Inclusief mistachterlicht en weiteruitrijverlichting (alleen werkend via 13 polige stekker)
Fietsendrager is afsluitbaar met hangslot
Rijgedrag van de auto worden vrijwel Niet beinvloed
Europese typegoedkeur verleend door de RDW

Lees voordat u de drager gaat gebruiken de volgende veiligheids- en bedieningsinstructies aandachtig door en handel ernaar.

BELANGRIJKE INFORMATIE

Voor gebruik goed doorlezen!

Dit product Niet monteren en gebruiken voordat de montagehandleiding en veiligheidsvoorschriften geheel zich doorgelezen en duidelijk�n.

De assemblage en montage van de fietsendrager alleen volgensdezemontagehandleiding uitvoeren.

De stappen die worden genoemd en de veiligheidsinstructies voor montage, bediening en gebruik van de fietsendrager,要去en beslist worden opgevolgd. Al dekleinste afwijking kan leiden tot verkeerde montage of verkeerd gebruik.

De drager is geschikt voor het vervoeren van maximaal drie fietsen. Let op de maximaal toelaatbare kogeldruk. U kunt deze vinden op het typeplaatje van de trekhaak van uw auto (bij de meeste auto's is deze 75kg ). Het totale gewicht van de drager inclusief de fietsen mag Niet hoger� dan de maximaal toelaaatbare kogeldruk van de trekhaak.

De maximale belasting op de fietsendrager zich mag 60kg zich. Het eigena netto gewicht van de drager is Ca. 16kg.

Maximale kogeldruk	Gewicht fietsendrager	Max. belasting
50kg	16kg	34kg
60kg	16kg	44kg
75kg	16kg	59kg
90kg	16kg	Max. 60kg

Niet geschikt voor het gebruik op aluminium trekhaken.

Deze montagehandleiding en veiligheidsvoorschriften in de auto bewaren.

CONSUMENTEN HELPDESK & SUPPORT

0345-470998 (maandag t/m vrijdag 8:30-12:30aar)

De fietsendrager要去 nog afgemonteerd worden. Haal alle onderdelen uit de verpakking en leg deze overzichtelijk neer. Per stap is duidelijk aangegeven welke onderdelen nodigঀen voor de montage van de fietsendrager.

Stap 1

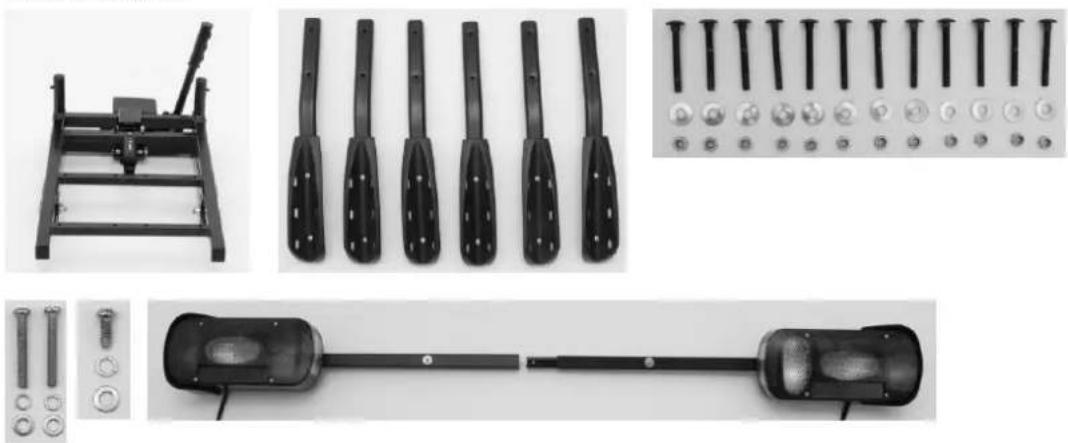

Onderdelen:

De montage:

Leg de zes welhoulders op het basisframe van de fietsendrager met de gatenrecht boven de gaten van het basisframe. Bevestig de welhoulders verrolgens met de twaalf slotbouteen M6x50, M6 sluitingen en M6 moertjes.

Monteer daarna de twee lamphoulders aan elkaar. Dit gebeurt door middel van

een Klein ijzeren verbindingsstukje dat al aan een zijde voorgemonteerd zit. Schuif de rails in elkaar en schroef deze vast in de voorgemonteerde gaatje door middel van de bijgeleverde schroefje (M5x12) en ringetjes.

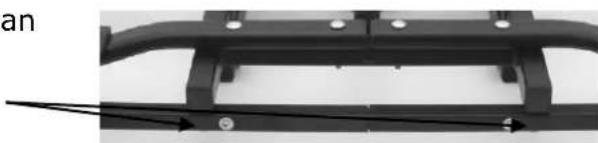

Monteer cervolgens de lamphouderrail aan de onderkant van het basisframe door middel van de twee M5x35 bouten en ringetjes.

Let er op dat de lamp met het mistachterlicht aan de linkerzijde van de drager bevestigd worden!

Eindhoven:

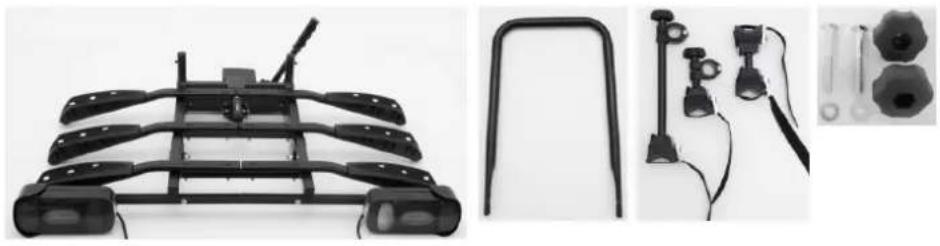

Stap 2

Onderdelen:

De montage:

Schuif de U-vormige beugel gegen de buitenkant van de U-beugelhoulders op het binnenframe. Bevestig deze U-vormige beugel met de bijgeleverde slotbauten (M8x60), sluitringen en kunststof draaiknuppen. Zorg dat de draaiknop aan de binnenkant zit (zie Foto).

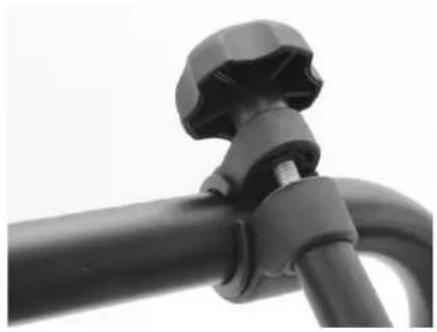

Let op: u dient de beiden knoppen stevig aan te draaien zodat de beugel goed op+zijnplaats komt.

Draai de kunststof knop van beiden frameholders helemaal los, zodat de klemsluiting opengevouwen kan worden. Plaats eerst de kunststoffen ring om de U-vormige beugel en klem hier de klemsluiting overheen. Bevestig hier verrolgens de houder weean met de kunststoffen knop en draai deze zodenig aan dat de frameholders nog net draaibaar zich (hier moeten immers de frames van de fietsen aan bevestigd worden). De spanbandzijde dient ter bevestiging van de fiets.

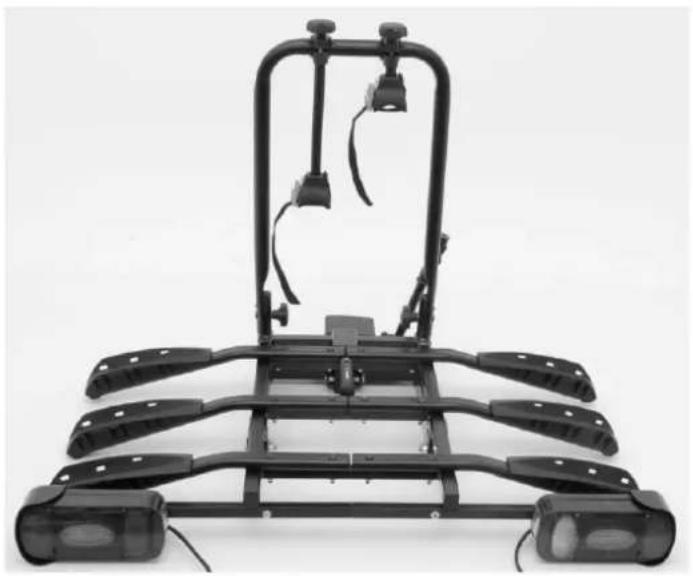

Eindhoven:

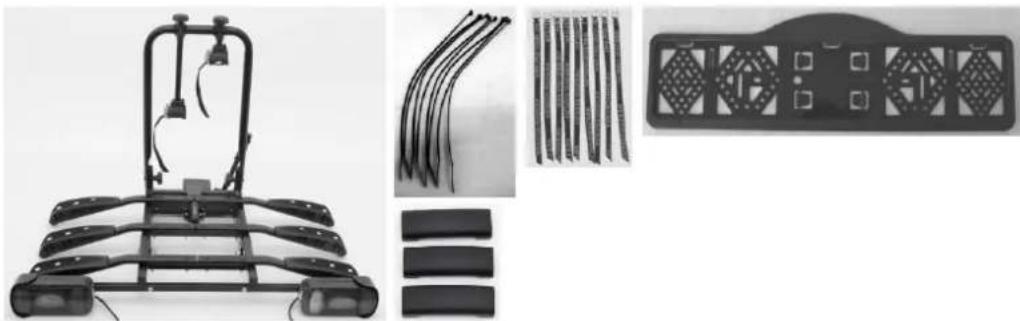

Stap 3

Onderdelen:

De montage:

Draai de schroefjes voor het monteren van de kentekenplaathouderuit de lamphouder-rail en monteer verrolgens ook de kentekenplaathouder aan de rail. De kentekenplaathouder moet op gelijke hoogte (of net ie's erboven) als de verlichting liggen.

Met de meegeleverde kabelbindertjes kan de kabel van de lampen aan de onderkant van de drager netjes vastgezet worden. Let hierbij op dat de kabel het Kantelmechanisme nicht in de weg zit.

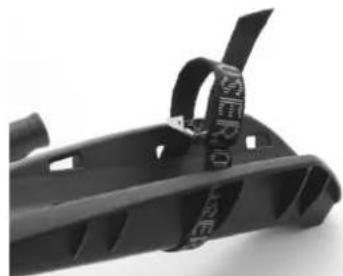

Schuif de negen korte, Zwarte spanbandjes van binnen waar buiten door de sleuf, dan rond de wilhouder en verwolgens door de sleuf weeer van buitenaar binnen (zie Foto).

Als letzsteplaatst u de 3 kunststof afdekkappen over het midden van de welhoulders.

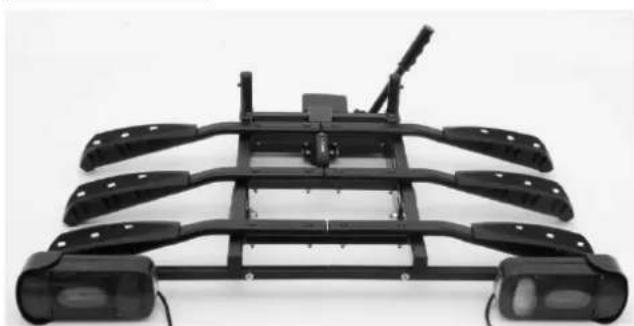

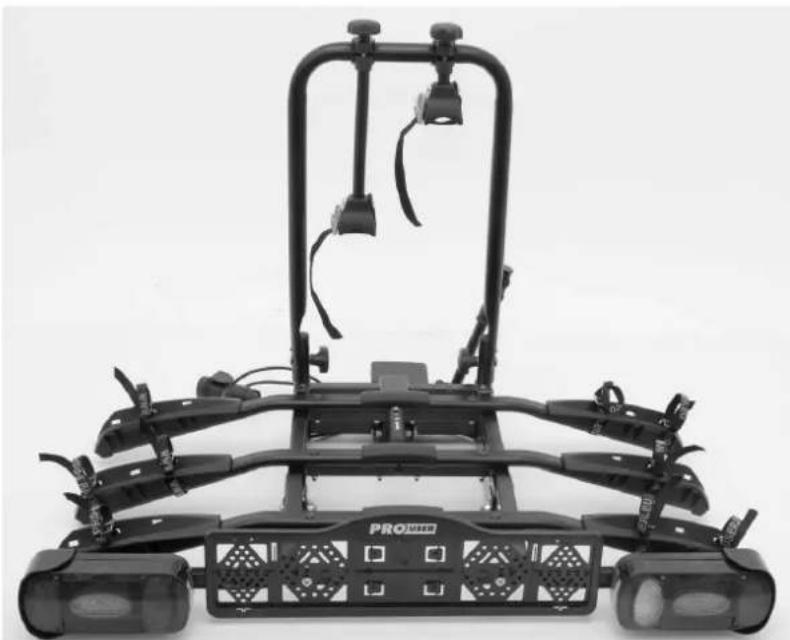

Eindresultaat:

MONTAGE VAN DE FIETSENDRAGER OP DE TREKHAAK

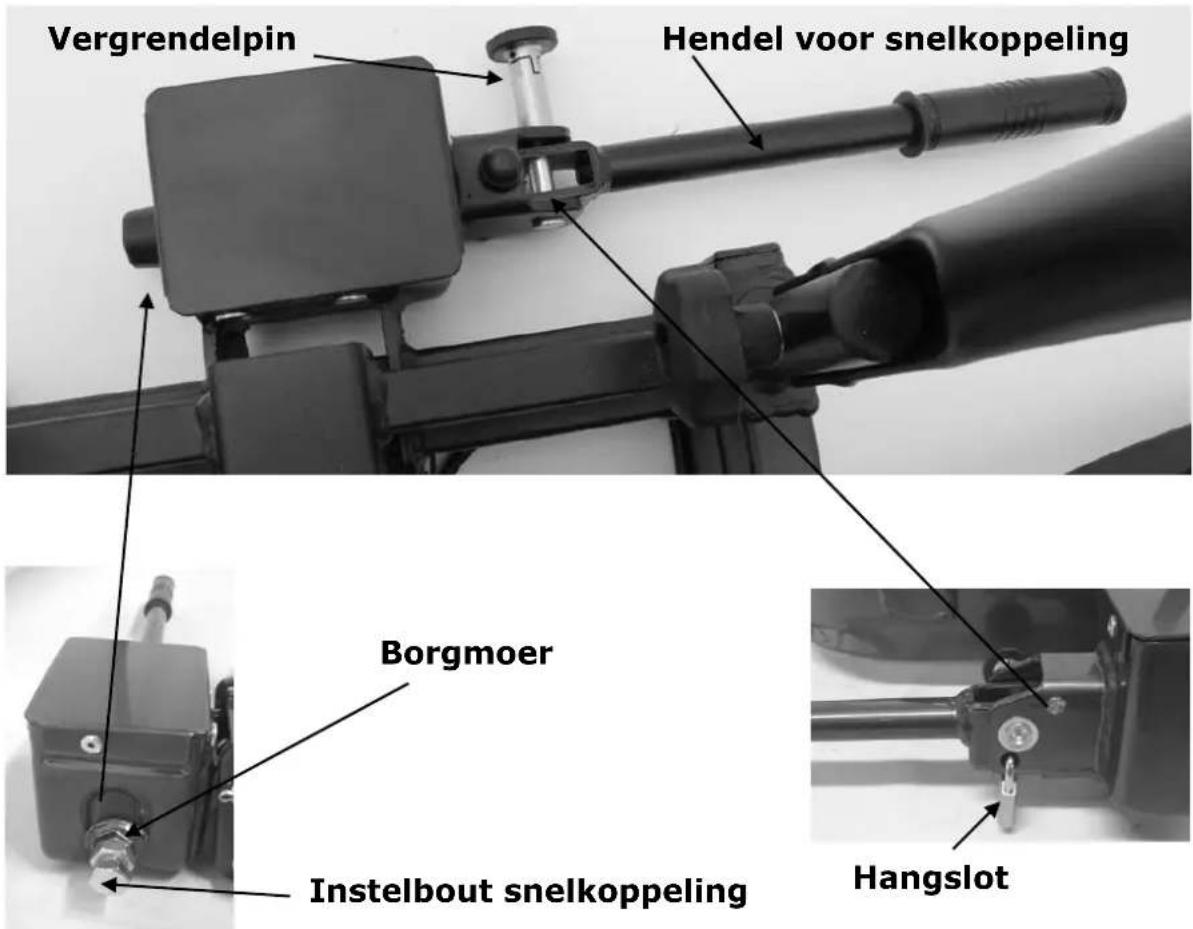

Allereerst is het verstandig om vertrouwd te raken met de snelkoppeling.

De snelkoppeling bestaat uit een huis dat bevestigd is aan de fietsendrager en een hefboom. Met behulp van de hefboom kan de snelkoppeling geopend en gesloten worden.

Voor de montage van de fietsendrager kan de auto het Besterecht staan, de motor uit staan en de handrem aangetrokken zijn. Let op dat de trekhaak onbeschadigd, schoon en vetvrij is!

Ontgrendel de vergrendelpin van de hendel van de selnkoppeling door deze uit te trekken en een kwartslag te draaien. Open de selnkoppeling door de hendel vertikaal te zetten.

Plaats de drager van bovenaf op de trekhaak. Druk de hendel van de selnkoppeling maar beneden (Ca. 35-40kg) totdat deze Niet meer verder kan (Hendel zal in horizontale positie blijven staan). Draai de vergrendelpin waar een kwartslag terug, totdat deze weeer geborgd is (en de hendel Niet meer omhoog kan).

Test nu of de drager nog horizontal kan draaien op de trekhaak. Indien dit zo is dan haalt u de drager van de trekhaak en draait u de instelbout van de

selnkoppeling iets in. Eerst de borgmoer losdraaien, instelschroef iets aandraaien en borgmoer wee vastdraaien.

Plaats de drager wee terug op de trekhaak en controllerer cervolgens opniew of de drager goed vast op de trekhaak zit (en Niet meer gemakkelijk te draaien is). Herhaal dit totdat de drager goed vast zit.

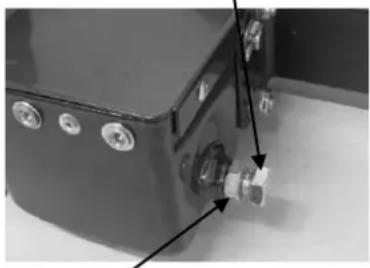

Let op: Zorg er.altijd voor dat de borgmoer van de instelbout weeer goed vastgedraaid worden!

Instelbout snelkoppeling
Borgmoer

Indien de drager Niet meer eenvoudig te draaien is op de trekhaak, kan de selnkoppeling afgesloten worden. Vergrendel de hendel met de vergrendelpin, sluit de drager af met het hangslot en haal de sleutel uit het slot. Bewaar deze sleutel zorgvuldig en op een veilige plek. De fietsendrager is nu ook gegen diefstal beveiligd.

Zorg er alkijd voor dat de snelkoppeling goed vergrendeld is met de vergrendelpin en afgesloten is met het hangslotje. De drager mag nooit gezrukt worden indien deze nicht is vergrendeld en afgesloten.

HET KANTELMECHANISME

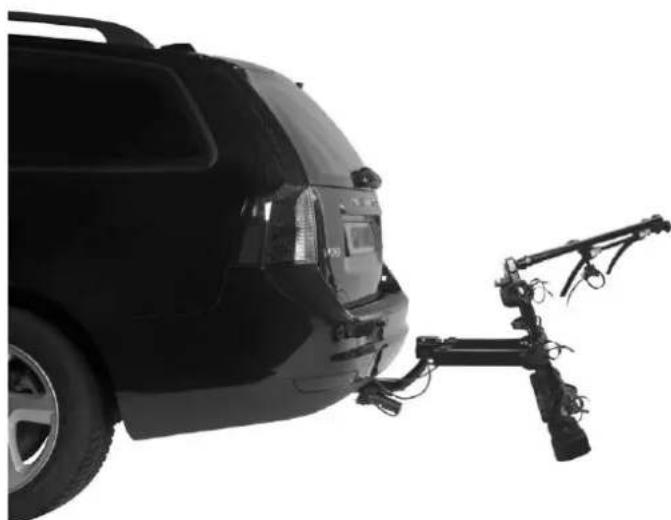

Om de kofferbak van uw auto gemakkelijk te bereiken, ook als de fietsen op de drager staan, kurz u gebruik makev van het Kantelmechanisme.

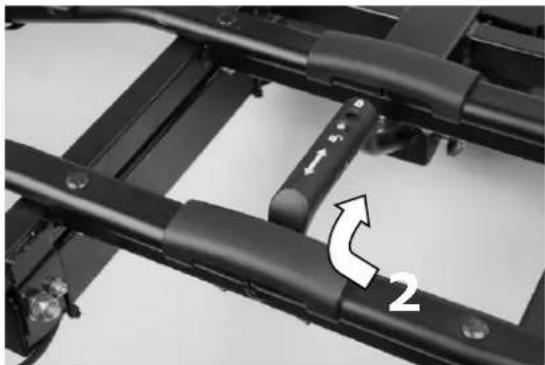

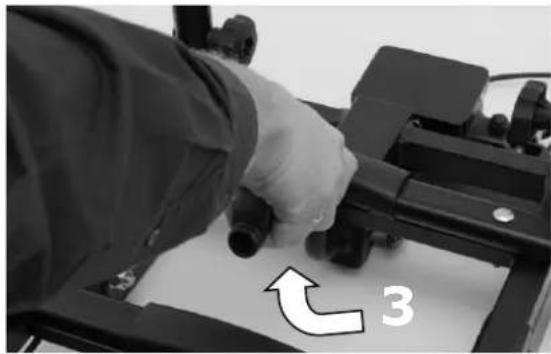

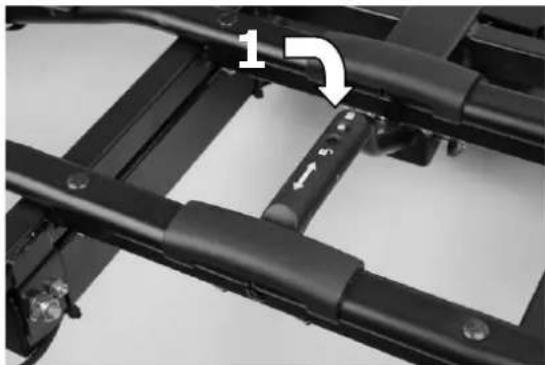

Allereerst dient u de vergrendeling van de kantelmechanisme-hendel te ontgrendelen: Druk met uw vinger hetijkenste knopje in (1) en schuif cervolgens het handvat (2) horizontaal maarachten (van u af).

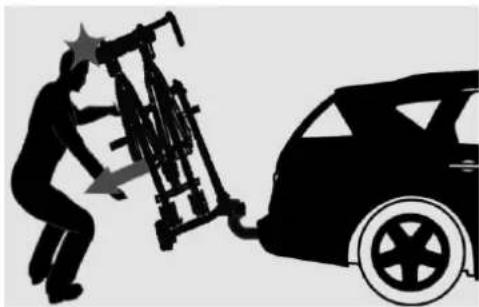

Houd met een hand de U-beugel of fietsen vast, zodate drager nicht ongecontroleerd neerklappen kan. Met de andere hand beweegt u de hendel van het kantelmechanisme omhoog om deze te ontgrendelen (3). Nu kan de drager rustig gekanteld worden.

Door het omhoog duwen van de complete drager vergrendelt het kantelmechanisme wee. Daarna vergrendelt u de hendel wee door het maar voren schuiven van het handvat.

Zorg er.altijd voor dat het kantelmechanisme en de hendel na gebruik weeer goed vergrendeld+zijn.

DE KENTEKENPLAATHOUDER

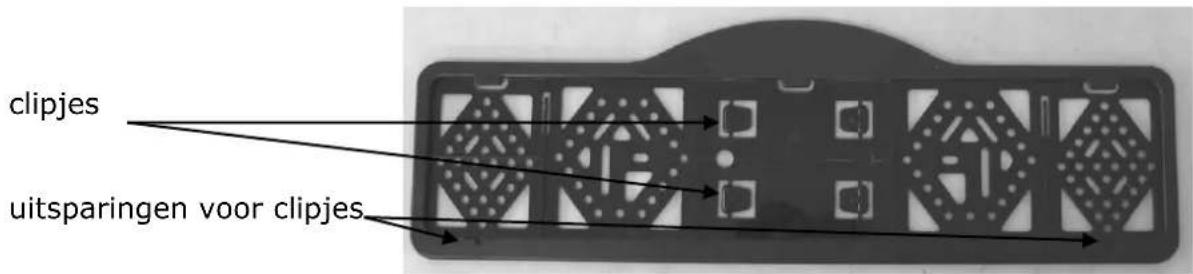

De bevestigingsclipjes (2) voor het bevestigen van de kentekenplaat�uiitdrukbaar en bevinden zich in de kentekenplaathouder (zie Foto).

DEVERLICHTING

Deze fietsendrager is uitgerust met verlichting. Deze verlichting kan aangesloten worden op de trekhaak stekkerdoos van uw auto. Aangezien er meerde soorten stekkers in omloop�, heeftthese drager de keuzeuit de gebruikelijke 7-polige

stekker en de 13-polige stekker (Jaegers).

Hierdoor is de drager geschikt voor elketrekhaak!

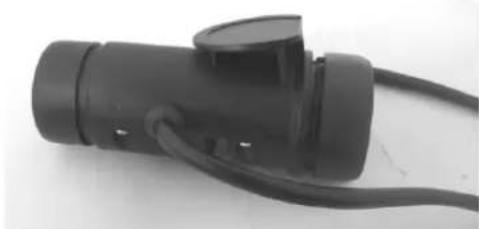

Beide stekkers zitten verwerkt in een behuizing. Over de stekker die nicht gebrukt wordt, moet het bijgeleverde afdekkapje gedaan worden.

Universeel system 7 polig	1/L 2/54G 3/31 4/R 5/58R 6/54 7/58L	Richtingaanwijzer links Mistachterlicht Massa Richtingaanwijzer rechts Achterlicht rechts Remlichten Achterlicht links Het anschteruitrijlicht werkt nicht via de 7-polige stekker!	geel blauw wit groen bruin rood zwart
Jaegers systeem 13 polig (DIN 72.570)	1 2 3 4 5 6 7 8 9 10 11 12 13	Richtingaanwijzer links Mistachterlicht Massa Richtingaanwijzer rechts Achterlicht rechts Remlchten Achterlicht links Achteruitrijlicht Niet in gebruik Niet in gebruik Niet in gebruik Massa Niet in gebruik	geel blauw wit groen bruin rood zwart grijs

MONTAGE VAN DE FIETSEN OP DE FIETSENDRAGER

Verwijder alle onderdelen van de fietsen dieijdens het transport gemakkelijk verloren+kunnen gaan (E-bike accu's, fietspompen,能力和 speedometers, mandjes, fiestassen, fietszitjes enz.). Door de

hoge luchtweerstand en trillingen können deze onderdelen losraken en medeweggebruikers in gevaar brengen.

De eerste fiets (en zwaarste, max. 20kg) moet in de achechterste welholders geplaatst worden (degene die het dichtst bij de auto is) en met de frameholder aan de U-vormige beugel vastgemaakt worden.

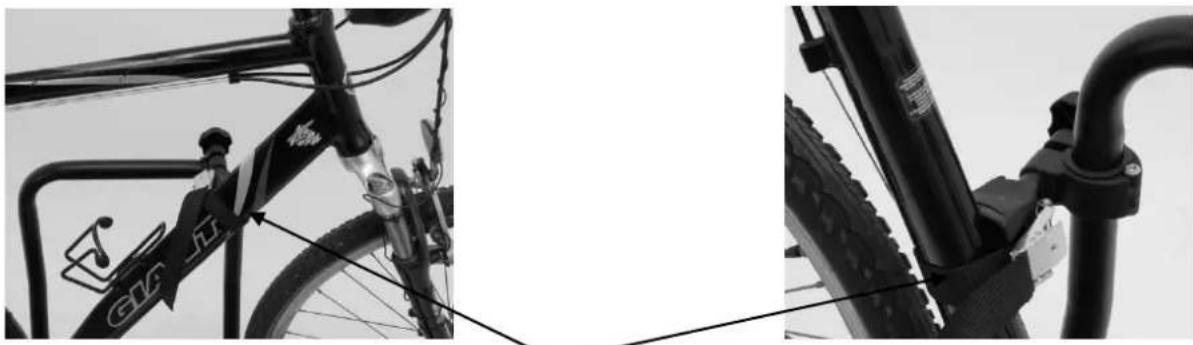

De frameshouser is flexibel op de U-beugel te positioneren, maar ook flexibel op uw fiets te positioneren. Probeer de eerste keren welke positie in uw situation het best werkt (en meest stabiele bevestiging is). Hoe hoger de frameshouser aan de U-beugel en fiets bevestigd is, hoe stabieler de fiets staat.

De fietsen maakt u vast via de spanbanden. Door het gebruik van deze spanbanden kan elke fiets gemakkelijk vastgemaakt worden en worden het crankstel van de fiets nicht belast!

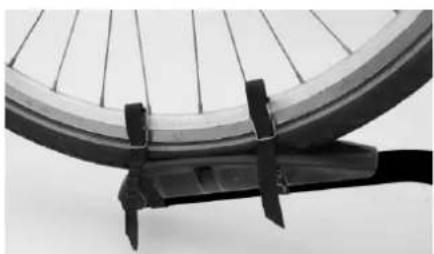

De wielen zet u vast door middel van de meegeleverde korte spanbandjes. Eén spanbandje voor bevestiging van het allerwiel en twee voor het voorwiel (zie Foto).

Zet elke volgende fiets, iedere keer in tegengestelde richting, in de wilhouders en ga te werk zoals bij de eerste fiets. De derde fiets dient met de losse framehouser (zie Foto) aan het frame van de tweede fiets bevestigd te worden.

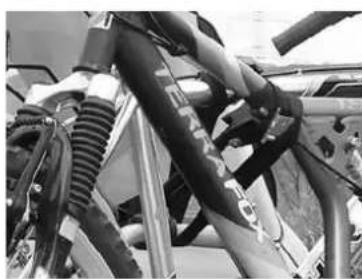

Beveilig tensotte uw fietsen met de lange zwarte

spanband (meegeleverd) Leg deze hiervoor om de frames van de fietsen en om de U-beugel en trek de spanband verrolgens goed vast.

VEILIGHEIDVOORSCHRIFTEN

Houd de trekhaak schoon en vetvrij.

De drager zal zich na elke bevestiging op de kogel, tijdens de eerst gereden kilometers gaan "zetten". Controller aanom na de eerst gereden kilometers de bevestiging en stel, indien nodig, de koppeling strakker af.

Controleer de fietsendrager voor gebruik op beschadigingen. Beschadigde of versleten onderdelen dienen direct verwangen te worden. Gebruik uitsluitend originele verwangingsonderdelen.

Voer geen modificaties uit aan de fietsendrager (mechanisch of elektronisch). Dit kan erg gevaarlijk zijn. Garantie claims worden Niet geaccepteerd en wij+kennen de juiste werkung van de fietsendrager Niet meer garanderen indien modificaties zich uitgevoerd. Wijঃniet aansprakelijk voor welke schade dan ookveroorzaakt als resultaat van onjuiste installmentie, bediening of modificatie.

Controleer regelmatig de verlichting van de fietsendrager op een juiste werkinq.

Zorg er.altijd voor dat de fietsen goed vastgezet zich door middel van de frameklemmen en de wieI spanbandjes.

Gebruik algijd de extra spanband als extra beveiliging voor uw fietsen. Leg deze om de U-beugel en de frames van de fietsen en trek deze verrolgens goed vast.

Let op dat er geen onderdelen van de fietsijdens het transport verloren+kennen worden (E-bike accu's, fietspompen, snelheidsmeters, mandjes, fiestassen, fietszitjes enz.). Verwijder deze algtd voordat u gaat rijden!

Controleer regelmatig of alle spanbanden, draaiknoppen en bevestigingen goed vastzitten en indien nodig vastzetten.

Zorg er.altijd voor dat tijdens gebruik, het kantelmechanisme goed vergrendeld is.

Tijdens het rijden de fietsen Niet afdekken met een hoes.

Het rijden met een fietsendrager beinvloedt het weggedrag van de auto. Pas uw snugheid waarom aan (max. 130km/u).

Vermijd ook plotselinge remacties en stuurbewegingen.

Let op dat bij hetijkenuit rijden de auto langer is dan normal!

Voorts worden gewezen op de wettelijkke eisen die gelden voor het vervoer van goederen aan dechterzijde van uw voertuig.

Bij voertuigen met een elektrische parkeerhulp kan een foulmeling optreden, indien de fietsendrager gemonteerd is. Schakel de parkeerhulp uitijdens gebruik van de fietsendrager.

Indien de auto is voorzien van een automatische opening van de achechterklep, dan要去 deze worden uitgeschakeld of uitsluitend handmatig worden geopend, indien de fietsendrager is gemonteerd.

Vór gelebruik van de autowas centrale de fietsendrager eerst van de trekhaak halen.

De fietsendrager is nicht geschikt voor "off road" gebruik.

Indien de drager nicht gebrukt worden, dient deze van de trekhaak gedemonteerd te worden.

In geval van defecten of problemen, alstublieft contact opnemen met uw Pro-User leverancier.

ONDERHOUD

De fietsendrager na gebruik schoon en droog opslaan. Eventueel afspuiten met een waterslang om modder, en andere vuiligheid te verwijderen.

Houd de trekhaak van de auto schoon en vetvrij.

Houd de koppeling van de fietsendrager schoon en vetvrij.

Controleer regelmatig de fietsendrager op beschadigingen. Beschadigde of versleten onderdelen dienen direct verrangen te worden. Gebruik uitsluitend originele verrangingsonderdelen.

Bouten en moeren van de fietsendrager regelmatig controleren en indien nodig aandraaien.

Beschadigingen aan de lak direct met een (grond)verf behandelen.

Draaiende en bewegende delen regelmatig smeren.

GARANTIE

Dit product heeft een garantiepiode van 2aar. Let op: de garantie dekt alleen een normala gebruik van de fietsendrager. Op geen enkele manier worden schade gedekt die ontstaan is door onjuist gebruik. Dit houdt ook in defecten of gebreken die+zijn ontstaan door slechte of onjuiste montage. Om ervoor zorg te dragen dat de garantie voorwaarden van toepassing zichn dient u onderhoud volgens het onderhoudsvoorschrift uit te (laten) voeren. Wij behouden ons hetrecht om kosten in rekening te brengen die voortkomen uit reparaties van zaken die buiten once controle vallen zoals onjuiste of slechte montage, onjuist gebruik, schade door ongelukken, enz.

ONDERDELENLIJST

Pos nr.	Omschrijving	Aantal	Maat
1	Basisframe met koppeling	1
2	Zelfborgende moer	12	M6
3	Sluitring	12	M6
4	Slotbout	12	M6x50
5	Kunststof eindhoven	6
6	Kunststof afdekkap	3
7	U-beugel	1
8	Framehouder lang	1
9	Framehouder kort	1
10	Spanband	9
11	Kunststof welhouser	6
12	Wielhouser buis	6
13	Slotbout	2	M8x60
14	Sluitring	4	M8
15	Kunststof draaiknop	2	M8
16	Kunststof eindhoven	2
17	Frame	1
18	Zelfborgende moer	2	M10
19	Sluitring	2	M10
20	Inbusbout	2	M10x52
21	Zelfborgende moer	4	M5
22	Veerring	4	M5
23	Sluitring	4	M5
24	Kunststof ring	4
25	Kunststof eindhoven	2
26	Sluitring	2	M5
27	Veerring	2	M5
28	Kruiskop bout	2	M5x35
29	Schroefje	1
30	Sluitring	1	M5
31	Kunststof beschemkap	2
32	Achterlicht links	1
33	Lamphouder buis links	1
34	Schroefje	2
35	Kentekenplaathouder	1
36	Sluitring	2	M5
37	Lamphouder buis rechts	1
38	Achterlicht rechts	1
39	Pen	1	Ø10x78
40	Zelfborgende moer	2	M6
41	Kunststof eindhoven	2
42	Sluitring	4	M6
43	Inbusbout	2	M6x45
44	Splitpen	1
45	Sluitring	1	M10
46	Kunststof handvat	1
47	Pen	2	Ø5x20
48	Bladveer met drukknop	1
49	Kantelmechanisme hendel	1
50	Zelfborgende moer	1	M8
51	Veer	1
52	Sluitring	2	M8
53	Inbusbout	1	M8x60
54	Frameholder=kort "frame-frame"	1

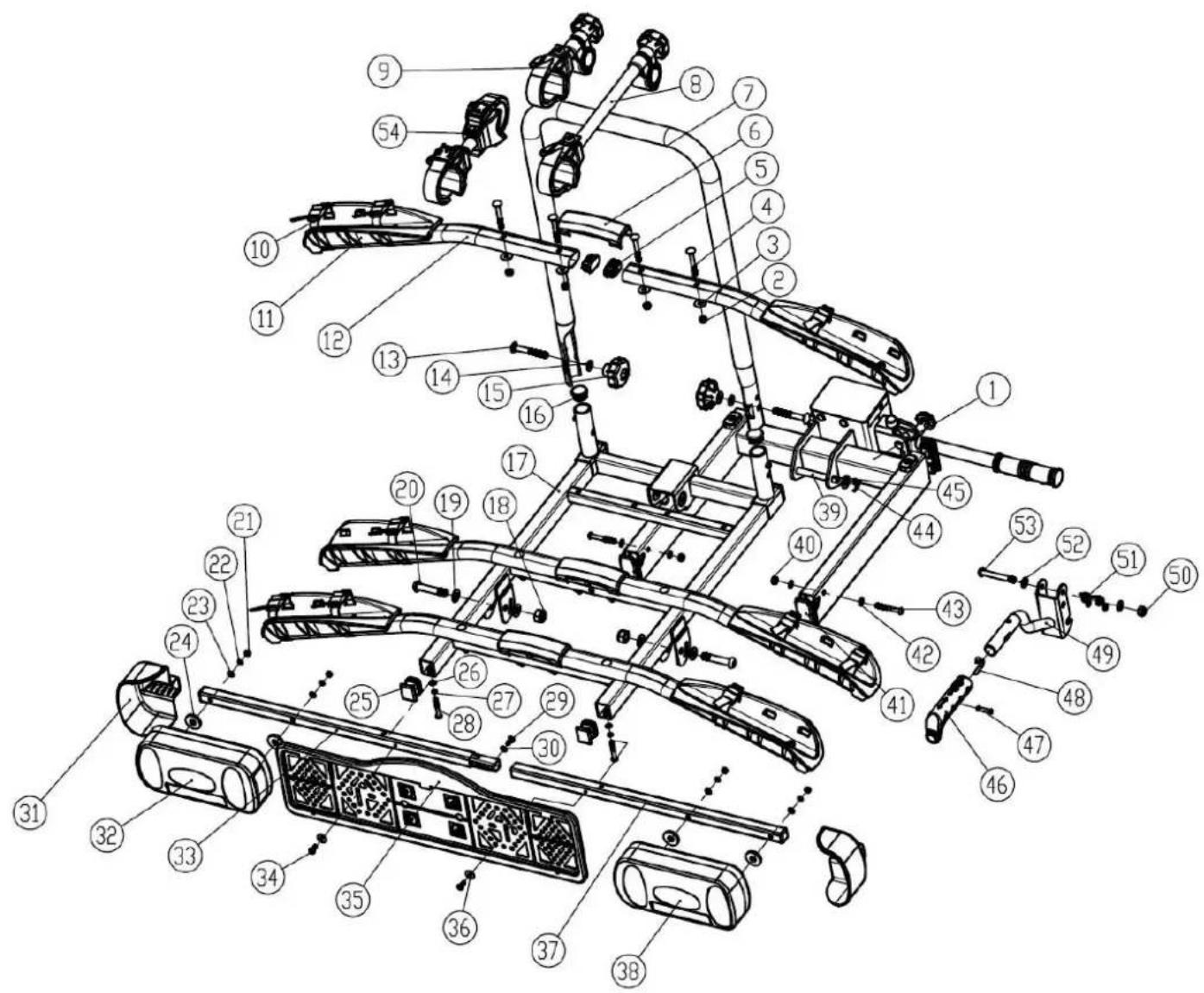

EXPLOSIETEKENING
