BEDIENUNGSANLEITUNG Amber III Pro-User

DE: Montageanleitung und Sicherheitsvorschriften

Fietsendrager/Fahrradträger/Bike carrier/Porte-évlos

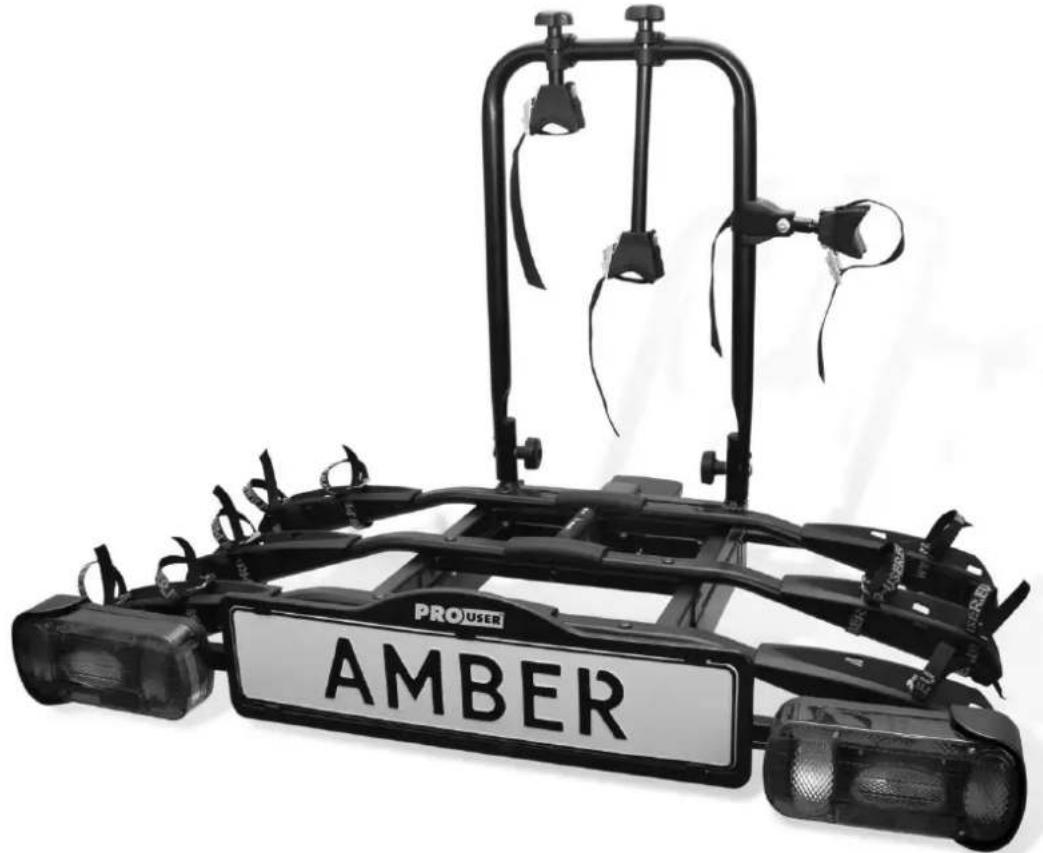

AMBER III

• Maximale kogeldruk • Max. Stützlast Anhängerkupplung • Max. ball pressure • Force de traction maximale de l'attache remorque	• Gewicht fietsendrager • Eigengewicht Fahrradträger • Weight bike carrier • Le poids à vide du portevélos	• Max. belasting • Max. nutzlast am Fahrtradträger • Max. load • Charge maximum
50kg	16kg	34kg
60kg	16kg	44kg
75kg	16kg	59kg
90kg	16kg	Max. 60kg

Europese typegoedkeur/Europäische Zulassung/European permission/Certification Européenne

E4-26R-03 0281

Inhoudsopgave

Einführung 18
Wichtige Information 19
Montage des Fahrradtragers 20
Montage des Fahrradtragers auf der Anhängerkupplung 23
Der Abklappmechanismus 25
- Der Kennzeichenhalter & die Beleuchting 26
Montage der Fahrräder auf dem Fahrradträger 27
- Sicherheitsvorschriften 28
Wartung & Garantie 29
Stuckliste & Explosionszeichnung 30

Table of contents

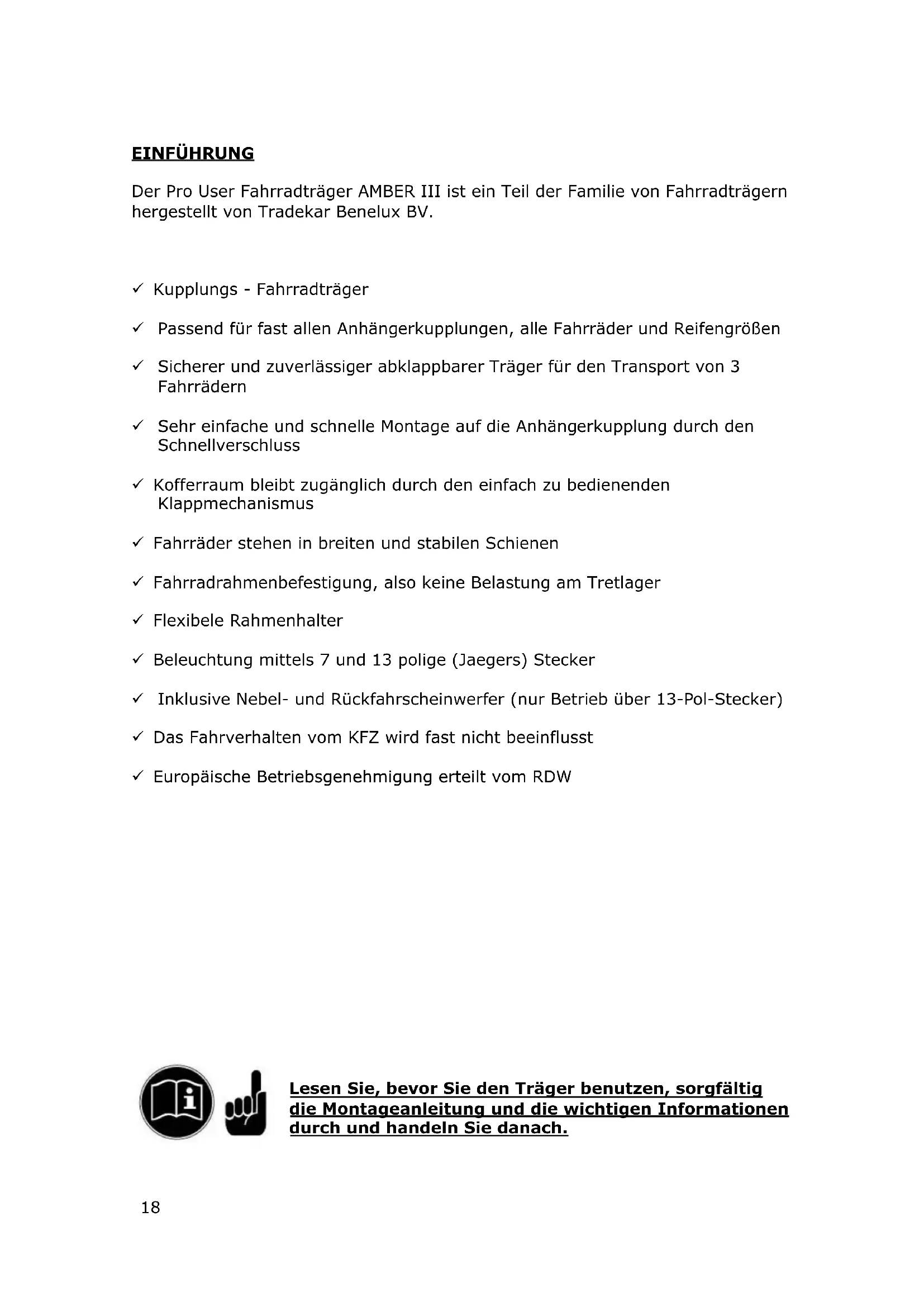

Der Pro User Fahrradträger AMBER III ist ein Teil der Familie von Fahrradträgern hergestellt von Tradekar Benelux BV.

✓ Kupplungs - Fahrradträger
Passend fur fast allen Anhängerkupplungen, alle Fahrrader und ReifengroBen
✓ Sicherer und zuverlässiger abklappbarer Träger für den Transport von 3 Fahrrädern
Sehr einfache und schnelle Montage auf die Anhängerkupplung durch den Schnellverschluss
✓ Kofferraum bleibt zugänglich durch den einfach zu bedienen Klappmechanismus
✓ Fahrräder stehen in breiten und stabilen Schienen
✓ Fahrradrahmenbefestigung, also keine Belastung am Tretlager
Flexible Rahmenhalter
Beleuchtung mittels 7 und 13 polige (Jaegers) Stecker
✓ Inklusive Nebel- und Rückfahrscheinwerfer (nur Betrieb über 13-Pol-Stecker)
Das Fahrverhalten vom KFZ wird fast nicht beeinflusst
Europäische Betriebsgenehmigung erteilt vom RDW

WICHTIGE INFORMATIONEN

Vor Erstgebrauchesen!

Dieses Produkt nicht montieren und benutzen, bevor die Montageanleitung und die Sicherheitsvorschriften vollig durchgelesen und klar verstanden worden sind.

Der Heckträger muss sicher gemäß dieser Montageanleitung montiert werden.

Die in dieser Benutzerinformation aufgeführten Arbeitsschritte, Maßangaben und Sicherheitshinweise für die Montage, Handhabung und Nutzung des Heckträgersystems müssen unbedingt eingehalten werden. Bereits gingste Abweichungen können zu fehlerhaftem Aufbau bzw. fehlerhafter Benutzung führen.

Der Träger ist geeignet für den Transport von bis zu drei Fahrrädern.itte beachten Sie die maximale Stützlast. Diese Angabe finden Sie auf dem Typenschild Ihres Autos (meistens 75kg . Das Gesamtgewicht des Trägers inklusive Fahrräderarf diese Angabe auf der Anhängerkupplung nicht überschreiben.

Das maximale Gewicht der Fahrräder kann 60kg sein. Das Eigengewicht des Trägers ist ca. 16kg .

Max. StützlastAnhängerkupplung	EigengewichtFahrradträger	Max. Nutzlast amFahrradträger
50kg	16kg	34kg
60kg	16kg	44kg
75kg	16kg	59kg
90kg	16kg	Max. 60kg

Nicht geeignet für den Gebrauch auf Aluminium Anhängerkupplungen.

These Montageanleitung und Sicherheitsvorschriften im Fahrzeug mit führen.

Support Endverbraucher

[phone] (Montag bis Freitag 8:30-12:30Uhr)

Der Fahrradträger muss noch komplettiert werden. Holen Sie alle Bauteile aus der Verpackung und legen diese übersichtlich hin. jeder Arbeitsschnitt wird beschreiben und zeigt Ohnen deutlich welche Bauteile Sie für die Montage des Fahrradträgers benötigen.

Step 1

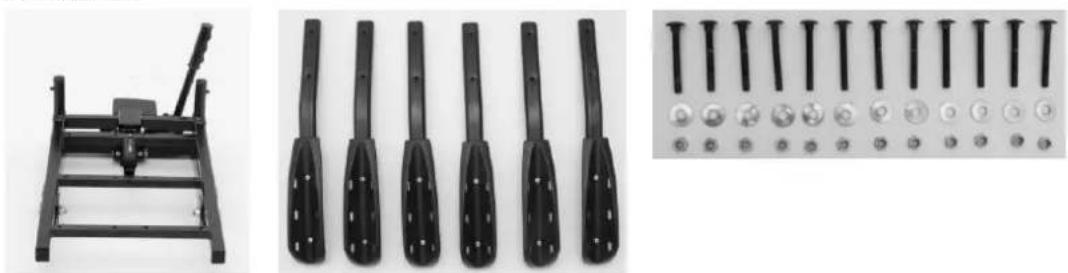

Bauteile:

Die Montage:

Legen Sie die sechs Radschienen parallel auf den Basisrahmen, das die Bohrungen der Schiene mit den Bohrungen von dem Basisrahmen übereinstimmen. Montieren Sie jeder Radschiene mit den Schloss Schrauben M6x50, M6 Scheiben und M6 Selfbstsichernde Mutter.

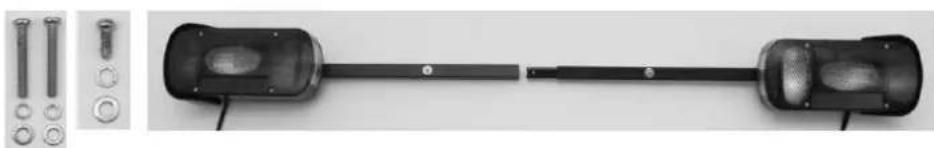

Montieren Sie die beiden Lampenhalter zusammen. Dies wird durch ein kleines Stück Eisenverbindung, die bereits auf einer Seite vormontiert ist, geführt. Schieber den sie die Schienen zusammen und befestige die zwei Lampenhalter mit die mitgelieferten Schraube (M5x12) und Unterlegscheiben.

Montieren Sie anschließend die Lampenhalter auf der unteren Schiene des Grundrahmens mittels zwei M5x35 Schrauben und Unterlegscheiben.

Stellen Sie sicher, dass die Nebelschlussleuche auf der linken Seite des Trägers ist montiert!

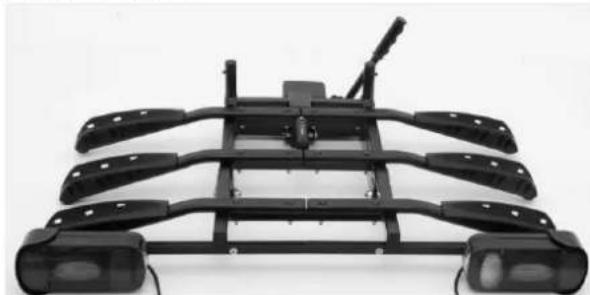

Endergebnis:

Step 2

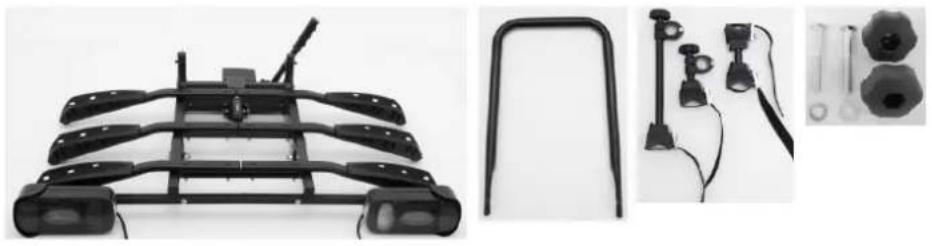

Bauteile:

Die Montage:

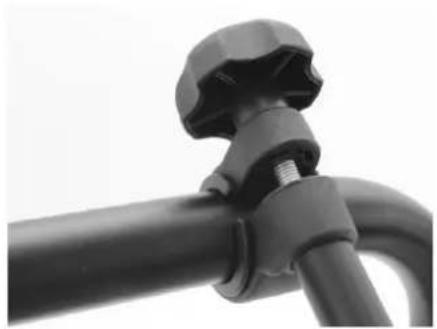

Setzen Sie den U-Bügel auf die U-Bügel-Halter von dem Basisteil. Befestigen Sie diesen U-Bügel mit den mitgelieferten Schloss - Schrauben (M8x60), Scheiben (M8) und den Kunststoff Rändelmuttern (M8). Die Kunststoff Rändelmuttern müssen an der Innenseite montiert sein (siehe Foto).

Achtung: Sie sollen beiden Kunststoff Rändelmuttern sehr fest anziehen, sodass der U-Bügel sich passgenau auf die U-Bügelhalterung ansetzt.

Drehen Sie von beiden Rahmenhaltern die Kunststoff Knöpfe los, damit Sie die Klammern öffnen können. Platzieren Sie zuerst die Kunststoff Einlagen um den U - Bülgel herum. Legen Sie die Klammer über diese Einlage und komplettieren den Rahmenhalter wieder. Drehen Sie die Kunststoff Knöpfe noch nicht fest an, damit die Rahmenhalter beweglich bleiben (hiermit werden die Rahmen der Fahrräder mittels des Gurtes befestigt).

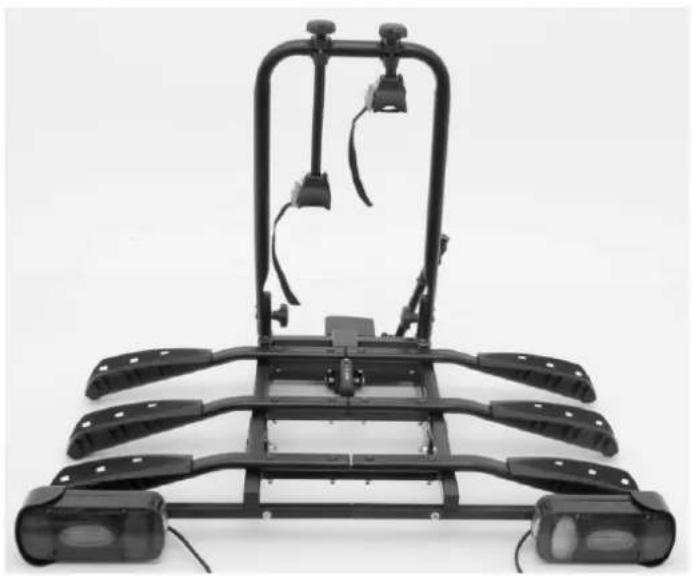

Endergebnis:

Step 3

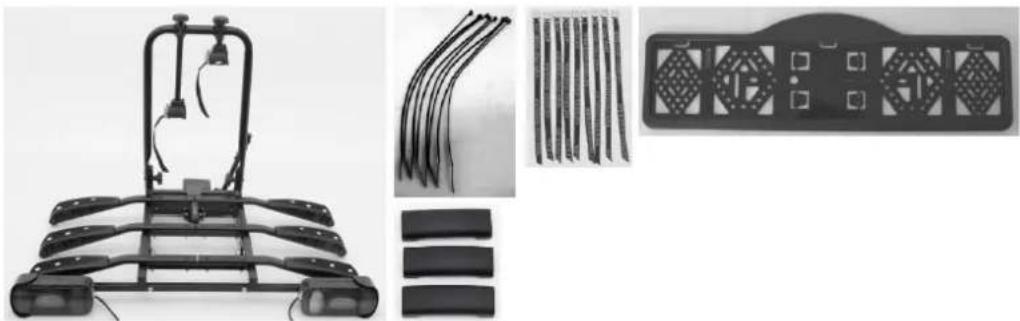

Bauteile:

Die Montage:

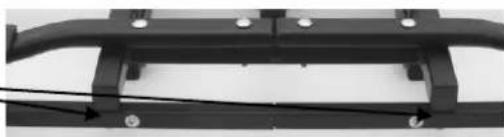

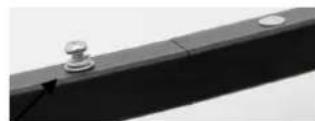

Drehen Sie die Schrauben vor der Montage des Kennzeichenhalters aus der Lampenträgerschiene hereaus und montieren Sie den Kennzeichenhalter an die Schiene. Der Kennzeichenhalter muss auf der gleichen Höhe wie die Beleuchtung liegen.

Mit den mitgelieferten Kabelbindern kann das Kabel von den Lampen an der Unterseite von dem Träger befestigt werden. Achten Sie daraufuf, dass beim Abklappen des Trägers das Kabel nicht beschädigt wird.

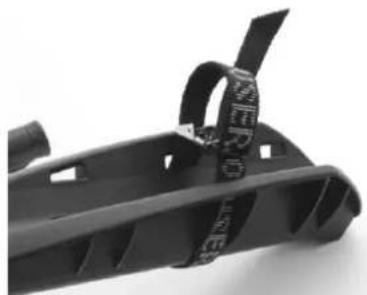

Schieben Sie die neun schwarzen, kurzen Spannbänder voninnen nach außen unter dem Radhalter herum und dann wieder von außen nachinnen durch die Langlocher des Radhalters (siehe Foto).

Schließlich legen Sie die Plastikabdeckungen über der Mitte der Radschienen.

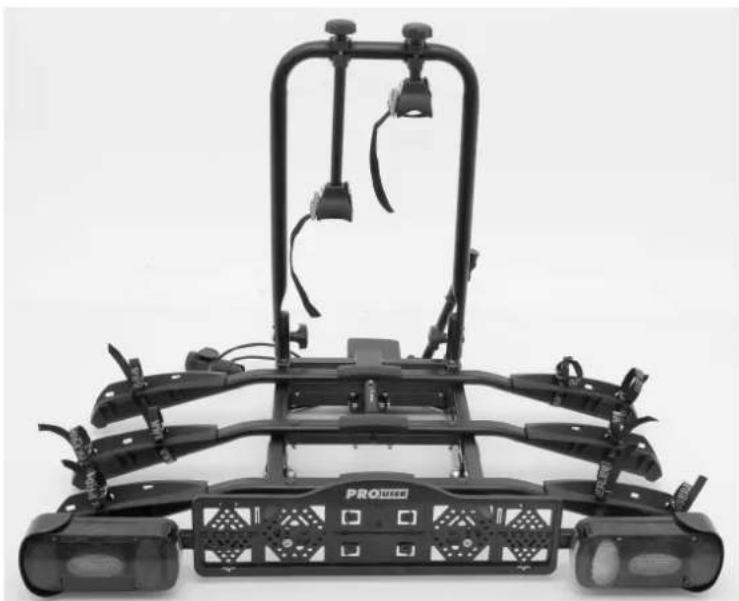

Endergebnis:

MONTAGE DES FAHRRADTRÄGERS AUF DER ANHÄNGERKUPPLUNG

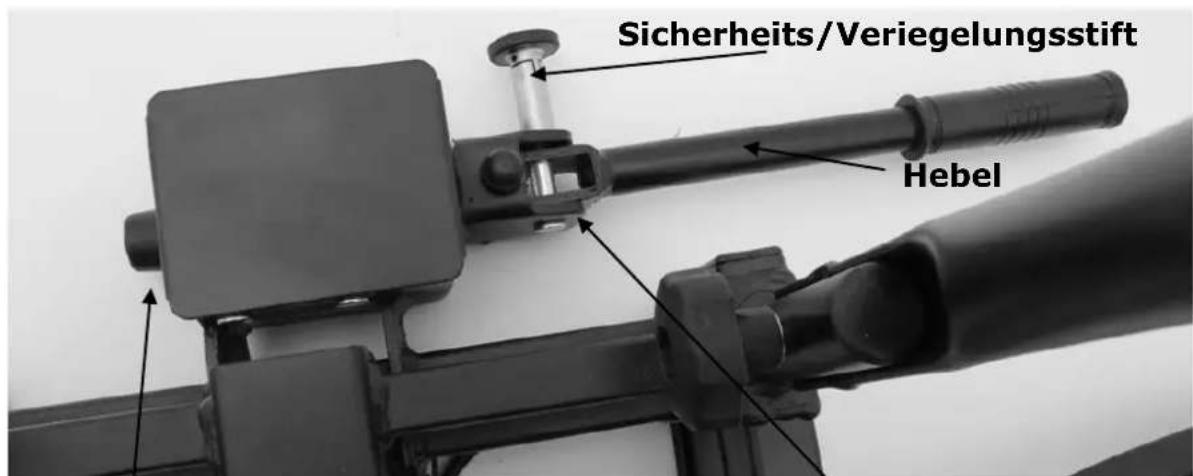

Bevor Sie den Fahrradträger auf die Anhängerkupplung setzen, sollen den Sie sich mit dem Schnellverschluss-System vertraut machen.

Der Schnellverschluss besteht aus einem Bauteil mit Hebel. Mit der Betätigung des Hebels kann der Schnellverschluss geöffnet oder geschlossen werden.

Für die Montage von dem Fahrradträger sollte das Auto am besten auf gerader Strecke stehen, der Motor ausgescheltet und die Handbremse angezogen sein. Achten Sie daraufuf, dass die Anhängerkupplung unbeschädigt und fettfrei ist!

Entriegeln Sie den Sicherheits/Veriegelungsstift, indem Sie diesen herausziehen und ca. 14 verdrehen. Der Hebel von dem Schnellverschluss kann nun hochgezogen werden.

Platzieren Sie den Träger von oben auf die Anhängerkupplung. Drücken Sie den Hebel von dem Schnellverschluss nach unten (ca. 35-40kg) bis zum Anschlag (der Hebel wird in horizontaler Stellung bleiben). Verdrehen Sie den Sicherheits/Veriegelungsstift, sodass dieser wieder einrastet (und der Hebel nicht mehr nach oben kann).

Kontrollieren Sie ob der Träger sicher und fest auf der Anhängerkupplung sitzt (und sich nicht mehr verdrehen{lsst).Sollte der Träger nicht fest genug sein, behmen Sie den Träger von der Anhängerkupplung und drehen die Einstell-Schraube von dem Schnellverschluss etwas hinein. Erst die Kontermutter losdrehen, Einstell-Schraube etwas eindrehen und die Kontermutter wieder festdrehen.

Setzen Sie den Träger wieder auf die Anhängerkupplung und überprüfen Sie erneut, ob der Träger sicher und fest auf der Anhängerkupplung sitzt. Wiederholen Sie gegebenenfalls diesen Vorgang, bis der Träger sicher und fest sitzt.

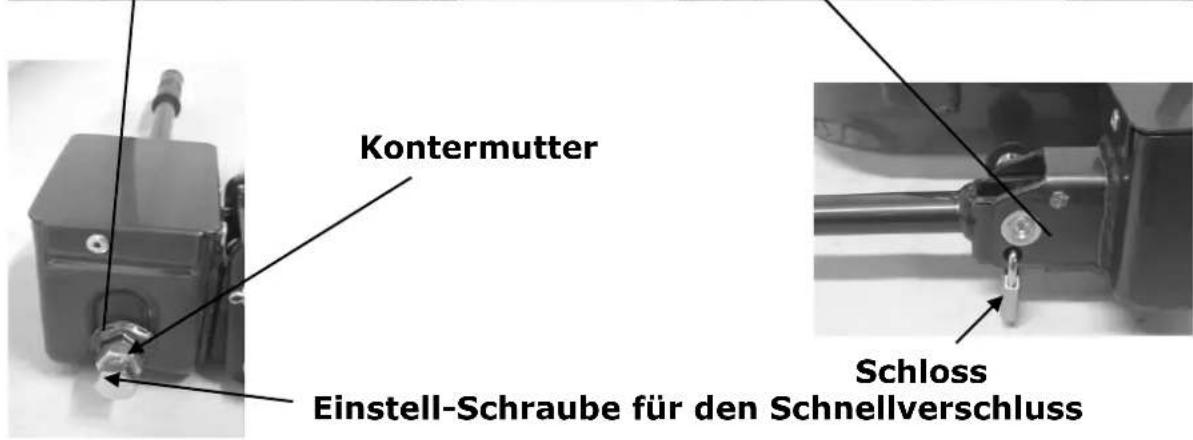

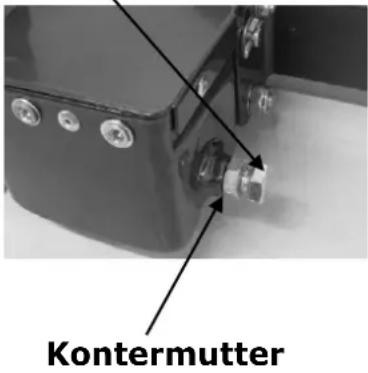

Einstell-Schraube

Achtung: Stellen Sie immer sicher, dass die Kontermutter an der Einstellschraube richtig angezogen ist!

Wenn sich der Träger sich nicht mehr auf der Anhängerkupplung verdrehen lasst, wird der Schnellverschluss geschlossen. Verdrehen Sie den

Sicherheits/Veriegelungsstift, sodass dieser wieder einrastet. Schlieben Sie nun den Schnellverschluss ab mit dem mitgelieferten Vorhängeschloss und entfern den Schlüssel aus dem Schloss. Bewahren Sie diese Schlüssel, sorgfältig und an einem sicheren Ort auf. Der Fahrradträger ist nun auch gegen Diebstahl geschützt.

Sorgen Sie immer damit, das der Schnellverschluss korrekt verschlossen ist mit dem Sicherheits/Veriegelungsstift und dem Vorhängeschloss!

DER ABKLAPPMECHANISMUS

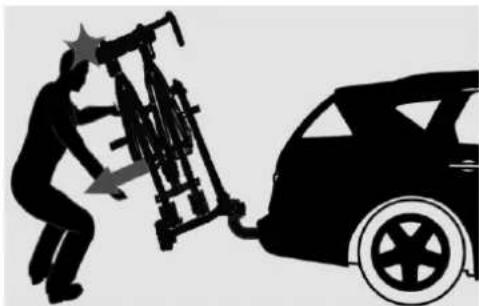

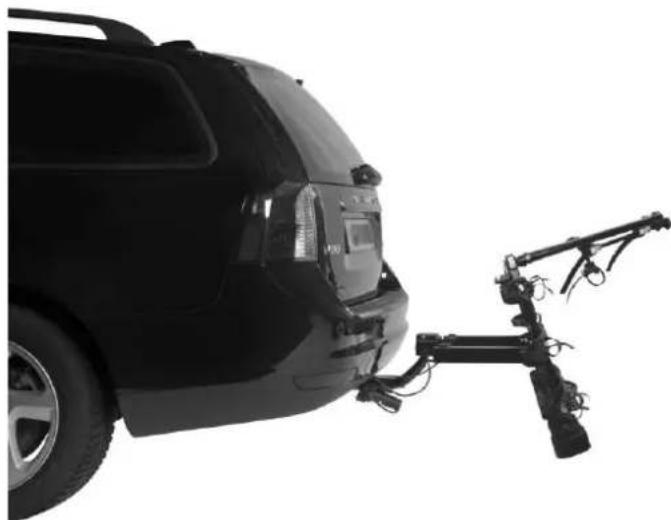

Um den Kofferraum von Ihres Fahrzeugs zu öffnen (Gepäckentnahme usw.), auch wenn die Fahrräder auf dem Träger montiert sind, können Sie den Träger abklappen.

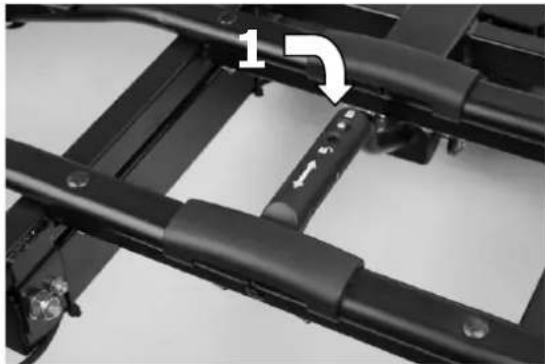

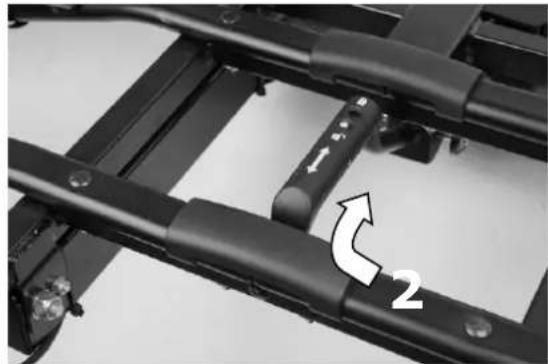

Zuerst müssen Sie die Sperre des Abklappmechanismus Hebel entriegeln: Drücken Sie mit dem Finger die Rücktaste (1) in, dann schiben (2) der Griff horizontal nach halten (von Ihnen weg).

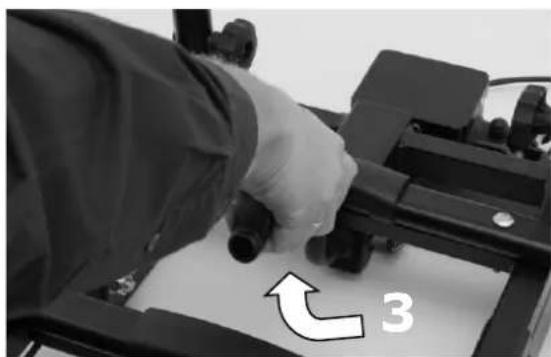

Halten Sie mit einer Hand den U-Bügel fest, sodass der Träger nicht unkontrolliert abklappen kann. Mit der anderen Hand haben Sie den Hebel von dem Abklappmechanismus nach oben um diesen zu entriegeln (3). Nun kann der Träger vorsichtig abgeklapt werden.

Durch Anheiten des Trägertisches rastet dieser wieder in die Benutzungssposition ein (Sie horen einen Klick). Sichern Sie den Hebelschließlich wieder mit dieser zusammen Sicherung (Griff nach vorne schiben).

Ohne diese zusätzliche Verschluss - Sicherung darf der Träger nicht benutzt werden.

DER KENNZEICHENHALTER

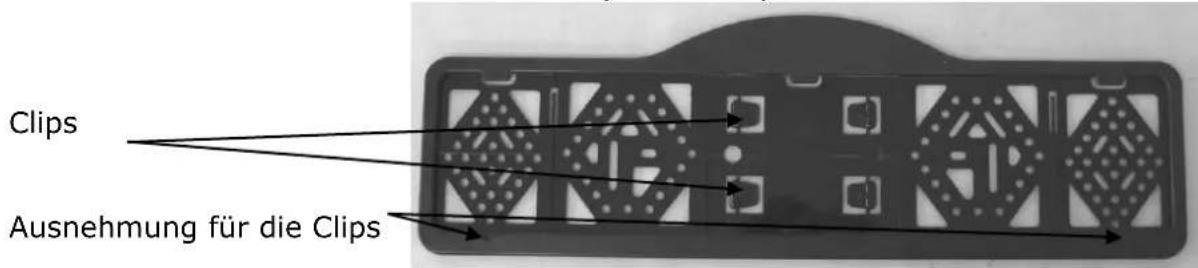

Die Montage-Clips (2) für die Befestigung des Kennzeichens sind Ausdrückteile und befinden sich im Kennzeichenhalter (siehe Foto)

DIE BELEUCHTUNG

Dieser Fahrradträger ist mit einer Beleuchtung ausgerüstet. Die Beleuchtung wird an der Steckdose der Anhängerkupplung angeschlossen. Da verschiedene Sorten von Steckdosen im Umlauf sind, verfügt dieser Träger über einen 7 und 13 poligen Stecker (Jaegers). Dadurch ist der

Träger geeignet für jeder Art von Anhängerkupplungen bzw. den zugehörigen Steckdosen.

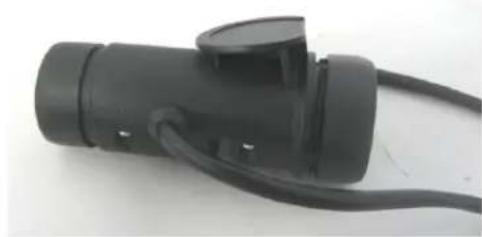

Beide Stecker befinden sich im Selben Gehäuse. Auf der Steckeröffnung, die nicht benötigt wird, muss während des Betriebs die mitgelieferte Abdeckkappe angebracht werden.

Universal System 7 Pin	1/L 2/54G 3/31 4/R 5/58R 6/54 7/58L	Blinker links Nebelschlußleuche Masse Blinker rechts Schlußleuche rechts Bremsleuchten Schlußleuche links	gelb blau weiß grün braun rot schwarz
Jaegers System 13 Pin (DIN 72.570)	1 2 3 4 5 6 7 8 9 10 11 12 13	Blinker links Nebelschlußleuche Masse Blinker rechts Schlußleuche rechts Bremsleuchten Schlußleuche links Rückfahrleuche Nicht belegt Nicht belegt Nicht belegt Masse Nicht belegt

MONTAGE DER FAHRRÄDER AUF DEM FAHRRADTRÄGER

Bitte beachten Sie, dass keine Teile des Fahrrades verloren gehen können (E-Bike Akkus, Fahrradpumpe, Tachometer, Körbe, Sattel usw.) Entfern den Sie diese Teile zuerst, bevor Sie mit dem

Fahrtradträger fahren! Diese Teile können sich während des Transports aufgrund des erhöhten Luftwiderstand und der entstehende Vibrationen * losen und andere Verkehrsteilnehmer in Gefahr bringen.

Das ersten (und schwerste, max. 20kg ) Fahrrad wird in die ersten Radhalter gesetzt (dem Auto am nachsten) und mit dem kurzen Rahmenhalter am U-Bügel befestigt.

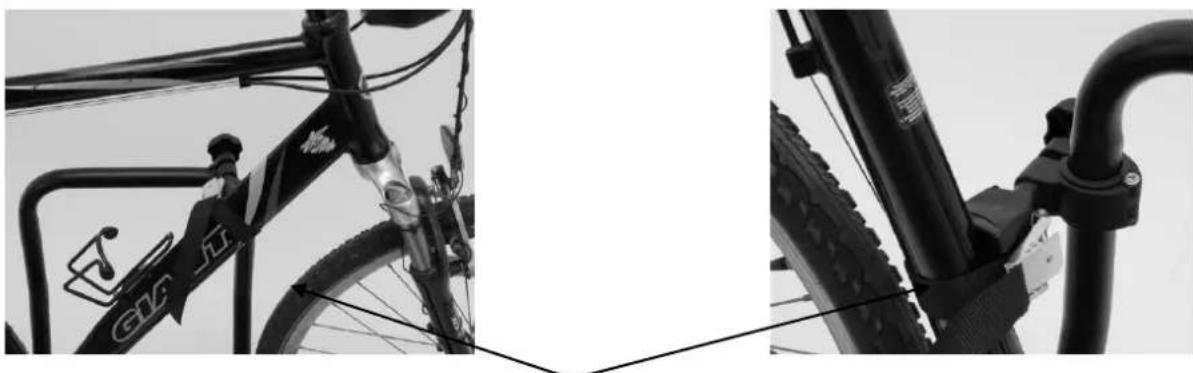

Befestigen Sie die Fahrräder mit den Rahmenhaltern an dem Bügel. Da die Rahmenhalter nicht platzgebunden sind, können Sie mehrere Positionen ausprobieren. Es ist wichtig das Sie die Rahmenhalter so hoch wie möglich platzieren.

Die Fahrradrahmen machen Sie mit den Spannbändern fest. Durch den Gebrauch dieser Spannbänder kann das Fahrrad einfach und bequem fest gemacht werden und die Pedale werden nicht belastet!

Die Räder werden gesichert durch die mitgelieferten kurzen Spannbänder. Ein Spannband für die Befestigung von dem Hinterrad und zwei für das Vorderrad (siehe Bild).

Setzen Sie das zweite und dritte Fahrrad immer in die entgegengesetzte Richtung in den Radhaltern und befestigen Sie es wie das ersten Fahrrad. Das dritte Fahrrad wird mit dem Rahmenhalter (siehe Foto) vom zweiten zum dritten Fahrrad an den Rahmen der Fahrräder befestigt.

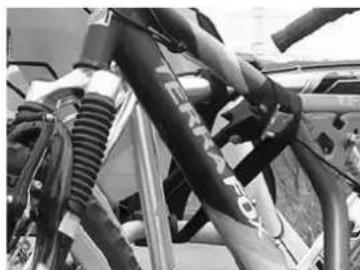

Sichern Sie nun die Fahrräder mit dem langen

Sicherheitsgurt. Legen Sie den Sicherheitsgurt durch die Fahrradrahmen und um den U-Bügel herum undziehen den Sicherheitsgurt fest an.

SICHERHEITSVORSCHRIFTEN

Die Kugelflache muss sauber, fettfrei und von jeglichen Lackschickten befrei sein.

Der Fahrradträger setzen sich nach der Befestigung und einigen gefahrenen Kilometern erst richtig auf die Kupplung. Kontrollieren Sie dazu diese Befestigung erneut auf sicheren Sitz hin und stellen Sie dann wenn notig die Befestigung nach.

Kontrollieren Sie den Fahrradträger vor dem Gebrauch auf Beschädigungen hin. Beschädigte oder verschlüssene Teile sind�始 zu ersetzen. Es dürfen nur Originalersatzteile verwendet werden.

Veränderungen am Heckträger sind grundsätzlich nicht zugelassen (mechanisch oder elektronisch). Dies kann sehr gefährlich sein. Garantieansprüche werden nicht mehr angenommen und wir können das richtige Funktionieren des Fahrradträgers nicht mehr garantieren, wenn Modifikationen durchgeführt worden sind. Wir haften nicht für irgendwelchen durch unrichtige Installation, Bedienung oder Modifikation verursachten Schaden.

Kontrollieren Sie regelmäßige die Beleuchtung Ihres Fahrradträgers auf die korrekte Funktion hin.

Sorgen Sie immer damit, dass die Fahrräder mittels der Rahmenklemmen und der Radspanngurte befestigt worden sind.

Benützen Sie immer den zusätzlichen Spanngurt als zusätzliche Sicherung ihrer Fahrräder. Legen Sie diesen um den U-Bügel und die Fahrradrahmen herum umziehen Sieihn anschließend gut fest.

Achten Sie daraufuf, dass keine Teile des Fahrrades verloren gehen konnen (E-Bike Akkus, Fahrradpumpe, Tachometer, Körbe, Sattel usw.) Entfernen Sie diese Teile zuerst, bevor Sie mit dem Fahrradträger fahren!

Alle Spanngurte und Halterungen des Fahrradträgers auf festen Sitz hin prufen und bei Bedarf nachziehen.

Sorgen Sie immer damit, dass während des Gebrauchs der Kippmechanismus gut verriegelt ist.

Sorgen Sie immer damit, dass während des Gebrauchs die Schnellkupplung gut verriegelt und abgeschlossen ist.

Die Fahrrader nicht durch Planen oder Schutzüberzüge o.ä. abdecken.

Das Fahren mit einem Fahrradträger beeinflusst das Fahren mit Ihrem Auto. Passen Sie ihre Fahrgeschwindigkeit also an diesen Umstand an (max. 130km/h). Vermeiden Sie auch ruckartige Lenk- und Steuerbewegungen.

Beachten Sie beim Rückwärtsfahren, dass Ihr Auto länger ist als üblich!

Es gelten die gesetzlichen Bestimmungen und Vorschriften über die Beforderungen von Gutern hinter Ihrem Fahrzeug.

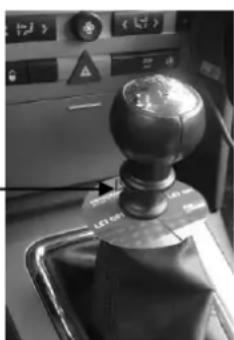

Bei Fahrzeugen mit elektronischer Einparkhilfe kann es zu Fehlfunktionenkommen, wenn der Fahrradträger angebaut ist. Schalten Sie während der Benutzung des Fahrradträgers die Einparkhilfe aus.

Falls das Auto mit einer automatischen Öffnung der Heckklappe ausgestattet ist, soll diese ausgeschaltet oder ausschließlich mit der Hand geöffnet werden, wenn der Fahrradträger montiert worden ist.

Vor der Benutzung von Autowaschanlagen den Fahrradträger abbauen.

Der Fahrradträger ist für den Einsatz im Gelände nicht geeignet.

Wenn der Träger nicht verwendet wird, sollte der Träger von der Anhängerkupplung halten.

Sollten Fehler oder Probleme auftreten, benachrichtigen Sie ihren Pro User Lieferant.

WARTUNG

Den Fahrradträger nach Verwendung sauber und trocken lagern. Eventuell abspritzen mit einem Wasserschlauch um Schlamm und anderen Schmutz zu entfernen.

Halten Sie die Anhängerkupplung sauber und fettfrei.

Halten Sie die Trägerkupplung sauber und fettfrei.

Kontrollieren Sie den Fahrradträger regelmäß auf Beschädigungen hin. Beschädigte oder verschlüssene Teile sind freiort zu ersetzen. Es dürfen nur Originalersatzteile verwendet werden.

Bolzen und Muttern des Fahrradträgers regelmäßig kontrollieren und wenn notwendig nachziehen.

Lackschichtsbeschädigungen sofort mit (Grundier)Farbe behandeln.

Drehende und bewegende Teile regelmäßig schmieren.

GARANTIE

Für diesen Produkt gewähren wir für die Bauteile und Funktion eine 2-jährige Garantie. Diese Garantie gilt natürlich nur bei einer sachgerechten Verwendung des Fahrradträgers unddeckt keine Schäden ab, die durch Missbrauch entstanden sind. Das gleiche gilt auch für eine unsachgerechte oder falsche Montage. Um die Gültigkeit der Garantie sicherzustellen, führen Sieitte die Instandhaltung entsprechend dem Instandhaltungsabschnitt aus. Wir behalten uns das Recht vor, dass die Kosten fur Aufwendungen, wenn Sie außerhalb des Unternehmensbereichs wegen Batterieausfall, falser oder nicht sachgerechter Montage, Missbrauch oder Unfallschäden usw. Probleme haben, von Ihnen übernommen werden.

STÜCKLISTE

Posnr.	Beschreibung	Anzahl	Maße
1	Basisrahmen mit Schnellverschluss	1
2	Selbstsichernde Mutter	12	M6
3	Scheibe	12	M6
4	Schloss Schraube	12	M6x50
5	Kunststoff Endkappe	6
6	Kunststoff Abdeckhaube	3
7	U-Bügel	1
8	Rahmenhalter lang	1
9	Rahmenhalter kurz	1
10	Spannband	9
11	Kunststoff Radhalter	6
12	Radschiene	6
13	Schloss Schraube	2	M8x60
14	Scheibe	4	M8
15	Kunststoff Rändelschraube	2	M8
16	Kunststoff Endkappe	2
17	Rahmen	1
18	Selbstsichernde Mutter	2	M10
19	Scheibe	2	M10
20	Inbus Schraube	2	M10x52
21	Selbstsichernde Mutter	4	M5
22	Seegerring	4	M5
23	Scheibe	4	M5
24	Kunststoff Scheibe	4
25	Kunststoff Endkappe	2
26	Scheibe	2	M5
27	Seegerring	2	M5
28	Kreuzschlitzschraube	2	M5x35
29	Schraube	1
30	Scheibe	1	M5
31	Kunststoff Schutzkappe	2
32	Rücklicht links	1
33	Lampenbügel links	1
34	Schraube	2
35	Kennzeichenhalter	1
36	Scheibe	2	M5
37	Lampenbügel rechts	1
38	Rücklicht rechts	1
39	Stift	1	Ø10x78
40	Selbstsichernde Mutter	2	M6
41	Kunststoff Endkappe	2
42	Scheibe	4	M6
43	Inbus Schraube	2	M6x45
44	Verriegelungsgriffe	1
45	Scheibe	1	M10
46	Kunststoff Griff	1
47	Stift	2	Ø5x20
48	Blattfeder mit Knopf	1
49	Abklappmechanismus Hebel	1
50	Selbstsichernde Mutter	1	M8
51	Feder	1
52	Scheibe	2	M8
53	Inbus Schraube	1	M8x60
54	Rahmenhalter kurz	1

EXPLOSIONSZEICHNUNG
