Diamant I - Fahrradträger Pro-User - Kostenlose Bedienungsanleitung

Produkttyp	Fahrradträger für Anhängekupplung
Marke	Pro-User
Modell	Diamant I
Anzahl Fahrräder	1
Maximale Belastung (Fahrrad)	30 kg
Nettogewicht des Fahrradträgers	9,5 kg
Kompatibilität Kupplung	Fast alle Anhängekupplungen (Kugelkopf)
Befestigungssystem	Schnellverschluss mit Hebel
Diebstahlsicherung	Schlüsselverriegelung am Schnellverschluss und Rahmen
Beleuchtung	Rücklicht, Bremslicht, Nebelschlusslicht (je nach Stecker)
Steckertyp	7-polig (Jaeger) und 13-polig
Material der Schienen	Aluminium
Rahmenbefestigung	Flexible Rahmenhalterung mit Gurten
Empfohlene Höchstgeschwindigkeit	130 km/h
Zertifizierung	Europäische RDW-Zertifizierung
Garantie	2 Jahre
Wartung	Reinigung, Schmierung, Überprüfung der Schrauben
Verpackungsinhalt	Grundrahmen, Schnellverschluss, Kennzeichenhalter, Beleuchtung, Gurte, usw.

Häufig gestellte Fragen - Diamant I Pro-User

Wie montiere ich den Fahrradträger auf der Anhängekupplung?

Entriegeln Sie den Schieber und öffnen Sie den Schnellverschluss, indem Sie den Hebel senkrecht stellen. Setzen Sie den Fahrradträger von oben auf die Anhängekupplung, drücken Sie dann den Hebel nach unten (ca. 40 kg), bis er waagerecht bleibt. Schieben Sie den Verriegelungsschieber und verriegeln Sie mit dem Schlüssel. Überprüfen Sie, dass der Träger nicht wackelt.

Was ist das maximal zulässige Gewicht?

Das Gesamtgewicht des Fahrradträgers (9,5 kg) + Fahrrad darf 30 kg nicht überschreiten. Überprüfen Sie auch die Brinell-Härte Ihrer Anhängekupplung (in der Regel 75 kg). Die maximale Belastung des Fahrradträgers selbst beträgt 30 kg.

Wie schließe ich die Beleuchtung des Fahrradträgers an?

Verwenden Sie den mitgelieferten 7-poligen oder 13-poligen Stecker (Jaeger). Stecken Sie ihn in die Steckdose der Anhängekupplung. Das Nebelschlusslicht funktioniert nur mit dem 13-poligen Stecker. Decken Sie den nicht verwendeten Stecker mit der mitgelieferten Abdeckung ab.

Wie befestige ich das Fahrrad richtig?

Setzen Sie das Fahrrad in die Aluminium-Radschiene. Befestigen Sie den Rahmen mit der kurzen Rahmenhalterung am U-Bügel. Verwenden Sie die langen Gurte für den Rahmen und die kurzen Gurte für die Räder. Ziehen Sie fest an, ohne das Fahrrad zu beschädigen.

Was sind die wichtigsten Sicherheitshinweise?

Überprüfen Sie regelmäßig die Befestigungen, Gurte und Beleuchtung. Überschreiten Sie nicht 130 km/h. Entfernen Sie Fahrradzubehör (Körbe, Pumpe). Decken Sie das Fahrrad nicht mit einer Schutzhülle ab. Deaktivieren Sie ggf. die Einparkhilfe und die automatische Heckklappenöffnung.

Wie pflege ich den Fahrradträger?

Nach Gebrauch reinigen und trocknen Sie den Fahrradträger. Verwenden Sie einen Wasserstrahl, um Schlamm zu entfernen. Schmieren Sie regelmäßig die beweglichen Teile. Überprüfen Sie die Schrauben und Muttern und ziehen Sie sie bei Bedarf nach. Behandeln Sie Lackschäden mit einer Schicht Lackstift.

Kann der Fahrradträger mit einem Auto mit Einparkhilfe verwendet werden?

Ja, aber es kann eine Fehlermeldung erscheinen. In diesem Fall trennen Sie die Einparkhilfe während der Nutzung des Fahrradträgers. Wenn die Heckklappe automatisch öffnet, deaktivieren Sie diese Funktion oder öffnen Sie sie manuell.

Was tun, wenn der Fahrradträger nach der Montage wackelt?

Lösen Sie den Fahrradträger und ziehen Sie die Einstellmutter des Schnellverschlusses fester an. Montieren Sie ihn wieder und überprüfen Sie erneut, ob er nicht mehr wackelt. Wiederholen Sie dies, bis der Träger fest sitzt. Stellen Sie sicher, dass die Kontermutter der Einstellschraube gut angezogen ist.

Sind die Teile austauschbar?

Ja, verwenden Sie ausschließlich Original-Ersatzteile von Pro-User. Beschädigte oder abgenutzte Teile (Gurte, Muttern, Beleuchtung) müssen sofort ersetzt werden. Nehmen Sie keinerlei mechanische oder elektronische Änderungen am Fahrradträger vor.

Wie lautet die Garantie für den Fahrradträger?

Das Produkt hat eine Garantie von 2 Jahren bei normalem Gebrauch. Schäden durch unsachgemäße Montage, Modifikation oder Unfall sind nicht abgedeckt. Die Wartung muss gemäß den Vorschriften durchgeführt werden.

BEDIENUNGSANLEITUNG Diamant I Pro-User

DE: Montageanleitung und Sicherheitsvorschriften

Fietsdrager/Fahrradträger/Bike carrier/Porte-vélo

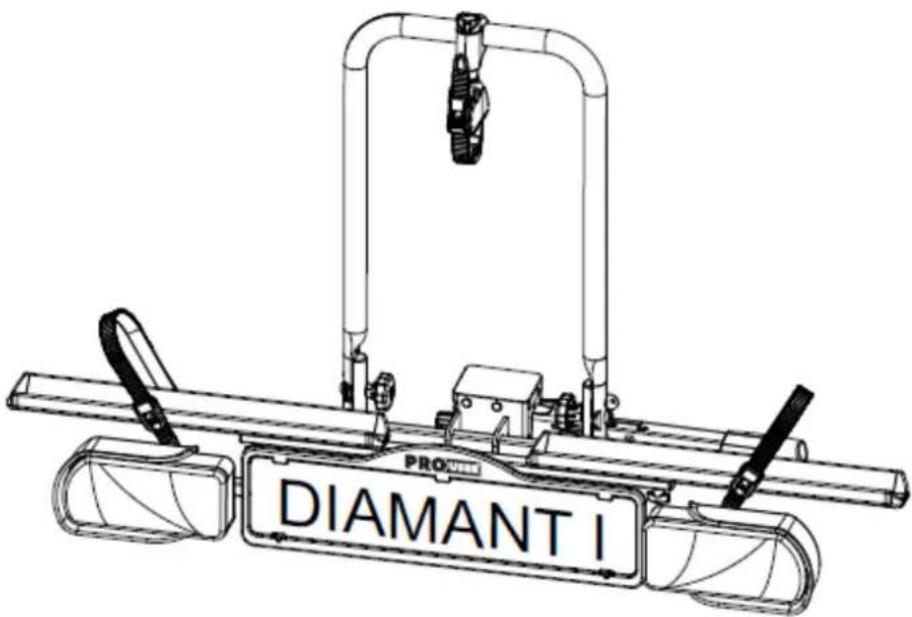

DIAMANT I

• Maximale kogeldruk • Max. Stützlast Anhängerkupplung • Max. ball pressure • Force de traction maximale de l'attache remorque	• Gewicht fietsdrager • Eigengewicht Fahrtradträger • Weight bike carrier • Le poids du porte-vélo	• Max. belasting • Max. nutzlast am Fahrtradträger • Max. load • Charge maximum
50kg	9,5kg	Max. 30kg
60kg	9,5kg	Max. 30kg
75kg	9,5kg	Max. 30kg
90kg	9,5kg	Max. 30kg

Europese typegoedkeur/Europäische Zulassung/European permission/Certification Européenne

E4-26R-03 0281

Inhoudsopgave

Pagina

Einführung 16
Wichtige Information 17
Montage des Fahrradtragers 18
Montage des Fahrradtragers auf der Anhängerkupplung 20
Der Kennzeichenhalter 21
Die Beleuchting 22
Montage des Fahrrads auf dem Fahrradträger 23
- Sicherheitsvorschriften 24
Wartung & Garantie 25
- Stucklste 26
Explosionszeichnung 27

Table of contents

Page

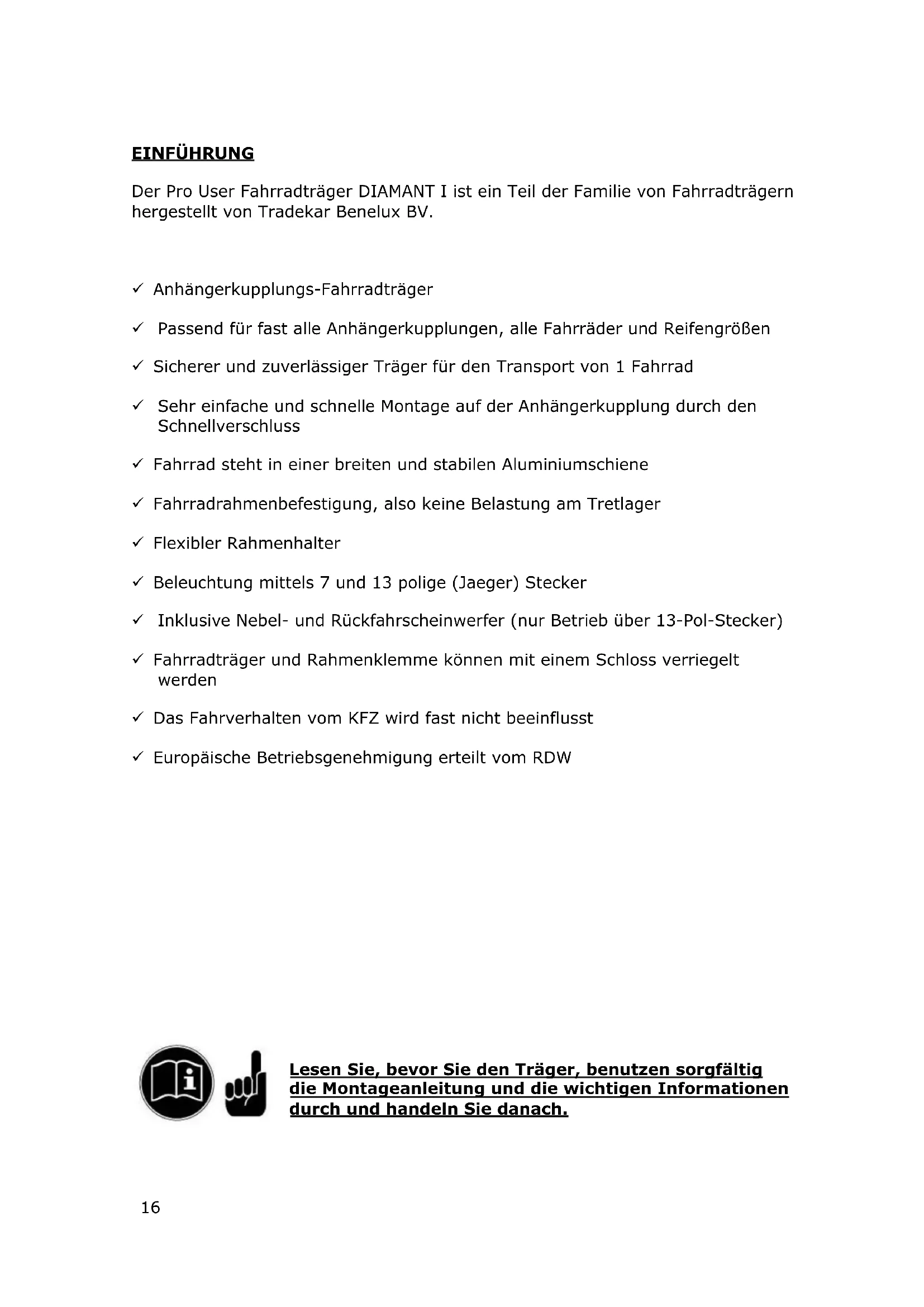

Der Pro User Fahrradträger DIAMANT I ist ein Teil der Familie von Fahrradträgern hergestellt von Tradekar Benelux BV.

Anhängerkupplungs-Fahrtradträger
Passend fur fast alle Anhängerkupplungen, alle Fahrräder und Reifengröben
✓ Sicherer und zuverlässiger Träger für den Transport von 1 Fahrrad
Sehr einfache und schnelle Montage auf der Anhängerkupplung durch den Schnellverschluss
✓ Fahrrad steht in einer breiten und stabilen Aluminiumschiene
✓ Fahrradrahmenbefestigung, also keine Belastung am Tretlager
Flexibler Rahmenhalter
Beleuchtung mittels 7 und 13 polige (Jaeger) Stecker
✓ Inklusive Nebel- und Rückfahrscheinwerfer (nur Betrieb über 13-Pol-Stecker)
✓ Fahrradträger und Rahmenklemme können mit einem Schloss verriegelt werden
Das Fahrverhalten vom KFZ wird fast nicht beeinflusst
Europäische Betriebsgenehmigung erteilt vom RDW

WICHTIGE INFORMATIONEN

Vor Erstgebrauchesen!

Dieses Produkt nicht montieren und benutzen, bevor die Montageanleitung und die Sicherheitsvorschriften vollig durchgelesen worden und klar sind.

Der Heckträger muss sicher gemäß dieser Montageanleitung montiert werden.

Die in dieser Benutzerinformation aufgeführten Arbeitsschritte, Maßangaben und Sicherheitshinweise für die Montage, Handhabung und Nutzung des Heckträgersystems müssen unbedingt eingehalten werden. Bereits gingste Abweichungen können zu fehlerhaftem Aufbau bzw. fehlerhafter Benutzung führen.

Der Träger ist geeignet für den Transport von 1 Fahrrad. Beachten Sie die maximale Stützlast. Diese Angabe finds Sie auf dem Typenschild Ihres Autos (meistens 75kg ). Das Gesamtgewicht des Trägers inklusive Fahrrad darf diese Angabe auf der Anhängerkupplung nicht überschreiben.

Das maximale Gewicht des Fahrrads kann 30kg betragen. Das Eigengewicht des Trägers ist ca. 9,5kg.

Max. StützlastAnhängerkupplung	EigengewichtFahrradträger	Max. Nutzlast amFahrradträger
50kg	9,5kg	Max. 30kg
60kg	9,5kg	Max. 30kg
75kg	9,5kg	Max. 30kg
90kg	9,5kg	Max. 30kg

Nicht geeignet für den Gebrauch auf Aluminium Anhängerkupplungen.

These Montageanleitung und Sicherheitsvorschriften im Fahrzeug mitführten.

Support Endverbraucher

[phone] (Montag bis Freitag 8:30-12:30Uhr)

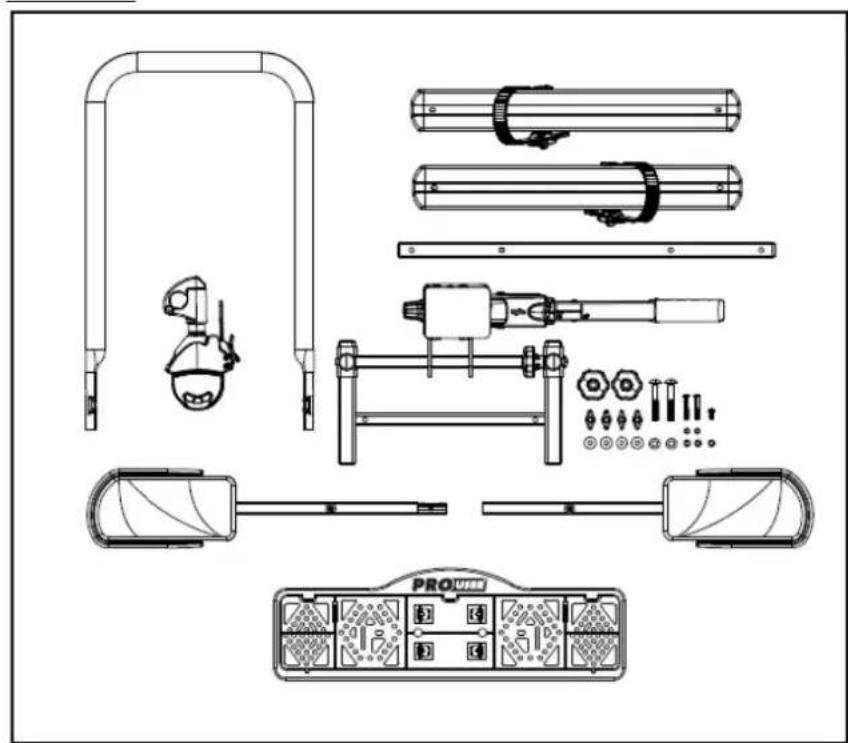

Der Fahrradträger muss noch komplettiert werden. Holen Sie alle Bauteile aus der Verpackung und legen diese übersichtlich hin. jeder Arbeitsschnitt wird beschrieben und zeigt Ohnen deutlich welche Bauteile Sie für die Montage des Fahrradträgers benötigen.

Bauteile:

Die Montage:

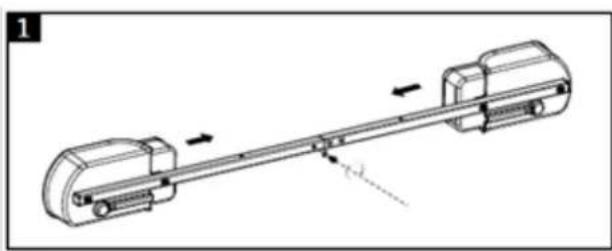

Montieren Sie die beiden Lampenhalter zusammen. Dies wird durch ein kleines Stück Metallverbindung, welche bereits auf einer Seite vormontiert ist, geführt. Schieber den die Schienen zusammen und befestigen die zwei Lampenhalter mit den mitgelieferten Schrauben (M5x12) und Unterlegscheiben.

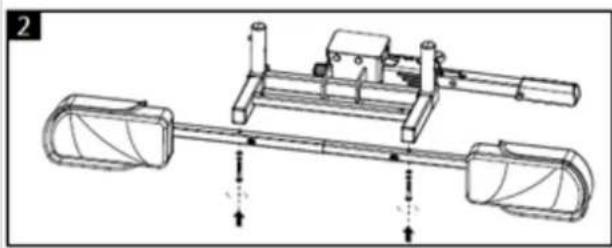

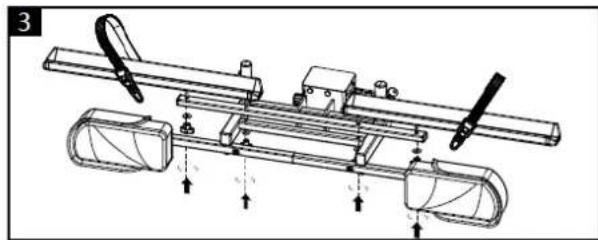

Montieren Sie anschließend die Lampenhalter auf der unteren Schiene des Grundrahmens mittels zwei M5x35 Schrauben und Unterlegscheiben.

Stellen Sie sicher, dass die Nebelschlussleuchte auf der linken Seite des Trägers montiert ist!

in das Schienenende ein) M6x50, M6x30,

Legen Sie das Schienenhalterrohr parallel auf den Basisrahmen, so dass die Bohrungen des Rohrs mit den Bohrungen des Basisrahmens übereinstimmen. Montieren Sie die Radschienen mit den T-Bolzen (schieben Sie es in den Boden der Schiene und setzen Sie die Endkappe M6 Scheiben und M6 Flugelmattern.

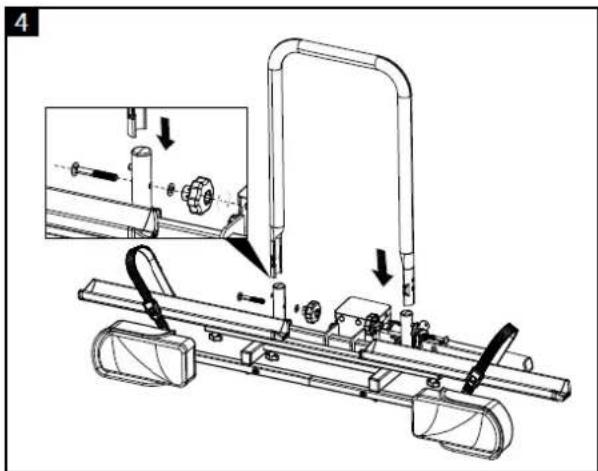

Setzen Sie den U-Bügel auf die U-Bügel-Halter des Basisrahmens. Befestigen Sie den U-Bügel mit den mitgelieferten Schlosssschrauben (M8x60), Scheiben und den Kunststoff Rändelmuttern. Die Kunststoff Rändelmuttern müssen an der Innenseite montiert sein (siehe Bild).

Achtung: Sie müssen beide Kunststoff Rändelmuttern sehr fest anziehen, sodass der U-Bügel sich passgenau auf die U- Bügelhalterung ansetzt.

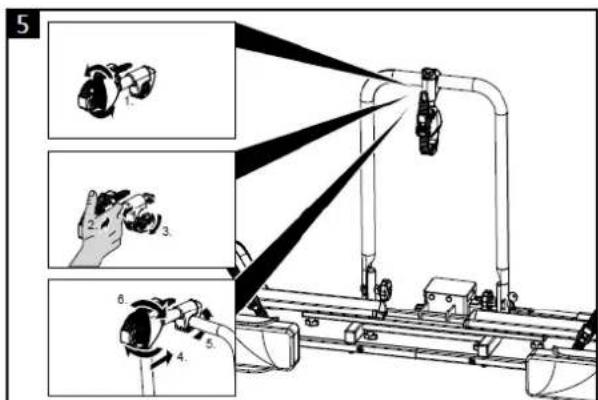

Drehen Sie die Rahmenaufnahme gegen den Uhrzeigersinn bis die Verriegelung soweit hersausstet, dass sich die U-Bugelschelle öffnen lasst. Platzieren Sie den Rahmenhalter um den U-Bugel, drehen Sie den Kunststoff Kopf noch nicht fest an, damit der Rahmenhalter beweglich bleibt (hiermit wird der Rahmen des Fahrrads mittels des Gurtes befestigt).

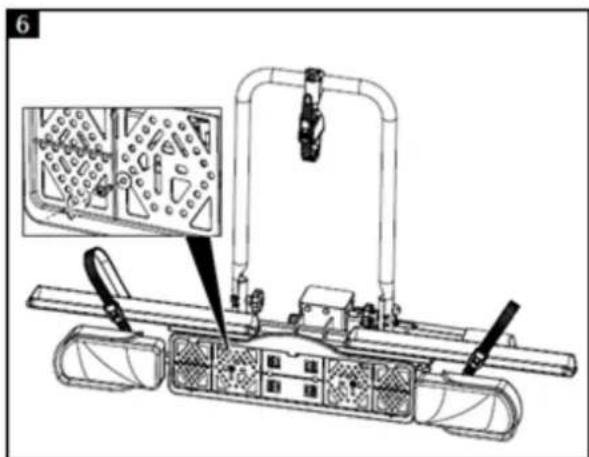

Drehen Sie die Schrauben vor der Montage des Kennzeichenhalters aus der Lampenträgerschiene Heraus und montieren Sie den Kennzeichenhalter an die Schiene. Der Kennzeichenhalter muss auf der gleichen Höhe wie die Beleuchtung liegen.

Mit den mitgelieferten Kabelbindern kann das Kabel von den Lampen an der Unterseite des Trägers befestigt werden.

MONTAGE DES FAHRRADTRÄGERS AUF DER ANHÄNGERKUPPLUNG

Bevor Sie den Fahrradträger auf die Anhängerkupplung setzen, sollen den Sie sich mit dem Schnellverschluss-System vertraut machen.

• Stellen Sie Ihr Fahrzeug auf einer ebener Fläche ab.
  Ziehen Sie die Handbremse an.

Eine unsaubere oder schadhafte Verbindung zwischen Fahrradträger und Anhängerkupplung kann zum Lösen des Fahrradträgers führen. Beschädigungen des Trägers z. B. durch verbogene Teile, Risse oder Kratzer, schlieben die sichere Funktion des Trägers aus.

Tauschen Sie eine schadhafte Anhängerkupplung aus.

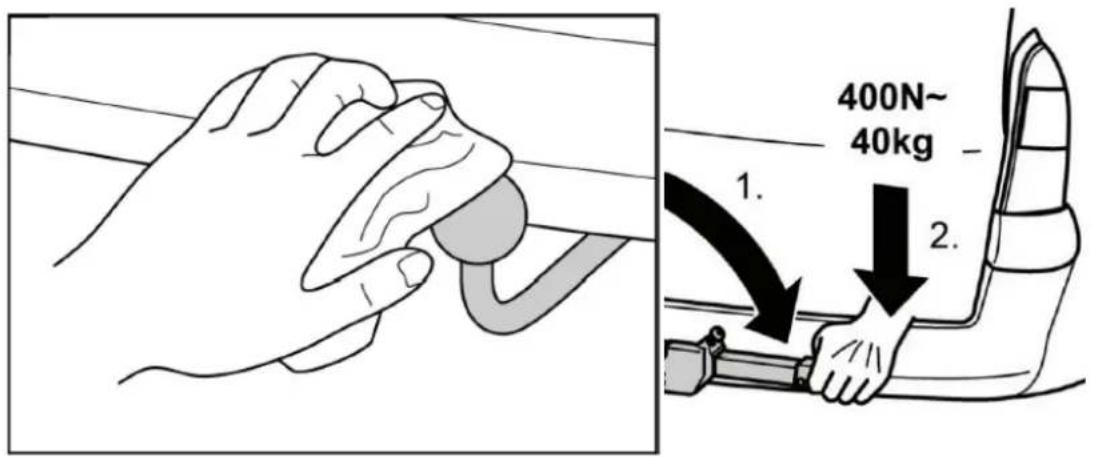

Säubern Sie die Anhängerkupplung von Dreck, Staub und Fett.
- Montieren Sie den Fahrradträger nicht, wenn Beschädigungen vorhanden sind.
- Gehen Sie wie im Kapitel Wartung beschreiben vor.

Der Schnellverschluss besteht aus einem Bauteil mit Hebel. Mit der Betätigung des Hebels kann der Schnellverschluss geöffnet oder geschlossen werden.

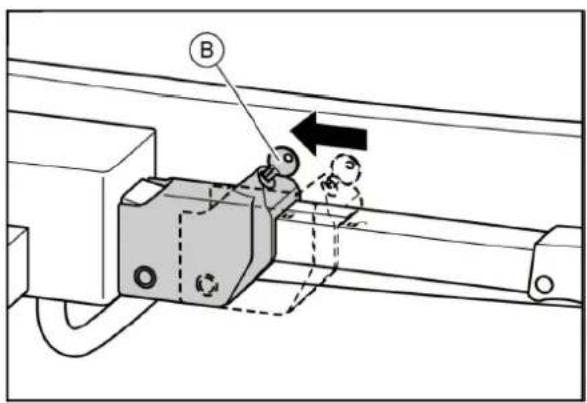

Entriegeln Sie die Sicherheitsverriegelung (Schiebemechanismus). Der Hebel des Schnellverschlusses kann nun hochbezogen werden. Platzieren Sie den Träger von oben auf die Anhängerkupplung. Drücken Sie den Hebel des

Schnellverschlusses nach unten (ca. 40kg) bis zum Anschlag (der Hebel wird in horizontaler Stellung bleiben). Schieben Sie die Sicherheitsverriegelung darüber und schreiben Sie mit dem Schlüssel ab (damit der Hebel gesichert ist und nicht mehr nach oben öffnen kann). Achten Sie damit auf die grüne Markierung.

Kontrollieren Sie ob der Träger sicher und fest auf der Anhängerkupplung sitzt (und sich nicht mehr verdrehen{lss). Sollte der Träger nicht fest genug sein, erhnen Sie den Träger von der Anhängerkupplung und drehen die Einstell-Schraube des Schnellverschlusses etwas hinein. Erst die Kontermutter losdrehen, Einstell-Schraube etwas eindrehen und die Kontermutter wieder festdrehen.

Setzen Sie den Träger wieder auf die

Anhängerkupplung und überprüfen Sie erneut, ob der Träger safer und fest auf der Anhängerkupplung sitzt. Wiederholen Sie gegebenenfalls diesen Vorgang, bis der Träger safer und fest sitzt.

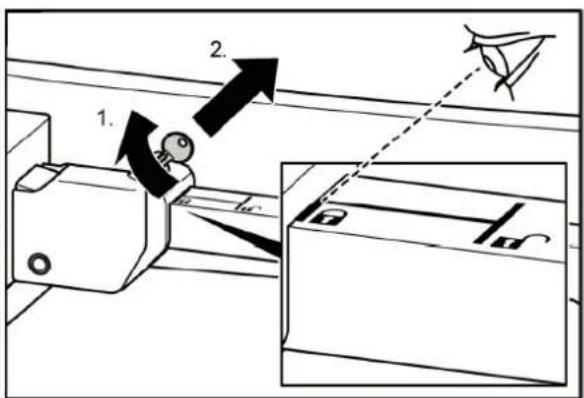

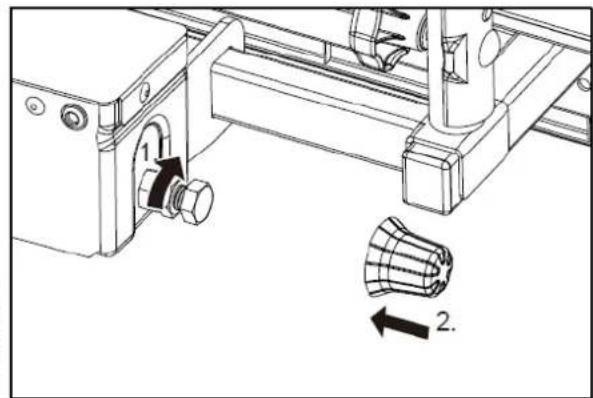

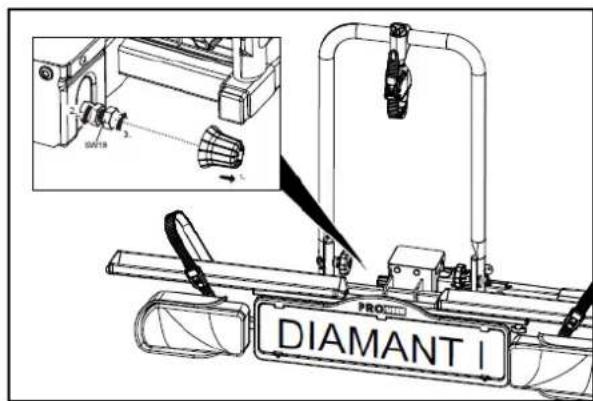

Achtung: Stellen Sie immer sicher, dass die Kontermutter an der Einstellschraube richtig angezogen ist!

Wenn der Träger sich nicht mehr auf der Anhängerkupplung verdrehen lassst, wird der Schnellverschluss abgeschlüssen. Schlieben Sie den Schnellverschluss immer ab mit dem Schlüssel und entfern den Schlüssel. Bewahren Sie diese Schlüssel, sorgfältig und an einem sicheren Ort auf. Der Fahrradträger ist nun auch gegen Diebstahl geschützt.

Sorgen Sie immer davon, dass der Schnellverschluss korrekt verschlossen ist. Der Träger damit niemals verwendet werden, wenn er nicht verriegelt und verschlossen ist!

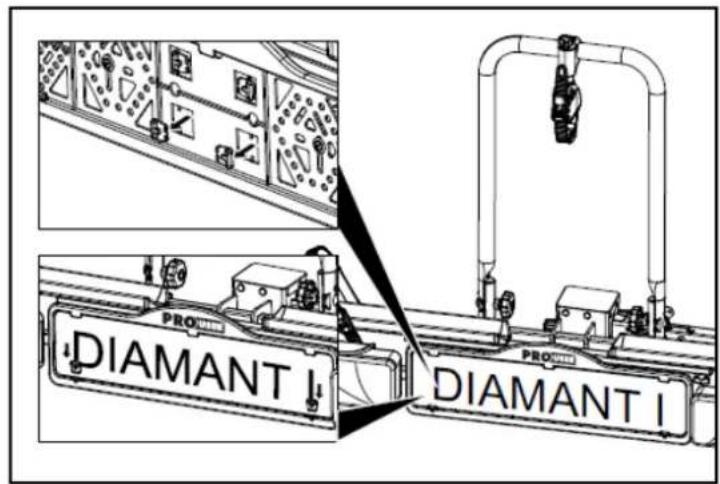

DER KENNZEICHENHALTER

Die Montage-Clips (2) für die Befestigung des Kennzeichens sind Ausdrückteile und befinden sich im Kennzeichenhalter (siehe Bild).

DIE BELEUCHTUNG

Dieser Fahrradträger ist mit einer Beleuchtung ausgerüstet. Die Beleuchtung wird an der Steckdose der Anhängerkupplung angeschlossen. Da verschiedene Sorten von Steckdosen im Umlauf sind, verfügt dieser Träger über einen 7 und 13 poligen Stecker (Jaeger). Dadurch ist der Träger geeignet für jeder Art von Anhängerkupplungen bzw. den zugehörigen Steckdosen.

Beide Stecker befinden sich im selbst Gehäuse. Auf der Steckeröffnung, die nicht benötigt wird, muss während des Betriebs die mitgelieferte Abdeckkappe angebracht werden.

Universal System 7 Pin	1/L 2/54G 3/31 4/R 5/58R 6/54 7/58L	Blinker links Nebelschlussleuche Masse Blinker rechts Schlussleuche rechts Bremsleuchten Schlussleuche links Rückfahrleuche funktioniert nicht mit einem 7-poligen Stecker	gelb blau weiß grün braun rot schwarz
Jaeger System 13 Pin (DIN 72.570)	1 2 3 4 5 6 7 8 9 10 11 12 13	Blinker links Nebelschlussleuche Masse Blinker rechts Schlussleuche rechts Bremsleuchten Schlussleuche links Rückfahrleuche 9 10 11 12 13	gelb blau weiß grün braun rot schwarz grau

MONTAGE DES FAHRRADS AUF DEM FAHRRADTRAGER

Beachten Sie, dass keine Teile des Fahrrades verloren gehen können (E-Bike Akkus, Fahrradpumpe, Tachometer, Körbe, Sattel usw.) Entfern den Sie diese Teile zuerst, bevor Sie mit dem

Fahrtradträger fahren! Diese Teile können sich während des Transports aufgrund des erhöhten Luftwiderstand und der entstehende Vibrationen * losen und andere Verkehrsteilnehmer in Gefahrbringen.

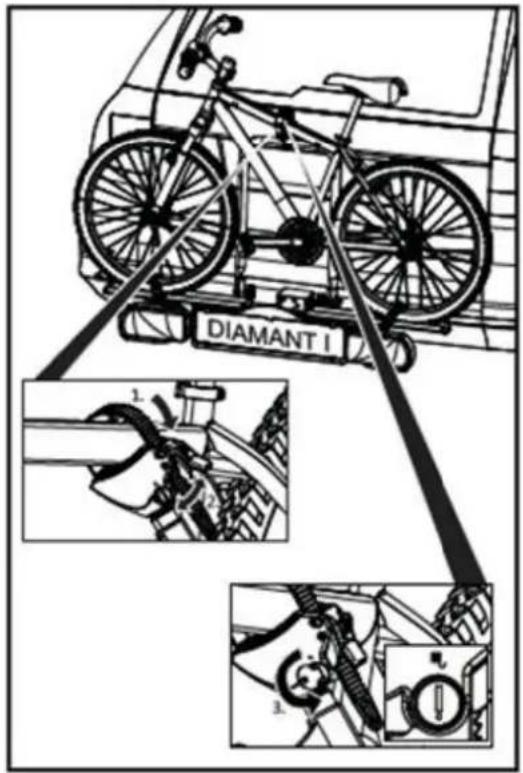

Das Fahrrad (max. 30kg ) wird in den Radhalter gesetzt und mit dem Rahmenhalter am U-Bügel befestigt.

Befestigen Sie das Fahrrad mit dem Rahmenhalter am Bugel. Da der Rahmenhalter nicht platzgebunden ist, können Sie mehrere Positionen ausprobieren. Es ist wichtig dass Sie den Rahmenhalter so hoch wie möglich am U-Bugel platzieren.

Den Fahrradrahmen machen Sie mit dem Spannband fest. Durch den Gebrauch desses Spannbandes kann das Fahrrade einfach und bequem fest gemacht werden und die Pedale werden nicht belastet!

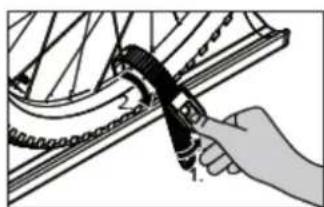

pump function

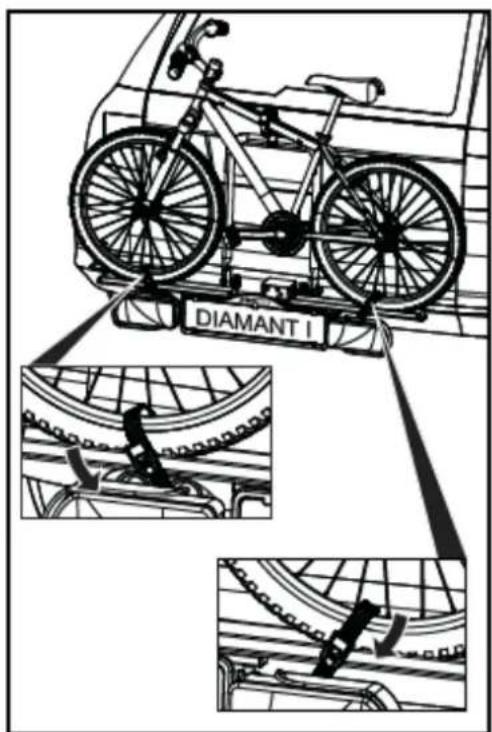

Die Rader werden gesichert durch die integrierten Spannbänder. (siehe Bild). Mit dem losen kurze Spannband kann das Vorderad verbessert stabil befestigt werden.

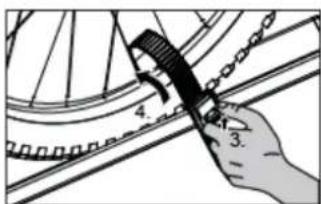

release function

Sichern Sie nun das Fahrrad mit dem langen Sicherheitsgurt.

Legen Sie den Sicherheitsgurt durch den Fahrradrahmen und um den U-Bügel herum undziehen den Sicherheitsgurt fest an.

SICHERHEITSVORSCHRIFTEN

Die Kugelflache muss sauber, fettfrei und von jeglichen Lackschichten befrei sein.

Der Fahrradträger setzen sich nach der Befestigung und einigen gefahrenen Kilometern erst richtig auf die Kupplung. Kontrollieren Sie dazu diese Befestigung erneut auf sicheren Sitz hin und stellen Sie dann wenn nötig die Befestigung nach.

Kontrollieren Sie den Fahrradträger vor dem Gebrauch auf Beschädigungen hin. Beschädigte oder verschlissene Teile sind sofort zu ersetzen. Es dürfen nur Originalersatzteile verwendet werden.

Veränderungen am Heckträger sind grundsätzlich nicht zugelassen (mechanisch oder elektronisch). Dies kann sehr gefährlich sein. Garantieansprüche werden nicht mehr angenommen und wir können das richtige Funktionieren des Fahrradträgers nicht mehr garantieren, wenn Modifikationen durchgeführt worden sind. Wir haften nicht für irgendwelchen durch unrichtige Installation, Bedienung oder Modifikation verursachten Schaden.

Kontrollieren Sie regelmäßige die Beleuchtung Ihres Fahrradträgers auf die korrekte Funktion hin.

Sorgen Sie immer damit, dass das Fahrrad mittels der Rahmenhalter und der Radspanngurte befestigt worden ist.

Benutzen Sie immer den zusätzlichen Spanngurt als zusätzliche Sicherung Ihres Fahrrads. Legen Sie diesen um den U-Bügel und den Fahrradrahmen herum undziehen Sieihn anschließend gut fest.

Achten Sie daraufuf, dass keine Teile des Fahrrads verloren gehen kann (E-Bike Akkus, Fahrradpumpe, Tachometer, Körbe, Sattel usw.) Entfern den Sie diese Teile zuerst, bevor Sie mit dem Fahrradträger fahren!

Alle Spanngurte und Halterungen des Fahrradträgers auf festen Sitz hin prufen und bei Bedarf nachziehen.

Sorgen Sie immer damit, dass während des Gebrauchs die Schnellkupplung gut verriegelt und abgeschlossen ist.

Das Fahrrad nicht durch Planen oder Schutzüberzüge o.ä. abdecken.

Das Fahren mit einem Fahrradträger beeinflusst das Fahren mit Ihrem Auto. Passen Sie ihre Fahrgeschwindigkeit also an diesen Umstand an (max. 130km / h ). Vermeiden Sie auch ruckartige Lenk- und Steuerbewegungen.

Beachten Sie beim Rückwärtsfahren, dass Ihr Auto länger ist als üblich!

Es gelten die gesetzlichen Bestimmungen und Vorschriften über die Beforderungen von Gütern hinter Ihrem Fahrzeug.

Bei Fahrzeugen mit elektronischer Einparkhilfe kann es zu Fehlfunktionenkommen, wenn der Fahrradträger angebaut ist. Schalten Sie während der Benutzung des Fahrradträgers die Einparkhilfe aus.

Falls das Auto mit einer automatischen Öffnung der Heckklappe ausgestattet ist, soll diese ausgeschaltet oder ausschließlich mit der Hand geöffnet werden, wenn der Fahrradträger montiert worden ist.

Vor der Benutzung von Autowaschanlagen den Fahrradträger abbauen.

Der Fahrradträger ist für den Einsatz im Gelände nicht geeignet.

Wenn der Träger nicht verwendet wird, sollte der Träger von der Anhängerkupplung entfernt werden.

Sollten Fehler oder Probleme auftreten, benachrichtigen Sie ihren Pro User Lieferanten.

WARTUNG

Den Fahrradträger nach Verwendung sauber und trocken lagern. Eventuell abspritzen mit einem Wasserschlauch um Schlamm und anderen Schmutz zu entfernen.

Halten Sie die Anhängerkupplung sauber und fettfrei.

Halten Sie die Trägerkupplung sauber und fettfrei.

Kontrollieren Sie den Fahrradträger regelmäß auf Beschädigungen hin. Beschädigte oder verschlüssene Teile sind frei zu ersetzen. Es dürfen nur Originalersatzteile verwendet werden.

Bolzen und Muttern des Fahrradträgers regelmäßig kontrollieren und wenn notwendig nachziehen.

Lackschichtbeschädigungen(sofort mit(Grundier)Farbebehandeln.

Drehende und bewegende Teile regelmäßig schmieren.

GARANTIE

Für diesen Produkt gewähren wir für die Bauteile und Funktion eine 2-jährige Garantie. Diese Garantie gilt natürlich nur bei einer sachgerechten Verwendung des Fahrradträgers unddeckt keine Schäden ab, die durch Missbrauch entstanden sind. Das gleiche gilt auch für eine unsachgerechte oder falsche Montage. Um die Gültigkeit der Garantie sicherzustellen, führen Sie die Instandhaltung entsprechend dem Instandhaltungsabschnitt aus. Wir behalten uns das Recht vor, dass die Kosten für Aufwendungen, wenn Sie außerhalb des Unternehmensbereichs wegen Batterieausfall, falser oder nicht sachgerechter Montage, Missbrauch oder Unfallschäden usw. Probleme haben, von Ohnen übernommen werden.

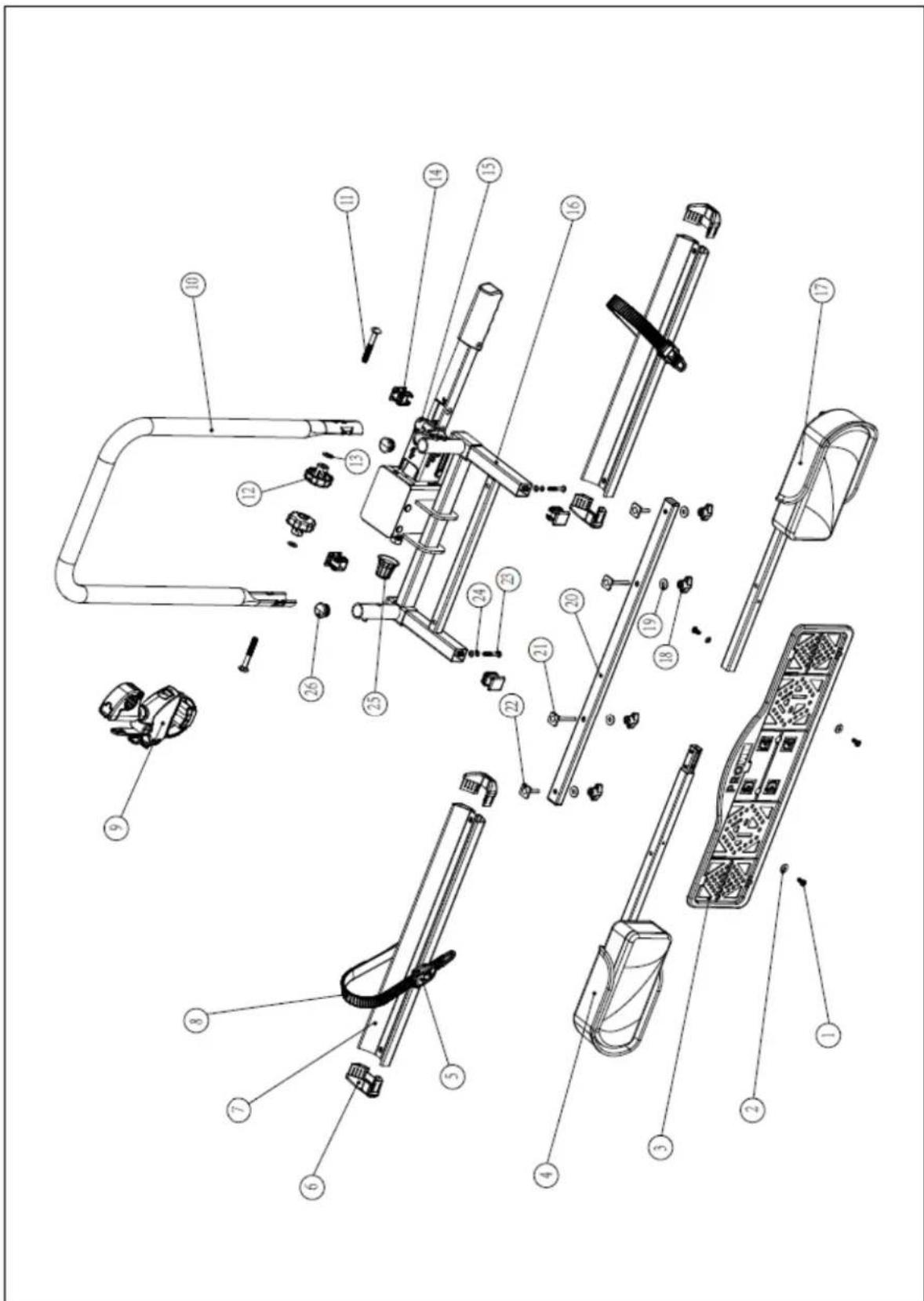

STÜCKLISTE

Posnr.	Beschreibung	Anzahl	Maße
1	Schraube	3	M5x12
2	Scheibe	5	M5
3	Kennzeichenhalter	1
4	Rücklicht links	1
5	Verriegelung für Spannband	2
6	Kunststoff Schienenschutzkappe	4
7	Schiene	2
8	Spannband	2
9	Rahmenhalter kurz	1
10	U-Bügel	1
11	Schloss Schraube	2	M8x60
12	Kunststoff Rändelschraube	2	M8
13	Scheibe	2	M8
14	Kunststoff Endkappe	4	30x25
15	Schlüssel für Schnellverschluss	2
16	Basisrahmen mit Schnellverschluss	1
17	Rücklicht rechts	1
18	Kunststoff Flügelmutter	4	M6
19	Scheibe	4	M6
20	Schienenalterrohr	1
21	T-Bolzen	2	M6x50
22	T-Bolzen	2	M6x30
23	Kreuzschlitzschraube	2	M5x35
24	Federscheibe	2	M5
25	Kunststoff Schutzkappe	1
26	Kunststoff Endkappe	2	Ø26
