BEDIENUNGSANLEITUNG Alustar Pro-User

Fietsdrager/Fahrradträger/Bike carrier/Porte-vélos ALUSTAR23

Inhaltsverzeichnis Seite

• Montage des Fahrradträgers 11

• Montage des Fahrradträgers auf dem Dachträger 12

• Montage von dem Fahrrad auf dem Fahrradträger 13

• Sicherheitsvorschriften 14

Vor Erstgebrauch lesen! Dieses Produkt nicht montieren und benützen, bevor die Montageanleitung und die Sicherheitsvorschriften völlig durchgelesen worden und klar sind. Der Fahrradträger muss sicher gemäß diese Montageanleitung montiert werden. Die in dieser Benutzerinformation aufgeführten Arbeitsschritte, Maßangaben und Sicherheitshinweise für die Montage, Handhabung und Nutzung des Fahrradträgers müssen unbedingt eingehalten werden. Bereits geringste Abweichungen können zu fehlerhaftem Aufbau bzw. fehlerhafter Benutzung führen. Das maximale Gewicht der Fahrräder kann 15kg sein. Das Eigengewicht des Trägers ist ca. 3,6kg. Diese Montageanleitung und Sicherheitsvorschriften im Fahrzeug mitführen.

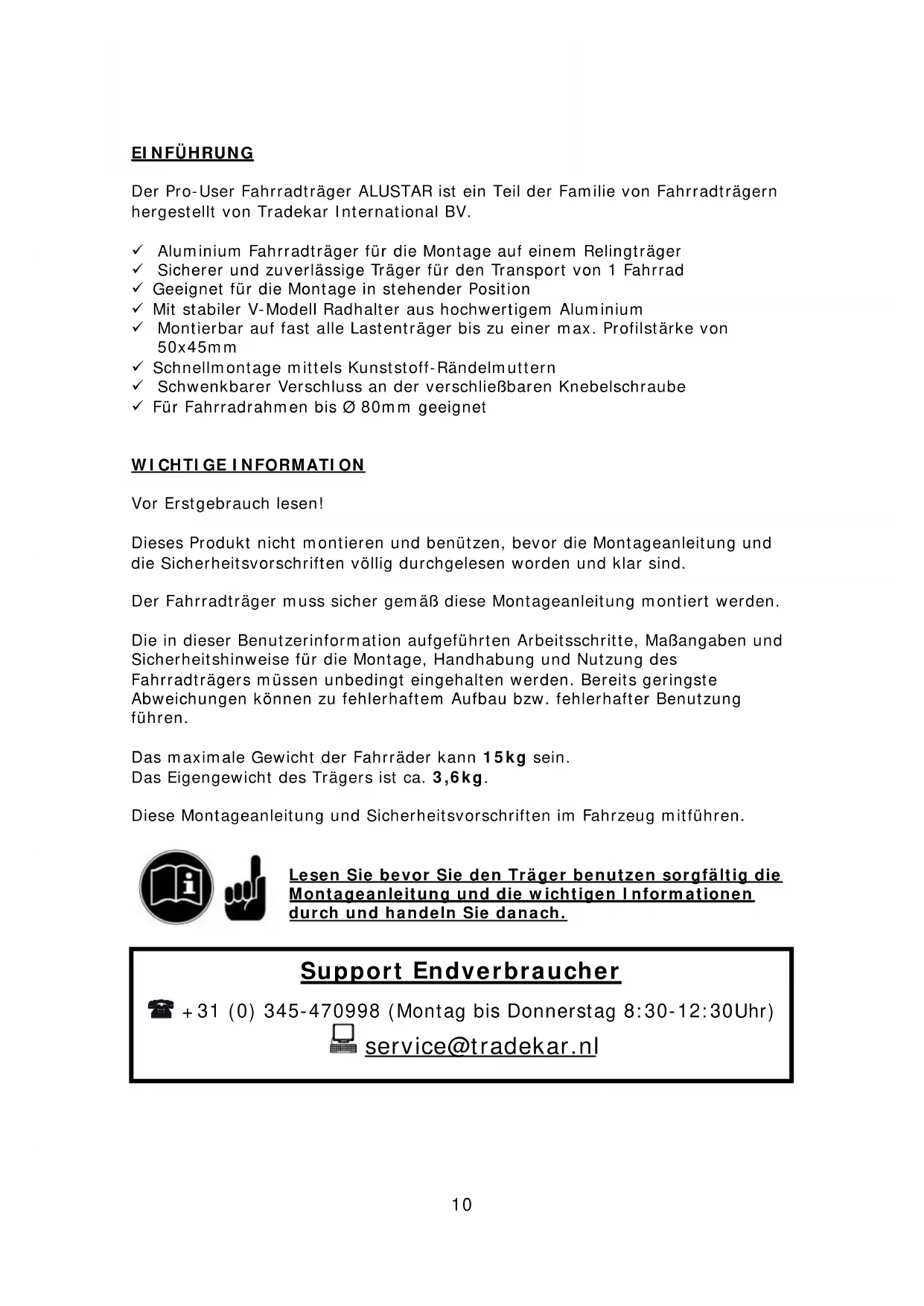

Lesen Sie bevor Sie den Träger benutzen sorgfältig die Montageanleitung und die wichtigen Informationen durch und handeln Sie danach. Support Endverbraucher [phone] (Montag bis Donnerstag 8:30-12:30Uhr) [e-mail]11

MONTAGE DES FAHRRADTRÄGERS

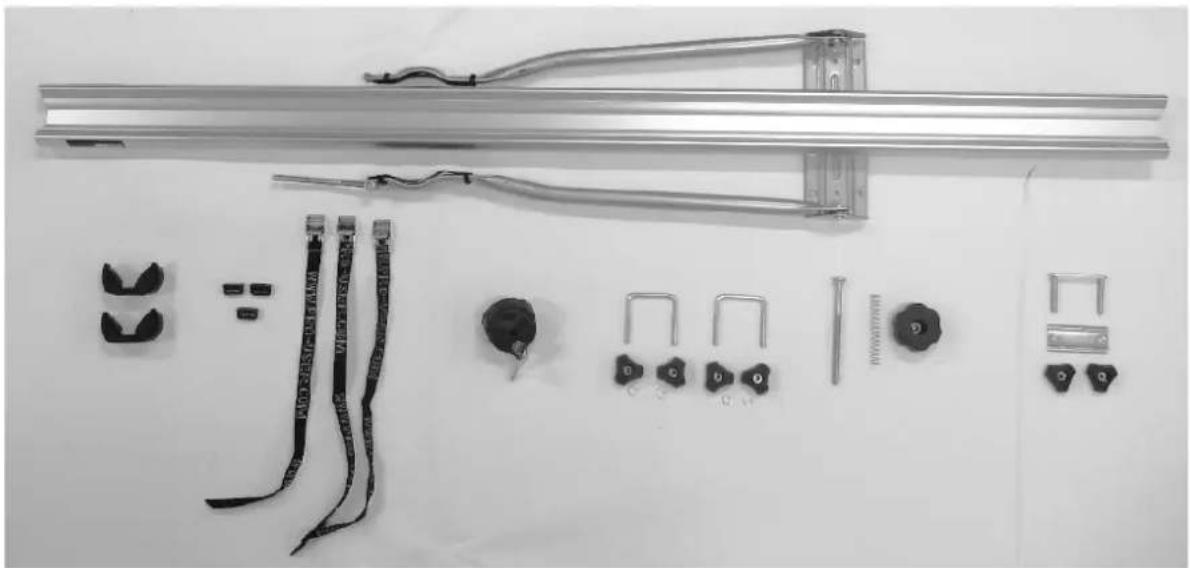

Bauteile: Die Montage:

Schritt 1 Montieren Sie die schwarze Kunststoff Rändelmutter mit der Schraube und der Feder an das Befestigungsrohr durch die dafür vorgesehen Bohrungen. (Foto 1 bis 3). Drehen Sie anschließend die abschließbare Kunststoff Rändelmutter auf die schwenkbare Schraube am oberen Ende des Befestigungsrahmen auf. (Foto 4).

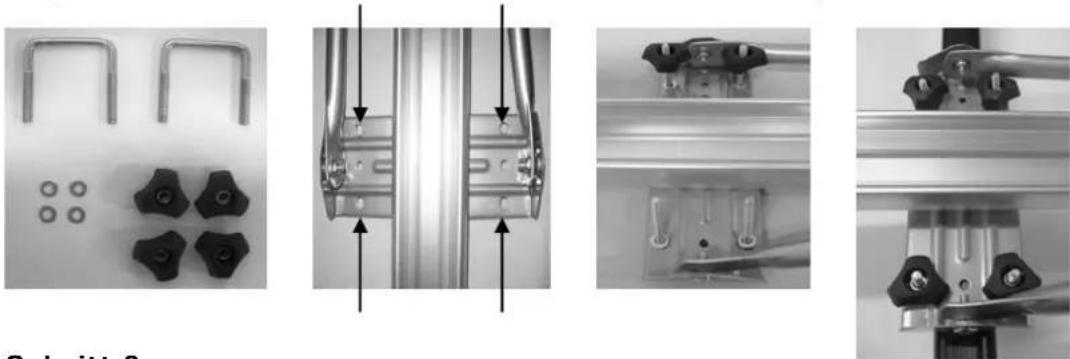

Drehen Sie die Radschiene um. Entfernen Sie die zwei Endkappen von der Radschiene und schieben an der Vorderseite (das ist die Seite wo das Befestigungsrohr angeschraubt ist) zwei Spannbandführungen in die Kulisse hinein. Schieben Sie nun die doppelte Kulissenschraube in die entgegengesetzte Seite in die Kulisse hinein, gefolgt von der letzten Spannbandführung. Endkappen wieder aufstecken. Der Träger ist nun fertig für die Montage auf dem Dachträger von Ihrem Auto.12 MONTAGE DES FAHRRADTRÄGER AUF DEM DACHTRÄGER Schritt 1 Legen Sie den Fahrradträger rechts auf den Dachträger auf. Stellen Sie sicher, dass die Bodenplatte des Grundrahmens rechts oberhalb auf dem vorderen Dachgepäckträger auf Ihrem Auto liegt. Legen Sie die beiden U-Klammern von der Unterseite Ihres Dachträgers, mit den Gewinden nach oben, durch die vorgebohrten Löcher der Bodenplatte, die den Montagerahmen halten. Dann legen Sie eine U – Scheibe über die Gewindestifte und drehen eine Kunststoff- Flügel Mutter auf. Ziehen Sie diese Kunststoff- Muttern gut fest.

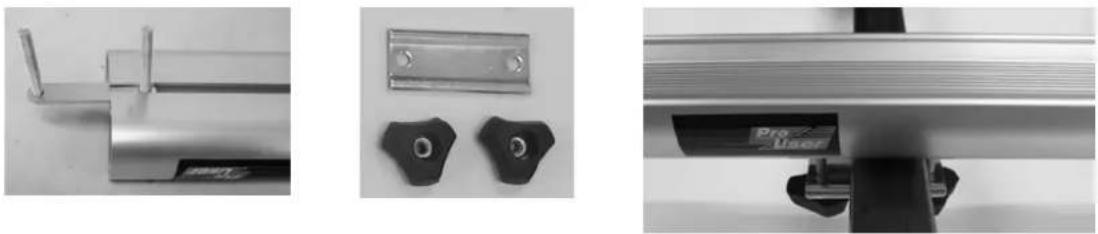

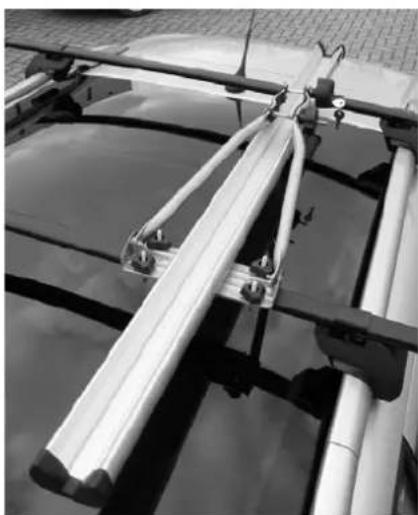

Schritt 2 Platzieren Sie die doppelte Kulissenschraube so, dass die hintere Relingstange von Ihrem Relingträger zwischen den zwei Schrauben ist. Befestigen Sie Unterplatte nun gegen die Unterseite von der Relingstange indem Sie die Schrauben durch die dafür vorgesehenen Bohrungen führen. Scheibe auflegen und mit den Kunststoff Rändelmuttern so fest anziehen auf der Relingstange, bis sich der Träger nicht mehr verschieben kann.

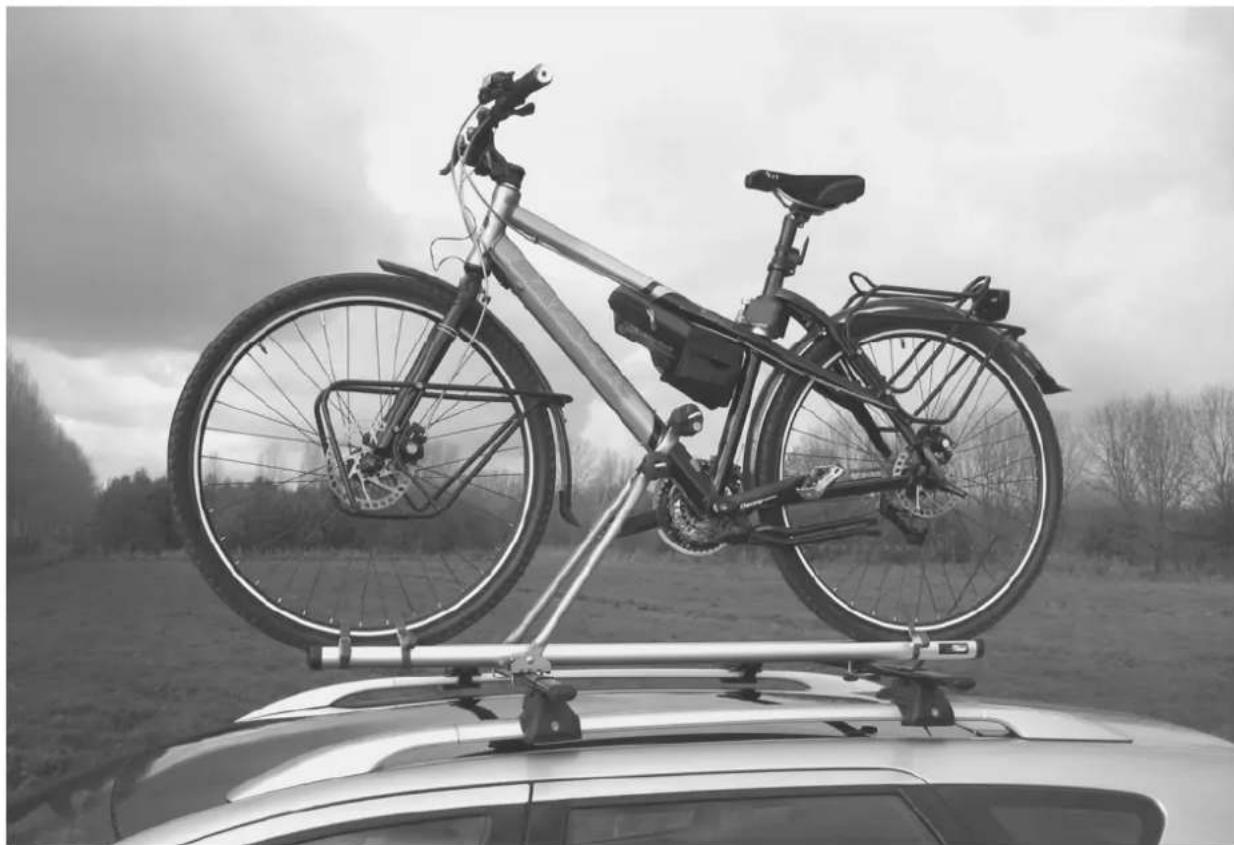

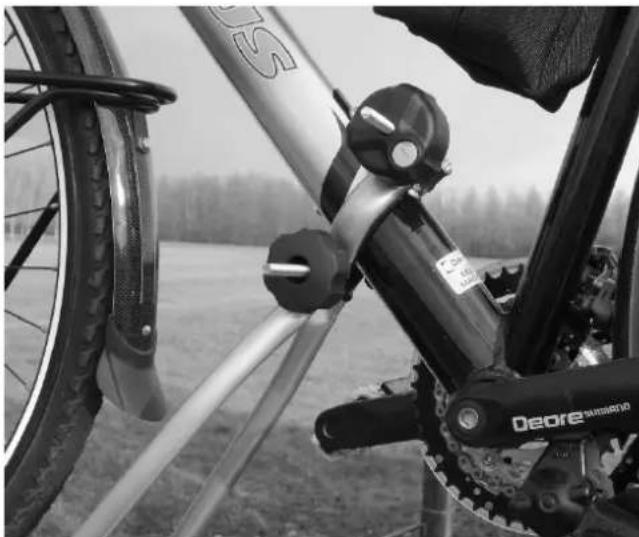

Wichtig: Kontrollieren Sie abermals alle Kunststoff Flügelmuttern ob diese richtig fest angezogen wurden. Der Fahrradträger ist nun fertig für den Gebrauch!13 BEFESTIGUNG VON DEM FAHRRAD AUF DEM FAHRRADTRÄGER Schritt 1 Heben Sie vorsichtig Ihr Fahrrad mit dem Vorderrad nach vorne auf die Radschiene von dem Fahrradträger, heben den Befestigungsrahmen nach oben und legen die Befestigungsklammer um das vordere Rohr von dem Fahrradrahmen. Drehen Sie nun die Kunststoff Rändelmutter an. Legen Sie die schwenkbare Schraube über den Rahmen und drehen die abschließbare Kunststoff Rändelmutter fest an und schließen die Mutter mit dem Schlüssel ab. Bewahren Sie die Schlüssel gut auf.

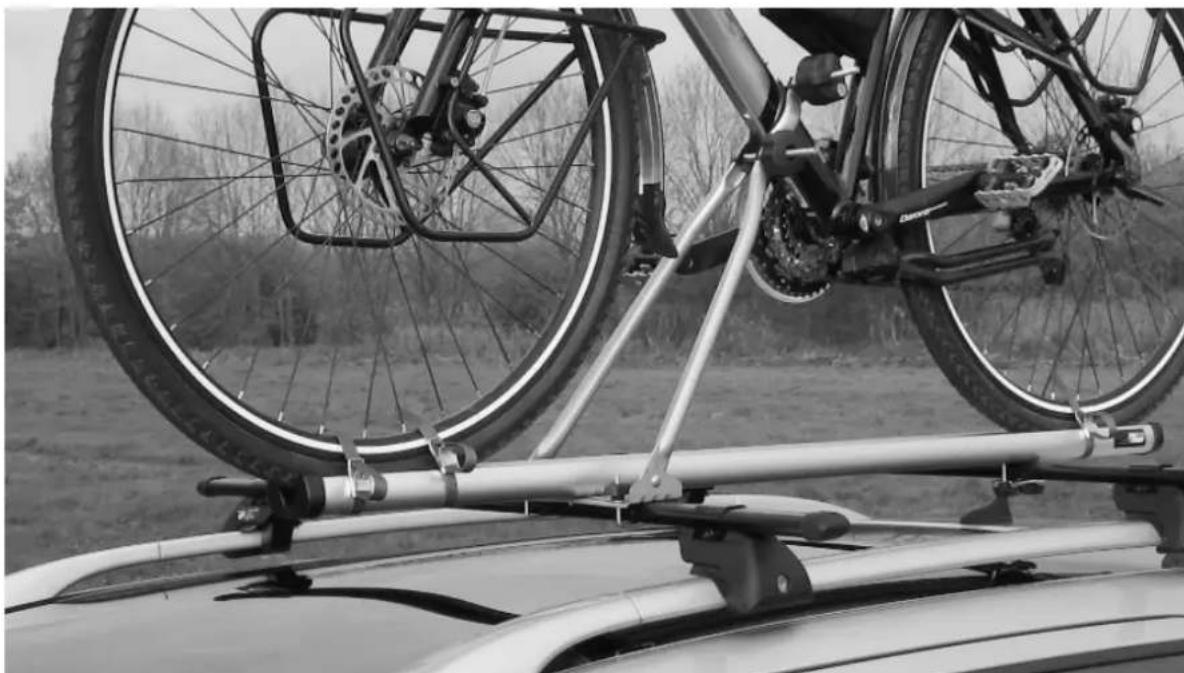

Schritt 2 Die Räder werden mit den schwarzen Spannbändern befestigt. Schieben Sie das Spannband durch die spezielle Öffnung der Spannbandführung, die Sie anfangs in die Kulisse der Radschiene eingesetzt haben. Ziehen Sie nun die Spannbänder fest an. Achten Sie darauf, dass das Vorderrad immer mit zwei Spannbändern gesichert sein muss!14 SICHERHEITSVORSCHRIFTEN Kontrollieren Sie nach kurzer Fahrt die Schraubenverbindungen. Kontrollieren Sie anschließend in regelmäßigen Abständen diese Verbindungen wenn Sie mit dem Fahrradträger unterwegs sind. Achtung: Vor Fahrtantritt auch die korrekte Befestigung der Räder überprüfen und benutzen Sie immer die mitgelieferten Spannbänder. Das Fahren mit einem Fahrradträger beeinflusst das Fahrverhalten Ihres Fahrzeugs. Passen Sie darum Ihre Fahrgeschwindigkeit an (max. 120km/h). Vermeiden Sie auch plötzliche und ruckartige Steuerbewegungen. Auch Seitenwind beeinträchtigt wesentlich das Fahrverhalten von Ihrem Fahrzeug. Achtung: Wenn das Fahrrad montiert ist sind Einfahrten in Tiefgaragen, Garagen usw. nicht möglich durch die wesentlich größere Höhe Ihres KFZ. Achten Sie auch auf die Höhenangaben von Durchfahrten und Tunnels. Um die Sicherheit des Dachträgers zu gewährleisten, darf die angegebene Traglast des Fahrradträgers nicht überschritten werden. Ebenso ist darauf zu achten, dass die angegebene Dachtraglast Ihres KFZ – Herstellers nicht überschritten werden darf. Es dürfen keine Fahrradteile (Pedale) über die Dachseiten hinausragen. Bitte beachten Sie, dass keine Teile des Fahrrades verloren gehen können (Batterien, Fahrradpumpe, Tachometer, Körbe, Sattel usw,) Entfernen Sie diese Teile zuerst, bevor Sie mit dem Fahrradträger fahren! Bei Nichtbenutzung des Fahrradträgers sollte dieser abmontiert werden aus Gründen der Sicherheit für andere Verkehrsteilnehmer und wegen der Energieersparnis. Vor der Benutzung von Autowaschanlagen den Fahrradträger abbauen. Der Fahrradträger ist für den Einsatz im Gelände nicht geeignet. Sollten Fehler oder Probleme auftreten, benachrichtigen Sie Ihre Pro-User Lieferant. Eigengewicht von dem Fahrradträger: 3,6kg. Maximale Traglast von dem Fahrradträger: 15kg.15 WARTUNG Den Fahrradträger nach Verwendung sauber und trocken lagern. Eventuell abspritzen mit einem Wasserschlauch um Schlamm und anderen Schmutz zu entfernen. Kontrollieren Sie den Fahrradträger regelmäßig auf Beschädigungen hin. Beschädigte oder verschlissene Teile sind sofort zu ersetzen. Es dürfen nur Originalersatzteile verwendet werden. Bolzen und Muttern des Fahrradträgers regelmäßig kontrollieren und wenn notwendig nachziehen. Lackschichtbeschädigungen sofort mit (Grundier)Farbe behandeln. Drehende und bewegende Teile regelmäßig schmieren.

Für dieses Produkt gewähren wir für die Bauteile und Funktion eine 2-jährige Garantie. Diese Garantie gilt natürlich nur bei einer sachgerechten Verwendung des Fahrradträgers und deckt keine Schäden ab, die durch Missbrauch entstanden sind. Das gleiche gilt auch für eine unsachgerechte oder falsche Montage. Um die Gültigkeit der Garantie sicherzustellen, führen Sie bitte die Instandhaltung entsprechend dem Instandhaltungsabschnitt aus. Garantieanspruch ohne Kaufbeleg ist nicht möglich. Wir behalten uns das Recht vor, dass die Kosten für Aufwendungen, wenn Sie außerhalb des Unternehmensbereichs wegen falscher oder nicht sachgerechter Montage, Missbrauch oder Unfallschäden usw.16 INTRODUCTION The Pro-User ALUSTAR bike carrier is part of the family of bike carriers manufactured by Tradekar International BV. 9 Aluminium bike carrier for mounting on roof-racks 9 Safe and reliable bike carrier for the transportation of 1 bicycle 9 Suitable for mounting in standing position 9 With stable V-model wheel holder of high grade aluminium 9 Fit for roof-racks with a maximum tube profile of 50x45mm 9 Fast assembly by means of plastic wing nuts 9 Mounting of the bicycles with pivot screw and lockable tog nut 9 Fit for bicycles with a maximum frame width of 80mm
