Produkttyp	Fahrradträger
Marke	Pro-User
Modell	Diamant FG3
Anzahl Fahrräder	3
Material	Stahl und Aluminium
Leergewicht	22 kg
Maximale Belastung	60 kg
Maximaler Radstand	140 cm
Maximale Reifenbreite	8 cm
Abstand zwischen Schienen	23 cm
Kippbar	Ja
Anhängerkupplungstyp	Kugel für Anhängerkupplung Ø50 mm (Klasse A-50)
Integrierte Beleuchtung	Ja, mit 7-poligem und 13-poligem Stecker (Jaeger)
Schnellverstellverschluss	Ja
Kennzeichenhalter	Inklusive
Ersatzteile	Verfügbar (siehe Anleitung)
Pflege	Nicht aggressive Reinigung, warmes Wasser, weiches Tuch
Sicherheit	Sicherheitsgurte für Räder und Rahmen, Diebstahlsicherung
Verwendung	Personenwagen, nicht für Gelände
Höchstgeschwindigkeit mit Ladung	130 km/h

Häufig gestellte Fragen - Diamant FG3 Pro-User

Wie montiere ich den Fahrradträger auf die Anhängerkupplung?

Die Montage erfolgt durch Positionieren des Fahrradträgers auf der Anhängerkupplungskugel, Festziehen des Schnellverschlusshebels und Verriegeln. Befolgen Sie die Schritte in der Anleitung (Seiten 74-77).

Welcher Anhängerkupplungstyp ist kompatibel?

Der Fahrradträger ist kompatibel mit 50-mm-Anhängerkupplungen (Klasse A-50) aus Stahl St52 oder Grauguss GG52 mit einem D-Wert über 7,6 kN.

Wie viele Fahrräder kann ich transportieren?

Das Modell Diamant FG3 kann bis zu 3 Fahrräder mit einer maximalen Belastung von 60 kg transportieren.

Was ist die maximale Belastung?

Die maximale Belastung des Fahrradträgers beträgt 60 kg und darf nicht überschritten werden. Das Gesamtgewicht (Träger + Fahrräder) darf den Brinell-Härtegrad der Anhängerkupplung nicht überschreiten.

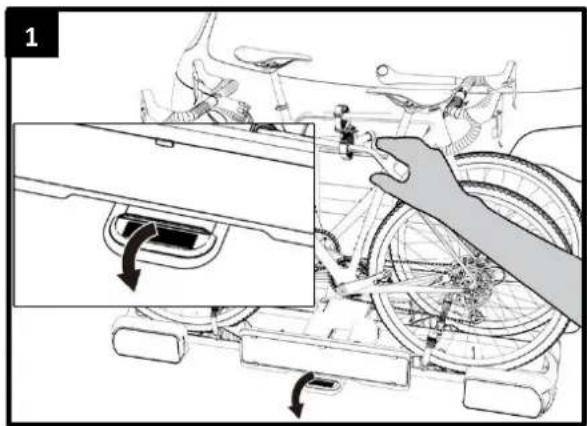

Wie kippe ich den Fahrradträger, um den Kofferraum zu öffnen?

Lösen Sie die Verriegelung mit dem Fuß, kippen Sie dann den Träger vorsichtig nach unten, während Sie die Fahrräder festhalten. Heben Sie ihn vor der Fahrt wieder an, bis er einrastet.

Wie pflege ich den Fahrradträger?

Reinigen Sie ihn mit einem nicht aggressiven Reinigungsmittel, warmem Wasser und einem weichen Tuch. Vermeiden Sie Lösungsmittel. An der Luft trocknen lassen. Im Winter oder in Meeresnähe regelmäßig das Salz abspülen.

Kann ich E-Bikes verwenden?

Ja, aber entfernen Sie vor dem Transport den Akku, um das Gewicht zu reduzieren und zu verhindern, dass er sich löst.

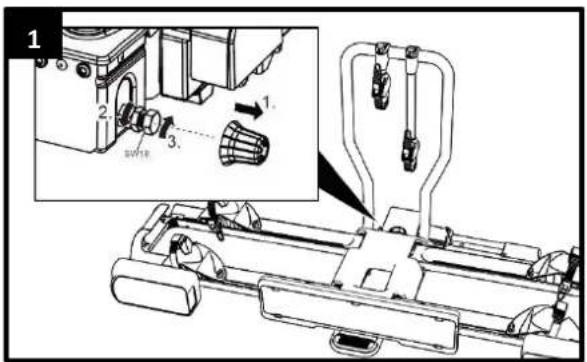

Wie stelle ich den Schnellverschluss ein, wenn der Fahrradträger locker ist?

Bauen Sie den Fahrradträger ab, lösen Sie die Kontermutter, drehen Sie die Einstellschraube um eine Viertelumdrehung nach innen, ziehen Sie die Mutter wieder fest und überprüfen Sie die Befestigung.

Wie schließe ich die Beleuchtung an?

Stecken Sie den Stecker (7- oder 13-polig) in die Buchse der Anhängerkupplung. Der Fahrradträger ist mit beiden Steckertypen ausgestattet. Decken Sie den unbenutzten Stecker mit der mitgelieferten Schutzkappe ab.

Wo finde ich Ersatzteile?

Ersatzteile sind beim Hersteller Tradekar Benelux BV erhältlich. Kontaktieren Sie den Kundendienst unter [phone] (Mo-Fr 8:30-12:30 Uhr).

BEDIENUNGSANLEITUNG Diamant FG3 Pro-User

DE: Montageanleitung und Sicherheitsvorschriften – Seite 24

Fietsendrager/Fahrradträger/Bike carrier/Porte-vélos

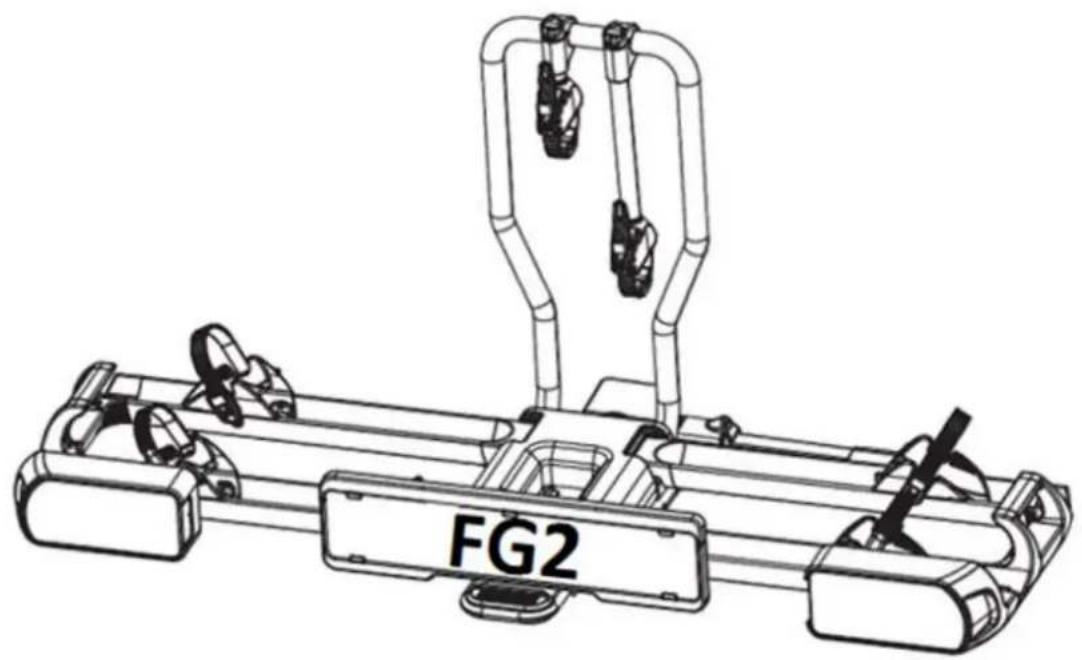

DIAMANT FG - Series

Vereisten trekhaak 7

DOELGERICHT EN JUIST GEBRUIK

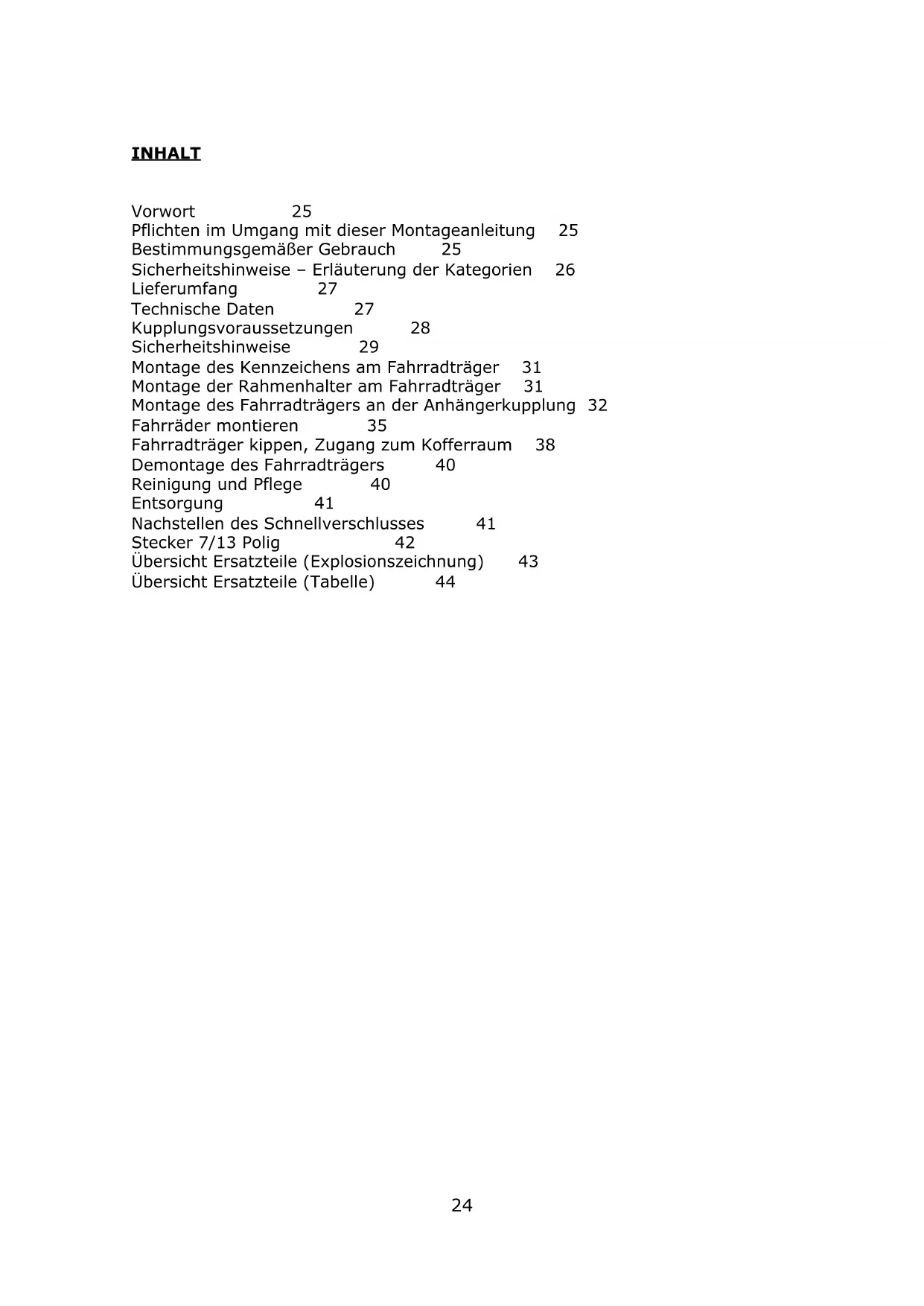

Pflichten im Umgang mit dieser Montageanleitung 25

Bestimmungsgemäßer Gebrauch 25

Sicherheitshinweise – Erläuterung der Kategorien 26

Lieferumfang 27

Technische Daten 27

Kupplungsvoraussetzungen 28

Sicherheitshinweise 29

Montage des Kennzeichens am Fahrradträger 31

Montage der Rahmenhalter am Fahrradträger 31

Montage des Fahrradträgers an der Anhängerkupplung 32

Fahrräder montieren 35

Fahrradträger kippen, Zugang zum Kofferraum 38

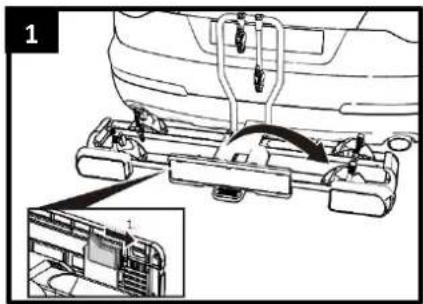

Demontage des Fahrradträgers 40

Reinigung und Pflege 40

Entsorgung 41

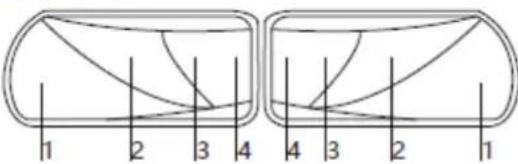

Nachstellen des Schnellverschlusses 41

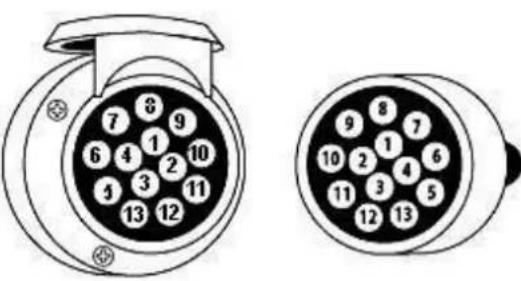

Stecker 7/13 Polig 42

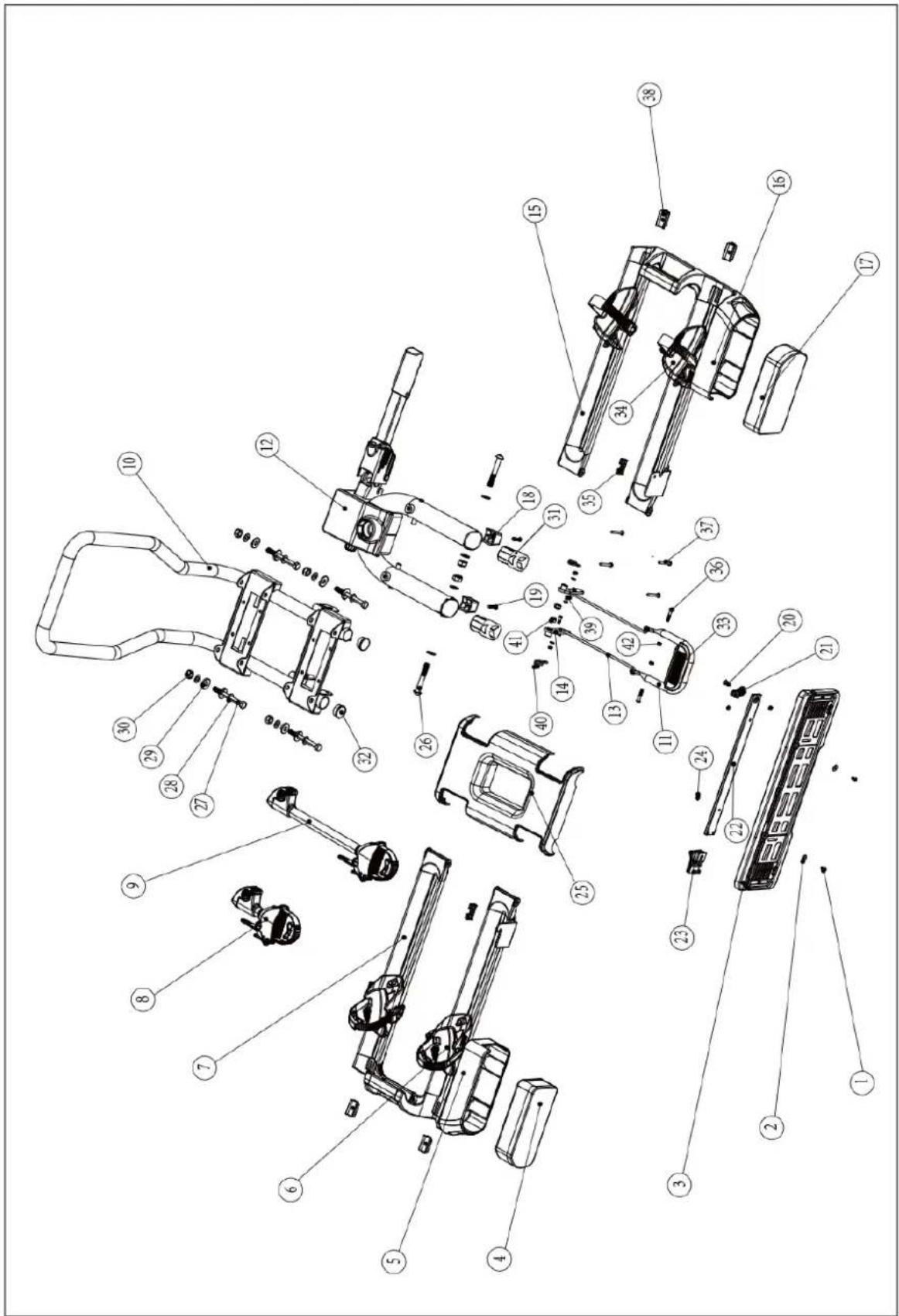

Übersicht Ersatzteile (Explosionszeichnung) 43

Übersicht Ersatzteile (Tabelle) 44

VORWORT

Der Pro-User Diamant FG Serien Fahrradträger ist ein Teil der Familie von Fahrradträgern hergestellt von Tradekar Benelux BV.

Diese Montageanleitung hilft Ihnen bei der bestimmungsgemäßen und sicheren Montage des Fahrradträgers Pro-User Diamant FG.

PFLICHTEN IM UMGANG MIT DIESER MONTAGEANLEITUNG

Jede Person, die diesen Fahrradträger montiert, reinigt oder entsorgt, muss den vollständigen Inhalt dieser Montageanleitung zur Kenntnis genommen und verstanden haben.

Bewahren Sie diese Montageanleitung immer griffbereit und sicher auf.

Bei einer Weitergabe des Fahrradträgers geben Sie die Montageanleitung mit.

BESTIMMUNGSGEMÄßer GEBRAUCH

Der Fahrradträger Pro-User Diamant FG ist erweiterbar mit dem extra Fahrradadapter (Artikel 91749).

Der Fahrradträger darf ausschließlich an Anhängerkupplungen montiert werden, die die Voraussetzungen erfüllen, die im Kapitel Kupplungsvoraussetzungen genannt sind. Außerdem darf auf keinen Fall die zulässige Nutzlast des Fahrradträgers überschritten werden.

Zum bestimmungsgemäßen Gebrauch gehört auch die Beachtung aller Informationen in dieser Montageanleitung, insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder Personenschäden führen. Tradekar Benelux BV übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

SUPPORT ENDVERBRAUCHER

[phone] (Montag bis Freitag 8:30-12:30 Uhr)

SICHERHEITSHINWEISE - ERLÄUTERUNG DER KATEGORIEN

In der Anleitung finden Sie folgende Kategorien von Sicherheitshinweisen:

WARNUNG!

Personenschäden möglich:

Hinweise mit dem Wort WARNUNG! Warnen vor einer möglicherweise drohenden Gefahr. Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein.

VORSICHT!

Personen- oder Sachschaden möglich:

Hinweise mit dem Wort VORSICHT! warnen vor einer möglicherweise drohenden Gefahr. Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen die Folge sein. Das Produkt oder etwas in der Umgebung könnte schwer beschädigt werden.

ACHTUNG!

Personen- oder Sachschaden möglich:

Hinweise mit dem Wort ACHTUNG! warnen vor einer möglicherweise schädlichen Situation. Wenn sie nicht gemieden wird, kann das Produkt oder etwas in der Umgebung beschädigt werden.

HINWEIS

Sonstige Hinweise:

Nützlicher Tipp. Erleichtert die Bedienung oder Montage des Produkts oder dient zum besseren Verständnis.

Das jeweils verwendete Sicherheitssymbol ersetzt nicht den Text des Sicherheitshinweises. Lesen Sie deshalb den Sicherheitshinweis und befolgen Sie ihn genau!

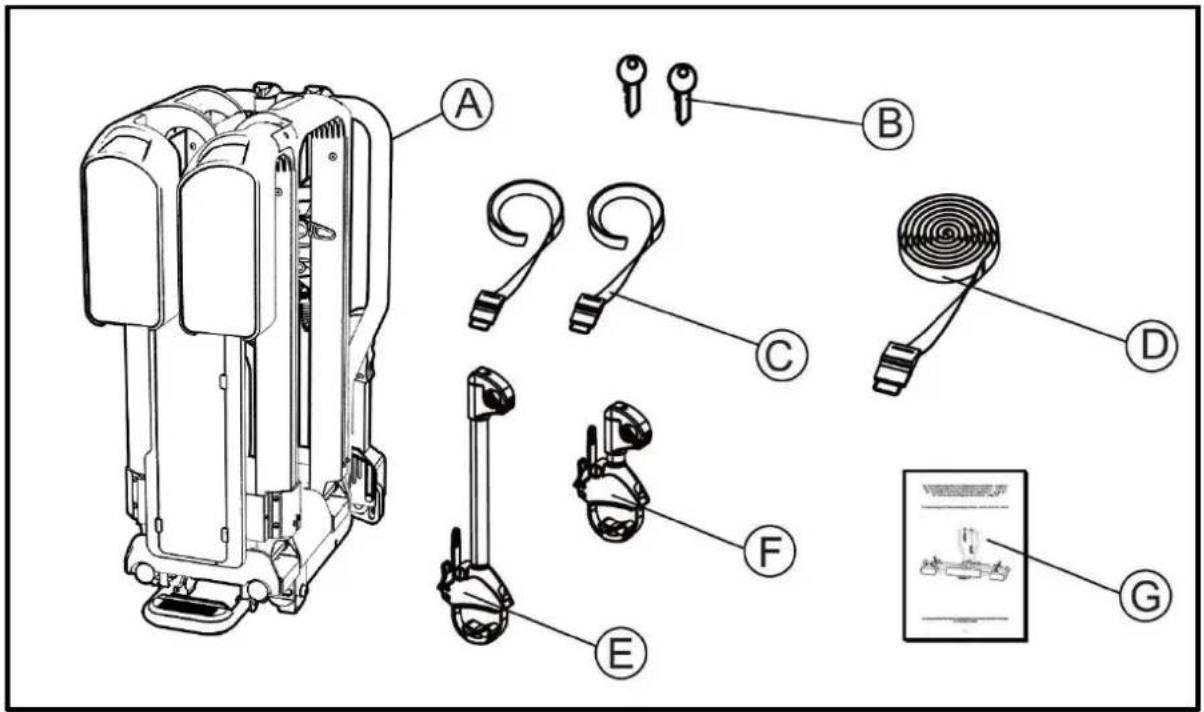

LIEFERUMFANG

C = 2 Sicherheitsgurte für Vorderräder (1x extra für FG3)

D = Sicherheitsgurt für Fahrradrahmen

F = Rahmenhalter kurz (+ Rahmen-Rahmenhalter für FG3)

G = Montageanleitung und Sicherheitsvorschriften

Packen Sie die Einzelteile aus und kontrollieren Sie, ob alle Teile vorhanden sind.

TECHNISCHE DATEN

Diamant	FG2	FG2 Plus	FG3	Erweiterung
Artikel-Nr.	91759	91763	91764	91749
Abklappmechanismus	Ja	Ja	Ja
Material	Stahl/Aluminium			Stahl/Aluminium
Anzahl der Fahrräder	2	2	3	+1
Eigengewicht Ca.	17kg	18kg	22kg	2,5kg
Nutzlast (max.)	60kg	60kg	60kg	15kg
Radstand (max.)	140cm	140cm	140cm	120cm
Reifenbreite (max.)	8cm	8cm	8cm	6cm
Schienenabstand	23cm	23cm	23cm	14cm

Beachten Sie immer die maximale Stützlast. Diese Angabe finden Sie auf dem Typenschild Ihres Autos (meistens 75kg).

Das Gesamtgewicht des Trägers inklusive Fahrräder darf diese Angabe auf der Anhängerkupplung nicht überschreiten (siehe auch Berechnungsbeispiel unten).

Diamant FG2:

Max. Stützlast Anhängerkupplung	Eigengewicht Fahrradträger	Max. Nutzlast am Fahrradträger
50kg	17kg	33kg
60kg	17kg	43kg
75kg	17kg	58kg
90kg	17kg	Max. 60kg

Diamant FG2 + Erweiterung:

Max. Stützlast Anhängerkupplung	Eigengewicht Fahrradträger	Max. Nutzlast am Fahrradträger
50kg	19,5kg	30,5kg
60kg	19,5kg	40,5kg
75kg	19,5kg	55,5kg
90kg	19,5kg	Max. 60kg

KUPPLUNGSVORAUSSETZUNGEN

WARNUNG!

Personenschäden durch Brechen der Anhängerkupplung möglich.

Durch Montage des Fahrradträgers an einer Kupplung aus zu weichem Material könnte die Kupplung brechen.

• Montieren Sie den Fahrradträger nur an eine Kupplung aus Stahl St52, Grauguss GG52 oder besserer Güte.
• Montieren Sie den Träger nie an einer Kupplung aus Aluminium, anderen Leichtmetallen oder Kunststoff.
• Nur geeignet für den Einsatz auf einer Pkw-Anhängerkupplung.
• Beachten Sie die Hinweise des Kupplungsherstellers.

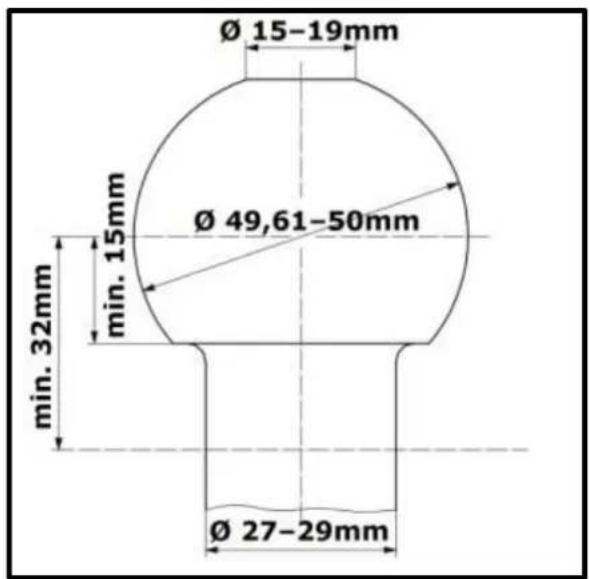

Ø 15-19mm Ø 49,61-50mm min. 15mm min. 32mm Ø 27-29mm

Montieren Sie den Fahrradträger nur an Anhängerkupplungen, die folgende Eigenschaften besitzen:

Material: mind. Stahl St52 oder Grauguss GG52

D-Wert: >7,6 kN

Kupplungskugel: ∅50mm (Klasse A-50 gemäß EC 94/20 oder ECE R55)

SICHERHEITSHINWEISE

Befolgen Sie die Montageanweisung genau. Wenn Sie die Anweisungen nicht befolgen, kann das zu Personen- und Sachschäden führen.

Sollten Sie sich bei der Montage nicht sicher sein, bitten Sie Ihren Händler oder den Hersteller um weitere Informationen. Weder Hersteller noch Händler haften für Schäden, die auf einen unsachgemäßen Gebrauch oder eine unsachgemäße Montage zurückzuführen sind.

Kontrollieren Sie den Fahrradträger und die dazu gehörende Ladung regelmäßig! Sie sind dazu verpflichtet und werden im Schadenfall haftbar gemacht.

HINWEIS

Beim Fahren mit montiertem Fahrradträger gelten die gesetzlichen Bestimmungen und Vorschriften über die Beförderung von Gütern hinter Ihrem Fahrzeug.

WARNUNG!

Personen- oder Sachschaden durch verändertes Fahrzeugverhalten.

Das Fahren mit dem Fahrradträger beeinflusst die Fahreigenschaften Ihres Fahrzeugs.

• Passen Sie Ihre Fahrgeschwindigkeit dem neuen Fahrzeugverhalten an.
• Fahren Sie nie schneller als 130 km/h.
- Vermeiden Sie plötzliche und ruckartige Steuerbewegungen.
- Achten Sie darauf, dass Ihr Fahrzeug länger ist als gewohnt.

WARNUNG!

Personen- oder Sachschaden durch Überladen.

Das Überschreiten der max. Nutzlast des Fahrradträgers, sowie der zulässigen Stützlast der Anhängerkupplung oder des zulässigen Gesamtgewichts kann zu schweren Unfällen führen.

- Beachten Sie unbedingt die Angaben zur max. Nutzlast, zulässigen Stützlast und zulässigem Gesamtgewicht Ihres Fahrzeugs. Überschreiten Sie diese Angaben keinesfalls.

WARNUNG!

Personen- oder Sachschaden durch nicht komplett montierten Fahrradträger.

Das Fahren mit zusammengeklapptem Fahrradträger kann zu Unfällen führen.

Die beweglichen Teile des Fahrradträgers stellen im nicht fertig montierten Zustand eine Gefahrenquelle dar.

- Demontieren Sie den Fahrradträger, wenn Sie ihn nicht benötigen.

- Fahren Sie niemals mit zusammengeklapptem Fahrradträger.

WARNUNG!

Personen- oder Sachschaden durch Verlieren der Fahrräder.

Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen.

• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz des Gurtes um die Fahrräder und Rahmenhalter des Trägers (sehe Abbildung 8 Kapitel "Fahrräder montieren").
• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz der beiden Gurte um das Vorderrad und den Gurt um das Hinterrad des Fahrrades.
• Spannen Sie die Gurte ggf. nach.
• Überprüfen Sie vor jedem Fahrtantritt, ob die verwendeten Gurte unbeschädigt und unverschlissen sind.
• Beschädigte oder verschlissene Gurte müssen vor Fahrtantritt gegen unbeschädigte Gurte ausgetauscht werden. Es dürfen nur Gurte verwendet werden, die von Tradekar Benelux BV dafür zugelassen sind.

WARNUNG!

Personen- oder Sachschaden durch überstehende Teile.

Über den Rand des Fahrzeugs bzw. Fahrradträgers stehende Teile können während der Fahrt Personen- oder Sachschäden verursachen.

- Montieren Sie nur Teile, die nicht über den Rand des Fahrzeugs herausragen.

WARNUNG!

Personen- oder Sachschaden durch Abdeckplanen.

Abdeckplanen erhöhen den Luftwiederstand. Sie können sich lösen und umherfliegen, das kann zu schweren Unfällen führen.

- Benutzen Sie keine Planen.

WARNUNG!

Personen- oder Sachschaden durch Verlieren des Fahrradträgers.

Der Träger setzt sich nach der Befestigung und einigen gefahrenen Kilometern erst richtig auf die Kupplung.

- Kontrollieren Sie die Befestigung des Trägers auf sicheren Sitz nach einigen Kilometern.

- Führen Sie die Montage bei lockerem Sitz neu durch.

WARNUNG!

Personen- oder Sachschaden durch Abbrechen des Fahrradträgers.

Das Fahren mit montierten Fahrradträger in unwegsamen Gelände kann zum Abbrechen des Trägers führen.

- Benutzen Sie den Fahrradträger nicht in unwegsamem Gelände.

- Nur geeignet für den Einsatz auf einer Pkw-Anhängerkupplung.

- Fahren Sie langsam über Bremsschwellen: Max. Geschwindigkeit 10km/h.

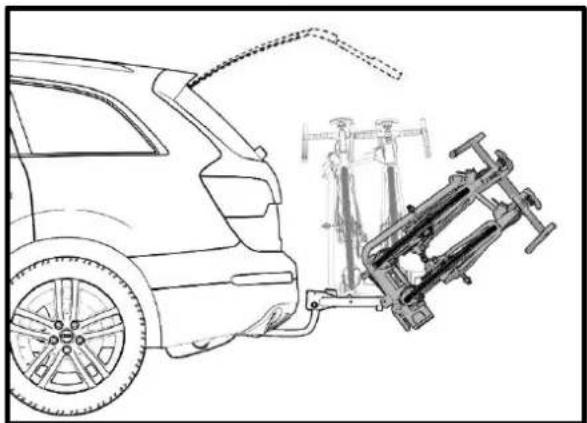

ACHTUNG!

Sachschaden durch öffnende Heckklappe.

Die Heckklappe könnte gegen den Fahrradträger schlagen und beschädigt werden.

- Elektrische Heckklappen abschalten und manuell betätigen.

- Klappen Sie den Fahrradträger vor dem Öffnen der Heckklappe ab.

ACHTUNG!

Sachschaden durch heiße Auspuffgase.

Es können Schäden am Träger oder den Fahrrädern entstehen, wenn die Auspuffmündung direkt daran grenzt.

- Benutzen Sie ggf. eine Auspuffblende.

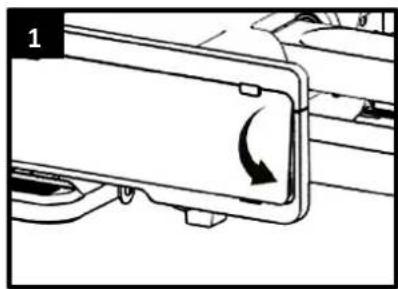

MONTAGE DES KENNZEICHENS AM FAHRRADTRÄGER

MONTAGE DES FAHRRADTRÄGERS AN DER ANHÄNGERKUPPLUNG

Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche ab.

Ziehen Sie die Handbremse an.

WARNUNG!

Personen- oder Sachschaden durch beschädigten Fahrradträger.

Beschädigungen des Trägers z. B. durch verbogene Teile, Risse oder Kratzer, schließen die sichere Funktion des Trägers aus.

• Montieren Sie den Fahrradträger nicht, wenn Beschädigungen vorhanden sind.
• Gehen Sie wie im Kapitel "Wartung" beschrieben vor.

WARNUNG!

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt.

Eine unsaubere oder schadhafte Verbindung zwischen Fahrradträger und Anhängerkupplung kann zum Lösen des Fahrradträgers führen.

• Tauschen Sie eine schadhafte Anhängerkupplung aus.
• Säubern Sie die Anhängerkupplung von Dreck, Staub und Fett.

HINWEIS

Bei Kupplungen befindet sich oft eine Lackschicht auf der Kupplungskugel.

Für den bestmöglichen Halt des Fahrradträgers, sollte diese Lackschicht vorsichtig entfernt werden. Beachten Sie die Hinweise des Kupplungsherstellers.

Personen- oder Sachschaden durch ungesicherten Fahrradträger. Wird der Hebel nicht durch Abschließen gesichert, könnte sich der Fahrradträger während der Fahrt vom Fahrzeug lösen.

• Schließen Sie den Fahrradträger ab.
• Prüfen Sie, ob Sie den Hebel abgeschlossen und den Schlüssel abgezogen haben. Durch das Abschließen beugen Sie auch einem eventuellen Diebstahl des Fahrradträgers vor.

WARNUNG!

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt.

Eine lockere Verbindung zwischen Träger und Anhängerkupplung kann zum Lösen des Fahrradträgers führen.

• Prüfen Sie den Fahrradträger auf sichere Befestigung.
• Wiederholen Sie bei lockerer Verbindung die Arbeitsschritte 1 bis 4. Sollte sich keine Besserung einstellen, muss evtl. der Schnellverschluss nachgestellt werden, siehe Kapitel „Nachstellen des Schnellverschlusses“.

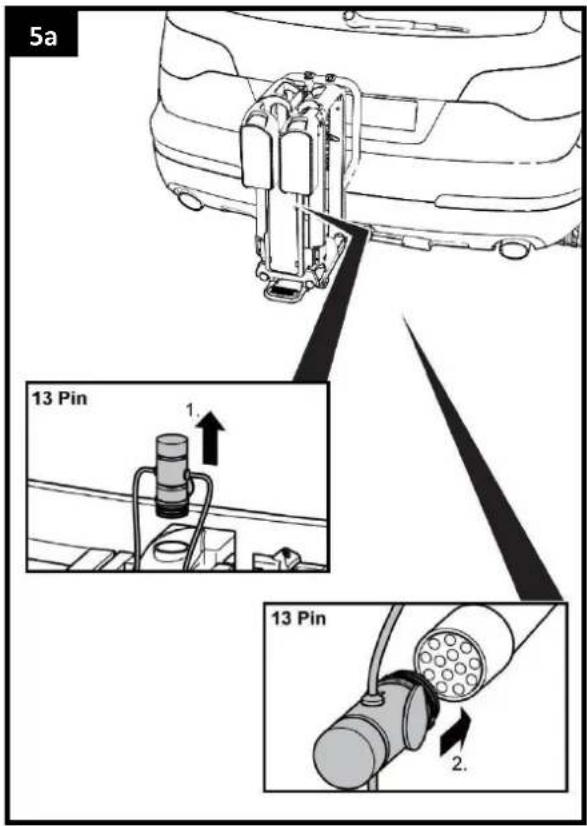

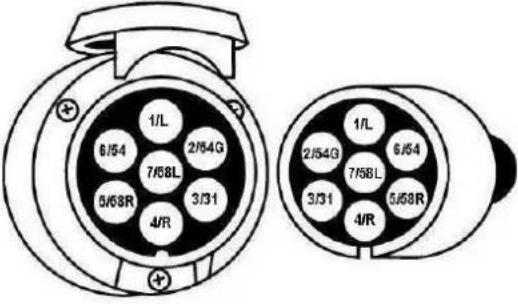

5a 13 Pin 1 13 Pin 2.

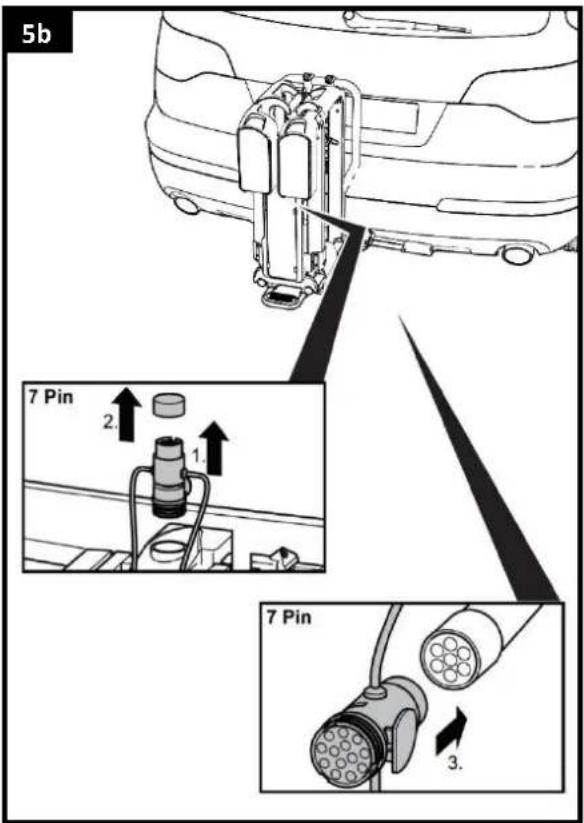

5b 7 Pin 2. 1. 7 Pin 3.

WARNUNG!

Personenschaden durch nicht Wahrgenommen werden von anderen Verkehrsteilnehmern.

Fahren ohne funktionsfähige Beleuchtungsanlage kann zu Unfällen führen.

• Überprüfen Sie vor jedem Fahrtantritt die korrekte Funktion der Beleuchtungsanlage.
• Wechseln Sie ggf. defekte Glühlampen aus.
• Prüfen Sie die Verbindung zwischen Stecker und Kupplung.

Personen- oder Sachschaden durch ungesicherten Kennzeichenhalter.

Wird der Kennzeichenhalter nicht durch den Verriegelungsbolzen gesichert, könnte er sich während der Fahrt lösen.

• Klappen Sie den Kennzeichenhalter um, bis er hörbar einrastet.
• Lassen Sie den Verriegelungsbolzen los und lassen Sie ihn in der Bohrung des Kennzeichenhalters einrasten.

FAHRRÄDER MÖNTIEREN

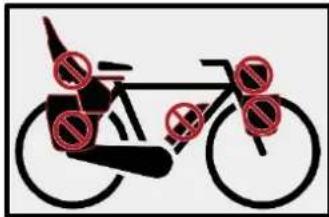

ACHTUNG!

Personen- oder Sachschaden durch herumfliegende Teile möglich. Nicht fest verschraubte Teile an den Fahrrädern können sich während der Fahrt lösen.

- Entfernen Sie alle nicht fest mit dem Fahrrad verbundenen Teile, wie z. E-Bike Akku, Luftpumpe, Fahrradtasche, Fahrradkiste, oder Navigationsgeräte.

Um das Fahrverhalten Ihres Fahrzeugs zu verbessern, montieren Sie am besten das schwerste Fahrrad zuerst. Außerdem sollten Sie, wenn Sie nur ein Fahrrad montieren, das Fahrrad in die Schiene setzen, die sich am nächsten zum Heck des Fahrzeugs befindet.

HINWEIS

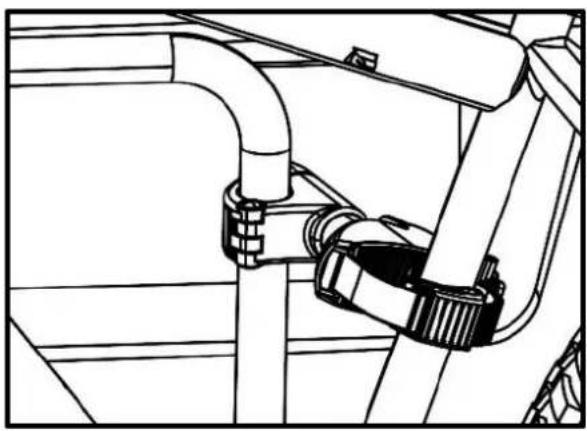

Die Rahmenhalter können beliebig am Fahrrad und U-Beugel platziert werden. Da die Rahmenhalter nicht platzgebunden sind, können Sie mehrere Positionen ausprobieren. Nehmen Sie sich bei der ersten Montage etwas mehr Zeit die optimale und auch stabilste Position zu finden. Es ist wichtig dabei die Rahmenhalter so hoch wie möglich zu platzieren, dies gewährleistet eine maximale Stabilität.

Personen- oder Sachschaden durch Verlieren der Fahrräder. Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen.

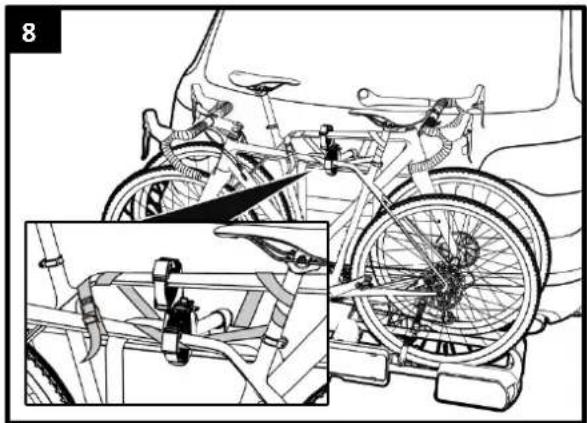

• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz des Gurtes um die Fahrräder und Rahmenhalter des Trägers (sehe Abbildung 8).
• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz der beiden Gurte um das Vorderrad und den Gurt um das Hinterrad des Fahrrades.
• Spannen Sie die Gurte ggf. nach.
• Überprüfen Sie vor jedem Fahrtantritt, ob die verwendeten Gurte unbeschädigt und unverschlissen sind.
• Beschädigte oder verschlissene Gurte müssen vor Fahrtantritt gegen unbeschädigte Gurte ausgetauscht werden. Es dürfen nur Gurte verwendet werden, die von Tradekar Benelux BV dafür zugelassen sind.

Personen- oder Sachschaden durch Verlust eines Fahrrads während der Fahrt.

Eine lockere Verbindung zwischen Träger und Fahrrad kann zum Lösen der Verbindung und Verlust des Fahrrads führen.

• Prüfen Sie die Fahrräder auf sichere und vollständige Befestigung.
• Wiederholen Sie bei lockerer Verbindung die Arbeitsschritte 1 bis 8 dieses Kapitels.

FAHRRADTRÄGER KIPPEN, ZUGANG ZUM KOFFERRAUM

ACHTUNG!

Sachschaden durch öffnende Heckklappe.

Die Heckklappe könnte gegen den Fahrradträger schlagen und beschädigt werden.

• Elektrische Heckklappen abschalten und manuell betätigen.
• Klappen Sie den Fahrradträger vor dem Öffnen der Heckklappe ab.

Personen- oder Sachschaden durch plötzliches Herunterklappen. Körperteile oder Gegenstände, die sich beim Herunterklappen unter oder vor dem Träger befinden, können gequetscht werden.

- Vergewissern Sie sich, dass sich nichts unter dem Träger befindet.

- Achten Sie auf Ihren Körper, besonders Ihren Kopf, halten Sie einen Sicherheitsabstand ein.

- Halten Sie den Träger beim Herunterklappen am Fahrrad fest. Lösen Sie mit dem Fuß die Verriegelung und kippen Sie dann den Träger mit der Hand nach unten (Abbildung 1)

Personen- oder Sachschaden durch Heraufklappen möglich. Körperteile oder Gegenstände, die sich zwischen Träger und Fahrzeug befinden, können gequetscht werden.

- Vergewissern Sie sich, dass sich nichts zwischen Träger und Fahrzeug befindet.

- Entfernen Sie alles im Zwischenraum von Träger und Fahrzeug.

WARNUNG!

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt möglich.

Ein nicht hochgeklappter Fahrradträger kann zum Abreißen des Trägers oder der Kupplung führen.

• Klappen Sie den Träger vor der Fahrt hoch (Abbildung 2).
• Prüfen Sie, ob der Fahrradträger richtig eingerastet ist. Rasten Sie den Träger ggf. wie zuvor beschrieben ein.

DEMONTAGE DES FAHRRADTRÄGERS

Beim Entfernen des Fahrradträgers gehen Sie anschließend in umgekehrter Reihenfolge der Montage vor:

• Entsperren Sie den Nummernschildhalter und drehen Sie ihn in die Aufbewahrungsposition.

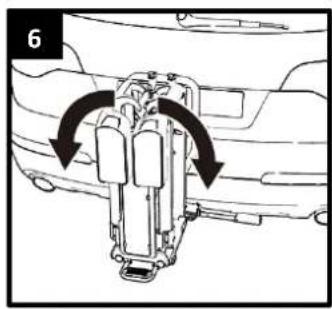

• Klappen Sie den Fahrradträger zusammen.
• Lösen Sie den Stecker.
• Öffnen Sie den Hebel des Schnellverschlusses und heben Sie den Träger von der Kupplung ab.

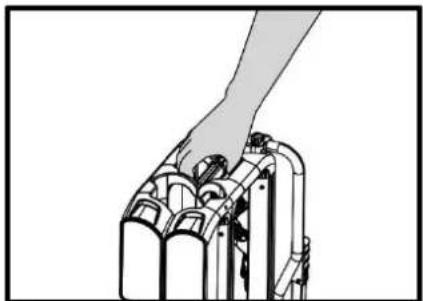

Mit genialem Einklappsystem einfach zu tragen und lagern.

REINIGUNG UND PFLEGE

Bei normalen Bedingungen ist der Fahrradträger nur zu reinigen und ansonsten wartungsfrei.

Der Fahrradträger kann mit einem milden Reinigungsmittel, mit warmem Wasser und/oder einem weichen Tuch gereinigt werden. Entfernen Sie vorher groben Schmutz und Staub.

Benutzen Sie keine Lösungsmittel oder ähnliche Reiniger, da diese den Fahrradträger beschädigen können.

Lassen Sie den Fahrradträger von alleine trocknen. Benutzen Sie keinen Fön oder andere Heizgeräte für eine Beschleunigung des Trocknungsvorgangs.

Reinigen Sie den Fahrradträger im Küstenbereich und beim Einsatz bei Winterbedingungen regelmäßig, um Salz abzuspülen und die Haltbarkeit des Fahrradträgers zu verlängern.

Lagern Sie den Fahrradträger in längeren Zeiten ohne Benutzung (z. B. über den Winter) trocken und geschützt, um die Lebensdauer zu verlängern.

Prüfen Sie vor jeder Fahrt den Fahrradträger auf Verschleiß.

Defekte Teile und Spannriemen müssen ausgetauscht werden.

Die Stahlteile des Fahrradträgers wurden werksseitig durch eine Pulverlackbeschichtung gegen Korrosion geschützt. Ist diese Lackschicht beschädigt, sorgen Sie schnellstmöglich für eine professionelle Beseitigung des Schadens.

Für den Austausch der Teile wenden Sie sich an unseren Kundenservice.

Jegliche Veränderung an Originalteilen und Materialien oder an der Konstruktion des Fahrradträgers kann die Sicherheit und Leistungsfähigkeit beeinträchtigen.

ENTSORGUNG

Für die Entsorgung sind die örtlichen, behördlichen Vorschriften zu beachten.

Entsorgen Sie auch die Verpackung sortenrein in den dafür vorgesehenen Sammelbehältern.

Nähere Informationen erhalten Sie bei Ihrer kommunalen Entsorgungsstelle.

NACHSTELLEN DES SCHNELLVERSCHLUSSES

Führen Sie diese Wartung nur durch, wenn sich der Fahrradträger, wie im Kapitel „Montage des Fahrradträgers an der Anhängerkupplung“ beschrieben, nicht fest auf der Anhängerkupplung montieren lässt.

• Nehmen Sie den Fahrradträger von der Anhängerkupplung ab, wie unter „Demontage des Fahrradträgers“ beschrieben.
• Lösen Sie, wie auf der Abbildung 1 zu sehen, die Kontermutter etwas.
  • Drehen Sie die Stellschraube eine viertel Umdrehung hinein (Abbildung 1).
• Ziehen Sie die Kontermutter fest (Abbildung 2).
• Prüfen Sie, ob der Träger nun fest auf der Anhängerkupplung sitzt, wie unter „Montage des Fahrradträgers an der Anhängerkupplung“ beschrieben. Wenn nicht, wiederholen Sie die oben beschriebenen Schritte.

Dieser Fahrradträger ist mit einer Beleuchtung ausgerüstet. Die Beleuchtung wird an der Steckdose der Anhängerkupplung angeschlossen. Da verschiedene Sorten von Steckdosen im Umlauf sind, verfügt dieser Träger über einen 7 und 13 poligen Stecker (Jaeger). Dadurch ist der Träger geeignet für jede Art von Anhängerkupplungen bzw. den zugehörigen Steckdosen!

Beide Stecker befinden sich im selben Gehäuse. Auf der Steckeröffnung, die nicht benötigt wird, muss während des Betriebs die mitgelieferte Abdeckkappe angebracht werden.

Die nachfolgenden Information bezüglich der Steckerbelegung sind ausschließlich für Umrüstungen bei einem Fachbetrieb bestimmt. Eine Umrüstung durch nicht geschulte Personen ist nicht zulässig.

Universal System 7 Pin	1/L2/54G3/314/R5/58R6/547/58L	Blinker linksNebelschlußleuchteMasseBlinker rechtsSchlußleuchte rechtsBremsleuchtenSchlußleuchte linksRückfahrleuchte funktioniert nicht mit einem Z-poligen Stecker	gelbblauweißgrünbraunrotschwarz
Jaeger System 13 Pin(DIN 72.570)	12345678910111213	Blinker linksNebelschlußleuchteMasseBlinker rechtsSchlußleuchte rechtsBremsleuchtenSchlußleuchte linksRückfahrleuchteNicht belegtNicht belegtNicht belegtMasseNicht belegt	gelbblauweißgrünbraunrotschwarzgrau
12V Bulb	1234	12V 21/5W BAY15d12V 21W BAY15d orange12V 21W BAY15d12V C5W

Pos Nr.	Beschreibung	Anzahl	Maße
1	Inbus Schraube	2	M5x10
2	Scheibe	6	M5
3	Kennzeichenhalter	1
4	Rücklicht links	1
5	Kunststoff Lampenschutz links	1
6	Kunststoff Radstopper links	2
7	Radschienenträger links	1
8	Rahmenhalter kurz	1
9	Rahmenhalter lang	1
10	Grundrahmen mit U-Beugel	1
11	Fußpedal Bügel	1
12	Grundrahmen mit Schnellkupplung	1
13	Kippmechanismus Stange	2
14	Kippmechanismus Verrieglung	2
15	Radschienenträger rechts	1
16	Kunststoff Lampenschutz rechts	1
17	Rücklicht rechts	1
18	Kunststoff Fuß (lang)	2
19	Inbus Schraube	2	M5x25
20	Schraube	1
21	Kunststoff Kennzeichenhalter Clips	1
22	Kennzeichenhalter Befestigungsbügel	1
23	Kennzeichenhalter Verrieglung	1
24	Selbstsichernde Mutter	4	M5
25	Kunststoff Abdeckkappe	1
26	Schraube	2	M10x70
27	Schraube	4	M10x95
28	Scheibe	12	M10
29	Kunststoff Scheibe	8
30	Selbstsichernde Mutter	6	M10
31	Kunststoff Kippstop	2
32	Kunststoff Abdeckkappe U-Bügel	2
33	Fußpedal Kunststoff	1
34	Kunststoff Radstopper rechts	2
35	Gummi Kappe	2
36	Schraube	2	M6x25
37	Schraube	4	ST4.8x20
38	Kunststoff Abdeckkappe Radstopper	4
39	Inbus Schraube	2	M5x15
40	Torsiefeder Kippverrieglung	2
41	Selbstsichernde Mutter	2	M8
42	Selbstsichernde Mutter	2	M6

CONTENTS

Foreword 46
