| Producttype | Fietsendrager |
| Merk | Pro-User |
| Model | Diamant FG3 |
| Aantal fietsen | 3 |
| Materiaal | Staal en aluminium |
| Leeggewicht | 22 kg |
| Maximale belading | 60 kg |
| Maximale wielbasis | 140 cm |
| Maximale bandbreedte | 8 cm |
| Afstand tussen rails | 23 cm |
| Kantelbaar | Ja |
| Type koppeling | Trekbal Ø50 mm (klasse A-50) |
| Geïntegreerde verlichting | Ja, met 7-polige en 13-polige stekkers (Jaeger) |
| Afstelling snelspanner | Ja |
| Kentekenplaathouder | Inbegrepen |
| Onderdelen | Beschikbaar (zie handleiding) |
| Onderhoud | Niet-agressieve reiniging, warm water, zachte doek |
| Veiligheid | Veiligheidsriemen voor wielen en frame, antidiefstalslot |
| Gebruik | Personenauto, niet geschikt voor terrein |
| Maximumsnelheid met belading | 130 km/h |
Veelgestelde vragen - Diamant FG3 Pro-User
Gebruikersvragen over Diamant FG3 Pro-User
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Fietsendrager in PDF-formaat gratis! Vind uw handleiding Diamant FG3 - Pro-User en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Diamant FG3 van het merk Pro-User.

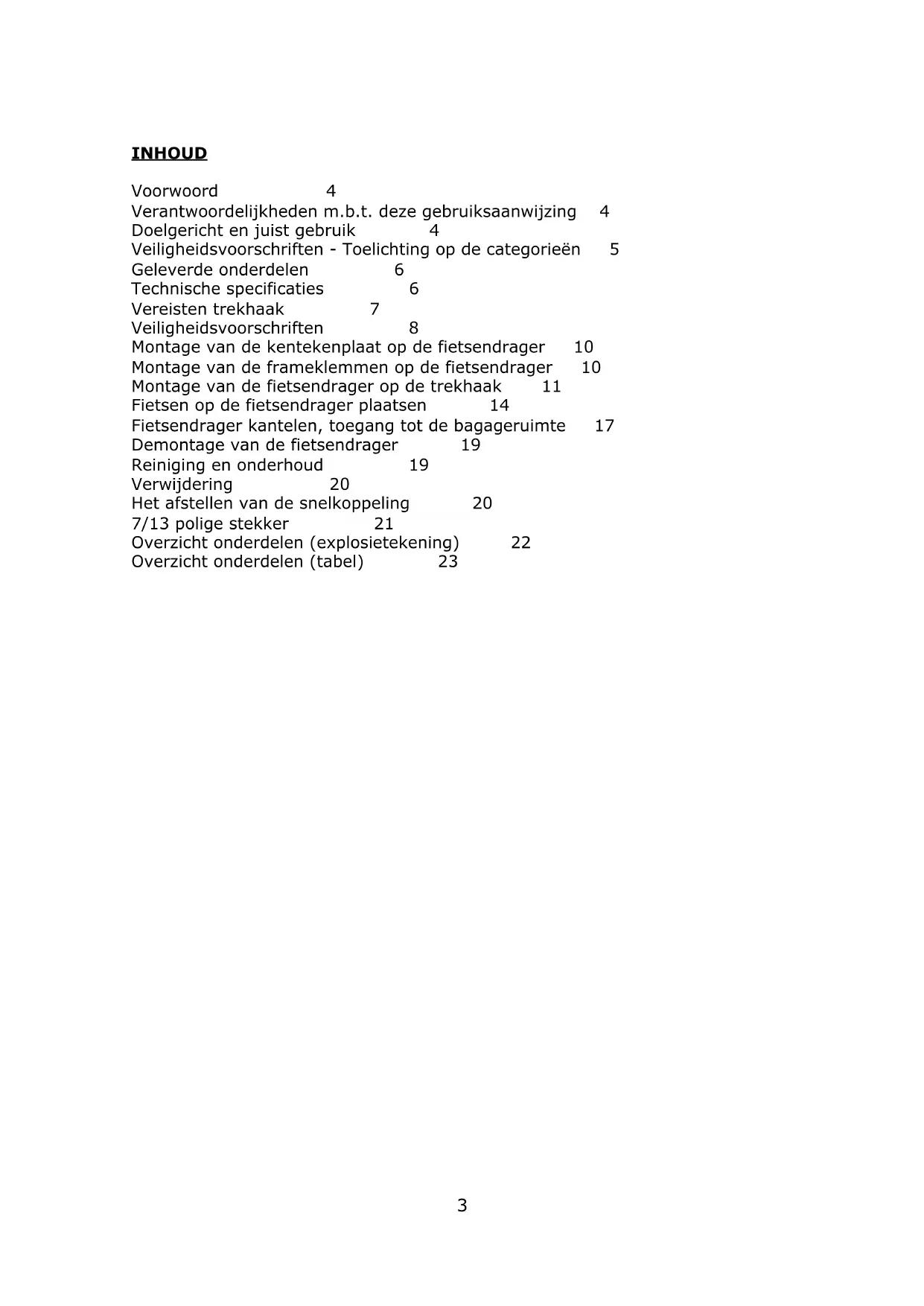

GEBRUIKSAANWIJZING Diamant FG3 Pro-User
NL: Montagehandleiding en veiligheidsvoorschriften – pagina 3
Verantwoordelijkheden m.b.t. deze gebruiksaanwijzing 4
Doelgericht en juist gebruik 4
Veiligheidsvoorschriften - Toelichting op de categorieën 5
Geleverde onderdelen 6
Technische specificaties 6
Veiligheidsvoorschriften 8
Montage van de kentekenplaat op de fietsendrager 10
Montage van de frameklemmen op de fietsendrager 10
Montage van de fietsendrager op de trekhaak 11
Fietsen op de fietsendrager plaatsen 14

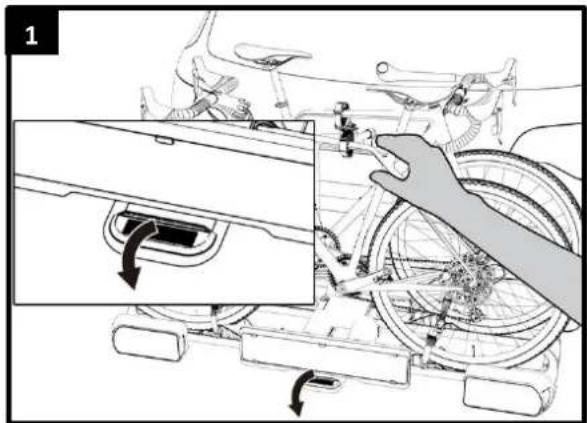

Fietsendrager kantelen, toegang tot de bagageruimte 17

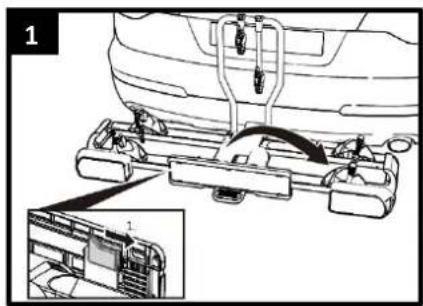

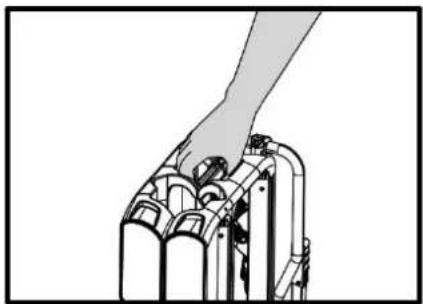

Demontage van de fietsendrager 19
Reiniging en onderhoud 19
Verwijdering 20
Het afstellen van de snelkoppeling 20

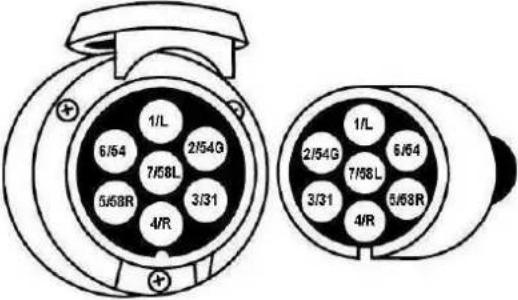

7/13 polige stekker 21

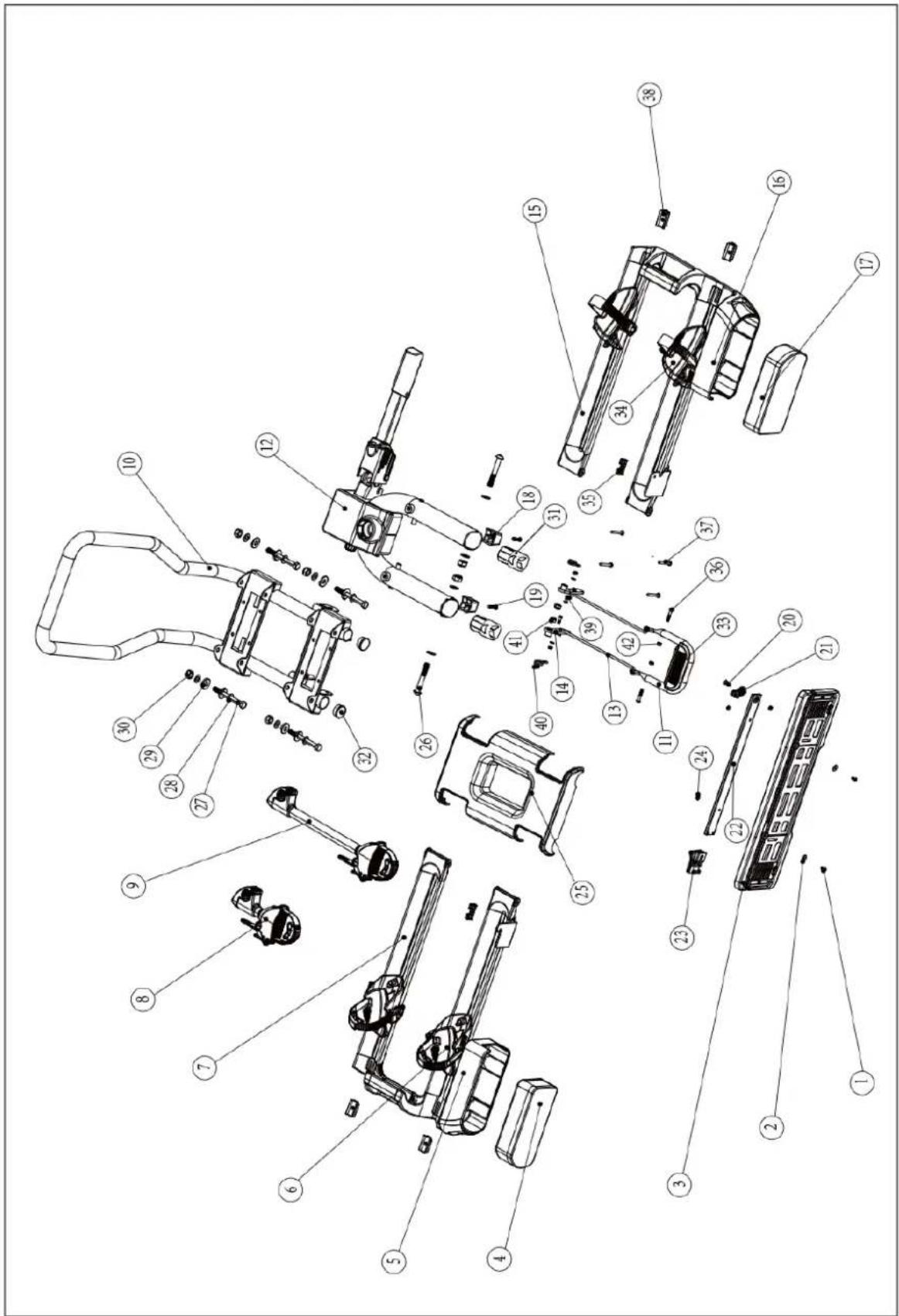

Overzicht onderdelen (explosietekening) 22
Overzicht onderdelen (tabel) 23
VOORWOORD
De Pro-User Diamant FG Serie maakt deel uit van de familie van fietsendragers gefabriceerd door Tradekar Benelux BV.
Deze gebruiksaanwijzing helpt u bij een juiste doelmatige en veilige montage van de fietsendrager Pro-User Diamant FG.
VERANTWOORDELIJKHEDEN M.B.T DEZE GEBRUIKSAANWIJZING
Ieder persoon die deze fietsendrager monteert, schoonmaakt, verhandelt wordt geacht van de volledige inhoud van deze gebruiksaanwijzing kennis te hebben genomen en deze te hebben begrepen.
Berg deze gebruiksaanwijzing veilig en binnen handbereik op.
Bij verkoop of uitlenen van de fietsendrager deze gebruiksaanwijzing meegeven.
De fietsendrager Pro-User Diamant FG kan worden uitgebreid met de extra fiets adapter (artikel 91749).
De fietsendrager mag uitsluitend worden gemonteerd op trekhaken die aan de eisen voldoen zoals die staan beschreven onder "Vereisten trekhaak". Bovendien mag in geen geval de maximum toegestane belasting van de fietsendrager worden overschreden.
Een doelmatig gebruik kan niet zonder het naleven van alle informatie in deze gebruiksaanwijzing en in het bijzonder de naleving van de veiligheidsmaatregelen. Elk ander gebruik van de fietsendrager kan worden beschouwd als oneigenlijk gebruik en kan lichamelijk letsel of materiële schade tot gevolg hebben. Tradekar Benelux BV aanvaardt geen enkele aansprakelijkheid voor eventuele schade veroorzaakt door oneigenlijk gebruik of misbruik van de fietsendrager.
CONSUMENTEN HELPDESK & SUPPORT
0345-470998 (maandag t/m vrijdag 8:30-12:30 uur)
In deze gebruiksaanwijzing zijn de veiligheidsvoorschriften in de volgende categorieën onderverdeeld:
WAARSCHUWING!
Het oplopen van lichamelijk letsel is mogelijk:
Aanwijzingen met het woord WAARSCHUWING! waarschuwen voor een mogelijk dreigend gevaar. Als dit gevaar niet wordt gemeden, kan dit de dood of lichamelijk letsel tot gevolg hebben.
VOORZICHTIG!
Het oplopen van lichamelijk letsel of het ontstaan van materiële schade zijn mogelijk:
Aanwijzingen met het woord VOORZICHTIG! waarschuwen voor een mogelijk dreigend gevaar. Als dit gevaar niet wordt gemeden, kan dit geringe of op kleine schaal lichamelijk letsel tot gevolg hebben. Het product of iets anders in de directe omgeving kunnen ernstig worden beschadigd.
LET OP!
Het oplopen van lichamelijk letsel of het ontstaan van materiële schade zijn mogelijk:
Aanwijzingen met de woorden LET OP! waarschuwen voor een mogelijk schadelijke situatie. Als deze schadelijke situatie niet gemeden wordt, kan het product of iets anders in de directe omgeving worden beschadigd.
ADVIES
Overige adviezen:
Handige tip. Vergemakkelijkt het gebruik of installatie van het product of heeft als doel om te komen tot een beter begrip.
Een herhaaldelijk gebruikt veiligheidssymbool treedt niet in de plaats van dit veiligheidsvoorschrift. Lees daarom eerst het veiligheidsvoorschrift en volg deze precies op.

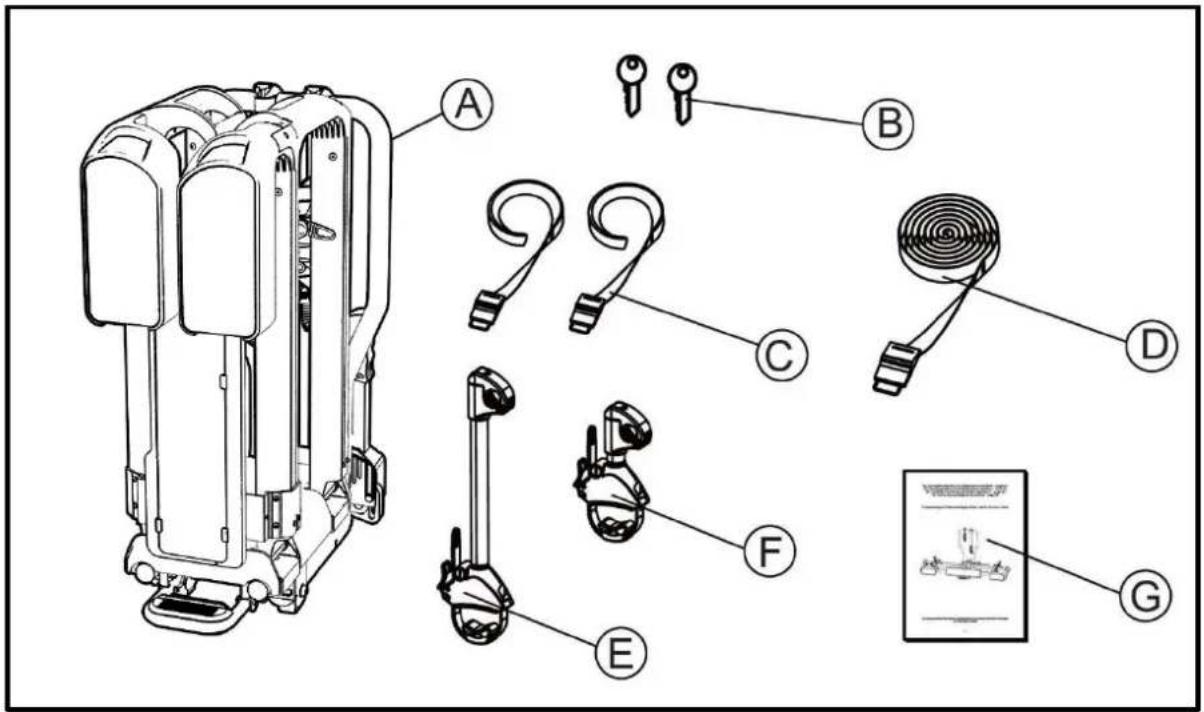

GELEVERDE ONDERDELEN
C = 2 kleine spanbanden voor de voorwielen (1x extra bij FG3)
D = spanband voor het fietsframe
E = lange afsluitbare spanband framehouder
F = korte afsluitbare spanband framehouder (+ frame-framehouder bij FG3)
G = montagehandleiding en veiligheidsvoorschriften
Controleer de inhoud aan de hand van het overzicht.
TECHNISCHE SPECIFICATIES
| Diamant | FG2 | FG2 Plus | FG3 | Uitbreiding |
| Artikelnummer | 91759 | 91763 | 91764 | 91749 |
| Kantelbaar | Ja | Ja | Ja | |
| Materiaal | staal / aluminium | staal / alu | ||
| Aantal fietsen | 2 | 2 | 3 | +1 |
| Eigen gewicht Ca. | 17kg | 18kg | 22kg | 2,5kg |
| Laadvermogen (max.) | 60kg | 60kg | 60kg | 15kg |
| Wielbasis fiets (max.) | 140cm | 140cm | 140cm | 120cm |
| Fietsband breedte (max.) | 8cm | 8cm | 8cm | 6cm |
| Wielgoot afstand | 23cm | 23cm | 23cm | 14cm |
Let op de maximaal toelaatbare kogeldruk. U kunt deze vinden op het typeplaatje van de trekhaak van uw auto (bij de meeste auto's is deze 75kg).
Het totale gewicht van de drager inclusief de fietsen mag niet hoger zijn dan de maximaal toelaatbare kogeldruk van de trekhaak (zie ook onderstaand rekenvoorbeeld).
Diamant FG2:
| Maximale kogeldruk | Gewicht fietsendrager | Max. belasting |
| 50kg | 17kg | 33kg |
| 60kg | 17kg | 43kg |
| 75kg | 17kg | 58kg |
| 90kg | 17kg | Max. 60kg |
Diamant FG2 + Uitbreiding
| Maximale kogeldruk | Gewicht fietsendrager | Max. belasting |
| 50kg | 19,5kg | 30,5kg |
| 60kg | 19,5kg | 40,5kg |
| 75kg | 19,5kg | 55,5kg |
| 90kg | 19,5kg | Max. 60kg |
VEREISTEN TREKHAAK
WAARSCHUWING!
Lichamelijk letsel kan worden opgelopen door het breken van de trekhaak. Door het monteren van de fietsendrager op een trekhaak van te zwak materiaal zou de trekhaak kunnen breken.
- Monteer de fietsendrager alleen op een trekhaak van staal soort St52, gietijzer soort GG52 of betere kwaliteit.
- Monteer de fietsendrager nooit op een trekhaak gemaakt van aluminium of soortgelijke lichte materialen en kunststof.
- Monteer de fietsendager alleen op een personenauto trekhaak.
- Let op het advies van de fabrikant van de trekhaak


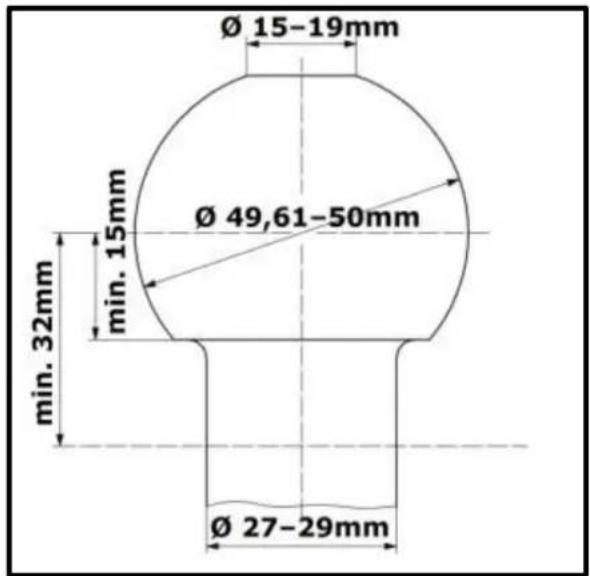

Ø 15-19mm Ø 49,61-50mm min. 32mm min. 15mm Ø 27-29mmMonteer de fietsendrager alleen op trekhaken, die de volgende eigenschappen bezitten:
Materiaal: min. staal of gietijzer St52 of GG52
D-waarde: >7,6 kN
Trekhaakbal: ∅50mm (class A-50 volgens EC 94/20 of ECE R55)
VEILIGHEIDSVOORSCHRIFTEN
Volg nauwkeurig de gebruiksaanwijzing met de daarin staande instructies. Als u de instructies niet opvolgt, kan dit leiden tot lichamelijk letsel of materiële schade.
Weet u niet zeker of u de montage van de fietsendrager op een juiste wijze hebt uitgevoerd, vraag dan uw leverancier of de fabrikant om nadere informatie. Noch de fabrikant, of leveranciers zijn aansprakelijk voor schade veroorzaakt die op ondeskundig gebruik of op een ondeskundige montage zijn terug te voeren.
Controleer de fietsendrager en de daarbij behorende lading regelmatig! U bent daartoe juridisch verplicht en u wordt in geval van schade aansprakelijk gesteld!
ADVIES
Bij het rijden met een gemonteerde fietsendrager, zijn de wettelijke vereisten voor het vervoer van goederen achter uw motorvoertuig van toepassing.
WAARSCHUWING!
Lichamelijk letsel of materiële schade veroorzaakt door een veranderd gedrag van een motorvoertuig.
Het rijden met een fietsendrager beïnvloedt de rijeigenschappen van uw motorvoertuig.
- Pas uw rijsnelheid aan het nieuwe gedrag van het motorvoertuig.
• Rijd nooit sneller dan 130 km/h. - Vermijd plotselinge of trekkende stuurbewegingen.
- Let erop dat uw motorvoertuig langer is dan normaal.
WAARSCHUWING!
Lichamelijk letsel of materiële schade veroorzaakt door overbelading. Overschrijding van de maximum belastbaarheid van de fietsendrager, overschrijding van de maximum toegestane kogeldruk van de trekhaak en overschrijding van het maximum toegestane totaal gewicht van uw motorvoertuig kunnen tot ernstige ongevallen leiden.
- Let op! Houd u onvoorwaardelijk aan de wettelijke vereisten inzake maximum lading, toegestane kogeldruk en toegestaan totaal gewicht van uw motorvoertuig. Overschrijd deze vereisten niet.
WAARSCHUWING!
Lichamelijk letsel of materiële schade veroorzaakt door niet juist gemonteerde fietsendrager.
Het rijden met een gekantelde of ineenvouwen fietsendrager kan tot ongevallen leiden.
De beweegbare onderdelen van de fietsendrager zijn in niet volledig gemonteerde positie een bron van gevaar.
- Haal de fietsendrager van de trekhaak als u die niet nodig heeft.
- Rijd nooit met een gekantelde of ineenvouwen fietsendrager.
WAARSCHUWING!
Lichamelijk letsel of materiële schade veroorzaakt door het verlies van fietsen.
Het rijden zonder spanbanden kan leiden tot ongelukken.
- Controleer voor het begin van iedere rit de goede staat en stevigheid van de spanband om de fietsframes en de framehouders van de fietsendrager (zie stap 8 hoofdstuk "Fietsen op de fietsendrager plaatsen").
- Controleer voor het begin van iedere rit de goede staat en stevigheid van de beide spanbanden om het voor- en achterwiel van de fiets(en).
- Trek de spanbanden eventueel na.
- Controleer voor het begin van iedere rit, of de gebruikte spanbanden onbeschadigd en niet versleten zijn.
- Beschadigde of versleten spanbanden moeten voor het begin van de rit worden vervangen voor onbeschadigde spanbanden. Alleen spanbanden die door Tradekar Benelux BV zijn toegestaan, mogen worden gebruikt.
WAARSCHUWING!
Lichamelijk letsel of materiële schade veroorzaakt door overhangende onderdelen.
Over het uiteinde van het motorvoertuig dan wel over het uiteinde van de fietsendrager hangende onderdelen kunnen tijdens het rijden lichamelijk letsel of materiële schade veroorzaken.
- Monteer alleen onderdelen die niet over het uiteinde van het voertuig uitsteken.
WAARSCHUWING!
Lichamelijk letsel of materiële schade veroorzaakt door dekzeilen.
Dekzeilen verhogen de luchtweerstand. Zij kunnen losraken en rondvliegen, wat tot ernstige ongevallen kan leiden.
- Gebruik geen dekeilen of andere soorten afdekking.
WAARSCHUWING!
Lichamelijk letsel of materiële schade veroorzaakt door het verlies van de fietsendrager.
De fietsendrager gaat na bevestiging en na een paar gereden kilometers pas echt goed vastzitten op de trekhaak.
- Controleer na een paar kilometer de bevestiging van de fietsendrager op het goed vastzitten op de trekhaak.
- Zet de fietsendrager opnieuw vast indien deze (te) los op de trekhaak zit.
WAARSCHUWING!
Lichamelijk letsel of materiële schade veroorzaakt door het afbreken van de fietsendrager.
Door met de fietsendrager in ruw terrein te rijden kan deze afbreken.
- Gebruik de fietsendrager niet in ruw terrein.
- Alleen geschikt voor gebruik op een personenauto trekhaak.
- Rijd langzaam over verkeersdrempels: max. snelheid 10km/h.
LET OP!

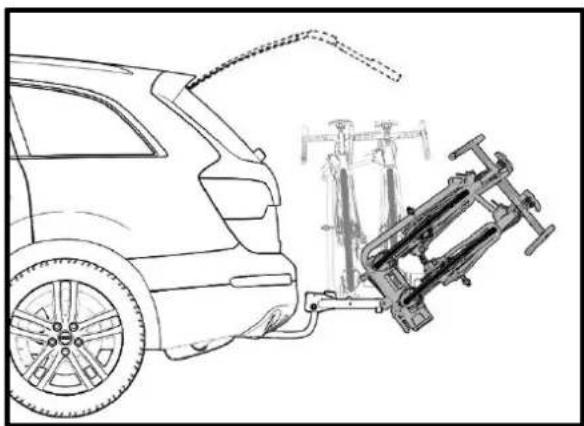

Materiële schade veroorzaakt door het openen van de achterklep of kofferdeksel.
De achterklep of kofferdeksel kunnen beschadigd worden als zij in aanraking komen met de op de trekhaak aangebrachte fietsendrager.
- De elektrisch bedienbare achterklep uitschakelen en deze met de hand bedienen.
- Kantel de fietsendrager weg voordat de achterklep of kofferdeksel wordt geopend.
LET OP!
Materiële schade veroorzaakt door hete uitlaatgassen.
Als het uiteinde van de uitlaat zich in de buurt van de fietsendrager of fietsen bevindt, kunnen deze hierdoor worden beschadigd.
- Gebruik indien nodig een uitlaatsierstuk met bocht.
Parkeer uw voertuig op een vlakke ondergrond.
Trek de handrem aan.
WAARSCHUWING!
Lichamelijk letsel of materiële schade veroorzaakt door een beschadigde fietsendrager.
Beschadigingen aan de fietsendrager bijvoorbeeld verbogen onderdelen, breuken of krassen sluiten een veilig gebruik van de fietsendrager uit.
- Monteer de fietsendrager niet als deze beschadigd is.
- Ga dan te werk zoals beschreven onder het hoofdstuk "Onderhoud".
WAARSCHUWING!
Lichamelijk letsel of materiële schade veroorzaakt door het verliezen van de fietsendrager tijdens het rijden.
Een onjuiste of gebrekkige verbinding tussen fietsendrager en trekhaak kan leiden tot het losraken van de fietsendrager.
- Vervang een beschadigde trekhaak.
- Reinig de knop van de trekhaak van vuil, stof of vet.
ADVIES

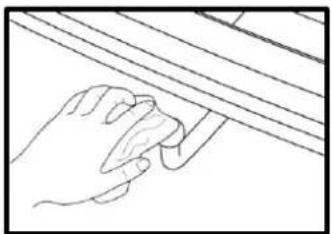

Op de knop van trekhaken bevinden zich vaak verfresten. Voor een zo goed mogelijke verbinding van de fietsendrager moeten deze verfresten voorzichtig worden verwijderd. Volg de aanwijzingen op van de fabrikant van de trekhaak.
Lichamelijk letsel of materiële schade veroorzaakt door een ongezekerde fietsendrager.
Als de fietsendrager met de hendel van de snelkoppeling niet wordt gezekerd, dan kan de fietsendrager tijdens het rijden los raken.
- Sluit de fietsendrager af.
- Controleer of u de hendel hebt afgesloten en of u de sleutel hebt verwijderd. Door het afsluiten voorkomt u een eventuele diefstal van de fietsendrager.
WAARSCHUWING!
Lichamelijk letsel of materiële schade veroorzaakt door verlies van de fietsendrager tijdens het rijden.
Een losse verbinding tussen de fietsendrager en de trekhaak kan leiden tot het losraken van de fietsendrager
- Controleer de fietsendrager op een veilige bevestiging.
- Herhaal bij een los zittende snelkoppeling de voorgaande stappen in deze gebruiksaanwijzing. Mocht er geen verbetering optreden, dan moet eventueel de snelkoppeling opnieuw worden afgesteld. Zie onder het hoofdstuk "Het afstellen van de snelkoppeling".

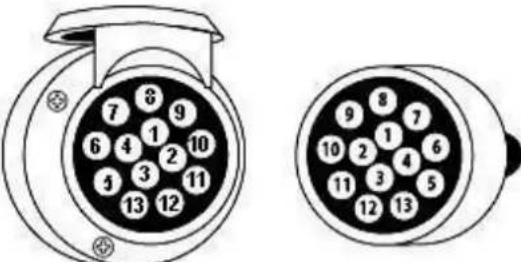

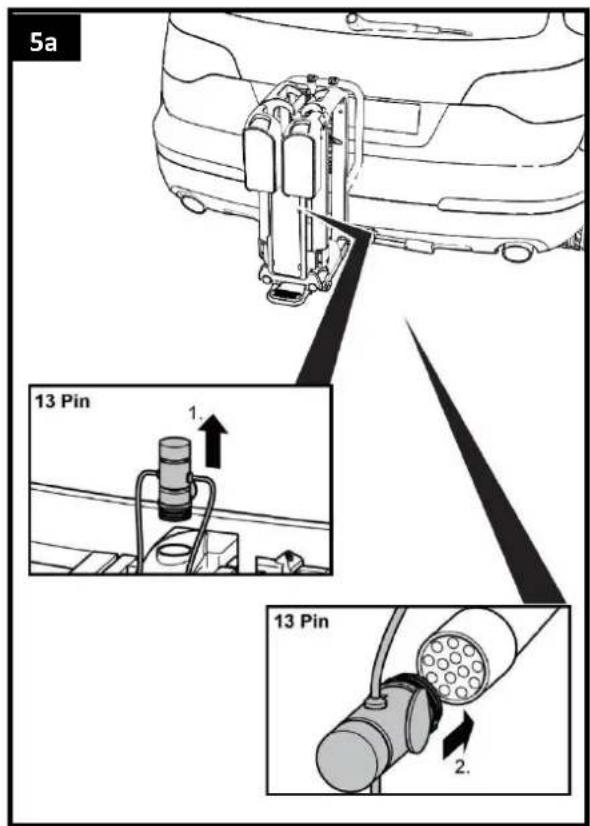

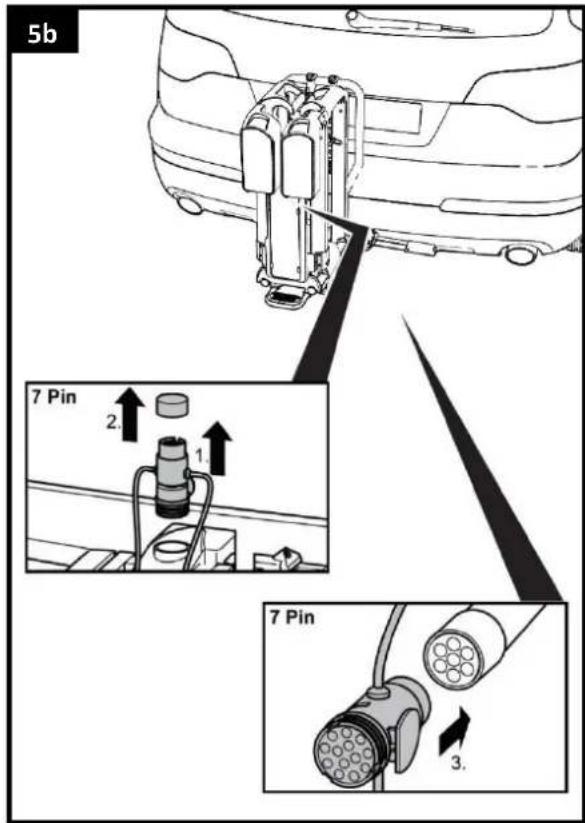

WAARSCHUWING!
Lichamelijk letsel door het niet opgemerkt worden van andere verkeersdeelnemers.
Rijden zonder een goed functionerend verlichtingssysteem kan tot ongevallen leiden.
- Controleer voor het begin van iedere rit de juiste werking van de verlichting van de fietsendrager.
- Vervang in het voorkomende geval defecte lampjes.
- Controleer de verbinding tussen de stekker van de fietsendrager en de contactdoos aan de trekhaak.
Lichamelijk letsel of materiële schade veroorzaakt door een onbeveiligde kentekenplaathouder.
Wordt de kentekenplaathouder niet met vergrendeling vastgezet, dan kan deze houder losraken tijdens het rijden.
- Klap de kentekenplaathouder om, totdat deze hoorbaar vergrendelt.
- Laat de vergrendeling los en laat deze in het gat van de kentekenplaathouder klikken.

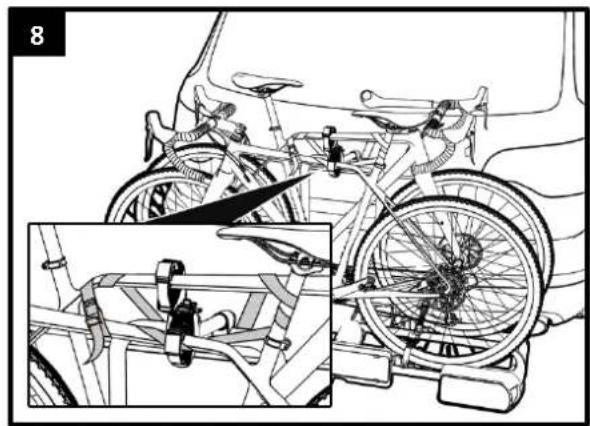

FIETSEN OP DE FIETSENDRAGER PLAATSEN

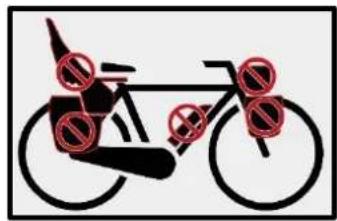

LET OP!
Lichamelijk letsel of materiële schade veroorzaakt door rondvliegende onderdelen.
Niet stevig vastgeschroefde onderdelen van fietsen kunnen door de hoge luchtweerstand en trillingen losraken en medeweggebruikers in gevaar brengen.
- Verwijder alle niet vast op de fiets aangebrachte onderdelen, zoals bijvoorbeeld e-bike accu, fietspomp, fietstas, fietskrat, fietsmand, kinderzitje, bidon of navigatieapparatuur.
Om het rijgedrag van uw motorvoertuig zo goed mogelijk te houden, wordt geadviseerd om de zwaarste fiets als eerste op de fietsendrager te plaatsen. Bovendien dient u, als u slechts één fiets op de fietsendrager vervoert, deze fiets op de plaats die zich het dichtst bij de achterzijde van uw voertuig bevindt, te plaatsen.

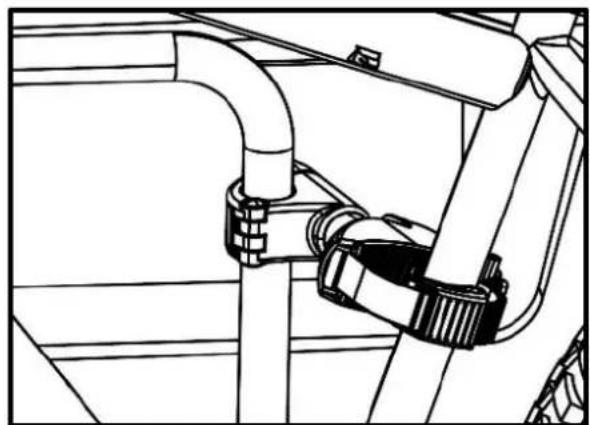

ADVIES
De framehouder is flexibel op de U-beugel te positioneren, maar ook flexibel op uw fiets te positioneren. Probeer de eerste keren welke positie in uw situatie het best werkt (en meest stabiele bevestiging is). Hoe hoger de framehouder aan de U-beugel en fiets bevestigd is, hoe stabieler de fiets staat.
Lichamelijk letsel of materiële schade veroorzaakt door het verlies van fietsen.
Rijden zonder spanbanden kan tot ongevallen leiden.
Controleer voor het begin van iedere rit de goede staat en stevigheid van de spanband om de fietsframes en de framehouders van de fietsendrager (zie stap 8).
Controleer voor het begin van iedere rit de juiste en zo stevig mogelijke bevestiging van de spanbanden om het voor en achterwiel van de fiets(en).
- Trek de spanbanden in voorkomende gevallen na.
Controleer voor het begin van iedere rit of de spanbanden onbeschadigd en niet versleten zijn.
Beschadigde of versleten spanbanden moeten voor het begin van iedere rit worden vervangen door onbeschadigde spanbanden. Alleen spanbanden die door Tradekar Benelux BV zijn toegestaan, mogen worden gebruikt.
WAARSCHUWING!
Lichamelijk letsel of materiële schade veroorzaakt door het verlies van een fiets tijdens het rijden.
Een te losse bevestiging tussen de fietsendrager en een fiets kan er toe leiden tot het verlies van een fiets met alle gevolgen van dien.
Controleer de fietsen op een veilige en goede bevestiging.
Bij een te losse bevestiging herhaal de stappen van dit hoofdstuk.
FIETSENDRAGER KANTELEN, TOEGANG TOT DE BAGAGERUIMTE
LET OP!
Materiële schade veroorzaakt door het openen van de achterklep of kofferdeksel.
De achterklep of kofferdeksel kunnen in aanraking komen met de fietsendrager en beschadigen.
Een elektrisch bedienbare achterklep uitschakelen en handmatig bedienen.
Kantel de fietsendrager voor het openen van de achterklep of kofferdeksel.
Lichamelijk letsel of materiële schade veroorzaakt door het plotseling kantelen van de fietsendrager.
Lichaamsdelen of voorwerpen die zich tijdens het kantelen voor of onder de fietsendrager bevinden, kunnen verwondingen oplopen of beschadigd raken.
- Zorg ervoor dat zich niets onder de fietsendrager bevindt.
- Let op uw eigen lichaam in het bijzonder uw hoofd; blijf op veilige afstand staan.
- Houd de fietsendrager tijdens het kantelen aan de fietsen vast. Maak met de voet de vergrendeling los en kantel de fietsendrager voorzichtig (zie stap 1).
Lichamelijk letsel of materiële schade veroorzaakt door het opklappen van de fietsendrager is mogelijk.
Lichaamsdelen of voorwerpen, die zich tussen de fietsendrager en het voertuig bevinden, kunnen verwondingen oplopen of beschadigd raken.
- Zorg ervoor dat er zich niets tussen de fietsendrager en het voertuig bevindt.
- Verwijder alles dat zich in de ruimte tussen de fietsendrager en het voertuig bevindt.
WAARSCHUWING!
Lichamelijk letsel of materiële schade veroorzaakt door het verlies van de fietsendrager is mogelijk tijdens het rijden.
Het rijden met een niet terug gekantelde fietsendrager kan er toe leiden dat de fietsendrager en / of de trekhaak afbreken.
- Kantel de fietsendrager terug (omhoog) voordat u gaat rijden (zie stap 2 van dit hoofdstuk).
- Controleer of de fietsendrager in deze positie goed vastzit.
DEMONTAGE VAN DE FIETSENDRAGER
Het demonteren van de fietsendrager gebeurt in de omgekeerde volgorde van het monteren van de fietsendrager:
- Ontgrendel de kentekenplaathouder en draai deze naar de opslagpositie.

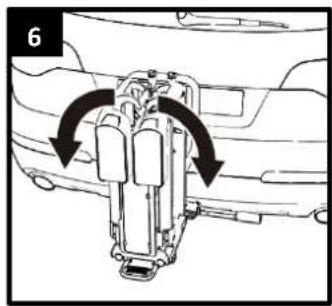

- Klap fietsendrager samen.
• Haal verlichtingskabel los. - Ontgrendel de snelkoppeling hendel en haal de drager van de trekhaak.
Door het ingenieus inklapsysteem is de fietsendrager zeer gemakkelijk te dragen en op te bergen.
Onder normale omstandigheden hoeft de fietsendrager slechts te worden schoongemaakt; deze is dan verder onderhoudsvrij.
De fietsendrager kan met een zacht wasmiddel, warm water en / of een zachte doek worden schoongemaakt. Verwijder voordien grof vuil en stof.
Gebruik geen oplosmiddelen of soortgelijke reinigingsmiddelen; deze kunnen de fietsendrager beschadigen.
Laat de fietsendrager zelf opdrogen. Gebruik geen föhn of andere warmteapparaten om het droogproces te versnellen.
Indien van de fietsendrager in het kustgebied of tijdens de winter gebruik wordt gemaakt, maak deze dan regelmatig schoon. Door het zout af te spoelen verlengt u de levensduur van de fietsendrager.
Bewaar de fietsendrager, indien deze langere periodes buiten gebruik is, (bijvoorbeeld tijdens de winter) droog en afgedekt, om de levensduur te verlengen.
Controleer voor iedere rit de fietsendrager op slijtage.
Defecte onderdelen en spanbanden moeten worden vervangen.
De stalen onderdelen van de fietsendrager zijn in de fabriek van een poedercoating voorzien om corrosie tegen te gaan. Als deze beschermlaag is beschadigd, dan dient de schade zo snel mogelijk op professionele wijze te worden hersteld.
Neem contact op met onze klantenservice voor de vervanging van onderdelen.
Elke wijziging aan originele onderdelen en materialen of aan de constructie van de fietsendrager kunnen de veiligheid en effectief gebruik nadelig beïnvloeden.
VERWIJDERING
Voor de vernietiging moeten de voorschriften van de plaatselijke overheid in acht worden genomen.
Verwijder ook de verpakking gesorteerd op de diverse gebruikte materialen in de daarvoor bestemde afvalcontainers.
Voor meer informatie kunt u contact opnemen met uw gemeentelijk afvalbedrijf.
AFSTELLEN VAN DE SNELKOPPELING
Voer dit onderhoud alleen uit als de fietsendrager, zoals beschreven in hoofdstuk "Montage van de fietsendrager op de trekhaak", zich niet vast genoeg op de trekhaak laat monteren.
- Haal de fietsendrager van de trekhaak zoals dit onder "Demontage van de fietsendrager" is omschreven.
- Draai de contramoer iets losser (zie stap 1).
- Draai de stelbout een kwartslag vaster (zie stap 1).
- Draai de contramoer weer vast (zie stap 2).
- Controleer of de fietsendrager nu wel genoeg vastzit op de trekhaak, zoals beschreven onder "Montage van de fietsendrager op de trekhaak". Zo niet, herhaal de boven omschreven stappen.
Deze fietsendrager is uitgerust met verlichting. Deze verlichting kan aangesloten worden op de trekhaak stekkerdoos van uw auto. Aangezien er meerdere soorten stekkers in omloop zijn, heeft deze drager de keuze uit de gebruikelijke 7polige stekker en de 13polige stekker (Jaeger). Hierdoor is de drager geschikt voor elke trekhaak!
Beide stekkers zitten verwerkt in één behuizing. Over de stekker die niet gebruikt wordt, moet het bijgeleverde afdekkapje gedaan worden.
Deze informatie is uitsluitend bestemd voor een gespecialiseerd bedrijf, die voor het ombouwen van een elektrische installatie kan zorgdragen. Het is niet toegestaan deze ombouw door ongetrainde personen te laten uitvoeren.
Universeel systeem 7 polig | 1/L2/54G3/314/R5/58R6/547/58L | Richtingaanwijzer linksMistachterlichtMassaRichtingaanwijzer rechtsAchterlicht rechtsRemlichtenAchterlicht linksHet achteruitrijlicht werkt niet via de 7-polige stekker! | geelblauwwitgroenbruinroodzwart |
Jaeger systeem 13 polig(DIN 72.570) | 12345678910111213 | Richtingaanwijzer linksMistachterlichtMassaRichtingaanwijzer rechtsAchterlicht rechtsRemlichtenAchterlicht linksAchteruitrijlichtNiet in gebruikNiet in gebruikNiet in gebruikMassaNiet in gebruik | geelblauwwitgroenbruinroodzwartgrijs |
12V Bulb | 1234 | 12V 21/5W BAY15d12V 21W BAY15d orange12V 21W BAY15d12V C5W | |
| Pos nr. | Omschrijving | Aantal | Maat |
| 1 | Inbusbout | 2 | M5x10 |
| 2 | Sluitring | 6 | M5 |
| 3 | Kentekenplaathouder | 1 | |
| 4 | Achterlicht links | 1 | |
| 5 | Kunststof lampbeschermer links | 1 | |
| 6 | Kunststof wielstopper links | 2 | |
| 7 | Aluminium wielhouder basis links | 1 | |
| 8 | Framehouder kort | 1 | |
| 9 | Framehouder lang | 1 | |
| 10 | Basisframe met U-beugel | 1 | |
| 11 | Voetpedaal beugel | 1 | |
| 12 | Basisframe met snelkoppeling | 1 | |
| 13 | Kantelmechaniek bediening stang | 2 | |
| 14 | Kantelmechaniek vergrendeling haak | 2 | |
| 15 | Aluminium wielhouder basis rechts | 1 | |
| 16 | Kunststof lampbeschermer rechts | 1 | |
| 17 | Achterlicht rechts | 1 | |
| 18 | Kunststof voetje lang | 2 | |
| 19 | Inbusbout | 2 | M5x25 |
| 20 | Bout | 1 | |
| 21 | Kunststof kentekenplaathouder clip | 1 | |
| 22 | Kentekenplaathouder bevestigingsbeugel | 1 | |
| 23 | Kentekenplaathouder vergrendeling | 1 | |
| 24 | Zelf borgende moer | 4 | M5 |
| 25 | Kunststof afdekkap | 1 | |
| 26 | Bout | 2 | M10x70 |
| 27 | Bout | 4 | M10x95 |
| 28 | Sluitring | 12 | M10 |
| 29 | Kunststof ring | 8 | |
| 30 | Zelf borgende moer | 6 | M10 |
| 31 | Kunststof kantellimiet stop | 2 | 60x25 |
| 32 | Kunststof kap U-beugel | 2 | |
| 33 | Voetpedaal plastic | 1 | |
| 34 | Kunststof wielstopper rechts | 2 | |
| 35 | Rubber kapje | 2 | |
| 36 | Bout | 2 | M6x25 |
| 37 | Schroefje | 4 | ST4.8x20 |
| 38 | Kunststof kapje wielstopper | 4 | |
| 39 | Inbus scharnierbout | 2 | M5x15 |
| 40 | Torsieveer vergrendeling haak | 2 | |
| 41 | Borgmoer | 2 | M8 |
| 42 | Borgmoer | 2 | M6 |
INHALT
Vorwort 25
