| Producttype | Fietsendrager voor trekhaak |
| Merk | Pro-User |
| Model | Diamant I |
| Aantal fietsen | 1 |
| Maximaal gewicht (fiets) | 30 kg |
| Netto gewicht fietsendrager | 9,5 kg |
| Compatibiliteit trekhaak | Bijna alle trekhaakkoppelingen (bout) |
| Bevestigingssysteem | Snelkoppeling met hendel |
| Antidiefstalbeveiliging | Vergrendeling met sleutel op snelkoppeling en frame |
| Verlichting | Achterlichten, stoplicht, mistlicht (afhankelijk van stekker) |
| Stekkertype | 7-polig (Jaeger) en 13-polig |
| Materiaal wielbakken | Aluminium |
| Framebevestiging | Flexibele framesteun met riemen |
| Aanbevolen maximale snelheid | 130 km/u |
| Certificering | Europese RDW-certificering |
| Garantie | 2 jaar |
| Onderhoud | Reiniging, smering, controle van bouten |
| Inhoud van de verpakking | Basisframe, snelkoppeling, plaatdrager, verlichting, riemen, enz. |
Veelgestelde vragen - Diamant I Pro-User
Gebruikersvragen over Diamant I Pro-User
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Fietsendrager in PDF-formaat gratis! Vind uw handleiding Diamant I - Pro-User en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Diamant I van het merk Pro-User.
GEBRUIKSAANWIJZING Diamant I Pro-User
NL: Montagehandleiding en Veiligheidsvoorschriften
- Introductie 4
Belangrijke informatatie 5
In elkaar zetten van de fietsdrager 6
Montage van de fietsdrager op de trekhaak 8 - De kentekenplaathouder 9
Deverlichting 10
Montage van de fiets op de fietsdrager 11
Veiligheidsvoorschriften 12
Onderhoud &garantie 13
Onderdelenlijst 14
Explosietekening 15
Inhaltsverzeichnis
Seite

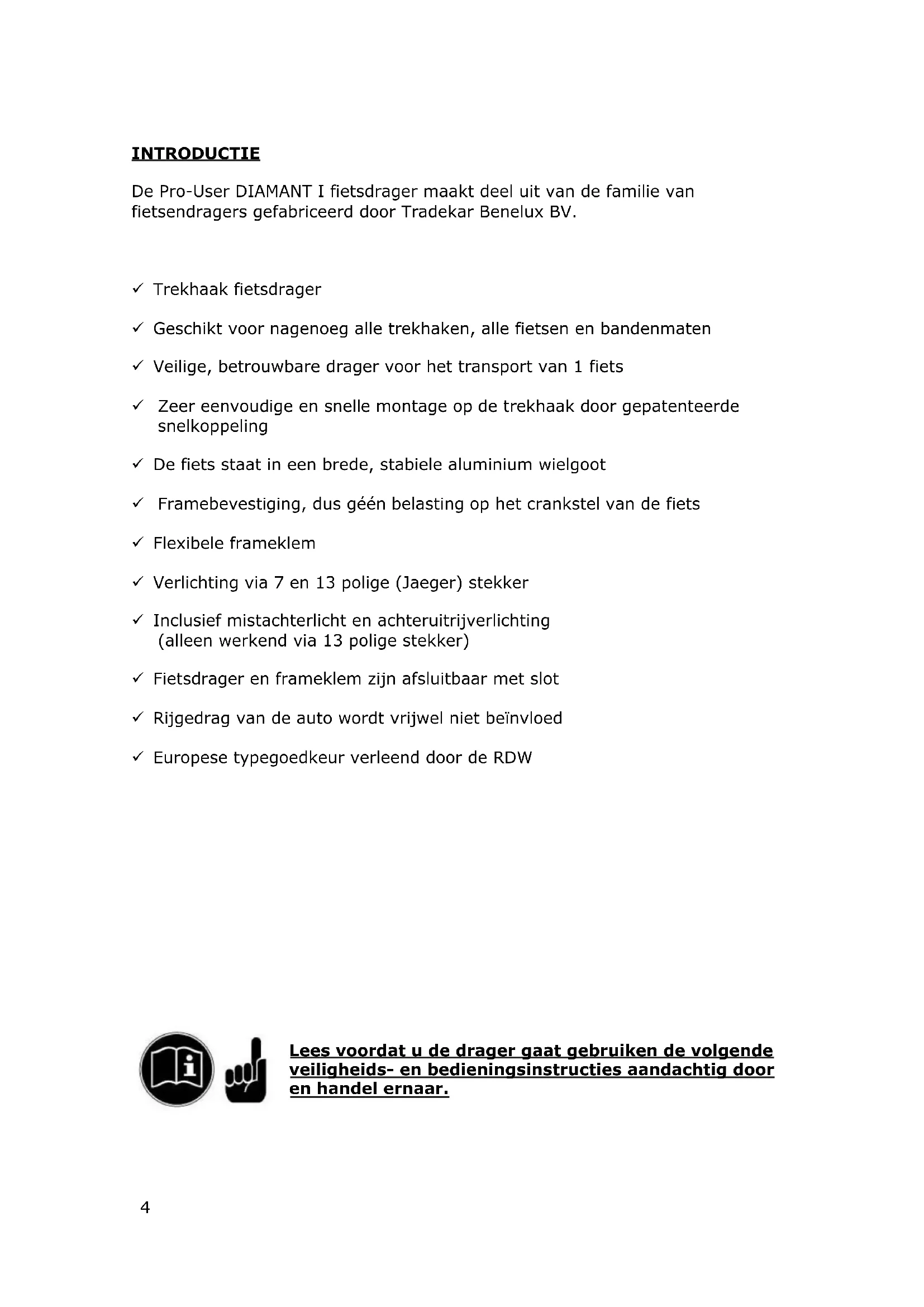

De Pro-User DIAMANT I fietsdrager maakt deel UIT van de familie van fietsendragers gefabriceerd door Tradekar Benelux BV.
Trekhaak fietsdrager
Geschikt voor nagenoeg alle trekhaken, alle fietsen en bandenmaten
Veilige, betrouwbare drager voor het transport van 1 fiets
Zeer eenvoudige en snelle montage op de trekhaak door gespatenteerde selnkoppeling
De fiets staat in een brede, stabiele aluminium vielgoot
✓ Framebevestiging, dus gén belasting op het crankstel van de fiets
Flexible framework
Verlichting via 7 en 13 polige (Jaeger) stekker
Inclusief mistachterlicht en weiteruitrijverlichting (alleen werkend via 13 polige stekker)
Fietsdrager en frameklem়ijn aftsluitbaar met slot
Rijgedrag van de auto worden vrijwel nicht beinvloed
Europese typegoedkeur verleend door de RDW
Lees voordat u de drager gaat gebruiken de volgende veiligheids- en bedieningsinstructies aandachtig dooren handel ernaar.
BELANGRIJKE INFORMATIE
Voor gebruik goed doorlezen!
Dit product Niet monteren en gebruiken voordat de montagehandleiding en veiligheidsvoorschriften geheel zich doorgelezen en duidelijk�.
De assemblage en montage van de fietsdrager alleen volgensdezemontagehandleiding uitvoeren.
De stappen die worden genoemd en de veiligheidsinstructies voor montage, bediening en gebruik van de fietsdrager,要去en beslist worden opgevolgd. Al dekleinste afwijking kan leiden tot verkeerde montage of verkeerd gebruik.
De drager is geschikt voor het vervoeren van maximaal een fiets. Let op de maximaal toelaatbare kogeldruk. U(Int)kunt deze vinden op het typeplaatje van de trekhaak van uw auto (bij de meeste auto's is deze 75kg) . Het totale gewicht van de drager inclusief de fiets mag Niet hoger+zijn dan de maximaal toelaatbare kogeldruk van de trekhaak.
De maximale belasting op de fietsdrager zich mag 30kg zich. Het eigen netto gewicht van de drager is ca. 9,5kg.
| Maximale kogeldruk | Gewicht fietsdrager | Max. belasting |
| 50kg | 9,5kg | Max. 30kg |
| 60kg | 9,5kg | Max. 30kg |
| 75kg | 9,5kg | Max. 30kg |
| 90kg | 9,5kg | Max. 30kg |
Niet geschikt voor het gebruik op aluminium trekhaken.
Deze montagehandleiding en veiligheidsvoorschriften in de auto bewaren.
CONSUMENTEN HELPDESK & SUPPORT
0345-470998 (maandag t/m vrijdag 8:30-12:30aar)
De fietsdrager要去 nog afgemonteerd worden. Haal alle onderdelen uit de verpakking en leg deze overzichtelijk neer. Per stap is duidelijk aangegeven welke onderdelen nodigঀn voor de montage van de fietsdrager.

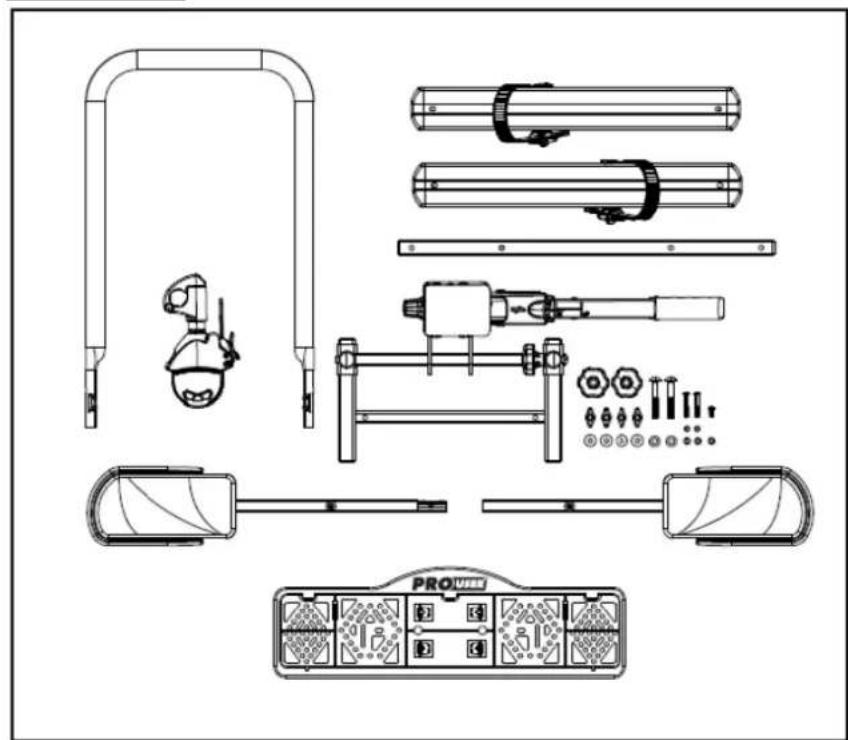

Onderdelen:
De montage:

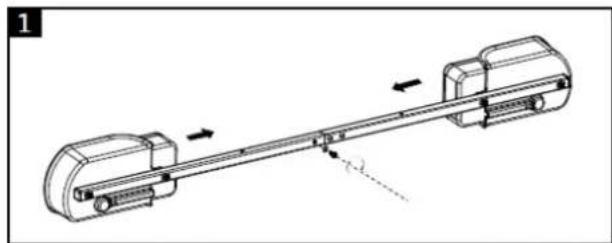

Monteer de twee lamphounders aan elkaar. Dit gebeurt door middel van een Klein ijzeren verbindingsstukje dat al aan een zijde voorgemonteerd zit. Schuif de rails in elkaar en schroef deze vast in het voorgemonteerde gaatje door middel van de bijgeleverde schroefje (M5x12) en ringetjes.

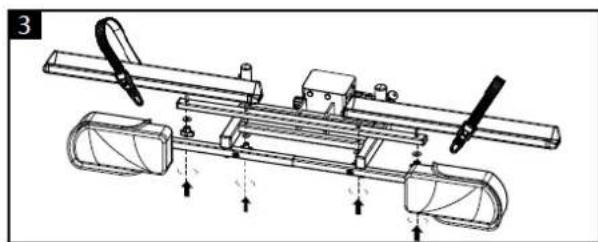

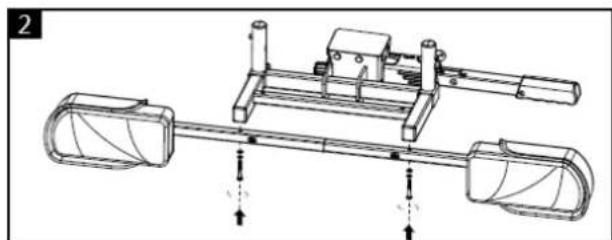

Monteer verwolgens de lamphouderrail aan de onderkant van het basisframe door middel van de twee M5x35 bouten en ringetjes.
Let er op dat de lamp met het mistachterlicht aan de linkerzijde van de drager bevestigd worden!
Leg de welhouder buis op het basisframe van de fietsdrager met de gatenrecht boven de gaten van het basisframe. Bevestig de welhoulders verrolgens met de vier T-bouten (schuif.Deze in onderzijde rail en plaats de eindkap in het rail uiteinde)
M6x50, M6x30, M6 sluitringen en M6 vleugelmoertjes.

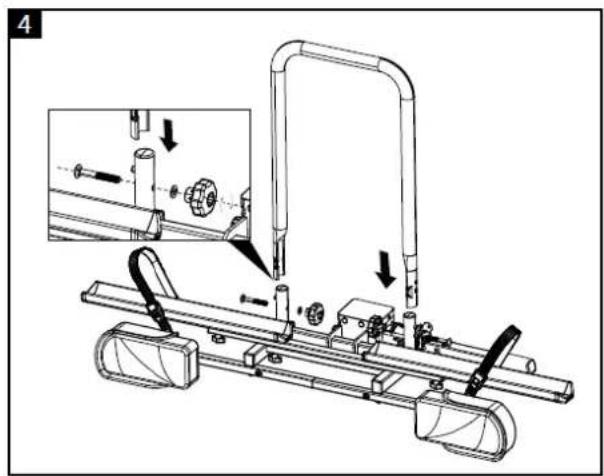

Plaats de U-vormige beugel gegen de buitenkant van de U-beugelhoulders op het binnenframe. Bevestig deze U-vormige beugel met de bijgeleverde slotbouten (M8x60), sluitingen en kunststof draaiknoppen. Zorg dat de draaiknop aan de binnenkant zit (zie afbeelding).
Let op: u dient de beiden knoppen stevig aan te draaien zodat de beugel goed op+zijnplaatskommen.

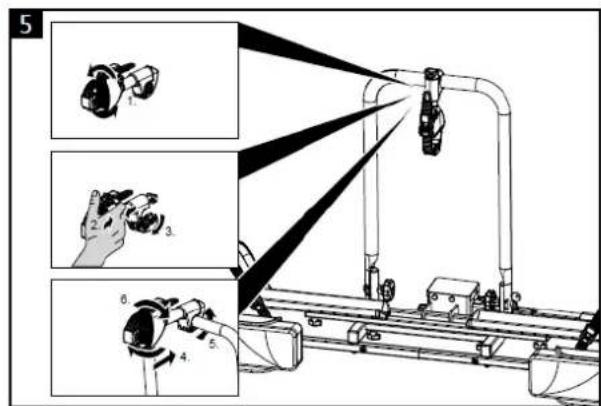

Draai de kunststof kop van de framehouser helemaal los, zodat de klemsluiting opengevouwen kan worden. Plaats de framehouser om de U-vormige beugel en draai.Deze zodenig aan dat de framehouser nog net draaibaar is (hier moet immers het frame van de fiets aan bevestigd worden).De spanbandzijde dient ter bevestiging van de fiets.

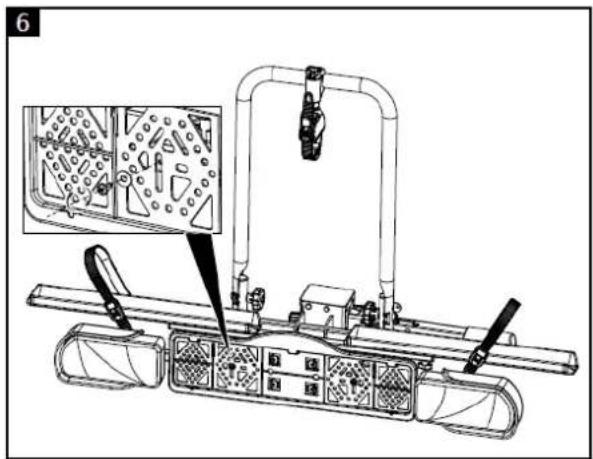

Draai de schroefjes voor het monteren van de kentekenhouseruit de lamphouder-rail en monteer verwolgens ook de kentekenhouser aan de rail. De kentekenhouser要去 op gelijke hoogte (of net ie's erboven) als de verlichting liggen.
Met de meegeleverde kabelbindertjes kan de kabel van de lampen aan de onderkant van de drager netjes vastgezet worden.
MONTAGE VAN DE FIETSDRAGER OP DE TREKHAAK
Allereerst is het verstandig om vertrouwd te raken met de snelkoppeling.
- Parkeer uw voertuig op een ylakke ondergrond.
Trek de handrem aan.
Een onjuiste of gebrekkige verbinding tussen fietsdrager en trekhaak kan leiden tot het losraken van de fietsdrager. Beschadigingen aan de fietsdrager bijvoorbeeld verbogen onderdelen, breuken of krassen, sluiten een veilig gebruik van de fietsdrager UIT.
- Vervang een beschadigde trekhaak.

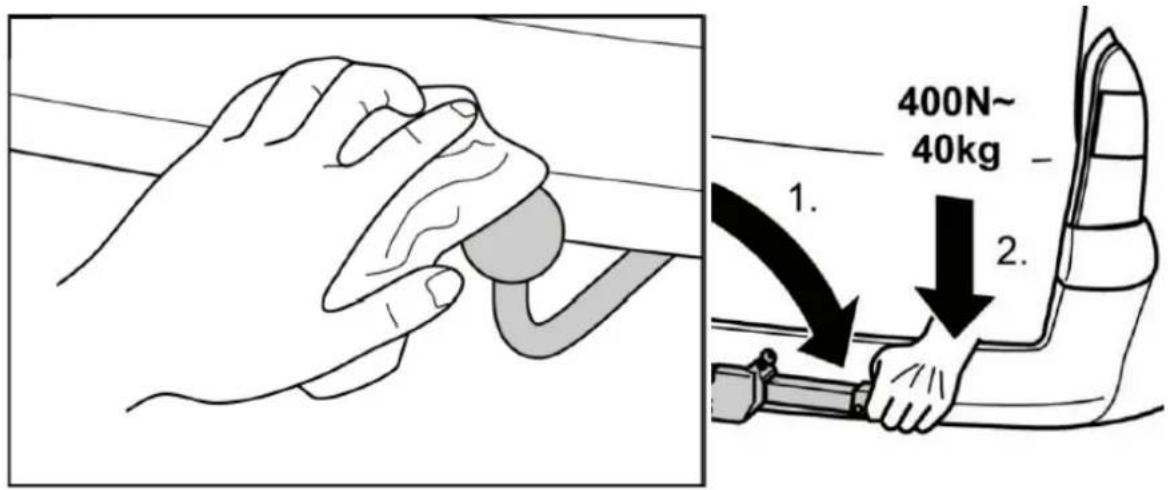

Reinig de bal van de trekhaak van yuil, stof of vet.
Monteer de fietsdrager nicht als keine beschadigd is.
Ga dan te werk zoals beschreiben onder "Onderhoud".

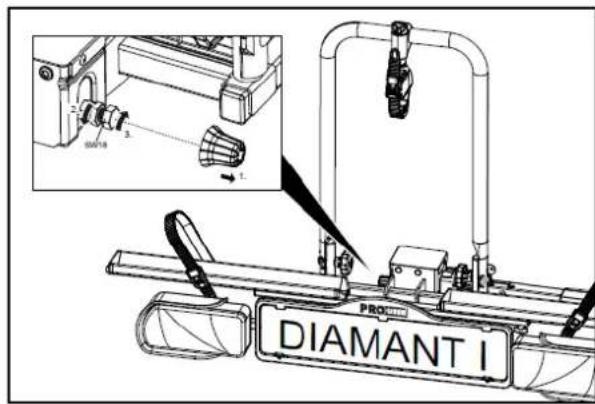

De snelkoppeling bestaat uit een huis dat bevestigd is aan de fietsdrager en een hefboom. Met behulp van de hefboom kan de snelkoppeling geopend en gesloten worden.
Ontgrendel de vergrendelschuif en open de snelkoppeling door de hendel vertikaal te zetten. Plaats de drager van bovenaf op de trekhaak. Druk de hendel van de snelkoppeling maar beneden (ca. 40kg) totdat deze Niet meer verder kan (hendel zal in horizontale positie blijven staan). Schuif de vergrendelschuif terug en vergrendel.Deze met het slot (zodat de hendel Nietmeer omhoog kan).Let erop dat de groene marketing zichtaar is.

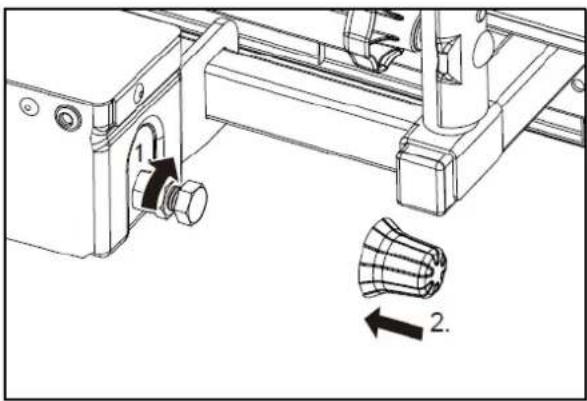

Test nu of de drager nog horizontal kan draaien op de trekhaak. Indien dit zo is dan haalt u de drager van de trekhaak en draait u de instelbout van de selnkoppeling iets in. Eerst de borgmoer losdraaien, instelschroef iets aandraaien en borgmoer wee vastdraaien.
Plaats de drager waar terug op de trekhaak en controllerer verrolgens opnieuw of de drager goed vast op de trekhaak zit (en Niet meer gemakkelijk te draaien is). Herhaal dit totdat de drager goed vast zit.
Let op: Zorg er.altijd voor dat de borgmoer van de instelbout waar goed vastgedraaid worden!

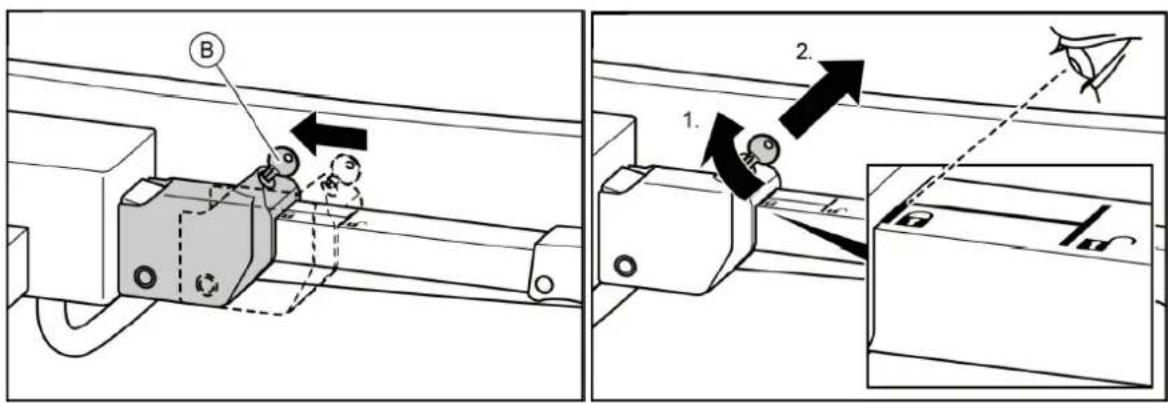

Indien de drager Niet meer eenvoudig te draaien is op de trekhaak, kan deSNelkoppeling afgesloten worden. Sluit de drager alteid af met het slot en haal de sleutel eruit. Bewaar deze sleutel zorgvuldig en op een veilige plek. De fietsdrager is nu ook gegen diefstal beveiligd.
Zorg er alkijd voor dat de selnkoppeling goed vergrendeld is en afgesloten met het slot. De drager mag nooit gebruikt worden indien deze Niet is vergrendeld en afgesloten.

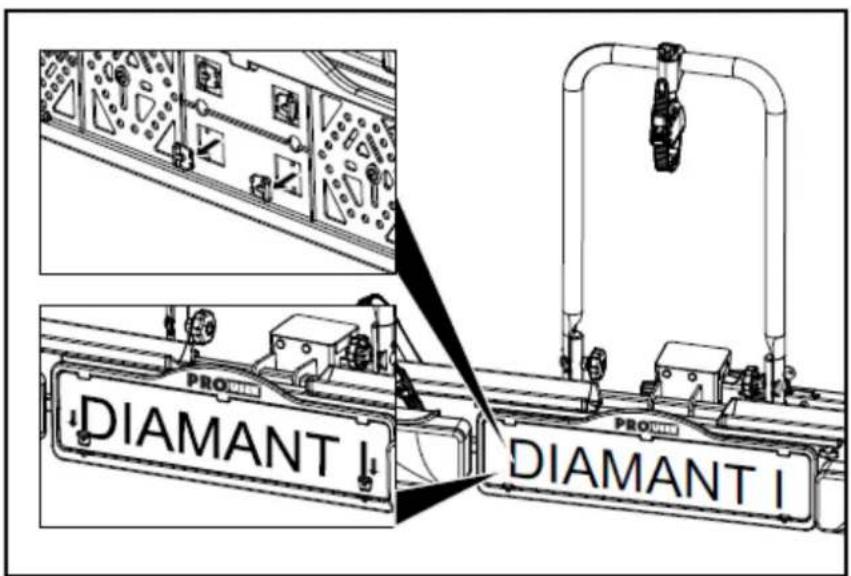

DE KENTEKENPLAATHOUDER
De bevestigingsclipjes (2) voor het bevestigen van de kentekenplaat�uiitdrukbaar en bevinden zich in de kentekenplaathouder (zie afbeeling).
DEVERLICHTING
Deze fietsdrager is uitgerust met verlichting. Deze verlichting kan aangesloten worden op de trekhaak stekkerdoos van uw auto. Aangezien er meerere soorten stekkers in omloop zich, heeft ze drager de keuze uit de gebruikelijke 7-polige stekker en de 13-polige stekker (Jaeger). Hierdoor is de drager geschikt voor elke trekhaak!
Beide stekkers zitten verwerkt in een behuizing. Over de stekker die nicht gebrukt worden,要去 het bijgeleverde afdekkapje gedaan worden.
| Universeel system 7 polig | 1/L 2/54G 3/31 4/R 5/58R 6/54 7/58L | Richtingaanwijzer links Mistachterlicht Massa Richtingaanwijzer rechts Achterlicht rechts Remlichen Achterlicht links Het anschuteruitrijlicht werkt nicht via de 7-polige stekker! | geel blauw wit groen bruin rood zwart |
| Jaeger system 13 polig (DIN 72.570) | 1 2 3 4 5 6 7 8 9 10 11 12 13 | Richtingaanwijzer links Mistachterlicht Massa Richtingaanwijzer rechts Achterlicht rechts Remlichen Achterlicht links Achteruitrijlicht Niet in gebruik Niet in gebruik Niet in gebruik Massa Niet in gebruik | geel blauw wit groen bruin rood zwart grijs |
Verwijder alle onderdelen van de fiets dieijdens het transport gemakkelijk verloren+kunnen gaan (E-bike accu's, fietspompen,能力和 speedometers, mandjes, fiestassen, fietszitjes enz.). Door de
hoge luchtweerstand en trillingen können deze onderdelen losraken en medeweggebruikers in gevaar brengen.

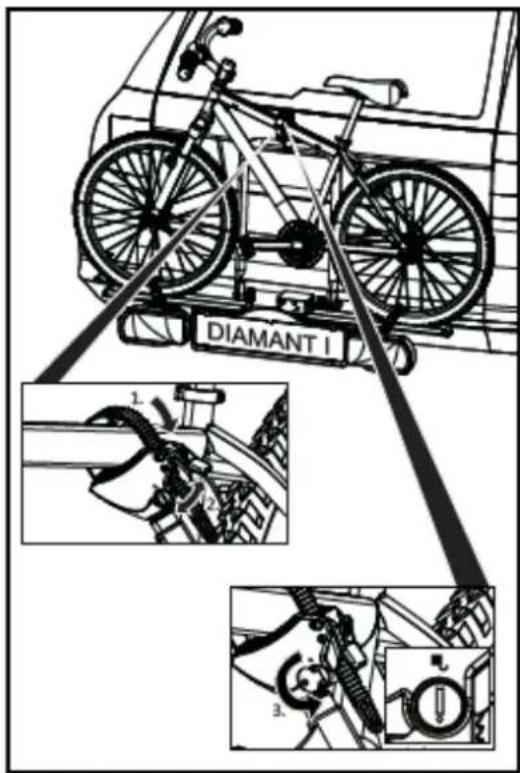

Plaats de fiets (max. 30kg) in de wilhouser en kaak hem met de framehouder vast aan de U-vormige beugel.
De framehouser is flexibel op de U-beugel te positioneren, maar ook flexibel op uw fiets te positioneren. Probeer de eerste keren welke positie in uw situatie het best werkt (en meest stabiele bevestiging is). Hoe hoger de framehouser aan de Ubeugel en fiets bevestigd is, hoe stabieler de fiets staat.
De fiets maakt u vast via de spanband. Door het gebruik van deze spanband kan elke fiets gemakkelijk vastgemaakt worden en worden het crankstel van de fiets nicht belast!

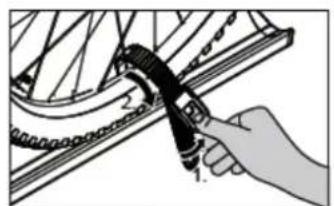

pump function
release function

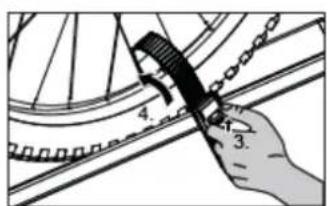

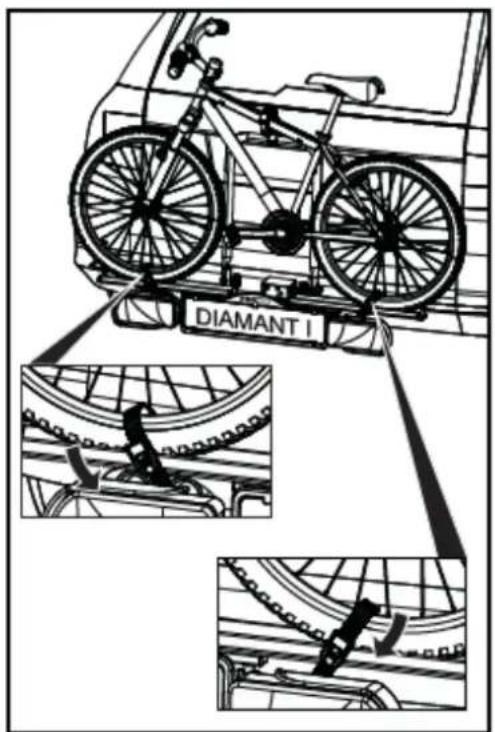

De wielen zet u vast door middel van de geintegreerde spanbandjes. Het losse spanbandje kunt u gebruiken om het voorwiel extra stabel vast tezetten.
Beveilig tenslotte uw fiets met de lange zwarte spanband (meegeleverd) Leg deze hiervoor om het frame van de fiets en om de U-beugel en trek de spanband verrolgens goed vast.
VEILIGHEIDVOORSCHRIFTEN
Houd de trekhaak schoon en vetvrij.
De drager zal zich na elke bevestiging op de kogel, tijdens de eerst gereden kilometers gaan "zetten". Controleer.daarom na de eerst gereden kilometers de bevestiging en stel, indien nodig, de koppeling strakker af.
Controleer de fietsdrager voor gebruik op beschadigingen. Beschadigde of versleten onderdelen dienen direct verrangen te worden. Gebruik uitsluitend originele verrangingsonderdelen.
Voer geen modificatiesuit aan de fietsdrager (mechanisch of elektronisch). Dit kan erg gevaarlijk zijn. Garantie claims worden Niet geaccepteerd en wij kunnen de juiste werkung van de fietsdrager Niet更是 garanderen indien modificaties zich uitgevoerd. Wijঃniet aansprakelijk voor welke schade dan ook veroorzaakt als resultaat van onjuiste installmentie, bediening of modificatie.
Controleer regelmatig de verlichting van de fietsdrager op een juiste werking.
Zorg er.altijd voor dat de fiets goed vastgezet worden door middel van de frameklem en de wiei spanbandjes.
Gebruik.altijd de extra spanband als extra beveiliging voor uw fiets. Leg deze om de U-beugel en het frame van de fiets en trek deze verrolgens goed vast.
Let op dat er geen onderdelen van de fietsijdens het transport verloren+kennen worden (E-bike accu's, fietspompen, snugheidsmeters, mandjes, fiestassen, fietszitjes enz.). Verwijder deze algtd voordat u gaat rijden!
Controleer regelmatig of alle spanbanden, draaiknuppen en bevestigingen goed vastzitten en indien nodig vastzetten.
Zorg er.altijd voor dat tijdens gebruik, de selnkoppeling goed vergrendeld en afgesloten is.
Tijdens het rijden de fiets Niet afdekken met een hoes.
Het rijden met een fietsdrager beinvloedt het weggedrag van de auto. Pas uw slelheidARAOM aan (max. 130km/u).Vermijd ook plotselinge remacties en stuurbewegingen.
Let op dat bij hetchyteruit rijden de auto langer is dan normal!
Voorts worden gewezen op de wettelijkke eisen die gelden voor het vervoer van goederen aan dechterzijde van uw voertuig.
Bij voertuigen met een elektrische parkeerhulp kan een foulmeling optreden, indien de fietsdrager gemonteerd is. Schakel de parkeerhulp uitijdens gebruik van de fietsdrager.
Indien de auto is voorzien van een automatische opening van de achechterklep, dan要去 deze worden uitgeschakeld of uitsluitend handmatig worden geopend, indien de fietsdrager is gemonteerd.
Vór gebruik van de autowas centrale de fietsdrager eerst van de trekhaak halen.
De fietsdrager is nicht geschickt voor "off road" gebruik.
Indien de drager nicht gebrukt worden, dient deze van de trekhaak gedemonteerd te worden.
In geval van defecten of problemen, alstublieft contact opnemen met uw Pro-User leverancier.
ONDERHOUD
De fietsdrager na gebruik schoon en droog opslaan. Eventueel afspuiten met een waterslang om modder, en andere vuiligheid te verwijdersen.
Houd de trekhaak van de auto schoon en vetvrij.
Houd de koppeling van de fietsdrager schoon en vetvrij.
Controleer regelmatig de fietsdrager op beschadigingen. Beschadigde of versleten onderdelen davon direct verwangen te worden. Gebruik uitsluitend originele verwangingsonderdelen.
Bouten en moeren van de fietsdrager regelmatig controleren en indien nodig aandraaien.
Beschadigingen aan de lak direct met een (grond)verf behandelen.
Draaiende en bewegende delen regelmatig smeren.
GARANTIE
Dit product heeft een garantiepiode van 2aar. Let op: de garantie dekt alleen een normal gebruik van de fietsdrager. Op geen enkele manier worden schade gedekt die ontstaan is door onjuist gebruik. Dit houdt ook in defecten of gebreken die+zijn ontstaan door slechte of onjuiste montage. Om ervoor zorg te dragen dat de garantie voorwaarden van toepassing+zijn dient u onderhoud volgens het onderhoudsvoorschrift uit te (laten) voeren. Wij behouden ons hetrecht om kosten in rekening te brengen die voortkomen uit reparaties van zaken die buiten once controle vallen zoals onjuiste of slechte montage, onjuist gebruik, schade door ongelukken, enz.

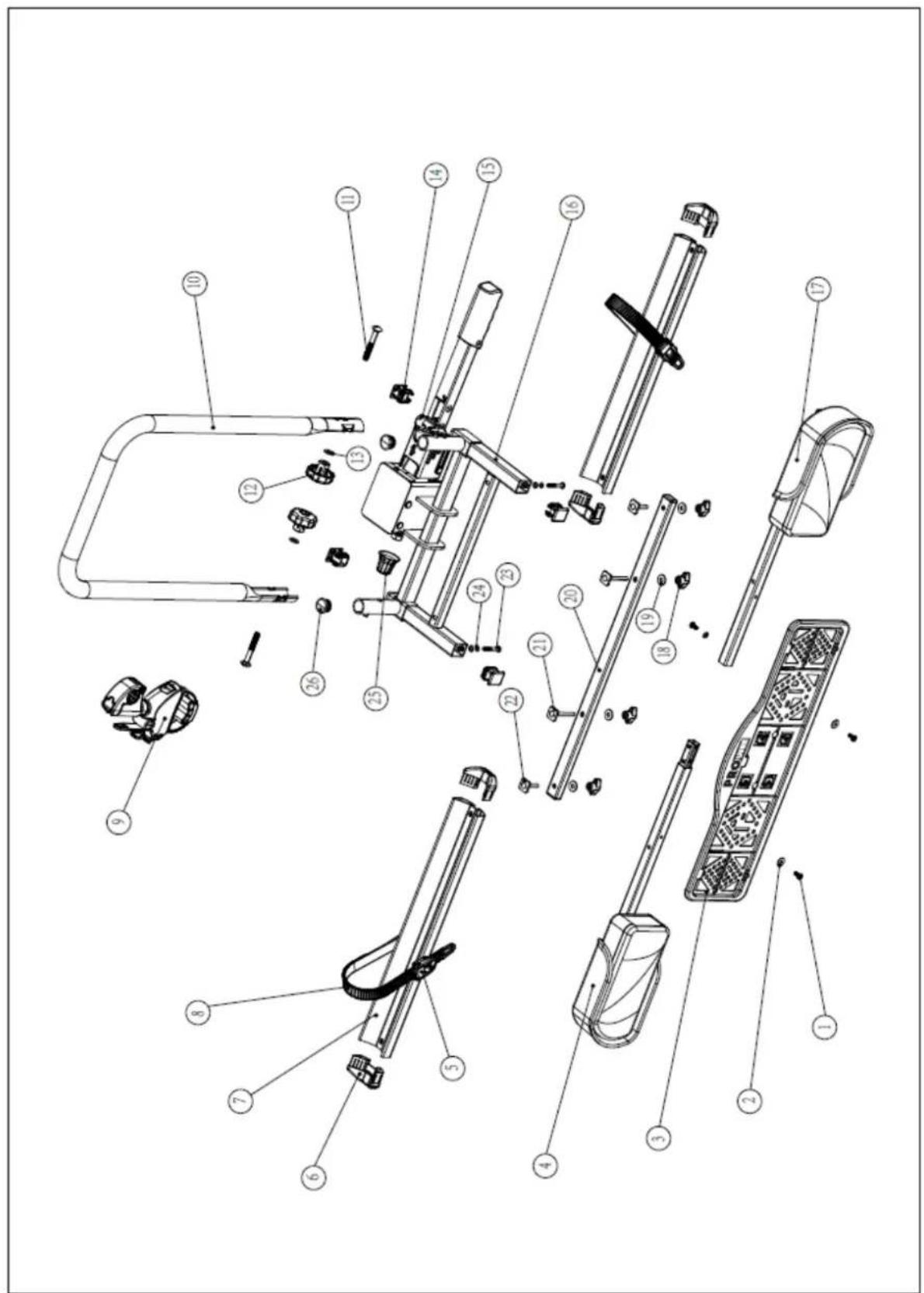

ONDERDELENLIJST
| Pos nr. | Omschrijving | Aantal | Maat |
| 1 | Schroefje | 3 | M5x12 |
| 2 | Sluiting | 3 | M5 |
| 3 | Kentekenplaathouder | 1 | |
| 4 | Achterlicht links | 1 | |
| 5 | Sluiting voor spanband | 2 | |
| 6 | Kunststof eindhoven wielhouder | 4 | |
| 7 | Wielhouder | 2 | |
| 8 | Spanband | 2 | |
| 9 | Framehouder kort | 1 | |
| 10 | U-beugel | 1 | |
| 11 | Slotbout | 2 | M8x60 |
| 12 | Kunststof draaiknop | 2 | M8 |
| 13 | Sluiting | 2 | M8 |
| 14 | Kunststof eindhoven | 4 | 30x25 |
| 15 | Sleutel voor snelkoppeling | 2 | |
| 16 | Basisframe met snelkoppeling | 1 | |
| 17 | Achterlicht rechts | 1 | |
| 18 | Kunststof vleugelmoer | 4 | M6 |
| 19 | Sluiting | 4 | M6 |
| 20 | Wielhouder buis | 1 | |
| 21 | T-bout | 2 | M6x50 |
| 22 | T-bout | 2 | M6x30 |
| 23 | Kruiskop bout | 2 | M5x35 |
| 24 | Veerring | 2 | M5 |
| 25 | Afdekdop koppelng stelbout | 1 | |
| 26 | Kunststof eindhoven | 2 | Ø26 |
