Producttype	Fietsendrager voor dakdragers
Merk	Pro-User
Model	Alustar
Categorie	Fietsendrager
Netto gewicht	3,6 kg
Maximale belasting	15 kg
Hoofdmateriaal	Hoogwaardig aluminium
Aantal fietsen vervoerd	1
Bevestiging op dakdragers	U-bouten en vleugelmoeren
Bevestiging fiets	Blokkeerarm met geïntegreerd antidiefstalwieltje
Compatibele framediameter	Tot 80 mm
Afmetingen compatibele dakdragers	Tot 50 x 45 mm
Aanbevolen maximumsnelheid	120 km/u
Montagetype	Op dakdragers
Aanbevolen onderhoud	Reinigen met waterstraal, regelmatig controleren en smeren
Reserveonderdelen	Originele reserveonderdelen beschikbaar
Garantie	2 jaar
Fabrikant	Tradekar International BV, Nederland
Klantenservice	Tel. [phone], e-mail [e-mail]
Off-road gebruik	Niet geschikt

Veelgestelde vragen - Alustar Pro-User

Hoe monteer ik de fietsendrager op de dakdragers?

Plaats de fietsendrager op de dakdragers, lijn de basisplaat uit boven de voorste stangen. Steek de U-bouten van onderaf door de stangen en bevestig met de plastic vleugelmoeren. Draai vervolgens de stervormige knoppen aan voor een spelingvrije bevestiging.

Hoe bevestig ik de fiets op de fietsendrager?

Plaats de fiets op de rail, positioneer het frame ter hoogte van de stangklem. Draai de PVC-knop vast, klap de "volte-face" schroef over het frame en draai aan. Sluit de stangklem met de meegeleverde sleutel. Bevestig de wielen met de zwarte banden door de daarvoor bestemde bevestigingspunten.

Wat is de maximale belasting die de fietsendrager kan dragen?

Het nettogewicht van de fietsendrager is 3,6 kg en de maximale belasting die hij kan dragen is 15 kg.

Kan ik deze fietsendrager gebruiken op een terreinwagen?

Nee, de fietsendrager is niet geschikt voor off-road gebruik van het voertuig.

Hoe onderhoud ik de fietsendrager?

Na gebruik reinigen met een waterstraal en drogen. Controleer regelmatig de bouten en moeren, draai ze indien nodig aan. Smeer de bewegende delen en behandel beschadigingen aan de lak onmiddellijk.

Welke maximumsnelheid moet ik aanhouden met de fietsendrager gemonteerd?

Pas uw snelheid aan, overschrijd 120 km/u niet. Wees voorzichtig bij harde wind.

Wat te doen bij een probleem of defect?

Neem contact op met uw Pro-User leverancier of de klantenservice op [phone] of per e-mail naar [e-mail].

Is de fietsendrager compatibel met alle frametypes?

Het is geschikt voor frames met een maximale diameter van 80 mm. Controleer de compatibiliteit voor gebruik.

Kan ik de fietsendrager permanent op het voertuig laten zitten?

Het wordt aanbevolen om de fietsendrager te demonteren buiten de gebruiksperiodes om veiligheids- en energieredenen. Verwijder hem ook voor een automatische wasstraat.

Waar kan ik reserveonderdelen voor deze fietsendrager vinden?

Gebruik uitsluitend originele reserveonderdelen. Neem contact op met uw verkoper of Tradekar klantenservice.

GEBRUIKSAANWIJZING Alustar Pro-User

NL: Montagehandleiding en Veiligheidsvoorschriften

I

n

h

o

u

d

s

o

p

g

a

v

e

•

I

n

t

r

o

d

u

c

t

i

e

•

B

e

l

a

n

g

r

i

j

k

e

i

n

•

In elkaar zetten van de fietsdrager

5

•

Montage van de fietsdrager op de dakdrager

6

•

Montage van de fiets op de fietsdrager

7

•

V

e

i

l

i

g

h

e

i

d

s

v

o

o

•

O

n

d

e

r

h

o

u

d

•

G

a

r

a

n

t

i

e

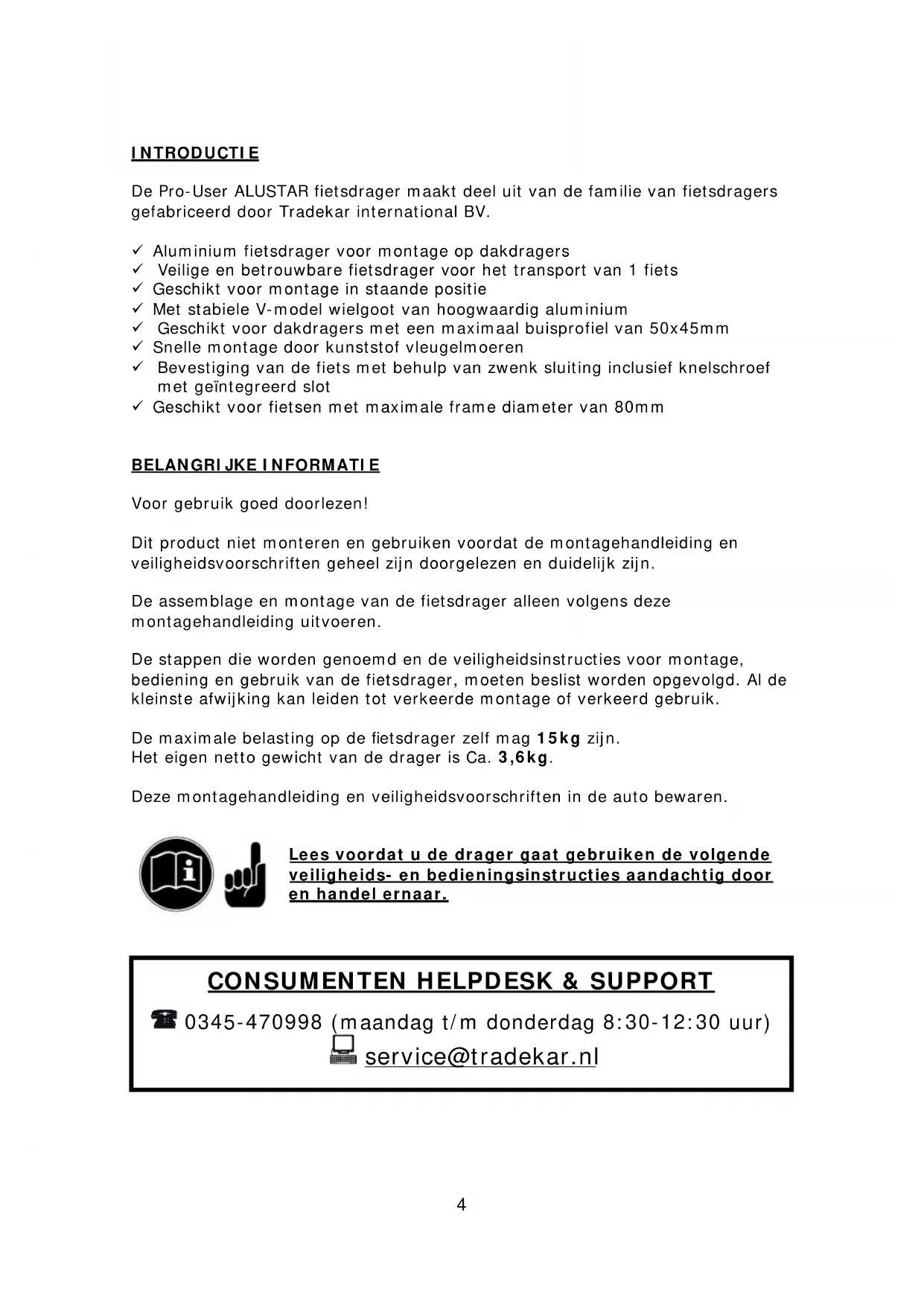

De Pro-User ALUSTAR fietsdrager maakt deel uit van de familie van fietsdragers gefabricceerd door Tradekar international BV.

Aluminium fietsdrager voor montage op dakdragers
Veilige en betrouwbare fietsdrager voor het transport van 1 fiets
Geschikt voor montage in staande positie
Met stabiele V-model wielgoot van hoogwaardig aluminium
Geschikt voor dakdragers met een maximaal buisprofiel van 50× 45mm
✓ Snelle montage door kunststof vleugelmoeren
Bevestiging van de fiets met behulp van zwenk sluiting inclusief knelschroef met geintegreerd slot
Geschikt voor fietsen met maximale frame diameter van 80mm

BELANGRIJKEINFORMATIE

Voor gebruik goed doorlezen!

Dit product Niet monteren en gebruiken voordat de montagehandleiding en veiligheidsvoorschriften geheel zich doorgelezen en duidelijk�n.

De assemblage en montage van de fietsdrager alleen volgensdezemontagehandleiding uitvoeren.

De stappen die worden genoemd en de veiligheidsinstrumentes voor montage, bediening en gebruik van de fietsdrager,要去en beslist worden opgevolgd. Al dekleinste afwijking kan leiden tot verkeerde montage of verkeerd gebruik.

De maximale belasting op de fietsdrager zich mag 15kg zich. Het eigeng netto gewicht van de drager is Ca. 3,6kg.

Deze montagehandleiding en veiligheidsvoorschriften in de auto bewaren.

Lees voordat u de drager gaat gebruiken de volgende veiligheids- en bedieningsinstrumenties aandachtig dooren handel ernaar.

CONSUMENTEN HELPDESK & SUPPORT

0345-470998 (maandag t/m donderdag 8:30-12:30 uu)

[e-mail]

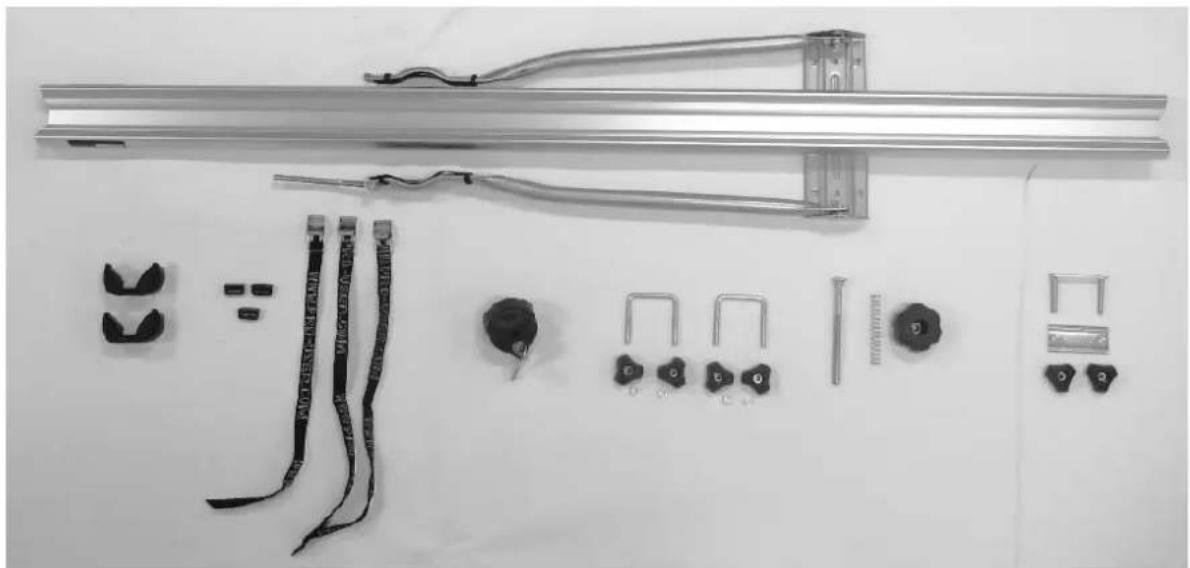

IN ELKAAR ZETTEN VAN DE FIETSDRAGER

Onderdelen:

Demontage:

Stap 1

Monteer de zwarte kunststof draaiknop met de lange slotbout en de veer op het bevestigingsframe, door de voorgemonteerde gaten. (photo 1 t/m 3).

Draai verwolgens de aflsuitbare kunststof draaiknop op de zwenkschroef bovenaan het bevestigingsframe (photo 4).

Stap 2

Draai de wilgoot om. Haal de twee eindhovenappen van de wilgoot af en schuif aan de voorkant (dat is de kant waar het bevestigingsframe voorgemonteerd is) twee spanbandhoudertjes in de sleuf. Schuif de dubbele schuifschroef aan dechterkant in de sleuf, gevolgd door het LASTe spanbandhoudertje. Schuif de eindhovenappen wee aan de uiteinden van de wilgoot terug.

De drager is nu klaar voor montage op de dakdrager van uw auto.

MONTAGE VAN DE FIETSDRAGER OP DE DAKDRAGER

Stap 1

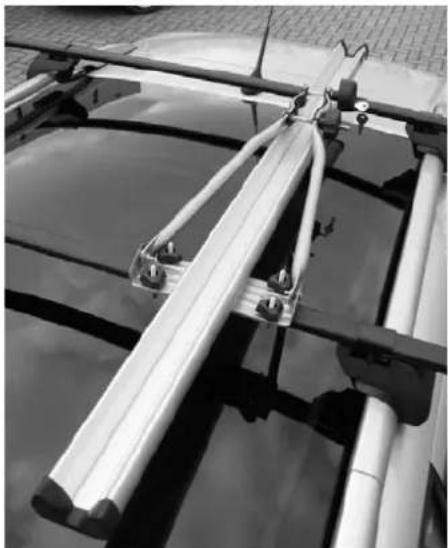

Leg de fietsdragerrecht op uw dakdragers. Zorg ervoor dat de grondplaat van het basisframerecht boven de voorste dakdrager op uw auto ligt. Plaats de twee u-beugeltjes vanaf de onderkant van de voorste stang van uw dakdrager, met de pootjesaar boven, door de voorgeboorde gaten van de grondplaat waar het bevestigingsframe aan bevestigd is. Vervolgens draait u deze aan de bovenkant vast door een sluitring en kunststof sterknop op elk pootje te bevestigen en deze cervolgens goed aan te draaien.

Stap 2

Plaats de dubbele schuifschroef zo dat de achefterste stang van uw dakdrager tussen de twee schroeven valt. Bevestig het onderplaatje nu tegen de onderkant van de stang en LAST de schroeven door de voorgeboorde gaten komen. Draai het geheel met de kunststof sterknoppen zodanig aan dat de fietsdrager vast op de dakdrager zit en Niet meer verschuiven kan.

Belangrijk: Controleer nogmaals of alle kunststof vleugelmoeren goed aangedraaid zich.

De fietsdrager is nu maar voor gebruik!

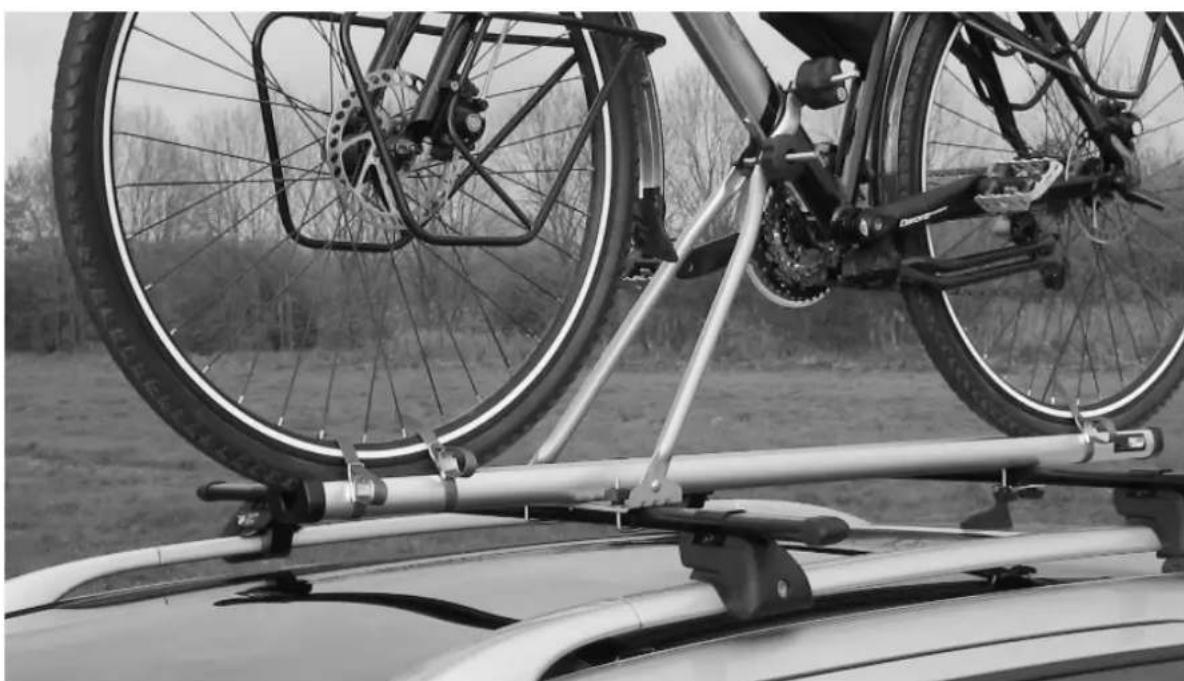

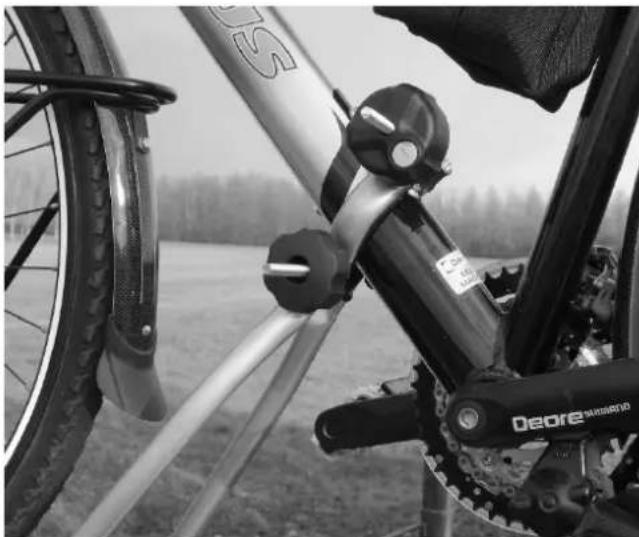

Til uw fiets met het voorwiel maar voren op de wilgoot van de fietsdrager en kantel de bevestigingsframeaar boven toe totdat de frameklem om de Voorste schuine framebuis van uw fiets zit. Draai verrolgens de kunststof draaiknop aan.Kantel de zwenkschroef over het frame en draai de afsluitbare kunststof draaiknop stevig aan.Sluit de klem tot slot af met bijgeleverde sleutel. Bewaar deze sleutel zorgvuldig.

Stap 2

Zet de wielen van uw fiets vast met de zwarte spanbandjes. Schuif elk spanbandje door de speciale spanbandhoudertjes, die u erder in de sleuf van de wilgoot bevestigd heeft. Vervolgens trekt u elk bandje aan de bovenkant van de wilgoot rond het WIel en door de clip.

Let op dat het voorwiel met dubbele spanbandjes bevestigd worden!

Controleer de eerste keer dat u gaat rijden na een korte rijafstand de schroefverbindingen. Blijf deze regelmatig controleren wanner u met de fietsdrager rijdt.

Let voor het vertrek.altijd op een correcte bevestiging en gebruik ALTIJD de bijgeleverde spanbanden.

Het rijden met een fietsdrager op het dak beinvloedt het weggedrag van de auto. Pas uw snugelheid waarom aan (max. 120km/ u). Vermijd ook plotselinge remacties en stuurbewegingen. Houd er rekening mee dat het rijgedrag van uw auto ook bij zichwind en in bochten wezenlijk verandert.

LET OP: Als de fiets gemonteerd is, dient u bij ondergrondse parkeergarages, tunnels enz. rekening te houden met de grotere hoogte van de auto.

De gegevens van de autoprikant en de fabrikant van uw dakdragers dient u goed in de gaten te houden en op te volgen. Let hierbij vooral op het maximum draagvermogen op het dak van uw auto, zoals aangegeven door uw autoprikant.

Er mogen geen delen van de fiets (bijvoorbeeld pedalen) buiten de dakrand van de auto uitsteken.

Let op dat er geen onderdelen van de fiets tijdens het transport verloren+kennen worden (accu's, fietspompen,能力和 smeters, mandjes, fiestassen, fietszitjes enz.). Verwijder们都 voordat u gaat rijden!

Indien u de fietsdrager nicht gebrukt dient deutsche te worden gedemonteerd omwille van de veiligheid van de andere verkeersdeelnemers en voor de energiebesparing.

Voor gebruik van de autowas centrale de fietsdrager eerst demonteren.

De fietsdrager is nicht geschickt voor "off road" gebruik.

In geval van defecten of problemen, alstublieft contact opnemen met uw Pro-User leverancier.

Eigen gewicht van de fietsdrager: 3,6kg.

Maximum draaglast van de fietsdrager: 15kg.

ONDERHOUD

De fietsdrager na gebruik schoon en droog opslaan. Eventueel afspuiten met een waterslang om modder, en andere vuiligheid te verwijdersen.

Controleer regelmatig de fietsdrager op beschadigingen. Beschadigde of versleten onderdelen dienen direct verrangen te worden. Gebruik uitsluitend originele verrangingsonderdelen.

Bouten en moeren van de fietsdrager regelmatig controleren en indien nodig aandraaien.

Beschadigingen aan de lak direct met een (grond)verf behandelen.

Draaiende en bewegende delen regelmatig smeren.

GARANTIE

Dit product heeft een garantiepiode van 2aar. Let op: de garantie dekt alleen een normala gebruik van de fietsdrager. Op geen enkele manier worden schade gedekt die ontstaan is door onjuist gebruik. Dit houdt ook in defecten of gebreken die+zijn ontstaan door slechte of onjuiste montage. Om ervoor zorg te dragen dat de garantie voorwaarden van toepassing zichn dient u onderhoud volgens het onderhoudsvoorschrift uit te (laten) voeren. Aanspraak makes op garantie zonder aankoopbewijs is Niet möglichk. Wij behouden ons hetrecht om kosten in rekening te brengen die voortkommen uit reparaties van zaken die buiten once controle vallen zoals onjuiste of slechte montage, onjuist gebruik, schade door ongelukken, enz.
