UM16VST - Mengpaneel HiKOKI - Gratis gebruiksaanwijzing en handleiding

Producttype	Bouwmixer
Merk	HiKOKI
Model	UM16VST
Voedingsspanning	230 V~
Opgenomen vermogen	1500 W
Onbelaste snelheid (laag)	150 – 300 min⁻¹
Onbelaste snelheid (hoog)	300 – 650 min⁻¹
Diameter van de mengkorf	160 mm
Gewicht (zonder snoer)	5,6 kg
Snelheidsinstelling	Instelknop met voorinstelling
Continuvergrendeling	Ja, via een vergrendeling op de trekker
Toepassingen	Mortel, gips, lijmen, oplosmiddelvrije verven, vernissen
Veiligheid	Stoppen bij loslaten van de trekker; vergrendeling voor continu gebruik; gehoorbescherming gebruiken
Onderhoud	Regelmatige reiniging; controle en vervanging van koolborstels
Slijtageonderdelen	Koolborstels (specifiek referentienummer)
Meegeleverde accessoires	Mengkorf 160 mm, sleutel, 1 paar koolborstels
Geluidsvermogensniveau	104 dB(A)
Geluidsdrukniveau	93 dB(A) (onzekerheid 3 dB(A))
Trillingsemissie	2,7 m/s² (onzekerheid 1,5 m/s²)
Garantie	Conform de nationale regelgeving; garantie dekt geen verkeerd gebruik
Klantenservice	Erkende HiKOKI servicecentra

Veelgestelde vragen - UM16VST HiKOKI

Hoe verander ik de snelheid op de UM16VST?

Zorg ervoor dat de schakelaar in de UIT-stand staat en de machine volledig stilstaat voordat u de snelheid wijzigt. Draai de snelheidsregelknop (afb. 3): cijfer '1' staat voor lage snelheid (150-300 min⁻¹), cijfer '2' voor hoge snelheid (300-650 min⁻¹). Als de knop moeilijk draait, draai dan de spindel iets rond.

Hoe installeer ik de mengkorf?

Schakel de stroom uit en haal de stekker uit het stopcontact. Schroef de mengkorf op de spindel door de spindel met een sleutel vast te houden en de mengkorf met een andere sleutel met de klok mee te draaien (gezien van voren). Stevig aandraaien. Demonteer in omgekeerde volgorde.

Wat moet ik doen als de machine overmatig trilt?

Controleer of de mengkorf correct is geïnstalleerd en vastzit. Zorg ervoor dat de spindel niet beschadigd is. Als de trilling aanhoudt, stop dan het gereedschap en neem contact op met een erkend HiKOKI-servicecentrum.

Hoe reinig ik de mixer na gebruik?

Haal de stekker uit het stopcontact. Reinig de mengkorf en spindel met een droge doek; voorkom dat water of vloeistoffen in het motorhuis binnendringen. Berg het gereedschap op in een droge ruimte, met de motor omhoog.

Wanneer moet ik de koolborstels vervangen?

Koolborstels zijn slijtageonderdelen. Vervang ze zodra ze te versleten zijn om motorschade te voorkomen. Gebruik uitsluitend originele HiKOKI-koolborstels met het op het schema vermelde nummer.

Kan ik deze mixer gebruiken voor verf?

Ja, de UM16VST is ontworpen voor het mengen van poedervormige bouwmaterialen zoals mortel, gips, lijmen, maar ook oplosmiddelvrije verven en vernissen. Gebruik geen brandbare oplosmiddelen.

Hoe gebruik ik de schakelaarvergrendeling?

Trek voor continu werken de trekker en druk vervolgens op de vergrendeling; het gereedschap blijft draaien zonder de trekker ingedrukt te houden. Om te stoppen, trekt u de trekker opnieuw in om de vergrendeling los te laten.

Welke accessoires worden meegeleverd?

Standaard accessoires zijn: een 160 mm mengkorf, een sleutel en een paar koolborstels. Deze kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Wat moet ik doen bij oververhitting?

Stop onmiddellijk het gereedschap en haal de stekker eruit. Laat het volledig afkoelen voordat u het opnieuw gebruikt. Controleer of de ventilatieopeningen niet zijn geblokkeerd. Als het probleem aanhoudt, laat het gereedschap dan repareren door een erkend servicecentrum.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen, waaronder koolborstels en de mengkorf, zijn verkrijgbaar bij erkende HiKOKI-servicecentra. Overhandig bij uw verzoek de lijst met reserveonderdelen.

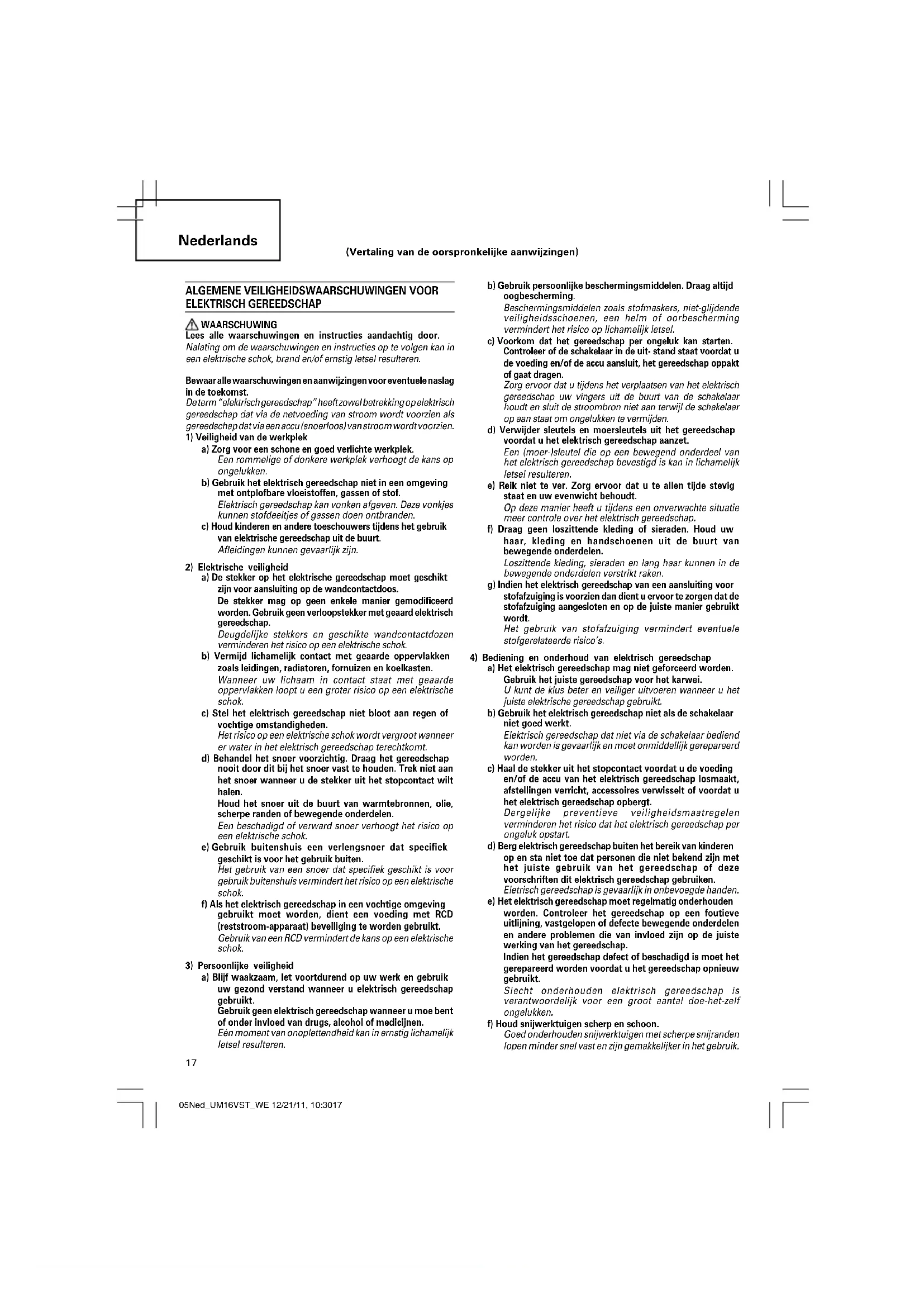

GEBRUIKSAANWIJZING UM16VST HiKOKI

Lees alle waarschuwingen en instructies aandachtig door.

Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term "elektrisch gereedschap" heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien. 1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.
Een rommelige of donkere werkplek verhoogt de kans op ongelukken.
b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoffen, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkje kunnen stofdeeltjes of gassen doen ontbranden.
c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos.
De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.
Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt.

d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt. Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt.
Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen.
Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming.
Beschermingsmiddelen zoals stofmaskers, niet-glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel.
c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit- stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.
Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.
d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.
e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap.
f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen.
Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken.
g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt.
Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico's.
4) Bediening en onderhoud van elektrisch gereedschap
a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei.
U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt.
b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt.
Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden.
c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt.
Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.
d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen.
e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap.
Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.
Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken.
f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

Nederlands

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoelt, kan resulteren in een gevaarlijke situatie.

5) Onderhoudsbeurt

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft.

VOORZORGMAATREGELEN

Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

WAARSCHUWINGEN BIJ HET GEBRUIK VAN DE MACHINE

1. Gebruik het gereedschap niet voor explosieve materialen (bijvoorbeeld licht ontbrandbare vloeistoffen). Elektrisch gereedschap veroorzaakt vonken waardoor dampen kunnen ontbranden.
2. Mocht het gereedschap in het te roeren materiaal vallen, moet u direct de stekker uit het stopcontact trekken en het gereedschap door een onderhoudsmonteur laten controleren.

Materiaal dat in het gereedschap is gedrongen, kan schade en elektrische schokken veroorzaken.

1. Houd de machine tijdens het gebruik altijd stevig vast met beide handen en zorg voor een veilige houding. Het gereedschap is beter te sturen met twee handen.

2. Werk niet met materiaal dat asbest bevat. Asbest wordt als kankerverwekkend beschouwd.

3. Neem beschermende maatregelen als tijdens het werk stof kan ontstaan dat gevaarlijk voor de gezondheid is, kan ontbranden of kan ontploffen. Voorbeeld: Sommig stof wordt als kankerverwekkend beschouwd. Draag een stofmasker en werk met een stofafzuiger als deze kan worden aangesloten.

4. Wacht altijd tot de machine volledig tot stilstand is gekomen voordat u hem neerzet. Het ingestoken gereedschap kan vastlopen waardoor u het beheer over de machine kunt kwijtraken.

5. Gebruik de machine nooit als het snoer is beschadigd. Raak het beschadigde snoer niet aan en trek de stekker uit het stopcontact als het snoer tijdens het werk beschadigt. Beschadigde snoeren verhogen de kans op elektrische schokken.

6. Bij het gebruiken van nat materiaal in een mixer moet u voorkomen dat dit tot het motordeel opspat.

7. Sluit machines die in de buitenlucht worden gebruikt via een aardlekschakelaar aan (RCD, Residual Current Device).

TECHNISCHE GEGEVENS

Model UM16VST UM12VST
Voltage (verschillende van gebied tot gebied)*	230V ~
Opgenomen vermogen 1500 W* 1100 W*
Snelheden 1 2	1	2
Toerental onbelast 150 – 300 min	-1	300 – 650 min-1	150 – 300 min-1	300 – 650 min-1
Roerder 160 mm 120 mm
Gewicht (zonder Kabel)	5,6 kg		5,4 kg

* Kontroleer het naamplaatje op het apparaat, daar het apparaat afhankelijk van het gebied waar het verkocht wordt gewijzigd kan worden.

STANDARD TOEBEHOREN

(1) Roerstaaf 160 mm (UM16VST) of 120 mm (UM12VST) .... 1
(2) Moersleutels 2
(3) 1 paar extra koolborstels .... 1 De standaard toebehoren kunnen zonder aankondiging op ieder moment worden veranderd.

TOEPASSINGSGEBIEDEN

Mengen van verpulverde bouwmaterialen zoals metselspecie, gips, lijm, evenals oplossingsvrije verf, vernis en gelijksoortige materialen.

VOOR BEGIN VAN HET WERK

1. Netspanning

Controleren of de netspanning overeenkomt met de opgave op het naamplaatje.

2. Netschakelaar

Controleren of the entschakelaar op "UIT" staat. Wanneer de stekker op het net aangesloten is, terwijl de schakelaar op "AAN" staat, begint het gereedschap onmiddellijk te draaien, hetwelk ernstig gevaar betekent.

3. Verlengsnoer

Wanneer het werkterrien niet in de buurt van een stopcontact ligt, dan moet men gebruik maken van een verlengsnoer, dat voldoende dwarsprofiel en voldoende nominaal vermogen heeft. Het verlengsnoer moet zo kort mogelijk gehouden worden.

4. De roerstaaf plaatsen en verwijderen (Afb. 2) LET OP

Controleer om ernstige ongelukken te voorkomen of de schakelaar in de UIT-stand staat en de stekker niet in het stopcontact zit.

(1) Schroef de roerstaaf op de boorkop. Houd de boorkop in positie met de moersleutel en draai de roerstaaf met een andere moersleutel met de klok mee (gezien vanaf de voorkant). Goed aandraaien.
(2) De demontage vindt in de omgekeerde volgorde plaats.

Nederlands

5. Omschakelen van een hoog toerental naar een laag toerental

Voor het veranderen van toerental moet men zich ervan overtuigen dat de schakelaar op UIT staat en de machine zich niet meer beweegt.

Voor het veranderen van toerental draait u de toerentalkiezer in de gewenste richting, zoals aangeduid wordt in Afb. 3 d.m.v. de pijl. Het op de kast ingeslagen d.m.v. de pijl. Het op de kast ingeslagen chijfer "1" betekent laag toerental, het cijfer "2" betekent een hoog toerental.

Indien het moeilijk is om de toerentalkiezer te draaien, draai de as dan eerst enigszins naar rechts of links en probeer de toerentalkiezer vervolgens opnieuw te draaien.

GEBRUIK

1. Bediening van de schakelaar (Afb. 4)

○Wanneer u de trekker indrukt, gaat het gereedschap draaien.

Wanneer u de trekker loslaat, stopt het gereedschap.

○Als u de trekker indrukt en vervolgens de vergrendeling gebruikt, zal de boormachine met het ingestelde toerental blijven draaien. Druk de trekker nog eens een beetje in om de vergrendeling op te heffen en de boormachine uit te kunnen schakelen.

2. De snelheid instellen

U kunt van tevoren het gewenste toerental instellen met de toerentalregeling. (Afb. 5)

ONDERHOUD EN INSPECTIE

1. Opbergen en reinigen

Bewaar de mixer op een droge plaats met de motordelen omhoog.

Vermijd bij het reinigen van de mixer dat water of andere vloeistoffen bij de motordelen komen.

2. Inspectie van de boor en schroefdraadsnijder

Aangezien het verder gebruiken van een versleten boor of schroefdraadsnijder het bedrijsvermogen vermindert en eventueel een overbelasting van de motor kan veroorzaken, moet de boor of schroefdraadsnijder meteen vervangen of geslepen worden, wanneer een bovenmatige slijtage worden, wanneer een bovenmatige slijtage wordt vastgesteld.

3. Onderhoud van de motor

De motorvikkeling is het "hart" van het electrische gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/of met olie of water bevochigd wordt.

4. Inspectie van de koolborstels

Bij de motor zijn koolborstels gebruikt, die onderhevig zijn aan slijtage. Buitengewoon versleten koolborstels leiden tot problemen bij de motor. Dientengevolge dienen de koolborstels vervangen te worden met borstels die hetzelfde nummer. Bovendien moeten de koolborstels altijd schoon zijn en zich in vrij de borstelhouders bewegen kunnen.

LET OP

Voor het vervangen van de koolborstels moet u altijd originele HiKOKI koolborstels nummer zoals in de afbeelding aangegeven gebruiken.

5. Het wisselen van de koolborstel

Men demonteert de borsteldeksel met een steeksleutel. Men kan de koolborstel dan gemakkelijk verwijderen.

6. Lijst vervangingsonderdelen

LET OP

Reparatie, modificatie en inspectie van HiKOKI elektrisch gereedschap dient te worden uitgevoerd door een erkend HiKOKI Service-centrum.

Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende HiKOKI Service-centrum wanneer u om reparatie of ander onderhoud verzoekt.

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

MODIFICATIES

HiKOKI elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen makenvan de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen zonder voorafgaande kennisgeving gewijzigd worden.

GARANTIE

De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie.

AANTEKENING

Op grond van het voortdurende research-en ontwikkelingsprogramma van HiKOKI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden.

Informatie betreffende luchtgeluid en trillingen

De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau: 104 dB (A) Gemeten A-gewogen geluidsdrukniveau: 93 dB (A) Onzekerheid KpA: 3 dB (A)

Draag gehoorbescherming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745.

Geen belasting:

Trillingsemissiewaarde ah = 2,7 m/s²

Onzekerheid K = 1,5 m/s²

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaardtestmethode en is bruikbaar om meerdere gereedschappen met elkaar te vergelijken.

U kunt dit ook als beoordeling vooraf aan de blootstelling gebruiken.

WAARSCHUWING

○De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt.

○Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd).
