UM16VST - Mikserbord HiKOKI - Gratis bruksanvisning og manual

Produkttype	Byggematerialeblander
Merke	HiKOKI
Modell	UM16VST
Forsyningsspenning	230 V~
Inntakseffekt	1500 W
Tomgangshastighet (lav)	150 – 300 min⁻¹
Tomgangshastighet (høy)	300 – 650 min⁻¹
Blandeskivens diameter	160 mm
Vekt (uten ledning)	5,6 kg
Hastighetsinnstilling	Kontrollhjul med forhåndsinnstilling
Kontinuerlig låsing	Ja, ved avtrekkerstopp
Bruksområder	Mørtel, gips, lim, løsemiddelfrie malinger, lakk
Sikkerhet	Stopp ved avtrekkerens slipp; låsing for kontinuerlig arbeid; bruk hørselsvern
Vedlikehold	Regelmessig rengjøring; kontroll og utskifting av kullbørster
Slitedeler	Kullbørster (spesifikk ref.)
Medfølgende tilbehør	Blandeskive 160 mm, nøkkel, 1 par kullbørster
Lydeffektnivå	104 dB(A)
Lydtrykknivå	93 dB(A) (usikkerhet 3 dB(A))
Vibrasjonsemisjon	2,7 m/s² (usikkerhet 1,5 m/s²)
Garanti	I henhold til nasjonale forskrifter; garantien dekker ikke feil bruk
Ettermarkedsservice	HiKOKI autoriserte servicesentre

Ofte stilte spørsmål - UM16VST HiKOKI

Hvordan endre hastigheten på UM16VST?

Før du endrer hastighet, kontroller at bryteren er i AV-posisjon og at maskinen er fullstendig stoppet. Drei hastighetsendringsknappen (Fig. 3): tallet '1' tilsvarer lav hastighet (150-300 min⁻¹), tallet '2' tilsvarer høy hastighet (300-650 min⁻¹). Hvis knappen er vanskelig å dreie, drei spindelen lett.

Hvordan installere blandeskiven?

Slå av strømmen og trekk ut støpselet. Skru blandeskiven på spindelen ved å holde spindelen med en nøkkel og dreie skiven med klokken (sett forfra) med en annen nøkkel. Stram godt. For demontering, gjør motsatt.

Hva gjør jeg hvis maskinen vibrerer for mye?

Kontroller at blandeskiven er riktig installert og strammet. Forsikre deg om at spindelen ikke er skadet. Hvis vibrasjonen vedvarer, stopp verktøyet og kontakt et autorisert HiKOKI servicesenter.

Hvordan rengjøre blanderen etter bruk?

Trekk ut støpselet. Rengjør blandeskiven og spindelen med en tørr klut; unngå at vann eller væske kommer inn i motordelen. Oppbevar verktøyet på et tørt sted, motor opp.

Når bør kullbørstene byttes?

Kullbørster er slitedeler. Bytt dem så snart de er for slitte for å unngå skade på motoren. Bruk kun originale HiKOKI kullbørster med nummer angitt på skjemaet.

Kan jeg bruke denne blanderen til maling?

Ja, UM16VST er designet for å blande pulveriserte byggematerialer som mørtel, gips, lim, samt løsemiddelfrie malinger og lakk. Ikke bruk brannfarlige løsemidler.

Hvordan bruke bryterlåsen?

For kontinuerlig arbeid, trekk avtrekkeren og trykk deretter på stoppknappen; verktøyet fortsetter å gå uten å holde avtrekkeren. For å stoppe, trekk avtrekkeren igjen for å løse ut stoppknappen.

Hvilket tilbehør følger med apparatet?

Standardtilbehør inkluderer: en blandeskive på 160 mm, en nøkkel, og et par kullbørster. De kan endres uten forvarsel.

Hva gjør jeg ved overoppheting?

Stopp umiddelbart verktøyet og trekk ut støpselet. La det avkjøles helt før gjenbruk. Kontroller at ventilasjonsspalter ikke er tilstoppet. Hvis problemet vedvarer, få verktøyet reparert av et autorisert servicesenter.

Hvor finner jeg reservedeler?

Reservedeler, inkludert kullbørster og blandeskive, er tilgjengelige hos autoriserte HiKOKI servicesentre. Legg frem reservedelslisten når du forespør.

BRUKSANVISNING UM16VST HiKOKI

1. Kontroll av monteringsskruvar

1. Kontroll av kolborstar

Brug af støvopsamling kan reducere støvrelaterede risici.

1. Montering og demontering af omrører (Fig. 2) ADVARSEL

For at undgå alvorlige ulykker, skal du kontrollere, at kontakten er i SLUKKET position og ledningen fjernet fra stikkontakten.

1. Opbevaring og rengøring

Når mikseren ikke anvendes, skal den opbevares tørt, og motoren skal vende opad.

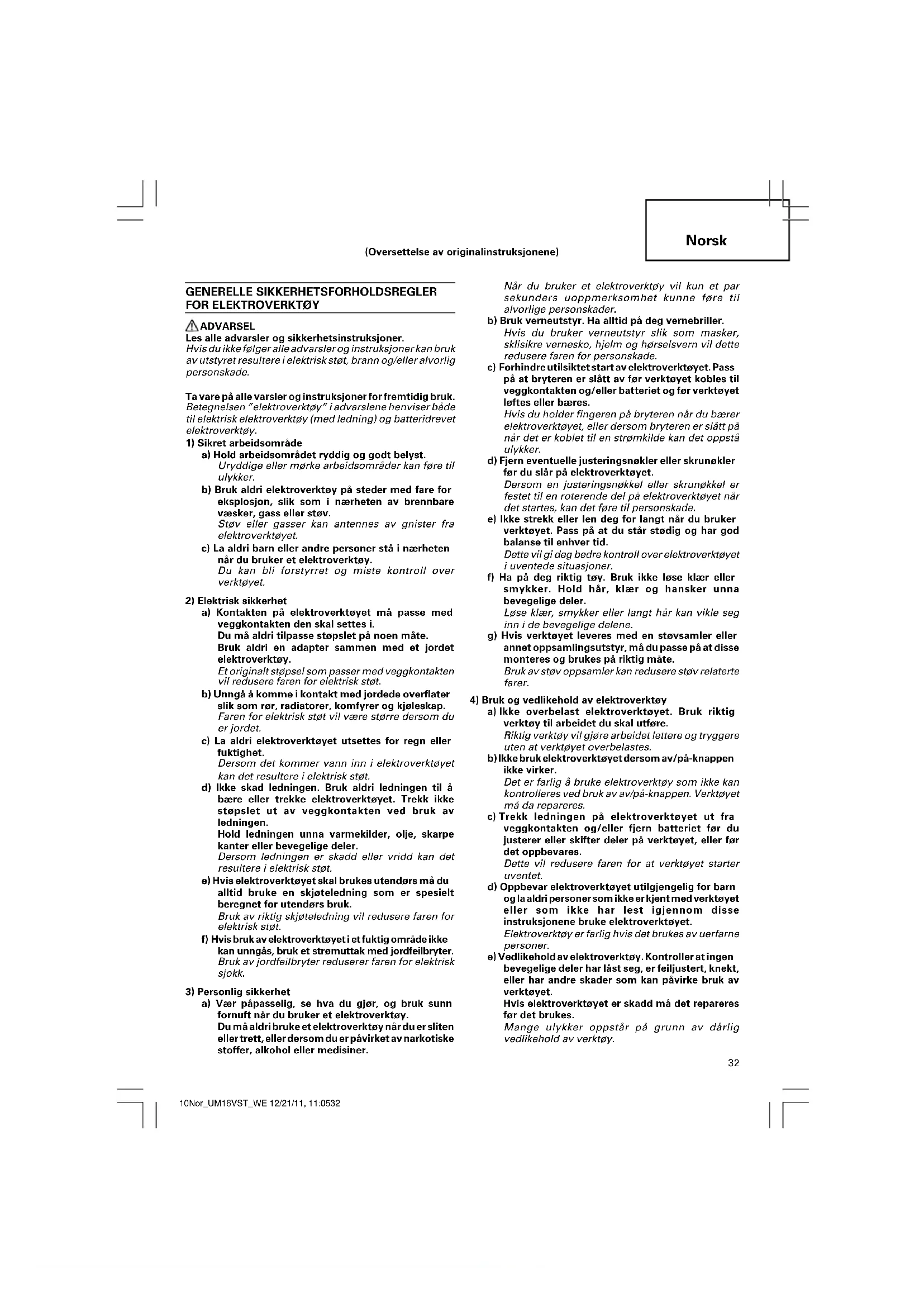

Les alle advarsler og sikkerhetsinstruksjoner.

Hvis du ikke følger alle advarsler og instruksjoner kan bruk av utstyret resultere i elektrisk støt, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk. Betegnelsen "elektroverktøy" i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikret arbeidsområde

a) Hold arbeidsområdet ryddig og godt belyst. Uryddige eller mørke arbeidsområder kan føre til ulykker.
b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv. Støv eller gasser kan antennes av gnister fra elektroverktøyet.
c) La aldri barn eller andre personer stå i nærheten när du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Kontakten på elektroverktøyet må passe med veggkontakten den skal settes i. Du må aldri tilpasse støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Et originalt støpsel som passer med veggkontakten vil redusere faren for elektrisk støt.
b) Unngå å komme i kontakt med jordede overflater slik som rør, radiatorer, komfyrer og kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet.
c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet kan det resultere i elektrisk støt.
d) Ikke skad ledningen. Bruk aldri ledningen til å bære eller trekke elektroverktøyet. Trekk ikke støpslet ut av veggkontakten ved bruk av ledningen. Hold ledningen unna varmekilder, olje, skarpe kanter eller bevegelige deler. Dersom ledningen er skadd eller vridd kan det resultere i elektrisk støt.
e) Hvis elektroverktøyet skal brukes utendørs må du alltid bruke en skjøteledning som er spesielt beregnet for utendørs bruk. Bruk av riktig skjøteledning vil redusere faren for elektrisk støt.
f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk sjokk.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør, og bruk sunn fornuft när du bruker et elektroverktøy. Du må aldribruke et elektroverktøy när du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.

b) Bruk verneutstyr. Ha alltid på deg vernebriller. Hvis du bruker verneutstyr slik som masker, sklisikre vernesko, hjelm og hørselsvern vil dette redusere faren for personskade.
c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren er slått av før verktøyet kobles til veggkontakten og/eller batteriet og før verktøyet løftes eller bæres. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet, eller dersom bryteren er slått på når det er koblet til en strømkilde kan det oppstå ulykker.
d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet. Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet när det startes, kan det føre til personskade.
e) Ikke strekk eller len deg for langt når du bruker verktøyet. Pass på at du står stødig og har god balanse til enhver tid. Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.
f) Ha på deg riktig tøy. Bruk ikke løse klær eller smykker. Hold här, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt här kan vikle seg inn i de bevegelige delene.
g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte. Bruk av støv oppsamler kan redusere støv relaterte farer.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig verktøy til arbeidet du skal utføre. Riktig verktøy vil gjøre arbeidet lettere og tryggere uten at verktøyet overbelastes.
b) Ikke bruk elektroverktøyet dersom av/på-knappen ikke virker.

Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.

c) Trekk ledningen på elektroverktøyet ut fra veggkontakten og/eller fjern batteriet før du justerer eller skifter deler på verktøyet, eller før det oppbevares.
Dette vil redusere faren for at verktøyet starter uventet.
d) Oppbevar elektroverktøyet utilgjengelig for barn og la aldri personer som ikke er kjent med verktøyet eller som ikke har lest igjennom disse instruksjonene bruke elektroverktøyet.
Elektroverktøy er farlig hvis det brukes av uerfarne personer.
e) Vedlikehold av elektroverktøy. Kontroller at ingen bevegelige deler har läst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruk av verktøyet.
Hvis elektroverktøyet er skadd må det repareres før det brukes.
Mange ulykker oppstår på grunn av dårlig vedlikehold av verktøy.

Norsk

f) Hold skjæreverktøy skarpt og rent.

Riktig vedlikehold av skjæreverktøy med skarpe kanter/blader vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktøyet brukes til andre operasjoner enn det det er beregnet for, kan det oppstå farlige situasjoner.

5) Service

a) La et kvalifisert serviceverksted som kun bruker originale reservedeler utføre service på elektroverktøyet.

Dette vil forsikre at elektroverktøyets sikkerhet opprettholdes.

FORSIKTIG

La aldri barn eller helsesvake personer stå i nærheten.

Oppbevar verktøy utilgjengelig for barn og helsesvake personer når det ikke er i bruk.

FORHOLDSREGLER VED BRUK AV VERKTÖYET

1. Verktøyet må ikke brukes med eksplosive materialer (for eksempel lettantennelige løsemidler).

Verktøyet kan avgi gnister som kan antenne gasser.

1. Hvis du mister verktøyet oppi materialet som det røres i, må du umiddelbart trekke ut ledningen og få en autorisert servicetekniker til å undersøke verktøyet.

Hvis materiale har trengt inn i verktøyet, kan verktøyet bli skadet og du kan få elektrisk støt.

1. Når du bruker verktøyet, må du holde det godt med begge hender og stå i en stabil posisjon.

Det er tryggest å bruke begge hender när du bruker verktöyet.

1. Pass på å beskytte deg når det kan komme helseskadelig, antennelig eller eksplosivt støv fra materialene du jobber med.

For eksempel: Noe støv blir regnet for å være kreftfremkallende.

Bruk beskyttelsesmaske og støvutsuger när dette er tilgjengelig.

1. Du må alltid vente til verktøyet har stanset helt før du setter det ned.

Redskapet som er satt i, kan kile seg fast slik at du kan miste kontrollen over verktøyet.

1. Du må aldri bruke verktøyet hvis ledningen er ødelagt. Du må ikke berøre den ødelagte ledningen eller trekke ut støpselet hvis ledningen blir ødelagt under arbeid. ∅delagte ledninger kan gi større risiko for elektrisk støt.

2. Når du bruker blandemaskinen med vått materiale, må du unngå at det spruter opp i motoren.

3. Hvis verktøyet brukes utendørs, må du koble det til en jordfeilbryter.

TEKNISKE DATA

Model UM16VST UM12VST
Spenning (etter områder)* 230V ~
Opptatt effekt 1500 W* 1100 W*
Endre hastighet 1 2 1 2
Tomgangshastighet 150 – 300 min ^-1		300 – 650 min ^-1	150 – 300 min ^-1	300 – 650 min ^-1
Rørespade	160 mm		120 mm
Vekt (u/ledning)	5.6 kg 5.4 kg

* Sjekk produktets dataskilt da spesifikasjonene kan variere avhengig av hvor produktet selges.

STANDARD TILBEH∅R

(1) Rørespade 160 mm (UM16VST) eller 120 mm (UM12VST) .... 1

(2) Nøkkel 2

(3) 1 reservebørste i karbon .... 1

Standard-tilbehør kan endres uten forvarsel.

BRUKSOMRÅDER

Blande pulveriserte bygningsmaterialer som mørtel, gips, lim eller maling uten løsemidler, lakk og lignende stoffer.

F∅R BRUKEN STARTER

1. Strømkilde

Pass på at strømkilden som skal benyttes stemmer overens med som er angitt på dataskiltet.

1. Strømbryter

Pass på at bryteren er slått av (OFF) ved tilkobling til stikkontakt. Begynner maskinen å arbeide med en gang kan det føre til alvorlige ulykker.

1. Skjøteledning

Bruk en skjøteledning med en tilstrekkelig tykkelse og merkekapasitet, når arbeidsområdet er fjernt fra strømkilden. Skjøteledningen må være så kort som mulig.

1. Slik setter du på og tar av rørespaden (Fig. 2)

FORSIKTIG

For å unngå alvorlige skader må du passe på at bryteren står i OFF (AV)-posisjon og at verktøyet ikke er koblet til strømnettet.

(1) Skru rørespaden på spindelen. Hold spindelen på plass med en skiftenøkkel og vri rørespaden med klokken med en annen skiftenøkkel (sett forfra). Stram godt.

(2) Du tar av rørespaden ved å følge fremgangsmåten som er beskrevet ovenfor, i motsatt rekkefølge.

33

5. Bytte mellom høy og lav fart

Før du endrer fart, må du passe på at bryteren står i OFF (AV)-posisjon og at verktøyet har stoppet helt. Du endrer hastighet ved å vri på girhjulet som vist på Fig. 3. "1"-tallet som er inngravert på verktøyet, indikerer lav hastighet, og "2" indikerer høy hastighet. Hvis det er tungt å vri på girhjulet, kan du vri spindelen litt i en hvilken som helst retning og så vri på girhjulet igjen.

HVORDAN BRUKE MASKINEN

1. Bryter (Fig. 4)

○Når startbryteren trykkes inn, roterer verktøyet. Når startbryteren slippes, stopper verktøyet.

Hvis du drar i håndtaket samtidig som du trykker på låseknappen, vil verktøyet gå kontinuerlig. Når du vil skru av verktøyet, kan du deaktivere låseknappen ved å trykke på utløseren igjen.

2. Justere hastigheten

Du kan stille inn rotasjonshastigheten på forhånd med hastighetskontrollen. (Fig. 5)

1. Oppbevaring og rengjøring

Når blandeverktøyet ikke er i bruke, bør det oppbevares på et tørt sted med motordelen pekende oppover. Når du gjør rent blandeverktøyet, må du passe på at vann eller annen væske ikke kommer inn i motoren.

2. Inspeksjon av monteringsskruene

Kontroller alle monteringsskruene regelmessig og pass på at de er skikkelig skrudd til. Hvis noen av skruene er løse, må de skrus til omgående. Hvis dette ikke gjøres kan det forårsake alvorlige skader.

3. Vedlikehold av motoren

De viklede motordelene er selve "hjertet" i et elektrisk verktøy. Hold nøye kontroll med at viklinger ikke er skadet og/eller våte av olje eller vann.

4. Inspeksjon av kullbørstene

Motoren forbruker kullbørster. Da en utslitt kullbørste kan resultere i motorproblemer, må en kullbørste skiftes ut før den blir helt nedslitt eller egynner å nærme seg slitegrensen. Kullbørstene må dessuten alltid holdes rene og det må passes på at de beveger seg fritt i børsteholderen.

FORSIKTIG

Når kullbørstene skiftes ut med nye, må det bare benyttes originale kullbørster fra HiKOKI med nummer som spesifisert på tegningen.

5. Skifting av kullbørster

Demonter børstedekslet. Deretter kan kullbørstene tas enkelt ut.

6. Liste over servicedeler

FORSIKTIG

Reparasjoner, modifikasjoner og inspeksjon av HiKOKI elektroverktøy må utføres av et HiKOKI autorisert serviceverksted.

Denne dellisten er behjelpelig hvis den leveres inn sammen med verktøyet til et HiKOKI autoristert serviceverktsted når reparasjoner eller annet vedlikeholdsarbeid kreves.

Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.

MODIFIKASJONER

HiKOKI elektroverktøy er under konstant utbedring og modifisering for å inkorporere de siste nye teknologiske fremskritt.

Følgelig vil enkelte deler kunne endres uten forvarsel.

NB

På grunn av HiKOKI's kontinuerlige forsknings og utviklings-program kan oppgitte spesifikasjoner forandres uten ytterligere varsel.

Informasjon angående luftstøy og vibrasjon.

De målte verdiene ble fastsatt i samsvar med EN60745 og ISO 4871.

Målt A-vektet lydeffektnivå: 104 dB(A)

Målt A-vektet lydtrykknivå: 93 dB(A)

Usikkerhet KpA: 3 dB(A)

Bruk hørselvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN60745.

Ingen belastning:

Vibrasjons emisjonsverdi ah = 2,7 m/s²

Usikkerhet K = 1,5 m/s²

Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet.

Det kan også brukes som en foreløpig estimering av eksponering.

ADVARSEL

○Vibrasjons emisjons fra elektroverktøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes.

○Treff sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).
