BRUKSANVISNING UM22VYST HiKOKI

1. Opbevaring og rengøring

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til. b) Ikke bruk elektroverktøyet dersom av/på- knappen ikke virker. Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres. c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell. d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet. Elektroverktøy er farlige hvis det brukes av uerfarne personer. e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy. GENERELLE SIKKERHETSFORHOLDSREGLER

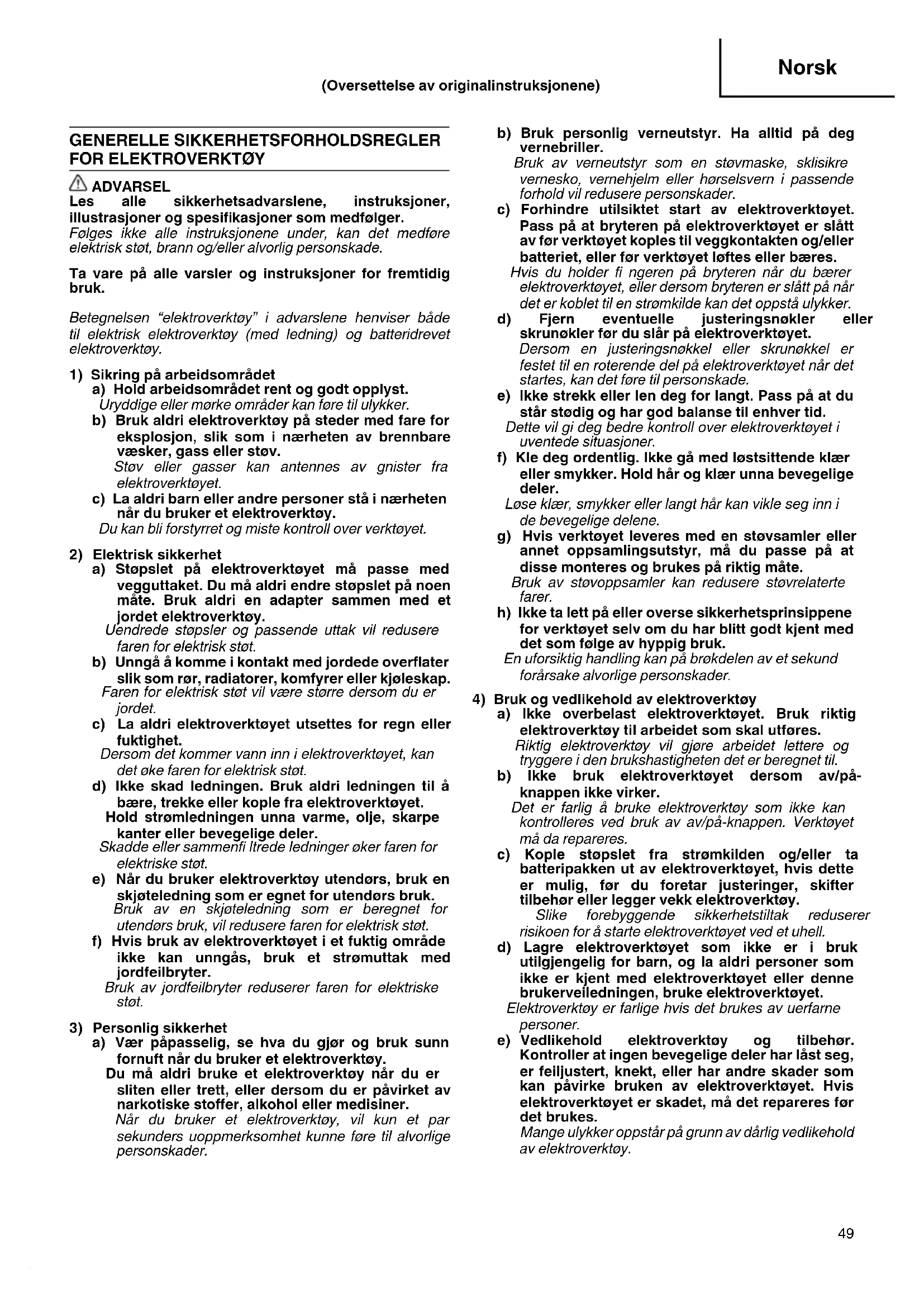

ADVARSEL Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifi kasjoner som medfølger. Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade. Ta vare på alle varsler og instruksjoner for fremtidig bruk. Betegnelsen “elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikring på arbeidsområdet

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker. b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv. Støv eller gasser kan antennes av gnister fra elektroverktøyet. c) La aldri barn eller andre personer stå i nærheten når du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt. b) Unngå å komme i kontakt med jordede overfl ater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet. c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt. d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenfi ltrede ledninger øker faren for elektriske støt. e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt. f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoff er, alkohol eller medisiner. Når du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader. (Oversettelse av originalinstruksjonene) 00BookUM22VYST.indb4900BookUM22VYST.indb49 2019/05/3115:57:182019/05/3115:57:1850 Norsk f) Hold skjæreverktøy skarpe og rene. Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere. g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning. Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner. h) Hold håndtak og gripefl ater tørre, rene og fri for olje og fett. Glatte håndtak og gripefl ater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet. Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes. FORHOLDSREGLER Hold avstand til barn og svakelige personer. Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer. SIKKERHETSANVISNINGER FOR BLANDEVERKTØY a) Hold verktøyet med begge hender på de tilsiktede håndtakene. (Fig. 6) Mister du kontrollen kan det føre til personskade. b) Sørg for tilstrekkelig ventilasjon ved blanding av brennbare materialer for å unngå en farlig atmosfære. Damp i utvikling kan innåndes eller antennes av gnistene som kraftverktøyet produserer. c) Bland ikke mat. Elektriske verktøy og medfølgende tilbehør er ikke laget for å behandle mat. d) Hold ledningen vekk fra arbeidsområdet. Ledningen kan bli sammenfi ltret av blandeverktøykurven. e) Kontroller at blandebeholderen er plassert i en fast og sikker stilling. En beholder som ikke er ordentlig sikret, kan bevege seg uventet. f) Forsikre deg om at ingen væske spruter mot verktøyets kasse. Væske som har trengt gjennom kraftverktøyet kan forårsake skade og føre til elektrisk støt. g) Følg instruksjonene og advarslene for materialet som skal blandes. Materiale som skal blandes kan være skadelig. h) Hvis kraftverktøyet faller inn i materialet som skal blandes, trekk umiddelbart verktøyet ut av stikkontakten og få det kontrollert av en kvalifi sert reparatør. Å strekke seg inn i bøtten med verktøyet fortsatt tilkoblet, kan føre til elektrisk støt.

1. Verktøyet må ikke brukes med eksplosive materialer

(for eksempel lettantennelige løsemidler). Verktøyet kan avgi gnister som kan antenne gasser.

2. Hvis du mister verktøyet oppi materialet som det

røres i, må du umiddelbart trekke ut ledningen og få en autorisert servicetekniker til å undersøke verktøyet. Hvis materiale har trengt inn i verktøyet, kan verktøyet bli skadet og du kan få elektrisk støt.

3. Når du bruker verktøyet, må du holde det godt med

begge hender og stå i en stabil posisjon. Det er tryggest å bruke begge hender når du bruker verktøyet.

5. Pass på å beskytte deg når det kan komme

helseskadelig, antennelig eller eksplosivt støv fra materialene du jobber med. For eksempel: Noe støv blir regnet for å være kreftfremkallende. Bruk beskyttelsesmaske og støvutsuger når dette er tilgjengelig.

6. Du må alltid vente til verktøyet har stanset helt før

du setter det ned. Redskapet som er satt i, kan kile seg fast slik at du kan miste kontrollen over verktøyet.

8. Når du bruker blandemaskinen med vått materiale,

må du unngå at det spruter opp i motoren.

9. Hvis verktøyet brukes utendørs, må du koble det til

Rørespade (R) 00BookUM22VYST.indb5000BookUM22VYST.indb50 2019/05/3115:57:182019/05/3115:57:1851 Norsk SYMBOLER ADVARSEL Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk. UM 22VYST / UM 16VST2 / UM 12VST2: Blandeverktøy For å minske faren for skade må brukeren lese instruksjonsboken. Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg. Slå PÅ Slå AV Koble hovedstøpslet fra det elektriske uttaket Klasse II verktøy (Dobbel isolasjon) TEKNISKE DATA Model UM 22VYST UM 16VST2 UM 12VST2 Spenning (etter områder)*

6,4 kg 5,7 kg 5,4 kg *1 Sjekk produktets dataskilt da spesifi kasjonene kan variere avhengig av hvor produktet selges. *2 Vekt: I henhold til EPTA-prosedyren 01/2014 Elektronisk kontroll ○ Myk start Reduserer rekyl mot operatøren ved å styre antall rotasjoner under oppstart. ○ 0 Volt Omstart Vern 0 Volt omstart vern funksjonen beskytter elektroverktøyet fra å starte igjen etter at strømtilførselen har vært kuttet midlertidig under bruk. ○ Variabel hastighet ○ Overbelastningsvern Denne beskyttelsesfunksjonen kutter strømmen til motoren i tilfelle overbelastning av motoren eller en påfallende reduksjon av rotasjonshastigheten under drift. Når funksjonen overbelastningsvern har blitt aktivert, kan motoren stoppe. I dette tilfellet skal du frigjøre verktøyets bryter og fjerne årsakene til overbelastning. Deretter kan du bruke verktøyet igjen. MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel.

Pass på at strømkilden som skal benyttes stemmer overens med som er angitt på dataskiltet.

Sørg for at utløseren står i AV-posisjon. Dersom støpslet er koblet til en stikkontakt mens utløseren står i PÅ- posisjon, vil elektroverktøyet umiddelbart begynne å kjøre, noe som kan forårsake alvorlige ulykker.

FORSIKTIG For å unngå alvorlig ulykke, kontroller at utløseren er i AV-posisjon, og at strømkilden er koblet fra. Trekk ut støpselet! (1) Skru rørespaden på spindelen. Hold spindelen på plass med en skiftenøkkel og vri rørespaden med klokken med en annen skiftenøkkel (sett forfra). Stram godt. En nøkkel med målingene nedenfor er nødvendig. ⎡UM 22VYST: 22 mm, 28 mm ⎤ ⎢UM 16VST2: 22 mm × 2, 19 mm (til forlengelsesstang) ⎥ ⎣UM 12VST2: 22 mm × 2 ⎦ (2) Du tar av rørespaden ved å følge fremgangsmåten som er beskrevet ovenfor, i motsatt rekkefølge.

5. Bytte mellom høy og lav fart

Før du skifter hastighet, må du sørge for at utløseren er i AV-posisjon, og at maskinen er fullstendig stoppet. Du endrer hastighet ved å vri på girhjulet som vist på Fig. 3. “1”-tallet som er inngravert på verktøyet, indikerer lav hastighet, og “2” indikerer høy hastighet. Hvis det er tungt å vri på girhjulet, kan du vri spindelen litt i en hvilken som helst retning og så vri på girhjulet igjen.

○ Når startbryteren trykkes inn, roterer verktøyet. Når startbryteren slippes, stopper verktøyet. ○ Om du trekker utløseren og skyver låsen for PÅ, holder den seg i påkoblet tilstand, noe som er praktisk for kontinuerlig kjøring. Når du slår av, kan lås for PÅ slås av ved å trekke utløseren igjen.

Pluggen må trekkes ut først før vedlikehold og rengjøring.

1. Oppbevaring og rengjøring

Når blandeverktøyet ikke er i bruke, bør det oppbevares på et tørt sted med motordelen pekende oppover. Når du gjør rent blandeverktøyet, må du passe på at vann eller annen væske ikke kommer inn i motoren.

2. Inspeksjon av monteringsskruene

Kontroller alle monteringsskruene regelmessig og pass på at de er skikkelig skrudd til. Hvis noen av skruene er løse, må de skrus til omgående. Hvis dette ikke gjøres kan det forårsake alvorlige skader.

3. Vedlikehold av motoren

De viklede motordelene er selve “hjertet” i et elektrisk verktøy. Hold nøye kontroll med at viklinger ikke er skadet og/eller våte av olje eller vann.

4. Inspeksjon av kullbørstene

Motoren forbruker kullbørster. Da en utslitt kullbørste kan resultere i motorproblemer, må en kullbørste skiftes ut før den blir helt nedslitt eller egynner å nærme seg slitegrensen. Kullbørstene må dessuten alltid holdes rene og det må passes på at de beveger seg fritt i børsteholderen. FORSIKTIG Når kullbørstene skiftes ut med nye, må det bare benyttes originale kullbørster fra HiKOKI med nummer som spesifi sert på tegningen.

5. Skifting av kullbørster

Demonter børstedekslet. Deretter kan kullbørstene tas enkelt ut. Kontakt HiKOKI autorisert serviceverksted når du kjøper nye karbonbørster.

Hvis strømkabelen er skadet, må verktøyet returneres til et autorisert HiKOKI-verksted for å bytte ledningen. Hvis det blir nødvendig å bytte tilkoblingskabel, må dette gjøres av produsenten eller hans representant for å unngå sikkerhetsrisiko. FORSIKTIG Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy. Følgelig vil enkelte deler kunne endres uten forvarsel. GARANTI Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/ landsspesifi kke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som fi nnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted. Informasjon angående luftstøy og vibrasjon. De målte verdiene ble fastsatt i samsvar med EN62841 og ISO 4871. Målt A-vektet lydeff ektnivå: 89,4 dB (A) (UM 12VST2) 93,6 dB (A) (UM 16VST2) 97,9 dB (A) (UM 22VYST) Målt A-vektet lydtrykknivå: 78,4 dB (A) (UM 12VST2) 82,6 dB (A) (UM 16VST2) 86,9 dB (A) (UM 22VYST) Usikkerhet KpA: 3 dB (A). Bruk hørselvern. Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841. Ingen belastning: Vibrasjons emisjonsverdi
