UM16VST - Mixerbord HiKOKI - Gratis bruksanvisning och manual

Produkttyp	Byggnadsmaterialblandare
Varumärke	HiKOKI
Modell	UM16VST
Spänning	230 V~
Effektförbrukning	1500 W
Tomgångshastighet (låg)	150–300 min⁻¹
Tomgångshastighet (hög)	300–650 min⁻¹
Paddeldiameter	160 mm
Vikt (utan sladd)	5,6 kg
Hastighetsinställning	Kontrollratt med förinställning
Kontinuerlig låsning	Ja, med stopp på avtryckare
Användningsområden	Bruk, gips, lim, lösningsmedelsfria färger, lack
Säkerhet	Stopp vid släpp av avtryckare; låsning för kontinuerligt arbete; använd hörselkydd
Underhåll	Regelbunden rengöring; kontroll och byte av kolborstar
Slitdelar	Kolborstar (specifik referens)
Medföljande tillbehör	Paddel 160 mm, nyckel, 1 par kolborstar
Ljudeffektnivå	104 dB(A)
Ljudtrycksnivå	93 dB(A) (osäkerhet 3 dB(A))
Vibrationer	2,7 m/s² (osäkerhet 1,5 m/s²)
Garanti	Enligt nationella bestämmelser; garantin täcker inte felaktig användning
Eftermarknadsservice	Auktoriserade HiKOKI-servicecenter

Vanliga frågor - UM16VST HiKOKI

Hur ändrar jag hastigheten på UM16VST?

Innan du ändrar hastigheten, se till att strömställaren är i AV-läge och att maskinen har stannat helt. Vrid hastighetsomkopplaren (Fig. 3): siffran '1' motsvarar låg hastighet (150-300 min⁻¹), siffran '2' motsvarar hög hastighet (300-650 min⁻¹). Om knappen är svår att vrida, vrid spindeln något.

Hur installerar jag omrörarpaddeln?

Koppla bort strömmen och dra ur kontakten. Skruva fast paddeln på spindeln genom att hålla spindeln med en nyckel och vrida paddeln medurs (sett framifrån) med en annan nyckel. Dra åt ordentligt. För demontering, gör tvärtom.

Vad gör jag om maskinen vibrerar för mycket?

Kontrollera att paddeln är korrekt installerad och åtdragen. Se till att spindeln inte är skadad. Om vibrationen kvarstår, stoppa verktyget och kontakta ett auktoriserat HiKOKI-servicecenter.

Hur rengör jag blandaren efter användning?

Dra ur kontakten. Rengör paddeln och spindeln med en torr trasa; undvik att vatten eller vätska tränger in i motorn. Förvara verktyget på en torr plats med motorn uppåt.

När ska jag byta kolborstarna?

Kolborstarna är slitdelar. Byt ut dem när de är för slitna för att undvika att skada motorn. Använd endast HiKOKI-originalkolborstar med det nummer som anges på schemat.

Kan jag använda denna blandare för färg?

Ja, UM16VST är konstruerad för att blanda sprutade byggmaterial som bruk, gips, lim, men även lösningsmedelsfria färger och lack. Använd inte brandfarliga lösningsmedel.

Hur använder jag strömställarlåset?

För kontinuerligt arbete, dra avtryckaren och tryck sedan på stoppet; verktyget fortsätter att rotera utan att du håller i avtryckaren. För att stoppa, dra avtryckaren igen för att frigöra stoppet.

Vilka tillbehör medföljer apparaten?

Standardtillbehören inkluderar: en omrörarpaddel 160 mm, en nyckel och ett par kolborstar. De kan ändras utan föregående meddelande.

Vad gör jag vid överhettning?

Stoppa genast verktyget och dra ur kontakten. Låt det svalna helt innan du använder igen. Kontrollera att ventilationsöppningarna inte är blockerade. Om problemet kvarstår, låt ett auktoriserat servicecenter reparera verktyget.

Var hittar jag reservdelar?

Reservdelar, inklusive kolborstar och paddel, finns hos auktoriserade HiKOKI-servicecenter. Presentera reservdelslistan vid din förfrågan.

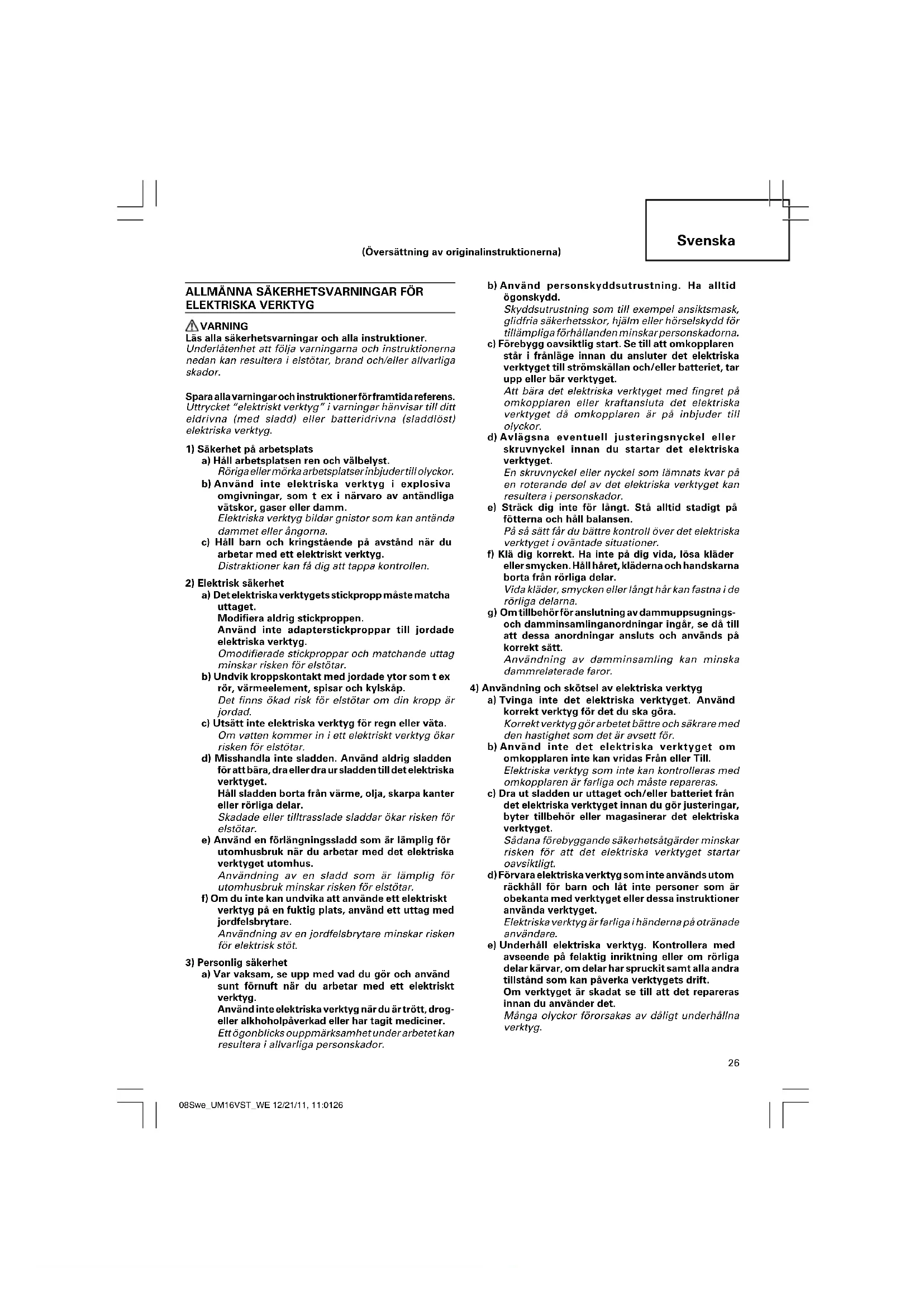

BRUKSANVISNING UM16VST HiKOKI

Läs alla säkerhetsvarningar och alla instruktioner.

Underlåtenhet att följa varningarna och instruktionerna nedan kan resultera i elstötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens. Uttrycket "elektriskt verktyg" i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst.
Röriga eller mörka arbetsplatser inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm. Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna.
c) Häll barn och kringstående på avständ när du arbetar med ett elektriskt verktyg.
Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget.
Modifiera aldrig stickproppen.
Använd inte adapterstickproppar till jordade elektriska verktyg.
Omodifierade stickproppar och matchande uttag minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som t ex rör, värmeelement, spisar och kylskåp. Det finns ökad risk för elstötar om din kropp ä jordad.

c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar.

d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget.

Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar.

Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus.

Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar.

f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare.

Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg.
Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner.
Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.

b) Använd personskyddsutrustning. Ha alltid ögonskydd.
Skyddsutrustning som till exempel ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.
c) Förebygg oavsiktlig start. Se till att omkopplaren står i frånläge innan du ansluter det elektriska verktyget till strömskällan och/eller batteriet, tar upp eller bär verktyget.
Att bära det elektriska verktyget med fingret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor.
d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget.
En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador.
e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen.
På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer.
f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll håret, kläderna och handskarna borta från rörliga delar.
Vida kläder, smycken eller långt hår kan fastna i de rörliga delarna.
g) Om tillbehörför anslutning av dammuppsugnings- och damminsamlinganordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt.
Användning av damminsamling kan minska dammrelaterade faror.
a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra.
Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för.
b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till.
Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras.
c) Dra ut sladden ur uttaget och/eller batteriet från det elektriska verktyget innan du gör justeringar, byter tillbehör eller magasinerar det elektriska verktyget.
Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt.
d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget.
Elektriska verktyg är farliga i händerna på otränade användare.
e) Underhåll elektriska verktyg. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift.
Om verktyget är skadat se till att det repareras innan du använder det.
Många olyckor förorsakas av dåligt underhållna verktyg.

4) Användning och skötsel av elektriska verktyg

Svenska

f) Håll skärverktygen skarpa och rena.

Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.

Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

5) Service

a) Låt en kvalificerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar.

Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

FÖREBYGGANDE ÅTGÄRD

Håll barn och bräckliga personer på avständ.

När verktygen inte används ska de förvaras utom räckhäll för barn och bräckliga personer.

VARNINGAR OM MASKINENS ANVÄNDNING

1. Använd inte elverktyg tillsammans med explosiva material (t.ex. lättantändliga lösningsmedel).

Elverktyg avger gnistor som kan antända ångor.

1. Om elverktyget faller ner i det material som ska röras om, dra genast ut kontakten och lämna in verktyget för kontroll hos en servicetekniker.

Material som har trängt in i verktyget kan orsaka skada och leda till elstötar.

1. När du arbetar med maskinen, håll alltid i den med båda händerna och inta en säker ställning.

Elverktyget riktas säkrare med båda händerna.

1. Arbeta inte med material som innehåller asbest. Asbest anses vara cancerframkallande.

2. Vidta skyddande åtgärder om hälsovådligt damm, lättantändligt eller explosivt, ansamlas under pågående arbete.

Exempel: Vissa sorters damm anses bara cancerframkallande.

Använd andningsskydd och arbeta med damm/spånutsugning när sådan kan anslutas.

1. Vänta alltid tills maskinen har stannat fullständigt innan du sätter ner den.

Det isatta verktyget kan fastna och leda till att du förlorar kontrollen över hela elverktyget.

1. Använd aldrig maskinen när sladden är skadad. Vidrör inte den skadade sladden och dra ut sladden ur eluttaget om sladden skadas under arbetets gång. Skadade sladdar ökar risken för elstötar.

2. När en blandare används tillsammans med våta material, förebygg stänk upp till motordelen på verktyget.

3. Anslut maskiner som används utomhus via en jordfelsbrytare.

TEKNISKA DATA

Modell UM16VST UM12VST
Spanning (i förbruksländer)*	230V		~
Ineffekt 1500 W* 1100 W*
Ändra hastighet 1 2 1 2
Tomgångsvarvtal	150 – 300 min ^1	300 – 650 min ^1	150 – 300 min ^1	300 – 650 min ^1
Omrörningspinne	160 mm		120 mm
Vikt (utan sladd)	5.6 kg		5.4 kg

* Kontrollera verktygets namnplät i.o.m. att den varierar beroende på destinationslandet.

STANDARD TILLBEHÖR

(1) Omrörningspinne 160 mm (UM16VST) eller 120 mm (UM12VST) .... 1

(2) Nycke 2

Rätt till ändringar av standard tillbehör förbehålles.

ANÄNDNINGSOMRÅDE

Blandande av byggnadsmaterial i pulverform, t.ex. cement, gips, klister och färg fri från lösningsmedel, fernissa och liknande ämnen.

FÖRE ANVÄNDNING

1. Strömkälla

Se till att den använda strömkällan har samma spänning some den angiven på verktygets namnplåt.

1. Nåtströmbrytare

Se till att strömbrytaren är i läget OFF (från) innan du ansluter maskinen till strömuttaget så att maskinen inte startar oavsiktligt.

1. Förlängningskabel

Om arbetsplatsen är så långt borta från strömuttaget att du använder en förlägningskabel, bör du se till att förlängningskabeln är tillräckligt tjock och har rätt klassificering. Använd så kort förlängningskabel som möjligt.

1. Montering och borttagande av omrörningspinnen (Bild 2)

FÖRSIKTIGT

Undvik allvarliga olyckor genom att se till att omkopplaren är ställd i läge AV och att strömförsörjningen är frånkopplad.

(1) Skruva fast omrörningspinnen i spindeln. Häll spindeln på plats med skiftnyckeln och vrid omrörningspinnen medurs med en annan skiftnyckel (sett framifrån). Dra åt ordentligt.

(2) Omrörningspinnen tas bort i omvänd ordning.

1. Omkoppling mellan höghastighetsläge och läghastighetsläge

Innan du byter hastighet, se till att omkopplaren är ställd i läge AV och att maskinen har stannat fullständigt.

Byt hastighet genom att vrida på växelkontrollen i samma riktning som pilen i Bild 3. Den ingraverade siffran "1" på maskinkroppen anger låg hastighet, och siffran "2" anger hög hastighet.

Om det är svårt att vrida på växelkontrollen, vrid spindeln en aning i endera riktningen och vrid sedan på växelkontrollen igen.

ANVÄNDNING

○Tryck in startomkopplaren för att starta skruvdragaren. Släpp upp startomkopplaren för att stoppa skruvdragaren.

○Dra i avtryckaren och tryck på brytaren för att bibehålla påslaget läge vilket underlättar kontinuerlig drift. När du stänger av kan brytaren frikopplas genom att dra en gång till i avtryckaren.

1. Justera hastigheten

Önskad rotationshastighet kan väljas i förhand med hastighetskontrollen. (Bild 5)

UNDERHÅLL OCH ÖVERSYN

1. Förvaring och rengöring

När en blandare inte används, förvara den på en torr plats och med motorsidan uppåt. Vid rengöring av en blandare, förhindra att vatten eller annan vätska tränger in i motorn.

Se till att varje monteringsskruv är ordentligt åtdragen. Kontrollera skruvarna med jämna mellanrum. Slarv kan resultera i olycksfall.

1. Motorns underhåll

Motorn är elverktygets viktigaste del. Utsätt den inte för olja eller väta så att dne skadas.

Kolborstarna i motorn är förbruksartiklar och utsätts för slitage. Byt alltid ut kolborsten mot en ny så snart den är sliten eller nära avnötningsgränsen, eftersom en sliten kolborste kan vara orsak till motorfel. Se också till att kolborstarna är rena och rör sig fritt i kolhållana.

FÖRSIKTIGT

Använd endast HiKOKls kolborstar (detaljnr. på ritningen) som utbyteskolborstar.

1. Byte av kol

Skruva bort "kolhatten" med en skruvmejsel och byt ut kolen.

1. Servicelista

FÖRSIKTIGT

Reparationer, modifieringar och inspektioner av HiKOKIs elverktyg får endast utföras av en av HiKOKI auktoriserad serviceverkstad.

Vi rekommenderar att denna servicelista lämnas in tillsammans med verktyget som referens, då verktyget lämnas in för reparation eller annat underhåll till en av HiKOKI auktoriserad serviceverkstad.

Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iaktas.

MODIFIERINGAR

HiKOKIs elverktyg förbättras och modifieras ständigt för att inkludera de senaste tekniska framstegen. På grund av detta kan det hända att vissa ting ändras utan föregående meddelande.

ANMÄRKNING

Beroende på HiKOKIs kontinuerliga forsknings-och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregåenda meddelande.

Information angående buller och vibrationer

Uppmätta värden har bestämts enligt EN60745 och fastställts i enlighet med ISO 4871.

Uppmätt A-viktad ljudeffektnivå: 104 dB(A)

Uppmätt A-viktad ljudtrycksnivå: 93 dB(A)

Osäkerhet KpA: 3 dB(A)

Använd hörselskydd.

Vibration totalvärden (triax vektorsumma) har bestämts enligt EN60745.

Obelastad:

Vibrationsavgivning värde ah=2,7~m/s^2

Osäkerhet K = 1,5 m/s²

Det angivna totalvärdet för vibrationer har mätts enligt en standardtestmetod och kan användas vid jämförelse av verktyg.

Det kan också användas vid preliminäruppskattning av exponering.

WARNING

○Vibrationsavgivning under verkligt användande av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på.

○Identifiera säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används).
