KI201 - Afstandsmeter KRESS - Gratis gebruiksaanwijzing en handleiding

Producttype	Laser afstandsmeter
Merk	KRESS
Model	KI201
Meetbereik	0,2 tot 70 m
Nauwkeurigheid	±1,5 mm
Laserklasse	2 (630-670 nm, <1 mW)
Meeteenheden	m, ft, in, ft+in
Meetfuncties	Enkelvoudige afstand, continu, oppervlakte, volume, Pythagoras (2 en 3 punten), auto horizontaal/verticaal, optellen/aftrekken, max/min
Display	4 regels met achtergrondverlichting
Historisch geheugen	Laatste 20 metingen
Voeding	2 AAA batterijen 1,5 V
Afmetingen	120 x 48 x 27 mm
Gewicht	120 g
Bedrijfstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	-10 °C tot 60 °C
Automatische uitschakeling	Laser na 30 s, instrument na 3 min
Meetreferentie	Voor, achter, statiefgat
Onderhoud	Schone doek, geen reinigingsmiddel of oplosmiddel
Veiligheid	Niet in de straal kijken, gebruik de doelplaat bij reflecterende oppervlakken
Reserveonderdelen en repareerbaarheid	Reparatie alleen door erkende technicus; standaard AAA batterijen verkrijgbaar
Algemene informatie	Voldoet aan richtlijnen 2014/30/EU, 2011/65/EU; normen EN 61010-1, EN 60825-1, EN 61326-1

Veelgestelde vragen - KI201 KRESS

Hoe zet ik de afstandsmeter KI201 aan en uit?

Houd de knop C|↓ (Wissen/ON/OFF) lang ingedrukt om het instrument in of uit te schakelen. Het apparaat schakelt automatisch uit na 3 minuten inactiviteit.

Hoe meet ik een enkele afstand?

Druk kort op de knop ▲ (Meten) om de laser te activeren, druk dan nogmaals om de meting te starten. De afstand wordt onmiddellijk weergegeven en de laser gaat uit.

Hoe wijzig ik de meeteenheid (meters, voeten, inches)?

Houd de knop FU (Referentie/Eenheid) lang ingedrukt om te schakelen tussen m, ft, in en ft+in. Na herstart keert de eenheid terug naar meters.

Hoe voer ik een oppervlaktemeting uit?

Druk eenmaal op de knop (Oppervlakte/Volume/Indirect). Het oppervlaktesymbool verschijnt. Meet de lengte, dan de breedte. De oppervlakte en omtrek worden automatisch weergegeven.

Wat betekenen de foutcodes op het scherm?

De foutcodes (bijv. 204, 208, 220, 252, 253, 255, 256, 261, 500) duiden op problemen zoals rekenfout, lage batterij, temperatuur buiten bereik, signaal te zwak/sterk, of hardwarefout. Raadpleeg de probleemoplossingstabel in de handleiding voor oplossingen.

Hoe reinig en onderhoud ik de afstandsmeter?

Gebruik een schone doek om het apparaat af te vegen. Gebruik geen reinigingsmiddel, benzine of olie. Houd het instrument droog, schoon en vetvrij. Verwijder de batterijen als het apparaat langere tijd niet wordt gebruikt.

Kan ik de afstandsmeter in de regen of in een vochtige omgeving gebruiken?

Nee, vermijd langdurig gebruik in een vochtige, stoffige of moeilijke omgeving. Het apparaat is niet waterdicht. Berg het op een droge plaats op.

Hoe vervang ik de batterijen?

Open het deksel van het batterijvak (achterop het apparaat). Plaats 2 AAA batterijen 1,5 V met de juiste polariteit. Sluit het deksel.

Het apparaat schakelt zichzelf uit, is dat normaal?

Ja, het instrument schakelt automatisch uit na 3 minuten inactiviteit om batterijen te sparen. De laser schakelt uit na 30 seconden zonder meting.

Hoe gebruik ik het historisch geheugen?

Druk op de knop M (Historisch geheugen) om de laatste 20 metingen in omgekeerde volgorde weer te geven. Gebruik de pijltjes om door de opgeslagen waarden te navigeren.

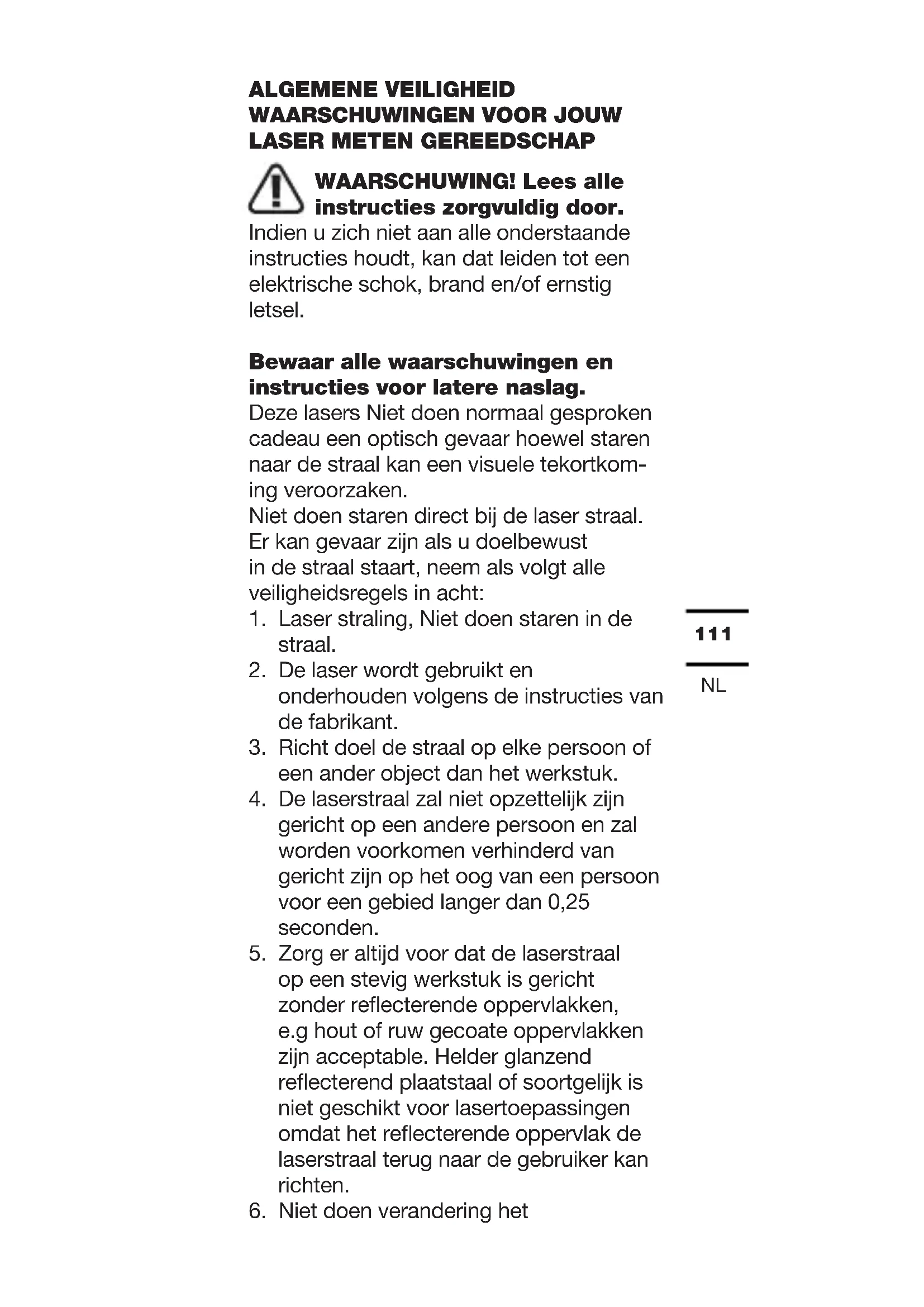

GEBRUIKSAANWIJZING KI201 KRESS

WAARSCHUWING! Lees alle instructies zorgvuldig door.

Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor latere naslag.

Deze lasers Niet doen normaal gesproken cadeau een optisch gevaar hoewel staren naar de straal kan een visuele tekortkom- ing veroorzaken.

Niet doen staren direct bij de laser straal. Er kan gevaar zijn als u doelbewust in de straal staart, neem als volgt alle veiligheidsregels in acht:

1. Laser straling, Niet doen staren in de straal.
2. De laser wordt gebruikt en onderhouden volgens de instructies van de fabrikant.
3. Richt doel de straal op elke persoon of een ander object dan het werkstuk.
4. De laserstraal zal niet opzettelijk zijn gericht op een andere persoon en zal worden voorkomen verhinderd van gericht zijn op het oog van een persoon voor een gebied langer dan 0,25 seconden.
5. Zorg er altijd voor dat de laserstraal op een stevig werkstuk is gericht zonder reflecterende oppervlakken, e.g hout of ruw gecoate oppervlakken zijn acceptable. Helder glanzend reflecterend plaatstaal of soortgelijk is niet geschikt voor lasertoepassingen omdat het reflecterende oppervlak de laserstraal terug naar de gebruiker kan richten.
6. Niet doen verandering het

laserapparaat met een verschillende typ. De fabrikant of een bevoegde vertegenwoordiger moet reparaties uitvoeren.

1. Voorzichtig: Gebruik van bedieningselementen of aanpassingen andere dan die gespecificeerd hierin kan leiden tot gevaarlijke blootstelling aan straling.
2. Niet doen Gebruik dese product in ontvlambare, explosieve, corrosieve omgevingen of bijna medisch apparatuur of vliegtuigen.

VEILIGHEIDS WAARSCHUWINGEN VOOR BATTERIJ

1. Gebruik de aanbevolen typ van droge batterij, verschillende soorten batterijen kunnen schade veroorzaken.
2. Niet doen bloot de batterij in een omgeving met oververhitting, zoals zonlicht of vuur, die kan exploderen, brand of persoonlijk letsel kan veroorzaken.
3. Niet doen kortsluiting of demonteer de batterij, die kan exploderen oorzaak brand, of persoonlijk letsel.
4. De batterij kan gaan lekken als het apparaat niet correct wordt gebruikt. In geval van batterij lekkage, verwijder voorzichtig de vloeistof met een doek. Zodra contact met batterij vloeistof, wassen met stromend water direct, en zoek onmiddellijk medische hulp als vloeistof in de ogen spat.
5. Niet doen opladen voor batterijen die niet geschikt voor opladen.
6. Houd de batterij uit de buurt van kinderen vanwege het risico van inslikken.
7. Kinderen zijn niet toegestaan naar gebruik de tool, wat geen speelgoed is.
8. Verwijder de batterijen om

batterijlekkage te voorkomen als u niet van plan bent te gebruiken de tool voor een lange tijd.

SYMBOLEN

	Lees de gebruikershandle-iding om het risico op letsels te beperken
	KIJK NIET IN DE STRAAL
	Waarschuwing
	Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.
	LASERSTRALING

NL

114 NL

Kress MAX min +/- CI 10 2 3 4 5 6 7 8 9 10 11 12

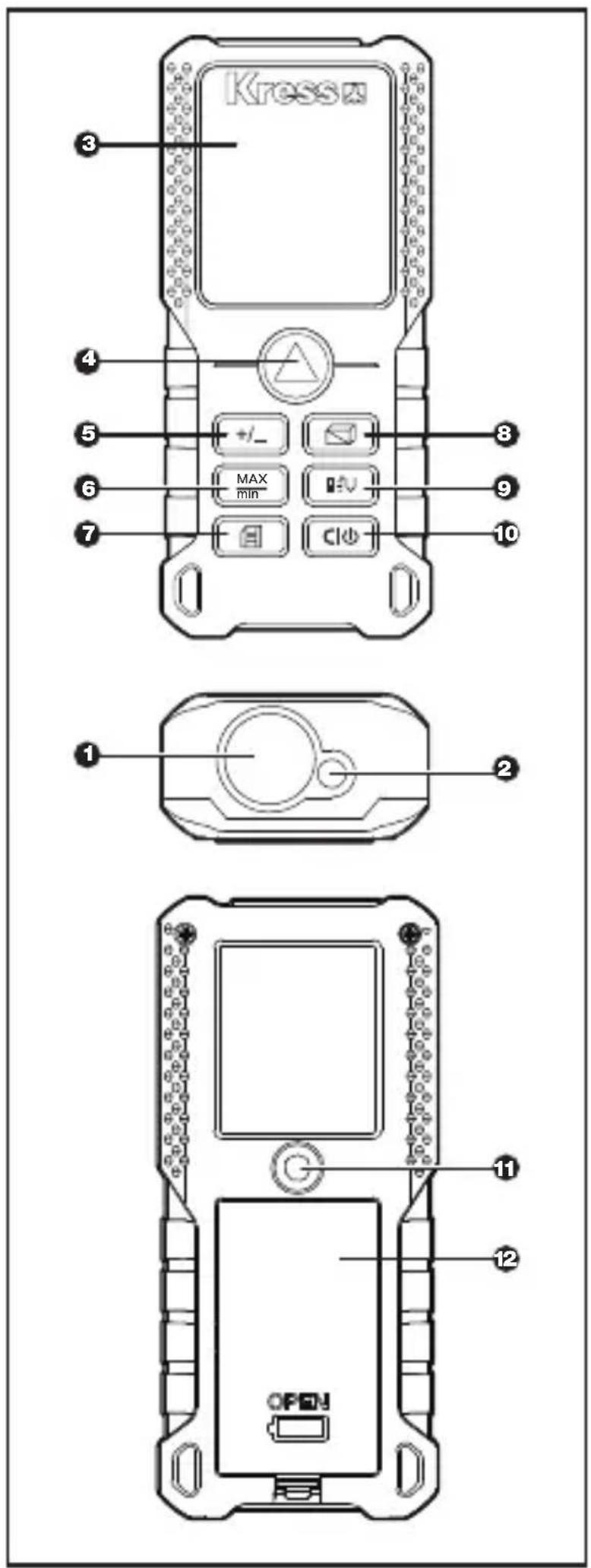

ONDERDELENLIJST

1.	LASER ONTVANGENDE LENS
2.	LASEROPENING DIAFRAGMA
3.	WEERGEVEN SCHERM
4.	MEETKNOP
5.	TOEVOEGING/AFTREKKEN
6.	CONTINU METING/MAXI-MALE WAARDE, MINIMALE WAARDE
7.	HISTORISCH GEHEUGEN
8.	KNOP VOOR OPPERVLAKTE/VOLUME/INDIRECT METEN
9.	REFERENTIE/EENHEID
10.	WISSEN/AAN/UIT
11.	1/4 INCH STATIEF MET SCHROEFDRAAD
12.	BATTERIJ GEDEELTE HOES

115

NL

10 11 1 2 3 4 5 6789 -88.0.0"8/18 -88.0.0ftim -88.0.0"8/18 -88.0.0ftim +88.0.0"8/18 -88.0.0ftim -88.0.0"8/18 ftim 12 13 14 15

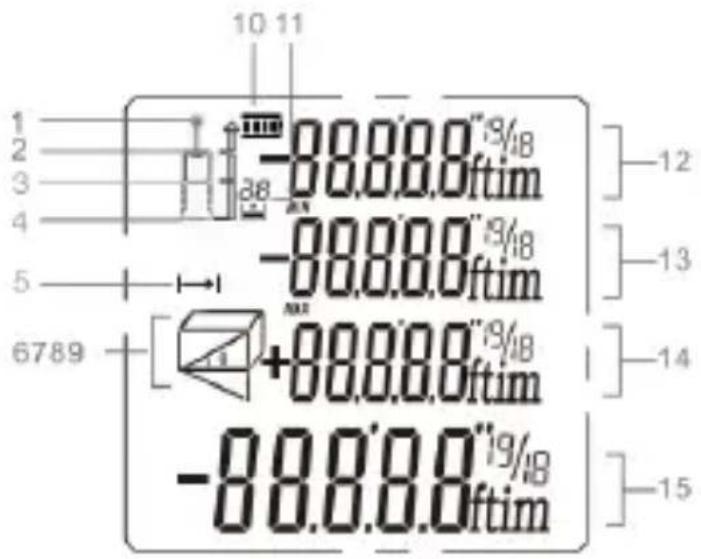

WEERGEVEN SCHERM

1.	LASER AAN
2.	REFERENTIEPUNT (VOORK-ANT EINDE GEZICHT)
3.	REFERENTIEPUNT (STATIEF-GAT MET SCHROEFDRAAD)
4.	REFERENTIEPUNT (ACHTER-KANT EINDE GEZICHT)
5.	AFSTAND/CONTINU METING
6,7,8,9	METEN MODUS INDICATIE
10.	BATTERIJSTATUS
11.	HISTORISCH GEHEUGEN
12.	WAARDE 1
13.	WAARDE 2/MINIMALE WAARDE
14.	WAARDE 3/MAXIMALE WAARDE
15.	SAMENVATTING REGEL/LAATSTE WAARDE/BEREK-ENINGS RESULTAAT

TECHNISCHE GEGEVENS

	KI200	KI201	KI202
Maximaal meetbereik 1	0.2~40m	0.2~70m	0.2~100m
Meten nauwkeurigheid ±1	5 mm, ±0.4°
Meten eenheid M/ft/in/ft	+ in
Laser niveau Klasse 2
Laser typ 630-670nm,	<1mW
Enkele meting √
Continue meting √
Oppervlakte- en volumemeting	√
Pythagoras stelling meting	√
Optellen en aftrekken √
Maximale en minimale meting	√
Vierregelig display √
Zoemer √
Geschiedenis meet-record	20 reeksen
Knop	Zachte rubberen knoop
Bedrijfs temperatuur 0°C ~ 40°C
Omgevingstemperatuur bij opslag	-10°C ~ 60°C
Batterij selectie AAA2 X	1.5V
Automatische uitschakeling van laser	30 seconden
Automatische uitschakeling van het instrument	3 minuten
Lengte × breedte × hoogte (mm)	120*48*27
Gewicht (g) 120

1. De meetbereik is gebaseerd op de standaard achter referentie
2. De meetbereik wordt verminderd bij gebruik in ongunstige omstandigheden (zoals buiten of overmatig omgevings licht, slecht reflecterend meetoppervlak, grof oppervlak of overmatig temperatuurverschil), wat ook kan leiden tot een grote afwijking.

NL

BEDIENINGSINSTRUCTIES

Eerste ingebruikname en setup

1. Schakelen aan en uit

Lang ingedrukt ⬆ om het instrument aan / uit te zetten. De instrument Uitzetten automatisch uitgeschakeld na drie minuten inactiviteit.

1. Meetknop

Kort indrukken △ om de laser aan te zetten, en dan indrukken △ nogmaals om een enkele meting te activeren.

1. Keer terug/Doorzichtig-knop

Kort indrukken Ⓔ om de laatste actie ongedaan te maken of de meetwaarde te wissen.

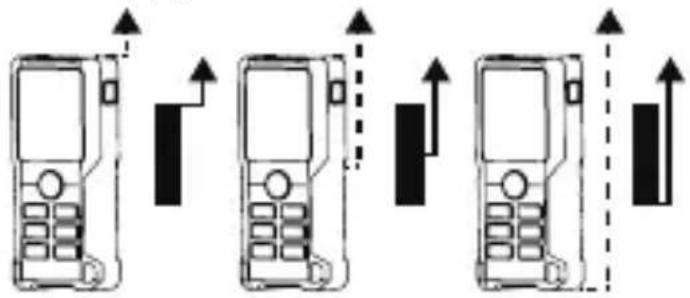

1. Omgeving meetreferentie

De standaard referentie-instelling is vanaf de achterkant van het instrument. Indrukken om het referentiepunt om te schakelen naar de frontreferentie of statiefreferentie. Druk er nogmaals om terug te schakelen en weer tussen de voorkant, midden en de achterkant.

*Het referentiepunt wordt standaard ingesteld elk tijd wanneer het opnieuw wordt opgestart.

1. Eenheid instellingen

lang indrukken om de afstandseenheid te veranderen tussen m, ft, in en ft+in.

De meeteenheid eenheid zullen automatisch schakelaar naar "m" na opnieuw opstarten.

Functies en bewerkingen

1. Enkele afstandsmeting

Indrukken ▲ om de laser te activeren, en dan indrukken ▲ nogmaals om een enkele meting te activeren.

De laser wordt uitgeschakeld na voltooiing van de meting en de gemeten waarde wordt onmiddellijk weergegeven.

Opmerking: Na het inschakelen, de instrument binnenkomt de enkele meting mdus door standard. Na selectie van de meetpositie, indrukken in andere meetmodi, indrukken aan terug te gaan naar enkele meting.

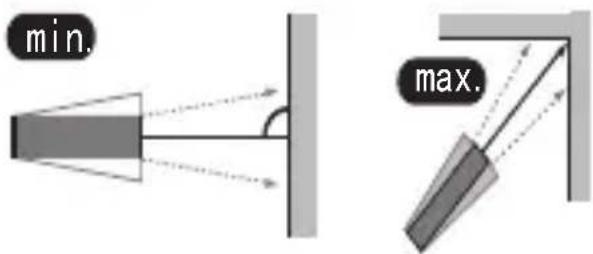

2. Continue meting (Maximaal/Minimale)

Indrukken op om continue meting te activeren. De continue meting symbool wordt weergegeven op het scherm. Op hetzelfde tidj de maximale en minimale afstanden gemeten op het display weergegeven. Gebruikers kan indrukken

of Coff de functie te stoppen.

min. max.

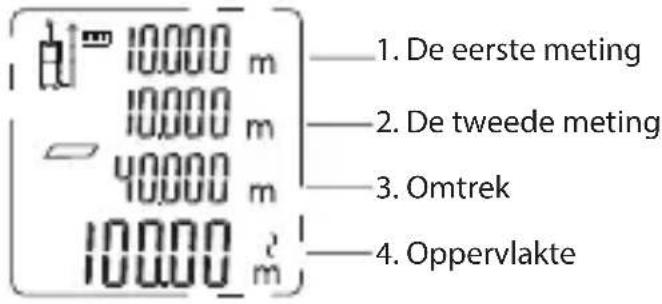

3. Oppervlakte meting

Indrukken 10 keer, het symbool

verschijnt op het Scherm. Druk op om de eerste afstandsmeting te doen (bijv. Lengte). Indrukken nogmaals om de tweede afstandsmeting uit te voeren (e.g. breedte). Na de tweede meting, de resultaten van de oppervlakte/omtrek worden weergegeven op het hoofddisplay.

NL

10.000 m 10.000 m 40.000 m 10.000 m — 1. De eerste meting — 2. De tweede meting — 3. Omtrek — 4. Oppervlakte

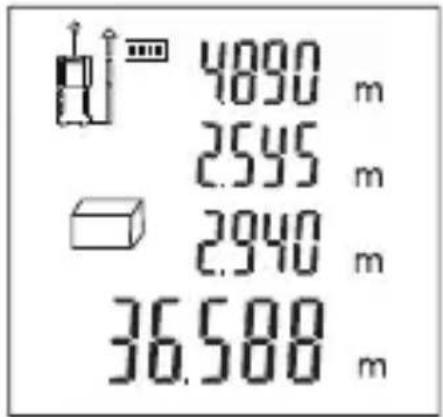

4. Volumemeting

Druk tweemaal op symbol verschijnt op het display. Druk op om de eerste afstandsmeting te doen (bijv. Lengte).

Druk nogmaals op om de tweede afstandsmeting (bijv. Breedte) uit te voeren en druk op om de derde afstandsmeting (bijv. Hoogte) uit te voeren.

Na drie metingen wordt het resultaat van het volume automatisch weergegeven in de overzichtsregel.

NL

4890 m 2595 m 2940 m 36.588 m

5. Indirecte meting

☐ Het instrument kan berekenen de afstand met de Pythagoras stelling. Met deze functie kunt u afstanden meten voor ontoegankelijke locaties.

Opmerking:

1. Alle te meten punten moeten zich op dezelfde horizontale lijn of verticale vliegtuig. In volgorde naar nauwkeurigere meetresultaten te krijgen, wordt aanbevolen om een statief te gebruiken om het instrument voor meting op dezelfde as te draaien (de hoek van het instrument wordt

bijvoorbeeld volledig afgewikkeld tegen de muur om te meten).

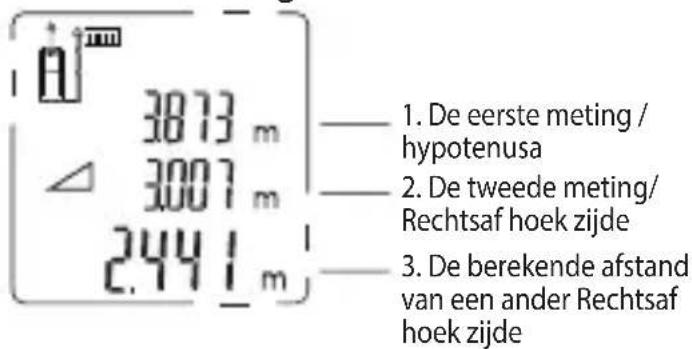

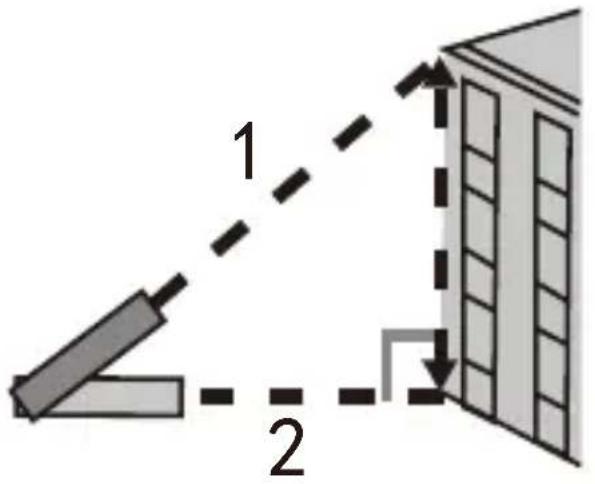

Indirecte meting: Pythagoras methode twee punten

Zoals weergegeven in de figuur hieronder, meet u de hoogte of breedte van een gebouw, of wanneer een hoogte moet worden bepaald door twee afstanden, kan dit worden bereikt door indirecte meting.

Druk op 100er, de symbool

verschijnt op het scherm. Voer de eerste meting door te verwijzen naar de knipperende kant (zoals weergegeven in de figuur bovenstaande, richten op het bovenste punt), en de gemeten waarde wordt weergegeven als waarde 2; houd het instrument waterpas dat standaard horizontale metingen uitvoert; voer de tweede meting uit door naar de knipperende kant te verwijzen (zoals weergegeven in de figuur bovenstaande, richten op het onderste punt), en de gemeten waarde wordt weergegeven als waarde 3.

De berekende hoogte wordt weergegeven in de overzicht sregel.

3873 m 3007 m 2441 m 1. De eerste meting / hypotenusa 2. De tweede meting/ Rechtsaf hoek zijde 3. De berekende afstand van een ander Rechtsaf hoek zijde

NL

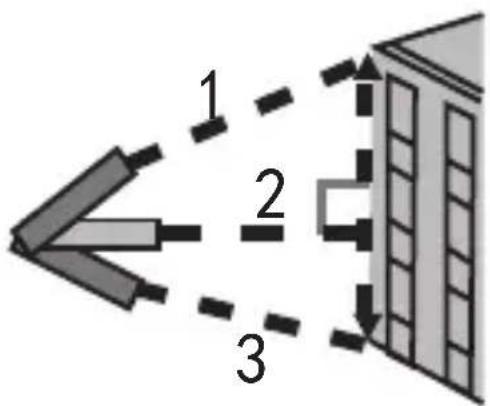

Indirecte meting: Pythagoras methode drie punten

Zoals weergegeven in de figuur hieronder, meet de hoogte of breedte van een gebouw, of wanneer een hoogte moet worden bepaald door drie afstanden, kan dit worden bereikt door de Pythagoras-methode te gebruiken met drie punten indirecte meting.

1 2 3

NL

Druk op 1.5.000, de symbool verschijnt op het scherm. Voer de eerste meting uit door naar de knipperende kant verwijzen (zoals weergegeven in de figuur bovenstaande, gericht op het bovenste pu en de gemeten waarde wordt weergegeve als waarde 1; houd het instrument waterp dat standaard horizontale metingen uitvoe neem de tweede maat door te verwijzen m de knipperende kant (zoals weergegeven figuur bovenstaande, gericht op het midde verticale punt), en de gemeten waarde wo weergegeven als waarde 2; voer vervolger derde meting uit (gericht op het onderste punt gemeten waarde wordt weergegeven als w 3. Het berekende afstandsresultaat wordt weergegeven op de overzicht sregel.

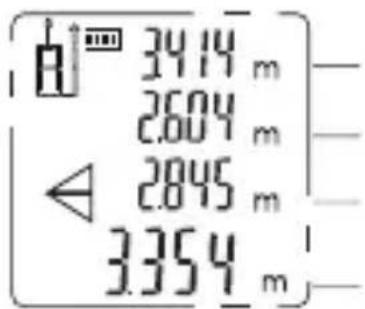

3414 m 2604 m 2845 m 3354 m

1. De eerste meting / hypotenusa
2. De tweede meting/Rechtsaf hoek zijde
3. De Derde meting/hypotenuse
4. De berekende afstand

□ Het instrument kan ook de afstand berekenen met behulp van de hoekmeting en stelling van Pythagoras. Met deze functie kunt u afstanden meten voor ontoegankelijke locaties.

Opmerking:

1. Alle te meten punten moeten zich op hetzelfde verticale vlak bevinden. (De hoeksensor kan alleen de hoek van de verticale lijn meten)
2. In volgorde naar nauwkeurigere meetresultaten te krijgen, het wordt aanbevolen om een statief te gebruiken draaien instrument, de instrument op dezelfde as voor meting.

De hoek tussen het instrument en de horizontaal vlak wordt in realtime op het scherm weergegeven.

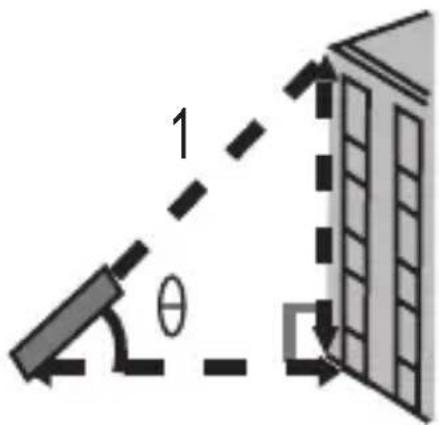

Indirecte meting: automatisch horizontaal

Indrukken 1000 keer achter elkaar, één keer het automatische horizontale symbool verschijnt op het scherm. Zoals weergegeven in de afbeelding, indrukken 1000 om de lengte van de schuine rand te meten 1. De hoek, schuine afstand, verticale afstand, horizontale afstand worden weergegeven op het scherm.

NL

1 θ

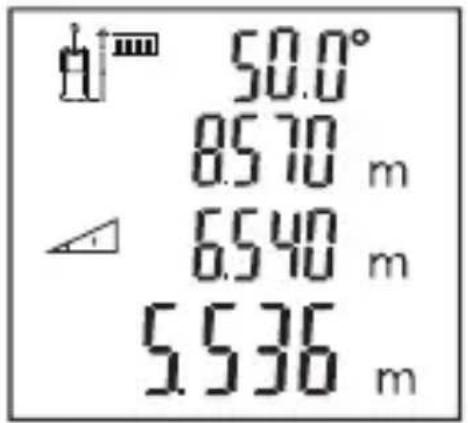

50.0° 8570 m 6540 m 5.536 m

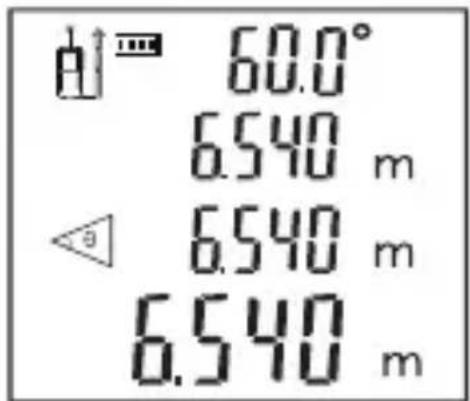

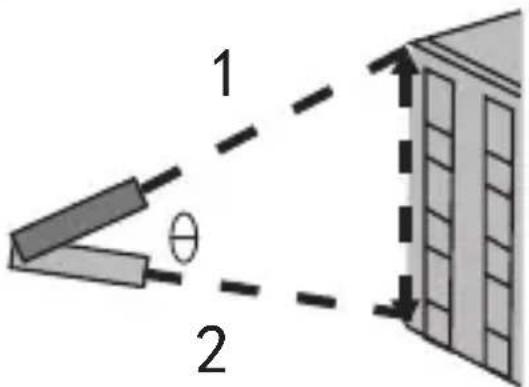

Indirecte meting: automatisch verticaal

Indrukken 📁 zes keer achter elkaar, één keer het automatische verticale symbool verschijnt op het scherm.

Zoals weergegeven in de afbeelding: Indrukken ▲ knop om te meten de afstand naar de eerste kant; druk op ▲ nogmaals te meten de afstand naar de tweede kant; dan de hoek, afstand tot de eerste en de tweede kant, automatische verticale afstandsresultaten worden achtereenvolgens op het scherm weergegeven.

1 θ 2

1. Toevoeging/aftrekken

Toevoeging: druk kort op +/- ;

Aftrekken: druk lang op +/- .

Afstand optellen/aftrekken:

Doe een meting eerste, den indrukken +/- , de optellen/aftrekken symbool verschijnt op het scherm en knippert continu. Doe de tweede meting,de tweede afstandswaarde wordt automatisch opgeteld bij / afgetrokken van de eerste. Het resultaat wordt weergegeven in de overzichtsregel.

Oppervlakte/volume toevoeging/aftrekken

Tijdens gebied/volume metingen, indrukken +/-p, de instrument zal de volgende afstand/oppervlakte/volume blijven meten, en voeg de waarde toe aan/trek deze af van de huidige gemeten waarde.

meten een gebied/volume eerst, druk op de +/...op, de gebied/volume waarde zal op het scherm verschijnen als een einde toevoegen. Het plusteken of minteken verschijnt ook op het scherm en knippert continu.

Meet het tweede gebied/volume, dan zal het gebied/volume op het scherm verschijnen als een ander addend dat wordt toegevoegd aan/afgetrokken van het eerste addend. Het resultaat wordt weergegeven in de overzichtsregel. Alle de toevoeging/aftrek functie kan herhaaldelijk bediend zoals vereist.

Visie: Druk op 📄, knop op een rij, worden de laatste 20 gemeten/berekende waarden in omgekeerde volgorde weergegeven.

Probleemoplossen

Alle fouten of mislukkingen worden weergegeven als codes. De volgende tabel

beschrijven de betekenis van codes en oplossingen.

Code	Oorzaak Oplossing
204	Berekeningsfout	Raadpleeg de gebruikershand-leiding, herhaal de procedures.
208	Overmatige stroom	Neem contact op met uw distribut-eur
220	Lage batterijcapaciteit	De batterij verwijderen
252	Te hoge temperatuur	Laat het instrument afkoelen tot bedrijfstemper-atuur van 0°C~ 40°C
253	Temperatuur te laag	Warm het instrument op tot bedrijfstemper-atuur
255	Ontvangen licht te zwak of meettijd te lang	Gebruik doelplaat of verander een goed reflecterend oppervlak.
256	Signaal te sterk ontvangen	Doelwit te reflecterend, gebruiker richtplaat of richt niet op sterk lichttobjectief.
261	Buiten von de bereik van metingen	Selecteer de meting afstand binnen bereik von meting.
500	Hardwarefout	Schakelaar aan/uit het instrument meerdere keren, als het symbool nog steeds verschijnt, neem dan contact op met uw dealer voor hulp.

Onderhoud

1. De instrument kan alleen gerepareerd door geautoriseerd service personeel.
2. Verwijder de batterij uit het instrument en bewaar indien nodig als het gedurende langere tijd niet zal worden gebruikt.
3. Gebruik alleen vervangende onderdelen en accessoires aanbevolen door de fabricant.
4. Houd de instrument droog, schoon en vrij van vet. Gebruik een schone kleding bij schoonmaken, en Niet doen gebruik wasmiddel, benzine, olie om schoon.

Voorzorgsmaatregelen

1. Werken in een ongunstige omgeving(zoals buiten- of omgevingslicht, het meetoppervlak is te zwak in reflectie, het oppervlak is te ruw enz.) kan tot grote meetfouten leiden
2. Bij de instrument niet in gebruik is, winkel het in een plaats buiten het bereik van de kinderen.
3. Gebruik dit product niet gedurende lange tijd in een vochtige, stoffige of andere ruwe omgeving.
4. Sterk reflecterende oppervlakken kunnen de laserstraal scheef trekken en fouten veroorzaken.
5. Het kan veroorzaken fouten bij het passeren of direct meten van licht gekleurde vloeistof (zoals water), helder glas, polystyreenschuim of andere soortgelijke doorschijnende materialen met een lage dichtheid

CONFORMITEITVERK-LARING

Wir,

POSITEC Germany GmbH

Postfach 32 02 16, 50796 Cologne,

Germany

Verklaren dat het product

Beschrijving laser meten

hulpmiddelen

Type KI200 KI201 KI202

Functie meten de afstand

Volg de volgende instructies:

2014/30/EU, 2011/65/

EU&(EU)2015/863

Voldoe aan de norm

EN 61010-1, EN 60825-1, EN

61326-1, EN 50689, EN IEC 63000

128

NL

A#

C€

2023/06/27

Allen Ding
