GEBRUIKSAANWIJZING KG745.9 KRESS

• Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd.D

3. La tondeuse se met

INLEIDING Beste klant, Dank u voor het kopen van dit Kress-product. Wij zijn toegewijd aan het ontwikkelen van producten van hoge kwaliteit om aan uw vereisten voor gazon & tuin te voldoen. Het merk Kress staat synoniem voor service van topkwaliteit. Als u tijdens de levensduur van uw product vragen of zorgen hebt over uw product, neem dan contact op met uw plaats van aankoop of met onze Klantenservice voor ondersteuning. Wij zijn ervan overtuigd dat u nog jarenlang plezier zult beleven aan het werken met uw Kress-product.

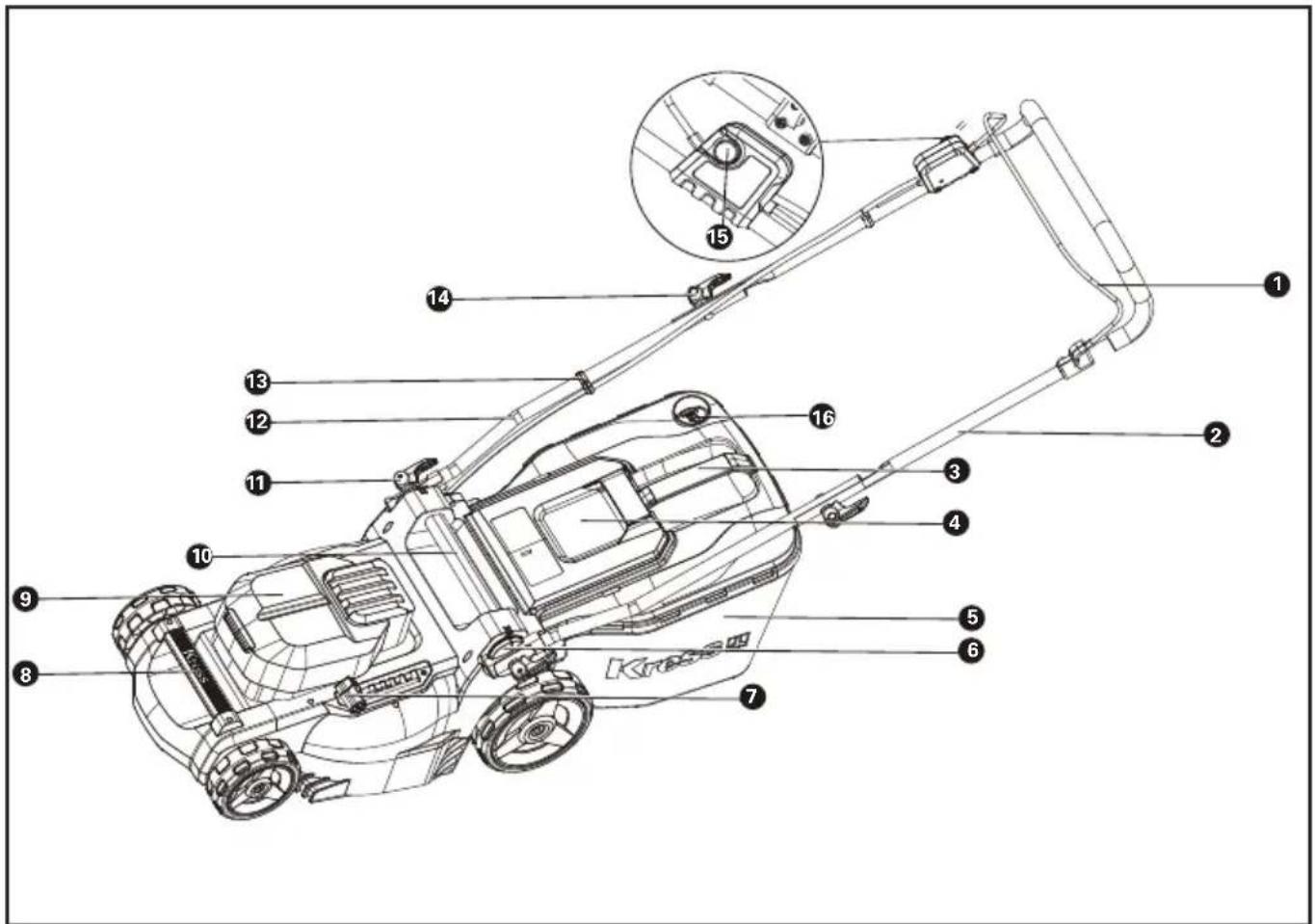

GEBRUIK VOLGENS BESTEMMING

Dit product is bestemd voor het maaien van gazons (uitsluitend particulier gebruik).NL

• Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd.NL

OORSPRONKELIJKE GE- BRUIKSAANWIJZING PRODUCTVEILIGHEID ALGEMENE VEILIGHEIDSWAARSCHUWIN- GEN WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap werden meegeleverd. Het niet opvolgen van alle onderstaande voorschriften kan tot een elektrische schok, brand en/of ernstig persoonlijk letsel leiden. Bewaar alle waarschuwingen en instructies voor latere naslag. De term “(elektrisch) gereedschap” in de waarschuwingen hieronder, verwijst naar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken. b) Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die de stof of de gassen kunnen doen ontvlammen. c) Houd kinderen en omstanders uit de buurt terwijl u met elektrisch gereedschap werkt. Aeidingen kunnen ervoor zorgen dat u de controle over het gereedschap verliest.

2) Elektrische veiligheid

a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok. b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geaard of gegrond is, is er een grotere kans op een elektrische schok. c) Stel uw elektrische gereedschap niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok. d) Gebruik de stroomdraad niet op een andere manier dan waarvoor deze gemaakt is. Trek niet aan de stroomdraad, ook niet om de stekker uit het stopcontact te krijgen en draag het gereedschap niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok. e) Wanneer u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok. f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3) Persoonlijke veiligheid

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanneer u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel. b) Gebruik een veiligheidsuitrusting. Draag altijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt wordt, vermindert de kans op persoonlijk letsel. c) Pas op dat het apparaat niet onbedoeld wordt gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken. d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel. e) Werk niet boven uw macht. Zorg er altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachte situaties. f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kan vast komen te zitten in bewegende onderdelen. g) Wanneer er apparaten worden bijgeleverd voor stofafzuiging en –opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van deze apparaten vermindert de gevaren die door stof kunnen ontstaan. h) Als u gereedschap veelvuldig gebruikt,92

dan kan dit leiden tot het negeren van de veiligheidsprincipes, probeer dit te vermijden. Een achteloze actie kan binnen een fractie van een seconde leiden tot ernstig letsel.

4) Gebruik en onderhoud van elektrisch

gereedschap a) Forceer het gereedschap niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert beter werk af en werkt veiliger als het gebruikt wordt op de snelheid waar het voor ontworpen is. b) Gebruik het gereedschap niet wanneer de aan/uitschakelaar niet functioneert. Gereedschap dat niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd. c) Haal de stekker uit het stopcontact en/of verwijder de accu, indien deze kan worden verwijderd, uit het gereedschap voordat u instellingen veranderd, toebehoren vervangt of de machine opbergt. Deze preventieve veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap. d) Berg gereedschap dat niet gebruikt wordt buiten het bereik van kinderen op en laat personen die niet bekend zijn met het gereedschap of met deze veiligheidsinstructies het gereedschap niet bedienen. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zijn. e) Onderhouden van het gereedschap en accessoires. Controleer of bewegende onderdelen nog goed uitgelijnd staan, of ze niet ergens vastzitten en controleer op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap niet goed functioneert. Wanneer het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f) Houd snijdend gereedschap schoon en scherp. Goed onderhouden snijdend gereedschap met scherpe zaagbladen/messen zal minder snel vastlopen en is makkelijker te bedienen. g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situaties opleveren. h) Houd de handgrepen en grijpoppervlakten droog, schoon en vrij van olie en smeermiddel. Glibberige handgrepen en grijpoppervlakken laten geen veilige hantering toe, en zorgen ervoor dat u geen controle hebt over het gereedschap in onverwachte omstandigheden.

5) Gebruik en onderhoud van accugereedschap

a) Laad het accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupack, kan brand veroorzaken wanneer die gebruikt wordt voor een ander type accupack. b) Gebruik het gereedschap uitsluitend met het aangegeven accupack. Door het gebruik van andere accupacks ontstaat de kans op letsel of brand. c) Wanneer het accupack niet gebruikt wordt, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken tussen de contactpunten van de terminal. Het kortsluiten van de accuterminals kan zorgen voor brandwonden of brand. d) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deze vloeistof niet aan. Wanneer u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddellijk af te spoelen met water. Wanneer de vloeistof in de ogen komt, dient u zo snel mogelijk een arts te raadplegen. Vloeistof die afkomstig is uit de accu kan irritatie of brandwonden veroorzaken. e) Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu’s kunnen onvoorspelbaar reageren, wat kan leiden tot brand, explosie of het veroorzaken van letsel. f) Stel een accu of gereedschap niet bloot aan vuur of extreme temperatuur. Blootstelling aan brand of een temperatuur boven 130 °C kan explosie veroorzaken. g) Volg alle instructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat vermeld is in de handleiding. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.

a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft. b) Repareer nooit beschadigde accu's. Reparatie van accu's mag alleen worden uitgevoerd door de fabrikant of geautoriseerde onderhoudstechnici. VEILIGHEIDSWAARSCHUWINGEN VOOR GRASMAAIER a) Gebruik de grasmaaier niet tijdens slechte weersomstandigheden, in het bijzonderNL

wanneer er kans op onweer is. Dit verlaagt het risico om geraakt te worden door de bliksem. b) Inspecteer het gebied waar de grasmaaier zal worden gebruikt grondig op wilde dieren. Tijdens het gebruik kunnen wilde dieren door de grasmaaier worden verwond. c) Inspecteer het gebied waar de grasmaaier gebruikt gaat worden grondig en verwijder alle stenen, stokken, draden, botten en andere vreemde voorwerpen. Weggeslingerde voorwerpen kunnen persoonlijk letsel veroorzaken. d) Weggeslingerde voorwerpen kunnen persoonlijk letsel veroorzaken. Versleten of beschadigde onderdelen verhogen het risico op letsel. e) Versleten of beschadigde onderdelen verhogen het risico op letsel. Een versleten of beschadigde grasopvangbak kan het risico op persoonlijk letsel vergroten. f) Houd afschermingen op hun plaats. Afschermingen moeten in goede staat verkeren en correct zijn gemonteerd. Een afscherming die los zit, beschadigd is of niet goed functioneert, kan persoonlijk letsel tot gevolg hebben. g) Houd alle inlaten voor koellucht vrij van vuil. Geblokkeerde luchtinlaten en vuil kunnen oververhitting of brandgevaar veroorzaken. h) Draag altijd antislip en beschermend schoeisel tijdens het gebruik van de grasmaaier. Bedien de grasmaaier niet op blote voeten of met open sandalen aan. Dit vermindert de kans op letsel aan de voeten door contact met het bewegende mes.

i) Dit vermindert de kans op letsel aan de

voeten door contact met het bewegende mes. Blootgestelde huid vergroot de kans op letsel door weggeslingerde voorwerpen. j) Gebruik de grasmaaier niet in nat gras. Lopen, nooit rennen. Dit vermindert het risico op uitglijden en vallen, wat kan leiden tot persoonlijk letsel. k) Gebruik de grasmaaier niet op extreem steile hellingen. Dit vermindert het risico van verlies van controle, uitglijden en vallen, wat kan leiden tot persoonlijk letsel. l) Zorg er bij het werken op hellingen altijd voor dat u stevig staat, werk altijd dwars over hellingen, nooit op of neer en wees uiterst voorzichtig bij het veranderen van richting. Dit vermindert het risico van verlies van controle, uitglijden en vallen, wat kan leiden tot persoonlijk letsel. m) Wees uiterst voorzichtig wanneer u de grasmaaier achteruitrijdt of naar u toe trekt. Wees altijd bewust van uw omgeving. Dit vermindert het risico op struikelen tijdens bedrijf. n) Raak de messen en andere gevaarlijke bewegende delen niet aan terwijl ze nog in beweging zijn. Dit verkleint de kans op letsel door bewegende delen. o) Wanneer vastgelopen materiaal wordt verwijderd of de grasmaaier gereinigd, zorg er dan voor dat alle stroomschakelaars uit staan en dat de batterij is losgekoppeld. Onverwachte bediening van de grasmaaier kan leiden tot ernstig persoonlijk letsel. VEILIGHEIDSINSTRUCTIES

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden. b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken. c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht. d) Stel accupacks niet bloot aan mechanische schokken. e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts. f) Houd batterijcellen en accupacks schoon en droog. g) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden. h) Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.

i) Laat accupacks niet langdurig opladen als ze

niet worden gebruikt. j) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie. k) Laad alleen op met een lader met de technische gegevens van Kress. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. l) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur. m) Houd accupacks buiten het bereik van kinderen. n) Bewaar de oorspronkelijke instructies van het product voor latere gebruik. o) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is. p) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat .94

q) Gebruik geen cellen van verschillende fabrikanten, capaciteit, afmetingen of typen binnen een apparaat. r) Houd de accu uit de buurt van microgolven en hoge druk. SYMBOLEN Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen WAARSCHUWING – Pas op voor weggeslingerde voorwerpen – houd omstanders op afstand WAARSCHUWING – Houd handen en voeten uit de buurt van de messen WAARSCHUWING – Koppel de batterij los vóór onderhoud De messen blijven nog even doordraaien nadat de machine is uitgeschakeld. Wacht tot alle onderdelen van de machine helemaal tot stilstand zijn gekomen voor u deze aanraakt. Draag beschermende handschoenen. Verwijder de batterij uit de houder voor alle instel-, service- of onderhoudswerkzaamheden. Accu’s kunnen in de waterkringloop terechtkomen als ze op onjuiste wijze worden weggegooid, wat gevaarlijk kan zijn voor het ecosysteem. Gooi afgedankte accu’s niet weg bij het ongesorteerde huishoudelijke afval. Niet verbranden Li-Ion-accu Dit product is uitgerust met een symbool dat ‘gescheiden inzameling’ aanduidt voor alle accu’s. Ze worden dan gerecycled of gedemonteerd om de impact op het milieu te verminderen. Accu’s kunnen gevaarlijk zijn voor het milieu en de menselijke gezondheid, omdat ze gevaarlijke stoffen bevatten. Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.NL

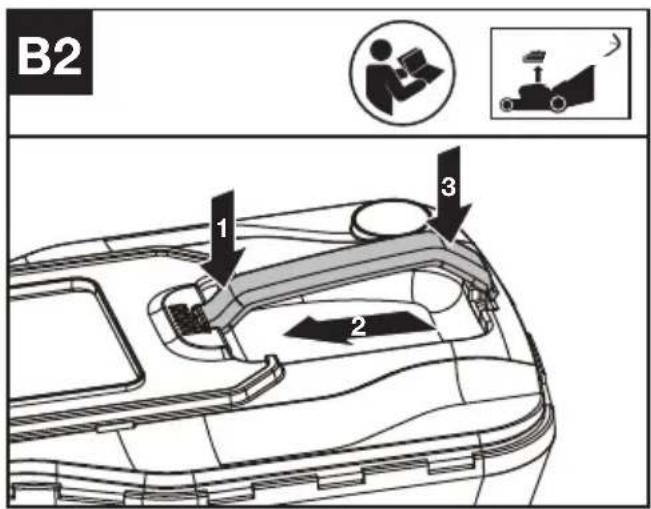

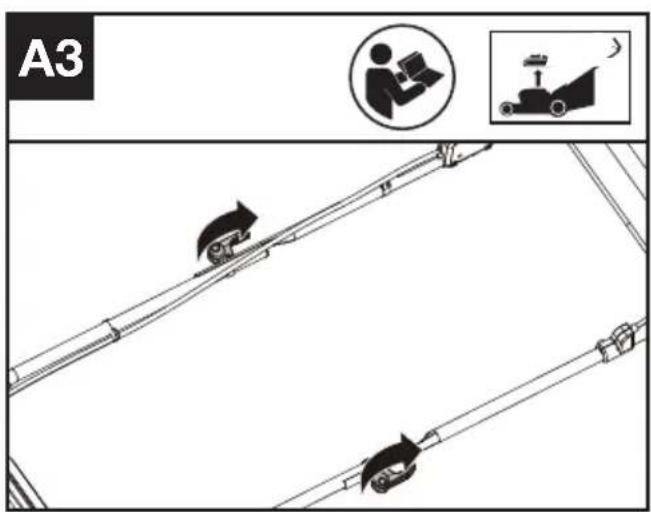

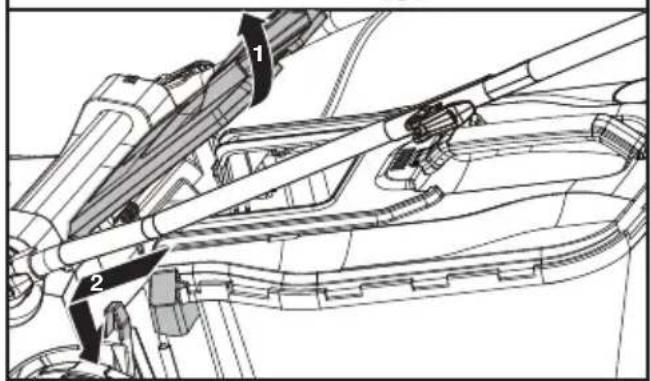

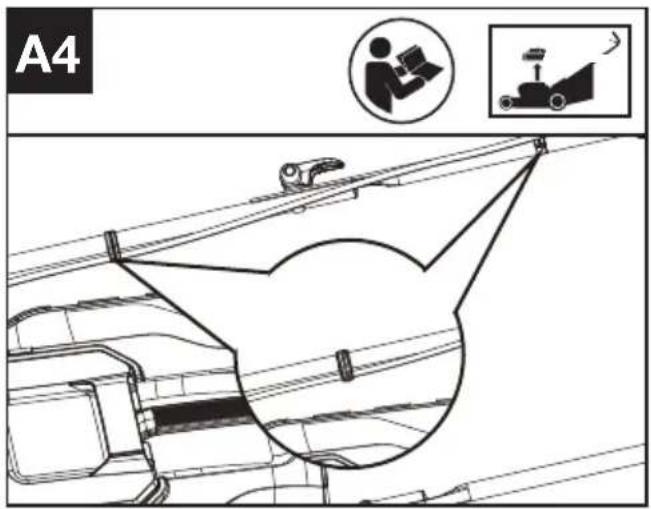

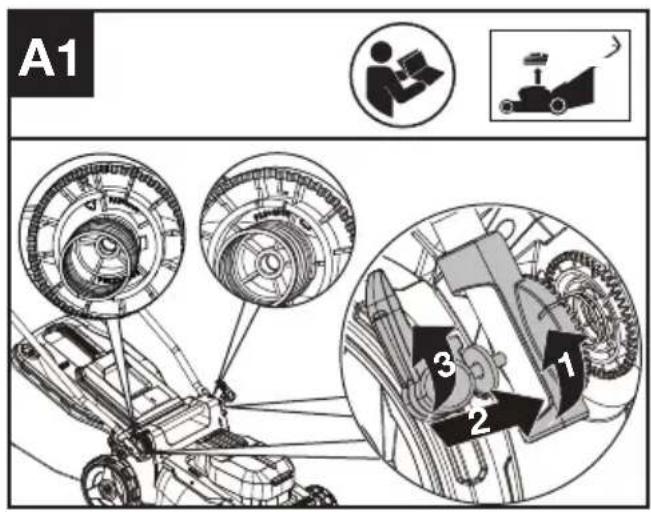

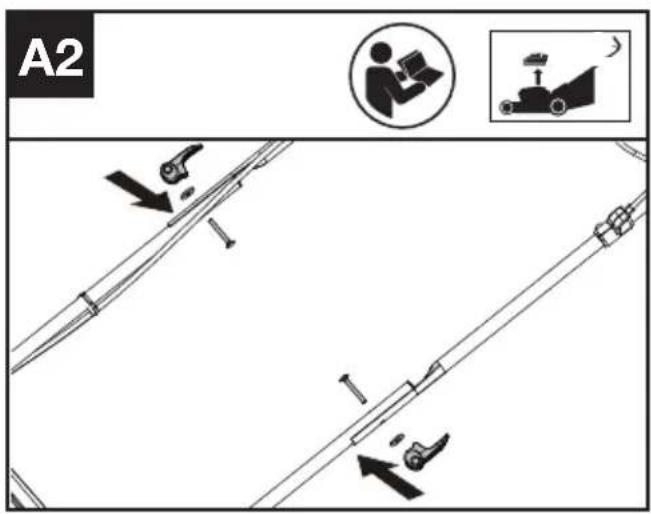

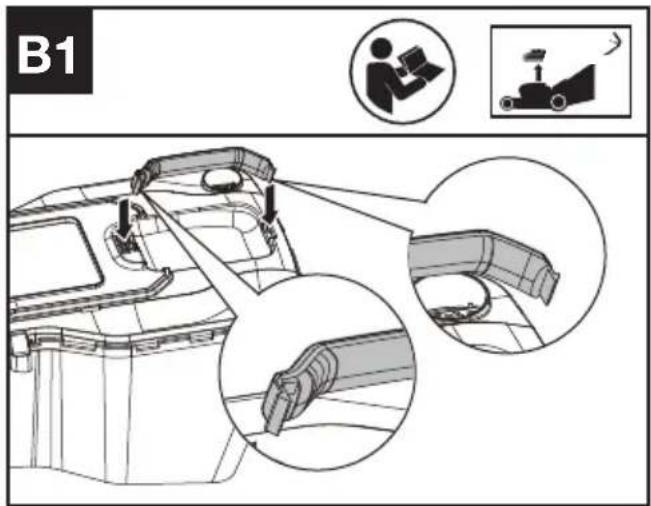

ASSEMBLAGE EN BEDIENING OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap.MONTAGEAssembleren van de greepstang (Zie Fig. A1, A2, A3, A4)OPMERKING: Kies de juiste hoogte en draai de handgreepknoppen vast.

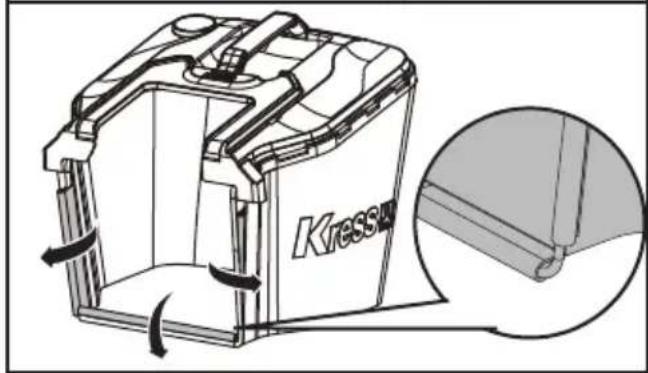

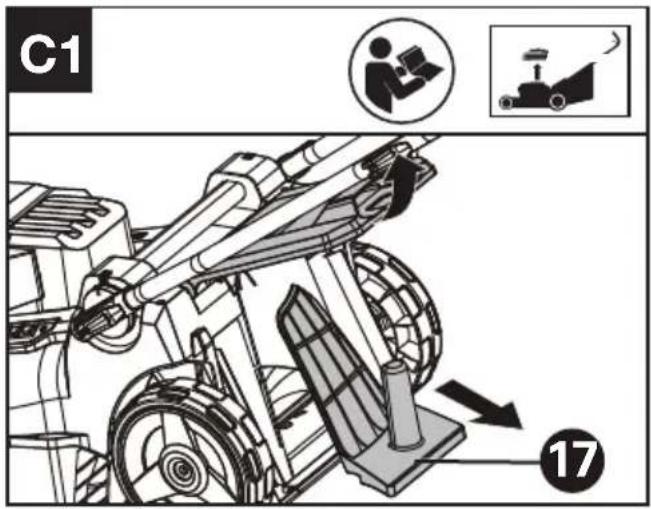

Montage van de grasopvangzak op de maaier. (Zie afb. C1, C2) OPMERKING: Druk de graszak iets naar beneden om te controleren of hij volledig gemonteerd is. OPMERKING: Neem het mulching-opzetstuk uit de maaier voordat u de grasopvangzak monteert.

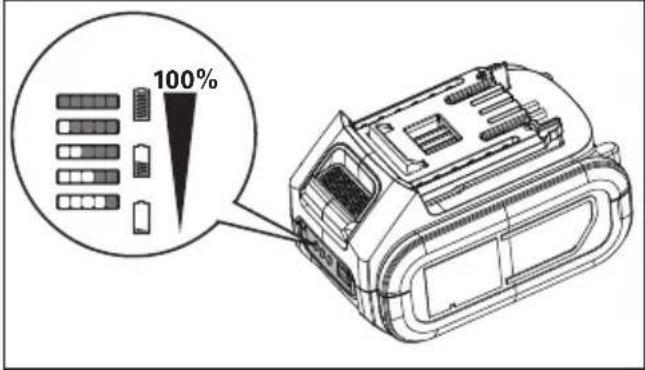

Controleren van de laadtoestand van het accupack OPMERKING: Fig. D1 is alleen geschikt voor het accupack met indicatielampje voor de accu.

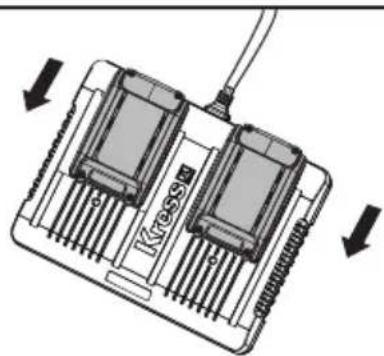

100% Laden van het accupack (Zie Fig. D2) OPMERKING: Het accupack wordt onopgeladen geleverd. Voor de eerste keer maaien moet het accupack volledig worden opgeladen. Laad de twee accu’s altijd op hetzelfde moment op. U vindt meer gedetailleerde informatie in de handleiding voor het laadapparaat.

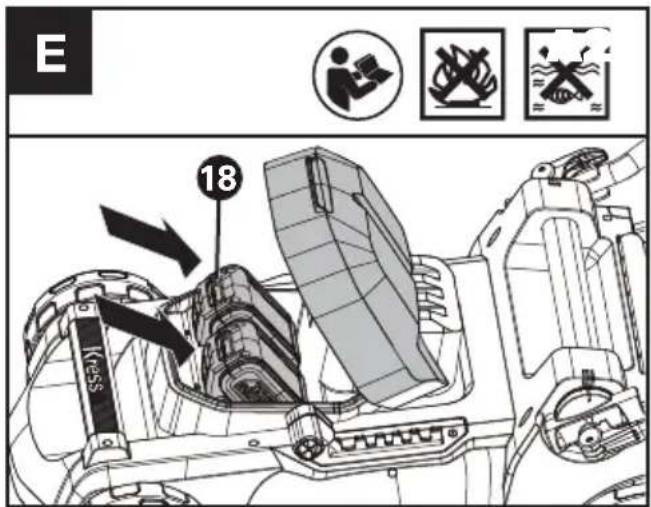

Verwijderen & Plaatsen van het accupack (Zie Fig. E) OPMERKING: Deze grasmaaier zal alleen werken als beide accu’s zijn gemonteerd. Gebruik altijd dezelfde twee accu’s en laad de twee accu’s op hetzelfde moment op. Als u twee accu’s met verschillend vermogen gebruikt, zal de machine alleen draaien volgens de laagste gemeenschappelijke noemer.NL

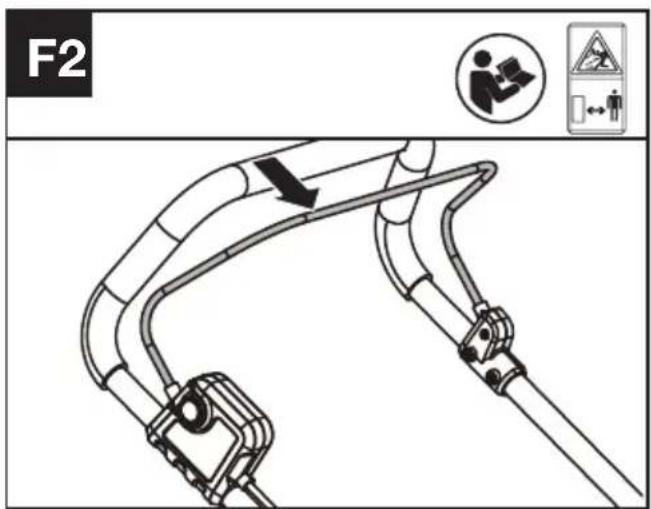

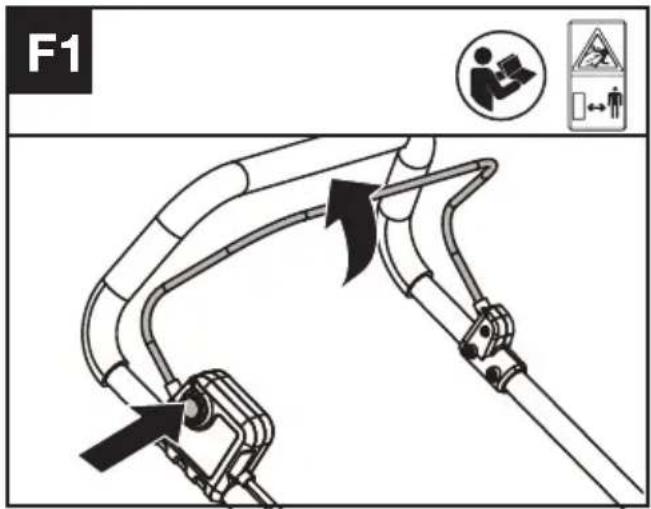

BEDIENING Starten & Stoppen (Zie Fig. F1, F2)Om te starten houdt u de vergrendelingsknop ingedrukt en trekt u aan de schakelhendel.Laat de schakelhendel los om te stoppen.

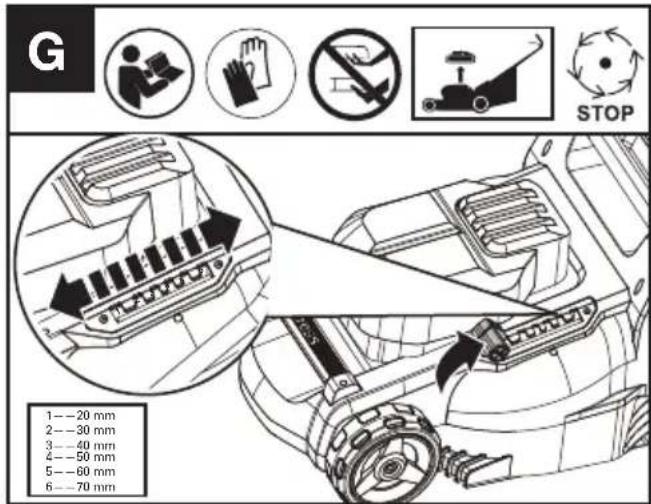

Instellen van de maaihoogte (Zie Fig. G)WAARSCHUWING! Stop en laat de schakelaar los, voordat u de hoogte verandert. De messen draaien na het uitschakelen nog even door en een draaiend mes kan letsel veroorzaken. Raak de draaiende messen niet aan.

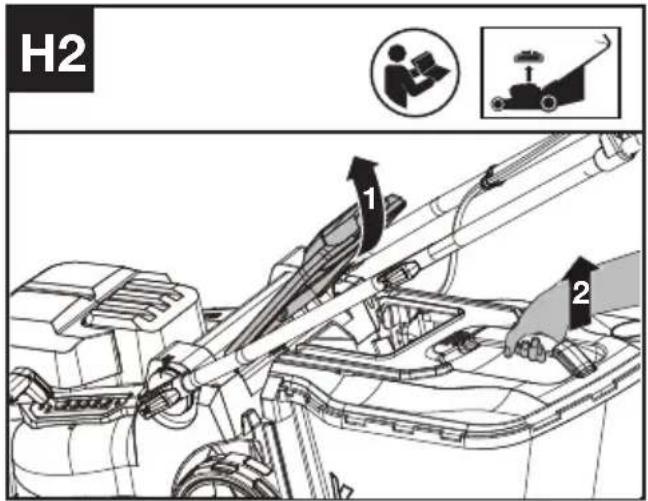

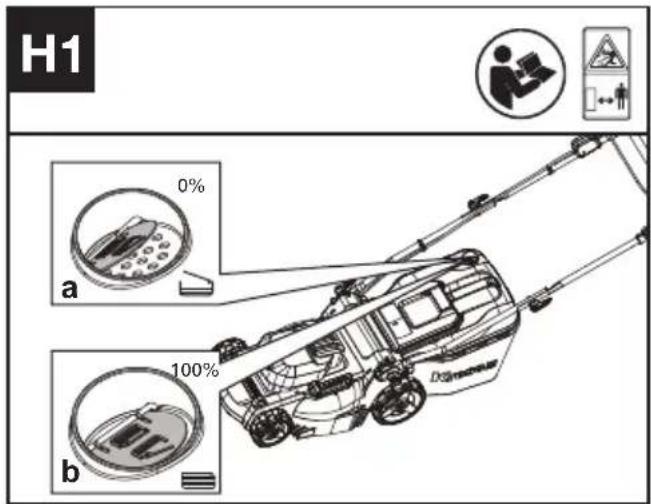

100% Verwijderen/legen van de grasopvangzak (Zie Fig. H2) WAARSCHUWING! Controleer altijd de veiligheidsap, sluit de uitlaat voor gebruik. Til nooit de veiligheidsap op wanneer de grasmaaier in gebruik is zonder de grasopvangbak.98

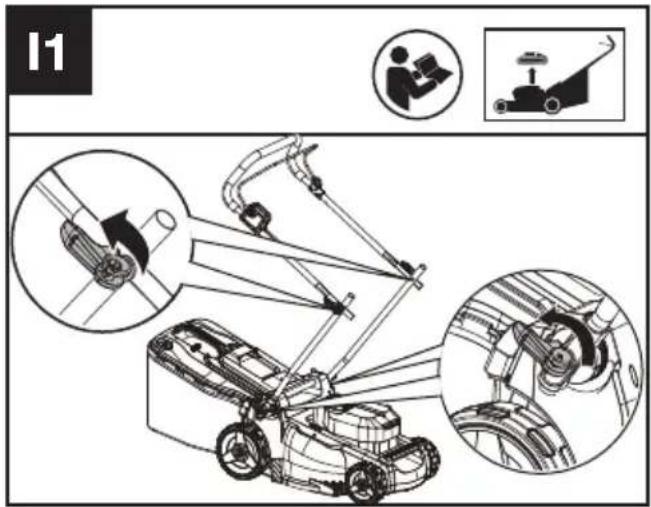

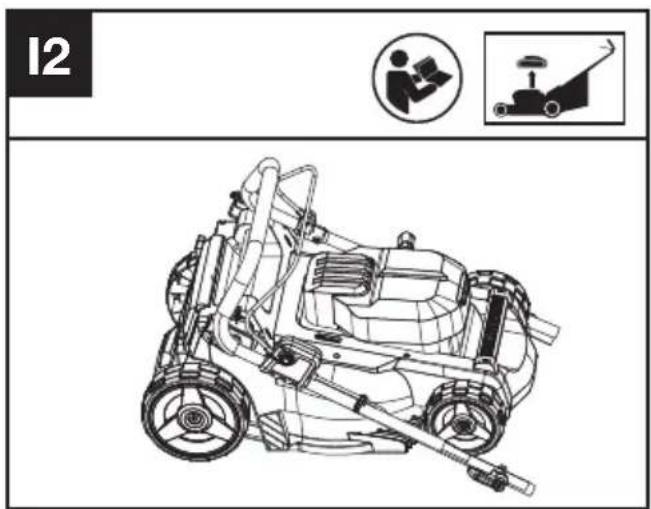

Opslag (Zie Fig. I1, I2)

MAAITIPS OPMERKING: INSPECTEER DE OPPERVLAKTE WAAR DE MAAIER GEBRUIKT MOET WORDEN EN VERWIJDER ALLE STENEN, STOKKEN, DRAAD, BOTTEN EN ANDER AFVAL DAT DOOR HET DRAAIENDE MES WEGGEWORPEN ZOU KUNNEN WORDEN.1. Maai evenwijdig aan hellingen, niet op en neer. Wees zeer zorgvuldig als u op een helling van richting verandert. Maai geen steile hellingen. Zorg ervoor dat uw voeten stevig staan.2. Laat de schakelaar los om de maaier “UIT” te schakelen als u over grind gaat (steentjes kunnen door het mes worden weggeworpen).3. Zet de maaier op de hoogste snijhoogte als u maait door ruwe grond of hoog onkruid. Zou u te veel gras tegelijk verwijderen, dan kan dat resulteren in het doorslaan van een zekering, waardoor de maaier stopt. 4. Gebruikt u een graszak in het seizoen waarin het gras snel groeit, dan kan het gras zich ophopen in de uitwerpopening. Laat de schakelhendel los om de maaier "UIT" te zetten. Verwijder de graszak en schud het gras tot achterin de zak. Verwijder gras en ander afval dat zich heeft opgehoopt bij de uitwerpopening. Zet de graszak weer terug.5. Mocht de maaier abnormaal trillen, laat dan de schakelaar los om de maaier “UIT” te zetten. Zoek naar de oorzaak. Trilling is een waarschuwing voor een probleem. Gebruik de maaier niet voordat er een controle is uitgevoerd. 6. LAAT DE SCHAKELHENDEL ALTIJD LOS OM DE MAAIER "UIT" TE ZETTEN ALS U DEZE ONBEHEERD ACHTERLAAT, ZELFS VOOR EEN KORTE PERIODE. MAAIGEBIED Het maaigebied wordt beïnvloed door verscheidene factoren, zoals de maaihoogte, de vochtigheid van het gazon, de graslengte en de dichtheid. Overigens wordt het maaigebied verkleind doordat de maaier tijdens het gebruik te vaak gestart en gestopt wordt.De tabel hieronder geeft de verhouding tussen de maaiomstandigheden en het maaigebied weer.Maaiomstandigheden Maaigebied (maximum)Grasconditie Maaihoogte4,0 Ah accu Bijzonder dun, droog gras Afsnijlengte 7cm tot 5cm tot 400 m

Dun, droog gras Afsnijlengte 7cm tot 3cm tot 200 m

• Gebruik met 2 volledig opgeladen accu’s tegelijkertijd. TIPS: 1) Aanbevolen wordt om uw gazon vaak te maaien, met normale tred te lopen, en de maaier tijdens het gebruik niet te vaak te starten/stoppen.2) Om de beste prestatie te behalen dient u voor twee volledig opgeladen accu‘s tegelijkertijd te zorgen en altijd 1/3 of minder van de graslengte af te maaien.3) Loop langzaam als u lang gras afmaait, zodat de maaier effectiever werkt, en verwijder het maaisel grondig.4) Vermijd maaien van nat gras, anders blijft dit aan de onderkant van de kap kleven en kan hetNL

maaisel niet worden verzameld of naar behoren worden verwijderd.

5) Bij nieuw of dik gras dient een grotere maaihoogte

te worden gebruikt. Dit zal de levensduur van de accu verlengen.

VOOR GEREEDSCHAP MET ACCU’S

De omgevingstemperatuur voor het gebruik en de opslag van het gereedschap ligt tussen 0 °C-45 °C (32 °F-113 °F). De aanbevolen omgevingstemperatuur voor het oplaadsysteem tijdens het opladen ligt tussen 0 °C-40 °C (32 °F-104 °F). TRANSPORTEREN Vervoer van de maaier

1. Schakel de maaier uit en verwijder de accu.

2. Wanneer u uw maaier met de hand vervoert,

houdt u het midden van de draaggreep vast om er zeker van te zijn dat uw machine parallel aan de grond is.

3. Als u uw maaier in een voertuig vervoert, zet

deze dan vast op een plek om verschuiven of beschadiging te voorkomen. De accu transporteren

1. Zorg dat de accu in een veilige staat is.

2. Gebruik een niet-geleidende verpakking bij het

vervoeren van de accu.

3. De Li-ion-accu's zijn onderworpen aan

wetgeving aangaande vervoer van gevaarlijke stoffen. Vervoer accu's alleen als de behuizing onbeschadigd is. Verpak de accu's zodanig, dat ze niet in de verpakking kunnen bewegen. ONDERHOUD WAARSCHUWING! Stop de maaier voordat u de grasopvangzak verwijdert. OPMERKING: Om er zeker van te zijn dat uw machine lang meegaat en betrouwbaar blijft, dient u de volgende onderhoudstaken regelmatig uit te voeren. Controleer op duidelijk zichtbare defecten, zoals een loszittend, verbogen of beschadigd mes, loszittende montages en versleten of beschadigde onderdelen. Controleer of de afdekkingen en beschermkappen onbeschadigd zijn en op de juiste wijze op de grasmaaier bevestigd zijn. Voer eventueel noodzakelijk onderhoud of noodzakelijke reparaties uit voordat u de grasmaaier gebruikt. Wanneer de grasmaaier ondanks regelmatig onderhoud toch niet werkt, neem contact op met onze klantenservice voor advies.

MES VERWIJDERT, SLIJPT EN MONTEERT. Het is meestal voldoende het mes twee keer tijdens het maaiseizoen te slijpen. Door zand wordt het mes snel bot. Heeft het gras een zanderige bodem, dan moet het mes vaker geslepen worden.

1. Zorg ervoor dat het mes gebalanceerd blijft.

2. Slijp het mes op de oorspronkelijke snijhoek.

3. Slijp de randen aan beide kanten van het mes

en verwijder dezelfde hoeveelheid materiaal van weerszijden. OPMERKING:

1. Zorg ervoor dat de maaier is uitgeschakeld.

1. Zorg ervoor dat de schakelhendel is losgelaten,

het mes tot stilstand is gekomen voordat u het mes verwijdert.

2. Verwijder het mes van de maaier. Zie de

instructies voor het verwijderen en monteren van het mes.

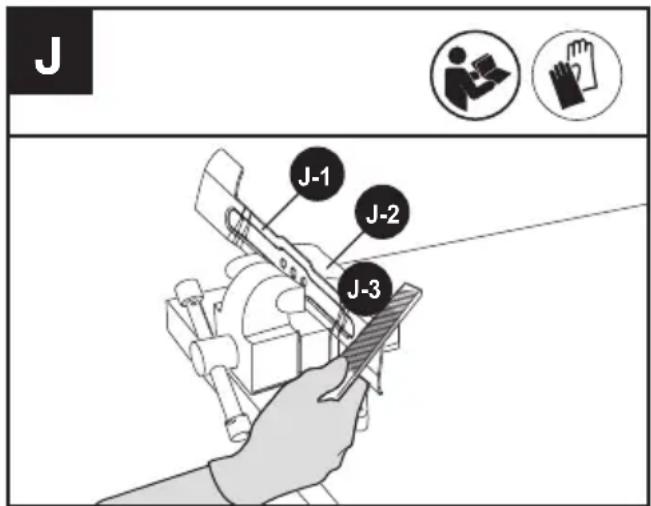

3. Monteer mes J-1 in een bankschroef J-2.

4. Draag een veiligheidsbril en pas op dat u zichzelf

5. Vijl zorgvuldig de randen van het mes met een

jne vijl J-3 of op een slijpsteen.

6. Controleer de balancering van het mes. Zie de

instructies voor de balancering.

7. Zet het mes terug op de maaier en zet het stevig

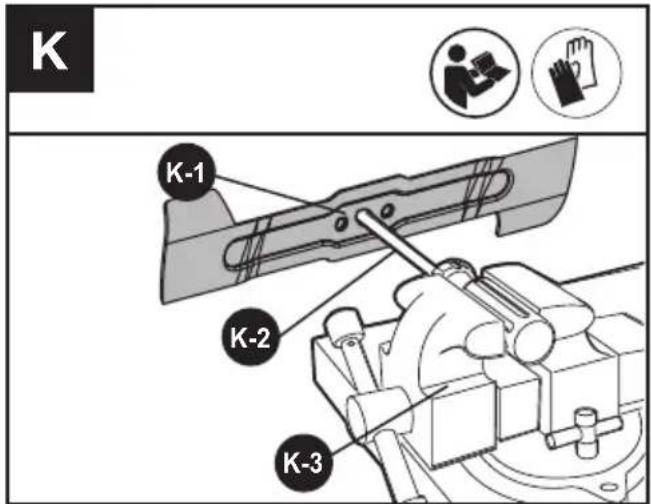

vast. Zie de instructies hieronder. BHET MES BALANCEREN (Zie Fig. K) Controleer de balancering van het mes door het centrale gat van het mes K-1 over een spijker of schroevendraaier K-2 te zetten, horizontaal in een bankschroef geklemd K-3. Als het mes niet in elke stand blijft staan, vijl dan aan het einde dat naar beneden komt. Het mes is goed gebalanceerd als het horizontaal blijft staan.100

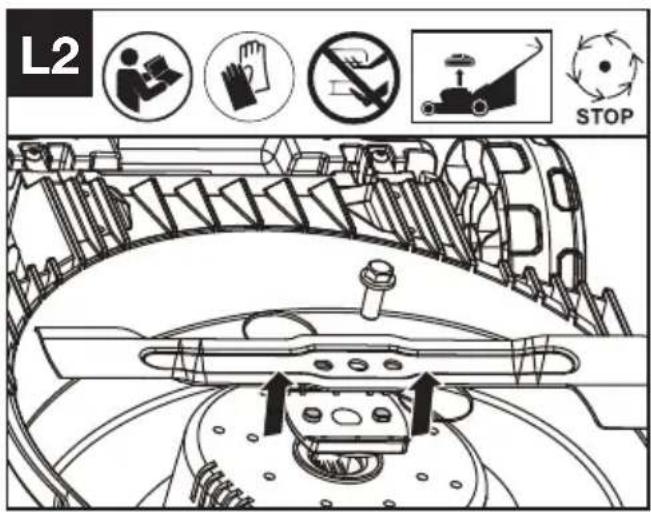

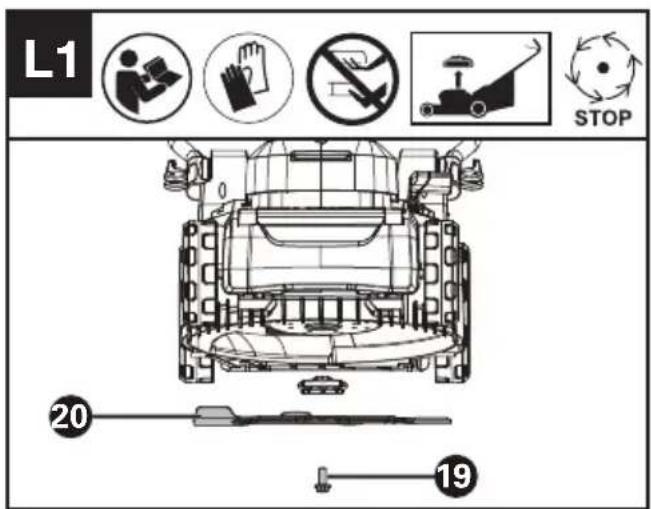

K-1 K-2 K-3 ONDERHOUD VAN HET MES (Zie Fig. L1, L2) Vernieuw het metalen mes na 50 uur maaien met een minimum vanaf 2 jaar, ongeacht de conditie waarin het mes verkeert. Volg deze werkwijze voor het verwijderen en vervangen van het mes. Draag tuinhandschoenen (niet meegeleverd) en gebruik een moersleutel (niet meegeleverd) om het mes te verwijderen. Houd het mes (20) vast en schroef de bout (19) linksom met de moersleutel, en verwijder vervolgens het blad. Om opnieuw te monteren, plaatst u het blad (20) met de snijranden naar de grond gericht. Zet daarna de moer stevig vast (19).

REINIGING 1. Schakel de maaier uit en verwijder de accu.2. Gebruik geen agressieve schoonmaakmiddelen of oplosmiddelen. Reinig de machine na gebruik met een vochtige doek die in een neutraal schoonmaalmiddel is gedompeld.3. Houd de accu-aansluiting vrij van vuil en brokstukken en maak deze schoon met een zachte en droge borstel of doek.4. Sproei geen water op de motor en elektrische componenten.5. Gebruik geen hogedrukreiniger om uw machine te reinigen. OPSLAG 1. Haal het accupakket uit de maaier, voordat u deze opbergt.2. Bewaar de maaier en accu op een droge en veilige plaats, die ontoegankelijk is voor kinderen en andere onbevoegden. Verwijder het maaihulpstuk als u deze langere tijd niet gebruikt.3. Bewaar de accu alleen binnen een temperatuurbereik tussen 0 °C (32 °F) en 45 °C (113 °F). Laat de accu bijvoorbeeld in de zomer niet in de auto liggen.Stop de maai. Maak de buitenkant van de machine goed schoon met behulp van een zachte borstel en een doek. Gebruik geen water, oplosmiddelen of poetsmiddelen. Verwijder al het gras en andere resten, met name uit de ventilatieopeningen.Leg de machine op zijn kant en maak de messen schoon. Wanneer grasresten vastzitten in de beschermkap van de messen, kunt u deze verwijderen met een houten of plastic voorwerp.Berg de machine op een droge plek op. Plaats geen andere objecten op de machine.Om de grasmaaier gemakkelijk op te bergen, geef de vergrendeling van de handgreep vrij en vouw de bovenste handgreep op zoals weergegeven op Afb. I1 en I2.NL

PROBLEMEN OPLOSSEN De volgende tabel toont problemen en handelingen die u kunt uitvoeren als de machine niet goed werkt. Waarschuwing: schakel de machine uit en verwijder de batterij voordat u aan het werk gaat om een probleem op te lossen. Problemen Herstelhandeling

1. De maaier start niet als de

schakelhendel wordt bediend. A. Controleer of de knop op de schakelaarbehuizing volledig wordt ingedrukt. B. Laat de schakelhendel los om de maaier uit te schakelen. Draai de maaier om en controleer of het mes vrij kan draaien. Als dat niet zo is, retourneer dat dan naar een geautoriseerde onderhoudsmechanicus. Het blad moet vrij kunnen draaien. C. Is de accu volledig opgeladen? Koppel de oplader aan op de stroomtoevoer en wacht tot de groene lamp oplicht.

2. De motor stopt tijdens het

maaien. A. Laat de schakelhendel los om de maaier uit te schakelen. Draai de maaier om en controleer of het mes vrij kan draaien. Als dat niet zo is, retourneer dat dan naar een geautoriseerde onderhoudsmechanicus. Het blad moet vrij kunnen draaien. B. Verhoog de maaihoogte van de wielen naar de hoogste positie en start de maaier. C. Is de accu volledig opgeladen? Koppel de oplader aan op de stroomtoevoer en wacht tot de groene lamp oplicht. D. Voorkom overbelasting van de maaier. Ga langzamer maaien of verhoog de maaihoogte. Of doe beide.

3. De maaimachine werkt maar

het maaien verloopt niet naar tevredenheid, of maait niet het hele gazon. A. Is de accu volledig opgeladen? Koppel de oplader aan op de stroomtoevoer en wacht tot de groene lamp oplicht. B. Laat de schakelaarhendel los om de maaier uit te zetten. Keer de maaier om en controleer: Het blad op scherpte – houd het blad scherp. Het dek en de uitwerpgoot op blokkades. C. De aanpassing van de wielhoogte kan te laag zijn ingesteld voor de staat van het gras. Verhoog de maaihoogte.

4. De maaier is moeilijk te

duwen. A. Verhoog de maaihoogte om de wrijving tussen het dek en het gras te verminderen. Controleer of de wielen allemaal vrij kunnen draaien.

5. De maaier is abnormaal

luidruchtig en trilt. A. Laat de schakelaarhendel los om de maaier uit te zetten. Draai de maaier op zijn kant en controleer het blad om er zeker van te zijn dat het niet gebogen of beschadigd is. Als het blad beschadigd is, vervangt u het door een vervangend blad van. Als de onderzijde van het dek beschadigd is, brengt u de maaier terug naar een geautoriseerd servicecentrum van. B. Als er geen zichtbare schade aan het mes is en de maaier nog steeds trilt: Laat de schakelhendel los om de maaier uit te schakelen en verwijder het mes. Draai het blad 180 graden en bevestig het weer. Als de motor nog steeds trilt, brengt u de maaier terug naar een geautoriseerd servicecentrum van.

6. LED’s van de acculader

branden niet. A. Controleer dat de stekker goed in het stopcontact zit. B. Vervang de lader

7. De acculader-LED wordt

niet groen. A. De accu moet worden nagekeken. Breng hem naar een geautoriseerd onderhoudscentrum.

8. De maaier pakt het

gemaaide gras niet op. A. Verwijder de mulchplaat als u hem inpakt. B. De grasopvang zit verstopt. Laat de schakelaarhendel los om de maaier uit te zetten. Haal het gemaaide gras uit de grasopvang. C. Gras wordt teveel weggemaaid. Verhoog de maaihoogte van de wielen zodat het gras minder kort wordt gemaaid. D. De zak is vol. Leeg de zak vake

9. Bij mulchen zijn snoeisporen

zichtbaar. A. Het gras wordt te kort gemaaid. Verhoog de maaihoogte van de wielen om de lengte van het maaisel te reduceren. Maai niet meer dan 1/3 van de totale lengte. B. Controleer of de bladen scherp zijn. Houd de bladen altijd scherp.102

arbeidsvermogen na vele malen gebruik. A. Retourneer het apparaat naar een onderhoudscentrum – misschien is een nieuwe accu nodig.

11. De LED van de accu-

oplader knippert rood en de accu kan niet worden opgeladen. A. De accu raakt na continugebruik oververhit. Haal de accu uit de oplader en laat hem tot 42°C of minder afkoelen.NL

TECHNISCHE GEGEVENS Type KG745 KG745.X (745 - aanduiding van machine, representatief voor borstelloze duwmaaier) KG745 KG745.X** Nominaal vermogen 40V Max. (2x20V Max.)*** Toerental onbelast 2900 / 3400 RPM Snijdiameter 37 cm Maaihoogte 20-70 mm Hoogte-instellingen

Diameter van voorwiel 150 mm Diameter van achterwiel 200 mm Capaciteit grasbak 40 L Accutype Lithium-Ion Gewicht machine(Kaal ger- eedschap)

** X = 1-999, A-Z, M1-M9 zijn alleen voor verschillende klanten, er zijn geen veiligheidsgerelateerde wijzigingen tussen deze modellen. *** Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt. JAVASOLT AKKUMULÁTO-ROK ÉS TÖLTŐK Accupack Amp Lader Stroomsterkte KAB04 4.0 Ah KAC04 4.0 A Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Kies de kwaliteit afhankelijk van het werk dat u wil gaan uitvoeren. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.104

< 2.5 m/s² Onzekerheid K = 1.5 m/s² WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden: Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord. Of het gereedschap in goede staat verkeerd en correct wordt onderhouden. Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren. De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie-accessoires. En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies. Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt. WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. Help de blootstelling aan trillingen te minimaliseren. Gebruik ALTIJD scherpe beitels, boren en messen. Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing). Schaf antivibratie-accessoires aan wanneer u het gereedschap geregeld gebruikt. Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

MILIEU Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten. CONFORMITEITVERKLARING Wij, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Namens Positec verklaar ik dat het product Beschrijving Snoerloze grasmaaier Type KG745 KG745.X (745 - aanduiding van machine, representatief voor borstelloze duwmaaier) Functie Gras maaien Overeenkomt met de volgende richtlijnen, 2006/42/EC, 2014/30/EU, 2011/65/EU & (EU) 2015/863, 2000/14/EC gewijzigd door 2005/88/EC 2000/14/EC gewijzigd door 2005/88/EC: - Procedure beoordeling conformiteit volgens Annex VI - Niveau gemeten geluidsvermogen 92.4 dB (A) - Opgegeven, gegarandeerde niveau geluidsvermogen 96 dB (A) De betrokken aangemelde instantie Naam: TÜV Rheinland LGA Products GmbH (aangemelde instantie 0197) Adres: Tillystraße 2-90431 Nürnberg Standaards in overeenstemming met EN 62841-1, EN IEC 62841-4-3, EN ISO 3744, EN
